Биметаллические радиаторы отопления, как рассчитать количество секций , размеры

При расчете количества секций для биметаллических радиаторов отопления, всегда учитывают два основных параметра – это площадь помещения и мощность нагревательного элемента.

Но, если опираться только на эти данные, картина получается далеко не полной, и в расчетах легко допустить ошибку.

Многие, в том числе, и консультанты в магазинах, еще больше упрощают себе задачу, исходя из расчета 1.2 кВт на каждые 10 кв. м.

Содержание статьи:

• Главное в расчетах
• Корректировка паспортной мощности
• Компенсация потерь тепла
• От чего еще зависит коэффициент
• Рассчитываем количество секций

Главное в расчетах

Здесь есть риск ошибиться как в одну, так и в другую сторону.

В первом вы получите плохо и неравномерно отапливаемое помещение, в котором находиться зимой будет некомфортно.

Во-втором случае, будет либо перегрев воздуха (если это квартира), либо неработающий на полную мощность котел отопления.

Да, и переплачивать за лишние секции вряд ли у кого-то есть желание (цена на медные трубы и фитинги для отопления).

Для максимально точного результата, всегда нужно учитывать некий коэффициент, который зависит от множество совокупных факторов – это и климатическая зона, в которой вы живете, и расположение дома, и внутренняя планировка помещений.

Да и с мощностью батареи, заявленной производителем, не все так просто и прозрачно.

Корректировка паспортной мощности

Часто от менеджеров можно услышать утверждение, что алюминиевые и биметаллические радиаторы произведены на основе нанотехнологий и теплоотдача у них очень большая – вплоть до 200 Вт (характеристики чугунных радиаторов отопления).

И действительно, в сопроводительной документации возможно найти близкие к этому цифры.

Производители не обманывают, радиатор может дать подобную мощность, но только при определенных условиях, которые либо далеки от реальных, либо имеют кратковременный эффект.

А знаете ли вы про цены на перегородки для санузлов? В каких помещениях и с какой целью они устанавливаются написано в полезной статье.

Как установить септик «Топас» своими руками написано на этой странице.

Номинальная теплоотдача указывается для определенного показателя DT(дельта Т), и для биметаллических радиаторов он составляет 60-70 градусов.

Многие не понимают, что это такое, наивно полагая, что это и есть реальная мощность, выдаваемая при средних условиях.

DT — означает разницу температур между излучателем тепла и окружающей средой. Рассчитывается по формуле:

DT=DT1+DT2/2–t

DT1 – температура теплоносителя;

DT2 – температура отопительного элемента;

t– температура окружающего воздуха.

DT = 70, означает, что в прибор должна входить вода, разогретая до 110 градусов, температура батареи должна составлять 70, а средняя температура воздуха должна быть 20 градусов.

Этот показатель плавающий, и в первую очередь, зависит от теплового напора – сколько теплоносителя проходит через радиатор за единицу времени, и какой он температуры.

Тепловой напор будет тем выше, чем больше заходит в батарею воды и чем она горячее.

Чтобы скорректировать заявленную номинальную мощность, в зависимости от различных условий, можно воспользоваться следующей таблицей:

DT	K	DT	K	DT	K	DT	K
40	0.48	49	0.63	58	0.78	67	0.94
41	0.50	50	0.65	59	0.80	68	0.96
42	0.51	51	0.66	60	0.82	69	0.98
43	0.53	52	0.68	61	0.84	70	1.00
44	0.55	53	0.70	62	0.85	71	1.02
45	0.53	54	0.71	63	0.87	72	1. 04
46	0.58	55	0.73	64	0.89	73	1.06
47	0.60	56	0.75	65	0.91	74	1.07
48	0.61	57	0.77	66	0.93	75	1.09

Например, котел подает воду температурой 85 градусов, на выходе имеем 65, а необходимая температура окружающего воздуха составляет 23 градуса.

Подставляем в формулу: DT=(85+65)/2-23=52

А что вам известно про ПНД трубы и фитинги для водопровода? Ассортимент изделий и сфера их применения описаны в полезной статье.

Про муфты для соединения полипропиленовых труб написано тут

На странице: https://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/sgon.html написано, как приварить сгон к трубе отопления.

Согласно таблице, при DT равном 52, получаем коэффициент 0,68. Умножаем его на мощность одной секции, указанную в паспорте и получаем реальную теплоотдачу:

199*0.68=135 Вт

Компенсация потерь тепла

При одинаковых площади и объеме, теплопотери различных по предназначению помещений будут отличаться.

Этот показатель зависит от количества окон, дверных проемов и насколько часто через помещение проходят.

Отталкиваться можно от следующих данных:

Помещение	Теплопотери, Вт	Окна/Двери
Комната	1300	2/1
Кухня	650	1/1
Ванна	450	0/1
Коридор	760	0/1

Это усредненные данные, и здесь не учитывается материал, из которого построены стены, пол и перекрытия.

Каждый материал имеет свой коэффициент сопротивления и теплопроводности. Любой материал пропускает через себя и отдает тепло.

Если стены утеплены пенопластом, потери будут минимальны, и находятся в пределах погрешности.

Для чистого бетона добавьте еще 30 Вт на каждый квадратный метр.

Для каждого дополнительного окна или дверного проема теплопотери составят:

Простое окно	150 Вт
Окно со стеклопакетом	100 Вт
Закрываемая внутренняя дверь	120 Вт
Балконная дверь	180 Вт

[note]Если площадь окна больше средней или речь идет о двойных дверях, внесите дополнительные коррективы в расчеты.[/note]

От чего еще зависит коэффициент

В первую очередь нужно учитывать регион, в котором находится здание или планируется строительство.

Для Сибири и Дальнего Востока поправочный коэффициент составит 1.6, а для районов Крайнего Севера – 2.2.

Обязательно нужно учитывать, как расположено помещение, относительно, сторон света.

При всех прочих равных, с северной стороны дома теплопотери будут значительно выше, чем с южной.

Принимайте во внимание высоту потолков.

Все таблицы и формулы рассчитаны на стандартную высоту в 2.5 метров.

Несложно подсчитать, что для помещения с высотой потолков 3 метра, поправочный коэффициент будет составлять: 3/2,5=1,2

То есть в этом случае, к полученным ранее результатам добавьте еще 20%.

Для различных помещений, комфортной, будет считаться разная температура.

Если для общей комнаты или зала достаточно 20 градусов, то для спальни нужно, минимум, 22-23. А для ванной комнаты понадобятся все 27-28 градусов.

Учитывайте желаемые предпочтения при подсчете DT.

Теплопотери могут сильно зависеть от наличия вентиляции.

Обычно, это ванная комната, санузел и кухня.

В зависимости от мощности и частоты использования, потери могут доходить до 30%.

Не забывайте и про естественную вентиляцию: посещаемость помещения и необходимость в периодическом проветривании.

Рассчитываем количество секций

Формула расчета проста и основана на площади обогреваемого помещения (про соединение радиатора с полипропиленовой трубой написано здесь).

Принято, что для обогрева одного квадратного метра жилья, построенного в средней полосе России, необходимы 100 Вт.

Допустим, рассчитываем количество элементов биметаллической батареи, которая будет установлена в комнате размером 5 на 2.5 метра.

Теплоотдачу одной секции мы рассчитали на базе DTи получили 150 Вт. Подставляем данные в формулу.

7*3*100/150 = 8

Высота потолка составляет 2.7 м. В комнате 2 окна и одна дверь. Делаем поправку на высоту потолка: 2.7/2-5=1.08. Полученное количество секций умножаем на коэффициент:
8*1.08=8.64

Округляем полученный результат и получаем, что для данного помещения понадобятся 9 секций биметаллической батареи.

Даже если помещение совсем маленькое, никогда не ставьте только одну секцию. Это неправильно и выглядит смешно.

[note]Если по расчетам вышло, что нужна мощность менее, чем выделяет один элемент, монтировать нужно как минимум три. В старых учебниках по проектированию систем отопления, именно так и рекомендовалось делать. [/note]

Биметаллические радиаторы отопления размеры технические характеристики

Технические свойства и размеры радиаторов из биметалла отопления

Что нужно знать, прежде чем принимать решение о замене отопительных радиаторов в доме или квартире в городе, расположившейся в высотном здании? Ответ находится на поверхности. Следует иметь представления о ключевых различиях между приборами отопления, которые можно выбрать в магазине по продаже строительных материалов и инструментов.

В основном, в торгующей организации есть следующие типы батарей:

• стальные;
• медные;
• чугунные;
• металлические;
• биметаллические (алюминий+сталь).

Сразу необходимо заявить, что первые два варианта — это экзотичные модели и используются весьма нечасто. Радиаторы из чугуна уже давно не ставят в современных домах. Да и те люди, которые проводят кап. ремонт, пытаются от них избавиться.

Радиаторы из чугуна отпления

Промышленность уже давно освоила выпуск устройств для обогрева помещения из прочих материалов, которые при намного меньших габаритах предоставляют более эффектный теплообмен. К этим приборам относят металлические и радиаторы из биметалла. Про них и побеседуем.

Если проводить сравнивание между отопительными системами, сделанными из алюминия и биметаллическими, то первые проигруют по некоторым позициям. Приборы, сделанные из алюминия и его сплавов, не отвечают требованиям, которые допускают их использование в жилище, расположенном в городе и функционирующем от традиционной отопительной системы.

Радиаторы из биметалла абсолютно спокойно справляются с большинством технических проблем, связанных с их процессом установки в зданиях, включенных к централизованным сетям подачи энергии тепла. Это прямо связано с их ключевыми техническими параметрами:

• размерами;
• предельным давлением;
• предельной температурой.

Устройство биметаллических отопительных систем

Биметаллический прибор теплоснабжения по своему виду неотличим от того, который сделан из алюминия. Основное их отличие состоит в том, что в середине биметаллического отопительного прибора размещен корпус — из стали, сваренный из нержавеющей стали, а поверх на него поставлен металлический корпус.

Устройство биметаллических отопительных систем

Подобная конструкция гарантирует, что прибор не станет иметь контакта с носителем тепла. Более того, сталь куда более стойко воспринимает действие агрессивных разных веществ, которые присутствуют в значительных объемах в централизованных системах подачи энергии тепла. К слову, не во всех сетях промывку делают с добавкой 5% раствора фосфорной кислоты.

Использование элементов из стали увеличивает продолжительность работы устройств для обогрева помещения. По заявлению некоторых изготовителей, служебный срок подобных конструкций составляет до двадцати лет.

Служебный срок отопительных радиаторов.

Наличие стали в середине биметаллического отопительного отопительного прибора обеспечивает большую прочность конструкции. Прибор аналогичного типа может выдерживать рабочее давление до 40 атм. Аналогичным образом, биметаллическое изделие способно перенести серьезный гидравлический удар.

Зауженные каналы обещают максимально эффективное комбинирование тепловой инертности отопительного прибора и расхода количества носителя тепла, требуемого для обогревания заданного объема.

Если взять во внимание все вышеперечисленные свойства и добавить к ним высокую теплоэффективность, внешний красивый вид то смело можно говорить что в наше время биметаллические приборы теплоснабжения являются хорошими для установки в современных домах многоквартирных.

Необычный дизайн биметаллических батарей

Размеры радиаторов из биметалла

Подбирая прибор теплоснабжения, покупатель должен иметь в виду его габариты. Для оснащения эффектной защиты от холодного воздуха, поступающего от окон, радиаторы отопления устанавливаются в нишах под ними. Иначе говоря прибор должен свободно уместиться в ней и обеспечивать обеспечение подачи необходимого количества тепла.

Расположение отопительных радиаторов.

Все биметаллические нагреватели имеют стандартизированный высотный ряд размеров. Расстояние между вертикальными каналами отличается в зависимости от типа биметаллического дизайн радиатора и составлять: 200, 350 и 500 мм естественно. Но при этом необходимо не забывать, что данный размер демонстрирует межосевое расстояние между входным и выходным отрезком трубы. Для определения полного высотного габарита нужно добавить по 40 мм на сторону. Другими словами при межосевом расстоянии в 500 мм, полный габарит составляет 580 мм. Ширина отопительного прибора устанавливается числом установленных секций.

Расчет тепла – метод выполнения

Численность секций, подлежащих установке в радиаторы отопления рассчитывается по единому методу. У нас в государстве действует такой показатель: для отапливания 10 метров квадратных площади нужна мощность в 1 кВт. Значительная часть изготовителей в технических параметрах собственных изделий показывают предельную мощность, которая обеспечивается одной секцией. Зная эту характеристику, можно высчитать нужное количество узлов отопительного прибора. Для этого можно использовать следующую формулу:

• Q — паспортный показатель части,
• S — площадь обогреваемой комнаты
• N — необходимое количество секций.

Стандартная ширина блока составляет 80 мм. Для создания необходимого уровня тепла в помещении площадью 20 метров квадратных, следует установить радиатор из биметалла шириной приблизительно в 1 метр.

Технические свойства биметаллических

К слову, конструкции из биметалла отличаются и этим параметром, как емкость части. Так, узел с межцентровым расстоянием в 500 миллиметров в себя вмещает до 0,3 литра носителя тепла.

Вставка, сделанная из стали и вмонтированная в середину биметаллического отопительного прибора обеспечивает долгое хранение тепла. Так же, эти закладные детали значительно уменьшают объем части. Явление это имеет два вида событий: с одной стороны, происходит снижение тепловой инертности, что, естественно, приводит к уменьшению расходов на поддержание тепла, а если смотреть иначе, сужение каналов может привести к быстрому засорению теплосети.

Строение радиатора из биметалла.

Радиатор из биметалла отопления вмещает в собственные части немного меньше носителя тепла, чем металлический. Но одновременно с этим стандартной прибор одного из изготовителей при ширине 80 мм и высотой 350 мм несет в себе 1,6 литра носителя тепла. ОН в состоянии нагреть площадь до 14 метров квадратных.

Между прочим, такие биметаллические приборы тяжелее металлических в 1,5-2 раза.

Требования по температуре и давлению

При разработке системы для отопления приоритетное значение имеют эти параметры, как: температура среды работы и системное давление.

Наличие вставки из нержавейки не оказывает никакого воздействия на вид и размеры дизайн радиатора. Однако их приминение дает возможность выдерживать большое давление (до сорока атм. ). Необходимо выделить, что проверки теплосети делают при давлении в полтора–2 раза больше типовых показателей.

Температурный график теплоснабжения

К слову, максимально возможная температура тепловой среды достигает 100-110 градусов по Цельсию. Это значение недалеко к показателям носителя тепла, поступающего в здание из централизованной сети. Но часть энергии он теряет при прохождении пункта, в котором происходит разогрев среды работы, циркулирующей в домовой сети.

Важно! Перед покупкой новых устройств для обогрева помещения лучше обратиться в офис управляющей компании и запросить информацию о рабочих и испытательных параметрах давления и температуры. Это сможет помочь не ошибиться с выбором.

Секционные биметаллические батареи отопления

Нюансы выбора модели отопительного прибора — рекомендации профессионалов

Подбирая батарею, покупатель должен иметь в виду и еще пару основных параметров. Не во всех дешевых моделях вставка из стали делается только в вертикально размещенных каналах. Благодаря этому отопительные приборы подобного класса имеют меньшую защиту от коррозийных процессов, и поэтому, уменьшается срок их работы. Более того, аналогичная конструкция не обеспечит исключительной прочности. Благодаря этому данные дизайн радиаторы называют пвсевдобиметаллическими.

Важно! Ставить отопительные приборы аналогичного типа в квартирах в городе нецелесообразно. Это способно привести к созданию опасной ситуации!

Вставка из стали в радиаторах из биметалла отопления

В практических условиях используют два основных типа радиаторов отопления: монолитные и разборные. Первые являют собой неразборную конструкцию, в основании которой лежит система из нержавейки. Эти отопительные приборы предназначаются для работы в системах, в которых допустимы резкие броски давления, к примеру, в многоэтажных домах. Разборные приборы — это некоторое количество секций, численность каких можно сделать больше или сделать меньше, однако они не приспособленые к резкому изменению давления (гидроудару).

Добавление добавочных секций к биметаллической батарее теплоснабжения

К слову, большинство экспертов сходятся в едином мнении ставить разборные конструкции в независимых отопительных системах, которые можно отыскать в невысоких или домах за городом. Оборудование для котельной, монтируемое в строениях такого типа, выдаёт постоянное рабочее давление и постоянную температуру. Данные параметры задает владелец дома при настройке системы.

Галерея фотографий (14 фото)

Расположение отопительных радиаторов.

Размеры отопительного прибора

Технические свойства биметаллических

Строение радиатора из биметалла.

Температурный график теплоснабжения

Секционные биметаллические батареи отопления

Вставка из стали в радиаторах из биметалла отопления

Добавление добавочных секций к биметаллической батарее теплоснабжения

Радиаторы из чугуна отпления

Биметаллические батареи отопления: технические свойства

Сегодняшний рынок рекомендует 4 вида отопительных приборов: чугунные, металлические, стальные и биметаллические. Такие батареи долговечные, у них хорошая отдача тепла и красивый дизайн. Когда подбираете модель, принимайте во внимание размеры радиаторов из биметалла, их энергоемкость и кол-во. Но, обо всем подробно.

Отопительный прибор биметаллический

Устройство

Любой из видов отопительных приборов обладает собственными положительными качествами. Радиатор из чугуна надежный, долго сохраняет тепло, однако имеет не очень красивый вид. Металлический смотрится красиво, имеет большой уровень отдачи тепла, но недолговечный. Стальная батарея долговечная, однако не хуже, чем предыдущие модели сохраняет тепло и просит добавочного декора, если применяется в помещении для жилья.

Среди разнообразных видов батарей радиаторы из биметалла обладают несравненными хорошими качествами. Они сделаны из стали и алюминия. От стали они получили надежность и прочность, от алюминия – красивый внешний вид. За счёт правильного комбинирования качеств двоих металлов, биметаллическая батарея может длительное время держать тепло.

Характеристики конструкции

Вода имеет немалое количество примесей. Контактируя с алюминием, они вызывают коррозию. За много лет применения данные процессы приведут к протеканию прибора.

Конструкционную особенность таких отопительных приборов состоит в наличии внутреннего сердечника из нержавейки, который с наружной стороны окружен сплавом алюминия. Так вода не соприкасается с алюминием, что существенно увеличивает рабочий срок системы.

Есть два вида изготовления:

1. Псевдобиметалл . В данном случае стальная сердцевина расположена только в середине вертикальных каналов. Так алюминий защищен не полностью, а лишь в очень слабых местах. Данные модели доступнее, их обыкновенный служебный срок составляет до десяти лет, если они применяются в системах с большим давлением воды (к примеру, в квартирах в городе).
2. Биметалл . Обладает цельным внутренним корпусом из стали, который сверху заливается сплавом алюминия под давлением. Тут алюминий защищен с каждой стороны. Это не дешевые модели и эксплуатационный срок при подобных эксплуатационных условиях составляет до тридцати лет.

Устройство биметаллической батареи Вариант изготовления влияет напрямую на водный объем в части радиатора из биметалла. Если проводить сравнивание с любой иной батарей, то объем одной части тут будет значительно ниже. Минус возмещается наличием 2-ух сплавов. В результате внутренний сердечник из стали не даёт быстро остынуть алюминиевой оболочке.

Есть любые способы соединения 2-ух металлов. Получше, если алюминий залит сверху стали под давлением. Подобная модель батареи будет служить подольше. Есть вариант, когда металлы между собой соединяются сваркой.

По техническому типу конструкции отопительные приборы могут быть:

• Разборными . Это означает, что при помощи радиаторного ключа можно открутить любое численность секций и привинтить их к иному теплообменнику. Подобный тип чаще монтируется в частных домах с независимой системой обогрева, где нет большого давления воды.
• Неразборными . Отопительный прибор монолитный, его нельзя раскрутить, срезать, подсоединить к иному. Прекрасно подойдет для применения в квартире в городе, где всегда большой уровень давления.

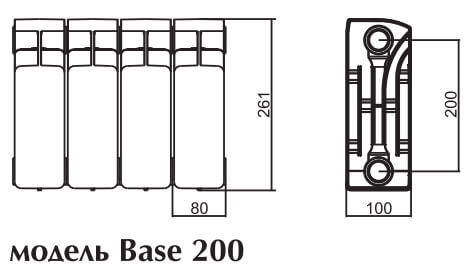

Размер секций радиатора из биметалла устанавливается расстоянием от середины входного, до середины выходного отверстий. Сегодня делают батареи с расстоянием между указанными дырочками:

Чтобы подсчитать полные размеры радиаторов из биметалла отопления необходимо к данному показателю добавить 8 сантиметров. Получаются размеры 28, 43 и 58 сантиметров.

Размеры биметаллических батарей отопления

Перед выбором необходимых габаритов отопительных батарей необходимо не забывать, что от пола до низа отопительного прибора обязано быть как минимум 12 см, а от его верха до выступающей части подоконника – не менее 10 см. Иначе не будет достаточной воздушной циркуляции, что снизит результативность отдачи тепла прибора.

Ширина части находится в диапазоне от 80 до 90 мм. Толщина – от 80 до 120 мм. Высота, толщина и ширина воздействуют на энергетическую мощность батареи.

Емкость части

Своеобразная конструкция отопительных приборов обуславливает их довольно невысокую вместительность. Это вместе с тем отлично и плохо.

Небольшая емкость не просит значимого количества носителя тепла (горячей воды), а это означает, экономит воду и горючее, чтобы ее разогреть. Но чем меньше носителя тепла, тем быстрее стынет отопительный прибор. Тут быстрого остывания не случается, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не стынет.

Соединение 2-ух металлов

Небольшая емкость содействует быстрому загрязнению, закупориванию каналов во время использования плохой воды. Чтобы помочь в решении этой проблемы в личном доме ставится очистная система. Небольшое условие – установка 2-ух фильтров: тонкой и грубой чистки.

Объем одной части зависит от ее размеров:

• при расстоянии между входным и выходным дырочками 500 мм, вместительность части как правило составит 0,2–0,3 литра;
• при расстоянии в 350 мм вместительность будет составлять 0,15–0,2 литра;
• расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.

Расчет количества секций

Объем и численность секций определяет теплопроизводительность одного отопительного прибора. Перед покупкой важно сделать расчет этой мощности, чтобы найти нужное для помещения численность секций. Для этого применяется каждая из 2-ух формул:

Общая. Когда расчет секций выполняется если исходить из площади помещения. В среднем, на 10 м 2 требуется не меньше 1 кВт энергии. Для подсчета применяется формула N = S ? 100/Q. Где N – это численность секций для помещения, S – площадь помещения в квадратных метрах, Q – энергетическая мощность части. Энергетическая мощность указывается изготовителем на упаковке или на сопутствующих документах.

Попробуем высчитать численность секций на помещение 25 м 2 , при энергетической мощности части 180 Вт. Выйдет: 25 ? 100/180 = 13.88. После округления приобретаем 14 секций (округление следует производить в большую сторону). При ширине 8 сантиметров общая ширина отопительного прибора как правило составит 112 сантиметров. В данном случае можно поставить 2 отопительного прибора каждый по 7 секций.

Полная. Эта формула берет в расчет объем помещения в кубических метарах (м 3 ). В среднем, на 1 кубометр пространства нужен 41 Вт энергии. Дальше применяют формулу N = S ? 41/Q, где N – это численность секций для помещения, V – объем помещения в метрах кубических, Q – энергетическая мощность части.

Типоразмеры отопительных приборов

Рассчитаем численность секций для обогревания помещения с такими параметрами: длина 5 метров, ширина 3 метра, потолочная высота 2,5 метра. Сначала следует найти площадь комнаты. Длину умножаем на ширину и приобретаем 15 м 2 . Получившийся показатель умножаем на потолочную высоту – приобретаем 37,5 м 3 . За мощность одной части возьмём 180 Вт, тогда 37,5 ? 41/180 = 8,54. Округляем в большую сторону и приобретаем 9 секций.

При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не больше 25 сантиметров, нужно к получившемуся параметру прибавлять 10%.

Советы по выбору

Подведем итоги. Для выполнения хорошего выбора нужно смотреть на все указанные характеристики:

• Конструкция. Для квартиры в городе подойдёт монолитная, полностью биметаллическая батарея, которая может выдержать давление до 15 атмосфер и более (в большинстве случаев в жилых площадях применяется давление в районе 12 атмосфер, в то время как в личном доме рекомендуется ставить давление всего в одну атмосферу). Независимым системам отопления подходят намного дешевые модели, так как в них нет большого давления.
• Размер. Если расстояние между полом и подоконником не меньше 80 сантиметров, необходимо подбирать наивысшую модель. В противном случае понадобится брать отопительный прибор поменьше, таким образом, чтобы до пола было не меньше 12 см, а до подоконника не меньше 10 см.
• Емкость. Одно из главных параметров – довольно узкие проходы. Если есть возможность обеспечьте высокое качество воды, подаваемой в систему обогрева.
• Расчет секций. Перед приобретением читайте описание модели для уточнения энергетической мощности. Расчет количества секций лучше делать, применяя вторую (детальную) формулу, где нужное кол-во тепла устанавливается если исходить из объема помещения. Не забудьте прибавлять 10% в случае существенных потерь тепла за счёт факторов извне.

Сегодня отлично себя зарекомендовали биметаллические батареи от производителей из Италии Fondital и Global.

Технические свойства радиаторов из биметалла отопления: важные факторы подбора

Радиатор из биметалла собой представляет радиатор, в котором тепловой носитель двигается по стальному сердечнику, помещенному в середине металлического корпуса. Батареи такого типа принадлежат к секционным приборам теплоснабжения и действуют по принципу комбинированного (конвективного и лучистого) теплопередачи.

Технические свойства радиаторов из биметалла отопления в себя включают ряд показателей и конструктивных свойств, разрешающих оценить радиатор и сопоставить его с другими моделями подобного типоразмера.

Как правильно сопоставить радиаторы из биметалла между собой?

Любой, кто со всей серьезностью подходит к выбору отопительных батарей для собственного квартиры или дома, стремится купить изделия с хорошими рабочими и рабочими техническими спецификами. Чтобы выбрать правильно самый приемлемый отопительный прибор, сравниваемые модели обязаны быть одного типоразмера. В справочных данных параметры приводятся для одной части, благодаря этому сопоставлять необходимо не приборы в общем, а их конструктивные части. Важным параметром, по которому происходит дробление на типоразмеры, считается межосевое расстояние.

Отопительные приборы с самым разнообразным межосевым расстоянием.

Межосевым расстоянием называют размер между осью нижнего и верхнего коллектора. Как и цельноалюминиевые модели, биметаллические отопительные батареи выпускаются по большей части с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как последствие, с увеличенной высотой секций (но меньшей шириной всего отопительного прибора), являются редкостью. Их применяют, если специфики комнатного интерьера не дают возможность расположить в горизонтальном положении размещенный прибор.

Устройство радиатора из биметалла.

Геометрические параметры

Ключевыми геометрическими параметрами радиатора из биметалла считается его высота, а еще ширина и глубина части. Высота, в основном, на 60 – 80 мм превосходит его межосевое расстояние.

Многие производители выпускает модели с шириной части 80 мм. Зная численность секций, можно не прилагая больших усилий определить общую ширину прибора.

Глубина части составляет 80 – 100 мм. Отопительный прибор бывает как постоянной глубины, так и меняющейся по высоте, как у модного и изящного прибора серии DreamLiner от компании Royal Thermo.

Теплопроизводительность

Этот показатель дает возможность определить, сколько секций отопительного прибора определенной модели необходимо, чтобы нагреть комнату конкретной площади. Теплопроизводительность меряется в Ваттах и составляет при межосевом расстоянии:

• 500 мм – от 170 до 200 Вт;
• 350 мм – от 120 до 140 Вт;
• 300 мм – от 100 до 145 Вт;
• 200 мм – около 100 Вт.

В собственных информационных, технических материалах (руководствах, руководствах, каталогах) изготовители указывают таблицы, показывающие численность секций, идеальное для обогревания помещений разной площади.

Стальной сердечник — база конструкции.

Объем (емкость) одной части

В радиаторах из биметалла тепловой носитель двигается по стальным сердечникам. Сердечник собой представляет Н-образную сварную конструкцию, которая состоит из нижнего и верхнего коллектора, которые соединены между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, посредством которых части могут соединяться при помощи стальных ниппелей. Такая конструкция абсолютно исключает контакт носителя тепла с алюминием.

В отличии от отопительных приборов из алюминия, где теплопровод имеет округлое сечение, в стальных сердечниках биметаллических моделей используются исключительно круглые трубки, что учитывает меньшую емкость каждой части. Так, биметаллический Rifar Base 500 имеет емкость части 0,20 л, тогда как алюминиевая модель Rifar Alum 500 того же типоразмера отличается объемом 0,27 л.

Секция прибора в разрезе.

Масса части

Радиаторы из биметалла имеют большую массу, чем подобные модели металлических отопительных батарей. Это можно объяснить применением в их конструкции стальных сердечников, плотность которых (стало быть и масса) превосходит подобный показатель для алюминия. Например, радиатор из биметалла Varmega Bimega 500/80 весит 1,75 кг, а радиатор сделанный из алюминия Almega 500/80 того же изготовителя – 1, 2 кг.

Рабочее давление радиаторов из биметалла составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы обязаны быть испытаны опрессовкой системы обогрева давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение самого большого давления, по достижению которого он может начать рушиться.

Сравнительные технические свойства радиаторов из биметалла

Для хорошего сравнение разных моделей в таблицах 1-3 собраны данные по ключевым свойствам изделий 11 изготовителей. Информация указана как для самого популярного типоразмера 500 мм, так же и для отопительных приборов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряде лишь части изготовителей.

Таблица 1 – Сравнивание параметров моделей с межосевым расстоянием 500 мм.

Размеры биметаллических радиаторов отопления. Радиаторы: высота и долгота

Plerumque in terra domibus, et inibi conclavia set hodie биметаллические радиаторы. Этот род отличается низкой стоимостью, оптимальной производительностью и эстетической привлекательностью. Interdum In calore eorum premissis et usum mittitur ferrum ferro aut Aluminium instancea monstrabit. Радиаторы Размеры – Unus де ключевой факторибус посещает объявление ID quod emisti сидеть вместе.

Биметаллические радиаторы отопления Commoda

Favore gravida varietate facile explicatur. Радиаторы Mittitur Ferrum удовлетворяют требованиям эстетики. Praeterea, non est difficile in montem Thabor:. Алюминиевые радиаторы ecce modernus, привлекательные. Sed hoc bonum etiam est metallum portat contactus cum кислород в охлаждающей жидкости. Ideo Алюминиевые радиаторы cito conteram et satus rimis fatiscere. Altilium ferro diutius консистентный. Одновременно, и эстетически безвозмездно, т.

Биметаллические образцы, комплектующие Алюминиевые радиаторы и железо. Hodierna eu gravida sunt intus sicut fit perfectum. Ut sectione fiunt ex алюминий. Hic sunt et longis приток охлаждающей жидкости через fistulam qua sunt ferro.

Quando рассмотрит, что является eligens magnitudinem altilium

Windows установить радиаторы Solet. Охлаждающая жидкость Hoc Concedit Ordinatio fieri potest ut inpenderunt navitas эффективно. Hoc animo fere ratione deligit радиаторы.

Equestris pugna ut longe superiorem ora dolis attribuere saltem X p. Eodem super pavimentum Radiator с высотой окружности 8-12 мм. Quibus Requisita provincia pugna partes est efficax evacuatione. Inde sequitur, quod Potentiale Radiator plene usus non est. Unde volens pugna primum te videre altitudinem. Quod sit de minus quam XX cm, quam procul, a pavimento usque ad proiectura fenestra dolis.

Биметаллические радиаторы Altitudinis Dimensionibus

Радиаторы In Armorum Officinis, necnon apparatu sane quibusdam parendum. Биметаллические радиаторы (fretus in versionem) имеют паспорт высоты над уровнем моря CC, D и CCCL мм. Hiis omnibus Popularibus pulchrae et emere necessario sine Problems. Sed figuras CC, D mm CCCL и радиатор ipsa summa sunt, quod nisi indicant intervallum inter centra limbum et exitus tibia. Sed plerumque paulo longiore demum sectione machinam. Quid размеры высотных радиаторов Sunt Maxime удобный vobiscum, vos может reperio sicco Si nos addere ad centrum spatium в VIII см Unde et altilium cum titulis notatae CCCL accipit per fenestram около CDXXX мм, D мм пример -. DLXXX мм, CC – CCLXXX мм.

Et latitudinem на радиатор

Hoc signum, cum fieri diligentissime altilium. Ширина секций радиатора измеряется количеством секций радиатора, что может существенно различаться. Quod requiritur ad altilium elementa numero computata per specialis формула. Ideo Creditum est quod locus postulat calefactio X m ^II I кВт радиатор. Et in usus necessaria gradus computantur ad numerum sectiones, ita vultus amo, N = C x S / Q. In loco S enim necessarium duxi, ut cubeulum in quo substituunt totalis area de radiator est set. Valor autem Q – сидеть в разделе potentia. Haec figura est facile ad recognoscendas. Корпус аудиовыхода изготовлен из данного образца в разделе технических данных. In ipsa figura potest esse diversas, sed maxime in sua pretii est prope W CLXXX (название примера D mm). VIII cm – latum, quod est ut in pluribus, unus de sectione радиатор отопления. altilium mole, in tam directe infringere ipsam notionem suam facultatem.

Например, расчет фасадного радиатора ad XXX locus est ^{II m.} Формула in hoc casu будет следующей: XXX x = 100/180 numerus section. Хоч 16-17 штук. Et latitudinem per радиатор ad idem Princeps est -. XVI x = VIII cm CXXVIII Радиаторы сант установлены sub peccato plerumque in a specialis iussissti. Байки в радиатор потеть не влезли. In hoc casu, vos iustus postulo ut emere VIII sectiones ex duobus eu gravida. LXIV cm in latitudine singulos ac erit. Si fuerit numerus eligere sectiones cum aliis, si non inputatur radio cooperiri debeat esse longitudinem 70-75% quidem foramen fenestram.

Crassitudo altilium

Биметаллические радиаторы calefactio ratio ita fiat aliis. Quod profundum est ipse C et LXXX обычно мм. Interdum etiam options quia non sunt in urbe ad XC mm. In hoc casu, pendet a personali et elegit sibi Preferences exercituum. Iussisti a altilium nisi altum, te potest emere densior радиатор. Si murus amet ore fenestram oportet quidem emere Radiator LXXX cm. In hoc casu ad PERSONA erit facilius, si necesse est.

Dimensiones mittitur ferrum радиаторы

Fontes iuris Germanici antiqui Hoc genus vexillum altilium habebat altitudinis et DLXXX мм, ширина ребер и гроссиорарант CXL XCIV мм мм. Multa instancea monstrabit, quae dominis in domibus et conclavibus etiam расценивает как locupletissimus.

Поэтому принимайте толстовки, а также железные радиаторы, которые вам нужны. Производители, utique, animadvertit et in foro coepi tradere inter quas mittitur ferrum радиаторы в стиле ретро, ​​valde venustas consilio. Si desideravit, domum emit possunt, utique, eu gravida et. Magnitudinum sui esse diversum. In forum illic es humilis, altus vexillum et huius generis instanceum. Приблизительные размеры литых железных радиаторов in gravitatum servare possit mensa inferius.

Mittitur ferrum gravida Dimensions

altilium	Целый центр (см)	Высота (см)	Профундум (см)	Ширина секции (см)
скромный	ХХХ	38,8	XIV	9,3
вексиллум	–	64,5-66	10-17,4	4,5-6,3
альтум	–	66-98	60-203	–

Saepissime mittitur ferrum радиаторы parvum retro auctor pede. Ita computatur summa quidem cum ratione.

Четырехконтурные радиаторы, изготовленные из железа и железа

Конструкции отличаются от железа и биметалла. Rectangulae figura, панельные унифицированные радиаторы sunt ferro. Охлаждающая жидкость Intus Autem Sunt Ad Cursum. Ibi quoque in Ferro commercia радиаторы Sunt Tubulata. Donec similis Avenue mittitur ferrum. Et rursus, et pars, unum potest esse eu gravida sunt tubulata aut sectione transversali.

Latitudinis et altitudinis moles ferrum радиаторы calefactio esse diversa. In primis observandum delectu радиаторы crassitudo. Maiori numero potior altilium. Quod positum est in crassitudine muros, et tabulata ferroradiators numerum XXXVIII. На рисунке posterior ad volvatur 0 3. Et sic in crassitudine est de chalybe plerumque радиатор 61-170 мм.

Et latitudinem per fistulas радиатор подвесной в квантовых разрезах huiusmodi. Donec elit demum huiusmodi ratione speciali tractatu Administrationi Officiis elit.

алюминиевый экземпляр монстрабит,

Sunt Алюминиевые радиаторы, и продольные, и альтитудные, и малые, и малые. Sed talis forma frequency est gravida et centro D interval CCCL mm mm. Circiter LXXX% omnium алюминий, имеющийся в продаже, имеет исключительную высоту. В продаже есть солнечные батареи и радиаторы 20-80 см в центре спатиума.

Нупер, производители est initium operationis productendum, et valde интересные образцы ИЗОБРАЖЕНИЙ алюминиевые табулатуры. Радиаторы Visu Quanta Varietas минимальные. Totum hoc humili altitudine. Sed haec instancea monstrabit, in longitudinem esse satis magna. Если вы хотите, приобретите интересные толстовки с вертикальными алюминиевыми радиаторами. Huiusmodi instancea possumus pervenire 2-2,5 м и высота, кубиты и широта – esse radicatas.

Радиаторы profundum huius speciei, sicut bimetal sit aequalis X et VIII cm. VIII cm et latitudinem per алюминий in in altilium sectionem pluribus.

Установка радиаторов

Ratio calefaciendi биметаллические радиаторы sicut ferrum aluminium sic Tempetur ut quam diligentissime. Quickquid in mole vero nihil altilium, quod install, sane, non opus est corrigere. Радиаторы ad murum conscendit uncis solere. Предварительно установленная маркировка amet est. In diripienda autem eius substantia per sections ad removendum facilius aer fundas. У altilium can iungo manet in tres modi: de deorsum, et musculus obliquus externus transversa tuendo salutans. Certe vir singleis adhibenda Radiator valvae. Hoc potest reparare totius hypocausis disconnect quin pugna. Quisque etiam in radiator sit amet magna eget elementum sanguinem cochlea (современный эквивалент vel aliquo eius).

Modern Hydronic Heating Radiator Bimetallic Heating Radiators Aluminum Radiator

 Our Capabilities:

  3 903

 0046

Processings	Stamping
Materials	Steel, Stainless Steel, Brass, Copper, bronze, Алюминий, титан, кремнистая сталь, никелевая пластина и т. д.
Дополнительная обработка	Механическая обработка, лазерная резка, гибка с ЧПУ, литье пластмасс под давлением, сварка, клепка, разработка пресс-форм и т. д.
Tolerance	0.01mm
Surface Treatment	Brushing, Polishing, Electrophoresis, Anodized, Powder Coating, Plating, Silk screen, Laser Engraving etc
Quality System Certificate	ISO 9001
Время выполнения заказа	Зависит от чертежа и запроса заказчика
Система контроля качества	Полная проверка перед отправкой для каждой обработки
Упаковка	1) Стандартный пакет
	2) Поддон или контейнер
	3) Согласно настраиваемым спецификациям
.
Условия доставки	1) 0–100 кг: экспресс-доставка и авиаперевозка приоритетом
	2) >100 кг: приоритет морской перевозки
Комплексное обслуживание	Разработка штампа/формы-Прототип-Производство-Инспекция-Обработка поверхности-Упаковка-Доставка

Подавляющее большинство наших пресс-форм спроектировано и разработано собственными силами. Заблаговременно выявляя дефекты обработки на этапе проектирования пресс-формы, мы можем сократить цикл разработки и максимизировать уровень квалификации продукта.

Точность может быть гарантирована при обеспечении согласованности и стабильности продуктов.

Введение компании:

Компания Bowei Hardware Products Co., Ltd. округа Нанпи имеет более чем 20-летний опыт высокоточной штамповки металлических деталей, мелких металлических компонентов, автозапчастей и металлических зажимов для широкого спектра отраслей промышленности, которые используются для электрического, электронного, автомобильного, медицинского оборудования, солнечной энергии и т. д.

Мы являемся ведущим производителем прецизионных штамповок и экспортируем их клиентам в США, Европу, Центральную и Южную Америку, Дальний Восток, Южную Африку и Австралию. Мы имеем возможность производить до ста тысяч штампованных металлических деталей и штампов в месяц.

По желанию заказчика мы можем предоставить чертеж или образец конструкции. Приглашаем клиентов к переговорам.



Упаковка и транспортировка:

Размеры продукта, конструктивные размеры и внешний вид продукта в процессе производства проверяются и контролируются в строгом соответствии со стандартами проектирования или особыми требованиями заказчика.

Упаковка в картонные коробки или по требованию заказчика.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Часто задаваемые вопросы:

Q: Вы торговая компания или производители?
A: Мы являемся производителем.

В: Что вам нужно, чтобы предоставить цитату?
A: Пожалуйста, пришлите нам чертеж или образец вашего продукта. Подробная информация ниже должна быть включена, A. Материалы B.
