Регулятор батареи отопления инструкция: Регулятор батареи отопления инструкция. Регулирующие вентили для радиаторов

Содержание

Регулятор на радиатор отопления danfoss инструкция. Термостатические элементы. Как отрегулировать прибор

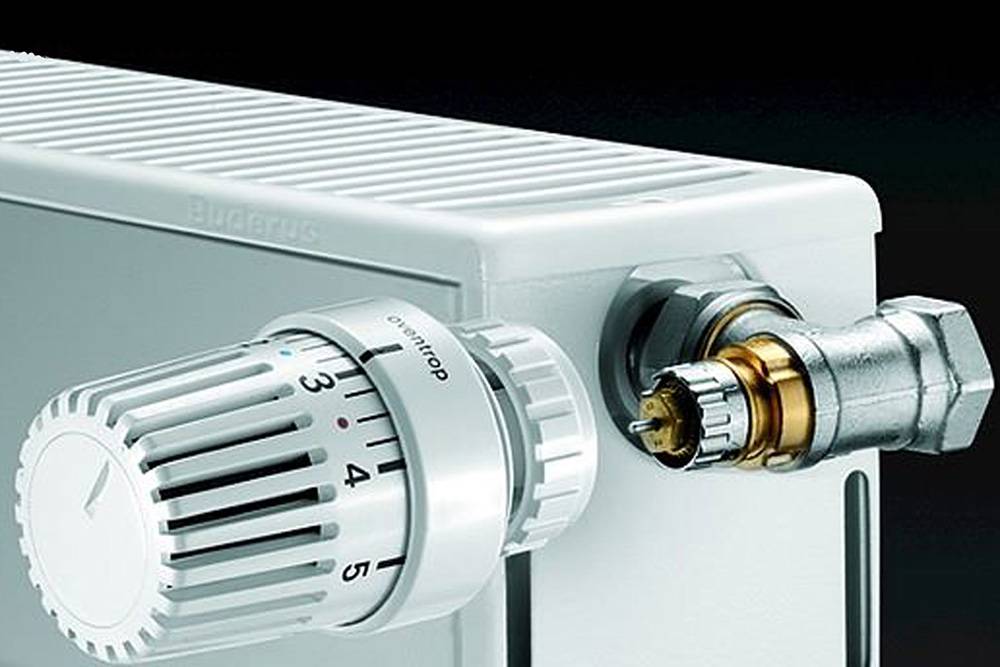

Установка на радиатор терморегулятора – это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора – поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

  1. Термостат (или термостатический элемент).
  2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ – это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата – сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт – 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние – более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

  • RTS – сильфон жидкостный;
  • RTD-G – газовый сильфон для однотрубной системы, или двухтрубной без насоса;
  • RTD-N – газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

  • Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
  • Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
  • С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Добыча электричество из земли интересует многих людей. – как получить своими руками, читайте в статье.

Формулы и примеры расчета вентиляции производственных помещений вы найдете .

С отзывами об эффективности электрических конвекторов отопления вы можете ознакомиться .

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 – 90 В°C, до комфортных 35 – 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

  1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
  2. Разрезается труба отопления, выпиливается лишний отрезок.
  3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
  4. Соединение обрабатывается сантехнической пастой и фум-лентой.
  5. На получившуюся резьбу накручивается корпус клапана.
  6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
  7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
  8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

  1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды – кондиционеров, кухонных плит и т. д.
  2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
  3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
  4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
  5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте . А также вы найдете общую информацию об укладке утеплителей.

Установка ограничения

В основе работы терморегуляторов – физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

  1. Выставляют температуру на рукоятке с метками.
  2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
  3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности – 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

  1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
  2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.
Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

  1. Вынимаются оба штифта.
  2. Рукоятка ставится на желаемый показатель.
  3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
  4. Второй штифт – в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Видео на тему

Терморегулятор Danfoss — устройство, которое широко используется в различных домашних, а также промышленных отопительных системах. Такие образцы отличаются высоким качеством, точностью и удобством в работе.

Давайте изучим их особенности более подробно, чтобы у вас также была возможность использовать эти совершенные механизмы и для ваших систем.

Описание и назначение

Регулятор Danfoss – прибор, который используется для регулировки температуры воздуха в помещении. Такой прибор может быть использован в различных системах отопления , в том числе, в таких, где термоносителем выступает вода.

Регулятор позволяет вручную контролировать работу такой системы, экономно расходовать тепло, а также включать и выключать работу всего отопления. Применяется терморегулятор как в домашних сетях, так и в закрытых экосистемах типа теплиц, либо же на производствах. Также он используется для работы холодильников, кондиционеров и других систем, в которых важно соблюдать температурный режим.

1.1 Устройство терморегуляторов Данфосс

Регулятор Danfoss, независимо от его конструкции. Он представляет собой небольшую камеру наполненную газом или же жидкостью. Эта жидкость или газ при воздействии температуры расширяется, давит на запорный клапан , ввиду чего прекращается поток отопительной жидкости в радиатор, за счет чего система повышает температуру.

При охлаждении же комнаты жидкость сжимается и происходит обратная реакция. Такая система работы справедлива для всех типов радиатора , в том числе, изделий для холодильников. По данному принципу работают практически все изделия данного производителя, включая Danfoss RTD и линейки Danfoss RA, а также многие другие.

2 Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

  • терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;
  • Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

  • модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;


Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

2.1 Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

  1. Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
  2. На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
  3. Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
  4. Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
  5. Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой. Его важно установить до щелчка для максимально плотного и качественного прилегания.
  6. Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

2.2 Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

2.3 Терморегулятор Danfoss и его виды (видео)

Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss – терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.

Используется термоголовка дома, в квартире, производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.

Конструктивные особенности

Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:

  • термостатический элемент или как его еще именуют – термостат;
  • клапан.

На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.

Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.

Компания выпускает две разновидности терморегулятора – на газу и жидкости. Но второй вариант считается более инертным, он существенно медленнее подает сигнал на смену температурного режима.

Разновидности и условные обозначения аппаратов

Вид наполнителя и назначение определяется следующей аббревиатурой:

  • RTS – жидкостный сильфон

  • RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос

В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.

Модельный ряд приборов

Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.

Наиболее востребованными вариациями считаются:

  1. Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.
  2. Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.
  3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.
  4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.
  5. 013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.

Каждый из представленных вариантов комплектуется деталями, упрощающими крепление прибора и его последующее применение.

ВИДЕО: Обзор термостатических комплектов Danfoss

Монтаж термоголовки

Терморегулятор Danfoss устанавливают непосредственно на «горячей» трубе, которая подает теплоноситель в бытовую отопительную систему. Монтажные работы не имеют каких-либо сложностей, даже если дело касается дизайнерских вариаций, принцип установки у всех одинаков.

Необходимо следовать следующим этапам работы:

  1. Осуществите разметку на подающем патрубке для определения области, которую необходимо срезать. При этом учитывайте габариты корпуса клапана и отнимите резьбовой элемент, который будет входить непосредственно в трубу.
  2. Отключите отопление и спустите воду, чтобы в процессе работы не затопить дом.
  3. По отметкам срежьте ненужный участок трубы и на внешней части среза сделайте резьбу при помощи плашки.
  4. Соединительную часть обработайте специальной сантехнической пастой любого производителя и фумкой.
  5. На резьбу, которую сделали плашкой, накрутите клапанный элемент, после чего хорошо затяните шайбой. Дополнительно герметизировать область стыка уже не потребуется, данного соединения будет достаточно для того, чтобы труба не подтекала.
  6. Уберите предохранитель, установите на терморегуляторе максимальный показатель «5» и сверху наденьте корпус со шкалой. Колпачок надевается до упора, определяющим сигналом послужи звонкий щелчок, он свидетельствует о плотном контакте деталей.
  7. Проверьте все соединения и подключите тепловое устройство обратно к общей отопительной системе.

Проконтролируйте функционирование регулятора Данфос до первого открывания и закрывания клапанного устройства. Если установка была осуществлена по правилам, проблем возникнуть не должно.

Как отрегулировать прибор

Хоть все модификации терморегуляторов Danfoss и имеют отличия по внешним параметрам, техническим характеристикам, настройка устройств проделывается одинаковым методом. Чтобы ее осуществить потребуется обратиться к инструкции по эксплуатации и изучить обозначения режимов, указанных на корпусе устройства. Показатели могут иметь отличия, зависимо от того, какая именно применяется модель.

Далее установите на аппарате нужный температурный режим. Для этого передвиньте крутящий элемент на необходимый режим. В случае если был установлен аппарат с кнопочным управлением, все манипуляции осуществляются методом нажатия на клавиши «прибавить» или «убавить» температуру.

Также можно выбрать промежуточный параметр, если он больше подходит для создания определенного микроклимата в доме. Через несколько минут система отопления подстроится под выбранные значения и будет воспроизводить обогрев помещения до момента получения нужного микроклимата. Аналогичным способом настраивается клапан и для холодильных агрегатов.

ВИДЕО: Как правильно установить термоголовку на радиатор

Популярным брендом, под которым выпускаются терморегуляторы, является Danfoss. Изделия этой компании можно встретить практически во всех магазинах.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Производственная технология на основе газонаполненного сильфона имеет патент и используется на своих же заводах компании. Если вы склоняетесь к покупке терморегулятора Данфосс, то обязательно прочтите инструкцию к эксплуатации.

Про регуляторы Danfoss

Зачем устанавливают терморегулятор? Для поддержания определённой температуры воздуха в помещениях.

Состоит изделие из двух частей, которые дополняют друг друга:

  1. Термостат .
  2. Терморегулирующий клапан.

Клапан терморегулятора Danfoss подключают прямо к радиатору, а на него уже монтируют термостат.

Главное – это термостатический элемент, который улавливает температурные изменения и подаёт сигнал клапану, перекрывающему поток теплового носителя.

Внутри термоголовки – сильфон (гофрированная камера, которая может менять размеры) с газом. Газ при определённой температуре меняет своё состояние (при охлаждении конденсируется). Это влияет на изменение объема и давления в камере, которая становится меньше в размерах и тянет за собой шток золотника, открывающего в свою очередь в клапане просвет для циркуляции теплового носителя.

Когда происходит нагрев, запускается обратный процесс расширения и просвет перекрывается (стандартом считается 2 В °C превышения температурного показателя над указанным).

При выставлении на шкале прибора оптимального градуса, внутри появляется определенное сжатие настроечной пружины, что связана с конкретным газовым давлением.

Danfoss выпускает газовые сильфоны и жидкостные (более инертные, медленнее реагируют на температурные колебания).

Виды и условные обозначения

Аббревиатуры, по которым различают терморегуляторы отопления Данфосс, означают вид наполнителя и назначение прибора:

  • RTS – это жидкостный сильфон;
  • RTD-G – работающий от газа, подходит для одно- и двухтрубной системы без насоса;
  • RTD-N – газовый прибор для одно- и двухтрубной системы насосов.

Сервисный термостатический элемент Danfoss RTR/RTD со встроенным температурным датчиком

Есть модификации, выполняющие не только свои главные функции, но и много дополнительных. Допустим, опция защиты от перенастройки установленных показателей. Это удобно, когда в помещении постоянно находятся дети. Число режимов и разнообразие функций в каждой модели индивидуально.

Популярные модели терморегуляторов Данфосс

В ассортиментном ряду компании множество различных терморегуляторов Данфосс для батарей. Популярностью пользуются следующие:

  1. Регулятор RTD маркировки 3640. Он используется на системах отопления 2-трубного классического типа. Оснащён опцией, которая препятствует замерзанию магистрали в прохладное время. Терморегулятор Danfoss RTD применяется в бытовых и промышленных условиях, имеет четыре деления с отметками в виде римских цифр.
  2. Обозначение RАХ , как правило, у изделий с жидкостью, что используются для монтажа на необычных батареях либо на полотенцесушителях. Внешне очень привлекательны и хорошо вписываются в дизайн. Корпус имеет лишь деления с римскими и арабскими цифрами.
  3. Терморегулятор Danfoss RА-299 работает от газа, имеет автоконтроль температурного режима, производится в разных цветах. Оперативно реагирует на температурные колебания. Используется только для установки на классических системах отопления.
  4. Прибор Living ECO имеет опцию контроля микроклимата в помещении. Его смело устанавливают в различных административных зданиях и жилых домах. Отличается изделие наличием ЖК-экрана, который выводит все необходимые данные о тепловом носителе. Кроме этого, корпус имеет при главных кнопки режимной настройки.
  5. Также существуют серии со множеством функций, они подходят и для полотенцесушителей, и для разных участков оборудования под отопление. Могут быть право- и левостороннего типа.

Терморегулятор Danfoss Living Connect

Все терморегуляторы Данфосс для радиаторов отопления имеют в комплекте детали, которые упрощают крепление устройства и его будущее использование.

Установка термоголовки Danfoss

Прибор монтируют именно на трубе контура горячего водоснабжения. Установка не подразумевает ничего сложного, даже в случае с дизайнерскими вариантами, монтаж происходит по одному принципу. Работа осуществляется поэтапно:

  1. Делается разметка на патрубке подачи для обозначения области, что потребуется срезать. Стоит учитывать размеры корпуса клапана. Отнимается резьбовый элемент, что будет входить прямо в трубу.
  2. Отключается отопление и спускается жидкость, для исключения потопа в доме.
  3. По отметкам срезается лишний участок трубы, а на внешней части среза делается резьба плашкой.
  4. Стык обрабатывается специальной пастой для сантехнических работ (производитель не важен).
  5. На резьбу, выполненную плашкой, накручивается клапан и крепко затягивается шайбой. Дополнительно закреплять соединение для герметичности не требуется. Выполненных действий достаточно для надёжного стыка.
  6. Убирается предохранитель, устанавливается на регуляторе максимальный показатель «пять» и сверху надевается корпус со шкалой.
  7. Проверяются все стыки и подключается тепловой прибор ко всей системе отопления.

Если подключение терморегулятора Danfoss было произведено правильно, то появиться проблем не должно. Стоит проконтролировать работу прибора до первого открывания и закрывания клапана.

Настройка терморегулятора

Все приборы производителя отличаются внешне и по теххарактеристикам, однако всё же их настройка производится одинаково. Для её осуществления необходимо заглянуть в инструкцию к эксплуатации и ознакомиться с обозначением режимов, что указаны на корпусе прибора. Показатели могут отличаться, всё зависит от модели.

Далее для регулировки терморегулятора Danfoss поставьте на нём необходимую температуру. Это можно сделать при помощи передвижения крутящего элемента в определённую сторону. Если вы установили прибор с кнопками, всё, что вам нужно, это нажать на «плюс» или «минус».

Возможно указать промежуточные значения, когда они наилучшим образом подходят для того, чтобы создать определённый температурный режим в помещении. Пройдёт пару минут, и отопительная система успеет подстроиться под указанные параметры и будет греть, пока не получится оптимальный микроклимат. Также происходит настройка и для холодильного оборудования.

Работа регулятора в системе тёплого пола

Терморегулятор тёплого пола Danfoss – важная вещь для всей системы отопления. На приборе лежит ответственная функция по регулировке температуры до комфортных 25 °C.

Расходомеры не помогут, если давление нестабильно, воздух нагревается, допустим, солнечными лучами, а жильцы стремятся сэкономить на обогреве в то время, как их нет дома.

Механический регулятор специалисты советуют ставить в маленьких комнатах примерно на 10 м².

В больших помещениях применяют комнатные терморегуляторы Данфосс с температурными датчиками теплого пола.

Термостатическая головка Danfoss заслуженно имеет много положительных отзывов. Это простой в эксплуатации элемент, который не требует особого внимания со стороны владельца после установки и регулировки. В итоге в доме обеспечивается благоприятный микроклимат, а в некоторых случаях и ощутимая экономия денежных средств.

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Название/фирма Для какой системы Ду, мм Материал корпуса Рабочее давление Цена
Данфос, угловой RA-G с возможностью настройкой однотрубной 15 мм, 20 мм Никелированная латунь 10 Бар 25-32 $
Данфос, прямой RA-G с возможностью настройкой однотрубной 20 мм, 25 мм Никелированная латунь 10 Бар 32 – 45 $
Данфос, угловой RA-N с возможностью настройкой двухтрубной 15 мм, 20 мм. 25 мм Никелированная латунь 10 Бар 30 – 40 $
Данфос, прямой RA-N с возможностью настройкой двухтрубной 15 мм, 20 мм. 25 мм Никелированная латунь 10 Бар 20 – 50 $
двухтрубной 15 мм, 20 мм Никелированная латунь 10 Бар 8-15 $
BROEN , прямой с фиксированной настройкой двухтрубной 15 мм, 20 мм Никелированная латунь 10 Бар 8-15 $
двухтрубной 15 мм, 20 мм Никелированная латунь 10 Бар 10-17 $
BROEN ,угловой с возможностью настройкой двухтрубной 15 мм, 20 мм Никелированная латунь 10 Бар 10-17 $
BROEN , прямой с фиксированной настройкой однотрубной 15 мм, 20 мм Никелированная латунь 10 Бар 19-23 $
BROEN , угловой с фиксированной настройкой однотрубной 15 мм, 20 мм Никелированная латунь 10 Бар 19-22 $
OVENTROP , осевой 1/2″ Никелированная латунь, покрытая эмалью 10 Бар 140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирма Диапазон настроек Диапазон рабочих температур Тип управления Функции/назначение Тип соединения Цена
Danfoss living eco от 6°C до 28°C от 0°C до 40°C Электронный Программируемый RA И M30X1,5 70$
Danfoss RA 2994 с газовым сильфоном от 6°C до 26°C от 0°C до 40°C Механический Для любых радиаторов клипсовое 20$
Danfoss RAW-K с жидкостным сльфоном от 8°C до 28°C от 0°C до 40°C Механический Для стальных панельных радиаторов M30x1,5 20$
Danfoss RAX с жидкостным сльфоном от 8°C до 28°C от 0°C до 40°C Механический Для дизайн-радиаторов белый, черный, хромирванный M30x1,5 25$
HERZ H 1 7260 98 с жидкостным сльфоном от 6°C до 28°C Механический М 30 х 1,5 11$
Oventrop “Uni XH” с жидкостным сльфоном от 7°C до 28°C Механический с нулевой отметкой М 30 х 1,5 18$
Oventrop “Uni CH” с жидкостным сльфоном от 7°C до 28°C Механический без нулевой отметкой М 30 х 1,5 20$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Регулятор батареи отопления danfoss инструкция по применению. Какой выбрать терморегулятор Danfoss и установить его

Регулирующие клапаны RA-N и RA-NCX предназначены для применения в двухтрубных насосных системах водяного отопления. 2009 | Язык: RU | pdf 1.27 Mb

Прибор Danfoss серии PFM 5000 Standard предназначен для измерения перепада давлений, расхода и температуры, для проведения гидравлической балансировки систем тепло- и холодоснабжения. Инструкция по эксплуатации. Язык: RU | pdf 887.60 Kb

Редукторные электроприводы Danfoss серии AME 55 QM. Техническое описание. Язык: RU | pdf 136.45 Kb

Электроприводы Danfoss серии AMI 140 для двухпозиционного управления. Техническое описание. Язык: RU | pdf 1.10 Mb

Редукторные электроприводы Danfoss серии AMV 110 NL, AMV 120 NL. Техническое описание. Язык: RU | pdf 122.06 Kb

Термостатический элемент Danfoss серии QT – регулятор температуры обратного теплоносителя при использовании с клапаном AB-QM. Техническое описание. Язык: RU | pdf 1.29 Mb

Автоматизированная информационная измерительная система Comfort Contour. Брошюра Danfoss. Язык: RU | pdf 4.65 Mb

Контроллеры Danfoss серии ECA Connect. Паспорт. Язык: RU | pdf 361.34 Kb

Термоэлектрические приводы Danfoss серии ABNM (нормально закрытые) с аналоговым управлением. Техническое описание. Язык: RU | pdf 327.77 Kb

Термоэлектрические приводы Danfoss серии ABV. Техническое описание. Язык: RU | pdf 138.87 Kb

Редукторные электроприводы Danfoss серии АМВ 162/182 (230 В) для поворотных регулирующих клапанов. Инструкция по монтажу. Язык: RU | pdf 1.34 Mb

Электроприводы Danfoss серии AME 10 – EI96L11F. Инструкция по эксплуатации. Язык: RU, EN, DE, IT, PL, FR, ES | pdf 799.92 Kb

Редукторные электроприводы Danfoss серии AME 15(ES), AME 16, AME 25, AME 35. Техническое описание. Язык: RU | pdf 605.78 Kb

Редукторные электроприводы Danfoss серии AME 85, AME 86. Техническое описание. Язык: RU | pdf 487.78 Kb

Редукторные электроприводы Danfoss серии AME 130, AME 140, AME 130H, AME 140H. Техническое описание. Язык: RU | pdf 864.29 Kb

Редукторные электроприводы Danfoss серии AMV 435. Техническое описание. Язык: RU | pdf 930.12 Kb

Редукторные электроприводы Danfoss серии AMV 438SU (с возвратной пружиной). Техническое описание. Язык: RU | pdf 687.15 Kb

Термоэлектрические приводы Danfoss серии TWA. Техническое описание. Язык: RU | pdf 285.27 Kb

Встраиваемые модули расширения входов / выходов Danfoss серии ECA 32 для контроллеров ECL Comfort 310/310B. Техническое описание. Язык: RU | pdf 757.87 Kb

Регуляторы температуры Danfoss серии ECL Comfort 110 для систем отопления и горячего водоснабжения (ГВС). Техническое описание. Язык: RU | pdf 767.25 Kb

Универсальные регуляторы температуры Danfoss серии ECL Comfort 210 / 210 В и блок дистанционного управления ЕСА 30. Техническое описание. Язык: RU | pdf 1.16 Mb

Универсальные регуляторы температуры Danfoss серии ECL Comfort 310 / 310 В и блок дистанционного управления ЕСА 30. Техническое описание. Язык: RU | pdf 1.25 Mb

Ключи программирования Danfoss серии A214, A314 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 5.56 Mb

Электронный ключ приложения Danfoss серии A217, A317 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 4.08 Mb

Ключи программирования Danfoss серии A230 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 2.43 Mb

Ключи программирования Danfoss серии A231, A331 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 3.16 Mb

Ключи программирования Danfoss серии A260 для регуляторов температуры ECL Comfort 210. Инструкция по эксплуатации. Язык: RU | pdf 2.02 Mb

Ключи программирования Danfoss серии A266 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 3.52 Mb

Ключи программирования Danfoss серии A275, A375 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 6.43 Mb

Ключи программирования Danfoss серии A275, A375 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по установке. Язык: RU | pdf 3.05 Mb

Ключи программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 2.92 Mb

Ключи программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 1.34 Mb

Ключи программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 3.08 Mb

Ключи программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 3.64 Mb

Ключи программирования Danfoss серии A376 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 5.06 Mb

Ключи программирования Danfoss серии A376 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 2.31 Mb

Коммуникационные возможности регуляторов температуры Danfoss серии ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 673.15 Kb

OPC-сервер для регуляторов температуры Danfoss серии ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 999.75 Kb

USB драйвер. Подключение регуляторов температуры ECL Comfort 210 / 310 к ПК. Инструкция по установке. Язык: RU | pdf 223.44 Kb

Новые контроллеры Danfoss ECL Comfort 210 / 310 – это расширенные функциональные возможности и максимальная эффективность. Брошюра. Язык: RU | pdf 2.97 Mb

Регуляторы температуры Danfoss серии ECL Comfort 210 / 310. Руководство пользователя. Язык: RU | pdf 3.85 Mb

Подбор ключей ECL. Инструкция по эксплуатации. Язык: RU | pdf 267.81 Kb

Подбор ключей ECL. Инструкция по эксплуатации. Таблица перевода с кодами. Язык: RU | pdf 18.62 Kb

Коммутационная панель Danfoss серии FH-WC для управления системами напольного отопления. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 85.25 Kb

Коммутационная панель Danfoss серии FH-WC (230V) для управления системами напольного отопления. Инструкция по монтажу. Язык: RU, EN, DE, IT, FR | pdf 2.37 Mb

Шкаф с узлом присоединения квартирной системы отопления-1-В1 (ШКСО-1-В1). Техническое описание. Язык: RU | pdf 1.18 Mb

Шкаф с узлом присоединения квартирной системы отопления-1-В4, В7 (ШКСО-1-В4, В7). Техническое описание. Язык: RU | pdf 1.24 Mb

Шкаф с узлом присоединения квартирной системы отопления ШКСО-1 В1 для подключения одной квартиры. Инструкция по обслуживанию. Язык: RU | pdf 1.28 Mb

Шкаф с узлом присоединения квартирной системы отопления ШКСО-1 В1 для подключения одной квартиры. Инструкция по установке. Язык: RU | pdf 1.04 Mb

Квартирные теплосчетчики Danfoss серии M-CAL Compact (модификация 447). Паспорт. Язык: RU | pdf 241.12 Kb

Квартирные теплосчетчики Danfoss серии M-CAL Compact (модификация 447). Брошюра. Язык: RU | pdf 246.47 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС. Паспорт. Язык: RU | pdf 498.30 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС. Техническое описание. Язык: RU | pdf 202.01 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, о температуре, расходе теплоносителя и сопутствующих данных в закрытых системах водяного отопления индивидуальных потребителей (поквартирный учет). Информационный буклет. Язык: RU | pdf 444.39 Kb

Квартирные теплосчетчики Danfoss серии Sonometer 500. Паспорт. Язык: RU | pdf 293.87 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 500 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей (квартир, коттеджей, офисных помещений). Информационный буклет. Язык: RU | pdf 394.82 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 1100 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей (квартир, коттеджей, офисных помещений). Информационный буклет. Язык: RU, EN | pdf 242.78 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 1100. Паспорт. Язык: RU, EN | pdf 1.23 Mb

Дистанционный контроллер MBus ID = 0x2F для квартирных теплосчетчиков Danfoss серии Sonometer 1100. Инструкция по эксплуатации. Язык: RU, EN | pdf 1.70 Mb

Квартирные теплосчетчики Danfoss серии Sonometer 1000. Паспорт. Язык: RU, EN | pdf 1.68 Mb

Расходомер ультразвуковой Sono 1500 CT для измерения расхода и объема различных жидкостей на объектах коммунального хозяйства и в других отраслях промышленности при технологических и учетно-расчетных операциях. Паспорт. Язык: RU | pdf 400.05 Kb

Тепловычислители СПТ 943 для измерения и учета тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения. Инструкция по эксплуатации. Язык: RU | pdf 607.48 Kb

Преобразователи импульсных сигналов Danfoss серии Hydro Port Pulse для подключения к M-bus сети устройств учета ресурсов, обладающих импульсным выходом. Паспорт. Язык: RU | pdf 300.96 Kb

Преобразователи импульсных сигналов Danfoss серии Hydro Port Pulse. Техническое описание. Язык: RU | pdf 139.01 Kb

Преобразователи импульсных сигналов Danfoss серии Izar Port Pulse Mini. Паспорт. Язык: RU | pdf 252.97 Kb

Преобразователи импульсных сигналов Danfoss серии Izar Port Pulse Mini. Техническое описание. Язык: RU | pdf 128.78 Kb

Концентраторы Danfoss серии Izar Center, Izar Center Memory – преобразователи сигналов M-Bus. Паспорт. Язык: RU | pdf 360.97 Kb

Концентраторы Danfoss серии Izar Center, Izar Center Memory 60, 120, 250 – преобразователи сигналов M-Bus. Техническое описание. Язык: RU | pdf 277.00 Kb

Система диспетчеризации индивидуального учета тепловой энергии M-bus. Техническая информация для проектировщиков, монтажников, инженеров по продаже. Язык: RU | pdf 727.36 Kb

Радиаторные счетчики – распределители Danfoss серии INDIV-3, INDIV-3R, INDIV-3R2, INDIV-3RD. Паспорт. Язык: RU | pdf 460.78 Kb

Радиаторные распределители тепла INDIV-3 для организации поквартирного учета тепла в жилых зданиях с вертикальной разводкой системы отопления. Информационный буклет. Язык: RU | pdf 486.92 Kb

Импульсный адаптер Danfoss серии INDIV PAD. Техническое описание. Язык: RU | pdf 253.81 Kb

Комплект радио модуля INDIV RM для персонального компьютера. Техническое описание. Язык: RU | pdf 198.32 Kb

Сетевые узлы NNV- и NNB-. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 515.57 Kb

Система индивидуального учета энергоресурсов Danfoss серии INDIV AMR с дистанционным беспроводным считыванием показаний приборов учета. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 647.70 Kb

Импульсный адаптер Danfoss серии INDIV PAD. Паспорт. Язык: RU | pdf 338.95 Kb

Сетевые узлы Danfoss серии NNB, NNV. Паспорт. Язык: RU | pdf 335.04 Kb

Проектирование системы INDIV AMR. Информационный буклет. Язык: RU | pdf 5.70 Mb

Электронные устройства Danfoss серии INDIV-5, INDIV-5R, INDIV-5R-1 для распределения тепловой энергии. Паспорт. Язык: RU | pdf 282.60 Kb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5 (5R) на биметаллические радиаторы. Инструкция по монтажу. Язык: RU | pdf 1.16 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5 (5R) на чугунные секционные радиаторы. Инструкция по монтажу. Язык: RU | pdf 908.17 Kb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы “Аккорд”. Инструкция по монтажу. Язык: RU | pdf 1.01 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы “Универсал” с приваренным кронштейном. Инструкция по монтажу. Язык: RU | pdf 2.54 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы “Универсал” с прямым клапаном. Инструкция по монтажу. Язык: RU | pdf 3.03 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы “Универсал” с клапаном U-bend. Инструкция по монтажу. Язык: RU | pdf 3.01 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5 (5R) на панельные радиаторы. Инструкция по монтажу. Язык: RU | pdf 906.56 Kb

Радиаторные распределители Danfoss серии INDIV (модификации INDIV-5, INDIV-5R). Информационный буклет. Язык: RU | pdf 1.02 Mb

Радиаторные распределители Danfoss серии INDIV-5,INDIV-5R. Инструкция по эксплуатации. Язык: RU | pdf 122.73 Kb

Регуляторы давления “до себя” Danfoss серии AVA (PN 25 / DN 15 – 50). Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | pdf 1.70 Mb

Регуляторы давления “до себя” Danfoss серии AVA-AVDS. Сервисные комплекты. Инструкция по монтажу. Язык: RU, EN, DE, IT, FR, ES | pdf 4.76 Mb

Клапаны – регуляторы давления “до себя” Danfoss серии AVА (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR, ES | pdf 591.49 Kb

Регуляторы давления “после себя” Danfoss серии AVD, AVDS – PN 16, 25 / DN 15 – 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | pdf 2.62 Mb

Клапаны – регуляторы давления “после себя” Danfoss серии AVD – для воды, AVDS – для пара (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR, ES | pdf 1.02 Mb

Клапаны – регуляторы давления “до себя” Danfoss серии AVDO. Техническое описание. Язык: RU | pdf 721.33 Kb

Регуляторы перепуска Danfoss серии AVDO2. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 698.14 Kb

Регуляторы давления “до себя” Danfoss серии AVDO. Инструкция по эксплуатации. Язык: RU | pdf 827.43 Kb

Клапаны – регуляторы перепада давлений Danfoss серии AVP – с переменной настройкой для подающего и обратного трубопровода; AVP-F – с фиксированной настройкой для обратного трубопровода (Ру16). Техническое описание. Язык: RU, EN | pdf 2.44 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F. Аксессуары SP AV. Инструкция по монтажу. Язык: RU, EN | pdf 739.51 Kb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (SP AV PN 16). Сервисные комплекты. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.42 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (PN 16,25 / DN 15 – 50). Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 2.11 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (SP AV PN 25). Сервисные комплекты. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.79 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F. Аксессуары. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 748.53 Kb

Клапаны – регуляторы перепада давлений Danfoss серии AVP – с переменной настройкой для подающего и обратного трубопровода; AVP-F – с фиксированной настройкой для обратного трубопровода (Ру 25). Техническое описание. Язык: RU, EN | pdf 1.21 Mb

Регуляторы температуры Danfoss серии AVTB. Техническое описание. Язык: RU | pdf 776.24 Kb

Регуляторы температуры прямого действия Danfoss серии AVTB. Инструкция по монтажу. Язык: RU | pdf 1.63 Mb

Регуляторы температуры Danfoss серии AVTB, sensor Ø9.5/180 mm. Инструкция по эксплуатации. Язык: RU | pdf 80.08 Kb

Регуляторы температуры Danfoss серии AVTB. Инструкция по монтажу. Язык: RU | pdf 655.69 Kb

Регуляторы температуры RAVК/RAV8 (VMT8, VMA, VMV) прямого действия для применения в системах горячего водоснабжения небольших зданий (коттеджей). Техническое описание. Язык: RU | pdf 1.09 Mb

Регуляторы температуры RAVК (25-45 °C). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.48 Mb

Регуляторы температуры RAVК (25-65 °C). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.49 Mb

Регуляторы давления “до себя” Danfoss серии AFA / VFG 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 6.02 Mb

Регуляторы давления “до себя” Danfoss серии AFA / VFG 2 (21). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 884.65 Kb

Регуляторы давления “после себя” Danfoss серии AFD / VFG(S) 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.74 Mb

Регуляторы давления “после себя” Danfoss серии AFD / VFG2 (21), AFD / VFGS2 (для пара). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 951.72 Kb

Регуляторы перепада давлений Danfoss серии AFP / VFG 2 (21) DN 15 – 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.37 Mb

Регуляторы перепада давлений Danfoss серии AFP / VFG 2. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 849.64 Kb

Регуляторы сброса перепада давления Danfoss серии AFPA / VFG 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации.

Перепускные клапаны Danfoss серии AFPA / VFG 2. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 678.71 Kb

Перепускные клапаны (регуляторы) Danfoss серии AVPA PN 16, 25/DN 15 – 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.17 Mb

Перепускные клапаны (регуляторы) Danfoss серии AVPА (Ру 16 и Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 887.98 Kb

Регуляторы перепада давления, ограничители расхода Danfoss серии AFPB(-F) / VFQ2(21) Ду 15-125. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 597.42 Kb

Регуляторы перепада давлений Danfoss серии AFPB-F / VFQ2 с фиксированной настройкой и ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, FR | pdf 197.75 Kb

Регуляторы перепада давления, ограничители расхода Danfoss серии AFPQ (4) / VFQ 2 (21) DN 15 – 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 601.56 Kb

Регуляторы перепада давлений с автоматическим ограничением расхода Danfoss серии AFPQ / VFQ2 – для установки на обратном трубопроводе, AFPQ 4 / VFQ2 – для установки на подающем трубопроводе. Техническое описание. Язык: RU, EN, DE, FR | pdf 651.95 Kb

Регуляторы расхода Danfoss серии AFQ / VFQ 2 DN 15 – 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 1.23 Mb

Регуляторы расхода Danfoss серии AFQ / VFQ 2. Техническое описание. Язык: RU, EN, DE, FR | pdf 503.85 Kb

Приводы Danfoss серии AFT 06, 26, 17, 27 для регуляторов температуры. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.72 Mb

Термостатические элементы Danfoss серии AFT 06, 26, 17, 27 для регуляторов температуры. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 247.06 Kb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F, AVPBT, AVPBT-F (PN 16,25/DN 15 – 50) с ручным ограничением расхода. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.01 Mb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F (Ру 25) с ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.07 Mb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F (Ру 16) с ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.90 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ-F, AVPQ 4, AVPQT (PN 16,25 / DN 15 – 50) с автоматическим ограничением расхода. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.25 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ 4 (Ру 25) с автоматическим ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.41 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ-F (Ру 16) с автоматическим ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.97 Mb

Регуляторы-ограничители расхода Danfoss серии AVQ (в комбинации с регулятором температуры – AVQT) PN 16, 25/DN 15 – 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.99 Mb

Регуляторы расхода Danfoss серии AVQ (Ру 25) для подающего и обратного трубопроводов. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 496.04 Kb

Регуляторы расхода Danfoss серии AVQ (Ру 16). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 482.70 Kb

Регуляторы температуры Danfoss серии AVT. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.05 Mb

Регуляторы температуры Danfoss серии AVT/VG – с наружной резьбой, AVT/VGF – фланцевый (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 887.47 Kb

Регуляторы температуры Danfoss серии AVTQ. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.02 Mb

Регуляторы температуры Danfoss серии AVTQ (Ду 20) с коррекцией по расходу. Техническое описание. Язык: RU, EN | pdf 485.27 Kb

Регуляторы температуры Danfoss серии AVTQ (Ду 15) с коррекцией по расходу. Техническое описание. Язык: RU, EN | pdf 680.90 Kb

Регуляторы температуры Danfoss серии FJV. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 566.50 Kb

Регуляторы температуры обратного теплоносителя Danfoss серии FJV. Техническое описание. Язык: RU, EN | pdf 354.36 Kb

Регуляторы температуры обратного теплоносителя Danfoss серии FJV. Паспорт. Язык: RU, EN | pdf 221.26 Kb

Регуляторы температуры Danfoss серии RAVI. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.66 Mb

Регуляторы температуры Danfoss серии RAVI / RAV8 (VMT8, VMA, VMV). Техническое описание. Язык: RU | pdf 986.78 Kb

Регуляторы температуры Danfoss серии RAVV. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.23 Mb

Регуляторы температуры Danfoss серии RAVV / RAV8 (VMT8, VMA) для применения в системах горячего водоснабжения небольших зданий (коттеджей). Техническое описание. Язык: RU | pdf 1.13 Mb

Регуляторы температуры для батарей отопления danfoss инструкция. Термоголовки регуляторы температуры для батарей отопления Danfoss. Термостатические элементы с выносным датчиком

Регулирующие клапаны RA-N и RA-NCX предназначены для применения в двухтрубных насосных системах водяного отопления. 2009 | Язык: RU | pdf 1.27 Mb

Прибор Danfoss серии PFM 5000 Standard предназначен для измерения перепада давлений, расхода и температуры, для проведения гидравлической балансировки систем тепло- и холодоснабжения. Инструкция по эксплуатации. Язык: RU | pdf 887.60 Kb

Редукторные электроприводы Danfoss серии AME 55 QM. Техническое описание. Язык: RU | pdf 136.45 Kb

Электроприводы Danfoss серии AMI 140 для двухпозиционного управления. Техническое описание. Язык: RU | pdf 1.10 Mb

Редукторные электроприводы Danfoss серии AMV 110 NL, AMV 120 NL. Техническое описание. Язык: RU | pdf 122.06 Kb

Термостатический элемент Danfoss серии QT – регулятор температуры обратного теплоносителя при использовании с клапаном AB-QM. Техническое описание. Язык: RU | pdf 1.29 Mb

Автоматизированная информационная измерительная система Comfort Contour. Брошюра Danfoss. Язык: RU | pdf 4.65 Mb

Контроллеры Danfoss серии ECA Connect. Паспорт. Язык: RU | pdf 361.34 Kb

Термоэлектрические приводы Danfoss серии ABNM (нормально закрытые) с аналоговым управлением. Техническое описание. Язык: RU | pdf 327.77 Kb

Термоэлектрические приводы Danfoss серии ABV. Техническое описание. Язык: RU | pdf 138.87 Kb

Редукторные электроприводы Danfoss серии АМВ 162/182 (230 В) для поворотных регулирующих клапанов. Инструкция по монтажу. Язык: RU | pdf 1.34 Mb

Электроприводы Danfoss серии AME 10 – EI96L11F. Инструкция по эксплуатации. Язык: RU, EN, DE, IT, PL, FR, ES | pdf 799.92 Kb

Редукторные электроприводы Danfoss серии AME 15(ES), AME 16, AME 25, AME 35. Техническое описание. Язык: RU | pdf 605.78 Kb

Редукторные электроприводы Danfoss серии AME 85, AME 86. Техническое описание. Язык: RU | pdf 487.78 Kb

Редукторные электроприводы Danfoss серии AME 130, AME 140, AME 130H, AME 140H. Техническое описание. Язык: RU | pdf 864.29 Kb

Редукторные электроприводы Danfoss серии AMV 435. Техническое описание. Язык: RU | pdf 930.12 Kb

Редукторные электроприводы Danfoss серии AMV 438SU (с возвратной пружиной). Техническое описание. Язык: RU | pdf 687.15 Kb

Термоэлектрические приводы Danfoss серии TWA. Техническое описание. Язык: RU | pdf 285.27 Kb

Встраиваемые модули расширения входов / выходов Danfoss серии ECA 32 для контроллеров ECL Comfort 310/310B. Техническое описание. Язык: RU | pdf 757.87 Kb

Регуляторы температуры Danfoss серии ECL Comfort 110 для систем отопления и горячего водоснабжения (ГВС). Техническое описание. Язык: RU | pdf 767.25 Kb

Универсальные регуляторы температуры Danfoss серии ECL Comfort 210 / 210 В и блок дистанционного управления ЕСА 30. Техническое описание. Язык: RU | pdf 1.16 Mb

Универсальные регуляторы температуры Danfoss серии ECL Comfort 310 / 310 В и блок дистанционного управления ЕСА 30. Техническое описание. Язык: RU | pdf 1.25 Mb

Ключи программирования Danfoss серии A214, A314 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 5.56 Mb

Электронный ключ приложения Danfoss серии A217, A317 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 4.08 Mb

Ключи программирования Danfoss серии A230 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 2.43 Mb

Ключи программирования Danfoss серии A231, A331 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 3.16 Mb

Ключи программирования Danfoss серии A260 для регуляторов температуры ECL Comfort 210. Инструкция по эксплуатации. Язык: RU | pdf 2.02 Mb

Ключи программирования Danfoss серии A266 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 3.52 Mb

Ключи программирования Danfoss серии A275, A375 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 6.43 Mb

Ключи программирования Danfoss серии A275, A375 для регуляторов температуры ECL Comfort 210 / 310. Инструкция по установке. Язык: RU | pdf 3.05 Mb

Ключи программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 2.92 Mb

Ключи программирования Danfoss серии A361 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 1.34 Mb

Ключи программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 3.08 Mb

Ключи программирования Danfoss серии A368 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 3.64 Mb

Ключи программирования Danfoss серии A376 для регуляторов температуры ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 5.06 Mb

Ключи программирования Danfoss серии A376 для регуляторов температуры ECL Comfort 310. Инструкция по установке. Язык: RU | pdf 2.31 Mb

Коммуникационные возможности регуляторов температуры Danfoss серии ECL Comfort 210 / 310. Инструкция по эксплуатации. Язык: RU | pdf 673.15 Kb

OPC-сервер для регуляторов температуры Danfoss серии ECL Comfort 310. Инструкция по эксплуатации. Язык: RU | pdf 999.75 Kb

USB драйвер. Подключение регуляторов температуры ECL Comfort 210 / 310 к ПК. Инструкция по установке. Язык: RU | pdf 223.44 Kb

Новые контроллеры Danfoss ECL Comfort 210 / 310 – это расширенные функциональные возможности и максимальная эффективность. Брошюра. Язык: RU | pdf 2.97 Mb

Регуляторы температуры Danfoss серии ECL Comfort 210 / 310. Руководство пользователя. Язык: RU | pdf 3.85 Mb

Подбор ключей ECL. Инструкция по эксплуатации. Язык: RU | pdf 267.81 Kb

Подбор ключей ECL. Инструкция по эксплуатации. Таблица перевода с кодами. Язык: RU | pdf 18.62 Kb

Коммутационная панель Danfoss серии FH-WC для управления системами напольного отопления. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 85.25 Kb

Коммутационная панель Danfoss серии FH-WC (230V) для управления системами напольного отопления. Инструкция по монтажу. Язык: RU, EN, DE, IT, FR | pdf 2.37 Mb

Шкаф с узлом присоединения квартирной системы отопления-1-В1 (ШКСО-1-В1). Техническое описание. Язык: RU | pdf 1.18 Mb

Шкаф с узлом присоединения квартирной системы отопления-1-В4, В7 (ШКСО-1-В4, В7). Техническое описание. Язык: RU | pdf 1.24 Mb

Шкаф с узлом присоединения квартирной системы отопления ШКСО-1 В1 для подключения одной квартиры. Инструкция по обслуживанию. Язык: RU | pdf 1.28 Mb

Шкаф с узлом присоединения квартирной системы отопления ШКСО-1 В1 для подключения одной квартиры. Инструкция по установке. Язык: RU | pdf 1.04 Mb

Квартирные теплосчетчики Danfoss серии M-CAL Compact (модификация 447). Паспорт. Язык: RU | pdf 241.12 Kb

Квартирные теплосчетчики Danfoss серии M-CAL Compact (модификация 447). Брошюра. Язык: RU | pdf 246.47 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС. Паспорт. Язык: RU | pdf 498.30 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС. Техническое описание. Язык: RU | pdf 202.01 Kb

Квартирные теплосчетчики Danfoss серии M-Cal МС для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, о температуре, расходе теплоносителя и сопутствующих данных в закрытых системах водяного отопления индивидуальных потребителей (поквартирный учет). Информационный буклет. Язык: RU | pdf 444.39 Kb

Квартирные теплосчетчики Danfoss серии Sonometer 500. Паспорт. Язык: RU | pdf 293.87 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 500 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей (квартир, коттеджей, офисных помещений). Информационный буклет. Язык: RU | pdf 394.82 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 1100 для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей (квартир, коттеджей, офисных помещений). Информационный буклет. Язык: RU, EN | pdf 242.78 Kb

Ультразвуковые квартирные теплосчетчики Danfoss серии Sonometer 1100. Паспорт. Язык: RU, EN | pdf 1.23 Mb

Дистанционный контроллер MBus ID = 0x2F для квартирных теплосчетчиков Danfoss серии Sonometer 1100. Инструкция по эксплуатации. Язык: RU, EN | pdf 1.70 Mb

Квартирные теплосчетчики Danfoss серии Sonometer 1000. Паспорт. Язык: RU, EN | pdf 1.68 Mb

Расходомер ультразвуковой Sono 1500 CT для измерения расхода и объема различных жидкостей на объектах коммунального хозяйства и в других отраслях промышленности при технологических и учетно-расчетных операциях. Паспорт. Язык: RU | pdf 400.05 Kb

Тепловычислители СПТ 943 для измерения и учета тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах теплоснабжения. Инструкция по эксплуатации. Язык: RU | pdf 607.48 Kb

Преобразователи импульсных сигналов Danfoss серии Hydro Port Pulse для подключения к M-bus сети устройств учета ресурсов, обладающих импульсным выходом. Паспорт. Язык: RU | pdf 300.96 Kb

Преобразователи импульсных сигналов Danfoss серии Hydro Port Pulse. Техническое описание. Язык: RU | pdf 139.01 Kb

Преобразователи импульсных сигналов Danfoss серии Izar Port Pulse Mini. Паспорт. Язык: RU | pdf 252.97 Kb

Преобразователи импульсных сигналов Danfoss серии Izar Port Pulse Mini. Техническое описание. Язык: RU | pdf 128.78 Kb

Концентраторы Danfoss серии Izar Center, Izar Center Memory – преобразователи сигналов M-Bus. Паспорт. Язык: RU | pdf 360.97 Kb

Концентраторы Danfoss серии Izar Center, Izar Center Memory 60, 120, 250 – преобразователи сигналов M-Bus. Техническое описание. Язык: RU | pdf 277.00 Kb

Система диспетчеризации индивидуального учета тепловой энергии M-bus. Техническая информация для проектировщиков, монтажников, инженеров по продаже. Язык: RU | pdf 727.36 Kb

Радиаторные счетчики – распределители Danfoss серии INDIV-3, INDIV-3R, INDIV-3R2, INDIV-3RD. Паспорт. Язык: RU | pdf 460.78 Kb

Радиаторные распределители тепла INDIV-3 для организации поквартирного учета тепла в жилых зданиях с вертикальной разводкой системы отопления. Информационный буклет. Язык: RU | pdf 486.92 Kb

Импульсный адаптер Danfoss серии INDIV PAD. Техническое описание. Язык: RU | pdf 253.81 Kb

Комплект радио модуля INDIV RM для персонального компьютера. Техническое описание. Язык: RU | pdf 198.32 Kb

Сетевые узлы NNV- и NNB-. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 515.57 Kb

Система индивидуального учета энергоресурсов Danfoss серии INDIV AMR с дистанционным беспроводным считыванием показаний приборов учета. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 647.70 Kb

Импульсный адаптер Danfoss серии INDIV PAD. Паспорт. Язык: RU | pdf 338.95 Kb

Сетевые узлы Danfoss серии NNB, NNV. Паспорт. Язык: RU | pdf 335.04 Kb

Проектирование системы INDIV AMR. Информационный буклет. Язык: RU | pdf 5.70 Mb

Электронные устройства Danfoss серии INDIV-5, INDIV-5R, INDIV-5R-1 для распределения тепловой энергии. Паспорт. Язык: RU | pdf 282.60 Kb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5 (5R) на биметаллические радиаторы. Инструкция по монтажу. Язык: RU | pdf 1.16 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5 (5R) на чугунные секционные радиаторы. Инструкция по монтажу. Язык: RU | pdf 908.17 Kb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы “Аккорд”. Инструкция по монтажу. Язык: RU | pdf 1.01 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы “Универсал” с приваренным кронштейном. Инструкция по монтажу. Язык: RU | pdf 2.54 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы “Универсал” с прямым клапаном. Инструкция по монтажу. Язык: RU | pdf 3.03 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5, INDIV-5R на конвекторы “Универсал” с клапаном U-bend. Инструкция по монтажу. Язык: RU | pdf 3.01 Mb

Установка счетчиков – распределителей тепла Danfoss серии INDIV-5 (5R) на панельные радиаторы. Инструкция по монтажу. Язык: RU | pdf 906.56 Kb

Радиаторные распределители Danfoss серии INDIV (модификации INDIV-5, INDIV-5R). Информационный буклет. Язык: RU | pdf 1.02 Mb

Радиаторные распределители Danfoss серии INDIV-5,INDIV-5R. Инструкция по эксплуатации. Язык: RU | pdf 122.73 Kb

Регуляторы давления “до себя” Danfoss серии AVA (PN 25 / DN 15 – 50). Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | pdf 1.70 Mb

Регуляторы давления “до себя” Danfoss серии AVA-AVDS. Сервисные комплекты. Инструкция по монтажу. Язык: RU, EN, DE, IT, FR, ES | pdf 4.76 Mb

Клапаны – регуляторы давления “до себя” Danfoss серии AVА (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR, ES | pdf 591.49 Kb

Регуляторы давления “после себя” Danfoss серии AVD, AVDS – PN 16, 25 / DN 15 – 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR, ES | pdf 2.62 Mb

Клапаны – регуляторы давления “после себя” Danfoss серии AVD – для воды, AVDS – для пара (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR, ES | pdf 1.02 Mb

Клапаны – регуляторы давления “до себя” Danfoss серии AVDO. Техническое описание. Язык: RU | pdf 721.33 Kb

Регуляторы перепуска Danfoss серии AVDO2. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 698.14 Kb

Регуляторы давления “до себя” Danfoss серии AVDO. Инструкция по эксплуатации. Язык: RU | pdf 827.43 Kb

Клапаны – регуляторы перепада давлений Danfoss серии AVP – с переменной настройкой для подающего и обратного трубопровода; AVP-F – с фиксированной настройкой для обратного трубопровода (Ру16). Техническое описание. Язык: RU, EN | pdf 2.44 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F. Аксессуары SP AV. Инструкция по монтажу. Язык: RU, EN | pdf 739.51 Kb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (SP AV PN 16). Сервисные комплекты. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.42 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (PN 16,25 / DN 15 – 50). Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 2.11 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F (SP AV PN 25). Сервисные комплекты. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.79 Mb

Регуляторы перепада давлений Danfoss серии AVP, AVP-F. Аксессуары. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 748.53 Kb

Клапаны – регуляторы перепада давлений Danfoss серии AVP – с переменной настройкой для подающего и обратного трубопровода; AVP-F – с фиксированной настройкой для обратного трубопровода (Ру 25). Техническое описание. Язык: RU, EN | pdf 1.21 Mb

Регуляторы температуры Danfoss серии AVTB. Техническое описание. Язык: RU | pdf 776.24 Kb

Регуляторы температуры прямого действия Danfoss серии AVTB. Инструкция по монтажу. Язык: RU | pdf 1.63 Mb

Регуляторы температуры Danfoss серии AVTB, sensor Ø9.5/180 mm. Инструкция по эксплуатации. Язык: RU | pdf 80.08 Kb

Регуляторы температуры Danfoss серии AVTB. Инструкция по монтажу. Язык: RU | pdf 655.69 Kb

Регуляторы температуры RAVК/RAV8 (VMT8, VMA, VMV) прямого действия для применения в системах горячего водоснабжения небольших зданий (коттеджей). Техническое описание. Язык: RU | pdf 1.09 Mb

Регуляторы температуры RAVК (25-45 °C). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.48 Mb

Регуляторы температуры RAVК (25-65 °C). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.49 Mb

Регуляторы давления “до себя” Danfoss серии AFA / VFG 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 6.02 Mb

Регуляторы давления “до себя” Danfoss серии AFA / VFG 2 (21). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 884.65 Kb

Регуляторы давления “после себя” Danfoss серии AFD / VFG(S) 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.74 Mb

Регуляторы давления “после себя” Danfoss серии AFD / VFG2 (21), AFD / VFGS2 (для пара). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 951.72 Kb

Регуляторы перепада давлений Danfoss серии AFP / VFG 2 (21) DN 15 – 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.37 Mb

Регуляторы перепада давлений Danfoss серии AFP / VFG 2. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 849.64 Kb

Регуляторы сброса перепада давления Danfoss серии AFPA / VFG 2 (21) DN 15-250. Инструкция по монтажу и эксплуатации.

Перепускные клапаны Danfoss серии AFPA / VFG 2. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 678.71 Kb

Перепускные клапаны (регуляторы) Danfoss серии AVPA PN 16, 25/DN 15 – 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.17 Mb

Перепускные клапаны (регуляторы) Danfoss серии AVPА (Ру 16 и Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 887.98 Kb

Регуляторы перепада давления, ограничители расхода Danfoss серии AFPB(-F) / VFQ2(21) Ду 15-125. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 597.42 Kb

Регуляторы перепада давлений Danfoss серии AFPB-F / VFQ2 с фиксированной настройкой и ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, FR | pdf 197.75 Kb

Регуляторы перепада давления, ограничители расхода Danfoss серии AFPQ (4) / VFQ 2 (21) DN 15 – 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 601.56 Kb

Регуляторы перепада давлений с автоматическим ограничением расхода Danfoss серии AFPQ / VFQ2 – для установки на обратном трубопроводе, AFPQ 4 / VFQ2 – для установки на подающем трубопроводе. Техническое описание. Язык: RU, EN, DE, FR | pdf 651.95 Kb

Регуляторы расхода Danfoss серии AFQ / VFQ 2 DN 15 – 250. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, FR | pdf 1.23 Mb

Регуляторы расхода Danfoss серии AFQ / VFQ 2. Техническое описание. Язык: RU, EN, DE, FR | pdf 503.85 Kb

Приводы Danfoss серии AFT 06, 26, 17, 27 для регуляторов температуры. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.72 Mb

Термостатические элементы Danfoss серии AFT 06, 26, 17, 27 для регуляторов температуры. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 247.06 Kb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F, AVPBT, AVPBT-F (PN 16,25/DN 15 – 50) с ручным ограничением расхода. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.01 Mb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F (Ру 25) с ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.07 Mb

Регуляторы перепада давлений Danfoss серии AVPB, AVPB-F (Ру 16) с ручным ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.90 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ-F, AVPQ 4, AVPQT (PN 16,25 / DN 15 – 50) с автоматическим ограничением расхода. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.25 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ 4 (Ру 25) с автоматическим ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.41 Mb

Регуляторы перепада давлений Danfoss серии AVPQ, AVPQ-F (Ру 16) с автоматическим ограничением расхода. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 1.97 Mb

Регуляторы-ограничители расхода Danfoss серии AVQ (в комбинации с регулятором температуры – AVQT) PN 16, 25/DN 15 – 50. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 2.99 Mb

Регуляторы расхода Danfoss серии AVQ (Ру 25) для подающего и обратного трубопроводов. Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 496.04 Kb

Регуляторы расхода Danfoss серии AVQ (Ру 16). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 482.70 Kb

Регуляторы температуры Danfoss серии AVT. Инструкция по монтажу и эксплуатации. Язык: RU, EN, DE, IT, FR | pdf 3.05 Mb

Регуляторы температуры Danfoss серии AVT/VG – с наружной резьбой, AVT/VGF – фланцевый (Ру 25). Техническое описание. Язык: RU, EN, DE, IT, FR | pdf 887.47 Kb

Регуляторы температуры Danfoss серии AVTQ. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 1.02 Mb

Регуляторы температуры Danfoss серии AVTQ (Ду 20) с коррекцией по расходу. Техническое описание. Язык: RU, EN | pdf 485.27 Kb

Регуляторы температуры Danfoss серии AVTQ (Ду 15) с коррекцией по расходу. Техническое описание. Язык: RU, EN | pdf 680.90 Kb

Регуляторы температуры Danfoss серии FJV. Инструкция по монтажу и эксплуатации. Язык: RU, EN | pdf 566.50 Kb

Регуляторы температуры обратного теплоносителя Danfoss серии FJV. Техническое описание. Язык: RU, EN | pdf 354.36 Kb

Регуляторы температуры обратного теплоносителя Danfoss серии FJV. Паспорт. Язык: RU, EN | pdf 221.26 Kb

Регуляторы температуры Danfoss серии RAVI. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.66 Mb

Регуляторы температуры Danfoss серии RAVI / RAV8 (VMT8, VMA, VMV). Техническое описание. Язык: RU | pdf 986.78 Kb

Регуляторы температуры Danfoss серии RAVV. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.23 Mb

Регуляторы температуры Danfoss серии RAVV / RAV8 (VMT8, VMA) для применения в системах горячего водоснабжения небольших зданий (коттеджей). Техническое описание. Язык: RU | pdf 1.13 Mb

Радиаторный термостат

Руководство пользователя: Служба поддержки Aeotec

Радиаторный термостат Aeotec

Радиаторный термостат (TRV) Aeotec разработан для управления клапанами радиаторов с использованием системы S2 и Z-Wave Plus. Он основан на технологии S2 компании Aeotec.


Чтобы узнать, совместим ли радиаторный термостат Aeotec с вашей системой Z-Wave, пожалуйста, обратитесь к нашему списку сравнения шлюзов Z-Wave. С техническими характеристиками радиаторного термостата Aeotec можно ознакомиться по этой ссылке.

Познакомьтесь с вами r Радиаторный термостат


Для следующих клапанов адаптер не требуется и не входит в комплект поставки:

  • Heimeier
  • Junkers Landy + Gyr
  • MNG
  • Honeywell
  • Braukmann (резьба M30 x 1,5 мм).
  • Адаптеры для Danfoss RAV (штифт должен быть вставлен на толкатель клапана) Danfoss RA и Danfoss RAVL входят в комплект поставки радиаторного термостата.

Для следующих клапанов требуется дополнительный адаптер, который не входит в комплект:

  • Herz M28 x 1,5 мм
  • Comap M28 x 1,5 мм
  • Vaillant 30,5 мм
  • Oventrop M30 x 1 , 0 мм
  • Meges M38 x 1,5 мм
  • Ondal M38 x 1,5 мм
  • Giacomini 22,6 мм
  • Rossweiner M33 x 2,0 мм
  • Markaryd M28 x 1,0 мм
  • Ista M32 x 1,0 мм
  • Vama M28 x 1,0 мм
  • Pettinaroli M28 x 1,5 мм
  • T + A M28 x 1,5 мм
  • Gampper 1/2/6.

Примечание: Список используемых адаптеров и номера деталей можно найти в разделе «Установка адаптеров радиаторного термостата».


Важная информация по технике безопасности.

Внимательно прочтите это и другие руководства по устройству. Несоблюдение рекомендаций, изложенных Aeotec Limited, может быть опасным или привести к нарушению закона. Производитель, импортер, дистрибьютор и / или торговый посредник не несет ответственности за любые убытки или ущерб, возникшие в результате несоблюдения каких-либо инструкций, содержащихся в этом руководстве или в других материалах.

Храните продукт вдали от открытого огня и сильной жары. Избегайте попадания прямых солнечных лучей или тепла.

Радиаторный термостат предназначен для использования только в сухих помещениях. Не используйте во влажных, влажных и / или влажных местах.

Предупреждение о безопасности при работе с аккумуляторами.

Изделие содержит батареи. Пожалуйста, выньте батареи, когда устройство не используется. Не используйте одновременно батареи разного уровня заряда или разных производителей.


Быстрый старт.

Чтобы включить / подключить / добавить устройство Z-Wave к сети, оно должно быть в заводском состоянии по умолчанию. Не забудьте сбросить настройки устройства до заводских значений по умолчанию. Вы можете сделать это, выполнив операцию Exclusion или Manual Factory Reset , как описано ниже в руководстве в разделе Advanced . Каждый контроллер Z-Wave может выполнять эти операции (даже если он не подключен к этому контроллеру), однако рекомендуется использовать основной контроллер предыдущей сети, чтобы убедиться, что устройство правильно исключено из своей предыдущей сети.

Установка батареек.

  1. Снимите крышку аккумуляторного отсека, просто сняв ее.
  2. Теперь вставьте батарейки.
  3. Соблюдайте полярность!
  4. Затем закройте крышку аккумуляторного отсека, надавив на нее.

    Примечание: Когда вы меняете батарейки в радиаторном термостате, конфигурация вашей сети Z-Wave сохраняется, поэтому вам не нужно снова выполнять сопряжение.

Сопряжение радиаторного термостата с вашей сетью Z-Wave.

1. Запустите режим включения / соединения / добавления вашего основного контроллера Z-Wave.

2. Нажмите один раз кнопку Boost на радиаторном термостате.

3. Радиаторный термостат Aeotec покажет назначенный NodeID, предоставленный контроллером Z-Wave.


4. Если включение не удалось, на дисплее появится « ERR », а светодиод загорится красным. В этом случае попробуйте сбросить настройки радиаторного термостата и перезапустите шаги для включения Z-Wave с шага 1.

Установка.

1. Установите радиаторный термостат
После добавления радиаторного термостата в вашу сеть Z-Wave он готов к установке непосредственно на радиатор. На ЖК-дисплее отображается INS. Пока не нажимайте кнопку наддува.


1.1 Установка на радиатор без адаптера

1.2 Установка на радиатор с адаптером, вы можете обратиться к этой странице, которая предоставляет более подробные сведения об установке радиаторного термостата с адаптером: Установка адаптеров радиаторного термостата.


2. Механический монтаж.

Эти шаги завершат установку радиаторного термостата.


2.1 Нажмите кнопку наддува, чтобы начать механическую установку.

2.2 Если установка не удалась, на дисплее появится «ER1», а светодиод загорится красным. В этом случае нажмите кнопку ускорения, чтобы сбросить ошибку, затем нажмите кнопку ускорения еще раз, чтобы снова начать установку.

2.3 Если вы не можете передать ошибку, это будет указывать на механическую ошибку или использование неправильного адаптера. Еще раз проверьте монтажную установку и попробуйте еще раз.


Общие сведения о функциях устройства.

Кнопки и их функции.


Светодиодный индикатор Boost.


Значки на ЖК-дисплее.

Гаечный ключ: Загорается, если выполняются механические операции

Антенна:

Отображает состояние сети термостата радиатора.

Видимый сегмент: RF-соединение установлено

Отключение сегмента: RF-соединение потеряно

ID: Загорается, если на дисплее отображается Z-Wave NodeID

Аккумулятор : Загорается, если меньше чем Осталось 15% заряда батареи

Блокировка: Загорается, если установлена ​​защита от детей

Градусов Цельсия: Отображается, если на ЖК-дисплее отображается заданная температура


Регулировка заданного значения.

  • Уставка регулируется кнопками плюс (+) и минус (-).
  • При локальном изменении уставки радиаторный термостат переводится в режим обогрева.
  • Уставка энергосбережения может быть изменена только через Z-Wave.
  • Диапазон настраиваемых заданных значений составляет от 8 ° C до 28 ° C.
  • Если заданное значение увеличивается / уменьшается выше / ниже пределов заданного значения, радиаторный термостат переходит в режим повышения / выключения.

Обнаружение открытого окна.

  • Если температура в помещении падает, срабатывает обнаружение открытого окна.
    • Радиаторный термостат временно перейдет в режим выключения на 15 минут.
    • Обнаружение открытого окна автоматически завершится через 15 минут, после чего активность восстановится.
  • Обнаружение открытого окна можно отменить нажатием кнопки.
  • Обнаружение открытого окна отключено в режиме, зависящем от производителя.
  • Чувствительность обнаружения открытого окна можно настроить с помощью параметра 7.

Продвинутый.

Исключить / снять термостат радиатора.

Вы должны исключить / разорвать пару с радиаторным термостатом, прежде чем его можно будет связать с другим контроллером Z-Wave. Это предпочтительный метод восстановления заводских настроек радиаторного термостата, чтобы гарантировать, что предыдущий контроллер Z-Wave не покидает фантомный узел (устройство Z-Wave, которое ранее существовало, но больше не является частью сети и все еще отображается как устройство).

1. Снимите радиаторный термостат.


2. Удаление из сети Z-Wave

Защита от детей.

Если у вас есть дети, которые могут нажимать кнопки термостата радиатора, вы можете включить защиту от детей, которая отключит ручное управление термостатом радиатора.

  • Нажмите и удерживайте кнопки «плюс» (+) и «минус» (-) одновременно в течение 3 секунд, чтобы включить / выключить защиту от детей.

Примечание: Если включена блокировка от детей, появится этот значок:

  • Если радиаторный термостат установлен на самый высокий уровень защиты, локальное управление устройством больше невозможно.

Изменение рабочих состояний.

Вы можете вручную управлять некоторыми функциями радиаторного термостата с помощью его кнопок.

1. Выкл. Режим

  • Нажмите и удерживайте кнопку «минус» (-), пока не отобразится ВЫКЛ.

2. Режим ускорения

  • Нажмите кнопку ускорения.
  • Или нажмите и удерживайте кнопку «плюс» (+), пока не отобразится ON.

3.Режим обогрева

  • Если рабочее состояние не является режимом обогрева.
  • Нажатие кнопки «плюс» (+) или «минус» (-) переведет устройство в режим обогрева.

Показать NodeID.

Если вы забыли, какой идентификатор узла представляет собой ваш радиаторный термостат, и ваш контроллер Z-Wave не обеспечивает подходящего метода для его определения, вы можете отобразить идентификатор узла следующим образом:

  • Нажмите и удерживайте кнопку повышения в течение 3 секунд, чтобы отобразить NodeID.

Перезагрузите устройство вручную.

Если вы обнаружите, что ваш контроллер Z-Wave больше не работает или не работает, вы можете вручную сбросить радиаторный термостат, выполнив следующие действия:

1. Извлеките батареи.

2. Нажмите и удерживайте кнопку Boost.

3. Удерживая нажатой кнопку Boost, вставьте батарейки.

4. На ЖК-дисплее появится значок «RES».

5. Отпустите кнопку Boost.

6. Теперь нажмите кнопку Boost, чтобы запустить ручной сброс к заводским настройкам.


Параметры конфигурации

Параметр 1: инверсия ЖК-дисплея

Инвертирует ориентацию ЖК-дисплея.
Размер: 1 байт, значение по умолчанию: 0

Настройка Описание
0 Нормальная ориентация
1 ЖК-дисплей инвертирован LCD Timeout

Настраивает тайм-аут ЖК-дисплея.
Размер: 1 байт, значение по умолчанию: 0

в секундах Параметр 3: Подсветка

Включает или отключает подсветку ЖК-дисплея.
Размер: 1 байт, значение по умолчанию: 1

Настройка Описание
0 ЖК-дисплей всегда включен
5-30 Тайм-аут ЖК-дисплея
Батарея report

Включает или отключает незапрашиваемый отчет о батарее один раз в день.
Размер: 1 байт, значение по умолчанию: 1

Параметр Описание
0 Подсветка отключена
1 Подсветка включена

38

: Отчет об измеренной температуре

Сообщает измеренную температуру в помещении при изменении.
Размер: 1 байт, значение по умолчанию: 5

Настройка Описание
0 Отчеты о батареях отключены
1 Отчеты о батареях включены

38

Параметр Описание
0 Отчеты отключены
1-50
Delta Reporting 904
Параметр 6: Отчет о процентном соотношении клапана

Сообщает процентное значение клапана при изменении.
Размер: 1 байт, значение по умолчанию: 0

Отчетность 10 9044 Дельта в процентах
Параметр Описание
0 Отчеты отключены
1 – 100 Параметр 7: Обнаружение открытого окна

Настраивает чувствительность обнаружения открытого окна.

Уровень чувствительности:

1 низкий

2 средний

3 высокий

Размер: 1 байт, значение по умолчанию: 2

Описание
33 Настройка
0 Обнаружение отключено
1-3 Уровень чувствительности
Параметр 8: Смещение измеренной температуры

Конфигурирует смещение для измеренной температуры.Установите смещение на -128 (0x80), если измеренная температура предоставляется извне.
Размер: 1 байт, значение по умолчанию: 0

Настройка Описание
0-50 Смещение в 1/10 Цельсия (0 ° C – 5 ° C)
128 Температура подается извне
206-255 Смещение в 1/10 Цельсия (-5 ° C – 0,1 ° C)

Устранение неисправностей

904 температура котловой воды в норме?
– Клапан не открывается, кальцинирован после летней жары и простоя?
Проблема Причина Решение
Значок батареи Батареям не хватает заряда Заменить батареи
Нагревательный элемент не нагревается – Регулировка температуры котловой воды.
– Снимите термостат радиатора, затем перемещайте клапан вперед и назад вручную или с помощью инструмента.
Нагревательный элемент не остывает Клапан не закрывается полностью. Возможно, точка закрытия седла клапана сместилась. 1. Снимите радиаторный термостат и несколько раз переместите шток клапана рукой.
2. Возможно, что адаптация невозможна из-за того, что клапан кальцинирован или седло больше не выполняет свою функцию.
Нажимная деталь выпадает (это может вызвать ошибку ER1) Нажимная деталь, расположенная внизу, может выпасть из-за бесконечной резьбы, если устройство не было закреплено на клапане. 1. Извлеките батареи
2. Вставьте нажимную деталь
3. Вставьте батареи
4. Теперь бесконечная резьба должна вращаться, чтобы зафиксировать нажимную деталь.
ER1 – ER3 и ERR Код ошибки можно сбросить, нажав кнопку наддува.
ERR Ошибка включения Контроллер Z-Wave вне допустимого диапазона.
ER1 Позиционирование клапана невозможно. Проверьте, не заклинило ли клапан.
ER2 Клапан не обнаружен. Проверьте, правильно ли установлен радиаторный термостат.
ER3 Точка закрытия клапана не обнаружена. Проверьте, правильно ли установлен радиаторный термостат.

В чем разница между термостатическими и ручными радиаторными клапанами? Какие типы клапанов совместимы с тадо?

Совместимо:

Термостатические радиаторные клапаны (TRV)

tado ° Smart Радиаторные термостаты работают только с термостатическими радиаторными клапанами. tado ° заменит имеющуюся у вас головку термостатического клапана.

Эти клапанные головки содержат датчик с воском или жидкостью, который расширяется при повышении температуры в помещении и сжимается при понижении температуры.Это регулирует штифт в корпусе клапана ; сжатие позволяет большему количеству горячей воды поступать в радиатор, а расширение уменьшает поток горячей воды.

Большинство термостатических радиаторных клапанов имеют номера , экраны или другие кнопки управления на них.

Головки термостатических клапанов легко снимаются и заменяются термостатом tado ° Smart Radiator для улучшения контроля температуры.

Пример обычного термостатического клапана с выдвижным стержнем.

Здесь проверьте, совместим ли tado ° с вашим термостатическим клапаном радиатора.

Несовместимо:

Ручные клапаны

Ручной клапан (нетермостатический) представляет собой простой двухпозиционный клапан, который работает как кран. Он регулирует подачу горячей воды к радиатору и изменяет температуру в помещении только тогда, когда вы вручную включаете или выключаете его. tado ° не совместим с ручными клапанами .

Пример стандартного ручного клапана с вращающимся соплом.

Ручные клапаны обычно не имеют цифр или кнопок. На ручном клапане могут быть знаки плюса и минуса (или включения и выключения), указывающие направление, в котором необходимо его повернуть. В отличие от термостатических клапанов, ручные клапаны не имеют штифта, который можно вставлять и выдвигать.

Вы можете заменить ручной клапан на термостатический радиаторный клапан M30 x 1,5 мм , чтобы установить термостат tado ° Smart Radiator Thermostat. Мы рекомендуем вам попросить профессионала сделать это за вас.

Клапаны ограничителя температуры обратного потока (RTL)

tado ° Smart Радиаторные термостаты несовместимы с клапанами RTL , которые используются в системах теплого пола.

Это связано с тем, что радиаторные термостаты tado ° Smart измеряют температуру окружающего воздуха, а клапаны RTL измеряют температуру воды в подключенной трубе.

Однотрубные радиаторные системы

tado ° Smart Радиаторные термостаты несовместимы с однотрубными / однотрубными радиаторными системами.

Дополнительная информация:

Как я могу сделать полезные снимки для tado °, чтобы определить, какие у меня радиаторные клапаны?

Инструкции по эксплуатации термостатического клапана радиатора Honeywell

Разместите свои комментарии?

Руководство пользователя объяснение для домовладельцев Honeywell Home

3 часа назад Lockshield клапан (опция) Термостатический радиаторный клапан (TRV) TRV может быть установлен с любой стороны радиатора , в вертикальном или горизонтальном положении , как показано слева.Если запорный клапан также используется на том же радиаторе , установите его на противоположной стороне радиатора , как показано. Подключение к радиатору Подключение к трубопроводу горячей воды Заглушка

Размер файла: 860KB

Количество страниц: 2

Веб-сайт: Livewell.honeywellhome.com
