Секция радиатора отопления квт 1 секция: Мощность 1 секции биметаллических радиаторов отопления — Портал о строительстве, ремонте и дизайне

Содержание

Расчет мощности одной секции чугунного радиатора

Содержание

  • 1 Чем отличаются иностранные радиаторы от отечественных
  • 2 Мощность классических радиаторов
  • 3 Теплоотдача современных чугунных устройств
    • 3.1 Простейший расчет мощности батарей
    • 3.2 Более сложный способ

Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты.

Размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Зарубежные устройства отопления имеют меньшие размеры, чем отечественные, но создают столько тепла, сколько производят отечественные.

Чем отличаются иностранные радиаторы от отечественных

Продукция обеих групп производителей изготавливается практически из одинакового чугуна. Разница заключается в особенностях поверхности чугуна.

Внутренние стенки отечественных батарей можно назвать «шершавыми». Это создает дополнительное сопротивление движению воды. Из-за этого циркуляция теплоносителя ослабляется, а вместе с ней падает отдача тепла.

Зарубежные варианты имеют гладкую внутреннюю поверхность. Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие по размерам секции иностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Их нужно устанавливать в комнатах с большой площадью (30 и более кв. м.).

Мощность классических радиаторов

Большой популярностью пользуются батареи МС-140.  Есть две модификации:

  1. МС-140-300.
  2. МС-140-500.

Секции первой модели радиатора меньше и способны выдать 0,106 кВт.

Мощность сегментов второй модели измеряется 0,160 кВт.

Они большие по размерам и тяжелые. Большая модель имеет секцию, высота и ширина которой  0,588х0,121 м. Объем внутреннего пространства одного сегмента равняется 1,5 л.

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы. Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Они способны отдавать тепло в 0,102 кВт. По этому показателю они отстают от чешской продукции, но лучше МС-140.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м2, нужно:

  1. Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
  2. Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:

  • 0,034 кВт/м – для домов, построенных из кирпича;
  • 0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.

Более сложный способ

Он предусматривает использование двух показателей:

  1. Общей потребности в тепле.
  2. Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).

При определении первого показателя необходимо учитывать:

  1. Площадь помещения.
  2. Этаж.
  3. Высоту потолка (превышает ли она 3 м. или нет).
  4. Наличие кондиционера, камина.
  5. Число и площадь окон.
  6. Наличие утепления стен, пола и потолка.
  1. Вычисляют объем помещения (площадь умножают на высоту).
  2. Объем умножают на цифру 41 Вт (согласно СНИП на 1 м.куб. должно создаваться 41 Вт тепла).
  3. Корректируют полученную цифру на различные коэффициенты:
  • если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
  • если комната угловая, то полученную цифру умножают на 1,8;
  • если есть одно большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
  • если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;

В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.

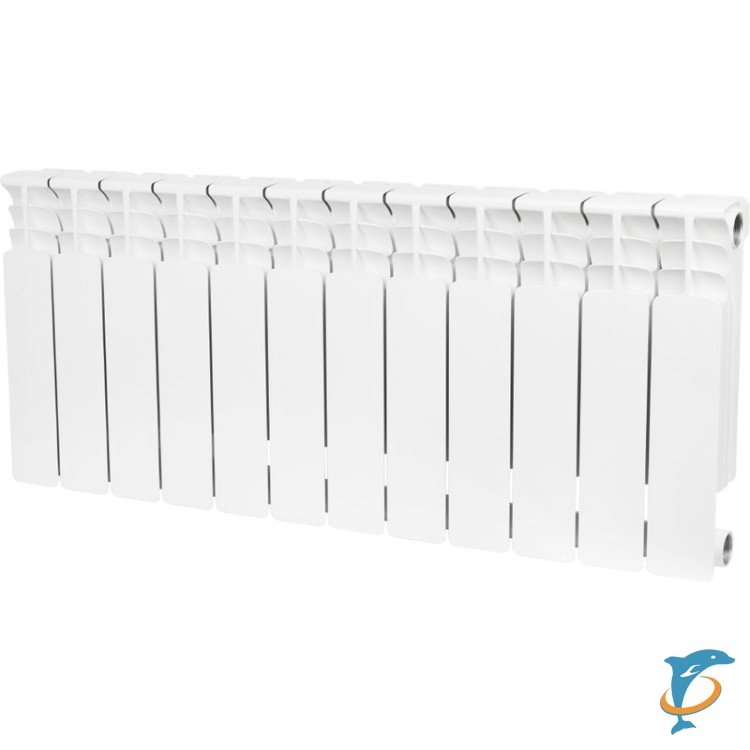

Мощность одной секции алюминиевого радиатора отопления:квт

Содержание статьи

  • Конструктивные и технические особенности
  • Сколько секций алюминиевого радиатора надо для отопления одной комнаты
  • Как правильно монтировать и более выгодно эксплуатировать алюминиевые радиаторы

Эти приборы выглядят современно и стоят недорого. Они способны при правильной установке и эксплуатации длительное время выполнять свои функции. Чтобы использовать полноценно все потенциальные возможности, необходимо точно рассчитать мощность алюминиевого радиатора, которая потребуется для качественного отопления жилья в наиболее сложных погодных условиях.

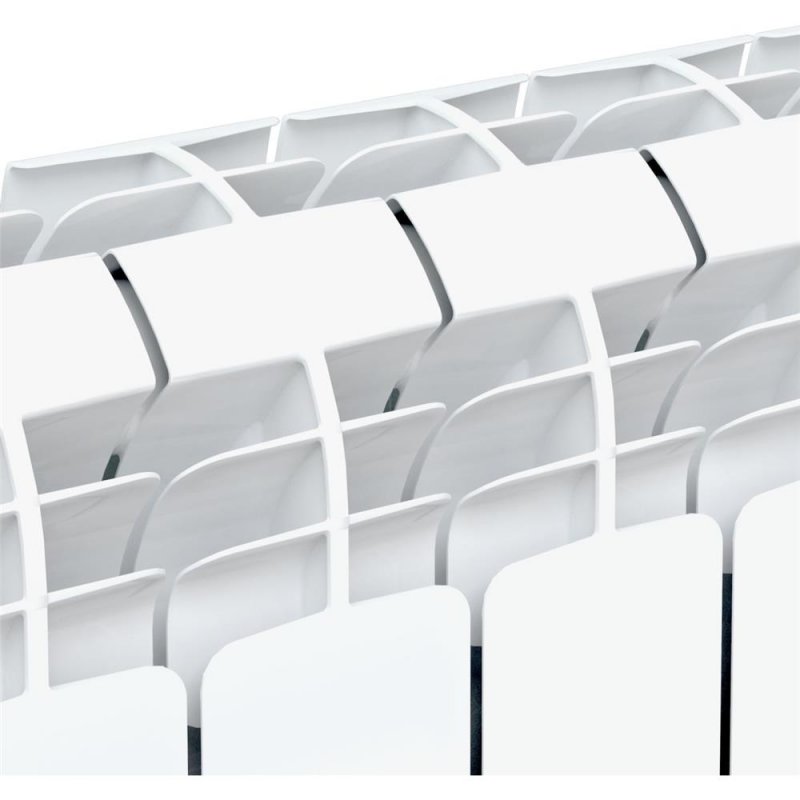

Конструктивные и технические особенности

Качественные изделия из данного металла создают с использованием литья. Это позволяет изготавливать цельные прочные приборы отопления, в которых отсутствуют отдельные элементы, их соединения. Данная технология достаточно сложна. Чтобы исключить появление брака требуется точное соблюдение многих производственных режимов, контроль отсутствия скрытых дефектов, полостей. Стоимость таких радиаторов несколько выше, чем сборных моделей. Но именно они могут выдержать без повреждений большое повышение давления в магистралях подачи теплоносителя.

Вторая распространенная методика основана на экструзии. Металл под давлением заполняет специальную форму. Заготовка разрезается на части. Соединение отдельных элементов производится с помощью сварки. В данном случае используются относительно недорогие производственные процессы. Но следует учитывать, что готовые изделия получаются менее прочными и надежными по сравнению с первым вариантом.

Алюминиевые радиаторы нужных размеров создают из отдельных блоков с тем, чтобы итоговая мощность была достаточна для определенного помещения. Приведем далее диапазоны значений основных характеристик приборов этого типа:

  • Допустимое максимальное давление в системе теплоснабжения: от 6 до 24-х атм.
  • Температура теплоносителя (макс.): до + 110°С.
  • Срок службы прибора отопления: от 10 до 20 лет.

Параметры одной секции:

  • мощность – от 0,08 до 0,210 кВт;
  • объем теплоносителя – от 0,2 до 0,5 л.;
  • вес – от 0,9 до 1,5 кг.

Сколько секций алюминиевого радиатора надо для отопления одной комнаты

Самый простой и, соответственно, не точный расчет, можно произвести, используя следующую пропорцию: на каждый квадратный метр помещения необходима тепловая мощность не мене 0,1 кВт.

Чтобы узнать, сколько понадобится секций, выполним следующие действия:

  • Для обогрева одной комнаты площадью 30 м.
    кв. потребуется мощность 3 кВт: 30*1=3.
  • Если мощность единичного элемента составляет 0,15 кВт, то понадобится 20 секций: 3/0,15=20.
  • Это количество слишком велико для одного радиатора, поэтому необходимо будет создать и установить в комнате две батареи. Каждая из них будет составлена из 10-ти секций.

Более точный результат можно получить, если учитывать следующие факторы:

  • климатические условия в данной местности;
  • высоту потолков;
  • количество оконных и дверных проемов в помещении, внешних стен;
  • наличие снизу и сверху обогреваемых этажей;
  • общие изоляционные характеристики строения.

Для каждого из параметров используются поправочные коэффициенты. Значения их можно найти в профессиональных справочниках. Подставив их в общую формулу, будет не трудно выяснить, какая потребуется мощность в кВт секции и прибора в целом для определенной комнаты. Если получится не точная цифра, то округление следует производить в сторону увеличения.

Коррекции при настройке оборудования проще производить правильно, если оно приобретено с определенным запасом возможностей.

Как правильно монтировать и более выгодно эксплуатировать алюминиевые радиаторы

Основные преимущества приборов этого типа не сложно понять из приведенных выше данных.

Тем не менее, перечислим их отдельно:

  • Сборная конструкция позволяет довольно точно подбирать количество элементов, чтобы мощность отопления получилась достаточной.
  • Малый вес облегчает производство транспортных и монтажных операций. Он же не создает излишние нагрузки на крепления, конструкцию здания.
  • Небольшие внутренние объемы и отличная теплопроводность снижают инерционность. Это значит, что допустимо совместное использование таких приборов с индивидуальными регуляторами, а также интеграция их в современные системы автоматизированного подержания комфортных температурных условий. Такое оснащение снизит затраты энергетических ресурсов в процессе эксплуатации.
  • Нейтральный внешний вид большинства моделей хорошо подходит к разным дизайнам.
  • Невысокая стоимость приборов позволяет без больших затрат создавать новые, или модернизировать старые системы отопления.

Они подойдут для простейших однотрубных и сложнейших коллекторных схем. Они пригодны для работы с гравитационным, или принудительным передвижением теплоносителя.

При монтаже следует учитывать следующие особенности:

  • Все приборы необходимо оснащать клапанами для выпуска воздуха.
  • Закрепление их надо выполнять в строго горизонтальном положении.
  • При выходе водородного показателя теплоносителя (Ph)за пределы диапазона от 7 до 8 единиц будут возникать реакции, разрушающие алюминий.
  • Этот металл покрывается со временем защитной пленкой из окислов, которая предотвратит упомянутые выше процессы. Однако она сама может быть повреждена песком и другими механическими примесями. Удалить такие загрязнения можно с помощью стандартного магистрального фильтра.
  • В городских условиях сложно предупредить возникновение аварийных ситуаций, сопряженных с резким повышением напора. Здесь рекомендуется устанавливать отопительные приборы, рассчитанные на повышенное давление.

Читайте также

  • Течет батарея отопления что делать
  • Мощность чугунных радиаторов отопления
  • Декупаж батареи
  • Как помыть чугунные батареи отопления

Радиаторы отопления сколько КВТ 1 секция?

Чтобы отопление жилища было эффективным, следует купить качественные его элементы. Перед этим — осуществить правильный расчет их мощности.

При расчетах следует учитывать теплопотери жилья.

Вычисления производятся с учетом:

  • площади комнаты;
  • высоты ее потолка;
  • числа окон,
  • длины помещения;
  • особенностей климата в регионе.

Рассчитать производительность приспособлений можно своими силами. Для этого надо знать, сколько кВт в 1 секции алюминиевого радиатора или чугунного, стального, биметаллического аналога.

Особенности анодированных алюминиевых радиаторов

Какая мощность секции алюминиевого радиатора, вам теперь известно. Но перед покупкой прибора отопления важно поинтересоваться, по какой технологии была изготовлена батарея. Если перед вами анодированный алюминиевый радиатор, то вы должны знать, что материал в процессе производства проходит более качественную очистку. Это позволяет несколько изменить структуру металла. Анодированные радиаторы, в отличие от чистых алюминиевых, почти не боятся коррозии. Отдельные детали соединяются между собой муфтами, а не с помощью ниппелей. Эти муфты располагаются снаружи обогревательного прибора.

Алюминиевые батареи анодированного типа внутри гладкие, что способствует более высоким показателям теплоотдачи. Кроме того, такие устройства способны выдерживать более высокое рабочее давление. Оно может достигать 70 атмосфер. Однако аннотированные алюминиевые радиаторы относятся к более дорогой ценовой категории, чем простые. Однако у последних эксплуатационные характеристики хуже.

Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

  1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
  2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
  3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
  4. Чтобы увеличить уровень теплоотдачи, отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

  1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
  2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
  3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

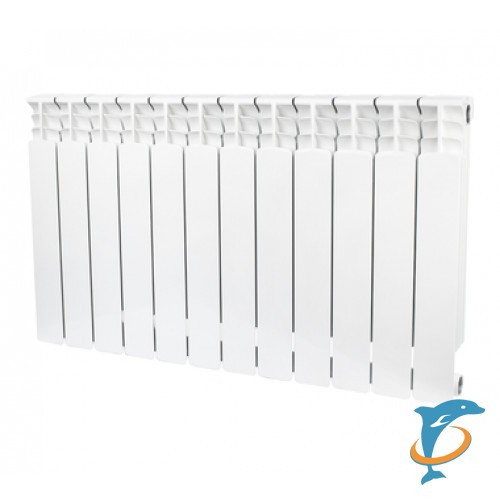

Радиаторы 500 мм – стандартные батареи

Стандартные алюминиевые и биметаллические модели с межосевым расстоянием 500 мм подходят для большинства помещений. Могут иметь от 1 до 14 секционных элементов. Чем их больше, тем мощнее тепловое устройство.

Мощность также зависит от бренда, причем разница существенна. Сравним параметры одной 500–мм секции разных марок.

Марка Страна происхождения Мощность, Вт
ТЕПЛОПРИБОР Россия 191
Faral Италия 212
Mirado Испания 196
Global Италия 187
Nova Florida Италия 178,5–182
Fondital Италия 178–182
Alltermo Китай 177
Tenrad Германия 161
Solar Хорватия 114

Отрицательные отзывы

Прежде чем выбрать алюминиевый радиатор, вы должны ознакомиться с мнениями потребителей, которые не всегда бывают положительными. Например, некоторые покупатели отмечают, что на межсекционных стыках иногда отмечается утечка воды. Распределение тепла в таких батареях осуществляется неравномерно. Оно сосредотачивается на ребристой поверхности.

Покупателям не нравится еще и то, что конвекционная отдача очень мала. Прослужить такая батарея может не долго — до 15 лет. Но некоторые производители исправили этот недостаток, увеличив гарантию до 25 лет. Покупатели довольно часто отказываются от алюминиевых радиаторов еще и по той причине, что они отличаются химической активностью, поэтому коррозия является серьезным врагом для этих приборов. Но производители внедряют в процесс производства антикоррозионную обработку, покрывая поверхность слоем оксидной пленки.

Разбор характеристик чугунного радиатора

Существуют базовые параметры, отталкиваясь от которых владелец частного дома выбирает для себя подходящее устройство. Давайте рассмотрим, что это за параметры:

  • Мощность. Это самый основной параметр, исходя из которого, проводятся расчеты, какую площадь сможет обогреть одно устройство. Очень часто производители указывают мощность только 1 секции чугунного радиатора, именно поэтому частник сам должен будет рассчитать, сколько секций нужно добавить на агрегат для более рационального использования агрегата.

Это интересно! Мощность одной секции чугунной батареи равна 160 Вт, а алюминиевой биметаллической – 200.

  • Теплоотдача. Теплоотдача батареи зависит от металла, из которого она изготавливается. Как известно, чугун обладает более низкой теплоотдачей, если сравнивать со сталью или же алюминием. Однако есть одна интересная закономерность, которой обладает этот материал. Заключается она в следующем – чугун долго нагревается, но также долго отдает тепло, поэтому в помещении тепло может удерживаться достаточно долго. Благодаря низкой инерции можно сохранять нужный температурный уровень даже после выключения отопления.

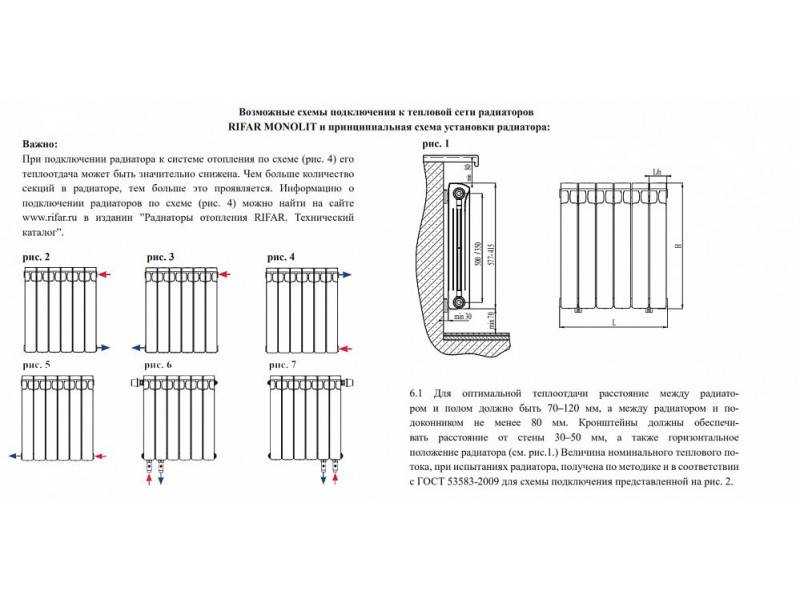

Схема подключения чугунных батарей

Совет: чугунные батареи наиболее эффективны в открытых системах отопления с естественной циркуляцией, потому что в них теплоноситель протекает более медленно, что способствует быстрому прогреванию радиаторов.

  • Габариты. Чугунные батареи довольно крупные и тяжелые. Для владельцев двухэтажных частных коттеджей это является серьезной проблемой, потому что им придется самостоятельно затаскивать 60-ти или 70-киллограмовый радиатор на второй этаж. Да и монтировать такие тяжелые батареи на место довольно проблематично в одиночку. Вес одной секции равен 7 кг, а 10-секционные будут обладать довольно внушительной массой, для которой понадобиться 14 л воды.

Важно! Если для жителей квартиры это не проблема, то частникам придется поломать голову над тем, что к будет передвигать такие объемы, а также нагревать.

  • Качество теплоносителя. Чугун не вступает в реакцию с кислородом, кроме того в качестве теплоносителя можно использовать абсолютно любую жидкость, причем даже сомнительного качества.

Совет: То, что чугунные батареи могут работать на любом теплоносителе, не значит, что в систему можно залить что попало. Подумайте про трубопровод и сам котел — они-то как раз нуждаются в качественной жидкости, потому что тогда сроки их службы значительно сократятся.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

  • Качество и безопасность производства.
  • Соответствие температурному режиму и давлению в трубах.
  • Что должно быть указано в техпаспорте готового изделия.
  • Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Преимущества и недостатки

От чугунных алюминиевые батареи отличаются целым рядом показателей:

  1. Высокая теплоотдача, а значит, меньший износ котла и возможность снизить затраты на отопление.
  2. Легко монтируются и вписываются в любой интерьер.
  3. Хорошо подходят для автономных систем отопления, а также могут устанавливаться в многоквартирных домах.
  4. Могут монтироваться как в систему со старыми чугунными трубами, так и в современные пластиковые и металлопластиковые сети.

Нет ни одного отопительного прибора, ни одного элемента инженерных сетей, который был бы идеальным и полностью лишенным недостатков. Радиаторы из алюминия — не исключение из этого правила.

Среди важных недостатков стоит отметить:

  • Высокий риск образования протечек в местах стыков секций.
  • Неравномерное распределение тепла.
  • Незначительную конвекционную теплоотдачу.
  • Непродолжительный срок службы по сравнению с чугунными батареями.
  • Высокую подверженность коррозии за исключением анодированных батарей.
  • Чувствительность к нестабильности давления в системе.

Эти недостатки можно считать неважными в автономных системах отопления, но при замене радиаторов в доме, подключенном к центральной магистрали, нужно быть осторожным. В таких случаях лучше выбирать анодированные модели, не глядя на их высокую стоимость.

Тепловая мощность

В комнате отопительные приспособления ставятся у наружной стены под оконным проемом. Вследствие этого, излучаемое прибором тепло распределяется оптимально. Холодный воздух, поступающий от окон, блокируется нагретым потоком, идущим наверх от радиатора.

Батареи из чугуна

Чугунные аналоги имеют такие плюсы:

  • обладают продолжительным эксплуатационным ресурсом;
  • имеют высокий уровень прочности;
  • они устойчивы к поражению коррозией;
  • отлично подходят для применения в коммунальных системах, работающих на низкокачественном теплоносителе.
  • сейчас производители изготавливают чугунные батареи (цена их выше, чем обычных аналогов), имеющие улучшенный внешний вид, благодаря использованию новых технологий отливки их корпусов.

Преимущества использования чугунных радиаторов

Расчет теплоотдачи

На основе характеристик можно выделить основные преимущества, которыми обладают чугунные радиаторы:

  1. Всегда можно расширить, если мощности одной секции чугунного радиатора недостаточно для обеспечения нужд помещения.
  2. Можно использовать не самый качественный теплоноситель.
  3. Доступная цена.
  4. Возможность поддерживать достаточную температуру даже после отключения котельного оборудования.
  5. Широкий выбор различных моделей, которые способны значительно украсить ваше жилье.

Кроме того, следует добавить к этому перечню стойкость к высоким температурам теплоносителя. Но существенным недостатком таких изделий является слабость к гидравлическим ударам, что может испортить батарею и снизить срок ее службы. Еще одним минусом считается низкое по сравнению со стальными и алюминиевыми аналогами давление, которое они могут выдержать.

Как рассчитать при покупке, сколько секций понадобится

Выбрать устройство нужного размера поможет формула расчета:

Кол–во секций = площадь помещения х 100 / мощность.

Например, для полноценного отопления в помещении площадью 25 кв. м при мощности 180 Вт = 0,18 кВт понадобится:

25х100/180 = 13,8, т.е. 14-секционная модель.

Полученный расчет надо подкорректировать:

  • При установке в нишу к результату прибавляют 7%, под подоконником или полкой – 4%.
  • При монтаже за экраном из–за низкой теплоотдачи добавляют 20%.
  • Для квартир с тройным стеклопакетом показатель понижают на 15%, а при большом числе окон – повышают на 20%.

Увеличивают количество секций для угловых помещений, особенно с высокими потолками. Если есть сомнения, лучше взять агрегат чуть большей мощности и регулировать поступление теплоносителя. В холодную или ветреную зиму лишние киловатты будут кстати.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

  • 200 мм – 0,5-0,6 кВт;
  • 350 мм – 0,1-0,11 кВт;
  • 500 мм – 0,14-0,155 кВт.

Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:

  • 200 мм – 0,6-0,7 кВт;
  • 350 мм – 0,115-0,125 кВт;
  • 500 мм – 0,17-0,19 кВт.

Верный выбор

  1. Производительность отопительных приспособлений обязана составлять 10% от площади комнаты, в случае если высота ее потолка образовывает менее трех метров.
  2. Если он выше, то прибавляются 30%.
  3. Для торцевого помещения нужно прибавить еще 30%.

Нужные подсчеты

По окончании определения тепловых утрат необходимо выяснить производительность прибора (какое количество кВт в стальном радиаторе или других устройствах должно быть).

  1. К примеру, нужно отопить помещение, площадью 15 м? и высотой потолка 3 м.
  2. Находим его количество: 15•3=45 м?.
  3. Инструкция говорит, что для обогрева 1 м? в условиях Средней полосы России нужно 41 Вт тепловой производительности.
  4. Значит, количество комнаты перемножаем на данную цифру: 45•41=1845 Вт. Такую мощность должен иметь отопительный радиатор.

Обратите внимание! В случае если жилище находится в регионе с жёсткими зимами, нужно взятую цифру умножить на 1.2 (коэффициент теплопотери). Итоговая цифра составит 2214 Ватт.

Количество ребер

Потом нужно вычислить число секций в батарее. В руководствах к изделиям указывается параметр каждого их ребра.

Что влияет на теплоотдачу?

При выборе модели обогревателя нужна таблица мощности стальных радиаторов, которую потребителям должен предоставлять производитель или продавец-консультант.

Так же следует учесть несколько нюансов, которые им присущи:

  1. Перед покупкой новых батарей отопления следует поинтересоваться, какая температура теплоносителя в системе. Чем она горячее, тем выше будет нагрет радиатор, а значит, и теплоотдача будет больше. Узнав точную температуру, нужно сравнить ее с показателями выбранной модели, которые указываются в техпаспорте. Для безопасной и эффективной работы они должны совпадать.
  2. Размер радиатора имеет значение. Чем он больше, тем дольше в нем находится носитель, а от этого горячее становятся его стенки.
  3. Теплопроводность материала так же важна. В данном случае речь идет о листовой стали не более 1.5 мм толщины, что указывает на способность быстро нагреваться.

Из таких нюансов складывается мощность панельных радиаторов, поэтому при ее расчете следует учитывать все их параметры.

Радиатор чугунный мощность 1 секции квт в Комсомольске-на-Амуре: 21-товар: бесплатная доставка [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Радиатор чугунный мощность 1 секции квт

Радиатор чугунный RETROstyle DERBY 500 Тип: секционный, Производитель: RETROstyle, Материал: чугун

ПОДРОБНЕЕЕще цены и похожие товары

Радиатор чугунный Retro Style LOFT 350 (500х60х129) 1 секция 102 Вт Материал: чугун, Число секций:

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/e6/d3/e6d3483ad0ad82473476657b4db12f4c.jpg”>

Retro Style Радиатор чугунный Retro Style Leeds 600/145 – 1 секция Цвет: серый, Тип установки:

ПОДРОБНЕЕЕще цены и похожие товары

Радиатор чугунный RETROstyle WINDSOR 500 Тип: секционный, Цвет: серый, Производитель: RETROstyle

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5219306/img_id7308403360745502533.png/300×300″>

Чугунный радиатор Retro Style Lille 813/130 1 секция Подключение: универсальное, Число секций:

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/1769837/pica859b9d99f0dde6cb53ffdcd51325d81/300×300″>

Радиатор чугунный RETROstyle TOULON 500/110 Тип: секционный, Производитель: RETROstyle, Материал:

ПОДРОБНЕЕЕще цены и похожие товары

Чугунный радиатор отопления RETROstyle Leeds – 1 секция Число секций: 1элементов

ПОДРОБНЕЕЕще цены и похожие товары

Радиатор чугунный RETROstyle BOHEMIA 450 Тип: секционный, Цвет: серый, Производитель: RETROstyle

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/56/92/56923a1c8ced6920052a7c4726339616.jpg”>

Радиатор чугунный RETROstyle LILLE 623/95 Тип: секционный, Производитель: RETROstyle, Материал:

ПОДРОБНЕЕЕще цены и похожие товары

Чугунный радиатор отопления RETROstyle WINDSOR Viardus RETROstyle 350 – 1 секция Число секций:

ПОДРОБНЕЕЕще цены и похожие товары

Чугунный радиатор Retro Style Lille 813/095 1 секция Подключение: универсальное, Число секций:

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/1860979/picd5da51353a78e15dab63c77ca81871c8/300×300″>

Retro Style Радиатор отопления чугунный Retro Style Windsbold 500 – 1 секция Цвет: серый, Тип

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4012265/img_id3240528672485187763.jpeg/300×300″>

Радиатор чугунный RETROstyle LILLE 500/95 Тип: секционный, Производитель: RETROstyle, Материал:

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4762868/img_id7573161467983930024.jpeg/300×300″>

Радиатор чугунный Retro Style LOFT 350 (500х60х129) 1 секция 102 Вт Материал: чугун, Число секций:

ПОДРОБНЕЕЕще цены и похожие товары

Радиатор чугунный Retro Style LEEDS 600 (740×70х145) 1 секция 160 Вт Материал: чугун, Подключение:

ПОДРОБНЕЕЕще цены и похожие товары

Радиатор чугунный Retro Style LILLE 813/95 (873×60х95) 1 секция 174,8 Вт Материал: чугун,

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/6c/2d/6c2d0c8eb203b822f15215cea259f750.jpg”>

Радиатор чугунный Retro Style LEEDS 600 (740×70х145) 1 секция 160 Вт Материал: чугун, Подключение:

ПОДРОБНЕЕЕще цены и похожие товары

Retro Style Радиатор чугунный Retro Style DERBY HISTORIC 500-120 1 секций Цвет: серый, Тип

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/7067087/img_id2706381650320559407.jpeg/300×300″>

Retro Style Радиатор отопления чугунный Retro Style Windsbold 350 – 1 секция Цвет: серый, Тип

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/5911031/pic2a5ba0f25d10df937aa342c2d822bf68/300×300″>

Retro Style Радиатор чугунный Retro Style Bristol 300 – 1 секций Цвет: серый, Тип установки:

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/300×300″>

Retro Style Радиатор чугунный Retro Style DERBY CH (LOFT) 500-110 1 секций Цвет: серый, Тип

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/2017118/img_id4415041155924207441.jpeg/300×300″>

2 страница из 5

Типы стальных радиаторов отопления

Содержание

  1. Устройство и принцип действия
    1. Секционные батареи отопления
    2. Панельные радиаторы
    3. Трубчатые батареи отопления
    4. Принцип работы стальных вакуумных радиаторов
  2. Виды стальных радиаторов отопления
    1. Панельные радиаторы отопления
      1. Характеристики
      2. Преимущества
      3. Недостатки
    2. Трубчатые радиаторы отопления
      1. Характеристики
      2. Преимущества
      3. Недостатки
    3. Производители батарей
      1. Примеры из каталога
        1. Рекомендуемые товары

        Радиатор отопления (батарея) – это изготовленный из металла с высокой теплопроводностью элемент отопительной системы квартиры, дома или офиса, внутри которого по секциям или каналам циркулирует теплоноситель: вода или перегретый пар. Чем больше подходит отопительный прибор, который вы выбрали, по техническим параметрам к условиям вашего помещения, тем более эффективной будет система отопления, тем дольше она прослужит, тем меньше вы будете платить за тепло. Выбор отопительного оборудования зависит от цены, дизайна, от толщины и материала стен помещения, в котором оно будет установлено.

        При проектировании отопительной системы нужно учесть, есть ли в доме аллергики и маленькие дети, в каких комнатах вы планируете разместить батареи отопления, будет ли теплоноситель поступать централизованно или вы собираетесь греть воду с помощью котла и если последнее, то какого именно котла. Представленные в продаже радиаторы могут быть алюминиевыми, чугунными, медными, стальными и биметаллическими. У каждого материала свои преимущества и недостатки. Чугунные надёжные и долговечные, но очень тяжёлые, не для стен из пено- или газоблока. Дизайн, если не учитывать изготовленные на заказ супердорогие шедевры, – без особых изысков.

        Бюджетные алюминиевые радиаторы лёгкие, компактные, хорошо проводят тепло. А вот устойчивость к коррозии и нагрузкам у них, хоть и не ржавеют, очень низкая. Алюминий, как один из активных металлов, даже при невысоких температурах легко вступает в реакцию с примесями, содержащимися в воде, вплоть до газообразования. А если батарея случайно окажется в роли заземлителя, сквозные отверстия в её корпусе могут появиться в течение одного сезона. Медные считаются лучшими. Лёгкие. Красивые. Выдерживают высокие температуры, давление и даже заморозку. Стоят дорого. И вряд ли это компенсируется их долговечностью.

        Мягкая медь очень чувствительна к частицам абразива в водопроводной воде, а кусочки окалины, фрагменты известковых отложений, грязь и ржавчина в ней не редкость. Свойства биметаллических радиаторов определяются металлом контактирующих с водой частей. Если это медь, велика вероятность истирания внутренних стенок. Если сталь – зачем переплачивать, когда можно купить стальные? При доступной цене стальные батареи энергоэффективны, надёжны, легки в монтаже. Их износоустойчивость зависит от толщины стали и конструкции. Выбирая радиатор, не стоит опираться на раскрученность бренда.

        Зная особенности устройства имеющихся в продаже радиаторов и технические параметры вашей системы отопления, которых не так уж и много, и ориентируясь на указанные производителями в паспорте характеристики, вы даже без помощи профессионального сантехника легко определите, какие отопительные приборы подойдут вам лучше всего.

        По конструкции стальные радиаторы практически не отличаются от многих других. Они тоже могут быть секционными, панельными и трубчатыми. Горячий теплоноситель, поступающий от котла или ТЭЦ, под давлением в несколько атмосфер перемещается по трубам или каналам отопительного прибора, разогревая панели или секции, которые начинают излучать тепловую энергию в окружающую среду. Если радиатор оснащён конвектором, теплоотдача существенно увеличивается, поскольку площадь соприкосновения с окружающей средой конвектора значительно больше, чем у практически плоской панели.

        Горячий воздух интенсивно поднимается вверх. Холодный движется к отопительному прибору. Отдавший часть тепловой энергии теплоноситель перемещается в следующий радиатор или в общую систему, где нагревается снова.

        Секционные радиаторы встречаются нечасто. Их секции представляют собой небольшие по ширине панели из двух сваренных между собой по контуру профилей, в каждом из которых выдавлены штамповкой вертикальные каналы для теплоносителя. Между собой секции свариваются точечной сваркой или соединяются с помощью резьбовых ниппелей. Преимуществом подобной конструкции является способность радиатора выдержать давление до 15 атмосфер.

        Панельные батареи отопления представляют собой конструкцию из одной или нескольких панелей, изготовленных из стальных профилей с выдавленными в них штамповкой каналами, по которым перемещается теплоноситель. Двухрядные и трёхрядные радиаторы оснащены приваренными к панелям с внутренней стороны конвекторами.

        Трубчатые радиаторы могут быть секционными, где каждая секция похожа на элемент конструкции чугунной батареи, но с увеличенным количеством каналов-труб для перемещения теплоносителя, например с шестью. Трубы, по которым перемещается теплоноситель, изготавливаются свариванием половинок секций, полученных штамповкой. В некоторых моделях установленные вертикально трубки, иногда лишь играющие роль конвектора (теплоноситель по ним не перемещается), привариваются к двум, расположенным в верхней и нижней частях конструкции, горизонтальным коллекторам.

        Вакуумная батарея отопления состоит из заполненных литиево-бромидной жидкостью стальных секций, в нижней части приваренных к такому же стальному коллектору, по которому перемещается горячая вода. Коллектор разогревает секции. При температуре 35 °C литиево-бромидная жидкость испаряется. Пар, продолжая разогреваться от коллектора, передаёт тепло стенкам секций, охлаждается, стекает в виде конденсата вниз и процесс повторяется сначала. Разогреться до температуры кипения воды такой радиатор может только в случае, если кипящая вода будет подаваться в коллектор. Закон сохранения энергии, что бы ни писали в интернете, продолжает действовать.

        Чаще всего встречаются панельные и трубчатые стальные батареи.

        Панельные батареи отопления выдерживают рабочее давление до 10 атмосфер и опрессовочное до 13. Опрессовка по окончании и в начале отопительного сезона может спровоцировать разрыв сварочных швов. Поэтому их обычно подключают к автономным системам отопления. Температура теплоносителя, используемая с такими радиаторами, может достигать 110–120 °C. Толщина стали 1,2–1,8 мм обеспечивает небольшой вес радиатора и лёгкость монтажа. Маркировка в виде чисел 21, 20, 32 подсказывает, сколько панелей и конвекторов в отопительном приборе. Первая цифра обозначает количество панелей. Вторая – число конвекторов. Например, маркировка 32 говорит о том, что конструкция данного радиатора включает 3 панели и 2 конвектора, приваренные к ним с внутренней стороны.

        Рекомендуемые товары

        Не найден элемент инфоблока

        Совет! На самом деле практически все радиаторы можно устанавливать как в закрытых системах отопления, так и в централизованных. В многоэтажных домах до 9 этажей рабочее давление в отопительных системах составляет 5–7 атмосфер, в домах, где количество этажей больше 10, оно по нормативам не должно превышать 10 атмосфер. Реально в большинстве высоток рабочее давление составляет 5–8 атмосфер. Чем выше этаж, на котором находится ваша квартира, тем ниже давление в батареях. Чтобы защитить радиаторы в момент гидравлических испытаний, которые проводит ТЭЦ, вмонтируйте в систему редуктор или просто перекрывайте поступление в радиаторы воды с помощью предварительно установленной конической запорной арматуры.

        Стальные панельные радиаторы быстро прогреваются и отлично отдают тепло. Практически каждый производитель позволяет выбрать размер и глубину конструкции, что даёт возможность легко обустроить отопительную систему в любом нестандартном помещении. Самые тонкие батареи можно ставить там, где мало места, например в узких коридорах и ванных комнатах. Трёхпанельные радиаторы подойдут для больших помещений с высокими потолками. Разнообразие окрасок позволяет вписать их в любой интерьер.

        Небольшой внутренний объём батареи больше подходит для централизованной системы отопления, где затраты определяются среди прочего и расходом теплоносителя. В частном доме котёл отопления будет из-за этого включаться чаще. Внутренняя поверхность отопительного прибора может ржаветь, поэтому внутри системы всегда должна присутствовать вода, а её жёсткость не должна превышать 9,5 единиц. Толщина трёхпанельных батарей может достигать 16 см, в результате вес конструкции также существенно увеличится. Панельные радиаторы плохо переносят гидроудары.

        Трубчатые батареи отопления, так же как и панельные, могут работать с теплоносителем, температура которого достигает 120 °C, но при этом некоторые модели способны выдержать непродолжительное повышение давления до 15 бар, что делает их пригодными для установки в многоэтажных квартирных домах.

        Высота трубных радиаторов может достигать трех метров, что позволяет учесть при разработке дизайна интерьера не только цвет, но и конфигурацию отопительных приборов, которые в вертикальной версии выпускаются в виде колон из одинаковых по размеру труб, в виде полукруглых конструкций или с трубами, длина которых плавно уменьшается в какую-либо из сторон. Обычно трубчатые радиаторы изготавливают из более толстой стали, поэтому они меньше подвержены коррозии и могут выдерживать кратковременное повышение давление до 15 бар.

        Степень теплоотдачи трубчатых радиаторов ниже, чем панельных, а вот цена из-за возможности использовать оригинальную форму в дизайне интерьера – выше.

        В российских магазинах вы можете встретить стальные радиаторы панельного типа следующих брендов:

        • итальянские – DeLonghi RADEL;
        • чешские – KORADO Radik;
        • немецкие – Buderus;
        • финские – PURMO;
        • белорусские – «Лидея»;
        • российские – «Конрад»;
        • российские – Prado;
        • немецкие – Kermi.

        Трубчатые батареи отопления на российском рынке представлены такими брендами, как Arbonia, Charleston, Zehnder Charleston, Kermi, Israp Tesi, КЗТО.

        Двухпанельный радиатор ЛК 20–515 без конвекторного оребрения глубиной 8,4 см, высотой 50 см и длиной 1,5 м оснащён в верхней части съёмной воздуховыпускной решёткой. Ввиду отсутствия конвектора подходит для помещений, где проживают люди с аллергическими заболеваниями. Может применяться в двухтрубной или однотрубной системе отопления производственных, административных и жилых зданий, в том числе в детских и медицинских учреждениях. Выдерживает рабочее давление 8,5 атмосфер.

        Двухпанельный радиатор стальной ЛК 22–510 с двумя конвекторами, приваренными к панелям с внутренней стороны, глубиной 10,2 см, высотой 50 см и длиной 1 м также оснащён съёмной верхней воздуховыпускной решёткой. Отопительный прибор рассчитан на рабочее давление 8,5 атмосфер и может применяться в системах автономного теплоснабжения производственных и административных зданий, включая детские и медицинские учреждения, в жилых помещениях. Подходит как для однотрубных, так и для двухтрубных отопительных систем.

        Двухпанельный радиатор стальной ЛК 22–518 с двумя конвекторами, приваренными с внутренней стороны каждой панели, глубиной 10,2 см, высотой 50 см и длиной 1,8 м оборудован съёмной воздуховыпускной решёткой. Прибор может работать в системах автономного теплоснабжения жилых, производственных и административных зданий, в том числе в детских и медицинских учреждениях. Подходит для однотрубных и двухтрубных систем с рабочим давлением 8,5 атмосфер.

        Выбор отопительного оборудования на современном строительном рынке даёт возможность подобрать радиаторы отопления для любых отопительных систем, вариантов дизайна, типов помещения с учётом запланированной вами интенсивности использования и выделенного бюджета. Чтобы купленное оборудование служило долго, вам необходимо сопоставить его возможности с условиями, в которых оно будет эксплуатироваться.


        Специалисты Строймашсервис-Мск

        Материал подготовили сотрудники SMSM.ru, имеющие практический опыт работы более 25 лет со строительными инструментами и оборудованием как российского производства, так и иностранного.

        Поделиться:

        Cтатьи по теме

        Промышленный пылесос – как выбрать

        При шлифовании, отрезании, пилении, строгании, сверлении образуются стружка и пыль. Эти мельчайшие частички поднимаются в воздух, а затем большая их часть оседает на различных поверхностях: на самих изделиях, на стенах, на полу, оставшаяся же пыль продолжает висеть в воздухе еще какое-то время.

        Читать далее

        Как правильно выбрать стеклоомывающую жидкость (незамерзайку) для автомобиля

        Водители обязательно готовятся к зиме: «переобувают» резину, чтобы улучшить сцепление, а также заливают незамерзающую жидкость – она позволяет стеклам оставаться чистыми при любой погоде, в том числе когда температура опускается ощутимо ниже нуля.

        Читать далее

        Как правильно выбрать кровлю для дачи?

        Какое покрытие лучше всего подойдет для дачной крыши? Рассмотрим параметры выбора материалов для кровли загородного строения среди наиболее популярных.

        Читать далее

        Газонокосилки – как правильно выбрать инструмент для ухода за газоном

        Ухоженный зеленый газон с пышной растительностью – вот о чем мечтают многие садоводы. И для этого вам понадобится хорошая газонокосилка.

        Читать далее

        Обратный клапан на вентиляцию

        В статье рассматривается необходимость установки обратного клапана в системах вентиляции городских квартир и домов. Приведены описания популярных видов устройства и нюансов их монтажа.

        Читать далее

        Водонагреватели – как выбрать идеальный нагреватель воды для дома

        Центральное горячее водоснабжение есть далеко не везде. Чтобы решить эту проблему, рекомендуется установить водонагреватель в квартире или частном доме.

        Читать далее

        Вопросы и ответы

        Вениамин

        10.05.2022 19:29:00

        Как увеличить отдачу тепла от алюминиевого радиатора?

        Строймашсервис-Мск

        На целых 15% можно увеличить теплоотдачу алюминиевого радиатора, покрасив его в темный цвет. Установка теплоотражающего экрана за радиатором будет направлять тепло в помещение, а не нагревать стену. Лучше купить готовую модель, но можно воспользоваться и обычной фольгой или металлическим листом.

        Алексей

        07.05.2022 19:28:00

        Какие лучше поставить батареи в квартире?

        Строймашсервис-Мск

        Лучшим вариантом для современных квартир считаются биметаллические радиаторы. Они сочетают преимущества стальных и алюминиевых приборов, но при этом исключают их недостатки.

        Андрей

        03.05.2022 19:27:00

        Какие радиаторы самые долговечные?

        Строймашсервис-Мск

        Чугунные батареи считаются самыми устойчивыми к коррозии.

        Павел

        28.04.2022 19:26:00

        Как работает панельный радиатор?

        Строймашсервис-Мск

        Панельный радиатор относится к конвективному типу обогревателей, и обогрев помещения происходит за счет конвекции воздуха по помещению. Часто такие радиаторы называют конвекторами. Для усиления конвекции делают на только одно панельные, но и двух и трех панельные.

        Роман

        26.04.2022 19:25:00

        Что лучше греет чугун или биметалл?

        Строймашсервис-Мск

        Тепловая мощность у секционных моделей сравнима с чугунными изделиями. Этот показатель составляет от 150 до 180 ватт (в среднем). Если же сравнить скорость нагрева помещения, то они конечно выигрывают у чугунных.

        Олег

        21.04.2022 19:24:00

        Сколько весит одна секция биметаллического радиатора?

        Строймашсервис-Мск

        Вес одной секции 1,5-2 кг, что несколько больше, чем у алюминиевого радиатора (1-1,5 кг).

        Леонид

        19.04.2022 19:23:00

        Сколько литров воды в стальном радиаторе 22 типа?

        Строймашсервис-Мск

        Объем радиатора отопления 22 типа высотой 300 = 0,5 л / 500 * 300 = 0,3 л. В зависимости от производителя данные могут колебаться, но не значительно.

        Денис

        15.04.2022 19:22:00

        Какая теплоотдача у чугунных радиаторов?

        Строймашсервис-Мск

        Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

        Михаил

        12.04.2022 19:17:00

        Какой тип радиатора лучше 11 или 22?

        Строймашсервис-Мск

        Тип 11 лучше для широкого окна, он меньше отступает от стены. Стальной радиатор 22 типа – самый распространенный. Его глубина примерно как у секционного – 100 мм, в нем хорошо сочетаются размер и производительность.

        Яков

        06.04.2022 19:21:00

        Сколько квт 1 секция алюминиевого радиатора?

        Строймашсервис-Мск

        Теплоотдача одной секции стандартного радиатора составляет 0,2 кВт, соответственно, для обогрева одного квадратного метра необходимо использовать 0,1 кВт. Если одна секция способна обогревать 2 метра площади, то для обогрева, например, комнаты в 20 метров, необходимо использовать радиатор с 10 секциями.

        Тимофей

        05.04.2022 16:17:00

        Что такое тип радиатора 22 или 11?

        Строймашсервис-Мск

        Тип 11 лучше для широкого окна, он меньше отступает от стены. Стальной радиатор 22 типа – самый распространенный. Его глубина примерно как у секционного – 100 мм, в нем хорошо сочетаются размер и производительность.

        Игорь

        30.03.2022 16:38:00

        Какая теплоотдача у биметаллических радиаторов?

        Строймашсервис-Мск

        Среднее значение теплоотдачи одной секции биметаллического радиатора составляет от 170 до 210 Вт. Важно учитывать, что заявленные показатели обычно оказываются чуть выше реальных, так как замеры осуществляются в идеальных условиях.

        Степан

        29.03.2022 19:19:00

        Какие радиаторы лучше для газового котла?

        Строймашсервис-Мск

        Алюминиевые отличаются высоким уровнем теплоотдачи и небольшим весом, но чувствительны к параметрам теплоносителя и склонны к образованию воздушных пробок.

        Тимофей

        29.03.2022 16:37:00

        Сколько секций в стальном радиаторе?

        Строймашсервис-Мск

        Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей. Панельные радиаторы – это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя.

        Борис

        25.03.2022 16:36:00

        Что лучше алюминиевые или биметаллические радиаторы?

        Строймашсервис-Мск

        Алюминиевые батареи отличаются от биметаллических восприимчивостью к высокому pH воды, но обладают чуть большей теплоотдачей. При этом оба типа радиаторов одинаково надёжны. При выборе между алюминиевым и биметаллическим радиатором стоит ориентироваться на качество воды в системе отопления.

        Тихон

        23.03.2022 16:35:00

        Как рассчитать тепловую мощность стального радиатора?

        Строймашсервис-Мск

        Р = V х 40 + Потери тепла через окна + Потери тепла через наружные двери. Где: Р – мощность радиатора; V – объем помещения (длина умноженная на ширину и умноженная на высоту).

        Игорь

        22.03.2022 19:16:00

        Какие радиаторы отопления лучше греют?

        Строймашсервис-Мск

        Радиаторы из чугуна отличаются тем, что очень долго держат тепло – остаточное число его сохранения 30 процентов. Отдача тепла за счет лучевого способа обогрева гораздо эффективнее, чем при использовании конвекции (как в биметаллических и алюминиевых изделиях.

        Иван

        18.03.2022 16:34:00

        Сколько воды входит в стальную батарею?

        Строймашсервис-Мск

        Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л. Биметаллический вариант, на секцию приходится 0,3-0, 35 л жидкости. Для чугунных моделей радиаторов на секцию припадает около 1 л – в новых моделях и до 2 л – в старых версиях радиаторов.

        Тихон

        17.03.2022 19:15:00

        Что такое конвекторные батареи?

        Строймашсервис-Мск

        Эти приборы являются отопительными элементами, которые оборудованы тонкими стальными пластинами. Между ними происходит циркуляция воздушного потока. Когда конвектор начинает работать, воздух сильно нагревается и устремляется вверх, его место занимает поток холодного воздуха.

        Максим

        16.03.2022 16:33:00

        Какая теплоотдача у стального радиатора?

        Строймашсервис-Мск

        Коэффициент теплопроводности стали составляет 47 ВТ/м*К, этот показатель значительно ниже, чем у чугуна или алюминия.

        Пётр

        16.03.2022 16:26:00

        Как рассчитать стальные радиаторы отопления для частного дома?

        Строймашсервис-Мск

        Формула расчета – Площадь помещения умножается на 100 (количество тепла на 1 м2) и делится на тепловую мощность одной части радиатора, обозначенной производителем. Например: площадь комнаты 22 м2, теплопередача одной секции радиатора — 170 Вт. Для этой комнаты вам понадобится 13 секций радиатора.

        Борис

        15.03.2022 19:14:00

        Сколько секций алюминиевого радиатора надо на комнату?

        Строймашсервис-Мск

        Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.

        Сергей

        08.03.2022 16:32:00

        Сколько весит стальная батарея?

        Строймашсервис-Мск

        Радиатор стальной панельный. Размеры: 105х500х600 мм. Вес: 18,7 кг.

        Эдуард

        02.03.2022 16:31:00

        Сколько ватт в чугунной батарее?

        Строймашсервис-Мск

        Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

        Дмитрий

        28. 02.2022 16:30:00

        Сколько нужно секций батарей на 20 квадратов?

        Строймашсервис-Мск

        Для обогрева помещения площадью 20 кв. м. потребуется 8-секционный радиатор (при условии, что мощность одной секции составляет 200Вт).

        Леонид

        23.02.2022 16:29:00

        Что такое межосевое расстояние в радиаторах отопления?

        Строймашсервис-Мск

        Величина, которая означает расстояние между осями (центрами) входного и выходного коллекторов радиатора или отдельной секции. У батарей с одинаковым межосевым расстоянием монтажная высота может быть разной в зависимости от конструкции, используемого материала, дизайна и производителя.

        Олег

        16.02.2022 16:28:00

        Как выбрать радиатор отопления для частного дома?

        Строймашсервис-Мск

        Биметаллические — это лучшие радиаторы для отопления частного дома, с точки зрения универсальности и долговечности. Чугунные радиаторы могут прослужить также долго, как и биметаллические, но потребуют качественного проектирования и реализации отопительной системы.

        Никифор

        15.02.2022 16:19:00

        Что такое 11 Тип радиатора?

        Строймашсервис-Мск

        Стальной панельный радиатор типа 11 представляет собой однорядный с одним конвектором, приваренный к тыльной стороне панели, без верхней воздуховыпускной решетки и боковых стенок (1 – одна панель, 1 – один конвектор) отопительный прибор глубиной 61 мм.

        Рустам

        02.02.2022 16:27:00

        Сколько квадратных метров обогревает одна секция радиатора?

        Строймашсервис-Мск

        Если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

        Александр

        19.01.2022 16:25:00

        Как рассчитать стальные радиаторы на комнату?

        Строймашсервис-Мск

        Исходим из расчета в 100 Вт на 1 м² помещения. Для примера, если комната 15 м² то 100 х 15 = 1 500 Вт. Соответственно, нам необходим радиатор мощностью не ниже 1 500 Вт, к примеру подойдет панельный радиатор 500х800, тип 22 с мощностью 1 515 Вт.

        Валерий

        12.01.2022 16:24:00

        Какие размеры стальных радиаторов?

        Строймашсервис-Мск

        Стальной радиатор отопления можно выбрать шириной 200, 300, 500, 600, 900 мм. Стандартным вариантом остаются модели, высотой 500 мм. Часто на складах поддерживают 200, 300 и 600 мм.

        Фёдор

        05.01.2022 16:22:00

        Как рассчитать количество стальных радиаторов отопления?

        Строймашсервис-Мск

        Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения, на производительность предлагаемых моделей.

        Харитон

        29.12.2021 16:22:00

        Какая мощность радиаторов отопления?

        Строймашсервис-Мск

        По техническому паспорту стандартное значение мощности 1 секции биметаллического радиатора составляет от 120 до 150 Вт. Реальное значение несколько ниже — 100-120 Вт.

        Григорий

        23.12.2021 16:20:00

        Что означает тип стального радиатора?

        Строймашсервис-Мск

        От типа стального радиатора, а значит – и от его строения, зависит теплоотдача такого прибора. Чем больше панелей и дополнительных ребер – тем больше тепла нагреватель сможет отдавать помещению.

        Егор

        13.12.2021 16:18:00

        Как выбрать размер стального радиатора отопления?

        Строймашсервис-Мск

        Мощность стальных радиаторов должна соответствовать площади помещения – условно считается, что на 1 кв. м площади достаточно 100 Вт. Соответственно, каждый излучаемый радиатором стальным кВт поддерживает температуру на 10 кв. м.

        Кирилл

        10.12.2021 16:16:00

        Что такое тип радиатора 11 22 33?

        Строймашсервис-Мск

        Данный тип стальных радиаторов отопления включает в себя 3 ряда конвективного оребрения расположенных между 3-мя рядами облицовочных панелей. Такая конструкция позволяет еще быстрее получать тепло от теплоносителя (воды) и тем самым быстрее нагревать помещение.

        Смотреть все вопросы (36) Скрыть

        Сколько кВт в 1 секции чугунного радиатора: преимущества, расчеты

        Содержание статьи:

        • Преимущества чугунных батарей
        • Отличие импортных аккумуляторов от отечественных
        • Параметры некоторых образцов аккумуляторов
        • Тепловой КПД современных моделей
        • Особенности расчета

        Чтобы правильно определить количество установленных в доме чугунных батарей, вам необходимо будет ознакомиться с техническими характеристиками этих изделий.

        Одним из важнейших показателей их работоспособности является тепловая мощность в кВт на 1 секцию чугунного радиатора. При известном значении этого параметра найти количество звеньев, необходимых для обогрева того или иного помещения, не представляет особой сложности.

        Преимущества чугунных батарей

        Чугунные радиаторы не подвержены коррозии, поэтому служат дольше, чем алюминиевые или стальные

        К преимуществам чугунных батарей относятся следующие свойства:

        • устойчивость к коррозии, совершенно не опасны для чугуна;
        • высокий показатель термической инертности;
        • приемлемая цена и возможность увеличения количества секций;
        • долговечность изделий.

        При взаимодействии с теплоносителем на внутренние поверхности чугуна наносится специальное покрытие типа «сухая ржавчина», препятствующее коррозии. Особенности материала и достаточная толщина стенок позволяют использовать в чугунных радиаторах теплоносители любого качества.

        Чугун практически не изнашивается со временем от разрушающего воздействия химических примесей и агрессивных сред.

        Чугунные батареи привлекательны тем, что обладают способностью аккумулировать тепло и затем отдавать его при отключении отопления или понижении температуры теплоносителя. К достоинствам изделий из чугуна также можно отнести возможность наращивания или удаления нескольких рабочих секций, простоту обслуживания и монтажа.

        Чугунные изделия при условии регулярного ухода могут служить своим владельцам довольно долго – не менее 30-40 лет.

        Отличие импортных батарей от отечественных

        Радиаторы нового типа выдают больше энергии, чем старые радиаторы того же размера

        Чугунные радиаторы, выпускавшиеся еще во времена СССР, имели широкий диапазон параметров и размеров. Вне зависимости от этого тепловая мощность была примерно одинаковой, что позволяло устанавливать их в помещениях разной площади. Зарубежные чугунные батареи имеют меньшие габариты при той же теплоотдаче.

        При рассмотрении материала чугуна, используемого в любом случае, есть небольшая разница в химическом составе и структуре рабочих поверхностей. В бытовых батареях он очень шероховатый, что создает значительное сопротивление движению теплоносителя и снижает показатели теплоотдачи. Зарубежные аналоги имеют абсолютно гладкую поверхность стенок, гарантирующую беспрепятственное движение жидкости по внутренним полостям. Поэтому импортные устройства позволяют нагревать больший объем воды в единицу времени и дают больше тепловой энергии. В результате повышается показатель мощности, что позволяет использовать их в помещениях с большой площадью (до 30 м2 и более).

        Параметры некоторых образцов батарей

        Сравнительная мощность 1 секции радиаторов импортных и отечественных производителей

        В далекие советские времена батареи МС-140 можно было встретить практически в каждой квартире, а сегодня они воспринимаются многими как пережиток прошлого. Однако некоторые пользователи все же предпочитают их всем остальным известным моделям. Свои вентиляторы обычно выбирают следующих двух модификаций:

        • у первой модели мощность 1 секции чугунного радиатора в кВт 0,120 ед.;
        • для второго образца этот показатель равен 0,190 киловатт.

        Последние значительно крупнее и значительно тяжелее – высота и ширина секций 0,588 и 0,121 метра соответственно. Объем внутренних полостей в одной такой секции – 1,5 литра.

        Тепловая эффективность современных моделей

        По теплотехническим характеристикам современные образцы изделий на основе чугуна весьма разнообразны. Соответствующие модели из Чехии имеют высокие показатели эффективности обогрева жилых помещений. Образцы под названием Viadrus STYL 500 состоят из секций, каждая из которых позволяет развивать тепловую мощность около 0,14 кВт. При этом его сегменты почти в два раза легче и меньше по размерам большинства известных отечественных моделей.

        Аккумуляторный отсек Viadrus STYL 500 вмещает 0,8 литра теплоносителя. Российские аналоги примерно такого же объема имеют несколько меньшую отдачу, соответствующую показателю 0,102 кВт. Они немного уступают чешской продукции, но превосходят МС-140.

        Простой расчет

        Для простейшего расчета тепловой мощности батареи, для которой необходимы помещения площадью 25 м2, необходимо рассчитать объем помещения: 25 м2 умножить на высоту 2,5 метра, получается 62,5 куб. метр. Результат расчетов умножается на удельную мощность, значение которой выбирается в зависимости от типа помещения. Для сборного дома она равна 0,041 кВт на м3. При окончательном расчете получается: 62,5х0,041=2,562 кВт, что является показателем общей тепловой мощности, которой хватит для обогрева площади 25 м2.

        По простой расчетной формуле результат расчета далее делится на мощность одной секции: 2,562 / 0,14 кВт = 18,3. Это значение округляется до 19, получается нужное количество звеньев в батарее. Вам нужно будет купить две батареи с 10 и 9 сегментами.

        При расчете следует помнить, что выбранный в нем поправочный коэффициент принимает разные значения. Для зданий, перестроенных из кирпича, она равна 0,034 кВт/метр. Для современных блочных зданий ее значение составляет 0,02 кВт/метр. На основе представленных методик можно рассчитать количество секций и сплошных батарей, необходимых для обогрева всех комнат в доме или квартире.

        Трудный путь

        Формула расчета тепловой нагрузки

        Данный метод предполагает использование сразу двух параметров: суммарной тепловой потребности отапливаемого объекта и тепловой мощности одной секции радиатора (это значение принимается из технических справочников). При расчете первого из этих показателей учитываются следующие факторы:

        • площадь отапливаемого помещения;
        • этажность дома;
        • высота потолков в квартире;
        • наличие в доме кондиционера и отопительного камина;
        • количество и общая площадь окон.

        Также учитывается наличие утеплителя на стенах, на полу и потолке.

        Потребность в количестве тепла для выбранного помещения находится в следующей последовательности:

        1. Определяется его объем (площадь умножается на высоту).
        2. Результат умножается на 41 Вт (по СНиП такое количество тепла необходимо для комфортного обогрева одного 1 кубометра жилой площади).
        3. Полученный результат корректируется в зависимости от точного значения высоты потолка.

        В зависимости от расположения комнат и высоты потолков поправочные коэффициенты принимают значения 0,8, 1,1 и 1,8. На их основе полученный результат делится на удельную теплоотдачу сечения и рассчитывается необходимое количество звеньев.

        Особенности расчета

        При расчете делаются поправки на количество окон и дверей

        Современные производители чугуна предлагают своим покупателям аккумуляторы с различными рабочими параметрами, определяющими широкий диапазон удельных емкостей. Известно несколько методов проведения технических расчетов по определению эксплуатационных характеристик радиаторов. Простые и более сложные алгоритмы позволяют находить нужные показатели с заданной степенью точности (ошибки) и при необходимости корректировать их.

        При введении поправочных коэффициентов учитываются многие факторы, в том числе количество дверей и окон в помещении. При увеличении этих конструктивных элементов хотя бы на единицу в общем случае к результату добавляется одна секция. Такую же поправку необходимо внести при учете материала, из которого изготовлен оконный или дверной проем.

        Нагреватели | Уотлоу

        Начало работы


        Поиск продукта

        Уже знаете, какой продукт вам нужен? Введите номер детали ниже.

        Настройка продукта

        Создайте продукт и получите доступ к мгновенной информации о времени выполнения заказа, сводке атрибутов продукта и т. д.

        Используйте Watlow SELECT® VISUAL DESIGNER™

        Обзор продуктов

        Просмотрите весь каталог продуктов Watlow.

        Перейти

        Поиск товара

        Уже знаете, какой продукт вам нужен? Введите номер детали ниже.

        Настройка продукта

        Создайте продукт и получите доступ к мгновенной информации о времени выполнения заказа, сводке атрибутов продукта и т. д.

        Используйте Watlow SELECT® VISUAL DESIGNER™

        Обзор продуктов

        Просмотрите весь каталог продуктов Watlow.

        Перейти


        Нужна помощь?
        Найдите офис продаж или авторизованного дистрибьютора

        Увеличьте срок службы вашего нагревателя

        Watlow с помощью ASPYRE®

        Узнать больше

        Обзор продуктов



        Нужна помощь?
        Свяжитесь с нами

        Увеличьте срок службы вашего нагревателя

        Watlow с помощью ASPYRE®

        Узнать больше

        Отрасли, которые мы обслуживаем



        Watlow предлагает отраслевые тепловые решения для различных рынков.

        Ресурсы и поддержка



        Руководства пользователя, спецификации, чертежи САПР и многое другое. Воспользуйтесь растущим набором калькуляторов, уравнений, справочных данных и многого другого от Watlow, чтобы помочь спроектировать свою тепловую систему.

        Карьерные возможности



        О Уотлоу



        1. Дом
        2. Обзор продуктов
        Показать результаты для
        Все продукты
        • Контроллеры
        • Нагреватели
          • Нагреватели воздуха
          • Картриджные/вставные нагреватели
          • Циркуляционные нагреватели
          • Гибкие нагреватели
          • Нагреватели подачи жидкости
          • Высокотемпературные нагреватели
          • Погружные нагреватели
          • Газоподводящие и вытяжные нагреватели
          • Нагреватели форсунок
          • Лучистые обогреватели
          • Специальные обогреватели
          • Ленточные и накладные нагреватели
          • Трубчатые нагреватели
        • Датчики
        Уточнить по

        Уотлоу SELECT®

        Доставка большинства товаров занимает пять дней или меньше.


        Напряжение

        120 В переменного тока 3

        125 В переменного тока 3

        208 В переменного тока 3

        240 В переменного тока 3

        240 В переменного тока 3

        380 В переменного тока 1

        480 В переменного тока 1

        575 В переменного тока 1

        575 В переменного тока 1


        Дополнительные функции

        Доступный блок управления 4

        Встроенный сосуд под давлением 1


        Температура применения

        Менее 750ºF 4


        Монтажная поверхность

        Плоская поверхность 1


        (Показано от 1 до 30 из 55 результатов)

        Тепловая система POWERSAFE™

        POWERSAFE™ — это полностью интегрированное решение для управления и обогрева среднего напряжения, обеспечивающее более длительный срок службы нагревателя и позволяющее с уверенностью заменить решения, работающие на ископаемом топливе, на чистое электрическое решение. Он также отвечает необходимым требованиям агентства, чтобы помочь сделать ваш процесс безопасным и надежным.

        Тепловая система подачи газа STREAMLINE™ с технологиями ATS™

        Новая тепловая система подачи газа STREAMLINE™ компании Watlow с технологиями ATS обеспечивает однородность температуры, малую занимаемую площадь, широкие возможности диагностики и быстрое время разработки

        Stretch-To-Length®

        Нагреватель STRETCH-TO-LENGTH® — идеальное решение для полупроводниковых газопроводов, требующих точной температуры для предотвращения конденсации или перегрева разрушение критических химических процессов.

        ASSURANT™

        Рубашки обогревателя ASSURANT™ компании Watlow обеспечивают максимальную тепловую однородность и покрытие, обеспечивая эффективное и простое в установке решение для обогрева выхлопных трубопроводов

        Встраиваемый нагреватель FLUENT®

        Встраиваемый нагреватель FLUENT обеспечивает включение -Отопление по требованию в малом корпусе

        Настроить

        Встраиваемый нагреватель FLUENT®

        Встраиваемый нагреватель FLUENT обеспечивает нагрев по требованию в небольшом корпусе

        Настроить

        Сверхэффективный электрический теплообменник HELIMAX™

        Сокращение интервалов технического обслуживания теплообменника благодаря высокой степени загрязнения благодаря технологии непрерывного спирального потока™

        Усовершенствованные керамические нагреватели ULTRAMIC® приложения, требующие чистого, незагрязняющего источника тепла, обеспечивая при этом оптимальную эффективность оборудования и процесса.

        Настроить

        Картриджный нагреватель FIREROD® 1/8 дюйма

        Миниатюрный патронный нагреватель обеспечивает максимальную производительность в условиях ограниченного пространства

        Настроить

        Фланцевые нагреватели с перегородками 3′-8 дюймов

        Нагреватели WATROD™ и FIREBAR®, предназначенные для нагрева воздуха, газов или жидкостей с принудительной циркуляцией

        Настроить

        Фланцевые нагреватели 3′”-8″ без перегородок

        Нагреватели WATROD™ и FIREBAR®, предназначенные для нагрева воздуха, газов или жидкостей с принудительной циркуляцией

        Настроить

        Картриджный нагреватель FIREROD® 1/2 дюйма

        Картриджные нагреватели FIREROD — лучший выбор для нагревательных картриджей

        Настроить

        Картриджный нагреватель FIREROD® 1/4 дюйма

        Картриджные нагреватели FIREROD — лучший выбор для нагревательных картриджей

        Настроить

        Картриджный нагреватель FIREROD® 3/4 дюйма

        Картриджные нагреватели FIREROD — лучший выбор для нагревательных картриджей

        Настроить

        Картриджный нагреватель FIREROD® 3/8 дюйма

        Картриджные нагреватели FIREROD — лучший выбор для нагревательных картриджей

        Настроить

        Картриджный нагреватель FIREROD® 5/8 дюйма

        Картриджные нагреватели FIREROD — лучший выбор для нагревательных картриджей

        Настроить

        Нагреватели с резьбовыми пробками

        Идеально подходят для прямого нагрева жидкостей погружением

        Настроить

        Фланцевые нагреватели 10–14 дюймов

        Фланцевые трубчатые нагреватели ANSI Идеально подходят для нагрева жидкостей, газов, резервуаров и сосудов под давлением, требующих более высокой мощности

        Настроить

        Фланцевые нагреватели 3–8 дюймов без перегородок

        Фланцевые трубчатые нагреватели ANSI Идеально подходят для нагрева жидкостей, газов, резервуаров и сосудов под давлением, требующих более высокой мощности

        Настроить

        Фланцевые нагреватели с перегородками 3–8 дюймов

        Фланцевые трубчатые нагреватели ANSI Идеально подходят для нагрева жидкостей, газов, резервуаров и сосудов под давлением, требующих более высокой мощности в киловаттах

        Настроить

        Нагреватели корпусов WATROD™

        Предотвращение замерзания и образования конденсата в электрических и механических корпусах

        Канальные обогреватели СЕРИИ LDH и D

        Легко адаптируются ко многим системам воздушного отопления без давления

        Ленточные нагреватели с минеральной изоляцией (MI)

        Высокопроизводительный нагреватель с более эффективной теплопередачей

        Нагреватели форсунок с предварительно намотанным кабелем

        Плотно намотанная катушка, обеспечивающая нагрев до 360 градусов

        Нагреватели форсунок с минеральной изоляцией

        С эксклюзивной технологией минеральной изоляции (MI) Watlow

        Погружные нагреватели FIREROD®

        Компактный нагреватель обеспечивает универсальную конструкцию системы отопления

        Погружные нагреватели с пластинчатым фланцем

        Для нагрева жидкости, требующей низкой и средней мощности

        Нагреватели из керамического волокна

        Нагреватель Better Furnace Technology

        Высокотемпературные трубчатые нагреватели

        Идеально подходят для нагрева технологического воздуха, требующего высоких температур

        Трубчатые нагреватели с фрезерованными канавками

        Прецизионная формовка для ваших горячеканальных пресс-форм

        Все продукты – Ferguson

        ложь

        категория

        Нет подходящего результата поиска

        • Ванная сантехника

          (35362)

        • Отопление и охлаждение

          (34950)

        • Сантехнические детали и расходные материалы

          (27321)

        • Трубная арматура

          (27186)

        • Освещение и вентиляторы

          (18846)

        • Инструменты

          (16796)

        • Клапаны

          (12250)

        • Дворник

          (9294)

        • Насосы

          (9123)

        • Охрана и безопасность

          (8954)

        • Показать больше

        торговая марка

        Нет подходящего результата поиска

        • jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq4o7&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq4o7&sr=everywhere” data-category-url=”/category/signature-hardware/_/N-zc3lcg&n=zbq4o7&sr=everywhere”>

          Оборудование для подписи

          (11764)

        • КОЛЕР

          (6198)

        • jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq4o7&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq4o7&sr=everywhere” data-category-url=”/category/ford-meter-box/_/N-zbqrn6&n=zbq4o7&sr=everywhere”>

          Коробка счетчика Ford

          (3404)

        • Моэн

          (2970)

        • jsp?/category/mueller-company/_/N-zbrahh&n=zbq4o7&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/mueller-company/_/N-zbrahh&n=zbq4o7&sr=everywhere” data-category-url=”/category/mueller-company/_/N-zbrahh&n=zbq4o7&sr=everywhere”>

          Компания Мюллер

          (2732)

        • ПРОФЛО®

          (2690)

        • jsp?/category/rheem/_/N-zbrmod&n=zbq4o7&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq4o7&sr=everywhere” data-category-url=”/category/rheem/_/N-zbrmod&n=zbq4o7&sr=everywhere”>

          Рим

          (2478)

        • Victaulic

          (2469)

        • jsp?/category/jones-stephens/_/N-zbqrof&n=zbq4o7&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbq4o7&sr=everywhere” data-category-url=”/category/jones-stephens/_/N-zbqrof&n=zbq4o7&sr=everywhere”>

          Джонс Стивенс

          (2424)

        • Американский стандарт

          (2325)

        • Показать больше





      2. org/ListItem” itemprop=”itemListElement”> Дом
      3. Все продукты
      4.

        Универсальный нагреватель растворителя — безопасно нагревайте едкие химикаты, изопропиловый спирт и многое другое

        Литой циркуляционный нагреватель премиум-класса с набором специальных функций для безопасного нагревания летучих растворителей.

        ПРИЛОЖЕНИЯ:

        • Очистка и промывка пластин (системы мокрого стола)
        • Нагрев растворителей и кислот с температурой воспламенения
        • Для использования с однопроходными или рециркуляционными системами
        • Использование аналогично трубчатым нагревателям из PFA, но более высокие пределы температуры
        • Процессы, связанные со взрывоопасными парами
        • Ситуации, в которых точный контроль температуры имеет решающее значение

        ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

        • Путь жидкости не имеет контакта с нагревательными элементами
        • Позволяет безопасно нагревать растворители с низкой температурой воспламенения
        • Нагреваемая среда изолирована в бесшовных трубах из нержавеющей стали 316
        • Пробирки с растворителем пассивированы и отполированы до чистоты
        • Самодренирующиеся расходомерные трубки устраняют застрявший мусор
        • Охлаждающая трубка Быстро снижает температуру ниже точки воспламенения
        • NEMA 7 Взрывозащищенный электрический корпус
        • Оснащен надежным датчиком и блоком переключателей

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

        Мощность:

        • Всего от 6 кВт до Всего 8 кВт
        • Диапазон напряжения: 208–480 В
        • Макс. ток линии: 30 А на цепь

        Трубка (трубка для растворителя):

        • Наружный диаметр 0,750 дюйма (3/4 дюйма) (19,1 мм)
        • Стенка 0,065 дюйма (1,7 мм)
        • Общая длина технологической трубы: 115,5 дюймов (2934 мм)
        • Нержавеющая сталь 316L, пассивированная и электрополированная
        • Максимальное давление: 3300 фунтов на кв. дюйм (227 бар)

        Трубка (охлаждающая трубка):

        • Наружный диаметр 0,250 дюйма (1/4 дюйма) (6,3 мм)
        • Стенка 0,035 дюйма (0,9 мм)
        • Общая длина технологической трубы: 86,25 дюйма (2190 мм)
        • Нержавеющая сталь 316L
        • Максимальное давление: 5100 фунтов на кв. дюйм (351 бар)

        Корпус:

        • NEMA 7 (взрывозащищенный)
          (Класс 1, Разд. 1 и 2, Группы B, C и D)

        Макс. рабочая температура:

        • 392°F (200°C)
        • Опубликованная температура указана для корпуса в положении «12 часов»;
          Более высокие температуры возможны в положении «6 часов». Подробности смотрите на заводе.

        Сенсоры:

        • Две термопары J-типа (литые)
        • Одна термопара J-типа (съемная)
        • Выключатель верхнего предела мгновенного действия (с автоматическим сбросом)

        Фитинги:

        • Трубка для растворителя: совместимая с Flaretek® или Swagelok® VCR
        • Охлаждающая трубка: NPT или Swagelok® VCR

        Доступные аксессуары:

        • Изолирующие кожухи
        • Компрессионные фитинги

        Загрузите
        Универсальный нагреватель растворителя
        Техническую брошюру

        Графики температуры и давления

        Габаритные чертежи

        Схемы подключения

        Подробные изображения

        Система нумерации деталей универсального нагревателя растворителя

        Изготовление универсального нагревателя растворителя Номер детали:
        Используйте приведенные ниже таблицы для сборки каждой секции универсального нагревателя растворителя. После присвоения букв/цифр каждому соответствующему разделу у вас будет полный номер детали, готовый для предложения.
        За помощью обращайтесь напрямую в CAS.

        НАПРЯЖЕНИЕ, МОЩНОСТЬ, ТИП ЦЕПИ
        Вольт относится к сетевому напряжению (VL). Ампер относится к линейному току (IL).
        Секция “А” Тип цепи Вольт (В) Вт (кВт) Ампер (А)
        на цепь
        А ДВЕ ОДНОФАЗНЫЕ ЦЕПИ 208 8 19,2
        С ДВЕ ОДНОФАЗНЫЕ ЦЕПИ 208 6 14,4
        Е ОДНА ТРЕХФАЗНАЯ ЗВЕЗДА 208 7,5 20,8
        Б ДВЕ ОДНОФАЗНЫЕ ЦЕПИ 240 8 16,7
        Д ДВЕ ОДНОФАЗНЫЕ ЦЕПИ 240 6 12,5
        Ф ОДНА ТРЕХФАЗНАЯ ЗВЕЗДА 240 7,5 18
        Г ОДНА ТРЕХФАЗНАЯ ЗВЕЗДА 380 7,5 11,4
        Н ОДНА ТРЕХФАЗНАЯ ЗВЕЗДА 480 7,5 9
        ФИТИНГ ДЛЯ РАСТВОРИТЕЛЯ
        Выберите фитинг для трубки подачи растворителя
        Секция “Б” Описание
        1 СОВМЕСТИМОСТЬ С FLARETEK®, НД 1″, 20 РЕЗЬБ НА ДЮЙМ, ВНУТРЕННЯЯ РЕЗЬБА / ПАРА
        2 ФИТИНГИ SWAGELOK® VCR / ПАРА
        ФИТИНГ ОХЛАЖДАЮЩЕЙ ТРУБКИ 908:50
        Выберите трубный фитинг для охлаждающей трубки
        Секция “С” Описание
        1 ФИТИНГИ NPT (НАЦИОНАЛЬНАЯ ТРУБНАЯ РЕЗЬБА), 1/4″, 90° КОЛЕНО, ВНУТРЕННЯЯ / ПАРА
        2 ФИТИНГИ SWAGELOK® VCR / ПАРА

        МАКСИМАЛЬНЫЕ ВЫКЛЮЧАТЕЛИ МАКСИМАЛЬНОГО ДЕЙСТВИЯ
        Только для пилотов
        Секция “D” Переключатель
        1 АВТОМАТИЧЕСКИЙ СБРОС, 212°F (100°C)
        2 АВТОМАТИЧЕСКИЙ СБРОС, 365°F (185°C)

        ПРИНАДЛЕЖНОСТИ
        Выберите 1 для индивидуальной изоляционной оболочки, O для отсутствия изолирующей оболочки
        Секция “Е” Компонент
        0 НЕТ
        1 ИЗОЛЯЦИОННАЯ РУБАШКА, МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА 400°F (204°C)
        МЕТРИЧЕСКИЕ МОНТАЖНЫЕ ОТВЕРСТИЯ
        Поставьте букву «М» в секции F, если требуются метрические монтажные отверстия.
        Если требуются стандартные британские монтажные отверстия, секцию F можно оставить пустой
        Секция “F” Метрические монтажные отверстия
        М Монтажные отверстия M8 x 1,25 с метрической резьбой

        Потребление пара растительными объектами

        Дом / Узнать о паре /

        Потребление пара растительными предметами

        Содержимое

        • Инженерные единицы
        • Что такое пар?
        • Перегретый пар
        • Качество пара
        • Теплопередача
        • Методы оценки расхода пара
        • Измерение потребления пара
        • Тепловой рейтинг
        • Энергопотребление резервуаров и чанов
        • Отопление с помощью змеевиков и кожухов
        • Обогрев чанов и резервуаров с помощью впрыска пара
        • Потребление пара трубами и воздухонагревателями
        • Потребление пара теплообменниками
        • Потребление пара растительными предметами
        • Энтропия – основное понимание
        • Энтропия – ее практическое применение

        Назад, чтобы узнать о паре

        Потребление пара производственными объектами

        Потребление пара другими обычными производственными объектами, включая нагревательные батареи, калориферы, сушильные цилиндры, прессы и трассирующие линии.

        Примеры в следующих разделах этого Модуля представляют собой пересмотр ранее упомянутого оборудования и показывают потребление пара другими обычными элементами установки.

        Аккумуляторы обогревателей​

        Большинство производителей тепловентиляторов и батарей воздухонагревателей указывают мощность своего оборудования в кВт. Из этого можно определить скорость конденсации путем деления мощности оборудования (в кВт) на энтальпию испарения пара при рабочем давлении (в кДж/кг), чтобы получить расход пара в кг/с.

        Умножение результата на 3 600 даст кг/ч.

        Если данные производителя отсутствуют, но известно следующее:

        • Объемный расход воздуха.
        • Повышение температуры.
        • Давление пара.
        • Пример 2.14.1 2 м.

          Скорость воздуха в воздуховоде 3 м/с, пар на батарею подогревателя подается под давлением 3 бари, удельная теплоемкость воздуха принята 1,3 кДж/м³ °С.

          Нагревающие калориферы результат в кг/с (см.
          уравнение 2.8.1). Тем не менее, калориферы часто слишком велики для систем, которые они обслуживают, потому что:

          • Первоначальные расчеты тепловой нагрузки здания, которое они обслуживают, включают многочисленные и чрезмерно осторожные факторы безопасности.
          • Сам водонагреватель будет выбран из стандартного диапазона, поэтому будет выбран первый размер из расчетной нагрузки.
          • Производитель водонагревателя включает в оборудование собственный коэффициент безопасности.

          Оценка фактической нагрузки в любой момент времени может быть получена, если известны температуры подачи и обратки, а также скорость откачки. Обратите внимание, однако, что напор на стороне нагнетания влияет на производительность насоса, и это может быть или не быть постоянным.

          Пример 2.14.2

          4 л/с низкотемпературной горячей воды (подача/возврат = 82/71 °C) перекачивается по системе отопления.

          Определить тепловую мощность:

          • Тепловая мощность = Расход воды х удельная теплоемкость воды х изменение температуры
          • Тепловая мощность = 4 л/с x 4,19 кДж/кг °C x (82–71 °C)
          • Тепловая мощность = 184 кВт

          Альтернативным методом оценки нагрузки на нагревательный калорифер является рассмотрение отапливаемого здания. Расчеты тепловой нагрузки могут быть осложнены такими факторами, как:

          • Замена воздуха.
          • Коэффициенты теплопередачи через стены, окна и крыши.

          Однако разумную оценку можно получить, взяв объем здания и допустив теплопроизводительность 30 Вт/м³. Это даст рабочую нагрузку при внутренней температуре около 20 °C, когда наружная температура составляет около -1 °C.

          Типичные температуры подачи и возврата для:

          • Системы низкотемпературного горячего водоснабжения (LTHW) составляют 82 °C и 71 °C (ΔT = 11 °C).
          • Системы с подогревом воды средней температуры (MTHW) имеют температуру 94 °C и 72 °C (ΔT = 22 °C).

          Значения для систем высокотемпературного горячего водоснабжения (HTHW) значительно различаются и должны проверяться для каждого отдельного применения.

          Пример 2.14.3

          Поток пара к нагревательному калориферу был измерен как 227 кг/ч при температуре наружного воздуха 7 °C и температуре внутри 18 °C.

          Если наружная температура падает до -1 °С, а внутренняя температура составляет 19°C, определите примерный расход пара. Это можно рассчитать по пропорциональности.

          Водонагреватели для хранения горячей воды

          Водонагреватели для хранения горячей воды предназначены для повышения температуры всего их содержимого от холодной до температуры хранения в течение определенного периода времени .

          Типичные значения для Великобритании:

          • Температура холодной воды 10 °C
          • Температура горячей воды 60 °C

          Время нагрева (также называемое «время восстановления») = 1 час.

          Массу нагреваемой воды можно определить по объему сосуда. (Для воды плотность ρ = 1000 кг/м³ и удельная теплоемкость (c p ) = 4,19 кДж/кг°C).

          Пример 2.14.4

          Накопительный калорифер состоит из цилиндрического сосуда диаметром 1,5 м и высотой 2 м. Содержимое сосуда нагревают до 60°С за 1 час.
          Температура поступающей воды 10 °C, давление пара 7 бар изб.

          Определить расход пара:

          Сушильные цилиндры

          Сушильные цилиндры значительно различаются по конструкции и применению и, следовательно, по потреблению пара.

          Помимо большого разнообразия размеров, давления пара и рабочей скорости, цилиндры могут осушаться через раму машин, как в сушилках для текстильных банок, или с помощью системы продувки в случае высокоскоростных бумагоделательных машин . И наоборот, пленочные сушилки и тихоходные бумагоделательные машины могут использовать отдельные конденсатоотводчики на каждом цилиндре. Спрос будет варьироваться от небольших постоянных потерь от хлопчатобумажной нити размером с цилиндр для сушки до больших нагрузок на мокром конце
          в бумагоделательной машине или в пленочной сушилке.

          Из-за этого точные цифры можно получить только путем измерения. Однако используются определенные надежные формулы, которые позволяют оценить расход пара в разумных пределах.

          В случае сушильных машин для текстильных барабанов подсчет количества цилиндров и измерение окружности и ширины каждого из них приведет к общей площади поверхности нагрева. Два конца каждого цилиндра должны быть включены, и 0,75 м² на каждый цилиндр должны быть добавлены для покрытия голов и рамок кукол, за исключением случаев, когда используются индивидуальные ловушки. Потери на излучение от машины при стоянии, измеренные в кг пара в час, можно оценить, умножив
          общей площади в 2,44 раза. Текущая нагрузка в кг в час будет получена с использованием коэффициента 8,3. (В имперских единицах площадь будет измеряться в квадратных футах, а соответствующие коэффициенты будут равны 0,5 и 1,7 соответственно). Это основано на машинной сушке штучных изделий со скоростью от 64 до 73 метров в минуту (от 70 до 80 ярдов в минуту), но с учетом поправок может быть использовано для машин, работающих в других условиях.

          Коэффициенты в приведенном выше уравнении являются константами, полученными опытным путем:

          1,5 = коэффициент, применяемый к цилиндрическим осушителям.

          2 550 = Средняя энтальпия воды + энтальпия испарения, необходимая для испарения влаги.

          1,26 = Средняя удельная теплоемкость материала.

          Сушильные цилиндры, как правило, имеют большую пусковую нагрузку из-за огромного объема парового пространства и массы нагреваемого металла, поэтому при расчете параметров конденсатоотводчиков следует допускать трехкратную рабочую нагрузку. Следует также помнить, что воздух может вызвать особые трудности, такие как длительное время прогрева и неровная поверхность

          Прессы

          Прессы, как и сушильные цилиндры, бывают всех форм, размеров и рабочего давления и используются для многих целей, таких как формование пластиковых порошков, подготовка ламинатов, производство автомобильных шин (см. рис. 2.14.4) и производство фанеры. . Иногда они также включают цикл охлаждения.

          Очевидно, что было бы трудно рассчитать паровую нагрузку с какой-либо точностью, и единственный способ получить достоверные результаты — измерение.

          Этот тип оборудования может быть «открытым», допускающим потери излучения в атмосферу, или «закрытым», когда две поверхности нагрева фактически изолированы друг от друга изделием. Несмотря на то, что продукт поглощает некоторое количество тепла, конечным результатом является то, что потребление пара почти одинаково независимо от того, работает установка или простаивает, хотя при открытии и закрытии будут возникать колебания.

          Потребление пара иногда можно оценить с помощью базового уравнения теплопередачи 2.5.3:

          Иногда можно использовать значения U, показанные на рис. 2.9.1. Они могут дать разумные результаты в случае больших тигельных прессов, но менее точны, когда рассматривается небольшое количество пресс-форм сложной формы, в основном из-за сложности оценки площади поверхности.

          Особенностью данного типа установок является малый паровой объем и относительно высокая паровая нагрузка при прогреве с холода. Чтобы учесть это и колебания нагрузки, размеры конденсатоотводчиков следует выбирать с коэффициентом, в 2 раза превышающим текущую нагрузку. Регулирование температуры может быть очень точным с помощью редукционных клапанов прямого действия с пилотным управлением, обеспечивающих постоянное и постоянное давление пара, соответствующее требуемой температуре поверхности. Они рассчитаны просто на расчетную паровую нагрузку.

          Трубопроводы с обогревом

          Трубопроводы, по которым проходят вязкие жидкости, часто поддерживают при повышенной температуре с помощью пароспутников. Обычно они состоят из одного или нескольких паропроводов малого диаметра, проходящих вдоль продуктового трубопровода, причем все они покрыты изоляцией.

          Теоретически точный расчет расхода пара затруднен, так как он зависит от:

          • Степень контакта между двумя линиями и использование теплопроводных паст.
          • Температура продукта.
          • Длина, перепад температуры и давления вдоль трассирующих линий.
          • Температура окружающей среды.
          • Скорость ветра.
          • Коэффициент излучения облицовки.

          На практике обычно можно с уверенностью предположить, что линия трассеров просто восполняет радиационные потери от самой производственной линии. Исходя из этого, расход пара
          трассерной линии можно принять за текущую нагрузку, равную радиационным потерям из продуктовых линий.

          В таблице 2.14.1 приведены потери тепла в изолированных трубах с толщиной изоляции 50 или 100 мм.

          Пример 2.14.5

          Труба длиной 50 м x 200 мм содержит жидкий продукт при температуре 120 °C. Температура окружающей среды составляет 20 °C, труба имеет изоляцию 50 мм, а к трассеру(ам) подается пар под давлением 7 бари.

          Определить расход пара:

          Для трубопроводов с рубашкой теплопотери можно принять такими же, как и для паропровода, диаметр которого равен диаметру рубашки; также принимая во внимание любую изоляцию.

          При выборе параметров конденсатоотводчиков следует использовать коэффициент, умноженный на 2-кратную рабочую нагрузку, чтобы учесть условия запуска, но любой клапан регулирования температуры может быть рассчитан только на расчетную нагрузку.

          Выбор размера линии обогревателя

          В примере 2.14.5 нагрузка пароспутника рассчитывается на основе потерь тепла из трубы.

          На практике размер линии обогрева не соответствует этим потерям тепла. В таблице 2.14.2 показана полезная тепловая мощность стальных и медных трубопроводов диаметром 15 мм и 20 мм, работающих при различных давлениях, а также продуктовых трубопроводов при различных температурах. В таблице приведены потери тепла из линий обогрева в окружающий воздух через изоляцию.

          В примере 2.14.5 потери тепла из трубы составили 97 Вт/м. Линия обогрева должна быть в состоянии обеспечить по крайней мере эту скорость теплопередачи.

          Таблица 2.14.2 показывает, что по интерполяции полезная тепловая мощность стальной линии обогрева диаметром 15 мм составляет 33 Вт/м при температуре продукта 120 °C и давлении пара 5 бари.

          Количество трассеров, необходимых для поддержания температуры продукта на уровне 120 °C, составляет:

          Таким образом, для этого применения потребуются три 15-мм стальных трассера, как показано на рис. 2.14.9..

          Начало страницы

          Предыдущий – Потребление пара теплообменниками Далее – Энтропия – базовое понимание

          Стационарное электрическое оборудование для обогрева помещений | UpCodes

          424.1 Область применения

          В этой статье рассматривается стационарное электрическое оборудование, используемое для обогрева помещений. Для целей настоящей статьи к отопительному оборудованию относятся нагревательные кабели, тепловентиляторы, бойлеры, системы центрального отопления или другое стационарное электрическое оборудование для обогрева помещений. Эта статья не распространяется на технологическое отопление и кондиционирование воздуха в помещении.

          424.2 Определения

          Определения в этом разделе применяются только в рамках данной статьи.

          Нагревательная панель. Полная сборка с соединительной коробкой или гибким кабелепроводом для подключения к ответвленной цепи.

          Комплект нагревательных панелей. Жесткий или нежесткий узел, снабженный ненагревающимися проводами, или узел клеммного соединения, идентифицированный как пригодный для подключения к системе электропроводки.

          424.3 Прочие товары

          424.4 Ответвленные цепи

          (A) Требования к ответвленным цепям

          (B) Размеры ответвленных цепей

          Провода ответвлений для стационарного электрического оборудования для обогрева помещений и любых связанных двигателей должны иметь размер не менее 125 процентов Загрузка.

          424.6 Перечисленное оборудование

          Электрические плинтусные нагреватели, нагревательные кабели, канальные нагреватели и системы лучистого отопления должны быть перечислены и маркированы.

          424.9 Общие положения

          Устанавливаемые на заводе розетки, которые являются частью стационарно установленного электрического нагревателя плинтуса, или розетки, предусмотренные как отдельный узел электрического нагревателя плинтуса, должны быть разрешены вместо розеток, которые требуется 210. 52. Розетки таких розеток не должны подключаться к цепям обогревателя плинтуса.

          Информационное примечание. Перечисленные обогреватели плинтуса содержат инструкции, которые могут не разрешать их установку ниже розеток.

          424.10 Специальное разрешение

          Стационарное электрообогревающее оборудование и системы, установленные способами, отличными от тех, которые предусмотрены в настоящей статье, допускаются только по специальному разрешению.

          424.11 Провода питания

          Стационарное электрическое оборудование для обогрева помещений, требующее наличия проводов питания с изоляцией более 60°C, должно иметь четкую и постоянную маркировку. Эта маркировка должна быть хорошо видна после установки и должна располагаться рядом с коробкой полевого подключения.

          424.12 Места

          (A) Подверженные физическому повреждению

          Стационарное электрическое оборудование для обогрева помещений, подверженное физическому повреждению, должно быть защищено утвержденным способом.

          (B) Влажные или влажные помещения

          Обогреватели и сопутствующее оборудование, установленное во влажных или влажных местах, должны быть перечислены для таких мест и должны быть сконструированы и установлены таким образом, чтобы вода или другие жидкости не могли попасть или скапливаться в проводных секциях, электрических сетях или на них. компоненты или воздуховоды.

          Информационное примечание № 1: См. 110.11 для оборудования, подвергающегося воздействию разрушающих агентов.

          Информационное примечание № 2: См. 680.27(C) для площадок бассейна.

          424.13 Расстояние от горючих материалов

          Стационарное электрическое оборудование для обогрева помещений должно быть установлено таким образом, чтобы обеспечить необходимое расстояние между оборудованием и соседним горючим материалом, если только оно не указано для установки в непосредственном контакте с горючим материалом.

          424.19 Средства разъединения

          Должны быть предусмотрены средства для одновременного отключения нагревателя, контроллера(ов) двигателя и дополнительных устройств защиты от перегрузки по току всего стационарного электрического обогревательного оборудования от всех незаземленных проводников. Если нагревательное оборудование питается более чем от одного источника, фидера или ответвления, средства отключения должны быть сгруппированы и обозначены как имеющие несколько средств отключения. Каждое средство отключения должно одновременно отключать все незаземленные проводники, которыми оно управляет. Отключающие средства, указанные в 424.19(А) и (В) должны иметь номинальный ток не менее 125 % от общей нагрузки двигателей и нагревателей и должны иметь возможность блокировки в открытом положении в соответствии с 110.25.

          (A) Нагревательное оборудование с дополнительной защитой от перегрузки по току

          Средства отключения для стационарного электрического обогревательного оборудования с дополнительной защитой от перегрузки по току должны находиться в пределах видимости от дополнительного(их) устройства(а) защиты от перегрузки по току на стороне питания этих устройств, если плавкие предохранители и, кроме того, должны соответствовать либо 424.19(А)(1) или (А)(2).

          (1) Нагреватель без двигателя мощностью выше 1 / 8 Мощность в л. с. Защита от перегрузки по току

          (1) Без двигателя или с двигателем Не более 1 / 8 Мощность в л.с.

          (2) Более 1 / 8 Мощность в л.с.0003

          В качестве средства отключения, требуемого настоящей статьей, допускается использование выключателя(ей) агрегата(ов) с маркировкой положения “выключено”, который является частью стационарного нагревателя и отключает все незаземленные проводники, если для типов помещений предусмотрены другие средства отключения

          (1) Многоквартирные дома

          (2) Двухквартирные дома

          (3) Односемейные дома

          (4) Прочие жилые помещения

          424.20 Коммутационные устройства с термостатическим управлением

          (A) Использование как контроллеров, так и разъединителей

          Коммутационные устройства с термостатическим управлением, а также комбинированные термостаты и переключатели с ручным управлением могут использоваться как контроллеры и разъединители при условии, что они отвечают всем следующим условиям:

          1. При условии с отмеченным положением «выключено»
          2. Непосредственно размыкает все незаземленные проводники при ручном переводе в положение «выключено»
          3. Сконструирован таким образом, что цепь не может быть включена автоматически после того, как устройство было вручную переведено в положение «выключено»
          4. Расположены, как указано в 424. 19
          5. Расположены в доступном месте

          (B) Термостаты, которые не прерывают напрямую все незаземленные проводники

          424.21 Выключатель и автоматический выключатель для индикации

          424.20 Защита от сверхтока

          424.20 – Контурные устройства

          (B) Резистивные элементы

          Нагревательные элементы резистивного типа в электрическом оборудовании для обогрева помещений должны быть защищены от тока не более 60 ампер. В оборудовании, рассчитанном на ток более 48 ампер и использующем такие элементы, нагревательные элементы должны быть разделены, и каждая разделенная нагрузка не должна превышать 48 ампер. Если разделенная нагрузка меньше 48 ампер, номинал дополнительного устройства защиты от перегрузки по току должен соответствовать 424.4(В). Котел, в котором используются погружные нагревательные элементы резистивного типа, содержащиеся в штампованном сосуде, соответствующем стандарту ASME, должен соответствовать требованиям 424.72(A).

          (C) Устройства защиты от перегрузки по току

          Дополнительные устройства защиты от перегрузки по току для разделенных нагрузок, указанных в 424. 22(B), должны соответствовать всем следующим условиям:

          1. Устанавливаться на заводе внутри или на корпусе нагревателя или поставляться для использования с нагревателем в качестве отдельного узла производителем нагревателя
          2. Быть доступным
          3. Подходить для защиты параллельных цепей

          Информационное примечание: См. 240.10.

          Если для обеспечения защиты от перегрузки по току для разделенных нагрузок используются плавкие предохранители, допускается использование одного средства отключения в качестве средства отключения для всех разделенных нагрузок.

          Информационное примечание № 1: Для дополнительной защиты от перегрузки по току см. 240.10.

          Информационное примечание № 2: Средства отключения патронных предохранителей в цепях любого напряжения см. 240.40.

          (D) Проводники ответвленной цепи

          Проводники, питающие дополнительные устройства защиты от перегрузки по току, считаются проводниками ответвленной цепи.

          Если нагреватели имеют номинальную мощность 50 кВт или более, допускается, чтобы проводники, питающие дополнительные устройства защиты от перегрузки по току, указанные в 424.22(C), имели сечение не менее 100 % паспортной мощности нагревателя при условии, что все соблюдены следующие условия:

          1. На нагревателе указано минимальное сечение проводника.
          2. Размер проводников не меньше указанного минимального размера.
          3. Термостат управляет циклической работой оборудования.

          (E) Проводники для разделенных нагрузок

          Сечения проводников между нагревателем и дополнительными устройствами защиты от перегрузки по току должны быть рассчитаны не менее чем на 125 процентов обслуживаемой нагрузки. Дополнительные устройства защиты от перегрузки по току, указанные в 424.22(С), должны защищать эти проводники в соответствии с 240.4.

          Если нагреватели имеют номинальную мощность 50 кВт и более, допустимая нагрузка проводников полевой проводки между нагревателем и дополнительными устройствами защиты от перегрузки по току должна составлять не менее 100 % нагрузки их соответствующих разделенных цепей при условии, что все выполняются следующие условия:

          1. На нагревателе указано минимальное сечение проводника.
          2. Размер проводников не меньше указанного минимального размера.
          3. Устройство, активируемое температурой, управляет циклической работой оборудования.

          424.28 Заводская табличка

          (A) Требуется маркировка

          Каждая единица стационарного электрического обогревательного оборудования должна быть снабжена заводской табличкой с идентификационным наименованием и нормальным номиналом в вольтах и ​​ваттах или в вольтах и ​​амперах.

          Электрическое оборудование для обогрева помещений, предназначенное для использования только на переменном токе, только на постоянном токе или на обоих, должно иметь соответствующую маркировку. В маркировке оборудования, состоящего из двигателей свыше 1 / 8 л.с. и других нагрузок, должны указываться мощность двигателя в вольтах, амперах и частоте, а также тепловая нагрузка в вольтах и ​​ваттах или в вольтах и ​​амперах.

          (B) Расположение

          Эта заводская табличка должна быть расположена так, чтобы ее можно было увидеть или получить к ней доступ после установки.

          424.29 Маркировка нагревательных элементов

          Все нагревательные элементы, заменяемые в полевых условиях и являющиеся частью электронагревателя, должны иметь четкую маркировку с номиналами в вольтах и ​​ваттах или в вольтах и ​​амперах.

          424.34 Конструкция нагревательного кабеля

          Собранные на заводе необогреваемые провода нагревательных кабелей, если таковые имеются, должны иметь длину не менее 2,1 м (7 футов).

          424.35 Маркировка нагревательных кабелей

          Каждая единица должна быть маркирована идентификационным названием или идентификационным символом, каталожным номером и номиналами в вольтах и ​​ваттах или в вольтах и ​​амперах.

          424.36 Зазоры проводки в потолках

          Проводка, расположенная над потолками с подогревом, должна располагаться на расстоянии не менее 50 мм (2 дюйма) от потолка с подогревом. Сила тока проводников должна рассчитываться на основе предполагаемой температуры окружающей среды не ниже 50°C (122°F) с применением поправочных коэффициентов в соответствии с 310. 15(B)(1). Если эта проводка расположена над теплоизоляцией толщиной не менее 50 мм (2 дюйма), она должна подвергаться поправке на окружающую среду в соответствии с 310.15(B)(1).

          424.38 Ограничения по площади

          (A) Выход за пределы помещения или зоны

          Нагревательным кабелям разрешается выходить за пределы помещения или зоны, из которой они выходят, если это не запрещено пунктом 424.38(B).

          (B) Использование не разрешено

          Греющие кабели не должны прокладываться следующим образом:

          1. В шкафах, кроме указанных в 424.38(C)
          2. Поверх стен, где стена пересекает потолок
          3. Над перегородки, доходящие до потолка, если только они не изолированы одиночными трассами встроенного кабеля
          4. Под стенами или сквозь них
          5. Над шкафами, зазор которых от потолка меньше минимального горизонтального размера шкафа до ближайшего края шкафа, открытого в комнату или зону
          6. В стенках ванн и душевых
          7. Под шкафами или аналогичные встроенные устройства, не имеющие зазора до пола

          (C) В потолках туалетов в качестве низкотемпературных источников тепла для регулирования относительной влажности

          -температурные источники тепла для контроля относительной влажности при условии, что они используются только на тех участках потолка, которые не загораживают пол.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
