Расширительный бак системы отопления — это элемент отопительного контура, основной задачей которого является приём избытка теплоносителя, возникающего в процессе нагревания всей системы отопления.

В процессе нагревания теплоноситель расширяется. Так как весь комплекс отопительного оборудования представляет собой замкнутую систему, то в ней возникает избыточное давление. При превышении допустимого показателя давления произойдет разрыв отопительного элемента, например трубы или крана. В результате вся система отопления выйдет из строя. Компенсировать избыточное давление в отопительной системе, вызванное нагревом теплоносителя — задача расширительного бака.

Принцип работы подобного бака прост. Его установка позволяет увеличить объем системы отопления при нагреве теплоносителя, что гарантирует сохранение уровня давления в допустимых пределах. Как уже было отмечено ранее, компенсация избыточного давления предотвратит появление неисправностей в отопительной системе загородного дома.

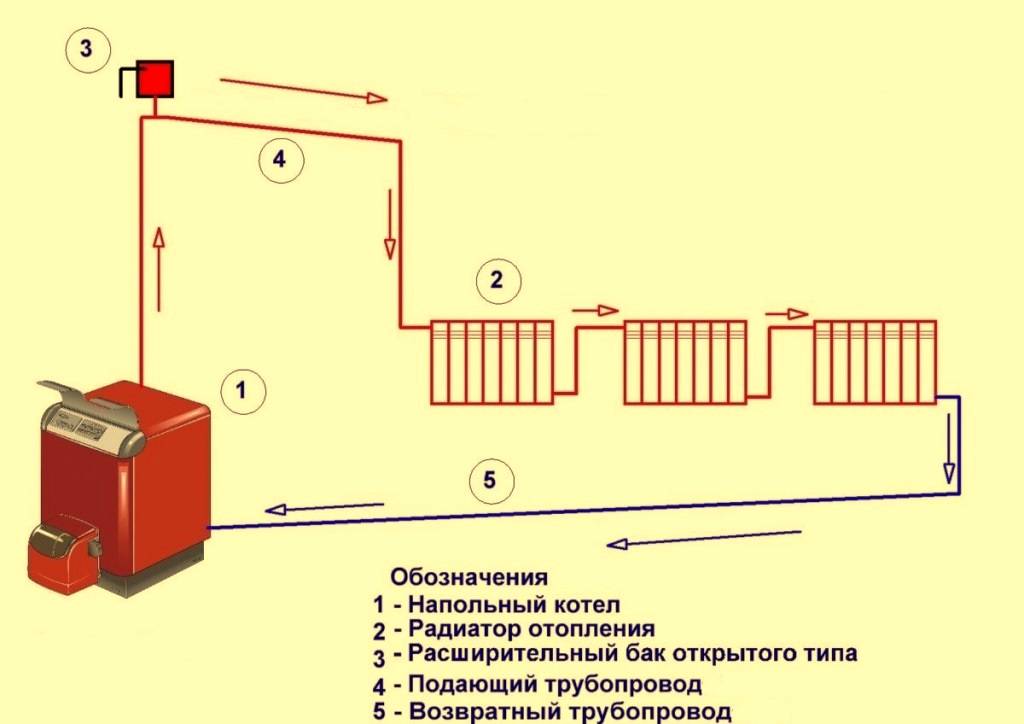

Тип установленной отопительной системы влияет на монтаж расширительного бака. Баки открытого типа применяются в системах отопления, где циркуляция теплоносителя происходит естественным образом, то есть давление в системе приблизительно соответствует атмосферному. Баки закрытого типа монтируют в таких системах, где циркуляция теплоносителя происходит за счет работы специального насоса.

Типы расширительных баков для отопления

Различают два типа расширительных бачков для отопления:

• Открытые. Используются в системах, где циркуляция теплоносителя происходит естественным образом. Другими словами, жидкость перемещается «самостоятельно», за счет перепада давления.
• Закрытые. Применяются в системах, где циркуляция теплоносителя происходит за счет работы специального насоса.

Расширительный бак системы отопления закрытого типа

Расширительный бак закрытого типа (мембранного типа) представляет собой закрытую емкость, в которой установлена эластичная мембрана. Мембрана делит расширительный бак на две полости. В одной из них находится воздух под давлением, а в другой излишки теплоносителя.

Принцип работы очень прост. Перед пуском системы посредством автомобильного насоса закачивают в воздушную камеру расширительного бака воздух. Величина давления воздуха должна быть примерно равна начальному давлению системы отопления. При увеличении давления в системе отопления избытки теплоносителя попадают в расширительный бак, так как давление в воздушной камере становится меньше, чем в системе отопления. За счет эластичной мембраны объем камеры с теплоносителем увеличивается, тем самым компенсируется избыточное давление в системе отопления. При понижении давления теплоносителя воздушная камера расширяется, тем самым компенсируется давление теплоносителя.

Расчет закрытого (мембранного) расширительного бака

Для того, чтобы рассчитать объем расширительного бака, потребуется найти отношение избыточного объема теплоносителя в процессе нагревания к коэффициенту заполнения расширительного бака. Формула выглядит следующим образом:

Показатель избыточного объема теплоносителя, который возникает в результате его нагрева, можно рассчитать путем умножения значения полного объема системы на коэффициент объемного расширения теплоносителя.

Определение коэффициента заполнения расширительного бака

Коэффициент заполнения бака показывает, какой максимально допустимый процент объема расширительного бака может занимать теплоноситель.

Для расчета данного показателя применяется формула:

Показатель предварительного давления газа в баке (Р газа) определяется по формуле:

Для того, чтобы найти значение гидростатического давления системы отопления, необходимо подставить значения в представленную ниже формулу:

При расчете необходимо помнить о следующих нюансах. Прежде всего, коэффициент заполнения расширительного бака должен составлять меньше 50%. Установка бака с таким показателем обезопасит владельцев дома и продлит эксплуатационный срок оборудования.

Следующий момент: размещение расширительного бака после циркуляционного насоса. В таком случае предварительное давление газа следует рассчитывать по формуле:

Баки закрытого типа можно установить в любое место системы отопления. Тем не менее, рекомендуется их размещать в наиболее низкую точку системы отопления в обратной ветке перед циркуляционным насосом. Исходя из объема, в процессе монтажа расширительного бака можно задействовать трубы диаметром PN20 и более. Для того, чтобы предотвратить накопление воздуха в подводящей трубе, можно установить в месте стыковки бака с трубопроводом специальный клапан, позволяющий стравить образовавшийся воздух. Перед запуском системы отопления требуется создать предварительное давление в баке, равном P газа.

ETX – Вт

ЕТХ — Вт Расширительные баки для непитьевой воды серии

ETX, ETSX предназначены для использования в коммерческих и жилых трубопроводах водяных систем отопления с замкнутым контуром для контроля теплового расширения горячей воды и поддержания давления в системе ниже настройки сброса предохранительного клапана. Стальной бак под давлением имеет прочную расширительную мембрану, которая предотвращает контакт воды с воздухом в баке. Эта прочная диафрагма сводит к минимуму потери воздухообмена и обеспечивает длительный и безотказный срок службы системы. Модель ETX монтируется для подачи трубопровода, а модель ETSX устанавливается отдельно. Доступен в различных моделях и размерах. Максимальное давление: 75 фунтов на кв. дюйм (5,3 бар) для ETX и 100 фунтов на кв. дюйм (6,9 бар).бар) для ETSX.

Характеристики

• Модели устанавливаются на трубопровод подачи или устанавливаются отдельно
• Контролирует тепловое расширение горячей воды и поддерживает давление в системе
• Сводит к минимуму потери воздухообмена и обеспечивает длительный и безотказный срок службы системы
• Для использования в трубопроводах водяных систем отопления с замкнутым контуром

• Литература

  • Инструкции по установке — ETX, ETSX
  • Рекламный проспект — комплект Watts Pro Hydronic (HP)
  Спецификация
  • — ETX

{{/если}}

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретного ETX 9.

0003

Посмотреть все модели

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

{{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#if Ремкомплекты}}

Комплекты

{{#каждый ремонтный комплект}}

{{#если URL-адрес изображения}} {{еще}} {{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#если функции}}

{{#каждая функция}}
• {{этот}}
{{/каждый}}

{{/если}} {{/каждый}}

{{/если}} {{/каждый}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Информация об утверждении/сертификации

Информацию об утверждении для конкретного продукта см.

в листе технических характеристик продукта (см. раздел «Литература» выше) или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:

АССЭ	CSA	Сертификаты FM	НСФ
UL	УЛК	УСК	WQA

Расширительный бак бойлера и водяные системы отопления

Вы когда-нибудь боялись, что ваш водонагреватель может взорваться из-за громкого хлопка, который он издает каждый раз, когда вы выключаете душ? Или вы были параноиком, когда эксперт по HVAC сказал вам, что ваш расширительный бак бойлера необходимо заменить, но даже не удосужился сказать вам, почему?

Итак, мы здесь, чтобы сказать вам, что вам совершенно нечего бояться.

Расширительные баки котла являются неотъемлемой частью вашей системы водяного отопления, даже если о них не так уж часто говорят. В этой статье мы обсудим расширительные баки котла.

Ознакомьтесь с нашими услугами по доставке мазута Свяжитесь с нами, чтобы запланировать доставку топлива

Что такое расширительный бак котла?

Содержание

• 1 Что такое расширительный бак котла?
• 2 Что такое гидроудар?
• 3 Типы расширительных баков для котлов
  • 3.1 Стальные расширительные баки для котлов
  • 3.2 Расширительные баки для баллонов
• 4 Правильно ли работает ваш расширительный бак?
  • 4.1 Заключение
• 5 Позвоните в NJEasy для быстрой и доступной доставки мазута

Как следует из названия, расширительные баки бойлера обеспечивают дополнительное пространство, чтобы вода могла выходить, когда нагретая вода расширяется. Он напоминает небольшой бак, который находится поверх основного бака вашего водогрейного котла.

Если вы внимательно посмотрите на расширительный бачок котла, то увидите, что посередине находится диафрагма, разделяющая бачок на две части. Первая секция – это место выхода расширительной воды. Вторая секция представляет собой воздушную подушку, которая помогает компенсировать любые изменения внутри бака, одновременно регулируя нарастание давления от нагретой воды.

Первоначальная конструкция этих резервуаров включает только одну секцию вместо двух. Тем не менее, необходимо внести улучшения, чтобы предотвратить попадание воздуха в котел, что может вызвать эрозию.

Расширительный бак предназначен для помощи в процессе нагрева и охлаждения воды. Они в основном устраняют причины гидравлических ударов или гидравлического удара, которые приводят к громкому гулу.

Подробнее об этом гидроударе и его симптомах мы поговорим ниже.

Свяжитесь с нами сегодня

Что такое гидроудар?

Если вы когда-нибудь замечали громкий хлопок каждый раз, когда выключаете воду, это происходит из-за изменений потока воды, которые часто приводят к шоку. Это то, что мы считаем гидравлическим ударом или гидравлическим ударом.

Это очень распространенное явление, но, к сожалению, оно приводит к износу водонагревателя. Эти громкие удары могут привести к ухудшению состояния ваших трубопроводов и систем отопления, и, кроме того, шум, несомненно, раздражает.

Просто установив расширительный бак котла, вы избавитесь от этой проблемы и сохраните свою систему отопления на долгие годы.

Типы расширительных баков для котлов

При выборе расширительного бака для котла у вас есть два варианта – стальной и баллонный. Ниже мы подробно рассмотрим каждый из них.

Стальные расширительные баки для бойлеров

Стальной расширительный бак — это то, что мы часто видим в старых домах.

Это оригинальный расширительный бак котла, который используется уже несколько десятилетий и не имеет диафрагмы. Итак, поскольку вода и воздух соприкасаются друг с другом, один из способов, который производители рассматривают как способ избежать возможности коррозии, — это использовать стальной материал для резервуара.

Еще одна особенность, которую вы увидите в этом типе резервуара, — это небольшое окошко, называемое смотровым стеклом, которое позволяет вам видеть соотношение воды и воздуха внутри. Правильное соотношение зависит от нескольких факторов, таких как материал, используемый для конвектора, сколько воды может вместить резервуар и другие.

Вы должны знать, что с этим типом бака может возникнуть множество проблем, таких как коррозия и неисправные прокладки, потому что нет разделения между воздухом и водой. Поэтому, если вы хотите его приобрести, обязательно обратитесь за профессиональной помощью, особенно в отношении правильного размера расширительного бака стального типа.

Ознакомьтесь с нашими услугами по доставке мазутаСвяжитесь с нами, чтобы запланировать доставку топлива

Расширительные баки-дозаторы

Расширительный бак-дозатор — это более новая модель, что означает, что они уже содержат диафрагму, которая делит бак на две секции. По этой причине бак служит дольше и может иметь меньше проблем.

В этом типе системы отопления воздух отделяется от воды, но должен быть удален из системы. Чтобы это сработало, вам нужно вызвать профессионала, чтобы убедиться, что вы применяете правильное давление в системе.

Как и в случае со стальным расширительным баком, специалисты по ОВиК также могут помочь определить правильный размер расширительного бака, который вам нужен для вашего котла.

Правильно ли работает расширительный бак?

Если величина давления, установленная в камере вашей системы отопления, не соответствует норме, велика вероятность того, что ваш расширительный бак не будет работать должным образом. Однако хорошо, что есть способ узнать, неправильно ли вы установили давление.

Для стальных расширительных баков: если предохранительный клапан сбрасывает горячую воду, то в баке могут быть проблемы с давлением. Вы также можете проверить уровень воды через смотровое стекло, чтобы увидеть, не упало ли давление.

Для расширительных баков-баллонов, с другой стороны, вы можете проверить давление на воздушной стороне диафрагмы, чтобы увидеть, нужно ли вам слить часть воды, чтобы расширительный бак снова наполнился воздухом.

Свяжитесь с нами сегодня, чтобы запланировать доставку мазута

Заключение

Многие домовладельцы предпочитают устанавливать в своей системе отопления один или несколько расширительных баков котла. К сожалению, не все из них толком понимают, для чего они нужны.

Они могут выглядеть маленькими и бесполезными, но эти системы регулируют давление внутри вашей системы отопления, когда вы нагреваете воду. Именно они помогут вам избежать многих проблем с баками котлов, таких как гидравлические удары и избыточное давление.

Хотите сохранить свою систему отопления на долгие годы? Позвоните в NJEasy сегодня и получите бесплатное предложение по установке!
