расчет для частного дома, принцип работы, как установить на фото и видео

Содержание:

1. Особенности парового отопления
2. Принцип работы парового отопления
3. Варианты схем парового отопления
4. Самостоятельный монтаж паровой системы
5. Виды паровых систем

Паровое отопление по-прежнему востребовано в частном жилом секторе, с помощью эффективной схемы парового отопления обогревают загородные коттеджи, дачные дома. Тем самым владельцы недвижимости предпочитают использовать в качестве носителя тепла пар.

Одно время принцип работы парового отопления использовался для теплоснабжения крупных зданий. Пар для этой цели получался в результате работы специальных устройств – парогенераторов или же он был побочным продуктом некоторых производственных процессов. Сейчас такой тип теплоснабжения успешно используется в собственных домовладениях.

Схема парового отопления частного дома состоит из обогревательных котлов компактных размеров и ее конструктивные элементы отличаются доступностью, поэтому она способна составить достойную конкуренцию традиционно используемым водяным системам.

Особенности парового отопления

В настоящее время схема парового отопления в частном доме представляет собой недорогое и одновременно эффективное решение проблемы теплоснабжения загородного строения.

Подобные отопительные системы обладают массой преимуществ, среди которых хочется выделить следующие:

• Высокий КПД. Оборудование способно работать на протяжении длительного времени без потери первоначальных характеристик. Использовать его выгодно по причине высокой производительности.
• В конструкции отсутствуют затраты теплоты. Данные положительные моменты достигаются в результате использования труб с меньшим сечением. Пар, в отличие от воды имеет хорошие теплоаккумулирующие характеристики, он отлично передает тепло посредством радиаторов.
• Даже самое большое помещение прогревается очень быстро. Согласно инструкциям, прилагаемым к паровому оборудованию, пар характеризуется невысокой инерционностью, поэтому и обогреваются комнаты с высокой эффективностью за короткое время.

Принцип работы парового отопления

До того как установить паровое отопление самостоятельно, необходимо разобраться с принципом его действия. Сначала воду в паровом котле доводят до состояния кипения, и она начинает испаряться. Затем пар поступает в трубы и радиаторы, а благодаря конденсации возвращается назад в нагревательный котел.

Воздух в трубах паровых отопительных конструкций не задерживается, поскольку вытесняется паром, подаваемым под высоким давлением, и поэтому проблемы с завоздушиванием в них отсутствуют. Наружу воздух выводится по воздухоотводным трубам.

Варианты схем парового отопления

В настоящее время существует большое количество отопительных схем, функционирующих при помощи такого теплоносителя как пар. Естественно, что цена создания системы теплоснабжения и ее эффективность напрямую зависят от того, какая задействована схема парового отопления.

В небольших по площади коттеджах и собственных домах часто пользуются отопительными системами с применением пара под низким давлением, порядка 100-170 кг/ кв.м. Не меньшей популярностью пользуются вакуумно-паровые конструкции – в них давление достигает 100 кг/кв.м.

Когда домовладение большое, разумным будет решение установить систему, работающую с высоким давлением такого теплоносителя как пар. Если создается паровое отопление – схема по такому типу предусматривает, что давление в магистралях может достигать 600 кг/кв.м.

Также паровые отопительные системы отличаются по способу возврата конденсата в нагревательный котел.

Они бывают:

• открытыми (разомкнутыми) – конденсат собирается в специальном баке и перекачивается после охлаждения в котел для последующего нагрева;
• закрытыми (замкнутыми) – в них монтируют широкого диаметра трубы, по которым конденсат возвращается в нагревательный агрегат самотеком.

Самостоятельный монтаж паровой системы

Самостоятельно обустроить паровую систему отопления несложно. Главное во время работы уделять внимание каждой детали и придерживаться определенных правил.

Создание парового теплоснабжения производится поэтапно:

Составление проекта. Данный документ необходимо утвердить в соответствующих государственных органах контроля. В нем указывают места расположения радиаторов, впускного клапана, нагревательного котла. Также потребуется чертеж отопительной конструкции и расчет парового отопления.

Подготовка котельной. Как видно на фото, при обустройстве помещения важно обеспечить его защиту. Для этого стены обшивают негорючим материалом, например, можно использовать листовой асбест. На этом этапе также заливают фундамент для монтажа котла.

Установка котла. Его помещают ниже уровня расположения трубопроводов и радиаторов. Это позволяет передвигаться пару по отопительной конструкции вверх. Одновременно конденсат станет направляться в котел самотеком. Читайте также: “Принцип работы и устройство парового котла – различия, преимущества”.

Монтаж трубопроводов и установка отопительных радиаторов. Основное, на что обязательно нужно обратить внимание – это правильный выбор типа труб (предпочтение желательно отдать медным изделиям) и диаметр изделий. Их необходимо монтировать в здании. Запрещено использовать пластик, который не способен выдерживать высокое давление в системе.

Когда создается паровое отопление в частном доме – схема предусматривает монтаж радиаторов путем использования сварки или резьбового соединения. Главное в этом вопросе – соблюдение герметичности, в противном случае трубы, находясь под высоким давлением, станут пропускать пар. Читайте также: “Как сделать паровое отопление в частном доме своими руками – виды систем, выбор котлов, труб”.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Установка нагревательного котла и датчиков. На теплоагрегате должен иметься манометр и прочие регулирующие устройства.

Тестирование работоспособности отопительной системы. Обычно для проведения таких работ следует пригласить профессионалов. Специалисты соответствующей квалификации выполнят правильно процедуру первого пуска агрегата и отопительной системы в полном соответствии с существующими нормами и стандартами.

Когда в процессе стартового запуска возникнут проблемы, тогда их срочно требуется устранить. Иначе эксплуатировать конструкцию теплоснабжения запрещено. На каждой батарее должно быть установлено два крана – один для регулировки температуры, а второй – для отключения системы.

Виды паровых систем

Котлы, которые используются, когда обустраивается схема парового отопления одноэтажного дома или здания большей этажности, представлены сегодня на рынке в широком ассортименте.

С их использованием оборудовать можно два типа схем:

• одноконтурную систему – обеспечивает обогрев дома паром;
• двухконтурную конструкцию – пар применяется не только для обогрева дома, но и для нагрева воды. Эти схемы удобны, практичны, функциональны и производительны.

Нагревательные котлы для паровых систем работают на разных видах топлива, например, угле и природном газе. Оборудовать паровой системой можно любой дом, вне зависимости от расстояния до газовой магистрали.

Паровое отопление – схемы, оборудование и комплектующие материалы

Многие обыватели, используя термин «паровое отопления», подразумевают под ним водяное. И это неправильно. Это похожие системы, только в первом случае в качестве теплоносителя используется насыщенный водяной пар с температурой +130°С (не больше). К тому же котел, который доводит воду до состояния пара, также имеет совершенно другую конструкции, сильно отличающуюся от котлов водяного отопления. Чтобы в дальнейшем наши читатели понимали, о чем идет речь, разберемся с паровым отоплением по всем позициям.

Особенности паровой системы

Если рассматривать систему парового отопления с чисто технологического процесса, то необходимо отметить, что тепловая энергия выделяется из двух процессов:

• Непосредственно от пара.
• И от процесса конденсации пара на внутренних стенках радиаторов.

Кстати, в процессе конденсации происходит высвобождение тепловой энергии, равной 2,3 МДж/кг. Это очень большая величина.

Паровой котел

Оборудование для выработки пара

Теперь можно перейти к основному источнику вырабатываемого тепла. В настоящее время промышленность предлагает три основных вида оборудования:

1. Паровой котел.
2. Паровая турбина. Она отличается от котла способом отбора пара.
3. Редукционно-охладительная установка (РОУ). По сути, эта установка отдельно от котла не работает. Ее основное назначение – снизить давление и температуру пара до необходимых показателей.

Внимание! В настоящее время система парового отопления в жилых помещениях не используется. Поэтому, если кто-то пытается его организовать в своем доме, то знайте, это запрещено законодательными актами.

Паровые установки применяются в производствах различного назначения, на больших заводах и фабриках. И то чаще всего это побочная система, которая снабжается паром, как отходом основного производства.

Стандартная схема

Классификация систем парового отопления

Мы уже упомянули о том, что кроме пара в качестве теплоносителя используется и конденсат. Так вот все системы парового отопления делятся на две группы, в основе которых лежит способ возврата конденсата в отопительный котел, где он пускается в повторный оборот.

1. Замкнутая. В этой схеме конденсат самотеком поступает по обратным трубам в котел.
2. Разомкнутая. Здесь конденсат собирается в специальной емкости, откуда насосом подается в котел.

Все остальные элементы отопления ничем не отличаются от водяного. В ней присутствуют трубы, радиаторы, запорная арматура и так далее.

Самодельная паровая система отопления

Отопление паром своими руками

В жилых помещениях использовать этот вид отопления нельзя, а, значит, в нежилых можно. Поэтому многие домашние мастера используют этот вариант для обогрева бань, гаражей, кладовок и сараев. Тем более, этот вид отопительной сети имеет ряд достаточно весомых преимуществ.

Преимущества

• Компактные габариты котла и системы в целом.
• Используются трубы небольшого диаметра.
• Низкая инертность.
• Быстрый нагрев помещений.

Недостатки

Без недостатков тоже не обошлось.

• Высокая температура приборов отопления. Есть большая вероятность получить ожоги.
• Невозможно регулировать температуру радиаторов.
• При движении пара по схеме создается шум.
• Невысокий срок службы всех элементов отопительной системы за счет высокой температуры теплоносителя.
• Сложная схема парового отопления, особенно обратного контура, по которому возвращается конденсат.

С достоинствами и недостатками парового отопления разобрались, возвращаемся к основному вопросу, можно ли соорудить паровое отопление своими руками? Ничего сложного в этом нет, если разобраться со схемой и с материалами, которые используются в ней. Начнем со схем. Их несколько видов, просто перечислим.

• Распределительный паропровод расположен вверху.
• Внизу.
• Используется как промежуточный паропровод.
• С прокладкой сухого или мокрого конденсатопровода.

Оптимальный вариант для домашнего использования позиция номер один. По сути, физика движения пара точно такая же, как и у горячей воды, так что не стоит здесь изобретать велосипед. Это самый простой и эффективный вариант.

Медные трубы для парового отопления

Теперь переходим к выбору котла. Для домашнего использования вам понадобится агрегат низкого давления. Эти приборы сегодня вы можете найти на рынке, проблем здесь нет. Можно соорудить паровой котел своими руками. Правда, это не самая простая конструкция. И если вы в этой сфере не специалист, то не стоит даже и начинать его сборку. Тем более, пар – это по своему агрессивный источник тепловой энергии, поэтому не рекомендуется устанавливать самодельные агрегаты. Используйте только сертифицированное оборудование.

Обращаем ваше внимание на технические характеристики паровых котлов:

• Давление пара на выходе – 6 атм.
• Температура теплоносителя – 130°С.

Внимание! Паровой котел обязательно устанавливается ниже уровня установки радиаторов и прокладки трубопроводов. В подвале устраивать котельную не стоит, лучше возвести дополнительное помещение с хорошо действующей вентиляцией.

Хотелось бы обратить ваше внимание, что паровые котлы могут работать на любом виде топлива. Поэтому производители выпускают различные модели. Хотя предпочтение отдается газовым котлам и твердотопливным.

Паровой котел в сборе

Комплектация

В первую очередь разберемся с трубами. Так вот пластиковые изделия в этой системе не устанавливаются. Они просто не выдержат такой высокой температуры. Бюджетный вариант – стальные трубы. Правда, у них очень низкий срок эксплуатации. Лучше всего, если будут использованы трубы из нержавейки или меди. Но это дорого.

В технологии сооружения трубной разводки самым главным критерием является создание герметичной отопительной системы. Поэтому трубы рекомендуется сваривать между собой. Можно использовать и резьбовое соединение, но необходимо, чтобы оно соответствовало высоким требованиям устойчивости к воздействию пара. Все то же самое относится и к запорной арматуре, манометрам и термометрам.

Что касается радиаторов отопления, то и тут выбор достаточно большой. Главное, чтобы они соответствовали техническим характеристикам котла, то есть вырабатываемому давлению и температуре теплоносителя. С давлением проблем возникнуть не должно, потому что стандартные батареи спокойно выдерживают 6 атм. Если хотите иметь запас прочности, тогда выбирайте модели, которые могут выдержать большее давление до 16 или 25 атм. Хотя во многих случаях это излишне.

Заключение по теме

Отопление с помощью насыщенного пара – дело реальное. Конечно, это не самый простой вариант, к тому же он требует больших денежных вложений, плюс высокое потребление топлива. Ведь, чтобы нагреть воду до +130°С, надо потратить большое количество энергоносителя. Расход получается двойной. Может быть, поэтому еще этот вид отопительной системы не очень популярен среди наших соотечественников.

Не забудьте оценить статью:

Паровое отопление в частном доме и на даче на базе печи или котла

Эффективное отопление дома – одна из важнейших задач каждого домовладельца. Интересным решением этой проблемы может стать паровая система отопления, принципы работы и устройство которой отличаются от обычных водяных контуров.

Это не самый простой вариант, со своими достоинствами и недостатками. Мы расскажем о правилах устройства и организации, особенностях системы с парообразным теплоносителем. Вы узнаете, как устроить паровое отопление в частном доме и как правильно его эксплуатировать.

Содержание статьи:

• Принцип работы паровой системы
• Особенности систем низкого давления
• Оценка преимуществ и недостатков
• Проектирование системы парового отопления
• Монтаж на базе дровяной печи
• Несколько полезных советов
• Выводы и полезное видео по теме

Принцип работы паровой системы

Когда вода кипит при постоянном давлении, она сохраняет свою температуру постоянной. Пар, образующийся в результате такого кипения, обладает значительным количеством тепловой энергии. В момент конденсации, т.е. при превращении пара в жидкость, эта энергия выделяется и передается в окружающую среду.

Этот принцип используется в работе систем парового отопления. В котле закипает вода, пар движется по трубам к радиаторам, конденсируется и разделяется с теплом, тем самым нагревая воздух в помещении.

Вода, полученная в процессе конденсации, продолжает двигаться по трубам и возвращается в специальный накопительный бак, откуда поступает в нагреватель естественным путем или принудительно с помощью насоса.

Фотогалерея

Фото

По схеме организации и принципу устройства паровое и водяное отопление схожи. В их состав входят аналогичные структурные элементы

Отличие состоит в том, что в отопительные приборы поступает пар, который при конденсации отдает теплоту испарения и уменьшается в объеме в сотни раз

По типу движения теплоносителя паровые системы также делятся на гравитационные и принудительные, равные водные правила проявляются при монтаже и организации

К особенностям конструкции паровых систем относится повышенная термостойкость, которой должны обладать отопительные приборы. Ведь температура поступающего в них пара может достигать +130º

Трубопроводы различаются внутри самих паровых систем. Подача пара осуществляется по паропроводам, которые должны быть шире по сечению и более устойчивы к тепловым воздействиям, чем конденсатопроводы, передающие конденсат в котел

По варианту возврата конденсата на отопление к котлу паровые контуры делятся на открытые и закрытые. Во-первых, конденсат сначала накапливается в баке, а затем насосом транспортируется в котел. В закрытом конденсат поступает непосредственно в котел

Чтобы сбалансировать время и мощность теплопередачи, в паровых системах часто вместо штатных батарей используют оребренные регистры

Паровые контуры отопления только закрытые, т.к. необходимо исключить испарение теплоносителя за пределы системы. Объем конденсата должен быть точно рассчитан, чтобы при охлаждении пара в устройствах не образовывались воздушные мешки, препятствующие движению пара

Аналогии в паровом и водяном отоплении

Особенности действия пара как охлаждающая жидкость

Типы систем парового отопления

Особенности отопительных приборов

Паропроводы и конденсатопроводы

Открытая паровая система

Отопительные регистры с оребрением

Организация точности расчетов

В зависимости от давления внутри пара система отопления, они подразделяются на:

• пар вакуумный;
• низкое давление;
• высокое давление.

В первом давление менее 0,1 МПа, во втором – еще ниже – до 0,07 МПа, а в третьем – более 0,07 МПа. Открытые системы низкого давления имеют доступ к воздуху из атмосферы, но могут быть и закрытыми, т.е. полностью герметичными.

На этой схеме показана схема парового отопления. Отопительный прибор должен располагаться ниже радиаторов, уклон конденсатопровода

В таких системах обычно используется так называемый сухой насыщенный пар, не содержащий взвешенных частиц воды. Количество пара в системе отражается на ее работе. Если пара будет слишком мало, это создаст проблемы для свободного стока конденсата, а в нижней части нагревателя будет собираться холодный воздух.

Достаточный объем пара улучшает процесс оттока конденсата, который прижимается к стенкам и стекает по ним в виде тонкой водяной пленки.

В закрытых системах вода после конденсации сразу поступает в теплообменник, но часто применяются открытые системы, в которых теплоноситель сначала собирается в накопительном баке, а затем насосом подается в котел для нагрева.

Конденсат может полностью заполнять трубы, по которым он движется для отопления или только частично. Последний вариант предпочтительнее, так как при отключении системы трубы в ней останутся сухими.

Если теплоноситель парового отопления после конденсации передается непосредственно в котел для последующего нагрева, то система называется закрытой. Если конденсат сначала собирается в накопительном баке, из которого насосом перекачивается в котел, система классифицируется как открытая

Особенности систем низкого давления

Распространенный вариант такой системы – закрытый, с использованием самотечного возврата конденсата в котел, который не заполняет трубы полностью, и используется верхняя разводка труб.

Сначала система заполняется водой до необходимого уровня, после чего начинается нагрев. Конденсат стекает по общему стояку и при достижении заданного уровня вытесняется в котел.

В той же системе с нижней разводкой рекомендуется устанавливать трубы с небольшим уклоном в сторону движения пара, чтобы уменьшить шумовые эффекты. В месте слива конденсата устроен петлеобразный гидрозатвор, препятствующий прохождению пара в линию конденсации.

Скорость пара в таких системах должна быть умеренной, не более 0,14 м/с. В противном случае пар также захватит частицы влаги, скопившиеся на стенках. В результате система работает с большим шумом, что увеличивает риск гидравлического удара.

Комбинированная разводка, т. е. сочетание верхней и нижней разводки, применяемая, если трубы проложены под полом верхнего или среднего этажа дома. Просвет труб, по которым вода возвращается в котел, в этом случае будет закрыт конденсатом.

Если давление в системе превышает 0,02 МПа, ее следует сделать открытой. Воздух удаляется через емкость для хранения конденсата, а для предотвращения выхода пара из системы устанавливается конденсатоотводчик или водоотделитель. Вода от гидроаккумулятора к теплообменнику перекачивается насосом, что позволяет устанавливать гидроаккумулятор ниже уровня, на котором расположен теплообменник.

Теплоноситель для отопления частного дома с котельной нагревается в теплообменнике, расположенном в котельной. При достижении рабочей температуры пар перемещается в коллектор, разделяя поток на два контура: для основных помещений и для котельной (+)

Оценка преимуществ и недостатков

Что такое хорошая система парового отопления? Его сравнительно легко сделать даже на базе обычной дровяной печи. Особенно это актуально в районах, где нет централизованного газоснабжения, а дрова или другое твердое топливо есть в наличии.

Пар как теплоноситель значительно опережает воду. Скорость прогрева помещения в три раза выше. Кроме того, система парового отопления вряд ли выйдет из строя в зимние холода из-за отсутствия отопления.

Если печь прогорит, вода из системы будет собираться в накопительном баке или в теплообменнике, а трубы и радиаторы останутся пустыми. При водяном отоплении замерзание теплоносителя, которым заполнен весь контур, как известно, приводит к разрыву трубы.

Наконец, размеры радиаторов парового отопления должны быть значительно меньше, чем для водяных систем, так как количество получаемой при этом тепловой энергии увеличивается в несколько раз. Это несколько удешевит установку системы отопления дома.

Декоративные решетки для радиаторов парового отопления являются не только элементом дизайна интерьера, но и средством защиты от ожогов

На этом список достоинств паровой системы заканчивается, и мы можем перейти к ее недостаткам, весьма существенным :

• высокий риск ожогов;
• повышенный уровень шума при работе;
• трудности с настройкой системы;
• необходимость приобретения дорогих труб и др.

Нормы безопасности не рекомендуют паровое отопление жилых помещений, так как это представляет высокий риск для здоровья и жизни проживающих в доме людей.

Итак, рабочая температура радиаторов будет очень высокой, если к ним прикоснуться, то можно получить серьезный ожог. Поэтому все радиаторы придется закрыть надежными декоративными решетками.

Обычные трубы ПВХ для такой системы не подойдут, т. к. они должны выдерживать высокое давление и температуру более 100 градусов. Те же требования распространяются и на другие элементы системы. Трубы парового отопления должны быть медными или из оцинкованной стали.

Медные трубы – идеальный, но совсем не дешевый вариант коммуникаций для систем парового отопления. Для соединения этих труб нужен сварочный аппарат

В любом случае этот момент нельзя назвать бюджетным. Вопросам безопасности следует уделить самое пристальное внимание. Все монтажные работы, например, сварка медных труб, потребуют максимально качественного выполнения. Если соединение оборвется и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги.

Трубы из нержавеющей стали способны выдерживать такие характерные для систем парового отопления нагрузки, как высокая температура и высокое давление в системе

Еще одним недостатком парового отопления является повышенный уровень шума. Чтобы устранить эту проблему, радиаторы должны быть установлены правильно. Они подвешиваются на специальных противошумных кронштейнах. Котел или печь лучше разместить в отдельном помещении. Кроме того, в толще стен можно разместить медные трубы, что также снизит уровень шума.

Наконец, немного сложно контролировать температуру нагрева в помещениях с паровым отоплением. Можно не устанавливать термостат и просто уменьшить количество пара. Нужно уменьшить количество топлива, что не всегда просто, или проветрить помещение. Перед началом работ по установке системы парового отопления следует учесть все эти моменты.

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего разработать проект. Система, сделанная «наугад» с большой долей вероятности вскоре потребует доработки, а бумажная схема сразу выявит слабые места и исправит их.

Например, для создания системы с естественной циркуляцией теплоносителя теплообменник, а соответственно и отопительный прибор, следует располагать в самой нижней точке дома.

Пароконденсатные трубы систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это означает, что плита или котел должны находиться ниже всех радиаторов, а также трубы, не стоя вертикально, но горизонтально или под углом к ​​вертикали.

Если нагреватель нельзя разместить таким образом (в доме нет подвала, подвал используется для других целей и т. д.), следует отдать предпочтение отоплению с принудительной циркуляцией.

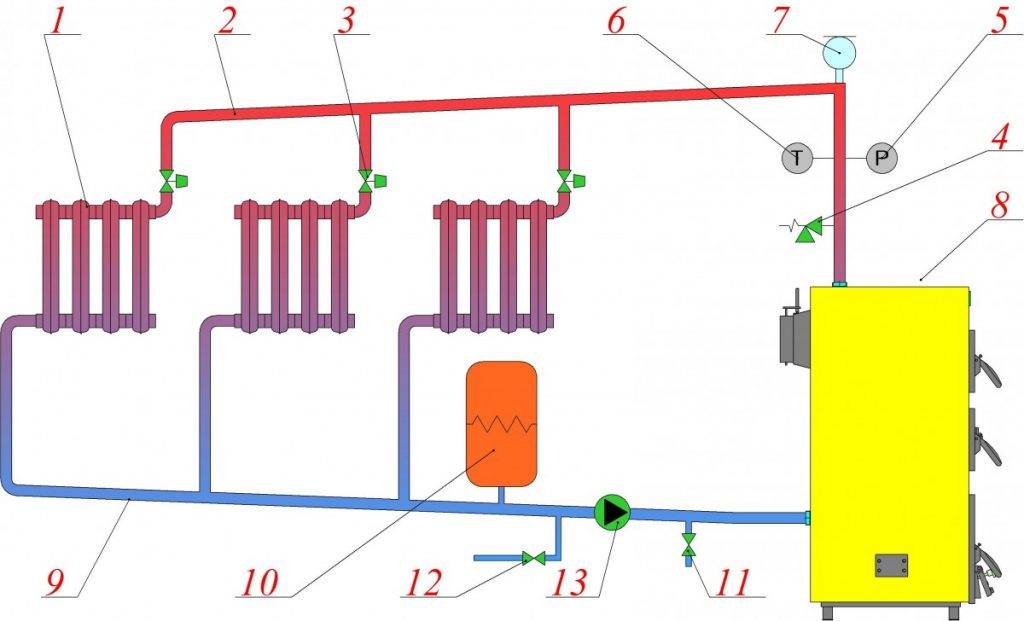

На схеме показана система отопления с принудительной циркуляцией. Для его установки вам понадобится циркуляционный насос и накопительный бак

Поэтому вам необходимо включить насос, который будет закачивать воду в теплообменник. Важным моментом при проектировании системы отопления является порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает подключение всех радиаторов по порядку.

В результате хладагент будет двигаться последовательно по системе, постепенно охлаждаясь. Это экономичный вариант подключения, который проще в монтаже и дешевле по стоимости.

Но равномерность нагрева при таком способе пострадает, так как самым горячим будет первый радиатор, а последний теплоноситель будет поступать в уже полуостывшем состоянии.

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор охлаждающая жидкость поступает уже остывшей

Однотрубное решение может быть приемлемо только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного дома больше подойдет двухтрубная система, в которой радиаторы подключаются параллельно.

Однотрубная схема обеспечивает одновременную, а не последовательную подачу теплоносителя к каждому радиатору, и помещения прогреваются более равномерно. А вот при двухтрубной схеме к каждому радиатору придется подключать две трубы: прямую и «обратку».

Такую систему сложнее реализовать, и она будет стоить немного дороже, чем при установке однотрубной системы. Однако подавляющее большинство систем водяного отопления выполнены по двухтрубной схеме, несмотря на сложности, и функционируют достаточно успешно.

На этой схеме показана двухтрубная система установки паровых радиаторов отопления. Каждый радиатор соединен с общим стояком и имеет обратку, что обеспечивает равномерное распределение теплоносителя

Если вы планируете использовать дровяную печь в качестве источника тепла, вам следует сразу рассчитать и спроектировать специальный теплообменник. Выглядит как змеевик, сваренный из металлических труб. Этот элемент встроен непосредственно в конструкцию печи, а не устанавливается отдельно.

Поэтому конструкцию новой печи также следует продумать на этапе проектирования. Можно использовать уже имеющуюся печь, но ее придется частично разобрать для монтажа теплообменника внутрь.

Чтобы получить 9кВт тепла требуется теплообменник с площадью поверхности около одного квадратного метра. Чем больше площадь обогрева, тем больше должны быть размеры теплообменника.

Если предполагается отапливать помещение с помощью котла, то тут все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.

Хотя дымогарные, дымогарные или комбинированные дымогарно-трубные модели также могут быть вполне приемлемым вариантом.

Иногда для организации парового отопления используют, при котором сжигают отработанное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Крепление на базе дровяной печи

Если проект составлен, пора запастись нужными материалами и инструментами. Рассчитать необходимое количество элементов системы позволит предварительно составленный проект.

На нем должны быть отмечены все витки, соединения, тройники, места установки радиатора и т.п. Кроме того, необходимо приобрести хомуты для труб, а также кронштейны, на которые будут устанавливаться радиаторы.

Котел системы парового отопления, устроенный на базе дровяной печи, устанавливается непосредственно в нее. К котлу подключаются паро- и конденсатопроводы

Длина труб также рассчитывается по схеме. Для того, чтобы при необходимости уменьшить давление пара в системе, нужен редукционный клапан. Гидравлический затвор необходим для полного опорожнения системы для очистки, технического обслуживания или ремонта.

Перед каждым радиатором рекомендуется установить запорный вентиль, который будет отключать его для ремонта, промывки или замены. Также устанавливаются на радиаторы для нагнетания воздуха в систему. Хотя пар является газообразным, а не жидким веществом, наличие воздуха в системе может отрицательно сказаться на ее эффективности.

Для того, чтобы процесс конденсата происходил именно в радиаторах, а не в приводе или стояке, рекомендуется установить тройник с заглушкой, через которую будет проходить только вода. Если вы планируете установить систему с принудительной циркуляцией, вам понадобится циркуляционный насос. Кроме того, вам понадобится емкость для сбора сконденсировавшейся влаги.

Гравитационные системы не нуждаются в таких устройствах. А вот труба, по которой вода направляется в теплообменник, должна быть достаточно широкой, чтобы обеспечить быстрое движение жидкости для дальнейшего нагрева.

Отсутствие редукционного клапана в системе парового отопления, устройство которого показано на схеме, может привести к серьезным повреждениям из-за избыточного давления

Помимо обычного монтажного инструмента, вам обязательно понадобится сварочный аппарат для . Конструкции из оцинкованной стали обычно имеют резьбовые соединения, которые необходимо тщательно герметизировать. Если планируется установка парового отопления от печи, начинать придется с изготовления теплообменника.

Теплообменник парового отопления, встроенный в дровяную печь, состоит из системы полых металлических труб, по которым циркулирует вода. Элемент может иметь произвольную форму, соответствующую размерам и форме печи

Варится из металлических труб толщиной 2,5-3 мм или даже чуть толще. Теплообменник может быть выполнен как в виде змеевика, так и в любой другой форме. Главное, чтобы устройство помещалось внутри, а также чтобы его поверхность была достаточно большой для нагрева воды и выработки пара.

Качество сварки теплообменника должно быть без преувеличения идеальным. Даже микроскопические каверны в швах недопустимы, так как устройство будет подвергаться воздействию высокого давления горячего пара. После того, как теплообменник готов к установке, следует проверить каждый сварной шов.

Для этого сначала все швы промазываются белым мелом. После этого одно из отверстий теплообменника закрывают, а во второе заливают керосин до тех пор, пока устройство не будет заполнено доверху. Теперь нужно немного подождать, а затем оценить состояние швов. Если есть трещины, через них будет просачиваться керосин, и в таких местах мел потемнеет.

Выявленные недостатки исправляются, а затем тест повторяется для проверки целостности устройства. Теперь ее следует помыть, а затем приступить к кладке дровяной печи. Теплообменник встраивается в топку надежно, а к его входу и выходу добавляются трубы, которые затем используются для подключения теплообменника к системе отопления дома.

Кладка печи выполняется обычным для подобных конструкций способом. Затем трубы и радиаторы системы отопления устанавливаются в соответствии с составленным ранее проектом. Сначала устанавливаются радиаторы с помощью кронштейнов, поглощающих шум от работы парового отопления.

На каждом радиаторе установлены краны Маевского для выпуска воздуха. Вам понадобится на один запорный кран больше, чем радиаторов, так как необходимо установить один общий запорный кран в самом начале системы. Перед этим краном также размещены редукционный клапан и редукционно-охлаждающий блок.

В завершение, если это предусмотрено проектом, установить привод для СОЖ и . Для систем, рассчитанных на естественную, а не на принудительную циркуляцию, бак и насос не нужны. А вот трубе, которая ведет к теплообменнику, нужно придать небольшой уклон примерно 3 мм на метр.

Современные котлы для парового отопления дома представляют собой надежные устройства, работающие на различных видах топлива и оснащенные автоматизированными системами управления

Системы с паровым котлом монтируются примерно одинаково: в соответствии с проектом и с поправкой на особенности оборудования. Например, редукционный клапан и охладитель скорее всего не нужны, так как в котел уже встроена система контроля давления и температуры пара.

Несколько полезных советов

При монтаже системы парового отопления следует помнить, что все ее элементы должны выдерживать высокие температуры, более 100 градусов. Например, обычный мембранный расширитель в качестве резервной емкости на случай увеличения объема теплоносителя не подойдет, ведь его максимум составляет 85 градусов.

Дымоход печи, в которую встроен теплообменник, будет быстрее загрязняться, чем у обычной печи. поэтому нужно чаще планировать и выполнять.

Духовку с теплообменником при желании можно использовать и для приготовления пищи, но это не очень удобно. Летом, когда нет необходимости в отоплении, эту печь нельзя топить. Придется искать альтернативу. Проще, если в доме есть отдельная удобная плита для кухни.

Как спроектировать и собрать систему парового отопления своими руками подробно описано. рекомендуемые нами к прочтению.

Выводы и полезное видео по теме

Практический опыт переделки дровяной печи в котел парового отопления представлен в этом видео:

Продолжение монтажа парового отопления можно посмотреть в этом файле:

Отличие принудительной и естественной циркуляции в системах отопления подробно описано здесь:

Паровое отопление не самый простой вариант реализации автономной системы отопления. Но при правильном проектировании и монтаже с паром можно эффективно и относительно недорого обеспечить свой дом необходимым количеством тепла.

Пожалуйста, комментируйте информацию, которую мы представили на рассмотрение. Задавайте вопросы, делитесь полезной информацией и оставляйте фото по теме статьи. Ниже представлена ​​блок-форма, предназначенная для постинга и общения.

Паровое отопление в частном доме. Схема подключения парового отопления в частном доме

Паровым обычно называют отопление, в котором в качестве теплоносителя используется перегретый пар. Этот вид отопления использовался в начале позапрошлого века для обогрева помещений. Позже пар заменили водой, но это название используется до сих пор, и иногда ошибочно.

Стоит ли использовать паровой нагрев

В качестве причины отказа от использования пара в качестве теплоносителя выступает довольно высокая температура нагрева поверхности инструмента, достигающая 100 градусов, часто эта отметка значительно выше. Это свидетельствует о том, что контакт с поверхностью батареи непременно вызовет ожог, а обрыв трубопроводной системы может привести к серьезным травмам и порче имущества. Сегодня паровое отопление чаще всего применяют для обогрева производственных помещений, подъездов, теплиц и переходов, но только в том случае, если система не представляет угрозы для здоровья человека.

Схема трубопровода парового отопления

Если вы решили заняться самостоятельной разработкой системы, описанной в этой статье, вам понадобится схема. Паровое отопление в частном доме вполне можно реализовать своими силами. Для этого может быть использована одна из следующих конструктивных схем. Распределительная паровая труба может располагаться сверху или снизу, кроме всего прочего, система может характеризоваться промежуточной прокладкой этого элемента. Вы можете использовать мокрую или сухую линию конденсата. Таким образом, если вы решите выбрать технологию, предполагающую верхнюю прокладку распределительного паропровода, то насыщенный пар из котла через сепаратор будет проходить в паропровод, а затем в подогреватели. Таким образом, теплоноситель будет конденсироваться и отдавать тепло внешней среде. Образовавшаяся вода по линии конденсата будет поступать в котел. В данном случае речь идет о конденсатопроводе мокрого типа. Через трубопровод можно подпитать котел жидкостью.

При монтажных работах вам обязательно понадобится схема. Паровое отопление в частном доме можно реализовать самостоятельно, однако в этом случае необходимо руководствоваться приложенными правилами. Например, важно представить, где будет располагаться паровой клапан, он предназначен для регулировки расхода пара. Схема предполагает наличие тройника, он необходим для равномерного распределения теплоносителя по радиаторам.

Консультация по выбору схемы

Специалисты считают верхнюю разводку теплоносителя наиболее оптимальным вариантом описываемой системы отопления, который можно реализовать в частном доме. В некоторых случаях для уменьшения количества труб при системе отопления применяют нижнюю разводку паровой трубы, но в этом случае нужно быть готовым к недостатку, выражающемуся в том, что отвод конденсата будет быть направлена ​​навстречу движению пара. Это может привести к гидравлическим ударам. Если вас заинтересовала схема, паровое отопление в частном доме можно устроить с его использованием. Наиболее рациональной является прокладка провода с учетом уклона в сторону движения теплоносителя. Что касается конденсатопровода, то он должен быть наклонен в сторону движения котельного оборудования. Для удобства в описываемой системе установлены обходные петли.

Что еще необходимо знать мастеру о схеме реализации парового отопления

В работе можно использовать разветвленную схему. Паровое отопление в частном доме должно быть оборудовано по определенной технологии. Предполагает при монтажных работах использование накопительной емкости, имеющей поплавок. В процессе наполнения включается насос, при этом конденсат начинает поступать в котел.

Подготовка к установке – выбор котла

Если вы решили выполнить все работы самостоятельно, то должны знать, что котел является ключевым элементом этой системы отопления. На его выборе необходимо сделать основной акцент. Это оборудование должно максимально эффективно выполнять свою основную функцию, именно поэтому так важно правильно подобрать размер и площадь обогрева помещений здания. Следует учитывать, что котел должен иметь такую ​​мощность, которой хватит для обогрева всего здания.

Таким образом, если вы хотите работать в доме, площадь которого эквивалентна пределу от 60 до 200 квадратных метров, то вам необходимо подбирать оборудование, мощность которого составляет 25 киловатт. Для площади от 200 до 300 квадратных метров необходим прибор мощностью от 25 до 30 киловатт. Для площади от 300 до 600 квадратных метров потребуется приобрести оборудование мощностью от 35 до 60 киловатт. Если речь идет о площади, которая достигает 1200 квадратных метров, вам потребуется купить устройство, мощность которого составляет 60-100 киловатт.

Можно реализовать схему парового отопления частного дома от печи. В этом случае вам не нужно будет использовать бойлер. Однако, если вы все же решили использовать эту технологию, вы можете выбрать устройство, работающее на природном газе, жидком или твердом топливе или комбинированном виде топлива. Как и в топке, составными элементами агрегата являются: горелка, топка и зольник. Ключевая роль в конструкции отводится барабану, к которому крепится КИП, система трубопроводов и автоматические взрыватели.

Если вы хотите приобрести оборудование, имеющее высокий потенциал, то лучше всего отдать предпочтение водотрубному котлу. Однако в продаже можно встретить дымовые, дымовые, жаротрубные, а также дымогарные типы этих устройств.

Выбор труб для системы парового отопления

Чтобы обустроить паровое отопление частного дома своими руками, схемы которого были представлены выше, необходимо правильно подобрать трубы. Если речь идет о стальных изделиях, то придется выполнять сварочные работы. Такой трубопровод отопления будет отличаться прочностью и надежностью, но среди его недостатков можно выделить низкую коррозионную стойкость. В продаже можно встретить оцинкованные и нержавеющие трубы, лишенные вышеупомянутого недостатка, их приходится соединять при помощи резьбы, однако это удовольствие нельзя назвать дешевым.

Когда выбирать медные трубы

Систему парового отопления в частном доме, схему которой вы можете выбрать после ознакомления с приведенными выше рекомендациями, можно организовать с использованием медных труб. Они очень надежны, отлично проявляют себя при воздействии высоких температур и высоких давлений. Монтажные работы нужно будет проводить с помощью высокотемпературной пайки. Медные трубы можно встроить в стену, но медные обогреватели считаются одними из самых дорогих.

Особенности монтажа при существующей печи

Паровое отопление в частном двухэтажном доме, схема которого предполагает наличие печи, предусматривает применение правил и технологий, применяемых в других случаях. Схема трубопровода будет выглядеть так же. Но паровое отопление с помощью печи означает отсутствие всевозможных нагревательных элементов, которые могли бы находиться внутри помещений. В виде исключения есть помещения площадью более 40 квадратных метров.

Технология работы

После того, как выбрана схема подключения парового отопления в частном доме, можно приступать к выполнению работ в котельной. В этом случае помещение защищено, его необходимо обжечь негорючим материалом. На этом же этапе можно залить фундамент под котельное оборудование. Последний устанавливается ниже уровня радиаторов и трубопроводов, что позволяет добиться движения пара по системе отопления вверх. Кроме всего прочего, конденсат будет сливаться в котел самотеком.

Если предполагается реализовать паровое отопление в частном доме (схема “Ленинградка”), то монтаж радиаторов и трубопроводов, а также прокладка трубопроводов осуществляется на следующем этапе. В этом случае нужно правильно подобрать трубу. Специалисты рекомендуют обратить внимание на изделия из меди. Пластик использовать категорически нельзя, так как он не способен подвергаться воздействию высоких температур.

Радиаторы устанавливаются в систему с помощью резьбового соединения. Главное при этом соблюдать герметичность. На последнем этапе устанавливается котел и проверяется работоспособность системы. Таким образом, вы реализуете схему парового отопления частного дома без насоса.
