Смесительные и прямые насосные узлы отопления. Как они работают и как собрать самому.

Это действительно, очень полезное оборудование.

• Оно многократно облегчает и ускоряет монтаж котельной любой сложности.
• Поможет не допустить ошибок.
• Особенно полезно новичкам, не желающим переплачивать и нанимать сторонних исполнителей.
• Делает котельную понятнее, нагляднее, аккуратнее и даже красивее.

Как применять в котельной насосные узлы.

Допустим, нам нужно сделать так, чтобы котельная в которой есть два котла корректно работала на радиаторную систему, на водяной тёплый пол и на бойлер косвенного нагрева.
Во-первых, нам нужен насосный коллектор, совмёщенный с гидравлическим разделителем.
Внутри него есть каналы для теплоносителя. По ним он отправляется в системы, а из них, снова возвращается к котлу.
Об гидравлических разделителях и насосных коллекторах у меня уже были уроки, и ссылки на них я дал под видео.

Кому интересно – пересмотрите.
А сегодня речь о насосных узлах. Вот они все.

В них есть насосы, которые обеспечивают циркуляцию теплоносителя.
Начнём с прямого насосного узла.

Как устроен и как работает прямой насосный узел.

Он применяется для радиаторных систем, бойлеров косвенного нагрева и грелок системы вентиляции.
Он прост как две копейки.
В принципе это основание и насос.
Прелесть в том, что Вы просто подсоединяете его к насосному коллектору.
Для этого на нём уже есть.

Как это работает, объяснять долго нечего.

Насос забирает горячий теплоноситель из подающей части коллектора, гонит её в радиаторную систему, или в змеевик бойлера.

Там теплоноситель охлаждается и возвращается через наш насосный узел в насосный коллектор, а оттуда в котлы, нагревается, возвращается и цикл повторяется.
Можно и наоборот.
Насос забирает охлаждённый теплоноситель из радиаторной системы, или из змеевика бойлера. А из подающей части коллектора горячий теплоноситель устремляется к радиаторам, или в бойлер. Ничего от этого не изменится. Ставьте как удобно.
Теперь конструкция.

Есть основание.
В него вкручены накидные гайки насоса и ими герметично, через их стандартные прокладки крепится сам насос.
На основании есть внутренние резьбы, в которые вкручены сгоны шаровых кранов.
Сами же краны нужно накрутить на патрубки насосного коллектора.
Набросили накидные гайки на краны, затянули. Всё, узел прикреплён к насосному коллектору.
С завода изделие приходит в сборе. В том числе с термометрами.

Если вам нужно, то насосный узел можно развернуть и другой стороной.
На обратной стороне тоже есть резьбовые отверстия для термометров. В них вкручены заглушки. При надобности просто поменяйте термометры и заглушки местами.
Насосный узел не дёшев, но можно на заводе заказать отдельно основание,

и уже самому поставить нужный насос, краны, термометры и заглушки. Возможно, вам это обойдётся заметно дешевле.

Как подсоединить насосный коллектор к трассе.

Обычно редко когда нам для домашних систем отопления нужны такие широкие протоки, поэтому, для удешевления применяемых фитингов я рекомендую перейти на резьбу в ¾ использовав переходник с дюйма на ¾.
В нашем случае у нас несколько контуров, а значит и насосных узлов.

Чтобы все они корректно работали и не влияли друг на друга, нам нужен обратный
клапан.
Рекомендую поставить его на подачу.
На корпусе есть стрелка направления потока.
Не перепутайте.
Из систем в насос и котлы может попасть мусор. Защитите их. Поставьте на обратке косой сетчатый фильтр.
Ну и чтобы подсоединиться к трассе радиаторной системы или бойлера вкрутим переходные муфты с резьбы на металлопласт или полипропилен.
Чем Вам удобнее пользоваться.

Чтобы правильно подобрать насосы и диаметры труб трасс используйте мои таблицы, которые я привожу в своих курсах.

С бойлером и радиаторами ясно.
Теперь тёплый пол.

Смесительный насосный узел для тёплого пола.

Смесительный насосный узел для тёплого пола похож но прямой, только что рассмотренный нами.

Но есть существенное отличие.
Есть смесительный кран. Для чего?
В систему водяного тёплого пола нельзя подавать теплоноситель высокой котловой температуры.
Такой тёплый пол будет обжигать вам ноги.
Нужно понизить температуру горячего котлового теплоносителя. Но как?
Оказывается очень просто. Нужно к нему подмешать охлаждённый теплоноситель, возвращающийся из веток тёплого пола.
Вот для этого и включён трёхходовой смесительный кран в насосно-смесительный узел тёплого пола.
Как это работает.

Горячий теплоноситель из подающей части насосного коллектора через трёхходовой смесительный кран всасывается в циркуляционный насос.
После него он уходит в систему тёплого пола там отдаёт своё тепло цементной стяжке пола и возвращается в наш насосный узел, а из него снова в коллектор.

Но не весь.
Часть этого охлаждённого теплоносителя подсасывается насосом в смесительный кран, где смешивается с горячим котловым теплоносителем.
За счёт этого теплоноситель нужной температуры и подаётся в ветки тёплого пола.
Вам понятно, что к насосному коллектору узел тёплого пола подсоединяется как и прямой, что для радиаторов. Шаровыми кранами со сгоном.

К трассе, ведущей к коллектору тёплого пола, подсоединяется тоже так же.
Не забудьте про обратный клапан и фильтр.
Этот насосный узел тоже можно поворачивать.
Отверстия под термометры с обеих сторон.

Но обратите внимание, очень важно.
Насосный узел для тёплого пола со смесителем обязательно подсоединяйте именно так:

Трёхходовой смесительный клапан должен стоять на подающей стороне насосного коллектора, а за ним насос так, чтобы забирать теплоноситель из смесительного крана и подавать в систему тёплого пола.
По-другому работать не будет.
Ну и обратный клапан должен быть направлен стрелкой по потоку.

Насосный смесительный узел тоже не дешевая вещь. Можно заказать на заводе только основание а остальное купить и потом собрать самому.
Для этого нужен подходящего напора насос с накидными гайками.
В обеих случаях нужны насосы стандартной длины 180 мм.
Нужна пара дюймовых шаровых кранов со сгоном,
термометры Ваттс на полдюйма две штуки
и пара полудюймовых заглушек.
Ну и конечно, подходящий трёхходовой смесительный кран.
Полное обозначение я привёл на странице описания смесительных узлов.

Кстати, с той же страницы можно заказать смесительный
Теперь Вам понятно, как собирается эта очень важная часть котельной.

Но остаются не менее важные вопросы:

• Как обвязать сами котлы. Напольный, настенный. Или два и даже три в различных сочетаниях.
• Как правильно подобрать насосы для этих насосных групп, чтобы системы отопления работали хорошо и надёжно.
• Как подобрать диаметры труб для трасс радиаторной системы и тёплого пола.
• Как выбрать, или собрать самому коллекторы для теплого пола и для лучевой разводки радиаторов.

Чтобы Вы легко разодрались и самостоятельно смонтировали отопление в своём доме, я написал специальные курсы.

И по котельным, и по радиаторам и по тёплым полам.
Там заботливо и доходчиво всё изложил. Пользуйтесь. Кому будет что-то неясно – объясняю лично и бесплатно.

До встречи и до новых полезных уроков для Вас.
Сергей Волков.

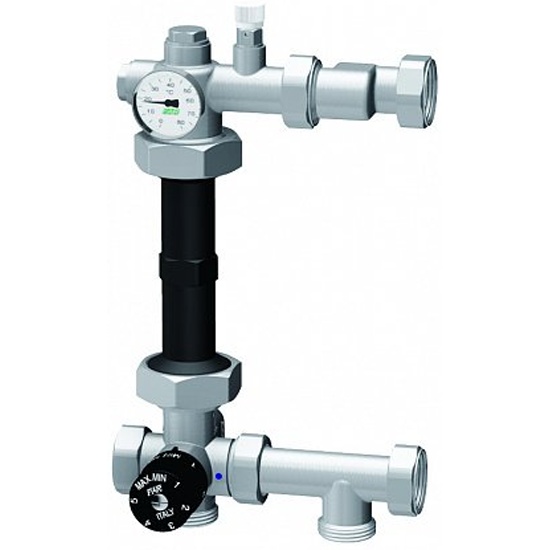

Насосно-смесительный узел для отопления TIM Jh2032

Категории

КатегорииКорзинаУчетная записьПоискНедавно смотрелиВверх

• Описание
• Доставка
• Отзывов (0)

В системе напольного отопления насосно-смесительный узел  TIM Jh2032 обеспечивает приготовление теплоносителя с температурой, пониженной до заданного значения (в диапазоне от 20 до 60 °С), а также его циркуляцию в контурах теплого пола.

Узел позволяет осуществлять гидравлическую увязку первичного и вторичного контуров, регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Узел оснащен всей необходимой арматурой и контрольно-измерительными приборами (межосевое расстояние присоединительных патрубков – 200 мм) и может размещаться в коллекторном шкафу. Корпус и детали узла выполнены литьем из качественной сантехнической латуни. Узел рассчитан на работу в системах с максимальной температурой теплоносителя в первичном контуре 90 °С и давлением до 10 бар. Циркуляционный насос приобретается отдельно.



Конструкция

1	Термостатический регулировочный клапан с термоголовкой. Регулирует поток теплоносителя, поступающего из первичного контура в зависимости от температуры теплоносителя на выходе из смесительного узла. Требуемая температура устанавливается термоголовкой.
1А	Погружной датчик температуры теплоносителя. Фиксирует мгновенное значение температуры на выходе из смесительного узла с передачей импульса к термоголовке (1) по капиллярной импульсной трубке (1Б).
1Б	Капиллярная импульсная трубка термостатического узла. Связывает между собой термоголовку (1) и погружной датчик температуры (1А).
2	Циркуляционный насос, монтажная длина – 130мм  (в комплект поставки не входит)
3	Балансировочный клапан вторичного контура. Задает соотношение между количеством теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного контура; уравнивает давление теплоносителя на выходе из контура теплых полов с давлением после термостатического регулировочного клапана (1А). От настроечного значения этого клапана и установленного скоростного режима насоса зависит тепловая мощность смесительного узла.
4	Обратный трубопровод (D15х1). возвращает теплоноситель в первичный контур.
5	Термометр погружной. Индикация текущего значения температуры теплоносителя на входе в смесительный узел, вторичном контуре и на выходе из смесительного узла.
6	Гильза резьбовая 1/2″ для погружного датчика температуры. В гильзу вставляется погружной датчик (1А)термостатического клапана (1).
7	Перепускной клапан. Обеспечивает постоянство расхода теплоносителя во вторичном контуре, независимо от ручной или автоматической регулировки петель теплого пола. При превышении настроечного значения перепада давления, клапан перепускает часть потока в байпас (12).



Технические характеристики

Максимальная тепловая мощность смесительного узла	10-20 кВт
Монтажная длина насоса	130 мм
Максимальная температура теплоносителя в первичном контуре	90°C
Максимальное рабочее давление	10 Бар
Пределы настройки температуры термостатического клапана с термоголовкой	20-60°C
Пределы измерения термометров	0-80°C
Диапазон настройки перепускного клапана	0,1-0,6 Бар
Максимальная температура воздуха	45°C
Минимальное давление перед насосом	0,1 Бар

Написать отзыв

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка:     Плохо           Хорошо

Как заказать товар

1. Большинство товаров, представленных в Интернет-магазине “Аква-гарант”, имеется в постоянном наличии на складе. Поэтому приобрести продукцию Вы можете непосредственно у нас в магазине, по адресу: г.Волгоград, ул.Восточная, 21Б.

Заказать товар вы можете:

• с помощью корзины заказов
• прислать список необходимых товаров с точным наименованием и артикулом на электронную почту [email protected]
• прислать список товаров на Viber/WhatsApp 8-902-098-37-38

При оформлении заказа обязательно указывайте:

– город доставки

– контактные данные

– форма оплаты (при безналичной форме оплаты от организации, необходима будет карта партнера для выставления счета).

2. Доставка по городу является платной услугой. Осуществляется по предоплате, условия и стоимость уточняйте у менеджеров компании.

3. Доставка по России Транспортной компанией. Осуществляется по предоплате. Сроки и стоимость доставки Вы можете уточнить на сайтах компаний:

“СДЭК”

 “ПЭК”

“Деловые линии”, или у наших менеджеров.

Как оплатить товар

1. Оплата за наличный расчет.  Производится в рублях непосредственно в кассе магазина.

2. Оплата банковской картой. Производится также в магазине (филиале).

3. Безналичным способом по выставленному счету (После оформления заказа через корзину, счет будет выслан на электронную почту).

• Рекомендуемые товары
• Не забудьте купить

show_more show_less

bookmarkrocketphone

Процессы нагрева, охлаждения, смешивания, увлажнения или осушения

Наиболее распространенными процессами кондиционирования воздуха являются

• нагрев воздуха
• смешивание воздуха
• охлаждение и осушение воздуха
• увлажнение воздуха путем добавления пара и/или воды

  306

  306 9 Воздух

  Процесс нагрева воздуха можно представить на диаграмме Молье как:

  Процесс нагрева перемещает состояние воздуха из состояния А в состояние В при постоянной удельной влажности – х – строка. Удельная теплоемкость воздуха – dH – указана на диаграмме. – точка смешения будет на прямой между двумя состояниями – в точке B.

  Положение точки B зависит от объема воздуха в состоянии A относительно объема воздуха в состоянии C.

  Баланс тепла для смеси можно выразить как _A + m _C h _C = (m _A + m _C ) h _B                              (1)

  where

  m = mass of the воздух (кг)

  ч = теплота воздуха (Дж/кг)

  Баланс влажности смеси можно выразить следующим образом: = (M _A + M _C ) x _B (2)

  , где

  x = специфическая влажность в воздухе (KG _H3O /KG98888888888 гг.

  Когда горячий воздух смешивается с холодным воздухом, получается туман , если точка смешивания находится ниже линии насыщения воздуха. При тумане части влаги в воздухе конденсируются в мелкие капли, плавающие в воздухе. «Процесс образования тумана» можно представить на диаграмме Молье как

  • подробнее о смешивании воздуха

  Охлаждение и осушение воздуха

  Если холодная поверхность подвергается воздействию влажного воздуха, воздух вблизи поверхности может охлаждаться внизу. линия насыщения. Влажность воздуха у поверхности затем будет конденсироваться на поверхности, и воздух в целом будет осушаться.

  Если температура на поверхности охлаждения выше температуры точки росы – t _DP – воздух охлаждается по линии постоянной удельной влажности – x .

  Процесс охлаждения воздуха можно выразить на диаграмме Молье как

  Если температура на поверхности охлаждения ниже температуры точки росы – t _DP , воздух охлаждается в направлении точки С как указано ниже.

  Пар в воздухе конденсируется на поверхности, и количество конденсируемой воды будет x _A – x _B .

  • Дополнительная информация об охлаждении и осушении – скрытое и явное тепло . Сухая температура воздуха уменьшается, как показано на диаграмме Молье ниже.

    Если к воздуху добавляется пар, состояние воздуха изменяется по постоянной линии dh/dx , как показано выше.

    При добавлении насыщенного пара при атмосферном давлении повышение температуры очень незначительно – обычно меньше, чем 1 ^o C . Для практических целей процесс добавления насыщенного пара при атмосферном давлении приближается к горизонтальной линии температуры на диаграмме Молье.

    • подробнее об увлажнении воздуха
