Стабилизатор напряжения для котла отопления: Стабилизатор напряжения для газового котла — разбираемся в нюансах

Содержание

Стабилизаторы напряжения для газового котла отопления

Технические характеристики предлагаемых стабилизаторов напряжения для газовых котлов

Мощность номинальная (Вт/А) 600
Температура воздуха от +5 до +40°С
Диапазон (входное напряжение) (В) 190 250
Влажность до 95% при t + 25°С
КПД (при токе нагрузки 80%) (%) 97
Температура нагрева (максимальная) обмотки трансформатора (С) 70

Скачки напряжения в электросети могут стать причиной выхода из строя любого энергозависимого оборудования. Нестабильная подача электроэнергии особенно губительна, когда речь идет об отопителях, работающих при помощи природного топлива.

Для обеспечения бесперебойной работы и длительного срока эксплуатации газовых котлов интернет-магазин «77 Вольт» рекомендует вам купить стабилизаторы напряжения, которые широко представлены в нашем каталоге и имеют доступную стоимость.

Перед покупкой данного устройства следует ориентироваться на несколько показателей:

  • электромощность газового котла;
  • точность вольтажа на выходе;
  • диапазон входного напряжения;
  • скорость реакции на скачки напряжения. С высококлассным устройством проблем с динамичным напряжением не возникнет.

Вы можете рассчитывать на квалифицированную помощь консультантов «77 Вольт» при выборе недорогого стабилизатора напряжения для газового котла, а также на получение информации об условиях доставки, наличии товара на складе в Москве, стоимости различных моделей по прайс-листу, возможности приобретения продукции оптом или в розницу со скидкой в рамках распродажи.

Свяжитесь с нами, если у вас возникли вопросы, заказав обратный звонок или оставив сообщение в специальной форме на сайте.

Стабилизатор напряжения для котла Teplocom ST-555

Стабилизатор сетевого напряжения «TEPLOCOM ST-888» предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения. Стабилизатор разработан для систем отопления и может быть установлен на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях и т. д.

Технические характеристики стабилизатора Teplocom ST-888:

  • Номинальная мощность нагрузки: 600 ВА
  • Максимальная мощность нагрузки (не более 15 минут в течении 1 часа): не более 888 ВА
  • Входное (сетевое) напряжение: 145…260 В
  • Выходное напряжение: 200…240 В (при входном напряжении 165 – 260 В) и более 170 В (при входном напряжении 145-165 B)
  • Пределы изменения нагрузки: 0…100 %
  • Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД»: менее 170±3 В и более 242±3 В
  • Входное напряжение, при котором индикатор «СЕТЬ» начинает мигать: менее 165±5 В и более 260±5 В
  • Время переключения: не более 20 мс
  • Мощность, потребляемая от сети, без нагрузки: не более 3 ВА
  • Габаритные размеры ШхВхГ: не более 169х210х101 мм
  • Масса: 2,5 кг
  • Гарантия: 5 лет

Стабилизатор напряжения для газовых котлов отопления обеспечивает надежное электропитание газовых котлов напольного и настенного исполнения.

Оригинальное решение сетевого подключения и простая схема монтажа позволяет выполнять установку стабилизатора газового котла на объекте без излишних затрат. Стабилизаторы для газовых котлов серии «Теплоком» имеют современный дизайн, оснащены светодиодной подсветкой и индикацией режимов работы.

Особенности стабилизатора напряжения Teplocom ST-888:

  • Мощность нагрузки «Теплоком 888» — 888 ВА
  • Очень простое подключение прибора (монтаж — не сложнее удлинителя)
  • Имеет безопасный элегантный пластиковый корпус.
  • Миниатюрные габариты позволяет легко найти место для монтажа
  • Имеет защитное автоматическое отключение при аварии в сети
  • Стабилизаторы Теплоком разработаны с учетом европейских норм электроснабжения
  • «Способен обеспечивать большую перегрузочную мощность
  • Совместим с газовыми котлами отопления различных видов

Высокое качество стабилизаторов напряжения для газовых котлов отопления серии «Теплоком» обеспечивается эффективной системой контроля качества производителя.

Система контроля качества включает обязательное тестирование каждого прибора в специализированной заводской лаборатории. Стабилизаторы для газовых котлов серии «Теплоком» соответствуют всем требованиям ГОСТ РФ и единым требованиям ТС, стабилизаторы «Теплоком» для газовых котлов отопления производятся в соответствии с международными требованиям безопасности продукции. Интегрированная система управления качеством на заводе соответствует требованиям стандарта качества ISO 9001, это дает возможность эффективно выполнять контроль качества на всех этапах разработки и производства стабилизаторов для газовых котлов. Стабилизаторы напряжения для газовых котлов отопления производятся в соответствии с требованиями международного стандарта экологического менеджмента ИСО 14001 и стандарта OHSAS 18001

Стабилизаторы напряжения для газовых котлов прошли многоуровневый контроль качества и полноценное тестирование в зарубежных лабораториях известных мировых производителей газового оборудования. Компании Bosch, Baxi, Termet, Thermona, Sime, Buderus, Alphatherm, Vaillant, Gazeco, Chaffoteaux, Junkers рекомендуют использовать стабилизаторы напряжения для газовых котлов серии «Теплоком».

стабилизатор напряжения для котла БАСТИОН Teplocom ST-1300

cтабилизатор напряжения для котла БАСТИОН Teplocom ST-1300 для надежной и безаварийной работы систем отопления необходимо обеспечить стабильное электропитание всех составляющих этой системы. Для этой цели разработаны специальные стабилизаторы напряжения для котлов отопления. Газовый котел представляет собой сложную дорогую установку, которая оснащается большим количеством электроники. Электронные устройства призваны контролировать все процессы сжигания топлива и циркуляции воды. В современный газовый котел входят микропроцессор, насосы, программаторы, устройства управления клапанами. Эти компоненты системы требуют стабильного синусоидального напряжения.

Подробнее о требованиях к параметрам электроэнергии можно прочитать в статье Показатели качества электроэнергии

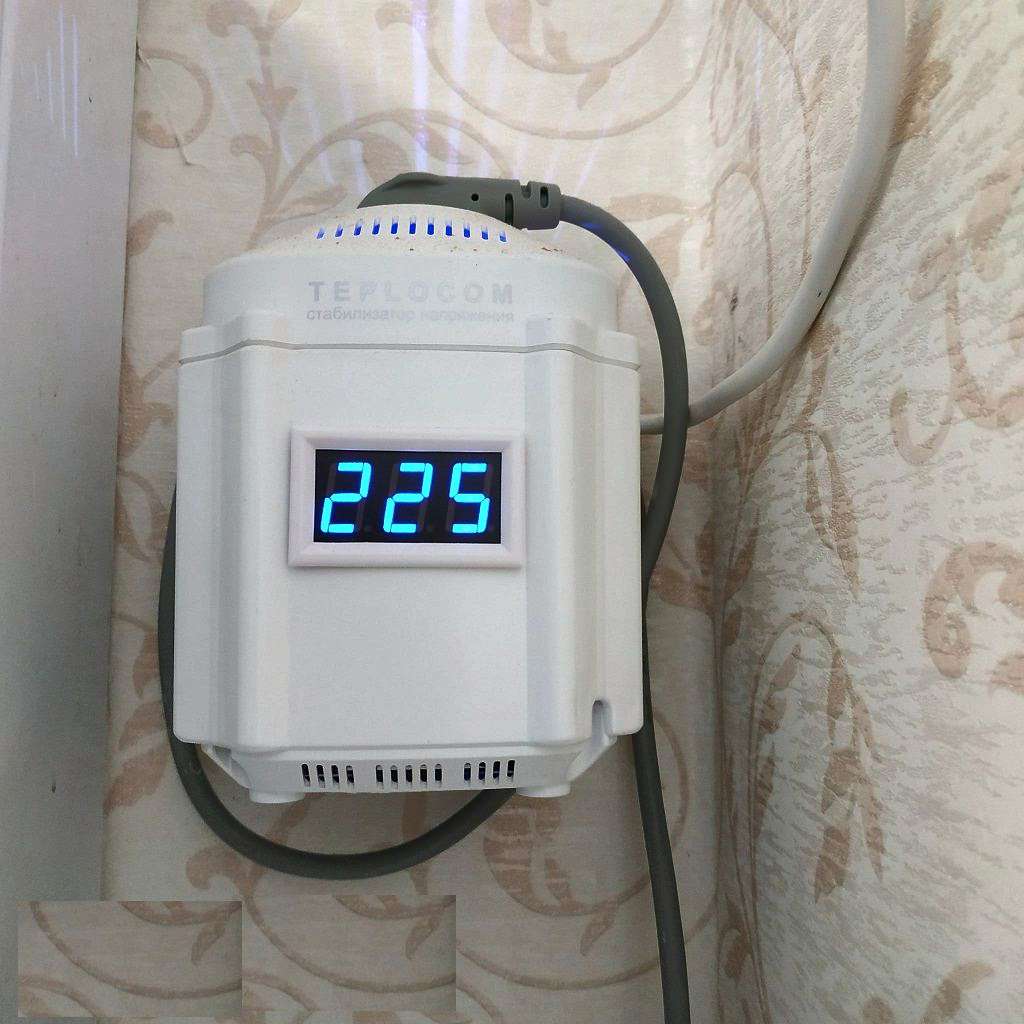

Стабилизаторы сетевого напряжения для котлов серии TEPLOCOM ST и SKAT ST обеспечивают качественным электропитанием любые тепловые системы (котлы отопления, газовые котлы, бойлеры, циркуляционные насосы), а также сложную бытовую электротехнику, чувствительную к перепадам напряжения. При их разработке были учтены особенности отечественных электросетей и требования импортной отопительной техники к качеству питающего напряжения.

Стабилизаторы напряжения для котлов отопления обеспечивают

Стабилизаторы для котлов серии TEPLOCOM работают на базе микропроцессора, что обеспечивает высокое быстродействие и точную стабилизацию в широком диапазоне сети. В работе стабилизаторов напряжения для котлов практически отсутствует инерционность. Стабилизаторы для газовых котлов чутко реагируют на всплески напряжения и не пропускают их к устройствам отопительной системы и бытовой технике, предохраняя их от аварий.

Стабилизаторы для газовых котлов имеют широкий диапазон входного напряжения. При этом, когда сеть отклоняется за допустимые пределы, они обеспечивают защиту отопительной техники путем ее отключения и автоматического подключения при восстановлении сети. Стабилизатор напряжения для котла серии TEPLOCOM обладает повышенной точностью выходной стабилизации, гарантирующей стабильную и долгую работу вашей отопительной системы.

Стабилизаторы для питания газовых котлов серии TEPLOCOM позволяют выравнивать напряжение на выходе донеобходимого значения 200—240 Вольт, при этом «сетевое» может «скакать» от 145 до 260 В. На самом деле, небольшие отклонения вверх или вниз от номинальных 220 В на 8—9 % не так страшны отопительному оборудованию, как резкие скачки в 25—30 %. При очень больших отклонениях в параметрах электропитания стабилизатор напряжения для котла отопления осуществляет защитное отключение нагрузки, при этом насосы котла и сложная дорогая электроника не сгорят от недостатка электричества или перенапряжения. Стабилизаторы напряжения для котлов серии TEPLOCOM осуществляют фильтрацию кратковременных импульсных всплесков в сети или импульсных скачках при ударах молнии в провода, выполняя так же и роль молниезащиты.

Приборы просты в установке, обслуживании и управлении. Внешний вид стабилизатора напряжения для газового котла позволяет ему органично вписаться в тепловую систему совместно с котлом настенного или напольного исполнения.

Стабилизаторы напряжения для котлов отопления TEPLOCOM ST надежны и просты в использовании при невысокой цене.

  • Стабилизация релейного типа
  • Надежность и быстродействие
  • Микропроцессорное управление
  • Не вносит искажений в форму синусоиды
  • Трехточечное настенное крепление
  • Качество 100 %
  • 5 лет  Гарантия российского производителя

Обеспечивает качественным электропитанием скважинные насосы, дренажные и канализационные помпы, системы полива и орошения и другое установленное на улице оборудование с общей потребляемой электрической мощностью 1300 ВА (950 Вт). Уличный стабилизатор напряжения TEPLOCOM ST-1300 исп.5 разработан специально для работы в уличных условиях. Стабилизатор полностью герметичен, надежно защищен от попадания влаги и пыли. Уличный стабилизатор сетевого напряжения TEPLOCOM ST-1300 исп.5 работоспособен в широком диапазоне температур от минус 40 до плюс 50 градусов, и может эксплуатироваться в уличных условиях и в жаркое лето и в холодную зиму.

Уличный стабилизатор TEPLOCOM ST-1300 позволяет решить проблему не качественного электропитания локально непосредственно в месте установки насоса или другого оборудования. Это позволяет избежать необходимости прокладки новых более качественных линий питания, что существенно снижает затраты на решение подобной задачи

Особенности. Teplocom ST-1300 исп.5 обеспечивает

  • Мощность нагрузки стабилизатора до 1300 ВА
  • Герметичное уличное исполнение, соответствующее стандарту IP56
  • Стабилизатор работоспособен в диапазоне температур окружающей среды от -40 °C до +50 °C
  • Защитное автоматическое отключение при аварии в сети
  • Стабилизатор имеет безопасный пластиковый корпус

Стабилизаторы напряжения для газовых котлов

Ни один современный газовый котел отопления не обходится без наличия стабилизатора напряжения в своей конструкции. Как известно, циркуляция воды в помещении происходит за счет насоса, прокачивающего под воздействием давления определенные объемы жидкости. Осуществляется это посредством подачи необходимого количество электроэнергии, которая поступает из внешнего (реже – из внутреннего) носителя.

Выбор нужного стабилизатора напряжения – важная деталь в подготовке покупки необходимого котла отопления. Почему? – Постоянные перепады подачи электроэнергии могут спровоцировать перегорание тех или иных составляющих. Именно поэтому выбрать качественный стабилизатор напряжения – значит обезопасить себя от возможной поломки в будущем. (См. также: Купить хороший котёл – значит разбираться в его составляющих)

Если Вы желаете разобраться, как правильно выбрать стабилизаторы напряжения для газовых котлов, предлагаем Вашему вниманию аналитическую статью, которая даст некоторые познания в данном вопросе.

Вместе с порталом otopimdom.ruВы узнаете, как выбрать нужный товар, какие виды стабилизаторов бывают и, наконец, какие преимущества и недостатки могут существовать в агрегатах контроля напряжения.

ВАЖНО: Настоятельно рекомендуем Вам не забывать, что настоящий материал – это вводный курс в особенности выбора нужного товара в свое жилище. Если Вы хотите получить полноценное представление о той или иной марке стабилизаторов напряжения, предлагаем Вам почитать соответствующие форумы или иные ресурсы, посвященные данной тематике. (См. также: Как правильно выбрать электрический котел отопления с насосом?)



Характеристики стабилизаторов напряжения газовых котлов отопления

Прежде чем углубиться в вопросы покупки той или иной марки стабилизаторов, необходимо тщательным образом определиться с основными моментами устройств для контроля подачи энергии.

Так уж сложилось, что украинский рынок товаров и услуг данной сферы не располагает весьма эффективными агрегатами, поскольку на многих фирмах конечный потребитель может приобрести под видом всемирно известной марки продукции китайский стабилизатор, который выйдет из строя в течение нескольких месяцев работы. Более того, подобные товары не решают проблемы некачественной и нестабильной подачи электроэнергии.

ВАЖНО: Для того, чтобы не ошибиться в выборе, необходимо быть осведомленным о:

  1. Качестве продукции
  2. Сроке гарантии
  3. Отзывах клиентов
  4. Марке товара

Прежде всего, достойный стабилизатор напряжения обладает следующими характеристиками, которые направлены на эффективную работу в сфере «неровной» линии электроэнергии: (См. также: Производство котлов отопления)

  • Микропроцессорное управление
  • Достаточно широкий диапазон подаваемого уровня напряжения
  • Солидная скорость регулирования
  • Немалая цена
  • Компактность
  • Достойная точность регулировки

Почему необходимо осознанно подходить к выбору нужного стабилизатора напряжения?

  1. Во-первых, газовый котел отопления, как правило, представляет собой сложную установку, которая оснащается большим количеством электроники. Именно она и призвана контролировать все процессы по сжиганию топлива (газа) и циркуляции водного ресурса. Как известно, в газовый котел входят:
  • Микропроцессор
  • Насос
  • Программатор
  • Устройства клапанов

По причине того, что именно насос является одним из основных устройств внутри агрегата отопления, необходимо тщательным образом обезопасить его от возможного перегрева или воздействия неправильного сетевого напряжения из розетки.

  1. Во-вторых, без стабилизаторов напряжения долгой работы котла отопления можно не ожидать. Любой перепад подачи электроэнергии – настанет время посещения ремонта.
  2. (См. также: Карта сайта)

Механический и электронный стабилизатор для газового котла: что лучше?

Сегодня большинство стабилизаторов подачи напряжения выполняются в виде электронного типа. Почему? – Ответом на этот вопрос будет детальная статистика плюсов и минусов обоих видов агрегатов.

Механический стабилизатор – это устройство для контроля подачи электроэнергии, которое характеризуется невысоким откликом на «прохождение» неверного количества энергии. Что уж говорить, механика в этом плане – прошлый век. Изначально люди пытались хоть каким-то образом повысить защиту котла отопления от неправильных порций энергии. Именно по этой причине был изобретен механический стабилизатор.

С течение времени появилась необходимость в создании более надежных устройств стабилизации, по этой причине доверие перешло к электронике. (См. также: Что нужно знать о наружных котлах?)

ВАЖНО: Какие преимущества электронного стабилизатора перед механическим?

  1. При резком увеличении порций неправильного количества электроэнергии электронный стабилизатор «отвечает» намного быстрее, фиксируя неправильную работу. Механическое оборудование сработает позже.
  2. Электронный стабилизатор работает со 100% эффективностью, КПД не падает. В механике подобный показатель – порядка 95%.

Соответствие котлов отопления электронным стабилизаторам

На сегодняшний день не все агрегаты, предназначенные для обогрева жилища, могут отвечать всем стандартам подключения электронных стабилизаторов напряжения. Почему? – Мы приведем несколько подробных описаний котлов отопления разных марок, дабы определиться с возможностью подключения необходимого контроллера подачи электроэнергии.

Газовые котлы ДЭО

Южная Корея производит весьма недорогие котлы отопления, которые позволят сэкономить большие суммы денег на приобретении. Исходя из того, чтобы подобные товары данной марки стоят небольшие деньги, дополнительные разъемы для подключения не предусмотрены.

В целом, если Вы собрались выбрать газовые котлы марки «Daewoo», необходимо разобраться в особенностях предоставления качества услуг:

  1. Котлы марки «Дэу» — это товар в стиле «эконом-класс». Вместе с покупкой Вы получаете весьма простой в сборке товар, оснащенный, на наш взгляд, самым главным недостатком – резиновым шлангом подачи топлива. Примечательно, что именно по этой причине многие устройства данной марки «летят» в течение года эксплуатации.
  2. Небольшие габариты позволяют устанавливать данный аппарат в любую точку помещения. Вывод отходов (труб) производится наружу.
  3. Подключение стабилизатора напряжение в некоторых случаях не требуется, поскольку качество продукции оставляет желать лучшего. В большинстве случаев люди стремятся получить товар за небольшие деньги, поэтому подключение стабилизатора напряжения к данному товару нецелесообразно.

Газовые котлы Имергаз

Продукция итальянского концерна «Immergas» считается весьма качественным товаром, который отвечает всем стандартам и образцам.

На сегодняшний день товары предлагаются в 78 наименованиях. В Россию и другие страны СНГ поставляются модели вида «Star», «Mini», «Zeus». Подобные товары весьма хорошо адаптированы к нынешним условиям эксплуатации на территории наших стран.

Главными особенностями данной продукции является:

  1. Высочайшее качество сборки. Специалисты итальянского бренда постарались на славу, создав по-настоящему качественный продукт отопления.
  2. Отопление производится в двухфазном цикле. Данные котлы обогрева оснащены дополнительным отсеком, который распределяет некоторую часть топлива, «работая» параллельно с первым отсеком. Примечательно, что данная конструкция позволяет увеличивать начальную мощность на 5-10%.
  3. Отличные отзывы потребителей. В Интернете 90% покупателей и последующих потребителей весьма довольны приобретенным товаром. Отличная работа, обогрев «без нареканий» — все это крайне позитивно характеризует продукцию.
  4. Оцинкованный корпус позволяет защитить весь котел от коррозии. Срок эксплуатации – около 15 лет (без поломок).
  5. Возможность подключения любого стабилизатора напряжения (как механического, так и электронного).

Недостатки:

  1. Высокая цена товара. Однако здесь необходимо понимать, что качество, как известно, стоит денег. Приобретая котел марки «Иммергаз», Вы получаете достойный уровень сервиса – подачи «тепла» в свой дом.
  2. Дорогая стоимость обслуживания. Замена запасных частей также дорогостоящая.

Газовые котлы ЛУЧ

Продукция украинской компании «ЛУЧ» предлагает своим потребителям недорогие товары обогрева жилища, которые отличаются сравнительно небольшой стоимостью обслуживания и достойным уровнем качества.

Преимущества котлов отопления «ЛУЧ»:

  1. Надежная работа и качество сборки. Простая конструкция позволяет функционировать котлу отопления долго и без нареканий.
  2. Небольшие габариты и вес. Подобные котлы отопления можно без существенных проблем повесить на стену (если он навесной) или установить на пол (если напольный). Небольшой вес и размеры позволят разместить его в любом помещении.
  3. Невысокая стоимость запчастей. Если котел необходимо отдавать в ремонт, конечный потребитель не будет «ошарашен» большой суммой ремонта. Поскольку производство выполняется на территории Украины, все дополнительные запасные части не доставляются из-за границы.

Недостатки котлов «ЛУЧ»:

  1. Достаточно часто может «гореть» изоляция. Многие клиенты жалуются на неприятный едкий запах, который может возникать по причине прогорания резины.
  2. Котел отопления не имеет газового патрубка. На сегодняшний момент эта неувязка устранена, однако некоторое время назад подобная сложность заставляла некоторых потребителей повторно обращаться к рынку товаров и услуг в целях покупки нужного аксессуара.
  3. Часто «горит» автоматика. Подобный пункт – не редкость. Украинские производители не ставили целью изготовление качественного автоматического оборудования, поэтому в этом плане это может стать большой проблемой.
  4. Подключение стабилизатора – не все модели.

В заключение

Подбор необходимого котла оборудования должен осуществлять вместе с покупкой качественного стабилизатора напряжения. Именно по этой причине наш портал предложил Вам несколько возможных вариантов покупки агрегатов отопления (марки) и описал доступные варианты приобретения стабилизаторов.

Если Вы желаете подобрать для своих целей качественные и достойные агрегаты контроля подачи электроэнергии – не экономьте на деньгах, поскольку вовремя не зафиксированная ошибка может стать причиной дорогостоящего ремонта в сервисном центре.

Если Вы желаете узнать наиболее полную информацию и окончательно сделать свой выбор, обратитесь к нескольким ресурсам описания плюсов и минусов стабилизаторов напряжения.

Портал otopimdom.ruпомогает своим посетителям решить многие вопросы обогрева жилища, поэтому в случае возникновения неясных вопросов по подключению или монтажу отопления – добро пожаловать к нам.

Выбор регулятора напряжения для газового отопительного котла

При установке системы отопления обязательно устанавливается регулятор напряжения для газового котла (ЦО). Предупреждает о повреждении электронной платы в случае непредвиденных проблем в электрической сети. Чтобы правильно выбрать это устройство, нужно разбираться не только в характеристиках, но и в принципах работы. Ты согласен?

Все о типах стабилизаторов, их устройстве и действии вы узнаете, прочитав предложенную нами статью.Мы указали ориентиры, необходимые для правильного выбора, перечислили ведущих производителей сегмента. Приняв во внимание наши советы, вы правильно оснастите газовый котел необходимым для работы устройством.

Содержание статьи:

  • Актуальность параметров напряжения на котлах
  • Принцип работы стабилизаторов
  • Типы бытовых моделей
    • Серво или электромеханические
    • Тиристор или симистор
    • Электронный или релейный
  • Стабилизаторы с двойным преобразованием
  • Критерии выбора при покупке аппарата
    • Максимальная мощность нагрузки
    • Скорость стабилизации напряжения
    • Диапазон рабочего напряжения
    • Температура окружающей среды
    • Прочие некритические параметры
  • Производители стабилизаторов напряжения
  • Лучшие модели газовых котлов
  • Выводы и полезное видео по теме

Актуальность параметров напряжения на котлах

Даже в недорогом газовом котле есть 15-25 датчиков, информация о которых круглосуточно обрабатывается встроенной электронной картой. От ее работы зависит отопление дома и безопасность жителей при выходе из строя отдельных единиц техники.

Стоимость новой оригинальной электронной платы для газового котла составляет порядка 40-50% от ее стоимости, поэтому за безопасностью этого элемента следует следить с особым вниманием. Для нормальной работы платы газового оборудования сервисные центры настоятельно рекомендуют использовать стабилизатор напряжения.

Подвесные регуляторы напряжения не рекомендуется вешать под котел, т.к. вода может сломать электрооборудование при прорывах труб.

Без стабилизатора бесплатного гарантийного обслуживания не будет. Особенно это актуально для загородных домов, где напряжение может по вечерам упасть до 170-180 В или кратковременно превысить 250 В при обрыве проводов.

Кроме электронной платы из-за изменения параметров электросети может сгореть еще и водяная помпа, замена которой тоже обойдется недешево. Поэтому при покупке газового котла лучше приобретать ЦО сразу, чтобы избежать проблем в будущем.

Принцип работы стабилизаторов

Основное внутреннее устройство регулятора напряжения одинаково во всех его типах.

Под корпусом обычно прячутся следующие компоненты:

  1. Автотрансформатор с несколькими обмотками, отвечающий за согласование выходного напряжения с заданными параметрами.
  2. Управляющее устройство, обнаруживающее изменения входного напряжения.
  3. Автоматические выключатели. Отключают стабилизатор при выходе параметров блока питания за рабочий диапазон.
  4. Автоматика управления, изменяющая путь тока через обмотки трансформатора в зависимости от разницы между входным и выходным напряжениями.

Дополнительно SN может быть укомплектован аккумуляторными батареями, которые позволяют запитать подключенные устройства после исчезновения напряжения питания.

На релейных стабилизаторах с напряжением 10% напряжение колеблется в районе 220 В, отклоняясь на 10-15 В либо в меньшую, либо в большую сторону от заданного уровня

Принцип работы стабилизатора прост. Когда входное напряжение отклоняется от нормы, автоматика изменяет путь тока через обмотки трансформатора так, чтобы на выходе было постоянное 220 В. Технически эффект стабилизации достигается несколькими способами, в зависимости от типа устройства.

Виды бытовых моделей

Не все типы ЦО рекомендуются для бытовых газовых котлов. Некоторые категории этих устройств предназначены для промышленных целей и их использование в домашних условиях нецелесообразно.

Поэтому ниже будут рассмотрены только типы стабилизаторов, подходящие для обустройства загородного дома.Предлагаем ознакомиться с моделями, которые подходят для отопления и продаются в самой специализированной технике.

Сервопривод или электромеханический

Принцип действия стабилизаторов напряжения сервоприводных отопительных котлов заключается в перемещении токоприемника по обмоткам трансформатора с помощью электропривода. Движение управляется автоматикой.

У котлов с открытой газовой камерой нежелательно устанавливать электромеханические регуляторы напряжения, так как искра внутри устройства может привести к взрыву при утечке газа

Регулировка напряжения стабилизатором достигается изменением числа витков вторичной обмотки автотрансформатора, участвующих в передаче. Этот принцип позволяет устройству увеличивать или уменьшать выходное напряжение сети в зависимости от его входного значения.

Преимущества сервопривода CH:

  1. Устойчивость к перегрузкам.
  2. Точность и плавность установки значений выходного напряжения 3-5%.
  3. Длительный срок службы при регулярном обслуживании.

Минусы электромеханических устройств:

  1. Чувствительность к отрицательным температурам, при которых устройство не работает.
  2. При активном использовании щетка коллектора требует замены каждые 3-4 года.
  3. Малая скорость изменения напряжения – 10-40 В / сек.
  4. Сервопривод шума.
  5. Появление искр при движении токоприемника, что исключает установку СН в помещениях с большой вероятностью утечки газа.

Стоимость сервоприводов в 3 раза дороже реле и в 2 раза дешевле тиристоров. Не рекомендуется включать такой СН в одну ветку с холодильником, потому что постоянные перепады напряжения при включении компрессора быстро приведут к стиранию щетки коллектора.

Тиристор или симистор

CH с тиристорами наиболее предпочтительны для газовых котлов. Принцип их действия заключается в формировании набора электрических розеток из вторичной обмотки трансформатора.

Тиристорные регуляторы напряжения с нагрузкой могут нагреваться, поэтому их следует устанавливать так, чтобы не перекрывать вентиляционные отверстия

Схема работы электронного ЦО в чем-то схожа с сервоприводными моделями. Только вот за регулировку количества витков вторичной обмотки отвечает неэлектрический привод.токоприемник и отдельные выходы, включение которых регулируется тиристорными устройствами и процессором.

При падении напряжения выходы одних тиристоров выключаются, а выходы других включаются, что обеспечивает покрытие большего количества витков обмотки.

Количество розеток от трансформатора напрямую влияет на плавность и точность регулирования напряжения. Их количество может достигать 20-25 штук. Иногда используются двухуровневые стабилизаторы, обеспечивающие еще большую точность выходного напряжения.

Коммутационные тиристоры управляются процессором, который непрерывно анализирует входные и выходные напряжения. И если одно звено цепи разорвется, оно будет заменено следующим.

Описанный принцип работы тиристора СН приводит к ряду преимуществ такого оборудования:

  1. Срок службы 10-15 лет.
  2. Высокая скорость отклика – 10-20 мс.
  3. Точность установки выходного напряжения от 1-3%.
  4. Эксплуатационная устойчивость к частым перепадам напряжения.
  5. Возможность работы при минусовых температурах.
  6. Устойчивость к электрическим помехам.
  7. Бесшумность за счет отсутствия движущихся частей.
  8. Безопасность платы котла даже при коротком замыкании обмотки в трансформаторе.
  9. Плавная синусоида при переключении.

Тиристор СН Недостатки:

  1. Высокая цена. Стоимость тиристорных стабилизаторов в 2–3 раза выше сервоприводов и в 6–8 раз выше релейных.
  2. Возможность выгорания дорогостоящей платы управления или выхода из строя одного из тиристоров при перегрузке.
  3. Необходимость активного охлаждения при высоких нагрузках.

Большинство тиристоров СН имеют мощность 5 кВт и предназначены для регулирования напряжения по всему дому или квартире. Но около 10% моделей имеют рабочую мощность до 1,5 кВт, чего хватит для подключения практически любого котла бытового отопления.

Электронное или реле

Реле типа SN – самые дешевые устройства для регулирования напряжения.Их рабочий «сердечник» – это от 4 до 20 катушек индуктивности с разными обмотками.

В зависимости от разницы напряжений на входе и выходе устройства автоматика подключает те или иные элементы. В результате происходит грубая ступенчатая регулировка выходных параметров электросети.

Внутреннее устройство реле СН. Недорогие модели релейных регуляторов напряжения имеют всего 4 управляющих реле. В случае поломки эти элементы легко заменяются новыми.

Регулирование переключения между катушками происходит с помощью реле, издающих характерные щелчки.

Преимущества реле CH:

  1. Компактный и легкий.
  2. Низкая цена.
  3. Скорость ответа – 0,1 секунды.
  4. Оперативная устойчивость к частым срабатываниям сигнализации.

Недостатки релейных устройств:

  1. Мигает при переключении катушек.
  2. Отсутствие синхронизации синусоиды.
  3. Громкий щелчок при срабатывании реле.
  4. Низкая точность настройки для большинства моделей составляет 5-8%.

Дешевые реле вряд ли можно рекомендовать в газовой котельной. Но при отсутствии денег на более продвинутые модели подойдет и этот вид оборудования.

Стабилизаторы с двойным преобразованием

Этот тип ВЧ представляет собой симбиоз с источником бесперебойного питания. Схема его работы – двухступенчатое преобразование поступающей электроэнергии.

Стабилизаторы с двойным преобразованием мощности тяжелые и тяжелые из-за поставляемой свинцово-кислотной батареи

Сначала в батарею подается выровненный постоянный ток с пониженным напряжением. Затем электричество снимается с выводов той же батареи, напряжение повышается до 220 В, ток инвертируется в переменный, а преобразованная энергия подается на выходы стабилизатора.

Такая схема даже при минимальной емкости АКБ обеспечивает полную автономность параметров выходного напряжения.

Преимущества двойного преобразования CH:

  1. Независимость параметров выходного напряжения от домашней сети.
  2. Полная защита котла от резких скачков напряжения, коротких замыканий.
  3. Отсутствие переключающих элементов и задержек.
  4. Всегда правильная синусоида.
  5. Иммунитет
  6. Срок работы более 10 лет.
  7. Возможность автономной работы газового котла без внешнего электричества.

Недостатки регуляторов напряжения с двойным преобразованием:

  1. Высокая цена. Цена на бытовую технику мощностью от 1 кВт начинается от 200 долларов.
  2. Низкий КПД (90%) из-за охлаждающего вентилятора.

Стабилизаторы с двойным преобразованием мощности отлично подходят для оборудования в оборудованной котельной частного дома. Но их цена может достигать половины стоимости системы отопления. Поэтому окончательный выбор регулятора напряжения для газового котла часто зависит от того, сколько денег на него выделено.

Критерии выбора при покупке аппарата

Не каждый котел можно подключить к дешевому регулятору напряжения. При выборе регулятора напряжения необходимо учитывать параметры подключаемого оборудования, ведь иногда он может даже не включиться из-за срабатывания встроенных предохранителей.

Все важные технические параметры стабилизатора будут рассмотрены ниже.

Максимальная мощность нагрузки

В инструкциях к SN обычно указываются характеристики оборудования в вольт-амперах (ВА).Этот показатель часто путают с ваттами. Показатель на приборе в 500 ВА не означает, что этот стабилизатор в норме может обеспечить работу оборудования мощностью 0,5 кВт.

Дорогие тепловые насосы часто имеют электронную схему, уменьшающую пусковые токи. Однако определение наличия такой функции в оборудовании, встроенном в котел

Бытовые котлы в квартирах обычно потребляют в рабочем режиме до 150 Вт.

Но в момент их включения запускаются два процесса, резко увеличивающие ток:

  • конденсаторы зарядные электронной платы;
  • запуск электродвигателя отопительного насоса.

В результате этих двух явлений нагрузка на стабилизатор увеличивается в 3-5 раз до 450-750ВА в течение первых 0,1-0,4 сек. Возникающие пусковые токи могут быть восприняты как короткое замыкание, в результате чего устройство отключится из-за сработавшей защиты.

Недорогие ВЧ обычно не имеют регулировочных устройств. Их автоматика изначально была запрограммирована на стабилизацию напряжения 220В

Лучшим вариантом ЦО для газового котла будет модель, полная мощность которой в ВА будет в 5 раз больше рабочей потребности котла.

Если не следовать этой рекомендации, ситуация может развиться двумя путями:

  1. Котел не включается и придется заменить стабилизатор на более мощный.
  2. CH будет исправно работать в режиме перегрузки, что приведет к его аварийной поломке.

Поэтому покупать регулятор напряжения для системы отопления надо с запасом мощности в 3-5 раз. Учитывая энергопотребление большинства котлов, это не будет дорогостоящим вложением, но избавит от многих проблем.

Скорость стабилизации напряжения

В стабилизаторах выравнивание напряжения происходит не сразу. Главное, чтобы время задержки не сказалось негативно на работе котла, ведь кратковременный импульс величиной 260-270В уже может привести к перегоранию электроники.

При установке нового газового котла лучше всего купить тиристорный регулятор напряжения, который обеспечит максимальную защиту и точную настройку выходных параметров

Серводвигатели

ВЧ (10-40 В / с) имеют самую низкую скорость, поэтому они не могут гарантировать защиту электронной платы от критических падений напряжения.

Релейные стабилизаторы работают быстрее и выравнивают напряжение за 0,1-0,2 секунды. Этого времени достаточно, чтобы уберечь котел от проблем.

Тиристор CH обеспечивает скорость коррекции напряжения 10-20 мсек. Электроника такого прерывания даже не заметит. Вот какие стабилизаторы самые лучшие.

Диапазон рабочего напряжения

Большинство даже бюджетных стабилизаторов имеют рабочий диапазон от 140-160 до 250-260 вольт. Если напряжение в сети еще ниже, то это повод обратиться в организацию, обслуживающую электрическую сеть.Когда входные параметры выходят за пределы заданных диапазонов, срабатывает защита, и SN просто отключается.

На тыльной стороне КЗ обычно указываются важные технические характеристики, в том числе диапазон рабочих напряжений. При выходе за его пределы девайс

выключается

Вечером в частном секторе напряжение может упасть до 170-180 В, поэтому покупать стабилизаторы для систем отопления Дачные дома с рабочими параметрами ниже не рекомендуется.

Температура окружающей среды

Стабилизаторы сервопривода выдерживают очень низкие температуры.Это связано с обледенением обмоток трансформатора, по которым движется токоприемник. В результате под нагрузкой могут возникать сильные токи, которые могут расплавить медный провод и вызвать короткое замыкание.

Отрицательные температуры отрицательно влияют на работу регуляторов напряжения из-за регулярного осаждения водяного конденсата на металлических внутренних элементах.

При установке ЦО на холоде обязательно уточняйте в инструкции температурный диапазон, в котором можно эксплуатировать оборудование.У некоторых стабилизаторов даже есть утепленный или водонепроницаемый корпус.

Прочие некритические параметры

При покупке стабилизатора напряжения желательно учитывать другие некритичные характеристики оборудования:

  • Точность стабилизации напряжения:
  • возможность крепления ЦН на стене;
  • наличие заземления;
  • количество встроенных систем защиты.

Даже самая худшая точность стабилизации напряжения 10% не помешает стабильной работе газового котла.Кроме того, его электронные карты имеют собственные маломощные ВЧ.

Для остального оборудования индикаторов в 200 или 240 В достаточно для стабильной работы. Но оптимальным значением все же остается 220 В с минимальными отклонениями.

Заземление должно выполняться на металлических корпусах стабилизатора. Это защитит оборудование и защитит человека от поражения электрическим током в случае поломки инструмента.

Устройство всегда можно установить на стене, соорудив небольшую полку, но специализированные приспособления подходят лучше.Поэтому при необходимости настенного размещения ЦЗ лучше приобрести для этого подходящие модели.

Помимо защиты от скачков напряжения подключаемое оборудование должно быть защищено от опасностей самого стабилизатора.

Следовательно, ЦЗ должен иметь механизмы защиты от таких факторов:

  • перегрев;
  • перегрузка;
  • отклонение выходного напряжения за пределы допустимых значений;
  • короткое замыкание.

Чем больше защиты обеспечивает конструкция, тем меньше вероятность повреждения подключенного оборудования. Последняя характеристика, заслуживающая внимания, – это цена устройства, но этот параметр зависит от многих факторов.

Производители стабилизаторов напряжения

Лишь единицы производителей выпускают регуляторы напряжения всех типов сразу. Большинство компаний сосредотачиваются на производстве продукции для определенной ниши. Отечественные производители в последние годы наладили выпуск собственных СН лучше, чем зарубежные аналоги.

Желательно, чтобы регуляторы напряжения не только имели световой индикатор перегрузки, но и оповещали пользователя звуковым сигналом.

Итак, лучшими производителями бытового реле СН являются:

  • Ресанта;
  • Lider;
  • Luxeon;
  • Энергия;
  • Sven.

Электромеханических устройств хорошего качества произвести:

  • LogicPower;
  • Luxeon;
  • RUCELF;
  • Resanta;
  • Solby.

В производстве тиристорных стабилизаторов задействовано предприятие:

  • Вольтер;
  • Luxeon;
  • Lider;
  • Штиль;
  • Прогресс.

Есть еще несколько десятков производителей регуляторов напряжения, которые также заслуживают внимания. Их продукцию также можно приобрести в магазине, если в нем нет подходящих моделей вышеперечисленных компаний.

Лучшие модели газовых котлов

Выбор стабилизатора котла отопления во многом определяется параметрами локальной электросети и мощностью подключаемого оборудования. Но можно составить «портрет» достойного ЦО для систем отопления квартир и небольших домов.

Это выглядит так:

  1. Общая мощность не менее 1000 ВА.
  2. Встроенная защита от перегрева, случайного короткого замыкания, перегрузки.
  3. Правильный выходной синусоидальный сигнал.
  4. Нижний порог рабочего напряжения выше нормативного значения в местной электросети.
  5. Автостарт с задержкой после срабатывания защиты.
  6. Наличие клемм заземления.
  7. Скорость регулировки напряжения не более 20 мс, точность настройки 2-3%.
  8. Возможность работы на морозе и крепления на стене.

Предложение о низкой стоимости также было бы желательным, но с параметрами, описанными выше, это невозможно.

Тиристорные стабилизаторы можно брать с запасом хода и дополнительно к ним подключать маломощные электронные гаджеты для штатной зарядки.

Далее будут представлены самые популярные модели СН в трех категориях: реле, серво и тиристоры. При составлении списка будет учитываться идеальный «портрет» стабилизатора.

Лучшее реле SN:

  1. LogicPower LPT-1000RV;
  2. Luxeon LDR-1000;
  3. Powercom TCA-1200;
  4. SVEN Neo R1000;
  5. БАСТИОН Теплоком СТ1300.

Верхние сервостабилизаторы:

  1. Ресанта АЧ2000 / 1-ЭМ;
  2. Сервопривод Luxeon LDS1500;
  3. RUCELF SDW-1000;
  4. Энергетический ЧБТ-1000/1;
  5. Elitech ACH 1500E.

Лучшие тиристорные устройства:

  1. Штиль R 1200SPT;
  2. Luxeon EDR-2000;
  3. Прогресс 1000Т;
  4. Lider PS 1200W-30;
  5. Аваттом СНОПТ-1. 0.

Данные модели предназначены для безаварийной работы котлов с максимальной потребляемой мощностью 200 Вт.

Они далеки от идеала, но являются лучшими в своем классе. Этот СН надежен, и в случае поломки их производители предоставляют гарантийное обслуживание.

Выводы и полезное видео по теме

Представленные видеоролики помогут определиться с выбором хорошего ЦО для газового котла.

Видео №1. Выбор регулятора напряжения для котельного оборудования – полезные советы:

Видео №2.Работа и внутреннее устройство стабилизатора:

Видео № 3. Тестирование пяти различных стабилизаторов напряжения:

Для покупателей стабилизаторов напряжения основным критерием выбора является стоимость устройства. Но за одну цену можно также приобрести СН, который вообще не подходит для газового котла, и устройство, которое надежно защитит подключенное оборудование на долгие годы.

Чтобы не жалеть о потраченных деньгах, при покупке стабилизатора всегда следует учитывать все вышеописанные параметры оборудования.

Комментарии пишите в блоке ниже. Расскажите о том, как вы выбрали стабилизатор для своего газового котла. Делитесь полезной информацией, которая будет полезна посетителям сайта, задавайте вопросы, размещайте картинки по теме статьи.

Стабилизатор напряжения для газовых котлов

Газовый котел – довольно дорогое устройство, играющее далеко не последнюю роль в частном доме. Именно он является ведущим звеном в системе отопления, поскольку генерирует тепловую энергию для всей площади жилого помещения.На данный момент практически все модели газовых котлов частично привязаны к электросети, так как имеют в своей конструкции специальные циркуляционные насосы. Такие детали обеспечивают принудительный поток воды из всех контуров, тем самым организовывая быструю и эффективную подачу горячей воды ко всем подключенным радиаторам.

Однако очень часто в загородных домах и коттеджах возникают проблемы с подачей нормального напряжения электрического тока. Но если система потеряет связь с электричеством, циркуляционный насос остановится, следовательно, котел закипит. И это крайне опасно для таких систем отопления, так как может привести к серьезной поломке всего устройства.

Есть ли выход из этой ситуации? Там есть. Это регулятор напряжения для газовых котлов. Такое устройство позволяет преобразовать некачественное напряжение (значение которого меньше или больше 220 вольт) в чистое 220 при повышенном или пониженном напряжении.

Преимущества

Регулятор напряжения для газового котла благодаря своим свойствам обеспечивает стопроцентную гарантию безупречной и длительной работы электротехники нагревателя вне зависимости от того, какое напряжение подается от источника в данный момент.Конечно, это не значит, что система будет работать автономно от централизованного источника тока, но при подаче и рывках напряжения ваш котел не пострадает от этих различий.

Кроме того, одним из преимуществ, которое имеет регулятор напряжения для котла, является работа системы в более экономичном режиме электроснабжения. Это означает, что нагреватель не будет потреблять больше тока, чем устройство, работающее в штатном режиме без стабилизатора.

Даже с таким устройством вам будет намного проще отремонтировать котел в случае его выхода из строя или замены какой-либо штатной детали.Мало кто знает, но даже временное отключение устройства с циркуляционным насосом может привести к серьезным последствиям. Стабилизатор напряжения для газовых котлов – это не просто протектор, предотвращающий подачу высокого или низкого напряжения в систему, а необходимое устройство, при отсутствии которого невозможно гарантировать долгую и безупречную работу этого отопительного оборудования.

Возможности подключения

Это устройство подключается достаточно просто. Стабилизатор напряжения для газовых котлов подключается к сети между источником питания и самим котлом (то есть между двумя системами).Таким образом, на нагреватель уже подается стабилизированное до нормального напряжения без перебоев и рывков.

Сколько стоит регулятор напряжения для газовых котлов?

Цена 4-6 тысяч рублей на первый взгляд для такого маленького устройства покажется вам слишком большой, но если сравнить потери, которые могут возникнуть при подаче высокого или низкого напряжения, можно сказать, что такая стоимость будет полностью оправдана. .

p >>

Высокотехнологичный регулятор котла для точного выбора рекомендуемых поставщиков

Перейдите по Alibaba.com и откройте для себя удивительное. регулятор котла , который поможет вам заново повысить надежность измерения и контроля давления. Эти. Регулятор котла невероятно надежен и может использоваться как в личных, так и в бизнес-процессах. Доступные по непреодолимым промо-предложениям, они станут ценным дополнением к вашим уважаемым инвестициям. Благодаря своей универсальности и доступности. Регулятор котла практичен для множества промышленных и домашних проектов.

Все. Регулятор котла , предлагаемый на Alibaba.com, наполнен дразнящими функциями. Это делает их очевидным вариантом для тщательного измерения и регулирования давления жидкостей и газов. В результате при использовании этих. регулятор котла , безопасность вашего объекта подтверждается, особенно когда вы устанавливаете их в соответствии с инструкциями производителя. Установка. Регулятор котла – это относительно простой процесс, который делает их идеальными практически для всех типов мер по контролю давления.

Сделанный с использованием прочных материалов и креативного дизайна,. Регулятор котла отличается непревзойденной долговечностью и оптимальной точностью на протяжении всего срока службы. Широкая коллекция на сайте может похвастаться многочисленными размерами, формами и моделями, чтобы все пользователи могли найти наиболее подходящие. регулятор котла согласно их техническим условиям. Для поддержки безупречной производительности расширение. Регуляторы котла обладают значительной устойчивостью к вибрациям труб и воздействию газов и жидкостей, которые они регулируют.

Если вы хотите сэкономить время и энергию, которые тратите на покупки в Интернете, изучите Alibaba.com и испытайте удобство покупок. Увлекательный. Регулятор котла Ассортимент и предложения гарантируют, что вы получите лучшее соотношение цены и качества. Доступны лучшие планы для. Регулятор котла оптовики и поставщики. Используйте их и увеличивайте свою прибыльность.

Китай производитель стабилизатора напряжения, стабилизатор напряжения, поставщик АРН

Тип бизнеса:

Производитель / Завод

Бизнес Диапазон:

Электрика и электроника

Сертификация системы менеджмента :

ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007

Основные рынки:

Европа, Юго-Восточная Азия / Ближний Восток, Африка

Среднее время выполнения:

Время выполнения заказа в пиковый сезон: один месяц
Время выполнения заказа в межсезонье: один месяц

Обслуживание OEM / ODM

Доступен образец

Стабилизатор напряжения, Регулятор напряжения, производитель / поставщик AVR в Китае, предлагающий лучшую цену Контроллер солнечного зарядного устройства MPPT Тип для 50A, 12В, 24В, 36В, 48В, 12В, 24В, 500 Вт, преобразователь постоянного тока в переменный, от сети Модифицированный синусоидальный инвертор солнечной энергии для дома, заводская цена SCR 8kVA 220V 230V Triac Control AC Статический автоматический стабилизатор напряжения / регулятор для телевизора и так далее.

Как сделать схему контроллера нагревателя мощностью 25 А и мощностью 1500 Вт

В этой статье мы попытаемся понять, как сделать схему контроллера простого нагревателя мощностью 1500 Вт при токе 25 А с использованием обычной схемы диммерного переключателя на основе симистора.

Использование Advanced Симисторы без демпфера

Управляющие нагреватели мощностью до 1500 Вт требуют строгих технических требований к блоку управления для безопасного и эффективного выполнения предполагаемых операций.С появлением усовершенствованных демпферных симисторов и диодов создание контроллеров нагревателей на огромных ваттных мощностях сегодня стало относительно проще.

Здесь мы изучаем простую, но вполне подходящую конфигурацию, которую можно использовать для создания схемы контроллера нагревателя мощностью 1500 Вт.

Давайте разберемся с данной принципиальной схемой со следующими пунктами:

Как работает контроллер переменного тока симистора / Diac

Схема довольно стандартна, так как проводка очень похожа на те, которые обычно используются в обычных схемы переключателя регулятора освещенности.

Можно увидеть стандартные настройки симистора и диака для реализации базового переключения симистора.

Диак – это устройство, которое переключает ток между собой только после того, как на нем достигается определенная заданная разность потенциалов.

Следующие сетевые резисторы и конденсаторы, связанные с диаком, выбраны таким образом, чтобы они позволяли диаку работать только до тех пор, пока синусоидальная кривая остается ниже определенного уровня напряжения.

Как только синусоида пересекает указанный выше уровень напряжения, диак прекращает работу и симистор выключается.

Поскольку в этом случае нагрузка или нагреватель включены последовательно с симистором, нагрузка также выключается и включается в соответствии с симистором.

Указанная выше проводимость симистора только для указанного участка кривой входного синусоидального напряжения приводит к выходу через симистор, в котором переменный ток прерывается на более мелкие участки, что приводит к общему среднеквадратичному значению результирующего падения до более низкого значения, в зависимости от от значений соответствующих резисторов и конденсаторов вокруг диак.

Бак, показанный на рисунке, используется для управления нагревательным элементом, который запускает описанную выше процедуру.Чем больше сопротивление, тем больше времени требуется для зарядки и разрядки конденсатора, что, в свою очередь, продлевает срабатывание пары диак / симистор.

Это удлинение удерживает симистор и нагрузку выключенными на более длинном участке синусоидальной кривой переменного тока, что соответственно приводит к более низкому среднему напряжению на нагревателе, а температура нагревателя остается на стороне более холодной.

И наоборот, когда потенциометр настроен на более низкое сопротивление, конденсатор заряжается и разряжается с большей скоростью, что делает указанный выше цикл быстрым, что, в свою очередь, поддерживает средний период переключения симистора на более высокой стороне, что приводит к более высокому среднему напряжению. к обогревателю.Нагреватель теперь выделяет больше тепла из-за повышенного среднего напряжения, возникающего на нем через симистор.

Принципиальная схема

Список деталей

Резисторы 1/4 Вт 5% CFR

  • 15 кОм = 1
  • 330 кОм = 1
  • 33 кОм = 1
  • 270 Ом = 1
  • 100 Ом = 1
  • Потенциометр 470k линейный или 220k линейный

Конденсаторы

  • 0,1 мкФ / 250 В = 2
  • 0,1 мкФ / 630 В = 2

Полупроводники

  • DB-341 600 = 1
  • Tri

Индуктор 40 мкГн 30 ампер (опционально)

Управление через Arduino Pwm

Вышеупомянутое простое управление переключателем диммера 220 В также может быть эффективно реализовано с помощью внешнего питания Arduino PWM с помощью простого метода, показанного ниже:

Расширенный контроллер нагревателя с демпфером и устранение радиопомех

Как только напряжение вокруг C2 повышается примерно до 30 вольт (во время любого фазового цикла), Diac (D1) размыкается и выдает триггерный импульс. se для затвора симистора (TR1).Это приводит к включению симистора и подает все напряжение сети переменного тока на нагрузку, подключенную к SO1. Регулировка потенциометра R2 изменяет фазу (синхронизацию) запускающих импульсов, подаваемых на симистор, и, следовательно, изменяет средний уровень мощности, поступающей на нагрузку нагревателя.

Резистор R5 вместе с конденсатором C3 работает как демпферная сеть над симистором, чтобы защитить его от скачков напряжения обратной ЭДС, создаваемых индуктивной нагрузкой каждый раз, когда симистор выключается. Индуктор L1, который представляет собой дроссель на 50 мкГн, и конденсатор C4 сконфигурированы как фильтр подавления помех, что позволяет устранить радиочастотный шум, обычно генерируемый диммерами или контроллерами нагревателей этого типа.

Предустановка R3 регулирует минимальный начальный диапазон температуры нагревателя и помогает пользователю гарантировать, что питание нагревателя всегда начинается с минимальной мощности, когда R2 перемещается в минимальное положение, и нагреватель получает максимальную мощность, когда R2 перемещается в точку максимальной регулировки.

Дизайн печатной платы

Диммер мощностью 1000 Вт

Практически все регуляторы света, которые вы можете приобрести в обычных магазинах электротоваров, могут управлять довольно небольшой мощностью.Обычно допустимая мощность составляет несколько сотен ватт. Простая схема диммера, показанная ниже, предназначена для управления мощностью до 1 кВт. Что касается деталей схемы, объяснять особо нечего.

Этот высокомощный диммер включает в себя один симистор, один диак и RC-цепь, в которой период заряда и разряда конденсатора C2 может быть установлен с помощью потенциометра P1. Шумовые помехи и переходные процессы контролируются конденсатором C1 и катушкой индуктивности L1.

Как установить

Для настройки схемы необходимо отрегулировать потенциометр P1 так, чтобы он достиг максимального сопротивления, а затем предварительно настроить P2 до тех пор, пока подключенная лампа не окажется на грани отключения. Если используется лампа мощностью более 100 Вт, симистор должен быть прикреплен к радиатору, имеющему номинальную скорость теплопередачи около 6 ° C / Вт.

Когда схема используется как диммер на 1000 Вт, ограничительная катушка L1 должна быть рассчитана на ток 5 А со значением индуктивности, которое может достигать 40 мкГн, а предохранитель F1 должен быть рассчитан на 6.3 ампера.

Нагреватель на транзисторах и резисторах

Эта уникальная схема нагревателя, в которой используются транзисторы и резисторы для отвода тепла вместо катушки нагревателя, была разработана г-ном Норманом, но он столкнулся с проблемой со схемой. Проблему и решение для этой конструкции можно понять из следующего обсуждения:

Проблема:

Я разработал небольшой нагреватель с использованием регулятора напряжения LM7812 и транзисторов и резисторов Tip31c. Я тестировал его в течение нескольких часов и обнаружил проблему.Последние два резистора 56R сильно нагрелись, сгорели и опалили печатную плату. Прилагаю схему. Мне не удалось найти аналогичный проект на вашем веб-сайте, поэтому я пытаюсь связаться с вами через этот контактный пункт. Спасибо!

Решение:

Это выглядит очень странно, потому что резисторы на 56 Ом на эмиттере транзисторов должны заставлять транзистор равномерно рассеивать тепло между резисторами и транзисторами. Нагревание последних двух резисторов на 56 Ом означает, что последние два BJT проводят более свободно, чем остальные транзисторы.

Самый простой способ решить эту проблему – установить все транзисторы на общую алюминиевую ленту, чтобы транзисторы равномерно обменивались друг с другом рассеиванием своего тела и, таким образом, все транзисторы проводили и рассеивали одинаково.

Стабилизатор комбинированного котла | Транс-сан

Стабилизаторы комбинированного котла

Маленький великан.

Фиксированный выход 220 В

Стабилизатор обеспечивает постоянное выходное напряжение 220 В в диапазоне входного напряжения 120/260 Вольт.

Высокая эффективность до 98%

Trans-san производит все свои стабилизаторы в соответствии с принципом высокой эффективности. Потери практически отсутствуют.

Влагостойкость
Без проблем работает даже при уровне влажности 90%.

Защита от низкого и очень высокого напряжения
Наши стабилизаторы для комбинированных котлов предназначены для защиты от низкого или очень высокого напряжения. Он без проблем работает с максимальной эффективностью даже при самых резких изменениях напряжения.

Полная эффективность при любых климатических условиях
Будь то расположение в кипящем жарком Дубае или на ледяной Аляске, это не является препятствием для вашего стабилизатора Trans-san.
Работает в любых климатических условиях от +45 до -25.

Защита от перегрева

Наши стабилизаторы комбинированных котлов оснащены специальной защитой от сильного нагрева. Он работает с максимальной эффективностью даже в сложных условиях без вентиляции.

Степень защиты IP20

Trans-san обеспечивает защиту от любых предметов диаметром более 12,5 мм.Доступ любых предметов диаметром такого размера к опасным участкам запрещен.

Доставка по всему миру

Высококачественная продукция компании Trans-san, которая с 1975 года поставляла продукцию более чем в 30 стран, может быть доставлена ​​куда угодно.

МИКРОПРОЦЕССОР СТАБИЛИЗАТОР НАПРЯЖЕНИЯ SN-30 / TZA

SN-300 – Съемный регулятор напряжения предназначен для защиты чувствительного оборудования от помех от сети, создаваемых различными типами машин, осветительной арматурой и т. Д.Помимо прочего, он подавляет скачки напряжения, гармонические помехи и изменения напряжения. В основе конструкции регулятора лежит трансформатор, который всегда находится в режиме насыщения, что дает хорошую компенсацию колебаний напряжения. Стабилизатор напряжения СН-300 поддерживает стабильное напряжение 230 В. Он обеспечивает правильную работу устройств, чувствительных к колебаниям напряжения. Кроме того, регулятор защищает подключенное оборудование от внезапных повышений или понижений напряжения питания (более 275 В или менее 155 В) путем быстрого отключения его источника питания.Номинальная выходная мощность однофазного регулятора должна соответствовать мощности приемника (спутниковое телевидение, бытовая электроника RTV, компьютеры, контроллеры отопительного оборудования, медицинское оборудование, машины и другие устройства). Основной принцип – оставить определенный запас хода (20-50% в зависимости от нагрузки). Выходная мощность регулятора напряжения СН-300 – 300Вт!


Power 150V – 275V / 50Hz

Диапазон стабилизации (изменение входного напряжения) 165V 275V

Максимальная мощность нагрузки 300W

Изменение выходного напряжения 230V ± 5% 3

905 Отключение выхода при входном напряжении выше 275В

Отключение выхода при входном напряжении ниже 155В

Предохранитель со стороны питания 3.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
