Газовый котел для отопления частного дома, какой лучше выбрать

В рамках обсуждения программы индивидуального строительства, рассматриваем сегодня газовый котел для отопления частного дома, какой лучше выбрать под снабжение теплом именно жилых помещений.

Плюс ко всему посмотрим, какие есть отзывы по разным газовым котлам от наших читателей – смотрите их внизу страницы.

Что интересно узнать хозяину, который уже строит или еще только собирается строить свое собственное жилье?Кто и какой реально использует газовый котел для отопления частного дома? Какой лучше выбрать тепловой агрегат для того или иного региона? Какие модели предпочесть и на что обратить внимание при выборе?

Вот на эти вопросы мы и ответим на этой странице.

Алгоритм выбора газового котла для дома

Чтобы понять, какой вам нужен газовый котел для отопления частного дома, какой выбрать именно под ваши условия, вам следует ответить на все ниже перечисленные вопросы и выбрать для себя приемлемые варианты ответов.

Какова площадь внутренних помещений вашего дома?

От этого зависит мощность выбираемого газового оборудования. Самый простой вариант расчета – это 1 кВт тепловой мощности котла на 10 кв.м. площади. Некоторые производители могут не выпускать котлы для вашей площади.

Где вы собираетесь разместить газовое оборудование?

Если на кухне, то ваш выбор – настенный газовый котел. Если вас есть котельная, то вы также можете разместить там напольный котел.

Собираетесь ли вы использовать газовый котел также и для ГВС?

Если да, то вам потребуется двухконтурный котел. Либо к одноконтурному котлу вам придется подключать бойлер косвенного нагрева (БКН).

Достаточно ли места в вашей котельной?

Если да, то БКН там вполне поместится. Если нет, то вам придется довольствоваться установкой двухконтурного котла.

Есть ли у вас возможность обустроить дымоход для котла?

Если да, то вы можете установить котел с открытой камерой сгорания, который воздух для горения забирает из котельной, а продукты сгорания выбрасывает в дымоход с естественной тягой.

Если нет, то вам придется ставить котел с закрытой камерой сгорания, который по специальному коаксиальному дымоходу получает воздух с улицы и туда же выбрасывает продукты горения.

Всегда ли у вас в поселке или деревне есть стабильное электроснабжение?

Если да, то вы можете ставить любой современный котел. Если нет, то вам подойдут энергонезависимые газовые котлы, которым не требуется электричество для работы.

Отзывы по газовым котлам

Рассматривая вопрос, какой предпочесть газовый котел для отопления частного дома, какой лучше, отзывы мы старались отбирать из самых разных уголков нашей страны. Здесь и Подмосковье, и Урал, и Сибирь и Дальний Восток.

Итак, что мы имеем по отзывам:

Валерий Сенявин, Московская область: У меня каркасный дом 180 квадратных метров. Дом хорошо утеплен для Подмосковья – 150 мм вата в стенах, 250 мм на потолке и 200 мм на полу. Дом стоит на фундаменте из винтовых свай.
Для отопления я взял настенник от Baxi – Luna на 24 кВт с возможностью подключения бойлера косвенного нагрева. Все в этом варианте меня устраивает, котел хороший, сервис нормальный.

Далее еще один отзыв:

Андрей Савицкий, Миасс, Челябинская область: Имею старый дом, от родителей достался. Кирпич + пенопласт 10 см. Стоял раньше старый котел газовый КЧМ. Поменял на Лемакс. Лучше конечно стало. Но как по мне, так расход слишком большой. Думаю поменять сейчас на корейский Навьен или на что-то подобное. Спрашивали про площадь дома, так она 85 квадратов.

Вот еще один из отзывов по газовым котлам для дома:

Анатолий Иванов, Новосибирская область: Выстроили мы в 2015 году себе небольшой домик. Хотели сначала делать из арболита, но хорошего не нашли. В итоге выстроили из газобетона. Площадь жилая получилась 135 кв.м. Чтобы отапливать такую площадь, установили котел Wiessmann соответствующей мощности. Оборудование этой фирмы очень хорошее, газ экономит, в доме тепло.

И, наконец, отзыв из восточных регионов:

Николай Прашин, Амурская область: Газа магистрального у нас нет и, видимо, никогда не будет. Чтобы на полном автомате отапливать мой дом (площадь 200 кв.м.) заказал в фирме установку газгольдера. Котел выбрал напольный Ferroli, знаю, что делают хорошие дизельные котлы. Имел уже опыт по этой марке. Ну и газовые оказались не хуже. Только с запчастями беда, нет у нас нормального продавца со складом, приходится ждать подолгу.

Подводя итоги

Как видите, отзывы все разнятся. И это от того, что у каждого хозяина совершенно различная ситуация по мощности котлов, по их маркам, по присутствию хорошего дилера в регионе с проработанной сервисной базой.

А также у каждого хозяина совершенно уникальный дом со своими характеристиками по утеплению и конструктив у жилья также разный.

А еще и регионы разные. И от этого также зависит их мнение, какой лучше выбрать бытовой газовый котел для отопления частного дома.

А потому, чтобы вам не запутаться и выбрать именно вам подходящее оборудование, вам стоит еще раз пройти по всем пунктам выбора, которые были представлены выше, и ответить самим себе на эти вопросы.

Если у вас остались вопросы или вы хотите выразить собственное мнение, оставьте свой отзыв внизу страницы. Это не требует регистрации. Ваш отзыв появится сразу после его модерации.

Как выбрать газовый котел для отопления дома

• Газовое отопление в частном доме
• Как работает газовый котел в доме
• Как выбрать газовый котел для частного дома
• Как рассчитать мощность
• Установка
• Как поменять газовый котел в частном доме

Газовое отопление выбирает подавляющее большинство владельцев частных домов из-за экономичности и надежности. Если объект возможно подключить к магистрали, от газа практически никто не отказывается. Альтернатива в виде электрических отопительных устройств требует значительно больших финансовых затрат на эксплуатацию.

Из-за огромной популярности газовые котлы представлены на рынке в широком ассортименте. Выбор настолько велик, что у многих покупателей разбегаются глаза. Чтобы проблем не возникало, мы расскажем, как выбрать газовый котел для частного дома правильно.

Газовое отопление в частном доме

Разберем основные причины популярности газового отопления у владельцев домов:

• Экономичность. Газ является самым дешевым топливом из всех доступных сегодня вариантов, при этом сами котлы отличаются невысокой ценой и сравнительно простым обслуживанием.
• Удобство эксплуатации. Современные газовые котлы практически полностью автоматизированы, человеку не нужно следить за поддержанием температуры в комнатах, достаточно один раз настроить оборудование.
• Чистота использования. В процессе сгорания природного газа не образуется копоти и сажи, поэтому газовое оборудование так распространено в быту.
• Функциональность. Для отопления объекта можно подобрать котел подходящей мощности с учетом площади помещений. Даже в самых больших домах газовое отопление позволяет обеспечить поддержание комфортной температуры.

Естественно, у газового отопления есть и некоторые недостатки, которые можно назвать особенностями или нюансами использования:

• Установка газовых котлов в частных домах обязательно согласуется с Газтехнадзором. Монтаж разрешено выполнять только сертифицированным специалистам.
• Газ является взрывоопасным веществом, поэтому требуется осторожность при эксплуатации оборудования и периодическое профессиональное обслуживание.
• Для эксплуатации газового оборудования требуется качественная система вентиляция в помещении, где оно устанавливается.

Как работает газовый котел в доме

Прежде чем перейти к подбору газового котла для дома, рассмотрим принцип функционирования такого оборудования. Работает газовый котел по сравнительно простому и понятному алгоритму:

• циркуляционный насос обеспечивает подачу холодного теплоносителя в отопительную систему;
• в автоматически разжигаемую горелку поступает газовое топливо;
• открытое пламя нагревает теплоноситель в теплообменнике;
• нагретый теплоноситель поступает в трубы и радиаторы.

Когда температура в доме будет соответствовать заданным параметрам, горелка в системе выключится, а затем снова загорится, когда теплоноситель начнет остывать.

Газовый котел может обеспечить в доме не только работу системы отопления, но и горячего водоснабжения. В этом случае в оборудовании предусмотрен второй теплообменный контур.

Как выбрать газовый котел для частного дома

Рынок может предложить покупателям широкий выбор газовых котлов для отопления дома. Они обладают различными характеристиками, но в целом можно выделить несколько наиболее важных параметров, которые необходимо учитывать при покупке:

• Мощность. Характеризует способность котла нагревать теплоноситель, а значит, обогревать помещение. Выбирается в соответствии с размерами дома и комнат.
• Компоновка. Котлы бывают различными по конструкции: число контуров, материал теплообменника и т.д. Выбор делается в соответствии с желаниями владельца и назначения оборудования.
• Место установки. Газовые котлы бывают напольными и настенными.
• Автоматика. Современное оборудование имеет внутри автоматику, которая позволяет отслеживать температуру в доме и поддерживать ее на заданном уровне без участия человека.
• Размеры. От размера зачастую зависит мощность и компоновка. Выбирать нужно так, чтобы котел можно быть легко установить, эксплуатировать и обслуживать в помещении.

Как рассчитать мощность

Мощность газового котла для дома — важнейшая характеристика оборудования, поэтому нужно подробнее рассмотреть вопрос, как ее можно рассчитать.

Лучше всего доверить задачу расчета профессионалам, они смогут учесть все потребности заказчика и особенности объекта, в котором котел будет установлен.

Если же хочется предварительно узнать, какая мощность необходима для обеспечения комфортной температуры в вашем доме, расчет можно выполнить по формуле:

1 кВт энергии = обогрев 10 м2 площади дома.

Предположим, что вам нужен котел для обогрева дома площадью 120 м2. В этом случае требуется оборудование мощностью не менее 12 кВт. Однако нужно учитывать, что в профессиональных расчетах учитываются и дополнительные критерии:

• температура в холодное время года в регионе;
• необходимость использования котла для ГВС;
• высота потолков;
• количество и удаленность комнат;
• схема отопительной системы.

Профессионалы при расчетах обязательно закладывают избыточную (резервную) мощность в котел в размере не менее 10-20%. Поэтому для обогрева дома площадью 120 м2 требуется котел мощностью от 13,2-14,4 кВт.

Установка

Газовый котел устанавливается по проекту, согласованному в уполномоченных инстанциях. Сам монтаж включает в себя следующие этапы:

• Создание основания. Котел может быть установлен только на прочную и безопасную основу, например, бетонную стяжку.
• Установка дымохода. Специалисты монтируют дымоход, после чего проверяют тягу.
• Подключение к трубопроводу. Котел устанавливается на подготовленное основание и подключается к трубам системы отопления. Если оборудование имеет 2 контура, то его также подключают к ГВС.
• Подключение к газопроводу. На последнем этапе котел подключают к заведенной в дом трубе газоснабжения.

Как поменять газовый котел в частном доме

Существует много причин, из-за которых может потребоваться замена газового оборудования. Этот процесс всегда включает в себя:

• получение соответствующего разрешения в ответственных службах;
• передача газовикам документов на котел, а также акта проверки дымохода;
• слив теплоносителя из системы;
• отключение старого оборудования от газовых труб и труб отопления;
• демонтаж старого котла;
• установка нового оборудования по указанной выше схеме.

Специалисты компании Render House построят для вас коттедж под ключ и выполнят установку газового котла для его отопления. За более подробной информацией обращайтесь по телефону в шапке сайта.

Старые дома, старые системы отопления

Published: July 28, 2017 – by Dan Foley

Categories: Case Study

Что мне больше всего нравится в этом бизнесе, так это история систем отопления в старых домах, в которых мы работаем. Мне нравится ковыряться в подвалах старых домов, пытаясь разобраться в системах отопления столетней давности. Интересно, о чем думал мой коллега, когда проектировал и устанавливал системы отопления в этих старых домах, в то время как я пытаюсь применить современные технологии отопления к этим древним системам горячего водоснабжения и пара.

В районе метро Вашингтона, округ Колумбия, где я работаю, много старых и исторических домов и зданий. Недавно нам выпала честь обновить две системы отопления в исторических домах.

Викторианская эпоха начала века

Первая система была прекрасной старой викторианской архитектурой, расположенной в Лисбурге, штат Вирджиния. Она была построена в 1899 году и внесена в Национальный реестр исторических мест. С владельцами дома я познакомился еще в начале 90-х. У них были проблемы с системой отопления. Их существующий чугунный масляный котел был треснут и протекал. Я заметил еще один довольно новый котельный блок, стоящий в углу подвала. Тот, кто заменил котел, не удосужился снять старую тушку. Что приводило к преждевременному выходу из строя секций?

Оригинальный угольный котел Герни все еще был на месте, но с закрытым клапаном (см. фото ниже). Подрядчик по отоплению приклепал к котлу стальную пластину. Она гласила просто: «Hubbard Heating Co., Вашингтон, округ Колумбия». Владелец хотел оставить этот котел на месте из соображений исторической ценности. Я обследовал систему отопления, пытаясь понять, почему два котлоблока вышли из строя в короткие сроки. Это была старая самотечная система горячего водоснабжения с массивными чугунными радиаторами и большими 3-дюймовыми и 4-дюймовыми стальными магистралями. На чердаке стоял старый клепаный стальной расширительный бачок с переливной трубой, пробитой через крышу.

Я восхищался 4-дюймовой сетью, которую кто-то вырезал и нарезал вручную более 100 лет назад. Трубы были тщательно проложены для гравитационного потока и тщательно закреплены подвесками для стальных труб. Когда дом был построен в 1899 году, электрическое освещение было в зачаточном состоянии. В доме была как электрическая проводка, так и газовые лампы. Газовые трубы диаметром 3/8 дюйма все еще были видны по всему дому, а несколько светильников для газовых ламп все еще висели на стенах подвала.

Новый котел на жидком топливе был подключен непосредственно к подающей и обратной магистралям. Стало ясно, что вызвало отказ блока. Первоначальная гравитационная система угольного котла медленно нагревалась за счет естественной конвекции, поскольку в системе не было насоса. Новая жидкотопливная горелка с холодным пуском срабатывала при запросе тепла и запускала циркуляционный насос. Огромные количества холодной воды будут течь обратно в котел, что приведет к растрескиванию чугуна от теплового удара. Кроме того, секции были сильно закопчены из-за длительного обжига при низких температурах блока.

Я заменил котел на жидкотопливный котел Burnham V-7 и подключил тепловой байпас для смягчения холодной обратной воды. Я также использовал трехсекционный насос B&G Series 100 с низким напором и высоким расходом, чтобы имитировать гравитационный поток. Эта система просуществовала почти 20 лет, пока клиент не решил модернизировать систему и перейти с нефти на газ. Когда мы вывели его из эксплуатации, он все еще был полностью функциональным и работоспособным.

Система замены состояла из конденсационного котла Triangle Tube Prestige, работающего на природном газе. Мы также заменили электрический водонагреватель на бак ГВС косвенного нагрева Smart 80 из нержавеющей стали (см. фото ниже). Из-за низких потерь напора в системе я подвел трубопровод подачи и возврата непосредственно в котел без коллектора с низкими потерями или первичного/вторичного трубопровода, который мы обычно используем с этим типом котла.

В данном случае целью было максимизировать эффективность сгорания котла за счет возврата обратной воды с самой низкой температурой обратно в котел. Расход не является проблемой из-за низкого перепада давления в больших магистралях и радиаторах. Это идеальное применение для технологии конденсационных котлов. Эти котлы наиболее эффективно работают при низких температурах. Эта система работает по кривой сброса с максимальной температурой 160°F в расчетных условиях.

Прошедшая зима была второй зимой, когда новая система работала. Владелец сообщил об улучшении комфорта и значительной экономии топлива по сравнению с системой жидкотопливного котла, которую он заменил, несмотря на рекордно холодную зиму в прошлом сезоне.

Дом эпохи гражданской войны

Второй проект был в итальянском фермерском доме, построенном в 1860 году.

Дом расположен в Термонте, штат Мэриленд, примерно в часе езды к северу от города, и до сих пор принадлежит той же семье, что и первоначальный владелец. . Первоначально дом отапливался каминами и не имел центрального отопления.

Дед нынешнего владельца был паровым слесарем и установил две паровые установки в 1940-х годах. Он установил два стальных мазутных котла Kewanee, подключенных к однотрубным паровым системам (см. фото ниже).

Система представляла собой комбинацию чугунных радиаторов колонного типа и конвекторов, которые он изготовил/сварил в своей мастерской.

Мы выполнили эту работу в два этапа. Около 10 лет назад мы заменили первый котел на чугунный масляный котел Burnham V-8. Совсем недавно мы заменили второй котел на чугунный масляный котел Burnham Mega Steam.

Оба дымохода были облицованы вкладышами из нержавеющей стали. Мы заменили все основные вентиляционные отверстия, вентиляционные отверстия радиатора и несколько сломанных клапанов.

Вместе с MegaSteam мы заказали дополнительный комплект трубопроводов коллектора, который упростил процесс прокладки трубопроводов и свел к минимуму объем резки и нарезания резьбы на черной стальной трубе. Мы заказали котел с дополнительным безбаковым змеевиком для питания бака аквабустера зимой. Летом клиент закрывает вентиль и использует электроэлемент в баке для ГВС.

Сопоставить современные технологии отопления со старыми системами всегда сложно. В данном случае обе работы прошли гладко. Самым сложным было вытащить из подвала тяжелые стальные котлы Kewanee.

Я съеживаюсь, когда вижу, как эти старые системы вырывают и заменяют газовыми или тепловыми насосами. Это как вырвать сердце из этих прекрасных старых построек. Хотя иногда это трудно и сложно, я бы предпочел восстановить системы отопления в их былом величии, в том виде, в каком они были задуманы первоначальными инженерами-теплотехниками.



Дэн Фоули  — президент и владелец компании Foley Mechanical, Inc. , расположенной в Лортоне, штат Вирджиния. (www.foleymechanical.com). FMI специализируется на лучистых, водяных и паровых системах, а также на механических системах для больших индивидуальных домов.

Включите JavaScript, чтобы просматривать комментарии на базе Vanilla.

Комментарии Ваниллы

обзор трех лучших конструкций

Покупка дорогостоящего оборудования для организации отопления в малопосещаемой даче, бане или маленьком домике не всегда целесообразна. Особенно неразумно, если за загородным имуществом нет постоянного присмотра и не установлена ​​охранная сигнализация. Что делать, если периодически все-таки требуется подогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или бывших в употреблении бытовых агрегатов. Самодельное устройство может стать предметом гордости владельца. Проявить мастерство поможет сооружение газовой конструкции.

В предложенной нами статье подробно описаны этапы сборки и модернизации газовых установок, способных адекватно отапливать частные дома. Мы привели в пример самые популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в нелегком деле.

Содержание статьи:

• Стоит ли спроектировать газовый котел самостоятельно?
• Процесс изготовления атмосферной газовой горелки
• Установка газовой горелки в твердотопливный котел
• Варианты самодельного газового котла
  • №1: Самодельная газовая колонка
  • №2: Устройство газовой плиты
  • №3: Изготовление пиролизного котла
• Выводы и полезное видео по теме

Стоит ли спроектировать газовый котел самостоятельно?

Разбор вариантов изготовления газового котла своими руками начнем с того, что перерабатываемое ими топливо относится к категории токсичных и взрывоопасных. Газ легко воспламеняется. Малейшие просчеты в конструкции и реализации самоделки могут обернуться серьезными разрушениями, причинением вреда здоровью, утратой имущества.

Поэтому мы не рекомендуем разрабатывать модель газового котла людям, не имеющим технического образования со специализацией в области проектирования газового оборудования. Да, часто опытные газовики не возьмутся за такой проект.

Фотогалерея

Фото

Газ – популярный вид топлива, привлекающий доступностью, низкой стоимостью и минимальным ущербом для окружающей среды. Однако при неграмотной эксплуатации и нарушении правил техники безопасности это самый опасный вид топлива для котлов

Если утрировать представить конструкцию газового котла, то это газовая горелка, устанавливаемая в стальном или кирпичном здании. Размещают его под теплообменником, по которому проходит теплоноситель, чаще всего вода

В простейшей схеме металлический бак размещается на газовой горелке или в зоне ее действия. К нему подсоединяются трубы подачи теплоносителя к отопительным и обратным приборам

Корпусом самодельного газового котла может быть использованный газовый баллон, толстостенная металлическая бочка, кирпичная или металлическая печка, освобожденная от золы кастрюля и решетка

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из б/у газового баллона

Оптимальным решением по праву считается:

• Переделка твердотопливной модели в газовый котел путем установки газовой горелки в топку;
• Усовершенствование бывшего в употреблении, но функционального агрегата с акцентом на использование в отопительном контуре. Дополнение заводской модели приборами для обогрева и стимуляции движения;
• Производство пиролизного котла – оборудования, вырабатывающего газообразное топливо в результате переработки твердого топлива на начальной стадии. На вторичном этапе газ, выделяющийся при горении дров, сжигается в дополнительной топке.

Если у вас все же есть желание досконально изучить вопрос и придумать вариант самодельного газового котла для автономного отопительного прибора в частном доме, готовьтесь к буквальному «переживанию агонии». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных органов.

Самостоятельному мастеру потребуется:

• Проверить котел на соответствие требованиям безопасности и получить подтверждающий или опровергающий документ.
• Получение разрешений Гостехинспекции, Пож инспекции МЧС и ГорГаза .
• Подать заявку на получение патента и сертификата , разрешающих производство в единичном или непрерывном исполнении.

Этот пусть немногочисленный, но довольно внушительный список способен отбить у народа желание выдумывать всякие доки. Однако он не сможет утолить желание модернизировать существующий агрегат за счет установки модулей горелок, собранных на заводе. Улучшение легко сочетает эксплуатационную безопасность с повышенной эффективностью.

Важнейшим рабочим элементом газового оборудования является горелка. Его установка превратит любой котел в нужный нам тип теплоносителя и горячей воды для хозяйственно-бытовых нужд.

Зажженный запальник нагревает рабочую часть термопары, которая со временем начинает генерировать ток. Заряд поступает в катушку газового клапана, он действует как электромагнит и намагничивает шайбу, закрывающую газовый тракт

В зависимости от способа подачи воздуха для горения в камеру сгорания горелки делятся на две основные группы:

• Атмосферный. Устанавливаются в открытые камеры сгорания. В них свободно всасывается воздух из помещения, в котором находится котел.
• Вентилятор (струйный). Закрытыми камерами сгорания оснащаются такие модели, в которые принудительно нагнетается воздух с захватом на улице. Для отвода дымовых газов им нужен коаксиальный дымоход и вентилятор.

Выдувные конструкции слишком сложны для домашнего творчества. Их проще и выгоднее купить. Ведь приобретение всех регулировочных и предохранительных устройств для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом к установке виде.

Фотогалерея

Фото

По типу действия газовые горелки делятся на атмосферные и вентиляторные. Они продаются в виде готовых к установке блоков с системами управления и безопасности.

В атмосферных горелочных устройствах для газовых котлов имеется от 1 до 4 (и более) горелочных коллекторов. Мощность горения зависит от того, сколько коллекторов задействовано в данный момент.

Передняя панель атмосферной горелочной установки должна иметь отверстия для поступления воздуха в камеру сгорания

Закрытые камеры сгорания котлов с турбонаддувом оборудуются дутьевыми горелками. Они более безопасны в эксплуатации, но гораздо сложнее в исполнении.

Возможна установка горелки старого образца для установки в самодельный газовый котел, если она не повреждена, не забита и каналы подачи газа герметичны

Конечно, лучше установить новую газовую горелку с системы регулирования и безопасности в самодельном газовом агрегате

Упрощенный вариант блока горелок предполагает подачу газа в камеру сгорания через щелевые форсунки. Там он смешивается с воздухом, в результате чего сгорает и нагревает теплообменник

В атмосферных горелках с круглыми и щелевыми соплами давление подаваемого газа практически никак не регулируется. Тем не менее, это самый простой вариант для ручной горелки

Передняя сторона блока горелки

Блок для газового котла с двумя горелками

Атмосферный блок

Закрытая газовая газовая газовая газовая сгорание

. Горелка газовая круглая с медными форсунками

Газоблок с щелевыми соплами

Круглые сопла блока газовых горелок

Также желательно приобрести атмосферную горелку, но можно сделать и самую простую разновидность своими руками. Ниже рассмотрим, как и из чего его можно собрать.

Процесс изготовления горелки атмосферного газа

Горелку атмосферного типа построить проще, так как конструктивно она намного проще вентиляторного аналога. Самый характерный и самый известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В его конструкции нет летучих элементов, заставляющих газ и воздух смешиваться в необходимых пропорциях.

Воздух всасывается в камеру с модулем атмосферной горелки самопроизвольно по мере необходимости. Продукты переработки голубого топлива естественным образом удаляются через стандартный дымоход из-за наличия тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые будет поступать газ с нужной скоростью.

Если вы хотите построить газовую горелку своими руками, то за основу лучше взять продукцию заводского изготовления, а точнее чертеж в ее техпаспорте с размерами и обозначением элементов конструкции

Для изготовления горелки своими руками для оснащения газового котла отопления вам потребуются:

• Вентиль серии ВК-74. Обычно используется на кислородных баллонах, рассчитанных на максимальное давление 20 МПа. В комплекте должна быть накидная гайка 3/4″, с помощью которой можно герметично соединиться с трубой подачи газа или шлангом. Клапан будет служить опорным основанием для фиксации насадки.
• Крышка сопла. Устройство удержит дозатор газа и сформирует узкую струю. В верхней части крышки просверливается отверстие, в которое будет помещена насадка. Основание навинчивается на клапан.
• Форсунка. Лучше покупать в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У насадок отличается диаметр выхода. Вместо насадок для котлов можно использовать насадку от газовой горелки.
• Самодельный инжектор. Изготовлен из стальной трубы с толщиной стенки до 2 мм. Потребуется кусок трубы длиной около 10 см.
• Пьезоэлектрический элемент. Устанавливается по желанию, хотя можно обойтись и без него. Самоделку можно поджечь спичками.

Все вышеперечисленные элементы собираются в основном сваркой. Поэтому очень пригодятся самодельные навыки и минимальные знания в сварке. Однако там, где возможна многопоточность, она должна оставаться приоритетной.

Канал подачи газа должен быть безупречным и герметичным, так как от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно быть выдержано расстояние 10 см для смешивания топлива с воздухом.

Галерея изображений

Фото

Сделать даже самую простую атмосферную горелку своими руками имеет смысл, если она нужна для оснащения котла нестандартных размеров

В самодельных газовых горелках процесс горения практически не контролируется, нет устройств прерывания пламени на случай рискованной ситуации

Помимо необходимости постоянно следить за самодельным газовым котлом в процессе эксплуатации, еще сложно регулировать подачу газа. В какой-то степени эту проблему решит редуктор на выходе из газового баллона

Существенным недостатком атмосферных горелок является сжигание кислорода в помещении, в котором находится оборудование. Учитывая, что за работой самоделки нужно постоянно следить, она небезопасна для здоровья владельца

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Атмосферный розжиг горелки

Горение кислорода в помещении

Остается для дома прорабу придумать, как закрепить самодельную газовую горелку в топке отработанной печи или в топке бывшего дровяного котла. Следует отметить, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверце необходимо прорезать круглые или продольные отверстия.

Не забывайте, что вышеописанный вариант сложно назвать безопасным устройством газоснабжения. В конструкции отсутствует автоматика, прерывающая работу котла в случае задувания или нестабильного пламени. Владельцы не смогут регулировать напор и расход газа, ведь ни об удобстве, ни об экономии не может быть и речи.

Установка газовой горелки в твердотопливный котел

После основательного размышления и реальной оценки своих возможностей, большинство домашних мастеров все-таки отдают предпочтение модернизации, предварительно обрабатывая дрова или уголь. Они просто поставили заводскую газовую горелку в свою печь.

Для обустройства загородного участка можно приобрести твердотопливный агрегат, который можно переоборудовать на газ. Например, печь Теплодар, в которую вмонтирована газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

• Демонтаж дверцы топки, лючка зольника (или самого зольника, если он рассчитан как ящик с монолитной дверцей), измельчитель и решетка. Короче говоря, вам нужно удалить все конструктивные детали, которые находятся внутри топки и зольника.
• Крепление горелочного устройства. В освобожденном от вышеуказанных элементов топочном канале монтируется горелочный блок. Если печь Теплодар предназначена для смены топлива, то модуль горелки фиксируется в канале через штатные ушки с ввинченными в них винтами и гайками.
• Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключаются к щиту управления.
• Крепление датчика термостата. Он устанавливается на подающую трубу, обматывается изоляцией для защиты от внешних механических и термических воздействий, а сверху стяжками.
• Приступаем к работе. Проводится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой ручки выбирается наиболее подходящий режим.

Напоминаем, что согласно требованиям, изложенным в «Правилах безопасности систем газораспределения и газопотребления», все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети подачи голубого топлива должны выполняться газовики.

В технической документации, прилагаемой к плите Теплодар, подробно описан процесс установки газовой горелки для перевода твердотопливного агрегата на газ

В соответствии с федеральными нормами и стандартами представители газовых служб обязаны для поставка газа и сопутствующие услуги. Понятно, что не все отдаленные населенные пункты смогут обслуживать работников газовых организаций. Однако желательно придерживаться требований во избежание плачевных последствий.

При снижении и резком угасании происходит ослабление тока, поступающего от электрического элемента, в результате чего перекрывается канал подачи газа. Перегрев воды в бойлере фиксируется датчиком температуры, который передает сигнал на размыкание контактной пары, блокирующей горелку

Рисковать или ценить и беречь здоровье благополучием своих близких? Вам решать. От угрожающих мероприятий разумнее отказаться, но очень полезно знать о процессе их реализации, чтобы следить за тем, насколько хорошо и честно работают газовики.

Варианты самодельных газовых котлов

По сути, все представленные нами самоделки – это модернизация газового оборудования с целью эксплуатации их в качестве подогревателей теплоносителя. Даем только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

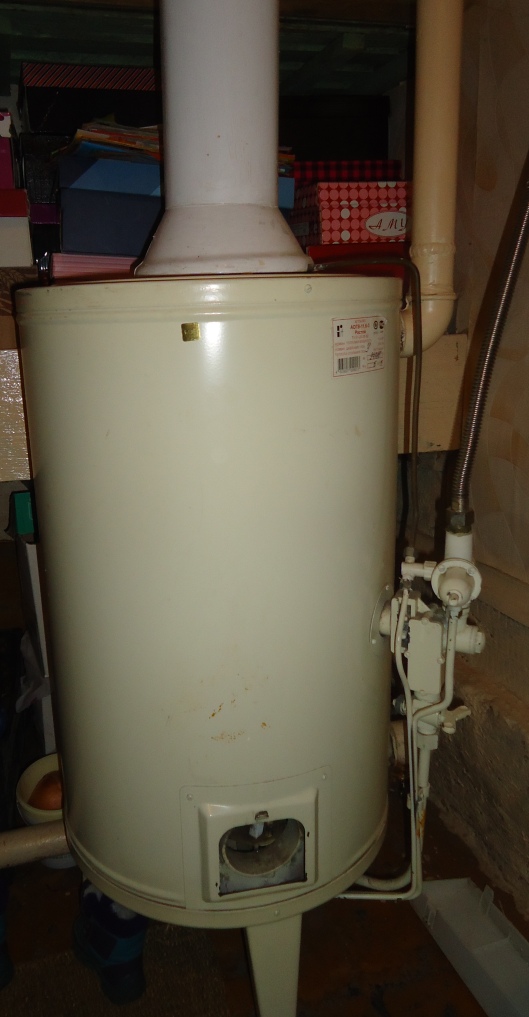

#1: Самодельная газовая колонка

Если вы поменяли морально устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со старым оборудованием. Также он отлично послужит в загородной бане или гараже. Улучшение не требует много денег и усилий.

В этом случае вся переделка заключается в смене форсунок или всего блока горелок, если предполагается сжигание сжиженной газовой смеси за городом. Необходимо будет купить блок атмосферной горелки габаритов, соответствующих камере сгорания. Затем его нужно будет закрепить внутри камеры.

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, контур отопления придется дополнить обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бак, автоматический воздухоотводчик или краны Маевского

У тех, кто захочет поставить вентиляционную горелку, будет больше расходов. Также потребуется приобрести группу безопасности, в том числе, манометр и устройство для автоматического стравливания воздуха. Вам понадобится небольшой мембранный бак, циркуляционный насос и коаксиальный дымоход для подачи свежего воздуха в горелку и удаления продуктов горения.

#2: Устройство газовой плиты

Старая газовая плита особых переделок не требует, т.к. переделать ее в газовый котел просто нереально. На одну из горелок можно поставить только металлический бак, объем которого подбирается в зависимости от несущей способности печи и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 литров.

В нижней трети металлического бака в него вварена труба для подключения обратки, в верхней трети – труба для подключения подачи. При нагреве вода будет самопроизвольно подниматься вверх и поступать в магистраль, перемещая нагретый теплоноситель к отопительным приборам.

Галерея изображений

Фото

Многотопливный источник огня

Тяжелая чугунная горелка и корпус

Инструмент регулировки мощности горения

Устройство для быстрого нагрева воды

Для такой самодельной системы не потребуется ни предохранительный клапан, ни воздухоотводчик. Излишняя нагретая вода будет испаряться естественным путем, через незакрепленную крышку бака будут выходить пузырьки.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверцу дровами или углем. При этом дроссель на дымоходном канале полностью открыт и включается вентилятор для стимуляции горения. Процесс на данном этапе протекает в традиционном для твердотопливной установки режиме.

Дождавшись полного разгорания угля и дров, закрывают дроссель в дымоходе, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха он начинает тлеть, т.е. запускается стадия пиролиза – разложения топлива на уголь и пиролизные газы.

Разумным преимуществом пиролизного котла считается экономия топлива. Помимо основного типа, агрегат также перерабатывает газы, образующиеся при сгорании дров или угля

Пиролизные газы подаются через сопло в камеру сгорания. В него нагнетается нагретый воздух, необходимый для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и сгорают при температуре 1100º С.

Теплообменник, размещенный над камерой сгорания этих же газов, быстро нагревает теплоноситель, протекающий по трубкам. Если вы хотите разобраться, как сделать эффективный и экономичный газовый котел самостоятельно, предлагаем проверенную пиролизную конструкцию.

Для строительства самодельного пиролизного котла желательно найти проверенную на практике схему конструкции. Эксперименты в этой области далеко не всегда дают положительный результат.

Главное понимать принцип устройства и работы котлов, использующих газы, полученные при сгорании. В каждой конструкции этого типа элементы конструкции повторяются. Ну а корпус может быть как сварным, так и сделанным из металлической бочки, трубы большого диаметра или пустого газового баллона.

Для изготовления котла пиролизного типа лучше использовать уже проверенную разработку. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором разных насадок и дрель для сверления больших отверстий. Также нужно приготовить обычные слесарные инструменты и струбцины.

Вам потребуется запастись материалом, перечень которого мы приводим ниже:

Для сборки пиролизного котла необходимо запастись материалом, примерный список которого мы приводим в помощь самостоятельным домашним мастерам

Если у вас нет всех инструментов, необходимых для резки деталей, лучше всего заказать это дело в мастерской. Без опыта и даже с использованием одной УШМ ровного реза не добиться. Прецизионная резка также может вызвать проблемы.

Строительство пиролизного котла начинается со сборки корпуса:

Галерея изображений

Фото

Шаг 1: Нарезка материала по размерам котла

Шаг 2: Сборка стенок нижней и верхние камеры

Этап 3: Установка воздуховодов в камеру газификации

Этап 4: Ввод воздуха в камеру сгорания

Теперь необходимо изготовить теплообменник, затем установить его и дроссель в корпус:

Галерея изображений

Фото

Шаг 5: Изготовление направляющей пластины теплообменника

Шаг 6: Сборка теплообменника пиролизного котла

Шаг 7: Приварка теплообменника к проектной площадке

Шаг 8: Установка дросселя

Внутренняя часть корпуса котла собрана, дроссельное устройство приварено. Проверим, как делается качественная сварка, простейшим методом – зажжем фонарик внутри котла и посмотрим, проникает ли свет через какой-либо сегмент.

Внутренняя часть пиролизного котла готова. Теперь его нужно обшить. В устройстве обшивки в модели, представленной для примера, мастер использовал листовую сталь толщиной 4 мм

Наружная обшивка самодельного котла производится во всех плоскостях, кроме верхней панели. Его приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Фотогалерея

Фото

Шаг 9: Приварка удаленного уголка

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка накладок к дистанционным уголкам

Шаг 12: Зачистка Сварка Места

Теперь перед дальнейшими работами проверяем качество сварных швов самым простым способом – заливаем в образовавшиеся «ёмкости» воду. Затем просушиваем конструкцию и слегка зачищаем сварные швы крупной наждачной бумагой или шлифовальным диском.

А теперь можно приступать к проектированию систем забора воздуха и управления движением воздуха:

Галерея изображений

Фото

Тоннельное устройство для проверки воздуховодов

Монтажные шпильки с резьбой

Изготовление и навешивание дверок камеры

Лин обшивка и герметизация дверей

Осталось только выполнить облицовку камер пиленым шамотным кирпичом. Резку делаем болгаркой с диском для резки камня. Заканчиваем срезы точильным камнем.

Фотогалерея

Фото

Футеровка камеры газификации

Установка центробежного вентилятора

Футеровка твердотопливной камеры

Завихрители для оптимизации теплоотдачи герметичность всего системы, проводящие голубое топливо и дымовые газы. Для этого опрессуйте котел, поставив герметичные заглушки на обратку с подачей. Установка должна быть свободна, чтобы выдерживать давление 3 бар.

Выводы и полезное видео по теме

В следующем видео представлена ​​интересная разработка газового обогревателя:
