Наилучший ли выбор для систем обогрева? Особенности устройства биметаллических радиаторов отопления

Биметаллические радиаторы устойчиво занимают лидирующую позицию среди отопительных систем. Они оставили далеко позади чугунные, алюминиевые и стальные аналоги.

Производители успешно совмещают в этих изделиях все инновационные технологии, получая в итоге лёгкий, компактный и прочный, надёжный элемент отопления.

Основная идея этого устройства состоит в использовании двух видов металла с разными физическими и структурными свойствами. Материал корпуса обладает высокой теплоотдачей, а металл внутреннего каркаса более устойчив к коррозии и перепадам давления, часто возникающим в системе отопления.

Конструкция биметаллических радиаторов отопления

Основное отличие таких батарей — их оригинальное внутреннее устройство. Оно представляет собой стальной или медный каркас, который помещён в алюминиевую оболочку. Каркас состоит из вертикальных и горизонтальных труб, соединённых при помощи дуговой сварки и заполненных теплоносителем. При этом исключена возможность контакта теплоносителя с алюминиевыми деталями. Корпус радиатора имеет специальную форму, позволяющую получить максимальное количество тепла.

Фото 1. Схема устройства биметаллического радиатора отопления. Стрелками показаны составные части конструкции.

Использование в конструкции стального каркаса обусловлено следующими причинами:

• Сталь не реагирует на перепады давления, периодически возникающие в системе отопления.
• Для стыковых сварных соединений типа «сталь-сталь» характерна высокая прочность.
• Сталь может контактировать с любым теплоносителем, она практически не подвержена химическим воздействиям.
• Стальные элементы не подвержены коррозии.

Алюминиевая оснастка биметаллических радиаторов быстро реагирует на изменение температуры, тем самым обеспечивая эффективную теплоотдачу. Соответственно требуется меньшее количество теплоносителя, чем, например, при использовании чугунного радиатора. Эта особенность позволяет снизить габариты конструкции, сделать её более изящной, не сокращая тепловой поток.

Виды устройства биметаллических радиаторов

Все биметаллические батареи по конструкции можно разделить на две группы:

• секционные — изготовлены из стального каркаса и алюминиевой оболочки;
• цельные — сердечник из меди, покрытой алюминием.

Как устроены секционные батареи

Каждый сегмент батареи состоит из сердечника, по которому транспортируется теплоноситель.

Сердечник представляет собой две короткие стальные трубы, соединённые вертикальной колонкой небольшого диаметра.

На концах горизонтальных элементов имеется специальная резьба, при помощи которой секции совмещаются в единую конструкцию.

Каждый сердечник помещён в оболочку из алюминия со специально разработанной системой конвекционных лепестков для максимальной теплоотдачи.

Достоинство секционной конструкции — возможность соединять необходимое количество элементов для получения требуемой мощности.

Сталь не реагирует на перепады давления в системе отопления, не подвержена коррозии, обладает устойчивостью к воздействию химических примесей, встречающихся в теплоносителях. Алюминий прекрасно проводит тепло, поэтому секционные биметаллические радиаторы очень быстро обогревают помещение.

Цельные устройства

В данной конструкции вместо стальных деталей используются медные. В качестве оболочки применяется алюминий, который одновременно служит и теплообменником. Между собой медные элементы спаиваются, поэтому такая батарея не разбирается. Это не совсем удобно, однако, стоимость цельных биметаллических радиаторов гораздо выше, чем секционных.

Объясняется это тем, что медь обладает более высокой теплопроводностью и ещё меньше подвержена коррозии, чем сталь. Внутренняя поверхность медных труб более гладкая, поэтому не происходит накопления карбонатных отложений, следовательно, срок службы такого устройства будет ещё дольше.

Фото 2. Биметаллическая батарея отопления цельного типа. Конструкция закреплена на стене.

Вам также будет интересно:

Особенности оребрения

Для того чтобы максимально повысить площадь теплоотдачи батареи, используется оребрение.

Теплоотдача увеличивается в несколько раз, благодаря профилированию конвекционных каналов, проходящих между рёбрами радиатора, а также вводу в схему дополнительных алюминиевых рёбер специальной конфигурации. В результате площадь нагрева трубы возрастает в несколько раз, увеличивая продуктивность устройства.

Внимание! Подбирая размер радиатора, не забывайте о технических нормах: прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

При помощи инженерных расчётов, подкреплённых практическими методами, производители сумели получить наиболее эффективную конструкцию для оптимального пути следования воздушного потока. В ней предусмотрен захват холодного воздуха, поступающего с нижней стороны устройства и равномерное распределение нагретого воздушного потока, полученного после обтекания горячих поверхностей.

Комплектующие: запорные устройства, фитинги и другие

Любые батареи нуждаются в дополнительных элементах, которые используются при установке или эксплуатации системы отопления. Биметаллические радиаторы не являются исключением.

Современные комплектующие подразделяются на три вида:

• крепёжные элементы;
• запорная арматура;
• регулирующие устройства.

Кронштейны могут быть напольными и настенными, в зависимости от места установки радиатора. На каждые 3 секции предусмотрен верхний и нижний кронштейн. Напольные крепления применяются редко.

Запорные устройства (заглушки) служат для того, чтобы можно было перекрыть поток теплоносителя в случае необходимости. Они входят в комплект радиатора.

Задача регулирующих устройств — определение оптимального пути для теплоносителя. К ним принадлежат удлинитель потока и байпас.

Фитинги являются важной частью любой сети коммуникаций. Это крепёжная составляющая с двусторонней внутренней резьбой, которая служит для скрепления элементов трубопровода.

Полезное видео

Посмотрите видео, в котором рассказывается, на что обращать внимание при выборе биметаллического радиатора отопления.

Заключение

При выборе комплектующих надо помнить, что экономить на их качестве не стоит, это может привести к серьёзной аварии и выходу из строя всей системы отопления.

Преимущества биметаллических конструкций — их высокая теплоотдача, длительный срок службы, элегантный внешний вид.

Разбираем устройство батареи отопления — форма, типы и материалы для изготовления

Схема устройства

Современные отопительные системы отличаются друг от друга не только по виду используемого топлива, но и по типу теплоносителя, способу его циркуляции и конструкции отопительных приборов. В России чаще всего используются центральные и автономные водяные системы, в которые встроены конвекторы и радиаторы. Их конструкции могут быть разными, причем от устройства батарей отопления во многом зависит эффективность работы системы в целом.

Из чего же изготавливают современные радиаторы, и каковы границы использования каждой модели?

Несколько общих вопросов

Техническое устройство радиаторов включает в себя несколько параметров. Это вариант исполнения конструкции, материал, из которого они производятся, и рабочие технические характеристики. До недавнего времени в нашей стране для организации водяной системы использовались исключительно чугунные батареи, являющиеся отечественным изобретением.

Реберную конструкцию придумал инженер-литейщик Франц Сангали. Он же и назвал необычный отопительный прибор батареей.

Сегодня на рынке отопительных агрегатов есть несколько разновидностей радиаторов с разными техническими характеристиками, поэтому необходима грамотная оценка каждого варианта. Техническое устройство отображает возможности эксплуатации той или иной модели, определяет тип и качество используемого теплоносителя, допустимое рабочее давление, выбор системы подключения и особенности монтажа. Поэтому есть смысл обо всем этом поговорить подробнее.

https://www.youtube.com/watch?v=3BaaUUG4JZE



Форма исполнения

Современный радиатор отопления — это надежный прибор, способный продемонстрировать свою эффективность только при соответствии своих технических параметров той системе отопления, в связке с которой он функционирует. Например, для обогрева помещений большой площади выбирают одни варианты, малой — другие.

Существует несколько видов конструкций:

1. Секционные радиаторы.
2. Трубчатые батареи.
3. Панельные модели.
4. Пластинчатые варианты.

Различия их технических параметров велики. Теплоотдача зависит от объема радиатора. Чем он больше, тем выше эффективность, тем сильнее должно быть давление в системе, и тем тяжелее сам радиатор. Существуют некоторые нюансы, позволяющие сделать правильный выбор. Они касаются формы отопительных приборов. Рассмотрим каждый вариант отдельно.

Секционные радиаторы

Секционные модели

Радиатор, конструкция которого состоит из отдельных ребер, называется секционным. Это самые популярные модели, позволяющие самостоятельно корректировать мощность прибора, увеличивая или уменьшая число секций. Имея на руках расчетную ведомость мощности отдельного ребра батареи, легко рассчитать параметры работы батареи отопления.

Каждая секция имеет простую конструкцию, а соединяются они между собой системой ниппелей. Ниппель — это соединительный узел, имеющий с двух сторон резьбу. При помощи него секции формируют верхний и нижний коллектор, образующие горизонтальные каналы. По ним циркулирует теплоноситель, отдавая свое тепло. Нижний канал имеет конверты, где скапливается мусор, тяжелые частицы металлов и другие крупные примеси, неизменно присутствующие в бегущей по трубам горячей воде.

Такая конструктивная особенность предотвращает засорение секционных радиаторов. В подобном варианте чаще всего изготавливаются чугунные, алюминиевые и биметаллические батареи.

Обратите внимание! Отдавая предпочтение секционным батареям, необходимо учитывать их существенный недостаток. В местах соединения секций велика вероятность возникновения протечек. Они обязательно появятся, если монтаж отопления выполнен без учета свойств материалов, из которых изготовлены те или иные отопительные приборы.

Трубчатые батареи

В техническом плане трубчатые батареи отличаются от секционных тем, что в них теплоноситель циркулирует по трубкам, а не по секциям. Их центральные элементы — верхний и нижний горизонтальные коллекторы. Они методом высокотехнологичной лазерной спайки соединены между собой вертикальными трубчатыми элементами.

Delta Laserline

В результате получается цельная герметичная конструкция, в которой трубки могут идти в один или два ряда. Различное сечение труб — овальное, прямоугольное или круглое —позволяет создавать оригинальные модели, менять внешний вид изделий, максимально вписывая их в концепцию интерьера.

На теплопроводность такого отопительного прибора влияет несколько факторов:

1. Размер трубок.
2. Их количество.
3. Диаметр основных элементов.
4. Материал, из которого они изготовлены.

На прочность радиаторов влияет толщина стенок трубок. Если она равна 2 мм, прибор способен выдержать давление в 22 атмосферы.

Обратите внимание! Только модели отечественных производителей имеют толщину стенок трубок 22 мм. У зарубежных аналогов этот показатель составляет 1,5 мм, поэтому использование таких радиаторов невозможно там, где давление в системе превышает 15 атмосфер.

Панельные модели

Современный панельный радиатор похож на ребристый прямоугольник, состоящий из одной, двух или трех панелей. Они выполнены из двух пластин, соединенных между собой методом оттиска ребра. Такое устройство увеличивает теплоотдачу, улучшает теплообмен, а также обеспечивает необходимую жесткость устройства.

Отопительное оборудование

Из ребер образуются каналы. Они соединяются между собой, и по ним циркулирует горячая вода. Чем больше панель, тем больше объем теплоносителя, и тем выше мощность радиатора. В продаже есть модели панельных батарей трех типов, и каждый имеет свою маркировку — 11, 22 или 33.

Число 11 говорит о том, что у радиатора одна панель, 22 — две панели, 33 — три. Их крепление не вызывает особых затруднений. Минимальная длина панели — 40 см, а максимальная — 2 м. Высота может колебаться в пределах от 30 до 90 см.

Пластинчатые варианты

В основе конструкции пластинчатой батареи лежит трубка. На ней на одинаковом расстоянии закреплены одинаковые пластины. Горячая вода, которая движется по центральной трубе, нагревает пластины, а те отдают тепло воздуху. Эффективное отопление осуществляется конверторным способом.

Существует два варианта исполнения пластинчатых радиаторов. В одном и трубка, и пластины выполнены из стали. В другом центральная трубка медная. Второй вариант позволяет ускорять теплообмен.

Классификация по материалу изготовления

При изготовлении секционных радиаторов чаще всего используются три материала — чугун, алюминий и биметалл.

Старые добрые чугунки

Чугунные батареи состоят из отдельных секций, которые соединяются между собой при помощи специальных прокладок, обеспечивающих герметичность. Внутренние ребра располагаются вертикально. Внутри них движется теплоноситель, температура которого не должна превышать +150 градусов. Рабочее давление — 12 бар. Мощность одной секции — 150 Вт. В продаже сегодня представлены три разновидности чугунных батарей — одноканальные, двухканальные и трехканальные.

Алюминиевый радиатор изготавливается несколько иначе. В процессе производства применяется литой и экструдированный метод. В первом случае батарея под высоким давлением выливается полностью, так что конструкция получается абсолютно герметичной. Во втором случае выливаются отдельные секции, которые потом соединяются между собой при помощи ниппелей, прокладок и клея. Наивысшей прочностью на разрыв обладают изделия, изготовленные методом литья.

Рабочее давление алюминиевого радиатора — 6–10 атмосфер, а максимально допустимая температура теплоносителя +130 градусов.

Цельными и секционными могут быть и биметаллические радиаторы. Их изготавливают из стали и алюминия, алюминия и меди. По устройству такие модели несколько отличаются от алюминиевого радиатора. Сердечник выполняется из стали или меди, а вот ребра — из алюминия. Такое конструктивное решение помогло избавиться от недостатков, которыми обладают чугунные и алюминиевые модели.

Теплоноситель соприкасается только со сталью, поэтому технические показатели изделия таковы:

• Максимально допустимая температура теплоносителя +110 градусов.
• Рабочее давление 40 бар.

Стильный дизайн

Стальной сердечник имеет непростую конструкцию. Две горизонтальные трубки соединены между собой вертикальной колонкой, имеющей с двух сторон резьбу. При помощи резьбы вертикальная колонка надежно крепится к горизонтальным сердечникам снизу и сверху. На нее надевается алюминиевая секция. Преимуществ у такого устройства много. Самые главные — это простой монтаж, устойчивость к ржавчине и возможность самостоятельно регулировать мощность.

Батареи из стали изготавливают методом штамповки, гибки и сварки. Сталь — прочный металл, но он боится окисления. Поэтому использовать стальные батареи стоит только там, где можно обеспечить постоянное присутствие воды внутри замкнутой системы.

Обобщение по теме

Как видите, устройство батарей может быть совершенно разным. Нередко именно конструкция и материал, из которого изготовлено изделие, определяют технические особенности радиатора. Поэтому так важно обращать внимание на все описанные выше нюансы, выполняя монтаж отопления частного дома или квартиры в многоэтажном массиве.

Принцип работы радиатора/батареи отопления

Как работает радиатор отопления?

Отопительный радиатор стоит в каждом доме, однако далеко не все пользователи знают, как работают такие системы. Между тем знать об этом важно, чтобы выбрать оптимальную для своей квартиры батарею.

Общие принципы работы отопительных радиаторов

Подходы к отоплению в системах отличаются, но есть общие принципы, по которым работают все радиаторы:

• В систему подается теплоноситель, чаще всего им служит горячая вода.
• Теплоноситель нагревает поверхность радиатора.
• Нагретая батарея передает тепло в пространство помещения.
• Постепенно теплоноситель остывает, после чего перетекает в общую систему, где проходит повторный нагрев.

Это упрощенный принцип работы, схема распределения тепла в различных радиаторах будет отличаться.

Как работают батареи из чугуна

При подключении радиаторов, изготовленных из чугуна, наиболее часто используется односторонняя схема. То есть нагретая вода подается и возвращается в общую систему с одной стороны. Выглядит это так:

• Нагретая вода подается в радиатор.
• Вода остывает, благодаря физическим процессам перетекая по конструкции батареи.
• Теплоноситель вытекает в другую трубу, попадает обратно в общую систему.

Это наиболее простая схема. Для существенного нагрева и поддержания оптимальной температуры требуется значительный объем теплоносителя. Однако такие радиаторы медленнее остывают, способны долго сохранять тепло даже при экстренном отключении отопления. Также чугун нетребователен к качеству теплоносителя, однако не способен выдерживать сильные гидроудары, которые нередко случаются в центральных системах отопления.

Как работают батареи из стали, алюминия и биметаллические модели

Данные радиаторы могут подключаться по различным схемам, а работа их также основана на передаче тепла в окружающее пространство. В отличие от чугунных, такие типы батарей требуют минимум теплоносителя (примерно 350 г), что не только упрощает монтаж и демонтаж, но и делает их экономичными.

Экономия теплоносителя происходит за счет тонкой трубки, по которой течет вода. При этом площадь соприкосновения с воздухом остается значительной, потому радиаторы из стали, алюминия или совокупности этих металлов отличаются лучшей теплоотдачей.

Примечательно, что биметаллические радиаторы характеризуются более высоким коэффициентом теплоотдачи. Высокие показатели достигаются благодаря их устройству: теплоноситель перетекает по стальному сердечнику, который передает тепло алюминиевой оболочке (оболочка не контактирует с водой, потому защищена от коррозии).

Как работают вакуумные радиаторы

Нагрев при помощи вакуумной батареи отличается от всех озвученных выше типов, поскольку здесь используется принцип двойной теплопередачи.

Используемая в роли теплоносителя вода проходит наиболее короткий путь (по запаянной прямой трубе), что обеспечивает быстрый нагрев. С трубой контактирует жидкость внутри, которая и проводит тепло.

Непосредственно батарея – это герметичные секции, в которых нет воздуха, что не позволяет жидкости внутри системы быстро остывать. Из-за отсутствия воздуха жидкость закипает при более низкой температуре. Работает радиатор по принципу:

• Теплоноситель нагревает жидкость внутри батареи вплоть до кипения.
• Пар заполняет собой внутреннюю конструкцию, оседает в виде конденсата на её стенках, после чего перетекает вниз.
• Цикл нагрева повторяется.

Поскольку батарея нагревается равномерно, теплоотдача вакуумных систем крайне велика, а используемый объем теплоносителя мал.

---

Читайте так же:
Отзывы – биметаллические радиаторы
Отзывы – алюминиевые радиаторы
Отзывы – радиаторы отопления

Устройство радиатора отопления

Радиаторы – это приборы, которые непосредственно подводят тепло к среде обогревания, то есть помещения. Устройство радиатора отопления влияет на работу по теплообмену между стенками прибора и воздухом обогреваемой комнаты. Существуют радиаторы алюминиевые, биметаллические, чугунные и стальные.



1. Алюминиевые батареи состоят из секций (ребер). Это самый экономичный вид обогревательных радиаторов. У них высокая мощность обогрева помещений при малом весе. Использовать рекомендуется в закрытых помещениях.
2. Биметаллические радиаторы – оптимальный вариант отопительного устройства для квартир с центральным отоплением, где очень высокое давление. Биметаллический радиатор выдерживает 18 атмосфер. В классике устройство состоит из стальных трубок и алюминиевого короба. Современный вид такого рода батарей состоит из панельного корпуса, в котором проходят металлические трубки. Они дали большой функциональный плюс в работе по теплоотдаче.
3. Чугунные радиаторы – это привет из нашего советского прошлого. Чугун теплоустойчив, но его отрицательным моментом является большой вес. Но при всем этом, чугунные батареи хорошо обогревают помещение.
4. Стальные радиаторы вмещают в список большой ряд представителей своего класса. Это панельные и секционные батареи, широко используемые в загородных коттеджах. Крупные мировые компании производят стальные трубчатые радиаторы. Благодаря их использованию хорошая теплоотдача происходит в закрытом помещении при учете высокого давления.

Радиатор изнутри

Мы выяснили, какие виды радиаторов существуют на рынке данной продукции. Не лишним будет узнать устройство радиатора отопления, по какому принципу он работает.

Алюминиевые радиаторы бывают трех видов: цельные (литые), экструдированные, то есть с набором секций (ребер), и в сочетании секций с литой конструкцией – комбинированные.

В полости каждой секции проходит по каналам теплоноситель и доставляет в помещение теплоэнергию. Давление в алюминиевых радиаторах достигает 12 атмосфер, а при опрессовке – 18. Каждая секция (ребро) радиатора во внутренней стороне покрыто оксидной пленкой.

Чугунные батареи имеют экструдированный монтаж, состоят из отдельных секций, приваренных друг к другу физическим (сварочным) путем. Вес чугунной батареи – это ее большой недостаток. Внутренняя поверхность чугунных радиаторов имеет шершавую, неровную структуру, которая накапливает на себе налет. А невозможность механической или автоматической чистки уменьшает теплоотдачу. В течение 40-50 лет межсекционные ниппели полностью разрушаются.

Перед началом работ нужно учесть все детали приобретаемых моделей. Материал каждого вида радиаторов несет в себе и положительные и отрицательные моменты. Устройство радиатора отопления – важная деталь, и от того, каким образом работает та или иная модификация, будет зависеть результат кропотливой и трудоемкой работы. Не говоря уже о финансовой составляющей установки.

Стальные радиаторы имеют более ровную поверхность изнутри. Метод сварки применяется точечный, поэтому риск разрушения ниппеля исключен. Стальные радиаторы выдерживают сильное давление и не поддаются коррозии.

И еще одна модель отопительного радиатора – масляный. Это герметичный корпус из металла, внутренняя полость которого залита минеральным маслом с нагревательным элементом. Максимальный уровень нагрева – 70 градусов.

При монтаже радиаторов, обязательным условием является серьезное отношение к делу, учитывая устройство радиатора отопления, а также все технические характеристики и инструкции.

Биметаллические радиаторы: устройство, назначение, преимущества (+видео)

Заметил, что при монтаже систем отопления все чаще используют биметаллические радиаторы. Хотелось бы узнать, почему они получили такое распространение, ну и до кучи их сильные и слабые стороны? Заранее благодарен за ответ.

От выбора приборов (радиаторов, конвекторов и пр.) зависит правильность устройства и надежность эксплуатации системы обогрева жилья или административных и офисных помещений.

Выбор радиаторов представлен многочисленными видами, марками и производителями, но сегодня мы поговорим только о наиболее популярных радиаторах – биметаллических. При их производстве были учтены все положительные качества и устранены недостатки других типов отопительных устройств.

Биметаллический радиатор в разрезе

Говоря простым языком, биметаллический радиатор – это теплопередающий элемент отопительной системы, который состоит из стальной внутренней части (по которой движется теплоноситель), и алюминиевого каркаса (оребрения), который не контактирует с водой, и служит только для улучшенной отдачи тепла.

Реже вместо алюминиевого верхнего слоя могут использоваться ребра из других металлов. Основная идея применения разных металлов в одном устройстве – это различные физические и структурные свойства этих материалов.

Устройство и принцип работы биметаллического радиатора

Перед прочтением, рекомендуем вам посмотреть видео о том, какой радиатор выбрать:

В биметаллическом радиаторе теплоноситель пускается по более прочной конструкции – стальному внутреннему трубопроводу, и тому есть несколько причин:

• Стали не страшны перепады давления в отопительной системе;
• Стыковые соединения “сталь-сталь” гораздо лучше переносят повышение давления, чем алюминиевые соединения.

Актуальность последнего постулата можно увидеть в домах с централизованным отоплением, когда в ремонтный период проводится испытание плотности и герметичности всех частей системы (гидравлические испытания) Делается это путем повышения давления в отопительной системе на отметку в 1,25 от рабочих параметров. Это дает достаточно серьезную нагрузку на стыки трубопроводов, в результате чего алюминиевый радиатор и его сочленения могут дать течь.

Кроме этого, сталь лучше переносит электрохимические воздействия, из-за которых внутренняя поверхность приборов, выполненных из алюминия, быстро коррозирует, и они выходят из строя.

Разрушение металла вследствие электрохимических факторов еще более заметно при использовании в системе медных элементов (например, теплообменное устройство котельного агрегата). Благодаря этому, установка биметаллических приборов будет целесообразна и при любой комплектации системы теплоснабжения.

Биметаллические радиаторы имеют разные размеры, благодаря чему могут быть установлены в любом помещении

Что касается алюминиевой оснастки таких радиаторов, то этот материал более теплоинертен. Это его и положительная черта и, в некотором роде, недостаток.

Алюминиевые поверхности очень быстро реагируют на изменение температуры. Плюс здесь в том, что такая инертность дает возможность оперативной регулировки температурных параметров в помещении. Это удобно при значительной автоматизации системы отопления (установка температурного регулирования по параметрам внешней среды и пр.).

Алюминий – один из самых эффективных металлов для передачи тепла, поэтому его применение для оребрения наиболее оправдано.

Высокая теплоотдача удобна еще и тем, что требует меньшее количество теплоносителя при эквивалентном тепловом потоке чем от чугунных радиаторов, к примеру. Это позволяет выполнить размеры и конфигурацию прибора с алюминиевым корпусом изящно и не громоздко. Такие радиаторы аккуратно встраиваются в ниши и удобны при обогреве небольших помещений. Объем воды в одном отсеке (секции) биметаллического радиатора обычно составляет до 150 мл.

Главным минусом при быстром прогреве и остывании выполненных из алюминия ребер является нагрузка на автоматику (пускового механизма котла, автоматических устройств и механизмов системы теплоснабжения и пр. ). При повышенной частоте включений-выключений возрастает износ деталей автоматики (реле, механизмы розжига газа и т. д.)

Оребрение радиатора

Большое значение для эффективной передачи тепла от нагревательной части радиатора помещению имеет конфигурация ребер биметаллического изделия. Теплоотдача осуществляется с помощью более охлажденных воздушных масс помещения, проходящих через ребра.

Ребра радиатора специальной конфигурации лучше отдают тепло

Опытным путем и расчетами производители смогли достичь наиболее удобного конструктива для оптимального пути прохождения воздуха. Здесь важную роль играет захват холодного (снизу) и распределение горячего воздуха после обтекания нагретых поверхностей. При наиболее длинном его пути следования через радиатор (а это и является основной трудностью при расчетах и подборе конфигурации ребра радиатора) в разы растет эффективность раздачи тепла по помещению.

Преимущества биметаллических радиаторов

При промывании системы перед осенне-зимней эксплуатацией, биметаллические радиаторы говорят о себе, как более удобные, чем однокомпонентные. Стальные внутренние элементы прибора гораздо надежнее реагируют на промывку перед сезоном обогрева.

Низкая шероховатость стальной поверхности препятствует образованию налета на ней и лучше очищается. Это в разы продлевает службу радиаторов, учитывая ненадлежащую чистоту, химсостав и качество теплоносителя централизованной системы отопления.

Широкое применение нашли радиаторы производства Grandini, Rifar, Global, Sira и некоторые другие. Интересную динамику демонстрирует торговая марка Kraft. Ее радиаторы все чаще используют при новом монтаже и замене старых систем отопления. Конкурентная борьба обусловила относительно ровный уровень цен у разных компаний при достаточно высоком уровне качества продуктовой линии.

Один из лидеров на рынке – радиатор Rifar

При формировании сметы на устройство системы отопления может показаться, что с установкой биметаллических радиаторов существенно завышена среднестатистическая стоимость системы (особенно, если это большие объекты), но такая калькуляция не учитывает долговечность и безремонтный период эксплуатации. Биметаллические элементы служат гораздо дольше своих собратьев. Выгода такого применения чувствуется с годами.

Превосходства биметаллических радиаторов перед алюминиевыми, чугунными и другими “коллегами” не сказываются на их доступности и адекватной стоимости. Когда стоит выбор, какие радиаторы применить соотнеся качество и цену, биметаллические с большим отрывом опережают остальные варианты.

Применение высокопрочного покрытия позволяет радиаторам не терять свой внешний вид. Заводская обработка радиаторов делает ненужными покрасочные работы в дальнейшей эксплуатации.

Также компании не перестают радовать и удивлять потребителей новыми дизайнами биметаллических приборов, которые обязательно впишутся в оформление самого изысканного интерьера.

Не прихотливы биметаллические радиаторы и в монтаже. Типоразмеры радиаторных соединений подходят под любую арматуру и серийные фитиги. В конструкции приборов на стадии производства предусмотрена возможность разностороннего подключения к системе.

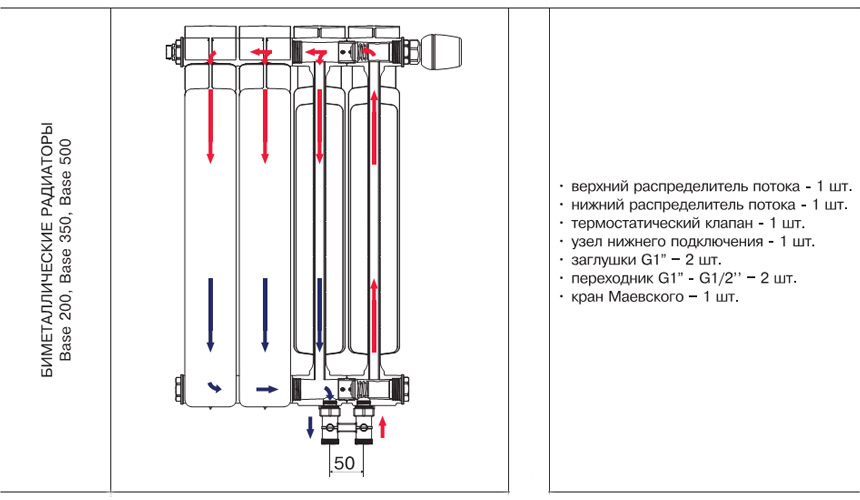

Возможные схемы подключения биметаллических радиаторов к системе отопления

Широкий ряд радиаторов биметаллической серии позволяют производить замену существующих приборов других типов при реконструкции или ремонте без нарушения проектной и гидравлической схемы. По схожему температурному потоку (в производственном ряде одной модели обычно представлено большое количество разносекционных приборов) гидравлическому сопротивлению можно подобрать необходимый биметаллический радиатор без дальнейших негативных изменений в работе системы в целом.

В споре о приобретении обычного радиатора или биметаллического – выбор очевиден и прост. До приобретения подумайте, что для вас важнее – начальная незначительная экономия или дальнейший многолетний комфорт и тепло без проведения утомляющих и затратных ремонтных работ.

описание и ремонт устройства, плюсы и минусы панельной батареи отопления, срок службы оборудования, а также виды моделей и причины их поломки

Когда тепло в помещении обеспечивает красивый обогреватель, это вдвойне приятно.

Наверное, поэтому в последние годы такой спрос на стальные радиаторы отопления.

Конструкция этих обогревателей позволяет подобрать оптимальную модель, подходящую по мощности и размеру к конкретному помещению и его дизайну.

Стальные радиаторы: описание

Прошли времена, когда все дома «снабжались» исключительно чугунными батареями, настолько же тяжелыми, насколько некрасивыми. Сегодня потребители могут выбирать радиаторы не только по их техническим характеристикам, но и по внешнему виду. Хотя их не такое уж разнообразие, но каждый решает самостоятельно, нужны им высокие конструкции или длинные, напольные или настенные, какого цвета или формы они должны быть.

Устройство стального радиатора отопления основано на штампованной листовой стали, если речь идет о панельных моделях, или секциях – в трубчатых. У каждой конструкции есть свои преимущества и недостатки, но как показывает практика, именно панельные варианты пользуются наибольшим спросом у населения. Связано это, скорее с их ценой, которая невысока, чем с эстетичным видом.

Устройство панельного радиатора отопления достаточно простое:

1. Из высокопрочной тонкой (1.15-1.2 мм) стали создаются штампованные панели, внутренняя часть которых состоит из двух горизонтальных каналов и нескольких вертикальных. Они являются резервуаром, по которому теплоноситель распространяется по отопительной системе, попутно нагревая ее.
2. Соединенные попарно панели являются отдельным элементом батареи, и от ее размера зависит уровень теплообмена всей конструкции.
3. Каждое устройство снабжено необходимыми монтажными арматурами и окрашено.

Если сравнить первые советские стальные радиаторы отопления с их современными аналогами, то у них недостатков было намного больше чем достоинств. Например, низкий уровень мощности, подверженность коррозии и другие.

В наше время технологии позволяют не только обрабатывать сталь так, чтобы она не боялась теплоносителя, но и красить специальным составом, продлевая «жизнь» изделию.

Чтобы получить от панельной батареи максимум эффективности, ее лучше использовать в автономных отопительных системах.

Сколько воды в стальном радиаторе? Объем воды в стальных радиаторах отопления крайне невелик. С одной стороны это недостаток, так как по внутренним каналам панелей носитель не может передвигаться с достаточной скоростью из-за их узости, а с другой – достоинство, так как малое количество воды проще и быстрее нагреть. Это позволяет экономить до 35% энергоносителей.

Особенности батарей из стали

Если выбирать для монтажа стальные радиаторы отопления, плюсы и минусы каждой модели должны быть тщательно взвешены.

В начале о хорошем:

1. Сталь – прекрасный проводник тепла, поэтому батареи из них считаются наиболее эффективными.
2. Панельные радиаторы легко монтировать, так как они представляют собой цельную конструкцию. Это недостаток, если с ними случилась «беда» в виде протечки, так как придется менять всю панель, но при должной работе – это их преимущество, так как большая площадь конструкции лучше прогревается, чем каждая отдельная секция в трубчатых моделях.
3. Благодаря добавлению теплообменников в некоторые типы панельных радиаторов, их мощность значительно возрастает, что вовсе не портит их привлекательный внешний вид.
4. Существующие дизайнерские модели, производимые некоторыми зарубежными компаниями, можно вешать на стены, убрав трубы в пол, или ставить на стильные ножки. Под заказ изготавливаются даже угловые виды обогревателей, что позволяет экономить жизненно важное пространство помещения, при этом украшая его.

Если говорить о слабых сторонах стальных обогревателей, то их несколько, и все касаются работы в домах с централизованным отоплением.

В автономных системах эти недостатки не проявляются:

1. Они плохо переносят перепады давления. Это связано с тем, что они приспособлены к напору от 6 до 9 атмосфер, тогда как в центральной системе отопления гидроудары могут достигать 13-15 атмосфер. Подобные «потрясения» могут просто разорвать панели.
2. Если панели некачественно окрашены, то они подвергаются коррозии, что неизбежно происходит, когда из системы сливается вся вода на летний период. Поэтому так важно изучить параметры, указанные производителем в техпаспорте изделия.

Никто не запрещает монтировать стальные батареи в многоквартирных домах с центральным типом обогрева. Нужно произвести расчеты мощности с учетом теплопотерь и площади комнаты и подобрать конструкцию, подходящую по параметру. Просто следует быть готовым к тому, что срок службы стальных радиаторов отопления в таких условиях составляет 15 лет, тогда как в условиях автономного отопления – это 29 лет.

Стальные решетки для радиаторов — фото:

Виды моделей

Современный рынок предлагает широкий ассортимент моделей стальных батарей, но всех их можно условно разделить на несколько видов:

1. Самыми популярными и эффективными являются панельные радиаторы, которые могут состоять из одной, двух или трех панелей и быть оснащены теплообменниками (или без них).
2. Вертикальные обогреватели делятся на трубчатые и панельные. Они отличаются своим «ростом», так как их минимальная высота 1 м, тогда как у обычных она достигает 600 мм, а у высоких доходит до 900 мм. Эти виды стальных батарей выглядят стильно, греют чуть менее эффективно и стоят очень дорого. Особенно это касается дизайнерских моделей.
3. Пластинчатые стальные радиаторы встречаются нечасто, и то в госучреждениях.

Как правило, большинство потребителей выбирают панельные виды обогревателей из-за их гармоничного соответствия качеству и цене, но, как и любые другие устройства, они не вечны и могут поломаться. Возможность аварии лучше предусмотреть, обращая внимания на «сигналы», которые подает система.

Причины поломки

Ремонт стальных радиаторов отопления мало кого обрадует, так как при серьезной поломке их придется заменить на новые панели, тогда как в секционных моделях достаточно открутить поломанную секцию и поставить другую.

Причиной поломки радиаторов являются:

1. Изначально неправильно рассчитанная мощность и установка неподходящей конструкции приводит к ее поломке. Учитывать следует все – от диаметра труб рабочего давления до степени нагрева теплоносителя.
2. Неправильное монтирование к трубам, что особенно дает о себе знать во время продувки системы или при гидроударах.
3. Грязь в теплоносителе может стать причиной засорения каналов стального радиатора, что приведет к неравномерному нагреву панели.

Поводом к беспокойству являются щелчки в системе отопления и холодные панели. Они могут быть вызваны засорением каналов некачественным носителем. Самостоятельно ремонтировать стальную батарею не рекомендуется, так что в случае протечки нужно просто найти поврежденное место, временно закрыть трещину герметиком и вызвать аварийную службу. Подобную работу должен выполнять специалист, особенно если прорыв произошел в разгар сезона.

Как показывает многолетний потребительский опыт, стальные панельные радиаторы – это лучшее предложение на рынке, когда речь касается автономных систем обогрева.

Радиатор отопления. Виды и устройство. Работа и как выбрать

Радиатор отопления – это одно из самых распространенных устройств, которое используется для обогрева помещений. Оно обладает простым принципом функционирования: по ним постоянно или с некоторой периодичностью перемещается вода или иной тепловой носитель, которая отдает свое тепло воздушным массам, окружающим радиатор. Они имеют модификации и производятся из стали, чугуна, алюминия и других материалов. В результате их характеристики могут отличаться, что обязывает хозяев помещений правильно выбирать их. Для верного подбора радиаторов важно знать и учитывать характеристики и условия эксплуатации.

Виды

Радиатор отопления можно классифицировать по ряду показателей. В первую очередь он может быть разделен на панельный и секционный тип. По внешнему виду и эстетическим показателям они могут быть многогранными, здесь все зависит от видения дизайнера производителя. В то же время радиаторы могут быть изготовлены из стали, чугуна, алюминия и других материалов.

• Радиаторы из чугуна. Многие их знают еще по советским временам, когда они ставились в каждом доме. В некоторых домах эти батареи используются до сих пор. Причиной тому является то, что чугун почти не подвергается коррозии и отлично взаимодействует с водой. Благодаря этому чугунные батареи имеют длительный срок службы и непритязательность к качеству используемой воды. Но у данного материала есть и минусы – это низкие показатели теплопроводности и достаточно большой вес батарей. К тому же чугунные батареи по современным меркам непрезентабельны, вследствие чего сегодня их редко применяют.

• Радиаторы из алюминия. Данный вид батарей смотрится на порядок привлекательней. К тому же их модельный ряд периодически обновляется. Главное достоинство алюминиевых радиаторов – высокие показатели по теплопроводности. Однако необходимо учитывать, что эти батареи чувствительны к качеству теплоносителя. Если вода будет грязной, то радиаторы могут прийти в негодность. Чтобы избежать этого, потребуется установка фильтров. К тому же алюминий не годится для предприятий и домов, где подается повышенное давление воды. Излишнее давление теплоносителя способно разорвать радиатор отопления.

• Радиатор отопления из стали. Такие батареи имеют панельное или трубчатое исполнение. Панельный тип радиаторов обладает высокими показателями тепловой отдачи, однако он считаются бюджетным вариантом. Такие батареи отличаются неприхотливостью, их часто можно увидеть в домах, офисных помещениях, в том числе производственных. В отличие от панельных трубчатые батареи относятся к вариантам премиального характера. Их выделяют высокие показатели тепловой отдачи, а также длительный срок службы, составляющий порядка 25 лет. К тому же они обладают весьма презентабельным внешним видом.

• Биметаллические радиаторы. Сегодня данный тип батарей пользуется большой популярностью. Благодаря присутствию в конструкции алюминия радиатор отопления выделяется высокими показателями тепловой отдачи. А благодаря присутствию стали (меди) такие радиаторы имеют длительный срок эксплуатации и выделяются прочностными характеристиками. В то же время цена таких батарей остается достаточно высокой.

• Радиаторы из меди. Данный вид батарей выделяется стойкостью к агрессивным средам и совершенно малым износом. Они надежны, легко выдерживают гидроудары и не подвергаются коррозии. Но их стоимость очень высока. В качестве теплового носителя для них можно использовать воду или антифриз.

По конструктивному признаку радиатор отопления может быть следующих видов:

• Секционные. Данный вид батарей выполнен из нескольких секций. Это позволяет собирать радиатор требуемого размера и мощности.
• Трубчатые. Представляют цельную металлическую конструкцию, выполненную из верхнего и нижнего коллектора. Эти коллекторы соединяются сваркой с помощью вертикальных трубок. Подобные батареи преимущественно применяются в централизованном отоплении.
• Панельные. Они бывают из стали или бетона. Бетонные – теплоносители располагаются внутри стен, здесь передача тепла осуществляется при помощи излучения.
• Пластинчатые. В данном случае осуществляется конвективный теплообмен. Они выполняются из сердечника и ребер из металла в виде пластин.
• Угловые радиаторы. Их размещают в углах комнат.
• Плинтусные. Эти агрегаты функционируют от низкотемпературных источников.

Также можно выделить электрические виды радиаторов:

• Масляные. Они являются идеальным оборудованием при необходимости обогрева комнаты до 30 квадратных метров.
• Кварцевые батареи. Они выполнены в виде монолитной плиты, изготовленной из кварцевого раствора. В качестве нагревательного элемента применяется сплав из хрома и никеля
• Плинтусные электрические.
• Конвекторы.
• Инфракрасные приборы.

Устройство

Для примера можно рассмотреть радиатор отопления из стали. Конструктивно он выполнен из 2-х стальных пластин, которые соединяются вертикальными и горизонтальными трубами в виде реберных каналов (2). По ним перемещается вода, которая отдает в комнату тепло. Пластины с ребрами закрываются решеткой, которая обеспечивает циркуляцию воздушных масс (3). К внешней пластине крепятся гофрированные листы из металла (6). Благодаря их большой площади существенно увеличивается тепловая отдача.

В ряде случаев батареи могут быть без ребер. В данном случае листы соединяются, образуя панель. Нагревательные пластины имеют гладкое или рифленое исполнение (5). Внешняя поверхность радиаторов окрашивается белой эмалью, которая отличается антикоррозионной стойкостью. В ряде случаев предусматривается наличие регулирующего клапана. К нему ставится термостатическая головка (1). Для подключения к отопительной системе радиатор имеет 4-е присоединительных патрубка (8). Чтобы имелась возможность перекрытия поступления теплового носителя, устанавливается вентиль (7).

Принцип работы

Радиатор отопления имеет довольно простой принцип работы. Тепловой носитель нагревается до необходимой температуры и перемещается по трубам. В момент, когда он доходит до радиатора, он начинает усиленно отдавать тепло воздушным массам, которые окружают батарею. Объясняется это тем, что радиатор имеет большую площадь поверхности. Степень отдачи тепла определяется конструкцией, а также материалом радиатора.

Температура батарей обеспечивается не только температурой теплового носителя, но также скоростью его перемещения через радиатор. Именно поэтому радиатор часто имеет регулировочные вентили или термические головки, чтобы можно было регулировать температуру и создавать в помещении требуемый уровень комфорта.

Применение

Радиаторы в нашей стране можно встретить повсеместно: и в доме и в квартире. Это неизменный атрибут, ведь условия нашего климата не позволяют обходиться без них. В одних домах они являются частью центрального отопления, а в других – элементом автономной системы отопления. В ряде случаев радиаторы служат не только источником тепла, но и выступают в качестве элемента интерьера. Поэтому к их выбору необходимо подходить со всей ответственностью.

Ошибки при подборе батарей могут доставить массу неприятностей — от протекания отопительного прибора вплоть до его разрушения. К тому же радиаторы из одного материала обеспечивают неодинаковую тепловую отдачу. Это значит, что зимой в доме можно будет мерзнуть или наоборот изнывать от жары. К тому же выбранные радиаторы могут совершенно не вписываться в дизайн помещения и постоянно портить настроение.

Как выбрать радиатор отопления

• Покупать радиатор необходимо с учетом его вида и пригодности использования в конкретных условиях. Именно поэтому так важно изучить технические характеристики Вашей текущей или будущей отопительной системы.
• Для начала нужно изучить тепловую мощность устройства. Она должна отвечать отапливаемой площади. Для этого следует выполнить нехитрые расчеты: площадь помещения умножается на 100 Вт. Для примера, чтобы обогревать комнату в 30 квадратных метров потребуется радиатор с мощностью в 3 тысячи Вт. Если имеются стеклопакеты, то можно снизить данные расчеты на 200 Вт. При угловом помещении наоборот нужно прибавить 20-25%. Также следует учитывать число окон и их размеры.
• Радиаторы выдают мощность разной величины. Одна секция чугунной батареи выдает 100-150 Вт, секция батареи из алюминия — 190 Вт, из биметалла — 200 Вт. Для полного радиатора из стали мощность может варьироваться в пределах 500-5700 Вт. Узнать мощность радиатора при покупке можно в технических характеристиках.
• При подборе батарей необходимо помнить о рабочем давлении системы отопления. Давление в радиаторе не должно быть меньше. Данный показатель будет важен и при предельном давлении, которое дается при гидравлических испытаниях. Именно его и следует брать за основу. Данный показатель важен для городских квартир, однако наличие запаса прочности обезопасит Вас от прорывов и протечек. К примеру, для радиатора из стали данный показатель составляет 6-8,7 атмосфер, для чугуна — 10-15 атмосфер.
• Учитывайте внешний дизайн приобретаемых радиаторов. Необдуманная покупка может совершенно не вписаться в помещение.

Похожие темы:

ДОМАШНЯЯ КЛИНИКА; КАК РАДИАТОРЫ РАБОТАЮТ, И ПОЧЕМУ ОНИ ИНОГДА НЕТ

Для проверки поместите уровень на верхнюю часть радиатора, чтобы увидеть, не наклонен ли он неправильно. В таком случае вы можете подсунуть под конец тонкую деревянную полоску, чтобы немного приподнять ее, как показано на рисунке.

Удар в паровых радиаторах или трубах также может быть вызван провисанием труб или неправильным уклоном, что часто является проблемой после структурных изменений или вызвано провисанием элементов конструкции. Подобно тому, как радиаторы должны легко сливаться, трубы в паровой системе также должны иметь небольшой наклон, чтобы все они были наклонены вниз к котлу.В противном случае вода может застрять в низких местах (где труба провисла). Это может не только вызывать стук или стук каждый раз, когда выходит пар, но и предотвращает нагрев радиаторов до должного уровня.

В системе горячего водоснабжения воздух, застрявший внутри радиатора, может препятствовать тому, чтобы горячая вода заполнила радиатор, поэтому она не будет горячей на всем протяжении. Чтобы исправить это, в радиаторах обычно есть небольшие выпускные клапаны, установленные в верхней части (обычно на конце, противоположном впускному клапану), которые позволяют выпустить захваченный воздух.Для этого вы открываете этот клапан при включенном обогреве и циркуляции горячей воды (некоторым нужен специальный ключ, который можно купить в хозяйственных магазинах; другие можно открыть отверткой). Оставьте клапан открытым до тех пор, пока не выйдет весь воздух и вода не начнет свободно течь сплошной струей, затем плотно закройте его.

Хотя большинство систем горячего водоснабжения имеют отдельный выпускной клапан для каждого радиатора, в некоторых системах плинтуса будет только один выпускной клапан для всего этажа или для каждой комнаты.Открытие этого отверстия для выхода захваченного воздуха должно удалить воздух из всех радиаторов на этой линии или на этом участке. Если вы сомневаетесь, где находится этот выпускной клапан, проконсультируйтесь с подрядчиком по отоплению или водопроводчиком.

Паровые радиаторы также имеют выпускные клапаны вверху (на конце, противоположном впускному клапану), но они должны быть самовентилирующимися, то есть они позволяют легко выходить холодному воздуху, но не позволяют выходить пар . Заподозрите этот клапан, если радиатор не нагревается от одного конца до другого.

Для уверенности подождите, пока поднимется пар, затем открутите воздушный клапан и вытащите его из резьбового отверстия. Если это причина проблемы, то вы услышите короткий выброс воздуха, затем начнет выходить пар. Лучше всего заменить выпускной клапан (они продаются во многих хозяйственных магазинах, а также в большинстве точек поставки сантехники). Отвечая на почту

В. У нас есть белая гонтовая крыша из асфальта, которая в хорошем состоянии, за исключением того, что случилось с цветом.Местами белый цвет стал обесцвечиваться, в основном из-за больших тенистых деревьев (клен и дуб), которые растут рядом с домом. Есть ли способ очистить всю крышу или стоит подумать о ее покраске? – С.К., Станция Нешаник, Нью-Джерси

Автомобильный радиатор для отопления и охлаждения теплицы

После многих лет использования автомобильного радиатора для отопления и охлаждения теплицы, мы подумали, что пришло время для обновления.

Чтобы контролировать температуру в теплице с геодезическим куполом, мы использовали резервуар для воды для пассивного регулирования температуры, а также старый автомобильный радиатор для активного теплообмена.Использование газового или электрического обогревателя может быть дорогостоящим. Этот переработанный автомобильный радиатор помог нам.

Примечание: Здесь мы разделяем идею, это не полное руководство. Идея для мастеров :). Если вы один из них, вы оцените эту статью, если нет, просто отметьте, что такая возможность есть, или станьте мастером.

Как работает обогрев и охлаждение радиатора автомобиля

В солнечные дни в теплице может быть очень жарко. Чтобы охладить его, можно добавить вентиляцию с помощью автоматических открывателей окон и тряпки.Так мы и начали.

Уникальность нашего климата – прохладные ночи. Нередко бывает всего 8 ° C (46 ° F) ночью в середине лета и даже прохладнее весной и осенью, что слишком холодно для теплолюбивых растений. Мы хотели найти способ сохранить избыток тепла в течение дня для обогрева теплицы в ночное время.

Простой теплообменник радиаторной системы отопления и охлаждения поглощает тепловую энергию из воздуха в течение дня и сохраняет ее в воде, а ночью возвращает это тепло в окружающий воздух в теплице.

Проще говоря, когда вода холоднее воздуха, она охлаждается, а когда теплее – нагревается.

Поскольку у нас уже был резервуар для воды в качестве тепловой массы и насос для фильтрации воды, все, что требовалось, – это подключить радиатор последовательно после фильтра. Таким образом, вода будет прокачиваться через радиатор после фильтрации, а затем течь обратно в резервуар.

Радиатор работает очень просто, но эффективно. Обратите внимание, что для работы системы фильтр не нужен.Фильтр нужен для качества воды в баке.

Обогрев и охлаждение не работают, если дневная и ночная температура примерно одинакова и нет солнца для обогрева теплицы. Во время продолжительных периодов пасмурной и холодной погоды мы должны обогревать теплицу. Мы сделали и то, и другое, добавив немного горячей воды в резервуар для воды или просто добавив обогреватель в теплицу.

Так как обычно бывает много солнечных часов, в большинстве случаев система отлично работает.

Материалы, необходимые для радиаторной системы отопления и охлаждения

Установка радиатора системы отопления и охлаждения

Автомобильные радиаторы бывают разных размеров и форм.Выбирайте один по размеру теплицы и емкости для воды.

Для нашей первой теплицы у нас был радиатор от старого фургона с уже прикрепленным оригинальным двухвентиляторным блоком. Я установил его над резервуаром для воды. Нет, это не совсем красивый предмет в теплице, но функциональность намного перевешивает это.

В нынешней теплице мы используем радиатор от полноразмерного седана, что немного излишне, но это то, что у меня было в наличии. В комплекте не было вентилятора, поэтому мы добавили его сверху.Сначала я установил его посередине теплицы, он отлично работал с потоком воздуха и был несколько вне поля зрения.

Однако мы заметили, что растения под ними были затенены, а также на радиаторе скопилось много мусора, блокирующего воздушный поток. Поэтому я переместил радиатор на северную сторону над баком, но на этот раз выше и снова под углом. Вроде работает оптимально и к тому же выглядит исключительно.

Я даже установил промежуточный охладитель воздух-воздух в нашей садовой комнате , на самом деле это всего лишь радиатор размером 1 × 1 фут, но он по-прежнему пропускает много воздуха.

После того, как радиатор установлен, его необходимо подсоединить шлангом к водяному насосу в баке, чтобы вода могла циркулировать через радиатор. Обязательно используйте очищенный радиатор, иначе вода в баке сильно испачкается.

Если радиатор не оснащен вентилятором, прикрепите вентилятор сверху радиатора, чтобы он выталкивал воздух по направлению к радиатору, создавая эффект нагрева или охлаждения. Мы считаем, что лучше всего подходит плоский классический напольный вентилятор.

Радиатор отопления и охлаждения автомобиля в действии

Вот видео, которое мы сняли прохладным весенним утром.Разница температур в помещении и на улице значительна, но все же зависит от температуры воды. Было 4 C (39 F) снаружи и 13 C (55 F) в теплице, вода была 15 C (59 F).

Если вы не можете посмотреть видео, пройдите сюда .

Убедившись, что система работает в нашем первом куполе , мы не устанавливали никаких окон во втором куполе . Мы хотели сохранить все тепло, которое мы получаем в воде. Он прекрасно работает даже без вентиляции, кроме двери.

Радиаторная система обогрева и охлаждения автомобиля позволяет нам начать работу весной на несколько недель раньше, весенний старт больше зависит от температуры почвы, чем воздуха. Осенью мы можем продлить сезон на 1-2 месяца, пока температура не упадет до -10С (14F).

Вопросы и ответы:

Q. Сможете ли вы продолжать защищать от мороза зимой, если у вас будет радиатор?

А. Нельзя, мы в зоне 3, у нас зимой температура опускается до -40 градусов.В зависимости от того, насколько холодно в вашем районе зимой, вы можете эксплуатировать теплицу всю зиму. Радиатор в сочетании с резервуаром для воды сам по себе не производит тепла, он просто накапливает тепло в воде. Он очень хорошо работает в теплице с пластмассовым покрытием до тех пор, пока наружная ночная температура не упадет примерно до -10C (14F), если она станет ниже этого значения, существует опасность замерзания воды в резервуаре и потенциального повреждения системы.

В. Будет ли работать в холодный и пасмурный период?

A. Этот активный теплообменник работает только в сочетании с солнечной энергией. В пасмурные дни может не хватить тепла, чтобы выдержать морозную ночь. Потребуется дополнительный обогреватель.

Q. Могли бы вы использовать солнечные батареи или солнечный обогреватель для нагрева воды в течение дня?

A. Вы можете нагреть воду зимой с помощью какого-нибудь аквариумного нагревателя, использующего солнечную энергию, или даже солнечного коллектора тепла для нагрева воды в течение дня.Вот только зимой может не хватать дневного света.

Мы приглашаем вас подписаться на Northern Homestead и подписаться на нас в Instagram , Facebook, или Pinterest , чтобы быть в курсе последних обновлений.

Дополнительная статья о теплице GeoDome, которая может вам понравиться:

Радиатор

– Designing Buildings Wiki

Радиаторы являются теплообменными устройствами и являются одним из старейших и наиболее эффективных способов отопления зданий.Обычно они состоят из полых металлических панелей, через которые перекачивается горячая вода. Ребра конвектора могут быть приварены к панелям, чтобы увеличить их эффективную площадь поверхности, позволяя большему количеству воздуха контактировать с металлом.

Согласно британским стандартам, радиаторы следует размещать на внешних стенах, по возможности под окнами. Это связано с тем, что монтаж на внешних стенах проще, а это, как правило, самые холодные части комнаты.

Радиаторы используют тепло горячей воды или иногда пара для обогрева окружающего воздуха.Преимущество использования пара заключается в том, что он может течь по трубам под собственным давлением без использования насосов. Это полезно для больших и высоких зданий, однако пар менее эффективен из-за более высоких температур, при которых работают паровые системы.

Гидравлический удар – это стук, который издают паровые трубы и радиаторы . Это происходит из-за того, что часть пара конденсируется в воду в горизонтальном участке паропровода и проталкивает воду с большой скоростью в фитинг.

[править] Панель

, радиатор

Это могут быть как одинарные, так и двойные панели без ребер конвектора, и в настоящее время они в значительной степени устарели. Панно относится к длинным металлическим контейнерам, идущим параллельно стене. Чем длиннее панель, тем больше площадь теплоизлучающей поверхности, поэтому более крупные радиаторы будут выделять больше тепла. Двухпанельный радиатор будет излучать больше тепла, чем однопанельный радиатор той же длины.

[править] Конвектор

, радиатор

Они похожи на панельные радиаторы , но к ним приварены ребра конвектора.Вот три разных типа:

Круглый верх Радиаторы позволяют видеть ребра конвектора, тогда как компактные радиаторы имеют решетку в верхней части панелей, закрывающую вид на ребра (см. Изображение вверху).

[править] Колонка

радиатор

Радиаторы с колонной состоят из стальных трубчатых колонн, приваренных к концевым деталям сверху и снизу. Столбчатые радиаторы могут иметь глубину от одной до четырех колонн.Радиаторы Column популярны благодаря своему более традиционному внешнему виду.

[править] Радиатор LST

Радиатор LST имеет эффективный внутренний излучатель тепла в прочном стальном корпусе для обеспечения безопасности и сокрытия трубопроводов и клапанов. Этот тип радиатора часто встречается в местах, где важна безопасность, например, в больницах, детских садах, школах, домах престарелых и т. Д. Они не имеют острых углов и поддерживают низкую, безопасную для прикосновения температуру поверхности, в то же время обеспечивая необходимую тепловую мощность.

[править] Плинтус

радиатор

Этот тип радиатора размещается внутри плинтуса, что позволяет экономить пространство на стене. Горячая вода подается по трубопроводу от центрального отопления.

Удаление воздуха из радиатора включает в себя удаление воздуха, который со временем может скапливаться, препятствуя нормальной работе радиатора .

Радиаторы следует регулярно удалять воздух, чтобы обеспечить эффективность системы центрального отопления.Проверить необходимость удаления воздуха можно, проверив наличие прохладных мест, особенно в верхней части радиатора . Удаление воздуха может быть выполнено с помощью спускного ключа или отвертки с плоским нагревом, чтобы открыть клапан на одном конце радиатора . Это позволяет выпускать захваченный воздух до тех пор, пока жидкость не начнет выходить, после чего клапан должен быть быстро закрыт.

Удаление воздуха из радиаторов может снизить давление в системе центрального отопления до уровня ниже рекомендуемого.Как правило, для повторного повышения давления в системе может использоваться заправочный контур внутри бойлера.

Дизайн радиаторов горячей воды

| NewYork Engineers

Радиаторы горячей воды значительно эффективны. По сравнению с паровыми аналогами, водяные радиаторы нагревают воду, непрерывно протекающую через них. Кроме того, в радиаторах с горячей водой используется двухтрубная система: одна труба действует как вход, позволяющий поступать горячей воде, а другая труба – как выход, через который вода выходит обратно.

Как и паровые радиаторы, водяные радиаторы обеспечивают эффективное отопление, но без использования пара. Вода нагревается в центральном бойлере, и как только она достигает желаемой температуры, она распределяется по всем радиаторам внутри здания. Когда вода проходит через различные радиаторы, она в конечном итоге теряет тепло, пока не станет неэффективным для нагрева радиатора. Как только это произойдет, он будет возвращен в нагреватель для повторного нагрева.

В местах, где зимой может быть очень холодно, например в Чикаго, радиаторы горячей воды, как правило, являются отличным вариантом.Таким образом, мы в New York Engineers понимаем важность эффективной конструкции радиатора для горячей воды не только с точки зрения его конструкции и рабочих характеристик, но и с точки зрения его возможностей по снижению затрат.

Конструкция радиаторов горячей воды NYE Инженеры

New York Engineers помогут вам найти эффективные и стильные решения в области отопления. Мы можем помочь вам спроектировать расположение радиатора, тип стены, к которой он будет крепиться, технические характеристики и т. Д.Будьте уверены, что NYE разрабатывает радиаторные системы с горячей водой, которые могут работать эффективно и безопасно, обеспечивать эффективную, экономичную и долговечную установку, а также обеспечивать бесперебойную работу при простом обслуживании. Ожидайте лучистого и нежного тепла, которое равномерно согреет комнату. Мы проектируем все типы радиаторных систем для горячей воды – трубчатые, стальные, чугунные, классические или дизайнерские колонные радиаторы и многое другое. Мы продвигаем радиаторные системы с горячей водой с превосходным дизайном и превосходными характеристиками. Имея 3D-модель, готовую до фактического этапа установки или строительства, вы и ваша команда уже можете иметь обзор всего объема и заранее принимать решения и вносить изменения.Это поможет вам избежать дорогостоящих корректировок в дальнейшем.

Создайте современную обстановку с нашим дизайном радиатора горячей воды. Мы уделяем пристальное внимание деталям, чтобы обеспечить гладкую поверхность и исключить нежелательные ошибки при установке. Мы интегрируем элементы, изготовленные по лучшим стандартам и с высочайшей энергоэффективностью, сохраняя и распределяя тепло в течение длительного периода времени. Мы можем помочь вам добиться как функциональности, так и эстетики с помощью лучших конструкций радиаторов для горячей воды, искусно созданных нашими опытными дизайнерами и инженерами.

Типы радиаторов горячей воды

Чтобы помочь вам определиться с дизайном вашего радиатора для горячей воды, будет полезно, если вы знаете о различных типах радиаторов для горячей воды, представленных на рынке. Они следующие:

Вертикальные водонагреватели идеально подходят, если у вас ограниченное пространство на стене, но высокие потолки. Благодаря своему высокому и тонкому профилю они вряд ли повредят ваши светильники и мебель. Кроме того, в настоящее время вертикальные радиаторы значительно улучшились с точки зрения внешнего вида, поэтому вы можете ожидать, что они хорошо дополнят эстетику вашего дома.

С другой стороны, горизонтальные радиаторы горячей воды предлагают более традиционный подход. Они охватывают более широкую площадь поверхности по сравнению с их вертикальными аналогами, а также распределяют более широкий спектр тепла. Из-за своей конструкции и конструкции они обычно размещаются под окнами как средство противодействия прохладному воздуху, поступающему в комнату.

Однако они могут влиять на размещение ваших приспособлений и мебели. Следовательно, вы должны убедиться, что вы разместили их в стратегическом месте, где они могут обеспечить эффективное отопление без какой-либо мебели поблизости.

За последние несколько лет конструкция радиаторов для горячей воды значительно улучшилась, чтобы идти в ногу с внедрением новых технологий и спросом на более современные и инновационные конструкции. Однако есть и те, кто предпочитает старый, традиционный вид.

Если вы думаете о том, чтобы в вашем доме была традиционная и ретро-атмосфера, тогда вам подойдет традиционный радиатор. Между тем, если вы предпочитаете более модернистский подход, то современные радиаторы – идеальный выбор.

К счастью, возможна традиционная конструкция радиаторов с горячей водой, сочетающая в себе некоторые черты современного радиатора. Мы в New York Engineers можем предложить включение определенных компонентов в вашу конструкцию, чтобы ваш радиатор работал так же эффективно, как его современные аналоги, сохраняя при этом свой традиционный вид.

Радиаторы горячей воды

Designer широко популярны на рынке в наши дни благодаря своей впечатляющей отделке и современному внешнему виду. Их в основном предпочитают те, кто хочет иметь высокоэффективное отопительное решение, которое легко дополнит интерьер их дома.

Благодаря своему стильному внешнему виду они легко могут стать украшением любого помещения. Конечно, при правильном дизайне они определенно могут выдержать испытание временем не только с точки зрения внешнего вида, но и с точки зрения производительности.

(PDF) Низкотемпературные комбинированные системы напольного / радиаторного отопления

Sustainable Building 2002

Международная конференция

Осло, Норвегия, 23-25 ​​сентября

Низкотемпературные комбинированные системы напольного / радиаторного отопления

Michal Strzeszewski MSc1

1 Варшавский технологический университет.Институт отопления и вентиляции, ул. Nowowiejska 20,

00-653 Варшава, Польша. Телефон + 48-22-660 51 56. Факс + 48-22-8252992. E-mail:

[email protected] http://www.is.pw.edu.pl/~michal.strzeszewski

1. ВВЕДЕНИЕ

Тепловые характеристики ограждающих конструкций зданий заметно улучшились за последние десятилетия

и

, поэтому тепловая нагрузка заметно упала. Это позволяет уменьшить площади теплопередачи или

, в качестве альтернативы, снизить температуру теплоносителя.Последний вариант

особенно интересен с точки зрения устойчивости, так как позволяет использовать

альтернативных источников тепла, таких как тепловые насосы, солнечные коллекторы или отходящее тепло от промышленных процессов

. Эти системы имеют более высокий КПД, если они отдают тепло при более низкой температуре на уровне

.

2. ОПИСАНИЕ СИСТЕМЫ

2.1 Напольное отопление

Одной из систем, подходящих для низкотемпературного отопления, является напольное отопление.Но температура поверхности пола

–

ограничена из соображений теплового комфорта. Следовательно, площадь теплообмена

должна быть намного больше, чем у традиционных конвекционных радиаторов. Следовательно,

может случиться, что всей площади пола, доступной для обогрева, будет недостаточно для обеспечения необходимого теплового потока

. В этой ситуации комбинированные системы напольного / радиаторного отопления могут оказаться ценным решением.

2.2 Комбинированные системы напольного / радиаторного отопления

В этих системах тепло в помещение подается с помощью традиционного радиатора и поверхности теплого пола

. Эти системы могут включать в себя специально проложенные змеевики под полом. Такой змеевик

может быть подключен параллельно (рис. 1а) или последовательно (рис. 1б) с радиатором. Но когда простые трубы

, проложенные под полом, предназначены только для подачи воды в радиатор, они в любом случае обычно обеспечивают большое количество тепла в комнату.В данной статье рассматривается такой случай.

Трубу, проложенную под полом, можно также вставить в защитную гофрированную трубу или изоляционную трубу

. Такие методы в некоторой степени ограничивают тепловые потери, но все же большое количество

1

Как работает обогреватель в моем автомобиле?

Система обогрева в вашем автомобиле разработана таким образом, чтобы вам было тепло, когда на улице холодно, влажно и / или ветрено. Система охлаждения двигателя автомобиля
напрямую связана с системой отопления.Если ваша система отопления не работает должным образом, важно ее проверить, потому что ваша система охлаждения двигателя также может работать неправильно, а перегретый двигатель может привести к его повреждению.

Система отопления состоит из нескольких основных компонентов; сердечник обогревателя, электродвигатель нагнетателя / вентилятор, шланги обогревателя, регулирующий клапан обогревателя и панель / узел управления HVAC (обогрев, вентиляция, кондиционирование воздуха) внутри кабины. Компоненты системы охлаждения, которые взаимодействуют с системой отопления, – это охлаждающая жидкость, термостат, радиатор и водяной насос.Сердечник обогревателя также используется в системе охлаждения автомобиля.

Тепло, которое создается при работе двигателя, накапливается, и его нужно куда-то уйти. Большая часть этого тепла проходит через выхлопную систему. Остающееся тепло остается в отливке двигателя, передаваясь охлаждающей жидкости. Как только автомобиль нагревается до рабочей температуры, термостат открывается и позволяет охлаждающей жидкости из системы охлаждения циркулировать по каналам двигателя, удаляя тепло от двигателя, отправляя его в радиатор и циркулируя в сердечнике нагревателя, который распределяет это тепло в кабине автомобиля. транспортное средство.Пассажиры в автомобиле управляют элементами управления обогревателем и вентилятором, чтобы контролировать, сколько тепла и с какой скоростью поступает в кабину, с помощью скорости электродвигателя / вентилятора нагнетателя.

Сердечник нагревателя похож на небольшой радиатор, который действует как теплообменник. Обычно он устанавливается под приборной панелью или корпусом HVAC рядом с брандмауэром на стороне пассажира
транспортного средства. Этот компонент имеет вход и выход, позволяющие охлаждающей жидкости проходить через активную зону. Электродвигатель нагнетателя продувает воздух через сердечник обогревателя в салон автомобиля.Клапан управления нагревателем – это устройство, которое регулирует поток горячей охлаждающей жидкости двигателя через сердечник нагревателя. Обычно он расположен в одном из шлангов нагревателя, чтобы регулировать этот поток. Таким образом, этот клапан помогает регулировать мощность обогревателя в кабине, как того требуют органы управления обогревателем, которыми управляют пассажиры салона автомобиля.

Для правильной работы нагревателя решающее значение имеет хорошее рабочее состояние системы охлаждения. Правильное сочетание чистой охлаждающей жидкости и воды, обеспечивающее надлежащий уровень защиты, который в нашем климате составляет -32 градуса по Фаренгейту.Наличие полного уровня охлаждающей жидкости без утечек также очень важно для правильной работы. Термостат должен открываться и закрываться при надлежащих уровнях температуры и не заедать, а водяной насос должен работать, чтобы он мог циркулировать охлаждающую жидкость через двигатель, радиатор и сердечник нагревателя. Сердцевина нагревателя и радиатор должны быть чистыми и герметичными, чтобы тепло от двигателя могло должным образом рассеиваться.

Правильное обслуживание системы охлаждения является ключом к эффективной работе системы обогрева вашего автомобиля.Регулярная промывка охлаждающей жидкости в двигателе и добавление чистой смеси охлаждающая жидкость / вода очень важны наряду с устранением любых утечек, возникающих в вашей системе охлаждения. Мы рекомендуем регулярно проверять вашу систему охлаждения при каждой замене масла, чтобы вы знали о любых проблемах с системой охлаждения и могли отремонтировать их, пока они еще небольшие. Стив и Карен Джонстон – владельцы компании All About Automotive, занимающейся ремонтом автомобилей и техническим обслуживанием автомобилей в историческом центре города Грешем.Если у вас есть вопросы или комментарии, позвоните им по телефону 503-465-2926 или отправьте их по электронной почте по адресу [адрес электронной почты защищен], вы также можете посетить наш веб-сайт allaboutautomotive.com.

Праймер для термостатических клапанов радиатора | 2018-06-04

Термостатические радиаторные клапаны, пожалуй, являются одними из самых недооцененных гидравлических компонентов на современном рынке. И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы.Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос тепла от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону. Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы обеспечить подогретую воду для зоны.

Вот чем отличается TRV. Это неэлектрическое, механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды.Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне. Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили соответствующее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома.И это то, для чего изначально были разработаны TRV – управление теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование от комнаты к комнате. Отсюда и название.

Я бы поспорил, что в сегодняшнем мире их следует переименовать в «Клапаны для неэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Рис A

Рис B

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с дистанционными датчиками и клапанов с телами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Легко понять, как такой элемент управления в сочетании с клапаном с прямым корпусом можно использовать для управления зоной нагрева с несколькими эмиттерами.

Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на изображение C.

.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск расширяется при повышении температуры и сжимается при понижении температуры. Когда это происходит, он открывает и закрывает диск клапана в зависимости от повышения или понижения температуры окружающей среды.

Управляющая головка на Рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

Когда термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе.Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Обычно есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Вот как TRV контролирует и модулирует поток.

Рис C

Какими бы простыми они ни были, многие люди хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV, когда они достигают заданной точки, или они частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из какого-либо другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в помещении задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток при мельчайших изменениях температуры в комнате.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами по комнатам без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный комфорт управления в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим несколько из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждый радиатор, кроме самого холодного помещения. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла.Затем котел будет включаться и выключаться в зависимости от перепада настройки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой настройки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что этот тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из оребренных труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем немного иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат.Обычно в центре этих комнат находится термостат для управления этой зоной.

Рис D

Мы все еще можем использовать TRV для управления температурой в отдельной комнате, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вы должны установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие через лицевую сторону или конец торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя измерять температуру и регулировать ее.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления.Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить в качестве устройств динамической балансировки и распределять БТЕ по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, поскольку поток воды скорее отводится, чем замедляется. Это увеличивает гибкость выбора котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами большой массы.

Микрозоны.

TRV – один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона – это именно то, что вам нужно. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в тепле для всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего подходит для приложения, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток всякий раз, когда включается какая-либо из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения – в ванных комнатах в домах с лучистым теплом пола. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубы на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить теплоотдачу и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубку, и предотвращает нагревание комнаты, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировали. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия.Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня составить план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и гигантского котла в подвале. На этом котле были такие большие насосы, что я просто стоял и смотрел какое-то время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали для оживления этой системы.

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Ramer также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected].

.
