Однотрубная ленинградская система отопления: схема для частного дома

Содержание

• 1 Особенности устройства
• 2 Основные элементы
• 3 Модернизация системы
• 4 Циркуляция теплоносителя
  • 4.1 Естественная циркуляция
  • 4.2 Принудительная циркуляция
• 5 Типы «ленинградки»
• 6 Теплотехнический расчет
  • 6.1 Расчет мощности котла в зависимости от площади
  • 6.2 Количество радиаторов
• 7 Монтаж «ленинградки» в частном доме

С ростом домостроения возрос интерес к автономным системам отопления. Разработанные в далекие советские времена однотрубные схемы в связи с этим были переработаны и усовершенствованны. Их эффективность возросла за счет применения прогрессивного оборудования и новейших материалов, выдерживающих большие нагрузки и имеющие большой срок эксплуатации. Одной из популярных стала ленинградская система отопления частного дома, в упрощенном варианте — «».

Особенности устройства

Принцип работы всех однотрубных типов отопления состоит в движении теплоносителя по замкнутой цепочке последовательно соединенных между собой обогревающих приборов. Батареи в таких схемах имеют два отвода, сквозь которые циркулирует сквозной поток воды, а магистраль одновременно выполняет функции подающего и обратного трубопровода.

Проходя через нагревающий котел, жидкость на каждом витке снабжает радиаторы теплом, увлекая за собой уже успевшие остыть массы. Температура обогрева зависит от уровня нагревания теплоносителя, интенсивности его движения по контуру.

Однако достичь одинаковой температуры во всех батареях проблематично. Наибольший градус воды всегда будет присутствовать в приборах ближе к выходу из котла и понижаться по мере удаленности от источника подогрева. Чтобы добиться равномерности тепла во всех помещениях, в радиаторах от комнаты к комнате постепенно увеличивают количество секций, последний из них имеет самые большие размеры.

От своих конструктивных собратьев «ленинградка» отличается:

• горизонтальной нижней разводкой;
• подключением отопительных приборов по обе стороны трубопровода.

Ленинградская система эффективна для одно- и двухэтажных домов при использовании 5 радиаторов. Большее количество — от 6 до 8 приборов, требует тщательного расчета мощности ведущих элементов системы. Дальнейшее увеличение числа батарей, секций с усложнением схемы себя не оправдывает.

Основные элементы

Схема устройства «ленинградки» проста и требует, по сравнению с другими (двухтрубными), минимума исходных материалов. При желании, наличии базовых знаний произвести монтаж батарей, соединение, подключение радиаторов отопления можно своими руками, что тоже позволяет экономить средства.

Для функционирования однотрубной системы отопления с естественной циркуляцией «ленинградки» необходимы:

1. 1. Котел: газовый или электрический.

1. 1. Расширительный бачок — резерв для накопления теплоносителя и добавления его в систему.

1. 1. Отопительные устройства: радиаторы, батареи.

1. Трубы — для магистрали подбираются в 2 раза большего диаметра, чем для подводки.
2. Вентили — для слива воды, заполнения контура, аварийные.
3. Канализационный слив.

Модернизация системы

Применение технологий 21 века, учитывая все плюсы и минусы схем, повышает эффективность обогрева однотрубкой на 30% по сравнению с двухтрубным отоплением, финансовые затраты при этом снижаются на 15%. Современное оснащение обеспечивает стабильность, безопасность работы, удобный температурный контроль как всей системы, так и ее отдельных участков.

К элементам модернизации относят:

1. 1. Термостатические балансировщики — датчики, клапаны, вентили, которые регулируют поток теплоносителя, а при необходимости полностью перекрывают поступление жидкости в радиатор.

1. 1. Шаровые краны — устанавливаются на подводке и отводке отопительных устройств, что позволяет производить их отключение без прерывания работы всей системы.

1. 1. Кран Маевского — врезается в батареи для извлечения воздуха вручную. Существуют автоматические системы для выполнения этой задачи.

Циркуляция теплоносителя

В качестве теплоносителя применяются: вода, спиртовой раствор или антифриз. Движение по трубам предусмотрено как естественное, так и принудительное — с одним или несколькими насосами.

Естественная циркуляция

Самотек обеспечивается свойствами жидкости расширяться при увеличении температуры. В котле горячая вода, так как имеет меньшую плотность, вытесняется холодной наверх, начинается перемещение по системе. Остывая и увеличивая плотность, она стремится в начальную точку, к котлу. Таким образом замыкается контур.

Напор обеспечивается:

1. Разницей температур внутри системы и в помещении. Чем прохладнее в доме, тем быстрее перемещается горячая жидкость.
2. Разницей установки по высоте котла и нижней магистрали с отопительными приборами. Обогреватель стараются всегда располагать ниже (подвал, цокольный этаж), и чем больше перепад высот — от 3 м, тем больше скорость передвижения теплоносителя. В небольших зданиях этим условием пренебрегают за счет правильного подбора размеров элементов конструкции.

Чтобы уменьшить сопротивление труб, горизонтальные участки располагают под уклоном по направлению движения воды. Верхней точкой схемы служит открытый расширительный бак. При правильной сборке возникновение воздушных пробок в батареях исключается, они естественным путем вытесняются в бачок.

На скорость циркуляции влияют:

1. Диаметр труб разводки — изделия подбирают с увеличенным внутренним сечением, чтобы снизить сопротивление при движении жидкости. Имеет ленинградка система отопления диаметры байпаса и патрубков в 2 раза меньше значения внутреннего сечения основного русла.
2. Выбор материала. Лучшим признан трубопровод с полипропиленовой трубой. Пропускная способность синтетики в несколько раз выше по сравнению со стальными изделиями того же диаметра. Объясняется это устойчивостью полипропилена к известковым отложениям и коррозии. Металлопластик применять не рекомендуется.
3. Сложность схемы — определяется количеством стыковок, переходов от одного диаметра труб к другому, радиусом поворотов, типом запорных и регулирующих приборов. Наибольший эффект достигается при линейном размещении отопительных устройств.

При добавлении к основной конструкции дополнительных контуров обязательно учитывается установка игольчатого вентиля. Регулятор сбалансирует поток между разного диаметра трубами полипропиленовыми, отопление станет более равномерным. При циркуляции без насоса время бесперебойной эксплуатации системы из полимерных, оцинкованных труб с биметаллическими отопительными приборами — от 50 лет.

Однако у схемы с самотеком есть свои недостатки:

• нагрев до необходимой температуры в радиаторах занимает несколько часов, так как изначально перемещение охлажденной жидкости по магистрали медленное;
• длина контура имеет ограничение — около 30 м.

Принудительная циркуляция

Для увеличения скорости теплоносителя устанавливают насос. Искусственный разгон жидкости обеспечивает быстрый обогрев даже при небольшом диаметре магистрали, что является востребованным для обогрева двухэтажных домов не выше 30 м.

Искусственное продвижение потока всегда имеет закрытый тип системы, то есть без доступа воздуха. Так как единственным местом взаимодействия с внешней средой в конструкциях является расширительный бак, для закрытого типа его выбирают герметичным.

Стабильное давление определяется типом и мощностью котла, часто норма в границах 1,5 атмосфер. Дополнительным оборудованием, обеспечивающим безопасность работы системы отопления двухэтажного частного дома типа «ленинградка», служат:

1. Манометры — контролируют и регулируют давление внутри контура;
2. Предохранительный клапан — устанавливается на расширительном баке, при излишнем давлении через него автоматически выводятся излишки воды;
3. Воздухоотводчик — также находится на расширительном бачке, служит для извлечения воздуха, который образуется в процессе закипания воды в экстренных ситуациях сбоя системы терморегуляции.

Насос рекомендуется устанавливать в точке самой низкой температуры теплоносителя — на обратном контуре в непосредственной близости от котла. Такое расположение позволяет уменьшить негативное воздействие горячей жидкости на резиновые прокладки прибора и тем самым увеличить срок его безремонтной эксплуатации.

«Ленинградка» с циркуляционным насосом работает от сети переменного тока. Чтобы обеспечить непрерывность функционирования схемы в периоды отключения электроэнергии, устанавливают:

1. Бензогенератор в качестве резервного источника энергии.
2. Байпас, с помощью которого можно будет перевести систему в режим естественной циркуляции. Для этого перед и после насоса устанавливаются перекрывающие вентили, один из которых оснащен фильтром.

Перекрывание теплоносителя также бывает необходимым, когда нужно очистить, заменить фильтр грубой очистки прибора или сам насос, не прерывая движения жидкости по основному руслу.

Типы «ленинградки»

Классическая горизонтальная схема уже была приведена в качестве примера при описании видов циркуляции. Информацию стоит дополнить тем, что радиаторы должны строго располагаться на одной линии. Монтаж магистрали однотрубной системы может проводиться чуть выше уровня пола, внутри и под полом, что повышает эстетику и избавляет от дополнительных хлопот по уходу за трубами. Следует учесть, что коммуникации при скрытом монтаже теряют тепло, поэтому им требуется теплоизоляция.

В зависимости от расширителя схема может быть открытого типа — без насоса, или закрытого — с насосом. Конструкция рекомендована для домов разной этажности, отопительный контур которых достигает 30 м.

Вертикальная схема состоит из магистрали, проложенной на чердаке, от которой спускаются трубы, подающие воду в радиаторы. Обогревательные устройства устанавливаются у окон строго друг над другом. Так как основная труба проходит через холодное помещение, для нее требуется утепление.

Магистраль располагают под небольшим углом. Схема нагревательного одноэтажного отопления отличается от аналогичной для двухэтажного дома числом горизонтальных линий с батареями. Как и при естественной циркуляции, для вертикальной системы подходят трубы большого внутреннего сечения. При усложнении контура требуется настройка гидродинамического сопротивления, с которой справляются насос и игольчатые вентили.

По внешнему виду вертикальная схема отопления двухэтажного частного дома «ленинградка» с насосом проигрывает горизонтальной, так как спрятать коммуникации невозможно.

Кроме двух основных типов существуют комбинации, сочетания по развязке и виду циркуляции.

Теплотехнический расчет

Индивидуальный расчет позволит определить мощность котла, количество радиаторов, дополнительных приборов для типа строения и избавит от лишних трат.

Расчет мощности котла в зависимости от площади

По СНиП, для помещений с высотой потолка 2,5 м предусмотрен 1 кВт на 10 м2 с учетом корректирующего коэффициента.

Мощность отопительного котла = (S x Wуд.)/10 м2,

где S — суммарная площадь всех помещений;

Wуд. (кВт) — удельная мощность, которая определяется климатической зоной:

• для Москвы и области — 1,5;
• Средняя полоса — от 1,2 до 1,3;
• Крайний север — от 1. 5 до 2;
• Южные регионы России — от 0.7 до 0.9.

На выбор котла влияет объем помещения, расположение комнат, толщина внешних стен, тип остекления и т.д.

Количество радиаторов

При вычислениях исходят из возможности системы поддерживать необходимую температуру, в том числе и на участках контура. Количество секций получают, учитывая материал конструкции, размер прибора, объем помещения.

Стандартная мощность секции (Вт):

• • биметаллическая — от 100 до 180;

• • чугунная — от 120 до 160;

• • алюминиевая — от 180 до 205.

Во внимание берутся потери теплоотдачи системы отопления. У радиаторов она зависит от материала и способа соединения с магистралью:

• при нижней подводке — 12-13%;
• диагональном — 2%;
• однотрубном — 19-20%.

Ленинградская система отопления схема с естественной циркуляцией позволяет пользоваться приблизительными данными, а для конструкций с насосом необходимо более тщательно проводить вычисления. Разводка трубопровода полипропиленом трубой на чертеже поможет определить длину и необходимое количество труб для покупки.

Монтаж «ленинградки» в частном доме

После осуществления расчета, разработки схемы и покупки всех необходимых материалов можно приступать к сборке элементов конструкции.

Последовательность основных работ:

1. Устанавливается бак;
2. Трубопровод полипропиленом трубой прокладывается по периметру здания, начиная от котла и замыкая на нем весь контур;
3. После прокладки магистрали на небольшом расстоянии от источника подогрева теплоносителя осуществляется технологическая врезка для вертикальной трубы;
4. На вершине этого участка прикрепляется расширительный бак;
5. В последнюю очередь магистрали соединяют с радиаторами: к патрубкам снизу — нижнее горизонтальное подключение, а входная и выходная трубы врезаются в батарею на разной высоте — диагональное.

Несмотря на внешнюю простоту ленинградской системы отопления частных домов схемы, заниматься самостоятельным обустройством без специальных знаний опасно. Необходима консультация с профессионалами на всех этапах подготовки и монтажа.

Отопление частного дома Ленинградкой своими руками: схемы и расчет

Для организации теплоснабжения дома с небольшой площадью можно рассматривать различные варианты. Одним из них является установка отопления по схеме Ленинградка. Ее особенность заключается в простоте монтажа и минимально наборе требуемых материалов. Но для этого нужно знать специфику отопления частного дома Ленинградкой своими руками: схемы и расчет необходимых параметров.

Содержание

1. Особенности системы отопления Ленинградка
2. Виды разводки труб в отоплении Ленинградка
3. Открытое отопление Ленинградка
4. Закрытое отопление Ленинградка
5. Советы по установке отопления Ленинградка

Особенности системы отопления Ленинградка

Свое название эта система получила благодаря городу, где была впервые применена. Ее разработка была обусловлена необходимостью создания несложного и дешевого теплоснабжения. Именно из-за этих качеств домашнее отопление Ленинградка не потеряла своей актуальности и по сей день.

Отопление Ленинградка

Фактически это пример классической однотрубной системы теплоснабжения. Теплоноситель движется от котла по одной магистрали, к которой последовательно подключены радиаторы. Отсутствие обратной трубы позволяет выполнять монтаж системы отопления Ленинградка в комнатах с небольшой площадью. Этот факт делает систему более чем привлекательной для загородных домов и дач. Но перед выбором подобной схемы теплоснабжения необходимо проанализировать ее «плюсы» и «минусы».

Разводка отопления в Ленинградке обладает одним существенным недостатком – снижение температуры горячей воды по мере ее продвижения. Это связано с тем, что происходит теплоотдача при последовательном прохождении через радиаторы. Т.е. отопление Ленинградкой в частном доме своими руками в любом случае будет иметь неравномерное тепловое распределение. Чем дальше находятся радиаторы от котла отопления – тем ниже их температура.

Кроме этого фактора следует отметить такие особенности, которыми обладает паровое отопление Ленинградка:

• Затруднительно расширение зоны действия теплоснабжения. Для этого необходимо увеличить продолжительность замкнутого контура отопления. Фактически придется на длительное время полностью оставить работу. Иначе однотрубная система отопления Ленинградка не может быть модернизирована;
• Регулировка степени нагрева радиаторов. В двухтрубных системах эта проблема решалась установкой терморегулятора. Правильное подключение радиаторов отопления в Ленинградке должно предусматривать установку байпасов. Только с их помощью можно уменьшать или увеличивать приток теплоносителя в батарею без снижения параметров всей системы;
• Низкая степень ремонтопригодности. При выходе их строя участка трубы или радиатора их замену или ремонт можно будет осуществить только после полного отключения теплоснабжения. Классическая схема водяного отопления Ленинградкой не предусматривает частичного ограничения потока горячей воды на определенных участках.

Но все эти недостатки нивелирует главное преимущество, благодаря которому система отопления Ленинградка для двухэтажного дома остается до сих пор популярной – низка себестоимость. В совокупности с простотой монтажа она является, пожалуй, единственным вариантом бюджетного теплоснабжения дома. Но для его реализации потребуется тщательно изучить возможные варианты обустройства. Схема однотрубной системы отопления Ленинградка не одна — всегда можно подобрать самую оптимальную.

Многие отзывы об отоплении Ленинградка указывают на возможную модернизацию системы в двухтрубную. Для этого достаточно провести обратную магистраль и подключить к ней радиаторы.

Виды разводки труб в отоплении Ленинградка

Правильное составление схемы домашнего отопления Ленинградка начинается с выбора разводки трубопроводов. Это напрямую зависит от исходных параметров системы, ее типа и способа циркуляции теплоносителя.

Схема с вертикальной разводкой труб

Прежде всего определяется общая площадь теплоснабжения и этажность здания. Разводка магистралей в однотрубной системе отопления Ленинградка должна решать единственную задачу – обеспечение доставки теплоносителя к радиаторам. Они же в свою очередь обеспечивают помещение теплом.

Для решения этой проблемы необходимо, чтобы уровень остывания горячей воды был минимален. Именно поэтому необходимо учитывать не только общую площадь дома, но и его этажность.

Выбор монтажа системы отопления Ленинградка может быть сделан из следующих вариантов:

• Вертикальная разводка труб. Эта схема применима для двухэтажных домов. Фактически в здании будет несколько стояков, которые подключатся к общей трубе, находящейся в самой высокой точек системы. Установка подобного отопления Ленинградкой в частном доме своими руками трудоемка, так как необходимо провести трубы через межэтажное перекрытие;
• Горизонтальная разводка труб. Для монтажа по этой схеме водяного отопления Ленинградкой потребуется значительно меньше усилий. Но отсутствие вертикального разгонного стояка сказывается на скорости движения теплоносителя. Поэтому зачастую встречается система отопления Ленинградка с насосом.

Еще одним преимуществом горизонтальной разводки отопления в Ленинградке является возможность скрытого монтажа магистралей в полу. В вертикальной схеме такое практически невозможно, так как придется делать штробы на несущей стене дома, что является грубым нарушением норм.

Диаметр труб не зависит от выбранной схемы их разводки. Определяющим показателем является вид отопления – с принудительной или естественной циркуляцией.

Открытое отопление Ленинградка

Изначально схемы однотрубной системы отопления Ленинградка разрабатывались для открытого типа теплоснабжения с естественной циркуляцией. Такой подход позволяет сделать полностью энергонезависимую систему теплоснабжения без обязательного подключения к электросети. Исключением может быть только применяемый котел.

Схема гравитационного отопления Ленинградка

Для этой схемы парового отопления Ленинградка свойственна высокая инерционность. Движение теплоносителя по трубам напрямую зависит от степени его температурного расширения. В основном этот процесс проходит в разгонном вертикальном стоке, который подключается сразу после котла. Это обстоятельство обуславливает применение вертикальной разводки трубопроводов для гравитационной системы отопления Ленинградка для двухэтажного дома.

Важным моментом является правильный подбор труб и материала их изготовления. Расчет системы отопления Ленинградка своими руками рекомендуется делать по стандартной схеме. Сначала определяются тепловые потери здания, затем подбирается котел с соответствующей мощностью. Для минимизации гидравлических потерь, которые существенно скажутся на скорости движения теплоносителя, следует рассчитать систему отопления Ленинградка своими руками с помощью специальных программ.

Но кроме этого уделяется внимание таким аспектам организации однотрубного отопления открытого типа с естественной циркуляцией:

• Высота разгонного стояка. Она должна составлять не менее 2,2 м. Эта проблема не существенная для установки системы теплоснабжения Ленинградка для двухэтажного дома;
• Диаметр труб. Для отопления с естественной циркуляцией лучше всего применять трубы большого диаметра — от 32 до 40 мм. Также рекомендуется монтаж полимерных магистралей из-за их гладкой внутренней поверхности;
• Максимальная протяженность трубопроводов. Она может составлять не более 30 м. В противном случае даже при идеальном подключении радиаторов отопления в Ленинградке существенно снизится скорость движения горячей воды и произойдет тепловая разбалансировка системы;
• Требования к установке котла. Для правильной работы теплоснабжения котел должен находиться ниже уровня радиаторов. Это необходимо для создания должного показателя давления остывшего теплоносителя с большей удельной плотностью на горячий. В итоге улучшится естественная циркуляция воды.

Если же по ряду причин реализовать подобную схему водяного теплоснабжения Ленинградкой будет проблематично – можно добавить в систему циркуляционный насос. Это позволит не делать требуемый уклон труб, обеспечит нормальную скорость движения горячей воды и стабилизирует тепловое распределение.

Расширительный бак в системе отопления Ленинградка с насосом должен находиться в самой высокой точке. Помимо функции компенсации теплового расширения воды с его помощью можно контролировать уровень теплоносителя, а также выполнять заливку системы.

Закрытое отопление Ленинградка

Для установки домашнего теплоснабжения Ленинградка в одноэтажном доме или квартире лучше всего применять схемы закрытого отопления. Они отличаются от гравитационной обязательной установкой циркуляционного насоса. Но кроме этого фактора есть и другие отличительные особенности.

Схема закрытого отопления Ленинградка

Главным преимуществом закрытой разводки теплоснабжения Ленинградка является отсутствие разгонного стояка. Это дает возможность устанавливать горизонтальные магистрали без учета их наклона. Данная методика позволяет улучшить циркуляцию воды в системе, повысить ее надежность и показатель КПД. Кроме этих факторов в отзывах об отоплении Ленинградка отмечается меньший расход трубопроводов. Это существенным образом сказывается на себестоимости всего проекта.

Принцип работы закрытой схемы водяного теплоснабжения Ленинградкой отличается от открытой. В ней на скорость движения теплоносителя практически не влияет его температурное расширение. Должный уровень циркуляции обеспечивает насос. Специалисты рекомендуют обратить внимание на следующие особенности системы теплоснабжения Ленинградка с насосом:

• Повышение скорости нагрева воздуха в помещении. Это связано с тем, что теплая вода начинает свою циркуляцию по трубам еще до достижения самой высокой температуры. Таким образом уменьшается инерционность работы системы;
• Повышенная надежность. Отсутствие прямого контакта воды с воздухом снижает процент содержания в теплоносителе кислорода. Это благоприятно влияет на надежность и время безремонтной работы металлических компонентов системы;
• Возможность установки труб небольшого диаметра. Для монтажа теплоснабжения Ленинградкой в частном доме своими руками применяют трубы диаметром от 16 до 30 мм. Это практически не сказывается на скорости теплоносителя и гидравлических потерях;
• Возможность скрытого монтажа трубопроводов. Для этого не нужно делать монтажные канавки в стенах – достаточно проложить магистрали под полом. Но при этом необходимо предусмотреть подключение радиаторов к отоплению к Ленинградке. Кроме этого для контроля работы системы делают ревизионные люки в местах разветвления трубопроводов.

Для комплектации однотрубной системы теплоснабжения Ленинградка закрытого тип необходим расширительный бак, группа безопасности и приборы контроля давления и температуры.

В схеме однотрубной системы теплоснабжения Ленинградка предусматривается установка байпасов на радиаторы отопления. Они необходимы для регулирования теплоотдачи батарей, а также позволят отремонтировать или заменить этот элемент без остановки всей системы.

Советы по установке отопления Ленинградка

Схема монтажа системы отопления Ленинградка напрямую зависит от выбранного типа и комплектующих. Наиболее сложной считается установка гравитационного теплоснабжения открытого типа. Для него необходимо выполнить ряд обязательных условий.

Обвязка радиаторов в отоплении Ленинградка

Прежде всего составляется точный план расположения всех приборов. На нем же отмечаются параметры комплектующих – размеры, способы монтажа и т.д.

Предварительно рассчитываются все характеристики системы отопления Ленинградка – температурный режим работы, скорость движения теплоносителя.

Эти данные являются определяющими при составлении схемы теплоснабжения. Только после этого предварительного этапа можно приступать к монтажу.

Во время установки следует особе внимание уделить таким нюансам:

• Обязательный уклон трубопроводов. Он выполняется от разгонного стояка в сторону радиаторов и от последней батареи к котлу. Уровень уклона труб должен составлять 1 см на каждый метр;
• Монтаж расширительного бака. Он располагается в верхней точке системы, после разгонного стояка. Его объем для котла мощностью 24 кВт должен составлять 15 л;
• Установка трубопроводов в двухэтажном доме. Для соблюдения мер безопасности при прохождении магистрали через межэтажные перекрытия требуется дополнительно установить гильзы. Они защитят стены и потолок от прямого контакта с горячей трубой;
• Монтаж байпаса в обвязке радиаторов. Их преимущества были подробно описаны выше. Этот простой элемент позволит повысить надежность и комфорт эксплуатации системы отопления Ленинградка.

Во время составления отопительной схемы разводки трубопроводов рекомендуется избегать резкого перепада высоты. Это может привести к увеличению гидравлического сопротивления, а также станет причиной появления воздушных пробок.

Для наглядного ознакомления с системой отопления Ленинградка рекомендуется посмотреть содержание следующего видеоматериала:

Система отопления своими руками

Выбор системы отопления для частного дома достаточно сложный и ответственный процесс. Правильно подобранная система отопления – залог наличия постоянного тепла и комфортных условий проживания в помещении. Одна из самых популярных схем отопления – Ленинградская. Узнаем о его особенностях, способах организации и преимуществах.

Содержание:

1. Система ручного обогрева – Особенности и достоинства Ленинградки
2. Двухтрубная система отопления частного дома своими руками
3. Однотрубная система отопления частного дома своими руками
4. Однотрубная система отопления частного дома своими руками

Система отопления ручная – Особенности и достоинства Ленинградки

Система отопления под названием Ленинградка подразумевает использование одной трубы для подвода теплоносителя. При этом система идет из одной магистрали с постепенным расположением отопительных приборов, по которым циркулирует теплоноситель. Различают два варианта разводки труб:

• вертикальный;
• горизонтальный.

Схему прокладки труб необходимо определить еще на этапе строительства дома. Данную схему отопления рекомендуется использовать в одноэтажном или максимум двухэтажном доме.

По принципу действия Ленинград отличается простотой исполнения. Теплоноситель, в нашем случае вода, движется от котла к подпитке, которая разводит его по всем помещениям. После этого теплоноситель снова поступает в котел. Таким образом, система представляет собой целостность в виде замкнутого контура, характеризующегося цикличностью.

В каждой комнате необходимо установить радиаторы, подключенные к подающей трубе. Количество и размер радиаторов определяется в соотношении с площадью помещения и его размерами.

Данная система работает с естественным типом циркуляции теплоносителя или с насосом, обеспечивающим принудительное движение воды в системе. Наличие дополнительного насоса обеспечивает высокую функциональность в работе оборудования. Кроме того, вместе с радиаторами устанавливаются запорная арматура и устройства для контроля температуры. Отсутствие этих устройств негативно сказывается на эффективности оборудования.

Среди преимуществ установки дополнительного оборудования к системе Ленинград выделим:

• возможность самостоятельной регулировки температуры;
• понижение или повышение температуры на различных отопительных приборах;
• При необходимости при ремонте или отключении определенного помещения от отопления достаточно закрыть специальные краны.

Каждая система отопления имеет как преимущества, так и недостатки. Предлагаем ознакомиться с преимуществами Ленинградки:

• отличные показатели эффективности расхода топлива, кроме того, есть возможность сэкономить материальные средства при монтажных работах и ​​при эксплуатации оборудования;
• Все материалы для монтажа системы легко доступны и приемлемы по стоимости, есть огромный выбор труб, радиаторов, котлов и запорной арматуры;

• Простота монтажных работ и эксплуатации оборудования, при необходимости в ремонте, достаточно закрыть кран и снять радиатор для его замены или обслуживания.

Однако эту систему отличают и определенные недостатки:

• Тепло распределяется по помещениям неравномерно, особенно при использовании естественной циркуляции, поэтому в большинстве случаев требуется дополнительная установка насоса;
• При горизонтальной разводке труб возникают проблемы с устройством теплых полов;
• Для большей эффективности системы следует увеличить количество самой воды, которая является теплоносителем.

Двухтрубная система отопления частного дома своими руками

Однотрубная система отопления позволяет циркулировать теплоносителю по кругу. Двухтрубная система предполагает использование двух труб, идущих от батарей к котлу. В то же время двухтрубное отопление отличается большей сложностью конструкции и большими затратами на покупку материалов. Для циркуляции теплоносителя используются две трубы, одна из которых подает воду, а вторая является обраткой. Установка каждого ТЭНа подразумевает наличие обратки и подачи.

Двухтрубная система отопления позволяет распределять тепло по всем помещениям здания. Однако на каждом отопительном приборе должен быть элемент в виде регулировочного дросселя. С его помощью можно регулировать температуру во всех частях системы.

Двухтрубная система отопления применяется как в частных, так и в многоэтажных домах. Во втором случае, чтобы наладить распределение тепла, в подвале, где находится место кровли, устанавливаются трубы гораздо большего диаметра, чем в квартирах.

Циркуляция теплоносителя в двухтрубной системе отопления так же, как и в однотрубной, принудительная или естественная. Существует два способа разводки труб – верхний и нижний, именно они определяют, нуждается ли система в дополнительном насосном оборудовании.

Выполняя верхнюю разводку, трубы прокладываются на высоте, поэтому в этом случае имеется постоянное давление, которое подает теплоноситель в системе. Внешний вид такой системы достаточно эстетичен, основная труба располагается над дверными проемами. Дополнительные затраты необходимы на установку бака расширителя, регулирующего давление в системе.

Нижняя разводка системы основана на прокладке трубопровода в нижней части дома под подоконником. В этом случае расширительный бак устанавливается непосредственно в помещении и не нуждается в дополнительном утеплении. Для создания дополнительного давления в помещении устанавливается циркуляционный насос. Его установка осуществляется на обратке во избежание поломки оборудования при слишком высокой температуре теплоносителя.

Место установки расширителя определяется его типом. Закрытый бак устанавливается в любом месте дома. Монтаж открытого расширительного бака осуществляется на уровне, превышающем высоту прямого отрезка трубы. Если этого не сделать, то внутри системы образовались пробки из воздуха, которые необходимо удалить.

Если для небольшого дома проектируется двухтрубная система отопления, целесообразно выбирать трубы диаметром около 35 мм. В многоэтажных домах монтируют трубы диаметром около 5 см. Чтобы отрегулировать тепловую отдачу, выбирайте радиаторы, размер которых может обогреть помещение, в котором они установлены.

Возможны три варианта подключения радиаторов к системе:

• боковое;
• нижний;
• диагонального типа.

Монтаж системы отопления частного дома своими руками достаточно сложный процесс, для которого необходимо изучить все тонкости его выполнения. Чтобы обеспечить хороший теплообмен между теплоносителем, обратка должна входить в котел снизу. Поэтому чаще всего для монтажа двухтрубной системы отопления выбирают варианты котлов, устанавливаемых на пол.

Процесс монтажа системы отопления дома своими руками довольно сложен, особенно для зданий, высота которых более двух этажей. Если в многоэтажном доме нет перегородок между этажами, то в результате нагрева воздух с первого этажа будет перемещаться на следующие. Таким образом, температура воздуха на втором этаже будет выше. Для решения этой проблемы выполните следующие действия:

• Для обогрева второго этажа использовать темный пол, радиаторы не ставить;
• Распределите радиаторы таким образом, чтобы на первом этаже была третья, а на втором было меньше нагревательных элементов.

Также в процессе проектирования дома рекомендуется на нижнем этаже оборудовать помещения, не нуждающиеся в избыточном отоплении, а вторыми должны быть спальни, санузел и детские комнаты.

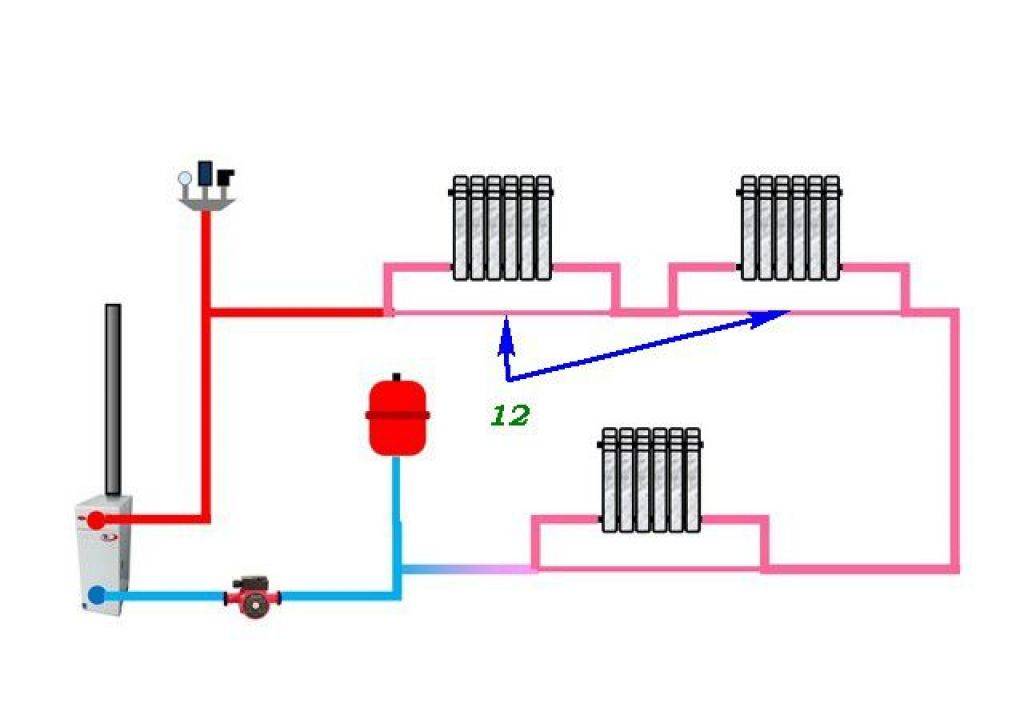

Однотрубная система отопления дома своими руками Схема:

1. Выполнить установку котла, мощность которого должна легко обогреть все помещения. При установке котла строго придерживайтесь технологии выполнения всех работ применительно к типу оборудования.

2. Установить расширительный бак, если он открытый, то рекомендуется монтировать его на чердаке. Закрытый бак можно установить внутри помещения, но в самой высокой его точке. Если чердак неотапливаемый, рекомендуется оборудовать защиту бака от тепловых потерь. При необходимости через трубу, которая подведена к баку, происходит слив теплоносителя. Самые удобные расширительные баки мембранного типа, они устанавливаются в любом удобном месте.

3. Далее выполнить монтаж вертикального стояка, а затем прямой трубы. Оптимальное значение наклона системы составляет один процент. Для прямой трубы уклон выполняется движением к котлу. В местах соединения приборов для отопления трубу соединяют тройниками.

4. Далее выполняется установка обратной трубы. Работа начинается с монтажа трубы к котлу. При этом уклон, который наблюдается в процессе выполнения работ, остается прежним. При необходимости устанавливается циркуляционный насос.

5. Далее осуществляется монтаж радиаторов или системы теплого пола. Для этих целей используется дополнительная арматура.

6. Система заполнена водой и удален воздух из радиаторов. Далее котел запускается, краны используются для регулировки подачи тепла. При наличии сверления внутри труб открутить краны Маевского на радиаторах для удаления воздуха.

Однотрубная система отопления частного дома своими руками

Однотрубная система отопления, которую еще называют Ленинградкой, массово применялась при строительстве одноэтажных домов в Советском Союзе. Эта идея была предложена для того, чтобы сэкономить деньги на прокладке коммуникаций.

Данная система отопления отличается отсутствием наличия маяков обратки. Таким образом, можно добиться серьезного экономического эффекта. Однако однотрубная система отопления имеет множество недостатков, из-за которых в настоящее время не используется. Прежде всего, из-за того, что радиаторы подключены последовательно, нет возможности контролировать интенсивность их нагрева в разных по назначению помещениях. Кроме того, для проведения ремонта одной из батарей необходимо отключить всю систему от отопления.

Для функционирования однотрубной системы отопления требуется серьезное давление, которое выталкивает воду и обеспечивает ее циркуляцию. Поэтому данная система нуждается в обязательной установке мощного насосного оборудования.

Ленинградская система одноэтажной застройки нуждается в вертикальной разливке. То есть установка расширительного бака обязательно выполняется на чердаке.

Для равномерного распределения тепла батареи устанавливаются с большим количеством секций на первом этаже, чем на втором.

Среди основных преимуществ однотрубной системы отопления отметим экономию средств на ее обеспечение. Поэтому эту систему отопления до сих пор монтируют в частных домах. Помимо экономии материалов, также возможно повысить эстетическую привлекательность помещения, за счет отсутствия большого количества труб и коммуникаций. Установка термостатических вентилей на радиаторы, установка балансировочных вентилей и удобных шаровых кранов позволяет улучшить процесс работы системы в целом.

Однотрубная система отопления частного дома своими руками

По соотношению со схемой монтажа однотрубная система отопления делится на:

• вертикальная;
• горизонтальный.

В зависимости от способа подключения бывает:

• проходной;
• Тупик.

В зависимости от способа передачи охлаждающей жидкости:

• насосная;
• натуральный.

Если высота здания более тридцати метров, то в любом случае на систему устанавливается насосное оборудование. Система отопления частного дома своими руками по схеме вертикального типа предполагает нагрев воды и подъем ее по стояку. Далее по трубе распределительного типа вода попадает в радиаторы, осуществляя их нагрев.

Теплоноситель в такой схеме циркулирует естественным образом, для достижения эффективности системы отопления используются трубы с большим сечением, а магистраль проводится под уклоном. Эта схема независима от электроснабжения, однако трубы большого размера негативно сказываются на эстетических свойствах помещения.

Второй вариант – горизонтальная схема. Подразумевает монтаж магистрали внутри напольной конструкции. В этом случае для снижения тепловых потерь необходимо позаботиться о дополнительной изоляции труб. Подающая труба также устанавливается с соблюдением уклона.

Для качественной работы любой системы отопления рекомендуется промыть систему отопления частного дома своими руками. Таким образом, можно улучшить качество теплоотдачи и повысить КПД системы в целом.

Частный дом своими руками видео:

Высокоэффективные Дома | Energy Kinetics

---

HPH & Weatherization

Высокопроизводительные дома могут включать в себя множество проверенных энергоэффективных функций, которые способствуют повышению тепла и комфорта в доме, снижению потребности в энергии и уменьшению загрязнения воздуха. Влияние System 2000 как высокоэффективной системы отопления и горячего водоснабжения в сочетании с подходом «для всего дома» часто может привести к экономии затрат на отопление и горячее водоснабжение в пределах 50% и более, особенно при применении к старым домам.

Экономия 10–40 % от теплозащиты всего дома в сочетании с эффективностью System 2000 часто позволяет сократить потребление энергии на 2/3!

Этот дом с маркировкой Energy Star сократил расходы на электроэнергию на 2/3 благодаря сочетанию System 2000 и усовершенствований в корпусе здания.

---

HPH снижает энергопотребление

При сегодняшней озабоченности по поводу затрат на тепловую энергию и изменения климата никакая реконструкция не может считаться адекватной, если она не приводит к созданию дома, который потребляет минимальное количество энергии, оставаясь прочным, удобным и здоровым для его жильцов. . Демонстрационный дом Института доступного комфорта в Питтсбурге, штат Пенсильвания, намеревался показать, как все эти цели могут быть достигнуты в начале 19-го века.00 дома. Команда проекта сосредоточилась в первую очередь на использовании проверенных, легкодоступных материалов и методов. Результатом стал дом с маркировкой Energy Star, который демонстрирует, как можно улучшить старую структуру, не нарушая бюджета типичного капитального ремонта. Для наилучшей производительности компания ACI выбрала систему System 2000 и ее проверенную высокоэффективную систему отопления и горячего водоснабжения для этого демонстрационного дома Energy Star. Воздухообмен был сокращен на 60%, а потребление энергии смоделировано на уровне 1/3 от предыдущего потребления. Персонал, проводивший тестирование, заявил, что они редко видят такие цифры в домах.
Для наилучшей производительности ACI выбрала Систему 2000, которая доказала свою высокую эффективность отопления и горячего водоснабжения по сравнению с модулирующими конденсационными котлами с более высоким рейтингом AFUE для этого показательного дома Energy Star.

---

PATH

Партнерство по развитию технологий в жилищном строительстве (PATH) и компания Energy Kinetics совместно разработали первую в своем роде модель дома, защищенную от плесени (MSMH), в которой использовались методы строительства и строительные материалы, устойчивые к плесени. Двухэтажный демонстрационный дом площадью 3000 квадратных футов был построен в Честерфилде, штат Нью-Гэмпшир, на берегу озера Споффорд. Строительные материалы MSMH были выбраны в первую очередь из-за устойчивости к плесени, но также учитывались энергоэффективность и долговечность. PATH — это партнерство, направленное на ускорение разработки и использования технологий, которые радикально улучшают качество, долговечность, энергоэффективность, экологические показатели и доступность жилья в Америке, и спонсируется Министерством жилищного строительства и городского развития США.

---

Maine Home Performance

Программа Maine Home Performance делает акцент на комплексном подходе к сокращению счетов за электроэнергию и затрат на техническое обслуживание, а также к повышению комфорта и созданию здоровой внутренней среды. Домовладельцы могут извлечь выгоду, если обученные специалисты проанализируют их дома и внесут экономически эффективные улучшения, чтобы сократить счета за электроэнергию. Эта телевизионная программа штата Мэн «показывает, как потребители могут значительно сэкономить на своих счетах за электроэнергию, если сделают правильный ремонт в доме», — сказала Бет Нагуски, директор Управления губернатора по вопросам энергетической независимости и безопасности.
