Содержание

Насосная схема отопления: принудительная циркуляция теплоносителя

Схемы систем отопления

: Схемы отопления

Принцип работы насосной схемы отопления

Насосная схема отопления предполагает принудительную циркуляцию теплоносителя (воды) в системе за счет работы специального циркуляционного насоса. Использование насоса в этой схеме предполагает наличие электричества в доме. Циркуляционный насос запитывается от 220 вольт и наличие электропитания обязательно на весь период отопления. Насосы, используемые в системе обычно, мало шумные и имеют ручное трех скоростное регулирование насоса.

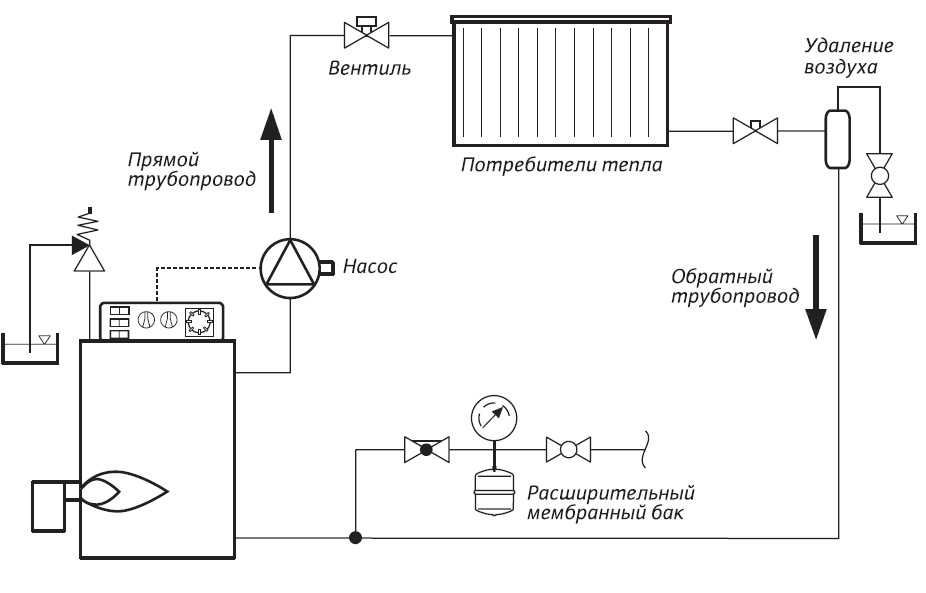

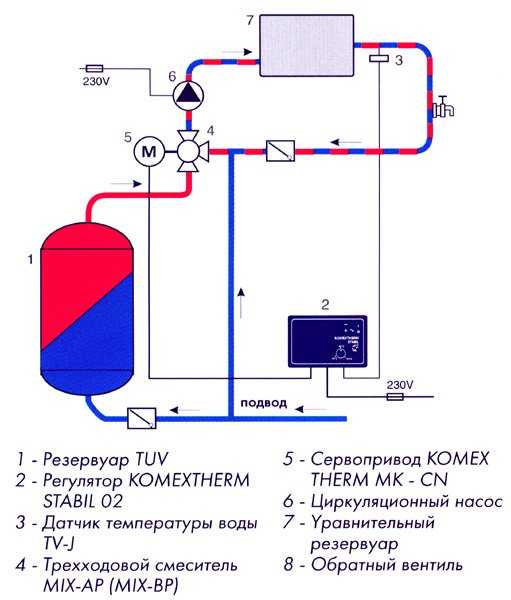

На представленной схеме отопления показано использование насоса без сальника, установленного непосредственно на трубу отопления. Такие насосы наиболее удобны в использовании, однако их нужно устанавливать строго по горизонтальному уровню. Подробно о насосах систем отопления читайте статью: Насосы систем отопления

Использование насоса, прогоняющего воду в системе, позволяет не делать наклон трубопровода, как в схемах с естественной циркуляцией. Кроме этого насос в системе позволяет делать , как верхний, так и нижний разлив теплоносителя по системе.

К слову говоря, насосная схема отопления, позволяет осуществлять самые разнообразные системы. Использование насоса позволяют осуществить верхний и нижние розливы теплоносителя, однотрубная и двухтрубная схема отопления. Ограничений практически нет, нужно только правильно подобрать насос.

Установка насоса

Насосная схема отопления четко не определяет место установки насоса. Его можно ставить, как в нагнетательной магистрали, так и обратной ветке трубопровода.

Предпочтительнее, устанавливать насос на участке нагнетания теплоносителя (выходе из котла отопления). Такое расположение насоса, увеличит его срок службы. Хотя есть мнение, что установка в обратной ветке системы бережет уплотнители насоса от перегрева.

Выбор насоса

Согласно СНиП 2.04.05-91 скорость движения теплоносителя на любом участке системы должна быть от 0,25 до 1,5 м/сек. Правда на скорости 1,5 м/сек появляется шум в системе. Из этих соображений выбираем трехскоростной насос с максимальной скоростью движения теплоносителя, до 1, 5 м/сек.

Виды насосных схем отопления

Насосные схемы отопления можно реализовать различными способами:

Однотрубная насосная схема отопления;
Двухтрубная насосная схема отопления.

Однотрубная схема отопления

Двухтрубная схема отопления

©Obotoplenii.ru

Другие стать раздела: Схемы отопления

Гидрострелка (гидравлическая стрелка) отопления: всё самое важное
Двухтрубная схема отопления: вертикальная, горизонтальная
Насосная схема отопления
Однотрубная схема отопления: особенности, проблемы
Особенности лучевой (коллекторной) схемы отопления частного дома
Принципиальная схема топочной — пример рабочего чертежа топочной с газовым настенным котлом

Схема отопления с естественной циркуляцией
Схема отопления, коллекторная разводка труб
Схемы монтажа котлов Галан от производителя
Упрощенный расчет системы отопления

установка, как подключить, куда ставить, где установить

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977. 8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

Основные преимущества применения насосов отопления

Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.
С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:

Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях; Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности; Магистраль с минимальным уклоном выглядит эстетичнее; Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров; Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка; Котёл работает эффективнее, экономнее.

Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.

При выборе нагнетателя важнейшая характеристика – максимальная производительность. Чтобы рассчитать, как сделать насос отопления эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на 1 кв. м.) на коэффициент 0,86.

Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.

Схема подключения насоса системы отопления

Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:

оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя; остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения; труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна; такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.

Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.

2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.

3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.

4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.

5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.

6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.

7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.

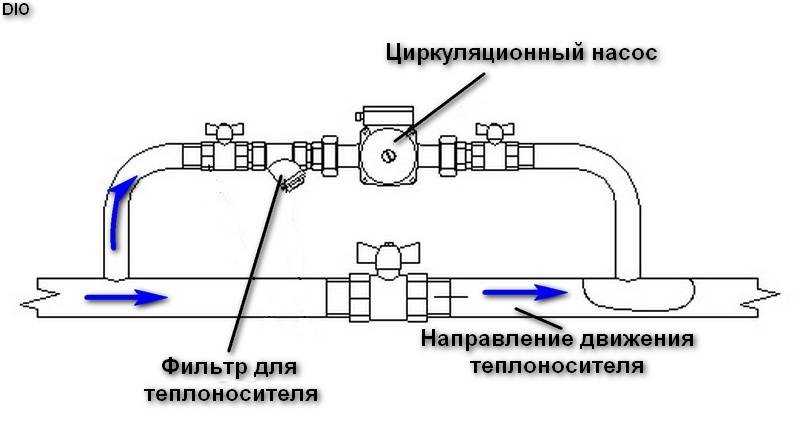

Схема подключения насоса системы отопления всегда одинакова. С двух сторон он ограничивается запорными кранами, чтобы замена насоса не требовала слива теплоносителя из трубопроводов.

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Какие бывают схемы установки в различных отопительных системах

Первым делом необходимо разобраться, куда ставить насос в системе отопления: благодаря ему вода будет проходить через котел и принудительно направляться внутрь нагревательных батарей. Желательно для этого выбирать то место, где обслуживать аппарат будет удобнее всего. На подающем патрубке его монтируют сразу за группой безопасности и отсекающей арматуры.

Схема установки циркуляционного насоса на обратке предполагает размещение насоса сразу после котла. Желательно использовать комбинацию с грязевым фильтром: это позволит отказаться от приобретения и монтажа дополнительных вентилей. Подобные варианты, как подключить насос отопления, могут успешно применяться как в закрытых, так и открытых контурах. Это справедливо также для коллекторных систем, в которых для перемещения теплоносителя к радиаторам используются автономные подводки: они коммутируются на гребенку-распределитель.

Отдельного внимания заслуживает отопительная система открытого типа, рассчитанная на работу в двух режимах – принудительном и самотечном. Такая универсальность очень удобна в тех случаях, когда электричество подается с перебоями, а установка блока бесперебойного питания или генератора невозможна по тем или иным причинам. В такой ситуации схема подключения насоса отопления частного дома подразумевает размещение аппарата и отсекающей арматуры на байпасе.

Специализированными магазинами предлагаются уже собранные байпасные узлы с насосом, в которых кран на протоке заменен обратным клапаном. Такой подход, где установить насос в системе отопления, не является правильным из-за создаваемого обратным клапаном пружинного типа сопротивление в районе 0.08—0.1 Бар. Для системы отопления с естественной циркуляцией это слишком много. Пружинный клапан заменить лепестковым, который монтируется исключительно в горизонтальном положении.

Установка Циркуляционного Насоса

Установка циркуляционного насоса

в системах отопления и горячего водоснабжения должна выполняться в соответствии с проектом устройства этих систем и инструкцией производителя по монтажу. Ниже собраны общие рекомендации касающиеся монтажа насосов с мокрым ротором:

Монтажное положение

Ось вала должна быть горизонтальна. В противном случае, насос перегреется и будет отключён защитой.
Насосы с мокрым ротором не требуют устройства опорных рам и фундаментов, если иное не оговорено инструкцией по монтажу.
Стрелка на корпусе насоса должна совпадать с технологическим направлением движения воды в месте его установки.
Циркуляционный насос может быть установлен как на подающем, так и на обратном трубопроводе системы отопления, хотя из условий эксплуатации, рекомендуется установка циркуляционного насоса в месте с минимальной температурой перекачиваемой воды.
Тепловая изоляция выполняется только на корпусе насоса «улитке». Выполнять тепловую изоляцию мотора не допускается.

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

Главное преимущество заключается в надежности и долговечности.
Простая схема открытой системы отопления обеспечивает простоту монтажа.
Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Можно ли поставить насос самостоятельно

Простая конструкция нагнетателя обеспечивает лёгкость его монтажа. С его инсталляцией справится мастер даже с минимальными сантехническими навыками. Основная трудность заключается в подключении его к металлической магистрали. В этом случае понадобится сварочное оборудование и опыт работы с ним.

Для подключения кроме самого насоса понадобятся соединительные фитинги для врезки насоса, запорная арматура, сетчатый фильтр, подмотка и сантехническая паста. Последовательность монтажа:

Сливают воду из системы (если врезку осуществляют в действующую сеть).
На участке монтажа устанавливают байпас.
Прикручивают запорную арматуру, фильтр и крепёжные фланцы.
Врезают кран или обратный клапан в основную магистраль между отводами байпасной линии.
Устанавливают насос, заполняют систему водой и проверяют её на герметичность.

Изучив все нюансы монтажа насосного узла, можно выбрать наиболее подходящую схему подключения. После разработки проекта приступают к самостоятельной инсталляции либо приглашают специалистов для проведения ремонтных работ.

Классификация насосов

Домашний вид коммуникаций или отопление многоэтажного дома допускает устанавливать агрегаты с различными решениями узла «турбина-ротор».

Модели с мокрым ротором

Крыльчатка и ротор контактируют с рабочим теплоносителем постоянно. Вода смазывает элементы прибора и одновременно охлаждает его. Зона ротора и статора разделена сосудом герметизации. Скорость устанавливается ступенчатым регулятором, что удобно для контроля энергозатрат.

Благодаря модульной конструкции упрощается ремонт и подбор деталей для повышения напора. Двигатель при постоянном воздействии воды не требует охлаждения. Модификации с мокрым ротором имеют несколько преимуществ:

минимальный уровень шума;
компактность и небольшой вес;
сокращение энергопотребления;
простота настройки и обслуживания;
длительный эксплуатационный период.

Минус нагнетателей – износ гидравлических механизмов при наличии мелких абразивных частиц в воде.

Устройства с сухим ротором для котлов отопления

Помпы обеспечивают перекачку больших объемов теплоносителя при отсутствии контакта ротора и воды. Корпус из чугуна или стали покрыт противокоррозийными составами. Между мотором и насосным узлом находится уплотнитель в виде статического и динамического колец. Отличие помп с сухим ротором – КПД 85 %.

Для пользования в условиях многоквартирного дома подойдут следующие модели:

Моноблоки. Двигатель с насосом находятся в одном узле, что упрощает обслуживание и эксплуатацию.
Консольные. У осей мотора и насосного узла – общая линия. Трубка всасывания находится на улитке, нагнетания – напротив нее, на корпусе.
In-line. Установка производится на трубопроводной магистрали. Патрубки всасывания и напора расположены по одной линии. Механизм компенсации уплотнителя автоматический.
Сдвоенные. Работают совместно или по отдельности. Один агрегат включается при поломке второго – котел функционирует в непрерывном режиме.

Нагнетатели с сухим типом ротора характеризуются эффективностью, ремонтопригодностью. Они нетребовательны к составу теплоносителя.

Как подключить циркуляционный насос к электричеству

Электрическая схема подключения насоса отопления может быть реализована следующим образом:

С помощью дифференциального автомата. Наиболее простой вариант, который без проблем можно реализовать самостоятельно.
Управление термостатом. Дает возможность автоматически останавливать движение теплоносителя, если его температура упадет ниже определенного уровня.
Совместное применение сети и блока бесперебойного питания. Присоединить электропитание через ИБП совсем несложно, благодаря специальным разъемам. Чего не скажешь о процедуре подключения насоса к распределительному щитку: для этого лучше позвать специалиста.
Питание от встроенной автоматики. Организация такой электрической схемы циркуляционного насоса потребует некоторых знаний в области электрики.

Использовать для коммутации прибора простую розетку без автоматики и заземления не рекомендуется.

Приступаем к подключению циркуляционного насоса к электросети

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса . Для этого необходимо открутить один винт, расположенный в её центре.

В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.

Скручиваем с кабельного ввода насоса пластиковую накидную гайку — колпачок и одеваем её на питающий кабель , как показано на изображении ниже

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок . Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса . Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Правила установки в систему отопления

Вне зависимости от типа конструкции циркуляционного насоса его устанавливают на трубопровод или запорную арматуру с помощью накидных гаек-американок. Это дает возможность быстро производить демонтаж в случае ремонта или замены аппарата.

Существуют следующие рекомендации по монтажу циркуляционного насоса:

Агрегат можно врезать в любой части трубопровода – горизонтальной, вертикальной или наклонной. Главное при этом соблюдать горизонтальную ориентацию оси ротора (головка ни в коем случае на должна смотреть вниз или вверх).
Очень важно, чтобы пластиковый контейнер с электрическими контактами был размещен сверху корпуса, в противном случае во время аварии его зальет водой. Кроме того, это заметно усложнит обслуживание прибора. Сделать это достаточно просто, открутив винты крепления коробки и повернув ее в нужную сторону.
Стрелка на корпусе насоса указывает направление потока теплоносителя, что важно соблюдать.
Для упрощения обслуживания и ремонта аппарата с обеих сторон его рекомендуется оснастить отсекающими кранами. Это позволит во время демонтажа обойтись без сливания воды с контура.

При такой схеме установки насоса отопления вся нагрузка от его массы ложится на 1 или 2 шаровых крана: их количество зависит от пространственной ориентации прибора. Поэтому лучше не экономить, а приобрести качественную запорную арматуру, корпус которой имеет хорошую механическую прочность.

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат.

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом».

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику.

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме: Горячее водоснабжение частного дома

Подготовка к подключению циркуляционного насоса в систему отопления

Процесс подключения циркуляционного насоса к системе отопления состоит из нескольких этапов.

Фото 1. Циркуляционный насос, подсоединенный к системе отопления. Устройство должно находиться в доступном месте.

Выбор места

Место установки выбирают исходя из следующих соображений:

Должен быть обеспечен удобный доступ к ЦН и его обвязке.
Прибор располагают после расширительного бака по направлению движения теплоносителя.
Над устройством не должно быть источников протечек.

Особенности размещения на обратке:

насос с обвязкой устанавливается до отсечного крана котла;
улучшается прохождение теплоносителя через котел;
снижается вероятность кавитации за счет давления столба воды от системы;
требуется установка грязевика перед насосным прибором.

Особенности размещения на подаче:

насосное устройство с обвязкой устанавливают после группы безопасности и отсечного крана котла;
рабочая температура прибора должна соответствовать температуре теплоносителя в месте установки.

Слив теплоносителя

Перед установкой необходимо слить теплоноситель из системы в следующей последовательности:

Выключить котел.
Подключить один конец шланга к крану для слива системы (самый нижний на обратке) или к специальному крану на котле.
Выбрать место, куда будет вытекать теплоноситель (в специальную емкость, на улицу, в канализационную шахту). Расположить в этом месте второй конец шланга ниже уровня крана, к которому подключен первый конец шланга.
Открыть кран для слива.
В закрытую отопительную систему запустить воздух (открыть воздухоотводчик в крайней верхней точке).
Дождаться полного вытекания теплоносителя из крана.
Закрыть кран, отсоединить шланг.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

выбор схемы и инструкция по подключению

– –

Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.

В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.

Содержание статьи

Основные преимущества применения насосов отопления
Схема подключения
Подключение в систему отопления

Подключение к электричеству
Ошибки при подключении

Для длинной и сложной по форме схемы отопления дома насос крайне необходим.

С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;

  Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
  Магистраль с минимальным уклоном выглядит эстетичнее;
  Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
  Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка;
  Котёл работает эффективнее, экономнее.

Схема подключения насоса системы отопления

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
  оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
  остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения;
  труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна;
  такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.

На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.

Как подключить насос отопления к трубам

Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.

Сама схема циркуляционного насоса, состоящая из двух кранов, грязевика и нагнетателя собирается просто. Подключить насос в систему отопления, собранную из пластиковых труб, можно, впаяв уголки или переходники с резьбой под краны, но лучше использовать металлические переходники. Подключение насоса в систему отопления частного дома со стальным трубопроводом потребует работы со сваркой и нарезки резьбы лерками.

Теперь по порядку, как подключить насос отопления и расположить его на трубе:
  Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.
  Стрелка на корпусе указывает направление потока теплоносителя.
  Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
  Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.

Насос отопления циркуляционный: подключение к электричеству

Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.

При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.

Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.

Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.

Ошибки при подключении

Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).

Не стоит располагать нагнетатель в середине контура, между радиаторами. С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.

В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.

Вместе со статьей “Установка насоса системы отопления: выбор схемы и инструкция по подключению” читают:

Плюсы и минусы установки циркуляционного насоса центрального отопления (или циркуляционного насоса)

Резюме :

–

Как работают циркуляционные насосы ?

–

Цель Центрального нагрева циркулятора

–

Преимущества Центрального нагрева циркулятора

–

Недостатки Центрального нагрева циркулятора

–

3 Основные типы нагрева циркуляторов –
– 3 Основные типы нагрева.0003 Цены на циркуляционные насосы
Циркуляционный насос (или циркуляционный насос) является ключевым компонентом для правильного функционирования системы водяного центрального отопления. Он обеспечивает регулярную подачу теплоносителя (обычно воды) ко всем теплоприемникам в доме, независимо от их удаленности от котла. Поскольку система центрального отопления представляет собой замкнутый контур, циркуляционный насос должен только компенсировать потери давления в контуре.
Как работает циркуляционный насос?
Циркуляционный насос котла выполнен в виде электродвигателя с крыльчаткой. Его роль в масляной (или газовой) системе отопления заключается в облегчении циркуляции теплоносителя (часто воды) в трубопроводе и повышении давления нагрева. Следовательно, в холодную зиму вы можете получить горячую воду мгновенно.
Назначение циркуляционного насоса центрального отопления
В старых установках жидкий теплоноситель, который после прохождения через котел облегчался, естественным образом поднимался к радиаторам, расположенным вверху. После передачи тепла окружающему воздуху более плотная жидкость естественным образом стекала обратно в котел для повторного использования.
Циркуляционный насос позволяет преодолеть физическую инерцию термосифона за счет повышения давления жидкости. Работа с помощью термосифона требует трубопровода большого диаметра с постоянным уклоном вверх для пути наружу и уклоном вниз для обратного пути.
Примечание: циркуляционный насос сводит к минимуму влияние перепадов давления, что позволяет значительно уменьшить сечение труб и упростить прокладку труб.
Преимущества циркуляционного насоса центрального отопления
Преимущества многочисленны:
– Высокая скорость реакции (более быстрая и лучшая регулировка температуры) на настройки вашей системы управления отоплением. Четыре продукта обычно составляют полную систему управления отоплением (на основе дома с традиционной системой центрального отопления): 1. комнатный термостат, 2. программатор котла, 3. термостат бойлера с горячей водой и 4. термостатические вентили радиатора.
– Упрощенная установка котельных (котел больше не нужен в нижней части здания, допускается много встречных уклонов).
— Доступ к новым материалам и системам отопления (теплые полы, контуры осьминогов и т. д.).
– Лучший контроль пути и длины труб (проход в подвал или чердак, заделка и т.д.).
– Снижение затрат на поставку и установку.
Недостатки циркуляционного насоса центрального отопления
Но есть и недостатки:
– Первоначальные чрезмерные инвестиции.
— Зависимость от источника питания.
— Значительное потребление энергии. Вот показатель годового потребления (6000 часов нагрева) для циркуляционного насоса средней мощности:
± 260 кВтч/год для класса С или D;
± 170 кВтч/год для класса В;
± 90 кВтч/год для класса А (самый эффективный и самый дорогой).
Полезно знать: Это электромеханическое оборудование, подверженное поломкам (хотя и не очень часто).
Примечание: Весьма положительный отклик в пользу нагревательного циркулятора и широкое использование точного и программируемого управления ведет к постепенному отказу от термосифонных систем!
3 основных типа циркуляционных насосов отопления
Все циркуляционные насосы отопления для бытовых нужд оснащены встроенным лопастным насосом. Они вставляются между двумя секциями трубы. Некоторые окружены изолирующей оболочкой.
Благодаря технологии тонкого двигателя они охлаждаются водой из отопительного контура и не требуют обслуживания.
1. Стандартные циркуляционные насосы
Наиболее распространены и наименее дороги. Они имеют 1, 2, 3 или 4 фиксированные скорости, выбираемые вручную.
Предупреждение: оснащены асинхронным двигателем с низким КПД, потребляют много энергии.
2. Циркуляционные насосы с регулируемой скоростью
В этих циркуляционных насосах скорость вращения непрерывно регулируется электронным импульсным каскадным устройством или силовым преобразователем.
Если один или несколько клапанов в контуре закрываются (например, термостатические клапаны), расход насоса автоматически снижается, чтобы поддерживать только расход, требуемый на рабочих станциях.
Полезно знать: некоторые из этих циркуляционных насосов могут быть оснащены программируемым режимом и контролем параметров насоса и контура (расход, скорость, давление, потребляемая мощность, температура воды и т. д.).
3. Циркуляционные насосы с двигателем с постоянными магнитами
Эти электронные циркуляционные насосы с мокрым двигателем имеют степень регулирования, сравнимую со степенью регулирования их предшественников, но обеспечивают экономию энергии около 20%.
Примечание: Несмотря на высокую стоимость, эти устройства обеспечивают наилучшее соотношение между энергосбережением и оптимизацией комфорта. Они становятся новым стандартным оборудованием для отопления, кондиционирования воздуха и горячего водоснабжения.
Цены на термостаты отопления
Цены варьируются в зависимости от типа термостата, степени сложности системы, установленной мощности, марки и дистрибьютора.
Ниже указаны цены на циркуляционный насос класса А, средней мощности, без установки:
– стандартный циркуляционный насос: от 90 до 130 долларов США вкл. налог;
– электронный циркуляционный насос с регулируемой скоростью: от 120 до 250 долларов США с учетом налогов;
– электронный циркуляционный насос с двигателем на постоянных магнитах: от 250 до 450 долларов США с учетом налогов.
Для стандартного циркуляционного насоса класса B, C или D цены варьируются от 60 до 90 долларов США, включая налог.
Где в Онтарио можно найти специалистов по отоплению и охлаждению?
Если вы ищете специалистов по установке и обслуживанию нагревательных и охлаждающих агрегатов , не ищите ничего, кроме Northumberland Gas & HVAC Mechanical в Онтарио. Это семейный бизнес с более чем 20-летним опытом работы в отрасли HVAC. Они аккредитованы TSSA, полностью застрахованы и покрываются WSIB.
Что такое циркуляционный насос?
Циркуляционный насос является очень важной частью вашей системы центрального отопления.
Рекомендуется знать о его роли, а также о распространенных проблемах с устранением неполадок, которые могут возникнуть, чтобы убедиться, что он выполняет свою работу должным образом.
Ниже мы более подробно обсудим ключевые аспекты, касающиеся этого важного компонента системы центрального отопления.
Главы статей
Что такое циркуляционный насос?
Источник изображения: Shutterstock
Циркуляционный насос представляет собой насос повышения давления, который обеспечивает перемещение горячей воды по системе отопления.
Вода будет поступать из бойлера по трубам, которые поступают к различным приборам, таким как водонагреватели, радиаторы и полотенцесушители.
Затем вода будет поступать обратно в котел, что обеспечивает постоянный поток нагретой воды по всему зданию.
Циркуляционные насосы центрального отопления обычно располагаются рядом с котлом, внутри него или в сушильном шкафу рядом с бойлером горячей воды.
Циркуляционные насосы бывают различных форм и размеров.
Такие насосы представляют собой рядные центробежные насосы, то есть вход и выход совмещены.
Таким образом, вода движется с помощью центробежных сил.
Где они используются?
Источник изображения: Pixabay
Циркуляционные насосы используются в системах центрального отопления в домах, жилых домах и офисах.
Их работа заключается в повышении давления воды в контуре нагретой воды, что обеспечивает практически мгновенную подачу горячей воды при каждом открытии крана.
В противном случае без такого насоса нужно было бы ждать, пока горячая вода пройдет через всю систему, пока не достигнет этого крана.
Такие насосы также используются в водяных системах отопления.
Их роль в таком случае заключается в циркуляции нагретой воды между котлом и теплообменниками, например, радиаторами.
Циркуляционные насосы также используются в более крупных системах отопления для подачи тепла в различные части или зоны здания.
Основные компоненты циркуляционного насоса
Источник изображения: Anchor Pumps
Циркуляционный насос состоит из двух основных частей: насоса и двигателя.
Однако есть и другие важные детали и компоненты.
Двигатель в данном случае представляет собой асинхронный двигатель, который позволяет преобразовывать электрическую энергию в механическую.
Последний затем используется для привода насоса и, следовательно, для перемещения воды.
Циркуляционный насос имеет вход и выход.
Насос всасывает воду через впускное отверстие, а затем выталкивает ее через выпускное отверстие.
На корпусе должна быть стрелка, указывающая направление потока.
Это покажет, где вход, а где выход.
Вход и выход расположены концентрически.
Так как этот тип насоса является центробежным насосом, вода должна поступать через проушину рабочего колеса.
По этой причине впускное отверстие следует по траектории, огибающей рабочее колесо.
Это корпус насоса, в котором есть канал, известный как улитка.
Когда вода выходит из крыльчатки, она собирается в улитке, а затем выходит из выпускного отверстия.
Рабочее колесо находится внутри корпуса насоса и окружено спиральным каналом.
При вращении рабочего колеса возникает центробежная сила, в результате чего вода выталкивается из насоса и попадает в трубы.
Сразу за крыльчаткой находится задняя пластина, которая действует как барьер.
Его роль в основном заключается в поддержании потока воды внутри корпуса насоса.
Задняя пластина также отвечает за удержание одного из подшипников вала и, таким образом, обеспечивает возможность плавного вращения.
Утечки предотвращаются с помощью резинового уплотнения.
Затем идут вал и ротор.
Последний прикреплен к первому.
Вал также прикреплен к крыльчатке, так что при вращении ротора вращаются вал и крыльчатка.
Ротор расположен в корпусе ротора, который служит барьером для предотвращения контакта воды с электрическими цепями двигателя.
Действительно, индукторный двигатель циркуляционного насоса состоит из нескольких витков медной проволоки.
Они плотно упакованы в статор.
Ни катушки, ни статор не вращаются, но когда электричество проходит через катушки, оно создает вращающееся электромагнитное поле, которое, в свою очередь, заставляет вращаться ротор.
Корпус двигателя защитит их, а справа будет электрическая клеммная коробка, где находится переключатель скорости.
Используется для ручного выбора скорости вращения двигателя, тем самым изменяя расход циркуляционного насоса.
Как работает циркуляционный насос?
Источник изображения: Bola Systems
Циркуляционный насос работает следующим образом:
Вода поступает в насос через впускное отверстие и попадает в проушину рабочего колеса, где попадает между лопастями рабочего колеса.
Вращающееся магнитное поле заставляет ротор начать вращаться.
Так как этот ротор прикреплен к валу, который в свою очередь соединен с крыльчаткой, они тоже начнут вращаться. Это приводит к кинетической энергии в воде, которая начнет двигаться наружу.
Как только вода достигнет края крыльчатки, скорость будет очень высокой. Затем он попадает в улитку и ударяется о стенку корпуса насоса. Это воздействие приводит к давлению.
Скорость потока будет зависеть от этого уровня давления.
Диаметр улитки будет увеличиваться, что приведет к уменьшению скорости воды и увеличению давления.
Если давление на выходе выше, больше воды вынуждено циркулировать по трубам туда, где это необходимо.
Причины, по которым ваш циркуляционный насос не работает
Может быть несколько причин, по которым ваш циркуляционный насос не может устранить неполадки.
Некоторые из наиболее распространенных признаков неисправности циркуляционного насоса включают:
Возможна утечка воды
Возможно, у вас нет горячей воды
Некоторые радиаторы или все они могут не нагреваться
Насос может издавать странные звуки
Вы можете заметить, что корпус насоса сильно нагревается
С другой стороны, вы можете заметить, что даже при работающем насосе трубка подачи воды не горячая.

Такие проблемы могут быть вызваны блокировкой или воздушной пробкой в системе.
Однако могут быть и более серьезные причины, поэтому лучше всего обратиться к специалисту для проверки циркуляционного насоса, чтобы выяснить, в чем проблема, и отремонтировать ее соответствующим образом.
Общие проблемы с циркуляционными насосами и способы их устранения
Источник изображения: Shutterstock
Ниже приведены некоторые из наиболее распространенных проблем с циркуляционными насосами, а также некоторые советы и методы их устранения или устранения.
Шумный насос
Часто циркуляционные насосы издают необычный шум просто потому, что в насосе есть воздушная пробка.
Чтобы решить эту проблему, отключите электропитание насоса и поверните небольшой выпускной винт на насосе с помощью отвертки, чтобы выпустить весь воздух.
Не забудьте подстелить полотенце или ткань, так как насос будет заполнен водой.
Достаточно немного отвинтить этот винт.
Когда вы закончите, снова затяните его и снова включите электропитание.
Если шум, который вы заметили ранее, исчез, значит, это действительно было из-за шлюза.
В противном случае вы можете обратиться к специалисту, так как другой возможной причиной странных шумов может быть ослабление подшипника в насосе или отдельная проблема с котлом.
Засорен насос
Другой распространенной проблемой является блокировка насоса.
Признаком этого является то, что нагревание занимает некоторое время для достижения полной температуры или вообще не нагревается.
Засорение насоса может произойти из-за скопления шлама, а иногда и металлических частиц.
Такая грязь может легко застрять в компонентах насоса.
Специалист проверит это и при необходимости проведет очистку системы для решения проблемы.
Утечка в насосе
Если вы заметили утечку воды из насоса, скорее всего, насос работал неплотно или прогорело уплотнение.
Попробуйте решить проблему утечки, затянув все соединения с помощью гаечного ключа.
Проверьте все фитинги на наличие следов коррозии.
Вы также можете проверить соединение на насосе, так как утечка может происходить из-за него.
В таком случае может потребоваться замена уплотнения.
Вода не проходит через систему
Если ваш циркуляционный насос работает, но вы видите, что вода не течет по системе, вероятно, вал или гребной винт застряли.
Иногда постукивание по насосу помогает высвободить застрявшие компоненты.
Но если эта проблема возникает часто, лучше обратиться к специалисту.
Радиаторы не нагреваются
Вы можете проверить, нет ли проблем со скоростью и потоком.
Если они регулируются, возможно, потребуется изменить настройки.
Проблемы с электричеством
Возможна проблема с электропроводкой.
Насос может терять мощность, в этом случае его должен проверить специалист.
Стоимость замены циркуляционного насоса
Источник изображения: Shutterstock
Время от времени вам может понадобиться замена циркуляционного насоса.
Это будет зависеть от состояния вашей помпы, а также от типов проблем, с которыми вы сталкивались.
Иногда некоторые проблемы не стоит устранять.
Например, если насос довольно старый или его части подверглись коррозии, его ремонт, вероятно, будет экономически невыгодным.
В таких случаях лучше заменить насос новым.
Как правило, если насосу меньше 5 лет, вы имеете право на замену по гарантии.
Стоимость замены циркуляционного насоса зависит от типа необходимого насоса.
Могут существовать определенные характеристики, которые необходимо учитывать при покупке замены, такие как требуемая скорость и скорость потока.
Цены на циркуляционные насосы варьируются в зависимости от марки, которую вы выберете.
Большинство из них будут стоить от 90 до 160 фунтов стерлингов.
Вам также может потребоваться учесть дополнительные расходы на установку, которые могут составлять от 150 до 300 фунтов стерлингов.
Заключение
Циркуляционный насос является ключевой частью вашей системы отопления.
Общее представление о том, как он работает, и о компонентах, из которых он сделан, позволит вам быть в курсе любых проблем, которые могут возникнуть, чтобы вы могли действовать быстро и правильно.
Хотя некоторые проблемы могут быть незначительными, более серьезные лучше доверить профессионалу.
Если у вас возникли проблемы с циркуляцией воды или давлением в системах отопления вашего здания, обратитесь за помощью в KD Pumps уже сегодня.
Как узнать, нуждается ли мой циркуляционный насос в замене?
28 января 2019 г.
Для большинства современных домов необходим хорошо работающий котел. Он обеспечивает горячую воду в вашем доме, что делает вас и вашу семью довольными теплыми ваннами, горячей водой для мытья посуды и так далее. Но если вы заметили, что ваш котел работает не в полную силу из-за циркуляционного насоса, это может вызвать большие неудобства в вашем доме. Когда вы знаете, что проблема в вашем циркуляционном насосе, вы, вероятно, спрашиваете себя:
: «Как я могу узнать, нуждается ли мой циркуляционный насос в замене?» или Как узнать, нуждается ли мой циркуляционный насос в ремонте? Мы рассмотрим некоторые распространенные проблемы с циркуляционными насосами, чтобы вы могли сделать лучший звонок и ускорить процесс ремонта системы отопления, если возникнет такая необходимость.
Как работает циркуляционный насос?
Ваш циркуляционный насос является основным компонентом вашей котельной системы. Он обеспечивает циркуляцию горячей воды из котельной системы в трубопроводы различных источников горячей воды в вашем доме, таких как раковина в ванной и кухонная раковина. Как домовладелец, вы цените горячую воду; вы, вероятно, больше цените это, когда у вас его нет из-за проблемы с циркуляционным насосом.
Распространенные проблемы с циркуляционным насосом
Неисправный насос может доставлять неудобства в вашем доме, но знайте, что это распространенная проблема. Ниже перечислены несколько распространенных проблем с циркуляционными насосами, на которые вы можете ссылаться, чтобы определить, что может быть не так с вашим насосом, и как вы можете это исправить.
Шумный насос
Если вы проверили свой котел только для того, чтобы заметить, что насос издает много шума, обратите внимание на это. Это может свидетельствовать о чрезмерном количестве воздуха внутри насоса. Вы можете решить проблему, выпустив воздух из насоса. Если это не решит проблему, скорее всего, подшипник насоса разболтался и гремит в насосе.
Негерметичный насос
Вы заметили, что ваш насос протекает? Если это так, это, вероятно, связано с неисправными соединениями / фланцами в насосе, из-за которых вытекает вода. Вы заметите, что это повлияет на давление воды внутри дома, где вода, вытекающая из крана, будет выходить со значительно меньшим давлением. Нанесите герметик в местах утечки и посмотрите, решит ли это проблему на данный момент.
Насос не работает
В одной раковине течет горячая вода, а в другой нет? Это означает, что насос не работает и может указывать на ряд проблем, таких как повреждение деталей, отсутствие питания насоса, коррозия проводов, малый размер насоса и т. д. Типы проблем не предполагают «быстрых решений».
Ремонт или замена отопления?
После того, как вы начали оценивать, что из этого является причиной того, что ваш циркуляционный насос не работает, у вас есть выбор: заменить его или отремонтировать. Если вы столкнулись с какой-либо из проблем, упомянутых ранее, и предложенные исправления не сработали, вы можете потратить время на его ремонт / пересборку. Это может сэкономить деньги на трудозатратах, но важно делать это только в том случае, если у вас достаточно опыта.

Для тех, у кого меньше опыта, лучше заменить помпу. Циркуляционные насосы имеют небольшие размеры, что затрудняет их ремонт самостоятельно. Кроме того, они не созданы для вечности. Гораздо чаще заменить насос, чем капитально отремонтировать его. Кроме того, вам следует подумать о том, чтобы профессионал позаботился о замене, поскольку неопытная замена может привести к повреждению котла, что приведет к другим проблемам при ремонте.
Что бы вы ни решили делать, позаботьтесь о ремонте или замене отопления как можно скорее. Сломанный циркуляционный насос может начаться как небольшое неудобство, но может привести к более серьезным проблемам, если о нем не позаботятся своевременно. Сломанный циркуляционный насос может привести к выходу из строя всего вашего котла, что обойдется гораздо дороже, чем замена насоса.
