Схема отопления двухэтажного дома газовым котлом настенным одноконтурным

Рекомендации к применению:

Схема отопления для двухэтажного дома площадью до 250 кв.м настенным одноконтурным газовым котлом с отдельным бойлером ГВС.

Описание потребителей:

• Теплый пол 1-го этажа с подводкой снизу
• Радиаторы 1-го этажа с подводкой снизу
• Радиаторы или теплый пол 2-го этажа с подводкой сверху
• Резервный торцевой контур

Преимущества данного решения:

• Сверхнадежная нержавеющая система отопления с минимальным кол-вом соединений и воздухоотводчиков
• Компактность системы по монтажному пространству стены.
• Энергоэффективная обвязка за счет оптимально подобранного проходного сечения DN20 и габаритных размеров с межоссевым расстояникм 90 мм.
• Небольшой вылет от стены 50 мм позволит компактно расположить все элементы системы.
• Экономичное решение с минимальной стоимостью владения за счет типоразмера ¾″ (запорная арматура и фитинги в размере ¾″ вместо 1″ сэкономят значительные средства при первичной закупке и последующих сервисных заменах).

Применяемое оборудование GIDRUSS:

Baxi ECO 4S 1.24 F (24 кВт), BMSS-40-3D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-3DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-4D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-4DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), Bosch 6000 W WBN 6000-35 H (35 кВт), Buderus U052-24, Buderus U052-28, Buderus U072 24, Navien Deluxe One 35K, NGSS-20 (нерж., ¾″, 90 мм, прямая группа), NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель ESBE VRG 131 KVs 6.3), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6), Protherm РЫСЬ LYNX condens 30 MKO -A (H-RU), Vaillant ecoTec plus VU INT IV 306/5‑5 H, Группа безопасности расширительного бака консольная BKSS-24D (бак до 8-24 л вниз, в к-те воздухо-отводчик, нерж.

манометр, аварийный клапан 6 бар), Группа безопасности расширительного бака консольная BKSS-24U (бак до 8-24 л вверх, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Как установить газовый котел Wolf FGB 24 / 28 / 35 (примеры монтажа, где купить из наличия), Консоль расширительного бака верхнего расположения BKSS-18U.BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Консоль расширительного бака нижнего подключения BKSS-18D.BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР)),

Выбор схемы системы отопления двухэтажного дома.

Главная/Статьи о проектировании и монтаже отопления/О Проектировании/Схема системы отопления дома, как не ошибиться в выборе./Выбор схемы отопления двухэтажного дома.

Выполнение различных схем отопления двухэтажного дома – это одно из наших направлений. Наше глубокое убеждение заключается в том, что в независимости от этажности проект системы отопления двухэтажного дома – это то, без чего нельзя приступать к монтажным работам.

Производя обследование здания или изучая его планировочные чертежи (поэтажные планы), мы принимаем решение, что в каждом конкретном доме можно выполнить и что посоветовать заказчику.

Обследование всегда выполняется с целью, чтобы понять, что за дом, из каких материалов выполнены стены, окна, кровля и двери, имеется ли на стенах утеплитель, из какого материала выполнены перекрытия. И только после изучения всех необходимых величин мы предлагаем заказчику то или иное решение, а в зависимости от наружных конструкций может «родиться» не одно решение.

Имея большой опыт в монтаже различных схем системы отопления дома, мы всегда стараемся понять и предложить заказчику наиболее выгодный в финансовом плане и в плане эксплуатации вариант, поэтому при заключении договора мы всегда даем гарантии на проектные работы и предлагаем выполненное воплотить в жизнь.

Под схемой отопления двухэтажного дома мы понимаем готовое решение для исполнения системы отопления. Это чертеж, который мы выполняем  на основании расчета и строительных планировок дома. Но схема отопления не является единственным чертежом (документом), по которому можно выполнить монтаж системы отопления.

Потому как, прежде чем появится окончательная схема, инженером проектировщиком выполняется много предшествующей работы, такой как расчет тепла по каждому из помещений применимый к холодному периоду года, для наиболее низких температур города Москвы или любого другого города, где находится строение.

Величина потерь тепла зависит от строительных конструкций дома стен, окон, полов, дверей и кровли. Мы всегда интересуемся тем, из какого материала выполнены стены здания, какая и какой толщины предусмотрена изоляция. От величины и качества изоляции зависят тепловые потери помещений, а от потерь тепла зависит дальнейший расход топлива на обогрев всего дома. Поэтому чем лучше изначально выполнена изоляция наружных стен, чем плотнее и качественнее, без зазоров установлены окна и двери, тем меньше впоследствии потребуется затрат на сжигание топлива и тем экономнее будет обходится обслуживание и эксплуатация дома.

Просчитав тепловые потери каждого помещения и просуммировав их, получают общий расход тепла, по которому подбирается мощность котла.

К отопительной нагрузке приплюсовывается нагрузка на горячее водоснабжение, что и является окончательной мощностью котла.

Поняв какова нагрузка на котел, приступают к обсуждению схемы отопления для двухэтажного дома.

Если дом выполнен из кирпича, камня, блоков или бетонных панелей, то наиболее разумным и распространенным в последнее время является коллекторная схема системы отопления.

Для каркасных и деревянных домом подходят стояковые вертикальные системы или двухтрубные горизонтальные системы отопления. Систему вертикальную можно выполнить единую на два этажа или же самостоятельную на каждый этаж. Такая конструкция позволяет в зимнее время не отапливать те комнаты, где не живут, то есть экономить на эксплуатации.

Решив вопросы с выбором отопления, приступают к конструированию и расположению котельного оборудования.

ООО «Ремстройсервис» предлагает комплексное решение вопросов отопления с гарантией.

Звоните 8(495)787-17-43

Посмотреть:        прайс лист проектирование       сделать заявку

Читать дополнительно:





• Системы отопления и водоснабжения.
  Системы отопления загородного дома подбор отопительного оборудования.
  Проект отопления- залог успеха в современном строительстве.
  Расчет системы отопления коттеджа перед началом монтажных работ.
  Проект и расчет стоимости системы отопления квартиры коттеджа
  Проект водоснабжения загородного дома решения внутри и снаружи
  Проект водоснабжения и канализации в квартире и загородном доме
  Расчет системы отопления перед началом монтажных работ.

  Теплый, уютный, комфортный дом с инженерными системами
  Котел как сердце водяной системы отопления.



Как охладить верхний этаж двухэтажного дома

Жить в слишком жарком верхнем этаже может быть ужасно. Если летом на верхнем этаже не бывает прохладно, прочтите это.

Если вы нажали на эту статью, вы, вероятно, здесь, потому что… ну, вы несчастны. Да, на улице жарко, но, что более важно, жарко внутри , особенно на верхнем этаже вашего дома. Жарко наверху, холодно внизу = плохие новости.

Но есть и хорошие новости: неравномерное охлаждение — это решаемая проблема, даже если у вас старый дом.

В этом руководстве мы рассмотрим наиболее распространенные причины перегрева наверху, покажем, как диагностировать каждую проблему, а затем дадим несколько возможных решений.

Вот что мы рассмотрим:

• Устранение неполадок, если наверху жарко
• Как отсутствие изоляции может привести к жаре на втором этаже
• Контрольные признаки того, что проблема связана с вашим HVAC
• Лучшая система кондиционирования воздуха для прохлады и свежести наверху
• Часто задаваемые вопросы об охлаждении вашего дома второй этаж
• Как получить апгрейд дома бесплатно (или очень дешево!)

Наверху слишком жарко? Плохая вентиляция на втором этаже? Вот как устранить источник проблемы.

Вот 5 наиболее распространенных причин, по которым у вас наверху слишком жарко.

К вашему сведению: мы перейдем от наименее вероятной причины к наиболее вероятной причине. Но одновременно может возникать более одной проблемы, поэтому будьте непредвзяты, просматривая список!

• Проблема 1: Ваши воздуховоды HVAC работают неправильно
• Проблема 2. У вас один термостат на весь дом
• Проблема 3. В вашем доме полно дыр, также известных как утечки воздуха
• Проблема 4. На вашей крыше и чердаке горячий воздух
• Проблема 5. : Ваш кондиционер не справится с этой задачей.

Готов? Давайте копать.

Проблема 1: Ваши воздуховоды работают неправильно.

Давайте начнем с любимого предмета книги купонов каждого домовладельца: воздуховоды в вашем доме.

Воздуховод — это путь, по которому холодный воздух достигает каждой части вашего дома. Но это идеальный случай.

На самом деле, канальные системы подвержены проблемам с конструкцией и утечками. Так что, если у вас старый дом или воздуховод, который давно не обслуживался, возможно, холодный воздух, проталкиваемый через воздуховод на втором этаже, теряется или нагревается во время транспортировки.

Возможно, холодный воздух, проходящий через воздуховод на втором этаже, теряется или нагревается во время транспортировки.

Как понять, что из-за воздуховода наверху слишком жарко?

Во-первых, убедитесь, что ваш кондиционер работает и настроен на «охлаждение» — и что холодный воздух действительно поступает через вентиляционные отверстия на вашем первом этаже. Затем положите руку возле вентиляционных отверстий в полу на втором этаже вашего дома.

Если вы не чувствуете выхода холодного воздуха, это явный признак того, что проблема может заключаться в вашем воздуховоде (или что ваш кондиционер просто недостаточно велик, чтобы обслуживать весь дом, но об этом позже).

Для подтверждения диагноза: Другим явным признаком старения или недостаточности воздуховодов является проблема с пылью. Если вы неукоснительно меняли фильтры HVAC, а все еще покрыто слоем пыли, возможно, виноваты воздуховоды.

Вы также можете взять фонарик и заглянуть внутрь воздуховода на наличие видимых признаков разложения. Ищите старые, потрескавшиеся уплотнения на воздуховодах или что-либо, что выглядит ржавым, раздавленным или перегнутым. Если что-то выглядит не так, скорее всего, это не так.

Узнайте, как работают бесканальные кондиционеры

Что исправить?

Если вы подозреваете, что наверху слишком жарко из-за воздуховодов, у вас есть несколько вариантов.

Одним из решений является вызов профессиональной бригады воздуховодов для очистки и обслуживания.

Так же, если плохо видно только уплотнители, можно самостоятельно заклеить воздуховоды мастичным герметиком или металлическим скотчем. (Чтобы было ясно, мы не рекомендуем это делать, если у вас нет самодельной энергии для сжигания, хорошего полиса медицинского страхования и большого количества свободного времени. )

Имейте в виду, что чистка и техническое обслуживание могут не помочь, особенно если у вас старый дом, где воздуховоды часто не соответствуют нормам. Часто лучше полностью заменить воздуховод (или, что более удобно, установить мини-сплит-кондиционер без воздуховода, который полностью решает проблему).

Что еще нужно знать? Проблемы с воздуховодами не возникают на пустом месте. Если вы живете в доме, в котором прогнили воздуховоды, вероятно, у вас есть какие-то другие проблемы с HVAC, которые усугубляют проблему с отоплением в помещении. (Если вы имеете право на Sealed, вы можете получить бесплатную консультацию эксперта, чтобы выяснить это.)

Если вы живете в доме, где воздуховоды пришли в негодность, вероятно, у вас есть какие-то другие проблемы с HVAC, которые усугубляют вашу проблему с отоплением в помещении.

Итак! Перейдем к следующей возможной проблеме.

Если весь ваш дом управляется одним термостатом, и он находится на первом этаже, то ваша система кондиционирования даже не знает, что наверху жарко! Таким образом, термостат с радостью выключит ваш кондиционер, когда на первом этаже будет прохладно, а людям на втором этаже будет душно.

Как узнать, является ли термостат причиной того, что у вас наверху так жарко?

Если есть только один традиционный скучный термостат, который управляет системой отопления, вентиляции и кондиционирования воздуха во всем доме, вероятно, это часть проблемы. (Извините за оттенок, но технология термостатов действительно прошла долгий путь.)

Что исправить?

Решение довольно простое: если вы хотите обеспечить равномерное охлаждение по всему дому, вам потребуется более одного термостата (или хотя бы один термостат, способный определять изменения температуры на нескольких этажах).

Сколько термостатов? Ну, в идеале, по крайней мере, один термостат на этаж, но также можно найти зональные термостаты, которые могут определять изменения температуры на нескольких этажах и соответствующим образом регулировать кондиционер.

Обратите внимание, однако, что даже самый умный термостат зависит от качества и эффективности вашего кондиционера. Таким образом, наиболее комплексное решение — установить систему кондиционирования с умными термостатами и позонным охлаждением (чтобы каждая комната в доме чувствовала себя невероятно).

Проблема 3: Ваш дом полон дыр — также известен как утечки воздуха

В большинстве домов полно крошечных дырочек и щелей, которые обеспечивают воздухообмен с внешней средой — и горячий воздух всасывается через эти дырочки, а затем поднимается на второй этаж… где становится тоскливо.

Как определить, что наверху жарко из-за утечек воздуха?

Если ваш дом построен не так давно, и у вас нет сведений о том, что ваш дом был профессионально герметизирован, есть большая вероятность, что он полон дыр. это что общие проблемы.

По оценкам EnergyStar.gov, от 25 до 40% денег, которые американцы тратят на отопление и охлаждение своих домов, теряются из-за проблем с утечкой воздуха (1).

Что исправить?

Развернутый ответ? Определите, где находятся эти отверстия (имейте в виду: их тысячи). Затем вам нужно будет использовать герметик, герметик и / или изоляцию из распыляемой пены, чтобы закрыть зазоры.

Настоящий рекомендуемый ответ? Запечатайте воздух в доме профессионалами.

Герметизация воздуха — один из тех проектов, где звучит как , как проект «сделай сам», но превращается в девятый круг ада домовладельца, когда вы стоите на коленях в углах чердака и пытаетесь маневрировать изоляцией из распыляемой пены вокруг семейства крайне недовольных пауков.

Узнайте больше о воздушной герметизации

Проблема 4: Ваша крыша и чердак заполнены горячим воздухом

Если ваша крыша и чердак не изолированы (или недостаточно изолированы), тепло будет просачиваться через крышу, и на втором этаже будет невероятно жарко. Нет буэно.

Как определить, что чердак с недостаточной теплоизоляцией является причиной слишком высокой температуры наверху?

Загляните на свой чердак. Если вы не видите никакой изоляции (или если изоляция выглядит старой или крошится) или если вы видите краевые балки, выглядывающие из вашей изоляции (это большие деревянные доски, идущие горизонтально вдоль вашего чердачного этажа), вы у меня проблема с тепловыми границами.

Когда вы должным образом изолируете свою крышу, вы создаете тепловую границу между ней и воздухом снаружи, не допуская проникновения наружного воздуха и проникновения воздуха внутрь.

Что исправить?

Утепляйте свой чердак — правильно.

Когда вы должным образом изолируете свою крышу, вы создаете тепловую границу между ней и воздухом снаружи, удерживая воздух снаружи и воздух внутри. Создание оптимального теплового барьера на чердаке особенно важно, потому что ваша крыша — это место, где находится большая часть внутреннего тепла. зимой уходит наружу, а летом поступает наружное тепло.

Кстати, если ваш чердак не утеплен, то летом температура наверху может доходить до 150 градусов . Вы можете себе представить, что ситуация не очень хороша для поддержания прохлады в ваших жилых помещениях.

Узнайте больше об утеплении чердака

Кроме того, не забывайте: если ваш чердак не утеплен должным образом, велика вероятность, что в последнее время он также не был загерметизирован. Так что не забудьте сделать это тоже! (Здесь вы также можете пройти супер-быстрый тест, чтобы узнать, имеете ли вы право на профессиональную герметизацию и изоляцию бесплатно или с очень небольшой предоплатой.)

Если ваш чердак не утеплен, летняя температура на нем может достигать 150 градусов .

Проблема 5: Ваш кондиционер не соответствует требованиям

Это большая проблема, так что приготовьтесь:

Даже если вы загерметизировали и изолировали свой дом, и даже если у вас есть несколько термостатов, старый или неэффективный блок переменного тока заставит весь ваш дом чувствовать себя менее комфортно, а также будет тратить массу энергии.

Как понять, что из-за кондиционера наверху так жарко?

Вот наиболее распространенные признаки того, что ваш кондиционер не справляется с работой (полный список см. в разделе Когда следует заменить кондиционер)

1. Вашей системе кондиционирования более 10 лет. Они не вечны!

и/или

1. Летом ваши счета за электроэнергию резко возрастают. Небольшие колебания в потреблении энергии — это нормально. Это , а не нормально для вашего летнего счета за электроэнергию, чтобы взлететь до небес.

и/или

1. Кондиционер работает постоянно. Если ваш кондиционер всегда включен, это проблемы.

Какое краткосрочное решение?

Наиболее распространенным временным решением является установка дополнительного кондиционера (обычно в виде оконных блоков, но некоторые домовладельцы предпочитают переносные блоки).

Это, безусловно, краткосрочное решение, но, как мы понимаем, может возникнуть соблазн оставить его в качестве долгосрочного решения. Два кондиционера могут быть более энергоэффективными, чем один, особенно если у вашего основного кондиционера проблемы с охлаждением всего дома. И если ваш верхний этаж маленький (или если только одна или две комнаты наверху слишком теплые), добавьте дополнительные переносные или оконные блоки, чтобы ваша основная система переменного тока могла работать — на некоторое время.

Тем не менее, у этой стратегии есть существенные недостатки.

Иметь кучу дополнительных блоков переменного тока… ну, немного раздражает. Каждый из них необходимо будет устанавливать и/или перемещать каждый год, а каждый дополнительный блок переменного тока необходимо будет выводить наружу отдельно (особенно неудобно для переносных блоков, устанавливаемых в помещении, которые необходимо выводить через шланг).

Вам также нужно будет управлять температурой на каждом блоке вручную. Это проблема, которую легко не заметить, но, поверьте нам, вставать посреди ночи, чтобы включить или выключить кондиционер, может стать довольно раздражающим.

Кроме того, несмотря на то, что установка небольших блоков может показаться менее затратной стратегией, чем установка полностью новой системы переменного тока, возможно, вы не сэкономите так много, как думаете, если учесть стоимость покупки и обслуживания блоков, а также энергию. стоимость эксплуатации дополнительных устройств.

Откровенно говоря, в долгосрочной перспективе установка дополнительного кондиционера вряд ли сэкономит деньги. Установка дополнительных блоков переменного тока устраняет только симптомы проблемы . Настоящая проблема останется, и вам нужно будет ее исправить — и заплатить за это исправление — в конце концов.

Что лучше всего исправить?

Вы угадали. Безусловно, лучшее решение для неэффективного блока переменного тока — это… заменить его.

Кондиционирование воздуха прошло долгий путь за последние годы, и вы будете поражены тем, насколько индивидуально разработанная и энергоэффективная система переменного тока изменит комфорт вашего дома. (Благодаря Sealed вы можете получить новую, специально разработанную систему кондиционирования воздуха и квалифицированную установку без предварительной оплаты или за очень небольшую сумму.)

Конечно, здесь возникает насущный вопрос: какая система кондиционирования воздуха лучше всего подходит для того, чтобы весь дом чувствовал себя невероятно?

Мы думали, ты никогда не спросишь.

Лучшая система кондиционирования воздуха для прохлады и свежести наверху? У нас есть лучший выбор.

Познакомьтесь с Tesla HVAC: тепловой насос.

(Варианты без воздуховодов с тепловым насосом также известны как мини-сплит-кондиционеры).

Системы переменного тока с тепловым насосом — это лучшая и наиболее энергоэффективная технология охлаждения, доступная в настоящее время.

Не дайте себя обмануть термином тепло ! Они получили свое название из-за того, как они функционируют: по сути, тепловые насосы удаляют тепловую энергию из вашего дома и транспортируют ее наружу, так что ваш дом остается прохладным и свежим и имеет идеальную температуру. Весь год на все этажей, и не важно какая на улице погода.

Если быть точным, это не новая технология. Ваш нынешний кондиционер работает точно так же (как и ваш холодильник).

Что революционно в тепловых насосах, так это то, что они также могут обратить процесс, то есть они могут улавливать тепловую энергию из наружного воздуха и зимой передавать ее внутрь вашего дома.

Это означает, что тепловые насосы — это не только кондиционеры, но и обогреватели. А еще они очищают и осушают воздух в вашем доме.

Вас беспокоит влажность? Проверьте Какая влажность должна быть в моем доме?

По сути, это комплексное решение для ОВКВ. Одна система, которая делает все. Только одна система для размышлений. Мечта!

И все это при значительной экономии энергии — тепловые насосы могут быть до 3 раз более эффективными, чем традиционные системы HVAC.

Но решат ли тепловые насосы вашу проблему с сауной наверху? Абсолютно. Прелесть технологии теплового насоса также в том, что она прекрасно взаимодействует с интеллектуальными термостатами, обеспечивая ровную комфортную температуру во всем доме.

А если вы выберете систему без воздуховодов, вы получите позонное охлаждение для сверхточного контроля температуры в каждой части вашего дома. (Другими словами, вы можете ожидать как чрезвычайного увеличения комфорта, так и значительного уменьшения споров о семейном термостате.)

Список преимуществ можно продолжить. Да, мы большие поклонники тепловых насосов. Но мы не единственные. Тепловые насосы становятся стандартом во многих странах мира, таких как Швеция, Япония и Новая Зеландия.

Есть ли недостатки у тепловых насосов?

Самое худшее в тепловых насосах — это хлопоты с их установкой, поиском надежного подрядчика, организацией проекта и его оплатой.

Кроме того, тепловые насосы, безусловно, являются самой впечатляющей технологией HVAC на рынке, но они не волшебные. Вам необходимо убедиться, что ваш дом надлежащим образом герметизирован и изолирован, чтобы воздух, который вы платите за обогрев и охлаждение, оставался в вашем доме!

К счастью, Силед позаботится обо всем этом. Мы рассмотрим вашу конкретную ситуацию и разработаем комплексное решение, которое сделает ваш дом лучше — 365 дней в году.

И если вам не нужна новая система кондиционирования, не беспокойтесь: мы не делаем шаблонных решений. Один из наших экспертов рассмотрит вашу конкретную ситуацию и сообщит вам, что подойдет для вашего дома. Так что можете смело продолжать.

(Также быстрое напоминание о том, что вам, возможно, не придется ничего платить из своего кармана, чтобы начать работу. Пройдите двухминутный тест, чтобы узнать, имеете ли вы право на обновление всего дома.)

Часто задаваемые вопросы

Не стесняйтесь просматривать вопросы и ответы ниже или использовать быстрые ссылки ниже, чтобы перейти вперед.

• Как равномерно охладить двухэтажный дом?
• Как сделать второй этаж прохладнее?
• Как обеспечить приток воздуха на второй этаж?
• Как снизить температуру в двухэтажном доме?
• Что делать, если кондиционер работает внизу, но не работает наверху?

Как равномерно охладить двухэтажный дом?

1. Убедитесь, что дом герметизирован и изолирован. Это поможет сохранить холодный воздух внутри и горячий воздух снаружи.
2. Отремонтируйте существующий кондиционер или приобретите блок переменного тока, размер которого подходит для дома. Небольшой блок будет с трудом поддерживать прохладу во всем доме, в то время как большой блок будет быстро охлаждать дом, но при этом будет тратиться энергия.
3. Рассмотрим систему переменного тока с тепловым насосом. Системы переменного тока с тепловым насосом представляют собой наиболее энергоэффективную из доступных технологий охлаждения, они могут эффективно охлаждать двухэтажный дом и значительно сокращать потери энергии.
4. Установите интеллектуальный термостат. Интеллектуальный термостат поможет вам равномерно охладить дом, позволяя контролировать температуру в каждой зоне.
5. Работайте с надежным подрядчиком , чтобы выполнить работу правильно.

(Звучит пугающе? Свяжитесь с Sealed. Если ваш дом соответствует требованиям, вы получите профессиональный план модернизации и квалифицированную установку без предоплаты.)

Решения для всего дома, разработанные Sealed, могут снизить энергопотребление дома до 50%.

Как сделать второй этаж прохладнее?

Во-первых, если у вас на втором этаже ужасно жарко, скорее всего, ваш дом (особенно чердак!) не утеплен и не утеплен должным образом. Сделайте свой дом профессионально изолированным и герметичным, и вы, вероятно, удивитесь, насколько лучше он будет чувствовать себя внутри.

Еще одна распространенная причина: неэффективная система кондиционирования воздуха. Если ваш кондиционер старый или плохо спроектирован, он будет изо всех сил пытаться охладить каждую часть вашего дома. Краткосрочное решение — отремонтировать его (если есть что-то, что можно починить!) или дополнить ваш кондиционер меньшими блоками, но это не решит реальной проблемы. Лучшее решение — установить энергосберегающую систему кондиционирования воздуха, специально разработанную для охлаждения всего дома.

(это два наиболее распространенных виновника, но обязательно ознакомьтесь с нашим руководством по устранению неполадок выше, чтобы получить более полное представление.)

Как обеспечить приток воздуха на второй этаж?

Если в вашем доме нет хорошего притока воздуха на второй этаж, сначала проверьте очевидных виновников: все ли вентиляционные отверстия/регистры открыты? Воздуховоды на втором этаже выглядят чистыми и хорошо загерметизированными? Фильтр HVAC чистый?

Если все эти вещи проверены, то, вероятно, ваша система кондиционирования воздуха нуждается в капитальном ремонте (или, если у вас нет кондиционера, пришло время его приобрести!). Краткосрочным решением может быть установка некоторых временных блоков переменного тока или дополнительных вентиляторов (это может быть хорошим решением, пока вы работаете над долгосрочным решением, особенно если ваш верхний этаж чувствует себя несчастным).

Лучшее решение: приобретите специально разработанную систему кондиционирования воздуха, которая заставит ваш дом чувствовать себя великолепно. (Хорошая новость заключается в том, что вы можете получить его бесплатно.)

Как снизить температуру в двухэтажном доме?

Вот долгосрочные решения по снижению температуры наверху:

1. Профессионально загерметизируйте и утеплите свой дом.
2. Приобретите энергосберегающую систему кондиционирования воздуха, разработанную с учетом ваших конкретных потребностей. (Тепловые насосы отлично подходят большинству домовладельцев. Узнайте больше здесь.)

Вот несколько краткосрочных решений для снижения температуры в двухэтажном доме:

1. Используйте потолочные вентиляторы или автономные кондиционеры для охлаждения и циркуляции воздуха
2. Держите жалюзи и шторы закрытыми в течение дня
3. Избегайте использования приборов, выделяющих тепло в самые жаркие часы дня
4. Используйте осушитель воздуха для снижения влажности в вашем доме
5. Воспользуйтесь преимуществами сквозняков, открыв окна на противоположных сторонах дома прохладным утром
6. Используйте отражающую оконную пленку или шторы, чтобы отражать солнечный свет и тепло от вашего дома.

Что делать, если кондиционер внизу работает, а наверху нет?

Если второй этаж вашего дома не получает надлежащей вентиляции и охлаждения, сначала проверьте, нет ли общих виновников: Есть ли негерметичные воздуховоды на втором этаже? Все ли регистры (также называемые вентиляционными отверстиями) открыты? Подходит ли ваш фильтр переменного тока или его необходимо заменить?

Если вы не обнаружите явных проблем, значит, пришло время заняться их устранением. Вы можете нажать здесь, чтобы прочитать полное руководство выше, но, вкратце, вот две наиболее распространенные проблемы, которые вам, вероятно, придется решить:

1. Ваш дом должен быть профессионально герметизирован и изолирован
2. Ваш кондиционер нуждается в обновлении

Устраните эти две проблемы (или попросите Sealed решить их за вас), и ваш дом будет выглядеть великолепно. Весь год.

Если вы сейчас несчастны и вам нужно выиграть время, есть несколько шагов, которые помогут уменьшить проблему наверху в краткосрочной перспективе.

1. Включите потолочные вентиляторы на максимум и убедитесь, что они вращаются против часовой стрелки, чтобы создать прохладный ветерок
2. Используйте коробчатые вентиляторы и переносные кондиционеры для эффективного охлаждения небольших помещений
3. Держите жалюзи и шторы наверху закрытыми в течение дня
4. Откройте окна на противоположных сторонах дома для сквозного ветра

Пройдите тест. Решите проблему с верхом.

Ладно, значит, викторина не спасет от жары наверху.

Но этот простой двухминутный тест покажет вам, соответствует ли ваш дом требованиям пакета обновлений Sealed home, который включает индивидуальный план климат-контроля, разработанный экспертом по HVAC, а также установку проверенными и проверенными специалистами.

Мы сделаем всю тяжелую работу, чтобы ваш дом выглядел великолепно, , и мы возьмем на себя все догадки и хлопоты, связанные с поиском подходящего подрядчика, согласованием цен и управлением проектом. Все, что вам нужно сделать? Наслаждайтесь этим, когда мы закончим.

Еще лучше: ваш дом может быть преображен запечатанным без каких-либо предварительных затрат или с очень небольшими затратами. Это простая система, которая прекрасно работает.

Если мне не нужно тратить дополнительные деньги, чтобы значительно улучшить мой дом, это просто не проблема.

Скотт Р., Запечатанный клиент

Нужна другая причина? Решения для всего дома, разработанные Sealed, могут снизить энергопотребление дома до 50%.

Таким образом, вы можете попрощаться с растратой энергии и поприветствовать невероятные ощущения в вашем доме.

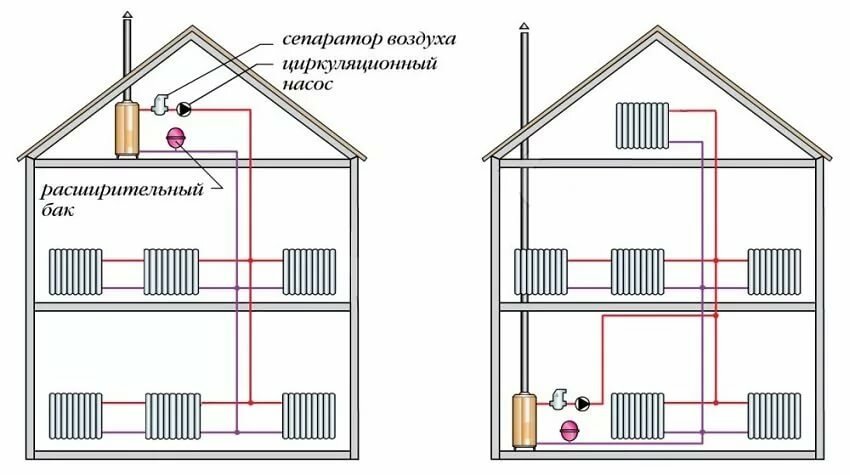

Схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя

Воздушное отопление в жилых домах – обязательное условие комфортности. Важно знать, как устроена схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя уже на этапе проектирования. Это поможет сэкономить деньги и контролировать строительную бригаду. Небольшие навыки строителя позволят реализовать систему отопления самостоятельно.

Содержание

1. Принципы построения
2. Конструктивные элементы
3. Выбор теплоносителя
4. Общий принцип работы
5. Самотечная система
6. Работа контуров с принудительной циркуляцией
7. Двухтрубные схемы
8. Однотрубные схемы
9. Однотрубные схемы
209

Принципы построения

Двухтрубная система отопления

Схемы отопления в двухэтажных домах основаны на общих конструктивных элементах.

В состав должны входить:

• котел-теплогенератор: электрический, газовый, на твердом или жидком топливе;
• теплообменники-радиаторы;
• система трубопроводов от котла к батареям;
• Схема автоматики и защиты;
• расширительный бачок;
• охлаждающая жидкость;
• регулировочное оборудование.

В современных газовых и электрических обогревателях автоматика и расширительный бачок встроены в конструкцию. Для твердотельных нагревателей делается защитная обвязка.


Конструктивные элементы

Элементы системы отопления

В продаже есть котлы, которые могут работать на двух видах топлива – электрические ТЭНы встраиваются в контуры газового или дровяного обогревателя в этом случае.

Автоматические нагреватели позволяют возобновить нагрев после отключения без вмешательства пользователя или в ручном режиме. Схемы защиты оперативно отключают подачу энергии в аварийных режимах работы (перегрев теплоносителя, избыточное давление в системе). Такие устройства необходимы в газовых котлах. При отключении клапан закрывается и при возобновлении подачи газ не будет поступать в помещения.

Трубопроводы изготавливаются из стальных, медных, металлопластиковых или полипропиленовых изделий. Последний вариант предпочтительнее с точки зрения денежных затрат, он экономит время монтажа. Для сварки используются недорогие паяльники стоимостью от 800 руб. Фитинги, переходники с пластиковой на металлическую резьбу доступны по цене.

Расширительный бак – обязательный элемент системы отопления. При нагревании вода расширяется, а излишек уходит в резервный бак.

Если внутренняя часть устройства сообщается с воздухом, цепь называется разомкнутой. Если резиновая диафрагма расширительного бака не подключена к воздуху, контуры будут замкнуты.

Высоких требований к прочности теплообменников в частном доме нет. Максимальное давление в трубах не превышает 2 – 3 атм. Такое давление выдерживают даже чисто алюминиевые радиаторы, которые могут разрушиться в системах централизованного отопления, где давление достигает 14-15 бар.

Выбор теплоносителя

Антифриз в системе отопления защищает внутреннюю поверхность радиаторов

В качестве теплоносителя выбирается вода или специальный антифриз. Первый вариант менее затратный. Заполнение труб и радиаторов происходит через кран от водопровода. Вода как теплоноситель оправдана в населенных пунктах с постоянным снабжением энергоносителем (газ, электроэнергия). Если перерывы частые и длительные, от воды отказываются. В случае отключения на длительное время в морозы он замерзнет. Лед разрушит трубопроводы, радиаторы.

Не заливать воду в систему отопления малопосещаемых дач. Помимо прекращения подачи энергоносителей, котел может перестать нагревать воду и по другим причинам. Если вовремя не возобновить отопление, аварии неизбежны.

Летом нельзя допускать слива системы – это приведет к коррозии или окислению внутренней поверхности теплообменников.


Антифриз дорогой, но на морозе не замерзает, минимальная температура указана на упаковке. Даже если антифриз больше охладить, он превращается в подобие рыхлого снега, что не приведет к разрушению радиаторов и котла. Концентраты разбавляют водой в пропорциях согласно инструкции производителя.

При заполнении системы незамерзающими жидкостями используются специальные нагнетательные насосы. Это минус – желательно иметь устройство для личного пользования. Вызов мастера на заправку 200 – 300 гр. испарившаяся или просочившаяся жидкость требует материальных затрат.

В рецептуру антифриза входят антикоррозийные присадки, которые сохранят внутреннюю поверхность труб, радиаторов, теплообменника котла.

Общий принцип работы

Схема работы любой отопительной системы заключается в преобразовании энергии сгоревшего газа, твердого (жидкого) топлива или электроэнергии в тепловую. Нагретая вода (антифриз) поступает по трубам в радиаторы, где отдает тепло помещению.

Самотечная система

Уклон труб с естественной циркуляцией в системе отопления

Функционирование основано на законах физики. Если контуры предусматривают естественное движение воды, то такая схема называется гравитационной.

Сделать контур теплого пола в гравитационных системах без применения дополнительных насосов крайне сложно. Провал труб в полу на несколько миллиметров приводит к завоздушиванию и прекращению движения теплоносителя.

Плотность нагретого теплоносителя ниже плотности холодного. Из-за разницы плотностей вода/тосол из котла поднимается вверх по подающему стояку (диаметр 60 – 80 мм). Вверху всей системы устанавливается открытый или закрытый расширительный бак.

По периметру помещений второго этажа проложен верхний контур электропроводки. Труба диаметром 40-50 мм монтируется с уклоном 2-3 см на каждый метр длины. В местах установки радиаторов в разводку ввариваются трубы диаметром 16 – 25 мм. По ним жидкость поступает в радиаторы. Затем теплоноситель поступает в батареи на первом этаже.

На уровне котла или чуть ниже по периметру здания прокладывается нижний контур (обратка), в котором собирается охлажденная вода.


Оборудовать самотечную схему без дополнительных ТНВД можно при высоте от котла до верхней разводки не более 6-7 м. Это высота двухэтажного дома.

Схема используется в местах, где электричество, необходимое для работы насосов, часто отключается. Газовые котлы в этом случае оснащаются энергонезависимыми предохранительными устройствами.

Такая же схема нужна для систем с твердотопливными котлами. В случае отключения электроэнергии циркуляция останавливается и дрова/уголь продолжают нагревать воду. Остановить работу твердотопливного котла можно, только быстро удалив горящее топливо, что крайне проблематично. Возникает повышенное давление, которое может разрушить трубы и радиаторы.

Работа контуров с принудительной циркуляцией

Можно ускорить движение теплоносителя с помощью циркуляционных насосов

Для принудительного движения теплоносителя используются циркуляционные насосы.

Насос врубается на стыке “обратки” и котла – здесь теплоноситель уже остыл и насос работает в щадящем режиме. На выходе из подогревателя температура теплоносителя достигает 80 – 100 градусов, что резко снижает ресурс оборудования. В котлах со встроенным насосом все подключается по правильной схеме.

Схема движения воды работает по следующему алгоритму:

1. После подачи питания насос включается и приводит в движение охлаждающую жидкость.
2. Котел нагревает воду/тосол, а давление, создаваемое насосом, выдавливает теплоноситель в контуры.
3. Горячая вода по трубам подается к радиаторам, где охлаждается, нагревает воздух и поступает в трубы «обратки».
4. Процесс переходит в циклическое состояние.

Разработаны и применяются на практике различные схемы подключения, оптимальные для разных условий эксплуатации.

По принципу подвода и сбора теплоносителя различают два типа конструкций: одно- и двухтрубные. В первом случае система аналогична гравитационной. По подающему патрубку горячий теплоноситель подается к радиаторам. Вторая труба собирает охлажденную воду и возвращает ее в котел. Именно этот вариант используется при замене старых котлов без помпы на новые автоматические модели. При этом схема обвязки не изменяется. Теплоноситель по стояку перекачивается на второй этаж и далее стекает вниз.

Двухтрубные схемы

Отличие однотрубного от двухтрубного подключения

При обустройстве больших зданий применяется именно двухтрубная схема. Радиаторы подключены параллельно. По расположению подводящих труб различают схемы с верхней и нижней разводкой.

Схемы подключения радиатора для верхней и нижней разводки указаны в технической документации. Неправильное подключение приведет к скоплению воздуха или низкой эффективности устройства.

Преимущества двухтрубного:

• не требует сложных расчетов и подбора диаметров труб;
• независимая регулировка теплоотдачи каждого радиатора, что позволяет задавать температуру в каждой комнате и экономить электроэнергию;
• простота настройки и ввода в эксплуатацию;
• мощность насосов низкая;
• отсутствуют значительные потери давления в начале и конце контуров;
• температура теплоносителя примерно одинакова во всех радиаторах контура;
• перекрыв краны подачи и слива, аккумулятор можно снять для замены или ремонта, не отключая все отопление;
• Минимальное гидравлическое сопротивление трубопроводов.

Недостатком является повышенный расход труб (на подачу и обратку). Учитывая стоимость полипропиленовых труб, простоту монтажа и ремонта, этим недостатком можно пренебречь.


Популярные схемы подключения двухтрубных систем отопления: тупиковой и Тихельмана.

Схема с встречным движением теплоносителя тупиковая

Тупиковая схема имеет другое название – с встречным движением теплоносителя. Схема разбита на разделы. Нагретый теплоноситель поступает по трубе от котла к самой дальней батарее, которая по обратному трубопроводу возвращается в котел. Популярность даёт простота понимания, но требуется грамотный расчёт и настройка системы. Чем дальше от котла, тем тоньше должны быть трубы. После запуска каждый радиатор регулируется запорной арматурой. К этому может привести неправильная регулировка. Что вся охлаждающая жидкость пройдет через один радиатор, остальные останутся холодными.

Петля Тихельмана работает при попутном движении теплоносителя

Петля Тихельмана работает при попутном движении теплоносителя. Разводка осуществляется трубами одинакового диаметра. Давление и температура охлаждающей жидкости в каждом из радиаторов одинаковы, что упрощает балансировку. Регуляторы могут точно установить температуру в каждой отдельной комнате.

Требования к схеме:

• Длина контура до 35 м.
• На протяженных участках применяют трубы больших диаметров (40 – 60 мм) и термостаты не устанавливают, так как они приходят в негодность.
• Периметр протяженностью более 30 м разбит на несколько зон и смонтирована балочная проводка. Его еще называют коллекторным. Стоимость большего количества труб компенсируется их меньшим диаметром. Трубы диаметром 16 мм достаточно, чтобы «накормить» один радиатор.

Каждый радиатор в этой версии легко настроить на желаемую теплоотдачу.

Однотрубные схемы

При однотрубной системе последние радиаторы не получают достаточно тепла

Однотрубные схемы отопления оптимальны для одно- и двухэтажных домов с количеством радиаторов до 5 в одном контуре. Большее количество потребует тонкой настройки. Ответвления могут снизить давление в трубах и некоторые радиаторы не будут получать достаточно тепла для нагрева теплоносителя.

Схемы допускают подключение сверху или снизу. Во втором случае трубопровод можно спрятать под полом. Учитывается, что это несколько снизит теплоотдачу радиаторов, так как часть энергии уходит на прогрев стяжки.

Однотрубные варианты изготавливаются с открытым или закрытым расширительным баком.

К недостаткам схемы можно отнести трудности замены радиаторов. Для сохранения работоспособности на место снятого аккумулятора необходимо сразу установить перемычку, иначе будет нарушена настройка системы. По этой же причине между входом и выходом теплообменника монтируются байпасы из труб меньшего диаметра.

Одна из самых популярных схем – “Ленинградская”. Для соединения используйте диагональную (крест) или боковую (одностороннюю) схему.

При выборе радиаторов уточняют, как сделаны выводы для подключения – снизу или сбоку. При необходимости приобретаются угловые переходники. Важно следовать рекомендациям производителя.

Этапы оборудования и эксплуатация

Для двухэтажного частного дома оптимальной схемой отопления является коллектор

Если принято решение сделать двухэтажную схему отопления дома своими руками, строго соблюдают последовательность работы.

1. Расчет потребности теплоотдачи от радиаторов для каждого отдельного помещения и суммарной мощности. Информация нужна для выбора котла и количества батарей. Учитывают расположение дверей и окон относительно сторон света, площадь и степень утепления пола, стен, перекрытий.
2. Составление проекта – общего и поэтажного, согласование мест установки газового оборудования с поставляющей организацией. Распределение необходимой электрической мощности, если используется электричество.
3. Подбор и покупка котла, труб, теплообменников, комплектующих для сборки единой системы.
4. Разводка трубопроводов.
