Трехходовой клапан с терморегулятором в системе отопления krani.su

Водяное отопление заключается в передаче тепла по замкнутой цепи. Насосы перекачивают горячую воду из котла в трубы, а затем в радиаторы. Она отдаёт тепло помещению и возвращается назад. Так цикл повторяется. Трёхходовой клапан для отопления с терморегулятором — небольшая, но чрезвычайно важная часть отопительной системы. Такой клапан является видом запорно-регулирующей арматуры и нужен, чтобы перекрывать, регулировать, распределять поток воды.

Роль клапана в системе

При проектировании зданий мощность приборов отопления подбирают исходя из площади и других факторов. Но эти расчёты не могут гарантировать, что в помещении всегда будет комфортная температура. Её может повысить или понизить множество факторов, например, сильный ветер, скачки температуры на улице. Солнце через окна с южной стороны дома может излишне нагревать помещение снаружи, а бытовые электроприборы, плита, духовка — изнутри.

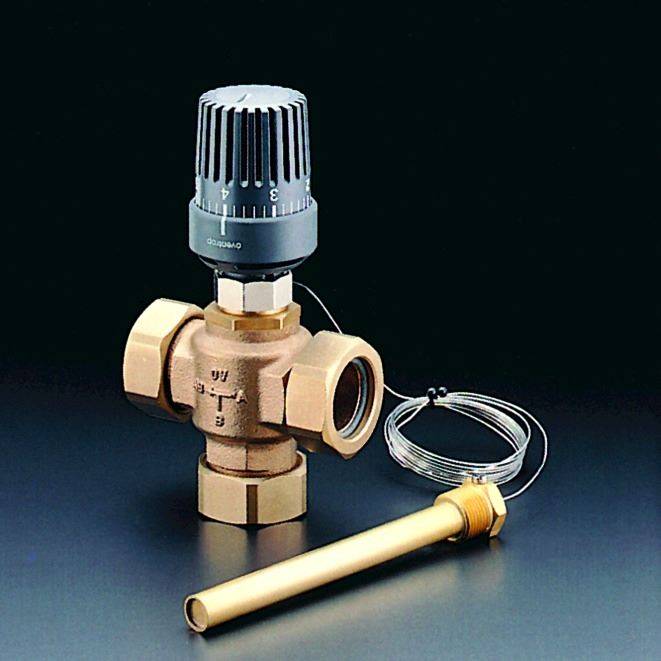

В таких ситуациях спасает трёхходовой клапан с терморегулятором. Благодаря ему в помещении поддерживается комфортная температура и вместе с тем отопительная система используется экономно.

Как повысить/понизить температуру с помощью трёхходового крана

• Отрегулировать температуру воды, поступающей в радиатор. Это возможно, только когда дом отапливается отдельным котлом.
• Изменить количество воды, поступающей в батареи. Способ подойдёт и владельцам автономных котлов, и хозяевам квартир, которые отапливаются городскими котельными. Разумеется, в случае централизованного отопления увеличивать поступление воды можно только в пределах, предусмотренных системой.

Трёхходовой кран: принцип работы

Трёхходовые клапаны изготавливают из разных сплавов, например, латуни, бронзы. Смесительный клапан очень похож на тройник с шайбой для изменения температуры сверху. Он имеет три патрубка и работает по принципу смесителя.

Один вход — для поступления горячего теплоносителя. Через второй патрубок проходит обратка, т. е. остывшая вода. Третий предназначен для выхода смеси нужной температуры. Внутри крана находится закрытая ёмкость цилиндрической формы, заполненная термочувствительным веществом. При нагревании вещество (газ или жидкость) увеличивается в объёме. Расширяясь, оно давит на исполнительный элемент терморегулятора и приводит механизм в работу.

Трёхходовые краны с терморегулятором отличаются типом исполнительного элемента. Они делятся на седельные, шаровые и секторные.

1) Седельный механизм.

В кране имеется шток, выходящий за пределы корпуса. На конце штока закреплён конус, входящий в седло. Отсюда и название механизма — седельный. Вода идёт по патрубкам — переднему и правому — и чтобы изменить температуру, из левого к ней подмешивается охлаждённый или горячий теплоноситель. Когда цель достигнута, на шток давит внешний привод. Конус покидает седло, освобождая место между тремя патрубками.

Пока фронтальный патрубок открыт — процесс продолжается.

2) Шаровой механизм.

Клапан действует по идентичной схеме, только вместо седла и конуса — шар с проёмом. Привод вращает шток с закреплённым на нём шаром. Именно шар открывает и перекрывает движение воды между патрубками.

3) Секторный механизм.

Работает по сходному принципу, как и шаровой, только на конце штока находится сектор. Он наполовину или полностью перекрывает один или два потока теплоносителя.

Виды трёхходовых клапанов

• Смесительные. Подмешивают к потоку горячей воды охлаждённую, чтобы понизить температуру. Имеют два входных патрубка и один выходной. Используются в системе водяных полов.
• Разделительные. Делят поток теплоносителя на два, не меняя их температуру. Имеют один впускной патрубок и два выпускных. Используются, когда нужно разделить воду на два отопительных контура.

Приводы трёхходового клапана

Привод обеспечивает движение штока и всего смесительного клапана.

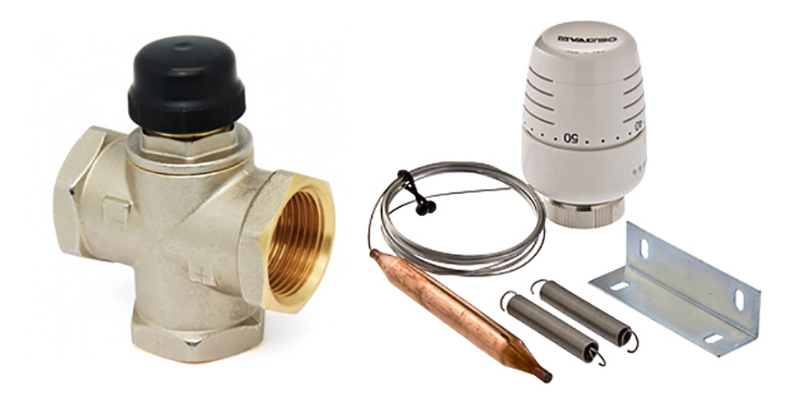

• Термостатический привод. Термочувствительный элемент, замкнутый в специальной ёмкости, при повышении температуры расширяется. Он давит на шток и приводит в движение весь механизм. Бытовые трёхходовые краны, небольшие по диаметру, оснащены именно таким приводом. Но его нетрудно снять и заменить другим типом устройства.
• Термостатическая головка. Она имеет собственный чувствительный к температуре элемент. Чтобы регулировать работу клапана в зависимости от температуры воды, термоголовка имеет температурный датчик. Он соединяется с приводом при помощи капиллярной трубки и находится в трубопроводе. Регулировка термостатической головкой считается более точной.
• Электропривод под управлением контроллера. Он оснащён датчиками, который постоянно проверяют температуру теплоносителя. Если она повышена, датчики сигнализируют об этом контроллеру. Регулировка с помощью такого привода наиболее точная.
• Сервопривод. Контроллер отсутствует. Вместо этого, привод, получив информацию от температурного датчика, управляет клапаном напрямую. В основном идёт в комплекте с секторными и шаровыми кранами.

Трёхходовой клапан в системе отопления. Установка трёхходового клапана на тёплый пол

Радиаторы рассчитаны на очень высокую температуру — от +75 до +95. В квартиру из городской котельной поступает вода именно такой температуры. Тёплый пол не может быть горячее +35 градусов. Это максимум, прописанный в санитарных нормах. Но рабочая температура тёплого водяного пола составляет примерно +50. Это связано с тем, что часть тепла трубопровод тёплого пола отдаёт стяжке, часть — напольному покрытию. Воду, поступающую в трубопровод системы тёплого пола, нужно немного остудить. Если этого не делать, то можно обжечься и повредить покрытие.

При подключении тёплого водяного пола не обойтись без трёхходового смесительного клапана. Горячая вода из радиатора проходит через такой клапан, температура снижается. В результате в трубопровод водяного пола поступает теплоноситель нужной температуры. Трехходовый клапан подключают к отопительному контуру пола согласно схеме. Самой производительной считается последовательная схема.

На пути горячего теплоносителя к коллектору находится трёхходовой клапан с термостатом. Если температура входного потока превышает допустимую для тёплого пола, то срабатывает клапан. Холодная обратка подмешивается к горячей. Когда температура достигает нужного значения, термостат заставляет клапан сработать снова.

Установка трёхходового клапана на твердотопливный котёл

Если дом отапливается твердотопливным котлом, то достигнуть того, чтобы температура теплоносителя была неизменна, сложно. Прямое подключение котла к системе — это ошибка. Когда он не разогрет, а во входящий трубопровод поступает холодная вода, то образуется конденсат. Смесь пепла с конденсатом образует на стенках топки нагар — наросты, которые очень непросто удалить. Из-за нагара ухудшается теплообмен, снижается эффективность работы котла.

Ещё одна проблема — внезапное отключение электричества.

В таком случае, отключается насос и снова возникает скачок температуры. Котлы, особенно чугунные, очень чувствительны к таким перепадам. Поэтому подключение котла к системе требует использования трёхходового смесительного крана. Он заставляет воду проходить по малому кругу до тех пор, пока она не достигнет нужной температуры.

Функции трёхходового клапана на твердотопливном котле

• Распределение. Клапан распределяет входной поток на два отопительных контура, которые работают при одинаковой температуре. В таком случае кран имеет один входной и два выходных патрубка.
• Смешивание. Клапан даёт возможность подключить к котлу систему пола с подогревом.

Теплоноситель для тёплого пола и для радиаторов должны иметь разную температуру. Поэтому у трёхходового клапана для тёплого пола — два патрубка на вход горячей и холодной воды и один патрубок на выход. Трёхходовой термостатический смесительный клапан незаменим в системе водяного отопления.

Он позволяет регулировать температуру. При установке тёплого пола необходимо подключить трёхходовой кран по последовательной схеме. Он поддерживает разную температуру в радиаторах и в трубопроводе водяного пола. Без трёхходового термостатического крана невозможна нормальная работа твердотопливного котла.

Источник: remontoni.guru

← все статьи

Трехходовой клапан для отопления с терморегулятором

Трёхходовой клапан для отопления с терморегулятором

Правильно выполненная обвязка отопительного контура позволяет создать в доме максимально комфортные температурные условия проживания. Не менее важна и комплектация тепловой магистрали. Так, например, трехходовой клапан для отопления с терморегулятором, как и прочие идентичные по функциональности элементы играют значительную роль в устройстве тепловой магистрали.

1. Чем должен оснащаться отопительный контур?
2. Смесительные краны
3. Группа безопасности нагревательного устройства
4. Особенности монтажа запорной арматуры
5. Перепускные и обратные вентили
6. Термостаты
7. Другие запорные арматурные комплектующие

Чем должен оснащаться отопительный контур?

Несмотря на то, что основная группа защиты для отопления подбирается непосредственно сотрудниками магазина, где производится покупка оборудования, не будет лишним, если вы узнаете, что именно должно входить в набор заборной арматуры.

Смесительные краны

Посредством этих деталей есть возможность осуществления качественной регулировки температурного режима в тепловом блоке. Принцип работы подобного устройства прост: при повороте рукоятки отопительного трехходового крана происходит открытие байпаса, что обусловливает втягивание остывшей воды в отсек подачи, где происходит смешение горячей и холодной воды.

По такой схеме можно добиться необходимого температурного режима в помещении. Действует трехходовой клапан гибко, не создавая резких скачков температур в обогревательной установке. Как правило, такими смесительными блоками оснащаются практически все коллекторных узлы обогревательных систем частных домов. Это позволяет снизить расходы на потребление энергетических ресурсов для прогрева той или иной комнаты, которую, при необходимости, можно попросту отключить от основной магистрали.

Группа безопасности нагревательного устройства

Блок защиты нагревателя включает в себя предохранительный клапан, прибор для измерения давления и дроссель для спуска воздуха из теплового узла. Благодаря этим элементам можно предотвратить как поломку самого оборудования, так и избежать аварийной ситуации в случае повышения давления в магистрали. Ведь это может привести к разрыву трубопровода и, как следствие, кто-либо, находящийся рядом в этот момент, может сильно пострадать.

Вне зависимости от выбора типа отопительной системы, она должна в обязательно порядке комплектоваться предохранительным гидровентилем для котла.

Предохранительный дроссель может быть выполнен в двух исполнениях – открытый и закрытый. Первый вариант характеризуется отсутствием противодавления и выводом лишней жидкости из теплового контура. Тогда как посредством закрытого регулировочного клапана выполняется сброс избыточной жидкости в трубопровод. При этом работает еще и противодавление.

С целью увеличения эффективности обогревательного блока необходимо правильно выполнить установку группы защитной арматуры. Весь свод правил присутствует в специальном документе СНиП. А представить его к вашему вниманию в полном объеме не представляется возможным, поскольку все зависит от конкретного оборудования, его мощности и прочих индивидуальных факторов. Но вместе с тем основные принципы монтажа запорной арматуры все же можем рассмотреть.

Трёхходовой клапан для отопления с терморегулятором, равно как другие элементы отопительной системы, определяются исключительно по показателям давления и диаметру трубопровода. Это императивное требование определяет ГОСТ и любое отклонения от нормы является нарушением, что в итоге может привести к аварийной ситуации.

Особенности монтажа запорной арматуры

1. Установка предохранительного клапана осуществляется на подающем трубопроводе в непосредственной близости с нагревательным агрегатом.
2. В тепловых контурах, которые снабжаются горячей водой, гидроклапан ставится на выходе горячей воды в наивысшей точке бойлера.
3. Обустройство системы водяного обогрева характеризуется отсутствием всевозможных приборов между запорной арматурой и тепловым контуром.
4. Спускные клапана на отопление следует стыковать к магистральным трубам сравнительного большого диаметрального размера. А их вывод осуществляется в любое безопасное место или канализационную сеть.

Во время монтажа отопительного узла категорически запрещается сужать трубы на диаметр меньше, чем имеющийся диаметральный размер вентиля.

При подключении отопления в двухэтажных домах запорная арматура устанавливается отдельно на каждом этаже. Специалисты рекомендуют устанавливать ее как можно больше, так котел будет проще обслуживать.

1. Настройка дросселей производится на 15-25% больше, чем рабочее давление в тепловом контуре.
2. Необходимо выполнять проверку работоспособности вентилей как минимум один раз в год, желательно после начала отопительного сезона. А делается это очень просто: нужно произвести принудительное открытие дросселя.

Перепускные и обратные вентили

Для стабилизации давления в системе необходим обратный вентиль для отопления. Кроме этого применяется также еще и другой конструктивный элемент – перепускной клапан отопительной системы. Принцип его работы – такой же, как и у предохранительного, но в том случае патрубок соединяется с обраткой. При увеличении давления этот прибор включается и осуществляет перевод теплоносителя в обратный контур. А с целью уравновешивания этой характеристики используется обратный гидровентиль.

Принцип функционирования: посредством обратного клапана в системе отопления осуществляется перемещение жидкости в одну сторону, препятствуя ее обратному перемещению.

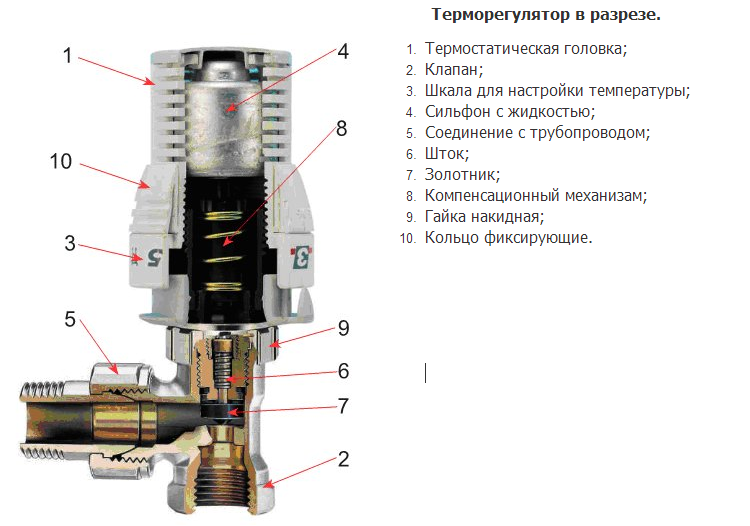

Термостаты

Термостат характеризуется применением двух основных конструктивных элементов – вентиля и термоэлемента. Первый применяется в качестве регулятора теплоотдачи. Это происходит за счет изменения расхода теплоносителя в зависимости от температуры воздуха. В свою же очередь термоэлемент позволяет контролировать температуру теплоносителя и, при необходимости, подогревать или охлаждать его.

В зависимости от перемещения золотника, которым оснащен гидровентиль, эта конструктивная делать производится в двух исполнениях: малоподъемные и полноподъемные. В первом случае высота подъема золотника приравнивается к 0,05 диаметрального размера седла. Как правило, малоподъемные дросселя применяются в тех блоках, в которых нет необходимости в высокой пропускной способности. А вот что касается полноподъемных дросселей, то они имеют высоту золотника равную 0,25 диаметральной величины седла. Такие детали, в большинстве своем, используются в тепловых магистралях с газообразной средой.

Другие запорные арматурные комплектующие

Помимо вышеуказанных конструктивных элементов используются еще и игольчатые дросселя. Они представляют собой затвор в виде узкого конуса и способствуют надежному перекрытию и регулировке потоков теплоносителя при повышенных показателях давления.

Есть еще и электромагнитные вентиля, которые являют собой примитивный и наиболее доступный вариант автоматизации регулировки перемещения горячей воды по трубопроводу. Однако, чтобы использовать подобные детали крайне важно использовать воду с минимальной жесткостью и отсутствием твердых частиц.

Многие обогревательные узлы оснащаются еще компенсаторами, благодаря которым осуществляется компенсация деформаций трубопроводных магистралей под действием высоких температур. Кроме этого, такие приборы помогают снизить вибрации в системе, что также позволяет исключить возможные повреждения теплового контура.

На самом деле устройство обогревательного оборудования – это вполне посильная задача даже для того, кто ни разу в жизни не выполнял подобных процессов. И если грамотно подойти к реализации поставленной цели и выполнить работу согласно всем требования, то можно снизить вероятность возникновения аварийных ситуаций и необходимости проведения ремонтно-восстановительных мероприятий.

Вот, собственно, и весь набор запорной арматуры, который используется при устройстве теплоблоков. Теперь, когда вы знаете, что должно входить в обогревательный узел, вы сможете выполнить качественную обвязку теплового оборудования, которая прослужит вам не один десяток лет.

Трёхходовой клапан для отопления с терморегулятором

Трехходовой клапан для отопления с терморегулятором, как и прочие идентичные по функциональности элементы играют значительную роль в устройстве тепловой магистрали.

Источник: www.portaltepla.ru

Новости на тему «трехходовой клапан для отопления с терморегулятором»

Начало отопительного сезона: выбор газового котла

31.08.2017 - TUT.BY (пресс-релиз)

Для тех, кто строит загородный дом, дачу или нуждается в замене газового котла, наступает момент выбора оборудования для отопления дома. Процесс отопления частного дома — довольно сложный и при этом дорогостоящий. Главное все рассчитать заранее и не ошибиться….

Найдено в интернете по запросу «трехходовой клапан для отопления с терморегулятором»

Двухходовой и трехходовой клапан для теплого пола: схема …

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы …

Запорно регулирующая арматура для отопления, шаровые краны

Какая бывает регулирующая и запорная арматура для отопления. Устройство, виды и сфера …

Какое отопление в частном доме самое экономичное

Выбирая вид отопления для частного дома, большинство людей совершает одну и ту же ошибку …

Клапаны и регуляторы температуры

Использование автономных регуляторов температуры для управления паром

Что такое клапан регулирования температуры или регулятор температуры?

Регуляторы температуры и регулирующие клапаны (иногда называемые TCV) предназначены для регулирования температуры процесса путем регулирования давления или расхода теплоносителя в компрессорах, рубашках резервуаров, нагревательных змеевиках или других нагревательных элементах. Регуляторы температуры используются в процессах, где необходимо поддерживать стабильную температуру, несмотря на изменения температуры окружающей среды.

Свяжитесь с нами

Какие бывают типы регуляторов температуры?

Регуляторы температуры могут быть автоматическими или внешними. Автоматические регуляторы температуры автономны и не требуют внешнего источника питания. В них используется термочувствительный материал, который расширяется и сжимается при изменении температуры. Расширение и сжатие приводит к перемещению привода для регулировки положения клапана и изменения пути потока теплоносителя к нагревательному элементу. Эта конструкция с механическим приводом обеспечивает превосходный контроль температуры, при котором заданное значение не требует частых изменений, и является более доступным способом эффективного контроля температуры. Регуляторы температуры с автоматическим приводом также называются регуляторами температуры с автоматическим управлением.

Клапаны регулирования температуры с внешним управлением часто используются как часть более сложной системы управления с внешним датчиком температуры и пропорционально-интегрально-дифференциальным (ПИД) регулятором. Для срабатывания им требуется внешний источник питания. В типичной системе ПИД-регулятор получает заданное значение и получает обратную связь от датчика температуры в контролируемой точке процесса. ПИД-регулятор сравнивает заданную температуру с температурой процесса, полученной от датчика. Электронный или пневматический сигнал отправляется от ПИД-регулятора на клапан регулирования температуры, чтобы отрегулировать положение клапана, чтобы поддерживать процесс на заданном значении температуры. Этот тип клапана используется, когда для автоматизации требуются частые заданные значения температуры.

Как работают регуляторы температуры Jordan Valve Mark 80?

Клапан Jordan серии Mark 80 полностью автономен и не требует внешнего источника питания или других дорогостоящих инструментов для управления клапаном. Привод соединен с сенсорной колбой капиллярной системой, которая заполнена летучей жидкостью, которая при нагревании начинает испаряться, создавая давление в системе, воздействующей на диафрагму, которая либо открывается (обратное действие), либо закрывается (прямое действие). клапан. При разработке привода Mark 80 со сварным уплотнением (SWA) для обеспечения наиболее точного управления было проведено много исследований. В сочетании с технологией шиберных задвижек Jordan Valve регулятор температуры Mark 80 обеспечивает превосходный контроль. Если уставку необходимо изменить, ее можно настроить на месте, а диапазон температур можно изменить, не снимая клапан с линии.

Серия регуляторов температуры с клапаном Jordan предлагает различные конфигурации регуляторов температуры с автоматическим управлением для более высоких расходов, настроек открытия или закрытия при отказе, отслеживания линий и пилотного режима.

Особенности применения – регулирование температуры резервуара с помощью парового нагревателя

У компании есть резервуар с мазутом, температура которого должна поддерживаться на постоянном уровне 120°F для надлежащей вязкости и текучести. Пар подается через змеевики внутри топливного бака для поддержания заданной температуры. Регулятор температуры Mark 80 регулирует количество пара, проходящего через нагревательный змеевик.

Модель, используемая в этом приложении, содержит наполнитель из этилхлорида, который обеспечивает регулирование температуры в диапазоне от 80°F до 140°F (от 27°C до 60°C) с точностью до 1°F от заданного значения. Серия моделей Mark 80 доступна для диапазонов температур от -40°F до 450°F.

Свяжитесь с нами

Область применения: продукты для сушки на воздухе

Существует множество продуктов, которые необходимо сушить на воздухе перед использованием, таких как пиломатериалы, табак, хмель, чай и травы. Упрощенная схема процесса воздушной сушки показана ниже. Нагретый паром воздух направляется на стеллаж для сушки продукта. За сушащим продуктом находится ребристая сенсорная лампа, соединенная с регулятором температуры Mark 80. Ребристая колба, предназначенная для измерения температуры воздуха, увеличивает эффективную площадь поверхности измерения, обеспечивая необходимую чувствительность для контроля температуры воздуха. Эффективно используется в воздуховодах и сушильных камерах. При использовании оребренной колбы требуется хорошая циркуляция воздуха, и колба обычно устанавливается после нагнетательного вентилятора.

Регулятор температуры Mark 80 приводится в действие в зависимости от давления жидкости в баллоне и увеличивает или уменьшает поток пара в змеевики, поддерживая точную температуру осушения воздуха.

Для получения информации о том, как использовать автоматический регулятор температуры в вашем технологическом процессе, свяжитесь с нами.

Позвольте нам помочь вам найти правильный клапан для вашего применения.

Свяжитесь с нами

Контроль давления пара жизненно важен для поддержания постоянной температуры рубашки резервуара

Посмотреть ресурс

Точный контроль пара для прецизионной работы автоклавной сушилки

Посмотреть ресурс

Задвижки Jordan Valve с шиберными задвижками и диафрагмами Jorlon® выдерживают сложные процессы паровой стерилизации

Посмотреть ресурс

Jordan Шиберная задвижка для точного и эффективного управления паром

Посмотреть ресурс

Технология скользящих затворов Jordan Valve превосходит возможности сложного процесса отверждения шин

Посмотреть ресурс

Регулирующие клапаны с раздвижными затворами Jordan Mark 701 обеспечивают более жесткий контроль температуры и более высокую пропускную способность

Посмотреть ресурс

Регулирующий клапан питательной воды Jordan Mark 33 поддерживает точный уровень в паровом барабане котла.

Просмотр ресурса

Типовые самодействующие клапаны и системы регулирования температуры

Дом / Узнать о паре /

Типовые самодействующие клапаны и системы регулирования температуры

Содержимое

• Автоматические регуляторы температуры
• Типовые самодействующие клапаны и системы регулирования температуры
• Самодействующие регуляторы давления и приложения

Назад, чтобы узнать о паре

Типовые автоматические клапаны и системы регулирования температуры

Типовые самодействующие системы контроля температуры

Требуемая температура для системы, показанной на рис. 7.2.1, регулируется на датчике. Это наиболее распространенный тип самодействующей конфигурации регулирования температуры, и большинство других конструкций самодействующего регулирования являются его производными.

 На рис. 7.2.2 показана конструкция, регулируемая со стороны привода системы. Стоит отметить, что эта система ограничена клапанами регулирования температуры диаметром 1 дюйм (DN25). Эта конфигурация полезна, когда положение регулирующего клапана более доступно, чем положение датчика.

 На рис. 7.2.3 показана третья конфигурация, аналогичная конфигурации на рис. 7.2.1, но в которой регулировка расположена между датчиком и приводом клапана регулирования температуры. Этот тип системы называется дистанционной регулировкой и удобен, когда либо регулирующий клапан, либо датчик, либо оба они, вероятно, будут недоступны после установки регулирующего клапана.

  Капилляры

Следует отметить, что капилляры длиной 10 метров и более могут незначительно повлиять на точность контроля. Это связано с тем, что большее количество капиллярной жидкости подвергается воздействию температуры окружающей среды.
Когда температура окружающей среды сильно меняется, это может повлиять на настройку температуры. Если длинные капилляры проходят снаружи, рекомендуется их затянуть, чтобы свести к минимуму этот эффект.

P Гнезда

Гнезда (иногда называемые защитными гильзами) могут быть установлены в трубопроводах или сосудах. Это позволяет легко извлекать датчик из контролируемой среды без необходимости слива системы. Карманы имеют тенденцию замедлять реакцию системы, и там, где тепловая нагрузка может быстро меняться, их следует заполнить подходящей проводящей средой для увеличения теплопередачи к датчику. Карманы, приспособленные к системам с относительно постоянными или медленно изменяющимися условиями нагрузки, обычно не нуждаются в проводящей среде. Карманы доступны из мягкой стали, меди, латуни или нержавеющей стали. Длинные карманы длиной до 1 метра доступны для специальных применений и из стекла для агрессивных сред. Однако эти более длинные карманы подходят только для использования там, где регулировочная головка не установлена ​​на конце датчика.

Усовершенствования для автоматических систем контроля температуры

Защита от перегрева с помощью устройства отключения по верхнему пределу e

Отдельная система защиты от перегрева, как показано на рис. 7.2.4, доступна в соответствии с местными нормами по охране труда и технике безопасности. или для предотвращения порчи продукта. Назначение устройства отключения по верхнему пределу – перекрыть поток теплоносителя в трубе, тем самым предотвратив перегрев процесса. Первоначально он был разработан для предотвращения перегрева в службах горячего водоснабжения (ГВС), которые снабжают потребителей горячей водой общего назначения, таких как больницы, тюрьмы и школы. Однако он также используется в промышленных процессах.

Система управляется системой автоматического управления, которая выпускает сжатую пружину в блоке отключения по верхнему пределу и защелкивает запорный клапан, если превышена заданная температура верхнего предела.

Блок привода отказоустойчивости не управляет регулирующим клапаном напрямую, а вместо этого использует челночный механизм в блоке отключения по верхнему пределу. Когда температура ниже заданной, механизм бездействует. Допускается определенное количество перемещений шаттла в любом направлении, чтобы избежать ложной активации системы.

Однако, когда температура системы поднимается выше регулируемой температуры верхнего предела, исполнительный механизм приводит в действие челнок, перемещая спусковой крючок, который затем освобождает пружину в блоке отключения верхнего предела. Это приводит к тому, что регулирующий клапан захлопывается. После устранения неисправности и после того, как система остынет ниже установленной температуры, отключение по верхнему пределу можно сбросить вручную с помощью небольшого рычага. Систему также можно подключить к системе охранной сигнализации с помощью дополнительного микропереключателя.

Система верхнего предела также имеет отказоустойчивое устройство. Если капилляр поврежден и теряет жидкость, пружина за челноком высвобождается, толкая его в другую сторону. Это также активирует предохранитель и закроет регулирующий клапан.

Температуру срабатывания можно регулировать в диапазоне от 0°C до 100°C.

Привод отказоустойчивости, показанный на рис. 7.2.5, подходит только для использования с блоком отключения по верхнему пределу. Системы, показанные на рисунках 7.2.1, 7.2.2 и 7.2.3, также могут использоваться с блоком отключения, но они не будут отказоустойчивыми. На рис. 7.2.5 показан блок отключения по верхнему пределу, прикрепленный к отдельному клапану клапана регулирования температуры. Это предпочтительнее, потому что клапан верхнего предела остается полностью открытым во время нормальной работы и с меньшей вероятностью скапливает грязь под седлом клапана. Клапан верхнего предела должен соответствовать размеру линии, чтобы уменьшить падение давления при нормальном использовании, и должен быть установлен выше по потоку от самодействующего (или другого) регулирующего клапана и как можно ближе к нему.

 Для систем отопления клапан верхнего предела должен быть установлен последовательно с клапаном регулирования температуры, как показано на рис. 7.2.5. Однако в системах охлаждения и клапан регулирования температуры, и клапан верхнего предела будут нормально открытыми и должны устанавливаться параллельно друг другу, а не последовательно.

С системой верхнего предела можно использовать следующие клапаны:

• Двухходовые клапаны, нормально открытые для систем отопления.
• Клапаны двухходовые, нормально закрытые, для систем охлаждения.
• Клапаны трехходовые.

Клапаны с плунжером шарообразной формы нельзя использовать с блоком отключения. Это связано с тем, что операция закрытия может привести к попаданию шара в седло и повреждению клапана.
Кроме того, в этой системе не следует использовать двухседельный клапан, поскольку он не обеспечивает герметичности.

Типовые автоматические 2-ходовые клапаны контроля температуры

Вспомогательные устройства автоматического регулирования температуры

Адаптер для двойного датчика

Адаптер для двойного датчика, рис. 7.2.7, позволяет управлять одним клапаном с помощью системы управления с возможностью ручной блокировки.

Адаптер можно использовать как с 2-ходовыми, так и с 3-ходовыми регулирующими клапанами. Преимущество адаптера заключается в том, что экономится стоимость отдельного клапана. Однако не рекомендуется, чтобы контроль температуры и предохранительная защита верхнего предела были обеспечены общим клапаном, так как нет защиты от отказа самого клапана .

Ручной привод

Ручной адаптер, показанный на рис. 7.2.8, предназначен для использования с 2-ходовыми и 3-ходовыми регулирующими клапанами. Его также можно использовать в сочетании с адаптером для двойного датчика и автоматической системой контроля температуры, что позволяет выполнять ручное отключение без вмешательства в настройки управления, как показано на рисунке 7.2.7. 7.2.9) позволяет системе работать при более высоких температурах. Каждый регулирующий клапан и система контроля температуры имеют свои ограничения. Прокладка, установленная между системой управления и любым 2-ходовым или 3-ходовым регулирующим клапаном (кроме 3-ходовых клапанов DN80 и DN100), позволяет системе работать при температуре не более 350°C, при условии, что сам регулирующий клапан способен выдерживать такие высокие температуры.

Типичные среды и области применения

Среды, подходящие для автоматических регуляторов температуры:

• Любые среды, в которых не требуются сложные электрические и пневматические элементы управления. Особенно подходит для грязных и опасных зон.
• Области, удаленные от любого источника питания.
• Для точного управления хранением или приложениями с постоянной нагрузкой, или для приложений с переменной нагрузкой, где не требуется высокая точность.

Отрасли, использующие автоматические регуляторы температуры:

Пищевая промышленность

• Фрезерование, контроль температуры батареи нагревателя (безопасный).
• Бойни – мойка и т.д.
• Производство масел и жиров – подогрев резервуаров для хранения.

Промышленный

• Металлопокрытие – обогрев резервуаров.
• Резервуарные парки – отопление.
• НПЗ.
• Промышленная мойка.
• Пароконденсатные системы.
• Прачечные.

Отопление, вентиляция и кондиционирование воздуха (HVAC)

• Горячее водоснабжение и отопление в домах престарелых, больницах, развлекательных центрах и школах, тюрьмах и в садоводстве для защиты от замерзания.

Наиболее часто встречающиеся области применения автоматических регуляторов температуры:

Котельные

• Кондиционирование питательной воды котла или нагрев с прямым впрыском пара в питательный резервуар котла.
• Системы охлаждения резервных генераторов.

Калориферы без накопителя

• 2-портовый контроль температуры и защита от перегрева (пара или воды).
• 3-портовый контроль температуры и защита от перегрева (только вода).
• 2-портовый контроль времени/температуры (только для пара).

Аккумулирующие калориферы

• 2-портовый контроль температуры или времени/температуры и защита от перегрева (пар или вода).
• 3-портовое управление и защита от перегрева (только вода).

Системы впрыска (или прокачки)

• Система впрыска с 2 или 3 портами.

Системы отопления

• Базовый смесительный клапан и компенсационный регулятор.
• Зональное компенсирующее управление.
• Базовый компенсатор плюс управление внутренними зонами.
• Управление потолочной излучающей полосой или излучающими панелями.

Системы горячего воздуха

• Управление батареей нагревателя с помощью комнатного датчика, датчика отключения воздуха или датчика возвратного воздуха.
• Регулятор компенсации на блоке подачи воздуха.
• Контроль нижнего и верхнего пределов.
• Защита от замерзания батареи отопителя.

Управление мазутом

• Управление нагревательным змеевиком резервуара.
• Управление линейными нагревателями.
• Контроль линий пароспутников.

Управление технологическим процессом

• Резервуар для кислотного травления.
• Гальванический чан.
• Резервуар для кипячения технологического раствора.
• Бак для моющего средства для пивоварни.
• Сушильное оборудование, например, шкаф для стирки или сушилка для шерстяных мотков, печь для сушки порошка и жмыха на химическом заводе, сушильная печь для кожевенного завода.
• Реактор непрерывного или периодического действия.
• Сковорода с рубашкой для пищевой промышленности.

Охлаждение

• Охлаждение дизельного двигателя.
• Управление маслоохладителем пластинчато-роторного компрессора.
• Охладители гидравлического и смазочного масла.
• Управление охлаждением холодной водой одноступенчатого компрессора.
• Управление охлаждением компрессора замкнутого контура.
• Управление доохладителем воздуха.
• Управление батареей воздухоохладителя.
• Управление водяным охлаждением резервуара с рубашкой.
• Управление охлаждающей водой обезжиривателя.

Специальное применение

• Управление для снижения коррозии и теплового напряжения в котлах LTHW.
• Управление водонагревателем.
• Ограничение температуры.

Применение для системы защиты от перегрева

• Предотвращение превышения температуры в системах горячего водоснабжения или нагревательных калориферах в соответствии со многими нормами по охране труда и технике безопасности.
