Расчёт теплоотдачи радиаторов отопления.
Грамотный расчет теплоотдачи позволит установить наиболее комфортную температуру в квартире.
Расчет производится согласно установленному в СНиП регламенту, для каждого типа радиатора одинаково. Обращаться к специалистам не имеет смысла, так как расчетная формула достаточно проста и вычисления можно осуществить самостоятельно.
Производите расчет для каждой комнаты отдельно, а не полностью для всей квартиры – так Вы сможете учесть особенности отопительных систем. Например, если у Вас угловая комната с большими окнами, то необходимо увеличить мощность теплоотдачи, а если в помещении установлены стеклопакеты, то теплопотери уменьшаются и можно сэкономить на количестве секций радиатора. Мощность секций указана в техническом паспорте прибора.
Давайте рассмотрим три способа расчета:
1. Стандартный:
При стандартном расчете используется формула, указанная в СНиП.
Согласно ей, для полноценного отопления 1 кв. м помещения со стандартной – 2,7 м – высотой потолков необходимо 100 Вт.
Теперь, как в школьных задачах по математике, давайте обозначим буквой К – количество секций радиатора, S – площадь помещения, P – мощность секции. Получаем формулу расчетов: K= Sх100/P.
Для примера, произведем расчет площади в 14 кв. м, при стандартной высоте потолков 2,7 м. Допустим, мощность одной секции радиатора равняется 160 Вт. К = 14х100/160 = 8,75 секций. Округляем полученное значение в большую сторону и получается, что нам понадобится радиатор из 9 секций.
Расчет для помещений с потолками более 3-х метров производится по формуле, в которую добавляется значение высоты потолочного перекрытия, обозначаемое H. Выглядит формула так: К = SхHх40/P. При тех же показателях S и P, что и в прошлом примере, К рассчитывается так: К = 14х3х40/160 = 10,5. Округляем полученное значение в большую сторону и получается, что нам понадобится радиатор из 11 секций.
2. Приблизительный:

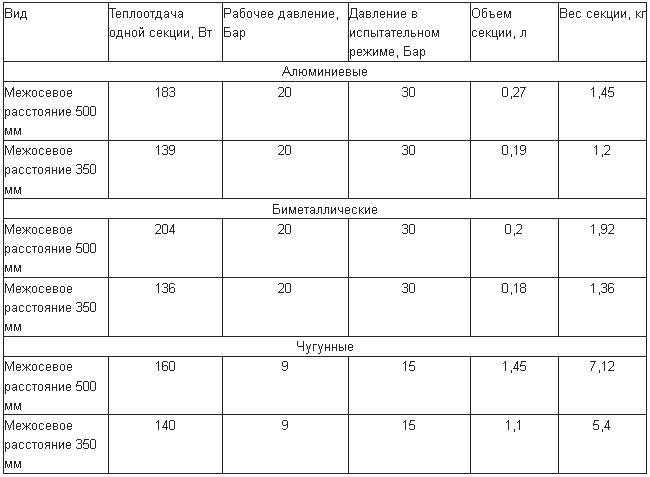

Такой расчет можно осуществить, исходя из технических характеристик прибора отопления, где говорится, что одна секция способна обогреть 1,8 кв. м помещения со стандартной высотой потолков. В этом случае формула будет выглядеть так: К = S/1,8.
Для примера возьмем ту же площадь помещения – 14 кв. м. Расчет будет выглядеть так: К = 14/1,8 = 7,8, то есть для этой комнаты понадобится радиатор из 8 секций.
3. Для нестандартного типа помещения:
Применяется объемный расчет помещения. Для обогрева 1 куб. м необходима мощность в 41 Вт.
В нашу формулу добавляется объем отапливаемой комнаты, обозначаемый V. Как его выяснить? Высота, помноженная на длину и ширину комнаты, дает значение объема помещения в кубических метрах. Давайте рассчитаем пример для комнаты с высотой потолков 3 м, длиной 5 м и шириной 4 м. V = 3х5х4= 60 куб. м. Полученное значение используем в дальнейших расчетах, а формула в этом случае будет выглядеть как К = Vх41/P.
Как и в первом случае, примем, что мощность одной секции равняется 160 Вт: К = 60х41/160 = 15,4 секций. Таким образом нам понадобится радиатор, состоящий из 16 секций.
Используя эти простые формулы, Вы легко сможете рассчитать необходимое количество секций радиатора для оптимального обогрева той или иной комнаты.
Расчет теплоотдачи радиаторов отопления по площади
Задача любой системы отопления является эффективная передача энергии от теплоносителя (горячей воды) в помещение. Обогрев одними трубами неэффективен, так как они имеют малую площадь нагреваемой поверхности. Для этого используют специальные элементы системы отопления – радиаторы.
Радиаторы предназначены для повышения теплопередачи накопившейся в системе тепловой энергии в помещение. Они представляют собой секционную или монолитную конструкцию, внутри которой циркулирует теплоноситель. Радиаторы подключаются последовательно или параллельно в системе отопления.
Содержание
- Основные характеристики радиатора отопления:
- Что такое теплоотдача и чем она определяется
- Самостоятельный расчет теплоотдачи
- Дополнительные факторы, влияющие на теплоотдачу
Основные характеристики радиатора отопления:
- Материал изготовления.
- Тип конструкции.
- Габаритные размеры (кол-во секций).
- Теплоотдача.
Последнее является существенным показателем, так как определяет фактическое количество энергии, передаваемое от поверхности радиатора в комнату.
Что такое теплоотдача и чем она определяется
Теплоотдача — это процесс передачи тепловой энергии от нагретого тела (радиатора) во внешнее пространство (помещение). Данный показатель измеряется в Вт. От чего же зависит теплоотдача?
[box type=»success» ]Основная задача радиаторов отопления – передача тепловой энергии от системы отопления в квартиру. Эффективность определяется теплопроводностью материала, т.е. тепловыми потерями.[/box]
Теплопроводность – это показатель, определяющий тепловые потери энергии, проходящей через материал определенного объема за 1 мин. Измеряется в Вт/(м*К).
В таблице 1 показаны коэффициенты теплопроводности для основных материалов изготовления радиаторов.
| Материал | Теплопроводность, Вт/(м*К) |
| Сталь | 58 |
| Алюминий | 230 |
| Чугун | 50 |
| Медь | 380 |
Чем выше этот показатель, тем меньше тепловых потерь будет при передаче энергии от теплоносителя в помещение. Как видно, лучший материал для изготовления радиаторов – это медь. Но из-за высокой стоимости и технологической сложности изготовления они менее всего популярны. Чаще используют стальные или алюминиевые модели. Нередко применение в конструкции сочетание вышеописанных элементов.
Каждый из производителей указывает мощность теплоотдачи для своих изделий. Она напрямую зависит от температуры воды в системе отопления на начальном (выход из котла) и конечном (ввод обратки в котел) отрезке и температуры в помещении.
Определяется по формуле:
Пример:
Практически все производители указывают величину перепада температуры в системе 90/70. Именно для этой величины определена теплоотдача в паспорте радиатора. Но если система высокоэффективная и теплоноситель не имеет большую тепловую разницу на входе и выходе?
Самостоятельный расчет теплоотдачи
Для проведения расчета теплоотдачи(Q) необходимо знать следующие параметры:
- ΔT – температурный напор системы.
- Коэффициент теплопроводности радиатора (k).
- Площадь секций (S).
Расчет мощности проводится по формуле:
Возьмем в качестве примера систему с эффективным нагревом теплоносителя и для комнатной температуры 22°С:
Далее, рассчитываем мощность теплоотдачи радиатора по показателям:
- Материал изготовления – сталь (k=52 Вт/(м*К).
- Площадь – 1,125*0,57= 0,64 м².
При этом необходимо учитывать и потери тепла в помещении, способ подключения радиаторов и место их установки.
Дополнительные факторы, влияющие на теплоотдачу
Помимо физических свойств радиаторов существуют и внешние показатели, которые могут существенным образом влиять на его КПД.
Первое, на что необходимо обратить внимание- это способы подключения радиаторов. На рисунке 1 показаны варианты подсоединения труб отопления и % потери энергии при этом.
Способы подключения радиаторовКак видно из рисунка, оптимальным является 1-й способ подключения, когда подводящий патрубок находится в верхней части радиатора, а выводящий -в нижней, на другой стороне системы. Но не всегда такой способ возможно сделать по факту, так как многое зависит от разводки отопительного трубопровода.
Так же существенное влияние оказывает и место установки радиатора относительно оконной конструкции. На рис. 2 показаны, как изменится теплоотдача в зависимости от монтажа.
Изменение теплоотдачи радиаторов (k)
При максимальной изоляции радиаторов происходит сохранение их теплоотдачи, так как энергия в результате отражения от дополнительных поверхностей частично возвращается на поверхность радиатора.
Но при этом понижается эффективность нагрева помещения. При планировании монтажа следует соблюсти «золотую середину». Для средних комнат (15-20 м²) предпочтителен открытый монтаж, с таким расчетом, чтобы подоконник закрывал радиатор на 2/3.
Выбор мощности радиатора зависит от характеристик помещения и отопительной системы. Применяя комплексный анализ и систему расчета можно подобрать оптимальный размер и мощность отопительного прибора. И тогда, даже при низких температурах на улице, в доме сохранится тепло и уют.
Как радиатор обогревает комнату?
Содержание
Когда радиатор не радиатор?
Самое забавное в радиаторах это то, что на самом деле они вовсе не радиаторы.
Шок-ужас – все это было большой жирной ложью!
Дело в том, что термин «радиатор» немного не соответствует тому, как они нагревают вашу комнату — на самом деле они не «излучают», но «конвертируют» и даже немного больше.
Так о чем же тогда речь?
Радиатор или конвектор, в чем разница?
Независимо от их материала или производства и совершенно независимо от их конструкции, подавляющее большинство радиаторов будут производить около 80% своего тепла за счет конвекции, а оставшиеся 20% будут излучаться через излучение (неплохой тип, не волнуйся).
Российский бизнесмен по имени Франц Сан Галли изобрел радиатор, хотя некоторые до сих пор оспаривают его утверждение.
Он назвал это «горячей коробкой», что является точным — хотя и несколько сбивающим с толку — описанием радиатора. Это — по этому простому определению — тепловой ящик, который возбуждает воздух вокруг себя, чтобы согреть его.
В США их называют «обогревателями» — что, справедливости ради, по отношению к нашим двоюродным братьям-янки, на самом деле является более точным термином, чем «радиаторы», потому что именно этим они и занимаются — нагревают.
Ученый, такой как г-н Франц Сан Галли, назвал бы тепло тепловой энергией, которая может перемещаться за счет теплопроводности, конвекции и излучения.
Собственный радиатор, стоящий на стене под окном, нагревает холодный воздух над ним, а с помощью сквозняков из окна конвекционные потоки разносят тепло по комнате.
Я лично считаю, что «горячая коробка» — это гораздо более подходящее прозвище для обозначения радиаторов, но, поскольку последнее прижилось уже некоторое время, я полагаю, что это случай «если он не сломан…»
Как мой радиатор обогревает мою комнату?
Конвекционные потоки возникают, когда воздух над вашим радиатором нагревается, затем охлаждается, а затем снова нагревается. Этот процесс происходит постоянно, пока у вас включено отопление, и ток перемещает тепло по комнате, делая ее приятной, теплой и подрумяненной.
Если говорить еще более научно, тепло создается за счет кинетической энергии.
Когда ваш радиатор нагревает воздух, это заставляет атомы вибрировать с более высокой частотой. По мере того, как больше воздуха проходит через дно и над «ребрами» радиатора, атомы продолжают вибрировать все быстрее и быстрее, и создается тепловая энергия.
Поскольку мы нагреваем газы – в данном случае воздух – этот процесс известен как конвекция.
Как ни странно, пол с подогревом можно было бы лучше назвать радиатором, так как эта система действительно излучает тепло по всему помещению. Более половины тепла, создаваемого UFH, излучается в виде излучения.
Максимальное использование вашего радиатора
Учитывая, что ваш радиатор работает, его блестящая металлическая задняя часть создает эти замечательные конвекционные потоки, пока вы смотрите на очки, вам обязательно нужно сохранять тепло внутри, чтобы экономить энергию. деньги и тепло.
Тепловая энергия, как Гудини, умеет убегать.
Он вырвется из вашей крыши, через ваши окна и стены, через любые бесконечно малые щели, какие только можно вообразить. Ваш бедный радиатор (или горячая камера, если хотите) работает так усердно, что вы решаете просто позволить всему этому огромному теплу и энергии выйти наружу.
Не делай этого!
Утепление чердака, изоляция полых стен и уход за окнами в хорошем состоянии заставят эти атомы биться в вашей гостиной вместо того, чтобы бродить по улице и растворяться в эфире.
Что в имени?
Хотя радиаторы на самом деле не излучают столько тепла, не имеет значения, что мы застряли с этим конкретным названием.
В наши дни у нас есть «ховерборды», которые даже не парят, классные доски, которые больше не черные, почти все рамки ворот в мировом футболе сделаны из алюминия, и все же мы все еще называем их «деревянными изделиями» и Гвинеей. свиньи никогда не были свиньями и не прибыли из Гвинеи, поэтому мы можем продолжать называть эти великие конвекторы тепла именем, которое мы знаем лучше всего, – радиаторами.
Хотя я полностью готов обратиться к нашим поставщикам с просьбой предоставить пару «горячих ящиков». Что вы думаете?
Можно ли назвать радиатор получше? Дайте нам знать в комментариях ниже.
И не забудьте зайти и поздороваться в социальных сетях — Facebook , Twitter и Linkedin .
Джон Лоулесс
Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating.
Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением. Он также победит вас в любом виде спорта, в котором используется кий!
