9 схем подключения с инструкциями

Содержание:

1. Нормативы и ограничения
2. Как подключить к центральному отоплению
3. Подключение от радиатора
4. Как подключить к котлу
5. Схема с трехходовым клапаном
6. Двухходовой клапан
7. Схема подключения через насосно-смесительный узел
8. Схема с терморегулирующим комплектом для одной петли
9. Как подключить к однотрубной разводке
10. Схема с узлом подмеса
11. Гидравлический разделитель

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите это видео на YouTube

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Смотрите это видео на YouTube

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

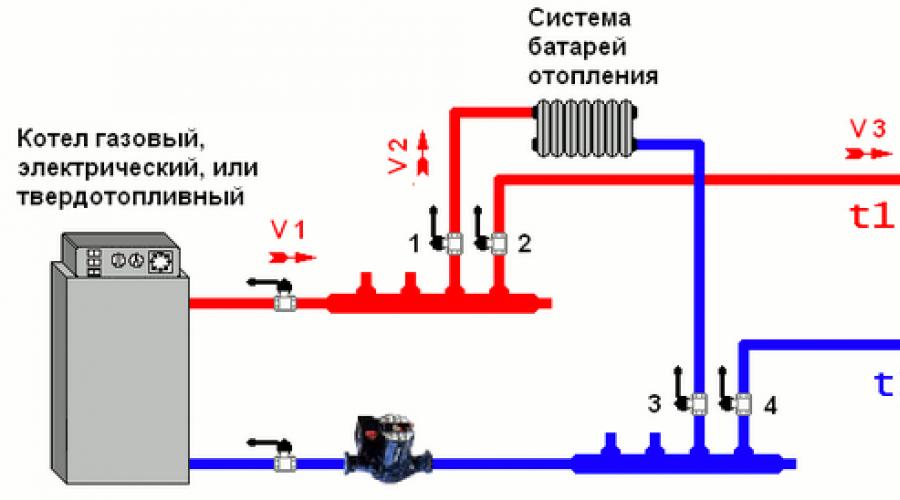

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Смотрите это видео на YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Смотрите это видео на YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео — работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Смотрите это видео на YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Монтаж однотрубной системы отопления с теплыми полами

Смотрите это видео на YouTube

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Смотрите это видео на YouTube

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

: Полы. Ламинат.Линолеум :: BlogStroiki

      Вопрос №10: Здравствуйте ,подскажите пожалуйста, в детском саду имеется отопление (однотрубная система). Необходимо к ней подключить два контура теплого пола от одной врезки (длинна трубы первого контура 40м.п., второго 70м.п.). можно ли это сделать при помощи насоса и модуля подключения контура теплого пола и как схематически подключить модуль. Заранее спасибо(Алексей      Ответ: Не самый лучший вариант с однотрубной системой отопления но внеся некоторые коррективы можно подключить ваш теплый пол. В общем чтобы теплоноситель двигался по контуру теплого водяного пола надо создать избыточное давление в нем, а это можно выполнить только с помощью циркуляционного насоса.

    Подключается контур теплого пола на подачу в него теплоносителя после циркуляционного насоса а выход (обратка ) с контура пола подключается перед насосом. В общем получается что контур теплого пола подключен к однотрубной системе отопления параллельно циркуляционному насосу. В этом случае насос создает давление в основном контуре системы отопления и в дополнительном контуре системы теплого пола.

    Регулировка температуры теплого пола и температуры воздуха в помещении осуществляется с помощью шаровых кранов и как вы уже упоминали  с помощью модуля подключения контура теплого пола.

    Теперь о вашем конкретном случае. Теплый контур водяного пола для однотрубной системы отопления не должен превышать 20-30 метров, иначе он просто не будет прогреваться и выполнять свою функцию как положено. У вас два контура и они превышают допустимую длину, значит надо делить первый на две, а второй на три равные части.

    Для этого надо изготовить самим или приобрести готовые распределительные коллекторные узлы и подключить каждый полученный контур к коллектору самостоятельно.

    Если у вас стоит задача подключить 110 метров погонных теплых полов используя одну врезку , то с помощью только одного циркуляционного насоса установленного в систему отопления как правило  возле котла отопления вам не обойтись . Вам надо врезаться в систему в той же комнате где смонтирован теплый пол, ставить еще насос (и на контур2х20метров и на 3х23 метра) и тогда сможете продавить необходимое количество теплоносителя с достаточной температурой.

    Это необходимо для того, что бы теплоноситель доходил до теплого пола с температурой не менее 45С, а основной недостаток однотрубной системы заключается в том , каждая батарея отопления включена в систему последовательно и поэтому забирает максимум температуры теплоносителя а последние в цепочке практически еле теплые.

    При прогреве теплые полы будут забирать максимум температуры у теплоносителя , поэтому батареи будут у вас еле теплые а после прогрева система стабилизируется.

    Теперь что касается модуля подключения теплых  водяных полов. Модуль как обычно монтируется  на середине контура пола, просто делается разрыв трубы и в него монтируют непосредственно сам модуль.

     Работает модуль по принципу независимого терморегулятора, установленная в нем термоголовка отключает и включает подачу теплоносителя в контур водяного теплого пола. Чтобы развоздушивать систему в модуле имеется автоматический воздухосброс. Монтируется обычно такой модуль возле входной двери в данное помещение на высоте 100см от пола, как раз там располагается термостат где должна быть максимально комфортная для организма человека температура.

   Выводы: чтобы ваши теплые полы работали их контура придется разделить, модуль не надо ставить, установите термостат и воздухосбрасывающий клапан в распределительный коллектор в каждом из помещений(на обратке).

Установить на коллекторе  обратки дополнительно по одному циркуляционному насосу. Удачи.



Добавлено: 12.02.2014 01:04

Планирование системы теплого пола

Содержание

• Введение
• Как работает пол с подогревом и что это такое?
• Что нужно для напольного отопления?
• Ключевые компоненты
• Пошаговое руководство по установке напольного отопления
• Сколько стоит установка теплых полов?
• Стоимость установки электрического теплого пола
• Стоимость установки водяного теплого пола
• 3 Различные типы систем напольного отопления
  • Теплый пол с водяным подогревом
  • Теплый пол с водяным подогревом
  • Система электрического обогрева
• Преимущества напольного отопления
  • #1 Экономичный
  • #2 Низкая стоимость обслуживания
  • #3 Эффективность и удобство использования
  • #4 Простота установки
  • #5 Компактность
  • #6 Свобода регулирования комнатной температуры
  • #7 Подходит для всех типов полов
  • #8 Совместимость с возобновляемыми источниками энергии
• Часто задаваемые вопросы
• Заключение



Введение

Система обогрева полов (UFHS) — это способ обогрева помещения лучистым теплом. Эта система создает источник тепла внутри пола, который, в свою очередь, излучается в помещение. Пол обогревается системой труб или кабелей, уложенных под напольное покрытие. Эта система разрабатывалась и совершенствовалась в течение многих лет, и со временем были использованы передовые методы, чтобы сделать ее более эффективной.

Систему подогрева пола можно установить для обогрева нового дома или в качестве системы модернизации с использованием труб/кабелей в существующем здании. UFHS в равной степени может использоваться для обогрева одной конкретной комнаты или всего дома, выбор за вами.

Все это звучит довольно увлекательно и легко выполнимо, но многое нужно для того, чтобы система заработала. Так что не волнуйтесь. Наша команда на складе напольного отопления готова подробно рассказать вам обо всех этапах.

К концу этой статьи вы будете хорошо знать, как спланировать систему подогрева пола.



Как работает пол с подогревом и что это такое?

Система подогрева пола работает, превращая ваш пол в источник тепла, который, в свою очередь, излучает теплый воздух, делая помещение теплым и уютным. Система эффективна, надежна и доступна по цене. В основном существует два типа систем напольного отопления: влажная/водяная система напольного отопления с использованием труб и электрическая система напольного отопления с использованием кабелей.



Работник в желтой форме устанавливает систему подогрева пола.

В обоих случаях гибкие трубки (трубы/кабели) закрепляются под полом, обеспечивая комфортный температурный режим в помещении. Системы работают, излучая тепло в помещение через пол.

Оба метода эффективны и надежны. Тот, который вы выберете, полностью зависит от вашего личного выбора, требований к пространству и бюджета.

Система подогрева пола имеет много преимуществ, и она становится все более популярной среди многих домовладельцев и строителей в Великобритании.

Ключевым аспектом напольного отопления поверх радиаторов является тот факт, что теплый пол нагревается снизу вверх. Простая ходьба по теплому полу вызывает ощущение тепла в теле, но тот факт, что пол излучает тепло прямо вверх по всем частям тела, делает систему обогрева более полезной и целенаправленной. Система теплого пола спроектирована так, чтобы быть наиболее эффективной в той части помещения, в которой находится тело человека, то есть от пола вверх.



Что нужно для напольного отопления?

Система обогрева пола проектируется специально в соответствии с размером и формой помещения, однако обычно состоит из общей группы компонентов.

Вот основные компоненты, которые обеспечат правильную работу вашего UFHS.



Основные компоненты

• Коллектор – Коллектор – это часть системы, отвечающая за забор теплой воды из котла или теплового насоса и распределение ее по гибким трубам системы отопления в полу на уровне пола. правильная скорость потока.
• Трубопровод – Коллектор – это часть системы, отвечающая за забор теплой воды из котла или теплового насоса и распределение ее по гибким трубам системы отопления внутри пола с правильным расходом.
• Коммутационный центр — Коммутационный центр в UFHS соединяет термостат, привод, бойлер и соединения насоса с одной точкой. Центр коммутации, по сути, является мозгом системы, а также позволяет легко подключать все компоненты, упрощая процесс установки.
• Термостат – Система подогрева пола поставляется с индивидуальными термостатами для каждой комнаты. Таким образом, вы можете установить желаемую температуру с программируемым временем включения/выключения в каждой комнате независимо друг от друга.



Пошаговое руководство по укладке теплых полов

Теперь, когда мы рассмотрели основы системы теплых полов и все, что требуется, давайте взглянем на пошаговое руководство по установка системы.

1. Первым шагом является теплоизоляция пола, что очень важно для повышения эффективности системы. Изоляция создает барьер, препятствующий движению тепла вниз, и гарантирует, что оно излучается только вверх. Изоляция для системы, встроенной в стяжку, обычно представляет собой жесткую плиту с фольгированным верхом.
2. Далее монтаж коллекторов теплого пола – обычно они прикручиваются к стене примерно на 400 мм от высоты пола.
3. После очистки изоляции или чернового пола от песка и грязи уложите трубы в соответствии с прилагаемой схемой труб, используя хомуты для труб, соблюдая расчетное расстояние между трубами, указанное на чертеже.
4. Подсоедините трубы к коллектору с помощью прилагаемых трубных соединителей.
5. Заполнить трубы водой и опрессовать.
6. Нанесите стяжку (жидкую самовыравнивающуюся или традиционную стяжку) поверх труб и изоляции.
7. Наконец, дайте стяжке высохнуть. После полного высыхания стяжки включите систему отопления на самую низкую температуру, а затем через несколько дней постепенно увеличивайте ее в соответствии с нашей инструкцией по вводу в эксплуатацию.

В нашем подробном руководстве по установке и вводу в эксплуатацию подробно описаны все вышеперечисленные этапы.



Сколько стоит установка теплых полов?

Влажная система, как правило, дороже, чем электрическая система, которая является весьма рентабельной. В среднем мокрая система может стоить около 90 фунтов стерлингов за квадратный метр, в то время как система электрического отопления стоит примерно 50 фунтов стерлингов за квадратный метр.

Общие расходы на пол с подогревом (система отопления, установка, материалы и плата за обслуживание) составят около 500 фунтов стерлингов – 8000 фунтов стерлингов .

Общая стоимость зависит от установленной системы отопления и площади покрытия. Электрическая система, как правило, будет стоить меньше, чем мокрая система.



Стоимость установки электрического подогрева пола

Стоимость установки электрического подогрева пола следующая:

Новостройка: от 50 до 75 фунтов стерлингов за квадратный метр.

Имущество в стадии ремонта: От 60 до 85 фунтов стерлингов за квадратный метр.



Стоимость установки водяного теплого пола

Стоимость установки водяного теплого пола следующая:

Новостройка: от 90 до 135 фунтов стерлингов за квадратный метр.

Существующая недвижимость в процессе ремонта: от 135 до 185 фунтов стерлингов за квадратный метр.



3 Различные типы систем напольного отопления

Существует два основных типа систем напольного отопления; мокрый и электрический. Однако мокрая система имеет еще две категории.



Теплый пол с водяным подогревом

В этой системе 16-миллиметровые трубы устанавливаются поверх изоляции, а затем сверху наносится слой стяжки. Затем стяжка высушивается и покрывается желаемым финишным покрытием.

Эта система управляется коллектором, который обычно размещается внутри шкафа. Плита перекрытия излучает тепло в теплой воде, спрятанной под системой подогрева пола.

Профи

• Энергоэффективная система
• Дешевая установка
• Значительно снижает счет за электроэнергию

Минусы

• Для установки системы может потребоваться демонтаж существующей стяжки пола
• Не подходит для существующей недвижимости



Теплый пол с водяным подогревом

Эта система является лучшей альтернативой встроенному в стяжку напольному отоплению в существующих зданиях, поскольку нет необходимости в капитальном ремонте существующей конструкции пола.

Включает в себя специальную систему, в которой трубы диаметром 12 или 16 мм устанавливаются в изолированные панели или зубчатые (пластиковые панели пола) поверх существующих стяжек пола.

Эти низкопрофильные системы обычно модернизируются UFHS в существующих объектах, а не в новостройках.

Плюсы

• Низкопрофильный
• Без демонтажа существующего пола
• Энергоэффективный
• Легко устанавливается

Минусы

• Дороже
• Модернизация изменит высоту пола



Электрическая система отопления

Электрическая система отопления дешевле, чем водяная система отопления, и оказывает минимальное влияние на высоту пола. Это делает его популярным выбором среди многих для обогрева своих комнат. Доступно множество вариантов, начиная от свободных кабелей, систем кабельных матов, систем из углеродной пленки и фольги.

Популярной электрической системой является система кабельных матов, которая состоит из сетчатого мата из стекловолокна с кабелем, предварительно прикрепленным к верхней части на правильном расстоянии. Этот коврик имеет клейкую нижнюю сторону, чтобы приклеить его к полу.

Электрическая система управляется термостатами для регулирования температуры и позволяет программировать время включения/выключения. Коврики тонкие и гладкие и укладываются прямо под плитку внутри плиточного клея.

Системы кабельных матов особенно удобны для использования под плиткой на кухнях и в ванных комнатах.

Pros

• Легко дооснащается
• Капитальный ремонт исходной конструкции пола не требуется
• Менее дорогая установка и первоначальные затраты
• Отлично подходит для отдельных помещений

Минусы

• Высокие эксплуатационные расходы





Преимущества теплых полов

Системы теплых полов становятся все более популярными среди домовладельцев из-за большого разнообразия преимуществ, которые они могут предложить. Конечно, есть первоначальная стоимость установки, но инвестиции начинают приносить плоды в течение нескольких месяцев.

Вот некоторые из преимуществ системы подогрева пола.



#1 Экономичность

Первоначальные затраты могут показаться выше, но через несколько месяцев система теплого пола окажется рентабельной. Эта современная система отопления более энергоэффективна, чем старые системы отопления.

Стандартные системы настенных радиаторов работают при температуре подачи в районе 65-70°С. Напротив, стандартная система теплого пола с бойлером обеспечивает циркуляцию воды при температуре около 50 градусов по Цельсию. Таким образом, еще до внедрения систем возобновляемой энергии мы могли видеть, что системы напольного отопления превосходят их по эффективности в силу того, что они требуют меньшего нагрева воды.

Если сравнивать только время нагрева с холодным помещением, то радиаторы будут нагревать помещение быстрее – примерно за 30 минут для хорошо изолированного помещения по сравнению с 1-2 часами для теплого пола. Однако начальное время нагрева может быть обманчивым, и радиатор обогревает помещение менее эффективно, с более высокими финансовыми затратами и с большим воздействием на нашу окружающую среду.

Как упоминалось ранее, для напольного отопления в первую очередь требуется более низкая температура подачи воды. Но еще одним важным фактором, который перевешивает эффективность напольного отопления, является его способность накапливать тепловую массу или накапливать тепло. Комбинация труб водяного теплого пола, уложенных в стяжку, создает высокоэффективную систему отопления, способную сохранять тепло и отдавать его в помещение в течение длительного времени после того, как лучший источник перестанет подавать горячую воду.
Это создание аккумуляции тепла (тепловой массы)

Водяные и электрические системы одинаково эффективны. Установка мокрой системы может стоить немного дороже, в то время как работа электрической системы может стоить дороже.

Оба они работают одинаково хорошо, так что выбор между ними является личным выбором.

Электрические системы лучше подходят для обогрева одной комнаты, а водяные системы более экономичны для обогрева всего дома.



#2 Низкая стоимость обслуживания

Как влажные, так и сухие системы просты в обслуживании. Одна из основных причин, по которой они являются предпочтительным выбором для отопления, заключается в том, что они требуют минимального обслуживания.

На складе напольного отопления мы поставляем установки с водяным питанием, сертифицированные по стандартам BS EN 1264, а наши продукты, одобренные WRAS, гарантируют качество, сертифицированное в Великобритании.



#3 Эффективность и удобство использования

Теплый пол считается более эффективным домашним отоплением из-за тепла, выделяемого со всей площади пола помещения, по сравнению с радиаторами, которые имеют более высокую непосредственную теплоотдачу. , однако гораздо более сфокусированы и, следовательно, могут не ощущаться на другой стороне площади пола. Напротив, пол с подогревом не оставит в этом отапливаемом помещении участков с холодными участками или сквозняками. Вдобавок к этому, пользователь может лучше контролировать использование своего напольного отопления, что дает вам возможность создать идеальную температуру для комфортной среды.

С точки зрения удобства использования напольного отопления, система управляется термостатами, которые могут быть размещены в разных зонах, что позволяет пользователю управлять обогревом определенных комнат, когда это необходимо, но не нагревать неиспользуемые комнаты, чтобы не тратить энергию. Это достигается за счет того, что пол с подогревом делится на зоны, что делает его более управляемым в соответствии с идеальной комфортной температурой, чем радиаторная система.

В отличие от традиционных радиаторов, системы напольного отопления не имеют острых краев или горячих поверхностей, о которых можно было бы получить ожоги и порезы. Они абсолютно безопасны и удобны в использовании. С этой системой обогрева нет необходимости предохранять малышей от травм.

Кроме того, нет возможности добраться до системы отопления; он надежно встроен под полы.



#4 Простота установки

Водяные и электрические системы подогрева пола аккуратны и просты в установке. Их можно устанавливать как в новостройках, так и в реконструируемых.

Для некоторых систем напольного отопления может потребоваться профессиональная установка, проверка и обслуживание. Мы предоставляем обширные знания и руководства по установке на каждой странице продукта и в нижней части страницы нашего веб-сайта, чтобы клиенты могли сами устанавливать наши системы отопления.



#5 Компактность

Одно из очевидных различий между радиаторами и теплыми полами – эстетическое. Радиатор занимает много места на стене, а затем может быть ограничительным для дизайна интерьера, считая стену непригодной для мебели. Полы с подогревом, напротив, встроены в конструкцию пола и, следовательно, невидимы и не оставляют необходимости учитывать их в дизайне интерьера, а все стены доступны для мебели.



#6 Свобода регулирования температуры в помещении

Одним из ключевых преимуществ системы подогрева пола является уровень контроля, доступный для каждого отдельного помещения.

UFHS управляется термостатами, которые могут быть размещены в различных зонах, позволяя пользователю управлять обогревом определенных комнат, когда это необходимо, но не нагревая неиспользуемые комнаты, чтобы не тратить энергию. Это достигается за счет того, что пол с подогревом делится на зоны, что делает его более управляемым в соответствии с вашим уровнем комфорта, в отличие от системы радиаторов, которая обычно полностью включена или полностью выключена.



#7 Совместимость со всеми типами полов

Хотите верьте, хотите нет, но система подогрева пола совместима со всеми типами полов. Будь то цемент, винил, инженерная древесина, ламинат, плитка и камень, независимо от выбранного вами покрытия пола, UFHS может быть эффективно установлен на него.



#8 Совместимость с возобновляемыми источниками энергии

Внедрение возобновляемых источников энергии и недавнее развитие технологии тепловых насосов сильно повлияли на проблему отопления в пользу систем подогрева полов. А причины просты. Тепловые насосы могут быть наиболее эффективными, подавая воду при более низких температурах. Снижение температуры на входе в систему отопления требует увеличения площади поверхности, излучающей тепло. Или, другими словами, если вы снижаете температуру потока, вам необходимо увеличить объем воды для компенсации.

Таким образом, переводя это на радиаторную систему, если вы снижаете температуру подачи, вы должны увеличить площадь поверхности радиатора — по сути, вы должны увеличить размер радиатора при проектировании системы. Поскольку радиаторы могут выглядеть неприглядно и ограничивать дизайн комнаты, занимая пространство на стене, недостаток дальнейшего увеличения их размера и, таким образом, уменьшения доступного пространства на стене очевиден. В противоположность этому, снижение температуры потока в системе подогрева пола гораздо проще осуществить, просто увеличив объем трубы в полу, тем самым увеличив объем воды.



Часто задаваемые вопросы о теплых полах

Какую температуру следует установить для моей системы теплых полов?

Система напольного отопления производит лучистое тепло, благодаря которому вы чувствуете себя комфортно даже при более низкой температуре воздуха, чем при более традиционной конвекционной системе. В нашей системе конструкция пола мягко прогревается до температуры 23-26°C, что создает большую излучающую поверхность.

Температуры в помещении выбираются индивидуально и устанавливаются на комнатном термостате. Как правило, 21-22°C считается средней температурой в жилом помещении. Системы обогрева пола в стяжке работают за счет нагрева стяжки, которая затем действует как аккумулятор тепла, что делает их очень эффективными в эксплуатации, а термостат будет циклически включаться и выключаться только для поддержания температуры внутри стяжки, которая затем излучается в комнату.

В регионах с самым суровым климатом может потребоваться немного более высокая температура, или люди, предпочитающие более теплую температуру, могут захотеть сделать то же самое, но все это легко регулируется с помощью комнатного термостата. Термостаты позволяют легко увеличивать или уменьшать температуру или программировать время включения/выключения.



Можно ли оставлять пол с подогревом на весь день?

Если вы живете в регионе с суровым климатом, то хорошей идеей будет оставить пол с подогревом на весь день. Это будет держать вашу комнату/дом в тепле на протяжении всего времени, пока вы там находитесь, и будет нагреваться быстрее, чем обычно, что сократит счет за электроэнергию. Как упоминалось ранее, системы напольного отопления In-Screed работают за счет нагрева стяжки, которая затем выступает в качестве теплового накопителя тепла, что делает их очень эффективными в эксплуатации, а термостат будет циклически включаться/выключаться только для поддержания температуры внутри стяжки, которая затем излучается в комната. Если вы отключите эти системы в самые суровые зимы, то повторный нагрев стяжки займет больше времени и будет стоить дороже, чем если бы стяжка оставалась теплой на несколько более низком уровне, а затем при необходимости включала нагрев.



Нужно ли отключать подогрев пола летом?

Нет необходимости включать отопление в теплую погоду. Несмотря на то, что работа системы в течение небольшого периода времени в периоды простоя обеспечит циркуляцию и не вызовет проблем при включении в зимние месяцы.



Можно ли поставить теплый пол в старом доме?

Да, мы поставляем множество вариантов решений для модернизации полов с подогревом, начиная от фрезерованных изоляционных панелей, цементных плит, пластиковых зубчатых панелей и систем из ДСП.



Чем напольное отопление отличается от радиаторов?

Стандартные системы настенных радиаторов работают при температуре подачи в районе 65-70°С. Напротив, стандартная система теплого пола с бойлером обеспечивает циркуляцию воды при температуре около 50 градусов по Цельсию. Таким образом, еще до внедрения систем возобновляемой энергии мы могли видеть, что системы напольного отопления превосходят их по эффективности в силу того, что они требуют меньшего нагрева воды.

Если сравнивать только время нагрева с холодным помещением, то радиаторы будут нагревать помещение быстрее – примерно за 30 минут для хорошо изолированного помещения по сравнению с 1-2 часами для теплого пола. Однако начальное время нагрева может быть обманчивым, и радиатор обогревает помещение менее эффективно, с более высокими финансовыми затратами и с большим воздействием на нашу окружающую среду.

Как упоминалось ранее, для напольного отопления в первую очередь требуется более низкая температура подачи воды. Радиаторы требуют обслуживания, такого как удаление воздуха из них. Это необходимая практика каждый год для поддержания эффективности радиаторов по всему дому. Помимо этого ежегодного выпуска воздуха, по словам инженеров по центральному отоплению, средний срок службы радиатора составляет от 8 до 12 лет. если радиатору более 10 лет, он может потерять эффективность и, следовательно, приведет к увеличению затрат на отопление дома с плохой изоляцией. С другой стороны, радиаторные системы становятся все более технологически совершенными, и исследования показали, что новый радиатор может быть в два раза эффективнее, чем его аналог 20-летней давности. По сравнению с этим, мы предлагаем до 50 лет гарантии на наши продукты для обогрева пола, включая наши трубы и коллекторы.

Радиаторы требуют технического обслуживания, например удаления из них воздуха. Это необходимая практика каждый год для поддержания эффективности радиаторов по всему дому. Помимо этого ежегодного выпуска воздуха, по словам инженеров по центральному отоплению, средний срок службы радиатора составляет от 8 до 12 лет. если радиатору более 10 лет, он может потерять эффективность и, следовательно, приведет к увеличению затрат на отопление дома с плохой изоляцией. С другой стороны, радиаторные системы становятся все более технологически совершенными, и исследования показали, что новый радиатор может быть в два раза эффективнее, чем его аналог 20-летней давности. По сравнению с этим, мы предлагаем до 50 лет гарантии на наши продукты для обогрева пола, включая наши трубы и коллекторы.



Заключение

Мы надеемся, что наше пошаговое руководство по планированию поможет вам понять потенциальные преимущества системы напольного отопления, а также то, как это энергоэффективный механизм, который, в свою очередь, не наносит вреда окружающей среде и снижает затраты на электроэнергию. .

Мало того, его довольно легко обслуживать, а со складом напольного отопления вам не нужно беспокоиться об установке, мы здесь, чтобы помочь со всем необходимым, от индивидуальных конструкций труб до информации о продукте и помощи от начала до завершения вашего проекта…

Системы напольного отопления являются более разумным, безопасным для здоровья и энергоэффективным вариантом, поэтому выбирайте их с умом, и вы получите выгоду и будете уверены в завтрашнем дне на долгие годы вперед.

Система теплого пола VS Radiator – HEATIT

Система теплого пола обеспечивает роскошное ощущение тепла во всем пространстве с помощью энергосберегающего способа.
Эта удивительно эффективная система распределения тепла использует всю площадь пола для обогрева дома вместо лучистого отопления от радиатора.

Что такое система подогрева пола?
Система «теплый пол» обеспечивает теплом все пространство, как следует из названия, от пола. Теплый пол идеально подходит для использования на твердых поверхностях пола, таких как бетонные плиты, промышленные полы, керамическая плитка или камень, которые часто остаются холодными. Лучистое тепло прогревает все тело через ступни и другие предметы в помещении, а не только воздух, как в случае классических систем отопления.
Теплый пол представляет собой скрытую установку, уложенную в бетонную стяжку пола, к которой сначала передается тепло, а затем к воздуху в пространстве над конструкцией пола. В зависимости от типа установки бывает гидравлический и электрический теплый пол.
Гидравлическая система является наиболее распространенным и наиболее экономичным типом системы теплого пола в кондиционерах с длительным отопительным сезоном. Тепловая вода циркулирует по трубам и излучает тепловую энергию через пол.
В электрическом обогреве пола тонкая электрическая панель, как и электрическая крышка, размещается под полом. Эти панели содержат термостойкие провода, обернутые в поддерживающий материал, управляемые термостатом и таймером. Этот теплый пол экономичен в установке и эксплуатации.
Электрический теплый пол можно установить на многих этажах, будь то новые бетонные полы, отремонтированные или деревянные полы. Электрическое отопление пола состоит из нагревательных кабелей или нагревательных сетей, управляемых электронным термостатом, и монтажных принадлежностей. Вы можете использовать этот способ обогрева полов как единственный источник отопления в помещении или как дополнительный обогрев, только теплый пол.

Что такое радиатор?
Радиаторное отопление можно отнести к классической системе отопления помещений. По способу монтажа трубных установок различают следующие системы:
• Классический радиатор.
• Скрытый радиатор.
• Комбинированные системы.
При классической радиаторной системе установка может производиться с медными или стальными трубами. Эта система имеет существенные преимущества, поскольку работоспособны любые модификации установки. Что касается недостатков, то это эстетический вид, потому что видна установка.
В скрытой радиаторной системе отопления выделяются функциональность и привлекательность. Трубные инсталляции укладываются в выравнивающий слой бетона или слой раствора на стены и совершенно незаметны. Трубы необходимо изолировать специальным слоем пеноизоляции, снижающим потери энергии и обеспечивающим беспрепятственное расширение.
Комбинированная система представляет собой комбинацию ранее упомянутых моделей. Эта комбинация подходит для помещений, где есть большие стеклянные поверхности или холодные напольные покрытия из керамики, камня или гранита.
Наиболее важное различие между ними
Распределение тепла
Система центрального отопления передает тепловую энергию по системе трубопроводов. Тепловая энергия нагретой горячей воды через поверхность радиатора передавалась воздуху в отапливаемом помещении. Воздух быстро нагревается и поднимается над поверхностью обогревателя к потолку. Система радиаторов поднимает тепло вверх на высоту головы, которое уходит дальше к потолку, чтобы вернуться вниз, как холодный поток вокруг ног.
Система подогрева пола обеспечивает приятное равномерное тепло вокруг ног, тела и головы. Поскольку он создает очень мягкий поток воздуха вверх, количество перемещаемой пыли значительно уменьшается, что создает более благоприятный микроклимат для людей, страдающих аллергией и астмой.
Поскольку теплые полы обогревают людей, а не окружающий их воздух, пользователи таких обогреваемых помещений обычно считают, что достаточно поддерживать температуру термостатов на несколько градусов ниже, чем при других видах отопления. Эти факторы означают, что система подогрева пола может сэкономить владельцам от 10 до 30 процентов расходов на отопление в ежемесячных счетах по сравнению с обычными системами отопления.
Установка
• Установка системы теплого пола — возможна практически везде. Помимо установки внутри помещения, возможна и внешняя установка теплых полов. Очень важно предусмотреть установку теплых полов на этапах проектирования. При строительстве зданий учитывается монтаж теплоизоляции и высота потолков. Теплые полы поднимают высоту пола на определенные размеры и, в зависимости от системы, также уменьшают высоту потолка, поэтому важно планировать вовремя. Большинство систем напольного отопления предполагают укладку матов с подогревом на пол, а затем их покрытие.
• Установка радиатора отопления — ответственная задача, от качества выполнения которой зависит работа всей системы. Чтобы избежать затопления квартиры и протечки соединений, следует знать порядок и правила установки отопительного прибора. Что касается однотрубной системы, то теплоноситель поступает по одной трубе ко всем батареям и в итоге возвращается в нее после того, как она остынет. Этот вариант является самым простым в установке и поэтому используется во всех высотных зданиях. В двухтрубной системе хладагент проходит по одной трубе, но отдельно ко всем батареям. Здесь все радиаторы нагреваются равномерно, а охлажденная вода проходит по отдельной трубе в котел, где снова нагревается. Система, использующая коллектор, прежде всего, на дачах, гораздо сложнее.
