Термоголовки на радиаторы. Конструкционные особенности и принцип действия. Выбор и монтажные работы ☛ Советы Строителей На DomoStr0y.ru

Содержание

• Конструкционные особенности и принцип действия
• Особенности выбора
• Особенности проведения монтажных работ
• Что в итоге

Устройство систем автономного отопления в квартире или в загородном доме выполняется с тем расчётом, чтобы готовый результат характеризовался эффективностью, надежностью и экономичностью эксплуатации. Добиться такого результата позволяет термоголовка для радиатора отопления. Основной задачей этих устройств является поддержание требуемых температурных параметров в пределах того или иного помещения.

Не знаете, стоит ли ставить термоголовку? На самом деле, есть альтернативные решения. Например, можно своими руками установить на подводке к отопительному прибору запорно-регулирующую арматуру (шаровый кран или конусный вентиль).

Внешнее отличие ручных и автоматических регуляторов температуры

Но, это решение имеет больше недостатков, чем преимуществ:

• Регулировать подачу теплоносителя шаровым краном можно в положении «закрыто» и «открыто», в то время как для оптимального контроля необходимы промежуточные регулировки.
• При открывании шарового крана может произойти гидравлический удар, который, в свою очередь, способен спровоцировать повреждение радиатора.
• Регулировка отопительного прибора с применение конусных вентилей и шатровых кранов выполняется только вручную, что менее удобно, в сравнении с автоматической регулировкой посредством термоголовки.

Перечисленные недостатки нехарактерны для термоголовок (термостатов). Следовательно, эти устройства гарантируют комфорт регулирования теплоотдачи, обеспечивая более экономную эксплуатацию отопления, что особо актуально для автономных систем.

Реклама

Конструкционные особенности и принцип действия

Стандартный комплект для нижнего подключения радиатора с термоголовкой

На рынке представлен широкий ассортимент оборудования для регулировки и контроля отопления. Все эти изделия отличают такие характеристики, как качество сборки, применённые при производстве материалы, типоразмеры и конфигурация и разумеется цена.

В качестве примера рассмотрим, что собой представляют изделия одного из наиболее востребованных и распространённых брендов — Danfoss.

Устройства конструктивно представляют собой узел, основными элементами которого является термостат и радиаторный клапан под термоголовку. Изделия, представленные в модельном ряду, отличаются компактными габаритами и продуманной конструкцией.

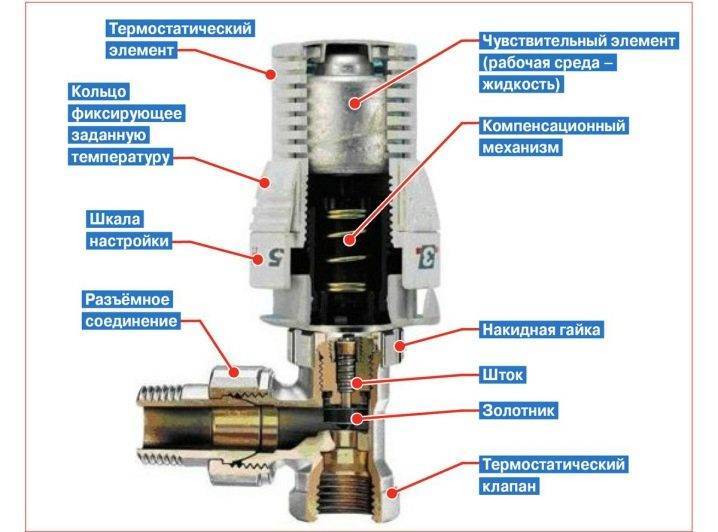

Схема устройства термостатов

Принцип работы термоголовки для радиаторов следующий:

• Сильфон заполнен жидкостью или легкоиспаряющимися парами, а потому срабатывает, когда температура и соответственно давление воздуха в помещении достигает определенных параметров.
• За счет увеличения давления в устройстве увеличиваются размеры сильфона. В итоге, золотник клапана постепенно перекрывает отверстие, через который проходит теплоноситель.
• Клапан перекрывает отверстие, пока температура воздуха в помещении не понизится, после чего давление вновь падает и клапан открывает подачу воды в отопительный прибор.
• И наоборот, если температура воздуха в помещении слишком низкая, принцип работы термоголовки для радиатора отопления заключается в более широком открывании клапана. В результате, нагретая вода проникает в контур прибора в большем объёме и заданный баланс температурных параметров нормализуется.

Важно: Не стоит думать, что температура теплоносителя может повлиять на работу термостата.Сильфон изолирован от воды, проходящей в отопительный прибор и реагирует исключительно на колебание температурных показателей воздуха.Так или иначе, чтобы исключить воздействие отопительного прибора устанавливать термостат нужно в горизонтальном положении чтобы сильфон располагался как можно дальше от батареи.

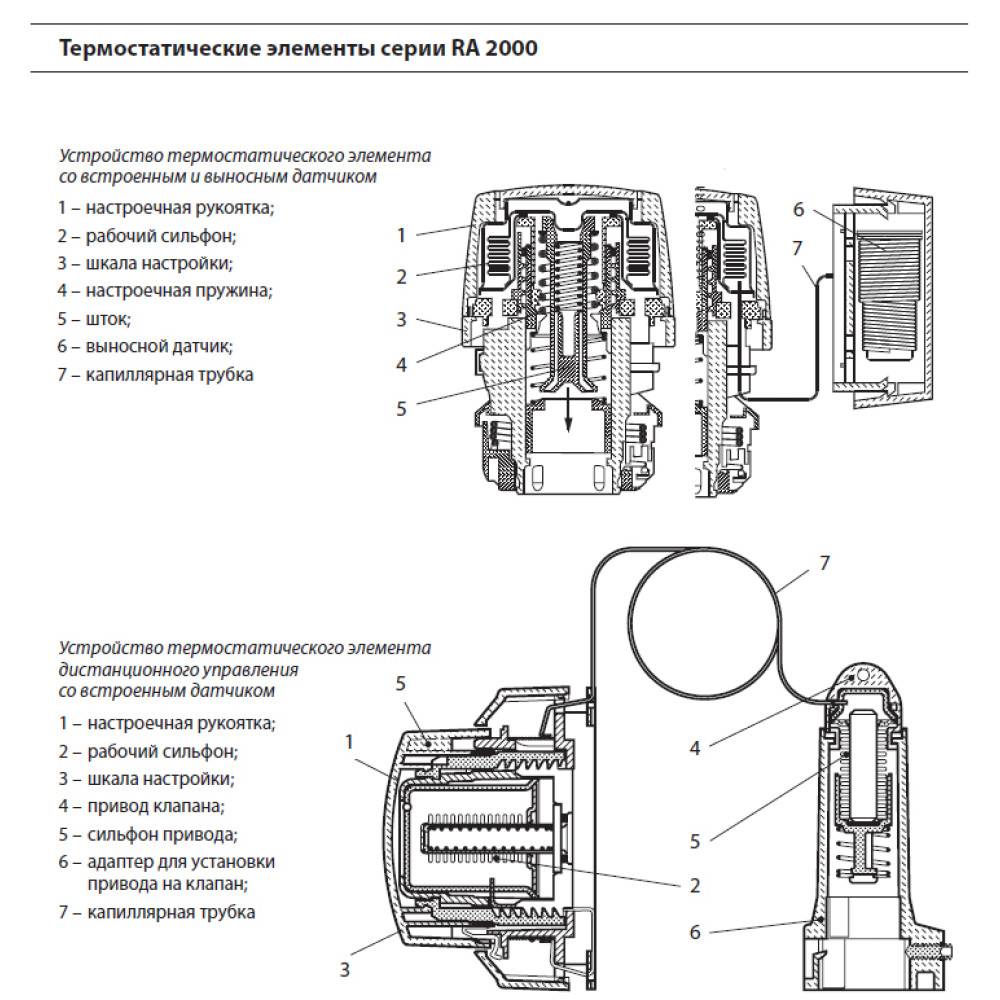

Схема устройства клапана

Элементом, от которого зависит эффективность работы всего устройства, является клапан, который регулирует прохождение воды в батарею.

Клапаны подразделяются на прямые и угловые модификации и могут быть выполнены в RTD-N и RTD-G типовых решениях. Подбор того или иного исполнения определяется типом отопительной системы, а типоразмеры клапана определяются в зависимости от диаметра поперечного сечения трубки, по которой в контур подаётся теплоноситель,

На фото пример монтажа на подводке

Исполнение RTD-G характеризуется более высокой пропускной способностью, а потому такие клапаны применяются при обустройстве:

• однотрубных отопительных систем,
• отопительных систем любого типа в многоэтажных домах советской планировки,
• двухтрубных систем, не оснащенных циркуляционным насосом отопления.

Исполнение RTD-N характеризуется меньшей пропускной способностью и применяется при обустройстве:

• двухтрубных отопительных систем, оснащённых циркуляционным насосом,
• двухтрубных отопительных систем в зданиях новой планировки.

Важно: Монтаж термостатов в однотрубных системах предполагает обязательное наличие байпаса между горизонтальными трубами (подводками).

Особенности выбора

Пример терморегулирующего устройства в виде заглушки

Итак, мы узнали, как устроена и как работает термоголовка на радиаторе отопления, осталось определиться с особенностями выбора устройства.

Одним из наиболее важных критериев, которые необходимо учесть при выборе термостата является тип его заполнения.

В продаже представлены модификации и со следующим типами заполнения:

• Жидкостные устройства, которые отличаются более точным срабатыванием, что позволяет более точно определять изменения температуры и восстанавливать изначальный баланс.
• Газонаполненные устройства от жидкостных аналогов отличаются меньшей инертностью. Это качество никак не сказывается на точности работы устройства, но позволяет сделать срабатывание на изменение температуры более оперативным.

Таблица расхода топлива бытовыми котлами с установленным термостатом

Перед тем как определиться с выбором той или иной модификации, необходимо иметь общее представление о том, как установить термоголовку на радиатор. То есть, нужно понимать, как расположить измерительный узел относительно радиатора.

Например, модельный ряд популярных в РФ термоголовок Danfoss производятся в различных конструктивных исполнениях:

с встроенным или выносным датчиком и т. д.

Термостат с электронной регулировкой

Модели с интегрированным датчиком наиболее распространены из-за компактных габаритов и эргономичной конфигурации.

В этом случае установка термоголовки на радиатор отопления выполняется с учетом следующих рекомендаций:

• При монтаже узла в вертикальном положении возможны погрешности в эксплуатации. Поэтому для вертикальной установки целесообразно применять оборудование, с выносным датчиком, которое будет более точным в работе, несмотря на тепловое воздействие от конвекционных потоков.
• Устройства с интегрированным датчиком должны устанавливаться таким образом, чтобы этот узел располагался строго горизонтально.

Установка термостата с выносным датчиком целесообразна в следующих случаях:

• Когда отопительный прибор прикрыт плотной шторой и восходящие потоки могли бы негативно сказаться на работе встроенного датчика.
• Когда термостат установлен на сквозняке и это может привести к сбоям в его работе.
• Когда монтаж термостата в горизонтальном положении затруднён и его можно установить только вертикально.

Важно: Перед тем как правильно установить термоголовку на радиатор, убедитесь в том, что капиллярная трубка (неотъемлемый элемент в составе устройства) имеет достаточную длину.

Модели с дистанционным управлением целесообразно применять в том случае, если отопительный прибор недоступен для пользователя, например, прикрыт декоративным кожухом несъемного типа. В иных случаях использование этих высокотехнологичных устройств мало оправдано, так как их цена достаточно высока.

Особенности проведения монтажных работ

Устанавливая термостат на биметаллические, стальные алюминиевые или чугунные радиаторы следует придерживаться следующих правил.

• Для корректной работы устройства, располагать его необходимо таким образом, чтобы не затрудняло циркуляцию воздуха, восходящего от отопительного прибора. То есть, большинство термоголовок устанавливается в горизонтальном положении, что позволяет исключить тепловое влияние извне от отопительного оборудования.
• Устанавливая радиаторный кран с термоголовкой, располагаем его так, чтобы стрелка, нанесенная на корпус клапана, совпадала с направлением течения воды в системе отопления.
• Устройства со встроенными датчиками нецелесообразно устанавливать, если:

Единственный инструмент, который потребуется для монтажа

Инструкция проведения монтажных работ не предполагает использование специализированного инструмента. Потребуются обычный разводной ключ и фум-лента из расходных материалов.

Клапан устанавливаем на входном отверстии радиатора. Как уже было сказано, учитываем направление теплоносителя и направление стрелки на корпусе устройства. Регулировку температуры выполняем в соответствии с инструкцией производителя.

В среднем настроечный диапазон составляет от 10 до 26 ˚С, в результате есть возможность достичь оптимального баланса температуры в различных помещениях. То есть, в комнатах поменьше выставляем более низкую температуру, а в комнатах с большей площадью устанавливаем более высокую температуру.

Что в итоге?

Теперь, когда мы имеем общее представление о том, что такое кран с термоголовкой для радиатора и как он устроен, можно сделать отопительную систему в своем доме или квартире более эффективной и экономичной.

Остались какие-либо вопросы, требующие пояснений? Больше полезной информации можно найти, посмотрев видео в этой статье.

SALUS TRV10RAM термоголовка для радиатора отопления

Купить в один клик

Укажите номер телефона и менеджер перезвонит Вам

Поделиться:

Настоящая Политика конфиденциальности является составной частью Пользовательского соглашения Сайта и действует в отношении всей информации, в том числе персональных данных Пользователя, получаемых Администрацией Сайта в процессе работы Пользователя с Сайтом, исполнения Пользовательского соглашения  и соглашений между Администрацией сайта и Пользователем. Использование Сайта означает безоговорочное согласие Пользователя с настоящей Политикой конфиденциальности и указанными в ней условиями обработки его персональных данных; в случае несогласия с этими условиями Пользователь должен воздержаться от использования Сайта.

Перед использованием Сайта Пользователю необходимо внимательно изучить настоящую Политику конфиденциальности.

1. ПЕРСОНАЛЬНЫЕ ДАННЫЕ

1.1. Предоставление в любой форме (регистрация на Сайте, осуществление заказов, подписка на рекламные рассылки и тд.) своих персональных данных Администрации сайта, Пользователь выражает согласие на обработку персональных данных Администрацией сайта в соответствии с Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.

1.2. Обработка персональных данных осуществляется в целях исполнения Пользовательского соглашения и иных соглашений между Администрацией сайта и Пользователем.

1.3. Обработка персональных данных производится исключительно на территории Российской Федерации, с соблюдением действующего законодательства Российской Федерации.

1.4. Согласие Пользователя на обработку его персональных данных дается Администрации сайта на срок исполнения обязательств между Пользователем и Администрацией сайта в рамках Пользовательского соглашения или других соглашений между Пользователем и Администрацией сайта.

1.5. В случае отзыва согласия на обработку персональных данных Пользователя, Пользователь уведомляет об этом Администрацию Сайта письменно или по электронной почте. После получения данного уведомления Администрация Сайта прекращает обработку персональных данных Пользователя и удаляет.

1.6. Сайт не имеет статуса оператора персональных данных. Персональные данные Пользователя не передаются каким-либо третьим лицам, за исключением случаев, прямо предусмотренных настоящей Политикой конфиденциальности.

2. МЕРЫ ПО ЗАЩИТЕ ПЕРСОНАЛЬНЫХ ДАННЫХ

2.1. В своей деятельности Администрация сайта руководствуется Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.

2.2. Администрация сайта принимает все разумные меры по защите персональных данных Пользователей и соблюдает права субъектов персональных данных, установленные действующим законодательством Российской Федерации.

2.3. Защита персональных данных Пользователя осуществляется с использованием физических, технических и административных мероприятий, нацеленных на предотвращение риска потери, неправильного использования, несанкционированного доступа, нарушения конфиденциальности и изменения данных. Меры обеспечения безопасности включают в себя межсетевую защиту и шифрование данных, контроль физического доступа к центрам обработки данных, а также контроль полномочий на доступ к данным.

3. ИЗМЕНЕНИЕ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ

3.1. Администрация сайта оставляет за собой право в одностороннем порядке вносить любые изменения в Политику конфиденциальности без предварительного уведомления Пользователя. Актуальный текст Политики конфиденциальности размещен на данной странице.

принцип работы и инструкция по правильной установке

Обеспечение комфортной температуры в доме – важная задача. Для его реализации используются различные приспособления, в том числе и термоголовки на радиаторе отопления. Они позволяют контролировать температуру нагрева в помещении и эффективнее использовать теплоноситель. Для эффективной работы важно правильно подобрать устройство. Для этого нужно знать как можно больше информации о свойствах и характеристиках устройства.

Содержание

1. Особенности конструкции
2. Разновидности термоголовок
3. Правила установки
4. Последовательность установки
5. Особенности настройки
6. Распространенные ошибки
7. Критерии выбора

Особенности конструкции

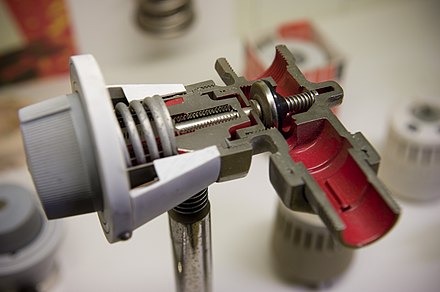

Конструкция термоголовки

Термоголовка состоит из следующие части:

• корпус;
• сильфон;
• запорный механизм;
• толкатель;
• склад;
• пружина;
• уплотнения;
• крепеж.

Клапан отвечает за количество пропущенного теплоносителя.

Обычно материал корпуса – прозрачный или цветной пластик. Сильфоны изготавливаются из латуни или стали. Пружины из нержавеющей стали отвечают за открытие и закрытие штока. Один ставит шток в исходное положение после закрытия клапана, а другой после открытия.

В верхней части корпуса имеется фиксирующая деталь. Он позволяет исправить настройки. Чтобы элемент не прилипал, рекомендуется демонтировать термоголовки после окончания отопительного сезона.

Разновидности термоголовок

Существует 3 группы термоголовок:

• ручные;
• электронный;
• механический.

Все они выполняют одну и ту же функцию, отличается только принцип работы.

Руководство Термоголовки внешне похожи на кран. Вращением регулятора достигается нужный показатель на охлаждающей жидкости. Их устанавливают вместо классических шаровых кранов. Они отличаются надежностью и низкой стоимостью. Минусом являются неточные настройки и неудобство использования. Также регулятор может разболтаться из-за частого использования.

Электронный термостат

Механический Термоголовки имеют более сложную конструкцию. При этом заданная температура поддерживается автоматически. В его основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газообразном состоянии. Когда температура поднимается выше заявленной нормы, шток начинает двигаться. Участок канала сужается, снижается пропускная способность и снижается температура до заявленного значения. К достоинствам механических регуляторов можно отнести простоту использования, точность регулировки, автоматическую настройку режима. Недостатком является более высокая стоимость.


Электронные модели работают от батареек. Шток перемещается под действием микропроцессора. Обладают расширенным функционалом – установка температуры по времени и дням недели, определение режима в помещении, отсутствие отопления при отсутствии жильцов в доме. Основные недостатки таких изделий – высокая стоимость, необходимость замены элементов питания. Достоинства – простота использования, полная автоматизация процесса, широкий температурный диапазон.

Правила установки

Термоголовка должна быть установлена ​​правильно. Производители дают следующие рекомендации по подключению:

• Корпус должен быть защищен от прямого воздействия УФ-лучей. В противном случае нарушается точность работы.
• Термоголовка должна быть открыта. Не размещайте его за мебелью, защитными коробками или другими препятствиями.
• Устройство нельзя размещать над системой отопления. Тогда будет отмечено несоответствие температуры.
• Трубопровод не должен давить на клапан.
• При установке пульт выставляется на максимум. Перед самой установкой движение воды в контуре блокируется, а затем жидкость сливается.
• Установка разрешается только параллельно полу в горизонтальном положении. Термоголовка не может быть установлена ​​вертикально.

После этого можно приступать к установке.

Последовательность монтажа

Схема подключения термоголовки к аккумулятору

Монтаж термоголовки начинается с резки труб. Его необходимо проводить на небольшом расстоянии от радиатора. Далее демонстрируется старая запорная арматура, стержни вентилей отделяются и вкручиваются в пробки аккумуляторов.

Затем собирается и монтируется трубопровод и соединяются трубы с боков от батарей. Поворотом рычага устанавливается необходимый температурный режим. Термостатическая головка для радиаторов может быть установлена ​​на входе или выходе системы.

При выборе места установки необходимо руководствоваться рекомендациями производителя. В основном высота установки составляет 0,4-0,6 метра от пола. Именно на это значение и калибруется температурный режим. Этим критериям соответствует топ-корм. Если она ниже, нужно настроить термоголовку на более холодную температуру.

Особенности индивидуальной настройки

Для правильной работы клапана термостата радиатора необходимо выполнить предварительную настройку. Требуется включить отопление в помещении и закрыть двери и окна. В определенную точку ставится термометр, после чего производятся настройки. Схема настройки устройства следующая:

• Поверните термоголовку влево до упора. Это откроет поток охлаждающей жидкости.
• Ожидание повышения температуры на 5-6°С по сравнению с той, которая была в помещении.
• Повернуть направо до упора.
• Ожидание снижения температуры до начальной. Постепенно ослабьте клапан. Остановить вращение в случае положительного шума или нагрева радиатора.

Последнее установленное положение является оптимальным и соответствует комфортной температуре.

Распространенные ошибки

Правильная установка требует внимательности от мастера на каждом этапе работы во избежание ошибок. Самая распространенная проблема – вертикальное положение головы. Приводит к тому, что помещение перестает нагреваться, так как сам термостат нагревается от поступающего воздуха.

Часто выбирается неправильное место установки. Не устанавливайте регулятор в точке, где температура воздуха сильно отличается от средней по помещению. Из-за неправильного выбора места установки использование термоголовки теряет смысл.

Критерии выбора

Электронная беспроводная термоголовка с WiFi

Изделия для контроля температуры производятся многими известными компаниями. К ним относятся Buderus, Danfoss, Oventrop. У них есть свои офисы во всех крупных городах.

Для подбора лучшего устройства следует опираться на следующие критерии:

В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно приобрести отдельно. В частности, для радиаторов Rifar и Kermi термостат необходимо приобретать отдельно. Устройства Danfoss очень популярны.

Также стоит заранее выбрать, какая термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики более удобна, но подходит не для всех типов батарей.

Для чугунных нагревателей подходят только модели с ручной регулировкой. Это связано с теплоемкостью материала и его высокой инерционностью.

виды, принцип работы + правила установки

Устройство типа термоголовки для радиатора отопления предназначено для регулировки температуры нагрева. С его помощью можно эффективнее расходовать охлаждающую жидкость и экономить средства.

Гарантированный эффект от использования – правильный выбор. Для этого нужно иметь максимум информации об этих устройствах.

Из этой статьи вы узнаете о существующих типах термоголовок, устройстве, принципе работы и правилах их установки на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей такого оборудования.

Содержание статьи:

• Особенности строения термоголовки
• Виды термоголовок и принцип их работы
  • Что такое ручные термоголовки?
  • Особенности механических термоголовок
  • Чем отличаются электронные термоголовки?
• Правила установки термоголовки
  • Рекомендации по подключению
  • Последовательность установки прибора
  • Особенности настройки
• Каковы критерии выбора термоголовки?
• Обзор популярных брендов
  • Ранг № 1 — Danfoss
  • Ранг № 2 — Марка Oventrop
  • Ранг № 3 — Thermo
  • 4 место – Caleffi Producer
  • 5 место – Salus
• Выводы и полезное видео по теме

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса , а сильфон, запорный элемент, толкатель, шток (запорный конус), возвратная пружина, уплотнительные и крепежные элементы.

Количество охлаждающей жидкости, прошедшей в радиатор, контролирует клапанное устройство. Этот пункт дополняет большинство продуктов.

Корпус изготовлен из пластика методом горячей штамповки. Он может быть как прозрачным, так и цветным – от белого до черного. Сильфон изготавливается из латуни или оцинкованной стали. В большинстве моделей корпус термоголовки для установки на радиаторы и совместимый.

Наибольшей скоростью реакции на колебания температуры обладает такой сильфонный наполнитель, как газовый конденсат.

Две пружины из нержавеющей стали помогают открывать и закрывать шток. Один из них возвращает шток в исходное положение после закрытия клапана, а второй после его открытия

На корпусе в самом верху запорный элемент. Необходимо зафиксировать настройки. Если настройки не менялись в течение длительного периода или если подвижные элементы устройства неактивны, они могут заедать.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки с клапанов сразу после окончания отопительного сезона. Когда термостатические вентили рассчитаны на давление от 4 атм, вероятность заедания значительно снижается.

Есть такое понятие, как «гестоз» головы. Чем он меньше, тем быстрее реагирует прибор на изменение температуры.

Типы термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три типа термостатических головок:

• ручные;
• механический;
• электронный.

Функции у всех одинаковые, но методы реализации разные. В зависимости от последнего параметра они имеют разные возможности.

Что такое ручные термоголовки?

По конструкции термостатические головки дублируют стандартный кран. Поворачивая регулятор, можно регулировать количество транспортируемого по трубопроводу теплоносителя.

Установив термостат всего на 1° ниже, вы сможете сэкономить 6% от суммы, которую вам придется платить за электроэнергию за год в год

Вместо этого установите их на противоположных сторонах радиатора. Они надежны и недороги, но управлять ими придется вручную, а каждый раз поворачивать вентиль, полагаясь исключительно на свои ощущения, не очень удобно. В основном такие термоголовки устанавливаются на чугунные батареи.

Если шток клапана переключать несколько раз в день, маховик клапана ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и поддерживают заданную температуру в автоматическом режиме.

В основе устройства лежит сильфон в виде небольшого гибкого цилиндра. Внутри находится температурный агент в жидком или газообразном виде. Как правило, он имеет высокий коэффициент теплового расширения.

Как только установленный температурный показатель превышает норму, под воздействием внутренней среды, сильно увеличившейся в объеме, шток приходит в движение.

В результате сечение прохода через термоголовку сужается. При этом снижается пропускная способность аккумулятора, а, следовательно, и температура теплоносителя до заданных параметров.

При охлаждении жидкости или газа в сильфоне цилиндр теряет свой объем. Шток поднимается, увеличивая дозу охлаждающей жидкости, проходящей через радиатор. Последний постепенно прогревается, баланс системы восстанавливается и все начинается сначала.

Положительный результат будет только при наличии термостатов во всех комнатах и ​​на каждом радиаторе.

Более популярны устройства с сильфоном, заполненным жидкостью. Хотя реакция газов протекает быстрее, технология производства достаточно сложна, а разница в точности измерений составляет всего 0,5%.

Механический регулятор удобнее в использовании, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует множество моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала.

Термостатическая головка монтируется по направлению к помещению. Это повысит точность измерения температуры.

Если нет условий для такой установки, установите термостат с внешним датчиком. Капиллярная трубка длиной от 2 до 3 м соединяется с термоголовкой.

Целесообразность использования выносного датчика обусловлена ​​следующими обстоятельствами:

1. Обогреватель размещается в нише.
2. Радиатор имеет глубину 160 мм.
3. Термоголовка спрятана за жалюзи.
4. Большая ширина подоконника над радиатором, при этом расстояние между ним и верхом батареи менее 100 мм.
5. Балансировочное устройство расположено вертикально.

Все манипуляции с радиатором будут производиться с ориентацией на температуру в помещении.

В чем разница между электронными термоголовками?

Так как помимо электроники такой терморегулятор имеет батарейки (2 шт.), он больше по габаритам, чем предыдущие. Запас перемещается здесь под воздействием микропроцессора.

Эти устройства имеют большой набор дополнительных функций. Так, они могут устанавливать температуру по часам — ночью в помещении будет прохладнее, а к утру температура повысится.

Можно запрограммировать индикаторы температуры на отдельные дни недели. Не снижая уровень комфорта, можно существенно сэкономить на отоплении дома.

Хотя заряда аккумуляторов хватает для работы на несколько лет, за ними все равно нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с опцией выносного датчика. Ограничивает температуру до установленного значения. Регулируется от 60 до 90°

При установке на радиатор Термоголовка будет бесполезна. В этом случае нужен контроллер с датчиком, фиксирующим внешнюю температуру.

Правила установки термоголовки

Точка подключения при установке термоголовки на радиатор не зависит от ее типа. В любом случае, это труба, которая напрямую подает теплоноситель к аккумулятору.

Чтобы устройство работало правильно, вокруг него должен непрерывно циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по подключению термоголовки.

Несмотря на это, есть общие условия установки:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае устройство не будет работать точно.
2. Термоголовка должна быть открыта. Она не должна быть скрыта никакими защитными коробами, мебелью.
3. Устройство не должно находиться над трубами отопления. В этом случае будет несоответствие температуры в помещении и области вокруг головы.
4. Если прибор практически изолирован, нужно устроить или поставить перепускной клапан в районе подающей трубы и обратки.
5. Соединительная трубка не должна давить на корпус клапана.

При установке регулятор термоголовки должен быть установлен на максимум. Это обеспечит правильную работу устройства. Непосредственно перед монтажом движение воды или др. в контуре нужно перекрыть, после чего слить.

Вертикальная установка термоголовки запрещена. Он должен быть параллелен полу. Это положение гарантирует, что на него не повлияет теплый воздух.

Последовательность установки прибора

Установка должна начинаться с обрезки труб, которая выполняется путем небольшого отступления от радиатора. Следующим шагом является демонтаж существующих клапанов. Далее хвостовики отделяют от клапанов и вкручивают их в пробки радиатора.

Установите трубопровод на место, собрав его, соедините трубы. Остается отрегулировать температуру, поворачивая ручку термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется затягивать гайки крепления термоголовки, так как материалы, из которых она изготовлена, достаточно мягкие. Для этого лучше использовать динамометрический ключ

Важно, чтобы стрелка на корпусе указывала в сторону течения горячей жидкости в системе. Иначе работа проделана напрасно, ничего не получится. Термоголовка может быть установлена ​​как на входе, так и на выходе.

Не следует пренебрегать рекомендациями производителей относительно уровня установки прибора, так как он откалиброван на температуру на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все аккумуляторы имеют верхнюю подачу; он также может быть ниже. При отсутствии подходящего по высоте образца выход на настройку термоголовки на более низкую температуру.

Так как пол холоднее, а в приборе установлена ​​температура, которая должна быть в верхней части батареи, в помещении будет жарко. Чтобы этого не делать, можно установить термоголовку с выносным датчиком. Есть такой вариант, как самостоятельная настройка регулятора.

Особенности настройки

Для нормальной работы устройства требуется предварительная настройка. Перед этим включают отопление и изолируют помещение, закрыв дверь.

В определенный момент устанавливается термометр и запускается настройка:

1. Поверните термоголовку в левую сторону до упора, чтобы полностью открылся поток теплоносителя.
2. Ждут, пока температура поднимется на 5-6° по сравнению с начальной.
3. Поверните голову вправо до упора.
4. Когда температура падает до нужного значения, клапан постепенно откручивается. Они прекращают вращение при появлении шума в радиаторе и прогреве кузова.

Последнее положение термоголовки соответствует комфортной температуре. Ее будут постоянно поддерживать.

В конструкцию электронных термоголовок входят встроенные программы. Они позволяют устанавливать температуру с большой точностью – до 1 градуса

Описанная последовательность подходит для большинства устройств. Если он другой, то оформить его несложно, так как в паспорте все подробно описано.

По каким критериям выбирать термоголовку?

Термостатические устройства производятся многими производителями.

Чтобы сделать правильный выбор, необходимо руководствоваться следующими критериями:

1. Термоклапан, к которому будет крепиться головка . Так как соединение может быть клипсовым или резьбовым, на этот момент нужно обратить внимание. Если производитель тот же, то проблем не будет.
2. Тип резьбового соединения на самой головке . Он может быть в виде орешка с жалюзи или просто круглым. В первом случае при монтаже необходим дополнительный инструмент для обжима соединения. Во втором – все гораздо проще.
3. Наличие “юбки” . С ней голова смотрится лучше, так как закрывает рабочую зону.
4. Производственный материал . Самыми дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
5. Качество пластика . Некоторые производители, чтобы удешевить свою продукцию, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет эстетичный вид.
6. Тип рабочего элемента . Выбор придется сделать между жидкостью, газом, электронным и парафином.
7. Плавность вращения . Ручка должна вращаться плавно. Это признак хорошего качества. Всевозможные потрескивания, скрипы и задиры говорят о некачественном товаре.
8. Градуировка и длина шкалы . У большинства моделей она находится в пределах +5 – +30°С. Если шкала расположена по всему периметру головы, ее можно быстро стереть.
9. Наличие антивандального кожуха . Защищает от несанкционированного доступа к настройкам.
10. Дизайн . Поскольку термоголовки в основном расположены на виду, важен их внешний вид и цветовое решение.

Полный комплект, состоящий из термоклапана и термоголовки, не является обязательным. Эти устройства можно приобрести отдельно.

Газонаполненные сильфоны не слишком чувствительны к внешним источникам тепла. Это несомненный плюс, но его стоимость намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, выигрывает во многом, но не всегда эффективна. Нет смысла его крепить. Этот материал очень теплоемкий, а так как масса аккумулятора большая, то он обладает большой инертностью. Корректно работать здесь может только головка ручного типа.

Обзор популярных брендов

Правильным решением при покупке термоголовки будет ориентироваться на известных производителей. Незнакомая торговая марка с неизвестной историей – большой риск зря потратить деньги.

Вы можете смело приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных компаний.

1-е место — Danfoss

Уже более 60 лет компания Danfoss занимается производством термоголовок. Это датский производитель; по его лицензии продукция производится и в России.

Ассортимент оборудования для автоматизации систем отопления концерна Danfos богат и отвечает передовым технологиям. Контролировать работу и регулировать термоголовки можно удаленно с помощью смартфона для этого

Чаще всего спрашивают термоголовку RTS Everis. Это сильфонное изделие, заполненное жидкостью. Прямым креплением сопрягается с фирменными термоклапанами. Для остальных нужен переходник.

Протестируйте существующие виды термоголовок марки в следующем видео:

Ранг №2 – Марка Oventrop

Термоголовки Oventrop из линейки Uni пользуются большим спросом у потребителей. Они оснащены жидкостным сильфоном. Они присоединяются к термоклапану с помощью накидной гайки. Температуру можно установить в пределах от +7 до +28 °C.

Возможно полное закрытие. Головки рассчитаны на максимальную температуру в системе +100 – +120°С – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой компании. Их можно подключать без адаптера к другим устройствам со встроенным клапаном и соответствующей резьбой

. Установите их на термостатические клапаны с подходящим соединением. На головах многих серий есть специальная маркировка для слабовидящих, антивандальный кожух.

3-е место – Thermo

Высокую оценку получили потребители продукции Swiss Thermo, в частности, модели Royal Thermo RTE 50. 30. Имеет широкий диапазон регулировки – от +6 до +28°С, низкое значение гистерезиса – 0,55 градуса. Есть нулевое положение.

Для корректной работы охлаждающая жидкость должна иметь температуру не выше 100°С. Соединение с клапаном – накидная гайка.

Термоголовки термо надежные, качественная сборка. Среди предложений есть модели с выносным датчиком

4-е место – Caleffi Producer

Итальянский производитель Caleffi поставляет широкий ассортимент термоголовок для радиаторов. Caleffi 210000 является программируемым. Он оснащен цифровым ЖК-индикатором температуры. Помимо значения температуры, показывает время, дату, установленную дневную программу.

При покупке оборудования для систем отопления обязательно запрашивайте у продавца сопроводительные документы, гарантию от производителя и инструкцию к товару

При программировании на неделю можно установить 3 уровня температуры: «Комфорт», «Эконом», «Антизамерзание». Установите эту головку в тандеме с клапанами Keleffi.

Место №5 – Salus

Немецкая компания Salus также пользуется заслуженной репутацией. Например, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью установки температурного режима на неделю. Температурный диапазон – +5 – +40°С.

Питание от 2-х элементов АА. Дисплей имеет функцию подсветки и отображения параметров температуры, а также уровня заряда элементов.

Новая разработка – беспроводная мини термоголовка, работающая от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создать комфортный микроклимат в помещении, находясь при этом на другом конце города или другой страны. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.

Выводы и полезное видео по теме

Устройство и назначение термоголовки подробно описано в следующем видео:

Стоит ли устанавливать термоголовку на батареи? Об этом подробно рассказал один из пользователей в своем видео обзоре:

Термостатический клапан и головка в действии:

Контур отопления с термоголовкой более удобен в использовании. Это устройство увеличивает срок службы оборудования, входящего в систему отопления, повышает ее пожарную безопасность.

Благодаря преимуществам этих относительно простых устройств и их 20-летнему сроку службы их стоимость невелика. Чтобы купить действительно качественный товар, узнайте, есть ли сертификат на выбранное устройство .

Используете ли вы термоголовки для нагревательного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавьте фотографии, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после установки термоголовок.
