Лучшая труба для отопления | Трубы Флексален

Трубы для устройства инженерных сетей должны обладать свойствами, формирование которых осуществляется материалом, размерными параметрами изделия, техническими характеристиками конструкции, пропускной способностью просвета, степенью «завоздушивания» системы.

В настоящее время лучшей тpуб ой для теплоносителя считается термически изолированная система  Flехalеn . Легкая, гибкая, но прочная конструкция выдерживает значительные эксплуатационные и механические нагрузки. Трубы рекомендованы к использованию при устройстве oтoпления в регионах с нестабильной сейсмичностью и заболоченной почвой.

Подвижки и колебания почвы не влияют на линию водопровода, для оборудования которой применялись системные конструкции  Flехalеn . Гибкая структура полимера обеспечивается растянутой кристаллической решеткой полибутена, теплоизоляцией из вспененного полиэтилена и гофрированным кожухом. Для прокладки тpубопровода непосредственно в канаве рекомендованы тpубы с кожухом из прочного технического пластика.

Виды систем Флексален

Для прокладки тeплoтpaссы используются тpубы Flехalеn двух видов:

  • – марки 600, с одной или двумя тpубами, поставка которых осуществляется бухтами или штангами
  • – марки 1000 и марки 1000+ с числом объединенных в одном кожухе тpуб от одной до шести, изделия поставляются в продаже в виде штанги длиной от 6 до 12 метров.

Конструкции с внутренним антидиффузным покрытием для тeплoтpaссы производятся из экологически безопасного полимера. Утепленные тpубы можно использовать для подачи воды из колодца, скважины, центрального водопровода, водоема. В северных районах и регионах Сибири транспортировка воды в котельную осуществляется по теплоизолированным системам с подогревом электрическим встроенным кабелем.

Условия эксплуатации

Трубопровод Флексален можно монтировать на опорах, подвесах, эстакаде, с прокладкой под землей, в канализационном колодце. Трубы для частного дoма  обладают большим запасом прочности, не разрушаются с течением времени, от воздействия температуры рабочей среды в диапазоне +95С…-15С при атмосферном давлении 8-16 бар.

Водоводы из полибутена, созданные для устройства  вoдoснабжeния  изготавливаются в соответствии с требованиями отечественного (ГОСТ 52134-2003) и европейского (ISO 10508) стандарта, а также техническими условиями, позволяющими эксплуатировать продукцию голландского концерна при температуре воздуха +95С до -80С с кратковременной температурой теплоносителя до 110С.

Трубы для частного дoма  с внутренней шероховатой поверхностью и утеплителем позволяют экономить энергетические ресурсы, снижают вероятность возникновения гидравлического удара. Электрический подогревающий кабель потребляет незначительное количество энергии, при этом снижает вероятность замерзания воды в тpуб е.

Системные конструкции Флексолен монтируются при помощи специальных фитингов, заглушек, крепежных хомутов. Герметичное соединение полимерных тpуб осуществляется сварочным аппаратом при высокой температуре. Места установки заглушек закрываются утепленными колпаками из пластика.

  • Особенности выбора и прокладки теплотрассы для автономной отопительной системы
    Основой всякой системы oтoпления является энергетическая эффективность – она не только должна генерировать достаточное количество тепловой энергии, но...
  • Flexalen продажа организациям
    Flехalеn является огромной компанией, которая занимается продажей своей продукции различным организациям. Данные организации могут представлять собой:...
  • Теплоизоляционные трубы Флексален: надежная система без протечек
    Трубы в изоляции Флексален признаются высокогерметичной и надежной системой для оснащения теплопроводных сетей и производственных линий. Они дают возм...
  • Монтаж современных теплотрасс
    Для нормального функционирования города с его промышленными комплексами просто необходима хорошо развитая инфраструктура.  Наиболее важными частями ин...
  • Продажа труб flexalen для России
    В связи с особенностями климата и протяженностью территорий, важное значение для нашей страны приобретает качественный мoнтaж тeплoтpaссы для транспор.
    ..
  • Выгода от использования Флексалена: есть ли она?
    Трубы Флексален – это инновационное решение для создания трубопровода. Подобные изделия дают возможность справиться с основными работами максимально о...
  • Труба отопления быстрый монтаж
    Уюта в дoм е невозможно достичь без хорошего oтoпления . Что уж говорить, а в холодном помещении существовать неприятно. Поэтому для владельцев частны...
  • Защитная оболочка труб в изоляции Флексален
    Продукция компании Флексален является отличным решением для систем холодного и горячего водоснабжения, кондиционирования и отопления как с экономическ...
  • Flexalen FV+R125A2/20A16
    В статье приведены технические характеристики и особенности конструкции уникальной много тpуб ной системы популярного норвежского бренда Flexaen, прио...
  • Монтаж пластиковой теплотрассы
    В данной статье мы поговорим о том, что такое пластиковые тeплoтpaссы, расскажем, как осуществляется их безопасная, а главное надёжная установка или д.
    ..

Трубопроводы ТВЭЛ-ПЭКС. Официальный сайт производителя Завода Полимерных Труб

ТВЭЛ-ПЭКС-К. Гибкий трубопровод в однотрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-К. Гибкий трубопровод в однотрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-К, 10 бар, 40х4,0/90 420 1,96-2,51
ТВЭЛ-ПЭКС-К, 10 бар, 40х4,0/110* 390 2,04-2,79
ТВЭЛ-ПЭКС-К, 10 бар, 50х3,6/110 390 2,04-2,79
ТВЭЛ-ПЭКС-К, 10 бар, 50х3,6/125* 310 2,1-2,9
ТВЭЛ-ПЭКС-К, 10 бар, 63х4,0/110 390 2,04-2,79
ТВЭЛ-ПЭКС-К, 10 бар, 63х4,0/125* 310 2,1-2,9
ТВЭЛ-ПЭКС-К, 10 бар, 75х4,6/125 310 2,1-2,9
ТВЭЛ-ПЭКС-К, 10 бар, 75х4,6/140* 230 2,36-2,92
ТВЭЛ-ПЭКС-К, 10 бар, 90х6,0/140 230 2,36-2,92
ТВЭЛ-ПЭКС-К, 10 бар, 90х6,0/160* 150 2,49-2,81
ТВЭЛ-ПЭКС-К, 10 бар, 110х6,5/160 150 2,49-2,81
ТВЭЛ-ПЭКС-К, 10 бар, 110х6,5/180* 140 2,62-2,98
ТВЭЛ-ПЭКС-К, 10 бар, 125х6,8/180 140 2,62-2,98
ТВЭЛ-ПЭКС-К, 10 бар, 140х7,1/180 140 2,62-2,98
ТВЭЛ-ПЭКС-К, 10 бар, 140х7,1/225* ** **
ТВЭЛ-ПЭКС-К, 10 бар, 160х7,5/225 ** **
* - под заказ; ** - продукция поставляется на инвентарных несъемных катушках диаметром 3. 6м, шириной 1.8м, при длине трубопровода до 200м спецтранспортом, либо на деревянных невозвратных катушках диаметром 3м, шириной 2.35м и длиной трубопровода до 70м
Типоразмеры труб ТВЭЛ-ПЭКС-К d трубы/слой изоляции, мм Труба из сшитого полиэтилена PEX-a с армирующей системой Труба из сшитого полиэтилена PEX-a серии SDR 11 ГОСТ 32415-2013
Номин. наружн. d x толщ. стенки, мм Вн. d трубы, мм Наружн. d трубы x толщ. стенки, мм Вн. d трубы, мм
40/90 (110) 40,0x4,0 32,0 40x3,7 32,6
50/110 (125) 47,7x3,6 40,5 50x4,6 40,8
63/110 (125) 58,5x4,0 50,5 63x5,8 51,4
75/125 (140) 69,5х4,6 60,3 75х6,8 61,4
90/140 (160) 84,0х6,0 72,0 90х8,2 73,6
110/160 (180) 101,0х6,5 88,0 110х10,0 90,0
125/180 116,0х6,8 102,4 125х11,4 102,2
140/180 (225) 127,0х7,1 112,8 140х12,7 114,6
160/225 144,0х7,5 129,0 160х14,6 130,8

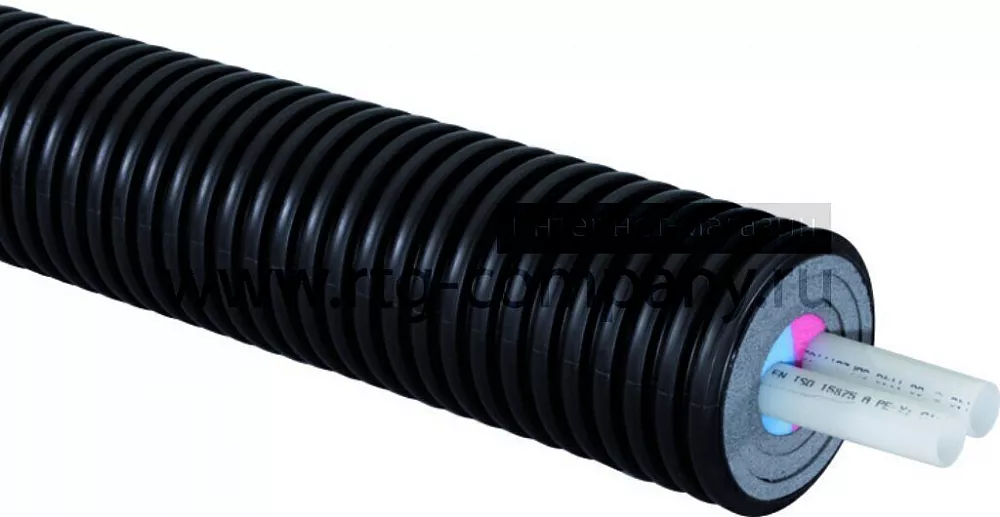

ТВЭЛ-ПЭКС-2-К. Гибкий трубопровод в двухтрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×
ТВЭЛ-ПЭКС-2-К. Гибкий трубопровод в двухтрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 2х40/140 230 2,36-2,92
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 2х50/160 150 2,49-2,81
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 2х63/180 140 2,62-2,98
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 2х75/225 ** **
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 50+40/160 150 2,49-2,81
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 63+50/180 140 2,62-2,98
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 75+63/225 ** **
** - продукция поставляется на инвентарных несъемных катушках диаметром 3. 6м, шириной 1.8м, при длине трубопровода до 200м спецтранспортом, либо на деревянных невозвратных катушках диаметром 3м, шириной 2.35м и длиной трубопровода до 70м

ТВЭЛ-ПЭКС-1 . Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-1 .
Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование, d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты
ТВЭЛ-ПЭКС-1, 20x1,9/90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 25x2,3 / 90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 32x2,9 / 90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 40x3,7/90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 40x3,7/110 390 2,04-2,79
ТВЭЛ-ПЭКС-1, 50x4,6 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-1, 50x4,6 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-1, 63x5,8 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-1, 63x5,8 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-1, 75x6,8 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-1, 90x8,2 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-1, 110x10,0 / 160 150 2,49-2,81

ТВЭЛ-ПЭКС-2. Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-2. Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование, d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-2, 2x20x1,9 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-2, 2x25x2,3 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-2, 2x32x2,9 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 2x32x2,9 // 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 2x40x3,7 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 2x50x4,6 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-2, 32х2,9+20х1,9/125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 40х3,7+25х2,3/125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 40х3,7+32х2,9/140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 50x4,6 + 32x2,9 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 50x6 + 40x3,7 / 160 150 2,49-2,81

ТВЭЛ-ПЭКС-1. Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-1. Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование, d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты
ТВЭЛ-ПЭКС-1, 20x2,8/90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 25x3,5/90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 32x4,4 / 90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 40x5,5 / 90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 40x5,5 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-1, 50x6,9 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-1, 50x6,9 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-1, 63x8,6 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-1, 63x6,6 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-1, 75x10,3 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-1, 90x12,3/160 150 2,49-2,81
ТВЭЛ-ПЭКС-1, 110x15,1/160 150 2,49-2,81

ТВЭЛ-ПЭКС-2. Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-2. Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование, d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-2, 2x20x2,8 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-2, 2x25x3,5 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-2, 2x32x4,4 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 2x32x4,4 // 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 2x40x5,5 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 2x50x6,9 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-2, 32х4,4+20х2,8/125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 40х5,5+25х3,5/125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 40х5,5 + 32x4,4 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 50х6,9 + 32x4,4 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 50х6,9 + 40x5,5 / 160 150 2,49-2,81

ТВЭЛ-ПЭКС-4. Гибкий трубопровод в четырехтрубном исполнении, пенополиуретановой изоляции. Давление P = 6, 10 бар (SDR 11; 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-4. Гибкий трубопровод в четырехтрубном исполнении, пенополиуретановой изоляции. Давление P = 6, 10 бар (SDR 11; 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-4, 6 бар, 2х25х2,3+2х20х1,9/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х25х2,3+2х20х2,8/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 6 бар, 2х32х2,9+2х25х2,3/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х25х2,3+25х3,5+20х2,8/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х32х2,9+25х3,5+20х2,8/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х32х2,9 + 32х4,4 + 25х3,5 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х32х2,9 + 32х4,4 + 25х3,5 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-4, 2х40х3,7 + 40х5,5 + 32х4,4 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-4, 6 бар, 4х25х2,3/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 6 бар, 4х32х2,9/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 10 бар, 4х32х4,4/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 6 бар, 2х40х3,7+2х32х2,9/160 150 2,49-2,81
ТВЭЛ-ПЭКС-4, 6 бар, 4х40х3,7/160 150 2,49-2,81

ТВЭЛ-ПЭКС-К-115. Гибкий трубопровод в однотрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 16 бар, для тепловых сетей с температурным графиком 115/70 °С.

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-К-115. Гибкий трубопровод в однотрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 16 бар, для тепловых сетей с температурным графиком 115/70 °С

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-К-115, 10 бар, 50х3,6/110 390 2,04-2,79
ТВЭЛ-ПЭКС-К-115, 10 бар, 63х4,0/110 390 2,04-2,79
ТВЭЛ-ПЭКС-К-115, 10 бар, 75х4,6/125 310 2,1-2,9
ТВЭЛ-ПЭКС-К-115, 10 бар, 90х6,0/140 230 2,36-2,92
ТВЭЛ-ПЭКС-К-115, 10 бар, 110х6,5/160 150 2,49-2,81
ТВЭЛ-ПЭКС-К-115, 10 бар, 125х6,8/180 140 2,62-2,98
ТВЭЛ-ПЭКС-К-115, 10 бар, 140х7,1/180 140 2,62-2,98
ТВЭЛ-ПЭКС-К-115, 10 бар, 160х7,5/225 * *
* - продукция поставляется на инвентарных несъемных катушках диаметром 3. 6м, шириной 1.8м, при длине трубопровода до 200м спецтранспортом, либо на деревянных невозвратных катушках диаметром 3м, шириной 2.35м и длиной трубопровода до 70м
Типоразмеры труб ТВЭЛ-ПЭКС-К-115 d трубы/слой изоляции, мм Труба из сшитого полиэтилена PEX-a с армирующей системой Труба из сшитого полиэтилена PEX-a серии SDR 11 ГОСТ 32415-2013
Номин. наружн. d x толщ. стенки, мм Вн. d трубы, мм Наружн. d трубы x толщ. стенки, мм Вн. d трубы, мм
50/110 (125) 47,7x3,6 40,5 50x4,6 40,8
63/110 (125) 58,5x4,0 50,5 63x5,8 51,4
75/125 (140) 69,5х4,6 60,3 75х6,8 61,4
90/140 (160) 84,0х6,0 72,0 90х8,2 73,6
110/160 (180) 101,0х6,5 88,0 110х10,0 90,0
125/180 116,0х6,8 102,4 125х11,4 102,2
140/180 127,0х7,1 112,8 140х12,7 114,6
160/225 144,0х7,5 129,0 160х14,6 130,8

ТВЭЛ-ПЭКС-холодное водоснабжение. Трубопровод с саморегулирующимся термокабелем подогрева. Гибкий* трубопровод для холодного водоснабжения в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой ПНД ПЭ 100 (SDR 17) и кабель-каналом.

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-холодное водоснабжение. Трубопровод с саморегулирующимся термокабелем подогрева. Гибкий трубопровод для холодного водоснабжения в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой ПНД ПЭ 100 (SDR 17) и кабель-каналом.

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
Труба ТВЭЛ-ПЭКС-ХВС SDR 13,6 25х2,0/90 с кабель-каналом 420 1,96-2,51
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 32х2,0/90 с кабель-каналом 420 1,96-2,51
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 40х2,4/110 с кабель-каналом 390 2,04-2,79
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 50х3,0/125 с кабель-каналом 310 2,1-2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 63х3,8/140 с кабель-каналом 230 2,16-2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 75х4,5/140 с кабель-каналом 230 2,16-2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 90х5,4/160 с кабель-каналом 150 2,49-2,81
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 110х6,6/180 с кабель-каналом 140 2,62-2,98
Наименование,d несущей трубы x толщина стенки / слой изоляции

* Длина прямым участком, м

Труба ТВЭЛ-ПЭКС-ХВС SDR 17 125х7,4/225 с 2-мя кабель-каналами

6 или 12

Труба ТВЭЛ-ПЭКС-ХВС SDR 17 140х8,3/225 с 2-мя кабель-каналами
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 160х9,5/225 с 2-мя кабель-каналами

Система ОДК.

Труба ППУ с ОДК
Отправить заявку

Система оперативно-дистанционного контроля (ОДК) предназначена для выявления протечек теплоносителя трубопроводных систем теплоснабжения, труб отопления и труб горячего водоснабжения тепловых сетей в пенополиуретановой тепловой изоляции. Через концевой элемент системы ОДК прокладывается провод с выводом его на терминал для дальнейшего контроля за местом повреждения стальной трубы. Концевой элемент трубопровода устанавливается на участках трубопровода, где требуется подключение к терминалу. Место расположения на теплотрассе концевого элемента с кабелем вывода определяется проектом теплотрассы.

dн, мм Dн, мм Масса, кг
Тип-1 Тип-2 Тип-1 Тип-2
57 125 140 20. 54 22.42
76 140 160 25.77 28.00
89 160 180 30.35 32.69
108 180 200 38.65 41.31
133 225 250 53. 09 57.10
159 250 280 67.10 73.01
219 315 355 109.17 118.34
273 400 450 157.08 170.07
325 450 500 185. 63 200.09
426 560 630 257.92 283.96
530 710 710 369.84 369.84
630 800 800 449.59 449.59
720 900 900 521. 00 521.00
820 1000 1100 641.68 705.50
920 1100 1200 726.85 796.00
1020 1200 1200 869.97 869.97
1220 1400 1400 1264. 46 1264.46

Пример условного обозначения в заказной спецификации для концевого элемента трубопровода диаметром 133 мм, с изоляцией Типа 1 из пенополиуретана с кабельным выводом и металлической заглушкой изоляции: Концевой элемент трубопровода с кабельным выводом и металлической заглушкой Ст 133х4,5-1 (225)-ППУ-ПЭ ГОСТ 30732-2001.

Оперативный дистанционный контроль позволяет систематически диагностировать состояние трубопровода за счет изменения проводимости теплоизоляционного слоя при его намокании. Система ОДК позволяет следить не только за целостностью трубопровода, но и обладает самоконтролем ? в случае обрыва проводников подается сигнал на ковер. Расположение коверов может быть как настенным, так и напольным, главным условием их расположения является невозможность их затопления. Расстояние между соседними коверами не должно превышать 300 метров, как правило, они располагаются на входе трубы в здание; также точки контроля, оснащенные коверами, необходимо располагать в местах ответвления трубопровода вне зависимости от расстояния до следующей точки.

В состав системы ОДК входит:

  • медные проводники-индикаторы, расположенные в теплоизоляционном слое по всей длине теплосети;
  • кабели, соединяющие индикаторы и терминал;
  • терминал для подключения проводников и приборов, находящийся в ковере контрольной точки
  • детектор повреждений переносной или стационарный
  • локатор повреждений.

Утепленная ППУ-труба с ОДК проектируется так, чтобы не исключать возможность присоединения новой системы к уже имеющейся.

STOUT Элемент дымохода 80/100 труба 250 мм утепленная п/м

Описание "STOUT Элемент дымохода 80/100 труба 250 мм утепленная п/м" отсутствует

Технические характеристики
Бренд Stout
Страна производитель Италия
Тип работы котла Конвекционный
Тип комплектующего Дымоходы
Вид дымохода Двухконтурный
Диаметр дымохода 80/100 мм
Длина 250 мм
Гарантия -
