Для обеспечения равномерного распределения тепла по всем трубам в помещении нами выполняется установка циркуляционного насоса в Астрахани. Подбираем насос по мощности, подходящий под ваши задачи.

Если Вы хотите чтобы во всем доме была комфортная температура, то установка циркуляционного насоса нашими специалистами это лучшее решение. Позвоните и мы поможем Вам с выбором и установкой подходящего сантехнического оборудования.

Анекдоты на сегодня 26.06.2023:

Самый неблагодарный труд у сантехников – чтобы они не сделали, их работу
все равно обгадят.

Сантехника может быть импортной, сантехник – всегда отечественный.

Игорь был настолько талантливым сантехником, что спился уже в 25.

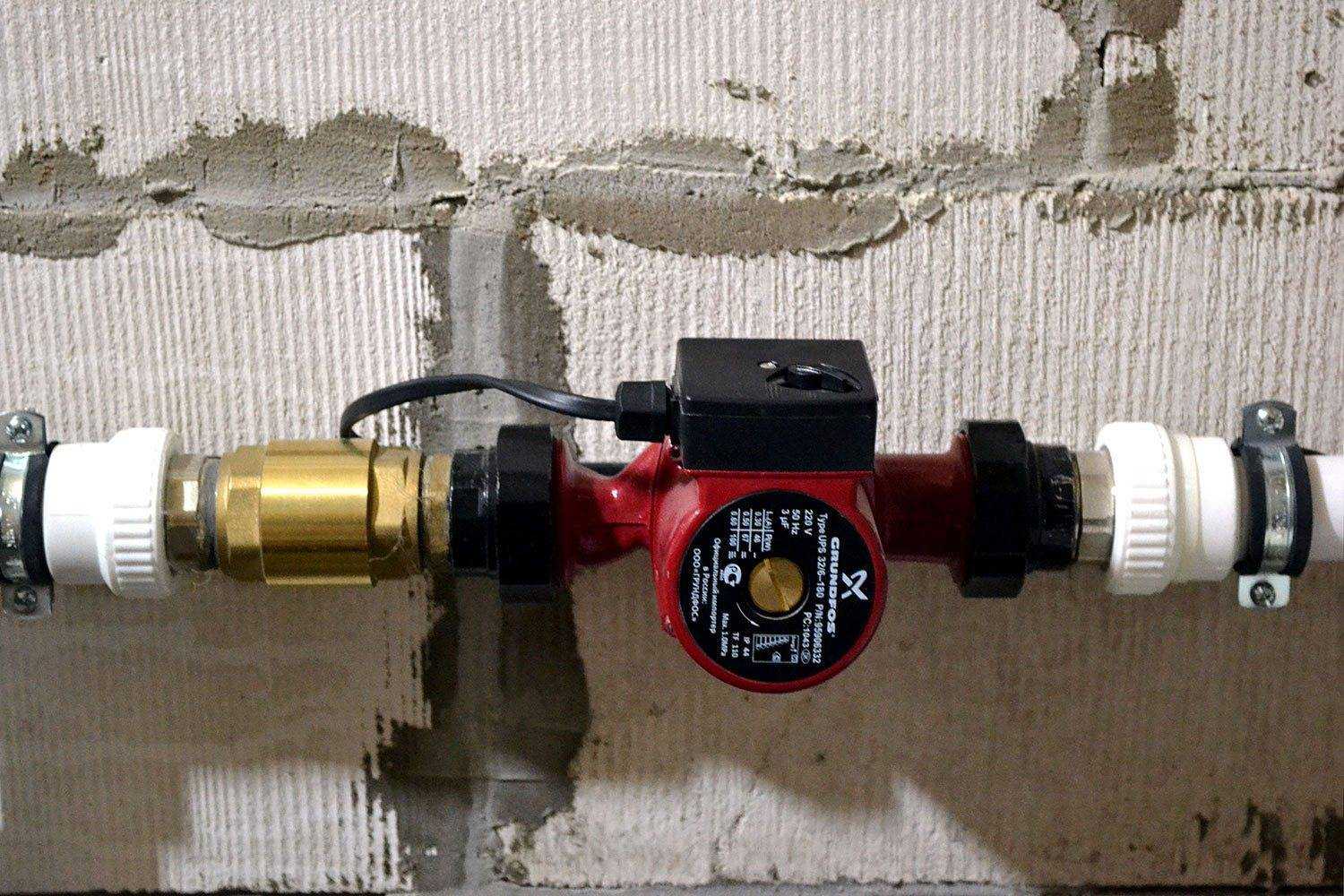

Установка и монтаж циркуляционного насоса

Для равномерного распределения тепла по всем трубам и батареям системы отопления частных домов в нее необходимо установить циркуляционный насос, который устранит воздушные пробки и выровняет температуру в отопительной системе.

Поэтому давайте разберемся, как установить циркуляционный насос в системе отопления.
Исходя из площади дома и материала труб системы отопления, консультант в магазине подберет вам подходящий по мощности циркуляционный насос.
После приобретения циркуляционного насоса необходимо будет определиться с местом его установки. Чаще всего циркуляционный насос устанавливают вблизи котла на обратной трубе системы отопления. Для этого на выбранном участке выполняют обвод (байпас). Причем труба байпаса должна быть меньшего диаметра, чем основная труба. Затем циркуляционный насос нужно будет установить на байпасе. Учтите, что после установки вал насоса должен находиться в горизонтальном положении, а клемная – коробка вверху.
С обеих сторон при монтаже циркуляционного насоса следует установить шаровые краны – это облегчит демонтаж изделия в будущем. Ну а в верхней части байпаса установите воздушный клапан, через который будет удаляться воздух из системы отопления. Кроме того, желательно врезать в подходящую к насосу трубу фильтр грубой очистки, что предохранит ваш насос от попадания крупных механических частичек, которые находятся в воде.
Если в вашей системе отопления используется мембранный бак, то циркуляционный насос следует устанавливать вблизи расширительного бака.

Установка циркуляционного насоса поэтапно

Циркуляционные насосы используются для циркуляции воды или антифриза в регулируемых системах отопления и в системах с переменным расходом, а также могут применяться для циркуляции в системах горячего и холодного водоснабжения. Идеально подходят для всех видов систем отопления: ленинградской, двухтрубных, однотрубных и системах теплых полов. При выборе циркуляционного насоса нам нужно четко представлять, какие характеристики у него должны присутствовать.

Установка циркуляционного насоса

 осуществляется обычно в систему отопления частного дома. При условии, что эта система будет энергозависима. Ведь насос циркуляционный работает только при наличии электричества в доме.

Разводка труб отопления должна уже быть подготовлена под монтаж циркуляционного насоса. Диаметр насоса подбирается исходя из диаметра труб отопления. А вот выбор мощности определяется метражом трубопровода и количеством теплоносителя. Чем больше теплоносителя тем сильнее по мощности выбирается насос, ведь он будет всю эту жидкость (теплоноситель ) циркулировать через себя и толкать в систему отопления. Обычно циркуляционный насос устанавливают на так называемую “обратку”, то есть в трубопровод, который входит в котел отопления. В частных домах с малым метражом до 80 метров обычно хватает одного насоса. А вот чем больше дом , тем больше контуров отопления и соответственно больше насосов нужно устанавливать

.

Установка циркуляционного насоса

Во время работы насоса в месте, которое располагается до расширительного бака и участке трубопровода за ним, появляется разница в давлениях, а именно процессы разряжения и компрессии. Расширительным баком создается статическое давление, не способное действовать на работу системы отопления, которая оборудована циркуляционным насосом. Очень важно знать, что чересчур большая разница в давлениях, может привести к закипанию воды или даже к всасыванию воздуха.

При монтаже циркуляционного насоса отопления нужно учитывать главное условие – в любой точке, находящейся в зоне всасывания, гидростатическое давления должно быть только избыточным, достигается это следующими методами:

1. В первую очередь должна быть обеспечена минимальная высота подъема расширительного бака над самой верхней точкой трубопровода, а именно 800 мм. Данный метод считается самым легким, особенно при переходе к системе с принудительной рециркуляцией.
2. Располагать расширительный бак следует в высшей точке трубопровода, делается это для введения высшего участка отопительной системы в зону нагнетания циркуляционного насоса. Этот метод применяется исключительно для современных систем отопления, которые изначально были запроектированы для принудительной циркуляции, а направление уклона трубопроводов было выполнено к котлу.
3. Установка циркуляционного насоса отопления осуществляется непосредственно за вводом расширительного бака на подающем трубопроводе. Может на первый взгляд такая конструкция и покажется слишком примитивной, но на деле, это абсолютно не так, она сможет обеспечить на заданном участке контура достаточно высокую температуру.

После того, как было выбрано наиболее подходящее место для установки данного насоса, следует ознакомиться непосредственно с процессом установки этого агрегата. Заблаговременно необходимо приобрести обратный клапан, который предназначен для осуществления работ под давлением в закрытых системах отопления, а также фильтром глубокой очистки. Для монтажа циркуляционного насоса понадобиться только набор гаечных ключей.

Запорный кран подбирать нужно в зависимости от диаметра трубопроводов системы отопления, а устанавливается он в между вводом и выводом врезаемого байпаса, на основной трубе. В случае если комплектацией насоса не предусмотрены неразъемные резьбы, их следует приобрести самостоятельно.

Небольшой участок трубопровода, который монтируется параллельно арматуре запорной и регулирующей и есть байпас. Основным его назначением считается переключение отопительной системы, в случае возникновения проблем в электроснабжении или поломке циркуляционного насоса, на естественную циркуляцию.

Диаметр трубопровода байпаса должен быть аналогичен диаметру стояка. На байпас непосредственно устанавливается следующее оборудование: обратный клапан, фильтр и циркуляционный насос.

В случае использования «мокрого» насоса при принудительной циркуляции, байпас располагается в горизонтальном положении. Также на байпасе рекомендуется предусмотреть устройство автоматического воздухоотводчика, устанавливаемого строго в вертикальном положении.

Стоимость монтажа циркуляционного насоса на прямую зависит от количества контуров трубопровода. Избежать дополнительных затрат позволит циркуляционный насос. Ведь при желании можно несколько контуров соединить в одну общую систему и пустить через 1 более мощный циркуляционный насос.

Вот такой грамотный подход можно применить в системе отопления, что позволит вам сэкономить на стоимости материала и стоимости монтажа.

Звоните нам и мы ответим на все ваши вопросы. Монтаж циркуляционного насоса или установка циркуляционного насоса, а так же стоимость монтажа циркуляционного насоса

Установка циркуляционного насоса в Астрахани

Выполняем работы в регионе: Россия, Астраханская область, город Астрахань и пригород.

Информация актуальна на сегодня 26.06.23г.

К вашим услугам профессианал сантехник, сварщик – починят. заменят, прочистят и выполнят сварочные работы по сантехнике даже малкого объема. Наш слесарь сантехник или бригада сантехников выполнит любые работы по сантехнике в городе Астрахань (Астраханская область) или пригороде.

Сегодня мы работаем c 9:00 до 21:00, однако возможен срочный вызов по тел. 8 923-625-75-05, 8-800-775-19-16 в любое время!

— Последние отзывы о нас: —

Хотелось бы отметить скорость, качество и сервис. В самый разгар новогодних праздников, 5 января, сломался смеситель в ванной. Мастер в этот же день приехал, с новым смесителем и установил его. Мне даже не пришлось идти в магазин. Теперь если, будут проблемы с сантехникой знаю кому звонить в любое время.

Обратился к Вам, когда необходимо было вызвать сантехника на дом. Прочитал отзывы на этом сайте и других ресурсах. Очень понравился открытый подход к клиентам и небольшие расценки в сравнении с другими сантехниками. Всю работу сантехник сделал по-настоящему качественно, теперь ничего не бежит и не капает. Спасибо! смотреть все отзывы

Поделиться с друзьями:

astrakhan.santehyslugi.ru – полный комплекс сантехнических работ/услуг для частных лиц и организаций Астрахани.
При копировании материалов с сайта ссылка на источник обязательна! | Разработка, продвижение сайтов

Топ лучших моделей насосов для систем отопления в 2023 году

Данный материал не является рекламой, носит информационный характер и отражает оценочное мнение автора. Все позиции рейтинга подобраны, исходя из разработанных критериев отбора. Перед совершением покупки необходима консультация специалиста.

В современном мире в частных загородных и дачных домах для проживания в холодных условиях устанавливают систему отопления, основанную на перемещении горячей воды. Такие насосы являются циркуляционными, то есть вода, находящаяся в трубопроводе, постоянно циркулирует при помощи одного и того же насоса. Выбор такого циркуляционного насоса — очень значимая задача, от решения которой зависят сроки эксплуатации, качество отопления и надежность всей системы.

Содержание

• 1 Конструкция насоса
• 2 Типы насосов для систем отопления
  • 2.1 С сухим ротором
  • 2.2 С мокрым ротором
• 3 Установка насоса
• 4 15 лучших моделей насосов для теплоснабжения
  • 4.1 BELAMOS BRS 25/4G
  • 4.2 Oasis CR 25/4
  • 4.3 UNIPUMP UPC 25-40
  • 4.4 КМ RS25/4G-180
  • 4. 5 Grundfos UPS 32-40 180
  • 4.6 WWQ CN 25/60-180
  • 4.7 JEMIX WRF-50/12
  • 4.8 Valtec VRS 25/4 130
  • 4.9 Grundfos ALPHA1 L 25-60 180
  • 4.10 Grundfos UPS 25-80 180
  • 4.11 Grundfos ALPHA2 25-60 180
  • 4.12 Grundfos UPS 25-60 180
  • 4.13 Oasis CN 25/4
  • 4.14 ВИХРЬ ЦН-25-4
  • 4.15 Grundfos UPS 25-40 180
• 5 Характеристики первых пяти моделей насосов для теплоснабжения
• 6 Как правильно выбрать насос для системы отопления
  • 6.1 Основные характеристики
  • 6.2 Вспомогательные характеристики
• 7 Вывод

Конструкция насоса

Перед тем как приступить к выбору насосного прибора необходимо понять принцип функционирования и конструкцию циркуляционного насоса для отопительной системы. Основное предназначение насосного агрегата — принудительное перекачивание воды или другого носителя тепла по трубопроводу. Данная система теплоснабжения с насосом должна обеспечивать постоянную температуру определенной величины, которая равномерно распределена в помещении.

В состав насоса для систем отопления входят:

• электрический двигатель;
• ротор вращения;
• рабочее колесо;
• корпус.

Два диска рабочего колеса с лопастями, которые располагаются противоположно друг к другу, при вращении преобразуют энергию движения жидкости в давление. При этом водянистая среда охлаждает вал ротора и продолжает двигаться в заданном направлении. Такой принцип осуществляет циркуляцию жидкости в закрытой и замкнутой системе трубопроводов. Эффективность данной системы отопления напрямую зависит от циркуляционного насосного оборудования. Ротор герметично изолирован корпусом из чугуна или нержавеющей стали от электродвигателя и всей электроники для того, чтобы исключить возможность попадания воды или антифриза в систему управления оборудованием.

Типы насосов для систем отопления

Для подбора нужного насосного оборудования необходимо знать к какому типу оно относится. Существуют два типа насосов для систем отопления: с сухим и мокрым роторами.

С сухим ротором

Электрический двигатель такого типа насосного агрегата не имеет прямого контакта с водянистой средой, которую он заставляет циркулировать по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов насоса происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

С мокрым ротором

Конструкция такого типа насосного оборудования предусматривает нахождение в водянистой среде как самого рабочего колеса, так и ротора электрического двигателя, что в свою очередь обеспечивает охлаждение постоянно двигающихся деталей агрегата. Достоинствами являются долгосрочная эксплуатация, малый шум работы и небольшой размер насоса. Легко устанавливается и встраивается в трубопровод, что исключает возможность лишний раз вызывать сервисного инженера. Из минусов таких конструкций — малый коэффициент полезного действия (КПД от 30 до 50%). Насосы с мокрым ротором в основном применяются для автономного снабжения теплом частных домов, а также квартир. Стоит особо подчеркнуть, что такой тип насосного оборудование предназначен только для системы отопления, а не для снабжения питьевой водой.

Установка насоса

Для максимально качественной и надежной установки насосного оборудования необходимо соблюдать несколько несложных правил:

• Расширительный бак крепится на высоту от 1 метра выше самой высокой точки системы отопления;
• Отопительная система должна быть оснащена отводом воздуха.
• В системе теплоснабжения должен присутствовать резервный трубопровод на случай возникновения непредвиденных аварийных ситуаций.

Также для установки насосного агрегата нужно соблюдать несложные условия:

• Около 10 м трубопровода потребляет примерно 0,6 м напора насоса. Из этого следует, что напор в 60 м обеспечит движение жидкости в трубе длиной 100 м;
• Усредненная скорость перемещения носителя тепла составляет около 1,5-2 м/с;
• Чем меньше диаметр труб, тем больше потребуется мощность насосного оборудования для циркуляции водянистой среды.

На начальном этапе монтажа системы отопления необходимо подготовить все составляющие компоненты к установке, запастись нужными инструментами, рассчитать резьбовые соединения с насосным агрегатом. Перед насосом рекомендуется установить фильтр очистки, который поможет избежать попадания в систему грязи и песка. Направление циркулирующей жидкости должен совпадать с направлением стрелки, которая изображена на корпусе насосного оборудования. Желательна установка запорной арматуры на стыках патрубков трубопровода для удобного ремонта системы отопления. Насосы с мокрым ротором устанавливаются только в горизонтальном положении, а с сухим ротором как в горизонтальном, так и вертикальном.

15 лучших моделей насосов для теплоснабжения

BELAMOS BRS 25/4G

На пятнадцатом месте — поверхностный насос BELAMOS BRS 25/4G, применяемый для осуществления кругового перемещения различной водянистой среды в замкнутых системах снабжения теплом помещений. Является очень популярным, так как обладает оптимальной ценой и качеством. Корпус насосного агрегата литой и изготовлен из чугуна. Уплотнительные приспособление из керамики обеспечивают очень высокую и надежную герметичность. Данная модель насоса может устанавливаться как в частном доме, так и в квартире многоэтажного дома.

BELAMOS BRS 25/4G

Достоинства:

• Категория защиты ip44;
• Надежный напор.

Недостатки:

• Крепежные элементы плохого качества.

Oasis CR 25/4

На четырнадцатом месте — поверхностный насос теплоснабжения Oasis CR 25/4, пропускная способность которого позволяет избежать значительные потери тепла за счет наладки циркуляции горячей жидкости. Работает достаточно тихо, что позволяет установить насос в самых различных местах, не боясь услышать посторонние звуки. Включение определенного режима мощности агрегата позволит настроить работу насосного оборудования согласно условиям функционирования системы отопления. Конструкция с мокрым ротором позволяет данной модели выполнят свою работу достаточно продолжительное время.

Oasis CR 25/4

Достоинства:

• Присутствует ток блокировки;
• Простые монтажные работы.

Недостатки:

• Бывают крепления с дефектами.

UNIPUMP UPC 25-40

На тринадцатом месте — отопительный насосный агрегат UNIPUMP UPC 25-40 с мокрым ротором, применение которого заключается в обеспечении принудительного кругового движения водянистой среды по замкнутому трубопроводу в условиях высокой температуры. Оборудование имеет возможность механически переключать 3 ступени мощности 3-позиционным переключателем. Теплоносителем могут быть небольшой жесткости вода, негорючие жидкости без твердых добавок или примеси с минеральными маслами.

UNIPUMP UPC 25-40

Достоинства:

• Большая мощность;
• 3 режима работы.

Недостатки:

• Большая масса.

КМ RS25/4G-180

На двенадцатом месте — поверхностный насос теплоснабжения КМ RS25/4G-180. Агрегат предназначается для теплоснабжения путем принудительного передвижения чистой водянистой среды по замкнутому трубопроводу. Насосный прибор устанавливается в систему отопления в двух положениях: горизонтальном и вертикальном. Три скорости электрического двигателя регулируют частоту вращения вала ротора, что позволяет изменять давление в контуре. Конструкция насоса имеет систему защиты от попадания твердых тел и частиц от 1 мм.

КМ RS25/4G-180

Достоинства:

• Два положения установки;
• Регулировка мощности.

Недостатки:

• Только для чистой воды.

Grundfos UPS 32-40 180

На одиннадцатом месте  одноступенчатый насосный агрегат Grundfos UPS 32-40 180 с тремя скоростями и горизонтальным валом. Переключение режимов скоростей влияет на скорость вращения рабочего колеса. Электрический двигатель оснащен системой защиты от перегрева, если возникает блокирование подвижных узлов насоса. Исполнение насосного агрегат исключает наличие сальников, потому что ротор герметично изолирован от статора. Обладает оптимальным соотношением цены и качества, что, естественно, является конкурентно-способным преимуществом.

Grundfos UPS 32-40 180

Достоинства:

• Удобный монтаж;
• Тихая работа насоса.

Недостатки:

• Ненадежный крепеж.

WWQ CN 25/60-180

На десятом месте поверхностный насосный агрегат WWQ CN 25/60-180, который устанавливается в загородных частных домах для обеспечения кругового перекачивания теплового носителя в системах теплоснабжения при помощи нагнетания давления в трубопроводах. С помощью встроенного центробежного механизма циркуляционный насос легко справляется с нагрузками. Насосное оборудование оснащено системой безопасности, при которой работа насоса прекращается в случае перегрева электрического двигателя.

WWQ CN 25/60-180

Достоинства:

• 3-скоростная работа;
• Защита от перегрева.

Недостатки:

• Короткий сетевой кабель.

JEMIX WRF-50/12

На девятом месте насос циркуляционный JEMIX WRF-50/12. Агрегат с мокрым ротором, что обеспечивает охлаждение подшипников, значительно низкий уровень шума, длительную продолжительность функционирования и эксплуатации. Конструкция данного насосного оборудования отличается от исполнений других моделей насосов фланцевым соединением с трубопроводом системы отопления. Такой циркуляционный насос можно использовать для теплоснабжения как небольшого коттеджа, так и дома с более двумя этажами.

JEMIX WRF-50/12

Достоинства:

• Высокая мощность;
• Большой напор.

Недостатки:

• Необходимость приварки ответных фланцев к трубопроводу.

Valtec VRS 25/4 130

На восьмом месте — насосный циркуляционный агрегат Valtec VRS 25/4 130. Корпус данной модели сделан из чугуна, остальные важные узлы, такие как роторный вал, подшипники, крепеж и так далее – керамические с зеркальным покрытием. Устанавливается насос в различных положениях, как в горизонтальном, так и в вертикальном, но при условии, что вал ротора должен располагаться горизонтально. Агрегат выдерживает температуру водянистой среды до 110 ⁰С при максимальном давлении в 10 бар. Конструкция с мокрым ротором сама охлаждает себя перекачиваемой жидкостью.

Valtec VRS 25/4 130

Достоинства:

• Небольшая стоимость;
• Герметичные крепежные элементы.

Недостатки:

• Короткий сетевой шнур.

Grundfos ALPHA1 L 25-60 180

На седьмом месте — поверхностный насос для систем теплоснабжения Grundfos ALPHA1 L 25-60 180. Данное изделие применяется для принудительного перекачивания водянистой среды по трубопроводу. Устанавливается прибор в двух положениях: горизонтальном и вертикальном положениях. Но вал, на котором закреплено рабочее колесо, не должен быть установлен вертикально. Насос имеет ночной режим, который включается одной кнопкой. Также присутствует режим автоматической подстройки насосного агрегата под условия системы отопления.

Grundfos ALPHA1 L 25-60 180

Достоинства:

• Регулировка производительности;
• Защита от пыли.

Недостатки:

• Малая мощность.

Grundfos UPS 25-80 180

На шестом месте — циркуляционный насосный прибор Grundfos UPS 25-80 180. Данная модель используется в системах теплоснабжения с 3-ступенчатым регулированием, конструкция которой предусматривает мокрый ротор, что обеспечивает смазывание и охлаждение подшипников из керамики, расположенных на вале. Благодаря этому происходит бесшумная работа насоса, а также увеличивается срок эксплуатации устройства. Современный электрический двигатель экономит электрическую энергию.

Grundfos UPS 25-80 180

Достоинства:

• Высокая мощность;
• Легкая регулировка производительности и напора.

Недостатки:

• Высокая стоимость.

Grundfos ALPHA2 25-60 180

На пятом месте — насосный агрегат для отопительных систем Grundfos ALPHA2 25-60 180. Преимуществами данного насоса являются малый шум и качество конструкции. Очень прост в установки и эксплуатации, что позволяет его встроить в систему отопления квартиры в жилом многоэтажном доме. Данное насосное оборудование снабжено как ручной, так и автоматической системой настройки для оптимальной работы насоса в системе теплоснабжения. Конструкция насоса настолько качественна и надежна, что производитель дает гарантию 5 лет бесперебойной работы изделия.

Grundfos ALPHA2 25-60 180

Достоинства:

• Низкие показатели шума;
• Удобный монтаж.

Недостатки:

• Высокая цена.

Grundfos UPS 25-60 180

На четвертом месте — насосный агрегат Grundfos UPS 25-60 180. Данная модель является насосом, состоящим из вала горизонтального положения и рабочего колеса одностороннего действия, с мокрым ротором. Конструкция изделия предусматривает малые размеры и массу. Работа насоса осуществляется достаточно тихо и потребляет значительно малое количество электрической энергии. Насосное оборудование имеет 3 скорости, переключение которых изменяет скорость вращения вала электрического двигателя, что в свою очередь регулирует давление в трубопроводе.

Grundfos UPS 25-60 180

Достоинства:

• Бесшумный;
• Три скорости;
• Малые габариты и вес.

Недостатки:

• Не выявлено.

Oasis CN 25/4

На третьем месте — циркуляционный отопительный насос Oasis CN 25/4, обеспечивающий принудительную циркуляцию водянистой среды в системах отопления. Этот агрегат превосходен тем, что его можно применять для обеспечения отопления помещений свыше 100 квадратных метров. Очень компактный и легкий насос потребляет не так много электрической энергии, во время работы издает заметные звуки. Конструкция с мокрым ротором смазывает и охлаждает все подвижные части агрегата.

Oasis CN 25/4

Достоинства:

• Малое количество потребляемой электроэнергии;
• Легкий монтаж, демонтаж.

Недостатки:

• Шумит.

ВИХРЬ ЦН-25-4

На втором месте — циркуляционное насосное устройство ВИХРЬ ЦН-25-4, предназначение которого — принудительное круговое перекачивание холодной или горячей жидкости в системах теплоснабжения домов и квартир. Данное оборудование удобно применять в централизованных отопительных системах. Насос очень удобен в эксплуатации, экономичен в потреблении электроэнергии, прост в установке. Достаточно бесшумно работает, имеет небольшие габариты, долгосрочно эксплуатируется.

ВИХРЬ ЦН-25-4

Достоинства:

• Долгая безотказная работа;
• Небольшая цена.

Недостатки:

• Заявленные характеристики иногда не соответствуют реальным.

Grundfos UPS 25-40 180

На первом месте — насосное оборудование для систем теплоснабжения Grundfos UPS 25-40 180. В числе лидеров среди продаж насосов для отопительных систем. Данную модель насосных агрегатов производят в Сербии более 15 лет, и она за все это время не потеряла к себе интерес. Насос имеет систему механической настройки, отличается простой эксплуатации и надежностью конструкции. Минусом агрегата является то, что его часто подделывают и продают как насос низкого качества. Для решения этой проблемы производитель создал базу данных на официальном сайте, с помощью которой можно проверить подлинность продукции, введя серийный номер.

Grundfos UPS 25-40 180

Достоинства:

• Хороший напор;
• Высокая производительность.

Недостатки:

• Возможность подделки изделия.

Характеристики первых пяти моделей насосов для теплоснабжения

Производитель	Grundfos	Витязь	Oasis	Grundfos	Grundfos
Модель	UPS 25-40 180	ЦН-25-4	CN 25/4	UPS 25-60 180	ALPHA2 25-60 180
Тип насоса	циркуляционный	циркуляционный	циркуляционный	циркуляционный	циркуляционный
Тип ротора	мокрый	мокрый	мокрый	мокрый	мокрый
Производительность	2,93 куб. м в час	3 куб.м в час	3,6 куб.м в час	4,35 куб.м в час	2,8 куб.м в час
Напор	4 м	4 м	4 м	6 м	6 м
Мощность	45 Вт	72 Вт	72 Вт	60 Вт	34 Вт
Материал корпуса	чугун	чугун	чугун	чугун	чугун
Диаметр резьбы	1 1/2″	1 1/2″	1 1/4″	1 1/2″	1 1/2″
Температура жидкости	от 2 до 110 град.	от -10 до 110 град.	от -10 до 110 град.	от 2 до 110 град.	от 2 до 110 град.
Вес	2,6 кг	3 кг	2,68 кг	2,6 кг	2,1 кг

Как правильно выбрать насос для системы отопления

Циркуляционный насос предназначен для периодического перемещения по трубопроводу теплоносителя: воды или антифриза, что обеспечивает оптимальную температуру окружающей среды в помещении. Правильно подобрав насосное оборудование можно значительно сэкономить на потреблении газа и электричества.

При выборе циркуляционного насоса для систем отопления необходимо учитывать основные и вспомогательные характеристики агрегата.

Основные характеристики

• Мощность

В основном величина мощности теплового насоса находится в пределах 60-300 Вт. Эта основная характеристика, на которую стоит обратить особое внимание, так как она определяет общую температурную схему системы отопления. При выборе насоса не рекомендуется останавливать свое внимание на агрегатах с максимальной мощностью, так как насосное оборудование не предназначено для перемещения большого количества кубометров горячей жидкости для отопления обширных площадей помещений.

• Производительность

Производительность – это количество (объем) жидкости, перемещенное за определенный промежуток времени. Эта характеристика напрямую зависит от мощности насосного оборудования и диаметра трубопровода системы отопления.

• Напор

Напор, по своей сути, является гидравлическим сопротивлением. Его величина измеряется в метрах и обозначает, на какую высоту насос сможет поднять весь объем жидкости.

Вспомогательные характеристики

• Размеры присоединения

Размеры подсоединения и установки насоса в систему отопления в основном подбираются из расчета диаметров трубопроводов и габаритов самого агрегата.

• Температура

Так как насос предназначен для обеспечения теплом жилых помещений, его трубопровод должен выдерживать высокие температурные нагрузки. Данную характеристику необходимо согласовывать с температурными характеристиками отопительного котла и труб, применяемых в отопительной системе.

Вывод

В 2023 году насосы для систем отопления очень популярны и широко распространены ввиду того, что они легко устанавливаются и эксплуатируются без посторонней помощи сервисных инженеров. А многообразный ассортимент моделей и огромный диапазон характеристик насосов обеспечивают любую квартиру, загородный коттедж, частный дом, дачу качественным и надежным теплоснабжением, которое так необходимо для комфортного и уютного проведения отдыха в живописные холодные зимние вечера.

6 основных правил трубопроводов центробежных насосов

6 основных правил трубопроводов центробежных насосов для достижения наилучшей производительности насоса.

Установка нового центробежного насоса? После тщательного выбора правильного размера и материалов убедитесь, что новый насос настроен на успешную установку при правильной установке. Правильная установка основания и выравнивание насоса имеют решающее значение. Также чрезвычайно важно, чтобы трубопровод к насосу был выполнен правильно.

Конструкцией трубопровода насоса иногда пренебрегают при установке новых установок центробежных насосов. Как правило, основное внимание при монтаже часто уделяется оборудованию, а не трубам, которые его питают. Однако, когда центробежный насос установлен с неподходящим расположением трубопроводов, насосы могут преждевременно и неоднократно выходить из строя в течение срока службы насоса. Бригады технического обслуживания будут регулярно ремонтировать насос, эффективно устраняя симптомы, а не реальную проблему.

Знания и ресурсы по этой теме чрезвычайно ограничены, за исключением того, что вы можете найти в руководстве по установке, эксплуатации и обслуживанию (IOM) (которое минимально). Но, соблюдая эти 6 простых правил, вы можете избежать преждевременного выхода насоса из строя и связанных с ним проблем с трубопроводами.

1. СДЕЛАЙТЕ ВСАСЫВАЮЩУЮ ТРУБУ КАК МОЖНО КОРОТКОЙ

Предусмотрите длину прямой трубы, равную 5-10-кратному диаметру трубы между впускным отверстием насоса и любым препятствием на линии всасывания. Примечание. К препятствиям относятся клапаны, колена, «тройники» и т. д.

Короткая длина всасывающего трубопровода насоса обеспечивает минимально возможное падение давления на входе. Прямолинейная труба обеспечивает равномерную скорость по всему диаметру трубы на входе в насос. Оба важны для достижения оптимального всасывания.

2. ДИАМЕТР ТРУБЫ НА СТОРОНЕ Всасывания ДОЛЖЕН БЫТЬ РАВЕН ИЛИ НА ОДИН РАЗМЕР БОЛЬШЕ, ЧЕМ ДИАМЕТР ВХОДА НАСОСА

Размер трубы – это баланс между затратами и потерями на трение. Трубы большего размера стоят дороже, тогда как трубы меньшего размера создают большие потери на трение в системе. Что касается диаметра, то диаметр нагнетательного патрубка обычно должен соответствовать напорному фланцу насоса, но может быть больше, чтобы уменьшить потери на трение и снизить давление в системе. На стороне всасывания диаметр может быть того же размера, но часто инженеры выбирают размер или два больше, поэтому требуется эксцентриковый переходник. Всасывающий трубопровод большего размера на стороне всасывания обычно предпочтительнее, если вязкость жидкости выше, чем у воды. Это также помогает обеспечить равномерный поток к насосу и избежать кавитации.

3. ИСПОЛЬЗУЙТЕ ЭКСЦЕНТРИЧНЫЕ ПЕРЕХОДНИКИ НА СТОРОНЕ Всасывания

Рассмотрите возможность использования эксцентриковых переходников на стороне всасывания насоса, когда требуется переход на другой размер трубы. Установите плоскую сторону редуктора сверху, когда жидкость поступает из-под насоса. Если жидкость поступает сверху, плоская часть переходника должна быть установлена ​​на нижней части трубы. Плоская часть предназначена для предотвращения образования воздушных карманов на всасывании насоса.

4. УДАЛИТЕ КОЛЕНИ, УСТАНОВЛЕННЫЕ НА ВПУСКНОМ ФОРСУНОКЕ НАСОСА ИЛИ РЯДОМ С ним

Включите от 5 до 10 диаметров прямой трубы между входом насоса и коленом. Это помогает устранить «боковую нагрузку» рабочего колеса насоса и создает равномерную нагрузку на осевой подшипник насоса.

5. УСТРАНИТЬ ВОЗМОЖНОСТЬ ВОЗДУШНОГО ЗАХВАТА ВО Всасывающем ТРУБОПРОВОДЕ

• Поддерживать достаточный уровень в расходных резервуарах для предотвращения образования вихрей и захвата воздуха.
• Избегайте высоких карманов во всасывающем трубопроводе, в которых может задерживаться воздух
• Поддерживайте герметичность всех соединений труб и фитингов в условиях вакуума на всасывании, чтобы предотвратить попадание воздуха в насос.

6. УБЕДИТЕСЬ, ЧТО РАСПОЛОЖЕНИЕ ТРУБОПРОВОДОВ НЕ ПРИВОДИТ НАГРУЗКИ КОРПУСА НАСОСА

Насосы никогда не должны поддерживать всасывающий или нагнетательный трубопровод. Любая нагрузка на корпус насоса системой трубопроводов значительно снижает срок службы и производительность насоса.

Имейте в виду, что повышение производительности насоса поможет компенсировать ошибки трубопровода, допущенные на стороне нагнетания насоса. Однако проблемы на стороне всасывания могут быть источником повторяющихся отказов, которые могут вызвать проблемы на долгие годы, если не будут приняты соответствующие меры. Проблемы с трубопроводом на стороне всасывания вызывают большинство проблем с насосами.

Проектирование трубопроводов — это область, в которой основные принципы часто игнорируются, что приводит к повышенной вибрации и преждевременному выходу из строя уплотнений и подшипников. Неправильная установка трубопровода долгое время не рассматривалась как причина этих отказов из-за множества других причин, по которым это оборудование может выйти из строя. Многие опытные инженеры могут возразить, что насосы с неправильным подключением трубопроводов все еще функционируют и работают должным образом. Этот аргумент, хотя и действителен, не оправдывает сомнительную практику трубопроводов.

Экспертные идеи по центробежным насосам от Crane Engineering

Инженеры и эксперты полагаются на Crane Engineering для понимания и помощи с центробежными насосами и объемными насосами. Наша собственная команда инженеров может ответить на вопросы, касающиеся не только насосов, но и клапанов и систем салазок. У нас есть полная команда по обслуживанию и ремонту, которая оснащена оборудованием для восстановления насосов в соответствии со стандартами OEM. Мы готовы помочь вам, если вы находитесь в Висконсине, Миннесоте, Айове, Северной Дакоте, Южной Дакоте и на Верхнем полуострове Мичигана. Crane Engineering также строит и проектирует системы салазок по индивидуальному заказу по всей стране, поэтому свяжитесь с нами уже сегодня!

Дайте нам знать, как мы можем вам помочь, запросите предложение сегодня!





Установка большого центробежного встроенного насоса

Стандартный зал 900 05

 /

1 ноября 2010 г.

Версия для печати (PDF)

В наш последний понедельник Утренняя минута, мы предложили использовать насосы Bell and Gossett серии 1510 с односторонним всасыванием или насосы двойного всасывания серии VSX, когда проектная мощность требует более 10 л.с. Время от времени мы видим линейные насосы серии 80 и серии 80-SC, предназначенные для приложений мощностью до 100 л.с. Часто причиной, используемой для этого приложения, является ограниченная площадь пола. Сегодня давайте рассмотрим площадь пола, необходимую для этих насосов. Длина установленного насоса Bell and Gossett серии 80-SC представляет собой комбинацию всасывающего диффузора, насоса и колена большого радиуса на нагнетании. Некоторые конкуренты предлагают комбинированный запорный, балансировочный и запорный клапан с проставкой между насосом и клапаном, но это займет еще больше места, поэтому для этого примера мы по умолчанию используем более короткое колено с большим радиусом. Ширина серии 80-SC – это сам корпус насоса. Во многих случаях двигатель будет шире, чем насос, но это будет верно, независимо от того, установлен ли установленный насос на основании или в линию. Длина установленного насоса Bell and Gossett серии 1510 представляет собой комбинацию всасывающего диффузора и насоса. Ширина — это размер основания или корпуса насоса, в зависимости от того, что шире. Основываясь на инструкциях по установке от B&G, я смоделировал четыре примера. Вот необходимая площадь пола. Очевидно, что экономия места не очень значительна для напольного встроенного насоса, а в случаях, когда мы используем наш насос VSX-VSC двойного всасывания, пространство, используемое встроенным насосом, еще больше. Вернемся к рекомендации компании R.L.Deppmann. Модель 1510, установленная на основании, имеет 2 подшипника в двигателе и 2 подшипника в насосе. Встроенный насос имеет два подшипника в двигателе, но только втулку подшипника в насосе. B&G 1510 проще в обслуживании, чем наша серия 80-SC или версии наших конкурентов. Поделиться Вам может понравится Как рассчитать мощность электрического котла для отопления: Как выбрать оптимальную мощность для электрического котла? 18.01.2023 Как скрыть трубу отопления: Как спрятать и задекорировать трубы отопления 3 варианта в инструкциях Аква-Ремонт 24.05.2023 Электрокотел для отопления частного дома 9квт: Котел электрический 9 квт. Купить электрокотел 9 кВт 29.10.1973 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
