Термоголовка для радиатора отопления устройство, назначение, принципы работы

Преимущества прибора

Использование терморегуляторов несёт определённые выгоды:

  • С его помощью можно поддерживать комфорт и требуемый температурный режим, существенно сэкономить тепловую энергию. Это ощутимо в квартирах с централизованным теплоснабжением, где имеются счетчики тепловой энергии. Подсчитано, что при использовании устройства в индивидуальной системе отопления, экономия составляет до 25 процентов.
  • С помощью терморегулятора улучшается микроклимат в комнате, так как воздух не пересушивается от излишне высоких температур.
  • Можно выставить разные температурные режимы к комнатах дома или квартиры.

Встраивать терморегулятор в радиаторы никогда не поздно

Действующая система или только запускается — не важно, монтаж не сложный.
При эксплуатации прибора не нужны дополнительные затраты на обслуживание.
Современные дизайнерские решения термостатов подходят под любой интерьер помещения.
Длительный срок службы при правильном монтаже.
Терморегулятор позволяет выставить температурный режим с точностью до 1 градуса.
Прибор помогает равномерно распределить теплоноситель по водяному контуру.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

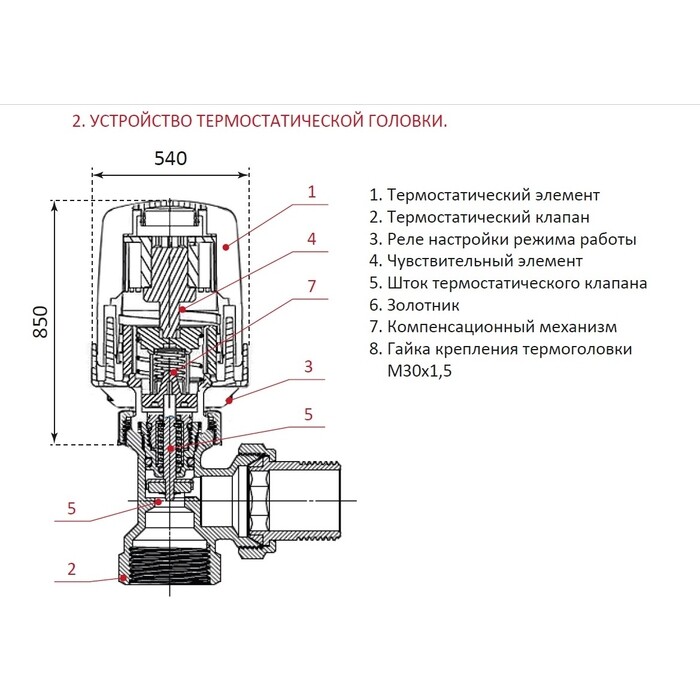

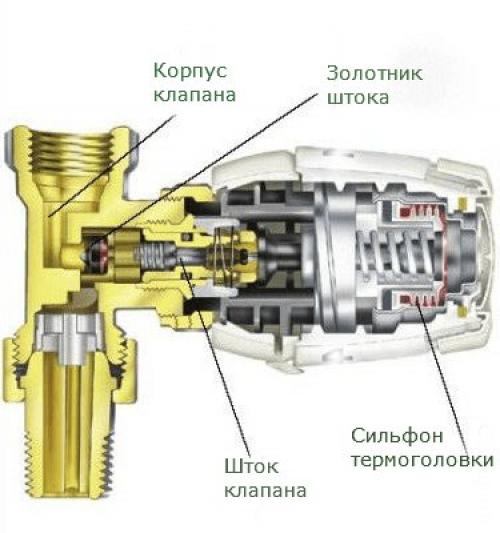

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

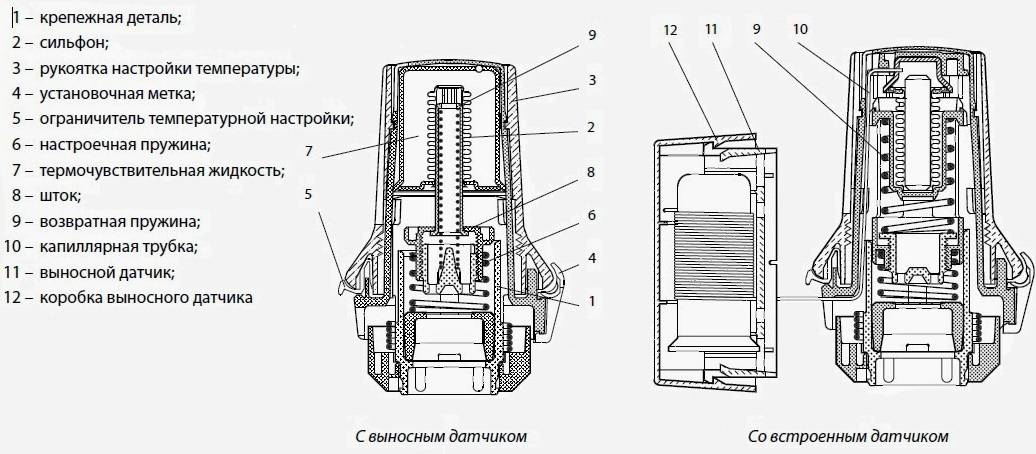

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

На фото представлены виды декоративных штукатурок

Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

  • механический, регулировка которого осуществляется вручную;
  • электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.

Диагональ 120 сантиметров, сколько в дюймах?

Телевизор 120 сантиметров в дюймах будет обладать диагональю 47,24. Учитывая что в дюймах обычно целые числа, телевизор скорее всего 119 см, значит диагональ 47 дюймов. Далее расчёты будут вестись для 119 см, что не критично, но более точно. Как получили это число? Дюйм равен 2,54 сантиметра, чтобы перевести в дюймы нужно: 119/2,54 = 47. Поскольку один сантиметр в 2,54 раза меньше дюйма.

На этом расчёты не заканчиваются, ведь для многих случаев нужно знать ещё длину и высоту экрана, а она зависит от формата.

  • Встречаются с соотношениями:
    • 16:9 – наиболее распространён в тв и мониторах, мониторах
    • 16:10 – экраны ноутбуков, широкоформатных мониторов
    • 21:9 – более редкий сверхширокоформатный вариант телевизоров

Соотношение означает что длинна равна 16 частям, а высота 10, в случае формата 16:10. Это абстрактное значение просто показывающее пропорции. Иначе говоря, длина больше высоты в 1,6 раза.

Есть и другие соотношения сторон, но относятся они по большей части к мониторам прежнего времени и другим специализированным видео системам.

В любом случае, тут будет дан метод расчёта, а не только данные. Чтобы вы всегда смогли быть во всеоружии и рассчитать нужное вам. Начнём!

Как вычислить высоту и длину телевизора, монитора с диагональю 120 сантиметров?

Возьмём для примера вычисления популярное 16:9

  • Первым делом нужно обе цифры возвести в квадрат и суммировать: 16 * 16 + 9 * 9 = 337
  • Теперь получить корень (тут полезен калькулятор) из 337 = 18,35
  • Тут найдём неизвестное число х, которое переведёт соотношения в сантиметры, для этого: 119/18,35 = 6,48 (диагональ в дюймах поделили на полученный корень во 2 пункте)
  • Найденное неизвестное Х = 6,48 переведёт абстрактные 16:9 в сантиметры
  • Получим значения:
    • длина экрана 16*6,48 = 103,68 см
    • высота экрана 9*6,48 = 58,32 см

Для нахождения длины и высоты обязательно нужно знать соотношения сторон и диагональ, это минимум данных

Всё основано на законах геометрии и математики, важно запомнить лишь порядок действий. Тут он прост, если не понятно, то внимательно следует пройти по пунктам снова

Сделав аналогичный расчёт, подставив свои данные, вы всегда сможете узнать обсуждаемые в статье габариты у любого экрана.

Альтернативный способ посчитатьЕсли нет желания изучать, можно воспользоваться калькулятором размера экрана. Нажмите на цветной текст и перейдёте на страницу этого же сайта. Там есть и калькулятор, сможете из дюймов в сантиметры перевести любой размер, таблицы с готовыми расчётами для разных диагоналей.

А что если наоборот? У нас есть данные по длине и высоте, но не знаем диагональ. Тут всё просто.

Как найти диагональ по длине и высоте?

Возвести в квадрат длину, потом высоту, суммировать их и получить корень из суммы.

Пример: Давайте проверим вышеприведённые расчёты и найдём значение для телевизора с длиной 103,68 см и высотой 58,32 см.

  • Потребуется сделать расчёты:
    • Длина в квадрате 103,68 * 103,68 = 10749
    • Высота в квадрате 58,32 * 58,32 = 3401
    • Их сумма 14150 = 119 корень из суммы
    • Диагональ 119 см (могут быть несущественное отличия от диагонали найденной выше из-за неучёта цифр после запятой)

В том случае если требуется узнать размеры с рамками вокруг экрана телевизора или монитора, можно к сторонам прибавить по несколько сантиметров. Но тут, как вы знаете, сильно зависит от дизайна модели и без точного измерения не обойтись.

Здесь были проведены и показаны все основные вычисления которые часто требуются. Показаны не только примеры, но и даны формулы, понимание того как это получается

Если данные имеют повышенную важность, то подстрахуйтесь и перепроверьте в других источниках. Поскольку от ошибок никто не застрахован, как бы не старался их избежать

Игольчатый вентиль

Данное устройство обычно монтируют в системе теплоснабжения перед манометром. Вентиль плавно и эффективно изменяет поток теплоносителя, понемногу перекрывая его. Особенность конструкции этого устройства заключается в том, что ширина прохода в нем меньше в два раза.

Например, при установке дюймовых труб и такого же сечения игольчатого вентиля, его пропускная способность составит только ½ дюйма. В результате каждое вмонтированное в систему устройство снижает этот параметр. Несколько изделий, установленных последовательно, к примеру, в однотрубной конструкции, приводят к тому, что последние приборы будут чуть теплыми или станут холодными.

Поскольку проход сильно сужается, игольчатое устройство не рекомендуется устанавливать при решении проблемы, связанной с тем, как регулировать температуру батареи, поскольку ее теплоотдача сильно понижается.

Увеличить ее можно следующим образом:

  • сняв вентиль;
  • увеличив количество секций вдвое;
  • поставив устройство, у которого в два раза больше соединительные муфты.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание!В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.Так что лучше этого не делать без крайней необходимости

  • Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
  • Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
  • Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

  • Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
  • Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
  • В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
  • Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание!Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

  • Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
  • Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание!Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Лучшие терморегуляторы для аквариума

Для поддержания комфортного климата в аквариуме с рыбками также широко используются специальные нагревательные системы с терморегулятором. После заданного диапазона допустимых показателей контроллер будет своевременно отключать прогрев, потом включать. Это может быть механический, электронный или инфракрасный терморегулятор, различаются они по точности регулировки, сроку службы, способу управления. После тестирований, экспертных оценок были выявлены лучшие предложения на рынке.

Tetra “HT 50”

Этот термостат работает с мощностью 50 Вт, подходит для емкостей объемом от 25 до 60 л. Отличными данными обладает корпус из теплостойкого сверхпрочного стекла Bоrosilikat, он защищен от проникновения влаги, перегрева. Рабочий температурный диапазон составляет 19-30 °С, при этом погрешность не превышает 0.5 °C. Для удобства управления предусмотрена световая индикация. Нагревательный элемент выполнен из керамики, двойная система гарантирует равномерное распределение тепла.

Достоинства

  • Качество сборки;
  • Соответствие сертификатам качества TUV/GS, CE;
  • Гарантийная служба;
  • Надежность крепления;
  • Высокая безопасность;
  • Понятные показания нагревательной системы.

Недостатки

Цена.

Обогреватель быстро доводит воду в аквариуме до нужной температуры, а после этого отключается. Погрешность при этом минимальна, это подтверждают тестирования специалистов. Производитель пользуется доверием, недостатков пользователями не отмечается. Разве что цена несколько выше, чем у аналогичных приборов, но она оправдана надежностью и долгим сроком эксплуатации.

Xilong AT – 700

Такой нагревательный прибор с термостатом в конструкции разработан для аквариумов любых типов объемом до 300 л. Владелец может устанавливать рабочий диапазон от 17 до 35 °C, защищая домашних питомцев от перепадов температуры. Для надежного крепления производитель прилагает 2 присоски в комплекте. Корпус на 100% водонепроницаемый, герметичный. Максимальная мощность составляет 300 Вт. Чаще такой прибор устанавливают вертикальным способом.

Достоинства

  • Компактность;
  • Защита от воды;
  • Простая установка;
  • Легкочитаемый индикатор;
  • Универсальность;
  • Минимальное потребление энергии.

Недостатки

Китайское производство.

Пользователи активно применяют такое устройство для пресноводных, морских типов аквариумов. Рекомендовано устанавливать Xilong AT – 700 в месте с постоянной наибольшей циркуляцией воды, чтобы равномерно ее прогревать.

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Виды конструкций термоголовок

На первой фотографии изображён прямой вентиль с термоголовкой. Существуют также угловые термоголовки, как показано на фото ниже.

3. Угловая термостатическая головка (регулятор батареи отопления)

Конструкция термоголовки выбирается, исходя из конструктивных особенностей трубопровода вашей системы отопления в зависимости от способа подсоединения радиаторов.

Особенность крепления термоголовки к радиатору состоит в том, что желательно, чтобы головка располагалась горизонтально: в этом случае термоголовка будет лучше омываться потоками воздуха и срабатывать более точно.

В продаже термоголовки могут быть как уже совместно с радиаторными вентилями, так и отдельно. На фото термоголовка фирмы Danfoss:

4. Радиаторная термостатическая головка (регулятор батареи отолпения) фирмы DANFOSS

Вместо градуировки на этой термоголовке нанесена мнемосхема, по которой производится регулировка.

Вместо термоголовки автоматической можно поставить вентили, изображённые на фото ниже.

5. Вентиль, применяемый вместо регулятора батареи отопления

Отличие их в том, что здесь, вращая маховик (рукоятку) вентиля, вы сами регулируете температуру на радиаторе, вручную.

Термоголовки регулируемые вентили ставятся на подающей трубе.

На обратке, на выходе из радиатора, можно поставить вот такие упрощённые вентили.

6. Упрощённый вентиль, применяемый на обратке вместо регулятора батареи отопления

У них тоже имеется накидная гайка для присоединения к радиатору, присоединительный размер для соединения с обраткой. Но вместо вентиля крышка, открутив которую вы обнаружите  поворачиваемый шток. Чем это удобно по сравнению с обычным вентилем? Тем, что такая конструкция более компактна.

Рассмотреть все конструкции вентилей для радиаторов не возможно, их очень много, но принцип действия у них всех одинаков.

Конструкция, изображенная на фото ниже, применяется на конвекторах, подключаемых к трубопроводу снизу.

7. Термостатическая головка для конвекторов

Термоголовка или вентиль накручивается справа, где видно выступающий из корпуса шток.

8. Термостатическая головка (регулятор батареи отопления), присоединённая к конвектору снизу

При гидравлических расчётах системы отопления нужно обязательно учитывать, что термостатическая головка имеет гидравлическое сопротивление довольно большое. Если вы при расчётах указали обычный шаровый кран, а поставили такой вентиль, то вполне вероятно, что система не будет работать так, как того хотелось бы… но об этом я ещё напомню, когда дойдёт до расчётов.

регулятор батареи отопления, термостатическая головка

Механические точилки

Важные моменты при декорировании кухни ламбрекенами

Правила регулировки работы устройства

После установки нужно отрегулировать работу прибора. Для этого сначала закрываем окна и двери — изолируем помещение, чтобы исключить утечки тепла.

Дальше действуем так:

  1. Включаем отопление.
  2. Выставляем клапан на положение максимальной теплоотдачи, замеряем температуру.
  3. Ждем, когда температура в помещении поднимется на 5 градусов и станет постоянной.
  4. Закрываем клапан и дожидаемся комфортной температуры.
  5. Дальше по чуть-чуть открываем термостат, пока не услышим шум проходящей воды. Корпус самого устройства должен потеплеть.
  6. Последнее положение нужно запомнить.

В частном доме перед регулировкой обязательно спускается воздух с батарей. При этом нужно соблюдать максимальную аккуратность, чтобы не было выброса горячего пара.

Когда к котлу присоединяется больше трех батарей, каждый термостат нужно открывать на разный уровень, чтобы тепло по помещениям распределялось равномерно

Регулировка начинается с самой холодной комнаты. Ее нужно хорошо прогреть, чтобы перейти к другим помещениям.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

  • По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
  • Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

  • в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
  • в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

  • простота подключения;
  • высокая гидродинамическая устойчивость;
  • небольшие расходы на оборудование и материалы;
  • можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

  • теплоноситель равномерно распределяется по всему помещению;
  • можно контролировать и регулировать определенный режим температуры в каждой комнате;
  • осуществление ремонта любого элемента системы отопления возможно без ее отключения;
  • топлива расходуется очень мало.

Зачем устанавливают клапаны термостаты на радиаторы

Купить термостатическую головку на радиатор стоит, если в вашем доме или квартире есть помещения и отдельные области, где температура должна регулироваться отдельно, независимо от работы общего контура отопления. При этом необходимо учитывать ряд условий, при которых клапан будет работать корректно — монтаж узла в местах, где не происходит скопления теплого или холодного воздуха, правильный выбор головки и рабочей среды, возможность установки прямого или углового клапана, соответствие узла показателям давления и температуре в системе отопления. При установке этого узла в однотрубных системах отопления выбирается клапан с повышенной пропускной способностью и обязательно организуется труба байпаса для поддержания циркуляции в системе.

Купить термостатические головки для радиаторов вы можете, изучив наш каталог и подобрав изделия с помощью профессиональных консультантов.

Какой терморегулятор лучше купить

Любой из представленных номинантов регулятор температуры является элементом безопасности и защиты бытовой техники. А значит, вопрос выбора более чем актуальный. Критерии, по которым можно купить хороший терморегулятор уже были названы, а после сравнения лучших моделей экспертами были сделаны следующие выводы:

  • Бренд с лучшей репутацией и качественной техподдержкой – DEVIreg Smart;
  • Лучшая автоматизация с дистанционным управлением – Теплолюкс MCS 350;
  • Самый долгий срок службы, заявленный производителем – Valtec угловой ½;
  • Премиальное качество, популярный производитель – Ranco К-50 (0,8) L3392;
  • Самообучение, лучший набор функций, защищенность – Terneo EG.

Какой из представленных вариантов приобретать – решение сугубо индивидуальное. Многое зависит от бюджета, предназначения, личных принципов оценки каждого потенциального пользователя. Обзор поможет сузить круг поиска самого хорошего термостата для бытовой, климатической техники.

Конструкционные особенности

Устройство терморегулятора достаточно простое и состоит из термоклапана и регулирующего элемента. Поскольку в зависимости от условий, системы отопления монтируются с различными по диаметру трубами, то и терморегуляторы выпускаются для труб различного диаметра. Что касается регулирующего элемента (термостатической головки), то его размеры имеют стандартную величину, поэтому подходят под регуляторы любых моделей, независимо от фирмы-производителя.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

Моделей клапанов и регуляторов не так мало, поэтому перед тем, как их устанавливать, лучше ознакомиться с имеющимися моделями, их устройством, а также принципом работы.

Заключение

монтаж, устройство, виды, как выбрать, монтаж

Терморегулятор – небольшой механизм, который позволяет установить комфортный температурный режим, снизить потребление тепло расхода, тем самым сокращая расходы на оплату энергоресурсов.  Прибор универсальный, так как взаимодействует со всеми видами отопительных батареи.

Содержимое

  • 1 Для чего нужен терморегулятор
  • 2 Преимущества использования терморегулятора
  • 3 Устройство и принцип действия
  • 4 Конструкция терморегуляторов для радиаторов отопления
  • 5 Разновидности и выбор терморегуляторов
  • 6 Термоклапан строение назначение виды
  • 7 Варианты исполнения
    • 7.1 Из каких материалов
    • 7.2 По способу исполнения
  • 8 Термостатические головки
    • 8.1 Ручные
    • 8.2 Механические
    • 8.3 Газовый или жидкостный
    • 8.4 С выносным датчиком
    • 8.5 Электронные
    • 8.6 Автоматические
  • 9 Какой терморегулятор выбрать
  • 10 Как правильно установить
    • 10.1 Правила установки
    • 10.2 Набор для подключения терморегулятора
    • 10.3 Монтаж автоматических регуляторов отопления
    • 10.4 Монтаж механических регуляторов отопления
  • 11 Настройка терморегулятора
  • 12 Как перенастроить терморегулятор
  • 13 Обслуживание
  • 14 Лучшие модели производителей
    • 14. 1 Valtec угловой 1/2
    • 14.2 Danfoss ra 2994
    • 14.3 Techem hkr
    • 14.4 Fibaro the heat controller для apple homekit
    • 14.5 Sibling powerswitch zk
    • 14.6 Zigbee ya hy368
  • 15 Калькулятор расчета радиатора отопления для комнаты

Для чего нужен терморегулятор

Правильно выбранные и в монтированные термостаты, помогают экономить не менее 30% на оплату энерго отопления и значительно упрощают контроль и регулировку показателей температуры в комнате. Монтаж терморегуляторов на батареи позволяет установить комфортную для себя температуру в любую погоду и сохранять ее долгое время.

Преимущества использования терморегулятора

Регуляторные механизмы компактны и удобны в эксплуатации. Идеально вписываются в любой комнатный декор. Термостатический регулятор в монтированный в батарею имеет свои особые плюсы:

  • выставление различной температуры;
  • маленький расход тепла, благодаря этому, появляется экономия финансов;
  • не высокая стоимость устройства;
  • терморегулятор на батареи сохраняет выбранную температуру долгое время;
  • легкость крепления и простота в использовании.

Устройство и принцип действия

У терморегулятора довольно простой принцип действия. Горячая вода заходит в радиатор и рабочее вещество в термостате нагревается. При нагревании вещество расширяется и увеличивает объемы цилиндра, из – за этого придавливается поршень, который управляет конусом. Конус опускается и закрывает доступ поступлению горячей воды в радиатор. Температура падает, вещество охлаждается и уменьшается в объеме, конус поднимается, возвращаясь в исходное положение, тем самым снова открывая доступ потоку горячей воды.

В устройство регулятора входят:

  • сильфон;
  • термоголовка;
  • вентиль;
  • клапан;
  • пружина возврата;
  • датчик настройки температуры.

Конструкция терморегуляторов для радиаторов отопления

Конструкция приборов отличается в зависимости от отопительных систем. Так как существуют системы с одной трубой и с двумя. Но все модели, не смотря на конструкцию, оснащены термоголовкой и клапаном. Термоголовка съемная, поэтому на один клапан можно устанавливать регуляторы разных видов.

  • термоклапан. В его функции входит поднятие или опускание запорной арматуры, это влияет на изменение объема теплопотока проходящего через радиатор
  • съемная термоголовка. В ней располагается сильфон, наполненный жидким веществом или газообразным. Наличие вещества влияет на точность показателей.

Чтобы термостат функционировал без сбоев, его необходимо установить с учетом направления стрелки, нарисованной на нем. Она должна соответствовать течению внутри трубы.

Разновидности и выбор терморегуляторов

Терморегуляторы на батареи разнообразны и делятся на:

  1. прямые;
  2. угловые;
  3. с гарнитурой подключения.

Горизонтальные и угловые устанавливают стандартным методом.

Термостаты с гарнитурой монтируются на систему отопления и одновременно подключаются к тепло трассе.

К системам, имеющим две трубы и циркулирующий насос применяют любой вид клапана.

К системе с одной трубой применяют только специальный температурный регулятор. Потому что, такие термостаты оказывают наименьшее сопротивление. Выбирать необходимо не только клапаны, но и головки, но важно знать, что головки с клапаном должны совпадать стыковочной резьбой. Также стоит учесть, что все вентили имеют одинаковую резьбу – М28-30.

Помимо обычных термоголовок бывают еще и электронные, с имеющимся дисплеем и пультом управления. Такие регуляторы программируемые, их можно настроить на сохранение оптимальной температуры на несколько дней. Если теплопроводник находится за ширмой или тканью, простые термостаты могут функционировать неправильно, так что лучше дополнить их выносным прибором учета.

Термоклапан строение назначение виды

Термоклапан для радиатора отопления – рабочий механизм, по строению схож с простым вентилем. Работает под воздействием термоголовки. По строению различается на угловой и прямой.

На двухпроходные и однопроходные разводки термоклапан применяют разный. Различия заключаются в гидравлических характеристиках.

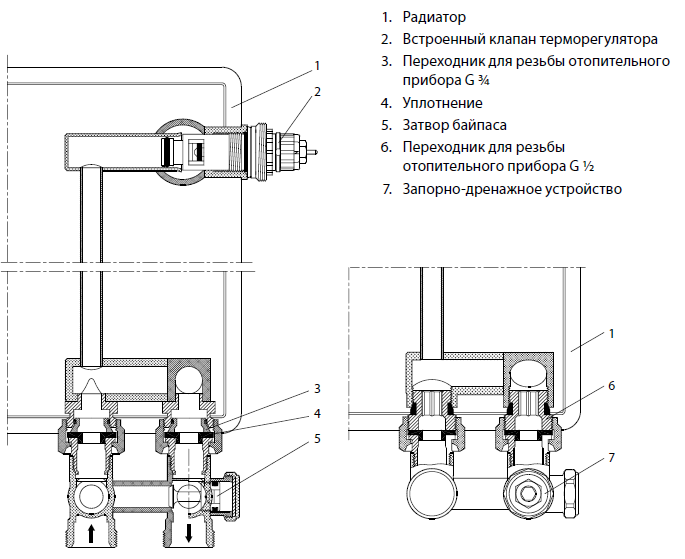

Одним из ключевых элементов системы отопления является наличие байпасной перемычки. Узнать как примененяются байпасы в системах отопления частного дома и квартиры, ознакомиться с конструктивными особенностями исполнения байпасов и их применением в радиаторах, циркуляционных насосах, контурах теплого пола и котла можно в нашей статье «Варианты применения байпаса в системах отопления«.

Варианты исполнения

Все термостаты для радиаторов отопления функционируют по одинаковому принципу: внутренний клапан координирует поток воды исходя из параметров терморегулятора. Также в регуляторе располагается термоэлемент (сильфон) с рабочей средой, он реагирует на изменение показателей и является важным элементом в механизме. Имеет термоэлемент два вида:

  • жидкостный термоэлемент. Жидкость чуть медленней реагирует на колебание показателей.
  • Термоэлемент с газом. Газ практически сразу реагирует на любые изменения.

Устроен клапан из:

  1. термической головки;
  2. температурной шкалы;
  3. сильфона с агентом;
  4. разъемом для трубопровода;
  5. гайкой;
  6. кольцом фиксации;
  7. золотником;
  8. шток;
  9. пружиной;
  10. клапаном.

Из каких материалов

Устройство производится из разных материалов, но только из тех которые не подвергаются коррозии.

  • хромированная бронза;
  • латунь;
  • нержавеющий сплав (нержавейка)

Латунные и бронзовые вентили имеют одинаковый срок эксплуатации, но только если сплав качественный. Вентили из нержавеющего сплава, лучше. Они имеют долгий срок службы, так как не подвергаются ржавчине и коррозии. Также на корпусе нарисована стрелка, которая показывает направление потока.

По способу исполнения

Есть несколько способов монтажа регуляторов, в батарею, поэтому термостаты производятся в двух видах:

  • проходные;
  • угловые.

Терморегулятор для отопления используют тот, который в точности подходит к вашей отопительной системе.

Термостатические головки

Существует несколько видов термоголовок на терморегуляторах отопления — ручные головки, автоматические, электронные. У каждого вида свои возможности, но одинаковая функциональность.

Ручные

Простой, недорогой механизм. Функционирует как простой кран. Чтобы начать регулировать температуру, надо, прокрутить вентиль, в нужную сторону, тем самым пропуская необходимый объем тепло потока.  Ручные термоголовки монтируются на радиаторе со стороны подачи или обратки теплового потока и используются как обычные краны.

Механические

Более дорогой вариант. Он сохраняет запрограммированные показатели в течении определенного времени. Внутри механической головки, располагается термоэлемент, который заполнен рабочей средой. При нагреве рабочая среда увеличивается. Термоэлемент(сильфон) упирается в шток и перегораживает подачу теплового потока. Таким образом тепловой поток меньше нагревает термостат и меньший тепло поток поступает в радиатор и он становится холодным, также как и рабочая среда. Цилиндр сокращается и шток возвращается на место, тепло поток в батарею начинает поступать быстрее, и он снова нагревается.

Газовый или жидкостный

Механизм, имеющий функцию сохранения заданных показателей. Но все зависит от рабочей среды сильфона. Если термоэлемент заполнен газом, то реакция на перемену показателей, появляется быстрее. Если в сильфоне жидкость, реакция появляется немного позже. Но существенных различий в показаниях нет. Поэтому многие терморегуляторы оборудованы термоголовками с жидкой рабочей средой.

С выносным датчиком

Дорогой механизм с большими габаритами, поэтому его не особо удобно использовать. Применять терморегулятор для радиатора отопления, рекомендуется с прибором учета на вынос. Выносной прибор совмещают с термоголовкой, которая прикреплена к капиллярной трубке. Располагаться датчик может в любом месте, где необходимо знать показания температуры.

Электронные

Электронный механизм для систем отопления крупных размеров, так как в нем имеются два места под элементы питания и под внутреннее содержимое прибора. В этой модели предусмотрен микропроцессор, который управляет движением штока. Также предусмотрены дополнительные функции: поддержание температуры, по часовое выставление градусов. Единственный недостаток – это, высокая стоимость.

Автоматические

Самый совершенный механизм. Стрелка термоголовки устанавливается с нужным режимом и не требует вмешательств человека. Термостат самостоятельно будет следить за температурой и производить необходимые действия. Он будет автоматически сокращать подачу тепло потока в теплые дни и тем самым экономить энергоресурсы.

Какой терморегулятор выбрать

Чтобы подобрать терморегулятор для батареи, необходимо определиться с показателями системы отопления:

  • Размеры клапана.
  • Двухконтурная или одноконтурная система. С двухконтурной системой нагрузка на термостат больше, поэтому нужен клапан RTD- N с высоким сопротивлением. Для одно контурных подходит клапан RTD-G.

А для себя заранее выбрать желаемый тип термостата:

  • Механический или автоматический; Второй немного дороже, но имеет значимую дополнительную функциональность.
  • Газообразное или жидкостное вещество; Выбрать лучше газообразный агент в сильфоне, так как газ быстрее реагирует на колебание показателей.
  • Расположение температурного датчика. Встроенный, показывает более точные показания. Вынесенный, применяется если батарея находится около подоконника или за ширмой.

Как правильно установить

Монтаж терморегулятора на батарею производят как на первом, так и на втором контуре отопительных систем. Работать он может в любом положении. Установочное место регулятора определяют по высоте. При верхнем подключении, термостат крепят на высоте около 70 см.

При нижнем подключении, выбирают подходящий вариант. Всего их три.

  1. механизм с нижней установкой;
  2. регулятор с датчиком на вынос;
  3. провести перенастройку термостатической головки.

Монтажный процесс происходит стандартным способом. На клапан с резьбой подбирают специальные фитинги или можно самостоятельно нарезать резьбу на трубе. Перекрывают краны и спускают воду. Далее монтируют устройство. Проверяют на протечки и выставляют температуру.

При разводке с одной трубой, обычно в квартирах, требуется наличие байпаса. Он располагается перед теплопроводником и стыкует две трубы друг с другом.

Правила установки

При монтаже терморегулятора рекомендуется придерживаться нескольких правил:

  • механизм не должен располагаться под солнечными лучами;
  • термостат необходимо протирать тряпочкой без применения моющих средств;
  • регулятор не должен располагаться над подающим трубопроводом, из — за теплого воздуха, возможны не правильные показания температуры;
  • терморегулятор должен устанавливаться только под прямым углом от трубы.

Набор для подключения терморегулятора

Для крепления терморегулятора на радиатор отопления понадобятся простые инструменты:

  • терморегулятор;
  • труба из полипропилена;
  • тройник полипропиленовый с металлической стороной под крепления;
  • гаечный ключ;
  • подмотка или герметик.

Монтаж автоматических регуляторов отопления

В начале процесса монтажа автоматического терморегулятора, нужно проделать следующее:

  • спустить систему;
  • закрутить вентиль, тем самым заблокировать подачу воды;
  • открыть батарейный клапан, а остальные краны закрыть.

Монтаж регулятора температуры происходит после того, как батареи останутся без воды. Откручивают адаптер. Клапан удерживают гаечным ключом и отвинчивают гайки. Убирают старый и монтируют новый адаптер. Прикручивают гайки и воротник, хорошо протирают резьбу. Затем резьбу обматывают в два — три слоя фум лентой, далее хорошо прикрепляют адаптер и гайки. Как монтаж адаптера завершен, приступают к замене воротника.

Затем устанавливают термостат. Сначала его крепят на воротник, удерживая клапан ключом и контрогают гайку. Главное при креплении регулятора не испортить резьбу. Проверить все соединения, во избежание протечки. Далее, открыть клапан и заполнить теплоноситель водой. Установить нужные показатели.

Монтаж механических регуляторов отопления

Для монтажа терморегулятора, потребуется:

  • отключить батарею от теплосети, слить воду;
  • к нему прикрепить гайки и хвостовики от новых устройств.
  • присоединить отопительные элементы.
  • вставить радиатор и обвязать стояк.

Чтобы установка и настройка регулятора, получилась качественной, во избежание погрешностей, рекомендуется закрыть оконные и дверные проемы. Клапан открутить до конца и проверить температуру по градуснику. Как только температура набралась, прокрутить регулятор в обратную сторону и выставить его на минимальные значения. По градуснику проверять, когда показатели понизятся до определенного уровня.

Если правильно настроить, то срок работы регулятора составит примерно 25-30 лет.

Теплый пол тоже имеет возможность регулирования и поддержания заданной температуры с помощью электронного терморегулятора. Одним из современных способов отопления помещения является обогрев с помощью теплых электрических полов. Ознакомиться с технологиями монтажа и схемами подключения теплых полов, а так же узнать чем различаются разные виды теплых электрических полов можно в нашей статье «Как смонтировать и подключить электрический теплый пол«.

Настройка терморегулятора

Чтобы не было путаницы в показателях датчика, рекомендуется настроить терморегулятор. То есть, для начала создать оптимальную температуру. Затем можно настраивать:

  • закрыть оконные и дверные проемы;
  • положить градусник;
  • прокрутить клапан, повернув в левую сторону до конца;
  • дождаться, когда показатели упадут и температура станет не комфортной;
  • медленно открыть клапан, пока не станет хорошо слышен шум в батареи;
  • оставить клапан в этом положении.

Как перенастроить терморегулятор

Каждый терморегулятор проходит настройку параметров на производстве, но если он неправильно определяет показания, то можно перенастроить. Для этого применяют термометр. Перенастройку регулятора на батарею отопления, надо производить, при включенном отоплении. Градусник надо подвесить там, где будет производиться контроль температуры. Закрыть оконные и дверные проемы. Термостатическую головку открыть до конца. Градусы будут повышаться. Когда они перейдут выше необходимой нормы на 7-8 градусов, повернуть регулятор отопления в правую сторону до конца. Радиатор начнет охлаждаться. Как только градусы упадут до оптимальных значений, медленно начинать крутить терморегулятор вправо. Когда станет слышен шум в регуляторе, а адаптер начнет греться, надо остановить прокрутку. Запомнить показатель, установленный на рукоятке и ставить его постоянно, для достижения оптимальной температуры. Проводить перенастройку регулятора, можно много раз, изменяя показатели.

Обслуживание

После монтирования регуляторов температуры в батареи отопления, нужно провести регулирование вентилей на системах отопления. Для этого надо обеспечить нормальную температуру и давление в системах отопления. Далее изменяется нагрев в проводнике и проверяется функционирование регулирующей арматуры. Протестировать систему, рекомендуется в нескольких режимах. Самостоятельно отрегулировать отопление, можно только в щитовых домах. В многоквартирных домах такая схема не сработает. Работоспособность тепло проводника с терморегулятором можно проверить только при функционировании центрального теплоснабжения. А в частном доме полную регулировку системы проводят во время запуска отопительной системы. Этапы запуска:

  • проверка термостатов и кранов;
  • соответствие параметров с паспортными характеристиками.

Не стоит забывать, что на работу прибора влияют внешние факторы и погодные условия. Это тоже надо учитывать при регулировке термостата.

Лучшие модели производителей

Лучшие модели известных производителей термостатов на радиаторы отопления помогают правильно выбрать качественный прибор. По анализу продаж термоголовок составлен ряд следующих брендов:

  • valtes, Италия;
  • danfoss ra, Дания;
  • techem hkr, Германия;
  • zigbee yah y368.

Такие модели при правильной установке и эксплуатации бесперебойно служат много лет. Ограничивая расход энергоресурсов без вреда для комфорта.

Valtec угловой 1/2

Бренд заимел хорошую репутацию и пользуется большим спросом. Эта модель термостата представлена в виде углового клапана, который монтируется в систему с наивысшей температурой до 100 градусов и давлением около 10 бар.

Преимущества:

  • простота монтажа;
  • компактность;
  • долгий срок службы;
  • хорошее качество;
  • низкая стоимость.

Минусы: при сильном повышении давления, есть вероятность затопления квартиры.

Danfoss ra 2994

Модель предназначена для одноконтурных систем. Имеется газовый наполнитель, который сочетается с клапаном RA — G. Термостат рассчитан на 26 мм диаметра и не больше. Технические характеристики модели соответствуют всем стандартам и госту.

Плюсы:

  • простота крепления;
  • точная регулировка температуры;
  • средняя стоимость.

Недостатки: максимальная температура не выше 26 градусов.

Techem hkr

Универсальная механическая модель, имеющая информативный дисплей. Работает от элементов питания, в автономном режиме. Имеет дополнительную защиту от замерзания.

Плюсы:

  • можно запрограммировать на несколько функций;
  • легкость управления;
  • возможность сохранения показателей.

Минусы: высокая стоимость.

Fibaro the heat controller для apple homekit

Умное устройство, работающее с применением блютуз технологий. Из — за современного управления можно с экономить до 50% за отопление. Встроенных элементов питания, хватает на несколько месяцев.

Плюсы:

  • адаптация к любым условиям;
  • совместимость со всеми отопительными системами;
  • регулировка временных изменений;
  • регулировка градусов;
  • выключение отопления при открытых окнах;
  • возможность управления голосом;
  • защита от детей;
  • автоматическая чистка;
  • точность показателей.

Sibling powerswitch zk

Умный прибор с применением удаленного управления.

Плюсы:

  • сохраняет установленную температуру;
  • возможность добавлять устройство через шлюз;
  • рабочие градусы до + 40.

Zigbee ya hy368

Умный беспроводной регулятор, работающий от элементов питания. Работает под управлением приложения «Я Смарт».

Плюсы:

  • простота устройства;
  • режим экономии энергоресурсов;
  • имеется защита от детей;
  • программирование различной температуры;
  • возможность работы без интернета.

Минусы: пластиковое резьбовое соединение

Калькулятор расчета радиатора отопления для комнаты

Калькулятор помогает рассчитать потребность комнаты в использовании радиаторов с терморегулятором в зависимости от особенностей помещения. Для этого надо внести некоторые параметры:

  • расположение помещения;
  • размер – длина, ширина, высота(м), площадь;
  • пол – теплый, холодный;
  • потолок – теплый, холодный;
  • наличие окон.

Исходя из полученного результата, можно делать выбор какой вид терморегулятора подойдет для вашего помещения.



Беспроводной термостат Zigbee (или аналог) Аккумулятор — Домашняя автоматизация

Matt_Jayne (Мэтт Джейн) 1

Привет, ребята,

Я ищу беспроводной комнатный термостат Zigbee с батарейным питанием.

Вот установка:

Каждая комната как собственный проводной термостат ZigBee. Это включает клапан подогрева пола для этой комнаты, который, в свою очередь, включает котел / насосы, что дает мне индивидуальное управление комнатой.

Однако сейчас я хочу термостат “Global”. Это контролирует весь дом/синхронизирует каждый комнатный термостат при его изменении. И остается включенным до тех пор, пока все комнаты выше установленной температуры (все прописано в правилах openhab), т.е. если Min(roomstats) < set_temp; включить отопление.

Я изо всех сил пытаюсь найти такое устройство. Все, что я действительно хочу, это дополнительный термостат, который использует исключительно Zigbee для связи / без проводов или реле, следовательно, с питанием от батареи. (Это для родственников, которые не знакомы с комнатными термостатами или приложениями любого рода, и, по их словам, «Я просто хочу, чтобы отопление во всем доме было, это слишком сложно»)

Технически в приведенном выше плане я не использую функцию измерения температуры «глобального» термостата. Так что на самом деле все, что я хочу, это устройство ввода/вывода для установки температуры. Тем не менее, я говорю, что ищу термостат, как я представлял, который был бы более доступным, однако, если существует универсальное устройство ввода / вывода zigbee, пожалуйста, дайте мне знать.

matt_shepherd (Мэтт Шеперд) 2

Я использую датчики температуры Zigbee вместе с другими устройствами для обогрева мокрого пола. Проблема с подогревом пола заключается в его времени отклика, мой дом долго нагревается до оптимальной температуры 21°C. Я не уверен, как устройство для ваших родителей будет иметь значение, если температура всегда должна быть около 21? Я не уверен, что вы из Великобритании, но кажется, что люди здесь просто не понимают, как работает пол с подогревом, они думают, что это как радиатор, который они могут включить, и он мгновенно выгонит тепло, мне потребовалось некоторое время привыкнуть к моему. Что вы можете сделать, так это рассчитать среднюю температуру в помещении и получить среднюю температуру для нижнего и верхнего этажа или всего дома. Я использую это правило для определения средней температуры в комнате, так как я обнаружил, что мои термостаты на 1 или 2 градуса выше, поэтому у меня есть датчик температуры zigbee на противоположной стороне комнаты, я беру оба показания и создаю среднюю температуру, чтобы она снижала температуру термостата и балансировала.

 правило "среднее время"
когда
    Элемент Lounge_Temperature изменен
или
    Элемент Kitchen_Temperature изменен
затем
    var t = ((Lounge_Temperature.state как число) + (Kitchen_Temperature.state как число)) / 2
    Downstairs_Temperature.postUpdate(t)
конец

Вам нужно будет создать группу для ваших товаров

Группа:Число:AVG DS_avgTemp
Номер Lounge_Temperature "Температура салона [%.1f °C]" <температура> (DS_avgTemp)
Номер Kitchen_Temperature "Температура кухни [%.1f °C]" <температура> (DS_avgTemp)

Я не уверен, что это то, что вам нужно, и я, конечно, не эксперт в openhab, и я уверен, что кто-то здесь будет по-другому, но правило выше должно дать Downstairs_Temperature среднюю температуру из обеих комнат , меня устраивает. Или вы могли бы просто запустить все ваши термостаты на 21С. Я использую Alexa, чтобы управлять своим, снижая температуру в каждой комнате в разное время дня. Одна из наших комнат долго нагревается, поэтому обычно она включается первой. Здорово иметь возможность сбрасывать отдельные температуры в разных комнатах в зависимости от времени суток. У меня также есть контакты ZigBee на дверях, поэтому я могу снижать температуру в комнатах, в которых есть наружные двери или окна, поэтому, если задняя дверь открыта, термостат не требует тепла.

рпвонг (Русь) 3

Мэтт_Джейн:

Технически в приведенном выше плане я не использую функцию измерения температуры «глобального» термостата. Так что на самом деле все, что я хочу, это устройство ввода/вывода для установки температуры. Тем не менее, я говорю, что ищу термостат, так как я представлял, что он будет более доступен

Сомневаюсь, что вы найдете термостат, использующий только Zigbee. Подавляющее большинство людей хотели бы, чтобы он был подключен к устройству. Вы можете найти термостат с поддержкой Zigbee, работающий от батареи, но это будет больше, чем вы хотите потратить на функциональность, которая вам в основном не нужна.

И вы делаете это, чтобы удовлетворить:

Matt_Jayne:

родственников, которые не знакомы с комнатными термостатами или приложениями любого рода и, по их словам, «я просто хочу, чтобы отопление во всем доме было включено, это слишком сложно»

Нет, это не сложно. Установите телефон/планшет Android на стене с запущенной Page/Sitemap/HabPanel, которая выполняет только четыре функции:

  1. Отображает текущую температуру
  2. Отображает целевую температуру
  3. Позволяет изменить целевую температуру
  4. Включает и выключает нагрев

Приложение HabPanelViewer позволит вам включать и выключать экран с помощью правил. Кроме того, Fully Kiosk Browser может определять, когда люди стоят перед ним, поэтому никаких правил не требуется. Если дисплей включен, когда они приближаются к «термостату», им никогда не придется думать ни о чем, кроме нажатия кнопки «вверх» или «вниз».

Вы даже можете добавить правило ожидания 10 минут, а затем вернуть настройки к тому, что было. Это может быть полезно, если у вас есть родственники, которые предпочитают, чтобы было неоправданно тепло или неоправданно холодно.

Мэтт_Джейн (Мэтт Джейн) 4

Спасибо Оба.

Надеялся, что найдется какое-нибудь устройство, похожее на термостат, которое решит мои проблемы.
Сделать его менее пугающим. Идея Android-планшета хороша, но опять же, это сенсорный экран/приложение. Это сложнее продать, чем термостат с физическими кнопками, на который я надеялся. В идеале это будет выглядеть как «тупая» система с умными возможностями (проще всего продать родственникам)

Но спасибо, показал мне мои варианты: либо скомпрометировать/убедить их, что сенсорный экран — это не кошмар. Или проявите творческий подход с некоторыми SBC/Arduinos и кнопками. Или просто добавьте еще один проводной термостат zigbee и не используйте провода переключателя.

Джорискофман (Джорис) 5

elektroshopwagner.de

Термостат Schneider Electric CCTFR6400 Wiser Raum, Aufputz, weiß Elektroshop…

Schneider Electric CCTFR6400 Wiser Raumthermostat, Aufputz, weiß von Schneider Electric in der Rubrik Haustechnik, Schalterprogramme, Merten, Wiser – Wiser Raumthermostat regelt die Soll-Temperatur innerhalb einer Wiser-Heizungssteuerung (Zigbee)….

Вроде это категория устройств, которая доступна

rpwong (Русь) 6

Йорискофман:

Вроде как это категория устройств, которая доступна

Хорошая находка. Имеет смысл в качестве расширения системы отопления Wiser.

Мэтт_Джейн:

Идея Android-планшета хороша, но опять же, это сенсорный экран/приложение. Это сложнее продать, чем термостат с физическими кнопками, на который я надеялся.

Вот почему я перечислил четыре вещи, которые нужно разместить на экране, чтобы вы оправдали их ожидания. Важен не форм-фактор, а простота.

Жесткая реклама исходит из предвзятого мнения о том, что чем-то будет сложно пользоваться. Это не зависит от возраста — мы все одинаково реагируем, когда что-то кажется нам сложным или непосильным. Вот почему люди, которые водят машину десятилетиями, боятся научиться пользоваться механической коробкой передач, и почему многие люди говорят, что «не умеют готовить».

(Меня больше всего раздражает, когда устройства представляются простыми, потому что у них есть только одна или две кнопки… но тогда вам нужно запомнить все различные способы использования этих кнопок. Просто дайте нам разумное количество специальных кнопок!)

В этом гениальность философии Apple «это просто работает». В первые дни Apple знала, что они должны ограничить то, что пользователь может делать с iPhone, чтобы люди не отвергали их из-за разочарования. Они также знали, что обновления ОС не должны обременяться огромными изменениями пользовательского интерфейса, которые могли бы запутать пользователей. Google никогда не понимал этого (и я говорю все это как активный пользователь Android, у которого нет никаких устройств Apple).

Люди забавные. Нам дадут новый метод, более простой, но менее знакомый, чем тот, что мы всегда делали. И тогда мы вернемся к знакомой вещи, даже если она сложнее, медленнее и менее эффективна. Я знаю, что делал это не меньше, чем кто-либо другой.

На этом примечании: если сенсорные кнопки вверх/вниз — это слишком далеко, вы можете поместить кнопку ZigBee рядом с устройством Android с большими метками на каждой кнопке. Но я думаю, что с сенсорным экраном все будет в порядке, если они могут коснуться кнопки и сразу увидеть, как целевая температура повышается. Это соответствует ожиданиям и позволяет им понять, что это работает, не задумываясь об этом слишком много.

Мэтт_Джейн (Мэтт Джейн) 7

Да, я считаю, что физическая кнопка является самым большим препятствием. Я думаю, что более разумное решение — это то, что мне нужно. Однако планшет плюс какие-то кнопки также решат эту проблему.
Я думаю, что с планшетом я бы беспокоился о том, что заблокировать постоянно открытое конкретное приложение будет моей проблемой, поддерживают ли это режимы киоска? но спасибо за предложение.

Извинения не означают, что причиной был возраст. Просто у моих пожилых родственников знакомство с сенсорными устройствами очень минимальное.

Они нажимают на экран как на кнопку, а не нажимают. Различие, о котором я никогда не задумывался, пока не увидел, как они пытаются использовать сенсорную панель для ввода текста и случайно заканчивают ввод заглавными буквами из-за удерживания каждой клавиши.

Спасибо всем

rpwong (Русь) 8

Мэтт_Джейн:

С планшетом я бы беспокоился, что заблокировать постоянно открытое конкретное приложение будет моей проблемой, поддерживают ли это режимы киоска?

Да, это основа режима киоска. У меня на стене висит Amazon Fire HD 10, который служит моим термостатом. Он включен все время, когда я дома, и обязательно выключается, когда я ухожу или ложусь спать.

Извинений не требуется. Я добавил комментарий о возрасте, потому что это очень часто предполагается. Вот почему я использовал механическую коробку передач в качестве примера, чтобы показать, что это больше связано с знакомством, чем с чем-либо еще.

(Я работаю в университете, и коллеги часто говорят, что «студенты не читают». Это неправильно. Люди не читают. Я не читаю, как и люди, которые делают такие комментарии. Это просто человеческая природа .)

Как я уже сказал, речь идет об ожиданиях. Физические кнопки не все реагируют одинаково, и все же мы это понимаем. Настоящая проблема заключается в том, что между входом и выходом есть задержка. Когда я думаю об этом больше, вы можете столкнуться с этим с планшетом и отдельными кнопками.

Для справки: мне вообще не нравится сенсорное управление, особенно в автомобилях. Когда вы за рулем, вы можете найти физическую кнопку/переключатель на ощупь, не отрывая взгляда от дороги. Удачи в этом с сенсорным экраном. Однако это не должно быть проблемой. Если они нажмут кнопку сенсорного экрана и получат немедленный ответ, я думаю, они быстро адаптируются.

И да, я предпочитаю быть оптимистом на грани наивности. Я верю в проектирование таким образом… а также в готовность вернуться к реальности.

Мэтт_Джейн (Мэтт Джейн) 9

Эй,

Вы используете это с привязкой zigbee. У меня проблемы. Можно видеть, что он поддерживается zigbee2mqtt, но, похоже, отсутствуют некоторые ключевые каналы при использовании привязки zigbee.

Просто хотел проверить, не использует ли его кто-то еще и не настроил ли я его как-то неправильно

Matt_Jayne (Мэтт Джейн) 10

Подтверждено, это не работает с привязкой zigbee, похоже, основная функция установки температуры не соответствует действительности zigbee.

Работает с zigbee2mqtt, но я буду искать альтернативу в надежде, что мне не придется тратить время на перенос всего на zigbee2mqtt.

Ар15е (БК) 11

Я бы посоветовал найти сертифицированное устройство, доступное в вашей стране, а затем спросить сообщество или @chris (или, скорее, документ о соответствии Zigbee и исходный код привязки Zigbee…), поддерживается ли устройство.

КСА-ИОТ

Интеллектуальный термостат Connecte (белый)

Интеллектуальный термостат (белый)…

CSA-IOT

Интеллектуальный термостат (белый)

Умный термостат (белый) Zigbee…

…

Джорискофман (Джорис) 12

Привет, @Matt_Jayne, я действительно использую Zigbee2mqtt. У меня только хорошие впечатления от него, даже для устройств, которые иногда заявляли, что «не являются устройствами Zigbee», или подобные заявления.

Вам не нужно переносить всю вашу настройку на Zigbee2mqtt, но для этого потребуется другой ключ и вам потребуется запустить две сети. Начните с малого и двигайтесь вверх

Лучший умный термостат для пола с подогревом

Вы, наверное, слышали о людях, которые экономят деньги, используя умные термостаты. Тем не менее, большинство чрезвычайно популярных термостатов, таких как Nest или ecobee, не предназначены для использования в устройствах с высоким напряжением, таких как электрический теплый пол.

К счастью, есть умные термостаты для электрического подогрева пола. Они просто не получают такого же количества прессы, как более крупные имена.

В этой статье я уделю немного времени, чтобы объяснить, для чего можно использовать термостаты, изготовленные специально для электрического теплого пола, и для чего их нельзя использовать. Затем я перечислю несколько моделей, доступных для покупки в США, вместе с кратким описанием того, как их можно использовать в вашем умном доме.

Содержание

Какие обогреватели работают с термостатами напольного отопления Wi-Fi?

Встраиваемый в пол нагревательный мат SunTouch

Эти термостаты предназначены для использования в системах обогрева пола с электрическим сопротивлением.

Другой тип внутрипольного отопления использует бойлер и циркулирует жидкость в качестве источника тепла. Такие обогреватели называются водяными. Эти термостаты не будут работать с ними.

Некоторые из производителей термостатов, которые я перечислил, также производят собственные нагревательные маты. Вы можете подумать, что было бы выгодно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электрические обогреватели — довольно простые устройства. Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственным ограничением является то, что нагреватели требуют 120/240В и не более 15А. Если вы превысите силу тока, вы, вероятно, не испортите термостат, но вы будете постоянно отключать выключатель GFCI внутри термостата.

Подойдет ли любой термостат сетевого напряжения для электрического обогрева пола?

Действительно ли мне нужен интеллектуальный термостат, специально разработанный для электрических напольных обогревателей? Или я могу просто получить любой интеллектуальный термостат сетевого напряжения? Смотря как.

Термостат, созданный специально для обогрева пола, позволяет подключить проводной датчик температуры, считывающий температуру пола. Обычно он имеет как датчик температуры окружающего воздуха, так и датчик пола.

Вы можете выбрать, какой датчик использовать для управления термостатом. Но рекомендуется иметь датчик пола, чтобы избежать перегрева пола.

Должен ли я использовать датчик пола или датчик воздуха?

От того, используете ли вы напольное отопление в качестве основного или дополнительного источника тепла, зависит, какой датчик вы используете (и нужен ли вам датчик пола).

Если вы используете напольный обогреватель в качестве основного источника тепла, возможно, имеет смысл использовать датчик температуры воздуха. Поскольку нагреватель будет включаться чаще, чтобы поддерживать температуру воздуха, маловероятно, что вы окажетесь в ситуации, когда пол будет слишком холодным.

Для многих установок подогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха будет поддерживать температуру воздуха. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно реже. Поэтому в этом случае, вероятно, лучше всего использовать датчик температуры пола.

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (такие как Nest или ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для умных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять дистанционно. Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT является самым передовым в этой области. Он имеет возможность подключения к голосовым помощникам, IFTTT и «работает с Nest».

Laticrete также интегрируется с голосовой связью и несколькими концентраторами умного дома.

Некоторые мысли о силе соединения WiFi

Для меня смертельным поцелуем для любого «умного» устройства являются частые отключения и вызванное ими ненадежное поведение. Никому не нужно подключенное устройство, которое не остается подключенным. Итак, если он не остается на связи 9В 9,9% случаев это, вероятно, больше проблем, чем пользы.

Будь то подвал, четырехсезонная веранда или, может быть, мастерская, пол с электрическим подогревом часто находится на значительном расстоянии от основного WiFi-роутера вашего дома. Конечно, сразу возникает вопрос, насколько хороша возможность подключения умного термостата? На этот вопрос сложно ответить, потому что установки каждого человека различны.

Попробуйте поднести смартфон или планшет к месту установки термостата. Проверьте, насколько сильный сигнал. В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если вы получаете 3 или меньше полосок на своем смартфоне, вы можете подумать о приобретении удлинителя.

5 Интеллектуальные термостаты для электрического теплого пола

Интеллектуальный термостат Mysa для электрического теплого пола

Компания Mysa только что выпустила свой интеллектуальный термостат для теплого пола. Они уже продают феноменальный термостат сетевого напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но умное приложение и функции должны быть почти такими же, как и у другого Mysa.

WiFi-термостат nVent NUHEAT SIGNATURE

Термостат Nuheat Signature имеет большой четкий экран с простым в использовании программным интерфейсом. Он отображает текущую дату, время и погодные условия. Кроме того, вы можете проверить историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более совершенен, чем другие модели. Несколько лет не было. Но в конце 2018 года программное обеспечение получило обновление. Оно добавило несколько новых отличных интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для обогрева пола.

Подключайте несколько термостатов в разных местах. Изменяйте настройки температуры из любого места с помощью мобильного приложения. Простое и эффективное планирование. Отслеживайте время работы. Ассистент и Amazon Alexa.

Новые интеграции открывают дверь для полного спектра автоматизации умного дома.

Каждый термостат, перечисленный в этой статье, должен без проблем выполнять свои функции термостата. Но если все, что вам нужно, это термостат, зачем тратить дополнительные деньги на термостат WiFi? Однако, если вы ищете функции, доступные в типичных интеллектуальных термостатах, NUHEAT — это то, что вам нужно.

Термостат nVent NUHEAT Signature WiFi | Узнать цену

Термостат Schluter DITRA-HEAT-E-WiFi

Термостат Schluter предлагает все стандартные функции программируемого термостата с дополнительным удобством в виде мобильного приложения. Интерфейс интуитивно понятен и прост в обращении. График отопления допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды смены по мере необходимости (см. фото ниже).

Несмотря на то, что это WiFi-термостат, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температур, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата Schluter является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

Мои исследования с этим термостатом натолкнулись на многочисленные сообщения пользователей о плохой работе приложения. Несколько человек жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, возможно, стоит поискать его в другом месте или хотя бы дождаться обновления программного обеспечения.

Термостат Schluter DITRA-HEAT-E-WiFi | Узнать цену

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa. Нужно ли мне сказать больше? Знаю, знаю. Почти каждый продукт в мире умного дома работает с Alexa. Однако до недавнего времени он был единственным из этих интеллектуальных термостатов для обогрева пола.

Laticrete имеет ряд интеллектуальных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом из всех. Однако из-за глючного программного обеспечения и отсутствия обновлений его не хватает.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет. Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (очень похожая на обучающий термостат Nest), которая работает вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон на экран термостата. Конечно, это не обязательно, но позволяет добавить немного собственного стиля, и это круто.

Laticrete Strata Heat является ребрендингом термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (узнайте, доступен ли он в настоящее время), но, кроме этого, трудно найти интернет-магазин в США, который продает его.

Термостат Laticrete Strata Heat WiFi | Проверить цену

Термостат SunTouch Connect WiFi

Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время и в любом месте. Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования понятен и прост.

В приложении есть «режим отсутствия», позволяющий одновременно отключать все термостаты. К сожалению, режим отсутствия не работает автоматически, как некоторые умные термостаты. Вам придется открыть приложение и активировать его вручную. Я полагаю, это все же в десять раз проще, чем бегать по дому и переустанавливать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз. Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать подогрев пола.

Вы можете использовать SunTouch для контроля энергопотребления.

Вам может понравится

Габариты радиаторов отопления: габариты, высота, ширина и толщина

16.03.2001

Фото отопление: 120 фото идей распределения тепла

05.05.2023

Циркуляционные насосы для систем отопления технические характеристики: Насос циркуляционный 25 40 по лучшим ценам.

14.10.2023

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
