Все больше пользователей монтируют в своих жилищах теплые полы, и чаще всего они устанавливаются в ванных комнатах и гостиных. Когда тёплый пол не является основным источником обогрева дома, то наряду с этой системой используются и другие способы обогрева жилища, к примеру, обычные батареи отопления. Зачем необходим узел смешения для теплого пола в комбинированных системах обогрева помещения?

В этих случаях существует проблема, каким образом совместить два типа системы отопления, так как теплые полы относятся к низкотемпературным системам обогрева, а радиаторы, наоборот, к высокотемпературным. Для того чтобы согласовать работу этих систем, требуется специальное устройство – смесительная группа для теплого пола, который используется непосредственно для водяных контуров обогрева.

Задачей смесительного узла является настраивание температурного режима теплого пола методом перемешивания теплоносителя из подачи и обратки. Сделать смесительный узел для теплого пола своими руками достаточно просто. Однако, во время изготовления необходимо придерживаться определенного алгоритма действий, для того чтобы в будущем избежать различного рода поломок.

Конструктивные особенности и принцип работы

Вначале необходимо выяснить принцип работы смесительного узла для теплого пола. Его используют лишь для водяного обогревательного пола, так как у него примерно такой же механизм, как и радиаторного теплоносителя. Типовая схема, как правило, строится на следующем основании – котел, прогревающая жидкость контуры батарей отопления и теплого пола.

Теплоноситель прогревается в котле до температуры равной температуре в радиаторе, как правило, ее значение составляет 95оС. Оптимальный температурный режим не должен превышать 31оС. Для этого существует ряд причин, главной из которых является комфортные ощущения для пола, он не должен быть чрезмерно горячим или холодным.

Особое внимание стоит обратить также на:

• какова толщина и разновидность финишного покрытия;
• какая высота стяжки обогревательного пола, в которой находятся трубки.

Исходя из этого, оптимальной температурой теплоносителя в трубах должна колебаться от 35оС до 55оС. Но так как температура теплоносителя находящегося в котле довольно высокая, такую температуру направлять в трубки категорически не рекомендуется.

Для того чтобы ее снизить в начале системы отопления используется коллекторный узел подмеса. Именно здесь смешивается теплоноситель низкой и высокой температуры. А уже охлажденный теплоноситель направляется в трубки находящиеся в полу. При помощи смесителя система обогрева теплого пола работает без каких-либо помех во всем доме.

Стандартная комплектация смесительных узлов включает в себя:

• термостатический и настроечный вентиль;
• термостатическую головку;
• насос;
• устройство температурного режима.

Существуют также конструкции теплых полов способных функционировать без смесительного узла. Но в этом случае они оборудуются специальным водонагревательным устройством, которое доводит теплоноситель до оптимального температурного режима.

Разновидности смесителей для обогревательного пола

Есть всего 2 вида смесителей — с 2-х и 3-х ходовыми клапанами. Их задачей является перемешивание холодной и горячей воды для обогревательного пола, что создает ее беспрерывный круговорот.

Двухходовый клапан оборудуется термической головкой с датчиком. Датчик контролирует температуру в режиме реального времени и в случае необходимости останавливает подачу теплоносителя от котла. Подача осуществляется только тогда, когда вода остынет во время подмешивания обратки в подачу. Двухходовые клапана предназначаются для помещений чья общая площадь не превышает 200 м2.

У трехходового клапана более высокая пропускная способность, чем у двухходового. Он не сможет пропустить воду в общую систему в помещениях небольших размеров, в том случае когда полностью открыт. Как результат это может вызвать резкие скачки температуры и следствем этого может стать разрыв трубок.

Исходя из данных приведенных выше можно сделать заключение что 3-ходовый клапан наиболее оптимально справляется со своими функциями в больших и просторных помещениях, где смонтированы системы с большим количеством контуров и используются контролеры окружающих условий.

На прилавках современных магазинов можно будет встретить модели отличающиеся по потребительскому типу:

• для присоединения к персональному типовому коллектору;
• как групповой персональный узел для установки системы с высокой мощностью.

Последний вариант может быть использован для того чтобы подсоединить несколько маломощных систем либо большой мощностью с 2 – 12 выходами.

Существуют также уличные датчики температуры. Эти приборы рекомендуются для того чтобы автоматизировать регулировку теплоносителя исходя из погодных условий. К примеру при падении температуры на улице то датчик дает сигнал об увеличении температуры теплоносителя. Как только на улице становится теплее датчик предает команду системе об понижении температурных показателей теплоносителя.

Прибор сконструирован таким образом что его устройство предполагает поворот на 90о . А специальный контролер делит их на 20 участков и мониторит погоду на улице. В том случае когда температура воды не соответствует погодным условиям, вентиль поворачивается на необходимое число делений. Это естественно можно сделать и самостоятельно, погодный датчик температуры намного удобнее.

Схемы подключения смешивающего узла

Подсоединение к котлу обогревательного пола осуществляется по определенной схеме, параметры которой зависят от системы отопления:

При однотрубной обогревательной системе необходимо чтобы байпас постоянно находился в открытом положении, двухтрубной же этого не нужно. Проект бывает как довольно простой , так и с использованием ряда дополнительных элементов.

Но в любом случае необходимо установить термостаты для коллекторной группы, устройства для контроля расхода воды и клапаны. Перемешивание непосредственно может быть совершено на всех отводах коллекторной группы либо до них.

Как собрать смесительный узел своими руками?

Цена смесительного узла довольно высокая, поэтому большинство предпочитает сделать его самостоятельно. Более того достаточно сложно найти регулятор с нужным количеством выходов. В этом случае рекомендуется, купить еще и гребенки, которые можно смонтировать самому.

Для самостоятельной сборки узла смешения для теплого пола своими руками необходимо:

• 2х или 3х ходовый клапан;
• специальные гайки;
• воздухоотводчик ручного типа;
• клапан обратки;
• зажимы;
• кран шарового типа;
• циркуляционный насос;
• тройники;
• устройства для определения температуры.

Разберем на примере насосно смесительного узла для теплого пола Valtec. На первом этапе собирается коллектор. Для этого существует 2 способа:

• спаять полипропиленовые тройники;
• скрутить тройники.

В обеих случаях диаметр элементов должен быть ¾ дюйма. Спаянные коллекторы обойдутся дороже, так как каждое ответвление гребенки должно быть оснащено МРН, цена которого достаточно высокая.

Наиболее подходящим материалом являются именно тройники высокого качества. Главным нюансом является их грамотная подборка. Для гребенки идеально подойдут изделия с 2 внешними и 1 внутренним концом. Их скручивание друг с другом должно осуществляться только с помощью пакли.

На втором этапе происходит изготовление гидрострелки. Ее изготовление можно осуществить даже без использования трехходового крана. Вполне подойдет и обычный регулировочный кран, используемый для радиаторов отопления. Кроме этого понадобятся 2 тройника, таких же, как для гребенок и 2 соединительных ниппеля с внутренней и наружной резьбой, их длина должна составлять 0,5 м. Сборка узла Валтек должна осуществляться на пакле. Для этого с двух сторон крана вкручиваются ниппели, далее к ним подсоединяются с каждой стороны по тройнику.

Третий этап включает в себя сооружение насоса. Самостоятельно собрать насосно смесительный узел для системы теплого пола невозможно, и поэтому его покупают. Установка насоса происходит снизу гидрострелки при помощи разъемных соединений, которые входят в комплект. Также его можно смонтировать вместо гидрострелки. Он сможет легко ее заменить ни чуть не хуже работая чем она.

Завершающий этап включает в себя соединение гидрострелки с гребенками. Наиболее удачным решением будет сделать разъемные соединения. Таким образом если насос будет выступать в роли отдельного элемента, потребуется приобретение патрубка. Его длина должна соответствовать характеристикам насоса. Он устанавливается на подаче , а коллектор прикручивается к патрубку. Поэтому использование гидронасоса вместо гидрострелки более экономично.

После этого гребенки оборудуются кранами Маевского, регулировочными клапанами либо автоматическими устройствами для воздушного сброса.

Далее смеситель устанавливают в отведенную зону особого шкафа и подключаются к обогревательной системе.

Для самостоятельного присоединения термосмесительного узла для теплого пола необходимы отсекающие краны. Таким же образом подключают и узлы обогревательного пола. У первого конца гребенка внизу, у второго – сверху. Для того чтобы не запутаться, необходимо придерживаться определенного алгоритма – подача и обратка одного сегмента должны подключатся последовательно. Кроме этого, к насосу подключается электроснабжение.

Как настроить узел смешивания?

После завершения установки смесителя необходимо проверить его работоспособность. Обычно регулировка отнимает намного больше сил и времени чем монтаж смесителя. Но правильные расчеты помогут сделать это с минимальными потерями.

1. Сначала необходимо снять сервопривод. Это необходимо для того чтобы он ни оказывал влияния на узел во время процесса настройки. Перепускной клапан устанавливается на крайнюю позицию. Сработавший случайно в момент настройки клапан приведет к неверному результату. Исходя из этого ,следует что механизму необходимо задать такое положение, во время которого он будет находиться в полном бездействии.
2. После этого приходит очередь уравновешивания контуров пола. Сначала необходимо закрыть радиаторный контур, то есть это должен быть балансировочный запорный вентиль первой линии. С клапана снимается крышка и при помощи шестигранного ключа его поворачивают до упора по часовой стрелке.
3. Линии контура балансируются при помощи особых клапанов. В том случае если в смесителе всего одна линия уравновешивание не требуется. В случае необходимости она проводится при помощи следующих действий. Регуляторы открываются на максимум. Клапан запирается до достижения наилучшего размера в контуре, где уклонение от расхода составляет максимум.
4. Таким образом регулируются линии согрева в общем. В случае, когда расходные данные сбиваются во время балансировки линий, они заново настраиваются. Когда расход невозможно откорректировать при открытых вентилях, необходимо увеличить рабочую быстроту насоса.
5. После этого насосный смесительный узел необходимо увязать с прочими отопительными элементами системы. Для этого открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Его нужно открыть до показателя, который соответствует оптимальному расходу теплоносителя. Расход контролируется при помощи особых расходомеров. Таким образом можно настраивать через возвратный ход в системе пола.
6. После этого необходимо заняться перепускным клапаном. Вначале выставляется вентильное давление. Данная характеристика не должна превышать более 10% от наибольшего насосного давления. Данный максимум должен соответствовать основным особенностям разновидности насоса. Данный клапан активизируется тогда, когда агрегат нагнетает давления во время минимального расхода теплоносителя.

Очень важно правильно настроить смесительный узел, чтобы работа системы обогрева была максимально эффективной.

Преимущества теплого пола со смесителем

Система типа обогревательный пол оборудованная смесительным узлом обладает целым рядом преимуществ в отличии от остальных систем отопления:

1. Комфорт. Он достигается при помощи поступления тепловой энергии путем излучения, а не конвекции. Кроме этого поверхность пола и само помещение равномерно нагреваются. В комнатах нет мостиков холода или чрезмерно горячих батарей. Это позволяет создать комфортные условия и здоровую атмосферу. Благодаря этому уменьшается количество пыли. Поверхность постоянно сухая. Что предотвращает размножение на ней плесени клещей и прочих вредоносных организмов.
2. Экономия. Исходя из того где расположены трубки и каким образом работает система, можно существенно сэкономить средства на обогреве жилища. Доказано что в жилых помещениях со стандартной высотой экономия электроэнергии составляет 30%. Благодаря этим данным можно сократить затраты энергоресурсов до 50%.
3. Безопасность. Данная характеристика имеет особое значение где находятся люди. При работе обогревательного пола исключается вероятность получения ожогов и прочего ущерба для здоровья, которые можно получить при эксплуатации конвекторов или радиаторов.
4. Гигиена. Система обогревательных полов сама предполагает необходимую дезинфекцию финишного покрытия. Чистка пола может осуществляться с помощью моющих средств и воды. Данный вид системы обогрева идеально подойдёт для помещений с особыми запросами к гигиене. К примеру, водяной пол с узлом перемешивания является оптимальным решением для больниц и детских садов.
5. Удобство. Для данного вида отопительной системы не требуется монтаж дополнительных приборов в обогреваемом помещении. Все необходимое оборудование монтируется обычно в кладовках. Поэтому планировку можно делать такой как вам заблагорассудится, при этом нет необходимости задумываться о выделении места под агрегат.

Это главные достоинства насосно смесительного узла для теплого пола.

Особенности монтажа смешивающего узла

Монтаж узла перемешивания теплого пола осуществляется непосредственно рядом с калорифером. В момент, когда все элементы гидравлической системы подключены эластичными трубками, узел подмеса нужно жестко закрепить к стене. Кроме этого, перед тем как приступить к монтажу требуется распределить места для осуществления свободного доступа к элементам смесителя. Регулировочный клапан должен располагаться в зоне входа теплоносителя в калорифер.

Во время подбора труб необходимо убедится что материал, из которого они сделаны, способен выдерживать температуру заходящего теплоносителя. Для этого предпочтительно приобрести полимерные трубы. Также стоит помнить о том, что трубу, изготовленную из оцинковки, не рекомендуется использовать для гликолево–водного раствора. Запорные части в идеале должны быть изготовлены из бронзы и латуни, трубки — из черной стали, насос из чугуна. Производители стальных частей всей системы грунтуют и окрашивают внешнюю сторону.

Во время выбора места для монтажа и подключения узла, нужно учитывая появление воздушных пузырей, вероятность появление которых возникает от устройства отвода котлового контура. Также необходимо позаботится том, чтобы предотвратить попадание воды и конденсата на части находящиеся под напряжением.

Исходя из информации приведенной выше, целесообразней подбирать смесительный узел индивидуально, для того чтобы обеспечить максимальный комфорт от эксплуатации обогревательной системы пола. Достаточно просто самому подобрать подходящую систему, но предварительно необходимо изучить все виды схем подключения. Но в том случае, если абсолютно нет ни каких знаний об данных узлах и назначениях деталей, для того чтобы не рисковать, лучше всего будет приобретение готовой конструкции.

Как работает насосно-смесительный узел? Почему настоятельно рекомендуется ставить насосную группу для теплого пола и отопления дома? Какие преимущества имеет подобная система? Монтаж котельной с насосно-смесительным узлом – тонкости и технические нюансы.

Насосно-смесительный узел – прибор со взаимосвязанным между собой оборудованием, позволяющим осуществить смешивание потоков теплоносителя, предназначенного для различных контуров системы отопления.

Принцип работы насосно-смесительного узла простыми словами

Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.

Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:

1. Использовать насосно-смесительный узел, который устанавливается на коллектор.
2. Использовать полноценные насосно-смесительные группы.

Первый вариант – заведомо проигрышный

• Отсутствие возможности регулирования температуры в автоматическом режиме.

Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.

В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта – весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.

Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.

Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.

Но, к чему такая громоздкая, не выигрышная по цене конструкция? Тут то и объясняется появление «готовых» насосно-смесительных узлов. Вроде этого.

В данной насосно-смесительной группе Meibes уже есть:

• Насос для радиаторов – прямой контур;
• Насос для теплого пола – смесительный контур;
• Электронный смеситель;
• Насосная балка, которая по совместительству является гидрострелкой.

Преимущества насосно-смесительной группы

• Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
• При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.

Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».

• Отсутствуют перепады температур, даже при изменении погоды на улице.

Как происходит работа насосно-смесительного узла

1. Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.

К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.

1. В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
2. Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.

Системы теплого пола уже давно никого не удивляют. Люди, покупающие или возводящие загородное жилье, по умолчанию заказывают монтаж такого отопления. Причем все чаще устанавливается водяной обогрев. Объясняется это довольно легко. Несмотря на довольно сложный монтаж насосно-смесительного узла для теплого пола, такая отопительная система считается довольно экономичной, эффективной и комфортной в эксплуатации.

Основные задачи

Обычные системы отопления считаются высокотемпературными. Большинство водонагревательных котлов рассчитаны на радиаторы и конвекторы, способные выдерживать нагрев до 90°С. При этом средние температурные показатели в системе обычно поддерживаются на уровне 75°С.

Это слишком много для водяного обогрева напольного покрытия по следующим причинами.

1. Такая температура будет некомфортной. По полу банально будет неприятно ходить. Его нагрев не должен превышать 30°С.
2. Ни одно напольное покрытие не сможет долгое время выдерживать высокую температуру. Со временем оно вспучится, начнет растрескиваться и утратит свой первоначальный вид.
3. Излишний нагрев негативно сказывается на бетонной стяжке, в которую укладываются трубы. Она разрушается.
4. Для создания оптимального микроклимата в доме водяному обогреву напольного покрытия не нужны повышенные температурные показатели.

Современные отопительные котлы способны поддерживать нагрев теплоносителя в определенном диапазоне. Ставить отдельный бойлер экономически невыгодно. Обычно систему теплого пола подключают к общему с радиаторами трубопроводу.

Как сделать коллектор для теплого пола своими руками:

В этом случае единственным разумным решением будет установка насосного узла для теплого пола. Он позволит смешивать горячую воду с теплоносителем, который уже отдал большую часть тепловой энергии. Тем самым можно регулировать необходимую температуру напольного покрытия.

Люди делают то же самое вручную в ванной комнате и на кухне, когда открывают горячий и холодный кран, чтобы получить воду необходимой температуры. Естественно, узел подмеса для отопления имеет более сложное устройство, чем смеситель на кухне. Его главная задача — обеспечение сбалансированной циркуляции воды в контурах системы. Также он должен точно отбирать необходимое количество теплоносителя из труб и при необходимости замыкать поток в кольцо. Хороший узел должен самостоятельно корректировать свою работу, чтобы человеку не приходилось регулировать уровень нагрева вручную.

Прибор, удовлетворяющий таким требованиям, должен быть сложным, поэтому большинство людей покупает в магазинах готовые решения. Выглядят такие узлы превосходно и функционируют не хуже, но цены на них слишком высоки. Из-за этого все же находятся люди, которые после изучения всей имеющейся информации собирают узел подмеса для теплого пола своими руками. Оказывается, это не такая уж сложная задача.

Смесительный узел для теплого пола:

Принцип работы

Все смесительные узлы работают по одному принципу. Поток нагретой воды проходит по контуру и останавливается предохранительным клапаном, расположенным в распределительном коллекторе. Клапан подключен к термостату или датчику, снимающему температурные показатели.

Благодаря насосно-смесительным узлам, система теплого пола работает равномерно

Если температура теплоносителя слишком высока, то клапан открывает заслонку для доступа в систему холодной жидкости. Она подмешивается к горячей воде. При низких температурах происходит обратный процесс. При достижении заданной температуры клапан перекрывается и поступление разогретого теплоносителя прекращается.

Узел подмеса не только контролирует температуру жидкости, но и регулирует ее циркуляцию в системе. Выполнение этих двух функций обеспечивается 2 основными элементами: предохранительным клапаном и насосом циркуляции. Последний является ключевым элементом системы. Именно благодаря ему пол прогревается равномерно.

Подробнее о насосно-смесительном узле для теплого пола:

К второстепенным элементам относятся:

• байпас;
• воздухоотводчики;
• перекрывающие и дренажные клапаны.

Наличие того или иного элемента определяется задачами и целями системы. Узел всегда устанавливается до входа в общий контур. При этом точное его местоположение не регламентируется.

Отличия различных систем

Разные смесительные узлы имеют похожую конструкцию. Принципиальные различия заключаются в использовании разных предохранительных клапанов. Самыми распространенными считаются двух- и трехходовые клапаны.

Первый тип питающего устройства оснащается термостатической головкой. В нее встроен температурный датчик жидкостного типа. Информация, идущая с него, позволяет регулировать интенсивность потока разогретого теплоносителя.

Двухходовый клапан применяется в таких системах, где в обратку постоянно добавляется горячая жидкость от котла. Такой подход исключает перегрев теплого пола и продлевает срок его безаварийной работы.

Существуют двухходовые и трехходовые насосные узлы

Такой клапан не отличается высокой пропускной способностью. Значит, регулировка температуры происходит плавно. Его рекомендуется использовать в помещениях с небольшой площадью пола.

Второй тип питающего устройства представляет собой комбинированный вариант. В нем сочетаются функции клапана и балансировочного крана. Работает он иначе, чем двухходовое устройство. Благодаря ему, в горячий теплоноситель поступает охлажденная вода из обратки.

Трехходовый клапан часто подключается к внешним термостатам. Последние позволяют устанавливать нагрев жидкости с учетом уровня уличной температуры воздуха. Подача воды в нем регулируется заслонкой, расположенной на стыке труб, идущих от котла и обратки.

Трехходовые устройства считаются более современными и производительными. Поэтому их по умолчанию устанавливают в системах, имеющих несколько нагревательных контуров, обогревающих помещения большой площади.

У таких клапанов есть несколько недостатков:

1. Существует риск резкого повышения температуры теплоносителя в системе, если из котла будет поступать больше жидкости, чем из обратки.
2. Из-за большой пропускной способности трехходового устройства даже при небольшом изменении положения заслонки температура значительно повышается. Нет возможности тонко регулировать нагрев пола.
3. В крупных помещениях требуется обязательная установка внешних датчиков, отслеживающих температуру на улице. В противном случае обеспечить комфортные условия внутри здания невозможно.

Впрочем, необходимость установки термостатов можно рассматривать и как положительный момент, ведь они обеспечивают лучшую регулировку температуры. Кроме того, с их помощью можно понижать нагрев в помещениях, где людей нет. Это может значительно снизить расходы на отопление.

Варианты схем

Существует несколько вариантов присоединения смесительного узла к котлу. Они отличаются типом используемого клапана и видом подключения циркуляционного насоса. Последний может присоединяться к системе последовательно или параллельно.

Схема смесительного узла для теплого пола

Двухходовый термоклапан и последовательное соединение

Эта схема самая простая и потому популярная. Чтобы собрать такой насосно-смесительный узел своими руками, понадобятся следующие элементы:

1. Запорные шаровые краны. Они нужны для полного отключения теплого пола от общей системы. Это необходимо при проведении профилактики или ремонта.
2. Фильтр грубой очистки. Некоторые мастера отказываются от него, но специалисты рекомендуют все же устанавливать, так как он повышает сроки службы оборудования.
3. Термометры. Они позволят визуально контролировать и при необходимости осуществлять отладку узла.
4. Двухходовый клапан. Он ничем не отличается от приборов, устанавливаемых на радиаторах отопления. Его задача — регулировка потока горячей воды, поступающей в систему.
5. Термоголовка. По сути, это насадка с датчиком температуры. Она надевается на питающее устройство и управляет его работой.
6. Сантехнические тройники. Их используют для создания байпаса, в котором будет осуществляться отбор холодной или горячей воды.
7. Балансировочный кран. У него одна-единственная задача — точная настройка теплого пола.
8. Циркуляционный насос. Этот самый важный элемент. Он должен иметь несколько режимов работы, чтобы точно регулировать обогрев.
9. Обратный клапан, предотвращающий появление обратного потока теплоносителя.

Многие люди считают, что клапан не нужен. Но лучше подстраховаться. Этот элемент спасет систему от поломки, если циркуляционный насос вдруг начнет подсасывать воду из обратки при закрытом термоклапане.

В схеме с двухходовым питающим устройством и параллельным соединением циркуляционного насоса обратка и подача от котла меняются местами. Сам насос размещается на байпасе. К такому решению прибегают, когда требуется разместить узел подмеса компактно. Но за меньшие габариты приходится платить сниженной производительностью.

Трехходовый клапан и параллельное подключение

Если сравнивать эту схему с аналогичной, но на двухходовом клапане, то изменения будут незначительными. Вместо тройника и упрощенного питающего устройства устанавливается трехходовый смеситель. Причем устанавливается он в верхней точке над насосом.

Трехходовой клапан более незначителен в размерах

Управление системой осуществляется с помощью той же термоголовки, имеющей выносной температурный датчик. Потоки теплоносителя смешиваются внутри смесителя. Его заслонка устроена таким образом, что приоткрытие одного канала приводит к соразмерному закрытию другого.

При последовательном расположении циркуляционного насоса с трехходовым термоклапаном происходит смешение приходящих по одной трубе потоков, дальнейшее перенаправление теплоносителя нужной температуры через центральный патрубок.

Преимущество такой схемы заключается в более компактных размерах. В остальном она ничем не отличается от параллельного подключения.

Стоит отметить, что существуют более сложные схемы подключения, но реализуются они только в смесительных узлах заводского производства. Собирать их своими руками слишком сложно. В подавляющем большинстве случаев для обогрева полов в доме хватает упрощенных схем.

Что касается подробной инструкции по сборке узла, то ее нет и не может быть. Человек, решивший установить его в своем доме, должен владеть навыками сантехнического монтажа и понимать, как работает система.

Если у него есть необходимые знания, то подобрать необходимые комплектующие и собрать их в единое устройство не составит труда. Когда таких знаний и навыков нет, то даже не стоит пытаться собрать узел подмеса самостоятельно, никакая инструкция не поможет.

Узел смешивания для отопления

Содержание

1. 1 Предназначение устройства
2. 1. 1 Сфера использования
3. 2 Что такое коллектор?
4. 2.1 Особенности работы коллекторно-смесительного тандема
5. 2.2 Какие отличительные особенности насосно-смесительных узлов?
6. 3 Рекомендации при установке

Виды смесительных узлов для отопления

Смесительный узел – это узел, в котором происходит смешивание. В системах отопления это смешивание двух разных сред (жидкостей).

Назначение смесительного узла – получить необходимую настроечную температуру теплоносителя.

Смесительные узлы можно разделить на две категории:

1. Последовательный тип смешивания

2. Параллельный тип смешивания

Последовательный тип смешивания является самым энергоэффективным и более производительным типом смешивания и вот почему:

1. Более производительным он является, потому что весь расход насоса идет в контур, которому контролируется температура теплоносителя. То есть в зависимости от параллельного типа смешивания в последовательном типе смешивания весь расход идет тому контуру, для которого и предназначен смесительный узел.

2. Энергоэффективным он является, потому, что возвращаемый теплоноситель из смесительного узла обладает самой низкой температурой. Что согласно теплотехнике увеличивает мощность теплоотдачи. Смесительный узел с последовательным типом смешивания обязательно внедряется в низкотемпературные системы отопления

Параллельный тип смешивания, на мой взгляд, является некоторым уродом в системе отопления. Так как любому развивающемуся человеку сначала проще изобрести смесительный узел с параллельным типом смешивания.

Недостатки параллельного типа смешивания:

1. Расход насоса распределяется по разные стороны от смесительного узла. В некоторых смесительных узлах имеется внутренние потери расхода из-за особенностей движения теплоносителя.

2. Температура теплоносителя, от которой избавляется смесительный узел, равна настроечной температуре смесительного узла. Что однозначно является неразумным подходом к энергоэффективности. Такой узел подходит для высокотемпературных систем отопления. Где имеются контура с высокими температурами.

Смесительный узел с последовательным типом смешивания, который имеет центральное смешивание.

Смесительный узел с последовательным смешиванием, который имеет боковое смешивание.

Что такое центральное и боковое смешивание написано здесь: http://infosantehnik.ru/str/50.html

Смесительный узел с параллельным типом смешивания, у которого клапан имеет центральное или боковое смешивание.

Смесительный узел с параллельным типом смешивания, который имеет боковое смешивание.

Смесительный узел с двойным смешиванием

В такой схеме смесительного узла присутствую два узла смешивания и его смело можно назвать смесительный узел двойного смешивания.

Смешивание происходит в двух местах:

Расход насоса распределяется в трех контурах: (С1-С2),(С3-С4),(Линия 1)

Самый дешевый и не энергоэффективный смесительный узел марки:

Такой узел предназначен для теплых водяных полов. Подходит для высокотемпературных систем отопления. Например, если имеется радиаторное отопления (не ниже 60 градусов), и теплые водяные полы, которым температура теплоносителя рассчитана не выше 50 градусов. То есть на вход требуется всегда выше температура, чем настроечная.

Условие Т1>Т2. Невозможно чтобы Т1=Т2. Это условие относится ко всем смесительным узлам с параллельным типом смешивания. Повторюсь, для низких температур такой узел не подходит.

Смесительный узел с последовательным типом смешивания, имеющий трехходовой клапан с центральным смешиванием обладает самым энергоэффективными характеристиками.

Пример энергоэффективного узла смешивания

У такого смесительного узла может быть условие когда температура С1=С3

Смесительный узел DualMix от Valtec

Dualmix является параллельным типом смешивания, у которого по умолчанию в комплекте имеется трехходовой клапан с боковым смешиванием.

Смесительный узел CombiMix от Valtec

Смесительный узел CombiMix является последовательным типом смешивания, но это боковое смешивание. И к сожалению такой смесительный узел не подходит для низких температур. То есть температура на входе должна быть выше настроечной температуры узла.

Недостаток смесительного узла CombiMix в том, что этот смесительный узел с боковым смешиванием. А для низкотемпературных систем отопления подходят смесительные узлы, в которых имеется трехходовой клапан с центральным смешиванием.

Подробнее о клапанах и типах смешивания найдете здесь: http://infosantehnik.ru/str/50.html

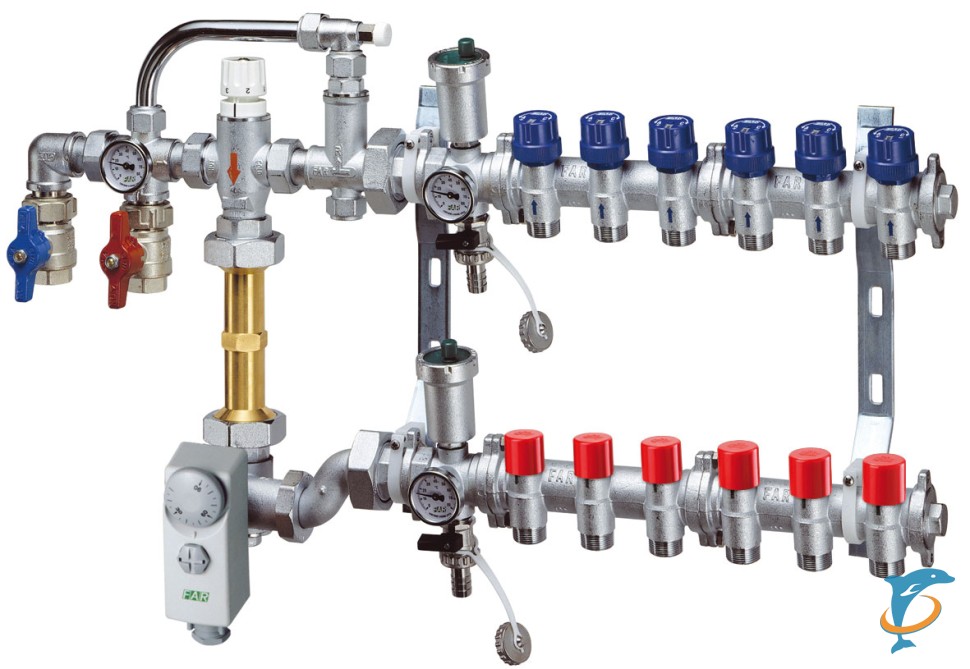

Кстати готовые смесительные узлы FAR (TERMO-FAR) вполне удовлетворяют требованиям энергоэффективновсти.

В таком узле имеется термостатический смеситель с центральным смешиванием. То есть когда закрывается горячий проход, то в это же время открывается холодный проход. Каждый из двух проходов могут быть полностью закрыты по отдельности. Только такой трехходовой клапан может быть энергоэффективным. В любом случае узнавайте подробную работы трехходовых клапанов. Потому что могут подсунуть клапан с боковым смешиванием и тогда труба дело…

Можно приобретать готовые изделия они обычно имеют трехходвые клапана с центральным смешиванием, которые позволяют иметь одинаковую температуру настройки и входящей температуры.

Для получения смесительных узлов можно использовать различные клапана подробнее здесь:

Смесительный узел. Принцип работы. Назначение и расчеты.

Смесительный узел – это специальная цепь трубопроводов, которая образует смешивание двух разных потоков в один.

Для чего это нужно?

Для того, чтобы получить пониженную или другую температуру. Для того, чтобы получить дополнительный расход в контуре отопления.

Видеоурок по расчету смесительного узла

Гидравлический разделитель (гидрострелка) по своей природе образует смесительный узел, но он создает независимое пространство внутри себя, и в этом пространстве присутствуют два и более, независимых контуров.

Подробнее о гидравлическом разделителе:

Чем же отличается смесительный узел от гидрострелки?

В смесительном узле происходит принудительное разделение потоков, то есть имеется не прерывный поток воды и он делиться за счет только движения воды. В гидрострелке получается область, где вода находится в свободном положение, эту воду начинают разгонять силы создаваемые насосом: Поток от одной зоны к другой.

В смесительном узле движение воды сразу смешивается. То есть смешиваются два разных потока в один поток.

Рассмотрим абсолютную схему смесительного узла

Важно понять, что существуют два типа смешивания: Последовательный и параллельный.

Последовательный тип смешивания хорош тем, что весь расход насоса идет потребителю.

Параллельный тип смешивания хорош тем, что можно сделать для регулировки один двухходовой клапан для регулирования. Но у параллельного типа смешивания есть один большой недостаток, это непостоянный расход потребителя. Так же расход насоса разбавляется с расходом источника.

Существует такая странная схема, которую можно сравнить с комбинированным типом смешивания. Такой тип смешивания содержит в себе сразу и параллельный и последовательный тип смешивания.

Комбинированный тип смешивания можно переключать из параллельного типа смешивания в последовательный тип смешивания. Также можно проводить различные балансировочные действия, для получения сразу двух типов смешивания. Такая схема подойдет там, где нужно сделать определенные расходы между контуром источника и контуром потребителя.

Последовательный тип смешивания

Обладает большей производительностью расхода в отличие от параллельного типа смешивания.

Виды схем смешивания для последовательного типа смешивания разделяются только различностью элементов и способом расположения элементов, например:

Насос может быть и на подающей линии потребителя и на обратной линии потребителя.

Таким образом, получаются две комбинации схем смесительного узла:

Для регулировки температуры, необходимо менять расходы между контурами источника и перемычки.

Для этого существуют трехходовые клапаны. Трехходовой клапан может быть установлен и на подающую линию и на обратную линию:

Важно понять, что трехходовой клапан регулирует проходы контуров источника тепла и перемычки. Контур потребителя тепла у трехходового клапан всегда открыт.

Вообще и насос, и трехходовой клапан должны по возможности работать на пониженной температуре теплоносителя для того, чтобы они прослужили долго. Трехходовой клапан однозначно нужно поставить на обратную линию потребителя. Насос для теплых полов ставят на подающую линию это связано с тем, чтобы теплоноситель толкал насос в теплые полы. В случаях, если в теплых полах образуется воздух, то насос может перестать качать теплоноситель через теплый пол. Насос может оказаться завоздушенным. При радиаторном отоплении насос можно смело ставить на обратку.

За место трехходового клапана можно использовать обычные краны, клапаны или балансировочные клапаны.

Параллельный тип смешивания

Позволяет получить свойство, при котором расход насоса делиться на контур источника тепла и потребителя тепла. Если потребитель меньше потребляет расход, то расход потребляется больше через источник тепла и наоборот.

В параллельном типе смешивания необходимо регулировать только контур источника тепла. Такой тип смешивания подходит в том случае, если расход источника тепла намного меньше чем расход потребителя.

Смесительный узел для теплого пола

Лучшим вариантом может служить только смесительный узел с последовательным типом смешивания, так как имеет большую производительность по расходу.

Подробнее о трехходовых клапанах и схемах с их применением Вы найдете Здесь:

На рынке существуют готовые смесительные узлы типа:

Смесительный узел dualmix является абсолютно параллельным типом смешивания.

Смесительный узел combimix является последовательным типом смешивания. Имеются дополнительные настройки. Настройка балансировочного клапана уменьшает или увеличивает проток по тепловому контуру (контур котла). Перепускной клапан служит для того, чтобы при закрытых контурах давать расход насосу.

Скачать программу CombiMix 1.0

Что касается расчетов по диаметру труб в смесительных узлах, то Вы найдете описание в разделе:

При наступлении холодов значительно увеличивается оплата за тепло. С постоянным ростом тарифов эта плата становится не всем по карману. Утепленный фасад дома не всегда есть полноценным выходом. Для правильного и точного регулирования температуры теплоносителя разработано специальное устройство, которое хорошо себя зарекомендовало в этой сфере.

Насосно-смесительный узел не только увеличивает эффективность всей системы отопления, но и позволяет держать точно заданную температуру носителя тепла.

1 Предназначение устройства

Рынок насосно-смесительного оборудования и вспомогательных блоков к нему достаточно насыщен. Наиболее хорошо зарекомендовали себя узлы производства компаний Valtec, Tim и Rehau. Не зависимо от конструкционных особенностей, производителя и дополнительных функций устройства подготавливают теплоноситель, циркулируемый в контуре отопления, до заданного пользователем значения. В основном, значения, в зависимости от условий внешней среды задаются от 20 до 60 градусов.

Многокольцевой насосно-смесительный узел

К безусловному назначению также принадлежат:

• поддержка точно заданного значения температуры во вторичном контуре циркуляции;
• непрерывная циркуляция теплоносителя в первичном и вторичном контурах;
• согласованность циркуляции между контурами системы отопления;
• отслеживание расхода теплоносителя вторичного контура.

Конструкционно насосно-смесительные узлы представляют собой трубопроводные цепи, завязанные между собой и объединяющие первичный и вторичный контуры. В результате смешивания теплоносителя из двух потоков и возможно поддержание установленного температурного значения.
к меню ↑

1.1 Сфера использования

Чаще всего, узлы насосно-смесительные применяют для налаженной работы систем отопления пола, обогревают тепличные хозяйства и другие объекты с водяным обогревом.

Актуально применение устройства на объектах с повышенными требованиями к точности температурной уставки и с критичными изменениями температурных режимов.

Расположить узел достаточно просто в любом ограниченном пространстве, так как он имеет небольшие габариты. Для этой цели зачастую оборудуют специальный – коллекторный шкаф, пряча торчащие вентильные соединения и иные приборы.

Чтоб организовать обогрев пола санузла, комнаты и других помещений дома насосный узел комбинируют с дополнительным блоком – коллектором. Коллекторный блок выступает распределителем контурных потоков теплого пола, как гидрострелка.

Брендовые смесительные узлы компании-производители делают совместимыми только со своими коллекторами, которые снабжают всеми необходимыми подсоединительными элементами. К примеру, коллектора Rehau HKV-D и Rehau HKV без проблем соединяются с насосно-смесительным узлом PMG 25 от той же Rehau, а компании Tim и Valtec имеют свои аналоги.

Для нормальной работы смесительный узел не требует применение электронных схем управления, а электрифицировать нужно лишь циркуляционный насос. Такое исполнение делает устройство практически независимым от перебоев снабжения электроэнергией и снижает вероятность аварийной остановки.
к меню ↑

2 Что такое коллектор?

Для упрощения организации напольного отопления в быту применяют особое устройство под названием коллектор. Данное устройство является объединителем всех линейных отводов обогрева, включая подачу и возврат. Работа в тандеме со смесительным узлом обеспечивает комфортную температуру в помещении. Использование теплоносителя с первичного контура напрямую невозможно по причине очень высокого температурного режима, требующего внесения корректив.

Однокольцевой насосно-смесительный узел

Важно понимать, что каждый бренд имеет свои особенности в организации узлового блока, но вся сборка, не важно Rehau или Tim, проделывает одну и ту же работу – обеспечивает подачу теплоносителя заданной температуры во все питающие отводы.

Коллекторный узел – это параллельно расположенные две трубы горизонтальной направленности с подключением к подаче и возврату теплоносителя. Вся деталировка и другие конструкционные элементы в основной массе изготовлены из:

• сплавов слабо поддающихся коррозийным процессам;
• никеля;
• латуни;
• особой пластмассы.

Для контролирования температуры носителя и уровня протока подающее ответвление могут комплектовать термостатическим клапаном, а обратное – сенсорным датчиком протока.

Подающие клапаны могут снабжать ручным регулированием протока носителя. Закручивая такой регулятор, оператор может перекрыть подачу тепла на ответвление в ручном режиме. Визуализацию контроля протока для выполнения действий по гидробалансировке системы позволяют осуществить проточные сенсоры.

Более дешевые варианты коллекторных блоков не имеют дополнительных датчиков и индивидуализированных регулировочных возможностей.

Температурные и режимы давления наблюдают по средству установленных термометра и манометра. Спуск накапливаемого воздуха в системе обеспечивают отдельным вентилем.

Дополнительные конструктивные элементы, датчики и опции могут поставляться под заказ или на усмотрение производителя. Бренд Рехау имеет практику комплектовать узел в сборе. На примере насосно-смесительного узла PMG-25 стандартной сборки в комплекте поставляют:

• смесительный 3-х ходовой вентиль с трех позиционным сервоприводом переменного тока на 230В модели kvs=8,0м3/ч с D_y=25;
• термометры на подаче и возврате теплоносителя;
• насос энергощадящий до 45Вт с возможностью регуляции напора до 6 м.

Собранные и смонтированные части с применением уплотнений уже прошли гидроиспытания давлением.
к меню ↑

2.1 Особенности работы коллекторно-смесительного тандема

Пара насосно-смесительный узел и коллектор работают по следующему принципу. Циркуляционный насос блока проталкивает теплоноситель по всем ответвлениям коллектора. С падением температурных показателей ниже установленного оператором температурного предела трех- (иногда двух-) ходовой клапан, постепенно приоткрываясь, делает вливание горячего теплоносителя в линию. Образовавшийся лишний объем теплоносителя перетекает с обратной линии в первичный контур общетепловой системы. Расход по малых контурах регулируется автоматически или с помощью ручного режима.

Структура комбинированного смесительного узла

Все системные сбои и неисправности, такие как повышенное давление, отсекают предохранительные клапаны или байпасы. Также не исключены другие предохранительные меры, которые применяют до полного восстановления гидравлической сбалансированности системы, чтобы сберечь исправность насоса и общую работоспособность.
к меню ↑

2.2 Какие отличительные особенности насосно-смесительных узлов?

До широкого применения в быту автоматического смешивания потоков первичного и вторичных контуров с помощью трех- и двухходовых клапанов в пользовании находилось устройство, так званная, гидрострелка.

В насосно-смесительном блоке разделение теплоносителя на потоки осуществляется принудительно, непрерывность потока разделяется только за счет движения воды. А гидрострелка имеет область со свободной зоной смешивания води, и подача теплоносителя осуществляется с помощью размещенного на каждом ответвлении своего насоса.

Насосно-смесительный узел располагает мгновенным смешиванием двух потоков контуров, а гидрострелка смешивает потоки по средству природного физического процесса.

Сравнить по скорости регулирования температуры двумя устройствами можно на примере накопительного и проточного бойлеров. Но в этом случае проточный способ будет еще и много экономней накопительного.
к меню ↑

3 Рекомендации при установке

Монтаж устройств следует осуществлять строго соответствуя инструкциям компаний-производителей.

Вход и выход из первичного отопительного контура необходимо смонтировать со смесительным узлом или через тепловой коллектор.

Стандартно соединительный размер с первичными выводами составляет 1 дюйм, а вторичные отводы и коллектор обвязывают комплектно поставляемыми соединителями. Размер последних может варьироваться в зависимости от брендовой модели. Уплотнители на резьбовых частях соединителей гарантируют надежность и быстроту монтажа без дополнительных средств (герметиков, фум-ленты, пакли и т.д.).

Термическую головку следует установить вручную с максимальными значениями настроек.

Насос для циркуляции теплоносителя устанавливают между двумя вентилями с предварительным уплотнением.

Общая схема монтажа насосно-смесительного узла

С окончанием монтажа и статических проверок соединений наступает время испытаний системы отопления в сборе. До подачи питания на электронасос следует убедится в открытии все запорных элементов на пути движения носителя, чтобы избежать перегрузок и аварийных ситуаций, связанных с этим.

До появления насосно-смесительного узла монтаж, расчеты и настройка работы отопления занимала уйму времени, и была очень сложной инженерной задачей. Блок смесительный — готовое решение задач организации контурированной системы обогрева. Доукомплектовав узел, пользователь избежит допущенных ранее ошибок конструкции системы. А относительно несложная настройка исключает необходимость специальных регулировочных приспособлений.

Подробная инструкция поможет сэкономить пользователю оплату работ монтажной организации или осуществить грамотный контроль для принятия работ по монтажу.
к меню ↑

Смесительный узел для отопления – устройство и принцип работы

Теплый пол — комфортная система обогрева дома. Редко функционирует самостоятельно. Для получения оптимального микроклимата рекомендуется использовать в тандеме со стандартным отоплением. Потребуется установка узла, налаживающего эффективную работу контуров.

Смесительное устройство

Принцип работы узла

Механизм работы узла смещения заключается в реализации:

• перемещения подогретого теплоносителя, достижения коллектора распределения;
• предохранительный клапан, датчик контроля температуры фиксируют текущее состояние жидкости;
• когда отметка температурной шкалы теплоносителя зашкаливает, открывается заслонка для подачи холодной воды, обеспечивающая смешивание;
• когда температура нормализуется, заслонка закрывается. Схема работы переходит в обычный режим.

Механизм работы узла

Назначение

Чтобы обеспечить надежное, эффективное сочетание центрального отопления и теплого пола предусматриваются элементы:

• котел обогрева;
• радиаторы;
• трубопровод централизованного отопления;
• теплоноситель;
• трубопровод для теплого пола.

Отопительные котлы работают при температуре 70-95 градусов по Цельсию. Для обычных батарей это нормально, для трубопровода пола — недопустимо. Максимальный нагрев теплоносителя должен составлять не более 31 градуса по Цельсию. Даже если стяжка возьмет на себя часть температуры, на трубопровод напольной системы придется 50-55 градусов по Цельсию.

Теплоноситель центрального обогрева не может использоваться для напольного покрытия. Чтобы наладить слаженную работу контуров потребуется смесительное устройство. Способствует снижению температуры воды до нужной отметки. Напольное покрытие подогревается в нормальном режиме.

Чтобы снизить температуру, теплоноситель берется из двух контуров: первого — из котла, батарей, второго — из обратки. Смесительный элемент настраивает температурный режим в трубопроводе пола. Работа остальных частей отопления не затрагивается.

Смесительный агрегат не потребуется, если обогрев происходит только системой теплый пол. Котел настраивается на низкую температуру, работает в нужном режиме. Остальные ситуации предполагают обустройство узла регулировки.

Устройство

Важный элемент смесительного соединения — клапан. Бывает двухходовой, трехходовой. В первом случае предполагается датчик жидкости, установленный в термостатической головке. Контролирует температурный режим теплового носителя. Если температура зашкаливает, клапан закрывается головкой.

Использование смесительного агрегата позволяет наладить нормальную, бесперебойную работу отопления напольного покрытия, обеспечить долговечность элементов. Двухходовой клапан качественно выполняет работу. Применять для отопления больших площадей не нужно. Лучше установить трехходовой клапан смесительного устройства.

Регулирует поступление горячей воды, контролирует работу балансировочного клапана. Холодная и горячая жидкость смешиваются в клапане.

Недостатки: вероятность резкого скачка подачи горячего теплоносителя. Могут возникнуть утечки в трубопроводе отопления пола. Система изнашивается быстрее.

Погодозависимые датчики регулируют температурный режим воды в зависимости от климатических условий на улице. Повышают эффективность устройства, продлевают срок службы обогрева полового покрытия.

Регулировка узла

Эффективная работа отопления для пола зависит от правильной регулировки смесительного соединения. Нужно снять термоголовку.

Клапан устанавливается на максимум — 0,6 бар для избежания ложного срабатывания во время регулировки.

Чтобы рассчитать пропускную способность необходимо снять температуру в:

• трубопроводе, ведущем к батареям;
• теплоносителе в основном контуре;
• трубопроводе обратного контура.

Расчет:

1. От температуры воды в батареях нужно отнять температуру обратки.
2. От температуры жидкости в обратном контуре отнять значение температуры воды для подачи.
3. Первую разность разделить на вторую.
4. От полученного результата отнять 1, умножить на коэффициент 0,9.

Благодаря регулировке смесительного соединения можно добиться бесперебойной, эффективной работы центрального, напольного обогрева в доме.

Распространенные узлы

Различаются конструкцией, техническими параметрами, функциями. Главная задача — реализация отопления полового покрытия. Методы обеспечения работы системы различны.

Valtec

Смесительное узловое соединение Valtec поддерживает заданный температурный режим для теплоносителя во вторичном контуре отопления. Возможно благодаря подмешиванию из обратки. Узел обогрева обеспечивает гидравлическую увязку высокотемпературной отопительной системы, низкотемпературного теплого пола.

В работе водяной системы отопления пола, узел — главный элемент. Для обычного радиатора поддержание температуры в 85 градусов по Цельсию нормально. Для пола — 35 градусов по Цельсию. Смесители обеспечивают стабильность, бесперебойность работы систем отопления с низкотемпературным режимом.

Узел Valtec

Для постоянной циркуляции воды предусматриваются насосы. Беспрерывно подают охлажденную жидкость из обратной линии в теплоноситель.

Особенность смесителей Valtec — смежные задачи для отопления пола, сада, теплиц.

ТИМ

Смесительное соединение последовательного типа смещения теплового носителя ТИМ имеет особенность. Полный расход системы отопления подается на потребителя. Подходит для использования в системе отопления частного дома. Нужно подобрать технические характеристики узла (модель), установить.

Узловое смесительное устройство ТИМ

Oventrop

Торговая марка Oventrop специализировалась на окнах, дверях. Со временем произошла переспециализация на узлы для организации теплого пола в домах, инструменты для монтажа.

Комплектация:

• коробка для монтажа;
• вентиль;
• клапан выведения приточных вентиляционных воздушных масс;
• термостат, контролирующий температуру теплового носителя для обратной линии.

Для прокладки труб водяного контура принято использовать маты — подложки с бобышками. Толщина материала — 11-35 мм. Монтаж контура на фольгированный утеплительный шар выполняется шинами фиксации, якорными скобами.

Узел смешивания Oventrop

Особенность труб Oventrop — легкость установки системы отопления, смесительного устройства, присоединения к запорной арматуре.

Watts

Насосный узел Watts регулирует температуру в диапазоне 30-50 градусов по Цельсию. Возможно, благодаря вентилю TempGuard, модулю Watts IsoTherm.

Устройство подмеса Watts

Продукция торговой марки Watts лидирует в Америке, Канаде.

Wilo

Насосные узлы подмешивания для теплого пола Wilo просты, надежны. Конструкция четко продумана. Возможно подключить коллектор для радиаторного отопления.

Смесительный агрегат Wilo

Материал выдерживает температуру в 90 градусов. Информация предоставляется для первичного контура системы отопления.

Что лучше: Oventrop или Valtec?

Торговая марка Valtec имеет патент от Италии, но запчасти, элементы системы обогрева для полов производит в Китае для снижения стоимости.

Устройства Valtec лучше применять для отопления частных, загородных домов большой площади. Производитель дает гарантию на трубы 7 лет. Запорная арматура ломается чаще.

Для многоквартирных домов с высоким давлением системы обогрева, лучше китайские трубы не укладывать. Существует вероятность порывов, утечек.

Oventrop — лучший производитель узлов смешивания. Продукция долговечна, надежна. Выдерживает перепады давления воды, обеспечивает регулярную работу системы «теплый пол».

Монтаж

Установка узла смещения:

• Узел устанавливается к контуру напольного обогрева.
• Монтаж может быть правосторонним, левосторонним.
• Крепления узла может быть в помещении, шкафу, котельной.

Если узел не вписывается в интерьер, можно скрыть.

• Устанавливается насос, датчик температуры.
• Смесительный клапан монтируется на первый основной контур, обратный — на обратную цепь.
• К холодной трубе подключается выход обратки.
• Нужно проверить правильность подключения узла. При высокой, низкой температуре теплоносителя, увеличивают, уменьшают пропускную возможность клапана. Терморегулятор устанавливают на нужную температуру.

Смесительная цепь обеспечивает налаженную работу нескольких контуров отопления. Делает жизнь человека комфортной, спокойной. Главное, правильно выбрать, установить модель.

Средняя оценка

оценок более 0

Поделиться ссылкой

Насосно-смесительные узлы для теплого пола

Водяной теплый пол является системой отопления с низкой температурой, что накладывает некоторые ограничения на его работу.

 По санитарным нормам температура поверхности пола не должна превышать 31ºС. Чтобы обеспечить это, температура теплоносителя, циркулирующего по трубам в стяжке должна быть не выше 35-40ºС. Отопительный котел может выдавать такую температуру если работает только на теплые полы. Если же система комбинированная и в нее входят радиаторы отопления или горячее водоснабжение, то котел должен нагревать воду до 60-80ºС.

Значит, температуру теплоносителя для теплого пола необходимо понизить. Для этого служат смесительные узлы. Они обеспечивают смешивание остывшего теплоносителя из обратной трубы отопительного контура и горячего теплоносителя, поступающего от котла.

Принцип работы смесительного узла

Смесительный узел обеспечивает непрерывное циркулирование теплоносителя по контуру. При этом на подачу постоянно идет теплоноситель из обратки, а к нему подмешивается горячий от котла.

Смешиванием потоков управляет клапан с термостатом, который регулирует подачу горячего теплоносителя. Управление температурой может быть организовано разными способами, которые зависят от конструкции клапана.

Работа узла смешения невозможна без насоса, перекачивающего воду по контуру при закрытии подающей магистрали. Поэтому, их еще называют насосно-смесительными узлами для теплого пола. Также, циркуляционный насос обеспечивает качественное смешивание потоков жидкости с разной температурой.

Конструкция насосно-смесительного узла

Основу узла составляют термостатический клапан и циркуляционный насос. Кроме этого в состав узла могут входить:

• дренажные клапаны;
• балансировочные клапаны;
• обратные клапаны;
• воздухоотводчики.

Узел смешения для теплого пола устанавливается на распределительном коллекторе водяного теплого пола.

Термостатический клапан может выполняться двух- или трехходовым. Это влияет на особенности работы системы.

Двухходовый клапан обеспечивает постоянное циркулирование теплоносителя из обратки. Термостатическая головка с жидкостным датчиком отслеживает температуру теплоносителя. При ее понижении ниже установленной, открывается подача от котла. Таким образом, происходит подпитка горячим теплоносителем. По достижении необходимой температуры клапан отсекает подачу от котла.

Двухходовый клапан имеет небольшую пропускную способность, поэтому обеспечивает качественное смешивание теплоносителя без перепадов температуры. Невысокая пропускная способность ограничивает применение таких клапанов – при отоплении площади более 200 м² они не справляются с поддержанием температуры.

Трехходовые клапаны оптимально применять совместно с погодозависимыми контроллерами.

Трехходовый клапан непрерывно смешивает внутри себя потоки подачи и обратки. Регулирование температуры осуществляется изменением положения заслонки, управляющей смешиванием. Такие клапаны могут оснащаться сервоприводами. В таком случае управление температурой теплого пола может осуществляться дистанционного. Кроме того, контроллер, подающий команды на сервопривод, отслеживает температуру в помещении. Контроллер может управлять работой насосно-смесительного узла в зависимости от погоды.

Недостатком трехходовых клапанов с ручным управлением является их большая пропускная способность. Даже при самом минимальном изменении положения заслонки температура может резко измениться. Если управление осуществляется автоматикой, то она непрерывно корректирует положение заслонки и скачки температуры практически не заметны.

Выбор насосно-смесительного узла для теплого пола

Смесительный узел для водяных теплых полов можно купить в сборе, а можно собрать самому из отдельных комплектующих. Выбирая узел смешения нужно знать что именно от него требуется – работа в автоматическом режиме или полное ручное управление. От этого зависит необходимость оснащения сервоприводом, контроллером, выносными датчиками.

Необходимо знать размеры отапливаемой площади и объем системы. Эти параметры влияют на выбор смесительного клапана по пропускной способности и на производительность циркуляционного насоса.

На срок службы узла влияет материал, из которого он изготовлен. Применение стали снижает стоимость товара, но при этом уменьшается и срок его службы. Лучше обратить внимание на узлы с применением нержавеющей стали или латуни, которые устойчивы к коррозии.

Правильно подобранный насосно-смесительный узел для водяного теплого пола обеспечит комфортную температуру в отапливаемом помещении.

.



Узлы для теплого пола Valtec Combi

для низкотемпературного отопления частного дома или квартиры.

Используются для регулирования температуры жидкости, которая подается в трубы теплого пола.

Узлы для теплого пола Valtec Combi могут проводить плавную регулировку температуры в диапазоне от 20 до 60°С.

Уровень нагрева воды меняется за счет смешивания жидкости, идущей от котла с остывшим теплоносителем из обратного контура.

Оборудован шаровым краном перекрытия насоса, байпасом с перепускным клапаном, погружным термометром и воздухоотводчиком автоматического типа.

Предназначен для работы с жидкостью, нагретой до 90°С, имеющее давление потока 10 Бар (Атмосфер), присоединяется к отводам коллектора размером G 1″.

Для смешивания используется двухходовой клапан, оснащенный термостатической головкой, имеющей выносной погружаемый датчик, и балансировочным клапаном.

Может оснащаться контроллером отопления, который возьмет на себя измерение температуры и будет проводить управление узлов для теплого пола Valtec Combi.

Изготовлен из высокопрочного нержавеющего металла, имеет срок службы от 15 лет, проверен на заводе изготовителя на соответствие международным нормам качества и экологичности.

Узлы для теплого пола Oventrop Regufloor H

для использования в системах отопления частных домов и квартир.

Применяются для регулирования температуры жидкости в низкотемпературной системе обогрева «теплый пол».

Устанавливаются на стальные коллекторы с боковыми разъемами G 1″, оснащенные от 2 до 8 штуцеров для отопительных контуров.

Узлы для теплого пола Oventrop Regufloor H могут самостоятельно регулировать температуру теплоносителя или управляться электронным контроллером отопления, имеющего отдельное измеряющее температуру устройство.

Оснащены трехходовым вентилем для регулировки нагрева подачи, накладным регулятором электрического типа для защиты от перегрева, измерительным датчиком накладного типа для измерения температуры, насосом с частотным регулированием.

Узлы для теплого пола Oventrop Regufloor H проводят изменение температуры в диапазоне от 20 до 50°C, накладно регулятор работает с температурой от 20 до 90°C, сам узел – 50°C и давлением 6 Бар (Атмосфер), выдерживают перепад давления в 0,75 Бар (Атмосфер).

Все изделия Oventrop Regufloor H проверяются на соответствие международным нормам качества, проходят заводские испытания на прочность и термостойкость, имеют компактные размеры и большой срок службы.

Узлы для теплого пола Watts Isotherm

для низкотемпературного обогрева частных домов и квартир.

Предназначены для регулирования температурного режима работы теплого пола, позволяет проводить тонкую температурную настройку обогрева.

Могут использоваться в комбинированных системах отопления, которые совмещают высокотемпературные обогревательные радиаторы и низкотемпературный контур теплого пола.

Подключаются к коллекторам с типоразмером G 1″, межосевое расстояние которых равно 210 мм, закрепляются гайками накидного типа или монтируются при помощи переходника HKV-T.

Узлы для теплого пола Watts Isotherm имеют байпас, обеспечивающий функцию автономной регуляции, оснащены механизмом ограничения температуры и готовым к подключению электрическим насосом.

Диапазон регулировки температуры от 30 до 60°C, рабочее давление 6 Бар (Атмосфер), может работать в связке с электронным контроллером отопления, который самостоятельно будет измерять температуру и изменять уровень нагрева теплоносителя.

Все узлы для теплого пола Watts Isotherm прошли тест на давление, имеют высокие показатели прочности, соответствуют международным требованиям качества и имеют большой срок службы благодаря изготовлению из высокопрочных металлов, не подвергающихся коррозии.

Узлы для теплого пола Uni-Fitt Solomix Grundfos

для низкотемпературного отопления частного дома или квартиры.

Используются для регулирования температуры теплоносителя в трубах теплого пола.

Подключаются к низкотемпературному контуру коллекторной группы с максимальным числом отводов от 2 до 13 и высокотемпературному контуру отопительной системы с максимальной тепловой мощностью 12,5 кВт.

Состоят из 3-х ходового клапана, насоса, термометра, встроенного обратного клапана, настроечного байпаса, автоматического воздухоотводчика и ниппели, имеют простое управление при помощи вращающейся термоголовки.

Узлы для теплого пола Uni-Fitt Solomix Grundfos обеспечат поддержание комфортной температуры, предоставляют простое управление нагревом помещения, поспособствуют равномерному распределению теплоносителя в трубах низкотемпературной отопительной системы.

Узлы для теплого пола Uni-Fitt Solomix Grundfos предназначены для использования в отопительной системе с диаметром 1″, уровнем нагрева жидкости 90°C, рабочим давлением 10 Бар (Атмосфер), могут регулировать температуру во вторичном контуре с диапазоном от 20 до 65°C.

Как подключить участок тёплого пола к радиаторной ветке.



Изучив положительные стороны водяного теплого пола, многие хотят обустроить его и у себя в доме. Но при этом не хотят сделать это по общепринятым правилам, а попытаться запитать теплый пол от ветки радиаторного отопления.

Чаще всего, такие теплые полы планируется делать в ванных комнатах. С одной стороны, хочется после душа становиться босыми ногами на приятную теплую поверхность. С другой – не хочется вкладывать большие деньги на покупку и монтаж оборудования ради одного небольшого участка теплого пола.

Минус такого подхода лежит на поверхности – система отопления работает только полгода. В остальные полгода система работать не будет и становиться ногами придется на все тот же холодный пол.

Рассмотрим, какие варианты придумывают народные умельцы и почему этого делать нельзя.

Врезка тройника

Есть домашние мастера, которые предлагают в подающую и обратную магистрали радиаторного отопления врезать тройники и к ним подключить теплый пол. При этом в трубы теплого пола пойдет теплоноситель с высокой температурой 50-70°С. Такую температуру нельзя назвать комфортной, ногам будет очень горячо.

Подключение теплого пола к обратке

Есть предложения подключить контур теплого пола к обратному трубопроводу радиаторной системы отопления. В качестве аргумента приводится то, что пройдя через радиаторы, теплоноситель отдаст часть своего тепла и температура снизится.

Во-первых, вряд ли температура теплоносителя снизится до необходимой (порядка 35°С). Во-вторых, добавление трубы водяного теплого пола увеличит гидравлическое сопротивление системы. Насос просто не сможет прокачать теплоноситель через такую систему и циркуляции не будет.

Это связано с тем, что труба теплого пола имеет намного меньшее сечение, чем каналы радиаторов и магистральные трубы радиаторного отопления. Кроме того, сопротивление трубопровода зависит от его длины. Прибавление длины контура к основной магистрали резко повысит сопротивление системы.

Как понизить температуру теплоносителя

Все же, можно подключить контур теплого пола по первому способу, т.е. врезкой через тройник, но при этом понизив температуру теплоносителя.

Это можно сделать следующим образом. На обратке теплого пола устанавливается термостатический клапан. Как только температура теплоносителя становится выше установленной, клапан перекрывает проток. Когда температура понизится, клапан откроется и в трубу поступит свежий горячий теплоноситель. Когда он дойдет до датчика, клапан опять закроется. Система будет работать в таком пульсирующем режиме без непрерывной циркуляции, а лишь подбавляя свежие порции горячего теплоносителя.

Можно управлять работой такой системы не по температуре теплоносителя, а по температуре теплого пола. Для этого на клапан устанавливается термостатическая головка с выносным датчиком температуры. Можно оснастить клапан сервоприводом, который будет управляться комнатным термостатом.

Заключение

Плюсы такого подключения теплого пола:

• легкость монтажа;
• отсутствие дорогостоящего насосно-смесительного узла;
• отсутствие длинных подводящих участков трубы.

Минусы такого подхода в том, что из-за высокого гидравлического сопротивления может не осуществляться циркуляция теплоносителя по контуру теплого пола. Насос, рассчитанный на радиаторы, может не обеспечить необходимый перепад давления и будет работать только на радиаторы. Если работой насоса управляет комнатный термостат, то такая вероятность возрастает.

Такой способ организации теплого пола является нежелательным. Но все же он возможен, если произвести расчет контура, убедиться в способности насоса обеспечить циркуляцию теплоносителя и обеспечить возможность отбалансировать систему. Мастера, устанавливавшие такие системы, не рекомендуют делать контур длиннее 50 м.

Смесительный узел для теплого пола своими руками

Поддержание нормального температурного режима при работе водяного теплого пола необходимо по нескольким причинам. Основная из них – уменьшение температуры теплоносителя, поступающего из системы отопления. Для этого в коллекторный блок устанавливают специальный смесительный узел.

Содержание

1. Принцип работы
2. Виды конструкций
3. 2-х ходовой клапан
4. 3-х ходовой клапан

Основная функция этого элемента заключается в смешивании 2-х потоков жидкости с разными температурными показателями.

Конструкция смесительного узла состоит из нескольких частей:

1. Саморегулирующийся питающий клапан. Предназначен для уменьшения (увеличения) подачи теплоносителя в контуры трубопроводов теплого пола.
2. Циркуляционный насос. Необходим для эффективного смешивания охлажденной жидкости с поступившей горячей из системы отопления. Кроме этого, он обеспечивает принудительную циркуляцию воды.
3. Температурный датчик. Зачастую он устанавливается в приемный коллектор. Его показания поступают в блок питающего клапана и согласно им производится регулирование интенсивности потока горячей воды.
4. Балансировочный клапан. Монтируется между приемной точкой входного коллектора и обратной трубой системы отопления. Если в магистрали теплого пола происходит превышение показателя давления, то он открывается и стравливает излишек воды в обратную трубу.

Такой механизм регулирования необходим для поддержания температурного режима до 55°С в трубах теплого пола. Так как температура теплоносителя значительно выше (до 90°С), то его прямое поступление в магистрали обогрева пола может повредить всю систему. Смесительный узел предназначен для постоянного контроля и регулирования состояния системы.

Во время циркуляции жидкости в трубах теплого пола происходит ее остывание. Как только температура достигает критического минимума — датчик посылает сигнал питающему клапану. С помощью сервомеханизма задвижка автоматически открывается, пропуская некоторую часть горячего теплоносителя во входной коллектор. Работа насоса обеспечивает быстрое смешивание двух потоков и стабилизацию температуры до требуемого показателя.

[box type=»warning» ]Излишек давления, возникающий в трубах, компенсируется балансировочным клапаном. Важно установить его именно на входном коллекторе, иначе резкий поток охлажденной жидкости поступит в трубу отопления. А это чревато термическим ударом и возможным повреждением трубопровода.[/box]

Виды конструкций

Основное отличие в конструкциях смесительных узлов заключается в установке 2-х или 3-х ходового клапана. В зависимости от этого изменяется принципиальная схема подключения.

2-х ходовой клапан

Он работает по принципу запорной арматуры или крана. Его главным компонентом является электропривод – механизм, регулирующий положение штока в клапане. Именно на него поступают данные от температурного датчика. Согласно этим показателям электропривод выполняет открытие или закрытие штока. Образно говоря – это управляющий механизм всего смесительного узла.

Эта схема применяется для небольших и средних размеров теплого пола, так как она позволяет очень плавно регулировать температурный режим без резких скачков. Но если площадь обогрева превышает 200 м² — необходимо устанавливать другой распределительный механизм.

3-х ходовой клапан

Регулирование температуры происходит путем смешивания горячего потока из системы отопления с водой из обратной трубы. Внутри механизма находится заслонка, положение которой регулирует интенсивность потоков. Одновременно с этим трехходовой клапан выполняет функции байпаса – защитного механизма.

Однако его установка чревата следующими возможными проблемами:

• Большая пропускная способность. При нарушении режима работы может произойти подача горячей воды, которая приведет к значительному увеличению температуры в трубах теплого пола.
• Даже при небольших отклонениях задвижки через клапан проходит большой объем воды. Если температурный датчик или сервопривод дадут хотя бы минимальный сбой, то в трубопроводы поступить вода со слишком высокой температурой.

[box type=»note» ]Но несмотря на это, именно к 3-х ходовому клапану можно подключить различные типы температурных датчиков, расположенных в помещении или на улице. Благодаря этому в автоматическом режиме достигается оптимально комфортная температура.[/box]

Можно ли сделать это самому? При большом желании смесительный узел можно собрать самостоятельно. Но в конечном итоге стоимость комплектующих окажется ненамного ниже, чем уже готовая конструкция. К тому же, есть целый ряд уже заводских коллекторных установок, в состав которых входят смесительные узлы.

теплый пол

Поделиться с друзьями

зачем нужен, схема, узел подмеса Valtec

Смесительный узел для тёплого пола: устройство, как сделать своими руками

5 (100%) голосов: 1

Обогрев дома с помощью системы «тёплый пол» давно уже перестал быть новинкой. Часто конструкцию устанавливают в гостиных помещениях, ванных и детских комнатах. Однако стоит знать, что тёплые полы не являются основной отопительной системой, то есть в доме помимо полов обычно устанавливают еще и другие традиционные агрегаты.

• Нужно ли использовать?
• Устройство
• Смесительный узел Valtec
• Как сделать узел подмеса своими руками

Здесь и возникает проблема совместной работы двух разных систем отопления, ведь тёплые полы – это конструкции, работающие при невысоких температурах, а большинство котлов выдают теплоноситель с более высокой температурой. Чтобы вся система отопления дома работала слаженно и согласованно, приобретают смесительный узел для тёплого пола, который применяется индивидуально для водяных контуров.

Смесительный узел для тёплого водяного пола

Нужно ли использовать?

Узел подмеса для тёплого пола необходим по целому ряду причин:

1. Для начала можно сказать о комфорте. Ведь согласитесь, очень неприятно ходить по горячей поверхности, которая обжигает ноги. Для уютного восприятия будет вполне достаточно 25-30 °C.
2. Узел смешения для тёплого пола – это ещё и «спасение» для напольного покрытия, которое не любит перегрева и быстро под воздействием температур деформируется: появляются трещины, вспучивания и пр.
3. Стоит сказать о вмурованных контурах, которые тоже имеют свой уровень температур. Так как они прочно зафиксированы в бетонном слое, то не могут расширяться от нагрева и в стенках труб появляются критичные напряжения. Естественно, всё это приводит к поломке конструкций.
4. Большой нагрев плохо влияет на стяжку.
5. Если учесть площадь поверхности нагрева, которая участвует в теплоотдаче, то большие температуры для создания комфорта в доме будут лишними.

Устройство

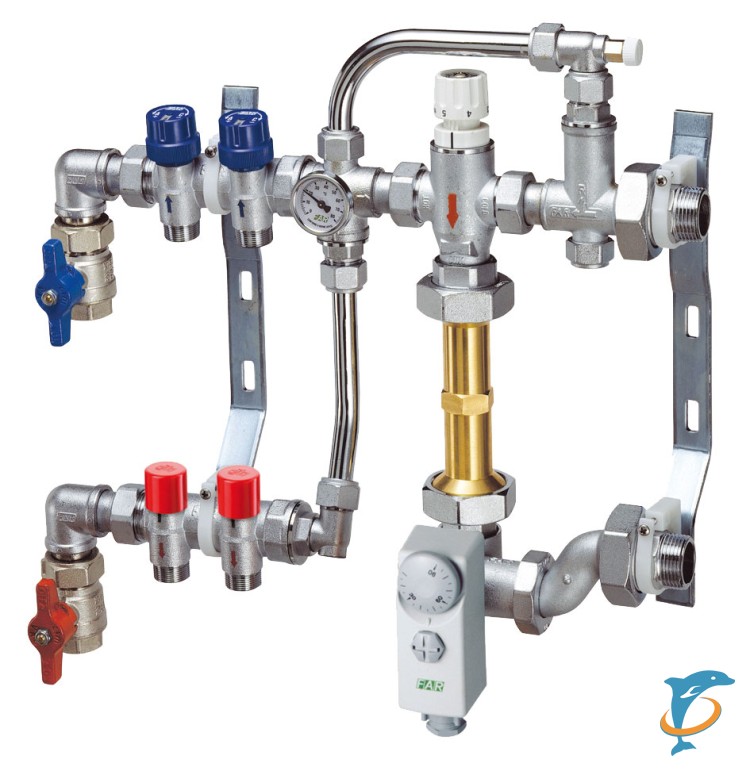

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

1. Коллектор (гребёнка распределения).
2. Трёхходовой кран.
3. Гидрострелка (смеситель).
4. Циркуляционный насос.
5. Термостат (бывает только в автоматизированных узлах).
6. Запорная арматура (клапан-смеситель).
7. Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)

Схема работы смесительного узла для тёплого пола

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.

Трехходовой смесительный клапан

Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:

1. Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
2. Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:

• схема присоединения и переключения водных потоков;
• схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Как собрать насосно-смесительный узел?

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Обычный смеситель для тёплого водяного пола имеет в комплекте шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

Смесительный узел Valtec

Чтобы выбрать надёжную и качественную конструкцию и не переплатить, стоит обратить внимание на производителя, применяемые комплектующие и сборку.

Valtec очень востребован на сегодняшний день. Это итальянский производитель, который занимается выпуском тепло- и водоснабжающей продукции, максимально адаптированной к сложным условиям эксплуатации.

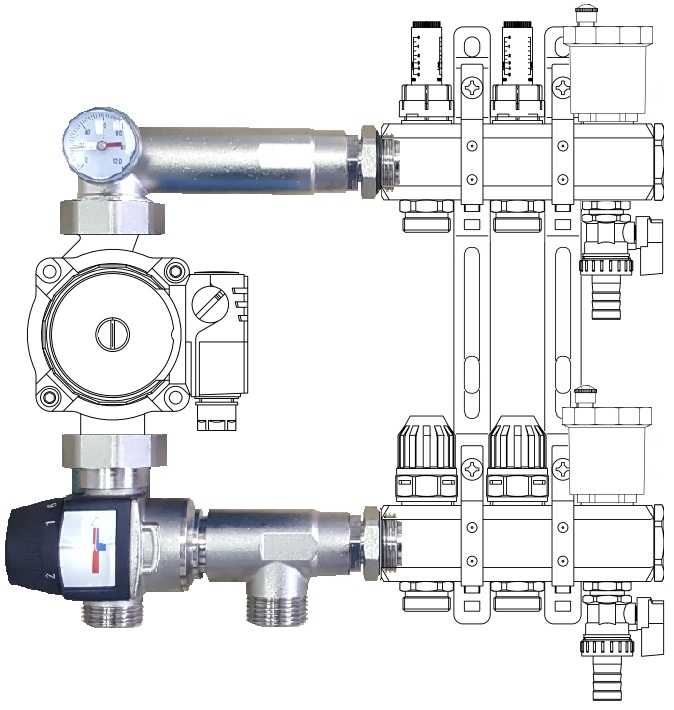

Насосно-смесительный узел VALTEC COMBIMIX (VT. COMBI)

Смесительный узел Валтек для тёплого пола – это стандартная система с температурой, доходящей до 60 °C. Максимальное давление в отопительной системе с подключённым смесителем данной фирмы не должно быть больше 10 бар.

Характеристики Valtec:

• гребёнки в диаметре составляют 25,4 мм;
• 12 присоединяемых контуров;
• сечение присоединяемых труб — ¾ дюйма с внешней резьбой;
• 18 см – это длина насоса;
• эффективность 2,75 м³/час;
• настройка температуры в районе 20-60 °C;
• нагрев воды на выходе (наивысшая температура) 90 °C при давлении 10 бар.

Как сделать узел подмеса своими руками

Смеситель для тёплого пола своими руками сделать можно. Возможно, это обойдётся вам даже дешевле, чем купить готовый прибор. При том бывают случаи, когда попросту невозможно найти регулятор с нужным количеством входов.

При работе следует выполнять всё по порядку, пункт за пунктом, чтобы избежать поломок техники.

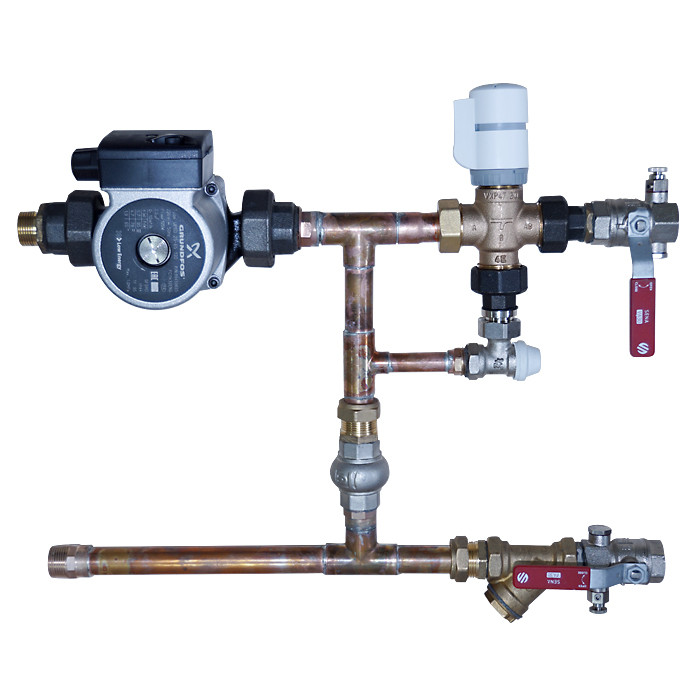

Чтобы сделать смеситель для тёплого водяного пола своими руками, нужно иметь следующие составляющие:

• двухходовой или трёхходовой клапан;
• специальные гайки;
• ручной отводчик воздуха;
• клапан обратки;
• шаровой кран;
• циркуляционный насос;
• зажимы;
• несколько тройников;
• приборы для измерения температуры.

Чтобы сделать своими руками терморегулирующий смесительный клапан для тёплого пола, нужно пройти следующие этапы:

1. Для начала стоит изготовить коллектор. Коллекторный узел своими руками можно выполнить двумя вариантами. Например, сделать пайку из полипропиленовых тройников, либо скрутить из тройников. Тот и и другой варианты предполагает диаметр элементов ¾ дюйма. В случае пайки коллекторный прибор выйдет дороже, так как каждое ответвление гребёнки нужно оснастить МРН, а оно стоит не дёшево. Качественный тройник – лучший материал. Важно только правильно их выбрать. Для гребёнки подойдут приборы с одним внутренним и двумя внешними концами. Пакля поможет скрутить их друг с другом.
2. Вторым пунктом создаётся гидрострелка. Выполнить её можно не применяя трёхходовой клапан. Вполне хватит обычного регулирующего крана, использующегося для обогревательных батарей. Кроме этого понадобится пара тройников и пара соединительных ниппелей, имеющих резьбу на внешней стороне и внутри. Их длина должна составлять полметра. Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику.
3. Третьим пунктом стоит сделать насос. Насосный узел самому выполнить не получится, его можно только купить. Ставится прибор в нижней части гидрострелки с помощью разъёмных соединений (входят в стандартный комплект).
4. На последних этапах нужно соединить гидрострелки с гребёнками. Для этого нужно сделать разъёмные крепления. Если насос будет в качестве отдельного предмета, то нужно приобрести патрубок. Длина патрубка должна быть аналогичной показателю насоса. Его устанавливают на подаче, к патрубку прикрепляется коллектор. Потом к гребёнке прикручиваются регулировочные клапаны (либо краны Маевского, либо приборы автоматики для удаления воздуха). В конце смесительная конструкция помещается в отведённое для него место шкафа и монтируется к системе обогрева. Узел подмеса для тёплого пола своими руками прикрепляется с помощью отсекающих кранов. Также осуществляется соединение узла и тёплого пола. Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством.
5. Этап настройки узла смешивания. Теперь нужно провести проверку функциональности системы. Обычно настройка отнимает намного больше сил и времени, чем предыдущие работы по установке. Но если всё правильно рассчитать, то можно всё осуществить с минимальными вложениями. Нужно снять сервопривод (чтобы он не мешал узлу в процессе регулировки). Теперь нужно уравновесить контур пола. Закройте радиаторный контур, уберите с клапана крышку, затем возьмите шестигранный ключ и поверните по часовой стрелке до конца. Линии контура уравновешивают специальными клапанами. Если в смесительной конструкции только одна линия, то балансировка не имеет смысла.

Если позволить клапану сработать в момент настройки, то это приведёт к неверному результату. Поэтому конструкции необходимо задать положение, в котором механизм будет бездействовать.

Утепление полов – это, безусловно, важный вопрос отопления в жилом доме. Систему «тёплый пол» можно устанавливать практически в любом месте, и теперь вы знаете, как это сделать и при помощи каких инструментов.

Смесительный узел – один из основных элементов системы тёплых водяных полов. Он делает отопление полным, так как содействует совместной работе котла и тёплого пола.

Блок смешивания



Смесительный узел

Выберите модель

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретного смесительного узла

Посмотреть все модели

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

{{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}}

{{#if Ремкомплекты}}

Комплекты

{{#каждый ремонтный комплект}}

{{#если URL-адрес изображения}} {{еще}} {{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#если функции}}

{{#каждая функция}}
• {{это}}
{{/каждый}}

{{/если}}

{{/каждый}}

{{/если}}

{{/каждый}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Информация об одобрении/сертификации

Информацию об одобрении для конкретного продукта см. в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:

АССЭ	CSA	Сертификаты FM	НСФ
UL	УЛК	УСК	WQA

VEVOR Машина для розлива с подогревом, Машина для розлива губной помады 30 л / 7,9 галлона, Машина для розлива губной помады 35 Вт, Машина для розлива с подогревом и перемешиванием с мешалкой для косметики, напитков, губной помады, воска и лака для ногтей

Макс. Машина для розлива губной помады 30 л

Эта машина для наполнения губной помады с емкостью наполнения 30 л (7 британских галлонов / 8 галлонов США) очень подходит для нагрева и наполнения жидкостями, такими как духи или восковые материалы, такие как губная помада, для заводов и личных мастерских. Эта машина для наполнения губной помады, отличающаяся термостатом и технологиями, устойчивыми к затвердеванию, может стать незаменимым помощником в вашей работе по наполнению.

Tough Equipment & Tools, Pay Less

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю

в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам.

Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24/7

Постоянная темп. Нагрев

Технология термостата позволяет равномерно расплавить парафин в бункере с помощью двух нагревательных трубок. Пиковая температура варьируется от 194°F/90°C до 392°F/200°C в зависимости от добавления воды или масла в качестве теплоносителя в промежуточный слой бункера.

Eminent Power Strength

Благодаря двигателю мощностью 35 Вт эта машина для розлива помады может наполнять до 30 бутылок в минуту. Но окончательный результат герметизации зависит от вашего фактического личного опыта работы.

Стойкость к затвердеванию

Процесс нагрева не заканчивается до появления насадки, которая эффективно защищает материал от затвердевания. Откройте выпускной клапан вручную, а затем закройте его вручную, чтобы завершить процесс наполнения.

Интеллектуальный рабочий механизм

Вот основные детали конструкции панели нашей машины для наполнения губной помады: термостат, световые индикаторы, выпускное сопло, переключатель нагрева, переключатель термостата и переключатель двигателя. Хорошо спроектированные переключатели могут упорядоченно управлять различными модулями.

Возможность хранения 30 л

Эта машина для наполнения губной помады имеет возможность наполнения объемом 30 л и наполнения различными продуктами наполнения за один раз, что обеспечивает превосходную производительность наполнения. Вам не нужно беспокоиться о постоянном добавлении материала.

Прочный корпус из нержавеющей стали

Изготовленная из высококачественной нержавеющей стали, эта машина для наполнения губной помады отличается высокой устойчивостью к коррозии и царапинам, что продлевает срок службы и обеспечивает простоту обслуживания.

Технические характеристики

• Модель: YK-30L

• Применение: жидкость и вставка

• Рабочий режим: электрический

• Напряжение: 110V/60HZ

• .0003

• Мощность бункера: 7 Великобритания GAL/8 US GAL/30L

• Контроль заполнения: Руководство

• Скорость заполнения: 20-30 бутылок/мин

• Точность заполнения: ± 1%

• Точность заполнения: ± 1%

• .

  Вес изделия: 70 фунтов/32 кг

• Размеры машины: 22x17x36 дюймов/56x42x91 см

Содержимое упаковки Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24 часа в сутки 7 дней в неделю

в оборудовании и инструментах.

Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

• Premium Tough Quality
• Невероятно низкие цены
• Быстрая и безопасная доставка
• 30-дневный бесплатный возврат
• Внимательное обслуживание 24/7

Макс. Машина для наполнения губной помады на 30 л

Эта машина для наполнения губной помады емкостью 30 л (7 британских галлонов / 8 галлонов США) очень подходит для нагрева и наполнения жидкостями, такими как духи или восковые материалы, такие как губная помада, для заводов и личных мастерских. Эта машина для наполнения губной помады, отличающаяся термостатом и технологиями, устойчивыми к затвердеванию, может стать незаменимым помощником в вашей работе по наполнению.

• Нагрев термостата
• Поразительная рабочая мощность
• Умная операционная система
• Бункер объемом 30 л
• Прочная конструкция из нержавеющей стали

Постоянная темп. Нагрев

Технология термостата позволяет равномерно расплавить парафин в бункере с помощью двух нагревательных трубок. Пиковая температура варьируется от 194°F/90°C до 392°F/200°C в зависимости от добавления воды или масла в качестве теплоносителя в промежуточный слой бункера.

Выдающаяся Сила Силы

Благодаря двигателю мощностью 35 Вт эта машина для розлива помады может наполнять до 30 бутылок в минуту. Но окончательный результат герметизации зависит от вашего фактического личного опыта работы.

Стойкость к затвердеванию

Процесс нагрева не заканчивается до появления насадки, которая эффективно защищает материал от затвердевания. Откройте выпускной клапан вручную, а затем закройте его вручную, чтобы завершить процесс наполнения.

Интеллектуальный операционный механизм

Вот основные детали конструкции панели нашей машины для наполнения губной помады: термостат, световые индикаторы, выпускное сопло, переключатель нагрева, переключатель термостата и переключатель двигателя. Хорошо спроектированные переключатели могут упорядоченно управлять различными модулями.

Возможность хранения 30 л

Эта машина для наполнения губной помады имеет возможность наполнения объемом 30 л и наполнения различными продуктами наполнения за один раз, что обеспечивает превосходную производительность наполнения. Вам не нужно беспокоиться о постоянном добавлении материала.

Прочный корпус из нержавеющей стали

Изготовленная из высококачественной нержавеющей стали, эта машина для наполнения губной помады отличается высокой устойчивостью к коррозии и царапинам, что продлевает срок службы и обеспечивает простоту обслуживания.

Содержание пакета

• 1 x Обогрев. 1,6 кВт
• Емкость бункера: 7 галлонов Великобритании/8 галлонов США/30 л
• Контроль наполнения: ручной
• Скорость наполнения: 20-30 бутылок/мин
• Точность наполнения: ±1%
• Вес изделия: 70 фунтов/32 кг
• Размеры машины: 22x17x36 дюймов/56x42x91 см

Специальный смеситель для резины и пластика Смеситель с частотой нагрева Охлаждающий смеситель – Купить Высокоскоростной смеситель в ru.

made-in-china.com Смеситель Охлаждающий смеситель

При фактическом производстве смесителя материалы добавляются в высокоскоростной смеситель SHR через загрузочное оборудование в соответствии с требованиями процесса смешивания для высокоскоростного смешивания и нагрева. Когда материалы удовлетворяют требованиям процесса горячего смешивания, высокоскоростной смеситель открывает устройство для резки материала, и соответствующие материалы выливаются непосредственно в бочку охлаждающего смесителя SHL через разгрузочный тройник. Материал контактирует с охлаждающим оборудованием, установленным в смесителе, посредством низкоскоростного перемешивания охлаждающего смесителя, и температура быстро снижается.



После того, как материалы завершили вышеупомянутые технологические операции и были получены соответствующие материалы, их можно выгружать из оборудования, упаковывать и транспортировать к следующему производственному оборудованию или хранить с помощью конвейерного оборудования или рабочей силы.



Характеристики высокоскоростного смесителя из пластика

Качественные производственные навыки (сварка и полировка), благодаря чему материал не прилипает к стенке кастрюли и удобен для быстрой и простой подачи.



Разумная работа: стабильная работа, отсутствие шума, высокая производительность.



Профессиональный инженер системы электрического управления ПЛК полного комплекта оборудования настраивается в соответствии с требованиями заказчика с использованием компонентов Siemens и других известных брендов со стабильной производительностью.



Профессиональный производитель с богатым опытом, разумно организующий монтажные позиции двух основных устройств, делающий структуру более крупной, компактной и хорошо соединенной.



Конфигурация оборудования смесительной машины



Компания имеет полный набор производственных мощностей вспомогательного оборудования и может предоставить клиентам различные варианты системы подачи.



Ручная подача, предоставьте разумный план установки и соорудите платформу для кормления.



Шнековая подача использует винтовую подачу серии DTC. В соответствии с требованиями заказчика к кормлению подбирается разумная модель кормораздатчика, чтобы сэкономить затраты на закупку оборудования для клиентов при условии соблюдения производственных требований.



Вакуумная система подачи, полный комплект индивидуальной вакуумной системы подачи (включая станцию ​​сброса для порошкового материала, установка оборудования для удаления пыли может удовлетворить требования беспыльной работы цеха).



Защитные перила и лестницы платформы экипажа изготовлены в соответствии с национальными стандартами безопасности для обеспечения безопасного производства.



Автоматическая система управления ПЛК обеспечивает полностью автоматическую работу и экономит трудозатраты.



Отличная система фильтрации выхлопных газов, отличное качество и длительный срок службы.



Материал корпуса оборудования, требования к полировке (зеркальная полировка) и необходимость специальной обработки настраиваются в соответствии с фактическими требованиями.

Специальный смесительный узел из резины и пластика Смеситель частоты нагрева Смеситель охлаждения Вертикальный тип:

BLAD. /950/130

Модель	SRL-Z100/200	SRL-Z200/500	SRL-Z300/600	SRL-Z500/1000	SRL-Z800/1600
Total volume	100/200	200/500	300/600	500/1000	800 /1600
Эффективный объем	75/160	150/320	225/400	375/650	600/1050
600/1050
475/950/60	430/860/60	370/740/50
Метод охлаждения тепло. -10	6-10	8-12
Motor power	14/22/7.5	30/42/7.5	40/55/11	55/75/11	110/ 30

Горизонтальный тип:

модель	SRL-W500/1600	SRL-W800/20087	.
Total volume	500/1600	800/2000	800/2500	1600/4000
Effective volume	330/1000	560/1400	600/1500	1120 /2700
Скорость вращения лезвия	430/860/70	330/660/55	330/660/60	350/700/65
350/700/65
. cooling
Mixed time(min)	8-12	8-12	8-12	8-12

500kg/h High Speed ​​Heating Cooling Mixer PVC Mixing Unit

• Описание продукта
• Технические параметры
• Видео

Высокоскоростной смеситель с подогревом и охлаждением Смесительная установка из ПВХ Описание:
Высокоскоростной смеситель из ПВХ, предназначенный для выработки тепла за счет трения. Высокоскоростные смесители используются для смешивания гранул с пигментной пастой или пигментным порошком или гранулами разных цветов для однородного смешивания. Высокоскоростной смеситель обеспечивает нагрев, в то время как работа важна для однородного смешивания пигментной пасты и полимерного порошка.

Высокоскоростной смеситель с подогревом и охлаждением Смесительная установка для ПВХ Применение:
Высокоскоростной смеситель для нагрева и охлаждения Установки для смешивания ПВХ в основном используются для смешивания ПВХ и всех видов пластмасс, смешивания, окрашивания, сушки и т. Д. В пластмассовой, резиновой, пищевой, химической промышленности и т. Д. Это предпочтительное оборудование для производства пластиковых плит, труб, профилей и разлагаемых пластиков. Высокоскоростные смесители имеют передовую конструкцию и просты в эксплуатации, безопасны и надежны. Они имеют небольшие размеры, высокую эффективность, низкое энергопотребление и низкий уровень шума. Это идеальный выбор для вас, чтобы выбрать его. Wanrooe Machinery специализируется на предоставлении вам высокоскоростных миксеров, высокоскоростных миксеров и других миксеров.

Высокоскоростной смеситель с охлаждением и охлаждением Принцип работы смесителя из ПВХ:
Сначала откройте резистивный нагрев, нагрейте сырье в смесительной камере после нагрева до температуры, когда смесительная камера вращается с высокой скоростью, сырье рядом перемешивающая лопасть и торцевая поверхность лопасти, вращающая центробежную силу с высокой скоростью. Под действием этих материалов эти материалы были отброшены к стенке смешанной камеры, которая стала сырьем, которое постоянно ударяется о стену. При подъеме материала, когда внутренняя стенка поднимется на определенную высоту, сила тяжести самого сырья вернется в центральную часть исходной смесительной камеры. Затем вращающееся весло уходит, повторяя движение оригинала. Так как он также предусмотрен в смесительной камере, он может повредить режим движения сырьевого материала вихревыми сравнительными нормами, перемешивая направление движения материала. Смешанное движение этих потоков вызывает определенную лихорадку трения между сырьем, а также имеет нагрев внешней части смесительной камеры, благодаря чему температура смеси повышается, сочетание этого условия обеспечивает равномерное перемешивание различных сырьевых материалов в смесительная камера.

Высокоскоростной смеситель с подогревом и охлаждением Смесительная установка для ПВХ Особенности:
1. Полный ассортимент полностью автоматических смесительных/охлаждающих установок для производства сухих смесей как жесткого, так и пластифицированного ПВХ
2. Компактные установки имеют моноблочную конструкцию.
3. Комбинированный блок состоит из отдельного смесителя, охладителя и платформы оператора, что обеспечивает гибкость при установке и обслуживании.
4. Уникальная смесительная крыльчатка, использующая аэродинамические принципы, обеспечивает жесткое перемешивание и быстрый нагрев от трения.
5. Охладитель с большой охлаждаемой водой поверхностью обеспечивает более быстрое охлаждение, чем время нагрева смесителя.

Сопутствующее оборудование:

Модель	Общий объем (л)	Эффективный объем (л)	Мощность двигателя (кВт)	Скорость главного вала (об/мин)	Время перемешивания (мин)	Способ нагрева	Метод сброса
SRL-Z100/200	100/200	65/130	14/22/7,5	650/1300/150	8-12	Самофрикционный или электрический нагрев	Пневматика
SRL-Z200/500	200/500	150/320	30/42/11	475/950/80	8-12
SRL-Z300/600	300/600	225/380	40/55/11	475/950/80	8-12
SRL-Z500/1000	500/1000	350/700	47/67/15	430/860/60	8-12
SRL-Z800/1600	800/1600	560/1100	60/90/22	370/740/50	8-12



Видео

Механизм смешивания воздуха в системах отопления, вентиляции и кондиционирования воздуха

В нынешнюю эпоху глобального потепления экстремальные температурные условия стали новой нормой. Жаркие места становятся жарче и влажнее, а холодные – холоднее и холоднее. При таких обстоятельствах HVAC ( Отопление, вентиляция и кондиционирование воздуха ) система для организаций, жилых объектов, транспортных средств и отелей становится необходимостью, а не роскошью. В этой статье рассматриваются основные принципы функционирования системы ОВКВ и то, как механизм смешивания воздуха помогает эффективному функционированию системы и снижению затрат на техническое обслуживание и счетов за электроэнергию.

Система HVAC является основой любой системы отопления и охлаждения в квартирах, транспортных средствах или промышленных зданиях. Система HVAC может быть одноступенчатой, которая выбрасывает только горячий или холодный воздух. Его можно зонировать, то есть только часть помещения будет нагреваться или охлаждаться, тем самым экономя затраты на электроэнергию. Некоторые системы HVAC оснащены увлажнителем и/или осушителем для контроля влажности воздуха.

Как воздушный смеситель EB уменьшает расслоение?

В системе обработки воздуха расслоение воздуха возникает в результате неправильного смешивания воздуха внутри данной камеры. Это приводит к трудностям в эксплуатации кондиционера, а также в эффективной работе агрегата и поддержании качества воздуха в помещении. Зимой проблема становится еще более серьезной, так как замерзание змеевиков также приводит к срабатыванию функции Freeze Stat и ошибкам измерения. В последнее время проблемы стали еще более серьезными, поскольку требования к вентиляции, установленные стандартом ASHRAE, требуют нагнетания большего количества свежего воздуха внутрь здания.

На протяжении многих лет в зданиях после постройки возникают проблемы с существующей системой, что приводит к большим потерям энергии с низкой эффективностью. В некоторых случаях использовалось дополнительное кондиционирование, поскольку существующие змеевики теплопередачи не могли обеспечить требуемую производительность. Компания EB Air Control изучила множество таких случаев, некоторые из них было сложно исправить, некоторые имели легкий доступ к решениям по стратификации воздуха. Во многих случаях старые смешивающие устройства были удалены, уступив место новым воздушным смесителям , которые не только обеспечивали лучшее смешивание, но и экономили на счетах за электроэнергию благодаря отсутствию движущихся частей.

6 Тенденции в области систем ОВКВ, которые останутся неизменными

Механизм смешивания воздуха в ОВКВ

■

Блок смешивания воздуха

Вентиляционная установка выполняет различные задачи в системах ОВКВ как контроль температуры, увлажнение и осушение, а также очистка и циркуляция воздуха. Основным компонентом системы является блок смешивания воздуха, также известный как пленум, который устанавливается рядом с выходом подачи HVAC.

■

Процесс смешивания

В камере наружный воздух (OA) и рециркуляционный воздух (RA) смешиваются до тех пор, пока не будет достигнута точная температура для распределения в зоне, требующей контроля температуры. Наружный воздух (OA) — это горячий или холодный воздух, который вырабатывается вентилятором системы ОВКВ и подается в пленум, который затем распределяет воздух по помещению. Когда свежий горячий или холодный воздух поступает в помещение, имеющийся в помещении холодный или горячий воздух втягивается обратно коробкой для сбора воздуха в пленуме и называется возвратным воздухом (RA). Затем с помощью отклоняющего устройства возвратный воздух направляется к наружному воздуху для обработки.

■

Воздухонепроницаемая заслонка

Для идеальной циркуляции воздуха в смесительной камере требуется плоская или круглая воздухонепроницаемая заслонка, которая помогает контролировать объем воздушного потока и давления и перенаправлять воздух в целевую зону. . Так как заслонка является одним из наиболее важных элементов нагнетательной камеры, она должна быть изготовлена ​​из коррозионностойкого металла. Из-за его критической роли размер, расположение и ориентация демпфера чрезвычайно важны. Лучше иметь демпфер, соответствующий стандартам ASHRAE и сертифицированный AMCA.

■

Воздушный смеситель

Высококачественный воздушный смеситель не допускает расслоения воздуха из-за несмешанного воздуха, так как его оплетки смешивают воздух с постоянной скоростью, тем самым исключая возможность попадания несмешанного воздуха в пленум. Воздушная стратификация относится к расслоению воздуха, из-за которого много электрической и механической энергии тратится впустую, чтобы преодолеть его влияние. По оценкам, в среднем 20 процентов энергии тратится впустую из-за расслоения воздуха. Следовательно, разумно иметь воздушный смеситель со специальным механизмом управления для интенсивного перемешивания и в то же время иметь акустическую среду, препятствующую шуму, исходящему от машины.

О компании EBAir Control

EBAir — канадский производитель и дистрибьютор высококачественных систем ОВКВ. В течение 27 лет EBair отметила свое присутствие в Канаде, США, Гонконге, Китае, Израиле и Индии и неизменно пользуется уважением за выполнение высокотехнологичных проектов высокого качества и производительности. Продукция EBair HVAC энергоэффективна и устойчива благодаря технологии оптимального потребления воды. Все продукты разработаны и смоделированы с использованием сертифицированных на международном уровне 3D- и 2D-схем и проходят многочисленные проверки и процессы утверждения, чтобы убедиться, что конечные продукты безупречны и, следовательно, обеспечивают длительное качество воздуха в помещении и комфорт. Благодаря таким ценным партнерам, как Kodak, Bell, Honda, IBM, Toyota, Siemens, Honeywell и многим другим, продукты EBair считаются одними из самых качественных продуктов, доступных во всем мире.

Теплообменники Kenics

Обеспечьте надежную передачу тепла при экономии места, энергии и времени пребывания с нашими теплообменниками Kenics.

Наша технология статического смесителя Kenics™, доступная исключительно в наших теплообменниках Kenics, предлагает самые высокие доступные коэффициенты для быстрой и равномерной теплопередачи. Наши теплообменники Kenics, способные надежно работать в широком диапазоне технологических процессов, в том числе в производстве полимеров, пластмасс, продуктов питания и напитков, требуют меньше места, меньше энергии и меньше времени пребывания, чем стандартные конструкции.

Технология статического смешения

Наш теплообменник Kenics состоит из непрерывной цепочки статических смесительных элементов внутри каждой трубы теплообменника. Поток жидкости направлен радиально к стенкам трубы и обратно к элементу независимо от скорости. Кроме того, реверсирование импульса и разделение потока также способствуют эффективности смешивания. Весь обрабатываемый материал непрерывно и полностью перемешивается, чтобы исключить радиальные градиенты температуры, скорости и состава материала. В результате наши теплообменники Kenics обеспечивают предсказуемое, контролируемое смешивание и наиболее эффективную форму теплопередачи, доступную на сегодняшний день.

Эффективная конструкция теплообменника

Благодаря использованию наших статических смесительных элементов Kenics в каждой трубке теплообменника образование пленки, обычно связанное с пустыми трубками с ламинарным потоком, значительно снижается. Технологическая жидкость непрерывно выталкивается из центра каждой трубы к стенке и обратно к центру, устраняя температурные градиенты и повышая коэффициент внутренней пленки.

Элементы статического смесителя Kenics обеспечивают более равномерный и стабильный процесс переноса, при этом скорость теплопередачи в три-семь раз выше, чем при использовании одних только пустых трубок. Другие характеристики включают следующее:

• Смесительные элементы обеспечивают самоочищающееся очищающее действие.
Характеристики вытеснения
• создают равномерную предысторию нагрева.
• Температурные градиенты смешиваются.
• Происходит минимальное загрязнение.
• Обновление поверхности стенки трубы снижает вероятность термической деградации.
• Вязкие материалы могут охлаждаться почти до точки замерзания.

Элементы статического смесителя Kenics припаяны к стенкам трубы в печи. Полученная в результате увеличенная площадь поверхности и эффект внутреннего ребра усиливают действие смешивания, значительно повышая скорость переноса. Съемные элементы также доступны для применений, требующих периодической очистки при смене продукта.

Усовершенствованный дизайн и изготовление

Наши теплообменники Kenics изготавливаются на заказ в соответствии со спецификациями наших клиентов. Мы можем предоставить блоки, разработанные в соответствии с нормами ASME и требованиями TEMA, с использованием самых современных инструментов проектирования как для инженерного проектирования, так и для производства.
