Вертикальные радиаторы отопления с нижней подводкой
Как известно, отопительные приборы следует размещать ниже оконных проемов, сквозь которые в помещение поступает наибольшее количество холода. Но что если традиционный способ размещения неприемлем? Например, когда вместо привычной наружной стены на всю высоту установлены витражи либо в связи с высокими требованиями к дизайну интерьера. Выйти из положения в такой ситуации помогут вертикальные радиаторы отопления, о них и пойдет речь в данной статье.
Конструктивные особенности
Поскольку подобные обогреватели были придуманы с целью размещения на свободных участках стен, то основное отличие вертикальных радиаторов от традиционных – это небольшая ширина при значительной высоте. Если говорить о типах приборов, то на рынке присутствуют как секционные модели, так и моноблочные неразборные батареи. В остальном они мало отличаются от горизонтальных, что можно увидеть из списка материалов, из которых изготавливаются вертикальные батареи:
Кроме перечисленных выше, существуют и медно-алюминиевые нагреватели вертикального типа.
Также
некоторые производители предлагают чугунные и биметаллические секционные радиаторы с межосевым расстоянием до 900 мм. Их можно отнести к высоким отопительным приборам, но к вертикальным – вряд ли.
В силу особенностей установки в подавляющем большинстве нагревателей вертикального типа предусматривается нижняя подводка подающего и обратного трубопроводов. Это и понятно, скрытая прокладка подводящего трубопровода для верхнего подключения сопряжена со многими трудностями, а в некоторых случаях она просто невозможна. Более всего в процессе монтажа вертикальных радиаторов используются разновидности нижнего присоединения в систему отопления, как показано на схеме.
Высокие батареи отопления в интерьере
Радиаторы, сделанные из алюминия, обладают всеми достоинствами, присущими их горизонтальным «собратьям», при этом внешне они создают видимость цельной панели. Как правило, алюминиевые вертикальные радиаторы отопления с нижней подводкой имеют максимальную высоту 1800 мм и выпускаются на заводах, находящихся за рубежом.
Кроме того, модели некоторых производителей (например, Regulus Sollarius Decor) имеют конструкцию, где трубчатый каркас для протока теплоносителя изготовлен из меди, а к нему для лучшей теплоотдачи прикреплены ребристые рассеиватели из алюминия. Из него же сделан корпус отопителя, окрашиваемый в выбранный из широкой гаммы цвет. Батареи из алюминия отлично смотрятся в интерьере любых комнат, оформленных в современном стиле. Не стоит забывать и о том, что помимо эстетического аспекта, алюминиевые изделия обладают главным преимуществом над всеми остальными водяными радиаторами – высокой теплоотдачей .
Алюминиевые вертикальные радиаторы

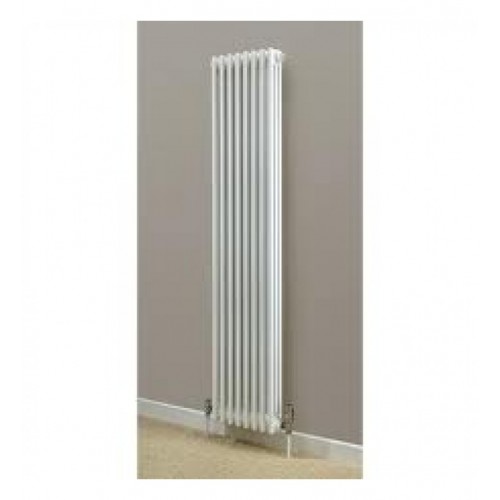

Наибольшее распространение получили трубчатые вертикальные радиаторы из различных марок стали, в том числе и нержавеющей. Это обусловлено тем, что сталь – очень удобный в обработке материал, обладающий высокой прочностью и теплопроводностью. Изделиям из металла можно придать какую угодно форму, дизайн и цвет, поэтому на данный момент разновидностей стальных настенных нагревателей существует столько, что перечислить их все не представляется возможным.
Трубки для теплоносителя в стальных вертикальных батареях могут располагаться как горизонтально, так и вертикально, в виде традиционных секций. Форма сечения трубок – круглая, прямоугольная и даже овальная, а само изделие может принять любую необходимую конфигурацию и окраситься в какой угодно цвет. Проще говоря, металлический отопительный прибор можно гармонично вписать в интерьер того или иного помещения.
Верх оригинальности – декоративные отопительные приборы из камня. Это индивидуальные изделия, не встречающиеся на рынках и в магазинах, поскольку изготавливаются штучно и под заказ. Помимо непередаваемого внешнего вида их отличает массивность и большая инерционность. Требуется немало времени и тепловой энергии, чтобы основательно прогреть камень, зато потом он выполняет роль теплоаккумулятора, долго отдавая тепло после отключения его источника.
Стоит отметить, что отопление помещения каменными батареями – это очень красиво, но не слишком эффективно. Тут не помешает устроить парочку дополнительных нагревателей, например, внутрипольных конвекторов либо других скрытых средств воздушного отопления.
Если не останавливаться лишь на водяных системах обогрева, то в категорию вертикальных следует включить и электрические инфракрасно – конвективные обогреватели настенного типа. Во многих случаях они столь же замечательно могут влиться в интерьер, как и водяной вертикальный радиатор. В электрических обогревателях этого класса встроено 2 вида элементов, обеспечивающих передачу лучистого и конвективного тепла в комнату: передняя панель с длинноволновым инфракрасным излучателем и теплообменник для подогрева воздуха.
Плюсы и минусы вертикальных радиаторов
Вертикальные радиаторы с нижним подключением обладают главным достоинством – возможностью установки на любом свободном участке перегородки или стены, с этой целью они и придуманы. На рынке имеется широчайший ассортимент подобных изделий, выбрать можно на любой вкус и под какой угодно дизайн помещения. При этом батарея послужит не только обогревателем, но и дополнительным украшением комнаты.
Второе несомненное преимущество – прогрев лучистым теплом всей зоны в рост человека.
То есть, алюминиевый или стальной трубчатый радиатор высотой 2 м, смонтированный как можно ближе к полу, будет распространять инфракрасное тепло по комнате на всю свою высоту. Только для интенсивного выделения лучистой составляющей требуется одно условие: теплоноситель должен нагреваться до температуры не менее 50 ºС.
И последнее – функциональность. На самом деле вертикальная батарея отопления может не просто служить элементом декора, но и выполнять какую-то функцию. Например, среди множества предлагаемых изделий есть модели с полотенцесушителем, вешалкой для одежды, зеркалом и так далее. Теперь о недостатках, коих также немало:
- Высокая стоимость. Даже самый простой вертикальный прибор обойдется дороже традиционного той же мощности.
- Воздушная подушка у потолка. Слишком высокий радиатор создает слабое конвективное движение воздуха в пространстве помещения. Выход из положения – использование дополнительных источников нагрева с принудительной циркуляцией воздуха.
- Большой вес. Особенно это касается стальных высоких батарей, их не ко всякой перегородке можно подвесить. В общепринятых гипсокартонных системах для этой цели нужно заблаговременно предусматривать закладные детали.
- Сложность монтажа и подключения. Она неизбежна, когда все крепления, подвесы и присоединения необходимо максимально скрыть.
- Пониженная теплоотдача. Столь высокие батареи не в состоянии прогреваться равномерно, что влечет за собой некоторое снижение эффективности.
Заключение
Выяснилось, что недостатков у вертикальных нагревателей чуть больше, чем достоинств. Но что значат все эти минусы, когда на кону стоит главное – красота? К тому же никаких фатальных проблем здесь не существует, все упирается в финансовые возможности домовладельца. Хотя есть ситуации, когда вместо вертикальных батарей есть смысл поставить обычные высокие биметаллические радиаторы отопления, что обойдется дешевле.
Этот вопрос лучше обсудить со специалистом – дизайнером интерьеров.
Вертикальные радиаторы отопления
Чем отличаются вертикальные радиаторы отопления от традиционных и из каких материалов они изготавливаются. Виды вертикальных батарей, их плюсы и минусы.
Источник: cotlix.com
Новости на тему «вертикальные радиаторы отопления с нижней подводкой»
Выбираем радиаторы отопления: на что обратить внимание?
25.08.2017 - Комсомольская правда
Выбирать радиаторы отопления нужно, прежде всего, исходя из характеристик помещения, в котором они будут установлены. Здесь нужно принимать в расчёт различные факторы. Прежде всего, следует исходить из площади отапливаемого помещения – чем она больше, тем более…
Металл для радиаторов – Новости металлургии .
.. 05.09.2017 - Металлоснабжение и сбыт
О том, как недобросовестные производители радиаторов отопления экономят на металле, МСС рассказывает Роман Шидлаускас – директор по…
Чем отличаются друг от друга радиаторы отопления?
29.08.2017 - Аргументы и факты в Украине
Зима всегда приходит неожиданно, а потому подготовить дом к холодам следует заблаговременно. Одним из самых важных приобретений накануне морозов могут стать радиаторы отопления. А вот как выбрать их, чтобы не пожалеть – большой вопрос. На него-то мы и поможем найти…
Найдено в интернете по запросу «вертикальные радиаторы отопления с нижней подводкой»
Вертикальные радиаторы отопления с нижней подводкой .
..
Обзор вертикальных радиаторов отопления – наиболее популярные производители, модели и …
Вертикальные радиаторы Arbonia (Арбония)
Вертикальные радиаторы … с боковой подводкой труб Arbonia 2180 и с нижней подводкой Arbonia …
Вертикальные радиаторы отопления с нижней подводкой для дома и дачи
Если установленная батарея не красивая и не соответствует дизайну интерьера, то решение простое – установить новые вертикальные радиаторы с нижней подводкой. Множество вариантов по цвету и конструкции позволяет найти решение для любого дизайна. Доступно множество моделей радиаторов для отопления, которые могут быть использованы как в квартирах с централизованной системой, так и в частных домах с автономной системой.
Хочется больше света в доме и в планах установить витражные окна. Но куда деть радиатор?
Содержание:
- Вариации и исполнения
- Параметры и конструкции
- Пять достоинств
- Два основных недостатка
- Особенности и нюансы монтажа
Вариации и исполнения
Правильней всего вертикальные радиаторы называть высокими разновидностями отопительных приборов.
Главная их особенность в габаритах – высота намного превосходит ширину.
Конструктивно в магазинах можно встретить как секционные, так и неразборные моноблочные вертикальные батареи. А по материалу они могут быть:
- чугунными;
- алюминиевыми;
- стальными;
- биметаллическими.
Радиаторы отопления с нижней подводкой из чугуна редко встречаются в современных домах. Это должно быть действительно оригинальное дизайнерское решение.
Ведь при таких габаритах прибор из тяжелого чугуна весит немало. А вот все остальные материалы применяются широко. Под любую отопительную систему и особенности выбранного стиля найдется своё устройство в вертикальном исполнении.
Помимо подключения снизу высокие батареи подсоединяются, как и все остальные аналоги по боковой и диагональной схеме. Но именно нижняя подводка позволяет скрыть трубы отопления, чтобы они своей неприглядностью не портили интерьер.
Параметры и конструкции
Биметаллические, алюминиевые и стальные радиаторы отопления: технические характеристики.
По высоте вертикальные радиаторы различных типов могут достигать 180 см в высоту. А ширина обуславливается только наличием свободного пространства и необходимой мощностью батареи. Соединить вместе можно сколько угодно секций.
При одинаковых размерах самая высокая теплоотдача будет у алюминия, затем идут биметаллические радиаторы и стальные. В целом отдаваемая мощность зависит от особенностей конструкции и количества монтируемых секций.
Конструктивно высокая батарея может быть самой разной формы. Что позволяет гармонично вписать ее в интерьер любой комнаты. Трубы теплоносителя могут располагаться внутри и по вертикали и по горизонтали.
Существующие технологии изготовления батарей позволяют придать отопительному прибору самую оригинальную форму. Но за дизайнерские изыски, конечно же, придется заплатить немало. Но в этом и заключается основное достоинство – возможность придать помещению индивидуальный стиль.
Основной недостаток стальных приборов – высокая подверженность коррозии.
Производители пытаются сгладить это и покрывают батарею изнутри различными полимерами. Но зато сталь гораздо проще обрабатывать и поэтому в продаже можно встретить вертикальные радиаторы нестандартной формы.
Плюс, используемая при изготовлении устройств из стали точечная сварка плохо переносит гидроудары, которые нередки в централизованных городских системах.
Поэтому стальные радиаторы рекомендуется использовать исключительно в частных коттеджах с автономным котлом, который выдает меньшее давление теплоносителя и практически исключает гидравлические удары в трубах.
Биметалл совмещает достоинства стали и алюминия. Повышенные прочностные характеристики литого стального коллектора и высокая теплоотдача алюминиевого оребрения дают на выходе превосходный отопительный прибор.
Пять достоинств
- Компактность.
- Многообразие модельного ряда – самые различные цвета, формы и конфигурации.
- Продуманная система профессиональных крепежей.
- Большая площадь тепловой отдачи.
- Легкость и простота монтажа.
Все необходимые крепления идут в комплекте с радиатором. С одной стороны, они выдерживают значительный вес большой вертикальной батареи, а с другой играют декоративную роль.
Установить вертикальные радиаторы отопления при нижнем подсоединении сможет мастер даже с минимальными познаниями и навыками в монтаже. Только, скорее всего, понадобится помощник для подъема тяжестей.
Два основных недостатка
- Высокая цена.
- Пониженная эффективность.
Как правило, подобные приборы являются дизайнерскими разработками, и приходится переплачивать за оригинальность и стильность. А эффективность снижается за счет нижней подводки труб, которая отнимает порядка 10-20% теплоотдачи.
И к тому же слишком высокие вертикальные батареи не способны обеспечить хорошую конвекцию воздуха по комнате.
Ведь нагретые массы движутся вверх.
И подпотолочная часть радиатора будет пытаться греть и так горячий воздух. Нередко под потолком над таким прибором образуется горячая воздушная подушка, для выдавливания которой понадобится устанавливать вентилятор.
Особенности и нюансы монтажа
Никаких принципиальных отличий в сравнении с установкой обычной батареи и нет. Вертикальный радиатор – это самый обычный прибор отопления. И подключение его абсолютно такое же, как у типовой батареи. Трубы могут использоваться и металлические и все разновидности пластиковых. Тем более что устройство будет держаться не на них, а на специальных креплениях.
Главный нюанс в нижней подводке. Желательно проштрабить стены и убрать туда трубы. И необходимо позаботиться о доступности вентилей. Может понадобиться быстро отключить батарею от труб отопления. Да и установленный вверху кран Маевского должен быть в досягаемости. При нижнем подсоединении воздух в верхней части будет образовываться обязательно и постоянно.
Высокие вертикальные радиаторы позволяют убрать с глаз некрасивые трубы и привнести в комнату оригинальную изюминку.
В этом и заключается их основной плюс. Но за красоту приходится платить больше, нежели за батарею такой же мощности в типовом исполнении. И немного терять в теплоотдаче.
Похожие статьи
КОРАТЕРМ ВЕРТИКАЛ-М | KORADO – Качественное отопление на 55 лет
Дизайн-радиаторы с вертикальными профилями и нижним средним подключением
KORATHERM VERTIKAL-M, RAL 9007, код 47
КОРАТЕРМ ВЕРТИКАЛЬ-М
Следующее фото (2)КОРАТЕРМ ВЕРТИКАЛЬ-М, RAL 5018
КОРАТЕРМ ВЕРТИКАЛЬ-М, RAL 5019
КОРАТЕРМ ВЕРТИКАЛЬ-М, RAL 7035
Показать галерею
Дизайнерский радиатор KORATHERM VERTIKAL-M представляет собой современный дизайн в сочетании с эффективным способом отдачи тепла в отапливаемое помещение.
Его передняя панель производит большую долю лучистого тепла, вызывая ощущение теплового комфорта. Прогрессивное соединение посередине позволяет ненавязчиво интегрировать его в интерьер.
Предназначен для двухтрубных напорных систем отопления, профили отопления располагаются вертикально, подключение к системе отопления нижнее среднее. Оснащен двумя нижними патрубками с внутренней резьбой G½, а в верхней части профиля имеется патрубок для воздухоотводчика с резьбой G½. Все типы поставляются с боковыми панелями.
Для радиаторов с нижним средним подключением рекомендуем использовать соединительную арматуру НМ (pdf, 3 МБ). Теперь KORADO также предлагает вешалки и крючки для полотенец, которые расширяют возможности практического использования дизайн-радиаторов KORATHERM.
Показать полный текст
KORATHERM VERTIKAL-M мы предлагаем в вариантах
280Фильтровать по параметрам
Введите необходимые размеры.
Длина (мм)
ОтОт 144 ммОт 218 ммОт 366 ммОт 514 ммОт 588 ммОт 662 ммОт 884 ммОт 958 ммДо 144 ммДо 218 ммДо 366 ммДо 514 ммДо 588 ммДо 690 ммДо 662 ммДо 584 Высота (мм)
ОтОт 500 ммОт 600 ммОт 700 ммОт 800 ммОт 900 мммфром 1000 мм от 1100 мм от 1200 мм от 1400 мм от 1600 мм от 1800 ммфрома 2000 ммтото 500 ммт 600 ммт 700 ммт 800 мм. заданные тепловые потери отапливаемого помещения, которые рассчитываются проектировщиком. t1 – температура входной воды, поступающей в радиатор t2 – температура воды на выходе из радиатора ti – относительная температура воздуха (расчетная температура воздуха в помещении) (Температуры t1 и t2 определяются по проектной документации системы отопления или выбранного источника тепла)
Тепловая мощность
t1
т2
ти
ΔТ
Метод расчета Δt зависит от температурного коэффициента с и является арифметическим или логарифмическим в зависимости от его значения.
Основной цвет — белый RAL 9016, другие цвета оплачиваются отдельно.
Оставить белым
Бесплатно
Карта цветов KORADO
20 %
Карта цветов RAL
30 %
Выбрать альтернативу
мм | Вт | ||||
|---|---|---|---|---|---|
500 × 144 × 61 | 90 | Белый | К10В050014-00М10 | ||
500 × 218 × 61 | 136 | Белый | К10В050021-00М10 | ||
500 × 366 × 61 | 229 | Белый | К10В050036-00М10 | ||
500 × 514 × 61 | 322 | Белый | К10В050051-00М10 | ||
500 × 588 × 61 | 368 | Белый | К10В050058-00М10 | ||
500 × 662 × 61 | 414 | Белый | К10В050066-00М10 | ||
500 × 884 × 61 | 553 | Белый | К10В050088-00М10 | ||
500 × 958 × 61 | 600 | Белый | К10В050095-00М10 | ||
600 × 144 × 61 | 107 | Белый | К10В060014-00М10 | ||
600 × 218 × 61 | 162 | Белый | К10В060021-00М10 |
Аксессуары
| Заголовок | Описание | Код | ||
|---|---|---|---|---|
Вешалка для полотенец для KORATHERM 370 | Предназначен для использования со всеми моделями дизайнерских радиаторов KORATHERM в ВЕРТИКАЛЬНОМ и ГОРИЗОНТАЛЬНОМ исполнении. | Z-D035 | ||
Вешалка для полотенец для KORATHERM 518 | Предназначен для использования со всеми моделями дизайнерских радиаторов KORATHERM в ВЕРТИКАЛЬНОМ и ГОРИЗОНТАЛЬНОМ исполнении. Длина 518 мм. | Z-D036 | ||
Прищепка для полотенец для KORATHERM | Предназначен для использования со всеми моделями дизайнерских радиаторов KORATHERM в ВЕРТИКАЛЬНОМ и ГОРИЗОНТАЛЬНОМ исполнении. | Z-D038 |
Длина 370 мм.Скачайте или сохраните свой выбор
Теперь сохраните выбранный вами вариант, чтобы вы могли передать его продавцу и тем самым ускорить покупку.
Список продавцов вы найдете на следующем шаге.
Технические характеристики
| В: высота (мм) | 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 |
| Д: Длина (мм) | 144, 218, 366, 514, 588, 662, 884, 958 |
| Глубина (мм) | |
| Тип 10 | 62 мм |
| Тип 11 | 62 мм |
| Тип 20 | 74 мм |
| Максимально допустимая рабочая температура (°C) | 110 °С |
| Максимально допустимое рабочее давление | 4 бар |
| Соединительная резьба | G 1/2 дюйма внутри |
| Соединительный шаг | 50 мм |
Тепловая мощность
Тепловая мощность
т1
т2
ти
ΔТ
Метод расчета Δt зависит от температурного коэффициента с и является арифметическим или логарифмическим в зависимости от его значения.
Длина
ОтОт 144 ммОт 218 ммОт 366 ммОт 514 ммОт 588 ммОт 662 ммОт 884 ммОт 958 мм Высота
FromFrom 500 mmFrom 600 mmFrom 700 mmFrom 800 mmFrom 900 mmFrom 1000 mmFrom 1100 mmFrom 1200 mmFrom 1400 mmFrom 1600 mmFrom 1800 mmFrom 2000 mm
ToTo 500 mmTo 600 mmTo 700 mmTo 800 mmTo 900 mmTo 1000 mmTo 1100 mmTo 1200 mmTo 1400 mmTo 1600 mmTo от 1800 мм до 2000 мм
Тип 10 Тип 11 Тип 20
| Q [Вт] | Высота [мм] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина (мм) | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 |
| 144 | 90 | 107 | 124 | 141 | 157 | 174 | 191 | 207 | 240 | 274 | 307 | 340 |
| 218 | 136 | 162 | 187 | 213 | 238 | 263 | 289 | 314 | 364 | 414 | 465 | 515 |
| 366 | 229 | 272 | 315 | 358 | 400 | 442 | 485 | 527 | 611 | 695 | 780 | 865 |
| 514 | 322 | 382 | 442 | 502 | 562 | 621 | 681 | 740 | 858 | 977 | 1095 | 1215 |
| 588 | 368 | 437 | 506 | 574 | 643 | 710 | 779 | 846 | 982 | 1117 | 1253 | 1389 |
| 662 | 414 | 492 | 569 | 647 | 724 | 800 | 876 | 953 | 1106 | 1258 | 1411 | 1564 |
| 884 | 553 | 657 | 760 | 864 | 966 | 1068 | 1170 | 1272 | 1476 | 1680 | 1884 г. | 2089 |
| 958 | 600 | 712 | 824 | 936 | 1047 | 1157 | 1268 | 1379 | 1600 | 1820 г. | 2041 | 2264 |
| Q [Вт] | Высота [мм] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина (мм) | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 |
| 144 | 118 | 139 | 159 | 178 | 197 | 216 | 234 | 252 | 287 | 322 | 355 | 388 |
| 218 | 179 | 210 | 240 | 270 | 298 | 327 | 354 | 382 | 435 | 487 | 538 | 587 |
| 366 | 301 | 353 | 403 | 453 | 501 | 548 | 595 | 641 | 731 | 818 | 903 | 985 |
| 514 | 423 | 495 | 566 | 636 | 704 | 770 | 836 | 900 | 1026 | 1148 | 1268 | 1384 |
| 588 | 483 | 567 | 648 | 727 | 805 | 881 | 956 | 1030 | 1174 | 1314 | 1450 | 1583 |
| 662 | 544 | 638 | 730 | 819 | 906 | 992 | 1076 | 1159 | 1321 | 1479 | 1632 | 1782 г. |
| 884 | 727 | 852 | 974 | 1094 | 1210 | 1324 | 1437 | 1548 | 1764 г. | 1975 г. | 2180 | 2380 |
| 958 | 787 | 924 | 1056 | 1185 | 1312 | |||||||
| Q [Вт] | Высота [мм] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина (мм) | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 |
| 144 | 137 | 161 | 185 | 209 | 233 | 256 | 279 | 302 | 347 | 391 | 435 | 478 |
| 218 | 207 | 244 | 281 | 317 | 352 | 387 | 422 | 457 | 525 | 592 | 658 | 724 |
| 366 | 348 | 410 | 471 | 532 | 591 | 650 | 709 | 767 | 881 | 994 | 1105 | 1215 |
| 514 | 489 | 576 | 662 | 747 | 831 | 913 | 996 | 1077 | 1237 | 1396 | 1552 | 1706 |
| 588 | 559 | 659 | 757 | 854 | 950 | 1045 | 1139 | 1232 | 1415 | 1596 | 1775 г. | 1952 г. |
| 662 | 630 | 742 | 853 | 962 | 1070 | 1176 | 1282 | 1387 | 1593 | 1797 г. | 1999 г. | 2198 |
| 884 | 841 | 991 | 1139 | 1284 | 1429 | 1571 | 1712 | 1852 г. | 2128 | 2400 | 2669 | 2935 |
| 958 | 911 | 1074 | 1234 | 1392 | 1548 | 1702 г. | 1856 г. | 2007 г. | 2306 | 2601 | 2892 | |
Обзор типов
Типы подключения
Дополнительная профессиональная информация
Фильтр по типу документа
Каталог (3)
Список продуктов (0)
Прайс-лист (0)
Крепление (1)
Карта цветов (1)
Выходы (0)
Сертификат (4)
Логотипы (2)
Другое (0)
Нестандартное производство (0)
26 документов найдено
Брошюра о продукте (34,19 МБ)
Каталог KORATHERM – Дизайн-радиаторы (8,89 МБ)
Каталог RADIK – Стальные панельные радиаторы (15,80 МБ)
Цветовая карта (18,59 МБ)
Сертификат ГОСТ – российский знак качества (878,95 КБ)
Сертификат ISO 9001:2015 (454,14 КБ)
СертификатУкраина (2,52 МБ)
Декларация о характеристиках (RADIK, KORALUX, KORATHERM) 01-2018 (5,22 МБ)
Логотипы КОРАДО (471,62 КБ)
Логотипы KORATHERM (644,89 КБ)
Крепление радиаторов KORATHERM HORIZONTAL
Крепление к стене – ГОРИЗОНТАЛЬНАЯ версия KORATHERM Крепление к полу – ГОРИЗОНТАЛЬНАЯ версия KORATHERM
Крепление радиаторов KORATHERM VERTIKAL и REFLEX Фиксация KORATHERM AQUAPANEL Аксессуары для радиаторов KORATHERM Аксессуары для электрических обогревателей Комбинированное отопление для KORATHERM AQUAPANEL
PURMO Вертикальный | PURMO
Тип 10 | Тип 20c |
Тип 21с | Тип 22с |
Radiators dimensions in mm
VR10, VR20C i VR21C, VR22C
height: 1500, 1800, 1950, 2100, 2300
length: 300, 450, 600, 750
| variable/radiator type | ВР10 | VR20C и VR21C | ВР22К |
|---|---|---|---|
| и | 80 | 108 | 133 |
| б | 43 | 67 | 67 |
| с | 65 | 27 | 27 |
Тепловая мощность радиаторов [Вт] в соответствии с PN-EN 442 для значений параметров 75/65/20°C и 70/55/20°C.
| тип | VR10C | VR20C | ВР21С | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| длина [мм] | высота [мм] | 1500 | 1800 | 1950 | 2100 | 1800 | 1950 | 2100 | 1800 | 1950 | 2100 |
| 300 | 75/65ºC | – | – | – | – | 819 | 877 | 935 | 963 | 1020 | 1081 |
| 70/55°С | – | – | – | – | 662 | 708 | 775 | 775 | 820 | 870 | |
| 450 | 75/65°С | 650 | 765 | 819 | 876 | 1229 | 1315 | 1403 | 1445 | 1530 | 1621 |
| 70/55°С | 522 | 611 | 653 | 697 | 984 | 1052 | 1122 | 1151 | 1218 | 1292 | |
| 600 | 75/65°С | 867 | 1020 | 1092 | 1168 | 1638 | 1753 | 1870 | 1926 | 2040 | 2162 |
| 70/55°С | 696 | 815 | 870 | 929 | 1312 | 1403 | 1496 | 1535 | 1624 | 1723 | |
| 750 | 75/65°С | – | 1275 | 1365 | 1460 | 2048 | 2192 | 2338 | 2408 | 2550 | 2702 |
| 70/55°С | – | 1018 | 1088 | 1126 | 1640 | 1754 | 1870 | 1919 | 2030 | 2154 | |
| тип | VR22C | ||||
|---|---|---|---|---|---|
| длина [мм] | высота [мм] | 1800 | 1950 | 2100 | 2300 |
| 300 | 75/65ºC | 1132 | 1192 | 1252 | 1332 |
| 70/55ºC | 908 | 955 | 1002 | 1067 | |
| 450 | 75/65°С | 1698 | 1788 | 1877 | 1998 |
| 70/55°С | 1362 | 1433 | 1503 | 1600 | |
| 600 | 75/65°С | 2264 | 2384 | 2503 | 2663 |
| 70/55°С | 1725 | 1836 | 1951 | 2133 | |
| 750 | 75/65°С | – | 2980 | 3129 | 3329 |
| 70/55°С | – | 2295 | 2440 | 2582 | |
Вместимость и вес воды Purmo Вертикальный:
| тип | 1500 | 1800 | 1950 | 2100 | 2300 |
|---|---|---|---|---|---|
| ВР10С | 9,83 | 10,13 | 11,07 | 12 | – |
| ВР20К | – | 21,83 | 23,78 | 25,65 | – |
| ВР21С | – | 21,47 | 24,13 | 25,47 | – |
| ВР22С | – | 21,6 | 23,13 | 24,67 | 26,67 |
Объем воды [дм3/1м(длина радиатора)]
| тип | 1500 | 1800 | 1950 | 2100 | 2300 |
|---|---|---|---|---|---|
| ВР10С | 31,33 | 37,47 | 38,67 | 40,13 | – |
| ВР20К | – | 71,33 | 77,07 | 81,73 | – |
| ВР21С | – | 83,07 | 91,33 | 96,93 | – |
| ВР22С | – | 93,87 | 102,33 | 110,8 | 118,27 |
Вес в [кг/1м(длина радиатора)]
Величина перепада давления в радиаторе зависит от массового расхода протекающей через него воды.
