Виды циркуляционных насосов. Правила выбора насоса для отопления
24 Марта 2022
Просмотров: 25539
Время чтения: 9 минут
Содержание
Применение циркуляционных насосов.
Конструкция и принцип работы.
Особенности монтажа
Классификация циркуляционных насосов
Технические характеристики.
Рекомендации по подбору циркуляционного агрегата
Разновидности циркуляционных насосов
Коротко о главном
Виды циркуляционных насосов выделяют в зависимости от конструктивных особенностей и функционального назначения. Циркуляционная установка является главным элементом множества систем: отопительных, водоснабжения, кондиционирования, охлаждения. Чтобы не ошибиться с подбором нужной модели, стоит более детально разобраться с устройством и принципом работы насоса.

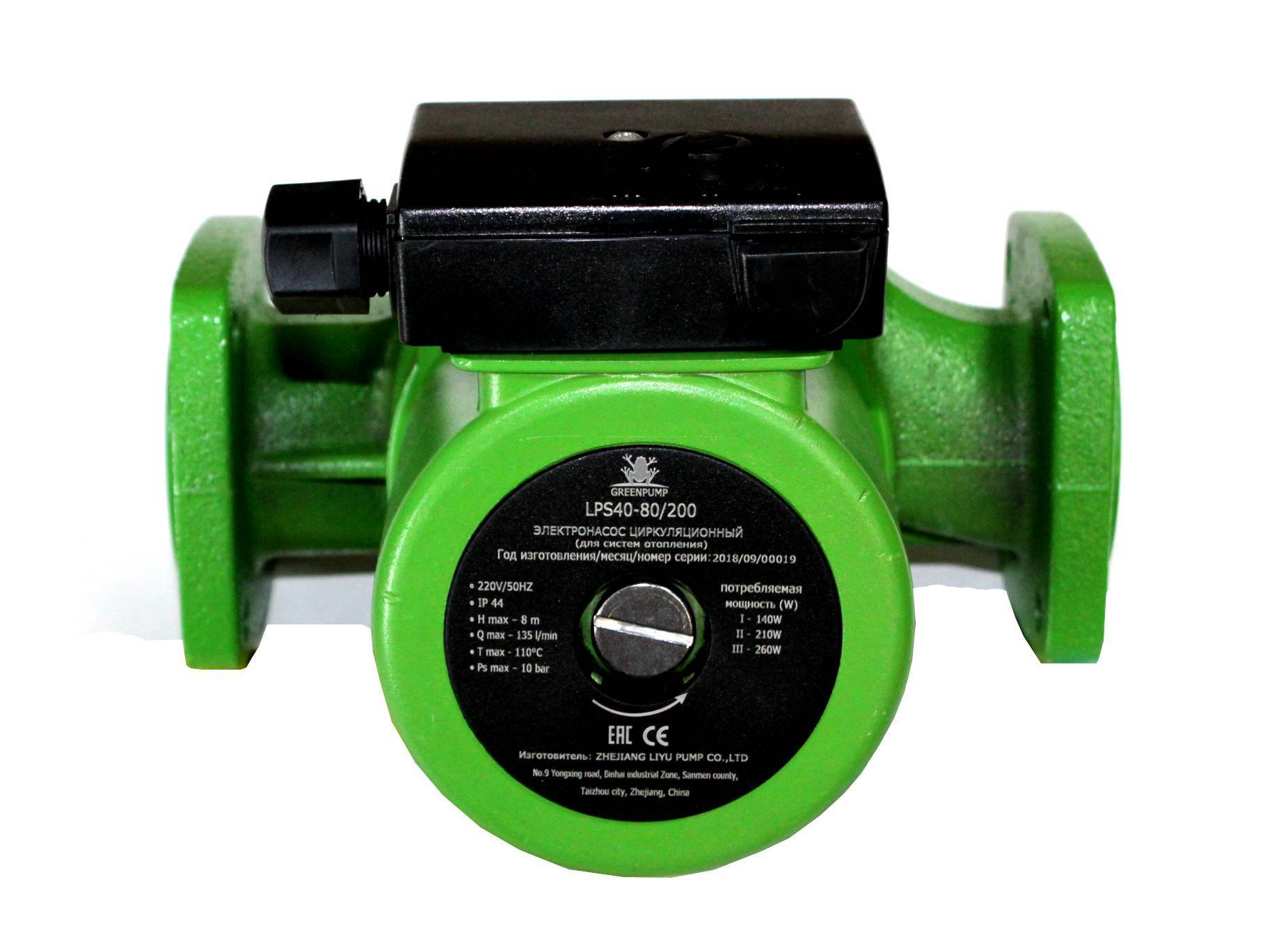

Циркуляционный насос в системе отопления.
Применение циркуляционных насосов.
Главное назначение циркуляционного оборудования – принудительное перекачивание теплообменника в системе. Чаще всего такие устройства применяется в отопительных системах с принудительной циркуляцией. Такая конструкция позволяет быстро транспортировать теплообменник в любое самое отдаленное место в помещении. По подсчетам специалистов при использовании циркуляционного насоса в отопительном контуре, затраты уменьшаются до 30%.
Разнообразие конструкций и широкий диапазон параметров циркуляционного оборудования значительно расширяют их область применения. Отметим лишь основные:
- системы отопления и горячего водоснабжения;
- охлаждения, кондиционирования;
- перекачивание жидкости в промышленных целях;
- станции пожаротушения.
Конструкция и принцип работы.
Устройство циркуляционной помпы
Конструкция циркуляционного насоса следующая:
- корпус насоса, изготовленный из нержавеющей стали, чугуна или других прочных сплавов;
- электродвигатель;
- ротор, закрепленный на вал;
- рабочее колесо (крыльчатка).
Не зависимо от конструктивных особенностей, принцип работы циркуляционных установок неизменный:
- после подключения к электросети вал двигателя начинает вращаться, приводя в движение ротор с крыльчаткой;
- поступающая в корпус через впускной патрубок жидкость под действием центробежной силы отбрасывается к стенкам рабочего цилиндра;
- далее под воздействием центробежной силы прокачиваемая среда выталкивается в нагнетательный клапан.
Особенности монтажа
Крепится прибор исключительно в горизонтальном положении. В противном случае возможны значительные потери производительности (20-30%).
Очень важен подбор места для установки прибора в теплосистему. Оно должно быть подобрано таким образом, чтобы можно было беспрепятственно провести техническое обслуживание установки.
Монтаж насоса на участке перед котельной установкой на обратной магистрали, позволяет продлить срок службы гидромашины.
Поскольку в таком случае насос будет перекачивать остывшую воду и не будет вытягивать из котла воздух, создавая при этом в котле вакуум. Такая ситуация опасна закипанием котла.
Классификация циркуляционных насосов
Циркуляционные установки разделяют в зависимости от типа используемого ротора:
Конструкция циркуляционных насосов с «мокрым» и «сухим» ротором
- С «мокрым» ротором.
Бесшумность такой конструкции обеспечивается за счет постоянного контакта с перекачиваемой жидкостью и смазке деталей. В контакте с жидкостью находится только рабочее колесо, ротор расположен в герметичном корпусе, отделенном уплотнительными кольцами. За счет такой конструкции происходит охлаждение агрегата. Такие установки чаще всего применяются для отопительных систем бытового характера.
Помпа с мокрым ротором Оasis CN – 32/2/
Насосы такого типа характеризуются низким уровнем производимого шума, небольшим весом, легкостью в монтаже и техническом обслуживании.
Из недостатков помп с «мокрым» ротором выделяют: относительно низкий КПД (до 50 %), крепление только в горизонтальном положении, при работе «в сухую» возможен выход насоса из строя.
Конструкция насоса с мокрым ротором позволяет монтировать его на любом участке отопительного контура. Возможны два способа крепления: непосредственно в теплопровод или установка в запасной линии.
- С «сухим» ротором.
Насос с «сухим» ротором Wilo
В таких устройствах исключен контакт двигателя с теплообменником, поэтому они считаются более безопасными. Насосы характеризуются высоким показателем КПД, который достигает 85%. Но при этом они достаточно шумные, отличаются значительными габаритами и требуют постоянного технического обслуживания. Опасно также попадание твердых частиц на уплотнительные кольца, в таком случае возможно нарушение герметизации.
Агрегаты чаще применяются в промышленных системах кондиционирования и охлаждения.
В свою очередь выделяют следующие виды циркуляционных приборов с «сухим» ротором:
- Консольные. Такие конструкции предусматривают односторонний подвод жидкой среды к крыльчатке. Возможно перекачивание жидкостей с примесями и твердыми включениями. Применяются для организации городского водоснабжения.
Такие конструкции предусматривают односторонний подвод жидкой среды к крыльчатке. Возможно перекачивание жидкостей с примесями и твердыми включениями. Применяются для организации городского водоснабжения.Моноблочный циркуляционный насос Pedrollo F 50/125A.
- Моноблочные. В таком устройстве насос и двигатель объединены в одном блоке. Применяются в случаях, когда насос с «мокрым» ротором не может достичь необходимых показателей напора и подачи. Часто используется для решения задач коммунального хозяйства, системах пожаротушения.
Насос с сухим ротором IN-LINE
- «In-line». Применяются для подачи жидкой среды под большим напором. Подходит для работы с агрессивной средой и охлаждающей жидкостью. Отличаются универсальной конструкцией. Особенность заключается в том, что входной и напорный клапаны расположены на одной прямой. Такие установки используются в бустерных насосных станциях и в системах пожаротушения.
Стоит заметить, что циркуляционные насосы с «сухим» ротором необходимо размещать в отдельных помещениях, поскольку такое оборудование достаточно шумное.
В зависимости от функциональных назначений выделяют циркуляционные аппараты, используемые для таких целей:
- Водоснабжения. Агрегаты создают стабильное давление в бытовых системах водоснабжения. В комплектации таких машин присутствуют фильтрующие установки.
- Отопительных систем. Характеризуются малым расходом электроэнергии. Изготавливают такие устройства из термостойких материалов для работы с горячей водой.
Мини-циркуляционный насос для полотенцесушителя Wilo DZP V2.8.3.
- Полотенцесушителя. Это небольшие устройства, потребляющие мощность до 24 вольт. Предназначены для создания циркуляции тепла в небольших замкнутых системах.
- Теплых полов. Поскольку такая система прокладки труб предусматривает множество изгибов в трубопроводе, это существенно понижает давление. Решить проблему поможет установка циркуляционного насоса.
Насос для теплого пола Grundfos 25/60 Ikma
Технические характеристики.
При самостоятельном подборе агрегата, стоит ознакомиться с основными техническими показателями, характеризующими насосное оборудование.
- Производительность насоса — количество тепла, перемещенное за определенную единицу времени. Показатель напрямую зависит от мощности отопительной установки.
- Напор — высота на которую насос способен поднять жидкость. Для установления оптимального значения этого напора, рассчитывается гидравлическое сопротивление в системе. Насосное оборудование должно эффективно преодолевать сопротивление потоку жидкости, не понижая при этом показатель производительности.
- Мощность — это работа, совершаемая установкой за единицу времени.
Рекомендации по подбору циркуляционного агрегата
Такое оборудование работает непрерывно, поэтому и предъявляемые требования к нему высокие.
- В первую очередь, небольшое потребление электроэнергии, бесшумная работа, надежность.
- При выборе необходимо опираться на расчетные данные, которые производятся в условиях минимальной нагрузки на оборудования.
- Особое внимание стоит уделить материалам, из которых изготовлены корпус насоса и его составляющие. Это может существенно повлиять на срок службы оборудования.
- Использование дополнительных встроенных функций, позволяет достичь максимального комфорта в организации отопительного процесса частного дома. Вот некоторые из них:
– контроль скоростных режимов,
– панель управления;
– плавная регулировка скачков давления в системе.
- Стоит подбирать оборудование, которое не доставит лишних сложностей при техническом обслуживании.
Разновидности циркуляционных насосов
Широкий ассортимент насосов Grundfos.
Особой популярностью пользуется насосное оборудование фирмы Grundfos.
Техника этого производителя зарекомендовала себя как надежная и эффективная. С успехом используется при установлении систем отопления в частных домах, теплых полов, систем горячего водоснабжения. Агрегаты этой компании способны вынести давление до 10-12 бар. Рекомендуемая температура для перекачиваемой жидкости достигает 110 °C. Срок службы насосов Grundfos 5-10 лет. Техника выпускается нескольких серий исходя из сфер применения:
- ТР – предназначены для промышленных теплопроводов.
- UPS – используются для бытовых систем теплоснабжения. Эта серия характеризуется наименьшим уровнем потребления электроэнергии.
- АLPНА – применяют при обустройстве теплых полов, двухконтурных котлов.
Рассмотрим несколько моделей фирмы Grundfos, пользующихся особой популярностью.
Насос Grundfos UPS 32-80 180.
Рабочее давление 10 баp, производительность 11000 л/ч. Характеризуется простотой монтажа (крепление возможно в любом положении), имеет несколько режимов работы.
Корпус — чугунный, рабочее колесо из пластика.
Ознакомиться с подробными характеристиками насоса Grundfos UPSD 32-80; L 180 Вы можете тут
Grundfos UP 15-14 BU
Агрегат снабжен специальным теплоизоляционным кожухом. Модель оснащена «мокрым» ротором сферической формы. Отлично подходит для системы «теплый» пол, для создания циркуляции воды в бойлере. Потребляемая мощность 25 Bт.
Grundfos UP 15-14 BU
Такая гидромашина подходит для небольших отопительных систем. Рекомендуемый температурный режим от 2°°C до 95 °C. Корпус латунный, крыльчатка из нержавеющей стали. Подводимая мощность 8 Bт.
Среди отечественных производителей циркуляционных насосов стоит выделить ООО «Компания «Хозяин». Производитель предлагает оборудование по приемлемым ценам. Установки характеризуются качеством и высокими показателями производительности при низком потреблении электроэнергии.
Стоит выделить еще одного производителя — компанию «Джилекс», которая выпускает циркуляционные насосы «Циркуль».
Техника применяется в системах отопления, кондиционирования и водоснабжения.
Коротко о главном
Установка циркуляционных насосов в отопительных системах и системах горячего водоснабжения существенно повышает их эффективность и позволяет экономить энергоресурсы. Разделяют виды насосов в зависимости от встроенного ротора, а также от назначения установок.
Выбрать циркуляционный насос Вы можете тут
С какими видами циркуляционных насосов Вам приходилось сталкиваться?
Автор
Поляков Сергей Специальность: Инженер
Все статьи
Поделиться
Поделиться
Подбор циркуляционного насоса: основные виды, правила выбора
Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв.
м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись. Лучшее решение – подбор циркуляционного насоса и монтаж агрегата в отопительный контур.
Предлагаем разобраться, какие задачи выполняет помпа в системе отопления, как устроен и работает прибор. Мы описали особенности эксплуатации разных видов насосов и обозначили основные критерии грамотного выбора. Приведенная информация поможет подобрать подходящую модель циркуляционной помпы и не разочароваться в покупке.
Содержание статьи:
- Зачем в системе теплоснабжения нужен насос?
- Конструкция и принцип работы насоса
- Виды и преимущества циркуляционных помп
- Как правильно выбрать насосное оборудование?
- Выводы и полезное видео по теме
Зачем в системе теплоснабжения нужен насос?
Циркуляционные насосы — гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру.
Такие приборы способствуют равномерному и быстрому прогреву всей системы.
Циркуляционные помпы устанавливают:
- с целью повысить энергоэффективность котельного оборудования;
- в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
- при отсутствии вмонтированного насосного агрегата в теплогенераторе;
- для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
- чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.
Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.
При это условие не всегда выполнимо — в результате отопительное оборудование не нагревается или нагревается неравномерно.
Галерея изображений
Фото из
Циркуляционный насос приводит в движение и поддерживает перемещение теплоносителя по отопительному контуру.
Установка прибора лишает систему водяного обогрева недостатков, характерных для гравитационных систем. С ним значительно увеличивается скорость достижения комфортной температуры в помещении
Применение циркуляционного насоса в отоплении позволяет нагретой воде с легкостью преодолевать сопротивление. Потому систему можно собрать из более узких труб, чем в гравитационном варианте
Есть схемы, которые без циркуляционных насосов не могли бы вообще работать или действовали крайне неэффективно. К ним относятся радиаторные типы с нижним подключением и водяные теплые полы
Установка циркуляционного насоса позволяет значительно увеличить протяженность трубопровода. Для сравнения, в схемах с естественным движением его длина по горизонтали не должна превышать 30 м
Теплотехники рекомендуют устанавливать в отопительные системы два циркуляционных насоса. Один из них рабочий, второй – резервный на случай поломки
Единственный минус циркуляционного насоса – необходимость подключать его к электроснабжению.
В случае обрыва подачи тока он перестанет работать, а теплоноситель двигаться по трубам к приборам
С монтажом циркуляционного насоса энергозатраты владельцев дома не сильно увеличатся, в зависимости от собственной мощности прибор потребляет от 60 до 100 Вт
Если в системе отопления несколько колец, циркуляционный насос устанавливается на каждое из них. Рекомендовано ставить собственный прибор на каждую петлю коллекторного отопления и отдельный змеевик теплого пола
Циркуляционный насос в системе отопления
Использование в конструкции узких труб
Циркуляционные насосы в коллекторной схеме
Установка прибора в отопительный трубопровод
Применение резервного насоса
Подключение энергозависимого прибора
Оборудование с низким энергопотреблением
Система отопления с несколькими кольцами
Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл.
При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.
Конструкция и принцип работы насоса
По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором.
Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления
На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.
Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.
Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов.
Под стенками корпуса скрытый ротор с закреплённой крыльчаткой
Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.
При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.
Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.
Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.
Если судить по интенсивности продаж, наиболее популярными на отечественном рынке являются приборы от следующих производителей:
Галерея изображений
Фото из
Отечественный потребитель, обустраивающий собственную отопительную систему, зачастую отдает предпочтение продукции от известных производителей.
Качество и надежность датской продукции марки Grundfos – основа их популярности
Порадуют безупречной и долгосрочной работой насосы для отопления и горячей воды с логотипом Wilo. Немецкий производитель сумел понизить энергопотребление без потерь в производительности и параметрах напора
Веским плюсом итальянских циркуляционных насосов DAB является новаторская электронная регулировка, позволяющая экономно расходовать электропитание и рабочий ресурс прибора
Активным спросом пользуются циркуляционные насосы российского производства от Джилекс. Их отличает хорошая сборка, отсутствие проблем при эксплуатации, доступная цена. К тому же с ремонтом и заменой не бывает затруднений
Циркуляционное устройство марки Grundfos
Линейка оборудования с логотипом Wilo
Приборы для систем отопления от DAB
Циркуляционный насос компании Джилекс
Виды и преимущества циркуляционных помп
По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.
Галерея изображений
Фото из
Любую гравитационную систему можно переделать в циркуляционную посредством установки циркуляционного насоса. Однако из-за разницы в диаметре труб закладывать вариант сборки лучше на стадии проектирования дома, ведь для широких труб потребуется более мощный прибор
Допускается использование циркуляционного насоса в открытых отопительных системах, однако в большинстве случаев в трубопровод вместе с насосом монтируют закрытый расширительный бак
В закрытых циркуляционных схемах обязательно применяются устройства для отвода воздуха. Это автоматические воздухоотводчики. На фото их три штуки: на гидрострелке, компенсационном колене отопительного кольца и рядом с насосом
При установке насоса в систему отопления обязательно производится врезка предохранительного клапана, который сбрасывает избыток нагретого теплоносителя, чем защищает оборудование и предупреждает аварии. Располагают его на подаче как можно ближе к котлу
Вариант сборки закрытой отопительной системы
Вакуумный расширительный бачок – экспанзомат
Устройства для отвода воздуха
Предохранительный клапан для сброса избытка давления
Насосы «мокрого» типа.
Ротор и крыльчатка таких помп находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.
Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.
Ротор электромотора и рабочее колесо в насосах находятся в перекачиваемой воде, которая увлажняет опорные элементы и постоянно охлаждает двигатель (+)
Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.
Циркуляционные помпы такого типа задействуют в небольших отопительных системах.
Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.
Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.
Основные преимущества использования помп «мокрого» типа:
- низкий уровень создаваемого шума;
- небольшие габаритные размеры и маленький вес;
- минимальное потребление электричества;
- простая настройка параметров, техобслуживание и ремонт;
- длительный срок эксплуатации.
У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.
Галерея изображений
Фото из
Циркуляционные насосы, выполненные по технологии “мокрой” смазки подшипников, допускается устанавливать как на подаче, так и на трубе обратки.
Для его конструктивных частей нет угрозы ни в том, ни в другом случае
С точки зрения нагрузки на циркуляционный насос любое место в контуре для него приемлемо. Однако считается, что на подаче гидростатическое давление в системе все же несколько меньше
Относительно расширительного бачка насос располагают так, чтобы на участке всасывания напор был несколько выше, чем в целом в системе. Проще всего для этого расширитель установить выше насоса
Сборка циркуляционных обогревающих систем собирается по закрытому принципу. Для обеспечения работы герметичной системы нужна группа безопасности, включающая предохранительный клапан, воздухоотводчик и манометр для контроля напора
Расположение циркуляционных насосов в схеме отопления
Установка прибора на подающем трубопроводе
Размещение относительно расширительного бачка
Обязательное использование группы безопасности
Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.
Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.
Грамотный монтаж циркуляционной помпы – залог стабильной работы отопительной системы в течение всего срока эксплуатации
Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.
Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.
Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.
Конструкция насосов «сухого» типа обеспечивает повышенную мощность.
Такие модели помп способны создавать большое давление в отопительных контурах (+)
Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитных кольца), который изолирует базовые функциональные элементы от попадания жидкости.
Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.
Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.
Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.
КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.
Циркуляционные насосы «сухого» типа бывают 3-х видов:
- моноблочные;
- консольные;
- «In-line».
Моноблочные помпы принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.
Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.
Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода
Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.
Преимущества использования циркуляционных помп с сухим ротором:
- высокая производительность;
- энергоэффективность;
- невысокие требования к качеству энергоносителя — перекачиваемая жидкость может содержать нейтральные примеси;
- простой ремонт и замена запчастей.
Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.
Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.
Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно
При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.
Как правильно выбрать насосное оборудование?
Эффективность работы насоса зависит от базовых параметров – производительности и напора.
Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.
Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.
Галерея изображений
Фото из
Выбор циркуляционного насоса для системы отопления опирается на нормативные требования. Для нормального обогрева и бесшумного движения воды по контуру теплоноситель должен перемещаться со скоростью не больше 1,5 м/сек
Технические данные, полученные опытным путем, подтверждают, что на 10 м длины труб должно быть по 0,6 м напора насоса. Т.е. для трубопровода протяженностью 50 м нужен прибор, создающий напор не меньше 3,0 м
Так как циркуляционный насос должен обеспечивать беспрепятственную подачу теплоносителя в приборы отопления, то есть зависимость между радиаторами и подачей, которую развивает насос.
Если суммарная мощность батарей составляет 7 кВт, то нагнетать насос должен 7 л/мин
В выборе циркуляционного насоса очень важно учесть мощность котла, вместе с которым он будет работать в системе. На каждый кВт агрегата нужно распределить 1 л/мин протекающего теплоносителя. Т.е. для отопительного оборудования мощностью 25 кВт нужно купить насос, обеспечивающий расход как минимум в 2,5 л/мин
Отопление с пятью циркуляционными насосами
Подбор оборудования по длине трубопровода
Взаимосвязь мощности радиаторов и насоса
Подбор насоса по мощности котла
Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С.
Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме. Параметры помпы выбирают на основании .
Если же установить более мощный агрегат, в трубопроводе появится неприятный шум.
Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.
Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре
Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.
При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.
Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.
Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают .
При повышении температуры они перекрываются, в трубах увеличивается давление.
В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.
Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.
Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления
Стоит отметить и дополнительные функциональные возможности насосов, а именно:
- плавная регулировка;
- контроль скоростей;
- автоматический режим работы;
- встроенный информативный дисплей.
Самые простые – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой.
Они отличаются высокой точностью настроек.
Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.
Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.
Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д
Выводы и полезное видео по теме
Правила выбора циркуляционного оборудования в видео:
Тонкости расчета напора и производительности в видео ролике:
Видео об устройстве, принципе работы и установке циркуляционного насоса:
youtube.com/embed/GB4ifjhXr9Y” allowfullscreen=”allowfullscreen”/>Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения.
Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.
Подыскиваете циркуляционный насос для системы теплоснабжения? Или есть опыт эксплуатации таких установок? Пожалуйста, делитесь с читателями вашим опытом, задавайте вопросы и участвуйте в обсуждениях. Форма для комментариев расположена ниже.
Водяные циркуляционные насосы, HWS, WRAS, отопление
Энергоэффективные циркуляционные насосы для систем отопления, охлаждения и кондиционирования. С января 2013 г. ЕС постановил, что все водяные циркуляционные насосы, установленные в системах центрального отопления, должны соответствовать директиве ErP.
В нем говорится, что стандартные циркуляционные насосы могут производиться только с рейтингом энергоэффективности класса «А». Это законодательство ЕС также распространяется на поставку сменных узлов двигателя.
Теперь мы поставляем широкий ассортимент энергоэффективных циркуляционных насосов с регулируемой скоростью класса А. Насосы с регулируемой скоростью могут обеспечить значительную экономию затрат по сравнению с моделями с фиксированной скоростью. Для выбора и замены, пожалуйста, отправьте электронное письмо по адресу [email protected] с подробной информацией о вашем существующем насосе или системе.
Все марки/модели
Насосы с мокрым ротором
Насосы с сухим ротором
Горячая вода ГВС
Ловара Экоцирк
Ассортимент насосов Wilo
Насосы IMP NMT
Колмекс Насосы
КСБ Калио
КСБ Калио Z
КСБ Калио Про
КСБ Калио Про Z
Товары 1-18 из 819
Сортировать по Позиция наименование товара Цена Избранное Установить нисходящее направление
Показывать
9 18 30 60 90 Все
на страницу
Посмотреть как Сетка Список
Фильтр
Варианты покупок
- Категория
- Бессальниковые циркуляторы 268 элемент
- Циркуляционные насосы с сухим ротором 244 элемент
- Циркуляционные насосы с одной головкой 395 элемент
- Циркуляционные насосы с двумя головками 86 элемент
- Циркуляционные насосы HWS 53 элемент
- Полный диапазон циркуляционных насосов 553 элемент
- Тип воды
- Чистая вода 19 элемент
- Производитель
- Ловара 115 элемент
- КСБ 99 элемент
- Вило 348 элемент
- Колмекс 254 элемент
- Имп насосы 3 элемент
- Цена
- 0,00–9999,99 фунтов стерлингов 818 элемент
- 10 000 фунтов стерлингов и выше 1 элемент
- Напряжение
- 230-240В 1~ 440 элемент
- 400В 3~ 25 элемент
- Управление насосом
- Руководство 246 элемент
- Автомат 549 элемент
- Тип соединения
- Резьбовой 238 элемент
- Фланцевый 533 элемент
- Материал корпуса
- Железо 600 элемент
- Нержавеющая сталь 76 элемент
- Бронза 60 элемент
- Латунь 4 элемент
- Головки насосов
- Одиночная головка 589 элемент
- Твин Хед 197 элемент
- Размер трубопровода
- 1/2 дюйма (15 мм) 31 элемент
- 3/4 дюйма (20 мм) 27 элемент
- 1 дюйм (25 мм) 103 элемент
- 1 1/4 дюйма (32 мм) 123 элемент
- 1 1/2 дюйма (40 мм) 86 элемент
- 2 дюйма (50 мм) 82 элемент
- 2 1/2 дюйма (65 мм) 51 элемент
- 3 дюйма (80 мм) 51 элемент
- 4 дюйма (100 мм) 16 элемент
- Соединительный патрубок
- 1/2 дюйма с резьбой 11 элемент
- 1 дюйм с резьбой 24 элемент
- 1 1/4 дюйма с резьбой 30 элемент
- 1 1/2 дюйма с резьбой 93 элемент
- 2 дюйма с резьбой 82 элемент
- DN32 Фланцевый 62 элемент
- DN40 Фланцевое 82 элемент
- DN50 Фланцевый 117 элемент
- DN65 Фланцевый 76 элемент
- DN80 Фланцевый 89 элемент
- DN100 Фланцевый 64 элемент
- DN125 Фланцевый 24 элемент
- DN150 Фланцевый 13 элемент
- DN200 Фланцевый 6 элемент
- DN250 Фланцевый 6 элемент
- DN300 Фланцевый 3 элемент
- Соединительный патрубок
- 1/2 дюйма с резьбой 11 элемент
- 1 дюйм с резьбой 24 элемент
- 1 1/4 дюйма с резьбой 30 элемент
- 1 1/2 дюйма с резьбой 93 элемент
- 2 дюйма с резьбой 82 элемент
- DN32 Фланцевый 62 элемент
- DN40 Фланцевое 82 элемент
- DN50 Фланцевый 117 элемент
- DN65 Фланцевый 76 элемент
- DN80 Фланцевый 89 элемент
- DN100 Фланцевый 64 элемент
- DN125 Фланцевый 24 элемент
- DN150 Фланцевый 13 элемент
- DN200 Фланцевый 6 элемент
- DN250 Фланцевый 6 элемент
- DN300 Фланцевый 3 элемент
- Расстояние между портами
- 65 мм 8 элемент
- 110 мм 7 элемент
- 130мм 39 элемент
- 140 мм 2 элемент
- 150мм 11 элемент
- 180мм 148 элемент
- 220мм 76 элемент
- 240мм 24 элемент
- 250мм 31 элемент
- 280мм 41 элемент
- 340 мм 42 элемент
- 360мм 45 элемент
- 450 мм 3 элемент
- Одобрено WRAS
- Да 27 элемент
Как выбрать циркуляционный насос для отопления
Системы отопления делятся на системы с естественной (гравитационной) и принудительной циркуляцией.
В системах с принудительной циркуляцией установка циркуляционного насоса обязательна. Его задача – обеспечить движение теплоносителя по системе с заданной скоростью. А чтобы он справился со своей задачей, правильно подобрать циркуляционный насос.
Содержание артикула
- 1 Назначение и виды
- 1.1 Сухой ротор
- 1.2 Мокрый ротор
- 2 Как выбрать циркуляционный насос
- 2.1 Подбираем технические характеристики
- 2.2 Подбор модели
- 2.3 На что еще обратить внимание
- 3 Производители и цены
Назначение и виды
Как уже было сказано, основной задачей циркуляционного насоса является обеспечение необходимой скорости движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная производительность. При работе циркуляционного насоса давление в системе несколько повышается, но это не его задача. Это скорее побочный эффект.
Для повышения давления в системе существуют специальные бустерные насосы.
Циркуляционные водяные насосы с мокрым ротором более популярны.
Циркуляционные насосы бывают двух типов: с сухим и мокрым ротором. Они отличаются конструкцией, но выполняют одни и те же задачи. Чтобы выбрать, какой тип циркуляционного насоса вы хотите установить, необходимо знать их преимущества и недостатки.
Сухой ротор
Свое название получил благодаря конструктивным особенностям. В теплоноситель погружено только рабочее колесо, ротор в герметичном корпусе, от жидкости он отделен несколькими уплотнительными кольцами.
Устройство циркуляционное насосное с сухим ротором – только рабочее колесо в воде
Эти устройства обладают следующими свойствами:
- Имеют высокий КПД – около 80%. И в этом их главный плюс.
- Требуется регулярное обслуживание. В процессе эксплуатации твердые частицы, содержащиеся в охлаждающей жидкости, попадают на уплотнительные кольца, нарушая герметичность. Для предотвращения утечки и обслуживания необходимо.
- Срок службы около 3 лет.
- Во время работы они издают высокий уровень шума.
Для предотвращения утечки и обслуживания необходимо.Этот набор характеристик не очень подходит для установки в системах отопления частных домов. Главный их плюс – высокий КПД, а значит меньшее энергопотребление. Поэтому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там они в основном и используются.
Мокрый ротор
Как следует из названия, этот тип оборудования содержит как рабочее колесо, так и ротор в жидкости. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.
Конструкция насоса с мокрым ротором – только сухая электрическая часть
Этот тип оборудования имеет следующие характеристики:
- КПД составляет около 50%. Не лучший показатель, но для небольших частных теплосетей это не критично.
- Техническое обслуживание не требуется.
- Срок службы – 5-10 лет в зависимости от марки, режима работы и состояния охлаждающей жидкости.
- Почти не слышно во время работы.
Исходя из вышеперечисленных свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в квартире или частном доме.
Как выбрать циркуляционный насос
Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются индивидуально под параметры каждой системы.
Подбираем технические характеристики
Начнем с подбора технических характеристик. Формул для профессионального расчета много, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись средними расценками:
Выбор модели
При выборе конкретной модели обратите внимание на график с напорной характеристикой насоса. На графике нужно найти точку, в которой пересекаются значения напора и производительности.
Он должен быть в средней трети кривой. Если она не попадает ни на одну из кривых (их обычно несколько, характеризующих разные модели), берется та модель, график которой ближе. Если точка находится посередине, берите менее производительную (ту, что внизу).
Рабочая точка должна находиться в середине графика
На что еще обратить внимание
В технических характеристиках циркуляционных насосов есть еще несколько пунктов, на которые стоит обратить внимание. Во-первых, это допустимая температура перекачиваемой среды. То есть температура охлаждающей жидкости. У качественных продуктов этот показатель находится в пределах от +110°С до +130°С. У дешевых он может быть ниже – до 90°С (а по факту 70-80°С). Если ваша система спроектирована как низкотемпературная, это не страшно, но при наличии твердотопливного котла очень важна температура, до которой можно нагреть теплоноситель.
Сначала необходимо подобрать циркуляционный насос по характеристикам
Стоит обратить внимание на максимальное давление, при котором может работать насос.
В системе отопления частного дома она редко превышает 3-4 атм (это для двухэтажного дома), но обычно составляет 1,5-2 атм. Но все же обратите внимание на этот показатель.
На что еще обратить внимание, так это на материал, из которого изготовлен корпус. Оптимальный – чугунный, более дешевый – из специального термостойкого пластика.
Тип и размер соединения. Циркуляционный насос может быть резьбовым или фланцевым. Резьба может быть внешней и внутренней – для нее подбираются соответствующие переходники. Присоединительные размеры могут быть: G1, G2, G3/4.
Также следует обратить внимание на наличие защиты. Может быть защита от сухого хода. В циркуляционных насосах с мокрым ротором очень желательно, так как охлаждение двигателя происходит за счет транспортируемой среды. Если воды нет, мотор перегревается и выходит из строя.
Другим типом защиты является защита от перегрева. Если мотор нагревается до критического значения, термостат отключает питание, насос останавливается.
Эти две функции продлят срок службы оборудования.
Как и куда установить циркуляционный насос читайте здесь.
Производители и цены
При выборе производителей циркуляционного насоса подход такой же, как и при выборе любой дуговой технологии. По возможности лучше брать оборудование европейских производителей, давно присутствующих на рынке. Наиболее надежными циркуляционными насосами в этом секторе являются циркуляционные насосы Willo (Вилло), Grundfos (Грундфос), DAB (ДАБ). Есть и другие хорошие бренды, но вам нужно прочитать отзывы о них.
