печь с водяным контуром своими руками, регистр для печного отопления, кирпичная печка с водяным отоплением, кладка

Комфорт проживания в частном доме напрямую зависит от наличия в нем стабильного снабжения горячей водой. На сегодня существует несколько вариантов реализации этой задачи: самый недорогой из них ― подключить отопительную систему к печи.

Содержание:

• Способы оснащения печей водяным контуром
• Основные виды
• Как обеспечить оптимальный температурный режим
• Подготовка к строительным работам
• Что необходимо для хорошей эффективности
• Технология установки водяного отопления в обычную печь на дровах
• Рекомендации к проведению строительных мероприятий
• Итог

Способы оснащения печей водяным контуром

Водяной контур можно установить на готовую металлическую конструкцию, в значительном ассортименте представленную в продаже. Также для этого подойдет традиционная печь из кирпича. Роль водяного котла в таком случае выполняет обычная металлическая труба или емкость из листового металла. Их коммутируют с домовой отопительной системой.

Чтобы увеличить эффективность подобных сооружений, водяное отопление от печи на дровах можно применить для подготовки горячей воды. Конструкции удобны своей высокой теплоемкостью, что позволяет им длительное время поддерживать тепло после прекращения загрузки топлива. Чтобы соорудить печь с водяным контуром своими руками, необходимо заранее разобраться во всех тонкостях процесса. Это убережет от напрасной траты времени и средств, гарантируя хорошую эффективность обустраиваемой системы.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Как обеспечить оптимальный температурный режим

При отоплении деревянных домов традиционными печами наблюдается откровенная неравномерность обогрева.

Наиболее теплые участки в таком доме располагаются в непосредственной близости от кирпичного обогревателя. В дальних углах при этом может быть довольно прохладно. Вариант с несколькими печами обходится очень дорого. Кроме того, это приводит к значительному сокращению жилого пространства.

Наиболее оптимальное решение – применить комбинацию кирпичной печки с водяным отоплением. Подобный опыт уже имеется у многих жителей нашей страны, сумевших решить задачу по созданию тепла и уюта в своем жилище. Для этого обычная кирпичная печь оснащается теплообменником, имеющим вид змеевика. Местом его установки выступает топка или основание дымоходной трубы. Благодаря вырабатываемому теплу вода внутри него начинает нагреваться, впоследствии поступая в систему радиаторов. Таким образом достигается равномерное прогревание жилища.

Достоинства печки с контуром отопления:

• Эффективность и равномерность отопления. Этому способствует расположение радиаторов в разных комнатах и постоянное нагревание теплоносителя.
• Абсолютная независимость. Данные конструкции не зависят от наличия в доме газа и электричества. Хозяева в этом случае сами выбирают время и интенсивность обогрева.
• Возможность самостоятельного обслуживания систем отопления. Для осуществления этих несложных мероприятий присутствие специалистов не требуется.
• Экономичность. Хоть такую систему и приходится запускать каждый день, однако за счет дешевизны топлива расходы на ее функционирования довольно небольшие.

Слабым местом подобных систем считается их высокая пожароопасность. По этой причине помещения приходится дополнительно оснащать защитой от возгораний. Также следует учесть факт статичности обогревающего прибора: перемещать его с места на место не получится. Печка с водяной рубашкой способна обеспечить обогрев небольшого одноэтажного дома. При наличии в здания второго этажа приходится прибегать к сооружению еще одной печи, что выливается в немалые затраты. К недостаткам системы относят также потребность в постоянном контроле со стороны человека.

Подготовка к строительным работам

Прежде, чем приступить к кладке печи с водяным контуром, нужно проконсультироваться с опытными специалистами. Оптимальным местом для установки конструкции считается центральный участок дома. Топка должна выходить в кухню или другое нежилое помещение. Корпус, наоборот, важно разместить внутри жилой комнаты. Подобная планировка обеспечит эффективное отопление сразу нескольких комнат.

На размеры печи влияет общая площадь обогреваемого здания. По приблизительным расчетам, 1 м

2 печи в состоянии обогреть примерно 35 м² дома. Исходя из этого соотношения, можно легко рассчитать габариты обогревателя в каждом конкретном случае. Бывают ситуации, когда приобретаются регистры для готовых конструкций. Более практично вначале купить регистр, а потом под него проектировать печь подходящих размеров.

Для изготовления регистров обычно применяется труба или стальной лист толщиной минимум 3-5 мм. При использовании более тонкого материала существует реальная угроза его прогорания. В таком случае поможет только полноценная замена изделия. Его монтируют внутрь топливного отделения, используя обязательное пространство между стенками. Такая мера предосторожности позволяет компенсировать температурные расширение и увеличить теплопередачу. Зазор облегчает чистку топки, которую проводят на регулярной основе.

Что необходимо для хорошей эффективности

Работоспособность печи с водяным контуром из трубы зависит от постоянства циркуляции теплоносителя в трубах. Для этого необходимо предусмотреть обязательный уклон. Кроме того, рекомендуется применить циркуляционный насос, что в комплексе послужит гарантией стабильной циркуляции, и защитит воду от закипания. Использующиеся для этого помпы отличаются компактностью и достаточной мощностью. Чаще всего с их помощью оснащаются системы отопления большой длины. Местом монтажа такого насоса служит обратная труба, по которой вода двигается в котел.

Применение насоса не освобождает от необходимости обустройства требуемого уклона. Дело в том, что в случае перебоев с подачей электроэнергии это чревато закипанием воды. Последствия такого явления весьма печальны – поломка помпы и выход из строя всей системы. Хорошим предохраняющим вариантом является применение расширительной емкости, компенсирующей увеличения объема воды при нагревании. Благодаря ей, несмотря на ошибки в обслуживании системы, отопление продолжит работать в стабильном режиме.

Технология установки водяного отопления в обычную печь на дровах

Проект печи с водяным контуром содержит указания на ее расположение и размеры. При этом важно учесть, каким образом расположены межкомнатные перегородки и мебель. Для габаритных сооружений значительного веса закладывают основательный фундамент из бетона. Основание печи и отделочный материал на полу необходимо отделить предохраняющим отступом, для защиты от пожара.

Для осуществления кладка применяется специальный раствор и кирпичи высокого качества. Учитывая сложность приготовления смеси и требования к качеству, иногда надежнее приобрести ее в готовом виде. Фундамент нуждается в обязательной гидроизоляции. Перед укладкой кирпичи рекомендуется погружать в воду на сутки. Вооружившись размерами кладочных элементов, подбирают соответствующую порядовку.

Внутрь сооружаемой конструкции монтируется регистр-змеевик: к нему впоследствии коммутируются подающие и обратные трубы. Одна из них служит для подачи горячего теплоносителя через расширительную емкость в систему. Вторая труба является каналом для возращения остывшей жидкости обратно к регистру. Перемещение воды обеспечивают гравитационные силы. Размеры соединительных швов допускаются в пределах 4-х мм. Нужно следить за тем, чтобы внутри топливника и дымохода не было острых углов. Лучше использовать скругленные соединения, не влияющие на эффективность отвода дыма. Это позволит заметно сократить количество образующейся в топливнике сажи.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

• Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
• Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
• В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
• Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

С пережженными и недожженными элементами рисковать не рекомендуется, т.к. в таком случае нет никакой гарантии качества и безопасности эксплуатации. В топках с очень большим уровнем нагрева рекомендуется применять тугоплавкий огнеупорный материал, с которым обычно не возникает проблем по ходу эксплуатации.

Итог

Для обеспечения обогрева дома обычно рассматривается несколько вариантов. Популярное газовое или электрическое оборудование работает на дорогостоящих энергоносителях. Самой экономичной разновидностью являются отопительно варочные печи с водяным контуром. Их несложно соорудить самостоятельно, что выливается в заметную экономию финансов. Такой тип отопления предполагает комбинацию традиционной кирпичной конструкции и современных технологий. В результате жилище получает необходимое тепло и уют. Кроме кирпичных, нередко изготовляют своими руками металлические печи с водяным контуром. Обеспечив надлежащее обслуживание отопительной системы, можно на долгие годы гарантировать подходящий микроклимат в своем доме.

Похожие статьи

• Буржуйка с водяным контуром своими руками: как сделать печь с водяным отоплением


  Система отопления в городских квартирах способствует созданию комфорта и уюта. Для многих регионов отопление – это самая важная часть жизнеобеспечения….

• Печь камин в деревянном доме: установка в дачном доме на деревянный пол, строительство основания под кирпичную и чугунную печку своими руками, подложка, где поставить, как правильно установить


  Видео В связи с появлением современных схем отопления дома отпала нужда в обустройстве габаритных печей, которые в былые времена обеспечивали обогрев…

• Камины с водяным контуром отопления: виды каминов с водяной рубашкой, дровяная печь из кирпича с подключением батарей, чугунные котлы камины


  Все большую популярность приобретают камины с водяным контуром. Они являются усовершенствованной моделью твердотопливных котлов. Внешне эти агрегаты…

Дровяные печи длительного горения для отопления дома: особенности установки

Содержание:

1. Дровяная печь – суть
2. Как выбрать дровяную печь для отопления дома
3. Экранирование печей длительного горения – рациональное распределение тепла
4. Самостоятельное устройство отопления на базе дровяной печи
5. Монтаж
6. Правила установки печей длительного горения
7. Видео обзор заводской печи с водяным контуром

Автономное домашнее отопление всегда предпочтительнее для владельцев частных объектов, нежели централизованные сети. Это объяснимо: возможность самостоятельно регулировать комфортную температуру, не сетуя на поставщиков, снижение собственных расходов и экономия – вот те важные составляющие индивидуального домовладения.

Однако возможность использовать газ или электричество не всегда есть – отсутствие сетей, дороговизна. Привычной альтернативой становятся дровяные печи длительного горения для отопления дома. Их производительность и устройство заменят вышеупомянутые источники с большой выгодой.

Дровяная печь – суть

Прототип обыкновенной русской печи, модернизированный временем – вот что значит этот агрегат. Принцип работы основан на регулировании тяги и уменьшения интенсивности сгорания топлива – настраивая установку, можно добиться существенной экономии дров.

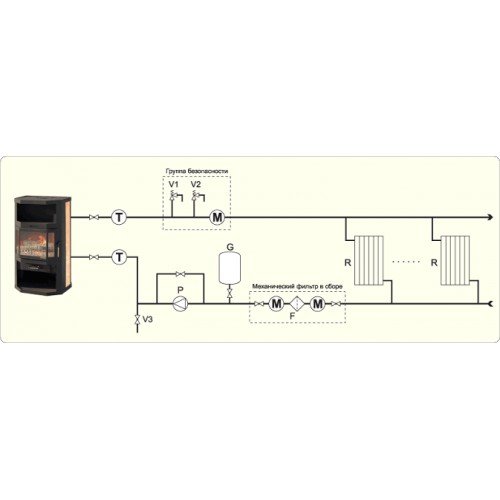

На основе такой системы отопления можно сделать трубную разводку, по которой будет циркулировать теплоноситель, тем самым обеспечивая быстрый прогрев всего дома. Особенности дровяной печи для обогрева следующие:

1. Конструкция проста – стальная топка с колосниками и зольником, камера для нагрева воздуха, вход для холодных масс. Система вентиляции для распределения сгенерированного тепла – её особенность.
2. Кроме прогрева поступающего воздуха, в теплообмене участвуют все поверхности печи, а также вода как носитель.
3. Заводские модели выглядят очень эстетично – огнеупорное стекло, декоративные кованые элементы. Такая печь достойно смотрится в любом коттедже или особняке.

Стоимость агрегата, равно как и топлива для него, вполне удовлетворяет любому кошельку. А экономия в отличие от электрического отопления или дизельного – существенна.

Как выбрать дровяную печь для отопления дома

Во-первых, выбирая агрегат, следует учитывать, что даже небольшие модели способны выделять до 500 Вт тепла. Во-вторых, чугун способствует большему удержанию температуры, чем железные, а, значит, протапливать печь придётся гораздо реже. Далее:

• Следует четко понимать задачу печи. Они делятся на следующие виды: отопительные, варочные, бытовые и специальные. Выбрать нужно с наибольшими функциями – производство тепла и генерация горячей воды.
• Размеры загрузочной камеры. Дровяные печи длительного горения для отопления дома, должны обладать внушительными размерами топочного отсека.

Заполнять агрегат перед работой, требуется плотно, но без фанатизма. Одной загрузки должно хватать на полдня бесперебойной работы.

• Габариты. Следует заранее предусмотреть все нюансы установки печи в выбранном углу – агрегат не должен располагаться слишком близко к стенам дома, соответствие отверстия дымохода строго перпендикулярно системе. Это к тому же избавит от перекоса при установке печи.

Выбор качественной печи можно и нужно доверить профессионалам, если предоставить им собственные параметры дома – они подберут оптимальный агрегат и объяснят устройство и монтаж.

Экранирование печей длительного горения – рациональное распределение тепла

Владельцы дровяных печей порой недовольны недостаточным распределением тепла по комнате, не говоря уже обо всём доме. Как правило, вблизи печи находиться невыносимо от жары, а чуть дальше становится прохладно. Как решить проблему? Экранированием.

Что это такое? Дровяные печи для отопления частного дома выделяют много тепла. Поэтому чтобы направить энергию в нужное русло, действуют нехитрым способом, применяя для этой цели метод инфракрасного излучения. Суть его заключается в окружении отопительного агрегата металлическим листом на расстоянии 10 см, пола отражатель также не должен касаться.

Таким образом, при выделении большого количества тепла печью до 85% жара может составить отдача конвекцией. Конструкцию можно сделать раздвижной, тогда можно регулировать количество тепла, охлаждая в большей или меньшей степени металлический лист. Естественно, кустарная конструкция должна быть выполнена хорошо, чтобы не портить общий внешний вид заводской установки.

Самостоятельное устройство отопления на базе дровяной печи

Не секрет, что покупка любого отопительного агрегата, обойдётся во внушительную сумму. Поэтому многие домашние умельцы создают системы самостоятельно, тем более что простота сборки этому способствует. Итак, что потребуется для конструкции:

1. Стальные листы 4-5 мм. Меньше нельзя, так как конструкция может прогореть. Если опыта нет, то можно применить под корпус металлическую бочку из-под ГСМ. Предварительно тару следует выжечь, как следует.
2. Профильные трубы для конструкции газохода. Диаметр подбирается не меньше 100 мм в диаметре.
3. Металлопластиковые трубы для присоединения к радиаторам. Следует выбирать те, которые способны выдерживать температуру носителя до 70⁰ и выше.
4. Крепёж – болты, шайбы, анкеры.
5. Чугунные дверцы и заслонки.
6. Водоразборный кран.

Потребуется умение работать сварочным аппаратом, болгаркой, дрелью и прочим слесарным инструментом. Если опыт работы есть, то собрать домашнюю систему отопления будет несложно. Другой вопрос, что установка такой печи в частный дом при проверке пожарными службами может вызвать массу претензий – к этому тоже нужно быть готовым.

Монтаж

Конструкция должна представлять собой два отсека, корпусами изолированными друг от друга. Изготовление бака для воды:

• Из листа железа требуется сделать цилиндр, один конец которого заварен. Сразу требуется проверить готовую ёмкость на герметичность.

Диаметр внутреннего бака должен быть на 20 см меньше, чем бочка, предназначенная для топочного отсека. Вместимость бака равна совокупной ёмкости всех радиаторов, предназначенных для системы.

• Чтобы сделать бак устойчивым и обеспечить носитель равномерной температурой, к цилиндру приваривают треногу – она будет держать бак в таком положении, чтобы пламя охватывало его. Можно использовать арматурный прут толстого до 12 мм сечения – тренога должна выдержать полный бак воды.
• В стенке бака, на 10 см выше дна, выжигаются отверстия для приваривания двух патрубков. Они будут выходить наружу. С другой стороны, манипуляцию нужно повторить – можно будет пользоваться водой для бытовых нужд, если зафиксировать на нём кран.

Патрубки будут предназначены для соединения с металлопластиковыми трубами контурного отопления. Установка выше дна позволит избежать попадания осадков в горячую воду.

Изготовить топочную камеру, ещё проще:

• В бочке вырезается прямоугольный отсек, выше дна на 20-25 см. Удобная загрузка топлива проверяется сразу.
• Изготавливается колосник. Это может быть круг листового железа с перфорацией. К нему привариваются стальные патрубки, которые будет служить ножками. Теперь колосник можно просто опустить на дно.
• Изготовление поддувала, идёт по такому же принципу – неширокая прорезь, достаточная для беспроблемной чистки.
• На конструкцию сразу навариваются ушки для монтажа дверок. Лучше, если они будут иметь задвижки – так продукты сгорания меньше попадут наружу.

Теперь можно сооружать трубную разводку с радиаторами по всему дому. Это последовательная сборка. Концы металлопластикового шланга укрепляются в патрубках, наваренных на водяной бак и выходящих через стенку топочного отсека. Пустоту между отсеками заваривают толстым листом железа, соответствующей формы.

На водяной бак одевается крышка. Практически классическая буржуйка, модернизированная контуром отопления готова. Осталось только покрасить её алюминиевой пудрой, разведённой олифой, и вполне презентабельный вид системе обеспечен.

Конечно, кустарная система будет не к месту, если дом выполнен в каком-либо стиле, имеет шикарный интерьер, красивую мебель и прочие атрибуты достойной жизни. Скорее всего, этот вариант хорош для дачных домиков, где владельцы появляются на сезон, а то и реже. Но всё в руках мастера – самостоятельно можно сделать и произведения искусства.

Правила установки печей длительного горения

Агрегат из-за своей длительной работы требует установки в строго отведённых местах. А именно:

1. Нельзя располагать печь в самом углу дома или близко к стене. Это создаст перепад температур – минусовой на улице и высокой внутри. Неизбежно появление конденсата, что не есть хорошо для любого строительного материала.
2. Если вес печи не будет превышать 100 кг, то напольное покрытие можно оставить, как оно есть. Для более внушительных систем потребуется снять полы и сконструировать под габариты подиум – либо бетонную стяжку, либо кирпичную кладку.
3. Сразу важно устроить дымоход. Для этого сначала подготавливается поверхность пола, и в соответствии с уровнем приводится в нужное положение отверстие в кровле.
4. Поверхности, находящиеся рядом с печью и представляющие собой горючие покрытия – обои, древесина, краска и прочие должны быть защищены асбестовыми листами. Если владельцы не хотят ничего менять, печь в этом случае должна быть отодвинута не менее чем на 1,2 м.

Когда манипуляции с установкой окончены, можно вызывать пожарного инспектора для освидетельствования. Речь идёт, конечно, только о заводских установках – на кустарные разрешения не выдаются.

Твердотопливные котлы и дровяные печи всегда будут популярны для частного пользования. По крайней мере, ближайшее время – стоимость дров и оборудования для отопления, позволяют приобретать их владельцам с любым бюджетом.

А так как в России до сих пор неразвиты магистральные газовые сети в некоторых районах, или установка системы баснословна дорогая, то дровяные печи отопления частного дома – единственно верная альтернатива природному ресурсу. Как выбрать или даже сделать собственными руками – описано выше.

Горячая вода БЕСПЛАТНО – из дровяной печи!

Одним из самых универсальных инструментов на даче является дровяная печь. Наши не только готовят еду и согревают дом; он также нагревает нашу горячую воду.

Двумя основными компонентами, помимо дровяной печи для приготовления пищи, являются водяной змеевик (№6 и №7 на рисунках ниже), представляющий собой трубу, проходящую через топку для нагрева воды, и серия . котел (рисунок слева), который представляет собой большой резервуар, в котором хранится горячая вода до и после ее циркуляции через дровяную печь.

Активный и пассивный

Есть несколько вариантов сцены “горячая вода из дровяной печи”. Один включает использование встроенного электрического циркуляционного насоса для подачи воды через водяной змеевик; другой использует простой принцип подъема тепла, чтобы выполнить то же самое. Это так называемая термосифонная система. «Активные» системы (использующие электрический насос) имеют некоторые преимущества, но, по мнению автора, недостаточные, чтобы компенсировать их недостатки для большинства людей. Активная система может производить на 50% больше горячей воды, чем пассивная (термосифонная) система, и, поскольку происходит большее движение воды, меньше вероятность перегрева воды и создания опасных уровней давления.

Но каждый раз, когда вы без необходимости включаете механическое или электрическое устройство в основные системы, вы напрашиваетесь на неприятности. Например, если зимой отключится электричество, вам, возможно, придется выключить дровяную печь или демонтировать систему горячего водоснабжения, чтобы предотвратить опасно высокие температуры и давление. А некоторые встроенные насосы имеют плохую репутацию в плане надежности. Даже если вы используете систему возобновляемых источников энергии с очень эффективным встроенным насосом постоянного тока, он все равно потребляет электричество в течение дня, пока работает печь, и это может складываться. Нижняя граница? По возможности делайте все проще и используйте термосифонную систему! И это то, на чем мы собираемся сосредоточиться в этом посте.

Как работает термосифон

1-Горячая вода из водяного змеевика; 2-клапан сброса давления; 3-Горячая вода на дом; 4-Холодная вода; 5-Холодная вода от водяного змеевика

Котел плиты расположен выше водяного змеевика, чтобы воспользоваться важным принципом. Так же, как горячий воздух естественным образом поднимается вверх, поднимается и вода. При правильном подключении вода, которая нагревается в водяном змеевике, начнет подниматься к приподнятому котлу Ranger. Когда эта горячая вода начинает двигаться, она естественным образом втягивает холодную воду, чтобы заменить ее, и, прежде чем вы это узнаете, начинается «термосифон» — циркуляция воды из котла через водяной змеевик без помощи какого-либо насоса!

Бойлер нашего ассортимента вмещает 40 галлонов, и ему требуется всего от 1 до 1,5 часов работы печи, прежде чем он станет красивым и горячим. Когда бак изолирован, горячей воды может хватить на весь день. Это делает возможным использование дровяной печи в доме в летнее время в более сухом северном климате (где утренний пожар терпим). Открываем все окна с решетками, открываем входную дверь (которая рядом с печкой) и ставим в дверной проем мощный вентилятор, который выдувает горячий воздух за дверь и втягивает более прохладный в окна. В более теплом климате может быть целесообразно подключить солнечный водонагреватель для использования в теплое время года.

Правильный выбор компонентов

Во-первых, печь

.

6-Горячая вода, выходящая из топки и направляющаяся обратно в плитовый котел; 7-Холодная вода в топку

Несмотря на то, что для этой системы используется множество различных типов печей, самый простой и лучший выбор – это дровяная печь для приготовления пищи, сделанная амишами. Мало того, что он настолько универсален, он поставляется полностью настроенным для работы с выбивными отверстиями сзади для установки водяного змеевика. Часто вы можете заказать печь с уже установленным водяным змеевиком. Большинство других печей необходимо вручную переоборудовать для работы с водяным змеевиком или водяной рубашкой, что включает в себя сверление отверстий в задней части — не совсем то, что мне нравится делать на дорогой печи. Другая приятная особенность заключается в том, что дровяные печи для приготовления пищи, сделанные амишами, как правило, довольно герметичны, что означает более длительное время горения и более эффективное использование древесины. Моя печка может быть прокручена настолько, что почти гасит сильный огонь! То же самое нельзя сказать о многих старых и более богато украшенных дровяных печах.

Во-вторых, водяной змеевик

.

Водяной змеевик, проходящий внутри топки.

Должен быть изготовлен из нержавеющей стали. Ваши единственные варианты – одинарная катушка или двойная катушка. Двойной змеевик, как понятно из названия, делает дополнительный контур вокруг топки и быстрее нагревает большее количество воды. Звучит здорово, но сначала подумайте. Хотя вы хотите, чтобы ваша вода стала горячей, вы не хотите, чтобы она была настолько горячей, чтобы давление поднималось до опасного уровня и часто срабатывало клапан сброса давления в вашей системе. Таким образом, вы выполняете балансировку.

Использование горячей воды и размер вашего накопительного бака (котла) являются факторами, которые будут влиять на ваше решение. Если у вас большая семья и вы используете котел большего диапазона (50-80+ галлонов), вы можете рассмотреть возможность использования двойного змеевика. Если, с другой стороны, вы не будете использовать много горячей воды и ваш котел меньше (30-40 галлонов), вам лучше использовать один змеевик. Рубашки Water также доступны для обычных дровяных печей и бывают разных размеров для низкой, средней и высокой мощности. Выберите соответственно.

Третьим будет резервуар для хранения или котел

диапазона .

1-Горячая вода от водяного змеевика; 2-клапан сброса давления; 5-Холодная вода от водяного змеевика

Безусловно, можно использовать стандартный водонагреватель, поскольку он изолирован и уже имеет соответствующее количество портов для некоторых систем; но я решил пойти с котлом диапазона, который сделан для работы. Это сверхмощный резервуар, внутри которого имеется облицовка из каменной кладки для предотвращения ржавчины. Он также имеет множество портов для фитингов в нужных местах. Моя сделана Vaughn Corp., но я купил ее через Stoves and More (которая также продает отличные дровяные печи для приготовления пищи, сделанные амишами). Мне очень нравится мой, но у меня есть друг, которому пришлось повторно нарезать резьбу на некоторых портах, потому что там были сварочные брызги. Надеюсь, это была случайность.

В-четвертых, это трубы

, используемые для подключения водяного змеевика к котлу плиты.

1. Размер:

В идеале вам нужен диаметр 1 дюйм, сделанный из нержавеющей стали. Лучше всего 1 дюйм, но можно использовать 3/4 дюйма для систем с большим баком и большим подъемом из воды.

2. Материал:

Идеальным материалом будет труба с резьбой из нержавеющей стали, но это может быть довольно дорого, если Ваш котел находится на расстоянии более нескольких футов от печи. В ситуациях с более длинными пробегами можно использовать нержавеющую сталь для первых нескольких футов от водяного змеевика (как на входе, так и на выходе), а затем перейти на медь или даже оцинкованную сталь. Медь НЕ рекомендуется использовать рядом с плитой, так как припой может расплавиться в местах соединения, если поток воды перестанет течь или трубы высохнут, когда плита работает. Вы можете использовать оцинкованную стальную трубу для всего контура между водяным змеевиком и плиточным котлом. Просто знай, что это будет не так долго, как нержавеющая сталь или медь.

3. Избегайте изгибов:

Старайтесь избегать изгибов под углом 90°, насколько это возможно – они ограничивают кровообращение. По возможности лучше использовать колена под углом 45°. Но при наличии достаточного подъема и близком расположении котла к плите один-два колена на 90° вряд ли повредят. В моей системе есть некоторые, но я использовал трубу диаметром 1 дюйм и разместил котел очень близко к плите и на достаточном расстоянии над ней.

4. И последнее:

диапазонный котел не так критичен, но я решил остаться с оцинкованной сталью на несколько футов, прежде чем перейти на PEX, из-за высоких температур воды в котле диапазонного типа. Один важный момент… если вы планируете соединить медь со сталью, не забудьте использовать латунный (предпочтительно) или диэлектрический фитинг между ними, чтобы предотвратить электролиз. Причина, по которой мы предпочитаем латунь, заключается в том, что диэлектрический фитинг может расплавиться от присутствующих очень высоких температур. чем обычная сталь, она может без проблем соединяться с медью напрямую.0003

Размещение

Двигатель, приводящий в действие термосифонную систему, представляет собой вертикальный подъем от водяного змеевика к котлу плиты. В разумных пределах, чем больше будет подъема, тем сильнее будет ваша циркуляция (при прочих равных условиях). Хотя размещение плитового котла на втором этаже, безусловно, является хорошим вариантом, вот практическое правило для вертикального размещения:

• На каждые 2 фута горизонтального хода от печи должно приходиться не менее 1 фута вертикального падения. от выхода холодной воды на бойлере Ranger (#5) до входа холодной воды на водяном змеевике (#7). Пример:   Котел на расстоянии 10 футов от печи.  Выпускное отверстие холодной воды на котле плиты (№5) должно находиться не менее чем на 5 футов по вертикали над входным отверстием холодной воды на водяном змеевике (№7).

Котел моей плиты находится менее чем в 4 футах от дровяной кухонной печи и имеет вертикальный уклон около 2 футов от выхода холодной воды котла плиты до входа холодной воды водяного змеевика. Я обнаружил, что это работает довольно хорошо.

Гибридные системы

Хотя некоторые могут поступить так же, как мы сейчас, и использовать дровяную печь все лето, ваш климат или другие причины могут сделать такой вариант немыслимым. И нет нужды утруждать себя всеми возможностями гибридных систем. Один из вариантов — использовать дровяную печь зимой и подключить качественный солнечный водонагреватель для использования весной, летом и осенью. Вы часто можете добиться этого, используя один и тот же котел для обеих систем, чтобы снизить общие затраты.

Это наш окончательный план на следующее лето. Другой вариант — провести главный выход из котла (№ 3) через пропановый водонагреватель по требованию (безбаковый) перед отправкой горячей воды в какие-либо приборы. Если вода достаточно горячая, водонагреватель не запустится. Если вода слишком холодная, включается пропановый водонагреватель и нагревает воду, которая направляется к крану. Это, конечно, не совсем самостоятельный вариант, так как используется пропан, но очень удобный. Есть много других возможностей – нет предела!

Поиск и устранение неисправностей

Вода недостаточно горячая? Вот несколько вариантов:

• Огонь недостаточно горячий?
• Водяной змеевик или рубашка расположены слишком далеко от источника тепла?
• Попробуйте водяной змеевик с двойным змеевиком или водяную рубашку с большей выходной мощностью
• Слишком большой диапазон котла? Попробуйте бак меньшего размера
• Трубы, соединяющие бойлер с водяным змеевиком, недостаточно велики (создают ограничение)? Используйте трубы большего диаметра
• Попробуйте изолировать трубы и газовый котел
• Переместите котел ближе к плите и/или выше для улучшения циркуляции
• В крайнем случае установите электрический циркуляционный насос

Перегрев воды и регулярное срабатывание клапана сброса давления?

• Попробуйте вести огонь медленнее, особенно при первоначальном разжигании огня? Для некоторых систем может потребоваться некоторое время, чтобы начать циркуляцию после начала пожара. В это время вода в водяном змеевике потенциально может перегреться.
• Попробуйте котел большего диапазона
• Попробуйте установить трубу большего диаметра между плитовым котлом и водяным змеевиком/рубашкой
• При использовании водяного змеевика с двумя змеевиками или водяной рубашки с высокой производительностью попробуйте установить одиночный змеевик или модель с меньшей мощностью
• Снимите некоторую изоляцию с труб или водяного котла
• В крайнем случае установите электрический циркуляционный насос

Как видите, улучшение циркуляции может помочь в любой крайности. Подобно человеческому телу, правильное кровообращение жизненно важно!

В дополнение к личному опыту и показаниям друзей из вторых рук, я в большом долгу перед Lehmans за их полезную брошюру Горячая вода из дровяной печи .

Знаете ли вы?

Установка дровяного или газового водонагревателя — один из важных шагов к полному отключению дома от электросети. Затем вы можете планировать производство собственного электричества. Как только вы станете максимально энергоэффективными, вы сможете установить автономную энергосистему по разумной цене. Вот серия бесплатных обучающих видео, которая научит вас, что значит жить вне сети и как это сделать с разумным бюджетом. Регистрация бесплатна, и вы узнаете ТОННУ ценной информации. Нажмите сюда, чтобы проверить это.

0
Акции

Опубликовано Ник Мейснер
в не сетчатой ​​воде

Ник Мейснер

Ник Мейснер с доминирующей гостиной и отключенными. голый бюджет. За последние 12 лет Ник научил тысячи людей возобновляемым источникам энергии, приусадебному хозяйству, системам водоснабжения и независимости в целом. Он глубоко влюблен в свою прекрасную жену Лизу и полностью наслаждается их двумя детьми.

3L Водонагреватель из нержавеющей стали для портативной дровяной кемпинговой печи Frontier

Описание Спецификация Отзывы

Водонагреватель был разработан как дополнение к дровяной печи Frontier или аналогичным дровяным печам с диаметром дымовой трубы 60 мм. Он использует отработанное тепло, выделяемое вашей плитой, для быстрого кипячения воды и получения 3 литров горячей воды из-под крана!



Легко чистить внутри и снаружи – он изготовлен из матовой нержавеющей стали и отлично сварен. Вы можете нагреть полную емкость с водой на очень небольшом количестве дров, одновременно готовя еду на остальной части верхней плиты печи Frontier.



Водонагреватель оборачивается вокруг нижней секции дымохода и устанавливается на верхнюю часть печи. После того, как вода закипит, ее можно было перевернуть и свесить с нижнего дымохода. Это дополнительное устройство дополняет ваш идеальный походный комплект, и ваш поход станет еще более приятным!



Комплект поставки:

1 водонагреватель на 3 литра



Обратите внимание: плита Frontier не входит в комплект!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал	Матовая нержавеющая сталь
Вместимость	3 литра
Общий вес	1,60 кг
Размер	21 х 14 х 32 см

Отзывы клиентов

0 Обзор

Написать отзыв

Как бы вы оценили этот продукт? 5 звезд 4 звезды 3 звезды 2 звезды 1 звезда

Ваше имя

Ваш адрес электронной почты

Заголовок отзыва

Расскажите немного о своем опыте

Фильтр | Сортировать по : Недавние Сортировать по : Лучшие рейтинги Сортировать по: Сначала изображения | Все звезды Только 5 звезд Только 4 звезды Только 3 звезды Только 2 звезды Только 1 звезда Все положительные Все критические | С СМИ | 1″> 1″> Предыдущая страница обзорыData. reviews.current_page”> Следущая страница (% обзоровData.reviews.current_page %)/(% обзоровData.reviews.last_page %)

(% authorFirstLetter(review.author) %) (% обзор.автор %) проверено

0, ‘проверено звездой обзора’: review.rating >= 1}”> 0, ‘проверено звездой обзора’: review.rating >= 2}”> 0, ‘проверено звездой обзора’: review.rating >= 3}”> 0, ‘проверено звездой обзора’: review.rating >= 4}”> 0, ‘проверено звездой обзора’: review.rating >= 5}”> (%обзор.название%)

(% Review.option1. name %) : (% отзыв.option1.value %) (% Review.option2.name%) : (% отзыв.option2.value %) (% Review.option3.name%) : (% обзор.опция3.значение %)

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

(% review.date_time_str %) Подтвержденная покупка

((% review.thumbs_count %)) Полезно

показаны отзывы от (% ReviewsData.reviews.from %) до (% ReviewsData. reviews.to %) 1″> 1″> Предыдущая страница обзорыData.reviews.current_page”> Следущая страница

0 Отзыв опубликован

Вопросы по продукту

(% вопросовДанные.вопросов.всего %) Заданные вопросы

0 Вопрос

Задать вопрос

Ваше имя

Ваш адрес электронной почты

Введите свой вопрос

(% автор первого письма (вопрос.
