Водяное отопление в частном доме без насоса: виды и принцип работы, водяной и паровой контур для частного дома – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

схема без насоса и с насосом, отзывы, фото

ГлавнаяРазноеВодяное отопление в частном доме без насоса

Как работает система отопления Ленинградка без насоса

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.Значимые преимущества Ленинградки:

Минимальные затраты на оборудование.
Простота монтажа.
Прокладка труб в любом месте.
Наличие подключения нескольких котлов для отопления.
Мобильность отопления дачного и садового домов.
Безопасность.
Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

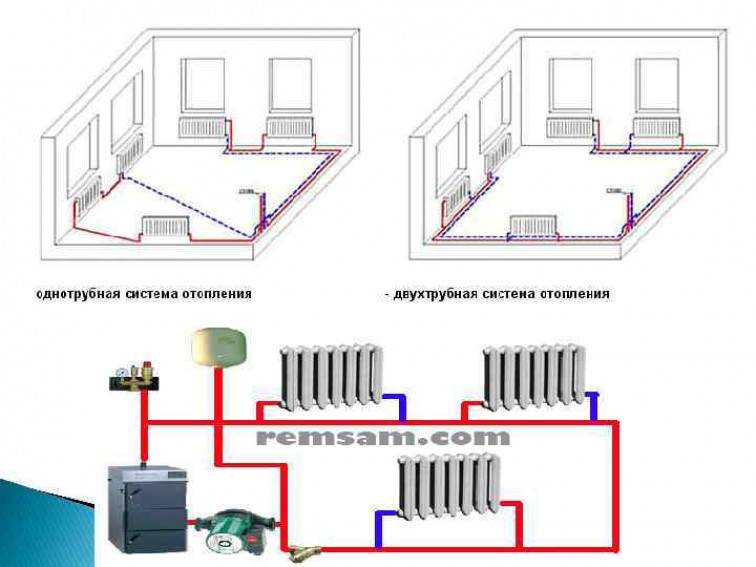

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:

Радиаторные контроллеры.
Терморегуляторы.
Балансирующие вентили.
Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество – отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

Трубопровод устанавливается по всему периметру помещения.

Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
Использование горизонтальной разводки труб не позволит установить «теплый пол».
Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

Прокладывание магистрали происходит в границах размеров помещения.
Врезание добавочной вертикальной трубы.
Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.

wikiteplo.ru

схема без насоса и с насосом, отзывы, фото

Система отопления с одной магистралью используется в частных и многоэтажных домах очень часто. Представляет она собой не слишком сложную, очень эффективную и при этом достаточно ремонтопригодную конструкцию. В этой статье подробно поговорим о том, какими достоинствами и недостатками отличаются такие системы в отношении двухэтажных загородных домов. Также разберемся с тем, какие существуют варианты и схемы подключения однотрубных конструкций в зданиях этого типа.

Основные достоинства и недостатки

От двухтрубных такие системы отличаются прежде всего тем, что теплоноситель в них циркулирует по кругу, а радиаторы подключены последовательно. Таким образом, оборудование это очень простое – однотрубная система отопления двухэтажного дома. Своими руками ее собрать гораздо проще двухтрубной.

К достоинствам таких систем, помимо этого, можно отнести также:

Ремонтопригодность.
Универсальность. Использовать такие системы можно как в мало-, так и в многоэтажных зданиях.

Основным недостатком таких систем является, прежде всего, неравномерный прогрев последовательно подключенных радиаторов. Проходя от одного к другому, теплоноситель постепенно остывает. Из-за этого в ближних к котлу комнатах может быть слишком жарко, а в самых дальних от него – холодно.

Разновидности

В качестве теплоносителя в системах отопления этого типа может использоваться незамерзающая жидкость – антифриз. Но чаще всего по трубам циркулирует все же обычная вода. Двигаться по трубам она может за счет гравитации или благодаря работе специального насоса. И в том и в другом случае получается достаточно надежная однотрубная система двухэтажного дома. Схема первого типа обычно используется в не слишком больших по площади домах. К достоинствам такой системы с гравитационной циркуляцией относят, прежде всего, экономичность. Конструкции же с принудительным движением воды или антифриза надежнее.

Также однотрубная система отопления двухэтажного дома, схема которой максимально проста, бывает горизонтальной или вертикальной. Последний тип хорошо известен всем, кто когда-либо жил в многоэтажках советской постройки. В этом случае по всем этажам проводятся вертикальные стояки. Теплоноситель закачивается на чердак, а затем спускается вниз, проходя по радиаторам квартир. В частных малоэтажных домах обычно используется более простая горизонтальная система отопления, называемая также «ленинградкой».

Способы подключения батарей

Батареи в такую конструкцию, как однотрубная система отопления двухэтажного дома (фото подобного оборудования наглядно продемонстрировано на странице), могут врезаться по любой из имеющихся на данный момент технологий. Схема подключения бывает:

Нижней. В этом случае трубы «подводящая» и «обратная» присоединяются к батарее снизу.
Диагональной. При такой схеме трубы подключаются к радиатору сверху и снизу с противоположных сторон.
Вертикальной. В этом случае магистраль подключена сверху и снизу с одной стороны.

Для того чтобы воздух как в дальних, так и в ближних от котла комнатах прогревался равномерно, подсоединяют радиаторы к трубе обычно на байпасе. Таким образом создается упрощенный аналог двухтрубной системы. При наличии байпаса легко регулировать объем потока, проходящего через радиатор.

Основные правила сборки в двухэтажных зданиях

Для частного дома, как уже упоминалось, лучше использовать горизонтальный вариант однотрубной системы. Самое сложное при сборке в двухэтажном доме – это поднятие воды наверх, через перекрытие. Наиболее простой метод – это установить два стояка у котла: один подводящий теплоноситель к радиаторам, второй – «обратный». Таким образом может быть смонтировано как оборудование с принудительной циркуляцией, так и однотрубная система отопления двухэтажного дома. Схема без насоса, однако, в этом случае – вариант менее предпочтительный.

Способы прокладки труб

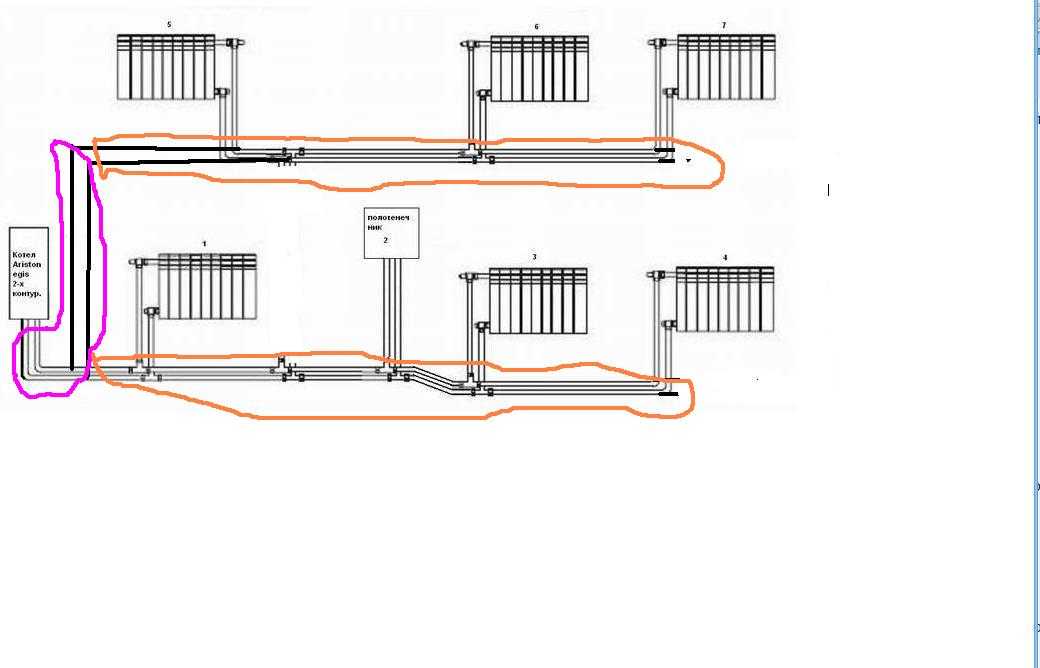

По периметру дома магистрали в такой системе и на первом этаже, и на втором проводятся обычно под полом. Такая «скрытая» система не портит внешнего вида помещений. Однако следует учитывать то, что при такой прокладке, скорее всего, придется использовать нижний способ подключения радиаторов. А при таком методе врезки, к сожалению, батареи работают не в полную силу.

Выходом может стать использование байпаса особой конструкции.

В этом случае на «подводящей» трубе перед радиатором врезается металлопластиковый отрезок длины, равной высоте батареи. Присоединение к магистрали производится через него, в верхней части секции. К «обратной» трубе приваривается коротенький вертикальный отрезок. Радиатор присоединяется к нему в нижней точке противоположной секции.

Однотрубная система отопления двухэтажного дома с естественной циркуляцией: особенности

Такие конструкции используются в коттеджах довольно-таки редко. Системы этого типа экономичны, но, к сожалению, достаточно сложны в сборке и не слишком удобны в использовании, особенно при наличии в доме двух этажей.

Теплоноситель в таких системах сначала поднимается от котла наверх, проходит по радиаторам верхних помещений, а затем спускается вниз. Следовательно, на втором этаже при использовании схемы этого типа будет жарче, чем на первом. К тому же при применении системы с гравитационной циркуляцией придется устанавливать очень мощный котел. Ведь давление теплоносителя должно быть достаточным для подъема его на второй этаж.

Система с принудительной циркуляцией

Оборудование этого типа для двухэтажных коттеджей считается более предпочтительным. В данном случае за бесперебойное движение теплоносителей по магистралям отвечает циркуляционный насос. В таких системах допускается использовать трубы меньшего диаметра и котел не слишком большой мощности. То есть в этом случае может быть устроена гораздо более эффективная однотрубная система отопления двухэтажного дома. Схема с насосом имеет лишь один серьезный недостаток – зависимость от электрических сетей. Поэтому там, где очень часто отключают ток, стоит произвести монтаж оборудования по расчетам, сделанным для системы с естественным током теплоносителя. Дополнив такую конструкцию циркуляционным насосом можно добиться максимально эффективного отопления дома.

Отзывы об однотрубных системах

Мнение у владельцев загородных домов об этом виде оборудования сложилось очень даже неплохое.

Однотрубные системы вполне надежны и работают достаточно эффективно. Основной их недостаток – неравномерный прогрев помещения может быть достаточно легко устранен дополнительными методами. Это может быть, к примеру, разный способ подключения радиаторов в ближних и дальних от котла комнатах, использование разного количества секций и т. д.

В общем, как считают владельцы загородных участков, оборудование это вполне надежное и удобное – однотрубная система отопления двухэтажного дома. Отзывы о таких конструкциях позволяют судить о них, как об очень практичных и при этом недорогих.

Порядок монтажа

Собирается однотрубная система следующим образом:

В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
На стены вешаются радиаторы отопления.
На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием. Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью.

fb.ru

Водяное отопление частного дома своими руками

Редкий житель мегаполиса не мечтает о собственном загородном доме, расположенном в тихой местности, неподалеку от живописного леса. Ни шумных соседей, ни душных улиц, ни постоянного гудения потока транспорта – преимуществ такого выбора, действительно, множество. Однако в такой ситуации на плечи хозяев ложатся все коммунальные хлопоты. В частности, придется собственными силами организовать водяное отопление в частном доме, иначе с приходом холодов придется возвращаться в квартиру. Конечно, современный рынок предлагает множество вариантов обогрева жилища, но водяная технология принадлежит к разряду классических, проверена временем, доказала свою надежность и эффективность в самых суровых условиях.

Содержание статьи:

Преимущества выбора

Водяное отопление загородного дома обладает следующими положительными особенностями:

Монтаж возможен на любом этапе строительства коттеджа, не обязательно планировать все еще во время проектирования, допускается установка даже в готовом и обитаемом здании.
Вода – оптимальный во всех смыслах теплоноситель. Она характеризуется и высокой степенью теплопроводности, и невысокой ценой, и распространенностью, и высочайшей теплоемкостью.
Универсальность. Для этой схемы подойдет и электрическое отопление частного дома, и использование газового топлива, и дров, и мазута.
Конструктивное разнообразие. Отопительный контур предполагает различные варианты разводки труб, окончательная схема подбирается в соответствии с площадью здания, финансовыми возможностями владельцев, требованиями и прочим.
Индивидуальный монтаж на каждую батарею запорных клапанов гарантирует, что температура с высокой точностью может регулироваться в каждом отдельном помещении, при этом климатические условия в соседних комнатах, как и параметры функционирования системы, меняться не будут.

Читайте более подробно про выбор теплоносителя.

Особенности устройства и выбор циркуляционной схемы

Система отопления частного дома функционирует по достаточно простому принципу. Котел осуществляет нагрев теплоносителя, будь то вода или специальный раствор, который по системе труб достигает радиаторов, расположенных в отапливаемых комнатах. По мере остывания теплоноситель возвращается в котел, цикл повторяется.

Читайте также про схему отопления одноэтажного дома с принудительной циркуляцией.

Циркуляция основывается на одном из следующих методов:

Естественный процесс основан на разнице в плотности горячей и холодной воды. В процессе нагрева плотность жидкости падает, удельный вес снижается, а потому она начинает двигаться по трубам вверх. По мере остывания, наоборот, плотность увеличивается, раствор стремится вниз. Основное преимущество данного метода – абсолютная автономность, независимость от электричества, а также конструктивная простота. Главный минус – повышенный расход материалов, контур состоит из большого числа труб внушительного диаметра. Кроме того, при монтаже должен выдерживаться уклон примерно в 2 градуса.

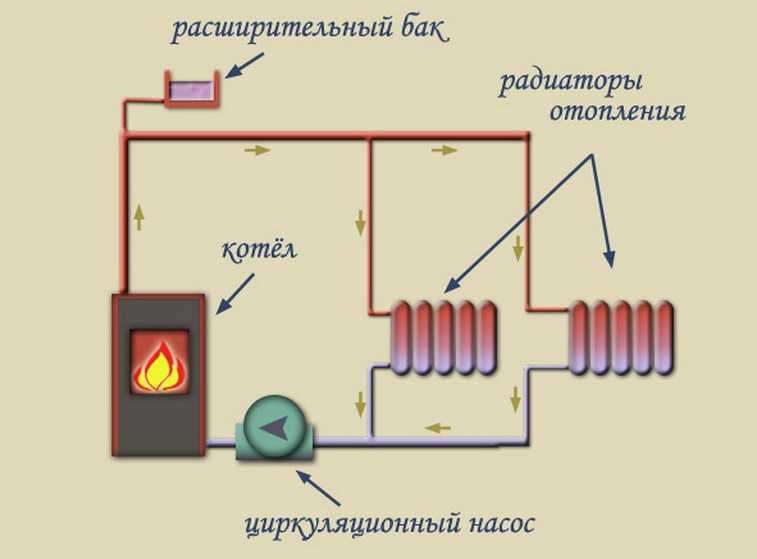

Система отопления одноэтажного дома с циркуляционным насосом. Излишки воды, которые неминуемо формируются при нагреве, оказываются внутри специального расширительного бака, как правило, закрытого, что предотвращает явление испарения. Дополнительно обязательно ставятся манометры, контролирующие давление. Преимущества такой схемы заключаются в минимальном необходимом объеме теплоносителя, незначительном диаметре труб и меньшем их расходе. Главный недостаток – зависимость от электроснабжения, с которым в частном секторе нередко имеются проблемы.
Комбинация. Насос устанавливается в уже сделанный контур с естественной циркуляцией. Данный вариант работает и без насоса, но с его включением существенно увеличивается мощность и эффективность.

Число контуров и варианты разводки

Схема водяного отопления частного дома, в идеале, должна основываться на создании двух контуров. Такой подход гораздо удобнее. Первый контур работает на отопление, то есть доставляет теплоноситель к батареям, второй же обеспечивает доставку горячей воды к точкам потребления, на кухню, в ванную комнату.

Впрочем, если жильцы ранее позаботились о монтаже бойлера или газовой колонки, данное условие не обязательно.

Если говорить о способах разводки, то предлагаются следующие варианты:

Схема с одной трубой, по которой теплоноситель попадает в каждый из радиаторов. Преимущество такого решения в простоте, сведении к минимуму трудовых затрат и сокращении расходов. К сожалению, за простоту придется заплатить отсутствием возможности регулировки температуры каждой батареи в отдельности.
Схема с двумя трубами лучше в плане эксплуатации, температура настраивается точно и быстро, все радиаторы нагреваются равномерно.
Коллекторная схема подразумевает, что подача и отвод теплоносителя происходят по разным трубам, функционирующим единой системой благодаря коллекторам. Выглядит такой контур эстетично и привлекательно, настраивается температура каждой батареи в отдельности.

Выбираем котел

Все виды современного водяного отопления в частном доме функционируют благодаря котлу. Именно он является генератором тепловой энергии. На рынке широко представлены модели, работающие на следующем топливе:

Газ. Наиболее востребованный вариант. Причина этого – невысокая цена газа при значительном КПД, простоте эксплуатации и минимальном уровне шума. Недостаток, по сути, один – необходимость получения многочисленных разрешений для того, чтобы подключиться к магистральному газопроводу.
Электричество. Оптимальный вариант с точки зрения безопасности в доме. Для этого агрегата не нужно выбирать специальное место для установки, он занимает минимум пространства, не выделяет продуктов горения. К сожалению, прибор недешев в эксплуатации, кроме того, в сельской местности часто энергетическая сеть достаточно изношена, наблюдаются перебои в подаче энергии, что также накладывает определенные ограничения на монтаж.
Жидкое топливо. Конструкция очень напоминает газовые аналоги, за исключением типа горелки. Нуждаются в обустройстве отдельного помещения котельной, производят достаточно много продуктов горения, из-за чего требуют регулярной чистки.
Твердое топливо. Обогрев с их помощью очень дешев, в частном секторе редко возникают проблемы с поиском и приобретением дров. Отрицательная сторона заключается в необходимости регулярно подкладывать горючее в топку, вычищать золу.
Комбинированные источники тепла способны использовать сразу несколько видов топлива, в результате чего считаются наиболее надежным выбором.

Мощность котла можно выбрать на основе следующей схемы: для южных районов требуется киловатт на 10 квадратных метров площади, для центральных – полтора киловатта, для северных – два. Впрочем, специалисты рекомендуют добавить к получившемуся значению еще 20-30 процентов, чтобы техника справилась с сильными морозами.

Выбираем материал труб

Правильно подобранные трубы исключат многие проблемы в процессе эксплуатации, гарантируют высокий уровень надежности системы:

Популярные ранее стальные варианты в последнее время используются нечасто. Связано это со сложностями во время монтажа, подверженности коррозии даже при наличии защитного покрытия.
Металлопластик легок в установке и прочен, но его слабое место – резьбовые соединения и фитинги, которые могут деформироваться в процессе резких изменений температуры теплоносителя, что спровоцирует потерю герметичности и протечки.
Медь. Во всех смыслах отличный вариант, но предполагающий значительные финансовые расходы.
Полипропилен – золотая середина. Прочность, гибкость, устойчивость к коррозии и температурным колебаниям – элементы отличаются всеми этими качествами.

Выбираем батареи

Важно также правильно подобрать водный радиатор:

Сталь. Главное преимущество – демократичная цена. Минус – подверженность коррозии, из-за чего значительно снижается эксплуатационный ресурс.
Алюминий. Устойчивы к коррозии, быстро нагреваются, но уязвимы для перепадов давления. Впрочем, это явление больше характерно для систем в многоквартирных домах, индивидуальный коттедж в этом плане достаточно стабилен.
Комбинация металлов. Сочетают в себе лучшие качества стали и алюминия.
Чугун. Знакомы всем еще с советских времен. По сути, вечные, но тяжелые, требующие использования мощных кронштейнов во время монтажа.

Инструкция по установке

Водяное отопление частного дома своими руками обустраивается по следующей схеме:

Монтируется котел. Место для него стоит подобрать так, чтобы максимально упростить разводку труб и сократить расходы материалов. Если ставится газовый или электрический вариант, нужно помнить об удобстве подключения к магистрали или проводке. Высота монтажа играет роль только для схем с естественной циркуляцией, чем ниже входит обратная труба, тем лучше.
Монтаж радиаторов водяного отопления в частном доме. Батареи ставятся под окнами, что способствует лучшему воздухообмену. При монтаже следует строго выдерживать горизонталь и минимальные отступы: 10 сантиметров – от подоконника, 6 – от пола. В идеале, стоит сразу установить запорную арматуру для экстренного отключения и стравливания воздуха.
Разводка труб, установка вспомогательных приборов. Начинается этот процесс непосредственно от котла отопления на основе заранее разработанной схемы, применением соединительных элементов, в том числе уголков, фитингов, тройников и прочего. Свой дом можно оснастить и разводкой открытого типа (трубы всегда на виду), и закрытой схемой (детали скрыты в нишах). Вместе с трубами также подключаются батареи, монтируются циркуляционные насосы (если технология предполагает их наличие), расширительный бак, фильтры, блоки безопасности, предохранительные клапаны и прочее.

Таким образом, можно собственными силами создать надежную, долговечную и эффективную систему отопления, которая не подведет в самый суровый мороз!

znatoktepla.ru

КАК СДЕЛАТЬ ГРАМОТНО ОТОПЛЕНИЕ В ЧАСТНОМ ДОМЕ БЕЗ НАСОСА

Дата публикации Автор: ДЕДУШКАГАСТАРБАЙТЕР Просмотров: 35236

ПРИВЕТ, КОЛЛЕГИ!

Не спеша, подробно (может кто-то посчитает нудным) буду объяснять тем, кто решил сделать себе сам, или заняться отоплением профессионально.

Много лет занимался отоплением профессионально, делал людям за деньги. Имею опыт свой и в разговорах с товарищами, которые занимаются отоплением; слушал, анализировал, экспериментировал. Теперь есть чем поделиться с теми, кто начинает

При покупке котла, к инструкции прилагается схема отопления. Больше для мастеров, это принципиальная схема. Очень правильная, грамотно всё начерчено. Но я не видел ни одного человека, кто бы заказал себе отопление по этой схеме. Обычно приходит мастер и вместе с заказчиком обсуждают оптимальную схему. Хочу простым языком объяснить: что и почему, чтобы каждый желающий мог понять принцип работы отопления, не напрягаясь.

Составление схемы зависит от планировки дома, чтобы было красиво и хорошо работала.

На картинке нарисована самая оптимальная схема отопления, без циркуляционного насоса. Бросаем в топку всё, что горит и (Ташкент).

Котел в подвале, выход и вход из котла 57мм.
Подача. после врезки каждого регистра диаметр трубы уменьшается на один размер.
Обратка. после врезки каждого регистра диаметр увеличиваем на один размер.
Трубу диаметром . дюйма в системах без насоса стараются не использовать.
Расширительный бачок соединяем с подачей минимум ? трубой. А ещё лучше 1 дюйм.
Оптимальный уклон 1 см на метр трубы, если уклон больше будет некрасиво.

Как проверить хорошо ли работает ваша система отопления.

Во время уверенной работы системы померяйте разницу температуры между подачей и обраткой. Чем разница меньше, тем лучше. Это означает, что циркуляция воды происходит быстро. Поэтому наш котел в подвале, нагревательный элемент должен быть ниже относительно к общей массе воды в системе.

Думаю, не за горами время, когда будем возвращаться к этим системам из-за цены на газ. У меня сейчас стоит два котла: газ и твердое топливо. И только поднимается мороз, отключаем газ и топим альтернативой, экономия очень серьёзная и открытые форточки.

ДЕЛАЕМ ОТОПЛЕНИЕ.

Начнем с котлов. В нашей (котельне) их будет два. Первый котел топить будем газом. Котёл надо сразу переделывать. Покупать обычный недорогой КС (котел стальной) разбирать и добавить трубы в водяную рубашку.

Срезать верхнюю крышку водяной рубашки, наростить стены и вставить бойлер минимум на 50 л. Бойлер делаем по всем правилам для работы под давлением. Бойлер из трубы, ВЕРХ И НИЗ ПОЛУСФЕРЫ, ИНАЧЕ РАЗОРВЁТ ДАВЛЕНИЕМ (плоские низ и верх делать нельзя). Полусферы найдёте в любой фирме, работающей с трубой.

Если в котле есть спираль для нагрева воды, сразу выкидывайте её. Она не жизне-способна, быстро забивается накипью, да и вода в проточном режиме греется, если котёл пыхтит на всех парах.

На рисунке котёл с завода и переделанный для увеличения КПД. Если на выходе из топки котла вы держите руку, то котел работает правильно (не топит улицу).

Чтобы не топить улицу, некоторые ставят лист металла над горелками, чтобы заставить пламя приблизится к стенкам котла. Эффект есть, но это не серьёзно. Положите лист металла на газовую плиту и рядом поставьте чайник, ждите пока закипит, сразу всё будет ясно. Или поднимете чайник выше кончиков языков пламени сантиметров на 10 и ждите.

Думаю ясно, что пламя именно кончиками языков(в этом месте самая большая температура) должно касаться водяной рубашки. Собственно-это самое важное условие для достижения максимального КПД(коефициэнт полезного действия).

Кто не понял, потренируйтесь с чайником на кухне, как ведет себя водяная рубашка при изменении отношения к нагревательному элементу. В котле те же самые правила.

Пламя на горелках должно быть голубого цвета с красноватыми кончиками. Если пламя жёлтого цвета – это значит газ при сгорании даёт маленькую температуру и сильную жирную копоть, которая налипая на стенках котла образует (шубу). Шуба мешает пламени греть стенки. Регулируйте правильно пламя (горючую смесь) и должно гореть каждое отверстие в горелке.

Импортные котлы в основном отличаются тем, что сделаны на подобие колонок для воды. Сплав, который используется с большей теплоотдачей (большая теплоотдача у меди, латуни).Сделать самому не реально, наша альтернатива трубы под уклоном и перекрывайте ряд труб следующим. В общем можно импровизировать, но первый ряд из 57, иначе котел будет (выть).

КОТЕЛ НА ТВЁРДОМ ТОПЛИВЕ

Здесь лучше ничего не делать.Покупаем такой же КС НЕ ДОРОГОЙ,БЕЗ ВСЯКИХ НАВОРОТОВ.

В магазине будут засерать мозги улучшенной турбулентностью и повышенной теплоотдачей. Турбулентностью они называют тягу в дымоход.Тяга зависит от соотношения топки к диаметру трубы на вытяжку. Все котлы выпускают из металла, так что повышенной теплоотдачи не ждите. А если есть желание, можете поэкспериментировать вваривая трубы, вы смысл поняли. Не забывайте про сажу, этот котел придётся чистить. Да и не забудьте: дрова надо подкидывать, я бы с котлом ничего не делал.

Тут вопрос вот в чём. Как бы сделать что-то вроде мясорубки, соковыжималки.

Бросаешь листья, ветки, опилки; электродвигатель крутит через редуктор а на выходе получается что-то похожее на прессованные круглые брикеты, которыми можно топить.

ЭТО И ЕСТЬ АЛЬТЕРНАТИВНОЕ ТОПЛИВО, КРУЧЕ НЕКУДА. Естественно хочу сделать, и сделаю, но пока только набираю информацию в интернете.

ВЫСТАВЛЯЕМ КОТЛЫ

Отопление считаю хорошим, если любой его элемент можно снять во время работы, при этом работа отопления не остановится. Оба котла надо ставить на кранах. Лучше на шаровых, винтиля тоже будут работать. Да и флянцевые тоже пойдут. Если заварить в трубе заглушку и просверлить отверстие 10мм отопление будет работать, естественно правильно сделанное.

Краны вам пригодятся и для управления системой. Об этом не будем и так всё понятно.

Систему старайтесь делать как можно больше, похожую на ту, что на рисунке(выше). Понятно, что опустить котел в подвал могут единицы. Поэтому старайтесь сделать приямок для котла. Это очень важно, чтобы нагревательный элемент находился ниже относительно к общей массе воды, это влияет на оборот воды. Особенно на малом огне.

НАРИСУЕМ КОТЕЛ В ПРИЯМКЕ И КРАНЫ УПРАВЛЕНИЯ (регулировки) СИСТЕМОЙ.

Для тех кто не знает, обшивка котла снимается и обратка врезается в любом удобном для вас месте. Прежнее место можно заглушить для перспективы или заварить.

Краны, всё же, используйте шаровые, желательно из жёлтого сплава.

Подачей старайтесь как можно больше пройти верхом, естественно, не забывайте об эстетике. Это улучшает вращение воды в системе.

Вакуумные расширительные бачки не признаю. Проблемы с заправкой системы, с доливкой, с выгоном воздуха с высшей точки. Не у всех есть водопровод. Тащить кастрюлю на крышу. Короче геморрой. Но если, всё таки, вакуумный: то трубку к бачку ставьте полдюймовую.

Очень хороший даёт эффект, выносить расширительный бачок на крышу. Повышает давление в системе, а вообще толком не знаю почему, но так лучше.

Часто видел уже опытных сантехников, которые пакуют на паклю без краски. Я в шоке, боже упаси. Да, действительно, пакля разбухнет и капать перестанет, а что будет через 10 лет, пакля – это органика, которая просто гниёт при контакте с водой. Она просто струхнет с годами. Лучше всего смазывать резьбы и пропитывать паклю перед паковкой краской масляной (для краски полов), современными герметиками или грунтовкой. Нельзя использовать солидол, лак, технический вазелин, жир.

Нашу отечественную фасонину лучше паковать паклей, пропитанной краской или современными герметиками. Импортную лентой фум, она более аккуратно сделана. Наша более грубая и часто ленту сбрасывает.

Самый долговечный – это чугун. Корпус крана служит 100лет.

УСТАНОВИЛИ КОТЛЫ, РАЗМЕЧАЕМ ДОМ.

Это делаем обязательно гидроуровнем. Прозрачной трубки 15 м хватит. По периметру всего дома, где будут проходить трубы отопления, примерно на высоте 30 см от пола, на стене ставим отметку. Она будет вашей точкой отсчёта. По ней выставляете уклон 1см на метр, забиваете костыли для трубы, по ней вешаете регистры. пробиваете отверстие в стенах. В этом деле из простых и доступных приборов точнее нет. Метровым уровнем установите регистры.

Схему отопления старайтесь делать по возможности как можно более похожую на ту, что на первом рисунке. Я имею ввиду: учитывайте законы физики. Крутая фраза, самому понравилась.

Отопление на два крыла, на три крыла и т.д. Здесь абсолютно нет ничего сложного, подачу разводите в нужных направлениях, учитывая уклон , обратку собираете к котлу тоже, учитывая уклон, вот и все крылья. Главное к расширительному бачку всё время вверх, после перевала всё время вниз.

Можно сделать отопление на несколько этажей и каждый этаж будет регулироваться отдельно. Если будет такой вопрос, напишу всё подробно как сделать.

Варианты систем.

ТЕРМИЧЕСКАЯ ПРОБКА. ОЧЕНЬ НЕ ПРИЯТНАЯ ОШИБКА ПРИ РАЗМЕТКЕ СИСТЕМЫ.

Поверьте на слово, котел будет кипеть, а обратка будет холодная, я в молодости один раз сделал такую ошибку.

Хочется порассуждать на тему импортных котлов. Конечно, здорово взять кучу денег, купить самый крутой котел, классные регистры. Дело мне кажется в том, что всё равно мы становимся заложниками по обслуживанию при поломке. А если нет света, запасной вариант: аккумуляторы, не серьёзно. Экономные, согласен, но всё равно меньше, но надо платить. Наверное для города лучше импортные, а для деревни два котла.Один для топки всяким таким, что насобираем за лето. А может у кого получится брикет из опилок, а рядом пилорама. Мне нравится наковальня и кувалда сто лет работает и не ломается.

Что касается котлов на жидком топливе, считаю их очень опасными и они должны быть вынесены за периметр жилого дома. Они тоже заслуживают внимания и мы рассмотрим все за и против.

Просьба к тем кто прочитал статью, если у вас есть опыт пользования котлом на жидком топливе, пришлите ваши соображения на этот счёт. И по вашим отзывам определимся с целесообразностью использования таких котлов.

ОТОПЛЕНИЕ ДВУХЭТАЖНОГО ДОМА.

Начнем с неприятностей, которые возникают при работе отопления в два этажа.

Самая большая неприятность – это то, что сначала греется второй этаж, а уже потом начинает греться первый со всеми вытекающими: на втором жара, на первом прохладней. Основное время обычно проводят на первом этаже. Кухня, ванная, гостиная, туалет, прихожая… Воздух нагревается и поднимается вверх на второй этаж. Поэтому первый этаж должен вопреки законам физики отапливаться больше чем второй.

Добиться этого очень даже не сложно.

ГЛАВНЫЙ ЗАКОН ОТОПЛЕНИЯ БЕЗ НАСОСА – ГОРЯЧАЯ ВОДА ПРЁТ ВВЕРХ.

Если горячая вода встречается с холодной, она сразу поднимается вверх. Циркуляция возможна даже в диаметре одной трубы. Зная эти законы, можно самому контролировать правильность проведения работ (говорим об отоплении без насоса).

Первый этаж делаем без изменений, только верхнюю точку выводим на второй этаж или крышу (расширительный бачок). Расширительный бачёк должен быть выше чем батареи(регистры), чтобы воздух вышел из системы.

Трубу из котла к расширительному бачку назовём СТОЯК. От стояка к регистрам первого и второго этажа идут подачи. На них нужно поставить краны, чтобы была возможность регулировать объём горячей воды. Кран для первого этажа под вопросом, ставить или нет, зависит от вас. Мне нравится, когда возможна максимальная регулировка, тем более разница в затратах никакая.

Обратка со второго этажа врезается в обратку первого этажа ближе к котлу. Ближе к котлу, потому что( ЭТО ОЧЕНЬ ВАЖНО )если она будет горячее чем вода в обратке первого этажа. начнёт подниматься по обратке первого этажа против шерсти. Тоже самое происходит если вода первого этажа горячее чем второго, то в месте врезки обратки со второго этажа в первый тоже попрёт вверх на второй этаж. Это и есть циркуляция воды в одной трубе, чем больше диаметр трубы тем лучше циркуляция.

Простая принципиальная схема, можно изменить что угодно, не нарушая физики (горячая в верх, холодная вниз).

Как видите нет ничего сложного.

Не в коем случае не закрывайте воде путь к расширению, иначе может разорвать систему.

Как установить циркуляционный насос в систему отопления.

Эта информация для тех, кто решил в систему отопления вмонтировать циркуляционный насос.

При покупке не путать с другими видами насосов, например с насосами повышения давления.

При покупке внимательно ознакомьтесь с тех. характеристиками. Давление, температурный режим, монтаж (вертикально, горизонтально), работа с незамерзающими жидкостями и т.д.

Есть одна проблема, когда насос вертикально смонтированный выходит из строя, нужно открыть кран бойпаса, а вас рядом нет. Насос ставится на обратке перед котлом.

Закрываем краны насоса и снимаем его на ремонт. Вечные насосы не бывают. Появились модели, которые монтируются в линию трубы и сломавшись не тормозят своим маленьким проходным диаметром движение воды (теплоносителя) в системе. Я бы остановил свой выбор именно на них. Прогресс движется, поэтому самой лучшей модели нет, ни чего не посоветую. Решайте, разбирайтесь, советуйтесь с продавцами сами.

После выбора насоса, собираем систему отопления с учётом всех законов физики. Как написано выше

Ни в коем случае при монтаже не делайте поправку на то что, НАСОС ПРОДАВИТ. Скорее, БЫСТРО ДОСТАВИТ.

А если отопление готово, и работает хорошо, ставьте насос согласно тех. паспорту.

ТЕПЕРЬ ГЛАВНОЕ.

Если у вас газ, надежное оборудование, электричество не подводит – то только обратите внимание на расширительный бачёк. Он должен быть сверху, не делайте вакуумный. Вакуумный бачёк очень плохо работает с циркуляционным насосом. Вы это поймёте, если насос монтируется вертикально, и нужно будет стравить воздух над насосом после монтажа перед запуском. Система наоборот начтёт сосать воздух. Как выгнать воздушную пробку?

1. Можно вылить воду из расширительного бачка, и когда трубка опуска в бачёк будет пустой, открываем воздушник над насосом. Вода из стояков выгонит воздух. И опять заполняйте систему.
2. Можно выгнать воздух, заткнув пальцем трубку в расширительном бачке, открыть кран водопровода, создав давление в системе и открываем воздушник над насосом. Проблема в том, что почти все насосы монтируются на дюймовой трубе, а маленькие диаметры труб быстро завоздушатся. Короче «геморрой». И система под давлением лучше работает. Поэтому вакуумные бачки ставим в крайних случаях.

Можно насос монтировать и всё будет хорошо, при условии, что всё правильно и работает на ура. Ставите на минимальную скорость и если посчитаете, что вращение надо ускорить, включите вторую скорость…

Как определить что вращение теплоносителя медленное.

Температура на выходе из котла (подача) должна быть примерно равна температуре на входе (обратке) в котёл.

ТЕПЕРЬ О СЛОЖНОМ.

Представим ситуацию, когда водопровода нет, общего электроснабжения нет, газа нет. Топите углём, дровами, и т.д. Автоматика отсутствует. Ваша система отопления большая (длинные крылья, много этажей, отапливается несколько зданий или хочется идти в ногу со временем), естественно есть необходимость установки насоса.

Мы сейчас собрали весь комплект нехорошестей и будем учится с ними справляться.

В этих условиях эксплуатации системы нужно быть готовым к :

1. Заглох генератор.
2. Закипел котел, и насос весь воздух погнал в систему.
3. Невозможность залить под давлением систему, если вакуумный бачёк.

Генератор заглох, система закипела, вас рядом нет… ит.д. В этом случае вас спасёт насос, который монтируется прямо в линию трубы и в случае отказа не тормозит движение теплоносителя. И у вас всё хорошо, конечно при условии правильно сделанного отопления. Оно начнёт работать само за счёт правильной физики. Похуже, чем хотелось, но ситуация спасена до ремонта генератора.

Всё работает, котёл закипел и очень сильно. Насос, конечно, продолжает гнать теплоноситель по системе и почти весь воздух загоняет в систему. Воздух создаёт воздушные пробки и препятствует движению теплоносителя, насос продолжает бороться и т.д. короче противостояние. В этом случае надо делать другой расширительный бачёк. Это будет, например, квадратный (ящик) в который снизу подведена подача от котла, а снизу или сбоку врезаны крылья отопления. Смысл в том, что в этой коробке скорость движения теплоносителя падает и воздух весь выходит наружу. Система наполняется теплоносителем без воздуха. Я бы очень рекомендовал в этих условиях сделать именно так. Не эстетично, но 100% гарантии что насос не загонит воздух в трубы и будет там его удерживать, пока его не отключите и воздух выйдет в расширительный бачёк (противостояние будет тормозить движение энергоносителя).

Невозможность заполнить систему под давлением, если бачёк вакуумный. Считаю это ошибкой, переделывайте расширительный бачёк. Оставите – гарантируете проблемы.

Если кому что не понятно, спросите: нарисую наглядно в картинках.

ДАЛЬШЕ БУДЕТ, спрашивайте.

По материалам сайта: http://tubewelding.org

fix-builder.ru

Водяное отопление частного дома своими руками: схемы, которые вам пригодятся

На сегодняшний день, всё больше и больше, получает распространение коттеджное строительство. Это связано с тем, что предложения, существующие на рынке недвижимости, при одинаковой стоимости, предлагают потребителю выбор: частное домовладение или доля в общей собственности многоквартирного комплекса, и многие выбирают первый вариант.

Водяное отопление традиционно применяют для отопления частных домов.

Конечно, в таком случае, те вопросы, которые раньше решались на обще домовом уровне, теперь становятся заботой новоиспечённого домовладельца. И среди прочих, таких, как прокладка канализации и коммуникаций, утепление стен и уход за кровлей, добавляется задача по обогреву здания. Традиционно для этих целей применяют водяное отопление. Что можно использовать для частного дома и провести своими руками мы рассмотрим подробно, разобрав существующие на сегодня схемы.

Выполнить водяное отопление своими руками не сложно, главное решить, какой из предложенных вариантов подойдёт именно в вашем случае.

Основные варианты подключения

Провести водяное отопление в частном доме можно любым из предложенных способов, главное хорошо понимать для себя, какой результат необходимо получить в результате такой работы.

Естественный ток

Применяя указанный способ, используют законы физики: нагретая вода или другая жидкость, будет подниматься, остывшая – спускаться. Таким образом, получается постоянная циркуляция.

Однако её можно применять только на небольших площадях, а трубы необходимо брать большого диаметра, и она является достаточно независимой. Вы не сможете настроить и запустить её так, как нужно вам. Система работает по своему циклу независимо от внешних факторов. Её можно только полностью остановить.

Подобные системы отлично проявляют себя в случаях, когда нет возможности обеспечить постоянную подачу электричества, так как могут работать самостоятельно.

Как правило, их исполнение является однотрубным.

Системы с нагнетанием теплоносителя

Данные системы отличает возможность применять разные схемы монтажа, о которых поговорим далее, например, наливные полы и реостаты.

Всё, что для этого необходимо: дополнить систему отопления помпой, которая будет перекачивать теплоноситель принудительно. Такой подход является гораздо более практичным и применяется повсеместно.

Это широко известная двухтрубная система. Её применение позволяет получить возможность контролировать температуру на каждом радиаторе, использовать наливные полы и получать стабильные показатели на всех участках цепи.

Не зависимо от того, какой вариант используется: схема водяного отопления частного дома с насосом или без него, есть базовые элементы, без которых сложно её представить.

Составные части обеспечивающие отопление

Главные составляющие, используется ли схема отопления без насоса или с ним, это:

Нагреватель. В его роли может выступать печь, камин, котёл на газу или ТЭН. Выбор осуществляется в зависимости от возможностей подвести те или иные коммуникации в дом. Чаще всего применяют газ, он наиболее экологичен и экономичен;
Трубы, без которых системы водяного отопления просто невозможно представить. В случаях системы с естественным током трубы берут большего диаметра (порядка сорока миллиметров) и располагают их под углом от трёх до пяти градусов, что позволяет улучшить динамические характеристики системы. Если речь идёт и применение насоса – трубы делают меньшего диаметра и монтируют без наклона;
Система реостатов, применяемая в двухтрубной системе отопления, позволит выставить температуру на каждом нагревательном элементе отдельно;
Радиаторы, которые являются главным обогревающим элементом такой системы. В прочем, одним из вариантов того как сделать водяное отопление в доме, являются наливные полы, в таком случае радиаторы не используют;
Обязательным элементом любой системы является расширительный бак, призванный стабилизировать систему и равномерно распределить давление на всех её участках. Так как вода в процессе нагрева расширяется, а при остывании сокращается – в системе постоянно меняется давление. Расширительный бак призван гасить его колебания и поддерживать давление на безопасном уровне.

В зависимости от конкретной ситуации, водяное отопление дома может включать в себя дополнительные устройства, такие как: гидрострелки, коллекторы, дополнительные бойлеры, регулировочную автоматику и другие элементы.

В качестве нагревателя часто используют газовый котел — он наиболее экологичен и экономичен.

Плюсы и минусы

Конечно же, самым простым вариантом отопления будет система отопления без насоса, однако она же будет самым уязвимым и неуправляемым вариантом.

Поэтому лучше всего немного потратиться на дополнительное оборудование и построить двухтрубную управляемую систему.

При этом если речь идёт о тёплых наливных полах – вся автоматика управления будет расположена возле главного распределительного узла, и управление системой будет осуществляться из одного места.

Если же речь идёт о радиаторной системе, оптимальным решением будет установка реостатов на каждый радиатор. Это позволит вам самостоятельно регулировать температуру внутри каждого отдельного помещения. Плюсом такой системы, безусловно, будет являться экономия энергии, затрачиваемой на обогрев.

Например, в гостиной температура может быть ниже, чем в спальне, а в кладовой можно установить пониженную температуру, для увеличения срока хранения продуктов.

В этом смысле, двухтрубная система принудительного отопления, является гораздо более манёвренной и удобной. Однако на начальном этапе придётся потратить значительно больше денег, чем на самотёчную систему.

Двухтрубная система принудительного отопления является гораздо более манёвренной и удобной. Однако на начальном этапе придётся потратить значительно больше денег, чем на самотёчную систему.

Заключительное слово

Главное, что необходимо помнить, независимо от того, на каком варианте вы остановитесь, это то, что самостоятельный монтаж системы отопления в частном доме – не такое уж сложное дело. Всё что вам потребуется: выбрать свой вариант такой системы, немного более подробно изучить выбранный вариант подключения, рассчитать на бумаге всё, что вам необходимо, закупить оборудование и инструмент, и начать работу.

Не нужно бояться испортить материал, возьмите его сразу с запасом. Монтаж проводите в тёплое время года, чтобы ничто не отвлекало вас от неспешной работы. При расчёте стоимости такого проекта вместе с закупкой инструмента получится сумма немного большая, чем можно заплатить наёмным рабочим, но здесь есть безусловная выгода:

Вы будете знать, как работает ваша система, из каких элементов она состоит, и что делать, если она выйдет из строя;
Для замены и оперативного ремонта каждого отдельного элемента у вас будет весь необходимый инструмент, приобретённый ещё на этапе монтажа системы.

Таким образом, однажды заплатив приличную сумму, всё дальнейшее обслуживание и монтаж вы возьмёте в свои руки, что сэкономит средства. Вы не будете зависеть от мастеров и их рыночных цен на услуги, полностью обслуживая свою сеть самостоятельно.

Как видите, такой подход имеет больше плюсов, чем минусов. Кроме того, стоимость работы наёмной бригады, даже если речь о монтаже системы с нуля – практически сравнима со стоимостью материалов и инструментов, если вы решите делать монтаж сами.

ventkam.ru

Монтаж панелей
Как сохранить яблоню от мышей зимой
Как сделать лестницу в подвал
Гост двери деревянные наружные
Акриловая пропитка для бетона
Профилированный брус своими руками
Инвертор 12 в 220 своими руками
Навес над бассейном
Токарный своими руками
Леруа мерлен часы работы авиамоторная
Жилище как среда обитания

Однотрубное отопление без насоса

Содержание

Принцип работы системы с естественной циркуляцией
Виды систем отопления с гравитационной циркуляцией
Закрытая система с самотечной циркуляцией
Открытая система с самотечной циркуляцией
Однотрубная система с самоциркуляцией
Двухтрубная система с самоциркуляцией
Как правильно сделать водяное отопление с естественной циркуляцией
Какой уклон труб нужен при самотечной циркуляции
Какие трубы применяют для монтажа
Какого диаметра должны быть трубы при циркуляции без насоса
Какой розлив лучше сделать – нижний или верхний
Какой теплоноситель лучше для систем с самоциркуляцией
Какое отопление лучше выбрать – естественное или принудительное?
В каких случаях без насоса можно обойтись
Строение и разновидности систем с естественным типом циркуляции
Отопление с водой в качестве теплоносителя
Паровой тип отопления
Как правильно монтировать отопление
Дополнительные возможности однотрубной системы отопления
Однотрубная схема отопления
Виды разводки комплекса отопления «Ленинградка»
Негативные стороны однотрубной системы отопления
Сущность монтажа однотрубной системы своими руками
Еще по этой теме на нашем сайте:
Система отопления Ленинградка работает без насоса — схемы и фото : 2 комментария

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

Простой монтаж и обслуживание.
Отсутствие необходимости в установке дополнительного оборудования.
Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Как правильно сделать водяное отопление с естественной циркуляцией

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.

Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Какой розлив лучше сделать – нижний или верхний

Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.

Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

Высокая текучесть материала, улучшающая циркуляцию.
Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.

В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
трубы, образующие контур, по которому будет двигаться вода в системе;
батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
клапан для выпуска пара в систему отопления;
трубопровод;
отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
Далее устанавливают теплогенератор, то есть выбранный котел.
Монтируют расширительный бак.
Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

Котел должен быть расположен в самой нижней точке системы.
Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
Поворотов в трубопроводе должно быть как можно меньше.
Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

Минимальные затраты на оборудование.
Простота монтажа.
Прокладка труб в любом месте.
Наличие подключения нескольких котлов для отопления.
Мобильность отопления дачного и садового домов.
Безопасность.
Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Дополнительные возможности однотрубной системы отопления

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Однотрубная схема отопления

Радиаторные контроллеры.
Терморегуляторы.
Балансирующие вентили.
Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

Виды разводки комплекса отопления «Ленинградка»

Монтаж существует в двух вариантах:

Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Трубопровод устанавливается по всему периметру помещения.
Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
Использование горизонтальной разводки труб не позволит установить «теплый пол».
Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

Прокладывание магистрали происходит в границах размеров помещения.
Врезание добавочной вертикальной трубы.
Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Еще по этой теме на нашем сайте:

Какие бывают системы отопления многоквартирного дома – схемы

Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являются централизованными.

В зависимости от того, каким.

Двухтрубная система отопления многоэтажного дома — схема, устройство, балансировка, опрессовка

Система отопления – одна из обязательных составляющих дома. Без отопления никак. Отопительная система используется как в частных домах, так и в высоких многоквартирных.

Схема отопления двухэтажного дома с естественной циркуляцией — система отопления самотеком

Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако.

Схема отопления частного дома с принудительной циркуляцией

Для того чтобы в частном доме можно было находиться целый год и чувствовать себя при этом комфортно и уютно, нужно позаботиться о его отоплении. Оптимальная.

Система отопления Ленинградка работает без насоса — схемы и фото : 2 комментария

Ленинградка, пожалуй, самая простая схема отопления – можно делать в любом частном доме.

Да, ленинградку собирать проще всего. А кто говорит, что это неэффективная система отопления, то просто НЕ УМЕЕТ ЕЕ ГОТОВИТЬ 🙂 🙂 🙂

Отопление без насоса схема – Система отопления

» насос для отопления

Любой элемент играет важное значение. Поэтому соответствие частей конструкции необходимо планировать правильно. Монтаж отопления имеет, развоздушки, систему соединения, батареи терморегуляторы, бак для расширения котел, крепежи, коллекторы, трубы, увеличивающие давление насосы. Система обогрева дома имеет разные части. На открытой странице сайта мы попбробуем помочь выбрать для своей квартиры нужные компоненты отопления.

Отопление без насоса схема

Вопрос

По поводу циркуляции теплоносителя:

А можно заранее закладывать комбинированную схему? Т.е. трубы большого диаметра, уклоны, вертикальный участок непосредственно от котла – это с прицелом на свободную циркуляцию когда нет электричества. А на обратке стоит развилка, в которую врезан насос – это когда электричество есть и работает “штатный” вариант.(Я на сайте у известного печника Кузнецова в разделе “Отопление храмов” видел фотку, где, похоже, так и сделано) Ну и расширительный бак не открытый, а мембранный, для герметичности.

Вопрос второй- не совсем понятно про давление в системе. Что, контур отопления, в случае если предусматривается насос, должен быть не только герметичен, но и предварительно нагружен каким-то внутренним давлением? Зачем?

Вопрос про воздушные пробки – есть какие-то специальные клапаны, которые врезаются в систему и стравливают паразитный воздух. Можно что-либо про них узнать?

Ответ

Автор: Дмитрий Белкин

Ответ на первый вопрос. Можно, но я не вижу смысла в комбинированной схеме. Если схема вашего отопления однотрубная,то есть, как на схеме 1, и вы исполняете ее так, как вы написали в вопросе, то я не вижу смысла вообще связываться с электричеством. Все и без него будет прекрасно работать.

Если схема посложнее, как на схеме 2, то вода тоже будет двигаться, просто эффективность будет напрямую зависеть от толщины труб и количества радиаторов. Если трубы будут толстые, например, вертикальный стояк 2″, на магистрали 1.25″, а подводы к радиаторам 3/4″, и самих радиаторов на всю схему не больше десятка, то я тоже не вижу проблем. Все будет работать и без электричества. Правда в этом случае не надо ставить нагреватель на уровень земли. Чем глубже, тем лучше. Ну, и, может быть, придется самые удаленные радиаторы поставить с избытком мощности, но это не так важно, потому что при такой схеме каждый радиатор можно прикрыть.

Система с циркуляционным насосом нужна там, где схема очень сложная, состоит из кучи веток, каждая ветка регулируется отдельным автоматическим регулятором, трубы используются тонкие, 15-18 мм внутренним диаметром, радиаторы используются из расчета 1 кВт мощности на 10 м2 площади.

Так что я, признаться, не вижу смысла сохранять недостатки самотечного отопления и дополнительно тратиться на насосы и электроэнергию.

Ответ на второй вопрос. Вы тут что-то недопонимаете. Любая система отопления находится под давлением. Предположим у вас нет насоса и открытый расширительный бак. Дом двухэтажный. Нагреватель находится в подвале, а расширительный бак на чердаке. Тогда от нагревателя до бака добрых 10 метров по вертикали. При этих условиях давление в системе будет ровно 1 атмосфера. Причем тип расширительного бака не играет совершенно никакой роли. Мембранный расширительный бак используется, как вы правильно указали, для герметичности и для того, чтобы можно было поставить его в любое место в доме, например, там, где его не придется утеплять, в самом низу системы, в подвале, у нагревателя. Больше баки ничем не отличаются. В одном мембрана, а в другом давит сила тяжести. Если система не будет нагружена давлением, это автоматически говорит о том, что в ней не хватает воды, а, значит, циркуляция невозможна ни с насосом, ни без.

Ответ на третий вопрос.

Клапан для спуска воздуха

Да, такие клапаны есть. Только лично я предпочитаю не врезать их в систему, а вкручивать в специальные отверстия (1/2″) в радиаторе. Радиатор вешается с минимальным, незаметным на глаз уклоном так, чтобы воздух собирался у этого клапана. Когда воздуха в радиаторе станет порядочно, он станет холоднее на ощупь. Тогда я беру отвертку и стравливаю воздух до тех пор, пока не пойдет вода. Если надо, я потом спускаюсь в подвал и добавляю воды в систему. Привожу схему и сам клапан. Стоит он, кстати, какие-то совершенно незначительные деньги, о которых даже не стоит говорить. Как он выглядит на радиаторе, можно посмотреть в отдельном материале про отопление. Есть и автоматические клапана, но я не понимаю, зачем они нужны.

Источник: http://belkin-labs.ru/faqs/13/

Отопление без насоса схема

Если вы хотите правильно установить водяное отопление в частном доме, тогда сперва необходимо получить определенные знания о существующих методиках проведения строительных работ.

Только грамотное выполнение работ позволит качественно установить систему в целом.

Особой популярностью стало пользоваться водяное отопление индивидуальных домов благодаря практичности, потому что вы сами сможете определить расположение котла, он не потребует дополнительного помещения.

Специалисты заявляют, что данная система отличается и экономичностью в сравнении с печным типом. Этого удается достичь с помощью постоянной циркуляции созданного теплоносителя без использования насосов.

Циркуляция воды осуществляется по естественным причинам – давление в главном стояке будет ниже в сравнении с холодными стояками.

В результате холодная жидкость будет постоянно вытеснять нагретую воду.

Видео-урок:

Системы водяного отопления частного дома обычно делят на два вида: открытая и закрытая.

Первая система на территории нашего государства является самой распространенной в домах, площадь которых является небольшой.

Ее устройство может исключать использование электроэнергии для нагревания воды. Достаточно иметь газовый котел и производить розжиг с использованием спичек.

В результате циркуляция теплоносителя будет осуществляться естественным путем без применения насосов.

Ниже представлены схемы водяного отопления частного дома.

Источник: http://stroyremned.ru/stroitelstvo/proektirovanie/909-vodyanoe-otoplenie-v-chastnom-dome.html

Смотрите также:

Отопление загородного дома тепловым насосом
Отопление частного дома тепловым насосом отзывы, цена

29 сентября 2022 года

Отопление и канализация частного дома

ОТПРАВЬТЕ ЗАЯВКУ на консультацию

Оставьте свой номер телефона

Мы позвоним Вам и ответим на все ваши вопросы

Заказать

Обустройство загородного дома редко обходится без автономных инженерных систем. Подключение к коммунальным сетям, как правило, сильно затруднено или вовсе невозможно. Автономные отопление и канализация частного дома позволяют обеспечить должный уровень комфорта в нем, не зависимо от наличия, доступности или качества централизованных систем.

Для отопления частного дома есть много вариантов.

Печное отопление

Печь для отопления используется все меньше из-за принципиальных недостатков метода: сильных конвекционных потоков воздуха, снижающих комфортность, и сложности обогрева нескольких комнат. Единственное достоинство печного отопления, высокая тепловая инерция, не компенсирует его недостатков, а простота технологии в современных условиях уже не расценивается как существенное преимущество.

Водяное отопление

В системе этого типа вода выполняет функцию теплоносителя, доставляющего тепло от котла к обогревающим комнаты радиаторам. Вода может двигаться самотеком, под действием разницы в плотности жидкости, нагретой в котле и охлажденной в радиаторах. Такое отопление надежно и совершенно неприхотливо, но при увеличении сложности системы появляются проблемы с ее гидравлической балансировкой.

Жидкостное отопление частного дома с принудительной циркуляцией теплоносителя дает более широкие возможности для построения сложных и разветвленных систем, для качественного отопления множества комнат и нескольких этажей. Обогрев при помощи «теплого пола» в большинстве случаев невозможен без принудительной циркуляции.

При построении жидкостной системы необходимы квалифицированные гидравлические расчеты, грамотный выбор циркуляционных насосов, гидрострелок, тепловых аккумуляторов и автоматики безопасности котла.

Источником тепла в такой системе служит котел, которые нагревается сжигаемым газом, твердым или жидким топливом, электричеством.

Электрическое отопление

Электроэнергия – самый удобный источник тепла. Электроотопление может обходиться без общей системы циркуляции теплоносителя. Энергию можно подводить непосредственно к каждому нагревателю. Единственный недостаток электричества – высокая стоимость энергии.

Тепловой насос

Тепловым насосом называют систему, состоящую из компрессора и двух теплообменников, соединенных трубопроводами, по которым движется специальный теплоноситель. Компрессор создает в системе большой перепад давления, под действием которого теплоноситель переходит из жидкой фазы в газообразную и наоборот. Эти переходы сопровождаются поглощением и выделением большого количества тепла. Именно так работает холодильник или кондиционер.

Испарительный теплообменник теплового насоса располагается вне дома. Он охлаждается и поглощает тепло из окружающего пространства. Конденсатор находится в доме и выделяет тепло, «отобранное» испарителем у внешней среды. Расходуя 1 кВт электроэнергии на работу компрессора, можно получить 5 кВт тепла.

Тепловой насос является самым эффективным способом обогрева. Его распространение сдерживается дороговизной оборудования и высокими стартовыми затратами на монтаж системы.

Канализация частного дома

В частном доме, оснащенном водопроводом, канализация становится необходимостью. Главная проблема, которая должна быть решена при построении автономной канализации – это проблема обеззараживания и утилизации хозяйственно-бытовых стоков.

Накопление и вывоз стоков

Технически самое простое решение этой проблемы – устройство на участке септика-накопителя. Это герметичная емкость, заглубленная в грунт. Ее функция – прием и накопление сточных вод. По мере накопления емкость опорожняется специальной машиной. Периодичность откачки определяется интенсивностью стоков и объемом септика. Такая система не является полностью автономной, но все же она работает без подключения к внешней сети.

Обеззараживание стоков

Полную автономность обеспечивают локальные очистные сооружения (ЛОС). Центральным звеном такой системы служит септик, в котором происходит отстаивание сточных вод и их биологическая очистка. Септики делят на анаэробные и анаэробные.

Анаэробный септик – это емкость, в которой происходит разложение органики до безопасных минеральных веществ анаэробными бактериями. Для более качественного обеззараживания емкость разделяется на 2–3 отсека, через которые стоки проходят последовательно. В анаэробных септиках стоки очищаются на 60—70 %. Осветленная таким образом вода отправляется на природную доочистку, чаще всего, в грунт, при помощи фильтрующего колодца или подземных полей фильтрации.

В аэробном септике для очистки используются аэробные бактерии, которые имеют более интенсивный метаболизм, и «работают» более эффективно, чем анаэробные. Для обеспечения их жизнедеятельности септик нуждается в постоянной аэрации, для чего нужно стабильное электропитание.

Степень очистки в аэробном септике достигает 95%. Воду после него можно сбрасывать «на рельеф», в водоем, использовать для полива растений. На сегодняшний день это самая эффективная технология утилизации хозяйственно-бытовых стоков.

Проверка и обслуживание систем отопления частного дома своими руками — ВикиСтрой

Схема периодического обследования

Бесперебойная работа отопления требует неусыпного контроля за состоянием системы. Помимо безусловных мероприятий по общему обслуживанию могут требоваться и неотлагательные действия, а чтобы планировать очередной ремонтный сезон нужно иметь полное представление об исправности всех узлов без исключения.

Периодический осмотр — неизменная часть комплекса по обслуживанию оборудования генераторной (котельная) и распределительной (коллекторы, трубопроводы, радиаторы) части отопительной системы. Приоритет в очерёдности имеет распределительная часть как самая объёмная и не обслуживаемая при эксплуатации. Кроме того, при неисправностях запорной арматуры, соединений, фитингов и нагревательных приборов нормальная наладка котельного оборудования будет крайне затруднительной.

Осмотр распределительной сети проводится ежегодно и начинается с оценки состояния сварочных швов и прочих соединений трубопроводов. Теплотрасса, начиная от котельной, проверяется на предмет течи, следов известняка или ржавчины, повреждений. Оценивается качество упаковки и степень затяжки резьбовых и пресс-фитингов. Несмотря на кажущуюся стабильность, трубопроводы всегда пребывают в движении, линейно расширяясь от периодического нагрева, что для плотно упакованных соединений не обходится без последствий. Условный проход труб тоже нужно проверять, выборочно распаковывая фитинги на радиаторах и коллекторе.

Осмотр котельной включает ежемесячную проверку дымохода пламенем, имитацию открытого очага для проверки датчиков пламени, задымления и угарного газа. Раз в год нужно проводить проверку герметичности соединений газовых трубопроводов мыльным раствором.

Котельная, вентиляция и дымоход

Общее обслуживание оборудования котельной проводят с ежегодной периодичностью. Эта часть включает внутренний осмотр и/или разработку хода запорной арматуры, в обслуживаемых заслонках и вентилях также заменяются сальниковые уплотнители.

Параллельно чистят фильтры циркуляционного насоса и системы водоподготовки. В том числе проверяется и калибруется вся прочая арматура обвязки котла: редукторы давления, обезвоздушивающие клапаны и автоматика.

К специальным мероприятиям по обслуживанию помещения котельной относятся работы по внутреннему обустройству и ремонту, замена неисправных узлов и пуско-наладочная подготовка. В зависимости от типа используемого топлива, котлы могут требовать проверки герметичности камеры сгорания и плотности соединений дымоходного канала.

К одним из наиболее специфичных элементов обслуживания относится ревизия шиберных и запорных редукторов, автоматических систем подачи топлива и подпитки системы давлением.

В электрических нагревательных приборах раз в 2–3 года следует очищать от накипи нагревательный элемент и температурный щуп.

Отдельной статьёй в плане обслуживания стоит система подачи воздуха. При наличии забора с улицы или принудительном его нагнетании требуют внимания как электрические двигатели, так и сама система каналов. Даже приточные каналы пассивной вентиляции не будет лишним проверить на предмет засоров, случающихся, например, при поселении в них животных.

Обслуживание отопительного агрегата

Порядок обслуживания тепловых агрегатов описывается в прилагаемой к ним паспортной документации. Есть, однако, и общий перечень работ по обслуживанию, нацеленных на продление жизни котла и поддержании КПД на высоком уровне.

В газовых котлах проводится чистка горелки, обслуживание и регулировка элементов подготовки газо-воздушной смеси. Чистятся фильтры, соединения проверяют на предмет утечки. В обязательном порядке имитируется срабатывание и проверяется герметичность отсекающего клапана.

Вторым пунктом служит осмотр и ТО камеры сгорания, что справедливо, для котлов с любым типом горючего топлива. Теплообменник, датчики воздуха и тяги очищают от гари и налёта. Ограждающие конструкции огневой зоны очистке подвергают только по специальному требованию производителя, в общем же случае это способствует только ускорению коррозии и обгорания.

В двухконтурных котлах с обслуживаемым бойлером дополнительный теплообменник может требовать очистки от накипи. Также следует внимательно наблюдать за поверхностями внутренних дымоходных каналов пиролизных котлов (не всего дымохода) и лопатками дымососов, проверять их на предмет снижения пропускной способности или герметичности.

Работы по обслуживанию котла можно и даже желательно поручить сертифицированному специалисту, зачастую именно этого требуют правила обслуживания большинства агрегатов. Такое сотрудничество позволит быстро восстановить работу при аварийных сбоях и провести капитальный ремонт оборудования котельной за умеренную цену. Специальный работник также поможет тонко настроить систему по анализу состава вытяжных газов.

Предпусковое обслуживание осенью

Ежегодные мероприятия по осмотру и обслуживанию традиционно планируются на конец лета или начало осени, когда система отопления готовится к новому отопительному периоду. Но даже в режиме эксплуатации всегда можно устроить запланированное отключение, благо весь спектр работ по обслуживанию и правильному запуску не занимает много времени.

При выполнении ремонтных работ или осмотре внутренних частей оборудования воду сливают, поэтому перед запуском вся система заполняется новой порцией теплоносителя. Качество воды для «заправки» системы имеет ключевое значение, особенно для систем с металлическими трубами или алюминиевыми радиаторами. Вода должна смягчаться и очищаться от твёрдых частиц, в системах с водоизмещением более 400–500 литров рекомендуется предварительно вытеснять из воды растворённый кислород.

После заправки системы, если она имеет закрытый расширительный бак, выполняется нагнетание нормативного давления для холодного состояния, с помощью кранов Маевского и стравливающих клапанов удаляется воздух. Важно, чтобы перед сливом воды была закрыта арматура в обвязке циркуляционного насоса, расположенного выше обратки — это предотвратит его завоздушивание. Когда система заполнена водой полностью, включается циркуляционное оборудование, после чего вводится в работу отопительный агрегат.

По нагреву труб подачи и обратки нужно сразу же удостовериться в наличии циркуляции, на первом этапе насос лучше вывести на максимальную скорость. Далее проводится обход всех трубопроводов и радиаторов, проверяется степень их нагрева, при необходимости проводится регулировка. Если были спущены отдельные батареи, их заполняют через патрубок нижней подачи, стравливая воздух через кран Маевского, а после полного заполнения открывают и верхний кран, запуская циркуляцию.

Важно помнить, что заливка свежей воды сопровождается газообразованием внутри системы, поэтому первое время — около недели после запуска — нужно проверять рабочее давление и его перепад при остывании, либо уровень воды в открытом расширительном баке. Из радиаторов также приходится стравливать высвобождающиеся из воды газы.

Промывка и профилактическое обслуживание системы трубопроводов

Засоры внутри теплообменника и труб обвязки котла устраняются либо механической прочисткой, либо полной заменой. Эти методы плохо применимы к распределительной части системы, её условный проход восстанавливают промывкой под напором с использованием специальных химических растворителей.

Комплекс промывки нелегко выполнить самому, но этим охотно занимаются выездные бригады. Обычно такое мероприятие проводят для систем с малым условным проходом труб и водоизмещением, а также, если периодически проводится подпитка свежей водопроводной водой. Для промывки предусмотрены патрубки с запорной арматурой на трубах подачи и обратки.

Мыть трубы с большим условным проходом нет особого смысла, но этого могут требовать радиаторы, коллекторы и система тёплого пола. Важно помнить, что промывка участков системы с поверхностями из цветных металлов (медные трубки, алюминиевые радиаторы) может вызвать ускоренную коррозию последних. Как минимум, нужно внимательно отнестись к выбору реагентов для промывки.

рмнт.ру

Куда уходит водонагреватель с тепловым насосом?

Около восьми лет назад я установил свой первый водонагреватель с тепловым насосом для клиента, чья крыша не подходила для солнечной системы горячего водоснабжения, которую я хотел использовать. С тех пор я установил еще много водонагревателей с тепловым насосом и, как не удивятся давние читатели GBA, ни одной солнечной системы горячего водоснабжения. Водонагреватели с тепловым насосом, по большей части убившие рынок солнечной энергии, продолжают набирать популярность, и к настоящему времени большинство людей, с которыми я разговариваю, по крайней мере, знают о существовании этой технологии, даже если они никогда не видели ее или не видели. вполне понимаю, как они работают.

Подвалы — хороший вариант, но не всегда доступный

До недавнего времени все мои инсталляции располагались в подвалах здесь, в северной части штата Нью-Йорк. Есть несколько очевидных преимуществ размещения водонагревателя с тепловым насосом в подвале. Тепловой насос осушает обычно влажное помещение, а также эффективно использует отработанное тепло котла или печи в отопительный сезон. В межотопительный сезон в подвале достаточно воздуха и тепла от грунта, чтобы обеспечить работу теплового насоса. И колебания температуры в подвале не влияют на чей-либо комфорт наверху, где стоит термостат.

У установки в подвале иногда есть недостатки, но они в основном беспокоят неудачливого установщика, которому, возможно, придется спускать большой тяжелый резервуар по шаткому лестничному пролету, через узкую дверь или, в худшем случае, может приходится вырыть дыру в полу киркой и лопатой и выровнять дыру резиной EPDM, чтобы получить дополнительные два фута над головой для высокого резервуара на коротком пространстве.

А куда же ставить водонагреватель с тепловым насосом, если нет ни подвала, ни котла? В новых высокопроизводительных монолитных домах трудно найти очевидное место для водонагревателя с тепловым насосом.

Водонагреватели с тепловым насосом обычно требуют минимального объема, поэтому их нельзя втиснуть в шкаф, как баки с электрическим сопротивлением. И наличие теплового насоса, который поглощает тепло из кондиционированного помещения, кажется потенциально ошибочным. Летом не так много — это фрикулинг. Но зимой приготовление горячей воды означает ограбление Питера, чтобы заплатить Полу: системе отопления дома (в данном случае воздушному тепловому насосу) придется работать больше, потому что водонагреватель забирает тепло из воздуха. Если КПД водонагревателя теплового насоса составляет 2,5, но он снабжается теплом от мини-сплит-системы источника воздуха, будет ли комбинированный КПД зимой немного ниже или намного ниже?

Мы боролись с этими вопросами в недавнем проекте пассивного дома, и мой босс Джош Эдмондс предложил попробовать что-то неортодоксальное: поставить водонагреватель в прачечной наверху, а не внизу, в относительно небольшом техническом помещении. После почти года опыта оказалось, что эта схема работает хорошо. И если обитатели хотят немного изменить поведение, это работает очень хорошо.

Установка прачечного шкафа — выигрыш в эффективности

В небольшой прачечной площадью 70 квадратных футов потери в режиме ожидания от сушилки для белья, в данном случае конденсационного блока теплового насоса, могут значительно повысить температуру в помещении. Мы видели 10 ° F или более при работающей сушилке с тепловым насосом и закрытой двери. С другой стороны, водонагреватель с тепловым насосом может снизить температуру в этом пространстве примерно на 10 ° F. Здесь стоит отметить, что COP водонагревателя повышается с комнатной температурой, поэтому водонагреватель с тепловым насосом уже имеет более высокую эффективность, чем если бы он был расположен в подвале с температурой 50 ° F.

Картина становится еще лучше, когда потребность в горячей воде, например для душа и ванны, совпадает со сушкой белья. Тогда COP водонагревателя действительно достигает максимума, температура в помещении остается сбалансированной, избыточная влага в воздухе удаляется испарителем теплового насоса, а нагрузка на отопление или охлаждение на мини-сплит практически не передается.

Достаточно интересно, когда я гуглил, чтобы узнать, смогу ли я понять, как рассчитать последствия COP водонагревателя с тепловым насосом, работающего в кондиционируемом помещении зимой, когда он в основном переносит свою нагрузку на мини-сплит, я нашел статью в «Домашняя энергия» Яна Шапиро из TAITEM Engineering, исследующего именно этот вопрос. Это стоит прочитать, если вас интересуют технические детали.

Шапиро сделал несколько интересных выводов. Зимой картина эффективности водонагревателя с тепловым насосом в помещении, кондиционируемом мини-сплитом, оказывается примерно такой же, как и в подвальном помещении, если принять во внимание более высокую температуру окружающей среды в кондиционируемом помещении. По сути, это двухступенчатый тепловой насос.

Используя формулу Шапиро и применяя грубые числа для нашего сценария с мини-сплит-системой с источником воздуха, работающей в режиме обогрева, но без потерь в резервной сушилке, мы рассчитываем скорректированный КПД для водонагревателя выше 2,0 — или респектабельный КПД 200%. Но если мы переместим нагрузку и уберем резервное тепло из сушилки, COP значительно возрастет, от 4 до 5. Это те цифры, которые нам действительно нравятся.

Некоторые детали установки

С тех пор мы построили еще два дома с аналогичной планировкой, и до сих пор жильцы довольны, а эффективность выглядит неплохо. Мы стараемся заблаговременно формировать ожидания, подчеркивая, что водонагреватели с тепловым насосом примерно так же шумны, как холодильники, и разрабатывая дизайн с учетом этого, чтобы, например, прачечная/техническое помещение не передавалось шумом в спальню.

Рекомендации производителей различаются, но все водонагреватели с тепловым насосом имеют требования к минимальному объему воздуха. Один из вариантов, который мы попробовали в нашем последнем проекте, — объединить механику и прачечную в одном пространстве. Обычно это пространство может быть слишком маленьким для водонагревателя высокого давления, требуемого по объему, но поскольку мы оставили потолок механической комнаты открытым для сервисной полости фермы наверху, тепловой насос имеет доступ к гораздо большему объему воздуха. А некоторые новые модели также могут быть канальными, так что подача и обратка потенциально находятся в разных комнатах. В этом случае сам водонагреватель может быть размещен в гораздо меньшем пространстве.

Последний урок, который мы усвоили на собственном горьком опыте: механическое помещение является критически важной недвижимостью, и в нем должно быть достаточно места для размещения громоздкого оборудования, а также простая установка и обслуживание. Обычно это включает в себя электрическую панель, ERV/HRV, нагнетательный насос скважины, возможно, фильтрацию воды, конденсат и, возможно, даже водонагреватель, распределительный коллектор, а также стиральную машину и сушилку. Заблаговременное нанесение на карту контуров устройств, путей воздуховодов, труб и т. д. принесет большие дивиденды позже.

– Норм Фарвелл специализируется на энергоэффективных механических системах в компании Simple Integrity в Куперстауне, штат Нью-Йорк. Фотографии предоставлены автором.

Циркуляционные контуры горячей воды – Изящное домостроение

Нам всем знакомо долгое ожидание: вы открываете кран горячей воды и должны ждать целых две минуты, пока не прибудет горячая вода. Несколько факторов усугубили эту проблему в последние годы: наши дома стали больше, мы устанавливаем больше светильников и приборов, использующих горячую воду, а сантехнический кодекс предписывает трубы большего диаметра. В довершение всего, новые приспособления с низким расходом гарантируют, что время ожидания будет больше, чем когда-либо.

Если вы живете в компактном доме и водонагреватель находится в центре подвала, у вас может не возникнуть этой проблемы. Однако, если вы живете в вытянутом одноэтажном доме, а водонагреватель находится в пристроенном гараже, ваша ванная комната может находиться в 50 футах от водонагревателя, что в основном гарантирует долгое ожидание.

Сколько горячей воды теряется?

Джеймс Лутц, научный руководитель Национальной лаборатории Лоуренса в Беркли, заключает, что из-за проблемы длительного ожидания «около 20% общего потребления горячей воды в частных домах тратится впустую». Стоимость сбрасываемой воды и энергии, необходимой для ее нагрева, колеблется от 33 до 19 долларов.3 на домохозяйство в год; нижняя граница диапазона относится к семьям, которые не используют много горячей воды (особенно те, у которых есть водонагреватель на природном газе), а верхняя граница относится к семьям с интенсивным потреблением воды, использующим электрический водонагреватель.

Решение проблемы в существующем доме

Вы можете сократить время ожидания горячей воды несколькими способами. Первым делом нужно утеплить все трубы горячего водоснабжения. Второй шаг – уменьшить диаметр трубы от водонагревателя до арматуры. (Если это разрешено нормами, трубы диаметром 3/8 дюйма можно использовать для обслуживания одного туалета, а трубы диаметром 1/2 дюйма — для одного душа. Предупреждение, однако: если вы слишком сильно уменьшите размер трубы, скорость потока может пострадать.) Как отмечает Гэри Кляйн, консультант по энергетике и специалист по горячему водоснабжению, «по сравнению со временем, которое требуется горячей воде, чтобы добраться до 3/8 дюйма в диаметре. трубы при заданном расходе требуется примерно в 1-1/2 раза больше длины трубы диаметром 1/2 дюйма. труба, в три раза длиннее 3⁄4 дюйма в диаметре. трубы и в шесть раз длиннее в 1-дюймовом диаметре. трубка.”

Другим возможным решением является установка второго водонагревателя ближе к дальним приборам — либо большого независимого водонагревателя, либо небольшого буферного резервуара, рассчитанного на ограниченную нагрузку до поступления воды из дальнего нагревателя. В последнем случае буферный бак обычно устанавливается последовательно с существующим водонагревателем.

Наконец, если вам не нравится мысль о двух водонагревателях, вы можете установить насос для циркуляции горячей воды от водонагревателя к наиболее удаленному устройству. Хотя это решение недешевое, хорошо спроектированная система циркуляции горячей воды сэкономит энергию, воду и сделает вашу жизнь немного удобнее.

Различные типы циркуляционных систем

В контуре горячего водоснабжения используется небольшой насос для циркуляции горячей воды между водонагревателем и удаленной ванной комнатой или кухней. Создать цикл довольно просто; однако сделать это таким образом, чтобы не тратить много энергии, немного сложнее.

Постоянно работающий насос явно расточительный. Насос потребляет много электроэнергии, а потери тепла из трубы увеличивают нагрузку на водонагреватель. (Вариант постоянно работающего насоса, термосифонная система, которая заставляет горячую воду течь по кругу без помощи насоса, почти так же плох.) Трудно предсказать, когда кому-то понадобится горячая вода, поэтому включение насоса таймер — простое и расточительное решение, а работа помпы на слишком много часов просто тратит энергию.

Единственный тип контура циркуляции горячей воды, который стоит рассмотреть, — это система с регулированием по потребности, в которой используется насос, активируемый выключателем рядом с прибором с наибольшим временем ожидания. Системы управления спросом были разработаны компанией ACT Metlund, которая продает необходимые насосы (так называемые насосы D’Mand) и предоставляет лицензии другим компаниям (включая Taco и Uponor) на продажу комплектов D’Mand. Стоимость такого комплекта составляет около 520 долларов.

Помпа D’Mand обычно устанавливается в тумбе под умывальником. Требуемый переключатель (входит в комплект) представляет собой кнопочный переключатель, который активирует электронное управление, которое включает насос. В большинстве модифицированных установок насос использует линию подачи холодной воды в качестве линии возврата к водонагревателю. В комплект D’Mand входит обратный клапан для предотвращения случайного термосифонирования, а также датчик температуры на линии горячей воды. Как только этот датчик обнаруживает, что горячая вода прибыла в конец контура, электронное управление отключает насос. В большинстве домов насос работает всего от 20 до 45 секунд за одну затяжку. Также можно управлять помпой D’Mand с помощью датчика движения; однако этот подход является несколько расточительным, поскольку насос будет включаться каждый раз, когда кто-то входит в ванную, независимо от того, нужна ли этому человеку горячая вода. Если в доме более одного санузла, удаленного от водонагревателя, можно установить в каждом санузле отдельные выключатели, чтобы каждый выключатель управлял одним и тем же насосом.

Новые дома получают выделенную обратку

В новом доме система циркуляции горячей воды обычно включает выделенную обратку, соединяющую самый удаленный прибор с насосом возле водонагревателя. Еще лучше: убедите своего дизайнера создать сантехнический узел, который сгруппирует все ванные комнаты дома рядом с кухней, и установите самодельные трубы PEX, подключенные к центральному коллектору. Если вы будете следовать этим принципам проектирования, вам не понадобится циркуляционный насос.

Модернизация происходит в туалете

Циркуляционная система горячего водоснабжения с регулируемым насосом позволяет экономить воду и энергию. Эти системы лучше всего работают в старых домах с магистральной сантехникой. В модернизированных установках циркуляционный насос использует линию подачи холодной воды в качестве временной линии возврата горячей воды.

Магистральная или местная линия снабжения?

Водопроводные трубы в большинстве старых домов имеют магистральную, а не домашнюю разводку. В магистрально-отводной системе магистральная труба большого диаметра проходит от водонагревателя до удаленного санузла. В этот момент отходят более мелкие трубы, которые обслуживают туалет, душ и (возможно) стиральную машину.

По сравнению с домашней системой, то есть системой с отдельными холодными и горячими линиями, соединяющими каждый прибор с центральным коллектором рядом с водонагревателем, магистральная система имеет как преимущества, так и недостатки. Один недостаток: ствол большого диаметра гарантирует, что вам придется долго ждать горячей воды. Одно преимущество: если вам нужно установить насос D’Mand, один насос может обслуживать все приборы в удаленной ванной комнате.

Если в вашем доме домашняя планировка, вам, вероятно, не нужен насос D’Mand, потому что объем воды в трубке малого диаметра, которая питает один прибор, невелик, что сокращает время ожидания.

Советы по эффективному дизайну

Если вы проектируете новый дом, вам повезло. Соблюдайте следующие принципы, и вы, вероятно, сможете предотвратить ужасное долгое ожидание горячей воды.

Если возможно, сгруппируйте кухню и все ванные комнаты рядом друг с другом, либо спиной к спине, либо друг над другом. Это создает сантехнический сердечник, который удерживает трубы короткими.
Установите водонагреватель в центральном месте рядом с водопроводной трубой.
Если ваш проект предусматривает удаленную ванную комнату от водонагревателя, рассмотрите возможность установки второго нагревателя для обслуживания удаленных приборов.
Установить внутреннюю систему трубопроводов, соединенную с центральным коллектором. Коллектор должен располагаться рядом с водонагревателем.
Изолируйте все трубы горячей воды.

Более подробная информация онлайн

Некоторые из этих деталей являются новыми для коллекции Energysmart от Green Building Advisor. Члены GBA Pro получают полный доступ к библиотеке деталей, которая содержит почти 2500 сведений о строительстве более качественных, плотных и энергоэффективных домов. Перейдите на страницу GreenBuildingAdvisor.com/detail-drawings, чтобы просмотреть коллекции.

Чертежи: Дэн Торнтон

Из Fine Homebuilding #234.

Чтобы просмотреть всю статью, нажмите кнопку «Просмотреть PDF» ниже:

Гибридные электрические водонагреватели с тепловым насосом

Высокоэффективные водонагреватели с гибридным электрическим тепловым насосом A. O. Smith представляют собой энергоэффективное и инновационное решение для нагрева воды в вашем доме. Они спроектированы так, чтобы предлагать функции премиум-класса, включая удобный дисплей, режим отпуска и сверхпрочный анод, защищающий ваш резервуар. Некоторые модели оснащены возможностями Интернета вещей, что позволяет вам контролировать и управлять водонагревателем из любого места.

Посмотреть все гибридные тепловые насосы Ресурсы подрядчика

Преимущества гибридного электрического теплового насоса

Баковые водонагреватели

Энергосбережение Водонагреватели с гибридным электрическим тепловым насосом
используют тепло окружающего воздуха для нагрева воды. Это минимизирует эксплуатационные расходы и максимизирует экономию.
Высокая эффективность
Гибридные электрические тепловые насосы A. O. Smith имеют коэффициент полезного действия до 3,45 UEF и сертифицированы ENERGY STAR ^®.
Долгоиграющий
Водонагреватели бака с гибридным электрическим тепловым насосом созданы с использованием инновационных технологий и имеют ограниченную гарантию от 6 до 10 лет, чтобы обеспечить горячую воду для вашего дома в течение многих лет.

Подробный обзор

Как работают резервуарные водонагреватели с гибридным электрическим тепловым насосом?

Водонагреватели бака с гибридным электрическим тепловым насосом созданы для того, чтобы быть самым эффективным водонагревателем бака на рынке. Линия гибридных тепловых насосов A. O. Smith, разработанная для использования электроэнергии вашего дома вместе с технологией теплового насоса, обеспечивает до 3,45 Рейтинг Единого энергетического фактора (UEF), который экономит энергию и Сертификат ENERGY STAR ^®.

Вентилятор в верхней части бака-водонагревателя гибридного электрического теплового насоса вытягивает воздух из окружающего пространства через испаритель. Хладагент в испарителе поглощает тепло из воздуха. Хладагент проходит через компрессор, который повышает температуру и давление. Наконец, нагретый хладагент проходит через змеевик конденсатора вокруг резервуара и передает тепло воде. Таким образом, вместо того, чтобы использовать только электричество в вашем доме для нагрева воды, водонагреватели с гибридным тепловым насосом A. O. Smith используют тепло вашего дома для нагрева воды в вашем баке.

remove_circle_outline Экономите ли вы деньги с помощью резервуарного водонагревателя с гибридным электрическим тепловым насосом?

С технологией гибридного электрического теплового насоса A. O. Smith вы можете сэкономить затраты на электроэнергию в вашем доме. Тепловой насос использует тепло, доступное в вашем доме, чтобы минимизировать эксплуатационные расходы, что может сэкономить вам сотни долларов в год по сравнению со стандартным электрическим водонагревателем.

add_circle_outline Каков срок службы резервуарного водонагревателя с гибридным электрическим тепловым насосом?

Гибридные электрические водонагреватели с тепловым насосом A. O. Smith оснащены инновационным анодом, который обеспечивает быстрое и эффективное нагревание воды в вашем доме. A. O. Smith также предлагает модели с ограниченной гарантией от 6 до 10 лет.

add_circle_outline Сколько стоит установить гибридный электрический водонагреватель с тепловым насосом?

Выбор водонагревателя с гибридным тепловым насосом для вашего дома поможет сэкономить деньги в течение всего срока службы водонагревателя и требует того же процесса установки, что и стандартный электрический водонагреватель. Первоначальная стоимость покупки резервуарного водонагревателя с гибридным электрическим тепловым насосом обычно выше, что может изменить стоимость установки в зависимости от вашего подрядчика по сантехнике. Однако многие коммунальные компании в Соединенных Штатах предоставляют скидки, чтобы помочь покрыть первоначальные первоначальные затраты на электрический тепловой насос. Используйте А. О. Смита Rebate Finder для поиска скидок в вашем регионе.

add_circle_outline Водонагреватель какого размера мне нужен для дома?

Компания A. O. Smith предлагает резервуарные водонагреватели с гибридным электрическим тепловым насосом трех разных размеров, чтобы удовлетворить потребности вашего дома: 50, 66 и 80 галлонов. При выборе подходящего водонагревателя вы должны проконсультироваться с местным подрядчиком по сантехнике, чтобы выбрать правильный размер и модель для вашего дома. Обратитесь к онлайн-справочнику XPERT ^™ компании A. O. Smith.

add_circle_outline Как узнать, подходит ли для моего дома бак-водонагреватель с гибридным электрическим тепловым насосом?

Благодаря технологии гибридного электрического теплового насоса, передающей тепло из воздуха в вашем доме в водонагреватель, водонагреватель с гибридным тепловым насосом лучше всего работает при установке в большом пространстве, таком как подвал или гараж. Для шкафов или других небольших помещений A. O. Smith предлагает комплект воздуховодов, позволяющий тепловому насосу использовать воздух из соседней комнаты. Вам следует проконсультироваться с местным подрядчиком по сантехнике, чтобы узнать, подходит ли гибридный электрический водонагреватель с тепловым насосом для вашего дома.

Сравните:	Высокоэффективные гибридные электрические тепловые насосы, баковые водонагреватели:	Стандартные электрические баковые водонагреватели: ENT-50
Длина одинарного душа	33 минуты	27 минут
Двойные души	4.2 души	3,4 душа
Душ одновременно	2,9 душа	2,9 душа
Максимальный размер бака	85 галлонов	75 галлонов
Сертификация ENERGY STAR ^®	check_circle_outline
УЭФ	3,45	0,92
Гарантия	6–10 лет	6 лет

*Многие факторы влияют на фактическую производительность водонагревателя.

Это максимальное приближение к вашему вероятному опыту использования этого водонагревателя в вашем регионе, но фактическая производительность может варьироваться в зависимости от факторов, которые мы не можем контролировать или оценивать.

Запросить предложение

у местного специалиста

Водонагреватели A. O. Smith профессионально устанавливаются местными независимыми подрядчиками.

НАЙТИ МЕСТНОГО УСТАНОВЩИКА

Не знаете, какой водонагреватель вам подходит?

Воспользуйтесь нашим инструментом выбора продукта, чтобы выбрать правильную модель для вашего дома.

Помогите мне выбрать

Дополнительные показания

Газовые водонагреватели требуют вентиляции при установке. Узнайте больше о том, как выбрать правильный тип вентиляции для вашего дома.
Узнать о конфигурациях вентиляционных отверстий клавиатура_стрелка_право
Подумайте, какой размер водонагревателя лучше всего подходит для ваших нужд. Просмотрите факторы, которые вам нужно взвесить, прежде чем принимать решение.
Узнайте, почему размер водонагревателя имеет значение keyboard_arrow_right

Как качество вашей воды может повлиять на ваш водонагреватель? Получите советы и дополнительную информацию о жесткости воды, почему это важно и как решить эту проблему.
Узнайте, как качество воды влияет на водонагреватели keyboard_arrow_right
Откройте для себя инновационные конструктивные особенности, которые инженеры A. O. Smith используют, чтобы ваш водонагреватель оставался функциональным и безопасным для повседневного использования.
Узнайте о функциях безопасности водонагревателя keyboard_arrow_right

Ресурсы подрядчика

Руководство по установке
Загрузите наши инструкции по установке электрического водонагревателя.
Просмотр документа
Руководство по ресурсам
Подберите расход в соответствии с потребностями вашего клиента.
Просмотр документа
Инструмент перекрестных ссылок
Поиск вариантов замены, соответствующих требованиям NAECA.
Использовать инструмент

Поддержка владельца

120-вольтовые водонагреватели с тепловым насосом выходят на рынок и делают замену газа еще проще

Обновлено: примечание редактора — в предыдущей версии этой статьи говорилось, что водонагреватель Rheem 120 В уже поступил в продажу. Ожидается, что этот водонагреватель появится на рынке в первой половине 2022 года. Мы сожалеем об ошибке.

В мире водяного отопления происходят большие изменения. 120-вольтовые 15-амперные водонагреватели с тепловым насосом появятся на рынке (скорее всего в начале следующего года), что позволит домовладельцам с газовыми водонагревателями легко переключать их на водонагреватели с тепловым насосом без дорогостоящих обновлений электрических панелей. Это открывает мир эффективного нагрева воды для большего числа домохозяйств, потому что им не придется переделывать электропроводку в своих домах, чтобы переключиться.

В прежние времена, до климатической катастрофы, новости о новом типе водонагревателя могли бы показаться смехотворными. До относительно недавнего времени никто особо не задумывался о больших трубообразных машинах с торчащими из них трубами и проводами, которые стоят в наших чуланах, подвалах или гаражах и каким-то образом обеспечивают все паровые души, которые мы когда-либо могли пожелать.

Но то, как мы нагреваем воду, очень важно для обезуглероживания. Водонагреватели являются вторым по величине потребителем энергии в типичном домашнем хозяйстве США, и чистая версия этой скучной технологии может помочь спасти день и нашу планету. С правильным водонагревателем мы можем не только съесть кусок пирога: мы можем иметь столько горячей воды, сколько нам нужно и экономить деньги и не загрязнять окружающую среду.

Водонагреватели с тепловым насосом меняют правила игры

Водонагреватели с тепловым насосом являются редким примером серебряной технологической пули. Они очищают то, как мы нагреваем воду, и сокращают, а потенциально устраняют выбросы CO2 при нагревании воды. Я уже написал целую статью на CleanTechnica на эту тему, в которой я назвал их машинами, меняющими правила игры (это оказалась моя самая читаемая статья по КТ, и редактор Зак Шахан посмеялся над тем, что статья о водонагревателях была самой читаемой для неделя). Водонагреватели с тепловым насосом на порядки эффективнее, чем загрязняющие окружающую среду газовые и старые электрические водонагреватели сопротивления, а это означает, что семьи будут экономить сотни долларов в год на затратах на электроэнергию и буквально тоннах выбросов CO2.

Версии на 120 В облегчают отключение газа

Самый простой способ повысить эффективность нагрева воды — заменить каждый неэффективный электрический водонагреватель сопротивления на гибридный электрический водонагреватель с тепловым насосом. Оба используют электричество 240 вольт, поэтому переход относительно прост.

А как насчет остальных 54% водонагревателей по всей стране, 64 миллионов, в основном работающих на природном газе, машин, которые нагревают воду в стране?

Новейшей разработкой в области нагрева воды тепловым насосом является производство версии 120 вольт 15 ампер. До сих пор водонагреватели с тепловым насосом были доступны только с электрическими соединениями на 240 вольт. 240 вольт электричества необходимо для питания как эффективных тепловых насосов (которые находятся в верхней части устройства), так и резервных стержней электрического сопротивления. Эти стержни изготовлены по той же технологии, что и стандартные электрические водонагреватели, и требуют много электроэнергии. Водонагреватели с тепловым насосом используют резервное электрическое сопротивление только тогда, когда существует большой спрос на горячую воду, и они не могут справиться с этим, но это редко.

Новый 120-вольтовый водонагреватель с тепловым насосом избавлен от элемента электрического сопротивления. В нем есть только тепловой насос для нагрева воды, поэтому ему требуется меньше электроэнергии (но он по-прежнему может обеспечить все необходимое вам горячее водоснабжение — см. ниже).

Приблизительно 50 % газовых водонагревателей имеют электрическую линию, идущую к выключателю зажигания для зажигания пламени. Поскольку у них уже есть источник электроэнергии, их легко заменить на новые водонагреватели с тепловым насосом на 120 вольт.

До появления этой версии водонагревателей с тепловым насосом на 120 вольт и 15 ампер необходимо было модернизировать электрические панели для проводного обслуживания на 240 вольт, чтобы заменить газовые водонагреватели на тепловые насосы. Водонагревателям с тепловым насосом требовалось 240 В, что требовало от потребителей модернизации электрических панелей для проводного обслуживания 240 В. Это может быть дорогим и часто обширным в старых домах. Кроме того, у обычных электрических панелей на 100 ампер часто не остается места для добавления устройств с высоким энергопотреблением, таких как водонагреватель на 30 ампер. Подключаемый модуль HPWH на 120 В, 15 А решает эту проблему.

Моя семья переделала наш водонагреватель, чтобы заменить газ на электрический тепловой насос. Это выполнимо, но добавляет дополнительную работу и расходы. С помощью этой новой версии водонагревателя с тепловым насосом половину национальных газовых водонагревателей с электропитанием 120 В можно легко заменить водонагревателями с тепловым насосом без прокладки новой линии электропередач.

Могут ли водонагреватели с тепловым насосом на 120 В по-прежнему нагревать всю воду, которая мне нужна?

Изображение предоставлено Институтом новых зданий

Несмотря на то, что водонагреватели на 120 вольт не имеют резервного электрического сопротивления, они все же способны обеспечить все необходимое для нагрева горячей воды, особенно для домохозяйств с 2-4 людьми.

Встроенный смесительный клапан. На недавнем вебинаре Джефф Уикс из NEEA описал, как на каждые 10 градусов, которые вы включаете в водонагревателе, сверх стандартных 120 градусов, вы получаете дополнительные 10 галлонов горячей воды. Например, зимой я поворачиваю 50-галлонный водонагреватель теплового насоса моей семьи со 120 до 140 градусов, и эти дополнительные 20 градусов позволяют водонагревателю действовать как 70-галлонный водонагреватель, потому что он использует меньше горячей воды бака для создания тепла. одинаковая температура на выходе (примерно 120F уставка использует 70%, а 140F уставка использует 50% горячей воды в баке). Эта стратегия означает, что вы должны быть более осторожными с более горячей водой и иметь устройства против ожогов на ваших кранах, чтобы более горячая вода не навредила вам или вашим детям.

120-вольтовые водонагреватели с тепловым насосом поставляются со смесительным клапаном, встроенным в сам водонагреватель. Этот смесительный клапан позволяет владельцам поддерживать более высокую температуру воды, и, когда вода выходит из резервуара, клапан будет смешивать «точное количество холодной воды, необходимое для обеспечения того, чтобы вода выходила из водонагревателя с правильной температурой». (Источник) Таким образом, домовладельцы смогут хранить свою воду при более высокой температуре, а водонагреватель обеспечит ее безопасность. Эта более высокая температура продлит горячую воду в баке, и, таким образом, водонагреватель на 120 вольт сможет удовлетворить спрос, даже если он имеет более медленное восстановление без резервного электрического сопротивления.

Несмотря на то, что в моей семье есть водонагреватель с тепловым насосом на 240 вольт, мы оставляем его исключительно в «Режиме теплового насоса», чтобы нагревать воду более эффективно и никогда не полагаться на резервное электрическое сопротивление. По сути, мы живем с водонагревателем на 120 вольт с тепловым насосом уже четыре года, и наш первый опыт показывает, что он быстро восстанавливается и поставляет всю горячую воду, необходимую для семьи из четырех человек, плюс аренда airbnb.

Когда я могу получить водонагреватель с тепловым насосом?

Эти водонагреватели только появляются на рынке. Я спросил эксперта по водонагревателям Амруту Ханолкар из Института новых зданий, когда они будут готовы к покупке. Она ответила: «Ожидается, что производители и модели будут готовы к производству к первому кварталу 2022 года».

В таблице ниже представлены все марки, доступные как для 240 В, так и для 120 В (версии на 120 В отмечены как «развивающиеся»).

Изображение предоставлено Институтом новых зданий

Итак, начните составлять план замены вашего газового водонагревателя на 120-вольтовый водонагреватель с тепловым насосом, особенно если у вас есть газовый водонагреватель с электропроводкой. 120-вольтовые водонагреватели с тепловым насосом открывают доступ к эффективному электрическому нагреву воды для миллионов домов, предоставляя людям важный инструмент для сокращения выбросов и борьбы с изменением климата.

Примечание редактора — в предыдущей версии этой статьи говорилось, что водонагреватель Rheem 120 V уже поступил в продажу. Ожидается, что этот водонагреватель появится на рынке в первой половине 2022 года. Мы сожалеем об ошибке.

Огромная благодарность Джеффу Уиксу и Амруте Ханолкар за то, что они поделились своим опытом в этой статье и посмотрели недавний веб-семинар Я был одним из организаторов некоммерческой организации Electrify Now 9 на этой революционной технологии. Организация Amruta является частью инициативы Advanced Water Heating Initiative, инициативы по изучению и продвижению эффективного нагрева воды. Чтобы узнать больше, прочитайте здесь .

Цените оригинальность CleanTechnica и освещение новостей о чистых технологиях? Подумайте о том, чтобы стать участником, сторонником, техническим специалистом или послом CleanTechnica – или покровителем на Patreon.

Не хотите пропустить историю чистых технологий? Подпишитесь на ежедневные обновления новостей от CleanTechnica по электронной почте. Или следите за нами в Новостях Google!

Есть совет для CleanTechnica, хотите разместить рекламу или предложить гостя для нашего подкаста CleanTech Talk? Свяжитесь с нами здесь.

В этой статье:водонагреватель с тепловым насосом, тепловые насосы, водонагреватели

Джо живет в Портленде, штат Орегон, и работает в некоммерческой организации New Buildings Institute, которая продвигает электрические и обезуглероженные здания. Он также работает волонтером в Electrify Now, потому что считает, что электрификация всего, от транспорта до домов, — это самый быстрый путь к справедливому и экологически чистому энергетическому будущему. И, конечно же, Джо и его семья живут в полностью электрическом доме и ездят на электромобиле.

Как получить горячую воду без отопления Планета

(Фото: iStock)

Канадцы используют много горячей воды. Между купанием, душем, мытьем посуды и стиркой каждый из нас использует в среднем 75 литров горячей воды каждый день. И чтобы нагреть эту воду, нужно много энергии. На водонагреватели приходится почти 20 процентов энергии, используемой в среднем канадском доме. Фактически, водяное отопление уступает только отоплению помещений, когда речь идет об использовании энергии, по словам Дайанны Миллер, руководителя программы Energy Star — сертификации энергоэффективных продуктов и зданий, проводимой Natural Resources Canada (NRCAN).

Нагрев всей этой воды может сделать вас и ваши вещи чистыми, но он может оставить планету с грязными выбросами. Вот все, что вам нужно знать о нагреве воды без нагревания планеты.

Как водонагреватели способствуют изменению климата?

Многие канадцы сжигают ископаемое топливо для нагрева воды. В 2017 году 69 процентов водонагревателей, используемых в Канаде, работали на природном газе. И каждый раз, когда работает газовый водонагреватель, он производит выбросы парниковых газов (ПГ). В Канаде на нагрев воды приходится 21 процент выбросов парниковых газов в жилом секторе.

С другой стороны, электрический водонагреватель — это низкоуглеродный способ нагрева воды, если вы живете в провинции, где используется чистое электричество. (Около 80 процентов электросети Канады низкоуглеродны.)

«Например, в гидроэлектростанции, где электроэнергия в основном вырабатывается плотинами гидроэлектростанций, — говорит Миллер, — электрический водонагреватель не считается вносить свой вклад в выбросы парниковых газов».

Единственная проблема заключается в том, что обычные электрические водонагреватели потребляют много электроэнергии, поэтому они дороги в эксплуатации. Газовые водонагреватели, с другой стороны, до 98 процентов эффективности. Так что до недавнего времени нам приходилось выбирать между подогревом воды дешевым и грязным ископаемым топливом или чистым и дорогим электричеством.

Здесь на помощь приходят водонагреватели с тепловым насосом.

Что такое водонагреватели с тепловым насосом?

В отличие от других водонагревателей, водонагреватели с тепловым насосом не нагревают воду напрямую — они забирают тепло из окружающего воздуха и передают его в резервуар для воды. Водонагреватели с тепловым насосом часто называют холодильниками наоборот. В то время как холодильник забирает тепло из закрытой коробки и отдает его в окружающий воздух, водонагреватель с тепловым насосом забирает тепло из воздуха и передает его воде в закрытом резервуаре.

Поскольку для перемещения тепла требуется меньше энергии, чем для его создания, водонагреватели с тепловым насосом на 60 процентов эффективнее обычных электрических водонагревателей. Таким образом, водонагреватель с тепловым насосом не только потребляет меньше электроэнергии, создавая меньшую нагрузку на сеть, но и дешевле в эксплуатации.

Водонагреватели с тепловым насосом также называют «гибридными электрическими водонагревателями», поскольку они могут работать с использованием технологии теплового насоса, электричества или их комбинации. Они стоят от 1000 до 3000 долларов плюс установка, в зависимости от мощности устройства и его эффективности. (Газовые водонагреватели стоят от 700 до 3000 долларов. ) Если это вас шокирует, помните, что такая эффективная система окупится всего за три года. Кроме того, водонагреватели с тепловым насосом имеют право на скидку до 1000 долларов США в рамках программы Canada Greener Homes Grant.

Существуют ли другие водонагреватели с низким содержанием углерода?

Если вы обезуглероживаете свой дом, вам могут быть интересны другие способы нагрева воды с низким или нулевым выбросом углерода. Хотя водонагреватели с тепловым насосом являются наиболее эффективными и единственным типом, охватываемым программой Canada Greener Homes, есть и другие отличные варианты.

Проточные водонагреватели

Как следует из названия, они не хранят горячую воду в баке. Вместо этого вода проходит через теплообменник, где мгновенно нагревается либо газовой горелкой, либо электрическим элементом. Также называемые востребованными водонагревателями, они обеспечивают постоянную подачу горячей воды по мере необходимости. Они бывают разных размеров и с разной скоростью потока, измеряемой в галлонах в минуту (GPM). GPM диктует, сколько горячей воды они могут поставить за один раз. Если у вас нет достаточно большого устройства, у вас могут возникнуть проблемы, если кто-то захочет принять душ во время работы посудомоечной машины.

Благодаря отсутствию резервуара для хранения эти системы имеют более длительный срок службы, чем традиционные модели, поскольку они меньше подвержены ржавчине или коррозии. Они также более эффективны, так как не тратят энергию на поддержание горячей воды в резервуаре. И они имеют меньший физический след, чем традиционные резервуары для воды.

Если вы хотите уменьшить воздействие на окружающую среду, не обращайте внимания на газовые модели.
Электрические модели имеют низкий уровень выбросов углерода (если питаются от чистого электричества), и их не нужно вентилировать. Благодаря этому они могут проходить там, где не могут пройти газовые агрегаты. И купить их дешевле. Тем не менее, они должны быть жестко подключены к электрической панели, а более крупные устройства могут потребовать, чтобы ваш дом получил электрическую модернизацию.

Стоимость электрического безбакового водонагревателя обычно составляет от 500 до 1000 долларов в зависимости от галлонов в минуту и эффективности устройства.

Солнечные водонагреватели

Солнечные водонагреватели используют солнечную энергию для нагрева воды. Существует два типа систем: пассивные и активные. Пассивные системы используют только солнце и гравитацию для нагрева воды. Это самые простые и наименее дорогие, но они надежны только в теплом климате. В Канаде вам нужна активная система, которая использует электричество для подачи воды через теплообменник в ваш дом.

Активный солнечный водонагреватель состоит из солнечных коллекторов, теплообменника и бака для горячей воды. Коллекторы, установленные на крыше или стене, обращенной на юг, поглощают солнечное излучение через теплоноситель. Излучение преобразуется в тепловую энергию путем прокачки жидкости через теплообменник, который затем передает тепло водонагревателю.

Солнечные водонагреватели имеют низкий уровень выбросов углерода и невероятно эффективны, потребляя на 60 процентов меньше энергии, чем стандартные системы. Здесь, в Канаде, они могут обеспечить до 60 процентов вашей горячей воды.

Таким образом, они обычно используются в тандеме с другой системой. Даже если они не являются единственным источником тепла, они могут помочь вам сэкономить энергию за счет предварительного нагрева воды перед тем, как она попадет в накопительный бак, поэтому для нагрева воды до нужной вам температуры требуется меньше энергии. По данным Builders Ontario, солнечная система горячего водоснабжения стоит от 4000 до 6000 долларов, включая установку.

Как найти подходящий водонагреватель с тепловым насосом?

Поскольку водонагреватели с тепловым насосом появились в Канаде сравнительно недавно, они не так широко рекламируются и продвигаются, как обычные системы. Индустрия HVAC все еще греется к этой технологии, поэтому вы не всегда получите ответы, которые вам нужны, позвонив в ближайшую компанию. Лучше всего провести исследование заранее.

Запросите рекомендации у консультанта по энергетике

Водонагреватели с тепловым насосом — единственный тип водонагревателя, на который распространяется скидка в рамках программы Canada Greener Homes Grant. Но для того, чтобы соответствовать требованиям, вы должны пройти энергоаудит дома, расходы на который возмещаются в рамках программы. Сертифицированный консультант по энергетике посетит ваш дом и проведет различные тесты, чтобы определить, насколько ваш дом герметичен, выявит утечки воздуха и порекомендует способы сделать ваш дом более энергоэффективным.

Консультанты по энергетике — отличный ресурс. Они проходят стандартизированное обучение и знакомы с новейшими чистыми технологиями. И, осматривая ваш дом и консультируясь с вами, они знают, какое у вас текущее оборудование, и имеют хорошее представление о потребностях вашего домохозяйства в энергии и воде. Скорее всего, они смогут порекомендовать определенные системы, а также указать вам хорошего поставщика или установщика в вашем регионе.

Ищите этикетку Energy Star

«Моя первая остановка, когда я что-то покупаю, — это посещение веб-портала Energy Star Canada, — говорит Миллер, — потому что они связывают вас со всеми сертифицированными продуктами в вашем области, и вы знаете, что они получат сертификат Energy Star».

Energy Star является товарным знаком Агентства по охране окружающей среды США, а в Канаде программа администрируется и продвигается NRCAN. Любой продукт с сертификацией Energy Star прошел тщательное тестирование независимой третьей стороной, чтобы убедиться, что он соответствует строгим стандартам эффективности. Сертифицированная продукция также соответствует другим соответствующим стандартам или законодательству. Вы можете использовать инструмент поиска продукции Energy Star для поиска и сравнения водонагревателей с тепловым насосом.

Убедитесь, что он подходит для получения скидки по программе Greener Homes Grant

Если вас интересует конкретная модель, убедитесь, что она включена в список водонагревателей с тепловым насосом, которые имеют право на получение субсидии Canada Greener Homes Grant. Вы можете искать определенные продукты или загружать полный список. Если вы получаете предложения от подрядчиков, попросите их указать «уникальный идентификационный номер» Energy Star, марку, название модели и номер модели.

Вы также должны убедиться, что выбрали продукт, рекомендованный вашим консультантом по энергетике в отчете о модернизации. Ваш водонагреватель с тепловым насосом должен быть приобретен в Канаде, а онлайн-покупки допустимы только в том случае, если они заказаны у онлайн-дистрибьютора в Канаде.

На что следует обратить внимание при покупке водонагревателя

Проверка унифицированного энергетического коэффициента

«При сравнении моделей водонагревателей с тепловым насосом сравните унифицированные энергетические коэффициенты (UEF)», — говорит Патриция Киршнер, менеджер по внедрению продукции компании A.O. Smith Enterprises Ltd, компания, производящая водонагреватели. «UEF — это показатель энергоэффективности водонагревателя, чем выше UEF, тем эффективнее водонагреватель, тем лучше».

Если вы сужаете свой поиск до моделей Energy Star или моделей, на которые распространяется канадский грант Greener Homes Grant, вы уже на правильном пути; они находятся в диапазоне от 2,3 до 4,

Выберите правильный размер

Независимо от того, какой тип водонагревателя вы покупаете, он должен обеспечивать достаточное количество горячей воды для нужд вашего дома. Учитывайте количество людей в вашем доме, а также то, как часто вы принимаете душ, моете посуду и стираете белье. Используйте свой текущий водонагреватель в качестве эталона — все ли в порядке?

«Обратите особое внимание на вашу растущую семью», — говорит Шелли Валле-Юинг, соучредитель организации Women in HVACR Canada. «Если в ближайшие несколько лет ваши дети станут подростками, вам следует спланировать потребление ими воды».

Дайте ему пространство

«Модели с тепловым насосом выше, чем стандартные электрические агрегаты, и им нужно пространство, чтобы «дышать», — говорит Киршнер. «Поэтому необходимо учитывать высоту и размер помещения, в котором установлен обогреватель».

Убедитесь, что вы или ваш подрядчик измерили пространство, и проверьте технические характеристики вашей модели — разные устройства имеют разные требования к расстоянию.

Поскольку водонагреватели с тепловым насосом поглощают тепло окружающего воздуха, они лучше работают в отапливаемом помещении. Они также выделяют прохладный воздух, поэтому их следует устанавливать вдали от основного жилого помещения. (Наша спрятана в котельной, рядом с прачечной.)

Планируйте заранее

Не ждите, пока ваш водонагреватель выйдет из строя, чтобы купить новый. Последнее, что вам нужно, это быть в середине душа, когда ваш водонагреватель выходит из строя. И если это произойдет, вы, вероятно, будете так торопиться с заменой, что по умолчанию обратитесь к ближайшему установщику, который может быть знаком или не быть знакомым с водонагревателями с тепловым насосом. Поэтому, если вы хотите обезуглерожить свой дом, начните планировать заранее.

Изучите доступные модели, определите, какая из них вас интересует, и узнайте, кто устанавливает их в вашем регионе. Знайте, когда ваша текущая модель подойдет к концу, и бюджет на ее замену. Это стоящая инвестиция, которая поможет вам значительно сократить свой углеродный след.

«Если бы во всех канадских домах использовался нагрев воды тепловым насосом, мы могли бы сократить выбросы парниковых газов более чем на три мегатонны, — говорит Миллер, — что эквивалентно ежегодному снятию с дорог около миллиона автомобилей».

Получите Шатлен в свой почтовый ящик!

Наши самые лучшие истории, рецепты, советы по стилю и покупкам, гороскопы и специальные предложения. Доставка пару раз в неделю.

Электронная почта*
CAPTCHA
Согласие*
Да, я хочу получать информационный бюллетень Chatelaine . Я понимаю, что могу отказаться от подписки в любое время.**

FILED UNDER: Editor’s Picks environment home decor

Отопление в доме без насоса. Система отопления без насоса. Недостатки ленинградской системы

До 90-х годов прошлого века отопление дома без насоса было единственно доступным, так как не было развито направление по изготовлению циркуляционных насосов и их продвижению в массы. Таким образом, владельцы и застройщики частных домов были вынуждены устанавливать в своих домах отопление без насоса.

Но когда в 90-х стали завозить хорошее котельное оборудование, трубы и малогабаритные циркуляционные насосы, ситуация резко изменилась. Все стали монтировать, которые без помпы не работают. О гравитационных системах стали забывать. Но сегодня ситуация меняется. Строители частных домов вновь вспоминают об отоплении дома без насосов. Так как везде можно проследить перебои и перебои с электричеством, которое так необходимо для работы циркуляционного насоса.

Особенно остро стоит вопрос качества и количества электроснабжения в новостройках.

Именно поэтому сегодня, как никогда, вспоминается одна пословица: «Все новое – это хорошо забытое старое!». Эта пословица сегодня очень актуальна, для отопления дома без насоса.

Например, раньше только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были маломощные, трубы стальные громоздкие, прятать их в стены не рекомендуется.

Котел является сердцем системы отопления и именно от него нагретый теплоноситель, которым может быть вода или антифриз, движется по трубам с помощью циркулярного насоса и обогревает дом. Такая система отопления называется системой принудительной циркуляции. Также есть отопление без насоса, работающее на естественной циркуляции того же теплоносителя. Каждая из этих систем включает в себя еще много вещей, без которых они не могут работать. Это и расширительный бак, который необходим для компенсации теплового расширения воды, и фитинги нужны для соединения труб, и воздушные клапаны и многие другие устройства.
Теперь рассмотрим отличия систем с принудительной и естественной циркуляцией. Для принудительной циркуляции, обеспечивающей движение теплоносителя, необходим циркуляционный насос. Среди достоинств этой системы отопления комфортность, так как есть отличная возможность поддерживать нужную температуру в каждой комнате, она более качественная, требует установки труб небольшого диаметра. Также возможно увеличить срок службы котла, так как разница температур между выходящей нагретой водой и возвращающейся охлажденной водой достаточно мала. Есть и минус – такая система не может существовать без электричества, потому что от него работает только насос. Благодаря системе естественной циркуляции отопление осуществляется без насоса. Он работает за счет силы гравитации, которая возникает из-за разницы плотности теплоносителя в подающем и обратном патрубках. То есть удельный вес плотности меньше горячей воды – она легче холодной. Для снижения сопротивления такой системе отопления нужны трубы большого диаметра. К сожалению, терморегуляция в этом случае невозможна и поэтому комфорта меньше, но при большом расходе топлива.
Сейчас все большую популярность набирает использование экономичных котлов с насосами, но оказывается, что один такой насос мощностью 50 Вт потребляет в месяц 36 кВт электроэнергии, работая круглосуточно. Таким образом, три-два таких насоса лишают одной квартиры электроэнергии при потреблении 100 кВт электроэнергии в месяц, и происходит это в пиковый отопительный период.
Если котел работает на газу, то нужно понимать, что его номинальная мощность, как правило, не соответствует действительности, а это приводит к явному перерасходу топлива. В том случае, если насос выбрасывает больше воды, чем требуется, то придется постоянно нагревать воду в системе отопления, что приведет к потерям газа. Если, наоборот, из котла выбрасывается меньше воды, чем необходимо, то сработает автоматика, свидетельствующая о том, что газ перегорел, а потребитель не получил тепла. Регулировать производительность котла такими постоянными изменениями невозможно.
Однако, если правильно сделать систему отопления на естественную циркуляцию, обеспечивающую обогрев без насоса, то расход теплоносителя через котел будет проходить только строго нужное количество. Естественная циркуляция может увеличить, даже очень резко, производительность котла в полтора раза, а расходуется тот же объем газа. Возникает вопрос: нужны ли насосы для обогрева небольших площадей, если благодаря естественной циркуляции это можно сделать в неограниченном пространстве.
Конечно, чтобы насос работал хорошо, систему отопления в таких местах надо делать правильно. Тогда котел сам сможет провернуть именно то количество воды, которое необходимо.

Система отопления с естественной циркуляцией теплоносителя представляет собой закрытое устройство гравитационного (гравитационного) типа, позволяющее отапливать помещений в частном доме независимо от электроснабжения.

Это преимущество конструкции позволяет использовать ее в регионах с проблемами или полным отсутствием центральной электрической сети. Система экономична, но для ее правильного функционирования необходимо производить точные расчеты .

Описание системы отопления циркуляционного типа без насоса

Устройство нагрева воды , работающее самотеком, включает нагревательный элемент (котел), трубы , проложенные разными способами, расширительный бачок и радиаторы .

Принцип действия

Роль теплоносителя в контуре играет вода, которая движется по трубам под действием термодинамических сил. Принцип работы системы основан на различии физических свойств горячей и холодной воды.

Во время работы котла в трубах всегда находится горячая вода, которая постепенно остывает, проходя по контуру и отдавая тепло окружающей среде.

Плотность и масса воды при нагревании уменьшается, поэтому легко вытесняется вверх охлажденной жидкостью.

Достигнув верхней точки контура, горячая вода распределяется по трубам, подсоединенным к радиаторам, отдает тепло через материал батарей, а затем стекает по низу контура к котлу, где вновь нагревается .

Преимущества установки

Основными достоинствами отопительного контура самотечного типа являются:

простота установки и использования;
высокая теплоотдача и устойчивость к микроклимату помещения;
экономия ресурсов при условии качественной теплоизоляции зданий;
без шума;
полная независимость от электричества;
редкие поломки и долгосрочное обслуживание при условии проведения периодических профилактических мероприятий.

Ссылка! Систему отопления с естественной циркуляцией можно спроектировать самостоятельно. Правильный расчет параметров, подбор принципиальной схемы и грамотный монтаж всех компонентов гарантирует срок службы конструкции до 35 лет.

Основным недостатком является то, что конструкция позволяет отапливать частные дома площадью не более 100 м 2 имеющие радиус 901:20 около 30 м.

Есть еще несколько недостатков ограничивающих применение самотечной конструкции:

обязательное наличие чердака для установки расширительного бака;
медленное отопление помещений;
необходимость изоляции контура в неотапливаемых местах для предотвращения замерзания воды в трубах.

Разновидности систем отопления с естественной циркуляцией

Возможна реализация конструкций в одностороннем или двустороннем исполнении. По типу систем различают закрытые и открытые схемы установок. Правильно подобранный тип схемы обеспечит ее максимальную эффективность.

закрытого типа

Циркуляционная конструкция закрытого типа получила широкое распространение в европейских странах, а в России только начинает набирать популярность.

принципиальная схема

После нагрева вода под давлением поднимается в расширительный бак, разделенный мембраной на 2 части. Нижняя часть резервуара заполнена водой, которая сжимает газ (обычно азот или воздух), расположенный в верхней части над мембраной. Дополнительное рабочее давление, способствующее движению жидкости.

Фото 1. Закрытый тип системы отопления с естественной циркуляцией. Должен быть оборудован герметичным расширительным бачком.

Особенности

Главной особенностью конструкции закрытого типа является герметичность бака и создание дополнительного давления в трубопроводе. Иногда для закрытых схем используют 9Циркулярные насосы 0120, , работающие от электричества. Благодаря низкому энергопотреблению насоса временное отключение электроэнергии не повлияет на работу системы.

Плюсы и минусы

Основные преимущества замкнутых контуров отопления связаны с их герметичностью. За счет этого система почти не страдает от воздушных пробок, меньше подвержена коррозии, потребляет меньше охлаждающей жидкости, в качестве которой можно использовать не только воду, но и антифриз. Схема не требует больших уклонов трубопроводов , особенно если используется насос.

Внимание! Основным недостатком конструкции является необходимость установки большого бака, для которого требуется место. Длительные отключения электроэнергии будут снижать КПД схемы с насосом.

Вас также заинтересует:

открытого типа

Система отопления открытого типа включает в себя открытый негерметичный расширительный бак. Такая конструкция чаще используется в старых комнатах. Хотя она и теряет популярность, открытый цикл остается надежен и работоспособен.

Схема работы

Схема отопления с естественной циркуляцией открытого типа отличается от закрытой только устройством бака и отсутствием необходимости установки электрически зависимого узла.

Фото 2. Циркуляционная система отопления открытого типа, оснащенная негерметичным расширительным баком, без электронасоса.

Конструктивное отличие

Бак для открытого устройства можно изготовить из подручных материалов и маленький размер. Не обязательно ставить емкость на самую высокую точку.

Положительные и отрицательные стороны

К достоинствам конструкции можно отнести простоту монтажа, безопасность и независимость от внешних источников питания. Отрицательные стороны открытых систем связаны с попаданием воздуха в контур , что является причиной образования пробок, испарения воды и необходимости контроля ее количества, а также невозможности использования антифриза из-за его вредный эффект.

Одинарная труба

В конструкции с одной трубой используется только одна линия трубопровода. Имеет низкий КПД, поэтому используется для обогрева небольших помещений.

Контур

Трубы от котла отопления проходят по всему периметру помещения, соединяясь последовательно с регистрами.

Горячая вода поступает в батарею через верхнее соединение, а сливается через нижнее. Из последнего регистра охлажденная жидкость самотеком направляется обратно в котел.

Описание конструкции

Для правильной работы системы контур устанавливается под потолком , а трубы, подводящие охлаждаемую жидкость к котлу, находятся под поверхностью пола. При выборе однотрубной схемы допустимо размещение котла с батареями на одном уровне. Расширительный бак устанавливается в самой высокой точке контура.

Достоинства и недостатки

Несомненным достоинством конструкции является простота монтажа и экономичность за счет минимального количества труб. К недостаткам однотрубной схемы можно отнести Потери тепла от регистра к регистру. Для отопления двухэтажных домов использование такой системы не рекомендуется.

Двухтрубная

Для создания двухтрубной системы прокладывают трубопровод для прямой подачи и обратного потока жидкости.

Планирование и монтаж конструкции достаточно сложны , но обеспечивают эффективное отопление.

Принцип действия

Схема должна быть тщательно продумана и спроектирована следующим образом:

Главный стояк, выходящий из котла, соединяется с расширительным баком на расстоянии около 1/3 от общей высоты контура.
После бака магистральный трубопровод соединяется с разводкой труб, по которым подается горячий теплоноситель.
Для удаления лишней жидкости бак оборудован переливной трубой , соединяющей его с канализационной системой.
Трубы, по которым будет поступать охлажденная вода к котлу, установлен в нижней части регистров параллельно патрубкам с горячим теплоносителем.

Конструктивные особенности

Основной стояк, а также помещение, в котором находится бак, утеплены, что предотвращает потери тепла и замерзание системы. Отопительный котел располагается внизу в нише или в подвале.

Достоинства и недостатки

Основными достоинствами двухтрубной самотечной системы отопления являются равномерное распределение тепла между узлами контура, простота регулировки, возможность использования труб меньшего диаметра.

Конструкция позволяет исправить ошибки в расчетах и монтаже без снижения теплового КПД.

Недостатков у системы практически нет, за исключением длительных приготовлений. Но ради создания идеально работающего отопительного контура стоит потратить время и силы.

Создание подходящего уклона для самотёка

Основные требования, нормы, применимые к созданию систем отопления, представлены в СНиП 41-01-2003.

Для уменьшения факторов, препятствующих нормальному течению теплоносителя в трубах (изгибы контура, воздушные пробки), соблюдайте рекомендации по уклону труб системы. Уклоны делают по ходу жидкости из расчета от 1 до 5% в зависимости от длины трубопровода. Благодаря правильному уклону скопившийся в трубах воздух будет проходить в расширительный бачок, где будет выпускаться.

Тепловой комплекс Ленинградка был разработан еще во времена существования СССР.

Популярность этой системы со временем не падает. Залог актуальности «Ленинградки» — простой монтаж.

Тепло распространяется по всему зданию через его компоненты: котел, трубы и радиатор.
Весомые преимущества Ленинградки:

Минимальные затраты на оборудование.
Простота установки.
Прокладка труб в любом месте.
Возможность подключения нескольких котлов на отопление.
Мобильность отопления дачных и садовых домов.
Безопасность.
Возможность установки системы “теплый пол”.

Труба отопления проложена со стороны наружной стены здания. Суть: взять здание в кольцо.

Такая схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающем трубопроводе. Однотрубная система Ленинградка позволяет создавать эффективные системы отопления в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по нормам может комплектоваться регулятором, вентилем, и. Элементы позволяют повысить уровень обогрева помещения. Отопительный контур «Ленинградка» регулирует температуру и экономит затраты на тепло. Теплообмен в неиспользуемых помещениях ограничен.

Отдельные отопительные приборы без изменения температуры.

Установка циркуляционного насоса и клапана на каждую батарею обеспечивает управление системой отопления Ленинградки без насоса.

Схема отопления однотрубная

От котла отопления необходимо провести магистраль, представляющую собой ответвление. После этого действия он содержит необходимое количество радиаторов или батарей. Линия, проведенная по проекту здания, подключается к котлу. Способ формирует циркуляцию теплоносителя внутри трубы, полностью обогревая здание. Подача теплой воды настраивается индивидуально.

На Ленинградке планируется замкнутая схема отопления. При этом монтируется однотрубный комплекс по действующему проекту частных домов. По желанию владельца добавлено элементов на:

Контроллеры радиаторов.
Регуляторы температуры.
балансировочные клапаны.
Краны шаровые.

Ленинградка регулирует нагрев некоторых радиаторов.

Это происходит независимо от других устройств. Лучшим вариантом будет включение в систему отопления контура перепускного клапана.

Виды разводки теплового комплекса «Ленинградка»

Обеспечение теплоизоляции труб повышает эффективность работы общесистемного отопления. Второе качество – отсутствие перегрева конструкции пола.

Крепление доступно в двух вариантах:

горизонтальная система. Предполагается объединить все батареи в единую цепь, подсоединенную к стояку. Система монтируется внутри пола и присутствует в напольном покрытии. Батареи расположены на одном уровне. Есть хороший обогрев помещения.
вертикальная система. Затрудняет ведение учета расхода тепла в многоэтажных домах. Лучший вариант для частного сектора.

Фото системы отопления Ленинградки представлены в этой статье. Конструктивный подход к схеме определяет особенности:

Трубопровод устанавливается по всему периметру помещения.
Внедрение расширительного бака в систему отопления.

Отрицательные стороны однотрубной системы отопления

Обращается внимание не только на достоинства отопительного комплекса, но и на недостатки:

Теплоноситель распределяется неравномерно при использовании схемы с естественной циркуляцией. оснащен дополнительными секциями.
Использование труб горизонтальной разводки не позволит установить «теплый пол».
Повышение давления охлаждающей жидкости.

Суть монтажа однотрубной системы своими руками

Принцип монтажа системы отопления Ленинградка без насоса:

Прокладка магистрали происходит в границах размеров помещения.
Установка дополнительной вертикальной трубы.
Для повышения давления воды ставится бак.

При монтаже однотрубной системы учитываются навыки работы своими руками и наличие сварочного аппарата.

Система отопления содержит жидкости различной плотности. Горячая вода поступает в радиатор и вытесняет холодную воду.
Система отопления является одним из основных компонентов дома. Нет отопления вообще. Система отопления используется как в частных домах, так и в многоэтажных многоквартирных домах….
Самотечная система отопления двухэтажного дома – единственный выход в условиях отсутствия газа и электричества. Естественно, таких проблем в современном мире просто не существует. Однако…
Чтобы иметь возможность проживать в частном доме целый год и чувствовать себя при этом комфортно и уютно, необходимо позаботиться об его отоплении. Оптимальный…

Построив загородный дом или дачу, каждый человек задумывается о том, как максимально эффективно обогреть свое жилище. На сегодняшний день существует множество видов отопления, и порой очень сложно выбрать конкретный вариант отопления.

Настоятельно рекомендуем обратить внимание на конструкцию отопления без естественной циркуляции теплоносителя. Чтобы понять суть вопроса, опишем более подробно этот вид обогрева помещений, укажем его различные свойства, а также поговорим об установке системы.

Когда нельзя использовать насос

Принцип работы системы отопления без насоса основан на движении жидкости под гидростатическим давлением. Другими словами, жидкость в нагретом состоянии имеет меньшую плотность, чем остывшая, поэтому верх поднимается, облегчая тем самым циркуляцию теплоносителя в системе.

Как правило, отопление с естественной циркуляцией устанавливают в загородных коттеджах и загородных домах. Это связано с тем, что в таких жилых помещениях очень часто случаются перебои с электричеством, а то и вовсе отсутствует, в результате чего невозможно установить отопление с принудительной циркуляцией.

Отличительной чертой этой системы отопления является то, что она очень удобна в использовании, и вы можете установить ее самостоятельно.

Типы и устройство систем отопления с естественной циркуляцией

Каждая отопительная конструкция без насоса состоит из следующих основных элементов:

источник тепла, который может быть представлен в виде отопительного котла на различных видах топлива;
расширительный бак, служащий для стабилизации давления в системе;
трубопроводы циркуляции теплоносителя;
радиаторы, обеспечивающие отопление жилого помещения.

В зависимости от вида теплоносителя системы с естественной циркуляцией принято делить на следующие два вида:

водяное отопление;
паровое отопление.

Рассмотрим более подробно все характеристики этих двух типов систем отопления жилых помещений.

Водяное отопление с естественной циркуляцией

Системы водяного отопления без насоса обычно классифицируют по определенным характерным признакам, отражающим их функциональные возможности.

В зависимости от типа расширительного бака отопление с естественной циркуляцией принято делить на следующие виды:

Открытая система отопления. При такой конструкции расширительный бачок располагается максимально высоко, чтобы создавать избыточное давление, а также осуществлять удаление воздуха. В этом случае бак также служит для добавления жидкости в систему.
Закрытая система отопления с естественной циркуляцией отличается тем, что вместо расширительного бака устанавливается мембранный гидроаккумулирующий баллон, с помощью которого создается дополнительное давление не более 1,5 атм. Для обеспечения безопасности в конструкцию системы встроен блок с манометром, который регулирует внутреннее давление.

Также отопительные конструкции с естественной циркуляцией делятся в зависимости от способа подключения нагревательных элементов. По этой классификации различают следующие виды отопления:

Однотрубная система отопления. Принцип работы этого вида отопления заключается в том, что все отопительные приборы подключаются к системе последовательно, иными словами, теплоноситель циркулирует от одного элемента к другому. Несомненным преимуществом этого вида отопления является то, что монтаж достаточно прост, при этом требуется минимум материалов.
Двухтрубная система отопления с естественной циркуляцией. В такой конструкции отопления ТЭНы подключаются к основной трубе параллельно. Другими словами, в каждый прибор теплоноситель поступает с одинаковой температурой, а охлажденная жидкость возвращается в котел по трубе, которую принято называть «обраткой».

Такая схема отопления является наиболее оптимальной для обогрева жилого помещения. Единственный недостаток заключается в том, что для монтажа такого отопления требуется большое количество труб и другой сантехнической арматуры.

Совет строителя: выбирая систему отопления для своего дома, обязательно рассчитайте свои возможности при покупке всех расходных материалов для установки отопления.

Паровое отопление

Иногда паровое отопление связано с конструкциями водяного отопления помещений. И тут, собственно, ошибки нет, но есть одна оговорка: пар — это нагретая до кипения вода.

Таким образом, принцип работы паровой системы отопления заключается в том, что вода в котле нагревается до образования пара, а затем этот теплоноситель по трубам поступает в нагревательные элементы.

Система отопления с теплоносителем в виде пара, состоит из следующих конструктивных элементов:

теплогенератор, представленный в виде котла, который нагревает воду и аккумулирует пар;
выпускной клапан, регулирующий подачу пара в систему;
трубы магистральные;
радиаторы отопления.

Важно знать: при монтаже паровой конструкции отопления категорически запрещается использование пластиковых труб.
