Водяной насос для отопления – конструктивные особенности, принцип работы и правила монтажа

Содержание:

1. Конструктивные особенности насоса для отопления
2. Как правильно установить
3. Тепловые насосы

Отопление – система непростая. Очень важно правильно собрать схему расположения источников тепла, трубной разводки и нагревательного элемента (печи или котла). Но все становится проще, если в систему вставить водяной насос для отопления, который чаще всего называется циркуляционным. С помощью него в отопительной системе образуется небольшое давление, которое прогоняет теплоноситель по всем элементам. То есть, неважно, как будет собрана схема – правильно или неправильно – горячая вода все равно попадет в радиаторы и отдаст свое тепло в помещения.

Конструктивные особенности насоса для отопления

Устройство водяного насоса для отопления достаточно простое. Во-первых, это малогабаритный и маломощный прибор. Во-вторых, в его конструкции нет сложных деталей и узлов. На фото ниже показана деталировка агрегата, в который входит чугунный корпус (1), латунная крыльчатка (2), специальная крышка (3), с помощью которой отделяются два отсека друг от друга: где расположена крыльчатка и электродвигатель. Сам электродвигатель (4) и электрическая часть: клеммная коробка (5), к ней присоединяется питающий электрический кабель, блок управления в виде электронной платы (6) и крышка (7), закрывающая клеммную коробку.

Деталировка водяного насоса для отопления

Данная модель является более современной, потому что в ней все процессы контролируются и управляются электронной платой. Но есть модели проще, в которых плату заменяют конденсатором, а настройку скоростей производят вручную, для чего используется тумблер, расположенный на крышке блока управления.

Принцип работы водяных насосов для отопления частного дома, как и сама конструкция, достаточно прост. Все дело во вращении крыльчатки, которая создает центробежную силу, которая отбрасывает воду на периферию своего колеса, где и создается большое давление жидкости.

Это давление и прогоняет теплоноситель по трубам и другим элементам системы отопления. В центре же крыльчатки, наоборот, создается разряжение, то есть, снижение давления. Поэтому горячая вода как бы сама втягивается в этот участок, то есть, происходит засасывание жидкости.

Но фото ниже показано, как работает насос для отопления, как теплоноситель из одной камеры перетекает в другу. Обратите внимание и на один элемент, через который в автоматическом режиме воздух в теплоносителе покидает трубную систему. Необходимо отметить, что такие воздухоотводчики редко используются в конструкциях водяных насосов. Чаще в них устанавливается винт, открывая который, можно стравливать скопившийся воздух. Данная конструкция проще и по использованию, и по технологическому исполнению.

Принцип работы отопительного насоса

Как правильно установить

Правильная установка водяного насоса в систему отопления – это не просто вмонтировать его в трубу и подключить в питающую электрическую сеть. Кстати, все бытовые циркуляционные агрегаты работают от обычной розетки напряжением 220 вольт. Электрики рекомендуют устанавливать отдельно на них автоматический выключатель. По всем остальным позициям это обычный бытовой прибор, как, к примеру, электрический чайник или холодильник.

Место установки

Основное требование правильного монтажа – это место установки. Все дело в том, что в водяном насосе для отопления, как и во всех насосных установках, присутствуют уплотнительные манжеты, обеспечивающие герметичность всей конструкции. Чаще их изготавливают из резины или паранита. Так вот оба материала реагируют на высокую температуру, под действием которой быстро выходят из строя.

А так как в системе отопления частного дома теплоноситель на разных участках имеет разную температуру, то насос надо устанавливать там, где температура самая низкая. А это на обратном контуре схемы трубной разводки около нагревательного элемента. Здесь температура не превышает +50С, тогда, как на выходе из котла или печи теплоноситель достаточно горячий – до +95С.

Что касается схемы водяного отопления частного дома с насосом, то она может быть собрана проще, чем безнасосная. Все дело в том, что во второй схеме придется выдерживать уклон труб, по которым самотеком вода должна будет перемещаться. В схеме с насосом это делать нет необходимости, потому что в системе всегда присутствует давление, перегоняющее теплоноситель в определенном направлении.

Внимание! Установка циркуляционного насоса должна производиться в определенном пространственном положении. Ротор устройства должен располагаться всегда горизонтально. На фото ниже показаны правильное и неправильное расположение установки.

Схема расположения насоса

В принципе, никто не запрещает устанавливать насос и вертикально. Просто при таком расположении он теряет 30% своей мощности и напора.

Особенности монтажа

На что еще обратить внимание при монтаже.

• В комплекте прибора всегда идет необходимые крепежные изделия: гайки и прокладки. Покупать их дополнительно не надо.
• К месту монтажа должен быть свободный доступ для обслуживания и ремонта, монтажа и демонтажа.
• Обязательно с двух сторон агрегата устанавливаются отсекающие вентили или краны. С их помощью можно перекрыть участок, чтобы демонтировать сам насос.
• Перед прибором обязательно устанавливается фильтр грубой очистки.
• Оптимально, если насосную установку поставить на байпас. Это отводящий трубный участок, который можно отключить, не влияя на работоспособность всей отопительной системы. На фото ниже такой участок показан.

Насос на байпасе

Это удобная конструкция, особенно, если в доме отключился свет, и насос перестает качать теплоноситель. Да и в случае с неисправностью агрегата такая схема спасает дом. Просто надо закрыть два крана на байпасе с разных сторон от насоса, и, наоборот, открыть кран на основной магистрали. Такая манипуляция займет одну минуту, но в доме будет работать отопительная сеть, даже без насоса.

Тепловые насосы

Казалось бы, что слово «насос» — это определение оборудования, которое перекачивает жидкости. Но с добавлением слова «тепловой» этот агрегат становится совершенно другим видом оборудования. С его помощью можно организовать отопление и горячее водоснабжение. То есть, не надо путать два вроде бы одинаковых понятия, это разные типы оборудования.

В категории тепловых насосов есть два типа, отличающихся друг от друга сферой забора тепловой энергии. Это может быть вода или воздух, которые тепловую энергию передают воде для отопления и ГВС. Отсюда и их названия.

• Тепловой насос вода-вода для отопления дома.
• Система воздух-вода.

В первом случае тепловая энергия забирается из воды, которая на глубине ниже 3 м никогда не замерзает, то есть, всегда имеет положительную температуру. Поэтому в воду опускается трубная разводка, по которой перемещается хладагент. Даже при малых положительных температурах он испаряется и направляется в компрессор, где происходит его сжатие.

Именно на этой стадии хладагент нагревается до высоких температур. Он подается в теплообменник, где отдает свое тепло воде, используемой в системе отопления и горячего водоснабжения.

Схема теплового насоса вода-вода

Что касается второй системы – теплового насоса воздух-вода для отопления дома, то она работает точно по такому же принципу. Только хладагент забирает температуры не из воды, а из окружающего теплообменник воздуха. Поэтому данный тип оборудования напоминает обычный кондиционер в виде сплит-системы. Инверторный блок устанавливается на улице, гидравлический модуль устанавливают в котельной. Правда, необходимо отметить, что установки воздух-вода являются низкотемпературными. То есть, они могут нагревать воду до температуры +50С. А ее можно будет использовать в системе теплых полов и для ГВС.

Необходимо отметить, что обе системы являются универсальными в плане совместимости с любой циркуляционной сетью. У них очень высокий КПД – до 350%. С экологичностью все понятно, нет выбросов вредных веществ в атмосферу.

Работают такие установки только от электроэнергии, поэтому ее постоянное и бесперебойное поступление – основное требование эффективной работы тепловых насосов.

Добавим сюда и уникальность конструкций. Они могут работать и на обогрев дома, и на его охлаждение. В качестве практичности можно отметить полное отсутствие других видов энергоносителей, кроме электричества. То есть, нет необходимости запасаться дровами или углем, соляркой или баллонами с газом. Полное отсутствие складов.

Схема теплового насоса воздух-вода

Но в любом случае тепловые насосы не часто можно увидеть в частном домостроении. Это нетрадиционный способ отопления и горячего водоснабжения. Проще смонтировать трубную разводку с установкой радиаторов или теплых полов. Даже электрические нагревательные котлы отопления чаще встречаются в домах, чем тепловые насосы. К тому же они – не самый дешевый вариант, тем более, полностью зависящий от подачи электрического тока. А это большая проблема за городом. К сожалению, отечественные линии электропередач не могут гарантировать постоянную и полноценную подачу.

И в этом вся проблема.

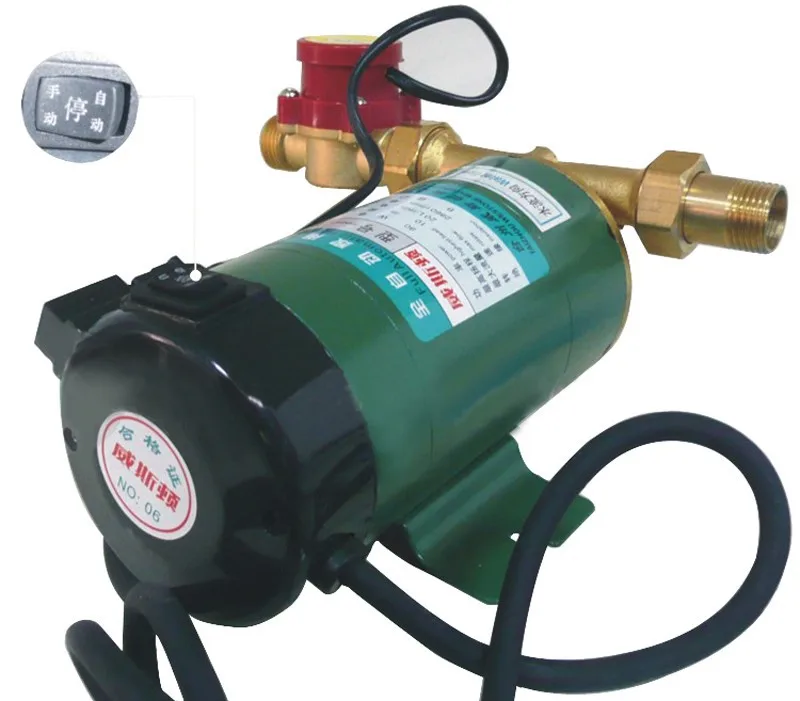

Водяной насос для систем отопления дома

Основное предназначение циркуляционного насоса в отопительной системе – обеспечить непрерывное перемещение теплоносителя с определенной скоростью. Насос водяной для отопления создает в системе стабильно равное давление, что способствует более равномерному прогреву помещений. Циркуляционные насосы можно использовать как в отопительных контурах, так и в системах, которые обеспечивают также ГВС в доме.

Циркуляционные насосы для отопления

• Выбор изделия и его характеристики
• Установка циркуляционного насоса

Выбор изделия и его характеристики

Перед тем, как приобретать циркуляционный насос для водяного отопления, необходимо ознакомиться с его характеристиками – ведь он в полной мере должен соответствовать требованиям вашей отопительной системы. Особенно внимательными необходимо быть к таким параметрам, как производительность устройства и выдаваемый им напор. Что же это за показатели?

Производительность циркуляционного насоса – это количество воды (теплоносителя) в отопительной системе, которое он способен перекачать за определенное время.

Нормой для обычной отопительной системы, используемой в жилом доме, является способность насоса перекачать весь объем теплоносителя три раза в течении часа.

Таблица с помощь которой подбирается насос для системы отопления

В случае если площадь дома достаточно велика, что, соответственно, требует и увеличения продолжительности отопительной системы, и большее количество теплоносителя, чтоб ее заполнить, мощность насоса также должна быть более высокой. Это позволяет создавать в помещениях дома максимально комфортные условия.

Перед тем, как приобретать водяные насосы для отопления, необходимо произвести некоторые расчеты.

В частности, определить сумму сопротивления всех гидравлических узлов системы – она также влияет на мощность насоса. Важная особенность – диаметр патрубков насоса, как выходного, так входного, должен быть на одно деление меньше, чем сечение труб системы.

Установка циркуляционного насоса

Установка водяного насоса для отопления обязательно должны выполняться профессионально. Если вы самостоятельно это делаете – потребуется подробная инструкция. Неправильно установленный циркуляционный водяной насос для отопления может существенно снизить уровень нагрева помещения. Именно поэтому при монтаже данного элемента следует строго соблюдать некоторые правила.

Установка циркуляционного насоса

Ранее считалось, что лучшим местом для установки насоса является отрезок трубы непосредственно перед котлом. Насос устанавливался там по простой причине – более прохладный теплоноситель менее губительно действует на отдельные элементы насоса. Однако, поскольку сегодня чаще всего разница температуры теплоносителя на входе и выходе минимальна, то насос можно устанавливать на любом наиболее удобном отрезке системы.

Важно учитывать – насос необходимо устанавливать таким образом, чтоб его ось была расположена строго горизонтально. В противном случае он может работать излишне громко или не работать вовсе.

Запуск устройства возможен только после полного завершения его установки. При этом перед тем, как включать водяные насосы для отопления дома, необходимо открутить верхний винт – это позволит удалить из системы воздух, попавший в нее во время установки насоса.

В случае если насос ставится для системы «теплый пол», этого можно не делать – он расположен на подающей трубе, в которой не возникают воздушные пробки.

В каком бы месте системы не был установлен циркуляционный насос, перед ним непременно должен стоять защитный фильтр. Он нужен для того чтобы защитить внутреннюю поверхность насоса от частичек ржавчины или твердых осадков, присутствующих в системе. В случае если они будут оседать в насосе, это значительно сократит срок его эксплуатации. Фильтр следует устанавливать в систему только после того, как из нее будет слит теплоноситель. Места соединения должны быть тщательно герметизированы при помощи пакли или клейкой ленты.

Применение циркуляционного насоса в отопительной системе сделает ее более качественной и экономной. И позволит вам наслаждаться приятным теплом в доме.

Сколько стоит замена водяного насоса?

Краткий обзор стоимости замены водяного насоса

• Стоимость водяного насоса: 50-375 долларов США (65 канадских долларов – 490 канадских долларов
• Стоимость рабочей силы: 75-150 долларов США (100-195 канадских долларов) в час

Системы отопления, вентиляции и кондиционирования воздуха являются неотъемлемой частью вашего дома. Поддержание бесперебойной работы систем отопления, вентиляции и кондиционирования воздуха является ключом к поддержанию комфортного микроклимата в помещении круглый год. Проблема в том, что многие из этих систем битком набиты мелкими движущимися частями, каждая из которых подвержена износу. Одним из таких компонентов является водяной насос, который откачивает скопившуюся воду из вашей системы.

Это также может вас заинтересовать: Как очистить сливную линию переменного тока

Возможно, вы даже не знали о существовании этой детали, но вы точно узнаете, когда с вашей что-то пойдет не так. Ремонт или замена сломанного водяного насоса — довольно простой процесс. Вот ориентир, сколько это будет стоить.

Причины замены водяного насоса

Ваши системы отопления, вентиляции и кондиционирования воздуха (HVAC) потребляют много воды во время работы. Это может повлиять на производительность. Водяной насос — или конденсатный насос — собирает воду, которая накапливается в системе. Затем он сливает лишнюю воду, чтобы предотвратить ее смешивание с другими жидкостями в системе.

Конденсатный насос состоит из трех основных частей: резервуара, поплавка и насоса. Уровень конденсата в резервуаре повышается, заставляя поплавок подниматься. Это сигнализирует о том, что насос активируется и перемещает воду по дренажным линиям.

Водяной насос может накапливать мусор, который засорит систему и не позволит сливать воду. Он также подвержен износу, что может привести к его неисправности. Двигатель насоса также может выйти из строя, что влияет на его функциональность.

Утечки являются наиболее заметным признаком неисправности конденсатного насоса. Вы можете заметить небольшие лужи воды вокруг системы. Это также может привести к неисправности печи или кондиционера. Очень важно проконсультироваться со специалистом по HVAC, чтобы осмотреть систему и определить, что не так с вашим насосом.

Сколько стоит водяной насос?

Один только водяной насос стоит от 50 до 375 долларов (от 65 до 490 канадских долларов), исходя из цен от Lowe’s. На окончательную стоимость замены могут повлиять другие факторы, в том числе:

Тип насоса

Стоимость замены зависит от модели и марки насоса. Как правило, вы ограничены характеристиками водяного насоса, который вы используете в настоящее время.

Производительность

Конденсатные насосы HVAC рассчитаны на производительность в галлонах в минуту или галлонах в час. Это число относится к количеству воды, которое они могут удалить за указанное время. Согласно ConsumerMentor.com, вам следует купить водяной насос, который удаляет в два или три раза больше, чем скорость конденсации вашей системы HVAC. Вы также должны учитывать мощность водяного насоса и его напряжение, поскольку некоторые системы требуют более высокой производительности.

Рабочая сила

По данным HomeGuide, наем профессионального специалиста по системам вентиляции и кондиционирования будет стоить от 75 до 150 долларов (от 100 до 195 канадских долларов) в час. В зависимости от того, где вы живете, стоимость может варьироваться.

После завершения установки запланируйте профилактическое техническое обслуживание и настройку ОВК, чтобы продлить срок службы вашей системы и избежать проблем в будущем.

Аварийная ситуация Против. Несрочные работы

Услуги по срочному ремонту обычно стоят больше, чем несрочные работы. Стоимость экстренной помощи определяется временем суток, днем ​​недели и объемом работ. Средняя стоимость часа составляет от 140 до 600 долларов. Как правило, вы можете рассчитывать на оплату на 40-80 долларов больше, чем стандартная ставка вашего подрядчика в нерабочее время.

Профессиональные против. Сделай сам

Самостоятельная установка конденсатного насоса – самый дешевый вариант. Однако, если вы не знакомы с системами HVAC, путь «сделай сам», скорее всего, не для вас. Полную замену водяного насоса лучше доверить профессионалам.

Если у вас есть некоторый опыт, вы можете самостоятельно заменить водяной насос. Всегда надевайте защитное снаряжение. Убедитесь, что у вас есть соответствующие инструменты для ремонта.

Рекомендуется нанять профессионального специалиста по обслуживанию HVAC, даже если вы считаете себя знающим. Водяной насос имеет важное значение для общей функциональности вашей системы HVAC. Если вы сделаете ошибку по незнанию, вы можете повредить всю систему. Технический специалист может осмотреть вашу систему в целом и дать вам советы о том, как правильно ее обслуживать.

Советы по найму профессионала

Убедитесь, что специалист по ОВК имеет лицензию в вашей юрисдикции. Технические специалисты с североамериканским сертификатом Technician Excellence идеально подходят, поскольку они хорошо обучены устранению проблем с HVAC. Они также знакомы с большим разнообразием марок и моделей.

Ознакомьтесь с рекомендациями и отзывами, чтобы узнать, придерживается ли компания, с которой вы работаете, хорошую трудовую этику и компетентна ли она. Изучите водяной насос, который будет устанавливать ваш подрядчик, чтобы убедиться, что он соответствует стандартам качества и потребностям. Убедитесь, что это правильный насос для вашей марки и модели.

Специалисты по системам вентиляции и кондиционирования могут порекомендовать вам перейти на более энергоэффективную систему. Энергоэффективные системы могут уменьшить ваши счета за электроэнергию. Технический специалист также может предложить перейти на интеллектуальную систему, например интеллектуальный термостат, которая может значительно снизить ваши затраты на электроэнергию благодаря возможностям зонирования и автоматизации.

Большинство подрядчиков придут к вам домой, чтобы осмотреть вашу систему, прежде чем сообщить вам примерную стоимость. Предложение должно включать результаты проекта, график платежей и дату завершения проекта. Всегда настаивайте на получении цитаты в письменном виде. Это защитит вас от подрядчиков, которые могут изменить свои цены после завершения работы.

Другие статьи по теме:

• Как очистить фильтр кондиционера за 7 простых шагов
• Сколько стоят УФ-лампы для систем отопления, вентиляции и кондиционирования?
• Нужна ли вам зонированная система вентиляции и кондиционирования?
• Сколько стоит замена системы HVAC?
• Нужен ли вашему дому увлажнитель воздуха для всего дома?

Другие факторы, которые следует учитывать

Возраст вашей системы HVAC может повлиять на стоимость замены водяного насоса. Во время замены техник может обнаружить дополнительные проблемы, требующие ремонта. При неисправности водяного насоса утечки в системе могут привести к неисправности других компонентов. Если повреждение обширно, вам, возможно, придется заменить всю систему HVAC.

Иногда проблема может быть не в конденсатном насосе, а в источнике питания. Если автоматический выключатель отключен, водяной насос не будет получать питание. Подрядчик проверит все факторы, которые могут привести к проблемам с водяным насосом.

Некоторые незначительные проблемы с водяным насосом могут не требовать полной замены. Мотор и микропереключатель основного поплавка могут выйти из строя и вызвать перелив воды через верхнюю часть резервуара. Специалист по обслуживанию может решить эту проблему, или вы можете исправить ее самостоятельно. Будьте особенно осторожны, так как некоторые соединения находятся под высоким напряжением.

Скопление мусора и других загрязнений может привести к отключению водяного насоса. Вы можете заменить поврежденный поплавок вместо всего насоса. Следите за забитыми сливами, клапаном насоса для конденсата и сливными трубками.

В некоторых регионах для замены водяного насоса может потребоваться разрешение. Требуемое по закону разрешение служит подтверждением того, что ваш специалист по обслуживанию имеет лицензию и застрахован. Разрешение также гарантирует безопасность установки.

Как долго служат водяные насосы?

Обычно срок службы водяного насоса составляет от двух до трех лет, хотя это зависит от качества и марки насоса. Ваше использование также может повлиять на срок службы вашего конденсатного насоса. Если ваша система HVAC постоянно подвергается воздействию мусора и грязи, ваш насос может потребовать замены раньше, чем ожидалось. Точно так же перегруженная система имеет сокращенный срок службы.

Регулярное техническое обслуживание ваших систем отопления, вентиляции и кондиционирования воздуха гарантирует, что ваш водяной насос будет работать эффективно и прослужит дольше. Частые поломки и ремонты ускорят износ.

Циркуляционный насос для горячей воды: что нужно знать перед покупкой

Попрощайтесь с ожиданием горячей воды. Рециркуляционный насос горячей воды обеспечивает теплый душ по запросу.

Когда вы открываете кран, через какое время появляется горячая вода? Запуск его может привести к пустой трате денег и воды, не говоря уже о времени и терпении.

Одно решение гарантирует, что вам больше никогда не придется мыть руки в холодной воде: рециркуляционный насос для горячей воды. Эти удобные устройства меняют правила игры.

На этой странице

Что такое рециркуляционный насос для горячей воды?

Рециркуляционный насос для горячей воды крепится к водонагревателю. Он обеспечивает циркуляцию горячей воды по трубам, чтобы она всегда была под рукой у крана. Это доступно и не тратит воду.

«Рециркуляционный насос стоит примерно столько же, сколько 25-ваттная лампочка», — говорит Умберто Гриччино, сантехник и консультант HouseGrail.

Многие системы включаются и выключаются автоматически, чтобы поддерживать температуру воды в заданном диапазоне. Другие работают по таймеру. Оба варианта потребляют меньше энергии, чем непрерывно работающая система.

Типы циркуляционных насосов для горячей воды

Существует два основных типа насосов. Требуется дополнительная водопроводная линия для отправки неиспользованной воды обратно в водонагреватель после того, как ее температура упадет ниже установленной. Другой возвращает неиспользованную нагретую воду через существующие трубы холодной воды.

Первый тип лучше всего подходит для нового строительства. Наряду с обычными линиями горячей и холодной воды сантехник устанавливает третью трубу для возврата неиспользованной горячей воды, обычно между водонагревателем и самым дальним прибором. Полная система, подобная этой, дорога и сложна для установки в существующем доме.

Второй тип, называемый системой комфорта, дешевле и намного проще для существующих домов, говорит Гриччино. Неиспользованная нагретая вода возвращается по трубам холодной воды. Поскольку для горячей и холодной воды используются одни и те же трубы, есть один существенный недостаток: для получения холодной воды требуется больше времени. Решить эту проблему может система с датчиком температуры.

Зачем приобретать рециркуляционный насос для горячей воды

По данным Национального совета по защите ресурсов (NRDC), исследования показывают, что «более 10 процентов всей горячей воды, потребляемой для душа в типичном доме на одну семью, тратится впустую в ожидании горячей воды». вода должна прибыть».

Большая часть воды в этих трубах когда-то нагревалась. Без рециркуляционного насоса он остается в трубах для охлаждения. Это много воды, энергии и денег на ветер.

Сколько денег реально экономит рециркуляционный насос горячей воды? Хотя это может спасти некоторых, это в основном для удобства. «За 12 месяцев они могут сэкономить вам примерно 120 долларов», — говорит Гриччино.

Циркуляционный насос относительно доступен по цене. Таким образом, даже если вы сэкономите менее 120 долларов, они все равно могут быстро окупиться. Сэкономленного времени может быть достаточно, чтобы оправдать первоначальные затраты, даже без значительного сокращения счетов за коммунальные услуги.

Чтобы сэкономить больше воды, используйте рециркуляционный насос для горячей воды вместе с водосберегающими приборами и приспособлениями. Унитаз с двойным смывом и эффективная насадка для душа значительно сокращают счета за коммунальные услуги.

Рециркуляционный насос для горячей воды Стоимость и рекомендации

Гриччино говорит, что рециркуляционный насос для горячей воды стоит около 200 долларов, а многие системы обеспечения комфорта можно установить своими руками. Если вам нужна новая сантехника, лучше обратиться к профессионалам.

Домашние мастера должны установить насос рядом с водонагревателем и источником питания, а сенсорный клапан — на самом дальнем от нагревателя приспособлении, говорит Гриччино.
