как устанавливать алюминиевые, биметаллические приборы, видео и фото

Существует два типа радиаторов по монтажному расположению – напольные и настенные, поэтому, второй вариант подразумевает, что должна соблюдаться определённая высота установки радиатора от пола, которая позволит без каких-либо проблем подключить его к системе отопления.

Радиаторы биметаллические — высотой секции 570 мм можно использовать на лоджии

У каждого производителя существует целая линейка моделей, отличающихся по высоте

Сразу следует сказать, что если вы ждёте по данному параметру чётких указаний, то это напрасно, так как их просто-напросто не существует, и в основном зависит от монтажа отопительного контура, и от высоты подоконников и, в конце концов, от высоты самой секции. Хотя, нельзя сказать, что этот параметр не имеет никакого значения, в чём мы и предлагаем вам сейчас разобраться, а также посмотреть видео в этой статье.

Монтаж технических трубопроводов и оборудования

Рекомендация. При монтаже системы, если размеры радиаторов отопления по высоте и длине позволяют устанавливать их под окнами, то поступайте именно так.

Батарея под окном создаёт нечто вроде тепловой завесы, ограничивающей движение потоков холодного воздуха со стороны стёкол.

Монтаж отопления

• То, на какой высоте от пола устанавливать радиаторы, закладывается при разводке отопительного контура, а ещё это зависит от того, будет ли у вас врезан циркуляционный насос. Если система будет работать без принуждения, то, вполне естественно, что там должен быть уклон по трубам, значит, нужно оставить место для уклона трубы возврата, если система двухтрубная, или трубы подачи, если она однотрубная.
• В «ленинградке» (однотрубной системе на 3-4 радиатора) батареи тоже располагаются с понижением, так как в таких случаях специального отвода для отопителя не делают – контур проходит прямо через них с нижним боковым подключением.
• Разные системы и монтаж подразумевают, что если отступить от пола 10-15 см, то высота установки радиаторов отопления по СНиП 3.
  05.05-84 («Технологическое оборудование и трубопроводы») будет вполне нормальной для любых контуров. Точнее, сам контур следует монтировать так, чтобы было возможно соблюдать данные параметры.

Какими бывают контуры

Однотрубная схема подключения

По большому счёту существует два вида радиаторных контуров – однотрубный и двухтрубный, а всё остальное, это уже модификация существующей системы, будь то смешанная (тёплый пол – радиаторы) или коллекторная система отопления. В любом из этих случаев инструкция требует использования либо одного, либо другого контура, просто туда вносятся различные дополнения в виде сантехнического оборудования в виде трёхходовых или четырёхходовых кранов и гребёнок.

Если используется однотрубная система, как на верхнем схематическом изображении, то весь теплоноситель закольцовывается в одной трубе – она выходит из котла на подачу, и она же заходит обратно, транспортируя уже охлаждённую воду для подогрева.

В пути следования в неё врезаются радиаторы, причём тип подключения здесь не имеет совершенно никакого значения – под столбовым, тепловым или принудительным давлением вода, проходя мимо отводов, заходит в них и проходит через батарею, возвращаясь обратно в трубу.

Проблема здесь состоит в том, что теплоноситель, пройдя через отопительный прибор, уже теряет свою прежнюю температуру, следовательно, дальше он идёт уже слегка остывшим и чем больше приборов в такой системе, тем холоднее они будут, отдаляясь от котла.

Подключение с байпасом

Для того чтобы была возможность демонтировать радиатор во время отопительного сезона, не сливая при этом воду, перед ним устанавливают байпас – это труба, которая закольцовывает систему и ее хорошо видно на верхнем фото, а перед самой батареей ставят запорную арматуру.

Помимо помощи в демонтаже, байпас также частично способствует сохранению температуры теплоносителя, ведь вода, проходя через него, не попадает в радиатор. Но в многоэтажных домах это приспособление порой используют неправильно – на нём ставят кран и перекрывают, пропуская весь поток через радиатор, следовательно, те, кто живёт дальше, получают уже более холодную воду.

Двухтрубная схема отопления

В двухтрубной системе проблем с охлаждением не существует, точнее, оно-то есть, но зависит только от длины самой трубы и, в общем, получается столь незначительным, что на него даже не обращают внимания – в централизованных системах магистрали защищены теплоизоляцией и там потери тоже минимальны.

Всё дело в том, что горячий теплоноситель поступает по трубе во все радиаторы, но охлаждённая, прошедшая через батарею вода, не возвращается обратно, а сбрасывается в трубу возврата, таким образом, сохраняя первоначальную температуру на протяжении всего контура, сколько бы там ни было точек.

Но здесь есть один нюанс – цена на монтаж и эксплуатацию будет несколько выше, так как, во-первых, добавляется вторая труба и, во-вторых, приходится нагревать большее количество воды, а параметры прибора не имеют значения, это может быть высота радиаторов отопления 250 мм или 1200 мм – всё равно.

Примечание. Если есть потребность в совместном подключении радиаторов и системы тёплого пола, то в таком случае применяется двухтрубная система, но перед контуром водяного пола устанавливается термостатический трёхходовой кран, который перераспределяет теплоноситель в зависимости от его температуры.

Правила установки

Варианты подключения

Все четыре схемы подключения радиаторов, которые вы видите на верхнем изображении, применимы, как для однотрубной, так и для двухтрубной системы отопления — способ, который вы будете использовать, больше зависит от расположения контура.

Тем не менее, в автономных однотрубных системах отопления предпочтение отдаётся либо нижнему, либо нижнему боковому подключению, но это просто связано с удобствами монтажа и не более. Кроме того, на ваш выбор может повлиять высота алюминиевых радиаторов отопления (или из другого металла) – как мы уже говорили, здесь всё сводится к эргономике.

Расположение под окном

Если вы выбрали радиаторы отопления высотой 800 мм, то в 99% случаев, они не поместятся под окном, так как вам нужно отступить не только от пола, но и от подоконника, как минимум, 10 см, поэтому такие отопительные приборы чаще используют в качестве тёплой декорации на стенах.

Поэтому, самая распространённая высота биметаллических радиаторов отопления 600 мм – так у вас получится выдерживать расстояние и от пола, и до подоконника, хотя ничего не мешает также использовать приборы высотой 400 или 500 мм.

По этой таблице можно проверить соотношение длины и высоты

Кроме того, устанавливая отопительный прибор под окном, вам нужно учитывать, не только на какой высоте вешать радиаторы отопления, но и отступать от стены, чтобы промежуток составлял не менее ¾ глубины прибора – в противном случае теплоотдача будет сильно занижена.

И ещё раз хотелось бы вернуться к высоте – если у вас получится, то постарайтесь выдержать 12 см от пола, но запомните, что если это расстояние менее 10 см или более 15 см, то опять-таки вы сильно будете занижать эффект теплоотдачи..

Напольная установка

Заключение

В большинстве случаев, монтируя водяное отопление своими руками, все стараются размещать приборы отопления под окнами, поэтому, используют самую распространённую их высоту – 500-600 мм. Но это вовсе не означает, вы должны придерживаться именно этих стандартов.

Высота установки радиатора от пола: на каком вешать расстоянии

Каждый профессиональный строитель знает, что при организации различных монтажных работ следует выполнять определенные постулаты-правила, которые могут быть условные и узаконенные различными сертифицированными документами типа ГОСТов и СНиПов.

Правила и рекомендации, как устанавливать конструкцию, существуют на любую, даже небольшую деталь, соответственно они есть и для организации отопления, в том числе и на установку радиаторов – нагревательных элементов системы.

Как подбирать батареи для помещения

Объема батарей должно хватать на обогрев помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Как правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Маленький обогреватель не будет давать значительной теплоотдачи, и в помещении не будет хватать обогрева.

Правила установки радиаторов

Если радиатор находится под окном, то установите его строго посередине

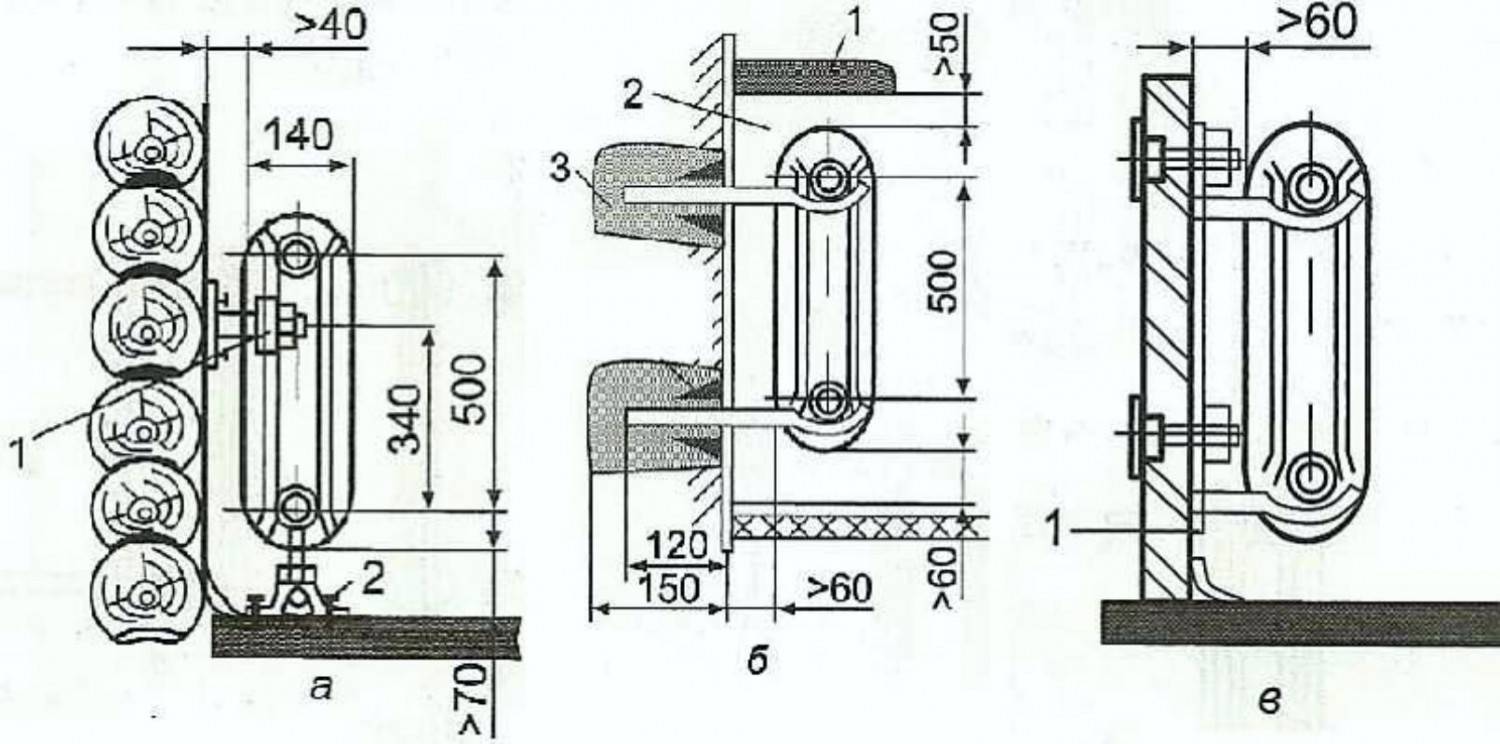

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

• нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
• высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
• от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
• расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Следует помнить, что если радиатор максимально приблизить к стене, то промежуток будет являться «сборщиком пыли», и к тому же устройство в период отопления способно не только испортить наружную стеновую отделку (обои), но и разрушить стеновую конструкцию – гипсокартонную плиту.

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

Размеры радиаторов отопления: требования, терминология, стандарты

Соответствующие размеры радиаторов отопления в первую очередь определяются не их внешним видом, а влиянием размеров на теплообмен. Также от этих параметров и расположения нагревательных элементов в пространстве помещения зависит, насколько равномерно будет распределяться тепло.

Содержание

1. Требования к выбору радиаторов
2. Терминология
3. Стандартная высота радиатора
4. Чугун
5. Алюминий
6. Сталь
7. Радиаторы высокие и узкие
8. Радиаторы низкие и плоские

Требования к подбору радиаторов

Перед покупкой необходимо произвести все расчеты, затем выбрать размер радиатор

При выборе размеров радиаторов для размещения под окном предполагается исходить из значений ширины оконного проема и расчетного расстояния краев элементов до подоконника и поверхности пола. Перед походом в магазин следует произвести все необходимые замеры и ориентироваться на них при рассмотрении вариантов. Стандартная ширина проема 110-120 см. Размер покупаемой батареи должен быть не менее 70-75% от этого значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно около 8 см).

При выборе размера радиаторов необходимо учитывать высоту подоконника. Между ней и верхним краем элементов радиатора должно быть расстояние 6-12 см. Высота установки отопительных приборов над полом должна быть не менее 8 см. При этом достигается теплоотдача, максимально приближенная к заявленной производителем.

Также в частном секторе большое значение имеет объем размещаемой в секции жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, этот параметр роли не играет, то при использовании собственной системы требуется расчет объема, когда нужно узнать КПД насоса или котла.

Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать варианты большой мощности. В жилищах с качественной теплоизоляцией достаточно модели со средним значением этого параметра.

Так как площадь поверхности радиатора влияет на равномерность теплоотдачи, лучше выбрать больше секций средней мощности, чем меньше большой мощности. Это обеспечит отсутствие холодных зон и оседания конденсата на оконном стекле.

Терминология

Основными параметрами выбора являются ширина и высота радиатора

В документации относительно размеров радиаторов отопления часто упоминается межосевое расстояние. Этот параметр обозначает длину зазора от центральной точки одного соединительного отверстия до такого же места в другом. Иногда это значение называют расстоянием между центрами или ниппелем. Если трубопроводы, питающие радиатор, находятся в рабочем состоянии и менять их не планируется, приобретаемый новый обогреватель должен иметь такое же межосевое расстояние, как и старый, чтобы не пришлось вносить изменения в трубопровод. Иногда названия моделей, как российских, так и зарубежных, содержат трехзначные числа. Указывают этот параметр в миллиметрах (например, Модерн 500).

К линейным размерам относятся:

• монтажная высота радиатора – ее необходимо подобрать так, чтобы обеспечить необходимые расстояния до подоконника и пола;
• глубина;
• ширина – для моделей с секционной конструкцией, как и предыдущий параметр, также относится к габаритам элементов, но если глубина радиатора и отдельных его секций одинаковая, для расчета общей ширины необходимо умножьте показатель отдельного узла на их количество и прибавьте примерно 1-2 см, приходящиеся на уплотнительные прокладки.

Зная линейные параметры радиатора, вы можете приобрести для него защитный экран. При монтаже напольных квартирных вариантов важны размеры для подбора подходящих компонентов системы отопления.

Стандартные высоты радиатора

При замене чугунных батарей учитывать высоту подвода над уровнем пола

При рассмотрении высоты типового радиатора подразумевается межцентровый показатель 50 см. Такие модели можно узнать по цифре 500 в названии. Их берут за точку отсчета, потому что таким значением высоты обладали советские радиаторы-гармошки из чугуна. Толстостенные изделия из этого материала очень долговечны – во многих домах они успешно выполняют свои функции и по сей день. Чтобы избежать переделки существующей системы, потребители стараются найти аккумуляторы с идентичными значительными габаритами. Модели, подходящие по межосевому расстоянию, производятся из разных материалов.

Чугун

Представленные на рынке чугунные модели доступны в широком диапазоне параметров. Гармошку 50 см узнают по буквам МС и двух- или трехзначному числу, которое обозначает здесь не межцентровую длину, а глубину изделия. Он варьируется от 85 до 140 мм. Ширина варьируется от одной модели к другой и принимает разные значения у производителей одной и той же модели: например, МС-140 выпускается в вариантах 108 и 93 мм.

Помимо гармошки, межосевые 50 см встречаются и в других изделиях, например, в секционной конструкции. Некоторые из них оснащены ножками. Есть модели, у которых глубина не указана из-за вытянутой вниз формы.

Алюминий

Самые тонкие радиаторы, глубиной 5 см, производит компания Thermal

Размеры алюминиевых радиаторов более стандартизированы. Здесь можно указать средние значения. Если речь идет о габаритах алюминиевых радиаторов отопления с межосевым параметром 50 см, типовая высота секции будет варьироваться в пределах 57-58,5 см. Ширина обычно 8 см. Глубина более вариабельна – есть уплощенные варианты (например, отечественный «Термал» с показателем 5,2 см), но у большинства она находится в интервале от 8 до 10 см.

Плоские модели не встречаются среди биметаллических радиаторов. Линейные параметры этих изделий также не имеют большого разброса значений. Ширина одной секции биметаллического радиатора 8-8,7 см, высота 56,5-57,5 см, глубина 8-9,5 см. Низкие биметаллические модели – редкий случай. Минимальная высота 20 см.

Сталь

Изделия из стали реже других выпускаются с осевым параметром, соответствующим стандартной гармошке. Однако такая продукция встречается на рынке даже от зарубежных производителей. Бренд Kermi разработал стальную модель панельного дома специально для замены старых чугунных радиаторов. Отечественная фирма «Конрад» также выпускает для этой задачи аккумуляторы — РСВ-1. Имеются образцы подходящих размеров с трубчатой ​​структурой. Но обычно в качестве ключевого параметра указывают общую монтажную высоту с учетом подключения снизу.

Высокие и узкие радиаторы

Самые высокие батареи высотой 2 м производит Verteo Plan.

Отопительные приборы этого типа привлекают потребителей тем, что вносят в интерьер элемент оригинальности. Хотя в большинстве случаев высотную модель нельзя разместить под подоконником, сама по себе она выглядит нестандартно и дает простор для дизайнерских решений. Радиатор можно покрасить, совместить с полкой или шкафом. Главное, не размещать рядом с ним материалы, выделяющие при нагревании ядовитые пары, и ответственно подойти к выбору красящего состава.

Аккумуляторы удлиненной формы из некоторых металлов практически не производятся. Здесь следует упомянуть чугун, модели из которого не превышают метра в высоту. Еще ниже биметаллические изделия – здесь пиковое значение составляет примерно 86 см. Большинство распространенных высоких блоков изготовлены из стали. Это могут быть трубчатые конструкции и панельные конструкции. Некоторые из них могут иметь высоту более 2 метров (например, Verteo Plan). Эти модели предназначены для подключения снизу. Панельные варианты имеют как ровную, так и профилированную поверхность. Многие производители данного вида оборудования предоставляют услуги по изготовлению радиаторов по частному заказу.

Низкие и плоские радиаторы

Чугунная модель с межосевым расстоянием менее 40 см

Модели с межосевым расстоянием менее 40 см считаются низкими. Этот сегмент отличается большим разнообразием продукции, так как миниатюрные аккумуляторы изготавливаются из разных материалов. Они не пользуются таким большим спросом у российских покупателей, так как радиатор нельзя заменить гармошкой без внесения дорогостоящих доработок в конструкцию системы отопления.

Среди чугунных изделий нет сверхминиатюрных моделей. Крайним вариантом является радиатор Bolton с межосевым расстоянием 220 мм и высотой установки 33 см. У других небольших чугунных устройств эти параметры находятся в районе 300-350 мм и 35-40 см соответственно.

Для устройств из алюминия минимальное межосевое расстояние составляет 200 мм. Вариантов такого размера на рынке много. Можно вспомнить фирмы Global, Sira и отечественный Rifar. Эти же фирмы выпускают невысокие биметаллические модели (высотой около 25 см). Алюминиевые модели несколько большего размера (300-400 мм) встречаются у любого производителя, выпускающего отопительные приборы. Миниатюрные, но мощные и дорогие аккумуляторы из меди или ее сплава с алюминием обычно имеют высоту 20-22 см, но есть экземпляры, выходящие за рамки низкой категории.

Миниатюрные неплоские радиаторы производства Purmo из стали. Сюда входят две модели панелей с межосевым расстоянием 15 см. Такой же или несколько больший (на 1-3 см) показатель у ряда трубных изделий. И все же для большинства стальных батарей эта величина превышает 25 см. На рынке можно найти невысокие, но длинные конструкции (до 2 метров в длину).

Самые низкие алюминиевые радиаторы

В некоторых условиях размещение даже миниатюрного радиатора в помещении нецелесообразно и противоречит нормам безопасности. В качестве примера можно привести коридоры путей эвакуации – в них не предполагается установка устройств, выходящих за поверхность стены на высоте менее 2 метров. Для таких случаев, а также для экономии места в помещении отводом будет конвектор, встроенный в конструкцию пола. Такое устройство можно назвать самым нижним радиатором. Они доступны в широком диапазоне номинальных мощностей. Они используются как единственный источник отопления или в дополнение к другому методу. Также конвекторы устанавливаются для обогрева сплошного остекления.

Бывают случаи, когда критичным (с точки зрения минимизации) параметром становится глубина, а не высота. Затем предполагается рассмотреть сегмент плоских моделей. В этом случае биметаллические и чугунные образцы не подходят из-за их большой глубины. Российский вариант из алюминия – продукт златоустовской фирмы с показателем 52 мм. Выпускаются модели на замену гармошке и низкие с межосевым расстоянием 30 см. Имеют высокую тепловую мощность. Подойдут и панельные батареи глубиной 6 см.

Выбор модели с подходящими габаритами производится с учетом внутренней планировки и назначения помещения и конфигурации существующей системы отопления. Бывают случаи, когда целесообразно выбрать радиатор с наименьшей высотой или глубиной.

Высота радиаторов отопления – стандартных, малых и избыточных как фактор выбора отопительного оборудования

Ширина, глубина и объем теплоносителя – важнейшие параметры для определения эффективности отопления. В расчетах мощности также учитывается высота радиаторов отопления, чтобы все помещения обогревались одинаково. Эти данные нужны для наиболее точных расчетов, когда нужна полная отдача теплового контура в частном доме. При ремонте важны и габаритные размеры батареи, вмонтированной в подоконник.

Производители предлагают широкий ассортимент отопительных приборов – различной высоты, ширины и длины

Содержание

• 1 Выбор параметров отопительных приборов
• 2 Выбор размера радиаторов отопления при покупке по каталогам
  • 2.1 Оценка радиатор отопления по высоте, глубине, ширине и мощности
• 3 Советы по установке теплового оборудования

Выбор параметров отопительных приборов

Производители предлагают широкий ассортимент отопительных приборов, чтобы каждый мог выбрать с наиболее подходящими параметрами для своих условий. Грамотный расчет отопления требует понимания того, как взаимосвязаны между собой размеры – ширина и высота чугунного радиатора отопления, определенный формат. Некоторые модели имеют такую ​​структуру, что их невозможно нарастить. Некоторые можно скорректировать, увеличив количество секций. Но изменить их высоту нельзя, реально только поднять декоративный щиток, чтобы заполнить нишу в подоконнике ради улучшения дизайна.

Стальной вертикальный радиатор

Размеры биметаллического или чугунного блока напрямую влияют на его мощность – общее количество тепла, выделяемого в помещение в единицу времени. По этим параметрам определяется их КПД, поэтому во все калькуляторы вводится формат радиаторов отопления – размеры по высоте и длине. Для эффективной работы чугунных батарей или биметаллических радиаторов необходимо соблюдать минимальный интервал при монтаже. Это необходимо для того, чтобы потоки теплого воздуха свободно огибали радиатор со всех сторон. Поэтому от пола остается 8-10см, от стены 5-15см, под подоконником остается около 10-15см. Ширина батареи должна закрывать нишу под окном не менее чем на 70%.

Совет! Если высота подобрана правильно, то площадь нагрева не слишком высокого радиатора будет эксплуатироваться эффективнее, чем «многосекционный», установленный вплотную.

Размеры чугунного блока напрямую влияют на его мощность

Стоит учитывать, что одинаковые по размерам, но разные по конструкции и габаритам нагревательные блоки при одинаковой температуре теплоносителя будут отдавать разное количество тепла. Это связано с тем, что они имеют разную площадь поверхности. Поэтому гладкие панели стальных теплоносителей изготавливают с определенными неровностями, а между секциями биметаллических и алюминиевых радиаторов отопления минимальный интервал установлен стандартом.

Выбор размера радиаторов отопления при покупке по каталогам

Глядя на фото радиаторов в каталогах и интернет-магазинах, несложно заметить, что многие новые модели отличаются от классических ребристых батарей по всем параметрам:

• конструктивными особенностями ;
• внутренний объем;
• площадь внешней поверхности;
• способ подключения;
• тепловая мощность;
• высота, ширина и глубина;
• количество секций;
• наличие декоративных элементов;
• основной материал для изготовления самих блоков и декоративных элементов.

Биметаллические радиаторы отопления имеют внутри стальную трубу, чугунные «гармошки» имеют «ребра». Панельные модели имеют снаружи металлический экран. При одинаковых габаритах разные предложения будут иметь разные показатели тепловой мощности. Надежную тепловую завесу, блокирующую скатывание холода из окна, не может обеспечить отопительный агрегат меньшего формата, чем предполагается. В технической документации каждой модели указаны все размеры и важные параметры, в том числе и высота радиаторов отопления.

Радиатор отопления биметаллический широкий

Внимание! Перед покупкой важно знать размер подоконника, чтобы определить, подойдут ли выбранные модели таким образом, чтобы была воздушная подушка для свободного прохода тепла.

Оценка радиатора отопления по высоте, глубине, ширине и мощности

Для правильного выбора формата обогревателя при покупке учитываются все его параметры, указанные в техническом описании модели:

1. Ширина радиаторов отопления и высота – от 200 мм до 1000 мм.
2. Глубина модели (насколько вперед выступает от подоконника или другого пространства).
3. Термический возврат (мощность).

Стандартная модель, например, на 10 секций, примерно должна обогревать 1 жилую комнату в городской квартире. Внешне одинаковые батареи, отличающиеся только высотой, соответственно будут пропускать через себя разный объем теплоносителя. Более высокий радиатор отопления имеет больше тепла, маленький не сможет работать так же эффективно.

Внимание! В квартирах и частных домах с низкими подоконниками устанавливается длинная напольная батарея – чуть более 200 см от пола.

Проект дома не всегда предполагает достаточно вместительную подоконную нишу. В этом случае используется комбинированное тепловое оборудование, либо высокие и узкие радиаторы и внушительные термопанели, монтируемые вдоль стен. Их часто можно увидеть в спортзалах, бассейнах, в кафе и на торговых площадках:

1. Тип RD с нижним подключением к отопительной установке.
2. Тип R с боковым подключением.

Низкий стальной радиатор

Низкие батареи обеспечивают хорошую тепловую завесу на панорамном оконном проеме. Просторное помещение большого метража желательно дополнительно утеплить по системе «теплый пол». Как вариант – низкие радиаторы по периметру просторного холла или гостиной. Проблема только в том, как украсить их в интерьере. Если неправильно спроектировать систему отопления и неправильно подобрать высоту радиаторов, то в некоторых местах в помещении будет холодно, а в батарее – жарко. Точно так же в квартире будут холодные и душные помещения; вам придется открыть окно зимой. Если окна потеют, а углы становятся влажными, это также связано с несоответствием недостаточной теплоизоляции поверхностей мощности нагревательного блока. Запорная арматура на радиаторе – возможность регулирования температуры в помещении.

Советы по установке теплового оборудования

При замене старых ребристых батарей важно учитывать пригодность радиаторов и коммуникаций.
