видео-инструкция по монтажу своими руками, устройство радиаторного прямого клапана, арматура, фото и цена

Установка батареи заключается не только в том, чтобы просто закрепить радиатор на стене и подключить к нему подающий и обратный трубопровод. Нужно также установить необходимую запорную арматуру, в частности запорные краны, да и терморегулятор лишним не будет.

Это повысит гибкость работы отопительной системы.

Запорные краны разных размеров

Зачем нужна запорно-регулирующая арматура при установке батареи

Вообще в эту категорию устройств стоит отнести не только краны различных типов, но и различные заслонки, задвижки. А запорная арматура для радиаторов отопления включает еще и заглушки, которые устанавливаются на отверстия в боковой части батареи.

При установке батареи желательно использовать:

• пару шаровых кранов – они пригодятся для того, чтобы быстро прекратить поступление теплоносителя в батарею. Для этого устраивается байпас, а запорная арматура устанавливаются на подающую и обратную трубу;

Байпас повысит надежность отопительной системы

• при подключении радиатора к системе может использоваться специальный запорный кран, в котором предусмотрена возможность быстро спустить воду.

Из регулирующий устройств полезным будет автоматический терморегулятор, он позволит изменять теплоотдачу каждой батареи в отдельности. Благодаря этому можно будет сэкономить на отоплении, да и в доме будет комфортнее.

Обратите внимание!. К самому радиатору подключается терморегулятор, далее идет запорный кран, затем – трубка байпаса. Только при такой последовательности работать система будет нормально.

Подробная характеристика запорной арматуры

Нормальная работа системы отопления во многом зависит от правильного выбора типа крана для конкретной задачи. Так что имеет смысл подробнее рассмотреть виды запорной арматуры и область ее применения.

Шаровые краны

Шаровый запорный клапан для радиатора отопления называется так потому, что запорная часть его имеет форму шара с отверстием посередине. А принцип его работы заключается в том, что одним поворотом рукоятки перекрывается подача воды по трубе.

Это очень полезно, например, при порыве батареи отключить подачу воды можно почти мгновенно, если бы для той же цели использовалось винтовое устройства, то времени пришлось бы потратить намного больше.

Видна шаровая заслонка с отверстием

Помимо шаровых в продаже можно найти аналоги с конусной либо цилиндрической запорной частью (такие использовались в русских самоварах). Но по эксплуатационным показателям именно шаровые находятся вне конкуренции. Конусные, например, отличаются повышенным износом.

Что же касается выбора шарового запорного крана, то учесть нужно его габариты и тип металла, из которого он изготовлен (нужно, чтобы вместе с металлом радиатора он не образовывал гальваническую пару).

Также внимание обратить нужно на размер отверстия в запорной части:

• полнопроходные – в них диаметр отверстия в точности соответствует внутреннему диаметру самой трубы. Благодаря этому после установки в открытом состоянии он не снижает объем воды, поступающей в батарею;

В полнопроходной модели отверстие в шаре равно диаметру трубы



• стандартные – в них диаметр отверстия примерно на 20% меньше, чем внутренний диаметр трубы. При использовании такой модели получим снижение теплоотдачи радиатора на 10-15%;
• неполнопроходные – за счет малого отверстия в шаре расход жидкости снижается примерно вдвое.

Обратите внимание! Учитывая это, для установки перед батареей следует применять только полнопроходные запорные устройства.

Что касается того, как выглядит устройство запорного клапана для радиатора, то в разрезе будет виден металлический шар и прокладка, которая обеспечивает герметичность в закрытом состоянии. Сравнительно недавно на рынке появились полимерные запорные краны, они подойдут для установки на любой радиатора вне зависимости от того, из какого материала он изготовлен.

Устройство шарового крана



Обратите внимание! Модели с корпусом из пластика по прочности совсем немного уступают металлическим. Но вот толщины из больше, это нужно учитывать при выборе.

Более традиционными можно считать металлические краны. Обычно используется либо латунь, либо сплавы с ее участием, так что проблем с сочетанием металлов быть не должно.

Рабочих положения у него всего лишь 2, поэтому он и относится к классу «запорная арматура». В продаже можно найти и 3-ходовые краны, их также можно использовать при подключении радиаторов. Все отличие заключается в том, что рабочих положения 3, и поток воды может направляться в одном из двух направлений.

Трехходовой кран несколько сложнее, чем обычный

Цена таких устройств невелика, а учитывая гибкость работы отопительной системы, дополнительные расходы оправданы.

Запорный клапан

Подобная категория устройств может применяться для подключению радиаторов отопления (в 2-трубной отопительной системе). Благодаря своей конструкции клапаны, как и шаровые краны позволяют быстро перекрывать поступление воды в батарею, при этом работу отопительной системы прерывать не нужно. Также они могут использоваться для удобного слива воды из отопительного прибора или заполнения его жидкостью.

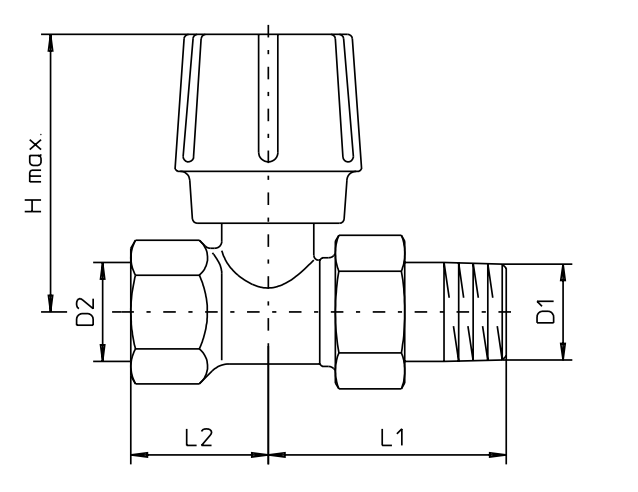

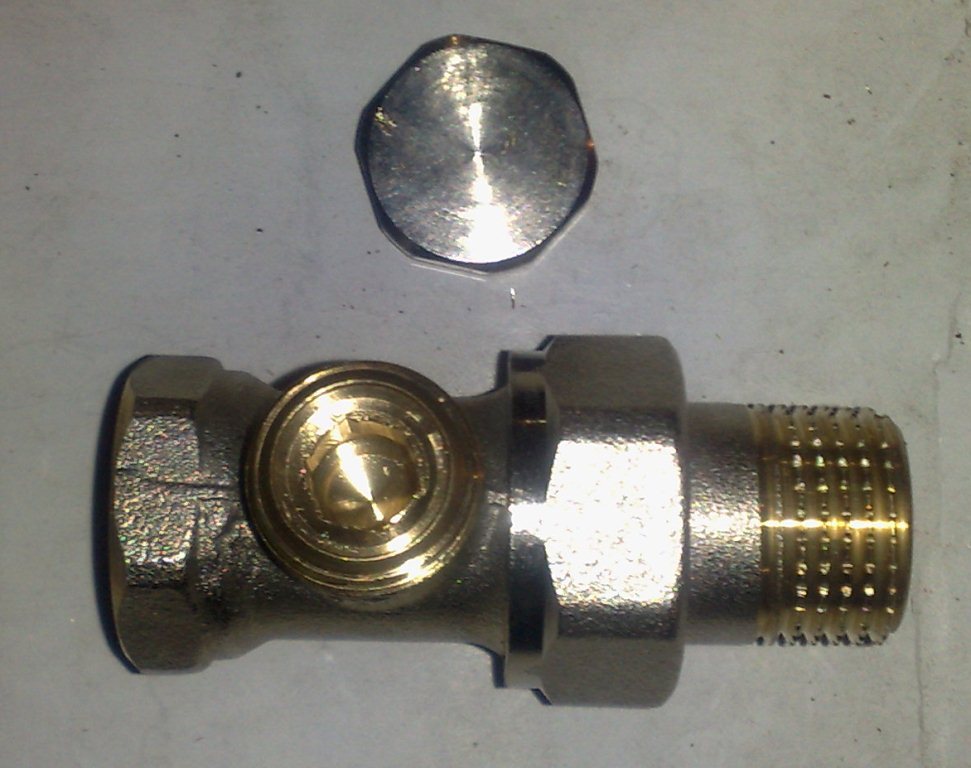

Простой запорный клапан

Обратите внимание! Радиаторный прямой запорный клапан в базовой комплектации не предусматривает установку дренажного крана. Но полезное дополнение всегда можно приобрести отдельно.

Что касается целесообразности покупки, то с технической точки зрения нет никакой разницы ставить на обратку шаровый кран либо выбрать все-таки запорный клапан. Если на подающей трубе стоит хотя бы простенький терморегулятор, то оба варианта будут работать одинаково.

Но отличия в конструкции шарового крана и запорного клапана все же есть. Первый может находиться только в открытом/закрытом положении, а вот клапан под шестигранник может регулировать расход теплоносителя.

Схема спуска воды из радиатора

Существенные отличия есть во внешнем виде. Шаровые краны выпускаются с хорошо заметной красной «бабочкой», а вот радиаторный запорный клапан выглядит намного лучше.

На нем нет вентиля для поворота, так что он не будет сильно выделяться на фоне труб и самой батареи. Стоимость его повыше, чем у шарового крана, но учитывая, что система отопления делается не на 1 год, можно и потратиться.

Дренажный клапан, использующийся для слива воды из радиатора, устанавливается на запорный клапан. При повороте его специальной рукояткой подача воды в радиатор перекрывается.

Установка запорного крана

Весь процесс занимает всего несколько минут, выполнить все работы можно своими руками, без помощи специалистов. Нужно только не торопиться, например, небольшой перекос при установке крана на трубу может обернуться серьезной протечкой в отопительный сезон.

Производители выпускаются запорную арматуру с несколькими типами соединений. В продаже можно найти краны для сварного соединения, фланцевого, муфтового. Неразъемный тип стыка нельзя порекомендовать ввиду сложностей с ремонтом в будущем, фланцевый тип стыка используется только на промпредприятиях, а в быту предпочтение отдают разъемным соединениям.

На фото – пример комбинации наружной и внутренней резьбы

Чаще всего применяют краны с накидной гайкой или американкой, герметичность обеспечивается высокая, а трудоемкость минимальная.

При этом больше внимания нужно на подготовительном этапе:

• нужно определиться с типом резьбы. Краны могут быть как муфтовыми, так и с наружной резьбой или комбинированными, выбирать нужно исходя из типа резьбы на трубе;
• тип ручки также играет значение. Если труба идет близко к стене, то нужно выбирать только вариант с бабочкой, длинная рукоятка просто будет упираться в стенку.

Выбрать подходящий вариант не составит труда

Инструкция по установке состоит из нескольких действий:

• выбирается место установки крана;
• проверяется ход рукоятки;
• далее выполняется резьбовое соединение. Обязательным является использования подмотки для дополнительной герметичности соединения;

ФУМ лента гарантирует надежность резьбового соединения

Обратите внимание! Допускается на горизонтальной трубе отклонять рукоятку от вертикали на 45ᵒ. Так что стык можно не докручивать до конца, а немного отвернуть кран в сторону, чтобы удобнее было им пользоваться.

• завершающий этап – проверка стыка на предмет протечек.

Подведение итогов

Несмотря на то, что радиатор отопления, в принципе, предмет самодостаточный, забывать о запорно-регулирующей арматуре нежелательно. Использование простейших шаровых кранов и клапанов позволит сделать работу системы отопления более гибкой и гарантирует комфорт в доме на протяжении всего отопительного сезона.

На видео в этой статье показан процесс установки шарового крана.

Клапан для радиатора отопления: основные разновидности, назначение

На чтение 5 мин Просмотров 120 Опубликовано 11.12.2019 Обновлено 30.11.2019

Системы отопления, которые в качестве теплоносителя используют жидкость, оборудуют приспособлениями для увеличения или уменьшения подачи воды в трубах и нагревательных элементах. Регулирующими устройствами здесь выступают различные краны и клапан для радиатора отопления. С их помощью достигается плавность изменения температуры в обогреваемом помещении.

Функции клапана для отопительной батареи

Клапаны для регулировки температуры на батареи отопления

Необходимость применения вентилей обусловлена двумя причинами:

• Достижение комфортной температуры в комнате невозможно без контроля нагрева радиаторов.
• Системы, в которых отсутствует какая-либо регулировка, являются энергозатратными.

В первом случае за счет встроенного внутрь термостата удается в автоматическом режиме включать и выключать нагревательные элементы. Экономия достигается благодаря тому, что котел разогревает не весь объем теплоносителя, а только ту его часть, которая в данный момент циркулирует.

Разновидности запорной арматуры

Система отопления вне зависимости от вида котла предполагает оборудование ее магистралей несколькими типами вентилей для батарей отопления. Это обусловлено тем, что такого рода изделия не являются универсальными. Поэтому желание сэкономить и поставить более дешевый шаровый кран вместо специального регулировочного приводит к неэффективной работе оборудования и лишним трудозатратам на его обслуживание.

Нужно знать четыре принципа построения отопительного контура, чтобы стал понятен смысл применения в каждом его звене определенного элемента:

• Линии должны быть сбалансированы между собой – иметь приблизительно одинаковое сопротивление теплоносителю.
• Отдельные нагревательные элементы необходимо снабдить регулировочным механизмом.
• При аварийных ситуациях или проведении техобслуживания батарей нужно обеспечить возможность оперативно их снять.
• Должна быть предусмотрена возможность удаления воздуха из контура.

Полуоборотные краны шарового типа

При резком закрытии полуоборотный клапан может привести к гидроудару

Самые простые по конструкции изделия, которые состоят из запорного механизма шарообразной формы со сквозным протоком. Управление осуществляется при помощи рукояти, воздействующей на шар через шток. Полуоборотными устройства называются, так как для полного перекрытия водяного потока достаточно повернуть ручку на 90 градусов. Краны могут быть изготовлены из стали, покрытой никелем, либо бронзы и ее сплавов.

Полуоборотная запорная арматура шарового типа имеет один существенный недостаток – при быстром перекрытии потока в оборудовании с высоким внутренним напором происходит гидроудар, который может привести к разрушению линии. Во избежание аварий конструктивно должен быть предусмотрен гидроаккумуляторы для гашения удара.

Клапаны ручной регулировки для развоздушивания отопителей

Кран Маевского для стравливания воздуха из батареи

Кран Маевского – это устройство механического действия, которое призвано выводить воздух из батарей. Для решения проблемы вентиль встраивают вверху батареи напротив подающей трубы.

Изделие состоит из таких частей:

• корпус в латунном исполнении;
• задвижка игольчатого типа, имеющая шлиц под отвертку и шестигранную головку под ключ;
• пластиковый кожух с отверстием для отвода воздуха.

Удаление воздуха проводят путем откручивания игольчатой задвижки до момента просачивания сквозь отверстия воды.

Вентили балансировочные

Регулирующие элементы этого типа разработаны для создания равномерной пропускной способности в линиях сложной отопительной системы. Как пример можно привести многоэтажные здания. Без балансировочных кранов теплоноситель будет циркулировать по закону наименьшего сопротивления и прогревать, в основном, батареи на нижних этажах. По правилам такую запорную арматуру устанавливают на входе подающей трубы и на выходе обратки.

Вентили термостатические для радиаторов

Приборы этого типа в конструкции имеют два основных модуля – головку термостатического действия и механический клапан. Изделия могут быть исполнены из бронзы и ее сплавов, а также нержавейки. Внутри устройства происходят следующие процессы:

• Температура в комнате воздействует на рабочую среду, в которой присутствует чувствительный компонент.
• Последний имеет свойство изменять свои линейные размеры.
• При расширении элемент он давит на шток и перекрывает канал движения теплоносителя.
• При сжатии происходит обратный процесс.

Терморегулятор прямого действия с возможностью установки температуры

Клапаны бывают однотрубной и двухтрубной конструкции. Также по типу управления различают:

• конусные термовентили для радиатора отопления ручного регулирования, в которых поток теплоносителя перекрывают и отпускают ручкой регулятором;
• полуавтоматические устройства прямого действия – в них оператор задает температуру срабатывания на механической шкале, а механизмом управляет термоголовка;
• автоматические приборы со встроенным электронным терморегулятором, где можно заложить определенную программу работы.

В качестве сливных кранов можно применять любые вентили – шаровые, барашковые и заслонки. Чтобы удалить воду из нагревательного элемента, допустимо слить ее через клапан нижнего подключения радиатора.

Правила применения и монтажа термоклапанов для отопления

Для обычных систем отопления применяются двухтрубные термостатические краны

При выборе типа регулировочного вентиля для системы отопления и способа его установки отталкиваются от следующих условий:

• Для систем обычного построения, где используются две трубы и циркуляционные насосы, применяют простые двухтрубные термостатические краны для радиатора.
• Для гравитационных контуров с одной трубой – однотрубные устройства с повышенным пропускным каналом.
• Учитывают направление поступления теплоносителя – сверху или с нижнего канала.
• Клапан запорный для радиатора монтируют на расстоянии 60-40 см от нижней точки комнаты.
• Направление подключения запорной арматуры выбирают в соответствии с маркировкой движения потока на корпусе.

Для обеспечения герметичности резьбового соединения в труднодоступных местах, где сложно применить ФУМ-ленту, можно использовать специальные трубные термостабильные силиконы.

Среди известного на рынке продукта для регулировки отопителей можно назвать: итальянские изделия RBM и ICMA, устройства немецкой компании PROFACTOR, китайские термовентили UNO New.

Клапан для радиатора отопления │ настройка, модификация

Такой клапан необходим для регулирования работы радиатора отопления в автоматическом режиме. По мере достижения в помещении или его части заданной температуры перекрывает подачу теплоносителя, по сути — запорный кран. При правильной установке позволяет обеспечить желаемый климат с точностью до 1°С. Могут работать с жидкостью до 110°С и давлением до 10 бар в помещениях любого назначения вне зависимости от их площади.

Наличие этих устройств делает работу отопительной системы максимально эффективной, экономит топливо. Могут иметь самостоятельное управление от собственной термоголовки или выполнять команды внешнего датчика, термостата или контролера. Имеют следующие модификации.

• Прямая или угловая формы корпуса.
• Предназначенные для двух- и однотрубной схем отопления.
• Оснащенные индивидуальной термоголовкой или выносным датчиком.
• Имеющие собственную регулировку. Более дорогие подключены к центральному пульту.
• Управляющие работой отдельного радиатора, циркуляционного насоса, отопительного котла.

Методы, по которым избирается и устанавливается термостатический клапан для радиатора отопления, зависят от конкретных условий, целей и бюджета.

Большие помещения, имеющие отдельные отопительный котел и/или насос подачи теплоносителя Клапан для радиатора

На складе или в мастерской, где стены заняты стеллажами, станками и верстаками, обычно отсутствуют радиаторы отопления, а система выполнена в виде проходящих по периметру труб большого диаметра. При такой ситуации рациональна установка термостатического клапана на насос или котел. Хорошо подойдут модели с выносным, до 15-ти метров, датчиком, который размещается ближе к центру помещения или в той его части, где требуется создать микроклимат.

• Если осуществляется регулировка котла, то контролирующее устройство монтируется на трубе возврата перед отопительным агрегатом. При такой схеме по мере прогрева помещения к отопителю будет подаваться меньше жидкости.
• В случае, когда удобнее ограничить насос, клапан устанавливают на выходе из этого агрегата. Такой метод снизит скорость циркуляции воды или антифриза, что позволит автоматике котла уменьшить мощность работы нагревателя.

Маленькие хозяйственные площади Запорный клапан для радиатора отопления

В кладовке или чулане достаточно иметь простейший запорный клапан радиатора отопления, который будет полностью отключать обогревательный прибор по достижении в помещении заданной температуры. Настройка такого приспособления производится в процессе установки. Монтируется на отвод от подающей магистрали перед батареей.

Ванная комната и кухня

Здесь требуется особая тщательность подбора и расположения элементов обогрева. Тепло, поднимающееся от горячей воды, раскаленная сковорода, кипящая кастрюля. Все это создает большой перепад температуры между верхней и нижней частями помещения.

• Отопительный элемент должен быть размещен так, чтобы обеспечить свободный ток воздуха по всему обогреваемому объему. При отсутствии такой возможности, что может быть обусловлено наличием сантехнических приборов или крупной бытовой техники, уделите большее внимание самым ответственным местам.
• Используйте регулировочный клапан для радиатора отопления с выносным датчиком, который нужно разместить на высоте порядка полутора метров от пола подальше от крана, смесителя, печки, задней стенки холодильника и другого оборудования, выделяющего тепло.

Жилые комнаты

Самый ответственный участок. Мы существуем в этих помещениях. Одно и то же пространство служит разным целям. Можем сидеть одетые за письменным столом или спать в постели. У каждого человека есть свой, любимый, уголок дома, личные требования к комфорту. Для создания таких зон индивидуальная настройка термостатического клапана радиаторного отопления будет незаменимым средством создания уюта.

• Если комната оборудована несколькими источниками тепла. Есть возможность направить воздушные потоки от каждого из них с помощью мебели. Владельцы стараются не менять своих привычек. Будет разумным использовать механизмы с термоголовкой и собственной регулировочной ручкой.
• По мере пользования устанавливается наилучший температурный режим для каждой зоны. Хотя такой метод требует наибольшего количества времени взамен будет получена наивысшая степень комфорта.
• Людям, любящим переезжать из одной комнаты в другую или переставлять мебель, изменяя при этом назначение частей помещения, больше подойдет клапан радиатора отопления с удаленным датчиком, позволяющим наиболее быстро наладить оптимальный микроклимат в разных частях комнаты.

Комплекты для управления отоплением

Удобные, но дорогие системы. Разнообразные по сложности автоматические системы управления. Могут позволить контролировать работу каждого элемента схемы одним пультом. Пользователь только задает желаемую температуру каждому датчику. Автоматика увеличивает или уменьшает подачу теплоносителя к каждой батарее самостоятельно. Если бюджет позволяет — такое решение будет наилучшим, как с точки зрения комфорта, так и относительно нагрузки на оборудование.

Критерии выбора Клапан запорный для радиатора

Клапан запорный для радиатора, какого бы вида он ни был, имеет основную характеристику — пропускная способность. Этот показатель должен обеспечить подачу достаточного количества теплоносителя к батарее при условии полностью открытого канала.

Измерьте диаметр труб, подведенных к вашим отопителям. Учтите, что на них может быть несколько слоев краски, иных покрытий. Если цифра не превысит 22 мм, а количество секций не более 15-ти, то подачу обеспечит любой клапан. В противном случае сначала выясните причины, по которым были установлены более мощные носители.

Основные принципы установки

У любой системы отопления есть направление течения теплоносителя. Клапан регулировочный для радиаторов по принципу работы не что иное, как запорный кран. Его всегда следует монтировать на входе в батарею. Таким образом будет изменяться количество поступающей к обогревателю воды или антифриза, соответственно увеличиться или уменьшится теплоотдача этого устройства.

Если регулятор будет стоять за радиаторными секциями будет сужаться выходной канал, при этом давление подачи останется на прежнем уровне. Такой дисбаланс может привести к образованию нежелательных завихрений в коммуникациях.

Монтируя устройство нужно помнить главное правило — чем больше стыков, тем выше риск течи. Чтобы избежать подобных неприятностей и облегчить процесс их устранения примите следующие меры. На магистралях подачи и возврата в каждой точке подключения устанавливайте свой запорный кран. Эта мера даст возможность демонтировать, в случае ремонта или замены, не только клапан для радиатора отопления, но и собственно батарею.

Помните, что в квартирах чаще всего проходит несколько стояков у которых ток теплоносителя может быть направлен в разные стороны.

Хотя цены на описанную технику не высокие, но деньги на дороге не валяются. До покупки хорошо продумайте какой именно клапан на радиатор отопления будет рационально использовать в каждом конкретном месте. Составление такого плана экономит средства, облегчает работу и улучшает конечный результат.

Краны для радиаторов отопления: какие лучше, как поставить?

Казалось бы, чего проще – подобрать и установить краны для радиаторов отопления в частном доме или квартире. Но представленный в торговой сети ассортимент радиаторной арматуры неожиданно широк, что ставит в тупик рядового обывателя, не разбирающегося в вопросах водяного отопления. Отсюда и цель данной статьи – помочь разобраться людям, какие краны надо ставить на батареи и для чего они служат в отопительных системах различных типов.

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

1. Полное отсечение отопительного прибора от системы.
2. Ограничение протока теплоносителя через батарею.
3. Изменение расхода теплоносителя в зависимости от внешних условий.
4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире. Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры.

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
2. Балансировочные вентили для радиаторов – прямые и угловые.
3. Вентили регулировочные с термоголовками (термостатические клапаны).
4. Спускные воздушные краны – автоматические и ручные.

Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

Установка шаровых кранов на батареи

Обычный шаровой кран предназначен только для переключения в 2 положения: «открыто» и «закрыто». Регулировать протекание теплоносителя через радиатор с его помощью нельзя, только перекрывать. Ниже на рисунке представлена простая схема подключения отопительного прибора с этим видом арматуры:

Предлагаемая схема – лучший вариант нерегулируемого подключения радиатора к стоякам центрального отопления в квартире. Балансировать ее вам все равно не придется, а ставить термостатический клапан бессмысленно из-за плохого качества теплоносителя. Вместо шарового крана на выходе также практикуется монтаж так называемого запорного клапана, его отличие лишь во внешнем виде.

В зависимости от компоновки приборов и труб отопления можно подобрать угловой кран для радиатора с декоративным покрытием или без такового. Также при выборе изделия рекомендуется обращать внимание на рабочее давление, указанное на корпусе изделия или в его паспорте. Оно должно соответствовать давлению в отопительной сети многоквартирного дома.

Совет. Выбирайте для монтажа на радиатор хорошие краны из толстостенной латуни и соединением с накидной гайкой – американкой. Она позволит быстро отсоединить подводки без вращения элементов. На однотрубном стояке не забудьте установить байпас с небольшим смещением в сторону от основной трубы.

Балансировочный вентиль

Вентиль для регулировки отопления по конструкции отличается от обычного шарового тем, что может плавно перекрывать проходное сечение за несколько оборотов. Причем после балансировки положение вентиля можно зафиксировать, дабы никто случайно не нарушил настройки. Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:

Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением. Кстати сказать, принцип монтажа арматуры при однотрубной схеме остается таким же. На подающей подводке ставится обычный шаровой, а на обратной – регулировочный кран. В том случае, когда в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:

Принцип подбора изделий – такой же, как в предыдущем разделе. Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки. Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия.

Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

Использование вентилей с термоголовками

Это самые лучшие краны, которые только можно поставить на радиаторы в системе отопления частного дома. Настроенная на определенную температуру воздуха, термоголовка воздействует на шток клапана, заставляя его открывать или закрывать свое проходное сечение. Таким образом происходит автоматическое количественное регулирование теплоносителя, проходящего через отопительный прибор.

Термостатический клапан устанавливается на подающей подводке к батарее, а на обратной ставится блансировочный вентиль. Ошибочно считать, что балансировка системы будет автоматически осуществляться  термоголовками, вентили нужны в любом случае. Установка вместо них обычных шаровых кранов допускается при централизованном отоплении либо в системах с попутным движением теплоносителя (петля Тихельмана). Но регулировать расход теплоносителя с помощью шарового крана недопустимо, да и не получится.

Совет. Большинство моделей термоклапанов имеют режим механической блокировки проходного сечения. Если вам достались изделия без подобного режима, то для обслуживания батареи придется поставить дополнительный отсекатель, как это изображено на схеме:

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат. Больше информации о гарнитуре показано на видео:

Заключение

Какие поставить краны для радиаторов отопления, зависит от конкретных условий в каждом отдельно взятом случае. Когда не нужно никакое регулирование, то достаточно подключить отопители через простую запорную арматуру, она будет работать только на отключение прибора. Балансировка или автоматическое управление температурой в доме потребуют установки соответствующих вентилей.

Запорные клапаны для радиаторов отопления

Любой стандартный радиаторный клапан конструктивно состоит всего из нескольких основных элементов. Ими являются – изготовленный из латуни или нержавеющей стали корпус, запорный механизм, герметизирующая изоляция, а также поворотный регулятор. В большинстве своем, данные устройства монтируются на входах в радиаторы – на подающих трубах. А на их выходных патрубках ставятся обычные запорные краны без регулирующих функций, которые стоят немного дешевле. Впрочем, при желании установить клапаны для радиаторов можно и выходе из нагревательных приборов, поскольку это без проблем позволяет делать их широкая функциональность. Главное – чтобы они были оснащены удобными регуляторами и являлись надежными.

При этом, классификация клапанов для батарей отопления делит их на 4 вида, исходя из способов подключения к коммуникациям:

• Прямые клапаны для радиаторов – характеризуются линейным расположением входных и выходных отверстий, благодаря чему используются для подключения к батареям трубопроводов, подведенных к ним сбоку, или прямо из полов. Это вид арматурных элементов является самым дешевым и универсальным, так как может применяться и для других соединений, но только с использованием разных фитингов;
• Угловые клапаны для радиаторов – характеризуются наличием изогнутых под прямыми углами корпусов, благодаря чему используются для подключения к батареям трубопроводов, выведенных непосредственно из стен. Это вид арматурных элементов смотрится максимально эстетично, поскольку не требует монтажа дополнительных фитингов, также уменьшающих надежность отопительной системы;
• Угловые осевые клапаны для радиаторов – характеризуются наличием изогнутых под углами корпусов, благодаря чему их штоки находятся на одной оси с радиаторными патрубками. Это вид арматурных элементов обычно используется при нижнем, боковом или диагональном подключении батареи из пола или со стены, но, довольно сложные формы делают их несколько более габаритными, чем их аналоги;
• Угловые двухплоскостные клапаны для радиаторов – характеризуются наличием трехлучевых корпусов, благодаря чему оси их штоков оказываются перпендикулярны осям радиаторных патрубков. Это вид арматурных элементов обычно используется при подключении батарей из пола или плинтуса, а также может быть правым и левым – в зависимости от стороны присоединения к нагревательному прибору.

Кроме того, нельзя не отметить, что рассматриваемые элементы запорно-регулирующей арматуры могут оснащаться разными вариантами резьбы, самым популярным типом которой является так называемая «американка» с накидной гайкой и разъемным соединением.

Запорная арматура

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии.

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя.  В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорно-регулирующая арматура

Помимо запирающих функций, предотвращающих аварийные ситуации на контуре, арматура может использоваться для регулирования подачи теплоносителя. Выделяют отдельный диапазон запорно-регулирующей арматуры, при использовании которой в контуре, можно плавно регулировать температуру теплоносителя, стабилизировать давление в контуре, а также контролировать направление циркуляции воды в системе.

Арматура запорно-регулирующего типа представлена следующими элементами:

• балансировочный клапан;
• обратный клапан;
• подпиточный клапан;
• термоклапан;
• сбросной клапан;
• перепускной клапан системы отопления.

Балансировочный клапан

Монтажники используют балансировочный клапан для системы отопления в целях балансировки нескольких гидравлических контуров. Данный механизм позволяет повысить эффективность работы системы отопления, поскольку помогает четко контролировать допустимый расход теплоносителя. Грамотно подключенный балансировочный клапан для системы отопления принцип работы которого состоит в равномерном распределении теплоносителя по всем участкам системы с помощью специального клапана, может полноценно функционировать в сложных условиях. В частности, клапан выдерживает сильные скачки давления в контуре и высокую скорость циркуляции теплоносителя по трубам.

По конструкции, балансировочный клапан для системы отопления цена которого составляет около 150 долларов для модели прямого действия, состоит из нескольких ключевых элементов:

1. корпус из стали, латуни или силумина;
2. мембранная перегородка;
3. фиксатор положения;
4. индикатор затвора;
5. патрубок;
6. измерительная диафрагма.

Обратный клапан

Данный тип регулирующей арматуры позволяет предотвратить гидроудары и повышает надежность системы. Как можно понять из названия арматуры, клапан не допускает обратный ток теплоносителя в системе. Для оптимального сочетания с контуром, необходимо подобрать клапан с соответствующим диаметром внутреннего сечения. Конструкция устройства довольно проста – главный элементом клапана является пружина, которая удерживает шток и закрывает его в случае возникновения аварий на контуре. Более подробно про обратный клапан можно прочитать в нашей статье «Зачем необходим обратный клапан для отопления».

Подпиточный клапан

Для того чтобы циркуляция теплоносителя была эффективной, в контуре должно присутствовать оптимальное количество воды или антифриза. Поэтому подпиточный клапан для системы отопления является обязательным элементом любого контура. Этот тип арматуры позволяет компенсировать возможные потери теплоносителя, обусловленные применением кранов Маевского, спусковых клапанов или наличием протечек в отопительных приборах.

Функция, которую выполняет клапан подпитки системы отопления, состоит в том, чтобы контролировать количество теплоносителя в контуре и по необходимости восполнять его.

Лучше всего использовать в контуре клапан автоматической подпитки системы отопления, который оснащен редукционным механизмом и специальной мембраной, находящейся под давлением теплоносителя.

При понижении давления в контуре – теплоноситель не оказывает давления на мембрану, шток, толкаемый пружиной, падает и открывает просвет в седле. В результате контур подпитывается из водопровода до тех пор, пока давление в системе не нормализуется.

Термоклапан

Регулирующий термоклапан для радиатора отопления является одним из самых эффективных видов арматуры. Клапан позволяет увеличить функциональность контура и сделать процесс обогрева простым, комфортным и рациональным. Он может быть автоматическим и механическим. Механический термоклапан для отопления состоит из двух основных деталей. Это термоголовка и клапан. Автоматический аналог имеет более сложную конструкцию.

Для автоматического термоклапана характерно наличие следующих элементов:

• термодатчик встроенного или выносного формата;
• программатор;
• автоматическая система управления.

Автоматический термоклапан регулирует температуру в контуре согласно настройкам, заданным пользователем предварительно. Это устройство имеет довольно высокую стоимость и позволяет максимально оптимизировать работу системы.

Сбросной клапан

Если давление в системе превысит норму, то неизбежен риск аварий, повреждений контура и даже взрыв котла. В виду этого монтажники используют клапан сброса давления в системе отопления, который в случаях аварии или перегрева теплоносителя не допустит скачков давления. Выбирая место для установки арматуры данного типа, следует учитывать, что наибольшая вероятность роста давления теплоносителя возникает в котле в результате перегрева теплоносителя.

Даже современные модели котлов, в которых установлен газовый клапан для котла, не застрахованы от аварийных ситуаций на сто процентов. Рекомендуется устанавливать сбросной клапан для отопления как можно ближе к котлу, на трубопроводе подачи. Выбирая модель, стоит обратить внимание на клапаны, оборудованные дополнительными опциями в виде манометров и воздухоотводчиков. Такие клапаны более надежны и практичны.

Перепускной клапан

Данный вид арматуры используется для нормализации разницы давления между подачей и обраткой. Обязательно использовать перепускной клапан системы отопления в контурах с подключенными термоклапанами. Эти устройства способствуют созданию перепадов давления на определенных ветках контура и приводят к снижению эффективности системы обогрева. Перепускные клапаны нормализуют разницу в давлении, и возвращают контуру производительность и эффективность.

Запорная арматура для системы отопления представлена широким спектром устройств различного назначения. Однако выбор конкретного типа арматуры должен производиться в соответствии с проектом отопления, разработанным для конкретного здания. Такие меры обусловлены тем, что в каждом доме установлены разные типы трубопроводов и отопительных приборов, исходя из спецификации которых, и должен производиться индивидуальный подбор арматуры.













Наш магазин предоставляет весь спектр оборудования и арматуры

для монтажа автономного отопления и водоснабжения.

О наличии товаров на складе, а так же по другим вопросам,

звоните нам по номеру +7(495)799-75-11.

Мы работаем с понедельника по пятницу с 10 до 18 часов.

On line заказ, доступен в круглосуточном режиме.







Обратный клапан для отопления: принцип работы и типы

Чтобы простимулировать систему отопления на работу с оптимальной эффективностью, важно правильно подобрать все компоненты для контура, начиная выбором оптимального котла и заканчивая приобретением необходимой трубной арматуры. Несмотря на разницу в стоимости, конструкции и назначении, каждый элемент в контуре осуществляет определенные функции, и некорректный подбор любой детали может привести к выходу из строя всей системы отопления.

Зачем нужен обратный клапан?

Одним из обязательных элементов любой системы является клапан обратный для отопления, который используют в контуре для регулирования направления циркуляции теплоносителя. Покупателям доступны на рынке различные модели, которые отличаются по способу использования и конструктивным особенностям. Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей.

Принцип работы

Функциональный обратный клапан для отопления купить который можно в строительном магазине, хоть и отличается по конструкции в зависимости от модели, но все же может иметь одну общую деталь с другими приборами. Это – пружина. Она закрывает затвор и является исполнительным механизмом. Сжатие пружины происходит в тот момент, когда условия в системе выходят за рамки приемлемых параметров. Важно подобрать клапан, имеющий упругость и массивность пружины, которые будут соответствовать конкретным условиям системы.

Пружина позволяет держать клапан закрытым. Такое состояние устройства считается нормальным. В процессе тока теплоносителя по системе происходит создание давления, которое помогает жидкости открыть обратный клапан для отопления с естественной циркуляцией и пойти дальше по трубопроводу. О схемах подключения отопления можно прочитать здесь.

Если произойдет непредвиденная ситуация – авария на трубопроводе, гидроудар и пр., то поток не сможет изменить направление движения, поскольку клапан обратный гравитационный для отопления отреагирует на прилив в корпусе и не позволит воде вытечь обратно. Это запорное устройство имеет элементарную конструкцию, но при этом помогает избежать серьезных проблем на контуре.

Типы клапанов

Согласно проектам, подача и обратка в системе отопления могут оборудоваться клапанами разного типа. Они классифицируются по нескольким критериям. Для начала стоит обратить внимание на металл, из которого изготовлен клапан, ведь это отражается на особенностях эксплуатации запорной арматуры. Наиболее востребованными в системе отопления являются клапаны, изготовленные из стали, латуни и чугуна.

Тарельчатый клапан

Отличаются приборы и по особенностям конструкции. В частности, обратный клапан для отопления схема монтажа которого обсуждается в индивидуальном порядке, может иметь тарельчатую конструкцию. Такой прибор характеризуется наличием диска, который перекрывает сечение в контуре при изменении условий в системе. Диск входит в специальное седло с эластичным уплотнителем, а изнутри присоединяется к штоку, свободно перемещающемуся по втулке. Предотвращение паразитных токов в системе может быть осуществлено с использованием проточного или подъемного тарельчатого клапана.

Шариковый клапан

Также существует обратный шариковый клапан для отопления, который мало чем отличается от рассмотренного выше тарельчатого аналога. Кардинальным отличием в конструкции является использование в качестве механического исполнительного органа не диска, а шарика. Он может быть изготовлен из алюминия или каучука и при срабатывании пружины в случае изменения тока воды, шар попадает в седло и закрывает проходное сечение, не позволяя теплоносителю циркулировать в обратном направлении.

Данные клапаны разработаны для установки в стандартных отопительных системах. Однако если в контуре задействованы трубопроводы большого диаметра, то тарельчатый и обратный клапан шаровый для отопления, не смогут гарантировать эффективную защиту.

Двухстворчатый клапан

Специально для труб большого диаметра инженеры спроектировали двухстворчатый клапан. Им может оборудоваться подача и обратка в системе отопления, при этом принцип работы устройства сохранен тот же.

Клапан, оснащенный двумя створками, при нормальных условиях среды открывается от давления теплоносителя.

В случае аварий прибор закрывается створками, которые предотвращают неправильный ток воды. Проходное сечение такого клапана перекрывает специальная ось, к которой и крепятся створки. Стоит отметить, что этот тип запорной арматуры считается самым надежным, поэтому его можно использовать в системах с высоким давлением.

Лепестковый клапан

В системах отопления может быть использован обратный клапан для отопления лепестковый, который также называют гравитационным клапаном. Он оборудован пружиной с малой упругостью, поэтому имеет низкое сопротивление. Некоторые модели и вовсе не оснащаются пружиной, а в процессе работы используют явления, вызванные силой тяжести и давлением потока. Конструкция клапана дополняет подпружиненная створка с уплотнителем, закрепленная в верхней части сечения на оси. Данный клапан может работать лишь при горизонтальном монтаже.

Монтаж обратного клапана в системе отопления

Решая, нужен ли обратный клапан в системе отопления, собственник должен понимать, что это устройство устанавливается не по личной прихоти, а в соответствии с требованиями проекта. Если схема контура предполагает что будет установлен клапан обратный в системе отопления, то его обязательно необходимо грамотно монтировать. Такой тип арматуры, как обратный клапан для отопления цена которого не отличается дороговизной, обычно монтируют в процессе обвязки котла трубопроводом.

Установка клапанов подразумевает монтаж арматуры, которая подобрана по рабочему давлению и температуре теплоносителя.

Также стоит помнить, что положение клапана в системе должно соответствовать рекомендациям производителя, которые можно найти в техническом паспорте изделия. Схема установки клапанов разрабатывается в процессе разработки проекта системы отопления.

Установив электромагнитный клапан для отопления, собственник сможет решить сразу несколько проблем. Во-первых, он защитит контур от аварий, а себя – от непредвиденных расходов, связанных с ремонтом системы. Во-вторых, корректно подобранный и подсоединенный клапан позволит системе работать на пике своей производительности. В-третьих, клапан позволяет различным отопительным приборам в системе взаимодействовать более согласованно. Поэтому гравитационный обратный клапан для отопления купить могут ответственные и рациональные собственники недвижимости, которые обращают внимание на детали и выбирают лучшие решения для своего дома.

воды – Каков принцип работы запорных клапанов?

Сценарий: отопление было выключено всю ночь. Во всем доме холодно. Сейчас 5:30 утра, и у вас включается отопление.

Каждый термостатический вентиль в вашем доме полностью открыт, потому что рядом с каждым термостатическим вентилем очень холодно. Если у вас все затворы полностью открыты, куда пойдет горячая вода из котла? Ответ: поток через каждую трубу будет пропорционален сопротивлению. Более короткая труба = меньшее сопротивление, поэтому большая часть горячей воды будет проходить через радиатор, ближайший к котлу, некоторая часть будет проходить через радиатор дальше от котла и (относительно) немного пройдет через радиатор, наиболее удаленный от котла.

В конце концов температура в ближайшей к котлу комнате нагреется, термостатический клапан закроется, и в следующую ближайшую комнату будет поступать наибольший поток. И это будет продолжаться до тех пор, пока во всех комнатах не будет желаемой температуры.

Запорные щитки позволяют вам почти закрыть вентиль на радиаторе, ближайшем к котлу. Это увеличивает сопротивление потоку через эту трубу, компенсируя тот факт, что труба очень короткая. Закрыв каждый запорный экран на нужную величину, вы «уравновешиваете» систему, заставляя каждый радиатор иметь одинаковое общее сопротивление (общее сопротивление = длина сопротивления трубы + сопротивление запорного экрана).И поэтому все радиаторы нагреваются с одинаковой скоростью.

Конечно, вы можете даже попробовать поиграть с замками, чтобы заставить комнат нагреваться в определенном порядке. например сначала спальня, затем ванная, а потом кухня.

Конечно, балансировать радиаторы сложно. Я никогда не добивался этого должным образом. В конце концов, комнаты, которые нагреваются одна за другой, – это еще не конец света, если только у вас нет спальни, которая нагревается последней!

---

Кажется, вы думаете, что термостатические клапаны регулируют расход.Они не должны. Вы должны думать о них как о переключателе: либо они включены и пропускают воду, либо они выключены и не пропускают воду. На практике они могут уменьшить поток, когда комната приближается к желаемой температуре. чтобы не промахнуться, но это вторичный эффект.

Отводной клапан

– обзор

3.2 Трехходовые регулирующие клапаны

Трехходовые клапаны обеспечивают переменный поток через змеевик, поддерживая в некоторой степени постоянный поток в системе, как показано на Рисунок 3-1 .

Смесительные и переключающие трехходовые клапаны показаны на рис. 3-17 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное. Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым C (для общего) или иногда AB.

Рисунок 3-17. Конфигурации смесительного (левый) и переключающего (правый) клапана

На рис. 3-18 , нижний порт смесительного клапана показан как обычно открытый для общего порта COM.(открыт для общего, когда стебель поднят).

Рисунок 3-18. Трехходовой смесительный клапан

Этот порт обычно обозначается NO (нормально открытый), хотя иногда он обозначается буквой B (нижний порт). Другой порт обычно закрыт для общего и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общая розетка обычно обозначается COM или OUT. Отводной клапан обозначен аналогичным образом.

На рис. 3-19 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.

Рисунок 3-19. Трехходовой отводной клапан

У некоторых производителей клапан может быть спроектирован так, что общий порт является нижним портом, а вода выходит слева и справа. Обратите внимание, что, как и в двухходовых клапанах, заглушки для смесительного и отводного клапанов расположены таким образом, чтобы избежать гидравлического удара (т. Е. Поток находится под седлом клапана). Следовательно, важно, чтобы клапан был правильно подключен к трубопроводу и имел маркировку в зависимости от направления потока, и смесительный клапан не должен использоваться для отвода, или наоборот.

Смесительные клапаны дешевле переключающих клапанов и поэтому встречаются чаще. В большинстве случаев, когда требуются трехходовые клапаны, они устанавливаются в смесительной конфигурации, но иногда требуется отводной клапан.

Более частое использование смесительных клапанов вместо отводных клапанов, по-видимому, является причиной того, почему двухходовые клапаны традиционно размещаются на обратной стороне змеевиков (где должен идти смесительный клапан), а не на стороне подачи (где отводной клапан может be), как показано на Рисунок 3-1 . С функциональной точки зрения не имеет значения, с какой стороны змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса на гидравлических змеевиках, чтобы обеспечить принудительный выпуск воздуха из возвратного коллектора змеевика. Кроме того, жидкость, проходящая через клапан на обратной стороне, сдерживается за счет потери / увеличения тепла через змеевик.

На Рисунке 3-20 показаны схемы двух типичных трехходовых смесительных клапанов.

Рисунок 3-20. Типовая компоновка трехходового смесительного клапана

Обратите внимание на то, как обозначены порты клапана; Важно, чтобы схемы управления были помечены таким образом, чтобы гарантировать, что клапан подключен к трубопроводу в желаемой конфигурации, чтобы он не смог попасть в нужное положение и должным образом реагировал на управляющее воздействие контроллера. Общий порт ориентирован таким образом, чтобы поток всегда возвращался к распределению возврата. В примере вверху Рис. 3-20 клапан обычно закрыт для прохождения потока через змеевик.Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет показана на возврате клапана). Однако, поскольку обычно открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение обозначения схемы приводит к ошибкам в полевых условиях. Лучше переупорядочить схему, как показано в нижней части Рисунок 3-20 , так, чтобы порт NO был показан в правильном положении.

Обратите внимание на балансировочный клапан, показанный на байпасной линии змеевика Рисунок 3-20 .Хотя обычно он не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), этот клапан, тем не менее, необходим для правильной работы водораспределительной системы, если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать падению давления в змеевике, чтобы, когда клапан находится в положении байпаса, падение давления было аналогично пути через змеевик. Без клапана происходит короткое замыкание жидкости, и перепад давления между подачей и возвратом в системе падает, что может привести к нехватке других змеевиков в системе, которые требуют более высокого перепада давления.

Заглушки в трехходовых клапанах доступны в том же стиле, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба стиля во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках одной линии производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого. Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками.Выбор стиля штекера обсуждается в следующем разделе.

Хотя трехходовые клапаны чаще всего используются там, где требуется постоянный поток жидкости, в действительности они не приведут к постоянному потоку независимо от того, какой тип заглушки выбран. Как отмечалось выше, балансировочный клапан можно использовать для обеспечения того, чтобы поток был одинаковым, когда поток проходит 100% через змеевик или байпас. Однако, когда клапан находится между этими двумя крайними значениями, поток всегда будет увеличиваться с линейной пробкой и, в меньшей степени, с равнопроцентной пробкой.Причина этого станет очевидной, если мы рассмотрим размер и выбор клапанов в следующем разделе.

Перед выбором и определением размеров необходимо рассмотреть еще одну поведенческую характеристику регулирующих клапанов. Регулирующие регулирующие клапаны имеют неотъемлемую рабочую характеристику, называемую «коэффициентом диапазона». Коэффициент диапазона регулирующего клапана – это отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, применяемым к клапану.Коэффициент диапазона 10: 1 указывает на то, что только клапан может регулировать расход до 10%.

Установленная способность того же клапана управлять малым расходом – это «коэффициент диапазона изменения». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане увеличивается. Отношение перепада перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление осталось прежним, авторитет был бы P / P = 1.Однако, если давление увеличится в четыре раза, авторитет будет = 0,25. Коэффициент диапазона изменения клапана рассчитывается путем умножения собственного коэффициента диапазона изменения на квадратный корень из авторитета клапана. Следовательно, клапан с приличным диапазоном регулирования (скажем, 20: 1), но с низким авторитетом (скажем, 0,2) не будет иметь хорошей способности регулировать до малых расходов (диапазон регулирования 20 • √0,2 = 9: 1) и сможет только обеспечивать «двухпозиционный» контроль над значительной частью диапазона расхода.

Многие регулирующие клапаны HVAC шарового типа не имеют высоких коэффициентов диапазона изменения; крупный производитель перечисляет значения от 6.От 5: 1 до 25: 1 для их диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно> 150: 1).

Руководство по покупке коммерческих и промышленных нагревателей горячей воды

Руководство по покупке коммерческих и промышленных нагревателей горячей воды

Вентиляторные водонагреватели и парогенераторы для коммерческих и промышленных помещений.
Водонагреватели и паровые водонагреватели идеально подходят для отопления коммерческих и промышленных помещений любого типа и размера.Размеры единиц варьируются от 11300 БТЕ / час до 952000 БТЕ / час.

Принцип работы:

Горячая вода или пар из вашего бойлера протекает через змеевик радиатора, а электрический вентилятор проталкивает воздух через змеевик радиатора. Воздух, поступающий в змеевик, поглощает тепло воды или пара, что приводит к повышению температуры нагнетаемого воздуха. Более холодная вода или конденсат, покидающие змеевик, возвращаются обратно в котел для повторного нагрева для следующего прохода через змеевик радиатора.

Преимущества тепловентиляторов с принудительной подачей горячей воды и пара в коммерческих и промышленных помещениях:

• Чистое тепло, без запаха и побочных продуктов сгорания для вентиляции.
• Нет проблем с открытым пламенем.
• Не нужно бороться с грязным мазутом.
• Эффективно.
• Несколько единиц могут быть стратегически разнесены для зонирования уникальных территорий.
• Простота обслуживания.
• Очень надежный. Единственная движущаяся часть – это двигатель и вентилятор. Если мотор вышел из строя, его очень просто заменить.
• Скорость вентилятора можно регулировать на многих моделях. Это позволяет добиться идеального воздушного потока.
• Небольшие требования к свободному зазору для агрегатов с боковыми трубными соединениями.
• Горизонтальные блоки имеют регулируемые жалюзи, чтобы направлять теплый воздух туда, где он вам больше всего нужен.
• Долговечный. Все корпуса агрегатов обработаны для защиты от коррозии и окрашены серо-зеленой краской с высоким содержанием сухого остатка.
• Компактный и легкий для простой установки.
• Резьбовые отверстия в корпусе агрегата позволяют легко подвешивать его с помощью недорогой резьбовой шпильки.
• Большие электрические распределительные коробки обеспечивают простую силовую проводку.
• Огромный диапазон размеров, чтобы подогреватель соответствовал вашей тепловой нагрузке.При правильном выборе вам не нужно беспокоиться о завышении или занижении размеров.
• Специальные предложения, такие как взрывозащищенные двигатели, эпоксидные покрытия и трубки высокого давления.
• Вентилятор может работать летом для циркуляции воздуха.

Недостатки тепловых и паровых водонагревателей в коммерческих и промышленных помещениях:

• Вода или пар в холодном помещении могут легко замерзнуть в случае неисправности.
• Требуется централизованная котельная. Если ваш котел не работает, нагреватель не будет производить тепло.
• Для распределения тепла от бойлера к водонагревателю или парогенератору требуется трубопровод для горячей воды или пара.
• Управление может быть немного сложнее из-за интеграции вашего котла и водонагревателя. См. Раздел часто задаваемых вопросов для ознакомления с типичными последовательностями управления.
• Блоки с принудительной вентиляцией перемещают большие объемы воздуха, которые могут поднимать пыль в коммерческих или промышленных помещениях.

Конфигурации агрегата:

Водонагреватели и паровые водонагреватели выпускаются в горизонтальном или вертикальном исполнении.«Горизонтальный» или «вертикальный» описывает направление воздушного потока. «Горизонтальный» тепловентилятор обычно размещается вдоль стены и нагнетает в пространство теплый воздух. «Вертикальный» тепловентилятор обычно размещается вдоль потолка и направляет теплый воздух вертикально вниз в пространство. Вертикальные блочные обогреватели обычно используются в очень больших помещениях, где требуется меньшее количество обогревателей. Горизонтальные блоки обычно используются в помещениях, где внешние стены будут покрыты теплым воздухом.

Доступно несколько модификаций.Горизонтальные и вертикальные модульные нагреватели доступны с вентиляторами с высокой скоростью потока воздуха в минуту, трубками высокого давления, низкими температурами на выходе (для применений с высоким давлением пара), специальными двигателями и специальными покрытиями. Эти модификации обычно добавляют несколько недель к стандартному сроку выполнения заказа. Позвоните нам, чтобы получить информацию о настройке устройства в соответствии с вашими потребностями.

Обзор установки:

1) Подвесьте тепловентилятор, используя стержни с резьбой, которые ввинчиваются в самонарезающие отверстия, расположенные на корпусе тепловентилятора.
2) Установите трубопровод горячей воды или пара от котла или дровяной печи к водонагревателю.
3) Подключите основное питание к двигателю вентилятора водонагревателя или парогенератора.
4) Установите органы управления.

Часто задаваемые вопросы:

1) Как рассчитать тепловую нагрузку для моего производственного или коммерческого помещения?
ОТВЕТ: Позвоните нам или воспользуйтесь нашим простым калькулятором тепловой нагрузки. НЕ падайте на оборудование, которое рекламируется как «нагревает до 1000 квадратных футов».Отопление изолированного склада площадью 1000 квадратных футов во Флориде сильно отличается от отопления неизолированного металлического склада площадью 1000 квадратных футов в штате Мэн. Один обогреватель не может волшебным образом обслуживать оба пространства площадью 1000 квадратных футов. Позвоните нам; Мы рады выполнить подробный инженерный расчет, который поможет вам выбрать идеальный обогреватель для вашего помещения. Вы не хотите ни меньше, ни больше.

2) Как мне управлять своим водонагревателем или паровым нагревателем в моем производственном или коммерческом помещении?
ОТВЕТ: Если через змеевик всегда проходит горячая вода или пар, вы можете просто использовать переключатель для включения и выключения двигателя вентилятора, когда вы используете свое коммерческое или производственное помещение.Автоматическое управление предпочтительнее ручного управления. Существует 3 распространенных метода автоматического управления водонагревателем или паровым водонагревателем в коммерческих или промышленных помещениях:

Общие последовательности управления
Следующие описания последовательности управления типичны для паровых / водонагревательных агрегатов в коммерческих и промышленных приложениях:

Прерывистый режим работы вентилятора – Hot Coil

Когда комнатный термостат требует тепла, на двигатель подается питание. Горячая вода или пар непрерывно подается в водонагреватель, даже когда двигатель не работает. Когда термостат установлен, двигатель обесточивается.

Непрерывная работа вентилятора – прерывистый нагрев / холод змеевика

Когда комнатный термостат требует тепла, открывается клапан, позволяя пару или горячей воде поступать в нагреватель агрегата. Когда термостат установлен, клапан закрывается. Вентилятор работает постоянно.

Прерывистая работа вентилятора – прерывистый режим работы теплообменника горячей / холодной воды

Когда комнатный термостат требует тепла, на двигатель подается питание. В то же время открывается клапан, позволяющий пару или горячей воде поступать в нагреватель.Аквастат может быть прикреплен к подающему или обратному трубопроводу для предотвращения работы вентилятора до тех пор, пока змеевик не нагреется должным образом, чтобы избежать подачи холодного воздуха. Когда термостат срабатывает, клапан закрывается и двигатель обесточивается.

3) Как определить, сколько тепла будет выделять водонагреватель или паровой водонагреватель при изменении температуры горячей воды или пара на входе?
ОТВЕТ: Основные производители водонагревателей и паровых нагревателей оценивают свою производительность с использованием пара 2 фунта на квадратный дюйм. Например, модель HSB33 от Modine будет производить 33 000 БТЕ при подаче пара до 2 фунтов на квадратный дюйм. Другой пример: модель HS120 от Sterling будет производить 120 000 БТЕ при подаче пара до 2 фунтов на квадратный дюйм. Поскольку вы, скорее всего, используете горячую воду или пар с другим давлением в вашем коммерческом или производственном помещении, вам необходимо знать, сколько тепла вы получите от устройства в ваших уникальных условиях эксплуатации. Звоните нам. В течение нескольких минут мы можем сказать вам точную мощность для нагревателя любого размера при любых условиях.Не поддавайтесь на рекламу, в которой говорится: «290 000 БТЕ!». Тепловентилятор типоразмера 290 будет производить 290 000 БТЕ, ТОЛЬКО если он снабжен паром 2 фунта на квадратный дюйм. Если вы используете воду 160F, этот же нагреватель будет производить 152000 БТЕ, почти половину мощности, указанной в рекламе.

4) Можно ли использовать водонагреватели с уличными дровяными печами?
ОТВЕТ: Совершенно верно. Змеевику все равно, откуда идет горячая вода. Пока вода теплее воздуха, водонагреватель будет передавать тепло от воды в помещение.

5) Каковы разные конфигурации трубопроводов на водонагревателях и паровых водонагревателях?
ОТВЕТ: Самым распространенным водонагревателем или паровым водонагревателем для коммерческих или промышленных помещений является горизонтальная модель. Выбрав несколько горизонтальных блоков меньшего размера, вы сможете покрыть все наружные стены теплым воздухом. В результате получается очень комфортное пространство. Большинство крупных производителей предлагают боковые трубопроводы, а также верхние и нижние трубопроводы на горизонтальных установках. Модели с боковым подключением труб позволяют устанавливать обогреватели ближе к потолку.Модели с верхним и нижним соединением трубопроводов позволяют легко повернуть устройство, если вам нужно изменить направление, в котором он указывает. Обе конфигурации могут использоваться с горячей водой или паром. Верхний и нижний блоки лучше подходят для работы с паром.

6) В каком месте в моем коммерческом или производственном помещении лучше всего установить мой водонагреватель или паровой нагреватель?
ОТВЕТ: Водонагреватель в вашем коммерческом или производственном помещении должен располагаться в самом холодном месте, и он должен быть немного наклонен, чтобы он подавал теплый воздух через самую холодную стену.Доступно несколько принадлежностей, которые можно прикрепить к нагревателю, чтобы направить воздушный поток в определенные места. Вот несколько эскизов, показывающих типичные применения с несколькими горизонтальными и вертикальными нагревателями:

7) В каком месте лучше всего установить настенный термостат в моем коммерческом или производственном помещении?
ОТВЕТ: Термостат следует устанавливать в месте, обеспечивающем хорошую среднюю температуру в вашем коммерческом или производственном помещении. Если он расположен в холодном месте, он будет ложно запускать водонагреватель больше, чем должен. Если он расположен в месте, где попадают прямые солнечные лучи, он будет ложно работать меньше, чем должен. Хорошо изолированная внутренняя стена – лучшее место для установки термостата.

8) Что такое аквастат?
ОТВЕТ: Аквастат привязывается к подающей или обратной трубе горячей воды или пара. Он подключается последовательно с двигателем вентилятора. Аквастат позволяет вентилятору работать только тогда, когда по трубам течет горячая вода или пар.Это недорогое устройство предотвратит циркуляцию холодного воздуха по вашему коммерческому или производственному помещению, когда подводящие трубы холодные.

9) Какой звук я могу ожидать от водонагревателя или парогенератора?
ОТВЕТ: Хотя звук создается каждый раз, когда вентиляторы и двигатели используются для перемещения воздуха, нагреватели Modine были разработаны таким образом, чтобы минимизировать их уровень шума за счет тщательного выбора двигателей, лопастей вентилятора и конструкции отверстия для забора воздуха. В приведенной ниже информации показаны типичные типы зданий или помещений с соответствующим рейтингом звукового класса.Для водонагревателя с заданным классом звука при размещении в здании или помещении, показанном ниже, звук водонагревателя будет относительно сопоставим с уровнем окружающего звука всех звуков в этом типе здания или помещения. При покупке водонагревателя спросите рейтинг звукового качества, чтобы быть уверенным, что вы покупаете что-то, что подойдет для вашей области применения.

Классы звукоизоляции
Тип здания или комнаты Оценка звукового класса

Квартиры, классы, залы судов, административные офисы, больницы, библиотеки, музеи: класс I

Офисы общего пользования, гостиничные столовые, комнаты отдыха, выставочные залы , Небольшие магазины: класс II

Банковские вестибюли, продуктовые магазины, спортзалы, почтовые отделения, рестораны, станции обслуживания: класс III

Заводы, литейные цеха, механические цеха, упаковочные предприятия, транспортные платформы: класс II-VII

Кузнечные цеха, Сталелитейные цеха, котельные: класс VII

10) Как я могу сравнить стоимость отопления моего коммерческого или производственного помещения с помощью различных типов тепловентиляторов?
ОТВЕТ: Позвоните нам. Сначала мы проведем анализ тепловой нагрузки, а затем проведем сравнительный анализ энергии на основе ваших местных расценок на топливо.

Блог – Что такое термостатический клапан?

Что такое термостатический клапан (TCV)?

Клапаны контроля температуры

используются для регулирования температуры жидкости в турбинах, компрессорах, а также в системах охлаждения воды и смазочного масла в рубашке двигателя. Они подходят для управления технологическим процессом и промышленных приложений, где жидкости необходимо смешивать или отводить для достижения оптимальных температур.Они также могут применяться в когенерационных системах для контроля температуры в контуре рекуперации тепла, обеспечения надлежащего охлаждения двигателя и максимальной рекуперации тепла.

Клапаны, используемые в промышленных приложениях, чаще всего определяются количеством портов, которые у них есть. Как следует из названия, у 2-ходового клапана есть два порта, у 3-ходового клапана – три порта и так далее. Поскольку разные клапаны поддерживают разные скорости потока, диапазоны температур, типы жидкости и давления, знание этих требований поможет вам выбрать подходящий клапан.AMOT производит два типа 3-ходовых регулирующих клапанов: термостатические (с внутренним измерением) и с приводом (с внешним датчиком).

Типы терморегулирующих клапанов

Термостатические регулирующие клапаны

Клапан, который приводится в действие внутренним измерением и контролем температуры жидкости, называется термостатическим клапаном. Этот тип клапана является автономным без внешнего источника питания. Компания AMOT впервые применила эту технологию в 1948 году, когда мы ввели в конструкцию наших клапанов специальный воск, который остается в полутвердом виде и очень чувствителен к изменениям температуры.Когда температура жидкости изменяется, воск расширяется или сжимается, что, в свою очередь, сдвигает клапан вверх или вниз, открывая или закрывая порты.

3 дюйма Модель BO 2 дюйма Модель BO Модель R

Диапазон рабочих температур определяется химическим составом парафинового материала и устанавливается на заводе в соответствии с рекомендациями производителя двигателя или оборудования. После того, как термостатический элемент откалиброван на заданную температуру, его нельзя будет изменить, если не будет установлен новый элемент. Эта прочная, но простая конструкция предотвращает случайное включение операторами оборудования слишком горячим или слишком холодным, что может привести к более высокому расходу топлива, дорогостоящему ремонту и простоям.

Регулирующие клапаны с приводом

В отличие от клапанов с внутренним датчиком, регулирующий клапан с приводом обычно является частью полной системы, которая определяет изменения температуры с помощью внешнего датчика.Датчик посылает сигнал на панель управления, которая открывает или закрывает порты клапана с помощью внешнего источника питания. Типичные типы систем включают электрические, пневматические или их комбинацию. Хотя для работы клапана этого типа необходимо больше компонентов, они все же имеют ряд преимуществ. Во-первых, они имеют тенденцию быть более точными, поэтому, если ваше приложение требует очень точного контроля температуры, это может быть лучшим вариантом. Во-вторых, в отличие от термостатических клапанов, эти системы позволяют гибко регулировать диапазон температур при изменении условий эксплуатации.

Электрический клапан модели G Пневматический датчик температуры клапана модели G ПИД-регулятор

Как они используются?

Термостатические и приводные клапаны

AMOT одинаково хорошо работают в приложениях, где требуется смешивание жидкостей двух разных температур или для отвода жидкостей в охладитель, теплообменник или радиатор. Кроме того, клапаны AMOT могут работать в любом положении, что позволяет устанавливать клапаны в зависимости от того, что лучше всего подходит для существующей системы трубопроводов.На схемах ниже показаны типичные конфигурации трубопроводов для каждого приложения.

Приложения для смешивания

Когда клапаны используются для смешивания, порт C является входным отверстием для холодной жидкости из охладителя, порт B – входом для горячей байпасной жидкости, а порт A – общим выходом. Порт A является портом измерения температуры и будет смешивать горячие и холодные жидкости в правильной пропорции для достижения желаемой выходной температуры на выходе из порта A.

Перенаправления приложений

Когда клапаны используются для отвода, вход – это порт A (порт измерения температуры), порт C соединен с охладителем, а порт B соединен с байпасной линией охладителя.

Если вы не уверены, какой клапан лучше всего подойдет для вашего применения, воспользуйтесь нашим руководством по выбору, фильтрами продукта или калькулятором расхода, чтобы сузить список вариантов. AMOT также имеет хорошо осведомленную команду по обслуживанию клиентов и инженеров по приложениям, которые помогут решить нестандартные или сложные проблемы.

Автоматические регуляторы температуры | Спиракс Сарко

Клапаны для использования с автоматическими системами контроля температуры можно разделить на три группы:

• Нормально открытые двухходовые клапаны.
• Нормально закрытые двухходовые клапаны.
• Трехходовые смесительные или переключающие клапаны.

Нормально открытые двухходовые регулирующие клапаны

Эти клапаны предназначены для систем отопления, что является наиболее распространенным типом применения. В открытом положении они удерживаются пружиной. Когда система находится в работе, любое повышение температуры, обнаруживаемое датчиком, приведет к расширению наполнения и началу закрывания клапана, ограничивая поток теплоносителя.

Нормально закрытые двухходовые регулирующие клапаны

Эти клапаны предназначены для охлаждения. В закрытом положении они удерживаются пружиной. Когда система работает, любое повышение температуры приведет к расширению наполнителя и начнет открывать клапан, позволяя охлаждающей среде течь.

Усилие, необходимое для закрытия автоматического регулирующего клапана

Требуемая сила закрытия на плунжере клапана является произведением площади отверстия клапана и перепада давления, как показано в уравнении 7. 1.1. Обратите внимание, что для двухходовых паровых клапанов перепад давления следует принимать как абсолютное давление пара на входе; тогда как для двухходовых водяных клапанов это будет максимальное манометрическое давление насоса за вычетом потерь давления в трубопроводе между насосом и входом клапана.

Пример 7.1.1

Рассчитайте усилие, необходимое для закрытия клапана, если диаметр отверстия парового клапана составляет 20 мм, а давление пара составляет 9 бар изб. (Максимальный перепад давления составляет 9 + 1 = 10 бар абсолютного давления).

Это означает, что привод должен обеспечивать не менее 314 ньютонов, чтобы закрыть регулирующий клапан против давления пара на входе в 9 бар изб.
Из примера 7.1.1 видно, что сила, необходимая для закрытия клапана, увеличивается пропорционально квадрату диаметра. Имеется ограниченное количество силы, доступной от привода, поэтому максимальное давление, при котором клапан может закрыться, уменьшается с увеличением размера клапана.
Это эффективно ограничило бы самодействующие регуляторы температуры низкими давлениями в размерах, превышающих DN25, если бы не средство балансировки.Балансировка может быть достигнута с помощью сильфона или двойного сиденья.

Клапаны балансировочные сильфонные

В сильфонном сбалансированном клапане балансировочный сильфон с такой же эффективной площадью, как и отверстие седла, используется для противодействия силам, действующим на плунжер клапана. Небольшое отверстие в центре штока клапана образует уравнительную трубку, позволяющую подавать давление от плунжера клапана к корпусу сильфона (см. Рисунок 7.1.5). Точно так же силы, действующие на плунжер клапана, создают давление внутри сильфона.Следовательно, перепад давления на сильфоне такой же, как перепад давления на плунжере клапана, но поскольку силы действуют в противоположных направлениях, они компенсируют друг друга.
Уравновешивающий сильфон обычно изготавливается из следующих материалов:

• Фосфорная бронза.
• Нержавеющая сталь, допускающая более высокие давления и температуры.

Двухседельные регулирующие клапаны

Двухседельные регулирующие клапаны полезны, когда требуется большой расход, а плотная отсечка не требуется.Они могут закрываться при более высоких перепадах давления, чем односедельные клапаны того же размера. Это связано с тем, что регулирующий клапан состоит из двух плунжеров клапана на общем шпинделе с двумя соответствующими седлами, как показано на рисунке 7.1.6. Силы, действующие на два плунжера клапана, почти уравновешены. Хотя перепад давления пытается удержать одну заглушку от ее гнезда, она толкает другую заглушку на свое гнездо.

Однако допуски, необходимые для изготовления составных частей регулирующего клапана, затрудняют достижение плотной отсечки.Этому не способствует то, что нижний плунжер и седло клапана меньше, чем его верхняя часть, что позволяет снимать весь узел для обслуживания.

Кроме того, хотя корпус и челнок клапана изготовлены из одного и того же материала, небольшие отклонения в химическом составе отдельных частей могут привести к незначительным изменениям коэффициентов расширения, что отрицательно сказывается на отсечке. Двухседельный регулирующий клапан не следует использовать в качестве предохранительного устройства с ограничителем верхнего предела.

Регулирующие клапаны с внутренними фиксированными спускными отверстиями

Для нормально закрытого клапана обычно требуется фиксированный спускной клапан (Рисунок 7.1.7), чтобы пропустить небольшой поток через регулирующий клапан, когда он полностью закрыт. Нормально закрытые автоматические регулирующие клапаны иногда называют клапанами обратного действия (RA).

Типичное применение клапана этого типа – регулирование потока охлаждающей воды (охлаждающей жидкости) для промышленного двигателя, такого как воздушный компрессор (рисунок 7.1.8). Регулирующий клапан, контролирующий поток охлаждающей жидкости через двигатель, находится перед двигателем, а датчик температуры регистрирует ее температуру на выходе из двигателя.

Если охлаждающая жидкость, выходящая из двигателя, горячее, чем заданное значение, регулирующий клапан открывается, чтобы пропустить больше охлаждающей жидкости через клапан. Однако как только вода, выходящая из двигателя, достигнет требуемой заданной температуры, клапан снова закроется. Без дренажного отверстия охлаждающая жидкость больше не будет течь и будет продолжать забирать тепло от двигателя. Если нижний датчик не обнаружит повышение температуры, двигатель может перегреться.

Если регулирующий клапан имеет выпускное отверстие фиксированного диаметра, через клапан может протекать достаточное количество охлаждающей воды, чтобы датчик, расположенный ниже по потоку, регистрировал типичную температуру, когда клапан закрыт.Эта функция важна, когда датчик удален от источника тепла приложения.

Нормально закрытый клапан может также иметь дополнительный плавкий предохранитель (см. Рисунок 7.1.7). Устройство плавится в случае перегрева, снимая натяжение пружины на плунжере клапана и открывая клапан, чтобы охлаждающая вода попала в систему. Обычно для такого типа предохранительного устройства, когда плавкий предохранитель расплавился, его нельзя отремонтировать и его необходимо заменить.

Трехходовые регулирующие клапаны

Большинство регулирующих клапанов, используемых с автоматическими системами управления, являются двухходовыми.Однако на рис. 7.1.9 показан трехходовой регулирующий клапан поршневого типа с автоматическим действием. Преимущество конструкции клапана этого типа позволяет использовать один и тот же клапан как для смешивания, так и для отвода воды; Обычно это не относится к клапанам, требующим электрических или пневматических приводов.

Чаще всего используются для нагрева воды, но трехходовые регулирующие клапаны могут также использоваться в системах охлаждения, таких как воздухоохладители, и в контурах с насосом в системах отопления, вентиляции и кондиционирования воздуха.

Когда трехходовой регулирующий клапан используется в качестве смесительного клапана (см. Рисунок 7.1.10), порт постоянного объема «O» используется в качестве общего выхода.

Когда трехходовой регулирующий клапан используется в качестве отводного клапана (см. Рисунок 7.1.11), порт постоянного объема используется как общий вход.

Когда трехходовой регулирующий клапан используется в качестве отводного клапана (см. Рисунок 7.1.11), порт постоянного объема используется как общий вход.

Автономный трехходовой регулирующий клапан

Другой тип трехходового регулирующего клапана автоматического действия содержит встроенное устройство измерения температуры и, следовательно, не требует для работы внешнего регулятора температуры.

Его можно использовать для защиты низкотемпературных водогрейных котлов (LTHW) от коррозии дымовых труб во время пусковых последовательностей, когда температура вторичной возвратной воды низкая (см. Рисунок 7.1.12). При запуске клапан позволяет холодной вторичной воде обходить внешнюю систему и течь через контур котла. Это позволяет воде в котле быстро нагреваться, сводя к минимуму конденсацию водяного пара в дымовых газах. По мере нагревания котловой воды она медленно смешивается с водой из основной системы, обеспечивая таким образом защиту, пока вся система медленно нагревается до температуры.

Регулирующий клапан этого типа может также использоваться в системах охлаждения, например, в воздушных компрессорах (рисунок 7.1.13).

Разъяснение

PICV – Инженерное мышление

Узнайте, как работают PICV, почему они используются, где они используются и насколько они важны, вместе с рабочими примерами.

Прокрутите вниз, чтобы посмотреть руководство YouTube.

Ознакомьтесь с PICV Danfoss и соответствующей библиотекой 3D BIM для современных проектов MEP HVAC: НАЖМИТЕ ЗДЕСЬ

Данфосс занимается проектированием систем отопления, вентиляции и кондиционирования воздуха 4.0 для интеллектуальных зданий:
Благодаря динамической гидравлической балансировке и высокоточному управлению в условиях частичной нагрузки, PICV от Danfoss повышают комфорт внутри общественных и коммерческих зданий. В то же время они повышают энергоэффективность систем отопления, вентиляции и кондиционирования воздуха, поэтому работают с минимально возможными эксплуатационными расходами.

Оснащенный цифровыми приводами серии NovoCon, подробные данные системы HVAC доступны для активного управления энергопотреблением (AEM) через BACnet или системы управления зданием (BMS), подключенные по протоколу Modbus.

Узнайте больше о полном ассортименте PICV и приводов Danfoss: НАЖМИТЕ ЗДЕСЬ

Что такое PICV?

Что такое PICV

Регулирующие клапаны, не зависящие от давления, часто сокращенно обозначают буквами PICV. Это тип клапана, который используется в системах Hydronic, то есть на водяной основе, которые обеспечивают отопление и охлаждение в зданиях. Эти клапаны в основном представляют собой несколько различных клапанов, удобно объединенных в один блок. Это экономит время на проектирование и установку, а также повышает эффективность системы.У них есть две основные функции: контроль количества жидкости, протекающей по трубе, и автоматическая регулировка и компенсация колебаний давления в системе для поддержания стабильного и надежного контроля.

PICV

Как выглядит PICV?

PICV Варианты клапана

Есть много вариантов этого клапана. Как видите, их конструкция меняется по мере увеличения размера клапана, но принцип их работы почти не меняется. Давайте посмотрим на меньшую версию, чтобы понять, как она работает.

Клапан PICV

Итак, клапан будет выглядеть примерно так.

У нас есть корпус главного клапана, к которому прикреплены впускной и выпускной патрубки. Здесь текучая среда, которую мы контролируем, будет вливаться и выходить. Сбоку есть стрелка, указывающая направление потока. Затем у нас есть два порта с цветными вкладками. Не все модели будут иметь это, но эти порты позволяют нам подключать измерительное устройство для ручного снятия показаний давления для проверки работы клапанов. Цвета соответствуют красной стороне высокого давления и синей стороне низкого давления.

Сверху у нас есть ручка, которую можно вращать, ее можно использовать для регулировки и установки скорости потока через клапан, а на ручке есть числовая шкала, чтобы помочь настроить это. Сверху также есть резьба, которая позволяет нам прикрепить исполнительный механизм для дистанционного управления температурой через систему управления зданием.

Детали PICV

Внутри клапана у нас есть две основные секции. В верхней части этой модели находится регулирующий клапан, который регулирует расход воды через клапан.. В нижней части находится регулятор перепада давления. Контроллер перепада давления автоматически определяет и регулирует свое положение при изменении давления поступающей жидкости. Однако регулирующий клапан необходимо отрегулировать вручную либо вручную, либо с помощью привода для дистанционного управления. Мы рассмотрим более подробно, как эти части работают немного позже в этом видео.

Регулирующий клапан и контроллер перепада давления

Когда мы смотрим на инженерные чертежи, мы видим клапан, представленный подобными символами, существуют и другие варианты, поэтому всегда проверяйте раздел информации о символах.

Примеры символов

Где мы используем PICV?

Итак, где мы используем PICV? Как вкратце упоминалось ранее, мы используем PICV в системах водяного отопления и охлаждения. Они находятся, например, в офисах, гостиницах, больницах, школах и т. Д.

Примеры зданий

Для них существует множество применений как в системах отопления, так и в системах охлаждения, но наиболее распространенными из них являются следующие:

Системы с регулируемым потоком

Системы с регулируемым потоком, в которых у нас есть насос с регулируемой скоростью на вторичной стороне, и он питает установку кондиционирования воздуха, возможно, некоторые охлаждающие балки и, возможно, также некоторые блоки фанкойлов.Мы увидим, как они используются с комнатными контроллерами и исполнительными механизмами для регулирования температуры каждого блока.

Системы постоянного потока

Системы постоянного потока, в которых основной насос не меняет свою скорость, мы обычно находим регулирующие клапана с 3 портами, используемые для обхода устройств, и мы также можем использовать здесь PICV в качестве ограничителей потока. Это позволяет нам автоматически балансировать систему и избегать переполнения при работе с частичной нагрузкой.

Трубные радиаторные системы с постоянным потоком

Мы также находим их используемыми в однотрубных радиаторных системах с постоянным потоком.

НЕ ИСПОЛЬЗУЙТЕ на 2-х трубных системах отопления

Где-то мы не можем их использовать, так это на 2-х трубных системах отопления с ТРВ, установленными на радиаторах, и с PICV, используемым в качестве ограничителя потока в стояке. Это связано с тем, что клапан будет поддерживать постоянный поток в стояке, поэтому он будет работать против TRV.

Почему мы используем PICV?

В системах водяного отопления или охлаждения у нас есть насосы, которые повышают давление и циркулируют воду. Как мы видели, в некоторых системах есть насосы, которые изменяют свою скорость для изменения скорости потока и, следовательно, давления в системе.У нас также есть регулирующие клапаны, которые открываются и закрываются, чтобы контролировать, где и сколько воды проходит через теплообменники.

Насосы

Проблема, с которой мы сталкиваемся, заключается в том, что когда клапаны открываются и закрываются, а также когда насосы увеличивают или уменьшают свою скорость, давление в системе изменяется. Почему это проблема? Поскольку регулирующие клапаны пытаются ограничить количество воды, протекающей через них, по мере того, как давление подачи увеличивается и уменьшается, скорость потока через них будет увеличиваться и уменьшаться.Это означает, что у нас нет контроля за работой клапанов или за тем, сколько тепла или холода обеспечивается. Когда клапан соединен с приводом для регулирования температуры, клапан должен будет постоянно регулировать себя, чтобы попытаться поддерживать скорость потока. Это в конечном итоге приведет к отказу клапана или привода из-за того, что он постоянно движется. Для управления клапаном и расходом нам нужен способ управления перепадом давления на клапане независимо от изменений давления в системе.

Моторизованный клапан постоянно настраивается для достижения заданных значений

Чтобы наглядно представить, что мы имеем в виду, мы хотим, чтобы вы вообразили сосуд.

Сосуд

Если мы наполним сосуд водой, давление в сосуде будет расти по мере того, как мы идем на глубину, потому что вся сила, находящаяся над ним, толкает вниз. Если мы проделаем в сосуде несколько отверстий одинакового диаметра на разной глубине, то давление вытеснит воду. Чем глубже отверстие, тем выше давление. Чем выше давление, тем выше расход и скорость воды, покидающей сосуд. По мере снижения уровня воды давление уменьшается, а скорость уменьшается.

Для следующего пункта рассмотрим сосуд с единственным отверстием. Как мы видели ранее, уровень воды понижается по мере того, как она выходит и течет через отверстие. По мере снижения уровня воды уменьшается давление и скорость потока через отверстие. Здесь происходит разница давлений внутри и снаружи скважины, и эта разница давлений изменяет скорость потока.

Емкость с одним отверстием

Чтобы обеспечить постоянный расход из отверстия, нам необходимо уравновесить разницу давлений.Мы можем просто сделать это, пополнив уровень воды и заменив то же количество, что уходит. Таким образом, перепад давления во всем отверстии останется неизменным.

Балансировка разницы давлений

Теперь, когда разность давлений стабилизирована, а скорость потока постоянна, мы можем контролировать, сколько воды может вытекать из резервуара, просто создавая ограничение для отверстия. Это уменьшает размер отверстия, поэтому мы можем уменьшить скорость потока.
Итак, это приблизительное представление о том, как работает регулирующий клапан, не зависящий от давления.В этом примере мы просто добавляем больше воды в сосуд, чтобы регулировать давление, но в самом клапане мы вместо этого воспользуемся некоторыми специальными механизмами, и мы увидим это в ближайшее время.

Таким образом, для наших систем отопления и охлаждения это означает, что расход может контролироваться и поддерживаться, несмотря на то, что другие насосы и клапаны меняют свое положение. Таким образом система сбалансирована, а тепловая мощность регулируется через теплообменник.

Delta T

Еще одним преимуществом этого является поддержание дельта T или разницы температур в нашей системе отопления и охлаждения.Это разница в температуре подаваемой и обратной охлажденной или горячей воды. Возьмем типичный охлаждающий змеевик, который обеспечивает охлаждение проходящего над ним воздуха. В змеевик подается охлажденная вода от центрального холодильного агрегата с температурой около 6 ° C (42,8 ℉). После охлаждения воздуха охлажденная вода в идеале будет покидать змеевик с температурой около 12 ℃ (53,6 ℉). Это дает нам дельту T в 6 градусов (10,8 ℉), что идеально. На этом уровне чиллер будет работать очень эффективно.

Типичный охлаждающий змеевик

Но когда мы не можем контролировать скорость потока в системе и, следовательно, дельту Т на змеевиках, тогда в системе может развиться синдром низкой дельта Т.Охлажденная вода может выходить из змеевика при температуре 9 ℃ (48,2 ℉), что дает нам разницу температур всего в 3 ℃ (5,4 ℉), что существенно влияет на эффективность чиллеров, а также требует дополнительных затрат на эксплуатацию. Поэтому мы хотим, чтобы дельта T была как можно больше.

Чиллер менее эффективен

Поддерживая перепад давления, мы можем использовать регулирующий клапан, чтобы гарантировать, что скорость потока именно такая, какая нам нужна для достижения этой высокой дельты T.

Как они работают?

Сначала посмотрим на регулирующий клапан.Регулирующий клапан действует как обычный клапан. Он имеет конус, который перемещается вверх и вниз, чтобы уменьшить или увеличить площадь, доступную для прохождения жидкости. Он прикреплен к шпинделю и ручке управления. Когда мы поворачиваем ручку управления вручную или используем привод для дистанционного маневрирования, он заставляет вал подниматься или опускаться, открывая или закрывая клапан. Когда клапан закрывается, количество протекающей жидкости уменьшается. Когда клапан открывается, объемный расход увеличивается. Таким образом, пока мы можем поддерживать одинаковый перепад давления на клапане, мы можем точно сказать, сколько воды будет проходить через клапан в заданном положении.Мы можем заблокировать максимальный расход через клапан, чтобы сбалансировать систему.

Регулирующий клапан

Теперь давайте посмотрим на регулятор перепада давления.

Контроллер перепада давления

В этой модели клапана используется небольшая чашка, известная как заслонка, которая поднимается и опускается для компенсации колебаний давления в системе.

Ставни расположены концентрически внутри направляющей, что обеспечивает их правильное перемещение вверх и вниз. На створку действует направленная вниз сила с помощью внутренней пружины, которая удерживается на месте опорной рамой.Под заслонкой находится гибкая мембрана, которая действует как физический барьер между входом высокого давления и выходом низкого давления. Небольшой проход соединяет полость на нижней стороне мембраны с входом. Таким образом, когда вода протекает через клапан, часть ее попадает в это маленькое отверстие, и давление поступающей жидкости заставляет мембрану двигаться вверх. Это толкает заслонку вверх, чтобы поддерживать перепад давления на клапане.

Детали регулятора перепада давления

Пружина помогает поддерживать правильное усилие и разность давлений между двумя сторонами клапана.Между перепадом давления жидкости и силой пружины клапан достигает равновесия, и он делает это постоянно и мгновенно по мере изменения давления в системе. Это позволяет поддерживать скорость потока независимо от давления.

Равновесие достигнуто

Регулирующий клапан может контролировать количество воды, протекающей через установку и трубы. Это можно сделать вручную или с помощью привода. Между тем, контроллер давления будет автономно изменять свое положение, когда обнаруживает колебания давления в системе.Сочетание этих двух функций позволяет клапану работать линейно независимо от давления в системе. Поэтому у нас есть регулирующий клапан, не зависящий от давления.

---

Что такое клапан сброса давления на вашем водонагревателе?

Что такое предохранительный клапан давления на вашем водонагревателе?

Вы когда-нибудь задумывались, для чего нужен этот рычаг в верхней части водонагревателя? Этот маленький рычаг, известный как предохранительный клапан температуры, защищает водонагреватель от серьезной опасности.Так как же работает предохранительный клапан температуры и как правильно его обслуживать?

Что такое предохранительный клапан температуры?

Клапан сброса температурного давления – это клапан, расположенный где-то в верхней части водонагревателя. Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая проходит от клапана прямо вниз к нижней части водонагревателя.

Назначение предохранительного клапана температуры – выпускать воду и, в свою очередь, понижать давление внутри резервуара в случае, если температура или давление в вашем водонагревателе становятся слишком высокими.Без клапана сброса температурного давления ваш водонагреватель может взорваться, если температура или давление станут выше, чем рассчитан резервуар.

Как вы можете поддерживать свой температурный предохранительный клапан?

Поскольку клапан сброса температурного давления играет такую ​​важную роль для вашего водонагревателя, важно убедиться, что он работает должным образом. Это можно сделать двумя основными способами:

• 1. Проверьте отсутствие утечек воды. Если вы заметили утечку воды из клапана сброса температурного давления или присоединенной к нему выпускной трубы, вероятно, клапан работает неправильно и, возможно, его необходимо заменить. Обязательно свяжитесь с таким подрядчиком, как Cabrillo, для проверки и ремонта клапана.
• 2. Ежегодно проверяйте клапан. Раз в год поднимайте рычаг на предохранительном клапане температуры и убедитесь, что вода выходит из выпускной трубы. Помните, что вода в резервуаре горячая, поэтому вы должны очистить место вокруг нее и дать воде безопасно стечь.Если вода выходит из трубы, ваш клапан исправен, и вы можете проверить его снова в следующем году.

Если у вас есть какие-либо вопросы о клапане сброса температурного давления или если вы хотите, чтобы водонагреватель обслуживался или устанавливался в вашем доме, свяжитесь с Cabrillo, вашей сан-францисской компанией по сантехнике, отоплению и охлаждению.
