Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

• с тремя контактами;
  Подключение варочной панели к одной фазе
• с четырьмя контактами.

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

Советы электриков

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

   Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

   Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

   В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

   https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

   На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

   Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

3. Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?

   Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.

   Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

   По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:

   2,5 мм²– 14,5 А или 3,3кВт;
   4 мм² – 19,5 А или 4,4кВт;
   6 мм² – 25 А или 5,7кВт.

   Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм², то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.

4. Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?

   Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.

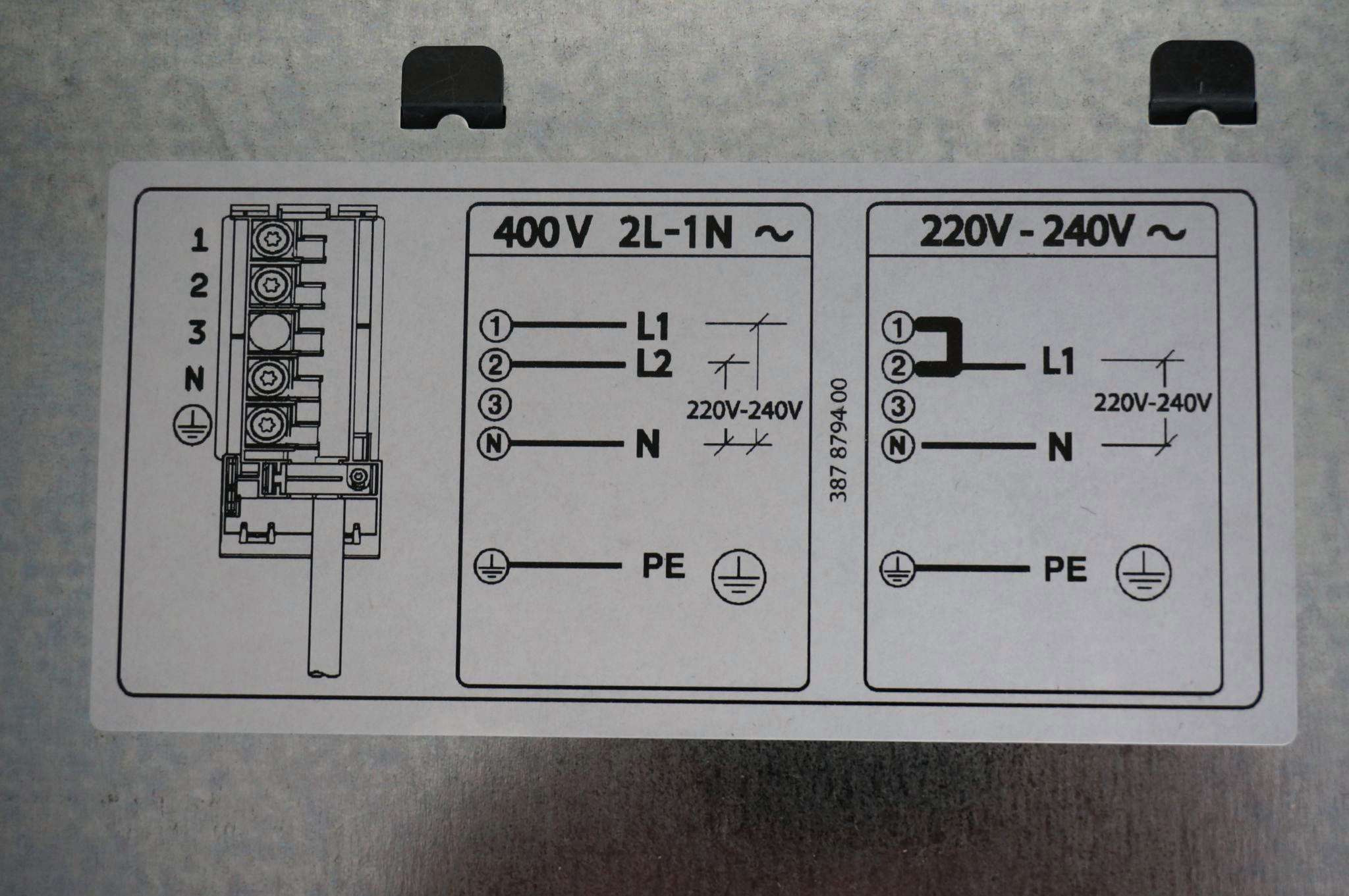

   Пример шильдика варочной поверхности приведен ниже.

   https://www.asutpp.ru/wp-content/uploads/2018/08/shildik.jpg

   Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

Подключение варочной панели к электросети самостоятельно

Автор aquatic На чтение 7 мин. Просмотров 9k. Обновлено 16.06.2020

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

• для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
• корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Схема подключения варочной плиты и духовки

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы  монтирования панели в столешницу:

• выполняются замеры, для этого прибор замеряется с помощью рулетки;
• делается разметка на поверхности столешницы;
• просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
• когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

На рисунке показан вариант монтажа конструкции в столешницу

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Для правильного подсоединения плиты применяется схема

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

Это вариант изделия,  установленного в столешницу

Статья по теме:

Индукционная варочная панель: плюсы, минусы. В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

• пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
• три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
• в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
• 380 в с тремя фазами, которые могут быть различного цвета.

При монтаже важно использовать специальную схему, которая защитит от ошибок

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Вариант подключения с одной фазой

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Вариант подсоединения четырех проводов

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Наглядная демонстрация трехфазного подключения

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Устройство для двухфазного подсоединения

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

Схема подсоединения на примере плиты Hansa

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО.  Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Качественные кабели влияют на функционирование всего устройства

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Вариант розетки для способа с тремя фазами

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную  коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Правильный монтаж розеток

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

С каждым варочным устройством идет специальная инструкция для проведения монтажных работ

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.

Подключение варочной панели к электросети — RozetkaOnline.COM

Довольно часто, заказав новую кухню со встроенной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.

Зачастую, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже гораздо более простых кухонных электроприборов, которые достаточно просто включить в розетку или же выставляют за эту услугу необоснованно высокую цену.

Сегодня я расскажу, как просто подключить электрическую варочную панель к электросети самостоятельно. Это будет полезно знать не только тем, кто хочет выполнить монтаж своими руками, но и тем, кто хочет полностью контролировать процесс установки плиты мастером.

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:

Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.

Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.

В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв. Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

 Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети.

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.

 Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

 Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа, как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней, для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Замеряем длину защитной трубы и устанавливаем крепления для неё, прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях, предварительно проложив в нем питающий провод.

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни. Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, нам необходимо снять изоляцию с жил, чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять. Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой,  сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

Согласно нему:

— Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

 — К клемме 4 подключается ноль (СИНИЙ провод).

 — К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором, как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность, проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Содержание материала:

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Подключение варочной панели и духовки к одному кабелю питания

Содержание статьи:

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле:  S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

• Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм².
• Если дом не старше 2001 года, то жилы будут медные;
• Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности

Расчет мощности проводится по рекомендациям  проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

• Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
• Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
• Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
• Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Автомат защиты

Не забываем про автомат защиты для группы электроплита. Для нашего расчета (5,9 кВт) электрический кабель для плиты (панель+духовка) нужен автоматический выключатель на 32 Ампера (по таблице 27 А).

Завышать номинал автомата, не нужно. Его задача вовремя отключить электропитание, чтобы избежать перегрева при превышении мощности. Поэтому если расчеты дают ток 27 А, то выбираем автомат большего номенклатурного значения, а это 32 Ампера, а не 40 Ампер.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

©remont-kuxni.ru

Статьи по теме

Подключение варочной панели к электросети: требования и правила установки

Электрические варочные панели сегодня очень популярны. Они завоевали свою нишу в сегменте кухонного оборудования благодаря простому управлению, большому количеству функций, прекрасному дизайну и достаточно неплохой экономичности. Правда, необходимо отметить, что стоят такие панели недешево, поэтому многие обыватели, стараясь сэкономить, решают провести установку и подключение варочной панели к электросети самостоятельно.

Надо отдать должное, что электрические варочные панели не требуют при установке и подключении наличия специального разрешения, как это требуется при монтаже газовых плит. И хотя электрическое оборудование считается более безопасным, чем газовое, необходимо обязательно соблюдать правила установки и подключения. Даже небольшое нарушение может привести, к примеру, к возгоранию проводки, а может случиться даже пожар.

Требования электрической безопасности

Итак, чтобы правильно подключить варочную панель, необходимо в первую очередь провести расчет нагрузки на электропроводку. А затем продумать ее защиту. Что может случиться, если проводка в доме или квартире не предназначена под нагрузку от варочной панели?

• В первую очередь будет выбивать вводный автоматический выключатель.
• Если его номинала достаточно, то начнут нагреваться и плавится провода.

Поэтому совет: если в доме или квартире нет возможности переделать электропроводку, то не стоит покупать электрическую панель. Можно, конечно, решить возникшую ситуацию коренным образом – провести отдельную ветку. Но это нужно делать только в процессе производимого ремонта. Хотя, если использовать открытую разводку, то можно воспользоваться и ей. То есть, кабель для варочной панели будет прокладываться по стенам, плинтусам и так далее. Он просто будет на виду.

Кстати, многие производители могут гарантировать эффективную работу прибора при различных экстремальных условиях эксплуатации. Но даже такие именитые компании, как Electrolux, Bosch и другие, не могут гарантировать корректную работу панели, если автомат все время выбивает.

Что еще рекомендуют специалисты при подключении варочной поверхности.

• Использовать провод сечением не менее 4 мм².
• Подключение можно производить в систему, в которой присутствует заземляющий контур. То есть, питающая сеть собрана по схеме TN-S или TN-C-S.

Внимание! Не стоит подключать варочную поверхность в розетку, в которой отсутствует линия заземления. К тому же обязательно в распределительном шкафу необходимо установить на линии УЗО. Это устройство защитного отключения будет разъединять цепь, если будет пробит кабель, и электрический ток будет замыкаться на самой панели, что может привести к удару током.

Розетка

Розетка подключения – это важный элемент всей схемы. От ее правильного выбора будет зависеть долгосрочная эксплуатации и варочной панели, и всей электрической схемы подачи электроэнергии. Самое главное, что розетка и штепсельная вилка выбираются по номинальному току, который будет протекать по данному соединению. Их выбор не зависит от конструкции самой плиты, которые, кстати, представлены на рынке в виде одиночной панели и в виде комбинированной с другими кухонными приборами. К примеру, с духовочным шкафом или грилем.

Сегодня производители выпускают два вида розеток и штепсельных вилок в зависимости от количества фаз питающей сети. Для однофазной у приборов три клеммных соединения, у трехфазной – пять. Конструктивно все модели могут отличаться друг от друга, но это не главное. Важно, чтобы оба прибора соответствовали значению тока, который будет протекать через них.

Однофазная розетка для варочной панели

Внимание! Нельзя использовать для подключения варочной панели (Bosch или других марок) обычную розетку. Она просто не выдержит больших нагрузок и быстро сгорит.

Что касается кабеля для варочной поверхности, то он должен быть гибким, многожильным, с жилами из медных проволочек. Его длины должно хватать, чтобы была возможность удобно провести подключение к питающей сети. Специалисты рекомендуют устанавливать на жилы проводника специальные металлические наконечники втулочного типа. Их назначение – предотвратить, чтобы мелкие проволочки расходились из общей жилы. Они надеваются на скрученный медный проводник и обжимаются (опрессовываются).

Надо установку производить так, чтобы кабель не дотрагивался греющихся поверхностей. Нельзя его перегибать или сжимать. Но самое главное – это точно провести подключение кабеля на розетке и штепсельной вилке. То есть, при соединении их клеммы должны совпадать.

Но надо сказать и о том, что у разных производителей клеммные контакты могут быть разными в плане количества. Но во всех соединениях есть определенные контакты, такие как фазный, ноль и заземление. Все они обозначаются буквами латинского алфавита: РЕ – это клемма заземления, N – это ноль и L – это фаза.

Внимание! Если в дом заходит однофазная питающая сеть, а была приобретена трехфазная варочная поверхность, то подключение электрической варочной панели можно провести, сделав перемычку в клеммной коробке между фазами. На фото ниже показано, как это надо правильно сделать.

Некоторые марки панелей (к примеру, все тот же Электролюкс или Бош) имеют не три, а два фазных контакта. Поэтому их и надо будет перемкнуть между собой. Необходимо отметить, что в сопроводительных документах схема подключения варочной панели есть. Если ее не обнаружили, то надо схему искать на нижней поверхности самого прибора. Очень важно понимать тот факт, что правильно установленные перемычки – это гарантия работы всех конфорок. Если хотя бы одна из перемычек была установлена не так, как надо, то одна из конфорок может и не работать.

Необходимо отметить, что подключение комбинированного кухонного оборудования производится по-другому. Параметры сети, розетки и проводов точно такие же, и расчет производится точно такой же. Но сама установка варочной панели своими руками должна производиться через духовку. То есть, панель соединяется с духовым шкафом, а тот напрямую на розетку.

Правила установки

Итак, с подключением индукционной варочной панели разобрались. Теперь надо разобраться с установкой оборудования. Начнем с того, что электрических панелей огромное количество в плане их размеров, конструкций и типов (индукционные, спиральные и стеклокерамические). Но когда разговор заходит о качественно проведенной установке, то необходимо понимать, что панель должна быть выставлена по уровню.

Само место монтажа должно определяться заранее. При этом можно заказать кухонный гарнитур с уже подготовленным отверстием для прибора, а можно приобрести готовую мебель, в столешнице которой своими руками можно выпилить отверстие под размеры и форму электрической панели. Обычно в комплектации прибора входят специальные крепежные направляющие. Их надо установить по краям вырезанного участка, а затем по ним устанавливать и сам прибор.

Заключение по теме

Можно много услышать разговоров о том, что установка и подключение варочной панели – процесс сложный и требующий присутствия высококвалифицированного специалисты. Мол, только он может провести все процессы на высоком уровне. С этим никто и не спорит. Но давайте рассуждать с другой позиции. Стоимость панели достаточно высока. Приплюсуйте сюда услуги мастера, которые варьируются в пределах 20-40% от стоимости оборудования. Получается так, что мастер просто подключил прибор и ушел, а вы потеряли на этом приличную сумму.

Конечно, за его качество можно поручиться, да и время на подключение он затратить в разы меньше, чем вы. Но стоит ли все это выплаченных ему денег. А может, стоит повозиться несколько часов, разобраться в теме вопроса и самостоятельно провести и установку варочной панели, и ее подключение.

Подключение варочной панели к электросети: 3 этапа |

При правильном подходе подключить варочную панель к электросети вполне возможно самостоятельно. Электрические плиты очень популярны. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественного силового щита обойдется вам в немалую сумму. Из-за такой дороговизны решиться на дополнительные услуги мастера по подключению варочной панели может не каждый. Если вы уверены в своих силах и готовы попробовать подключить варочную панель к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Правила безопасности при подключении варочной панели

Подключение к электрической сети варочной панели – очень ответственная и ответственная задача. Это зависит от того, насколько точно вы соблюдаете все правила и правила безопасности, зависит от того, как долго будет работать ваше новое приобретение.

В первую очередь нужно убедиться, что электропроводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим шагом, в итоге через несколько месяцев можно получить новую, но неисправную варочную поверхность. Дело в том, что при плохой проводке плита будет навсегда отключена от электросети, выбивая вилки, которые быстро придут в негодность.

Выполняя работы по подключению варочной панели к сети, не забывайте выключать автоматы в электрощите.

При подключении варочной панели обязательно соблюдать правила безопасности

От вводного распределительного щита необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности это сделать, то от подключения мощной плиты следует отказаться.

Сечение медных жил не должно быть менее 4 мм2.Также необходимо заземлить. Если этого не сделать, то устройство может превратиться в опасный для жизни объект. Для дополнительной безопасности можно установить устройство автоматического отключения.

Варочную панель можно подключить проводом, идущим прямо от заслонки к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут прямо по стене, во втором прячутся в ней.

Выберите вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, вам понадобится специальная розетка.Также необходимо приобрести такое устройство, как вилка.

Выберите штекерное соединение в соответствии с номинальным током. Для однофазной сети розетка должна иметь три выхода, а для трехфазной – пять.

Перед подключением варочной панели специалисты рекомендуют сначала выбрать правильную вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда у них есть крышка. Розетки для однофазных и трехфазных сетей будут существенно отличаться.Для однофазного требуется 32А, а для трехфазного 16А.

Внешний вид и устройство розетки и вилки не имеет большого значения. Однако очень важно, чтобы он выдерживал протекающий ток.

Не используйте обычную розетку. Они не выдержат тока, необходимого для варочной панели, и рано или поздно воспламенится.

Шнур варочной панели должен быть такой длины, чтобы его можно было безопасно вынуть из розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в разводке.Чтобы укрепить небольшую проводку в кабеле, используйте втулку, изолированную кончиком пальца.

Как подключить электрическую плиту к однофазной

Больше всего вопросов возникает при подключении электроплит к сети 220 В. Обычно электрическая плита, например Hansa, имеет 6 проводов, тогда как в доме всего три провода. Однако с этой проблемой легко справиться, установив специальные перемычки. Их можно связать. Если их нет, то вам придется изготавливать их самостоятельно, используя специальные зажимы.

Для того, чтобы правильно подключить варочную панель с одной фазой, лучше прочитать подробную инструкцию

Подключение варочной панели к электричеству:

1. Найдите крышку на задней части панели. Откройте его отверткой, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно совместить контакты. Для этого необходимо соединить три фазных провода, затем два нулевых провода, а землю оставить как есть.Иногда оборудование уже идет с установленными перемычками, в этом случае вы подключаете шнур питания к контактным группам: одна к фазе, одна к нейтрали и желто-зеленая к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. В этом случае заземляющий провод должен быть подключен к вершине дисбаланса, а фаза должна соответствовать прокладке проводов в розетке.

Если подключить плиту в квартире, где в разводке всего два провода, то потребуется сделать отдельный контур заземления.Если этого не сделать, то гарантия на устройство перестанет действовать, и с любой поломкой, даже с заводским браком, придется справляться самостоятельно.

Также иногда может возникнуть необходимость подключить панель к сети 380 вольт. Однако такая разводка встречается крайне редко.

Подключение 4-проводной варочной панели Electrolux

В некоторых моделях варочных панелей Electrolux, Bosch, Hansa, Gorenje имеется четырехжильный провод. Поэтому бывает очень сложно определить, где их подключить, если в квартире всего 3 провода.

Варочные поверхности марки Electrolux уже с проводом. Это облегчает процесс установки, но в этом случае нужна правильная схема подключения.

По специальной инструкции можно вручную подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: нулевого, заземляющего и двухфазного. Чтобы правильно подключить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где расположены терминалы.Обычно они располагаются на тыльной стороне корпуса. В отличие от панелей марки Bosch, Electrolux имеет пластиковый корпус. Чтобы открыть его, вам просто нужно снять крышку с помощью отвертки.
2. Найдите в открытом ящике выход «земля», обычно он имеет желто-зеленый цвет. Рядом с этим выводом должна быть перемычка на два провода. В него вставляются фазные провода, они черного и коричневого цвета. Для этого отверткой проверьте винты, сдвиньте перемычку и все затяните.
3. При подключении вилки вам нужно будет использовать только коричневый провод, а черный нужно будет изолировать тепловой трубкой.

Все дальнейшие действия при подключении двухфазного оборудования производятся так же, как и при подключении однофазного электрощита.

Как подключить индукционную плиту

Индукционную плиту легко подключить. Конечно, есть нюансы подключения, по технике с разным количеством проводов. Поговорим об основных положениях такой работы.

Если самостоятельно подключить варочную панель не получается, то нужно обращаться к мастеру

Советы по подключению индукционной панели:

1. Определите, сколько проводов у вас в квартире.
2. Откройте защитную панель на задней стороне панели. Отвинтите крышку с помощью отвертки. Найдите терминалы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтральную по отношению к другой, и земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующему выводу вилки.

Подключение индукционных плит, по сравнению с газовыми, очень простая задача. Благодаря тому, что в таких моделях нет выгорания, их можно использовать, не опасаясь за их безопасность.

Самостоятельное подключение индукционной варочной панели (видео)

Какой из методов подключения, которые мы описываем, вам нужно использовать, зависит от типа панели и типа публикации. Если вы не уверены в своих силах, то такую ​​работу лучше доверить электрикам.

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухню .И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простым электромонтажом.

И хотя профессиональная установка электрической плиты сама по себе – непростая задача, есть юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Правила электрооборудования и что они означают для вас

Давайте начнем с того, что если ваша новая модель плиты более мощная, чем та, которая у вас была ранее, скорее всего, вам потребуется установить новую цепь для питания прибора.Однако установка контура плиты может быть выполнена только электриком, имеющим сертификат Part P!

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не осторожен .

Даже если вы точно знаете, что делаете, вам все равно потребуется нанять квалифицированного электрика для проверки вашей работы и выдачи вам Свидетельства о малых электромонтажных работах. Невыполнение этого требования может привести к аннулированию вашего имущественного страхования, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

. Если после прочтения вы все же хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1: Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам нужен предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А. (прочтите технические характеристики вашего продукта, чтобы проверить его точные характеристики).

Так как вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить вашу плиту к отдельной цепи . Эта изолированная система гарантирует, что ваш кухонный прибор будет постоянно потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, кухонные плиты – это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти устройства?

По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания проводка плиты (включая нейтральный провод) больше не пропускает электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы сказали двухполюсный изолирующий переключатель, а не просто «переключатель» или «одинарный переключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут только обесточить провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен с помощью толстого кабеля к так называемому блоку управления плитой.Тем не менее, убедитесь, что ваша плита находится в пределах двух метров от устройства, но никогда непосредственно под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, на нем, скорее всего, будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него какой-либо ток.

Шаг № 4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, у вас должен быть кабель, входящий в комплект поставки.Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

• Вам нужен кабель достаточной толщины. Для большинства домашних сценариев обычно подходит термостойкий кабель 2,5 мм.
• Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами – синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, который отводит остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Введите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты – это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, прежде чем устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т. Д.

Между вашим прибором и другими предметами, установленными на кухне, должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт собственности, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любых других устройств, таких как стиральная или посудомоечная машины. Единственное исключение – столешницы – все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры безопасности, пора подключить устройство. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней части плиты

1. Найдите клеммную розетку на задней стороне прибора и отвинтите пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза – вправо, земля – ​​в центр).
3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
2. Зафиксируйте цепь плиты на блоке предохранителей небольшим висячим замком, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
4. Поместите обрезок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что блок управления плитой полностью мертв и с ним безопасно работать, затем выверните винты внутри соединений.
6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом старайтесь не перекручивать винты, т.е. не закручивать их под углом.
7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключение:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас были хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Могу ли я подключить духовку и варочную панель к одному выключателю?

Если у вас есть многофункциональная плита с духовкой и варочной панелью, подключить ее к источнику питания довольно просто. Вы можете подключить его напрямую к специальной цепи плиты или подключить к розетке блока управления плитой.

Однако с отдельной духовкой (или мини-духовкой) и варочной панелью все становится немного сложнее.Вы можете подключить каждый к отдельному коммутатору, но это потребует больше работы и времени. В некоторых случаях, в зависимости от мощности устройств, вам может потребоваться выполнить подключение для каждого напрямую от потребительского блока / распределительного щита.

Но что, если у вас уже есть проводка для вашей старой плиты? Можно ли подключить духовку и плиту к одному выключателю?

Пока это выделенная цепь плиты (подключенная напрямую к потребительскому блоку и имеющая собственный предохранитель), вы можете безопасно подключить духовку и варочную панель к одному выключателю.

Примечание: Никогда не пытайтесь самостоятельно подключить духовку или какой-либо бытовой прибор. Найдите дипломированного электрика для установки. Также проверьте, нужно ли вам подавать заявление на получение каких-либо местных разрешений, прежде чем выполнять какие-либо серьезные электромонтажные работы в вашем доме.

Основы установки духового шкафа и варочной панели

Электрические духовки и варочные панели потребляют довольно много энергии. Духовки имеют мощность от 1000 до 5000 Вт (от 1 кВт до 5 кВт), при этом большинство из них потребляют в среднем 2400 Вт при среднем нагреве.Электрические плиты также начинаются от 1000 Вт и могут достигать 5000 Вт.

Примечание: Если это газовая плита, она будет иметь гораздо меньшую мощность, потому что мощность нужна только для розжига. Вы можете без проблем подключить его к стандартной розетке.

Стандартные розетки имеют максимальную мощность 3 кВт. Поэтому в большинстве случаев, особенно с современными духовками, которые имеют гораздо больше функций, вы не можете просто подключить их к стандартной розетке на 13 ампер.

У вас есть два варианта.Первый – использовать блок управления плитой со встроенной розеткой. Но это может работать только в том случае, если ваша духовка и плита интегрированы.

Второй вариант, который лучше всего подходит, если у вас есть отдельная духовка и плита, – это подключить ее к блоку управления плитой с помощью кабеля 6 мм и 32A MCB (миниатюрный автоматический выключатель).

Подключение духовки и варочной панели к одному выключателю

Чтобы подключить духовку и варочную панель к одному и тому же переключателю, вам понадобится двойная выходная пластина для кабеля на 45 ампер. Это позволяет вам иметь две розетки для каждого кабеля (одну для плиты и другую для духовки), подключенных к одному и тому же 6-миллиметровому кабелю.

Большинство комбинаций духовки и варочной панели должны безопасно работать с одним и тем же переключателем. 6-миллиметровый кабель с автоматическим выключателем на 32 А может справиться с потребляемой мощностью как от плиты, так и от духовки, даже при одновременном использовании.

Но не забывайте всегда сначала консультироваться с зарегистрированным электриком. Он или она выяснит, может ли существующая схема плиты выдержать комбинированную нагрузку, и поможет вам безопасно установить соединение.

Как установить индукционную плиту?

Индукционная плита требует специального источника питания и соответствующего подключения к сети.Вы можете сделать это самостоятельно, но если вы не знаете, как это сделать правильно, мы рекомендуем вам обратиться к квалифицированному электрику для установки плиты.

Для вашего здоровья и безопасности мы рекомендуем поручить установку индукции опытному электрику. В большинстве случаев это устройство подключается к однофазному источнику питания 230 В или к трехфазному источнику питания 400 В. Здесь очень важно подключение к отдельной токовой цепи, чтобы избежать перегрузки системы электропроводки в вашем доме или квартире.

Какие кабели подходят для установки индукционной плиты?

Кабели должны быть отрегулированы в соответствии с требованиями производителей оборудования. Сечение кабеля должно соответствовать типу установки. Если мы подключаем индукционную плиту к трехфазному источнику питания, кабель должен быть минимум 5 x 2,5 мм2, тогда как для подключения к однофазной сети требуются кабели 3 x 4 мм2.

В случае однофазной установки рекомендуется кабель 4 мм2, но довольно часто кабели 2,5 мм2 уже проложены в наших домах или квартирах.Также можно использовать этот тип кабеля. Не каждый готов менять систему электропроводки в своем доме только для того, чтобы установить новую плиту.

Однофазная установка

Практически большинство варочных панелей, продаваемых в Польше, можно подключить к однофазному источнику питания. Это не что иное, как традиционная розетка на 230 В. Установка индукционной плиты осуществляется путем соединения трех кабелей от системы электропроводки с кабелями от прибора.Кабели должны быть подключены в соответствии с цветовым кодом.

Некоторые индукционные варочные панели предназначены для однофазного подключения и оснащены заводской вилкой. Следует помнить, что нельзя допускать перегрузки системы электропроводки. Для решения этой проблемы рекомендуем создать отдельную цепь тока для индукционной варочной панели.

К каждому прибору прилагается руководство, в котором вы можете найти полезную информацию о скачках напряжения, которым вы должны следовать во время установки.В руководстве вы также можете найти всю информацию о типах кабелей, которые необходимо использовать для обеспечения правильного подключения. Поэтому, если вы хотите установить индукционную плиту самостоятельно, вам необходимо внимательно прочитать руководство и инструкции.

Трехфазная установка

Не каждую индукционную плиту можно подключить к трехфазному источнику питания. Если это возможно, убедитесь, что кабели питания имеют подходящее поперечное сечение.Также можно подключить индукционную плиту к обоим типам системы электропроводки. Если мы не совсем уверены, какой тип электропроводки у нас дома, мы должны попросить помощи у квалифицированного электрика.

Если мы решим подключить индукционную плиту самостоятельно, мы должны строго следовать инструкциям, приведенным в руководстве, где вы можете найти подробную информацию о том, как правильно подключить кабели. Если нам необходимо подключить наше устройство к источнику питания 400 В, мы чаще всего используем двухфазные кабели и кабель третьей фазы, а также замыкаем нейтральный провод.Для выполнения этого процесса нам понадобится заземление.

Монтаж электриком

Если у вас возникли сомнения при установке индукционной плиты, обратитесь за помощью к опытному электрику. Он обладает всей необходимой квалификацией и правильно установит вашу индукционную плиту. Неправильная установка индукционной плиты может привести к ее повреждению, а также представляет угрозу для здоровья человека, устанавливающего индукционную плиту.

Вам также следует иметь в виду, что многие производители индукционных плит требуют, чтобы эти устройства устанавливались квалифицированными специалистами. Если нет штампа электрика, установившего вашу индукционную плиту, ваши жалобы могут быть не учтены.

Процесс установки индукционной варочной панели своими руками несложный. Многие производители бытовой техники снабжают каждый прибор подробным руководством по эксплуатации, в котором вы найдете всю необходимую информацию.Если мы уже знаем, для какой установки предназначена наша индукционная плита, вам просто нужно строго следовать инструкциям и требованиям, предоставленным производителем. Если вы не хотите рисковать, вы всегда можете обратиться за помощью к электрику.

Подключение варочной панели к электросети. Как соединить духовку и варочную панель?

Недавно построенная техника приобрела широкую популярность. Он компактный, стильный и элегантный. Варочная панель стала достойной практичной альтернативой обычной плите.

Многих интересует, как соединить духовку и варочную панель. В этой статье будут описаны правила.

Как сделать правильный выбор?

Встроенные панели прямоугольные или шестиугольные. Ширина прямоугольника от 25 до 90 см. Глубина 60 см. Шестиугольные пластины получили еще одно название «соты», так как варочная панель очень похожа на соты.

Какую модель выбрать – газовую или электрическую?

Варочная панель может быть газовой электрической или комбинированной.

Электрощит станет лучшим решением для дома, в котором нет газа.При наличии советуем приобрести газовый агрегат.

Комбинированная модель способна работать как на электричестве, так и на газе.

Зависимая и независимая панель

Зависимая называется моделью, которая работает только вместе с духовым шкафом. Панель управления, как правило, располагается на корпусе духового шкафа или на самой варочной панели.

Следует отметить, что совмещение духовки и варочной поверхности не всегда возможно, даже если они производятся одной компанией. Определите, насколько совместимы элементы, с помощью специальной таблицы.

Independent – это модель, которая оснащена панелью управления и не зависит от духовки. Главное достоинство таких агрегатов – произвольное размещение на кухне. Зависимая модель требует размещения только под духовкой.

Тип управления: по механике или по датчикам?

Механический тип управления предполагает вращающуюся рукоятку. Большинство пользователей предпочитают именно этот тип.

Touch модели предлагают прикоснуться рукой к панели. Этот метод считается инновационным.Это очень удобно.

Тачпад имеет неоспоримое преимущество. Его легко чистить за счет того, что поверхность идеально гладкая.

Выбор материала изготовления

Материалом для варочной панели обычно является стеклокерамика, алюминий, эмалевое покрытие или нержавеющая сталь.

Рассмотрим все модели:

• Алюминий. Такие устройства требуют механического управления. Они очень удобны в использовании. Эти агрегаты доступны по цене, устойчивы к механическим и термическим нагрузкам.Алюминий выдерживает удары, но подвержен царапинам. Кроме того, на поверхности образуются пятна от влаги и пальцев.
• Эмалированный. Их главное преимущество – доступная стоимость. Модели с таким покрытием представлены широкой цветовой гаммой. Отпечатков на них не осталось. Единственный недостаток – возможность сколов при падении на панель тяжелого предмета.
• Нержавеющая сталь. Эти модели дороже эмалированных и алюминиевых. Они, как и алюминий, неустойчивы к отпечаткам пальцев и влажным пятнам.
• Встраиваемая стеклокерамическая плита. В таких моделях есть сенсорный метод управления. Они отличаются своим стилем и изысканностью, легко чистятся. Кроме того, стеклокерамика подвержена быстрому нагреву и охлаждению. Единственный существенный недостаток – стеклокерамика хрупкая и при ударе может расколоться. Также из-за попадания холодной воды на нагретую поверхность могут образоваться трещины.

Обзор лучших производителей

Варочная панель может относиться к одной из трех категорий:

• К первой следует отнести элитную технику высочайшего качества.Это такие производители, как Miele, Gaggenau, Kupperbush.
• Ко второй категории относятся модели среднего уровня, которые отличаются доступной ценой и высоким уровнем функциональности. Это фирмы Electroluxe, Whirlpool, Goreje, Zanussi, Bosch, Siemens.
• Третья категория – бюджетные модели. Особого внимания заслуживают тарелки Ардо, Ганза, Аристон.

Дополнительные свойства

При выборе варочной панели следует обращать внимание на наличие дополнительных свойств.Есть панели с автоматическим отключением при попадании жидкости. Есть таймер, подающий сигнал и выключающий варочную панель. Есть модели с замком для младенцев.

Крышки варочной панели

Если конфорки выключены, то из-за защиты повредите крышку варочной панели. Основа для их производства – стекло, стеклокерамика или высокопрочная сталь. Поднятая крышка защищает от попадания грязи на стену, а при опускании служит для защиты варочной модели от трещин.

Крышки из стали не так дороги, но из стекла и стеклокерамики имеют более эстетичный вид.Кроме того, они подлежат быстрой стирке. Как правило, крышка опускается с помощью специального механизма.

Роль мощности при подключении варочной панели

Подключение варочной панели к сети требует расчета номинальной мощности устройства.

Если устройство имеет высокую скорость нагрева, то оно потребляет больше электроэнергии. В некоторых случаях показатель достигает 7 кВт в час. Подключение электроплиты предполагает тщательный подбор кабеля.

В частности, это правило касается питающих контактов варочной панели.Чтобы свести к минимуму контакты и уменьшить вероятность короткого замыкания, питание подводится к поверхностным выводам. Варочная панель подключается к сети с помощью медного кабеля диаметром не менее 4 мм.

Как подключена электрическая плита?

Если вилка подготовлена, то подключить плиту к электросети очень просто.

Где сложнее понять переключение проводов, которые входят в розетку. Например, от варочной панели отходят четыре провода, а в стене три провода.Когда варочная панель подключается сама по себе, в схеме отображается трехфазная поверхность.

Черный и коричневый провода соединены вместе. К квартирной фазе подключаются скрученные провода. Как правило, это белый провод. Заземляющие провода остаются свободными.

В клеммной колодке с клеммами имеются перемычки из меди. Для правильности их расположения нужно обратиться к цепи возле обуви. При работе с таким устройством, как электрическая варочная поверхность, схема подключения поможет найти перемычки и правильно подключить провода.

Если вы не знакомы с этой техникой, рекомендуется проконсультироваться с профессиональным электриком по подключению варочной панели к электросети.

Подключение электрической духовки

Достоинства духовки не оставят равнодушной ни одну хозяйку. Устройства не только безопасны и просты в эксплуатации, но и обладают широким функционалом.

Инновационная электрическая духовка объединила в себе функции микроволновой печи и разморозки, гриля и приготовления блюд на двоих. Подбор духового шкафа – задача не из легких, но с установкой придется повозиться.

Инструкция

Многих интересует, как правильно соединить варочную поверхность и духовой шкаф.

• Для начала ознакомьтесь с техническими характеристиками духовки. Это поможет вам правильно установить розетку. В зависимости от того, сколько энергии потребляет агрегат, рассчитайте требуемый электрический ток, который необходим для подключения оборудования. Как правило, мощность 3-3,5 кВт. В этом случае оптимальный показатель – 16 ампер. В противном случае потребуется ток 32 ампера.
• Необходимо выбрать розетку.Определите, насколько хороша электропроводка на кухне. Если проводка старая, то для духовки потребуется дополнительный вывод. Новая проводка должна быть медной. Его поперечное сечение зависит от текущего требования. Для индикатора на 16 ампер требуется сечение 2,5 мм2, на 32-4,0 мм2.
• Следует установить отдельный автомат, через который он будет подключен к электрощиту. Он должен соответствовать силе тока 25 или 40 ампер при розетке на 16 или 32 ампера.
• Духовка должна быть заземлена. Для этого проведите отдельную линию, ведущую к находящемуся под землей силовому шкафу, либо воспользуйтесь специальной жилой для заземления (если в вашей квартире трехфазная разводка).

Полезные советы

• Если духовка приобретается в комплекте с варочной поверхностью, то нужно обратить внимание на принципы управления. Большинство инновационных устройств имеют единую панель управления с духовкой. В этом случае достаточно подключить только варочную панель.
• Выбирая электрическую духовку, отдавайте предпочтение марке, выпустившей варочную панель. Желательно, чтобы духовка и плита были одной фирмы. Это избавит вас от проблемы обрыва связи из-за несовпадения разъемов системы управления.

Могу ли я установить собственную электрическую плиту?

Если ваша существующая электрическая плита сломана или вам просто нравится более современная модель, довольно легко найти замену, которую можно будет установить на ее место.А если у вас мало денег и вы уверены в своих навыках самостоятельного изготовления, вам может быть интересно, сможете ли вы установить свою собственную электрическую плиту без помощи электрика.

Но хотя замена существующей плиты на новую может показаться простой, есть несколько вещей, о которых вам нужно знать, прежде чем пытаться самостоятельно установить новый прибор.

Вы можете подумать, что можете просто подключить новую электрическую плиту к существующей розетке на 13 А, что сделает установку простой и легкой.Если ваша новая плита рассчитана на мощность менее 3 кВт, она будет работать от розетки на 13 А, и это часто бывает с небольшими духовками, которые предназначены для использования в оборудованной кухне.

Однако вполне вероятно, что ваша новая модель плиты более мощная, чем предыдущая, а для отдельно стоящих электрических плит часто требуется более 3 кВт.

Так как же установить отдельно стоящую электрическую плиту или плиту, потребляющую более 3 кВт?

Плиты, требующие более 3 кВт, в том числе многие отдельно стоящие электрические плиты, необходимо будет подключить к выделенной цепи более высокого номинала с отдельным выключателем для плиты.

Если вы чувствуете себя достаточно компетентным в DIY, вы можете самостоятельно подключить свою плиту к существующей цепи, но если подходящей цепи не существует, вам нужно будет установить новую. Монтаж контура плиты может быть выполнен только электриком, сертифицированным по части P.

Если вы можете использовать существующую цепь тока и блок управления плитой, вы можете подключить новую плиту самостоятельно.

Тем не менее, вам все равно потребуется нанять квалифицированного электрика для осмотра вашей работы после ее завершения и выдачи вам Сертификата на выполнение малых электромонтажных работ.Невыполнение этого требования может быть опасным и может привести к аннулированию вашего имущественного страхования.

Если у вас есть какие-либо сомнения по поводу установки новой плиты, обратитесь к квалифицированному электрику для выполнения работ.

Подключение духовки аналогично подключению к вилке, и первое, что вы должны сделать, это отключить любой источник питания в сети.

Если вы приобрели новую электрическую плиту, в комплект поставки должен входить подходящий кабель, но если вам нужно поставить свою, вам нужно будет найти кабель достаточной толщины – 2.Обычно подходит 5 мм. Для подключения кабеля к задней панели плиты:

1. Найдите клеммную розетку, расположенную на задней стороне плиты. Откручиваем пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземления (желто-зеленый) в их правильные положения.
3. Затяните все винты, чтобы провода полностью закрепились, затем снова прикрепите заднюю панель к прибору.

Затем необходимо подключить прибор с помощью кабеля к блоку управления плитой.Ваша плита должна быть расположена в пределах двух метров от блока управления плитой, но не непосредственно под ним, так как это может создать опасность возгорания.

Зачистите конец сетевого кабеля перед тем, как поставить прибор на место, затем переместите прибор, чтобы подать сетевой кабель к блоку управления плитой.

Для подключения вашей новой электрической плиты к блоку управления плитой:

1. Убедитесь, что кабель надежно прикреплен к прибору.
2. Если есть двухполюсный изолирующий выключатель, включите его, чтобы обесточить плиту.
3. Проверьте, что блок управления плитой полностью отключен, с помощью тестера напряжения, затем выверните винты внутри соединений, если это безопасно.
4. Осторожно подключите провода под напряжением, нейтраль и заземление в правильных положениях: синяя нейтраль находится слева, коричневый провод – справа, а зеленый и желтый провод заземления – в центре.
5. Когда провода будут достаточно натянуты, закройте розетку и завершите все оставшиеся соединения с блоком управления плитой.

Если вы используете существующий блок управления плитой и электрическую цепь, и у вас есть все инструменты, необходимые для безопасной установки вашего прибора, следуя приведенным выше инструкциям, вы можете бесплатно установить электрическую духовку самостоятельно.Если в новом приборе нет подходящего кабеля, возможно, вам придется его приобрести, но его стоимость будет минимальной.

Однако, если вы выполнили какие-либо электромонтажные работы, кроме простого подключения вашей новой плиты, вам понадобится квалифицированный электрик для проверки вашей работы и выдачи сертификата на выполнение незначительных электромонтажных работ, и вам, возможно, придется оплатить время электрика, чтобы сделай это.

Если у вас есть какие-либо сомнения по поводу самостоятельной установки электрической духовки, может быть проще и безопаснее обратиться за помощью к квалифицированному электрику.Но сколько стоит нанять электрика для установки электрической духовки? Большинство интернет-магазинов и магазинов отправят квалифицированного электрика для установки вашего устройства за менее чем 100 фунтов стерлингов, если установка проста.

не включается: 4 основных причины, по которым индукционные варочные панели не включаются

Индукционная плита больше не работает или возникают проблемы с ее включением? Узнайте о различных возможных причинах этой проблемы с помощью этого руководства по устранению неполадок.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Прежде чем что-либо делать с устройством, убедитесь, что вы отключили его от источника питания.
Существует опасность поражения электрическим током.
Наденьте подходящие защитные перчатки, если вам нужно что-нибудь разобрать.
Существует риск получить порезы или травмы.

Проблема с электрической установкой.

Одна из первых вещей, которую необходимо проверить, – это источник питания: правильно ли включена / подключена ли плита к розетке? Правильно ли затянуты клеммные разъемы, если они есть? Действительно ли ток действительно течет? Проверить розетку можно мультиметром в режиме вольтметра (AC).Поместите два щупа измерителя на клеммы розетки или разъемы клемм (если они есть). Вы должны получить показание около 230 вольт.

Клеммная колодка на варочной панели повреждена.

Клеммная колодка может быть повреждена или выгорена, что приведет к невозможности включения варочной панели. Это часто вызвано неплотно затянутым винтом или плохо подключенным заземляющим проводом (зеленым и желтым). Проверьте состояние клеммной колодки (расположенной на задней стороне варочной панели) и замените ее, если она слишком повреждена.

Неправильно подключены кабели к клеммной колодке

Если у вас есть плита и духовка работает нормально, а индукционная – нет, важно убедиться, что винты на клеммной колодке надежно затянуты. Большинство клеммных колодок имеют несколько точек подключения. Они служат для подачи электричества как на духовку, так и на плиту. Если провода не подключены должным образом или они подключены в неправильном месте, часть прибора может не работать. Та же проблема может возникнуть с индукционной варочной панелью: если часть плиты не работает, проверьте клеммную колодку.

Плата питания неисправна

Плата управляет всеми функциями вашей варочной панели. Если вы уже выполнили все проверки, описанные выше, и ваша плита по-прежнему не включается, возможно, проблема связана с печатной платой, и в этом случае ее необходимо заменить.
