Вызвать мастера на дом для подключения варочной панели в Москве можно прямо сейчас! Для этого требуется совершить лишь малейшее действие – набрать номер, или заполнить небольшую заявку, оставив свои контактные данные, чтобы оператор смог связаться с вами.

Мы очень любим своих клиентов. К нам обращаются, потому что:

• Большой опыт, которым может похвастаться не каждая компания. Все сотрудники обладают стажем работы начиная от трех лет и выше.
• Москва и Московская область обслуживается нами каждый день включая выходные и праздничные дни.
• Доверие – это все. Выдаем длительные гарантии и не требуем предоплаты.
• С каждым годом, мы работаем над улучшением обслуживания наших клиентов, за счет обратной связи и строгого контроля исполнения заявок.

Нам очень приятно, что вы доверяете нам. В свою очередь, мы гарантируем вам качество, надежность и низкие цены! Если вы пришли с вопросом о подключении электрической, газовой или индукционной варочной панели в Москве, то надеемся, что ушли с четким осознанием того, к кому стоит обратиться!



Варочная панель – это самый обязательный аксессуар кухни, без него никуда. Каждая домохозяйка или хозяин дома желает, чтобы на кухне царил уют и комфорт. Добиться желанного поможет грамотный специалист-электрик, который поможет произвести качественный и аккуратный монтаж и подключение варочной панели на вашей кухне.

Компания “Услуги электрика” предлагает вам обратиться за услугами по установке и подключению варочных панелей любых сложностей, моделей и производителей в городе Москве. С нами, вы забудете, что такое риск порчи столешницы или некорректная работа устройства.

На счету наших мастеров сотни и тысячи установок и подключений варочных панелей в Москве. Они каждый день ездят по заявкам и выполняют монтаж: газовых панелей, электрических, комбинированных, галогенных, индукционных. Если у вас есть вопрос каких производителей варочных панелей мы устанавливаем, смело отвечаем – нам не важна фирма, беремся за любую работу!

Также, очень важно в такой работе бережно относится к материалу столешницы, иначе, можно просто-напросто “убить” всю эстетику одним неправильным движением. Именно поэтому, очень важно доверять установку и подключение варочных панелей толковым мастерам, которые имеют большой опыт и стаж работы, естественно по своей прямой специальности!



Цена за установку варочной панели в Москве

Все услуги имеют фиксированный прайс, он немного разнится в зависимости от модели и типа устанавливаемой варочной панели. В целом, цена будет зависеть лишь от того, насколько тяжелая предстоит работа. Все расценки на услуги мастеров в Москве и Московской области можно уточнить в нашем прайс-листе, либо напрямую уточнить у оператора. Итоговая смета всегда составляется только на месте, после выезда мастера и проведения анализа.

Рады обрадовать вас тем, что выезд мастера по Москве ничего не стоит, а также, мы выдаем гарантию на все виды услуг и не включаем её в счет оплаты. Обратившись к нам, вы получите не только самые низкие цены, но и самое лучшее качество обслуживания!

Наши клиенты отмечают одним из удобств то, что им не приходится тратиться и покупать инструменты, которых у них нет дома, так как при обращении к мастеру, весь требуемый арсенал оборудования он привезет с собой.



Подключение электрической варочной панели в Москве

Обустройство и облагораживание кухни подходит к концу и осталось внести ключевые штрихи в плане установки и подключения бытовой техники? Очень кстати, что вы заглянули к нам, потому что наша компания занимается подключением электрических варочных панелей. Варочная панель электрического типа является наиболее популярным видом среди всевозможных моделей данных устройств, устанавливаемых на кухнях жителей Москвы. Это не голословный факт. Каждая вторая заявка на подключения варочной панели – это будет электрическая панель.

Причиной такой популярности является приемлемая цена и большой выбор среди модельного и ряда от самых популярных фирм, по типу: Beko, Electrolux, Ariston, Indesit, Hansa, Gorenje и так далее. К слову, наши мастера занимаются подключение всех перечисленных моделей и не только!

Почему мы настоятельно не рекомендуем заниматься подключением электрических варочных панелей самому?

• Требуется подведение однофазного или трехфазного провода к плите. Это работа с электричеством, а значит опасно для здоровья.
• Нужно знать, как правильно подключить перемычки.
• Если вы подключите клемму перепутав плюс и минус, вызовите замыкание, тем самым, техника может выйти из строя, а в худшем случае, вы навредите своему здоровью.
• Силовая розетка может не подходить под вашу панель. Если вы никогда не устанавливали силовые розетки, то лучше эту задачу переложить на плечи специалиста-электрика.

Бывают самые разные случаи и наших мастеров вызывают уже постфактум, для решения проблем, которые уже сложнее исправить, если это вообще возможно. Проще всего, для вас будет сразу обратиться к хорошему электрику из компании Uslugi-elektriki.ru, который сможет приехать уже сегодня и выполнить правильное, грамотное подключение электрической варочной панели в вашем помещении.



Подключение газовой варочной панели

Не стоит бояться газовой варочной панели, если знаете, что её подключал хороший и грамотный специалист. Ведь именно такой человек, будьте уверены, позаботится о том, чтобы шланг, который подключается от трубы к плитке, будет четко и ровно посажен, не имея загибов и протечек. Это одна из основополагающих проблем, которая встречается на кухнях, где происходило подключение газовых плит.

Наши инженеры сделают все максимально правильно, аккуратно и бережно, с заботой о вашем доме и здоровье.



Подключение индукционной варочной панели

Индукционная варочная панель подключается по следующей схеме:

• Выбор кабеля в зависимости от ситуации, где-то потребуется 4-6 мм, где-то более 6 мм.
• По необходимости, установка или замена розетки
• По необходимости, установка дополнительного автомата в электрощит
• Подключение

Для мастера, нет никаких проблем сделать это быстро и качественно. Вам не стоит браться за работу самому.



Подключение варочной панели: инструкция + фото

Содержание

• 1 Подключение варочной панели в теории
• 2 Советы электриков
• 3 Подключение индукционной панели

При покупке кухонный плиты для ее установки достаточно будет просто вставить вилку в розетку. На сегодняшний день многие люди покупают неполный комплект устройства. Они покупают только варочную панель. Подключение варочной панели к электросети не занимает много времени.

Благодаря самостоятельному подключению вы также можете значительно сэкономить свои средства. В этой статье вы узнаете, как подключить варочную панель своими руками.

Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение. Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление. Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Подключение варочной панели к электросети самостоятельно не составит для вас никакого труда. Но если вы решите проводить подключение напрямую, тогда вам могут потребоваться определенные знания. Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами. Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе. Затем их следует подключить их к фазному проводу вашей электросети. Синий провод вам следует подключить к нулевому проводу питания. Желтый провод подключается к защитному проводу в линии питания. Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.

Советы электриков

Вот основные советы электриков. Они помогут произвести качественное подключение варочной панели:

1. Подключение электрической варочной панели подразумевает в себе подключение дополнительных защитных устройств. Помните, что нельзя подключать несколько устройств к одной линии питания.
2. Корпус вашей варочной панели обязательно должен иметь заземление.
3. На данный момент многие производители продают панели, которые уже имеют шину заземления.

Эти советы вы можете использовать и при подключении вытяжки к электросети.

Подключение индукционной панели

Подключение варочной индукционной панели к сети похоже на подключение духового шкафа. Для того чтобы вы могли в этом убедиться мы предоставили вашему вниманию пошаговую инструкцию подключения. Сейчас мы с вами рассмотрим, как производится подключение индукционной панели к питающей сети.

Подключение варочной панели включает в себя следующие шаги:

Шаг первый

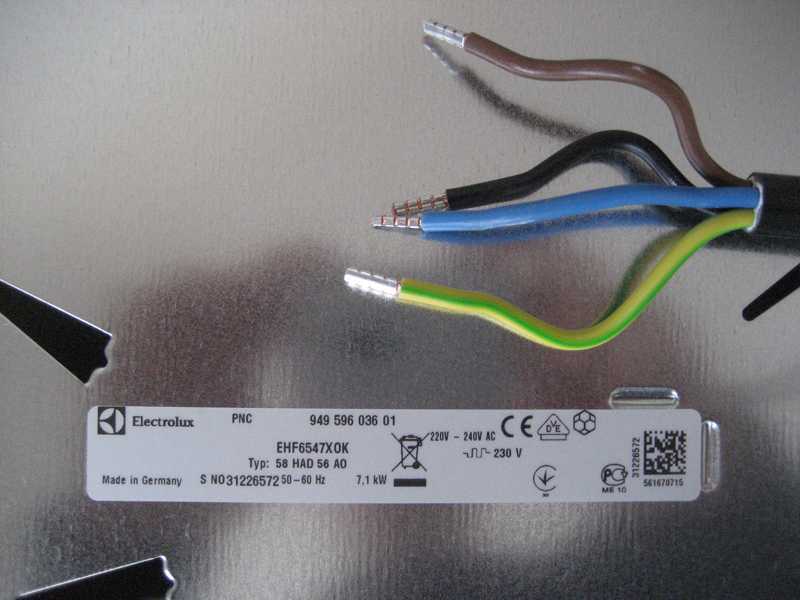

Шнуры для питания бывают двух видов. Это трехжильные и четырехжильные. Для подключения варочной панели вам необходимо приобрести именно тот шнур, который будет соответствовать вашей проводке.

Шаг второй

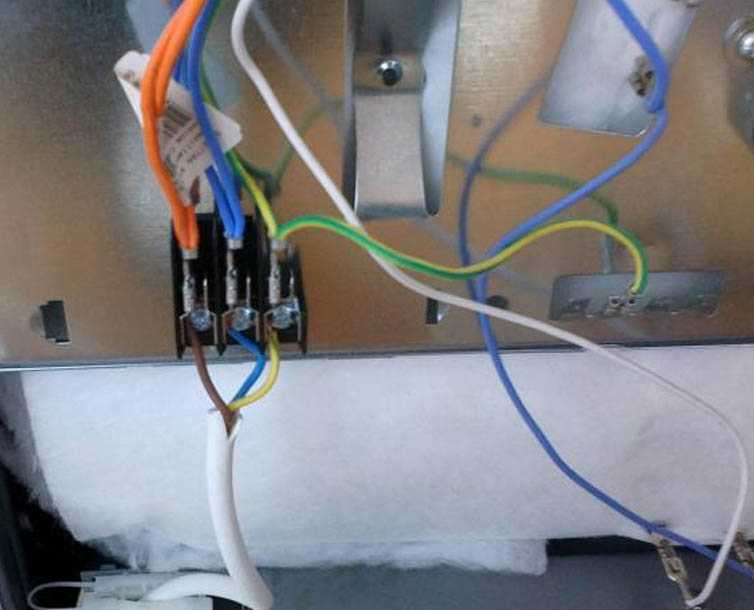

Здесь вам необходимо открыть крышку с обратной стороны варочной панели. Здесь вам необходимо найти небольшой прямоугольник. Его необходимо будет раскрутить.

Шаг третий

После открытия крышки вам необходимо найти клеммы. Сначала нужно вставить кабель в зажимы. Зажимы необходимо плотно закрепить. Это необходимо для того чтобы кабель не выпал из коробки.

Шаг четвертый

Здесь вам потребуется удалить медную пластину. Если ваша индукционная плита относится к старой модели, тогда она будет иметь три жилы. Если это новая модель тогда в ней будет расположено 4 жилы. Нейтральная клемма будет располагаться по центру. Фазные отверстия располагаются по бокам. Заземление здесь обычно находиться снизу.

Шаг пятый

Вам необходимо совместить свои провода и клеммы. Для их подключения вам необходимо открутить винты на клемме и вставить в отверстие провод. Первым делом вам следует подключить заземление. Затем необходимо подключить нейтрали. На последнем этапе подключения вам необходимо подключить фазный провод.

Между фазными клеммами вам необходимо установить медную перемычку. После этого вам необходимо проверить прочность всех соединений.

Шаг шестой

Рекомендуем прочесть: подключение электрического насоса.

Как установить газовую, электрическую или индукционную варочную панель

Хотя это может показаться пугающей задачей, обновление вашей варочной панели может быть довольно простым процессом, особенно если вы просто заменяете варочную панель старой модели на более новую. Этапы установки остаются примерно одинаковыми независимо от типа варочной панели, поэтому вы можете использовать это руководство, чтобы пройти через основной процесс установки газовой, электрической или индукционной варочной панели с 4 или 5 конфорками.

Обратите внимание, что данное руководство является обзорным, и если для установки требуется изменить конфигурацию вашей кухни, проложить новые газопроводы или электропроводку, возможно, лучше нанять профессионала.

Инструменты и расходные материалы, необходимые для установки варочной панели

Держите руководство пользователя под рукой. Конкретные инструкции и подробный список инструментов, которые вам понадобятся, будут в вашем руководстве. Как минимум вам потребуется:

Инструменты:

Для газовой установки:

Расходные материалы:

• Герметик для труб03

• Кисть

Установка электрической, газовой или индукционной плиты: шаг за шагом

Готовясь к завершению установки, вы можете попросить помощи у друга, особенно при снятии старой варочной панели, так как она может быть довольно тяжелой. Также чрезвычайно важно, чтобы вы отключили электроэнергию от блока предохранителей и выключили газовую линию.

Хотя это общие шаги по установке варочной панели, инструкции будут различаться в зависимости от производителя и от того, устанавливаете ли вы газовую или электрическую варочную панель. Кроме того, при использовании индукционной варочной панели установка выполняется так же, как и при установке электрической варочной панели. Обязательно следуйте инструкциям производителя по установке вашей конкретной модели варочной панели.



Шаг 1: Отсоедините и проверьте источник топлива

Перед отсоединением старой варочной панели сфотографируйте или пометьте проводку, так как новая варочная панель будет подключаться таким же образом. В зависимости от источника топлива, который требуется для вашей варочной панели, существуют две разные установки. Если вы заменяете индукционную или электрическую варочную панель, то для подключения и источника топлива потребуется распределительная коробка под варочной панелью. При замене газовой варочной панели для подключения потребуется газовая линия.



Установка электрической плиты:

Проверьте правильность напряжения и силы тока для электрической плиты

• Если вы заменяете старую плиту, то, скорее всего, у вас уже есть распределительная коробка, которая должна быть не менее 240 вольт.

• Дважды проверьте, что ваша старая варочная панель имеет ту же силу тока, что и новая варочная панель, поскольку некоторые старые модели имеют только 30-амперную цепь. Новые модели варочных панелей, как правило, имеют схему на 40 или 50 ампер.

• Если у вас нет распределительной коробки или у вас нет требуемой силы тока, вам следует нанять профессионала для этой установки.



Установка газовой варочной панели:

Отсоедините варочную панель от газовых линий

• Удалите остатки газа в вашем диапазоне, включив конфорки на несколько секунд в хорошо проветриваемом помещении.

• При отсоединении гибкого газового шланга проверьте его на износ.

• Если износа нет, можно использовать тот же шланг, но при наличии повреждений заменить его новым.

• Перекройте подачу газа, повернув переключатель перпендикулярно клапану, ослабьте и снимите гибкий газовый шланг с помощью гаечного ключа.



Шаг 2. Снятие существующей варочной панели со столешницы

Прежде чем приступить к снятию старой варочной панели, отключите все электричество в блоке предохранителей во избежание травм. Убедитесь, что питание полностью отключено, используя тестер цепи на каждом проводе в цепи, чтобы быть в безопасности. Если индикатор тестера цепи загорается, это означает, что питание все еще есть и его необходимо отключить.

• Удалите с варочной панели все съемные детали, такие как конфорки и/или решетки, а также герметик или замазку.

• Освободите место для работы, сняв дверцы шкафа или ящики.

• Старая варочная панель будет тяжелой, поэтому вам понадобится второй человек, который поможет вам ее поднять.

• Чтобы снять варочную панель, нажмите на нижнюю часть варочной панели, чтобы она поднялась и вышла наружу.

• Выбрасывая старую варочную панель, узнайте в своем муниципалитете, есть ли у них программа утилизации бытовой техники.

• Некоторые производители могут предлагать услуги по утилизации или утилизации. Вы можете убедиться во время покупки.

ШАГ 3: ИЗМЕРЬТЕ ПРОЕМ СТОЛЕШНИЦЫ И ПРОВЕРЬТЕ РАЗМЕРЫ ПЛИТКИ

Размеры вашей варочной панели могут различаться, но, как правило, вам потребуется не менее 30 дюймов и 1-2 фута свободного пространства по бокам.

• Используйте свою рулетку, чтобы убедиться, что у вас есть по крайней мере этот зазор, хотя вы должны проверить руководство пользователя для конкретных измерений.

• Убедитесь, что под местом, где будет располагаться настольная горелка, достаточно места.

• Измерьте варочную панель и вычтите от ½ до 1 дюйма с каждой стороны, чтобы учесть нависающий край, который будет проходить над столешницей.

• Минимальные расстояния могут зависеть от производителя варочной панели и местных норм.

Шаг 4. Снимите упаковку и отсоедините съемные части новой варочной панели

Подготовьтесь к установке новой варочной панели, удалив всю упаковку и защитный материал из коробки. Держите любые незакрепленные детали, такие как решетки или ручки, в стороне, пока установка не будет завершена.

Шаг 5: Установите пружинные зажимы в столешницу, чтобы закрепить новую варочную панель

Ваша новая варочная панель будет оснащена пружинными зажимами, которые будут удерживать ее на месте после установки в отверстие столешницы. Эти зажимы нужно будет сначала вкрутить в саму варочную панель.

Шаг 6. Опустите новую варочную панель в столешницу и подключите к источнику топлива

Попросите другого человека помочь вам поднять варочную панель на место, предварительно убедившись, что кабели и провода проходят через отверстие, прежде чем прижимать варочную панель до упора. защелкивается в пружинных зажимах. Подключение к источнику топлива зависит от того, подключаете ли вы газовую или электрическую плиту.



Подключение проводов к электрической варочной панели

• Перед подключением новой варочной панели убедитесь, что электричество отключено от блока предохранителей.

• Используя для справки этикетки или сделанные вами фотографии проводов вашей старой варочной панели, подключите кабели к соответствующей клемме в соединительной коробке.

• Красный и черный кабели — это положительный и отрицательный кабели, которые подают питание на варочную панель, белый — нейтральный, а зеленый — кабель заземления.

• Чтобы избежать коротких замыканий, закройте провода кабельной гайкой и спрячьте их в распределительной коробке.



Подсоедините газовые линии к новой установке варочной панели

• С помощью кисти нанесите большое количество герметика для труб на резьбу, которая прикрепляет шланг к варочной панели.

• Если ваша новая варочная панель поставляется с регулятором, вам сначала нужно прикрепить регулятор к варочной панели, а шланг к регулятору, обязательно нанеся герметик с помощью малярной кисти, прежде чем затягивать гаечным ключом.

• Убедитесь в герметичности газового соединения и отсутствии утечки газа.

• Подключите к электрической розетке воспламенитель, который зажжет горелки.

Проверка газового соединения

Чтобы проверить надежность соединения с газовой линией, распылите смесь воды и средства для мытья посуды на соединения труб. Если появляются большие пузырьки воздуха, значит, соединение газовой магистрали ослаблено и его необходимо подтянуть с помощью гаечного ключа.

Шаг 7: Установите обшивку и удалите все детали

Затяните все винты пружинных зажимов и добавьте герметик, если вы будете добавлять обшивку.

MGC9536DS MEC8830HB

Узнайте больше о варочных панелях

• Выбор различных типов плит и варочных панелей Наиболее распространенными типами плит являются газовые, электрические, индукционные и вытяжные. Узнайте о различных типах варочных панелей и их особенностях в этом руководстве.

• Газовый диапазон

  Рейтинги БТЕ и почему они имеют значение Что означает BTU и что он измеряет? Узнайте больше о важности знания БТЕ газовой плиты и о том, какие цифры лучше всего подходят для ваших нужд.

• Газовая плита против. Электричество: в чем разница? Что лучше: газовая или электрическая плита? Наше руководство по газовым и электрическим плитам поможет вам узнать плюсы и минусы каждого прибора, чтобы помочь вам сделать выбор.

Была ли эта статья полезной? Передайте его на

Как подключить варочную панель Bosch • CIMFLOK.COM

Как подключить индукционную варочную панель. Полезные советы
Приобретая новую индукционную плиту, не спешите включать ее в одну из свободных розеток. В этом случае в первую очередь необходимо определить возможность подключения данной

Как подключить индукционную плиту. Полезные советы

Приобретая новую индукционную плиту, не спешите включать ее в одну из свободных розеток. В этом случае в первую очередь необходимо определить возможность подключения данного бытового прибора к тому или иному участку электропроводки и выбрать наиболее оптимальный способ его подключения. Рассмотрим вопрос, как подключить индукционную плиту.

Следует отметить, что перед приобретением индукционной плиты необходимо уточнить, какой лимит нагрузки определен для квартиры (дома) и оценить возможность эксплуатации той или иной индукционной плиты с учетом ее максимальной потребляемой мощности.

Подключение настольной индукционной плиты

Настольная индукционная электроплита, как правило, конструктивно имеет шнур и вилку для подключения к обычной бытовой розетке. То есть в этом случае нет необходимости приобретать дополнительно шнур и вилку для подключения электроприбора. Но в этом случае очень важно правильно подобрать розетку для включения электроплиты.

Они очень часто ошибаются. Включите электроплиту в одну из свободных розеток, не учитывая ее нагрузочную способность, то есть величину нагрузки, которую допустимо подключать к этой розетке.

В лучшем случае сработает один из автоматических выключателей в распределительном щите. В результате перегрузки на одном из участков электропроводки. Но если проводка не защищена должным образом, например, если к одному автомату защиты подключено несколько линий электропроводки, то перегрузка повредит проводку.

Поэтому, прежде чем приступить к эксплуатации электроплиты, необходимо узнать ее максимальную потребляемую мощность и убедиться, что этот прибор можно включить в одну из доступных розеток. Потребляемая мощность указывается в ваттах (Вт) или в киловаттах (кВт) в паспорте на корпусе электроплиты, а также в технических характеристиках в инструкции по эксплуатации данного бытового электроприбора.

Следует помнить, что обычная бытовая электрическая розетка предназначена для включения бытовых электроприборов номинальной мощностью не более 3,5 кВт, что соответствует току нагрузки 16 А. То есть при потребляемой мощности электрическая плита не превышает этого значения, то ее можно включать в эту розетку.

Далее необходимо убедиться, что участок электропроводки, питающий эту розетку, способен выдержать нагрузку индукционной плиты. Как узнать?

Для начала нужно уточнить, какой кабель втыкается в розетку и как он соединяется с остальной домашней проводкой. Кабель, питающий розетку, должен иметь сечение не менее 2,5 кв.мм.

Если кабель подключается непосредственно к бытовому распределительному щиту, то такая линия электропроводки выдерживает ток бытовой розетки; для защиты такой линии скашивания электропроводки можно установить автоматический выключатель необходимого номинала. Этот вариант является наиболее предпочтительным с точки зрения надежности.

Второй распространенный вариант — кабель, питающий розетку, втыкается в распределительную коробку. При этом необходимо учитывать нагрузки других розеток, подключенных к этой распределительной коробке.

Кабель, идущий от главного распределительного щита к распределительной коробке, должен выдерживать общую нагрузку питаемых от него розеток. Поэтому, если нагрузка индукционной плиты является перегрузочной для данного участка проводки, то для ее включения необходимо выбрать другую розетку соответствующей нагрузочной способности.

Во-вторых, необходимо оценить техническое состояние электропроводки. Если электропроводка находится в неудовлетворительном техническом состоянии, то, соответственно, при включении новой нагрузки она может быть повреждена (См. Как провести ревизию электропроводки в квартире). При этом необходимо обратить внимание на состояние кабеля, в частности на его изоляцию.

Медный кабель предпочтительнее, но если в доме проложена старая алюминиевая проводка, то велика вероятность, что такой кабель не выдержит допустимой нагрузки.

Также необходимо обратить внимание на состояние контактных соединений электропроводки в месте подключения кабеля в квартирном распределительном щите, розетке, а также на промежуточные контактные соединения в распределительной коробке.

Не используйте удлинители и тройники для подключения индукционной плиты к сети. Для безопасной эксплуатации индукционной плиты ее необходимо заземлить, то есть включить в розетку с исправным заземлением.

Также нужно обратить внимание на состояние розетки. Если вилка электроприбора плохо контактирует с разъемами розетки, то такую ​​розетку необходимо заменить.

Подключение индукционной плиты

Индукционная плита имеет большую мощность, подключается не к обычной бытовой розетке, а к силовой, рассчитанной на силу тока более 16 А.

Розетка для подключения индукционная плита выбирается в соответствии с ее нагрузкой. Суммарная нагрузка индукционной плиты может составлять в среднем 25-32 А в зависимости от количества и мощности конфорок.

Для питания индукционной плиты в этом случае необходимо прокладывать индивидуальную линию электропроводки. Сечение кабеля зависит от нагрузки индукционной плиты: на ток 25 А медный кабель сечением 4 кв.мм, на нагрузку 32 А. 6 кв.мм.

Для безопасной эксплуатации индукционной плиты электропроводка должна иметь исправное защитное заземление. То есть для однофазной сети для подключения индукционной плиты необходимо подключить трехжильный кабель. Соответственно, приобретаемая вами розетка и вилка также должны иметь третий контакт заземления.

Если нет возможности приобрести розетку необходимой мощности, то в качестве альтернативы можно подключить индукционную плиту к клеммной колодке, установленной в задней коробке. Клеммная колодка должна выдерживать номинальный ток подключенной к ней индукционной плиты.

Что касается кабеля, по которому подключается индукционная плита, то в данном случае все зависит от комплектации. Если кабель питания есть в комплекте, то его достаточно подключить к клеммной колодке непосредственно на индукционной плите, а затем к купленной сетевой вилке или в клеммной колодке. В зависимости от выбранного способа подключения индукционной плиты.

Если кабель не входит в комплект, то его необходимо приобрести отдельно. Приобретая кабель, необходимо обратить внимание на его сечение. Он должен соответствовать подключаемой нагрузке. Вам необходимо приобрести гибкий 3-жильный кабель сечением 4 или 6 квадратных метров. мм на номинальные токи 25 и 32 А соответственно.

Во избежание ошибок рекомендуется подключать кабель к самой пластине, а также к вилке, согласно общепринятой цветовой маркировке: коричневый или черный. Фазный провод, синий. Нулевой провод, желто-зеленый. Защитный заземляющий проводник.

Если кабель уже подключен к клеммнику электроплиты, то необходимо проверить правильность его подключения. На клеммах индукционной плиты обычно указывают следующую маркировку контактов:

L. Выход фазы или L1, L2 (L3). Клеммы фазные с двухфазным (трехфазным) подключением;

Нет. Нулевой выход;

ПЭ. Место подключения защитного провода заземления.

Двухфазное и трехфазное подключение индукционной плиты

Некоторые типы индукционных плит могут быть снабжены двух- или трехфазным подключением к электрической сети. Если в доме сделан трехфазный ввод, то такая электрическая плита подключается так, как рекомендует завод-изготовитель. К двум или трем фазам электропроводки четырех- или пятижильным кабелем.

Электроплита подключается к однофазной бытовой электросети трехжильным кабелем, причем в клеммную колодку на индукционной плите устанавливаются специальные перемычки между фазами, которые обычно входят в комплект. Если перемычек нет, то подключение к двум или трем выводам фаз осуществляется проводом, соответствующим нагрузке секции электроплиты.

Следует иметь в виду, что если в комплект входит кабель для двух- или трехфазного подключения, то он не рассчитан на однофазное включение, так как при однофазном подключении индукционной плиты нагрузка на фазном проводе увеличивается до суммарной нагрузки всех фаз.

Следовательно, при использовании четырех (пяти) жильного кабеля для подключения к однофазной сети две (три) фазы на табличке подключаются к жилам кабеля, а на другом конце кабеля, при подключении к вилке или в клеммной колодке фазные жилы закорачиваются и подключаются к одной фазе электросети Или приобретается новый трехжильный кабель, имеющий достаточную нагрузочную способность для однофазного подключения электроплиты.

Подключение индукционной плиты к духовке

Процесс подключения индукционной плиты к духовке ничем не отличается от подключения одной индукционной плиты. Единственная разница. Высокое энергопотребление, так как помимо индукционной плиты добавляется мощность духового шкафа. Соответственно, необходимо подобрать правильное сечение кабеля, а также комплект розетки и вилки для подключения электропечи к сети.

Существуют типы индукционных плит с духовкой, в которых максимальная потребляемая мощность ограничивается отключением одной из конфорок во время работы духовки. То есть вы можете управлять всеми конфорками индукционной варочной панели одновременно, но при включении духовки блокируется возможность включения одной конфорки. Этот вариант наиболее приемлем для домов с ограниченным лимитом мощности, не позволяющим эксплуатировать достаточно мощные электроплиты.

Защитные устройства

При подключении индукционной плиты очень важно правильно выбрать необходимые защитные устройства. Для защиты индукционной плиты, а также проводки электропитания установлен автоматический выключатель. Номинальный ток автоматического выключателя выбирается исходя из мощности индукционной плиты. При этом выбирается ближайшее большее значение тока, но учитываются и характеристики проводки. Автоматический выключатель должен защищать все элементы электропроводки.

Для обеспечения безопасной эксплуатации индукционной плиты в распределительном щите установлено устройство защитного отключения (УЗО), которое защищает от поражения электрическим током, а также возгорания в случае утечки тока через поврежденную изоляцию. УЗО должно быть рассчитано на номинальный ток с учетом возможной нагрузки на косилку электропроводки.

Например, если на косилочной линии установлен автоматический выключатель на 32 А, то УЗО должно быть рассчитано на работу при более высоком номинальном токе. На 40 А, так как тепловой расцепитель автоматического выключателя при токе свыше 32 А отключается не сразу, а с некоторой выдержкой времени. Для защиты человека от негативного действия электрического тока дифференциальный ток устройства защитного отключения должен быть не более 10 мА.

В качестве альтернативы можно использовать комбинированное устройство. Дифференциальная машина, выполняющая функции двух вышеупомянутых защитных устройств.

Подключение электрических и индукционных плит Bosch, Electrolux, Ariston, Gorenje, Hansa, Aeg, Zanussi

При покупке отдельностоящей кухонной плиты, в большинстве случаев, для ее подключения достаточно воткнуть вилку в розетку. Но многие приобретают не полный комплект, а только его верхнюю часть – варочную поверхность.

Предлагаем рассмотреть, как подключить варочную панель Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Ariston и другие своими руками, а также стоимость такой подключение в специализированных компаниях.

Теория подключения панели

Варочная панель встроенного типа подключается к отдельной косильной линии с розеткой, способной выдерживать токи от 32 до 40 А и обеспечивать надежное заземление. Вводной кабель содержит три медных провода сечением не менее 4 мм². Современная электропроводка в квартире также допускает подключение к четырехжильному силовому кабелю.

Розетки для подключения панелей бывают двух типов:

• С тремя контактами; Подключение варочной панели к одной фазе
• С четырьмя контактами.

Панельные розетки и кабели

Если самостоятельно подключить варочную панель с имеющейся вилкой на конце кабеля, это не составит труда. А вот для подключения к сетевому кабелю от плиты, где на конце нет вилки, уже нужны определенные знания.

Например, из панели выходит кабель с четырьмя жилами, а из стены выходит только три провода питания. Это значит, что панели нужно двухфазное подключение, а в квартире только одно.

В этом случае технология следующая: коричневый и черный провод от кабеля от варочной панели скручиваются вместе и подключаются к фазному проводу линии электрокосилки, которая выходит из стены. Синий провод кабеля (нейтральный) подключается к нейтральному проводу источника питания. Остается провод защитного заземления желто-зеленого цвета, он подключается к такому же проводу заземления в линии электрокосилки.

В случае отхода от стены проводов одного цвета, с помощью мультиметра нужно выяснить, какой из них нулевой, а какой фазный, и определить целостность заземляющей жилы. Полученное соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которой уже имеется вилка, обязательно проверьте соответствие проводов питания и контактов внутри розетки. Иногда они могут быть разными. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие соединения, при необходимости провода меняются местами.

Советы электрика

1. Подключение электроплиты подразумевает установку отдельного автоматического выключателя и УЗО, эти устройства выбираются из следующего расчета: для розетки на 16 А необходим автоматический выключатель на 25 А, а УЗО от 40 А.
2. Корпус варочной панели должен быть заземлен, причем не на корпус или провод от другого прибора, а на клемму розетки, отдельным проводом от варочной панели.
3. Уже сейчас большинство производителей продают оборудование, которое оснащено шиной защитного заземления, его просто нужно подключить к заземляющему проводу в квартире.

Подготовка мебели под встроенную варочную панель

Чаще всего отверстие в столешнице под плиту вырезают еще при изготовлении кухонного гарнитура. Но если вам нужно подготовить мебель самостоятельно, не смущайтесь. С этой работой справится любой, кто умеет держать электролобзик.

Разметку ниши под варочную панель необходимо делать, учитывая, что от ее края до контура столешницы должно оставаться не менее 50 мм. В углах разметки сверлятся отверстия диаметром 8-10 мм. Электролобзиком с мелкозубчатой ​​пилочкой аккуратно прорезают леску от одной дырочки к другой на дереве. При этом электролобзик должен быть плотно прижат к столешнице.

Края вырезанной ниши необходимо обработать силиконовым герметиком . После этого к пропилам прикручиваются крепления-клипсы. Подготовив мебель, можно приступать к подключению электричества.

Как выбрать розетку?

Как подключить варочную панель к домашней электросети? Для этого важно правильно выбрать розетку

• ;
• Заглушка;
• Кабель.

Электричество в вашей квартире имеет одну фазу и вход 220 вольт ? Тогда вам понадобится розетка и вилка с тремя контактами.

Вы приобрели оборудование для кухни современного частного дома с две фазы и 380 вольт ввода ? Тогда для равномерного распределения нагрузки варочную панель лучше подключить к двум фазам. При этом используется розетка и вилка с четырьмя контактами.

В первом случае синий провод (ноль) подключается к левому контакту, черный или коричневый (фаза) – к правому. Зелено-желтый заземляющий провод крепится к штырьку, расположенному обычно ниже или выше базовой пары.

В случае подключения четырехконтактной розетки необходимо ориентироваться на маркировку жил на крышке розетки. Будь осторожен! Розетки разных производителей отличаются своей конструкцией.

Требования к электропроводке

Электрическая плита должна быть подключена к специальной розетке с достаточным заземлением. Для такой розетки придется вести отдельную ветку от щитка и обязательно подключать к отдельному автомату на 32 А. Кабель, проложенный к розетке, должен быть медным с сечением жилы не менее 4 мм². В зависимости от выбранного типа розетки кабель может быть трех- или четырехжильным.

Теоретическая часть.

Итак, электроплита подключается к специально разветвленной высоковольтной заземляющей розетке пропускной способностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, сечением не менее четырех миллиметры. Однако сегодня проводка рассчитана на размещение четырехжильных кабелей. Если говорить о розетках, которые предназначены для подключения варочных панелей, то они классифицируются следующим образом:

• Трехконтактные;
• Четыре контакта.

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать особую специфику этого процесса. Предположим, что блок питания варочной панели имеет 4 жилы (фаза, фаза, ноль, земля), а в стене их 3. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, а затем одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным , коричневый, белый). Что касается проводников заземления и нуля, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите и внимательно проверьте розетку, в которую вы собираетесь подключать электроплиту, так как в некоторых случаях происходит несовпадение контактов и проводов плитки, в результате чего после подключения может случиться так, что розетка искрит или начинает таять.

Настоятельные рекомендации

Учтите следующие советы по подключению техники своими руками:

1. Перед подключением электроплиты необходимо установить УЗО и автомат.
2. Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те проводники, которые подключены к клеммам от розетки.
