Ракетная печь, сделанная своими руками, чертежи и пошаговое изготовление которой представлены в этой статье, является одним из наиболее удачных решений для обогрева дачного домика или летней кухни. Популярность самодельного обогревательного прибора обусловлена незначительным расходом топлива.

Особенности конструкции

Ракетная, или реактивная печь бывает походного и стационарного видов. Переносная конструкция используется преимущественно в походных условиях для нагрева воды и приготовления пищи. Внешне агрегат напоминает перевернутую Г-образную трубу. Работает такая печь на энергии естественного потока поднимающихся продуктов горения. По такому же принципу действуют простые пиролизные печки.

Стационарная печь-ракета – идеальное решение для отопления небольшого дачного домика, летней кухни или хозяйственных пристроек. Устройство такой конструкции имеет схожесть с пиролизным котлом длительного горения. При тлении топлива начинают выделяться пиролизные газы, которые под давлением выталкиваются в колпак и быстро нагревают печь. Постепенно раскаленные продукты сжигания охлаждаются, опускаются в газоход и попадают в дымоходный канал.

Свое название теплогенератор получил за внешнее сходство с перевернутой космической ракетой. В процессе нагрева агрегат издает громкий гудящий звук, который напоминает характерный для ракеты рев.

К преимуществам реактивной печи длительного горения относят:

• примитивность конструкции и возможность изготовления своими руками;
• небольшой расход строительных или подручных материалов;
• отсутствие сложностей с уходом и обслуживанием;
• высокий коэффициент полезного действия;
• быстрый нагрев;
• возможность контроля расхода топлива во время работы;
• саморегуляция работы печки.

Несмотря на множество положительных характеристик, печь-ракета имеет ряд недостатков:

• частая загрузка топливного материала;
• отсутствие автоматики требует постоянного присутствия человека;
• сильный нагрев металлического колпака;
• небезопасность использования в помещениях с детьми.

Стоит отметить, что печь-ракета непригодна для отопления бани или сауны. Теплогенератор дает незначительное количество тепла в инфракрасном диапазоне. Использовать дополненную лежанкой стационарную конструкцию можно в зоне отдыха банного комплекса.

Видео «Походная реактивная печь»

В этом видеосюжете представлен пошаговый мастер-класс по изготовлению самодельной печки, которая пригодится как на даче, так и на пикнике.

Разновидности

Популярность самодельных отопительных приборов стремительно растет. Большим интересом среди дачников пользуются простые в изготовлении конструкции, которые не требуют много топливного материала. Итак, на сегодняшний день разработаны и опробованы в действии видоизмененные ракетные печи. Например, печь с варочной поверхностью позволяет одновременно готовить несколько блюд. Такая конструкция пользуется большой популярностью у дачников в период переработки собранного урожая на зимние заготовки.

Походная печь-ракета отличается легким удельным весом и легкостью сборки. Мобильная конструкция незаменима в походах и частых выездах на природу. С помощью переносной печки, которую в народе называют походной, можно варить супы, готовить каши и даже жарить мясо.

Теплогенератор с водяным контуром подходит для обогрева небольшого частного коттеджа, дачного домика или летней кухни. Основное преимущество печки с водяным контуром – существенная экономия расходов на обогрев помещения и подогрев воды. Отопительный прибор работает автономно, не требуя подключения к электрическим сетям.

Еще одним интересным вариантом для отопления дома является самодельная печь с лежанкой. Массивную печь-ракету с отапливаемой лежанкой можно использовать в качестве кровати либо дивана. Такой «предмет мебели» подойдет для дневного сна или даже ночного отдыха. Лежанку выкладывают из кирпича и глиняной массы.

Как сделать

Ракетную печь можно сделать самостоятельно. Сначала нужно нарисовать эскиз будущей конструкции и проставить на чертеже размеры печки. Наличие проекта экономит время и помогает избежать множества типичных ошибок начинающих мастеров.

Походная

Переносную печь-ракету можно сделать из профильной трубы либо старого газового баллона. В процессе работы понадобятся следующие материалы:

• отрезок профильной трубы сечением 160х160 мм – 30 см;
• отрезок профильной трубы сечением 120х120 мм – 50 см;
• металлические листы (5 мм) размерами 150х150, 160х160 и 200х300 мм;
• металлические прутья для изготовления колосников.

С помощью болгарки вырезают из профильных труб топку и дымоход. Эти два элемента соединяют между собой под углом 45°. Из металлических прутьев изготавливают колосники, которые приваривают к нижней части топки. Между топкой и поддувалом устанавливают разделяющую пластину.

Из металлического листа толщиной 5 мм делают заслонку на центральное отверстие топки. С помощью заслонки можно регулировать интенсивность пламени в печке. На последнем этапе выполняется окрашивание готовой конструкции термостойкой краской по металлу.

Стационарная

Ракетная печь стационарного типа состоит из трех основных элементов:

1. Печь-ракета.
2. Топочное отделение.
3. Лежанка.

Чтобы конструкция получилась прочной и устойчивой, выкапывают небольшой котлован. Дно ямы выкладывают красным огнеупорным кирпичом. При кладке второго ряда кирпича формируют внутренние дымоотводные выходы и устанавливают дверцы поддувальной и очистной камер. Затем выполняют кладку кирпичом камеры сгорания, вертикального канала и бункера для закладки топливного материала.

Когда раствор засохнет, на вертикальный канал устанавливают металлическую трубу либо бочку диаметром 450 мм. Стенки печки и лежанки закрывают огнеупорным кирпичом и замазывают глиняной массой.

Как правильно топить

Перед закладкой основного топлива рекомендуется разогреть печку. В топку закладывают и поджигают опилки, сухую стружку либо бумагу. Когда огниво разгорится, система начнет издавать другой тональности звук. Теперь можно закладывать любой имеющийся в доме или под рукой твердотопливный материал.

Ракетная печь длительного горения может работать на дровах, плотно утрамбованных опилках, сухих мелких ветках и древесных пеллетах.

Пока топливо не начнет гореть, дверцу топки не закрывают. Как только пламя станет более интенсивным, заслонку можно прикрыть. В процессе горения печь может издавать звуки разной тональности. Если звук меняется резко или слишком часто, стоит проверить, не захлопнулась ли воздушная заслонка.

В сравнении с другими теплогенераторами печь-ракета привлекает простотой устройства и дешевизной обслуживания. Единственным недостатком, который может отталкивать, считается эстетическая непривлекательность конструкции. Сделать походную модель более интересной можно путем окрашивания поверхности термостойкой краской. Стационарную печь рекомендуется обложить красным огнеупорным кирпичом либо натуральным камнем.

Ракетная или реактивная печь – Чертежи, 3D Модели, Проекты, Модели для станков ЧПУ

Ракетная печь/

Ракетная печь/1.JPG

Ракетная печь/2.JPG

Ракетная печь/3.JPG

Ракетная печь/4.JPG

Ракетная печь/5. JPG

Ракетная печь/6 Чертёж.JPG

Ракетная печь/7.JPG

Ракетная печь/8.JPG

Ракетная печь/9 ножка.JPG

Ракетная печь/Reakt Pe4001.5nf.DOC

Ракетная печь/Reakt Pe4001.NST

Ракетная печь/Бункер 1.dft

Ракетная печь/Бункер 1.dxf

Ракетная печь/Бункер 1.PDF

Ракетная печь/Бункер 1. SLDDRW

Ракетная печь/Бункер 1.SLDPRT

Ракетная печь/Корп 1.dft

Ракетная печь/Корп 1.dxf

Ракетная печь/Корп 1.SLDDRW

Ракетная печь/Корп 1.SLDPRT

Ракетная печь/Корп 2 Крышка.dft

Ракетная печь/Корп 2 Крышка.dxf

Ракетная печь/Корп 2 Крышка.SLDPRT

Ракетная печь/Накладка на ножки.

dft

Ракетная печь/Накладка на ножки.dxf

Ракетная печь/Накладка на ножки.PDF

Ракетная печь/Накладка на ножки.SLDDRW

Ракетная печь/Накладка на ножки.SLDPRT

Ракетная печь/Ножка.dft

Ракетная печь/Ножка.dxf

Ракетная печь/Ножка.PDF

Ракетная печь/Ножка.SLDDRW

Ракетная печь/Ножка. SLDPRT

Ракетная печь/Пластина накладка.dft

Ракетная печь/Пластина накладка.dxf

Ракетная печь/Пластина накладка.SLDPRT

Ракетная печь/Решётка.dft

Ракетная печь/Решётка.dxf

Ракетная печь/Решётка.SLDPRT

Ракетная печь/Сборка крестовина.SLDASM

Ракетная печь/Сборка Ракетная печь 1.PDF

Ракетная печь/Сборка Ракетная печь 1. SLDASM

Ракетная печь/Сборка Ракетная печь 1.SLDDRW

чертежи. Ракетная печь сделать самому своими руками

Ракетная, или реактивная печь – это отопительно-варочное устройство, использующее в качестве топлива древесные продукты. Популярность такого оборудования обусловлена несколькими факторами. Один из важнейших – простота изготовления и небольшие вложения. Кроме того, ракетная печь пользуется спросом из-за своих оптимальных технических характеристик, но об этом мы поговорим немного позже.

Реактивная печь появилась достаточно давно. За это время о таком оборудовании сложилось огромное количество мифов. Самый интересный заключается в том, что в ракетной печи используется такой же принцип работы, как и в реактивном двигателе самолета МИГ-25. Кто-то даже говорил о том, что подобное отопительное оборудование работает на обратной реактивной тяге, но это совсем не так.

Ракетная печь длительного горения

Основное требование, выдвигаемое к реактивным печам, да и к любым другим устройствам длительного горения, – высокая теплоотдача. Причем желательно, чтобы была возможность загрузки топлива без остановки процесса горения. Если такое отопительное оборудование будет гореть в течение 6-7 часов без «дозаправки», то его смело можно назвать годным.

Вообще любая ракетная печь длительного горения основана на дожигании пиролизных газов. Как известно, пиролиз – это процесс разложения твердого топлива в летучие газы, протекающий в условиях недостаточного количества кислорода в топке, что замедляет процесс горения и заставляет топливо тлеть. Все это позволяет относительно небольшим количеством древесного топлива довольно долго обогревать помещение.

Принцип действия

Практически все печи рассматриваемого типа имеют вертикальную загрузку. Горючее, попавшее в топку, сгорает, и постепенно оседает в низ. Основная часть кислорода поступает через поддувало, благодаря чему достигается избыток воздуха, которого должно хватить на дожигание. Но его количество рекомендуется ограничивать, так как холодные потоки могут остудить нагретую смесь.

Если загрузка вертикальная, то основным регулятором выступает пламя, которое вытесняет воздух. Обычно для поддержания процесса пиролиза, то есть чтобы температура сохранялась на должном уровне, имеется жаровая труба. Чем она длиннее, тем лучше тяга. Но по всей длине трубы мы имеем значительную разницу температур.

Довольно важным моментом является теплоотдача после топки. Для более эффективного выделения тепла его небольшое количество (в пределах 5-10%) отводится наружу. Так и помещение быстрее нагревается, и появляется возможность уменьшить теплопотери райзера (аккумулятора). Практически все ракетные печи своими руками делаются таким образом, чтобы райзер накрывался тонким слоем металла, что сохранит тепло. Продолжаем рассматривать устройство.

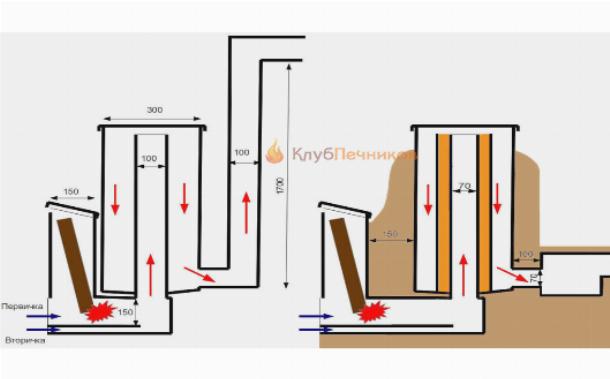

Ракетная печь своими руками: чертежи

Для того чтобы отопительное оборудование работало максимально эффективно, во время сборки необходимо руководствоваться чертежами. Их вы сможете найти в данной статье и использовать при сборке.

Давайте поговорим о том, как создать мини-ракетную печь. Она нужна для обогрева и приготовления пищи в теплое время года. Нагревается до 400 градусов по Цельсию. При этом печь должна быть переносной. Топку можно сделать открытой. Основное конструкционное отличие от классической реактивной печи заключается в том, что топка изготавливается с совмещенным поддувалом. В результате объемы заходящего вторичного воздуха сокращаются, следовательно, кислород не может остудить пиролизный газ.

Изготовленное отверстие в крышке бункера позволяет регулировать температуру, правда, не очень точно, но для приготовления пищи вполне достаточно. А сейчас более подробно рассмотрим процесс сборки.

Первый этап сборки

Для начала нам потребуется обычное колено канала в хорошем состоянии. Его размеры могут быть различными. Все зависит от того, насколько большую печь вы хотите получить. Две трубы (обычно диаметром 150 мм) свариваются под углом не более 90 градусов. В результате мы получим топку с патрубком. Необходимо помнить о том, что короткий участок трубы должен быть горизонтальным, а длинный – вертикальным. Соответственно, пламя из горизонтального патрубка будет вытягиваться в вертикальный канал.

Наиболее примитивный с точки зрения трудоемкости способ организовать подачу вторичного воздуха заключается в том, что на кронштейны в топке крепится лист металла. Получается, что очаг будет отделяться от дымохода. Проходящий воздух переместится в угол колена, чего и требовалось добиться. Обратите внимание на то, что ракетная печь, своими руками (чертежи см. в данной статье) изготавливаемая, должна иметь ножки. Их желательно приварить. На вертикальную часть трубы можно поставить решетку, чтобы заниматься приготовлением пищи.

Второй этап: изготовление ракетной буржуйки

В качестве основы мы берем конструкцию, полученную немного раньше. К ней необходимо добавить дополнительный элемент, в результате чего получится своего рода буржуйка. Нам требуется сделать горизонтальный канал. Прямоугольное сечение канала более предпочтительно, так как позволяет улучшить эксплуатационные свойства агрегата. Что же касается воздуховода, то его можно сделать горизонтальным. Самое главное, чтобы по нему поступал воздух. Наиболее целесообразное решение – установка пластины с ребрами по нижней стенке.

Что касается дымохода, то его подключают к колену. В качестве материала используется стальная труба подходящего диаметра. Нередко такая печь собирается из того, что есть под рукой. Но самое главное требование – это организовать качественную топку и отвод. При этом нежелательно использовать слишком тонкий металл, на котором будет заметен процесс коррозии.

Печь с вертикальным теплообменником

Сама по себе идея достаточно проста в исполнении. Заключается она в том, что на пути прохода горячих потоков монтируют толстостенный стальной теплообменник. В этом случае используется конструкция, описанная выше, и к ней добавляется дополнительный элемент. Но тут желательно немного увеличить печь в размерах и поменять вертикальную трубу на емкость для сухого теплообмена. Это может быть пустой газовый баллон, который идеально подходит. Правда, придется выполнить канал дымохода соосно горизонтальному патрубку (топке).

Топка может изготавливаться в различных исполнениях. Самые популярные – труба, короб и корпус печи. Если топка имеет не слишком маленькие габариты, то может выступать в качестве первичного теплообменника. Поэтому если вы хотите добиться продолжительного горения, скажем, такого, который имеет ракетная печь Апостола, то топливный отсек необходимо расширить. Обычно он делается высоким, примерно 50-60 см. Следовательно, вертикально загруженные поленья загораются снизу и полностью прогорают под собственным весом.

Монтаж инжектора

На этапе дожигания топлива для лучшего протекания процесса устанавливают отдельный канал для подачи кислорода. В этих целях желательно использовать стальную трубу, имеющую диаметр не более 18 мм, и изогнутую. Один конец трубы необходимо заглушить, просверлить в нем примерно пять-шесть отверстий небольшого диаметра. Данная сторона проходит через всю систему. При этом конец с просверленными отверстиями должен доставать до пламени. Свободная сторона отводится в окружающую среду, где будет доступ к воздуху. Нагревание металла приводит к возникновению тяги в трубке, и кислород поступает для дожига. В принципе, ракетная печь Габриэля Апостола такого типа является весьма эффективной и отличается высокой теплоотдачей.

Полезное дополнение

Если у вас есть желание, то на заключительном этапе вы можете организовать турбонаддув. Для этого к инжектору нужно подключить воздушный насос. Подойдет старенький пылесос или мощный компрессор. При этом обратите внимание на то, чтобы инжектор имел хорошую пропускную способность.

Система работает следующим образом. После включения насоса в ней создается избыточное давление. Пропорционально увеличению мощности возрастает тяга. Постепенно температура теплообменника повысится. Это похоже на кузнечные меха, которые использовались еще с древних времен. Такая ракетная печь на опилках, дровах и другом низкосортном топливе будет работать весьма эффективно. Вложений практически не потребуется, так как собрать оборудование можно из подручных средств и материалов.

Небольшая ракетная печь для палатки своими руками

Обычно романтическое настроение от туристического похода проходит быстро, особенно если нежно заночевать в сырой палатке. Хотя и для такого лесного домика есть довольно удачные варианты печей, например, способных не только обогреть палатку, но и обеспечить приготовление пищи и сушку одежды. Сегодня такая печь в палатку представляет автономную систему отопления, в которой предусмотрено и система удаления дыма, и дополнительные экраны безопасности, но главное чем отличаются современные туристические печи это легкость и экономность.

Размеры

Если палатка четырехместная, а в походе участвует несколько человек, то для готовки еды в тамбуре сооружается вторая щепочница (можно с дымоходом). Для отапливания основного спального помещения используется либо такая же щепочница с таким же дымоходом, либо полноразмерная (стандартная) буржуйка. Располагая ту или иную печку в палатке, нужно оберегать свой «шатер» от перегрева и внезапного воспламенения, а себя – от угара.

Для зимней рыбалки и всепогодных походов желательно воспользоваться полноразмерной буржуйкой, зачастую устанавливаемой у входа в палатку. Стандартная буржуйка оснащена поддувалом (колосником) – это облегчает закладку дров. В случае с щепочницей дымоход снимается при каждом добавлении дерева в топку.

Конструкция печки на дровах

Зима и кемпинг у большинства туристов ассоциируются с замёрзшими ногами и необходимостью согреться в палатке в ночное время. Печь всегда обеспечит обитателей палатки потоком тёплого воздуха. В результате вы спокойно уснёте и проснётесь в тепле.

Если нужно ещё и приготовить еду, то иногда устанавливают 2 печи, чтобы быстрее решить обе задачи:

• одну в палатке для обогрева;
• вторую на улице для приготовления питания.

Предлагаем ознакомиться Как укладывать арматуру для фундамента – проверенные способы

Металлические модели обычно изготавливают из стали. Они дольше удерживает тепло, обеспечивают более равномерный нагрев. Чем толще стальной лист, тем лучше он противостоит деформации и тем дольше остывает, что хорошо в ночное время, когда печь выключена. Герметичные стальные дверцы останутся такими в течение всего периода эксплуатации и не пропустят дым и продукты горения в палатку.

Знаете ли вы? Типовой вес стальной печи вместе с палаткой является полной нагрузкой для квадроцикла или вьючной лошади.

Технически сама печь состоит из:

• камеры, в которой происходит горение;
• полостей и каналов, по которым движется воздух;
• дымохода, через который выводятся продукты горения.

Печь также оснащают входом для холодного воздуха и заслонкой на дымоходе. Всё это помогает контролировать поток воздуха, усиливая или уменьшая его. Желательно, чтобы у изделия отсоединялись ножки и труба. При транспортировке их складывают внутрь, а на стоянке монтируют на место.

В некоторых магазинных моделях ножки регулирующиеся и это полезно, если палатку придётся ставить на неровном участке.В конструкции желательно предусмотреть ровную верхнюю поверхность для нагрева воды и приготовления пищи.

Важно! Устанавливают печь на жароизолирующий лист для того, чтобы в случае попадания угля из топки на пол, не создать пожароопасную ситуацию. Также будет удобно, если печь укомплектована ручками для перемещения.

Искрогашение

Любая палатка имеет отверстие для горячей дымовой трубы (дымоход). Кроме того, место вокруг печи всегда защищают огнеупорным ковриком на случай вылета горячих углей. Некоторые производители палаток рекомендуют откатить основание палатки и поставить изделие прямо на землю.

По трубе дымохода из печи поднимается не только горячий углекислый газ, но и искры. Если труба короткая, то они могут попасть на крышу палатки и стать причиной пожара. Чтобы этого не произошло, трубу дымохода делают длинной, чтобы в ней было не менее 2–2,5 м. Пока искра будет лететь по такому пути, она успеет погаснуть. Следовательно, дымоход выполняет роль искрогасителя.

Также техника безопасности подразумевает, что все предметы, которые могут загореться, должны находиться подальше от работающей печи. Ещё одна опасность — это угарный газ. Он должен выходить строго в дымоход. И сама палатка должна быть спроектирована так, чтобы в неё регулярно попадал чистый воздух.

Горелки (примусы)

Это универсальный вариант обогревателя, который в зависимости от модели использует газообразное или жидкое топливо. В основном в специализированных магазинах представлены горелки, работающие на газу. Подбирая модель, следует обратить внимание на мощность – не ниже 2000 Вт. При таком значении этого параметра литр воды закипит спустя 5 минут.

Отдельного упоминания заслуживают варианты, способные поддерживать процесс горения от обоих видов топлива. Переход между газообразным и жидким горючим происходит путем замены форсунки.

Чисто бензиновый обогреватель для палатки обладает такими преимуществами, как морозостойкость, удобство, безотказность, хорошая теплоотдача. Однако при всех положительных сторонах, его нельзя рекомендовать рыбакам и вот почему:

1. Канистра с жидким топливом весит гораздо больше, нежели газовый баллон, а при необходимости преодоления большого расстояния по льду, в поисках мест стоянки рыбы, это может оказаться существенным испытанием.
2. Даже при самом аккуратном использовании на руки попадет топливо. Во всех остальных случаях в этом нет ничего страшного, но во время рыбалки это негативным образом отразится на улове. После контакта со снастью или наживкой, на руках останется запах горючего, который легко услышат подводные обитатели.
3. При сгорании бензина и керосина в воздух выделяется много угарного газа и копоть. Палатку придется держать открытой, а вся одежда провоняется продуктами горения.

Существуют также керосиновые светильники-обогреватели. Им присущи все указанные для отопителей на жидком топливе плюсы и минусы.

Туристическая мини печка для рыбалки – всего одна закладка дров на всю ночь

1.Продуманную эргономичную конструкцию, в сложенном виде наша мини печь не займёт лишнего места в багажнике автомобиля. Такую походную печку просто транспортировать по льду, бездорожью, минимальный вес не станет для вас обузой, а польза от такой поклажи максимальная.

2.Высокую теплоотдачу и многофункциональность. Вы всегда сможете согреться, подогреть ужин или вскипятить чай. Возможностей печи хватит даже для приготовления полноценного ужина.

3.Максимальную экономичность, одна закладка дров на ночь, и это обеспечит вам спокойный сон в ожидании утреннего клева. Заготавливайте в 2-3 раза меньше топлива, чем привыкли при использовании обычных мобильных печей.

4.Гарантированную безопасность при эксплуатации в палатках различного типа. Даже при сильном нагреве топочной камеры все наружные поверхности, предназначенные для переноски и регулировки тяги, не становятся горячими. Регулируйте интенсивность горения дров или переместить печь в любое удобные для вас место.

Приобретая продукцию у нас, у компании, занимающейся производством, вы гарантированно убережете себя от подделок, которые могут быть потенциально опасными при использовании в условиях замкнутого палаточного пространства. Помните, любая подделка не только не согреет вас, но и станет угрозой для вашей жизни.

Печи для зимних походов и рыболовов прошли сертификацию и рекомендованы для эксплуатации при отрицательных температурах – 400 С и ниже. Остерегайтесь подделок, оформляйте заказ-заявку именно здесь. Позвоните или заполните предложенную форму, остальное мы возьмем на себя.

Туристические печки для палаток – это незаменимая вещь для обогрева при холодной и промозглой погоде, заставшей вас в походе. Продуманные туристические печки для палаток работают на дровах, газе, дизельном топливе, что обеспечивает их универсальность в плане используемого топлива. Такие печки должны быть универсальными и в плане применения.

Печка должна быть пригодна для обогрева туристической палатки, стационарной бытовки или использоваться в походных банях. Она должна быть максимально мощной и, в то же время, максимально компактной в собранном виде и лёгкой. Тогда это будет хорошая, универсальная туристическая печка на все случаи туристическо – походно – экспедиционной жизнедеятельности человека.

Туристическая печка для палатки на дровах «Горынычъ» – это печка на 100% соответствующая данным критериям. Конструктивно печи состоят из цилиндрической топки. Благодаря отсутствию углов ее практически не ведет при перепадах температур. Печка изготавливается из прочной, нержавеющей жаростойкой стали (AISI 430).

Торцы топки выполнены для дополнительной жесткости в виде конусов. Внутри торцы, для обеспечения достаточной теплоизоляции, заполнены камневатой Rockwool. Это обеспечивает хорошую теплоизоляцию топки и позволяет надежно защитить тент палатки (сзади) и ваши руки от возможных ожогов о дверцу топки. Для улучшения конвекции, повышения теплоотдачи и характеристик безопасности, все печи «ГорынычЪ» оборудованы защитным кожухом, являющимся неотъемлемым компонентом конструкции печей.

Печка туристическая на дровах «Горынычъ» может быть трансформирована под иные виды топлива. Уникальным свойством этой печки является возможность дополнения газовым и/или дизельным модулем, что делает печь мультитопливным и многофункциональным экспедиционно-походным отопителем.

Туристическая печь для палатки должна быть максимально пожаробезопасной и в этой печке для этого много сделано. Пожаробезопасность обуславливается двухуровневой системой искроулавливания (отбойник внутри топки и зонтичный улавливатель на трубе). Защиту от возгорания травы обеспечивает зольный ящик и достаточная высота ножек печей.

Мини-печка туристическая «Горыныч» – прекрасный вариант для туристов, геологов и прочих людей, работающих или отдыхающих в условиях дикой природы. Эта печка может обогреть для вас палатку или бытовку, протопить баньку, вскипятить чайник или подогреть воды для повседневных нужд.

Туристические мини-печки разборные должны быть очень компактны в сложенном виде. Эта печка полностью соответствует этому. Труба печки, ножки, и весь остальной штатный навес полностью умещается в отделение топки и у вас по сути остаётся цилиндрическая печка диаметром 280 мм и длиной цилиндра 350 мм упакованная в сумку с ручками. Посмотрите видеообзор печки Горынычъ ниже.

Туристические печки на дровах купить можно у нас в офисе-магазине в Москве. Магазин расположен в пяти минутах ходьбы от станции метро «Октябрьское поле». В офисе мы принимаем к оплате наличные или банковские карты. Если вы находитесь не в Москве – это не проблема. Мы отправляем заказы по России и СНГ с помощью транспортных компаний и EMS почты России, а на сайте доступны различные удобные и современные способы онлайн-оплаты. В этом случае мы видим оплату от вас в течение двух минут.

Если, по какой-то причине, вы не хотите оплачивать заказ онлайн – мы выставим вам стандартный банковский счёт, который можно оплатить в любом банке. Но учтите, что банковский перевод идёт до трёх рабочих дней и банк может взимать с вас комиссию.

На видео ниже вы можете ознакомиться с видеоинстркцией по печкам КБ Горынычъ

Остались вопросы – задавайте их прямо на этой страничке или звоните нам по телефону. Мы работаем для вас по будням с 9 до 18 часов по московскому времени.

На продукцию распространяется годовая гарантия в полном соответствии с законодательством РФ. Сделано в России.

Поход, рыбалка или иже охота – отдых наедине с природой прекрасен всегда. Но, к сожалению, человек привык к определенным жизненным условиям и к определенному уровню комфорта, поэтому чтобы чувствовать себя на отдыхе хорошо, он должен быть сыт и не должен мучиться от холода. Для нашего непредсказуемого и достаточно холодного климата, последнее, особенно актуально.

Конечно, одну ночь можно переночевать и укутавшись во всевозможные спальные мешки, а во время единственной в году зимней рыбалки, отделаться теплой одеждой. Но для тех, кто привык к долгим походам, или не хочет испытывать чувство холода, печь для палатки своими руками – это прекрасный и недорогой выход. Тем более что собрать ее не составит никакого труда.

• Малый вес – иначе, о какой мобильности может идти речь?
• Экономичность – таскать мешки с топливом с собой, то еще удовольствие.
• Пожаробезопасность печи – лес, зона повышенно пожароопасности, и поэтому печь должна соответствовать всем требованиям безопасности. Идеально, если есть еще и функция контроля над температурой печки, но это, в большей степени, свойственно покупным устройствам.
• Простата установки в палатку.
• Надежность.
• Простота эксплуатации.

Это лишь те требования, которые мы можем предъявить к простейшей, самодельной походной печи для палатки. Дорогие покупные модели в состоянии предоставить своим хозяевам еще целый ряд функций, но нам интересна именно печь, которую можно собрать самостоятельно.

Изготовление: первый вариант

Нужно обработать верхние края банки, затем вырезать круг в 30 см. с тремя лепестками из жести и согнуть их под прямым углом. Нужно в банке просверлить 3 отверстия диаметром 4 мм. соразмерно расположению лепестков. Круг кладем на дно банки, так, чтобы лепестки вошли в просверленные отверстия, затем их загибают и кладут сухое горючее. От верхнего края нужно отступить 20 мм. и просверлить 3 отверстия диаметром 5 мм. под углом 120 градусов относительно друг друга. В просверленные отверстия подкладываем шайбы и вставляем болты М4 длиной 4 см., крепим их с помощью гаек.

Эффективное топление сухотрубной системой. Чертеж

Оригинальным и испытанным способом отопления может служить сухотруб, проложенный через костёр «финская свеча». Если палатка большая, можно пропустить трубу в костёр или тлеющую угольную яму. Этот способ только набирает популярность, но выигрывает у прочих простотой, эффективностью, безопасностью и транспортабельностью.

Фото 2. Чертеж отопления палатки при помощи сухотрубной системы. Холодный воздух движется через трубу, по пути нагреваясь от костра.

Летом наличие печи в палатке для людей, ведущих полевой образ жизни, необязательно, а с осени до весны – суровая необходимость. Здесь важно не только приготовить, например, кашу, но и обогреться. Спальник и термобелье, палатка для зимних условий, конечно, могут выручить, но рано или поздно возникнет необходимость выйти из спального мешка, а это означает потерю с трудом накопленного за время лежания тепла.

Обогреватель для палатки своими руками

Загрузка …

Если нет желания тратиться на оборудование серийного производства, то средство для обогрева можно создать самостоятельно. Простейшая конструкция изготавливается из частей старого термоса.

Требуется отпилить дно и проделать в верхней части конструкции отверстия для отвода углекислого газа. Для установки импровизированного обогревателя создается опора на трех ножках. Важно продумать конструкцию так, чтобы внизу тоже присутствовали отверстия для подсоса свежего кислорода, поддерживающего горение. На центр подставки размещается свеча, по желанию накрывается защитной конструкцией из сетки. Все это сверху прикрывается обрезанным термосом.

Благодаря такому приспособлению, эффективность обогрева палатки зимой многократно возрастает в сравнении с обычным горением свечи. Металл прогревается и дольше сохраняет тепло, кроме того, увеличивается площадь отопительного элемента. О безопасности можно не волноваться – после падения свеча продолжит гореть под металлическим колпаком либо потухнет, что исключает случайное воспламенение.

размеры и чертежи печки-щепотницы и ракетной печи. Как сделать печь на дровах из профильной трубы?

При затяжном походе часто не хватает горячей еды. Разумеется, огонь можно развести где угодно, но не все на это согласятся – костёр иногда либо становится источником пожара, либо не разгорается из-за только что закончившегося дождя. Носить с собой газовую горелку с баллоном для приготовления пищи не все хотят, а значит, подойдёт печка, сделанная своими руками и использующая всё те же дрова.

Достоинства и недостатки

Чтобы разжечь мини-печь, не требуется большая охапка крупных дров – подойдёт всё, от камыша до щепок и смолистой коры отмерших хвойных деревьев. Жар такой печи расходуется максимально эффективно – эффект сравним с газовой горелкой и даже электроплитой.

Для поддержания огня сгодятся и угли, не полностью выгоревшие в прежнем костре: пока деревяшки не превратились в золу, они ещё пригодны для получения жара. Приготовление еды над костром потребует как минимум в разы больших затрат дерева. То есть при количестве дров, идущих на один костёр, накормить горячей едой без проблем можно человек 10, используя печку-щепочницу.

Основное требование – печь нагревает ёмкость с готовящейся едой, а не воздух вокруг, чего не скажешь об открытом костре.

Разновидности походной печки

По количеству стенок печки подразделяются на одно- и двустенные.

Собирается печная конструкция на месте привала либо из подручных материалов, либо заранее используется кастрюля, крупная банка из-под консервов, листы старого (можно ржавого) металла, например, из-под кровли, и т. д. Будучи лёгкой в изготовлении, такая печка по праву считается по-настоящему туристической.

Как должна работать щепочница?

Чтобы угли долго тлели и выделяли жар, конструкция без дна располагается на земле. Тепло в таком случае не рассеивается в окружающем пространстве, а остаётся преимущественно в тлеющих углях, при этом воздушная тяга снижена до минимума, не позволяя закрытому костру потухнуть; при добавлении новых дров огонь разгорится быстро.

Если конструкция печки предусматривает подкладку под дно, тяга возрастает настолько, что готовка еды, требующая часа и более, срывается, дрова быстро сгорают. Из печки необходимо заранее вытащить дно, а саму конструкцию из стенок поставить на грунт. Тем не менее такая печь экономно расходует топливо, не подвержена погодному влиянию, занимает очень мало места, дым почти не образуется (пока тлеют угли). Печка удобна в переноске (легко раскладывается).

Возможен вариант, когда древесина, ещё не полностью разгоревшись, хорошо изолирует тепло, отчего стенки не успевают перегреться, их можно даже переносить голыми руками. Это не избавляет от необходимости осторожности при обращении с огнём.

Варианты конструкции

Чертёж такого изделия очень прост. Для изготовления походной печки из консервной банки сделайте следующие шаги.

1. Проделайте небольшие дырки в дне банки. Сама банка должна быть высотой со стакан (например, банка из-под консервированного горошка или сгущённого молока).
2. Заложите куски веток, коры и т. д. (каждый толщиной с палец) вертикально, как в индийской свече. Вытащите деревяшку, расположенную в центре – это даст дорогу воздушной тяге.
3. Вставьте в освободившееся место бумагу или охапку сухой травы и подпалите её.

Огонь разгорится, и такой «баночный костерок» будет гореть 20-25 минут. Этого хватит, чтобы заварить чай, разогреть консервы, сварить суп или вермишель из пачки, или даже сделать небольшую порцию каши. При этом дыма почти не будет.

Если в поход пошли хотя бы несколько человек, то рекомендуется использовать банку, например, из-под краски или даже металлическое ведёрко в 2-3 литра. Габаритная мощность такого «баночного костра» будет уже не менее чем на час горения, да и сварить можно полноценный домашний суп из купленной накануне курицы.

Двухслойная конструкция из баков

Кастрюли из нержавеющей стали (одна несколько меньше другой) недороги, продаются в любом хозяйственном магазине.

Вся конструкция не выгорает – в отличие от обычной стали, на ней не образуется окалина, она проработает без проблем несколько лет даже при троекратном ежедневном использовании.

Для изготовления двухслойной печи сделайте следующее.

1. Вырежьте в большей кастрюле прорезь – такую, чтобы дрова закладывались без проблем.
2. Пробейте в этой же кастрюле небольшие отверстия для создания тяги.
3. Установите меньшую кастрюлю в большую – она и будет греться от той кастрюли, в которой горят дрова. Можно загружать в меньшую кастрюлю ингредиенты для приготовления горячих блюд.
4. При этом расход тепла ещё более эффективен – греется не только дно меньшей кастрюли, но и она вся по бокам.

Достоинство такой печки – лёгкость переноса под навес палатки (например, в тамбур) – это даст возможность укрыть печку и готовящуюся еду от внезапно начавшегося дождя.

Складная печка на петлях

Кроме самих петель и листовой стали (от старого холодильника, боковины неиспользуемого корпуса системного блока, обрезки кровельного железа и т. д.) понадобятся инструменты и расходные материалы: дрель и свёрла, болгарка и диск к ней, шуруповёрт и «биты» к нему, измерительная рулетка, напильник, плоскогубцы, велосипедные спицы.

Пошаговая инструкция выглядит так.

1. По эскизу конструкции разметьте и выпилите листы стали при помощи болгарки.
2. В стенке, что служит дном, высверлите небольшие отверстия, пригладив образовавшиеся заусенцы напильником.
3. Прикрепите петли к боковинам конструкции и соедините их в ромб.
4. Подсуньте под скреплённые вместе стенки дно, в котором заранее края загнуты навстречу другим краям в нижней части стенок. Эти канавки образуют нечто вроде металлического капилляра, в который вставляются спицы, что позволит задать печке требуемую жёсткость в готовом к эксплуатации виде. При необходимости спицы легко извлекаются, и печку можно будет перевезти или убрать на хранение.
5. Вырежьте с одного из боков проём, в который закладываются новые дрова.
6. Вы можете начинать готовить на такой печке – будучи квадратной и одновременно представляющей трансформер (она складная, стенки являются ромбом, а не только квадратом), она послужит и в качестве мангала.

Печь из нескольких консервных банок

Понадобятся:

• 3 консервные банки, две из них – меньших размеров и одна – больших;
• ножницы по металлу и асбест.

Произведите необходимые действия.

1. К большой банке на расстоянии 20 см от дна приставьте меньшую и обведите при помощи карандаша или маркера, при этом образуется ровная круговая линия.
2. По этой линии прорежьте отверстие, при этом меньшая банка будет в него помещаться с заметным усилием.
3. На одной из сторон банки вырежьте щели в 2-3 см.
4. В крышке от большой банки прорежьте отверстие для маленькой, зачистите заусенцы.
5. В стенке меньшей банки проделайте вертикальные щели на 1,5-2 см.
6. Образовавшееся между банками пустое место заполните асбестом, затем закройте крышку и соедините края путём их загибания.
7. Из куска жести изготовьте подставку для дров и зафиксируйте её.
8. Прикрепите ко всей конструкции ручку для переноски.

Полученная конструкция будет весьма экономной в расходе топлива, а тепло не будет перегревать её наружные стенки. Допускается покраска печки.

Печка Бонда отличается от обычной, сделанной из трёх банок, наличием ускоренного наддува – в топке вместо полки для дров размещается вентилятор с батарейками, а закладка дров производится сверху.

Ракетная печь

Для самодельной ракетной печи потребуется баллон из-под гелия или иного сжатого/сжиженного аэрозоля. Предстоит сделать следующие шаги.

1. Выпустите из баллона весь газ.
2. Отрежьте верх баллона и вырежьте боковой проём. Чем больше дров закладывается, тем шире требуется отверстие.
3. Проделайте в профильной трубе дополнительную прорезь для более надёжного контакта с самим баллоном.
4. Обеспечьте беспрепятственную тягу, просверлив в баллоне дополнительные отверстия.
5. Прикрепите удерживающие ножки в нижней части баллона, чтобы печка не заваливалась в процессе готовки.
6. Прикрепите к верхней части баллона лист металла с отверстием или решётку от какого-нибудь устройства, либо старый поддон – это позволит ставить на печку более объёмные металлические кружки и кастрюли, что значительно расширяет применение такой печки.

Ракетная печка готова к применению, расходовать дров она будет не больше, чем щепочница.

Разновидностью ракетной является печь из старого термоса – внешне вторая напоминает первую, при этом не даёт теплу от пламени уходить наружу. Внутренняя ёмкость термоса должна быть металлической: ни стекло, ни пластик не выдержат огонь.

Пиролизная печь

Пиролизный тип сложен в самостоятельном изготовлении: в нём используется сжигание мусорного пластика и резины, увеличивается отдача тепла и уменьшается расход топлива. Принцип действия – пиролиз (разложение) твёрдого топлива (дров, пластика, резины, смолы и т. д.) на более лёгкую органику, сгорающую без копоти. Дрова разлагаются при 450 градусах, что резко сокращает их расход. Пластик и резина требуют 900 градусов жара.

Пиролизную печь легче купить, но она стоит заметно дороже, чем простая щепочница. Но и пиролизная печь, и щепочница одинаково хороши для готовки в сковороде, кастрюле или даже в небольшом казане.

Использование в качестве парогенератора

Превратить печку в парогенератор можно, поставив на неё любую посудину и подливая в неё немного воды, при этом дно металлической кружки или кастрюли, нагретой до нескольких сотен градусов, должно заливаться небольшим количеством воды.

Если это не двухслойная щепочница, а простая буржуйка, стенки которой раскаляются докрасна менее чем за час работы, достаточно из бутылки с распылителем наносить на эти стенки воду, тут же превращающуюся в пар от соприкосновения с горячим металлом, что обеспечит быстрое наполнение паром палатки-бани в походных условиях.

О том, как сделать походную печь своими руками, смотрите в следующем видео.

Как сделать вашу Rocket Stove более крутой (форум по нагревателям ракетных масс в Перми)

Кажется, здесь все идет хорошо.

Я действительно хочу подчеркнуть, что нагреватели ракетной массы не были разработаны для максимального увеличения «ракетности» (что означает УУУУШ).
Они разработаны так, чтобы минимизировать количество необходимого вам топлива и, в частности, количество дыма, которое вы создаете, чтобы получить комфортное и практичное тепло для большинства помещений.

Более быстрая тяга в стояке тепла может привести к слишком быстрому вытягиванию несгоревшего дыма и неполному сгоранию.Это лучше, чем большой дымоход из дровяной печи, но все же ненадежный.

Топливный бак большего размера означает, что горящий туннель становится узким местом. Да, он хорошо перемешивается, но материал, стоящий в очереди за ним в топливном баке, может выпускать дым в комнату.
Гибридные обогреватели ракетной массы с большими деревянными ящиками имеют тенденцию дымить либо в комнату, либо вы открываете дверь, и она дымится в мир с другого конца. Вам нужно действительно хорошо повозиться, чтобы поддерживать хорошую тягу и полное сгорание, работая с большим деревянным ящиком.Я никогда не видел такой, который был бы лучше кирпичной J-образной трубы для бездымных характеристик. [Edit: По состоянию на 2018 год я видел 2 модели пакетных ящиков, построенные и управляемые Питером ван ден Бургом, которые горели на удивление чисто. Тем не менее, я также видел, что у других людей были серьезные проблемы с задымлением, использующие те же коробочные печи без кропотливой процедурной заботы Питера.]

Тот, что на видео, был классным экспериментом, но у обитателей сейчас проблемы с выходом дыма из дровяной печи, когда они идут кормить ее, и они планируют заменить его «настоящим» нагревателем ракетной массы.У них простой RMH в другом здании, и он им больше нравится.

Аналогичный гибрид, которым управляет друг-лесник из южного Орегона, работает нормально, так что это может быть проблема только в этой конкретной дровяной печи или в том, как мы ее установили.
Действительно великолепный гибрид от другого друга, с некоторой помощью Cob Cottage Co, здесь: https://picasaweb.google.com/109267019450950530497/RocketMassHybrids?authuser=0&feat=directlink
Обратите внимание, что початок треснул вокруг тонкой передней стенки (теплого сиденья) от расширения печи; Двойные компенсаторы или две открытые стороны металлической печи для расширения в горячем состоянии – это деталь конструкции, которую большинство людей не замечает.

Мы помогли другу построить нагреватель для сауны, у которого был слишком маленький нагревательный элемент, потому что это было то, что у него было, и никто не поймал его. Это ОПРЕДЕЛЕННО не сработало. Ваша идея большого роста может сработать лучше. Но не обязательно, чтобы стояк и ствол имели одинаковые внутренние размеры. Они просто должны быть как минимум больше, чем туннель для ожогов.

Для простоты я рекомендую придерживаться равномерного поперечного сечения повсюду, потому что мы знаем, что это работает.
Создайте один, чтобы поиграть, посмотрите, что мы на самом деле подразумеваем под «меньше древесины» и «без дыма», а затем посмотрите, хотите ли вы вернуться.

(Или настройте его, как только у вас будет ссылка на то, что возможно, и посмотрите, помогает ли это работать лучше или хуже.
Я думаю, что многие разговоры о запрете дыма трудно измерить количественно, потому что большинство людей не видели по-настоящему бездымных дровяных обогревателей, и большинство людей не могут отличить быстро движущийся поток горячего синего или желтого дыма от потока. чистый поток пара, который затуманивается, рассеивается и полностью исчезает. Наряду с суперэффективной дровяной печью модели 2006 года становится очевидным, насколько на самом деле чище выхлоп RMH.)

– Эрика


что не так с моей ракетной печью (она же дымовая машина) (форум по нагревателю ракетных масс в перми)

Привет, Иветт и MGs, дымоход очень помогает, убедитесь, что вы купили дождевик, чтобы поместиться на него сверху ( потому что ржавые трубы дымохода вам не друг).

Немедленно исправьте развивающуюся трещину.

СНАРУЖИ вашего дома, я бы, вероятно, проделал маленькую «дырочку» (диаметром 1/8 дюйма) прямо в нижней части буквы «J» вашего дымохода…янно рядом с тем местом, где он цепляется за горизонтальный воздуховод от скамьи. Проколите это дренажное отверстие, чтобы вода или конденсат могли выйти из трубы (самая нижняя точка воздуховода) всякий раз, когда они скапливаются. Если вы просверлите отверстие, закончите отверстие плоскогубцами и загните края вокруг отверстия, чтобы оно выглядело как воронка или небольшой носик. Он должен быть достаточно большим, чтобы могла стекать капля воды, но не больше.

Также, пока у вас ослаблен J-образный соединитель, чтобы проткнуть и согнуть дренажное отверстие, вы можете подумать о том, чтобы вставить кусок стекловолокна или старую рубашку в горизонтальную трубу.Этот пыж заблокирует холодный воздух, перекачиваемый обратно в дом через RMH … для использования, когда устройство НЕ используется. Я был бы осторожен, чтобы дать плите естественным образом остыть, прежде чем устанавливать такую ​​заглушку, чтобы весь смертоносный угарный газ вылился из системы, а затем заглушить ее. Ваша воздуходувка пригодится, чтобы полностью и быстро «очистить» систему от дыма и невидимых газов перед тем, как заглушить ее. Тогда дело в тихом тепле, уже накопленном в массе…сделать свою работу.

Если вы не запускали обогреватель в течение нескольких дней, то сделайте это сейчас, если позволяет время. Главное – отогнать как можно больше влаги, которая может еще оставаться в массе / скамейке, путем интенсивной работы. Вам не нужно «полностью запускать его непрерывно», но это поможет, если приправить печь RMH, она не начнет работать, пока она не сгорит в течение длительного времени. Я был бы обеспокоен тем, насколько сильно нагреется ваша стена, особенно рядом с горелкой, вы можете подумать о временном дефлекторе из листового металла или что-то в этом роде (возможно, некоторые листы алюминиевой фольги, прикрепленные к стене), чтобы защитить вашу стену, в случае, если вещь запущена.Я также обеспокоен декоративными деревянными полосками, которые вы встроили в стену рядом с обжиговой бочкой, я думаю, что они могут загореться, некоторые тонкие кирпичи или тонкие камни должны быть безопаснее, чем деревянные полоски возле ожоговой бочки.

Горела ли вещь легче, когда дверь или окно были приоткрыты?

Когда вы сжигаете палки, я обычно использую запасной кирпич поверх горловины топливопровода, чтобы регулировать количество воздуха, поступающего в огонь, и впускать как можно больше воздуха… вы наблюдаете за огнем, когда огонь поднимается вверх по палкам к вашей руке, толкайте кирпич к палкам, чтобы как бы удерживать их на месте и регулировать скорость горения. Что касается трубы для забора свежего воздуха, которая проходит где-то через стену (я никогда не видел, как она была размещена или построена из вашего пикселя, она просто выглядит как труба, торчащая из стены … LOL) В идеале я бы хотел эта труба свежего воздуха для подачи воздуха в зону подачи топлива в непосредственной близости от дна туннеля для сжигания. Это связано с тем, что огонь всегда хочет лизать или перемещаться к источнику воздуха, поэтому огонь почти всегда стремится перемещаться вверх по стержням к отверстию подачи топлива, куда входит воздух для горения.Если труба свежего воздуха была проложена вниз в НИЖНЕЙ зоне подачи топлива, к нижней части туннеля подачи топлива / сжигания, это приведет к тому, что все действия будут происходить в нижней части туннеля для сжигания, а не на верхнем крае зона подачи топлива, кирпич по-прежнему используется в устье зоны подачи топлива, чтобы регулировать воздух и помогать поддерживать топливные стержни.

Если вы хотите поэкспериментировать еще немного, попробуйте найти стальную трубу сортамента 40 для подсоединения к «входному отверстию для наружного воздуха» и протяните трубу от стены, сделайте изгиб на 90 градусов в устье отверстия для подачи топлива и продлите трубу до 2 дюймов от нижней части пола туннеля для сжигания.Возможно, вам придется сделать специальную крышку, чтобы компенсировать зацепление трубы за горловину отверстия для подачи топлива. Этот тип воздухозаборника должен уменьшать «задымление» в некоторой степени, как предлагал Satamax «P-канал».

Используете ли вы комнату для занятий йогой только час или два в день? Если ДА, то вы можете прогреть дом за 4 часа до назначенного времени и посмотреть, как это пройдет.

Джеймс Бим

Прототип ракетной печи | Критический бетон

Сработало?

Короткий ответ – да.У нас был крайний срок до собрания академии Actors of Urban Change, чтобы закончить прототип и посмотреть, насколько он работает. Элизабет Кремер из MitOst, , мудро предложила нам купить детектор монооксида углерода, и мы тоже. Мы рады, что будильник не сработал. Мы отапливали комнату в течение всей встречи и неоднократно использовали ее для работы в кино и в холодные рабочие дни. Нет сомнений в том, что печь может обогреть около 70 м2, эффективно используя древесные отходы плохого качества.

Есть возможности для улучшения:

1- Первая проблема – это зависимость от оператора. Эта печь не требует минимального обслуживания. Оператор должен оставаться на месте, пока он горит, чтобы иметь возможность вмешаться в случае обратной тяги. Это случается, когда поленья не падают естественным образом в камеры сгорания, а огонь разгорается в питателе. Одно из решений – установить более вертикальную и, возможно, более широкую кормушку.

2- Более широкий дымоход, шире и выше также может улучшить тягу. . Сейчас диаметр дымохода 12 см, а подступенка – около 14 см.Из апостериорных показаний мы узнали, что диаметр дымохода должен быть шире диаметра стояка.

3- С огнетушителями сложно работать, и цилиндр такого диаметра (14-16 см) с шлифовальной машиной – серьезная проблема . Мы потеряли много времени, компенсируя это сварочными работами. Было бы намного проще работать с прямоугольными НКТ, по крайней мере, по части стояка.

4- Металл огнетушителя достаточно тонкий – 3 мм – и долго не выдерживает жары печи, особенно в камере сгорания.Более рациональным решением было бы проработать камеру сгорания из огнеупорных материалов.

5- Если для нас имеет смысл использовать древесный лом, материал, который у нас есть в избытке, можно легко производить других видов топлива, переработать бумагу, использовать кофейную гущу и т. Д. Мы собираемся начать исследование этого с помощью прототипов топлива в ближайшем будущем.

Подробнее… скоро…

Лесная ракетная печь с биочаром – Appropedia: Theustainability wiki

Эта печь была спроектирована как источник биоугля для мелких производителей, сжигая газы, выделяемые при производстве угля, для обеспечения энергией для отопления помещений и приготовления пищи.

Это конструкция ракетной печи, в которой в качестве изоляции используются небольшие кусочки дерева или другой биомассы. Тепло, производимое при сжигании дров в ракетной печи, вызывает пиролиз изоляции древесины / биомассы в окружающей камере (реторте). Газы, образующиеся при пиролизе, поступают в печь и сжигаются. Поскольку воздух не проходит через реторту, содержащаяся внутри древесина превращается в биоуголь / древесный уголь, а не в пепел.

В отличие от многих других видов производства биоугля или древесного угля, сжигание выделяемых газов дает около 70% энергии, доступной из древесины для приготовления пищи и обогрева, а также значительно улучшает профиль выбросов выделяемых газов.

Конструкция печи была основана на конструкции, разработанной Эдвардом Ревиллом из Суонси Биочар и разработанной с его помощью.

Сотрудничество по проекту проектирования и строительства печи организовано по адресу http://edgeryders.eu/forest-biochar-rocket-stove

Лесная ракетная печь с биочаром 0-3 [редактировать | править источник]

После дальнейших разговоров с Эдом и исследований, конструкция печи претерпела дальнейшие изменения, и в нее была включена топка, которая уменьшит количество внимания, необходимого для поддержания хорошего огня.

После обнаружения работы Петерберга, где он всесторонне тестировал конструкцию ракетной печи, которая горит без присмотра в течение часа или более, и собирая материалы, была разработана новая конструкция, и началось строительство печи.

Низкое качество видео Mediacrush о первом тестовом обжиге – печь хорошо сжигала дрова с разбитых поддонов, при этом в реторту загружали высушенную древесную щепу для превращения в biochar. Не вся щепа была преобразована в биоуголь – вероятно, потому, что печь работала всего 1-2 часа.Ожидалось, что во избежание этого потребуется более длительное время работы печи.

• Подача вторичного воздуха: задняя часть топки во время сборки.

• Топка: внутри топки во время изготовления.

• Подставка и топка: Подставка приваренная к топке.

Видео Mediacrush топки с приваренной трубкой вторичного воздуха

Mediacrush видео топки, приваренной к стояку внутри корпуса печи

Mediacrush фотогалерея готовой печи

• считывание температуры работающей печи

Размеры [править | править источник]

Печь построена с использованием этих расчетов размеров.

Подступенок был сделан короче, так как конфорка должна быть размещена над плитой, и необходимо, чтобы она была на высоте, подходящей для больших кастрюль, и чтобы нагрев конфорки был максимальным. Есть надежда, что дымоход, выходящий из плиты, компенсирует тягу, потерянную из-за более короткого стояка.

Порт из топки в стояк имеет площадь поперечного сечения (csa), близкую к 75% от csa стояка.

Трубка вторичного воздуха имеет csa 5% от csa стояка.Он также распространяется на покрытие порта на аналогичную сумму.

чертежи САПР [редактировать | править источник]

Ракетная печь лесной biochar 0-31

Модель снова была создана с использованием бесплатного программного обеспечения Design Spark Mech и экспортирована в виде файлов .stl, которые затем были импортированы в Art of Illusion для дальнейшей обработки.

Файл CAD в формате STL для ForestStove 0-31

файлов .stl откроются с помощью FreeCAD

Кулинарный модуль [править | править источник]

Был изготовлен модуль для установки на плиту, чтобы ее можно было использовать для приготовления пищи.Это обеспечило горячую духовку, теплую духовку / дегидратор и большую поверхность для нескольких сковород. Зимой 2014-2015 годов печь регулярно использовала для приготовления пищи около 30 человек. Он работал каждый день и использовался для трехразового питания.

Плита с варочным модулем

Оценка [править | править источник]

Печь с установленным варочным модулем хорошо работает с сухими дровами в топке и сухой щепой в камере biochar. Печь выделяет много тепла и является отличным обогревателем.Топка излучает много тепла, которое можно было бы использовать более эффективно (большая камера для производства биоугля? Которая также должна изолировать топку, заставляя больше нагревать стояк).

Топка была изменена, чтобы придать ей плоскую верхнюю часть, чтобы получить дополнительные поверхности для приготовления пищи (и использовать больше тепла). К сожалению, бункер для загрузки биоугля расположен над той частью топки, которая выделяет больше всего тепла и препятствует легкому повторному использованию этого тепла.

Изоляция духовок может сделать их более эффективными, но могут потребоваться вентиляционные отверстия, чтобы можно было регулировать температуру.

Часто печь использовалась на мокрых дровах. Он должен был быть очень мелко нарезан, и часто он достигал хорошей температуры приготовления только тогда, когда щепа была добавлена ​​в камеру biochar.

Лесная ракетная печь с биочаром 0-2 [редактировать | править источник]

Новый дизайн, основанный на усовершенствованном дизайне, разработанном Эдом Ревиллом из Суонси Биочар.

Новый дизайн печи Эда Ревиллса

Лесная печь 0-2, как и печь Eds, будет использовать 6-дюймовую нержавеющую трубу для стояка тепла, но будет использовать 8-дюймовую нержавеющую трубу для камеры сгорания, что позволит сжигать больше топлива.

Новый топливный бункер, который загружает дрова в камеру сгорания, также будет отличаться квадратным размером 8 дюймов, выровненным по вертикали и намного более высоким, что позволяет загружать в бункер большие куски дров, уменьшая количество внимания, которое необходимо уделять печи. горит.

Заливной люк камеры для производства биоугля будет перемещен спереди в одну сторону (здесь справа), чтобы освободить место для топливного бункера.

чертежи САПР [редактировать | править источник]

Ракетная печь лесной biochar 0-211

На этот раз оказалось очень сложно создать некоторые из более сложных форм с помощью Art of Illusion.
Некоторые части модели были созданы с помощью бесплатного программного обеспечения Design Spark Mech и экспортированы в виде файлов .stl, которые затем были импортированы в Art of Illusion для дальнейшие манипуляции.

STL CAD-файл для ForestStove 0-211 Модель была немного сломана во время экспорта из Art of Illusion, люк для заполнения камеры biochar был удален от остальной части модели

файлов .stl откроются с помощью FreeCAD

Лесная ракетная печь с биочаром 0-1 [редактировать | править источник]

Посмотрите видео, в котором Эд объясняет эту печь.

чертежи САПР [редактировать | править источник]

3D-модели были созданы с использованием Art of Illusion http://www.artofillusion.org/
STL-файл CAD для верхней части лесной печи
Изображение CAD-чертежа нижней части печи
Изображение CAD-чертежа верхней части печи
Второе изображение Чертеж САПР верхней части печи

.stl файлы откроются с помощью FreeCAD

Размеры [править | править источник]

Нижняя часть [править | править источник]

Размер жаровых труб 8 ”квадрат (A)
Толщина пластины для жаровых труб 6 мм
Толщина слоев вермикулита 3” на стороне 2 ”сверху (B)


Верхняя часть (реторта) [править | править источник]

Диаметр газового баллона 14 дюймов (C)
Диаметр трубки из нержавеющей стали 6 дюймов (D)
Толщина трубки из нержавеющей стали 1,5 мм или 2 мм
Используйте нержавеющую сталь 304 или 316
Общая высота реторты 18–24 дюйма (18 дюймов должна давать лучше нагрев для готовки)

тепловых ракетных печей в наших умах…

Мы изучаем основы строительства ракетных печей на каждом курсе Permaculture Design Certificate (PDC), который мы проводим. Предстоящие курсы В то время как при газификации древесины древесные отходы превращаются в горючий газ для работы двигателей (вырабатывающих электроэнергию и тепло), ракетная печь с тепловой массой просто превращает древесные отходы в тепло…. много тепла… с меньшим количеством дров !!! Итак, мы включили их в наш общий дизайн, особенно для Earthcamp Village, потому что они: Относительно простые для понимания, создания и использования Недорого построить Красивые, функциональные и теплые. Питается от текущего солнечного света (например, дерева) Очень… очень… эффективно преобразовывает древесину в чистое тепло! Итог: они сжигают 1/4 древесины, чтобы генерировать такое же тепло от обычной дровяной печи, а отходящие газы также на 90% чище. Ключ? Они сжигают дрова, дым и газы при очень высоких температурах… БЕЗОПАСНО!

Выхлопная система печи Бев и Уэйн перед тем, как перекинуть ее на скамейку для отвода тепла.Больше фотографий внизу этого поста.
Объяснение тепловых ракетных печей

Не так давно наши друзья и соседи, Бев и Уэйн, начали строить тепловую ракетную печь в своей гостиной. Уэйн прошел один из наших курсов PDC и был вдохновлен концепцией ракетной печи (см. Иллюстрацию и ссылки ниже).

Бев и Уэйн поделились с нами своим приключением, и мы очень рады возможности.

Представьте себе, что у вас дома есть дровяная печь, которая:

1. сжигает менее 1/4 количества дров, которое вы обычно сжигаете

2. Сохраняет тепло или теплее

3. Позволяет вам чтобы легко сжигать палки, ветки и ветки вместо больших кусков дров.

4. Горит чище, чем любая дровяная печь, когда-либо сделанная

Для нас, живущих здесь, в прериях Иллинойса, в окружении не лесов или лесов, а кукурузных и бобовых полей, очень важна легкость в наличии дрова.

Я говорю о больших лиственных деревьях со стволами и большими ветвями, которые обычно нарезают бензопилой, а затем раскалывают, чтобы поместиться в дровяную печь. Всю эту тонну древесины затем нужно вытащить из леса, сбросить или сложить где-нибудь, затем погрузить обратно в грузовик для доставки, чтобы отвезти его домой (намного больше энергии), а затем разгрузить и снова сложить для зимнего использования. .

Актуальное изображение печи внизу этого поста

О реактивной тепловой печи… При правильном розжиге печь может издавать тихий звук, похожий на звук «ракета», поскольку высокие температуры, уникально создаваемые внутри печи, втягивают все больше и больше воздуха и сжигают горячие газы от горящих дров. В этой печи вы сжигаете не только дрова, но и большую часть дыма и газов, исходящих от горения, чтобы получить больше тепла и более чистый выхлоп.Намного меньше загрязнения… !!! Нажмите на фото ниже, чтобы прочитать отличную статью об этих печах. Написано Полом Уитоном из Permies.com. нагреватели ракетных масс, написанные Янто Эвансом и Лесли Джексон. В нем рассказывается о том, как вы можете построить его для себя за выходные менее чем за сотню долларов. В этой книге подробно объясняется, как именно построить такой, а затем как использовать его в различных приложениях. Они обсуждают материалы: где их найти, сколько платить и как использовать найденные и переработанные детали. Раздел о пожаре и топливе подробный, но простой.

При использовании традиционных дров мы говорим о потреблении большого количества ископаемого топлива (бензина и нефти), а также о необходимости значительного количества человеческого труда (времени) .

Итак, представьте для всех нас, обитателей прерий или пастбищ, что есть возможность выращивать и заготавливать древесину, которая нам нужна, чтобы согреться зимой, в течение 2-3 лет, а не ждать 10-20 лет, чтобы дерево выросло достаточно большим для сбора урожая. Эти тепловые ракетные печи могут легко сжечь ветки диаметром 1-2 дюйма, которые можно вырастить за короткое время и собрать с помощью сучкорезов или секаторов.

Нам больше не нужно заготавливать дрова бензопилой, дровоколом, бензином и грузовиком.

Хайден мог заготавливать наши годовые потребности в дровах с помощью сучкорезчика и секатора.

Это большое… большое… большое… новости… !!!

Когда цены на ископаемое топливо и электроэнергию начнут расти, цена на дрова будет расти. С увеличением спроса на дрова возникает риск заготовки слишком большого количества наших деревьев и возможность дальнейшего нарушения экологического баланса на нашей планете. К тому же, чтобы вырасти полноразмерное дерево, нужно несколько десятилетий.У нас действительно будет время подождать?

При использовании печи с тепловым двигателем наш годовой запас дров можно было бы заготовить с помощью пары сучкорезов, секаторов и садовой тележки.

Фото: Билл Хогарт, английский эксперт по копчению лесного ореха

В буквальном смысле фермеры смогут превратить некоторые из своих лучших (и не очень) сельскохозяйственных угодий в выращивание избранных дров, используя длинную щетку для дров. заслуженное искусство коппинга.Например, фермер мог выращивать кусты фундука ради орехов. Раз в 7-10 лет рекомендуется вырубать куст орешника (полностью срезать его, близко к земле), таким образом получая идеальные дрова для ракетной печи. В следующем сезоне куст лещины оживает и через 2-3 года снова начнет давать орехи.

Вот почему пермакультуралисты так страстно питаются лесами. В продовольственном лесу мы не только выращиваем продукты, которые нам нужны, но и можем производить топливо и клетчатку, одновременно создавая верхний слой почвы.Продовольственные леса улучшают качество земли и воды с каждым последующим поколением фермеров. Однако традиционное пропашное земледелие делает прямо противоположное. Мы теряем огромное количество верхнего слоя почвы каждый год по всему миру, особенно на промышленных почвах.

Таким образом, последствия широкого использования этой печи и новой системы заготовки дров существенны:

1. Снижение нашей потребности и уменьшение использования загрязняющих ископаемых видов топлива
2. Получение энергии от текущего солнечного света вместо
3. Ремонт поврежденных сельскохозяйственных угодий
4. Обеспечение доходов и правильных средств к существованию для фермеров и производителей
5. Сбор CO2 из атмосферы и хранение его в древесине и почве
6. Минимизация наводнений (леса содержат гораздо больше дождевой воды, чем сельхозугодья)
7. Создание среды обитания для дикой природы
8. Обеспечение большей безопасности страны

Что здесь не нравится? Это некоторые серьезные решения, которые мы рассматриваем, и их реализация стоит очень мало.Мы говорим о глине, песке, кирпиче, паре стальных бочек и некоторых трубопроводах, и мы можем изменить мир… !!!

Ура…. Bill Wilson

Вот как выглядела печь Bev & Wayne в первые дни постройки. Початок накапливается вокруг выхлопной системы. У них еще есть отделочные работы. Вот мы смотрим в камеру сгорания. Обратите внимание, как огонь горит «боком». По мере того, как ракетная печь нагревается, она втягивает в себя воздух, который не пропускает дым в комнату и издает «ракетный» звук.Готовая печь. И им это нравится… !!! Обогревает свой дом очень небольшим количеством дров.

Вот ссылка на забавную статью из «Утренние дела» с:
21 бесплатный план самодельной ракетной печи для эффективного приготовления пищи с использованием дров

---

Каталог элементов дизайна
Изображения с гиперссылками ниже открывают новую страницу с более подробными объяснениями каждого элемента дизайна, относящегося к этому проекту. Элементы без гиперссылки будут связаны, как только мы завершим наполнение этих страниц в ближайшие месяцы.(Мы бы хотели, чтобы все они тоже были готовы.)

Вы можете следить за нашей RSS-лентой или подписываться на наш блог по электронной почте, чтобы получать автоматические объявления о публикации каждого нового элемента.

Нагреватели ракетной массы • Вместо

Нагреватель ракетной массы представляет собой высокоэффективную горелку с чистым горением, обычно собираемую с использованием большинства переработанных и / или природных материалов, таких как початок. Владельцы заявляют о сокращении использования дров на 80-90% по сравнению с отоплением того же помещения металлической дровяной печью.

Ракетные нагреватели массы: основы

В отличие от каменного нагревателя, который требует некоторых продвинутых навыков каменной кладки, ракетный нагреватель массы может быть построен любым энтузиастом с базовыми каменными и инженерными способностями. Единственная проблема с этим проектом – сложность получения разрешения на строительство, потому что в основном не многие чиновники знают, что такое ракетный обогреватель.

Исключением является Портленд, штат Орегон, где есть строительные нормы и правила для нагревателей ракетной массы, спасибо Эрни и Эрике Виснер, которые поделились некоторыми советами о том, как получить разрешение на своем участке.Многие общины имеют строительные нормы и правила и выдают разрешения на использование каменных обогревателей , поэтому вам, возможно, придется относиться к ракетному обогревателю как к каменному обогревателю. Имейте в виду, что без разрешения вы можете аннулировать свой полис страхования от пожара.

Обогреватели ракетной массы: как они работают

Обогреватель ракетной массы имеет те же свойства, что и обогреватель кирпичной кладки. Быстрый огонь с высокой температурой и подачей кислорода сжигает летучие газы и твердые частицы, оставляя очень мало загрязнений и превращая почти все топливо в энергию.В первые минуты пожара выделяется немного дыма, пока температура в камере не станет достаточно высокой, чтобы сжечь дымовые газы, а также дрова.

Основное различие между каменным обогревателем и ракетой состоит в том, что ракетная печь имеет изолированную J- или L-образную камеру сгорания, которая заставляет огонь гореть горизонтально. Затем огонь попадает под углом 90 градусов в конец камеры, что вызывает сильную турбулентность, поднимающуюся вверх по изолированному стояку тепла, создавая сильную тягу, которая усиливает интенсивность огня.

Тепловой стояк находится внутри цилиндра или большей вторичной камеры, которая выступает на пару дюймов выше внутреннего стояка. Горячие восходящие газы ударяются о верхнюю часть вторичной камеры, выделяют часть своего тепла и затем падают вниз по стенкам большей камеры. Затем выхлоп направляется через дымоход, обычно устанавливаемый на скамейке, которая поглощает последние остатки тепла.

В современных ракетных обогревателях часто используется глыба, но нет причин, по которым нельзя построить скамейку из кирпича, камня или плитки.Конечный дымовой газ, который выходит через выход, в основном представляет собой водяной пар, так как водород во время сгорания превращается в водяной пар.

Небольшие куски дерева, в основном обрезки с собственного двора, можно использовать в качестве топлива для обогревателя. Пространство между небольшими кусками дерева обеспечивает большую тягу в камеру сгорания, помогая разжигать быстрый горячий огонь.

20 Привлекающих внимание подогревателей ракетной массы: примеры и планы

1) Открытый барабан

Нагреватель ракетной массы. Если оставить барабан открытым, в комнату сразу попадет тепло.Покрытие ствола естественной поверхностью початков замедляет мгновенное нагревание и удерживает тепло для более медленного высвобождения. Найдено на permaculturedesign.fr.

2) Дом из тюков соломы

Ракетный подогреватель массы в доме из тюков соломы во Франции, созданный Беком Тувьером. Курсы проводятся раз в год во Франции. Великолепное видео процесса внизу страницы: permaculturedesign.fr

3) Ракетный нагреватель массы Bioconstruyendo

Ракетный нагреватель массы, созданный во время Bioconstruyendo, проведенного в феврале 2010 года в Патагонии, Аргентина, в тюке соломы и глинобитной кабине.Посетите www.firespeaking.com, чтобы увидеть это изображение.

4) Текстурированный обогреватель

Этот обогреватель имеет отличную деревенскую атмосферу. Небольшая текстура нагревателя ракетной массы – приятный штрих.

5) Белый ракетный подогреватель массы

Ракетный подогреватель массы производства Juured в Эстонии. На их сайте есть дополнительная информация. Первоначально найдено на «juured.ee/»

6) Нагреватель с камнем

Ракетный подогреватель массы Эрни и Эрики Виснер. Планы на продажу здесь: ernieanderica.info/shop

Подробнее о том, как работают нагреватели ракетной массы

Камера сгорания работает горизонтально, пламя и газы падают под углом 90 градусов, а затем создают сильную турбулентность, которая способствует усилению нагрейте и создайте сквозняк, или эффект ракеты вверх по стояку тепла.Тепловой стояк обычно представляет собой меньшую трубу, установленную внутри более крупной трубы, внутренний тепловой стояк должен быть изолирован, поскольку это создает перепад тепла, который снова увеличивает тягу.

Этот стояк тепла затем обычно устанавливается в бочке емкостью 55 галлонов, причем верхняя часть открыта для мгновенного отвода тепла, но нет причин, по которым его нельзя было бы установить в каменной кладке. (См. Ресурс ниже.) Нижняя половина ствола часто покрыта почвой, чтобы сохранить тепло печи и позволить теплу медленно излучаться.

Ракетным обогревателям нужен стояк тепла, который должен быть как минимум в два раза выше длины горящего туннеля.Откуда: Ракетные подогреватели Янто Эванса, Лесли Джексон.

7) Обогреватель в современном стиле

Обогреватель и варочная панель «Ракетная масса» в Брюсселе. Отличный дизайн! Кирпичный шпон и столешница должны быть огнеупорным цементом. Эта фотография взята с сайта flickriver.com.

Древесина идет на корм справа от раковины. Варочная панель находится справа от корма. См. Внутреннее устройство здесь: flickriver.com

8) Подогреватель кабины

Подогреватель массы ракеты Эрни и Эрики. Этот обогреватель был построен для кабины.Более подробную информацию можно найти на ernieanderica.blogspot.com.

9) Печь в Шамен-центре

Подогреватель ракетных масс в Шамен-центре во Франции. Из «Ракетных печей, дров и каменок». Посетите ecologie-pratique.org для получения дополнительной информации.

10) Подогреватель из Эстонии

Подогреватель реактивной массы от Juured в Эстонии. Чтобы увидеть больше историй и фотографий початка, посетите веб-сайт Juured. Первоначально найдено на сайте «juured.ee/»

11) Обогреватель Cob House

Вы можете увидеть, как они использовали кочерыжку для герметизации бочки.

12) Обогреватель в коттеджном доме

Обогреватель ракетной массы в Коттедже Коб, Кокиль, Орегон, доме создателя ракетного подогревателя Янто Эванса.

13) Подогреватель ракетной массы для приготовления пищи

Нагреватель ракетной массы в основном используется для приготовления пищи, поскольку это находится в высокогорье Гватемалы. Узнайте больше об этой истории на joachim2010.blogspot.com.

14) Large Heater

Mass Heater by terre-et-flammes.fr. Это только один пример, который есть на их веб-сайте.

15) Нагреватель для каменной кладки

Это нагреватель для каменной массы, но выглядит как хорошая отправная точка для разработки нагревателя для ракетной массы.Фото с сайта poeles-eco-09.com.

16) Старинная печь

Старинная печь была окружена глиной. Дрова справа, сзади – скамья с подогревом. Эрни и Эрика Виснер, больше фотографий: plus.google.com

17) Нагреватель без бочки

Нагреватель реактивной массы с варочной панелью. Подъемник не обязательно должен быть бочкой, но может быть построен из кирпичной кладки. Изначально эта фотография была найдена по адресу «marquedeposee.over-blog.com/article-p1220438-jpg-103910105.html».

18) Уголок для чтения

Каменки Rocket отлично подходят для отдыха в холодные зимние месяцы. Если поместить его в угол, вы можете создать свой собственный обогреваемый уголок для чтения!

19) Подогреватель реактивной массы в режиме ожидания

Нагреватель реактивной массы от эксперта Кирка «Осла» Моберта, sundogbuilders.net, donkey32.proboards.com. Информацию и фотографии можно найти на сайте donkey32.proboards.com.

Схема подогревателя массы ракеты

Эта диаграмма была фактически взята с форума, чтобы просмотреть всю систему посещения разговора.фр.

20) Dragon Heater

Dragon Heater 6-дюймовый металлический ракетный обогреватель с порошковым покрытием. В комплект входит все, кроме бочки на 55 галлонов и перлита. Он может работать сам по себе или подключаться к тепловому накопителю. Внутри красной коробки находится 6-дюймовая горелка для драконов. Подающая трубка квадратного сечения и воздухозаборник круглой формы 2 дюйма. Ствол окрашен краской Stove Bright Hi-temp в цвет черный металлик. Доступен в 4 цветах: черный с текстурой, с медными прожилками, с серебряными прожилками и красный. 1450 долларов. Зайдите на www.dragonheaters.com для получения дополнительной информации.

Практическое руководство по подогревателю реактивного материала

Как построить подогреватель реактивного материала

Металлический подогреватель

Лучшие книги о подогревателе реактивного материала

Падение производительности моей ракетной печи

Последние несколько недель были первым настоящим испытанием моей ракетной печи с температурами наружного воздуха, опускающимися по ночам ниже нуля, и дневными температурами в пределах 30-40-х годов.(На этой неделе днем ​​ниже нуля, с холодным ветром в минусе – но я с семьей в Нью-Джерси, и Эйприл дома ухаживает за плитой, так что я продолжаю надеяться, что она хорошо работает…) Я изрядно топил печь. регулярно, и я многое узнал о его производительности – или, к сожалению, о ее отсутствии в критические моменты!

Прежде всего, ракетная печь не тянет 100% времени. Когда воздух неподвижен или когда ветер дует с юга (иногда), печь вообще почти не втягивает.Как вы можете знать или не знать, дымоход выходит на уровне земли на южной стороне дома, но я добавил вертикальную трубу (труба 6 дюймов, без теплоизоляции), чтобы труба располагалась выше карниза (но не выше самый пик крыши). Печь очень чувствительна к ветру. Порой розыгрыш настолько слабый, что печь дымит в дом, и мы не можем ею пользоваться. Притяжка наиболее сильна, когда дует ветер с севера или северо-запада. Очевидно, не идеально полагаться на ветер, чтобы использовать печь, потому что дом требует много энергии, чтобы согреться, что приводит меня к…

Печь нагревается часами.Я совершенно уверен, что этого не должно быть – что должно быть теплее с меньшим количеством времени (и древесины). После нескольких часов работы печи ствол просто не так сильно нагревается! Я убежден, что тепло стояк, который построен из огнеупорного кирпича, является скачивает некоторые из первоначального тепла, прежде чем он даже попадет в ствол … это мое предположение. Хотя я не уверен. Поскольку сама бочка нагревается часами, у меня мало надежды на то, что мы сможем разогреть массу почвы. Это просто не представляется возможным с таким количеством времени и энергии, которые требуются, чтобы все это заработало по-настоящему.Поднять температуру воздуха в доме очень сложно – она ​​держится на отметке ниже 50, а после четырех часов топки печи обычно удается повысить температуру воздуха только на 3-4 градуса. В доме довольно холодно. Мы разогрели дом до 63 градусов внутри, но это было после двух дней довольно постоянного горения печки в дневное время (при сильном северном ветре).

Я не уверен, что делать, чтобы улучшить жеребьевку. Ракетные печи очень привередливы, и здесь нужно учитывать множество факторов.Это просто из-за двух поворотов на 180 градусов дымовой трубы в массе кровати? Причина в том, что стек выходит горизонтально и находится только вертикально за пределами дома? Достаточно ли высота уличного стека? Что-то в кишках ствола, где-то узкая щель, где газы замедляются? Ясно, что печь хорошо рисует (например, в дни с северным ветром). Но почему он не так хорошо рисует, когда воздух неподвижен?

И получать его горячее быстрее, переключение из огнеупорного кирпича тепло стояка только моя теория.Это могло быть потому, что я использую 6-дюймовую систему, и у печи тоже есть небольшая топка. Мы можем сжечь за раз столько дров. (Кстати, это хорошие дрова – в основном высушенные в печи дубовые обрезки с мебели. Очень маленькие габаритные куски.) Но эта бочка должна нагреваться намного быстрее!

Ракетные печи – это огромный опыт обучения. Ясно, что эта печь не идеальна, и было бы наивно думать, что она будет работать без сучка и задоринки в своей первой итерации (и я никогда раньше не строил ни одной из этих вещей.
