Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

• Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.
  Главное помнить, что ширина и высота топки должны быть одинаковы.
• На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
• Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
• Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

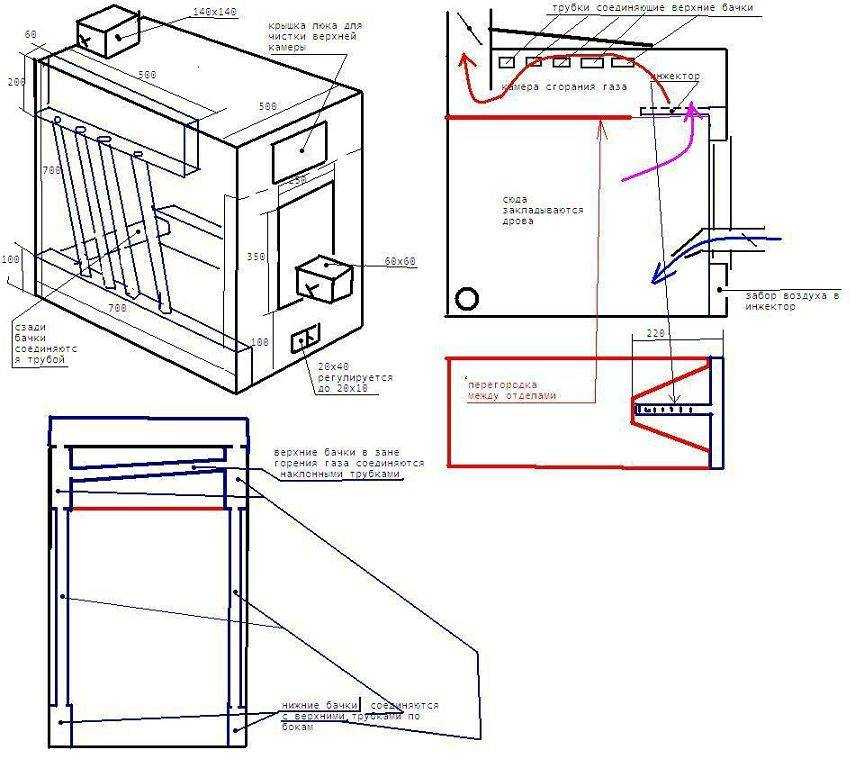

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

• Сразу над топкой делается емкость для засыпки камней.
• На некоторых чертежах емкость является открытой и вода поливается на камни сверху.
• На других чертежах печей можно встретить емкость для камней с дверцей, которую необходимо открывать для полива воды на камни. Так камни быстрее прогреваются в закрытой емкости и дольше сохраняют тепло.
• В каменке используются специальные камни для бани. Можно конечно использовать обычные речные, но эффект будет не тот.

Также не забудьте про то, что через каменку должен проходить дымоход.

Печь с открытой каменкой

• Над каменкой устанавливается бак с водой. Через него также должна проходить труба, которая будет подогревать воду.
• В бак с водой можно вмонтировать кран для набора горячей воды.

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Чертежи печи для бани из металла горыныч. Горыныч-3

Банная печь предназначена только для бань, у которых парная и моечное отделение разделены перегородкой.

Один из наиболее важных моментов, при такой планировке, это обогрев моечного отделения. Данная модель печи позволяет прогревать всю баню без установки дополнительного котла и радиаторов отопления, как весной и осенью, так и в зимний период. Печь топиться из предбанника (комнаты отдыха), мойка и парная разделены стеной.

Особенностью этой печи является то, что перегородка между мойкой и парной проходит по поверхности печи, разделяя ее тем самым на две части. Лидер,не имеющий аналогов, по обогреву бань с отдельным моечным отделением.

Преимущества печи

• Бак для воды и часть топки располагаются в моечном отделении, обогревая его
• Компактное расположение печи, что бывает очень важно при делении на парную и моечное отделение. В парной каменка расположена вдоль стенки и выступает 45*70 см (при установленной другой печи в парной минимальное пространство занимаемое печью 80*60 см с учетом воздушных зазоров). В моечной бак для воды расположен на стене и занимает 30*70 см
• Топка печи из комнаты отдыха, обогревает это помещение. Значительно удобнее по сравнению с вариантом топки из моечной.
• Планировка бани должна быть следующая.Схема бани Горыныч-3Л

Печь отлично прогревает помещения, как зимой, так и летом:Парную и камни – за счет трубы, с отходящими догорающими газами, расположенной в каменке. Моечное отделение и полы – за счет нагрева бака и выступающей нижней части топки под баком. Полы прогреваются за счет излучения топки (нельзя закладывать кирпичом под баком в моечном отделении).Комнату отдыха – печь топиться из комнаты отдыха и прогревает ее за счет передней металлической части. Значительно удобнее по сравнению с вариантом топки из моечной. Для полноценного обогрева комнаты отдыха желательно поставить систему воздушного отопления на печь (воздух из комнаты отдыха принудительно направляется в систему воздушных каналов печи, нагревается от стенок разогретой топки печи и возвращается в комнату отдыха). Комната отдыха зимой прогревается очень быстро 30-40 минут. Компактное расположение печи, что бывает очень важно при делении на парную и моечное отделение. В парной каменка расположена вдоль стенки и выступает 45*70 см (при расположении печи в парной минимальное пространство занимаемое печью 80*60 см ). В моечной бак для воды расположен на стене и занимает 30*70 смЧертеж печи и схема установки Горыныч-3 бак правый.ФОТО МОНТАЖВ печи использован бесколосниковый принцип продольного горенияСрок службы печи более 15 лет!!!

Габаритные размеры печи без бака (Д*Ш*В)	950*775*900мм Минимальная ширина двери в бане, что бы занести печь 670 мм. !!!
Вес	190 кг
Объем парной	от 8 до 18 куб.

Чертежи печи для бани из металла своими. Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

• Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
• Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
• Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

• Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
• Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
• Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Чертежи печи для бани из металла с колодцами. Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

Видео металлическая Банная печь своими руками 1ч.

Категории: Печи для бани, Бак для воды, Место для камней, Банные печи, Печи из металла, Банная печь

Понравилось? Поделитесь с друзьями!

⇦ Как подключить двухконтурный газовый котел к отоплению. Установка двухконтурных котлов

⇨ Можно ли стеклообои красить. Почему именно стеклообои?

железные печи для бани своими руками, размеры конструкции, схема металлической самодельной печки, изготовление

Содержание:

Использование банных печей из металла
Конструкционные особенности современных металлических печей
Устройство печей из металла
Виды топлива и типы печей
Преимущества и недостатки печек из металла
Значение формы банной печи

Разновидности металлических печей
Самостоятельное конструирование металлической печи
Особенности процесса установки банного агрегата

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

• нагрев в течение короткого времени;
• доступная стоимость;
• высокая теплопроводность;
• нет необходимости возводить высокопрочный фундамент;
• несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: “Как уложить камни в банную печь правильно, какие камни лучше использовать”). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней.
2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек.

Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
2. Невозможность отапливать большие по площади помещения.
3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: “Какую сделать печь для бани своими руками – виды и способы изготовления”.

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода – в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

• лист стали толщиной не менее 8 миллиметров;
• колосник;
• металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров. Читайте также: “Какой диаметр металлических труб бывает – нормы и стандарты”;
• 10-миллиметровый пруток;
• дверцы и щеколды для обустройства поддувала, каменки и топки;
• водный кран;
• примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров – для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: “Как сделать печь для бани своими руками – подробности от мастера”.

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой. Читайте также: “Как изолировать трубу в бане – проверенные способы изоляции”.
4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант. Читайте также: “Как сварить печь в баню – делаем сами своими руками”.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата. Читайте также: “Как сделать металлическую печь своими руками – пошаговое руководство”.

Drawing Of Electric Stove Stok Videolar ve Detay Görüntü

İllüstrasyon

• Görsel
• Fotoğraf
• İllüstrasyon
• Vektörler
• Video

936

drawing of electric stove royalty-free stok illüstrasyonu ve vektör grafiğini inceleyin veya daha fazla stok görsel ve vektör grafiği keşfetmek için yeni bir arama başlatın.

Номер телефона:

Популярные

вектора каракулей и другие похожие коллекции. elle çizilmiş ev aletleri simgeleri ayarlayın. ev aletleri seti – рисунок электрической плиты стоковые иллюстрации

Vektör de Doodle ev aletleri simge koleksiyonu. Elle çizilmiş ev…

seti mutfak aletleri kömür hattı simgeler vektör – рисунок электрической плиты иллюстрации

Seti mutfak aletleri kömür hattı simgeler vektör

бытовая техника, связанные объекты и элементы. коллекция рисованной векторной иллюстрации каракули. набор рисованной иконок. – чертеж электрической плиты стоковых иллюстраций

Бытовая техника Сопутствующие объекты и элементы. Ручной рисунок…

иллюстрации каракули, связанные с бытовой техникой. нарисованные вручную символы, вектор эскиза каракулей – рисунок электрической плиты иллюстрации

Бытовая техника, связанные каракули иллюстрации. Ручной рисунок…

набор каракулей для бытовой техники. векторная иллюстрация. – рисунок электрической плиты стоковые иллюстрации

Набор каракулей бытовой техники. Векторная иллюстрация.

Набор иконок для бытовой и кухонной техники – чертеж электрической плиты стоковые иллюстрации

Набор иконок для бытовой и кухонной техники biber değirmeni, çatal, kesme tahtası ile modern renkli düz illüstrasyon. – рисунок электрической плиты стоковые иллюстрации

Vektör hava fritöz akıllı mutfak aleti. Вы можете выбрать, скачать,…

других векторных бесшовных моделей – чертеж электрической плиты фондовых иллюстраций

Ев векторных бесшовных моделей

Электроник и мультимедиа изометрии, как на картинке. 3b вектор – чертеж электрической плиты стоковые иллюстрации

Электроника и мультимедийные изометрические изображения. 3b вектор

микродалга fırın beyaz arka план üzerinde izole ayarlayın. vektör çizim bir kroki tarzı. – рисунок электрической плиты стоковые иллюстрации

Mikrodalga fırın beyaz arka plan üzerinde izole ayarlayın. Иллюстрация вектора

бытовой техники, связанная с каракулями. современный дизайн векторной иллюстрации для веб-баннера, заголовка веб-сайта и т. д. – рисунок электрической плиты фондовых иллюстраций

Бытовая техника, связанные каракули иллюстрации. Современный дизайн…

Техника для кухни и дома холодильник, плита, микроволновка, музыкальные колонки, посудомоечная машина – чертеж электроплиты стоковые иллюстрации

Техника для кухни и дома холодильник, плита, микроволновка,…

elektrik lambaları imalatı – чертеж электрической плиты фондовых иллюстраций

Elektrik lambaları imalatı

бытовых электроприборов – рисунок электрической плиты фондовых иллюстраций

бытовых электроприборов

бытовых приборов связанных объектов и элементов. коллекция рисованной векторной иллюстрации каракули. набор рисованной иконок. – чертеж электрической плиты стоковых иллюстраций

Бытовая техника Сопутствующие объекты и элементы. Hand Drawn…

вектора mutfak aletleri seti. mikser, su ısıtıcısı, tost makinesi, meyve sıkacağı, buhar, yavaş ocak, mikrodalga, kıyma makinesi, kesme kurulu ve biçak. çizim stili – рисунок электрической плиты стоковые иллюстрации

Vektör mutfak aletleri seti. Mikser, su ısıtıcısı, tost makinesi,

электрическая плита бытовая техника рисунок – рисунок электрической плиты иллюстрации

электрическая плита бытовая техника рисунок

кухонная плита с кастрюлей для приготовления супа – рисунок электрической плиты иллюстрации

кухонная плита с кастрюлей Приготовление супа

кухонная утварь и бытовая техника – рисунок электрической плиты стоковые иллюстрации

Кухонная утварь и техника

ana cihaz simgesi seti – рисунок электрической плиты стоковые иллюстрации

Ana cihaz simgesi seti

Коллекция кухонных электроприборов в векторе. набор кухонной техники ручной работы в векторе. электрические кухонные приборы иллюстрации в векторе – рисунок электрической плиты фондовых иллюстраций

Doodle коллекция кухонных электроприборов в векторе. Рука…

иконки энергии и мощности — схематичная серия — рисунок электрической плиты стоковые иллюстрации

иконки энергии и мощности — схематическая серия

ev aletleri seti. – рисунок электрической плиты стоковые иллюстрации

Эв Алетлери сети.

электроник ве мультимедиа изометрик çizgi simgeleri. 3b вектор – чертеж электрической плиты стоковые иллюстрации

Электроника и мультимедийные изометрические изображения. 3b вектор

ev aletleri doodle küme. – рисунок электрической плиты стоковые иллюстрации

Ev aletleri doodle küme.

el farklı ev aletleri dizi çekilmiş. vektör çizim bir kroki tarzı. – рисунок электрической плиты стоковые иллюстрации

El farklı ev aletleri dizi çekilmiş. Vektör çizim bir kroki tarzı.

tek renkli çizim tarzında retro ev ocak — рисунок электрической плиты стоковые иллюстрации çok renkli çizimler seti – рисунок электрической плиты стоковые иллюстрации

Retro ev aletleri çok renkli çizimler seti

el yapımı tarzda ev aletleri malzemesi nin illüstrasyon seti – рисунок электрической плиты стоковые иллюстрации

El yapımı tarzda ev aletleri malzemesi nin illüstrasyon seti

Черная пятница набор бытовой техники и бесшовный узор – рисунок электрической плиты иллюстрации

Черная пятница набор бытовой техники и бесшовный узор

çizgi film mutfak aletleri seti. meyve sıkacağı, izgara, blender, elektronik terazi, kahve değirmeni, tost makinesi, blender, mikrodalga fırın, stand mikseri. ev aletleri vektör seti. – чертеж электрической плиты стоковые иллюстрации

Çizgi film mutfak aletleri seti. Meyve sıkacağı, ızgara, блендер,

el çekilmiş ekmek kızartma makinesi ve ekmek – чертеж электрической плиты фондовых иллюстраций

El çekilmiş ekmek kızartma makinesi ve ekmek

иконки бытовой техники. – чертеж электрической плиты стоковые иллюстрации

Значки бытовой техники.

mutfak – рисунок электрической плиты стоковые иллюстрации

Mutfak

векторный набор электроприборов – чертеж электрической плиты стоковые иллюстрации

векторный набор электроприборов

бытовые электроприборы – рисунок электрической плиты стоковые иллюстрации

Бытовая электротехника

kusursuz desen. beyaz arka planda microdalga fırın. çizim stilinde vektör çizimleri – чертеж электрической плиты стоковые иллюстрации

Kusursuz desen. Beyaz arka planda microdalga fırın. Чизим…

dikişsiz tost makinesi. ayrıntılı doldurulmuş анахат simgesi. çizim stilinde вектор çizimi. – чертеж электрической плиты стоковые иллюстрации

Dikişsiz Tost Makinesi. Ayrıntılı doldurulmuş анахат simgesi. Кухонная плита Çizi

с кастрюлей для приготовления супа – рисунок электрической плиты стоковые иллюстрации

Кухонная плита с горшком для приготовления супа

tost makinesi düz simge vektör illüstrasyon – рисунок электрической плиты стоковые иллюстрации bulaşık makinesinin krokisi – рисунок электрической плиты стоковые иллюстрации0016 Siyah Cuma ev бесшовные модели

набор скороварок – чертеж электрической плиты иллюстрации

набор скороварок

elektronik endüstrisi konsept simgesi. электрик mühendisliği sektöru. aletleri ureten, onarım ve bakım fikri ince çizgi illüstrasyon. вектор yalıtılmış анахат çizimi. kullanılabilir kontur – чертеж электрической плиты фондовых иллюстраций

Elektronik endüstrisi konsept simgesi. Elektrik mühendisliği sektö

бытовая техника тематические каракули бесшовный узор – рисунок электрической плиты стоковые иллюстрации

Бесшовный рисунок на тему бытовой техники

Чертеж доменной печи, разработанный У.

Кроссли

Hagley Digital Archives

Hagley ID:

Загрузить JPG

Уведомление

X

Вы соглашаетесь на загрузку этого файла условия доступа и ограничения использования. Если не указано иное, этот файл предоставляется только для образовательных и исследовательских целей. Пользователь берет на себя ответственность за получение разрешения правообладателя на публикацию или распространение этого изображения. Для получения дополнительной информации, пожалуйста, свяжитесь с [email protected] .

Чтобы приобрести копии этого товара в высоком разрешении, ознакомьтесь с информацией по адресу Приобретение изображений или Лицензия на фильмы и видео .

Загрузить

Закрыть

В коллекциях

• Американский институт чугуна и стали

Детали

org/dc/terms/”>

Название

Чертеж воздухонагревателя конструкции У. Кроссли

Дата создания

1875-12-17

Создатель

Американский институт чугуна и стали. Отдел по связям с общественностью
Американский институт черной металлургии

Примечание

Чертежи воздухонагревателя по проекту г-на В. Кроссли из Аскам-ин-Фернесс, Англия. Это конструкция с использованием железных труб в качестве теплообменника, где источником тепла является сжигание газа в доменной печи, газогенераторах или коксовых печах.
Эта конструкция использует железные трубы в качестве теплообменника, где источником тепла является сжигание газа в доменной печи, газогенераторах или коксовых печах.

Субъект(ы)

Металлургические заводы. Оборудование и материалы
Черная металлургия и торговля

Субъект(ы) – Имя

Металлургический завод Аскам

Найти все предметы с именем (именами)

Американский институт чугуна и стали. Отдел по связям с общественностью
Американский институт черной металлургии
Металлургический завод Аскам

Жанр

диаграммы

Язык

Английский

Тип ресурса

неподвижное изображение

Экстент

1 фотоотпечаток: ч/б

Репозиторий

Отдел аудиовизуальных коллекций и цифровых инициатив, Музей и библиотека Хэгли

Оригинальная коллекция

Фотографии и аудиовизуальные материалы Американского института чугуна и стали (регистрационный номер 1986. 268)

В поисках помощи

http://findingaids.hagley.org/xtf/view?docId=ead/1986_268.xml

Местонахождение предмета

Серия I. Фотографии отдела по связям с общественностью, ящик 16, папка 2

Предпочтительная цитата

[Описание и даты], идентификатор Хагли, номер коробки/папки, фотографии и аудиовизуальные материалы Американского института черной металлургии (инвентарный номер 1986.268), Отдел аудиовизуальных коллекций и цифровых инициатив, Музей и библиотека Хагли, Уилмингтон, Делавэр, 19807

Условие доступа

Доступ к этому объекту предоставляется только в образовательных и исследовательских целях. Пользователь берет на себя ответственность за получение разрешения правообладателя на публикацию или распространение этого изображения.
