Печи длительного горения с водяным контуром на дровах

Для серьезных отопительных задач требуется мощный и производительный очаг. Сегодня мировые разработчики и производители предлагают широкий модельный ряд печей и каминов, способных долго и качественно поддерживать комфортный температурный режим в доме, на даче, городской квартире и в других пространствах.

Наиболее эффективным вариантом для высокого уровня отопления являются дровяные печи длительного горения с водяным контуром, или, как его еще называют – гидроконутром. Такая комплектация открывает широкий функционал вкупе с существенной независимостью инженерных сетей строения, а также экономией ресурсов пользователя. Принцип работы таких очагов основан на нагреве теплообменника и теплоносителя – как правило, воды, которая циркулирует по всем функциональным элементам системы отопления.

Перечислим основной функционал отопителей с водяным контуром:

• организация системы отопления сразу всего дома
• организация системы горячего водоснабжения
• организация системы теплых полов

Твердотопливная печь с водяным контуром отопления предполагает подключение к ней батарей, радиаторов, бойлеров. По своей сути, такой очаг является достойной альтернативой котлу, только заодно имеет еще и эстетическое преимущество. Варианты конструкций и дизайн каминов и печей такого типа отличаются большим разнообразием и позволяют создавать высокохудожественные интерьерные решения. Конечно, большим преимуществом выступает также дверца со стеклом печи или камина длительного горения, сквозь которое открывается потрясающий вид на игру настоящего огня.

Цена на данный вид отопительного оборудования находится на доступном уровне, а сама печка с таким широким функционалом в любом случае в течение всего срока эксплуатации будет работать на экономию топлива, ресурсов и других затрат пользователя. Каждый магазин компании «Домотехника» предлагает большой выбор моделей очагов с гидроконтуром по доступным ценам и надежными гарантиями высокого качества.

Дровяные печи длительного горения с водяным контуром

Экологичная усадьба: В настоящее время существует большое количество разнообразных печей, работающих на дровах, угле и другом топливе. И среди них наиболее популярными считаются конструкции длительного горения с водяным контуром. Они способны очень быстро прогревать помещение, при этом длительное время не требуется закладка дров. Особенностью отопительных конструкций является нагрев большого количества воды.

В настоящее время существует большое количество разнообразных печей, работающих на дровах, угле и другом топливе. И среди них наиболее популярными считаются конструкции длительного горения с водяным контуром. Они способны очень быстро прогревать помещение, при этом длительное время не требуется закладка дров. Особенностью отопительных конструкций является нагрев большого количества воды.

Виды печей длительного горения с водяным контуром

Существуют отопительные печи с водяным контуром самых разных форм, мощностей и назначения.

Кроме высокой эффективности, такая конструкция должна иметь современный дизайн, подходящий под интерьер дома. Это отличает ее от других отопительных печей длительного горения, устанавливаемых в подвале или котельной, для которых внешний вид не играет существенной роли.

Дровяные печи с водяным контуром часто устанавливаются в комнатах или на кухне, при правильном выборе она становится настоящим украшением помещения. Особенно стильно смотрятся сооружения, дверцы топки у которых изготовлены из огнеупорного стекла. Они могут выглядеть как своеобразный камин с натуральным пламенем в топке.

Отопительные печи с водяным контуром бывают:

• Металлическими (выполненными из стали или чугуна).

• Кирпичными.

• Комбинированными (сочетание металлической топки и кирпичной основы).

По способу сжигания топлива печи с водяным контуром бывают:

Отопительные печи, в которых применяется обычный способ сжигания дров, имеют большой топливник, куда загружают топливо в большом количестве, и оно горит очень долго.

В газогенераторных конструкциях топливо тоже горит очень долго. Это происходит из-за высокой температуры и нехватке кислорода. Дрова начинают гореть медленно и выделяют горючий газ, который форсункой доставляется в отдельную камеру, где он и сжигается.

Особенности печей с водяным отоплением для дома

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат. В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро. А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Принципы работы дровяных печей с водяным отоплением

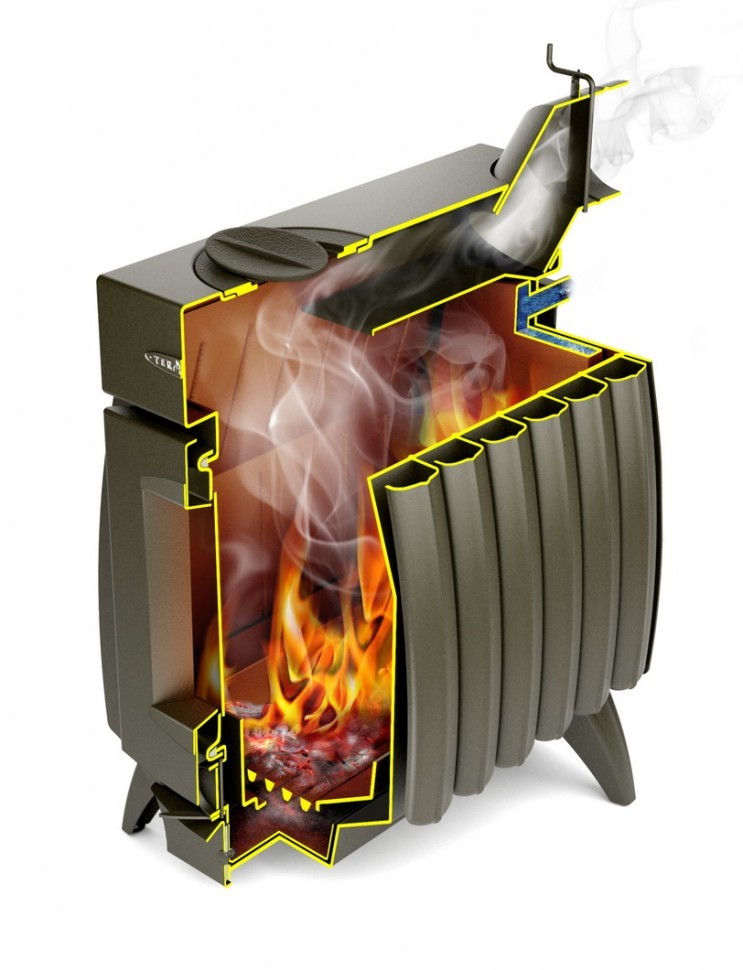

Все отопительные дровяные печи работают по одной схеме: в топку закладывают дрова, они очень быстро прогорают, нагревая ее. Стенки конструкции обеспечивают теплом все помещение. Комната быстро нагревается, но температура также падает достаточно быстро, поэтому приходится постоянно подкидывать дрова.

Топливо всегда поджигают снизу. Вверх огонь поднимается очень быстро, в результате также быстро прогорают дрова, оставляя после себя только угли. Чтобы огонь не гас, следует постоянно закидывать топливо.

Печи с водяным отоплением прогревают помещение не только при помощи своего раскаленного корпуса, но и благодаря теплой воде, проходящей по системе отопления.

Теплообменник в конструкциях с водным отоплением устанавливают внутри обогревателя. Обычно теплообменники изготавливают из листовой стали. Она очень популярна за счет простой обработки при изготовлении регистра, основной задачей которого является достижение максимально высокой температуры воды и создание условий для ее нормальной циркуляции.

Вода нагревается при помощи разогретых газов, которые проходят через каналы резервуара нагревания. Отопительные печи с водным отоплением имеют два резервуара. Первый нагревает воду, а второй доводит ее до образования пара.

В современных конструкциях с водным отоплением резервуар для нагревания воды обычно отсутствует. В них уже встроен специальный теплообменник, который нагревает воду в неограниченном количестве. Современные печи могут отапливаться не только дровами, но и древесными гранулами.

Преимущества печей с водяным отоплением

• Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.

• Небольшие размеры.

• Простота в эксплуатации и обслуживании.

• Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.

• Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.

• Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.

Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением

• Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.

• Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

Это Вам будет интересно:

Высокоурожайные грядки по Курдюмову: минимум труда и максимум природных сил

Солнечное отопление частного дома: варианты и схемы устройства

Заключение

Печи для дома с водяным отоплением очень удобные и относительно недорогие. Они просты в эксплуатации, безопасны, надежны, а на внешний вид они очень красивы. Такая конструкция может качественно обогревать любое помещение в течение длительного времени. Большой ассортимент таких печей позволяет выбрать любую модель на свой вкус, учитывая размеры своей жилплощади.опубликовано econet.ru

​Автор: Сергей Забарыкин

Отопительные печи для дома длительного горения с водяным контуром

Отопительные печи для дома длительного горения с водяным контуром появились тогда, когда возникла необходимость отапливать несколько помещений продолжительное время от одного теплогенератора.

Конечно, можно реализовать эту задачу, смонтировав тепловой кожух на печи и разведя по разным комнатам воздуховоды. Но более разумный вариант – использовать теплоноситель, который бы транспортировал тепло от печи к потребителю.

Котел или печь длительного горения

Почему мы используем отопительные печи для дома длительного горения с водяным контуром, а не котлы?

Давайте проясним следующий момент. Для небольшого дачного или загородного дома печь будет являться оптимальным теплогенератором. Почему? Потому что производитель не выпускает котлов длительного горения с малой мощностью.



Минимальная мощность печи – от 3 кВт, минимальная мощность котла – от 10кВт. Если у вас дом 6 на 8 метров, то для вас самый лучший вариант – это печь длительного горения мощностью 6 кВт.

Кроме того, выпускаются печки со стеклянными передними панелями в дверце – они могут не только отапливать ваш дом. Но и служить украшением для гостиной.

Что на выбор – импорт или наши

Импортные отопительные печи для дома длительного горения с водяным контуром конечно отличаются от отечественных по качеству исполнения и по используемым конструкторским приемам.



Но здесь нет такого разрыва, как в сегменте котлового оборудования. Может быть потому, что печами в России также занимаются несколько относительно небольших, но укомплектованных хорошим оборудованием и кадрами, производственных компаний.

Конечно, если вы хотите получить максимум комфорта за ваши деньги, то стоит обратить внимание именно на импортные марки. Например, прибалтийские печи или печи из Сербии.

Если же вы хотите поддержать отечественного производителя, то и у нас есть несколько хороших производителей такого товара. На слуху, например, марка Термофор.

Стоит ли покупать отечественные подделки под известные зарубежные брэнды, например Бренеран Акватэн?

Читайте отзывы. Если вас устраивают те небольшие огрехи, которые допускают наши умельцы в копировании подобных печей, можете приобретать.

Если не готовы мириться с подобным, то, конечно, лучше купить оригинал. Благо в каждом крупном городе сидит по три-четыре дилера по этой марке.

Мощность прямого и длительного горения

Только помните, что производитель в характеристиках своих изделий указывает мощность в режиме прямого горения. А вам нужна мощность в режиме длительного горения.

Например, на дом в 48 квадратных метров не пойдет печь мощностью 5 кВт. Ибо это производитель написал ту самую мощность, когда печь не что иное  как «огненный ящик».

Вам придется узнать у производителя или его представителя, какую мощность выдает печь, когда переходит в режим длительного горения. И уже отталкиваясь от этих значений выбирать для себя теплогенератор.

Некоторые мысли о конструкции и эффективности дровяной печи «Рой Спенсер, доктор философии

Огонь и вода: некоторые мысли о конструкции и эффективности дровяной печи

Иногда мне нужно ненадолго уйти от проблем с климатом. Это один из тех моментов.

Кроме того, каждый год в это время моя жена спрашивает, как мы можем заставить наш бассейн быстрее нагреться этой весной. Даже по прошествии 20 лет глобальное потепление ничуть не помогло.

Она также всегда упоминает дровяное отопление как возможность.Я всегда считал эту идею слишком сложной для проекта.

Что ж, в этом году все закончилось. В прошлом году я построил самодельный солнечный обогреватель для бассейна. В этом году мы собираемся добавить часть этого концентрированного углеродсодержащего топлива в наш энергетический портфель.

В конце концов, у нас ДЕЙСТВИТЕЛЬНО есть много дров за нашим домом. Зрелые лиственные породы, а старые деревья просто падают и гниют. Я считаю, что один из наших белых дубов появился еще до того, как наша страна БЫЛА страной.

Итак, как сделать дровяную печь, которая может нагревать воду в бассейне? За прошедшие годы у Айва было достаточно опыта работы с дровяными каминами, отдельно стоящими дровяными печами, термодинамикой, радиационной и конвективной теплопередачей, плавучестью нагретого воздуха и т. Д., что, я думаю, я мог бы помочь придумать хороший дизайн печи.

А дядя Лу (муж моей жены и сестры) живет в Сол-Сент-Мари, штат Мичиган, и всю жизнь строит, сваривает, ремонтирует и производит. Итак, он помогает мне спроектировать дровяную печь из нержавеющей стали с внешней водяной рубашкой, через которую я буду перекачивать воду из бассейна, чтобы нагреть его. Мы будем использовать нержавеющую сталь, чтобы не допустить попадания железа в воду бассейна.

Между тем, я читал о новых конструкциях печей, сертифицированных Агентством по охране окружающей среды, и это все, что вы можете купить больше, – которые обеспечивают более горячий огонь с более полным сгоранием дров, вместо того, чтобы терять газы и дымить из дымохода, как старые конструкции дымового дракона. делать.Я понятия не имел, что (сухая) древесина может быть сожжена настолько, что дыма будет мало или совсем не будет. Прохладный!

Современные достижения в технологии дровяных печей, проще говоря, заключаются в создании более горячего огня с достаточным количеством кислорода, чтобы сжечь все дрова и их побочные продукты.

Для достижения этой цели топка лучше изолирована, а в верхнюю часть топки через перфорированные трубы вторичного горения из нержавеющей стали поступает предварительно нагретый воздух, так что древесные газы и дым могут гореть.

Я уверен, что у многих из вас есть эти печи, которые больше не продаются для домашнего использования. Трубы вторичного горения создают красивое, призрачное пламя, помогая зажечь древесные газы и дым, которые раньше просто поднимались в дымоход.

Итак, это заставило меня задуматься об оптимальной конструкции печи, которая обеспечила бы максимальную эффективность, то есть максимальное количество тепловой энергии от сжигания дров, передаваемой в ваш дом (или воду в моем бассейне).

Цель довольно проста: максимально полно сжечь дрова и содержащиеся в них газы и позволить как можно меньше тепла выходить из дымохода.Но даже после сотен лет опыта люди все еще обсуждают лучший способ добиться этого.

Я думал об эффективности автомобильного двигателя в качестве аналогии, но это совершенно неверно. 100% -ный КПД автомобильного двигателя будет заключаться в том, чтобы вся энергия, создаваемая при сжигании топлива, использовалась для механической работы по толканию поршней, повороту двигателя и созданию движения с нулевым отходом тепла.

А вот дровяная печь как раз наоборот. Мы хотим создать как можно больше отработанного тепла, используя как можно меньше механической энергии для проталкивания воздуха через систему.

Итак, каковы пределы 100% эффективности дровяной печи?

Во-первых, вы должны осознать, что вам нужно НЕКОТОРЫЕ тепло из дымохода. Именно теплый воздух в дымоходе обеспечивает плавучесть (подъемную силу), необходимую для втягивания большего количества воздуха в топку. Но чем больше объем воздуха, выходящего из дымохода, и чем выше его температура, тем ниже эффективность печи для отопления.

Далее, более высокая температура, необходимая в топке для более полного сгорания, означает большую изоляцию, что означает снижение скорости теплового потока в комнату, что в первую очередь противоположно цели отопления дровяной печью.

Теперь я понимаю, что более горячий огонь, при котором топливо сжигается более полно, на самом деле может привести к увеличению тепла, передаваемого в комнату. Но, при прочих равных условиях, большая изоляция ДОЛЖНА сама по себе снижать скорость теплового потока по сравнению с меньше шумоизоляции. Простая термодинамика.

Это интересная дихотомия, попытка повысить эффективность этих печей. С одной стороны, вам нужно МИНИМИЗИРОВАТЬ потери тепла из топки, чтобы достичь высоких температур, необходимых для более полного сгорания.Но вы также хотите МАКСИМИЗИРОВАТЬ потерю тепла печью в помещении. В этом весь смысл использования плиты.

Но на самом деле это не дихотомия, если вы понимаете, что изолируете только часть печи или топку для достижения высоких температур и более полного сгорания. Если вы затем сможете направить горячие газы, выходящие из топки, через другую часть печи, прежде чем подниматься в дымоход, у вас будет возможность извлечь дополнительное тепло, которое вы генерировали в результате более полного сгорания при более высоких температурах, создаваемых внутри (хорошо изолированной ) топка.

Другими словами, топка печи – это, прежде всего, часть системы, вырабатывающая энергию, а остальная часть печи, через которую проходят горячие газы, является частью системы рекуперации тепла.

Что необходимо, так это способ предоставить горячим газам, выходящим из топки, большую возможность передавать свое тепло через печь в окружающую среду. Один из способов добиться этого – более длинный путь через печь с множеством перегородок, отводящих тепло наружу.

Еще бы иметь внутри систему плавников. В любом случае, вам нужно, чтобы горячий газ контактировал с как можно большей внутренней поверхностью печи, чтобы максимизировать передачу тепла наружу печи, прежде чем все тепло уйдет в дымоход.

Теперь, очевидно, вы не можете удалить столько тепла из выхлопной трубы, чтобы воздух в дымоходе больше не был плавучим, потому что тогда вы потеряете мощность всасывания печей свежего воздуха, необходимого для сжигания дров.Изолированный дымоход поможет сохранить эти газы как можно более теплыми по всей длине дымохода.

Меня особенно интересует подача воздуха. (В конце концов, я метеоролог. Мы знаем воздух.) Почему костер с неограниченным притоком свежего воздуха не сжигает полностью все древесные газы и дым? Это потому, что, как только пламя возникает, оно бурно смешивается с более холодным окружающим воздухом, снижая температуру смеси ниже той, которая необходима для сжигания древесных газов и дыма.

Аналогия – увлечение окружающего воздуха конвективным облаком, которое снижает способность облаков производить осадки – ключевой компонент атмосферного теплового двигателя.

Итак, в современной дровяной печи в топку помещают трубы, нагретые огнем, чтобы доставить дополнительный вторичный источник очень горячего воздуха – в верхнюю часть топки, где естественно собираются горячие газы и дым. Предварительный нагрев воздуха необходим для сгорания этих газов.

Но, подумав и прочитав об этом, я действительно не вижу необходимости проводить различие между первичными и вторичными источниками воздуха для дровяной печи. Все, что нужно, – это подача на весь огонь достаточного количества предварительно нагретого воздуха. Технология вторичного ожога кажется мне модификацией для устранения проблемы, которую так же легко можно было бы устранить, переработав подачу первичного воздуха.

Итак, дядя Лу и я обсуждали способ подогрева ВСЕХ поступающих в топку воздуха, который включает в себя в качестве первой остановки окно в двери, поскольку для поддержания температуры необходим постоянный поток горячего свежего воздуха. окна чистые.

Конечно, сейчас все это на стадии проектирования. К сожалению, как однажды Берт сказал Эрни на Улице Сезам о строительстве киоска с лимонадом, у него легко есть идеи. Не так-то просто заставить их работать.

Итак, если вы не услышите отчет о проделанной работе через месяц или два, вы поймете, что проект провалился. По крайней мере, мне не нужно беспокоиться о сожжении бассейна.

Итак, теперь НАСТОЯЩИЕ эксперты по печам могут вмешаться и сказать мне, где я ошибаюсь в своем анализе дровяных печей для новичков.Его ОК. Я привык к этому.

Подключение дровяной печи к центральному отоплению: основные концепции

Подключение дровяной печи к центральному отоплению вполне возможно…

С чего мне начать? Что ж, я собираюсь вернуться к основам твердого топлива и все упростить. Простите, если вы впереди, если кривая на этом.

<<< Вернуться к главному меню, к Руководству по монтажу печки и многим другим статьям

ПРИМЕЧАНИЕ, ЧТО Я ВСЕГДА ВКЛЮЧАЮ ОТВЕРСТИЕ НА СХЕМА ПЕЧИ, ДАЖЕ ЕСЛИ ДОБАВЛЯЕТСЯ ДЕТАЛИ, НЕ ТРЕБУЕМЫЕ ДЛЯ ТОЧКИ, КОТОРОЙ Я ПЫТАЮСЬ. ЭТО КРИТИЧЕСКАЯ ФУНКЦИЯ БЕЗОПАСНОСТИ, ПОЗВОЛЯЮЩАЯ СИСТЕМЕ ПОТЕРИ ПАРА (ДАВЛЕНИЕ), ДОЛЖНА БЫТЬ КИПИТЬ. В ЛЮБОЙ ЦЕПИ НА ТВЕРДОМ ТОПЛИВЕ ДОЛЖЕН БЫТЬ ПУТЬ ДЛЯ ВЫПУСКА, КОТОРЫЙ НЕ ИМЕЕТ ОГРАНИЧЕНИЙ ИЛИ ВОЗМОЖНЫХ ОГРАНИЧЕНИЙ (НИКАКИХ НАСОСОВ / ОТВЕТЧИКОВ / КЛАПАНОВ НИЧЕГО). ПРОСТО ТРУБКА (МИНИМАЛЬНЫЙ ДИАМЕТР 22 ММ ДЛЯ ВЕНТИЛЯЦИОННЫХ ЦЕЛЕЙ). ОТСУТСТВИЕ ОТКЛЮЧЕНИЯ ОТВЕРСТИЯ означает, что ВАША ПЕЧЬ ВЗРЫВАЕТСЯ, КАК БОМБА.

Есть несколько печей, которые можно подключить к невентилируемым контурам. Это очень специализированная область, выходящая за рамки этого веб-сайта.

Время для каракулей:

Подключение дровяной печи к центральному отоплению

Важно понимать, что все трубы заполнены холодной водой почти до верха вентиляционной трубы (контуры заполняются из верхних баков и будут ли контуры заполняться до того же уровня, что и напорный бак).

Все схемы твердотопливных печей основаны на одном основном принципе: горячая вода поднимается по холодной воде (поэтому, когда вы плаваете в Средиземном море, вода становится холоднее, если вы ныряете на несколько метров). На начертании над печью была зажжена печь, и вода внутри печи (в металлическом ящике внутри печи или в рубашке печи) нагревается. Нагретая вода поднимается к верху печи и начинает подниматься вверх по трубе, которая соединена с верхней частью печи (красная труба на нашем рисунке). Поскольку теплая вода выходит из печи, более холодная вода из оранжевой трубы течет в печь, чтобы заменить то, что осталось. По мере того, как вещи нагреваются, скорость этого процесса увеличивается, и мы получаем контур быстро текущей воды: вверх по красной медной трубе, через медный змеевик и вниз по оранжевой медной трубе.Это то, что часто называют «гравитационной циркуляцией». Учтите, что насос не требуется! Преимущество, конечно же, заключается в том, что вода в самом цилиндре постепенно нагревается горячим змеевиком (цилиндр известен как «непрямой цилиндр»). Обратите внимание, что вода в нашем первичном контуре никогда не смешивается с основной массой воды в цилиндре (вода в первичном контуре содержит химическое вещество, известное как «ингибитор», добавленное для предотвращения ржавчины).

Теперь должно быть очевидно, что диаметр трубы для гравитационного контура важен.Если вода, поднимающаяся по красной трубе, не может уйти от плиты достаточно быстро, она останется в печи дольше и может закипеть (нехорошо). Следовательно, диаметр трубопровода первого контура будет увеличиваться по мере увеличения мощности печи. Для печей мощностью менее 35 кВт рекомендуется диаметр 28 мм.

Обратите внимание, что цилиндр на приведенном выше рисунке может быть заменен радиатором, если не требуется горячее водоснабжение (это подробно описано ниже).

Печь не кипит, потому что горячая вода поднимается вверх по красной трубе и охлаждается, пока течет ВНИЗ через змеевик (потому что вода в цилиндре сама по себе холодная и, следовательно, охлаждает змеевик).Следовательно, красная труба (мы называем это ПОТОКОМ) горячее оранжевой трубы (мы называем это ВОЗВРАЩЕНИЕМ). Обратите внимание, что подающая труба всегда подсоединяется к верхней части змеевика цилиндра (сверху печи).

Цилиндр действует как ТЕПЛОВОЙ ПРИЕМНИК (термин, который мы еще встретим), другими словами, он отбирает тепло из первичного контура. Это означает, что красная труба (FLOW) горячее, чем оранжевая труба (RETURN), и пока это продолжается, контур будет течь. Конечно, температура воды в цилиндре будет постепенно повышаться и на каком-то этапе не будет охлаждаться змеевик – тогда гравитационный контур замедлится и в конечном итоге остановится (что в конечном итоге приведет к закипанию всего).Мы вернемся к этому сценарию.

Если у котельной печи две трубы, то первичный контур присоединяется к этим двум трубам (поток в верхнюю трубу). Если в котельной печи четыре трубы, то первичный контур будет присоединяться к двум из четырех, угол к углу. Представьте себе четыре точки на кубиках: поток присоединяется к одной из двух верхних труб, в то время как обратная линия присоединяется к противоположному углу на дне печи (в этом случае две другие предназначены для радиаторного контура или могут быть закрыты).

Давайте посмотрим на конструкцию системы, которая не работает:

У вас должно быть не менее двух метров высоты между центром вашего котла и центром змеевика (некоторые люди предполагают, что одного метра достаточно) для эффективного самотечного потока.Гравитационному потоку способствует вертикальное разделение между источником тепла (печью) и радиатором (в данном случае цилиндром). Вот почему баллоны и сушилки находятся наверху, часто прямо над каминами. Гравитационному потоку также способствуют толстые трубы (уточняйте у производителя печи, но диаметр 28 мм является нормой) и неглубокие изгибы (например, изгиб, созданный трубогибом, лучше, чем изгиб на 90 градусов, а два фитинга под 45 градусов, расположенные рядом друг с другом, лучше чем один фитинг под углом 90 градусов, так что, если гибочного станка нет, сделайте то, что я делаю, и сделайте все углы из двух 45 градусов!Вы можете подумать: «Ну, я просто накачу». Это неприемлемо. Если у вас отключится электричество или откажет насос, вода закипит. Если ваш цилиндр находится на том же этаже, что и ваша печь, есть другие схемы, которые будут работать (мы вернемся к этому).

<<< Вернуться к главному меню, к Руководству по монтажу печки и многим другим статьям

Все, что я описал до сих пор, называется ПЕРВИЧНОЙ ЦЕПЬЮ. Первичный контур работает без насоса и имеет радиатор в верхней части контура.Первичный контур находится в центре любого контура твердотопливной печи. При любом отключении электроэнергии или выходе из строя оборудования эта цепь всегда будет на месте и всегда будет предотвращать закипание цепи (если вы действительно не увеличите скорость печи, чтобы перегрузить радиатор).

Наша цель – создать систему, которая не закипит даже при отключении электроэнергии. Если ничего не помогает и он закипает – безопасно.

Очевидно, что не всегда можно двигаться по вертикали без некоторой горизонтальности *.Но как далеко вы можете зайти по горизонтали? А какой длины могут быть ваши трубы? Честно говоря, я никогда не обнаруживал границ (возможно, я довольно консервативен). Я видел, как работают многие системы, которые, как я ожидал, не сработают. В качестве приблизительного ориентира я бы поехал под углом в сорок пять градусов, а не горизонтально, если это вообще возможно (часто это невозможно, конечно из-за эстетики, но помните, что вы всегда можете коробить трубы или добавить тонкую фальш-стену). Расстояние трубопровода (длина трубопровода)? Если плита находится в пределах 10 м от радиатора, не беспокойтесь об этом.Я не уверен, как далеко можно зайти в этом. Тем не менее, я видел работающую систему с радиатором на расстоянии не менее 20 м (10 м постепенного подъема по горизонтали в сочетании с 10 м по вертикали).

Хорошая практика: если вам нужно идти горизонтально, сначала убедитесь, что вы идете вертикально, как можно ближе к плите, чтобы цепь заработала (распространенный сценарий – оставить печь на небольшом возвышении, перемещаясь по сторонам плиты. грудка дымохода, прежде чем следовать за грудкой вертикально вверх по лестнице к радиатору).Между плитой и радиатором не перемещайтесь по горизонтали более чем на половину того, что вы путешествуете по вертикали (я считаю, что вы вполне можете довести это значение до 50:50, но недостаточно экспериментировали, чтобы рекомендовать это … может быть, у кого-то есть формула?)

* Примечание: горизонталь никогда не должна совпадать с горизонталью. Все трубопроводы между печью и радиатором как на подающей, так и на обратной стороне должны иметь небольшой подъем (чем больше, тем лучше, но любой подъем допустим). Это необходимо для того, чтобы весь захваченный воздух поднялся к вентиляционному отверстию и вышел.Даже у печки с тыльной стороны трубопровод должен иметь небольшой подъем.

ЗОЛОТОЕ ПРАВИЛО: НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПОГРУЖЕНИЕ В ТРУБОПРОВОДЕ – ни одна секция трубы не должна быть горизонтальной или направленной вниз, так как здесь будет скапливаться воздух.

Используйте как можно меньше изгибов. По возможности используйте трубогиб. Если нет, используйте две 45 вместо одной 90.

<<< Вернуться к главному меню, к Руководству по монтажу печки и многим другим статьям

Приобрести вещи можно здесь:

https: //shop.newarkcoppercylinder.co.uk/single-coil-gravity-cylinders

https://shop.newarkcoppercylinder.co.uk/header-tanks

http://www.newarkcoppercylinder.co.uk/

Отзывы и руководство по покупке лучших небольших дровяных печей на 2021 год

Лучшие небольшие дровяные печи сделаны из качественных материалов, их легко разжечь, нагреть и тщательно обжечь. легко очистить.

В этом руководстве по мини-дровяным печам мы рассмотрим лучшие модели небольших дровяных печей. Большинство из них делают идеальные дровяные печи для крошечных домов, но их можно использовать в самых разных условиях, включая любой дом, каюты, гаражи, мастерские, дома на колесах, юрты, палатки, рыбацкие лачуги и многое другое.

Лучшие маленькие дровяные печи

# 1 Большая дровяная печь Winnerwell Nomad

# 2 England’s Stove Works Маленькая дровяная печь

# 3 Цилиндровая печь Colorado для палатки, кабина Timberline Package

# 4 Дровяные печи Горящая печь Outfitter

# 5 Camp Chef Alpine Wood Burning Cylinder Stove

# 6 Guide Gear Малая дровяная печь

# 7 Дровяная печь TMS

Это лучшие варианты мини-дровяной печи.В следующем содержании представлены обзоры с маркированными пунктами, а затем полные обзоры, в которых подробно описаны плюсы, минусы, особенности и «итоговая прибыль» для всех модулей.

За отзывами следует краткое руководство по покупке, которое поможет вам принять решение о покупке, которым вы останетесь довольны.

Далее следуют наши полные обзоры. Этот раздел позволяет вам быстро сравнить их и, возможно, найти тот, который подходит, чтобы вы могли продолжить свой день.

Лучшая малая дровяная печь Обзоры

Вот подробный обзор 7 лучших доступных дровяных печей, включая как маленькие, так и большие печи.Эти печи можно использовать в крошечных домах, домиках, палатках и домах на колесах. Конечно, они должны быть вентилированы, чтобы избежать проблем с угарным газом и дымом.

Большинство производителей говорят, что они предназначены для использования в развлекательных целях, а не в жилых помещениях. Мы говорим это как предостережение. Мы не рекомендуем их для использования в других целях, кроме развлекательных, но мы доверяем нашим читателям принимать собственные решения по таким вопросам.

# 6 Небольшая дровяная печь Guide Gear

Эта мини-дровяная печь Guide Gear отличается классическим внешним видом и функциональностью.Это было давно, поэтому у него хороший послужной список. Это тоже доступно.

Характеристики: Эта небольшая, универсальная и легкая печь по разумной цене является лидером продаж.

• Изготовлен из оцинкованной стали с жаропрочным покрытием.
• Собирается до размеров 20 x 11 x 13 дюймов и весит 42 фунта.
• Печь имеет чугунную дверцу с удобными вентиляционными отверстиями.
• Включает отрезки печной трубы длиной от 5 до 15,5 дюймов, съемные ножки, монтажное оборудование, грабли для золы и пожарный кочергу.
• Размер пожарного ящика 11 дюймов x 17 дюймов x 8 дюймов.
• # 1 Бестселлер дровяных печей на Амазонке.

Оценок: Клиенты дали этой печи высокие оценки и отличные отзывы за простоту сборки и установки, качество и тепло.

Плюсы: Эта хорошо сделанная плита может быстро нагреть площадь 350 кв. Футов, а на плите достаточно места, чтобы приготовить всю еду. Ее легко собрать и установить, она является прекрасным вариантом для использования в развлекательных целях или для использования в качестве дровяной печи в крошечном доме.

Минусы: В одном обзоре было указано, что труба печки не подходит правильно и пропускает дым, а другой показал, что ножки трудно прикрепить к плите.

Итог: Эта небольшая дровяная печь обеспечивает все необходимое для обогрева и приготовления пищи в палатке, хижине, крошечном домике, автофургоне или другом небольшом помещении по разумной цене.

Вариант большего размера: Эта печь также доступна в большем размере, который в сборе составляет 27 дюймов x 19 дюймов x 17 дюймов, весит 78 фунтов.и имеет топку размером 24 x 17 x 15 дюймов.

Что искать в маленькой дровяной печи

Вот советы по покупке мини-дровяной печи, которую можно использовать для отдыха или потенциально как небольшую дровяную печь для крошечного дома.

Подумайте, как и где вы будете использовать плиту

Эти небольшие дровяные печи можно использовать во многих средах, включая крошечные дома, палатки, домики, дома на колесах, сауны и мастерские. Подумайте, насколько велико пространство, которое нужно отапливать.Хотите, чтобы печь оставалась гореть на ночь?

Посмотрите на размер печи, а также на размер топки. Возможно, вам не понадобится большая печь, если вы планируете отапливать помещение только на короткое время. Если вы хотите, чтобы печь дольше оставалась горячей, например, на ночь, вам понадобится плита большего размера, в которой можно вмещать больше топлива.

Мощность и продолжительность

Эти характеристики определяют, сколько БТЕ тепла он будет производить в час – чем больше топка, тем больше тепла она будет производить и тем дольше будет гореть.

Однако эти факторы также влияют на размер и вес печи.

Прочтите подробную информацию о любой небольшой дровяной печи, которую вы собираетесь использовать, чтобы определить количество квадратных футов, на которое она рассчитана, и сколько дров она будет удерживать / как долго будет гореть.

Сколько людей накормит небольшая дровяная печь?

Будете ли вы готовить только для себя, своей семьи или группы? Посмотрите на размер варочной панели, чтобы убедиться, что она вмещает сразу несколько кастрюль и сковородок.У некоторых плит по бокам есть трубы для запекания для картофеля или для разогрева небольших блюд, а в некоторых можно разместить духовку.

Какие аксессуары вам нужны?

Большинство печей поставляются с основными предметами, необходимыми для сборки и эксплуатации печи, такими как печная труба, искрогаситель и скребок для золы. Некоторые печи поставляются с резервуаром для горячей воды или духовкой или могут содержать в нем резервуар для горячей воды. Ищите добавленные функции и доступные ли надстройки или аксессуары.

Учитывайте портативность

Вес и размер могут иметь значение, если вы планируете часто перемещать печь, например, на охоте или в походе.В этом случае вам стоит поискать относительно небольшую плиту, которая быстро и легко собирается и не будет слишком тяжелой, чтобы ее можно было носить с собой. Многие из них также идеально подходят для использования в качестве крошечных домашних дровяных печей.

Он должен быть портативным? Ни одна из этих моделей не является рюкзаком – вы можете найти наш обзор печи такого размера здесь.

Достаточно ли у печи дымохода для вашего помещения?

Перед тем, как взять печь на охоту или в поход, убедитесь, что у вас достаточно трубы, чтобы дотянуться до места выхода трубы.Дополнительная труба печи доступна онлайн. Печь также может быть установлена ​​на термостойком материале, таком как шлакоблоки, для размещения печной трубы.

Учитывать отделку печи

Некоторые печи окрашены или отделаны высокотемпературной краской, а некоторые нет. Если это не так, вы можете один или два раза сжечь печь снаружи, чтобы избавиться от запаха краски. Возможно, вы даже захотите сжечь оригинальную краску и перекрасить специальной краской для жарки при высоких температурах.

Обогреватель дровяного бассейна: 6 ступеней (с изображениями)

Я проверил температуру воды с помощью датчика температуры, поставляемого с моим мультиметром.Купил и наполнил свой бассейн в мае. В моем климате (за пределами Вашингтона, округ Колумбия) дни обычно были в 70-е годы, что было необычно прохладно в этом году. Моя водопроводная вода заполнила бассейн примерно за 8 часов до примерно 5000 галлонов из примерно 6000 галлонов вместимости. Температура воды до того, как я начал, была 58-60F, слишком холодно для детей.

В первоначальной конструкции с открытым карьерой огонь нагревает воду, идущую по трубе, от 60F до 75-95F, в зависимости от размера пожара. Проблема заключалась в том, что для этого требовалось постоянное добавление топлива, чтобы поддерживать постоянную температуру выше 80F.При этой температуре потребовалось приблизительно 1 час, чтобы нагреть 5000 галлонов на 1 градус по Фаренгейту. Мне потребовалось 3 дня, чтобы разогнать бассейн с 60 до 72 градусов, а через несколько дней после того, как 6 дюймов холодного дождя охладили его до 64 градусов.

Дав огню погаснуть и остыть, я добавил кирпич и камень, чтобы изолировать и направить тепло. Я также поднял решетку для огня, чтобы приблизить ее к трубам. Это было намного эффективнее и позволило мне поддерживать огонь меньшего размера, чтобы поддерживать выход воды в диапазоне 95-104F.Когда я добавил древесный уголь на верхнюю решетку, температура дольше оставалась в верхнем диапазоне и не колебалась так сильно.

Наконец-то я нашла несезонный дрова и стартовый кирпич. Я развел костер на верхней полке, а внизу зажег Enviro-log. Это дало мне хороший ревущий огонь, и лишь изредка приходилось добавлять дрова на верхнюю полку. Эти поленья хранятся около 3 часов и являются очень эффективным способом заправить обогреватель. Они также значительно повышают температуру воды, выходящей из водонагревателя.

Я заметил, что вода была горячей на ощупь под поверхностью бассейна . Когда я вытащил трубку, я заметил немного пара и взял свой счетчик. Вода в бассейне была 68F, а мощность с подогревом – 137F !!! Я добавил в розетку вторую половину водяного шланга. Конец по-прежнему утяжелялся металлической арматурой, в которой он был. Он опустился на дно и нагрел воду снизу вверх. Эта вода была намного горячее, поэтому будьте осторожны, если в бассейне есть люди.

Удачи, если вы попробуете это сами. Проект был относительно простым и работал очень эффективно, хотя все проекты нуждаются в улучшении. Пожалуйста, оставляйте свои комментарии и предложения. Спасибо за прочтение.

Дровяные печи

Ник Громицко и Кентон Шепард | Источник: http://www.nachi.org/bathroom-ventilation-ducts-fans.htm#ixzz2lnG5Zbo4

Системы вентиляции для ванных комнат предназначены для вывода запахов и влажного воздуха наружу дома.Типичные системы состоят из потолочного вентилятора, подключенного к воздуховоду, оканчивающемуся на крыше.

Функция вентилятора

Вентилятором можно управлять одним из нескольких способов:

• Большинство из них управляются обычным настенным выключателем.
• Таймер можно установить на стене.
• Настенный гигростат можно предварительно настроить на включение и выключение вентилятора в зависимости от различных уровней относительной влажности.

Новые вентиляторы могут работать очень тихо, но работать нормально.Старые вентиляторы могут быть очень шумными или очень тихими. Если старый вентилятор работает тихо, возможно, он не работает. Инспекторы могут проверить достаточность воздушного потока вентилятора с помощью химического карандаша для дыма или пуховки с порошком, но такие тесты превышают стандарты практики InterNACHI.

Вентиляторы для ванных комнат следует проверять на предмет скопления пыли, которая может препятствовать потоку воздуха. Частицы влажной шерсти животных и ворса притягиваются к вентилятору из-за его статического заряда. Инспекторам следует прокомментировать грязные кожухи вентиляторов.

Система вентиляции должна быть установлена ​​во всех ванных комнатах. Это касается и ванных комнат с окнами, поскольку зимой в холодном климате окна не открываются.

Дефекты

Следующие условия указывают на недостаточную вентиляцию ванной комнаты:

• пятна влаги на стенах или потолке;
• коррозия металла;
• видимая плесень на стенах или потолке;
• отслаивающаяся краска или обои;
• иней на окнах; и
• высокий уровень влажности.

Самый частый дефект, связанный с системами вентиляции ванных комнат, – это неправильное окончание воздуховода. Вентиляционные отверстия должны заканчиваться снаружи дома.

Наиболее распространенные места неправильного подключения клемм:

• Средний уровень на чердаке. Их легко заметить;

• под изоляцией. Вам нужно не забыть смотреть. Канал может заканчиваться под изоляцией, или канал может не быть установлен; и

• под форточки чердака.Воздуховод должен заканчиваться снаружи дома, а не только под ним.
• Может показаться, что изнутри ванной комнаты системы вентиляции с неправильной оконечной нагрузкой работают нормально, поэтому инспектору, возможно, придется заглянуть на чердак или на крышу. Иногда плохо установленные воздуховоды расшатываются или отсоединяются на стыках или соединениях.
• Воздуховоды, которые протекают или заканчиваются на чердаках, могут вызывать проблемы из-за конденсации. Теплый влажный воздух будет конденсироваться на холодном каркасе чердака, утеплителе и других материалах.Это состояние может вызвать проблемы со здоровьем и / или разложение из-за плесени или повреждения строительных материалов, таких как гипсокартон. Влага также снижает эффективность теплоизоляции.

Форма

Возможно, наиболее серьезным последствием неправильной настройки вентиляции является возможное накопление плесени на чердаках или в подпольях. Плесень может выглядеть как нечеткий, нитевидный, паутинистый грибок, хотя его невозможно точно идентифицировать без лабораторных испытаний.Проблемы со здоровьем, вызванные плесенью, связаны с высокой концентрацией спор в воздухе помещений. Споры похожи на микроскопические семена, выделяемые плесневыми грибами при их размножении. В каждом доме есть плесень. Уровень влажности материалов около 20% вызывает рост колоний плесени. Вдыхание спор плесени может вызвать проблемы со здоровьем у людей, страдающих астмой или аллергией, и может вызвать серьезные или смертельные грибковые инфекции у людей с заболеваниями легких или ослабленной иммунной системой.

Плесень невозможно идентифицировать визуально, и она должна быть проверена лабораторией, чтобы быть уверенной в маркировке.Инспекторам следует воздерживаться от называния чего-либо «плесенью», но следует относиться ко всему, что выглядит как плесень, как к материалу, который «выглядит как рост микробов». Инспекторы должны включить в свой отчет и в соглашение о проверке, подписанное клиентом, отказ от ответственности, четко указывающий, что общая домашняя проверка является проверкой безопасности и дефектов системы, а не проверкой плесени.

Гниль также вызывается грибками. Невозможно увидеть зарождающийся или ранний распад. К тому времени, когда гниение станет видимым, поврежденная древесина может потерять до 50% своей прочности.

Для роста плесневых грибов необходимы следующие условия:

• кислород;
• температуры примерно от 45 ° F до 85 ° F;
• еды. Это включает в себя более широкий спектр материалов, используемых в домах; и
• влаги.

Если существует недостаточный уровень любого из этих требований, рост плесени прекратится, и грибки перейдут в состояние покоя. Большинство из них действительно трудно убить.

Даже если рост плесени может происходить на чердаке, споры плесени могут засасываться в жилые помещения под действием низкого давления воздуха.Низкое давление воздуха обычно создается вытяжными вентиляторами в ванных комнатах, сушилках, кухнях и отопительном оборудовании.

горячей воды БЕСПЛАТНО – из дровяной печи!

Один из самых универсальных инструментов на усадьбе – дровяная печь. Наша не только готовит еду и сохраняет тепло в доме; он также нагревает нашу горячую воду.

Двумя основными компонентами, помимо дровяной печи, являются водяной змеевик (№ 6 и № 7 на рисунках ниже), который представляет собой трубу, которая проходит через топку для нагрева воды, и бойлер диапазона . (рисунок слева), который представляет собой большой резервуар, в котором хранится горячая вода до и после ее циркуляции через дровяную печь.

Активный против пассивного

Есть несколько вариаций сцены “Горячая вода из вашей дровяной печи”. Один из них предполагает использование встроенного электрического циркуляционного насоса для проталкивания воды через водяной змеевик; другой использует простой принцип нагрева для достижения того же результата. Это называется термосифонной системой. «Активные» системы (использующие электронасос) имеют некоторые преимущества, но, по мнению автора, недостаточны, чтобы компенсировать их недостатки для большинства людей. Активная система может производить на 50% больше горячей воды, чем пассивная (термосифонная) система, и, поскольку имеет место большее движение воды, меньше вероятность перегрева воды и создания опасных уровней давления.

Но каждый раз, когда вы без необходимости задействуете механическое или электрическое устройство в важнейших системах, вы напрашиваетесь на проблемы. Например, если зимой пропадет электричество, вам придется отключить дровяную печь или демонтировать систему горячего водоснабжения, чтобы предотвратить опасно высокие температуры и давления. А некоторые линейные насосы имеют плохую репутацию в плане надежности. Даже если вы используете систему возобновляемой энергии с очень эффективным встроенным насосом постоянного тока, она все равно потребляет электричество в течение дня, пока печь работает, и это может накапливаться.Нижняя граница? По возможности, делайте это просто и используйте термосифонную систему! И именно на этом мы сосредоточимся в этом посте.

Как работает термосифон

1-Горячая вода из змеевика; 2-х позиционный клапан сброса давления; 3-Горячая вода в дом; 4-Холодная вода; 5-Холодная вода из водяного змеевика

Отопительный котел располагается выше водяного змеевика, чтобы воспользоваться одним из важных принципов. Вода поднимается так же, как горячий воздух. При правильном подключении вода, которая нагревается в водяном змеевике, начнет подниматься в сторону повышенного котла.Когда эта горячая вода начинает двигаться, она естественным образом втягивает холодную воду, чтобы заменить ее, и прежде, чем вы это заметите, начался «термосифон» – циркуляция воды из бойлера через водяной змеевик без помощи какого-либо насоса!

Наш бойлер вмещает 40 галлонов, и ему нужно всего от 1 до 1,5 часов работы печи, прежде чем он станет красивым и горячим. Когда резервуар изолирован, горячей воды хватит на весь день. Это позволяет использовать летнюю дровяную печь внутри дома в более сухом северном климате (где можно сносить вспышку огня по утрам).Мы открываем все окна, на которых есть решетки, открываем входную дверь (которая находится рядом с печкой) и помещаем в дверной проем сильный вентилятор, который выдувает горячий воздух из двери и втягивает более прохладный воздух в окна. В более теплом климате было бы целесообразно подключить солнечный водонагреватель для использования в теплое время года.

Выбор правильных компонентов

Сначала печь

.

6-Горячая вода выходит из топки и возвращается в котел; 7-Холодная вода в топку

Хотя для этой системы используется много разных типов печей, самый простой и лучший выбор – дровяная печь, изготовленная амишами.Он не только такой универсальный, но и полностью настроен для работы с отверстиями на задней части для установки водяного змеевика. Часто можно заказать печь с уже установленным змеевиком. Большинство других печей необходимо вручную переоборудовать для работы с водяным змеевиком или водяной рубашкой, что предполагает сверление отверстий в задней части – не совсем то, что я думаю делать на дорогой плите. Другой приятной особенностью является то, что дровяные печи амишей, как правило, достаточно герметичны, что означает более длительное время горения и более эффективное использование дров.Моя плита может быть выключена настолько, что почти тушит сильный пожар! Чего нельзя сказать о многих старых и более богато украшенных дровяных плитах.

Во-вторых, змеевик

.

Водяной змеевик, идущий внутрь топки.

Он должен быть изготовлен из нержавеющей стали. Ваши единственные варианты – одиночная катушка или двойная катушка. Двойной змеевик, как следует из названия, образует дополнительную петлю вокруг топки и быстрее нагревает больше воды. Звучит здорово, но сначала подумайте.Хотя вы хотите, чтобы ваша вода была горячей, вы не хотите, чтобы она была настолько горячей, чтобы давление поднималось до опасного уровня и часто срывало клапан сброса давления в вашей системе. Итак, вы балансируете.

Использование горячей воды и размер вашего водонагревателя (бойлера) – это факторы, которые повлияют на ваше решение. Если у вас большая семья и вы используете бойлер большего диапазона (50-80 галлонов), вы можете подумать о двойном змеевике. Если, с другой стороны, вы не будете использовать много горячей воды и ваш бойлер меньше (30-40 галлонов).) вам будет лучше с одной катушкой. Куртки Water также доступны для обычных дровяных печей и представлены в различных размерах для малой, средней и высокой производительности. Выбирайте соответственно.

Третий – это накопительный бак или бойлер

серии .

1-Горячая вода из змеевика; 2-х позиционный клапан сброса давления; 5-Холодная вода из водяного змеевика

Конечно, можно использовать стандартный водонагреватель, поскольку он изолирован и уже имеет соответствующее количество портов для некоторых систем; но я выбрал котел, который предназначен для этой работы.Это сверхмощный резервуар, который внутри облицован каменной кладкой для предотвращения ржавчины. Он также имеет множество портов для фитингов в нужных местах. Мой сделан Vaughn Corp., но я купил его через Stoves and More (который также продает отличные дровяные печи амишей). Мне очень нравится мой, но у меня есть друг, которому пришлось повторно нарезать резьбу на некоторых портах, потому что там были сварочные брызги. Надеюсь, это была случайность.

Четвертый – это трубы

, используемые для подключения водяного змеевика к котлу.

1. Размер:

В идеале вам нужен диаметр 1 дюйм, изготовленный из нержавеющей стали. Хотя лучше всего 1 дюйм, можно использовать 3/4 дюйма для систем с большим баком и большим подъемом от водяного змеевика до бойлера. мы стремимся к наименьшему количеству ограничений, чтобы вода могла свободно циркулировать и не перегреваться.

2. Материал:

Идеальным материалом была бы труба из нержавеющей стали с резьбой, но это может оказаться довольно дорогостоящим, если котел вашей кухонной плиты расположен на расстоянии более нескольких футов от печи.В ситуациях с более длинными пробегами можно использовать нержавеющую сталь для первых нескольких футов от водяного змеевика (как на входе, так и на выходе), а затем перейти на медь или даже оцинкованную сталь. Медь НЕ рекомендуется использовать рядом с печью, так как припой может расплавиться из стыков, если поток воды прекратится или трубы станут сухими, пока печь горячая. Вы можете использовать стальную оцинкованную трубу для всего контура между водяным змеевиком и котлом. Только знайте, что он не прослужит так долго, как нержавеющая сталь или медь.

3. Избегайте локтей:

Старайтесь по возможности избегать изгибов под углом 90 ° – они создают ограничения, уменьшающие кровообращение. По возможности лучше использовать отводы под 45 °. Но если имеется достаточный подъем и котел расположен близко к плите, один или два изгиба на 90 °, вероятно, ничего не повредят. Некоторые из них есть в моей системе, но я использовал 1-дюймовую трубу и поместил котел очень близко к плите и на достаточном расстоянии над ней.

4. И последнее:

Тип трубы, выходящей на выход из котла, не так важен, но я решил остановиться на оцинкованной стали на несколько футов, прежде чем переключиться на pex, из-за высокой температуры воды, присутствующей в бойлере.Один важный момент … если вы планируете соединять медь со сталью, обязательно используйте латунный (предпочтительно) или диэлектрический фитинг между ними, чтобы предотвратить электролиз. Причина, по которой мы предпочитаем латунь, заключается в том, что диэлектрическая арматура может расплавиться при очень высоких температурах. Также имейте в виду, что нержавеющая сталь – это другое животное, чем обычная сталь; он может подключаться к меди напрямую без каких-либо проблем.

Размещение

Двигатель, приводящий в действие термосифонную систему, имеет вертикальный подъем от водяного змеевика к плите котла.В разумных пределах, чем больше будет подъема, тем сильнее будет ваше кровообращение (при прочих равных). Хотя размещение котла на втором этаже, безусловно, является хорошим вариантом, вот практическое правило вертикального размещения:

• На каждые 2 горизонтальных фута уклона от печи, должно быть не менее 1 фута вертикального падения от выхода холодной воды на бойлере Ranger (# 5) до входа холодной воды на водяном змеевике (# 7). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Пример: Котел находится в 10 футах от печи. Выход холодной воды на бойлере (# 5) должен находиться не менее чем на 5 футов по вертикали над входом холодной воды на водяном змеевике (# 7).

Мой котел находится менее чем в 4 футах от дровяной печи и имеет вертикальное падение примерно 2 фута от выхода холодной воды котла до входа холодной воды водяного змеевика. Я обнаружил, что это работает достаточно хорошо.

Гибридные системы

Хотя некоторые могут сделать то же самое, что и мы, и использовать дровяную печь все лето, ваш климат или другие причины могут сделать это немыслимым вариантом.И нет необходимости беспокоиться о всех возможностях, которые у нас есть для гибридных систем. Один из вариантов – использовать дровяную печь зимой и подключить качественный солнечный водонагреватель для использования весной, летом и осенью. Этого часто можно добиться, используя котлы одного и того же диапазона для обеих систем, чтобы снизить общие затраты.

Это наш окончательный план на следующее лето. Другой вариант – запустить главный выход из котла (№3) через водонагреватель пропана (без бака) перед подачей горячей воды в какие-либо приспособления.Если вода достаточно горячая, водонагреватель не загорится. Если вода слишком холодная, то пропановый водонагреватель срабатывает и нагревает воду, которая направляется к вашему крану. Это, конечно, не полностью самостоятельный вариант, так как в нем используется пропан, но он очень удобен. Есть много других возможностей – нет предела!

Устранение неполадок

Вода недостаточно горячая? Вот несколько возможностей:

• Огонь недостаточно горячий?
• Водяной змеевик или рубашка расположены слишком далеко от источника тепла?
• Попробуйте водяной змеевик с двойным змеевиком или водяную рубашку большего размера на выходе
• Диапазон котла слишком большой? Попробуйте танк меньшего размера
• Трубопроводы, соединяющие бойлер с водяным змеевиком, недостаточно велики (создает ограничение)? Используйте трубы большего диаметра
• Попробуйте утеплить трубы и плиту котла
• Переместите котел ближе к плите и / или выше, чтобы улучшить циркуляцию воздуха
• В крайнем случае установить циркуляционный насос электрический

Регулярно перегревается вода и продувается клапан сброса давления?

• Попробовать огонь медленнее, особенно при первоначальном поджигании? Некоторым системам может потребоваться некоторое время, чтобы начать работу после начала пожара.В это время вода в водяном змеевике может перегреться.
• Попробуйте котел большего размера
• Попробуйте трубу большего диаметра между бойлером и водяным змеевиком / рубашкой
• При использовании водяного змеевика с двойным змеевиком или водяной рубашки с высокой выходной мощностью попробуйте установить модель с одним змеевиком или более низкой выходной мощностью
• Удалите изоляцию с труб или котла
• В крайнем случае установить циркуляционный насос электрический

Как видите, улучшение кровообращения может помочь в любой крайности.Правильное кровообращение, как и человеческое тело, жизненно важно!

В дополнение к личному опыту и свидетельствам из вторых рук, я очень благодарен Lehmans за их полезный буклет « Hot Water From Your Woodstove ».

Знаете ли вы?

Установка водонагревателя, работающего на дровах или газе, – один из важных шагов на пути к отключению вашего дома от электросети. Затем вы можете спланировать производство собственной электроэнергии. Как только вы станете максимально энергоэффективными, вы сможете настроить автономную систему питания по разумной цене.Вот серия бесплатных обучающих видео, в которых вы узнаете, каково жить без электросети и как это делать с разумным бюджетом. Регистрация бесплатна, и вы узнаете ТОННУ ценной информации. Нажмите сюда, чтобы проверить это.

Горячая вода из дровяной печи

Горячая вода из дровяной печи

Получение горячей воды из дровяной или угольной печи

Многие люди выразили желание получить горячую воду из своих печей.
Во-первых, я должен упомянуть, что эта статья относится к горячей воде для бытового потребления, то есть к воде, которая используется для мытья посуды, принятия душа и т. Д. Дровяная печь не может производить объемы воды, необходимые для отопления вашего дома через плинтус или радиаторную систему. Если вы хотите отапливать весь дом И производить горячую воду, обратите внимание на дровяные и многотопливные котлы HS TARM.

Существует два разных типа теплообменников, которые можно установить на плитах и ​​использовать для нагрева воды для бытового потребления.

1. Внешние теплообменники – если печь имеет большую плоскую поверхность в задней части, то можно изготовить змеевик, идущий в задней части. Если он закрыт слоем листового металла позади этого змеевика, он будет обеспечивать лучший нагрев. Я делал их на заказ … но в тех же магазинах, что делают змеевики ГВС (безбаквальные нагреватели) для водогрейных котлов. Эти катушки были сделаны из оребренной меди (обычно 3/4 дюйма), что намного лучше для теплообмена. Вы можете сделать свои собственные, используя медные изгибы на 180 градусов, но используйте высокотемпературный (серебряный) припой, чтобы катушки не покрывались t распадутся, если они когда-нибудь достигнут очень высокой температуры.Это могло произойти только в том случае, если бы у них закончилась вода и плита была бы ОЧЕНЬ горячей. Вход будет в нижнюю часть катушки, а выход – сверху. Клапан сброса давления должен быть установлен рядом с змеевиком … БЕЗ КЛАПАНОВ МЕЖДУ ДАННЫМ КЛАПАНОМ СНЯТИЯ ДАВЛЕНИЯ И КАТУШКОЙ.

2. Внутренние теплообменники – Некоторые компании производят такой элемент, хотя найти его может быть нелегко. Лучшие из них – небольшие емкости или змеевики из нержавеющей стали. В комплекты входят инструкции и предохранительный клапан.Для установки внутреннего теплообменника необходимо просверлить отверстие в корпусе печи. Это может быть работа профессионала, поскольку вы не хотите ставить под угрозу безопасность или целостность своей печи.

Внутренние теплообменники производят больше горячей воды, чем внешние, однако эта повышенная способность нагрева также делает их более склонными к перегреву. Убедитесь, что ваша установка соответствует всем местным нормам водоснабжения и что ваш предохранительный клапан проложен вниз через пол или в направлении, где пар, выходящий из него, не будет находиться рядом с людьми.

Во многих установках потребуются насос и регулятор. Единственное исключение – когда устройство находится рядом с резервуаром и может быть настроено на термосифонную петлю (подъем и падение нагретой и охлажденной воды).
