Как правильно построить кирпичный дымоход для камина

Для выполнения кирпичных дымоходных или вентиляционных каналов используют полнотелый керамический кирпич марки М75 или М50 или же специальные бетонные блоки с каналами прямоугольного или круглого сечения.

Минимальное сечение каналов, выложенных из кирпича, составляет 14 x 14 см (14 см – это размер 1/2 кирпича со швами), а если они построены из элементов круглого сечения, их диаметр не должен быть меньше, чем 15 см.

Размеры каналов в дымоходах высотой менее 5 м для отвода дыма или продуктов сгорания необходимо увеличить до 14 x 20 см или до диаметра 18 см.

Дымоходные каналы должны прокладываться в стенах между отап­ливаемыми помещениями.

Это защитит их от охлаждения, которое может привести к ослаблению дымоходной тяги. Следует постараться сгруппировать каналы таким образом, чтобы в общем дымоходе, выведенном над крышей, оказалось как можно большее их количество. Это позволит снизить стоимость строительства и улучшит условия работы дымохода, потому что расположенные рядом каналы для отвода дыма или продуктов сгорания, а также вентиляционные каналы обогревают друг друга.

Кирпичный дымоход строится одновременно с сооружением стен дома. Его сооружают по одному принципу, независимо от того, будут ли каналы в нем использоваться как дымовые каналы, вентиляционные, или как те и другие.

Под дымоход необходимо построить фундамент из полнотелого кирпича или армированного бетона, и в любом случае необходимо подготовить проект фундамента. При этом нужно учитывать, что высота фундамента должна составлять не меньше, чем 30 см, а его длина и ширина должны быть такими, чтобы со всех сторон фундамент выступал за контур дымохода минимум на 15 см. Если сооружение дымохода планируется как фрагмент наружной стены, низ его фундамента должен находиться на уровне низа фундамента стены, чтобы он также был ниже зоны промерзания грунта.

При строительстве дымоходов особое внимание необходимо обращать на их герметичность. Чтобы построить хороший дымоход, необходимо придерживаться нескольких правил. Прежде всего, кирпичи необходимо класть с перевязкой, то есть укладывать их таким образом, чтобы вертикальные швы перекрывались кирпичами предыдущего и следующего ряда.

Для кладки нужно использовать тот же раствор, что и для несущих стен дома (то есть цементный или цементно-известковый). Очень важно, чтобы внутренняя поверхность дымохода (дымоходного канала) была гладкой. Поэтому во время строительства стоит использовать специальные шаблоны.

Вертикальные швы каждого слоя кирпичей должны перекрываться кирпичами предыдущего и следующего слоя. Кирпичи в стенах, являющихся перегородками между каналами, необходимо, по крайней мере, одним концом размещать в перпендикулярные по отношению к ним наружные стены.

Толщина перегородок между каналами для отвода продуктов сгорания должна составлять не менее полкирпича, то есть 12 см.

Между вентиляционными каналами они могут быть в два раза уже. Часто наружные стены дымохода также делают толщиной в полкирпича (12 см). Чтобы продукты сгорания в дымоходе не охлаждались слишком быстро, хорошо с этой целью с наружной стороны покрыть дымоход слоем теплоизоляции, например, минеральной ватой.

    Дата: 06-01-2015Просмотров: 459Комментариев: Рейтинг: 34

Дымоход для камина должен быть построен в соответствии со всеми правилами и нормами.

Ни на каком из этапов его проектирования и строительства нельзя допускать ошибок. К примеру, неправильный расчет высоты дымоходной трубы приведет к тому, что камин начнет дымить и заполнять все вокруг себя копотью и сажей. Поэтому, если вы хотите, чтобы ваша отопительная система служила без проблем и нареканий, нужно знать правила строительства дымохода для камина из кирпича и делать все в строгом соответствии с инструкцией.

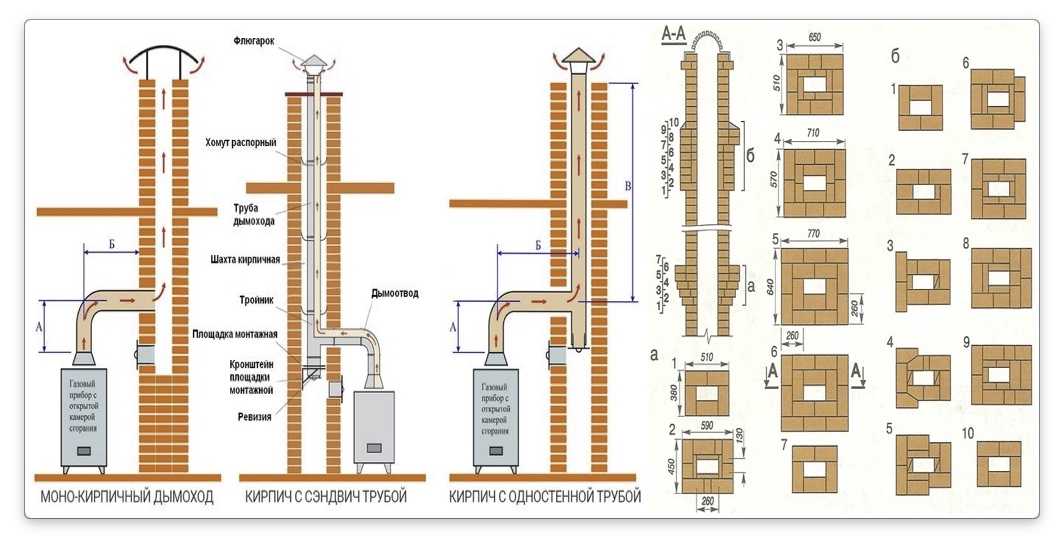

Схема устройства кирпичного дымохода.

Содержание

  • 1 Определение размера и формы кирпичного дымохода
  • 2 Камин – установка, на которую возлагается множество обязанностей. Он должен не только согревать помещение, но и приносить уют, радость, комфорт. Однако, чтоб поленья горели и в комнату при этом не попадал едкий дым, необходимо правильновозвести дымоход для камина своими руками – одну из основополагающих частей всей конструкции. Он должен быть стойким, надежным и безопасным. Содержание:
  • 3 Как устроен кирпичный дымоход
  • 4 Подготовка к работе
  • 5 Кладка насадной трубы
  • 6 Камин сквозь чердак и крышу
  • 7 Завершаем камин
  • 8 Популярные ошибки и советы
  • 9 Подводим итоги

Определение размера и формы кирпичного дымохода

Оптимальной формой для дымоотводящей трубы является цилиндр.

Углы создают дополнительные преграды для дыма, осложняя его отведение. В результате на стенках конструкции будет скапливаться больше сажи. Цилиндрическая форма лишена углов и упомянутых недостатков.

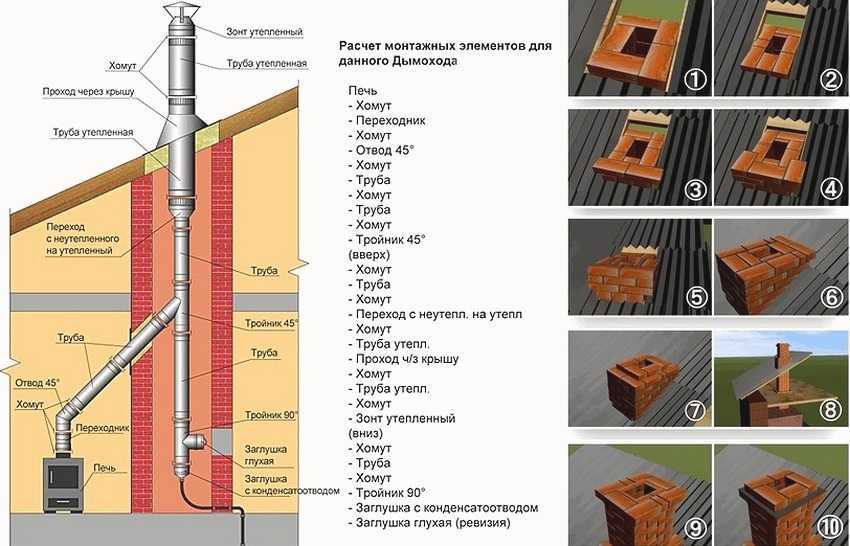

Структура дымовой трубы.

Размеры кирпичного дымохода — диаметр и высоту — нужно рассчитывать с учетом мощности оборудования, имеющихся препятствий на пути отводящегося дыма, их размера, ширины входного отверстия. В процессе расчета высоты необходимо учитывать высоту самого дома, тип кровли, размеры соседних построек и строительные требования.

В процессе составления проекта нужно учитывать, что длина любого горизонтального участка дымоотводящей конструкции должна быть не более 1 м.

Это связано с тем, что нагретый воздух движется в вертикальном, а не в горизонтальном направлении. И если пренебречь этим требованием, тяга существенно снизится, в результате чего на данном участке будет интенсивно откладываться сажа.

Вернуться к оглавлению

Схема отопления с помощью камина.

Довольно часто на этапе подключения камина к дымоходной системе возникает препятствие, связанное с разными диаметрами отверстий. В таких ситуациях приходится использовать специальный редукционный переходник.

При этом место соединения камина с дымоходом из кирпича обязательно обрабатывается герметиком. Далее конструкция должна собираться так, чтобы она расширялась кверху. Благодаря такому приему конденсат не будет выходить на наружные стенки дымовой трубы.

Сборку дымохода из кирпича следует осуществлять в соответствии с предварительно подготовленным проектом. Кладка прописывается послойно. В процессе строительства нужно стремиться к тому, чтобы внутри на стенках конструкции не было никаких шероховатостей, и обязательно контролировать герметичность конструкции.

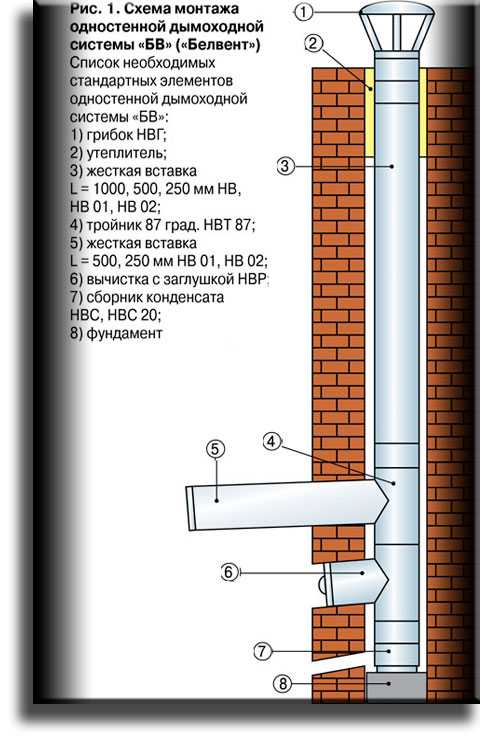

В случае если в вашем доме уже имеется готовый старый дымоход из кирпича, который подходит для вашего оборудования, то перед его использованием обязательно должна быть сделана гильзовка. В старую дымоотводящую конструкцию устанавливается стальная труба. При установке нужно следить за тем, чтобы между новой дымовой трубой и имеющейся кирпичной кладкой оставался технический зазор.

Выбор высоты дымохода.

В процессе строительства дымохода из кирпича в большинстве случаев приходится применять тройники. В конструкции таких тройников необходимо обязательно предусматривать специальные ревизионные дверцы для более удобного дальнейшего обслуживания и, конечно, учитывать углы отвода.

Дымоход из кирпича требует обязательного устройства изоляции. Она обеспечит безопасность не только дымоотводящей системы, но и всей постройки в целом.

Правильно организованная теплоизоляция позволяет ускорить прогрев трубы и снизить скопление конденсата. Кроме того, изоляция будет защищать горючие материалы от воздействия разогретой трубы из кирпича. В процессе устройства дымохода для камина через перекрытия нужно выполнять работу с соблюдением пожарных норм, учитывая температуру материала перекрытий и самой дымоотводящей трубы.

Для отделки стен и потолка, расположенных в непосредственной близости к дымоотводящему каналу, крайне рекомендуется использовать только негорючие материалы. В противном случае придется дополнительно устанавливать защитные металлические листы.

Ту часть дымохода из кирпича, которая выходит на улицу, нужно дополнительно зафиксировать и обязательно защитить от ветра. Защита от разнообразного мусора и осадков обеспечивается при помощи сеток, дефлекторов и флюгеров.

Вернуться к оглавлению

Схема устройства камина.

При строительстве дымохода из кирпича нельзя допускать никаких ошибок. Любые недочеты приводят к серьезным последствиям — от дорогой переделки конструкции до отравления дымом или пожара.

К числу ошибок, способных привести к крайне неблагоприятным последствиям, относятся:

    Недостаточно хорошая теплоизоляция конструкции. Из-за этого могут обуглиться или загореться близлежащие материалы.Применение объединяющей защиты более чем одного канала одним грибком. Из-за этого происходит разрушение вентиляционной системы, в результате чего дым начинает поступать в дом.Самовольное изменение или ремонт дымохода из кирпича без предварительных перерасчетов.

Построить самостоятельно технически безопасный и максимально правильный во всех отношениях кирпичный дымоход довольно сложно. Каждый камин, дом и т.

д. имеет индивидуальные особенности. Поэтому хотя бы на этапе составления проекта дымоотводящей системы рекомендуется проконсультироваться со специалистами.

Вернуться к оглавлению

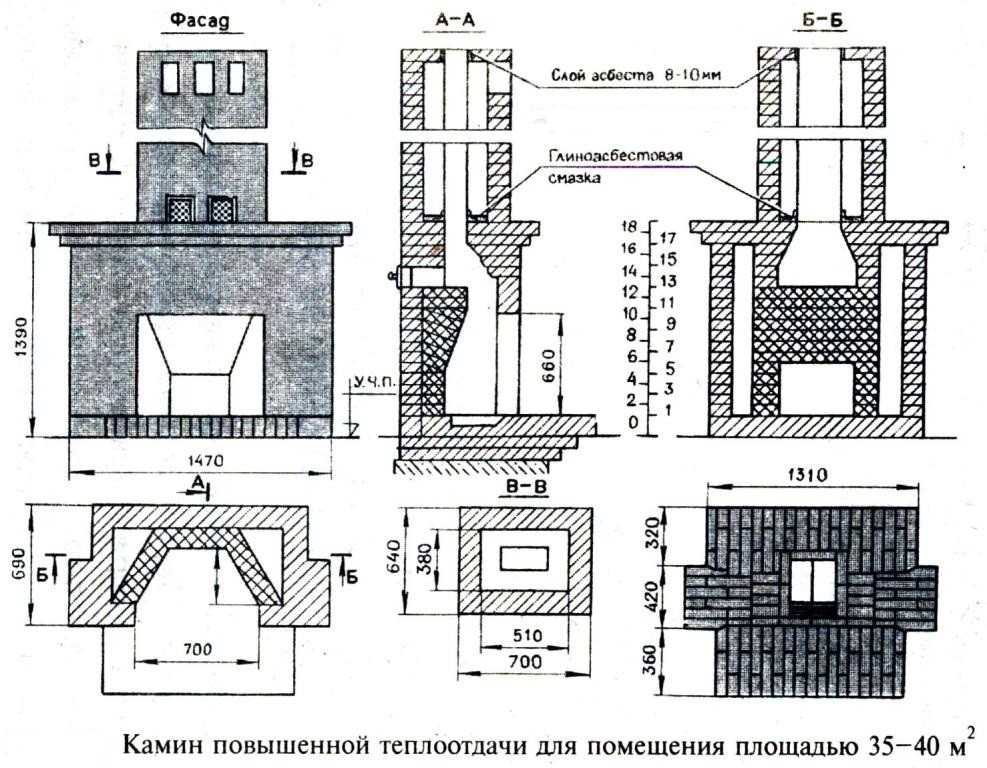

Чертеж камина из кирпича.

В процессе проектирования и строительства кирпичного дымохода на каждом этапе необходимо строго соблюдать все предъявляемые к подобным системам требования. Нарушение технологии способно спровоцировать появление крайне неблагоприятные последствия.

Прежде всего, нельзя организовывать систему вытяжной вентиляции без обустройства компенсирующей приточной вентиляции. Нельзя организовывать отвод дыма по каналам, которые имеют вентиляционные решетками. Любые преграды на дороге дыма будут задерживать его отведение, а этого, как уже отмечалось, допускать нельзя.

Сам камин должен обязательно быть построен у перегородки из негорючего материала, при этом она должна быть внутренней. Канал дымоотвода нужно устанавливать во внешней стене, тоже обязательно из негорючего материала.

В случае необходимости выполняется наружное утепление. Оно предотвратит образование конденсата из отводящихся дымоходом газов. При отсутствии стен, подходящих для размещения дымоотводящих каналов, придется применять насадные или коренные трубы.

Один камин можно подключать только к одной отдельной дымовой трубе или отдельным дымовым каналам.

Но есть исключение. К одной трубе можно присоединять два камина лишь в том случае, если они находятся на одном этаже здания. Соединение труб требует наличия рассечки высотой от 1 м от нижнего соединения и толщиной 120 мм.

В случае если камин планируется применять для масштабного отопления, к нему можно подключить так называемую трубу-радиатор, позволяющую увеличить площадь теплоотдачи. В дальнейшем интенсивность горения будет контролироваться путем регулирования воздухообмена. Или как альтернативу можно применять заслонку.

Инструменты необходимые для работы: молоток, кельма, строительный уровень, угольник, расшивка.

Отвод дыма должен быть организован максимально простым способом.

Поэтому оптимальным вариантом является устройство вертикальной дымоотводящей системы высотой от 7 м или создание конструкции с более сложной конфигурацией, имеющей отводы с углом от 45°. Если будет применяться колено, то нужно обязательно установить тройник. Благодаря ему последующие чистки будут менее затруднительными.

Важно продумать место прохождения и теплозащиту дымохода из кирпича. Дым горячий, он будет отдавать тепло конструкции и нагревать ее, поэтому крайне важно предусмотреть защиту от возгорания для стен и перекрытия. В случае если рядом с местом прокладки дымохода находится пластиковая или деревянная конструкция, ее обязательно нужно изолировать.

Как правило, для этого используется базальтовая вата. Место прохождения дымохода требует дополнительной защиты от холода. На конце трубы устанавливается грибок или флюгер.

Для самостоятельного возведения дымохода из кирпича вам понадобятся следующие материалы и инструменты:

    Емкость для приготовления раствора.Цементный раствор (песок и сухой цемент).Комплект дымоходных труб со всеми требующимися элементами.Кирпич.Липкие алюминиевые ленты.Угольник.Свинцовое полотно.Строительный уровень.Кельма.Лопата для раствора.Расшивка.Лестницы.Молоток.Швабровка.

Вернуться к оглавлению

Схема кладка дымохода из кирпича.

При самостоятельном строительстве дымохода нужно быть предельно внимательным на каждом этапе работы.

В первую очередь необходимо уделить внимание раствору. Подойдет обычный раствор из части цемента, в 3 раза большего количества песка и воды до состояния густой сметаны. Следите за тем, чтобы в раствор не попадали камни и мусор, проверяйте его руками.

Каждый ряд кладки нужно сверять с порядовкой. Конструкция возводится так, чтобы обрамление для нее не соприкасалось с внешними стенками. Как правило, камины работают в комплексе с насадной трубой, подключающейся к их вытяжному отверстию.

Внутренняя часть дымоходной конструкции из кирпича выкладывается на глиняно-песчаном растворе. Сначала кладется основа трубы — не менее 3-4 рядов. Внутреннее сечение дымоотвода подбирается в соответствии с мощностью камина.

Характеристики кирпича.

Сделайте распушку на всей протяженности потолочного перекрытия.

Она обеспечит защиту от пожара. Труба должна расширяться. Чтобы это сделать, необходимо смещать кирпич на 25% ширины к внешнему краю.

Основание расширения должно совпадать с поверхностью потолка в помещении. Толщина распушки должна быть от полуметра. При недостаточной толщине ее нужно будет расширить при помощи листового асбеста или другого негорючего материала, уложив его по всему периметру.

Завершив подготовку перекрытия, выложите в промежутке между полом чердачного помещения и обрешеткой крыши главный стояк. Габариты этого элемента должны соответствовать размерам шейки основания.

В дальнейшем дымоход выкладывается так, чтобы было еще одно расширение со стороны улицы — так называемая выдра. Благодаря этому расширению внутрь чердака не будут попадать атмосферные осадки. Наружная кладка выполняется с применением стандартного цементно-песчаного раствора, пропорции которого были приведены выше.

Вернуться к оглавлению

Этапы кладки дымохода.

Дымоходная труба должна быть установлена в строго вертикальном положении.

Следите за тем, чтобы ее внутренняя поверхность не имела никаких выступов и была идеально ровной. Увод — если он создается — может уходить в сторону не более чем на 100 см. На всем пути дымоотводящей трубы не должно быть никаких препятствий.

Камин потребляет больше воздуха, чем печь, поэтому его дымоход должен быть гораздо выше дымохода печи. Важно выдержать правильную толщину стенок дымохода.

Так, наружная холодная стена выкладывается в кирпич. В середине помещения ее можно делать в половину кирпича. В случае если в комнате есть стены и перегородки из дерева и трубу приходится прокладывать именно через них, это можно делать исключительно через лист из асбестоцемента или металла.

Лучше, если труба будет иметь круглое сечение. Квадратная и прямоугольная формы менее предпочтительны, т.

к. на углах собирается сажа и мешает нормальному движению газа. Оптимальными являются сечения, составляющие 1/15, 1/12 или 1/10 части от размера внутреннего отверстия топки.

Что касается труб, то наиболее предпочтительными являются асбестоцементные или керамические. Можно приобрести готовый комплект.

В такие комплекты входят стандартные блоки, воротниковые облицовочные плиты, защита для верха труб и прочие важные элементы. Установка подобных систем начинается с устройства первого блока на верх конструкции. Туда, где дымосборник соединяется с трубами, наносится цементный раствор.

Следите, чтобы пазы этого блока были обращены вверх. Внутрь вставляется первый блок футеровки. Он устанавливается расширенной стороной сверху.

Кирпичная облицовка крепится при помощи анкерных металлических связей. Их необходимо вставить между внешними блоками дымоотводной трубы.

Кирпичную кладку необходимо доводить до верха трубных блоков. На край самого верхнего блока кладется раствор, в него вдавливается, а затем вводится в трубу манжетка. На манжетку наносится еще один слой раствора, укладываются кирпичи.

После этого все покрывается защитной плитой. Ее следует положить на слой раствора. Там, где трубы пересекаются с кровлей, образуется щель.

Через нее в дом могут проникать осадки. Чтобы этого не было, щель заделывается раствором. Можно сделать и обшивку из металла.

Металлическая обшивка устраивается при помощи липких алюминиевых лент и свинцового полотна.

Обшивка состоит не только из полос, но и из фартука, закрепленного с каждой стороны. Подобное решение образует воротниковую конструкцию. Нужно будет заделать один край такого воротника в швы кладки, а второй оставить на поверхности крыши.

Стены оголовка должны быть толщиной от одного кирпича.

Однако если стенки дымоотводящей трубы будут утепляться при помощи асбестоцементных плит и штукатуриться, то выкладка может иметь толщину в половину кирпича.

При желании вы можете купить готовые оголовки для трубы.

Чтобы в устье трубы не опрокидывалась тяга, необходимо установить многоярусный дефлектор. Над оголовком устанавливается коньковый навес. Чтобы торцовая часть оголовка не разрушалась под воздействием осадков, нужно установить металлические колпаки и выполнить окантовку из кровельной стали.

На оголовки труб устанавливаются ветрозащитные насадки. Сам оголовок должен быть выведен выше места воздействия ветрового подпора. И в завершение на оголовки устанавливаются искроуловители и проволочная сетка с ячейками до 3 мм.

Таким образом, с устройством кирпичного дымохода для камина можно справиться своими руками. Удачной работы!

Камин – установка, на которую возлагается множество обязанностей. Он должен не только согревать помещение, но и приносить уют, радость, комфорт.

Однако, чтоб поленья горели и в комнату при этом не попадал едкий дым, необходимо правильновозвести дымоход для камина своими руками – одну из основополагающих частей всей конструкции. Он должен быть стойким, надежным и безопасным.

Содержание:

Как устроен кирпичный дымоход

Прежде чем начинать строительство кирпичного дымохода, необходимо представлять, из каких основных частей состоит подобная конструкция:

    Насадная труба – часть, выкладываемая сразу за топочной и в которую устанавливается регулирующая тягу задвижкаРаспушка – она следует сразу за насадной трубой, представляя собой расширение наружной части дымохода до 25-30 см. Предназначается для более безопасного прохода через потолочное перекрытиеСтояк – часть, расположенная на чердаке и возвышающаяся до кровли. Он нуждается в качественном утепленииВыдра – представляет собой четырехстороннее расширение до 15 см, предохраняющее от попадания внутрь чердака атмосферных осадковШейка – часть дымохода, расположенная непосредственно над кровлей и переходящая в завершающий оголовок

Для тех, кому устройство дымохода из кирпича для камина показался сложным, всегда имеются более простые, но качественные варианты. Можно возвести конструкцию с использованием керамических блоков, различных труб и т. д.

Подготовка к работе

Основополагающим этапом является подготовка к выполнению работ. Необходимо обязательно ознакомиться с различными чертежами и выбрать наиболее подходящий из них. Будет не лишним указать на схеме все характеристики возводимой трубы, сохранив ее.

Смотрим видео, приготовление раствора:

Своими особенностями обладают дымоходы для камина из кирпича в зависимости от типа обустраиваемой печи:

    Для дровяных моделей достаточно сделать кирпичную кладкуДля газовых моделей необходимо поместить внутрь кладки металлическую трубу

Перед началом укладки дымохода возводится фундамент прямоугольной формы. Он делается высотой 30-40 см и 15-20 см шириной одним из двух вариантов:

    Устанавливается опалубка и заливается бетонВыкладывается из огнеупорного полнотелого кирпича

Для возведения кирпичного дымохода для камина необходимо подготовить инструмент и материалы:

    Кирпич огнеупорный (марка М200 и выше)Раствор, состоящий из цемента, мелкого песка, воды и глиныРучной инструмент (мастерок, уровень, отвес и т. д.)Теплоизоляционные материалыЛисты сталиЭлектрический инструмент (болгарка, дрель)

Кладка насадной трубы

Необходимо определиться каким будет сечение у дымохода для камина, возводимого из кирпича.

Дым, поднимаясь вверх, движется по спирали. Поэтому предпочтение принято отдавать каналу круглой формы, но выложить его из камня крайне трудно. Приходится делать сечение в виде квадрата, размер которого зависит от портала камина:

    Закрытый портал – примерно 15х25 смОткрытый портал – примерно 25х25 см

Начинать кладку необходимо с верхней части, обустраивая насадную трубу.

Очень важно следить за перевязкой швов между рядами, вертикалью и горизонталью. Толщина швов должна быть равной 1-1.5 см. Следует придерживаться одного значения на протяжении всей стройки.

Делаем камин от и до: этапы работ порядовка:

Продолжать кладку насадной трубы необходимо до тех пор, покуда от потолочного перекрытия не останется 5-6 рядов. Чтобы у дыма не было никаких препятствий, внутреннюю поверхность рекомендуется оштукатурить раствором, используемым для швов. Слой лучше класть не толстый, чтобы не уменьшать сильно диаметр дымохода для камина из кирпича.

Если насадная труба укладывается непосредственно у стены, необходимо ее закрепить. Для этого каждые 25-30 см монтируют штыри, один конец которых забивается в кладку, второй – в стену.

Уложив последний ряд дымоотводной трубы, необходимо проверив вертикаль и горизонталь, наступает пора приступать к самому главному и сложному этапу строительства – возведению распушки, выдры и находящегося между ними стояка.

Камин сквозь чердак и крышу

Для того, чтобы пропустить возводимый своими руками дымоход для камина через потолок максимально безопасно, необходимо выложить распушку. Толщина ее стенок должна равняться минимум одному кирпичу, размещенному в длину. При этом расширение делается поэтапное, сдвигаясь с каждым рядом на ¼.

Иногда вместо классической кадки утолщенной части используют бетонный короб, заполненный, галькой песком или керамзитом и установленный вокруг дымоходной трубы. Данный вариант более прост в исполнении:

    Вначале обустраивают деревянную опалубку таким образом, чтобы она возвышалась на 7-10 см над потолком, ее необходимо понадежнее закрепить и убедиться в отсутствии щелейИзнутри доски покрывают раствором песка и глины, чтобы опалубка легко демонтировалась после застывания бетонной смесиДалее делается армирование, жестко соединяя пруты и кирпичную кладку между собойГотовится раствор состоящий из высокой марки цемента, песка и выбранного наполнителя, тщательно перемешивается и заливается, полностью скрывая армирующие прутыПосле высыхания опалубка демонтируетсяПоверхности должны получиться ровными, чтобы была возможно без проблем обложить распушку кладкой

Для того, чтобы максимально защитить конструкцию потолочного перекрытия, которое не должно касатьсядымоходы для печей и каминов, необходимо по периметру отверстия сделать окантовку из стали, а в образовавшуюся щель заложить стекловату, пропитанную глиняным раствором. Утеплитель также рекомендуется укладывать в стороны, удалив до 20-30 см.

Смотрим видео, дымоход через перекрытие крыши:

После образования распушки продолжается укладка стояка.

В этой части размер дымохода для камина делается аналогичным насадной трубе, только оштукатуривание глиняным раствором проводится одновременно изнутри и снаружи. В чердачном помещении в отопительный период устанавливается низкая температура. Чтобы устранить большую разницу внутри и снаружи дымоходной трубы, рекомендуется окутать стояк негорючим утеплителем.

Сложнейший этап инструкции как построить дымоход для камина завершен.

Дойдя до кровли, необходим приступить к следующему этапу – обустройству выдры. Трубу как при укладке распушки расширяют, но незначительно. При этом по периметру необходимо установить металлический оцинкованный кожух с небольшим выступом на крышу, который накрывается мягкой гидроизоляцией и кровлей.

Завершаем камин

Закончив со строительством выдры, необходимо приступить к обустройству заключительной части – шейке дымохода для камина своими руками.

Смотрим видео, первая топка:

Она делается аналогично стояку и возвышается до выбранной высоты, которая зависит от удаления от конька:

    До 1.5 м – на 0.5 м выше самой верхней точкиДо 3 м – на уровне верхней точкиБолее 3 м – прямая, проведенная между верхней точкой и возводимой трубой должна отклоняться от горизонтали не более 10 градусов

Остается выполнить оголовок для будущего дымохода. Его строительство ведется аналогично распушке. По завершению работ рекомендуется установить колпак и флюгер.

Популярные ошибки и советы

Самая популярная ошибка допускается на этапе проведения расчетов. Неправильно расположив камин, дымоходная труба может упереться в одну из балок. Устранить проблему можно обустройством дополнительных элементов стропильной системы.

Смотрим видео, монтаж примыканий к трубе:

Многие в целях экономии средств и времени объединяют более одного канала одним грибком. Это одна из самых больших ошибок. Система вентиляции перестает в полной мере выполнять свои функции, в последствие чего появляются плесень и конденсат.

Нет ничего трудного в том, как сделать для дымохода камин из кирпича своими руками. Однако нельзя самовольно начинать ремонт или вносить какие-либо конструкционные изменения. Необходимо обратиться к специалисту и провести дополнительные предварительные расчеты.

Смотрим видео, рекомендации специалистов:

Каждый камин или канал должен выходить в одну дымовую трубу. Если это является необходимостью, общую часть расширяют и делают по центру рассечку толщиной 12-15 см на высоту одного метра.

Не должно быть большого количества изменений направления дымоходной трубы, так как удаление дыма должно происходить самым простым и быстрым путем. Возведение сложных конструкций с уклонами не более 45 градусов разрешено лишь при минимальной длине дымохода 6-7 м.

Подводим итоги

Самостоятельно возводить печи, камины или дымоходы необходимо лишь когда имеется уверенность в своих возможностях и силах. Готовая конструкция должна соответствовать техническим и пожарным нормам. В каждом отдельном случае могут присутствовать свои уникальные отличительные особенности.

Приступая к работе, следует ознакомиться с примерами, рассмотрев 1-2 дымохода визуально. Если они вызывают массу затруднений, не стоит рисковать камином и собственной безопасностью. Дорогостоящая на первый взгляд помощь специалистов в скором времени окупится, а печь не будет доставлять хлопот, исправно обогревая помещение или целый дом.
