Как сделать печку в бане своими руками: из трубы, железную, кирпичную

Неотъемлемым атрибутом любой бани является печь. К ее устройству следует относиться с особой внимательностью и осторожностью. Не стоит забывать, что печь является не только источником всего тепла для бани, но и источником повышенной опасности.

Для кирпичной печи необходимо подготовить качественный фундамент, предварительно вырыв яму и утрамбовав ее дно песком и гравием.

Раньше в банях была печь одного вида – каменка. Она изготавливалась, как правило, из кирпича. Свое название она получила за счет принципа действия: на нагретые камни наливается вода, в результате чего образуется горячий пар. По сей день в банях эта печь остается самой популярной.

Сейчас изготавливают такую печь не только из кирпича, но и из металла или чугуна, а вот принцип действия остается прежним.

Устройство кирпичной печи

Устройство печи, как и любого другого строения, начинается с закладки фундамента. Стоит отметить, что фундамент для печи следует делать еще на стадии устройства фундамента под саму баню, то есть до того момента, пока будут возведены стены.

Для этого зачастую в проекте бани сразу указывается место расположения печи и ее геометрические размеры.

Примечательно, что сделать фундамент своими руками не так сложно, как кажется на первый взгляд.

Схема устройства кирпичной печи.

Сначала выкапывается котлован. Его глубина должна составлять примерно 50–70 см, а длина и ширина должны быть на 20 см больше, чем соответствующие размеры печи.

Дальше нужно сделать несколько подушек. Первым насыпается слой песка крупной фракции. Толщина слоя должна быть примерно 10–15 см. Эта песчаная подушка уплотняется и разравнивается, затем обильно смачивается чистой водой.

Второй слой должен быть сделан из строительного мусора, то есть из битого кирпича, шифера, стекла, пеноблоков и так далее. Его толщина – около 20 см. Наконец, третий слой состоит из чистого гравия или щебня средней фракции.

Его толщина должна быть около 10 см.

Следует отметить, что каждый из трех слоев нужно утрамбовывать и разравнивать. После того как основание для фундамента готово, необходимо установить опалубку. Опалубку можно сделать своими руками, а можно приобрести готовую.

Опалубка промышленного изготовления делается из пластика или алюминия. Она ровная и гладкая, что делает очень легким процесс распалубки. Если нет возможности приобрести готовую опалубку, можно сделать ее своими руками.

Как правило, ее изготавливают из дерева, потому что работать с этим материалом удобнее всего, да и затрат значительно меньше. Высота опалубки должна быть около 25 сантиметров, равняясь оставшейся высоте вырытого котлована.

Стенки опалубки ставятся на расстоянии в 10 сантиметров от края котлована. Такой запас нужен на тот случай, когда грунт начинает смещаться под влиянием каких-либо внешних сил.

Стенки опалубки скрепляют между собой при помощи П-образных скоб или обычных гвоздей.

Схема устройства фундамента под печь.

Важно! Чтобы опалубка не смещалась под давлением цементного раствора, снаружи на каждой стенке ставят откосы.

После устройства опалубки приступают к изготовлению арматурного каркаса. Его основная цель – сделать цементный раствор более эластичным и подвижным. Все дело в том, что сам по себе цемент обладает низкой эластичностью, поэтому при нагревании лопается.

Арматура же принимает на себя растягивающие напряжения, возникающие в цементе во время нагревания, не давая тем самым ему треснуть.

Каркас представляет собой решетку, изготовленную из прутов арматуры сечением 8–10 мм. Пруты между собой можно связывать специальной вязальной проволокой, а можно сваривать. Чаще всего арматурный каркас имеет 2 пояса армирования.

Каждый пояс представляет собой сетку из прутов, которая имеет ячейки квадратного сечения. Сторона такой ячейки должна быть примерно 10–15 см.

Пояса между собой крепятся при помощи вертикальных стоек, которые тоже изготавливаются из арматуры. Стойки должны находиться друг от друга на расстоянии, равном длине стороны ячейки.

Следует отметить, что края арматуры не должны касаться стенок опалубки, а тем более выходить за их плоскости.

Итак, после устройства каркаса необходимо приступать к заливке бетона. Поскольку использовался металлический каркас, в цементный раствор щебень можно не добавлять.

В таком случае для приготовления цементного раствора идеально подойдет следующая пропорция:

• 3 части песка;
• 1 часть цемента марки не ниже М400;
• вода.

Схема приготовления бетона.

Бетон заливается и разравнивается. После этого он посыпается сверху чистым цементом, который при помощи терки и воды втирается в поверхность раствора. После застывания этот слой цемента образует достаточно прочную корку, которая будет защищать весь фундамент от незначительных механических повреждений.

После того как слой цементного раствора застынет, можно начинать возводить непосредственно саму печку.

Сначала укладывают слой рубероида, а затем при помощи цементного раствора полностью по всей поверхности фундамента выкладывают первый ряд кирпича. Дальше кладка должна осуществляться глиняным раствором.

Первые три ряда кирпичей укладываются обычной кладкой, то есть с перекрытием стыков на полкирпича. Далее посередине стены устанавливаем дверцу поддувала, нижние крепежные элементы которой нужно положить на поверхность кирпича. Для крепления дверцы лучше всего использовать оцинкованную проволоку.

Чтобы она не мешала в процессе кладки, проволоку следует укладывать в специальные канавки, которые необходимо проделать в поверхности кирпича. Таким же образом закрепляются и верхние крепежные элементы, которые будут крепиться на шестом ряду.

После укладки первых трехрядов и установки дверцы следует начинать оборудовать колосник и зольный колодец.

В качестве опоры для колосниковой решетки можно использовать два ряда кирпича, которые находятся в поддувале. Такую опору следует подготовить к укладке решетки.

С этой целью кирпич разрезают болгаркой вдоль пополам. Эти половины разрезанной стороной укладываются наверх. Сначала на кирпичи наносится толстый слой раствора, а потом сами разрезанные половины. При этом их выравнивают деревянным или резиновым молотком.

Схема кладки простой банной печи.

После этого укладываются стенки печки до шестого ряда, то есть до самого верха дверцы поддувала. На седьмом ряду начинается монтаж колосника и дверцы топки. Дверца топки монтируется аналогично процессу закрепления дверки поддувала.

На восьмом ряду необходимо сделать поперечную перегородку. Именно с этой перегородки берет начало дымоход.

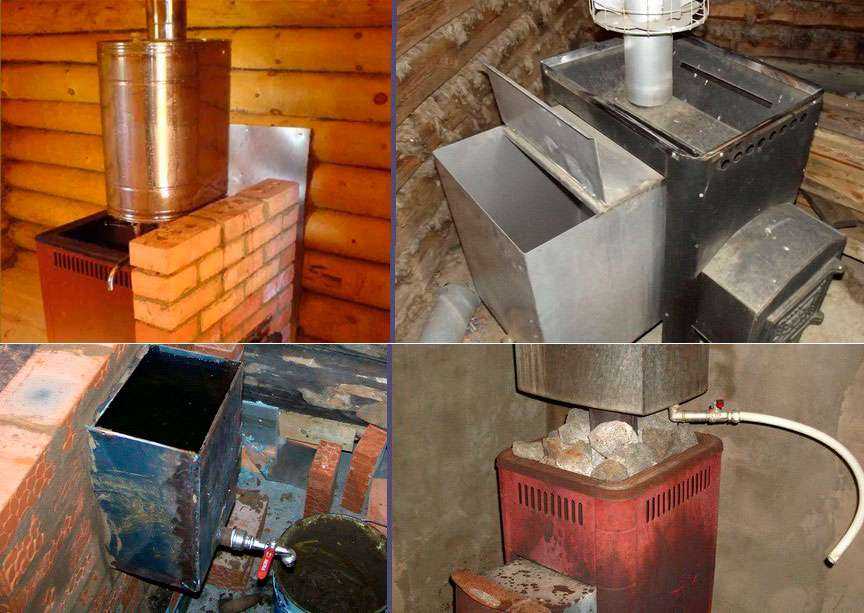

Теперь нужно сделать крепление для бака, в котором будет подогреваться вода. Для этого между рядами кирпича устанавливаются крепежные элементы, которые должны быть достаточно прочными.

В качестве емкости для горячей воды часто используют готовые баки, которые имеют прямоугольное сечение.

Следует отметить, что между стенкой печи и стенкой бака не должно оставаться пустого пространства. Такой воздушный зазор станет причиной того, что вода в баке будет едва теплой.

После подготовки крепежных элементов для бака можно укладывать все ряды кирпича до одиннадцатого, то есть до верхнего края дверцы топки.

Схема устройства дымохода для печи.

Далее необходимо уложить на две боковые стенки по всей ширине печи несколько прочных металлических прутов. Для этого можно использовать арматуру.

При этом нельзя допустить того, чтобы арматура перекрывала стенки дымохода. Она должна заканчиваться на стенках перегородки, которая изготавливалась при кладке восьмого ряда.

На эту арматуру укладываются камни. В их центре должна проходить труба. Сама труба может изготавливаться своими руками из кирпича или быть промышленного производства.

Лучше сделать трубу своими руками, так как в уже готовой трубе придется вырезать отверстие, чтобы установить заслонку. Заслонка нужна для того, чтобы регулировать мощность вытяжки.

На уровне верхнего камня нужно сделать в печи дверцу.

Она требуется для того, чтобы поливать камни водой.

После того как верхний слой кирпича будет выложен, можно приступать к выводу трубы. Ее тоже можно сделать своими руками. Труба должна проходить через потолок и чердак и выходить примерно на 30–70 см наружу.

Все места, где труба соприкасается с деревянными элементами, необходимо изолировать любым огнестойким материалом.

Труба должна иметь, как уже говорилось, отверстие с заслонкой. Сделать заслонку нужно на уровне головы, чтобы было удобно ей пользоваться.

Когда труба выведена, нужно оштукатурить всю печку.

Вернуться к оглавлению

Устройство металлической печи для бани

Металлическую печь для бани можно сделать своими руками. Изготавливают такие печи путем сварки листового железа или чугуна. При этом используется лист железа не тоньше 5 мм – лист меньшей толщины очень быстро прогорит.

Схема устройства металлической печи для бани.

Весь процесс начинается с того, что делают фундамент.

Он по своему устройству ничем не отличается от того фундамента, который применяется при изготовлении кирпичной печи.

Важно! Сама печь имеет два отделения. Первое предназначено для топки, второе – для камней.

Отделение топки имеет дверцу, в которой снизу сверлят сквозные отверстия. Они служат поддувалом. Внутри отделение топки целесообразно выложить кирпичом, чтобы увеличить срок службы печи для бани. Между топкой и отделением для камней нужно установить сплошную перегородку, на которой будут лежать камни. В стенке отделения с камнями тоже требуется сделать дверцу, чтобы можно было наливать воду.

От перегородки берет начало и труба. Камни располагаются вокруг нее и за счет этого дополнительно нагреваются.

Лучше всего будет взять металлическую трубу. Высота трубы должна быть на 20–30 см больше высоты отделения с камнями. Металлическая труба облицовывается кирпичом. На уровне ее верхнего среза делается отверстие с заслонкой.

Сбоку к печи приваривается котел, который должен иметь одну общую стенку с самой печью для бани.

http://www.pogreemsya.ru/youtu.be/CNzHwE1aTg8

Итак, печь-каменку для бани достаточно просто сделать своими руками. Обе печи имеют положительные и отрицательные стороны. Основным отрицательным моментом можно назвать то, что такие печи для бани имеют большую опасность возникновения пожара, если не принять соответствующих мер.

Печь для бани по-черному своими руками: инструкция по изготовлению

Печи для бани по черному – эти конструкции уже практически исчезли, но стараниями увлеченных людей, любителей бани, популярность таких парных возрастает. Полезные свойства парилки с дымком, простота конструкции, небольшие затраты на возведение и обустройство – по этим причинам, домашним мастерам важно знать конструкцию бани по черному.

Свернуть

• Устройство и принцип работы
• org/ListItem”>Плюсы и минусы конструкции
• Подготовительные работы
• Размеры и расположение
• Материалы
• Инструменты
• Инструкция по изготовлению
• Общая схема
• Возведение фундамента
• Изоляция стен и потолка
• org/ListItem”>Кладки печи
• Сушка
• Правила ППБ
• Как топить печь в бане по-черному?
• Вывод

Устройство и принцип работы

До сих пор можно встретить приземистые, небольшие баньки, в которых парятся по черному. Почему этот способ называется именно так? В такой печи нет дымохода. По сути это очаг, горящий в помещении, дым из которого выводится через приоткрытые двери и окошки.

Принцип работы

Сажа и копоть покрывают стены и потолок бани, поэтому она так и называется. Печи, как правило, выкладываются из камней и огнеупорного кирпича. Можно сделать простую основу, выложенную из кирпича и накрыть ее мощной решеткой, способной выдержать вес камней, которые укладываются толстым слоем. В этом случае тепло распространяется равномерно по помещению, и камни аккумулируют его. Теперь для того, чтобы повысить температуру в парной, достаточно вылить на камни воду и парная заполнится паром.

Напротив печки внизу стены делается несколько закрывающихся пазов, с помощью которых можно регулировать доступ воздуха в баню, он важен для сгорания топлива в очаге.

Пример печки

к содержанию ↑

Плюсы и минусы конструкции

К достоинствам этого вида относится:

• печи для бани по черному, в сравнении с другими вариантами, не требуют больших затрат при самостоятельном строительстве;
• конструкция очень простая, не требует навыков и умений. Выложить несколько рядов кирпича, закрыть их стальной или чугунной решеткой и накрыть большим слоем кирпичей – эту работу сможет сделать каждый мужчина;
• слои сажи впитывают неприятные ароматы. Запах дерева и рассыпанных по полу трав или хвои – так пахнет в бане по черному;
• отсутствие дымохода не влияет на безопасность людей. Открыв отверстия или приоткрыв двери в баню всегда можно впустить струю свежего воздуха. Опытные любители таких парных утверждают, что в течение часа в помещении парной воздух полностью сменяется 5-7 раз;
• после протопки печи, потери тепла сводятся к 0;
• за 4 часа в парной набирается достаточная температура для помывки. Если сравнивать с нынешними печами, для протопки парной потребуется больше времени, при этом увеличивается расход твердого топлива.

К недостаткам таких печей относятся несколько пунктов:

• печь при горении выделяет большое количество угарного газа, особенно при недостаточной вентиляции;
• очаг, с открытой топкой может стать причиной пожара;
• можно использовать только дрова.

к содержанию ↑

Подготовительные работы

к содержанию ↑

Размеры и расположение

Этим вопросом необходимо заниматься еще при проектировании самой бани. Для этого определимся с ее габаритами и местом строительства каменки:

• в зависимости от общей площади парилки рассчитывают габариты печки по черному. Для примера – площадь парной 10-12 м². В этом случае делаем каменку размерами 1500 мм на 1000 мм, размер в высоту принимаем 400-500 мм;
• форма печи может быть различной. По желанию мастера, ее можно сделать в форме круга, прямоугольника, да хоть и многоугольную форму можно выложить из кирпича;
• определившись с размерами, важно подобрать для каменки оптимальное место. Она должна равномерно обогревать небольшое помещение, поэтому лучше установить ее недалеко от двери. В этом случае, холодный воздух, поступающий через открытую дверь, будет быстро распространять тепло по всей парной;
• важно устанавливать печку с учетом изготовления вентиляционных отдушин, с их помощью производится замена воздушных масс в парилке.

к содержанию ↑

Материалы

Точное количество материалов указать невозможно. Все зависит от размеров камня, самой конструкции. К тому же шамотный или огнеупорный кирпич пригодится для постройки капитального мангала, а камни можно использовать в качестве отделки беседки или других построек.

Главное при подготовке материалов подобрать хороший камень для печки. Для этих целей применяют несколько пород:

• камень с высокими показателями по способности накапливать тепло и водоотталкивающими свойствами – это полудрагоценный, но очень устойчивый к воздействию высоких температур Жадеит;
• можно укладывать вулканические породы Вулканит или Базальт. Такая печь будет обладать запасом прочности, не подвергаться воздействию воды и сберегать тепло;
• при использовании Талькохлорита увеличивается срок службы печи, уменьшается время нагрева и теплоемкость материала.

Не рекомендуется укладывать камень с вкраплением слюды или известняка, они выделяют большое количество угарного газа при высоких температурах. Если обложить печи для бани по черному гранитом, мрамором или кремнем, такая печка может нанести травмы своим хозяевам, да и служить она будет короткий срок. при нагревании материал начинает крошиться и расстреливать помещение парной каменной крошкой.

Для обкладки печи используйте шамотный или огнеупорный кирпич. Обычный строительный быстро разрушится под воздействием высокой температуры и нагрузки от горы из камней. Обломки Базальта или Талькохлорита подбирайте разными по размеру, для лучшей укладки, без больших пустот.

к содержанию ↑

Инструменты

Для работы потребуется приготовить:

• лопату совковую и штыковую;
• корыто для замешивания раствора;
• мастерок и молоток;
• отвес или строительный уровень;
• сварочный аппарат и электроды;
• набор слесарных инструментов;
• прут для решетки, диаметром 14-16 мм.

к содержанию ↑

Инструкция по изготовлению

Работы по возведению печи для бани по черному разбиты на несколько этапов. Разберем основные подробнее.

к содержанию ↑

Общая схема

Схема печи в баню по-черному

к содержанию ↑

Возведение фундамента

Эту операцию необходимо выполнить в процессе закладки основного фундамента. Большая масса конструкции потребует выполнить дополнительную основу каменки:

• выкапываем котлован на глубину 500-600 мм. При этом помните, что основание должно превышать габариты печи на 700-1000 мм;
• делаем песчаную и гравийную отсыпку, уплотняем ее. Для этого можно залить песок водой и когда он подсохнет пройтись с ручной трамбовкой. Доводим толщину слоя до 100-150 мм;
• засыпаем слой теплоизоляции из керамзита толщиной 150-200 мм;
• закрываем дно котлована с нахлестом на стены 150 мм рубероидом, геотекстилем или полиэтиленовой пленкой. Это слой гидроизоляции основания;
• проволокой соединяем отрезки стальных прутков и армируем фундамент;
• из досок делаем опалубку, чтобы фундамент выступал над основанием бани на 50-70 мм. при больших размерах потребуется установить несколько перемычек, которые служат как маяки при заливке раствором;
• заказываем или делаем вручную бетонную смесь и заливаем раствор в котлован. Бетон разравниваем правилом из доски или профильной трубы;
• уплотняем слой и доводим его до необходимой высоты;
• при высокой температуре воздуха, заливаем основание водой и укрываем пленкой. В этом случае бетон не растрескивается. Эту операцию необходимо проводить несколько раз в день.

Основание печи для бани по черному готово, можно переходить к следующему этапу работ.

к содержанию ↑

Изоляция стен и потолка

Пока бетон застывает, выполняем работы по защите стен и потолка то воздействия высокой температуры. Для этих целей рекомендуется использовать слой теплоизоляции, дополнительно покрытый фольгой для отражения тепла. В этом случае тепло будет равномерно распространяться по парилке.

Самостоятельно нанести на минвату или другой утеплитель слой тонкой фольги затруднительно, поэтому лучше использовать строительный вариант материала на тонкой бумажной основе. Среди таких материалов можно выделить влагостойкий, выдерживающий разогрев до 120⁰ «Руф Изол».

Среди готовых панелей с защитным экраном пользуются спросом:

• «Изовер Сауна»;
• фольгированная «УРСА»;
• «Сауна Батс»

Такими плитами, заполняются пространства между брусками обрешетки, а на стыках наклеивается фольгированный скотч.

Потолок укрывается аналогично со стенами, но может потребоваться закрепить его перемычками.

Пока выполнялись работы по защите стен и потолка, бетон полностью застыл и можно переходить к выполнению основной операции.

к содержанию ↑

Кладки печи

Порядовка печи для бани по черному

Работы по кладке, выполняются в несколько этапов:

1. Замочите или ополосните водой шамотный кирпич. Глиняные, потребуется залить водой, оставить до полного выхода пузырьков воздуха с поверхностей.
2. Основание укрываем двойным слоем защиты от влаги. Лучше и дешевле использовать старый рубероид.
3. Размечаем габариты печи. На основу наносим слой раствора глины и цемента в пропорции 5 к 1 и выкладываем 1 ряд кирпичей по всей площади будущей каменки. Важно стараться уложить первый ряд ровно по всем плоскостям и по разметке. Все швы должны быть заполнены полностью, без пустот.
4. Второй ряд выкладываем на раствор так, чтобы перевязать кирпичи первого рядка. Посередине основания оставляем полость для обустройства зольника и поддувала. Большой размер делать не нужно, достаточно не ложить 2 ряда кирпичей посередине.
5. Третий ряд кирпича укладываем на толстый слой раствора по этой же схеме, оставляя паз поддувала.
6. Из отрезков арматуры свариваем и укладываем колосниковую решетку. Если длины прутков недостаточно, их можно сварить встык.
7. Выкладываем стены топочного отделения с толщиной стенок в кирпич. На лицевой стороне оставляем окно для закладки дров.
8. Доводим стенки топки до необходимой высоты, на предпоследний ряд укладываем решетку для камней. Ее можно сделать из стальных прутков, толщина которых 14-16 мм, которые варятся в виде решетки с размером между прутами 100-150 мм.
9. Сверху решетки на кирпичи наносим толстый слой раствора и кладем последний ряд кирпича.
10. Начинаем укладку камней. Сначала кладем крупные, оставляя между ними небольшие зазоры для прохода воздуха и выхода дыма, во второй ряд укладываем камни поменьше. Затем повторяем укладку, чередуя крупные и средние камни, постепенно делая сферический свод каменки.
11. В классическом варианте баки для нагрева воды не устанавливали. На своде выполняли небольшие уступы, на которые ставили тазы с водой, она быстро нагревалась от каменки до необходимой температуры. Если есть желание, можно замуровать с тыльной стороны стальную емкость для воды, врезать в нее кран и пользоваться запасом горячей воды.

    Готовая печь

Важно! Не делайте большие зазоры между камнями в нижней части каменки. В эти полости может пройти пламя и опалить кожу человека или стать причиной пожара.

Примеры других вариантов готовых конструкций на фото:

Фото 1

Фото 2

Фото 3

Не стоит сразу приступать к первому походу в парную. Потребуется выполнить пускай не основную, но очень важную работу (сушка и растопка).

к содержанию ↑

Сушка

Эта операция необходима для удаления из кирпича и раствора остатков воды, которые при быстром первом нагреве могут вызвать появление трещин. Поэтому потребуется постепенно просушить печь и только потом закладывать полную закладку дров.

Для полного удаления влаги может потребоваться до недели постепенного обжига камней, раствора и кирпичей. Несколько раз за день, закладываем по четвертой части топки сухими дровами и зажигаем печку. Дальше можно заниматься домашними делами. Спустя 5-6 часов операцию повторяем.

В идеале, дрова 1 закладки должны полностью сгорать в течение часа. При этом не забывайте открывать поддувало на печи и двери бани. В последующие дни постепенно увеличивайте количество дров, постепенно доводя до полной загрузки топочного отделения.

В первые дни, на стенках будут образовываться влажные пятна, при прекращении выделения воды из кирпичей, можно смело начинать пользоваться печкой. Не стоит использовать для просушки, особенно в первые дни смолистые породы древесины. Лучше сушить печку тонкими ветками или щепой лиственных деревьев.

к содержанию ↑

Правила ППБ

Печи для бани по черному, как правило, делаются без дверок, поэтому важно укладывать поленья в топку так, чтобы они не выступали из печи. Каменка должна устанавливаться на основание, которое больше габаритов печи на 500 мм с каждой стороны.

Протапливая печку, не стоит находиться в бане, это чревато отравлением угарным газом. Поэтому – заложили дрова, подпалили их, дождались нормального горения и, открыв все двери и окошки, отправляйтесь заниматься домашними делами.

Находясь в парной, обязательно периодически открывайте отверстия напротив печки для доступа чистого воздуха. При первых признаках головокружения, кашле, першении в горле или нехватке воздуха придыхании сразу покиньте парную и проветрите помещение.

В парилке не следует соревноваться, кто выдержит большую температуру и употреблять крепкий алкоголь. Для аромата можно плеснуть на камни пива, кваса, уложить на пол хвою или ароматные травы, чем попасть в больницу с инфарктом или тромбозом.

к содержанию ↑

Как топить печь в бане по-черному?

В первую очередь ответственно относитесь к выбору дров для бани. Идеальный вариант это использование осины или березы с влажностью, не превышающей 20%. Такие дрова при сжигании выделяют дезинфицирующее средство – формальдегид, а сажа не позволяет распространяться неприятным запахам в парилке.

Топить баню необходимо с учетом основных правил:

1. При заполнении топки укладывайте поленья шалашиком, внутрь которого поместите березовую кору, щепки.
2. Зажигая огонь, убедитесь в том, что поддувало и двери в бане открыты и обеспечена хорошая вентиляция в помещении.
3. Если требуется 2 закладка дров, обязательно облейте водой стены бани и полок;
4. Топить печь для помывки нескольких человек нужно до момента, появления на камнях малиновых разводов. Для этого может потребоваться добавлять дрова в печь несколько раз. После каждого и в конце протопки печи важно обливать стены и полок водой.
5. После этого открываем все окна и двери и хорошо проветриваем парилку и выносим золу и угли из бани.
6. Уже зайдя в парную, плесните несколько шаек с отваром из трав на камни и располагайтесь на верхней полке и наслаждайтесь ароматным паром. Добавляя пара, не забывайте спускаться на нижние полки.

При низких температурах может потребоваться увеличить количество закладок дров до 6-7 штук.

к содержанию ↑

Вывод

Такая печь банная по черному в старину использовалась не только как парная. Считалась, что черная баня убивает все нечистое, поэтому женщины рожали именно в таких парных, как в самом чистом месте в доме. И пускай вас не пугает столб дыма, выходящий из небольшого помещения. Знайте, ваши соседи помнят свои корни, используя русский способ помывки в бане. Попробуйте сделать такую нехитрую конструкцию и вы.

инструкция по установке и подключению газовой банной печи

Традиция посещения бани существует с древних времен. Многие люди строят баню в частном доме, во флигеле, на даче или на даче. Чтобы время от времени хотелось возвращаться в баню, нужно правильно ее обустроить и провести все коммуникации.

Одной из важнейших систем является отопление. Если сделать печь для газовой бани своими руками, то можно эффективно обогреть это помещение. На рынке представлен широкий выбор разнообразного газового оборудования. Но покупка может обойтись слишком дорого.

Зачем тратить столько денег на отопление бани, которую посещаешь не так часто? Эта проблема решается простым способом. Существует множество различных схем самодельных печей, по которым можно самостоятельно собрать в домашних условиях качественный прибор.

Содержание статьи:

• Подготовка бани к установке оборудования
  • Выбор места установки газовой печи
  • Пожарная безопасность
  • Фундамент под установку печи
• Особенности самодельных газовых плит
• Газовая баллонная печь
• Металлическая банная печь
• Выводы и полезное видео по теме

Подготовка бани к установке оборудования

Какая печь должна быть я поставил? Это один из первых вопросов, который задает себе хозяин, когда у него возникает желание построить и установить газовую плиту для любимой бани своими руками.

Любой нормальный владелец хочет обеспечить безопасную и комфортную эксплуатацию используемых устройств. Собрать печь можно из самых разных материалов: как дорогих, так и более дешевых.

Газовые печи для бани составляют прямую конкуренцию дровяным печам. Это связано с простотой использования, отсутствием необходимости постоянного ухода, экономичностью. Нагреть и подготовить к работе такое устройство можно гораздо быстрее, чем твердотопливный агрегат

Чаще всего собирают металлические, каменные или кирпичные конструкции. Это связано с высокой надежностью, небольшими финансовыми затратами на приобретение необходимых деталей, простотой сборки и установки. Сначала может показаться, что сборка — сложный процесс, но на самом деле это не так.

Прежде чем газифицировать баню, убедитесь, что она хорошо держит тепло. Помещение должно быть полностью теплоизолировано и утеплено как снаружи, так и внутри. Только в этом случае потери тепла будут минимальными, а печь будет выполнять свои функции максимально эффективно.

Выбор места установки газовой печи

Если баня уже построена и осталось только выбрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, вы можете выбрать подходящий вариант устройства и немного скорректировать ванную комнату при установке.

То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.

Процесс установки самодельной газовой печи достаточно прост. Необходимо лишь придерживаться элементарных правил техники безопасности. Качественно сделанная печь при своевременных ремонтных работах может прослужить владельцу пять и более десятков лет

Монтаж и установка газовой банной печи производится, как правило, в парилке, в примыкающей к ней помывочной или частично в остальных комната. Основная задача печи – обеспечить полный прогрев всей бани и поддерживать постоянную температуру.

Для снижения теплопотерь самодельную газовую плиту лучше разместить в центре бани. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное снижение теплопотерь за счет теплового колпака. Тепло не уходит из здания через стены.

Теплый воздух циркулирует по парилке. Он поднимается от центра помещения к потолку, где отражается от пароизоляции со светоотражающим слоем и распространяется по всей площади парилки.

Таким образом, париться в комнате можно будет как можно дольше. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.

Кирпичные и каменные печи имеют длительное время нагрева. Итак, если вы хотите попариться, начинать топить печь нужно примерно за 8 часов до посещения парилки. Однако такие печи сохраняют тепло в несколько раз дольше, чем металлические

Выбор места установки печи из различных вариантов подразумевает ее преимущества и недостатки. Если вы устанавливаете самодельную газовую плиту в парилке, вам потребуется дополнительно провести систему вентиляции.

Это связано с ускоренным потреблением кислорода. К преимуществам такого способа установки можно отнести возможность регулирования температуры, не выходя из парилки.

Установка газовой печи в баню своими руками в комнате отдыха дает следующие преимущества:

• Отсутствие ускоренного сжигания кислорода, следовательно, нет необходимости в усиленной вентиляции помещения.
• В парилке пространство, полезное для посетителей, не занято, следовательно, в ней поместится больше людей.
• Парилка не будет загрязняться горением и другими отходами, связанными с работой печи.
• установленный в соседней помывочной или в комнате отдыха, обычно обогревает не только парилку, но и все остальные помещения.

Этот тип установки потребует дополнительных манипуляций, таких как создание отверстий в стене, ведущих в парилку. Однако, если этот тип установки предусмотрен заранее, никаких дополнительных работ не потребуется.

Пожарная безопасность

Во избежание негативных последствий после установки газовой печи стоит позаботиться о пожарной безопасности.

Все горючие и легковоспламеняющиеся материалы или предметы должны располагаться на определенном расстоянии от устройства. Дистанции в полметра будет достаточно. Также следует выдерживать расстояние печи от стены в пределах от 5 до 15 сантиметров.

Установка банной печи требует серьезного подхода и техники безопасности. В частности, необходимо соблюдать расстояния между легковоспламеняющимися предметами и печью. Горелка должна быть оборудована предохранителем.

В месте установки и монтажа самодельной газовой банной печи также следует выложить теплоизоляционные листы из огнеупорного материала или выполнить кирпичную кладку.

Также необходимо защитить потолок огнеупорными листами с базальтовым картоном или другим материалом. Следует учитывать, что площадь защиты должна быть больше габаритов печи примерно на тридцать процентов.

Конструкцию рекомендуется располагать так, чтобы дверца, обеспечивающая доступ к горелке, открывалась в дверной проем, а дверца каменки открывалась в стену. В помещении, отапливаемом газом, должны быть средства для быстрого тушения пожара в случае пожара. В гардеробной должно быть хотя бы одно маленькое окошко.

Строительство банной каменной или кирпичной газовой печи осуществляется по заранее разработанной схеме. Такая схема предполагает определенную логику и последовательность действий при кладке очередного ряда огнеупорного кирпича и монтаже доборных элементов

При возведении стен печи для бани стоит использовать огнеупорный кирпич, а для кладки топки камерный кирпич из шамотной глины.

Кладочный раствор смешивают с глиной и просеянным песком. Для фундамента печи и наружной части дымохода вместо глины в растворе используется цемент. Для укрепления фундамента будущей печи необходимо усилить арматуру фундамента и использовать оцинкованный металлический лист для защиты пола перед дверцей топочной камеры и закрытой каменки.

Для обустройства кирпичной печи потребуется приобрести колосник, топочную дверку и поддувальную дверку. Также, если планируется установка газовой печи, следует позаботиться о месте, в котором будет располагаться твердое топливо, чтобы на него не попадала влага.

Чтобы дымоход от газовой печи служил долго, для его прокладки применяют асбестоцементные или металлические нержавеющие трубы. Высота дымохода обычно планируется на пять метров выше уровня горелки.

К кладке дымохода следует подойти с особой ответственностью. В печном массиве и в дымоходе не должно быть отверстий, щелей и щелей. Их присутствие может вызвать попадание угарного газа в помещение и отравить людей.

Также необходимо будет обеспечить подачу воды и газа. Подача воды может осуществляться путем подключения водопровода или из баков с помощью компрессора. Для подачи газа используются все варианты: от подключения к газовой магистрали, и использования газгольдера или баллонов.

Фундамент для установки печи

В зависимости от веса будущей печи меняются необходимые требования к поверхности, на которой она будет стоять. Самодельные металлические газовые плиты удобнее всего устанавливать на ровную бетонную поверхность, предварительно покрытую плиткой, керамогранитом или другими отделочными материалами.

В самом первом ряду кирпичей при строительстве кирпичной газовой печи важно соблюдать толщину шва. Каждый кирпич верхнего ряда должен перекрывать стык двух нижележащих кирпичей. Высота фундамента не доходит до чистового пола примерно на 20 сантиметров

Если пол в бане деревянный, то он должен быть покрыт огнеупорным настилом. Когда планируется установка действительно большой печи, весом более 700 килограммов, стоит добавить дополнительный бетонный фундамент. Его устраивают отдельно от фундамента бани.

Вес рассчитывается исходя из суммы следующих параметров:

• вес самой газовой печи;
• масса камней;
• вес заполненных баков для воды;
• масса дымохода;
• Масса защитного экрана, устанавливаемого перед газовой печью.

В большинстве случаев для установки газовой печи в бане планируется бетонное основание.

При заливке бетона выделяют следующие нюансы:

• площадь фундамента должна быть больше площади основания печи по окружности примерно на 20 сантиметров;
• глубина фундамента под печь должна быть не менее глубины фундамента под всю баню;
• усадка бани и печи должна быть независимой, поэтому увязывать фундамент здания и фундамент печи не нужно;
• фундамент печи не должен доходить до уровня пола примерно на 20 сантиметров, эта полость закладывается кирпичом.

Итак, учитывая все рекомендации, заливка фундамента будет состоять из следующих действий. Сначала готовится котлован. Затем проводятся работы по установке опалубки и укладке армирующей сетки и других армирующих материалов.

Затем непосредственно заливается бетон. Расстилается огнеупорный материал, рубероид или рубероид, а на него укладывается несколько рядов кирпича.

Для установки печи на деревянный пол необходимо убедиться в ее прочности. После этого покройте древесину огнеупорным покрытием: базальтовым картоном и асбестом. Сверху укладывается металлический лист, огнеупорный кирпич, натуральный камень или керамогранит.

Если задумка владельца предполагает врезку печи, необходимо пространство между деревянной стеной и печью, а также дорожку дымохода выложить огнеупорными материалами или шамотным кирпичом. Однако стоит помнить, что между топкой и огнезащитой необходимо оставлять воздушный зазор. Это пространство обычно заполняется каменной ватой или базальтовым картоном.

Особенности самодельных газовых плит

Газовая печь отличается от дровяной тем, что для растопки в ней используется газ. Поэтому в таком устройстве вместо окна для закладки дров монтируется полость для горелки. Однако сделать газовую печь на дровах можно и своими руками.

Металлическая банная печь часто обкладывается кирпичом. Футеровка производится с целью увеличения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее.

Большинство газовых печей имеют следующую конструкцию. В корпусе устройства монтируется напорная или атмосферная газовая горелка. Подача топлива осуществляется через герметично подсоединенный газовый шланг или трубу.

Вверху находится закрытая каменка или открытый лоток с камнями, которые нагреваются горелкой, а также устройство, отводящее продукты горения.

При самостоятельном монтаже обязательно позаботьтесь об установке термостата и предохранителя, перекрывающего подачу газа в случае погасания горелки. Газовая камера, содержащая горючий газ, обычно располагается под поддоном из камней.

К достоинствам самодельных газовых печей для бани относятся:

• компактные размеры, т.к. газовые плиты не имеют топки и зольника;
• быстрый нагрев до необходимых температур;
• экономное потребление ресурсов;
• нет необходимости в постоянном уходе за устройством;
• при установке бака для воды можно еще и нагреть воду.

К недостаткам можно отнести необходимость наличия источника газа. Например, если баня находится за городом в негазифицированном районе, некоторым собственникам придется покупать или устанавливать . Однако в этом есть и плюс – нет необходимости получать разрешительные документы.

Стоит помнить, что при работе с газом всегда нужно соблюдать технику безопасности.

При выборе газовой горелки для банной печи следует учитывать, что КПД атмосферных горелок не превышает 90%, а КПД напорных горелок более 95%. Однако по независимости от электричества выигрывает первый вариант

При установке печи открытого горения необходимо спроектировать и установить систему вентиляции и дымоход. Также при сжигании кислорода воздух становится суше, поэтому нужно позаботиться об увлажнении.

Плита газовая баллонная

Для самостоятельного монтажа банной газовой печи потребуется собрать и приобрести следующие материалы:

• На строительном рынке или в магазине с газовым оборудованием необходимо купить атмосферную горелку.
• Найдите старый, но не ржавый газовый баллон. Также подойдет новый баллон, труба большого диаметра или лист металла толщиной от 8 до 16 миллиметров.
• Для основы отопителя понадобится толстый металл, например, тормозной диск от автомобиля. Он прослужит как минимум несколько лет.
• Газовая труба диаметром 5 сантиметров и длиной около 3 метров.
• Труба диаметром 10 сантиметров, которая будет использоваться для выхода газа.
• Некоторые элементы из меди или бронзы для соединения деталей.
• Кроме того, вам потребуется приобрести следующие инструменты: болгарку, сварочный аппарат, дрель, измерительные инструменты.

После сборки полного набора инструментов необходимо срезать крайнюю часть цилиндра болгаркой так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем при помощи сварки или дрели с болтами нужно прикрепить диск к цилиндру.

Следующим шагом является подготовка трубы подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пятимиллиметровых отверстий.

Также в нижней части баллона сделано отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пятисантиметровой трубы должна выходить из емкости примерно на два метра. Он должен быть приварен к цилиндру.

Сначала нужно вырезать заготовку болгаркой по эскизу. Затем сварите все компоненты с помощью сварочного аппарата. После выполнения этих процедур необходимо также отшлифовать все сварные швы. Та же болгарка хорошо справляется с этой задачей

Таким же образом сваривается труба, по которой будет подаваться газ. На втором конце этой трубы крепится переходник, с помощью которого можно будет подключить устройство к газовой трубе или газовому баллону.

На цилиндре вырезается отверстие под дымоход и приваривается соответствующая труба. С помощью болгарки также вырезается прямоугольное отверстие для двери. Петли привариваются и дверь навешивается прямо на них. Также необходимо прикрепить ручку к двери.

Таким образом будет изготовлена ​​простая модель газовой печи. Через трубу газ подается на горелку. Процесс горения запускается, в зависимости от горелки, пьезорозжигом или электрическим импульсом.

Металлическая банная печь

Чтобы получить хороший пар в бане, нужен хороший . Это позволит сохранить тепло как можно дольше. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных затрат и времени.

Чтобы не тратиться на заливку фундамента, можно сделать металлическую печь своими руками. Создание такой печи не требует глубокой проработки схем, а ее эффективность доказана практикой.

Несмотря на то, что металлическая печь быстро нагревается, она также быстро и остывает. Это его главный недостаток.

Для того чтобы собрать такую ​​конструкцию вам понадобится металлическая емкость, листы металла или трубы различного диаметра, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут сделать корпус из обычной трубы. Эта печка хуже не станет.

Газовые баллоны и трубы можно выбрать других размеров. Размер необходимых деталей зависит от размера отапливаемой парилки. Если его площадь большая, то и печь стоит сделать больше. Она справится со своей задачей максимально эффективно.

В результате получается печь шириной около 80 сантиметров и высотой около полутора метров. Сверху монтируется нагреватель и площадки для установки емкости с водой. Таким образом, для формирования атмосферы парения в парилке необходимо будет поливать камни водой.

При составлении условного чертежа необходимо учитывать точные размеры всех деталей. Изначально нужно найти трубу или баллон с газом высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми – от 0,4 см и более.

Вам также понадобится металлический лист толщиной один сантиметр, стальной стержень диаметром один сантиметр, чугунные или стальные дверцы, дымоходная труба, газовая горелка и кран. Все материалы можно приобрести в строительном магазине. Еще нужен инструмент: болгарка и сварочный аппарат. Их можно взять напрокат или одолжить у друзей.

В первую очередь в месте, где будет установлена ​​металлическая печь, подготавливается основание. Это нужно сделать ровно по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выложены два ряда огнеупорного кирпича. Не забывайте, что потолок и все стены на расстоянии метра от топки должны быть покрыты несгораемым материалом.

Изготовление печи осуществляется в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для нагрева бочки с водой.

В нижней части первой секции трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Этот способ обеспечивает доступ к газовой горелке.

Подавляющее большинство газовых печей имеют примерно одинаковое устройство и последовательность сборки и установки. Резервуар для воды устанавливается сверху или приваривается сбоку. При желании установить усовершенствованную модель можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие такого же размера. Привариваются скобы, на которых будет держаться сетка. Ячейки сетки должны быть меньше размера камней, которые будут на нее укладываться.

Внизу второй трубы приваривается отвод. Затем к нагревателю присоединяется второй отрезок трубы. В этом случае необходимо проверить шов на герметичность. Далее нужно приварить одну дверь, а вторую навесить на петли.

Труба изолирована огнеупорным кирпичом или другим материалом. После сварки всех элементов устанавливается горелка и печь готова к эксплуатации. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому все близлежащие поверхности нужно обязательно покрыть огнеупорным материалом.

Собрать газовую плиту для бани своими руками несложно. Для реализации этой идеи необходимо соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно значительно сэкономить, а по эффективности такая конструкция мало чем уступает магазинным моделям. Прежде чем приступить к сбору печи, нужно тщательно подготовить помещение.

Выводы и полезное видео по теме

Банная печь из газового баллона:

Как сделать газовый котел для бани:

Рассматриваемые самодельные газовые плиты могут работать непосредственно от газопровода или при подключении к газгольдерам. При использовании газовых баллонов вряд ли потребуется разрешение.

Помните, что при работе с газовыми приборами необходимо всегда соблюдать технику безопасности. Обязательно устанавливайте предохранитель на свои самодельные конструкции!

Хотите рассказать о том, как построили и установили газовую плиту в собственной бане? У вас есть полезная информация по теме статьи? Пожалуйста, оставляйте комментарии в форме под блоком, публикуйте фотографии, задавайте вопросы по интересующим вас местам.

Поход в горячую ванну – мечта о роскоши, ставшая реальностью?

Мечта туриста о горячей ванне

Во время длительных походов, работы в отдаленных районах или в базовом лагере горячий душ и/или долгая горячая ванна для некоторых станут долгожданной роскошью и уступкой зрелому возрасту. Вот несколько примеров: джакузи на дровах, гамак для джакузи, но они не поместятся в моем маленьком рюкзаке.

Такая туристическая роскошь была бы возможной и практичной, если бы горячая ванна и душ с горячей водой были компактными, простыми и сверхлегкими. Небольшие упавшие палочки можно было использовать для эффективного и быстрого нагрева подходящего количества горячей воды для ванны или душа. Это означало бы, что опыт купания можно было бы наслаждаться еще больше с чистой зеленой совестью без чувства вины.

Практика принятия горячей ванны

Если у купающихся есть предварительное мытье (японский стиль онсэн), некоторые купальщики могут даже принять «использованную горячую воду», которая доливается горячей водой, приготовленной теми, кто стоит в очереди на купание. «Последний человек может принять самую глубокую ванну, но не мочиться в ванну, пожалуйста! Ты видишь, что идет еще одна ода?»

 В дебрях мы разделяем драгоценную воду для купания, которую вы видите,
 Нагретая маленькими упавшими дарами с дерева,
 С общей водой, мы думали, что должны,
 Не поддавайтесь желанию помочиться в теплой воде ванны.

Конечно, для некоторых туристов совместное использование горячей воды в ванне было бы чересчур. Следовательно, горячий душ, я уверен, по-прежнему будет приемлемой альтернативой дикой роскоши, даже если он немного спартанский и длится не так долго.

Компоненты для приготовления горячей воды

Потенциальное сочетание моей инновационной печи с воздуходувкой на палках и плоского чайника подогрело мой энтузиазм в попытке сделать роскошную горячую ванну для походов.

Обильное тепло для походной горячей воды создается за счет чистого сгорания влажных веток куста путем увеличения горения струей воздуха от крошечного вентилятора USB. «Иначе будет дымная, тлеющая и вонючая креозотом каша». Миниатюрная купольная печь, в палаточном режиме, кипяток в лежачем котле. Может ли это 30-граммовое чудо быть увеличено, чтобы обеспечить туристам горячую ванну и душ в дикой природе?

Может ли избыток тепла печки с воздуходувкой эффективно передаваться в большой резервуар с водой (гигантский плоский чайник)?

Кроме того, если бы его можно было надлежащим образом подвесить к нависающей ветке дерева, он смог бы преодолеть недостаточную прочность/стабильность на сжатие. Это также обеспечило бы удобную высоту напора для запуска спартанского душа.

В качестве альтернативы, если горячая вода сбрасывалась в сверхлегкую закрытую сидячую ванну, которая могла бы согревать все тело во время купания. Представьте себе, как вы наслаждаетесь длительным купанием в дзен со скрещенными ногами, наблюдая (один из способов уединения) звезды ночного неба дикой природы через тонкое, как паутина, защитное покрытие.

Также было бы очень полезно, если бы источником тепла был тот, который уже был бы частью туристического снаряжения. Например, это может стать четвертой целью миниатюрной купольной печи «три в одном» или моей улучшенной и упрощенной печи KISS. или даже простая духовка.

Гидромассажная ванна

Я считаю, что моя очень старая (не очень легкая) брезентовая ванна, изготовленная много лет назад, делает эту концепцию доступной. Он имеет конусообразную крышку, сделанную из нейлоновой занавески для душа. Крышка может поддерживаться шнуром из нависающей ветки.

Покрывало сохраняет тепло в ванне и согревает все тело, пока вы моете верхнюю часть тела губкой. Крышка также обеспечивает необходимую поддержку внешнего края овальной сидячей ванны в форме волована, чтобы предотвратить проливание воды. Он имеет застежку-молнию спереди, чтобы облегчить вход купальщику. «Его также можно легко открыть, чтобы ваши друзья могли подать вам напитки во время купания».

Под натяжением подвесного шнура отверстие защелкивается, чтобы удерживать теплый воздух и водяной пар.

[Фото моей старой брезентовой и нейлоновой ванны]

Сверхлегкая гидромассажная ванна

Теперь у нас есть современные сверхлегкие ткани, такие как клеящаяся силиконовая ткань , которую можно использовать для изготовления ванны. Это может просто сделать мечту о горячих роскошных затяжных купаниях в дикой местности сверхлегкой реальностью.

Ванна из такой легкой ткани нуждается в защите от проколов путем размещения ее на коврике, образованном из спальных матов, непромокаемой одежды или увеличенного в развернутом виде обеденного коврика для сидения и т. д.

Воплощение горячего душа и ванны в походе

Я планирую сделать два поста. Первым будет сверхлегкий походный душ с горячей водой. Он может стоять отдельно как полезное устройство. Эта идея превратилась в очень простой и легкий душ из мягкой бутылки.

Мягкая бутылка для душа с горячей водой показана подвешенной, при этом выпускное отверстие спринклера (закрытое) направлено вниз. Его можно быстро перевернуть, чтобы остановить душ, когда это необходимо, чтобы сэкономить драгоценную воду для ополаскивания во время намыливания.

Мягкая бутылка может использоваться не только для переноски воды, но и для грелки Alpine.

Мягкая бутылка с подогревом в крышке сделана из пузырчатой ​​упаковки для спального мешка снежного кемпера или, точнее, его тела.
