Как сложить печь своими руками: чертежи, пошаговая видеоинструкция

В каждом деревенском доме есть настоящая русская печь, которая выполняет несколько функций. Помимо обогрева, на ней можно приготовить пищу. В особняках печь способна обзавестись еще одной функцией – элемент декора.

По прочтению этой статьи вы узнаете, как сложить печь своими руками и что для этого потребуется.

Несмотря на возможность газового отопления жилья, многие владельцы домов не спешат отказываться от печей, которые могут создать совершенно иную атмосферу. Особенно это касается тех регионов, где есть леса и проблем с дровами не наблюдается. Этим же можно существенно сэкономить на платежах за газ.

В данной статье мы подробно рассмотрим технологию кладки печи с обзором различных вариантов реализации конструкции. Ведь можно построить компактный вариант или масштабный проект.

Читайте также: Как сделать русскую печь

Разновидностей печей очень много. Опытные печники постоянно совершенствуют готовые решения. Однако при отсутствии опыта заниматься подобным мы не рекомендуем. Важно понимать правильное расположение конструкции и каналов, чтобы обеспечить качественный обогрев помещения.

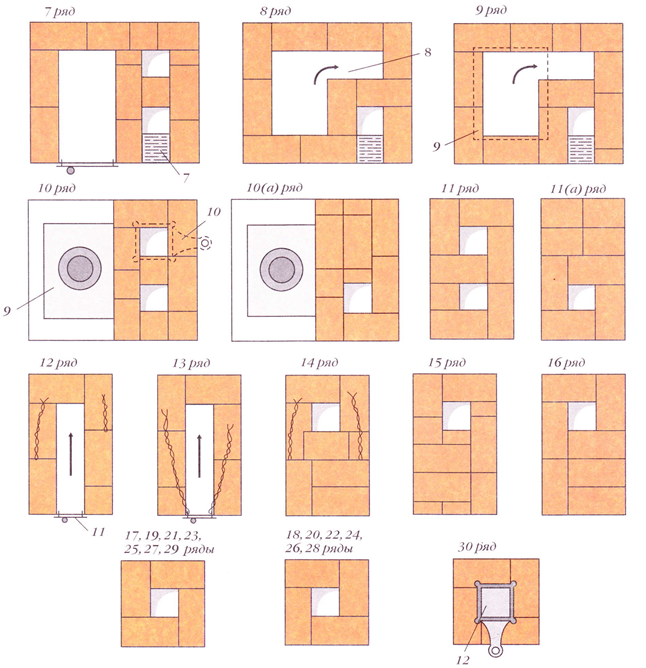

Если вы являетесь начинающим мастером, обратите внимание на схемы-порядовки. Выполняйте все по инструкции, чтобы правильно сложить печь.

Разновидности печек

Есть три основных типа:

1. Варочные.
2. Отопительные.
3. Варочно-отопительные.

Перед тем как сложить печь, определитесь с требованиями к будущей конструкции.

Варочная печь обладает панелью из чугуна, которая предназначена для приготовления еды и подогрева воды. Это компактное решение, которое широко применяется в небольших частных домах и дачах. Помимо основного назначения, варочная панель немного прогреет помещение.

Отопительно-варочная конструкция подойдет для больших домов. По желанию можно организовать еще лежанку. Дополнительно в плите реализуется духовка, емкость для подогрева воды, секция сушки фруктов (овощей).

Печь для отопления это компактное решение, в котором отсутствует варочная панель. Конструкция подойдет исключительно для прогрева дома и способно обеспечить теплом небольшие дома.

Как выбрать место под печь

Определившись с типом будущей печи, нужно подумать, где ее строить. «Обогреватель» можно встроить в стены, реализовать в центре комнаты или установлено непосредственно в стену. Все зависит от пожеланий собственника:

1. Реализация печи по центру комнаты позволит поделить помещение на две зоны. Соответственно можно реализовать кухню и гостиную. Дополнительно постройка станет неким украшением домовладения.
2. Не рекомендуется обустраивать конструкцию у внешней стены, часть тепла будет уходить на улицу.
3. Кладка печи на границе двух комнат потребует отделения от стен специальными огнеупорными материалами.
4. В месте будущей печи нужно учесть, что фундамент будет на 10-12 сантиметров больше от основы конструкции. Дополнительно нужно позаботиться о расчете высоты печки, чтобы все выглядело целостно и правильно согласно параметрам.
5. Для упрощения рабочего процесса рекомендуется обзавестись схемой-порядовкой.

Читайте также: Как обложить печь кафельной плиткой

После прохождения этапов выбора модели и места можно отправляться в магазин за материалами и готовить необходимые инструменты. В рассмотрении вопроса о том, как сложить печь, настало время ознакомиться с необходимыми инструментами и материалами.

Что потребуется для стройки

В зависимости от модели печи, будет существенно разниться количество материалов и деталей из стали, а также чугуна.  Набор инструментов в любом случае будет одинаковым.

Вам потребуется:

1. Подмостки, называемые козлом, которые существенно упростят рабочий процесс на высоте. При помощи приспособления можно не только подняться на нужную высоту, но и поставить рядом емкость с раствором или положить инструменты.
2. Кирка для обработки кирпича.
3. Метелка для удаления излишков песка и раствора с уложенных рядов кирпичей и швабровки внутри кладки.
4. Уголок для выведения углов на 90 градусов.
5. Отвес для контроля вертикальности стен.
6. Печной молоток.
7. Плоскогубцы для обработки проволоки.
8. Резиновый молоток.
9. Зубило.
10. Мастерок (несколько штук) для работы с раствором.
11. Правило для выравнивания фундамента.
12. Чертилка из свинца, которой будет делаться разметка.
13. Стукальце в виде куска трубы, которое пригодится для обтески изразцов.
14. Деревянная лопатка для приготовления раствора.
15. Уровень.
16. Рашпиль, расшивка, сито.
17. Емкость для приготовления цемента.

Необходимые стройматериалы

В зависимости от типа печи, будет зависеть количество материалов. В большинстве случаев наименования практически всегда идентичны. Для отопительной разновидности печи вам не понадобится духовка и водяная емкость. Однако зачастую применяются следующие элементы:

1. Дверки поддувала.
2. Дверца топки.
3. Дверка для обслуживания печки.
4. Заслонка дымохода.
5. Конфорка.
6. Варочная панель.
7. Решетка колосника.

Дополнительно может использоваться:

1. Духовка.
2. Емкость для воды.
3. Уголок из металла 0,5м².
4. Металлические полосы ¾.
5. Стальная проволока.

Для кладки подготовьте следующее:

1. Красный закаленный кирпич.
2. Шамотный кирпич.
3. Компоненты для раствора на основе глины. Можно взять готовую огнеупорную смесь специально для печей.
4. На фундамент понадобится песок, щебенка, цемент, материалы для опалубки, лист рубероида для организации гидроизоляции.
5. Отделку стен нужно делать с использованием жаростойких материалов.

Подготовка места под фундамент

Идеально, когда фундамент для печки заливается вместе с общим фундаментом дома. Но между собой основания не связываются. Чаще печь строится в готовом доме. Если вы делаете именно так, тогда сделайте следующее:

1. Если домашний фундамент выполнен как плита, а печь будет не слишком массивной, тогда можно начинать кладку на бетонный пол. В этом случае достаточно постелить лист рубероида и начинать работу.
2. Если фундамент ленточный или пол выполнен из дерева, тогда понадобится делать фундамент по всем правилам.

Процесс создания фундамента

Важно! Фундамент должен быть углублен в грунт. Поэтому разметьте место под печь и удалите доски. Если пол бетонный, его также нужно сорвать. Далее следуйте таким рекомендациям:

1. Выкопайте яму глубиной до полуметра.
2. Дно укройте подушкой в 10 см из песка. Далее положите такой же слой щебня и хорошо утрамбуйте.
3. По периметру будущего фундамента организуйте опалубку для заливки раствора. Обратите внимание, что конструкция должна быть выше над уровнем домашнего пола примерно на 10 сантиметров.
4. Первый слой основания может быть сделан из щебня, песка и цемента. Заливку следует делать равномерно и затем нужно оставить его застывать. Этот слой должен наполнить котлован ровно наполовину.
5. После того как первый слой хорошо схватится, можно приступать к повторной заливке. Теперь используйте исключительно бетонный раствор. Выравнивание фундамента делайте правилом. Верхние доски опалубки послужат вам маячками.
6. По завершении всех работ дайте фундаменту выстояться и набрать прочность. Со второго дня смачивайте основание водой, чтобы не образовались трещины.
7. Фундамент будет готов примерно через 20-30 дней. По прошествии этого времени покройте его рубероидом. Следующим шагом сделайте разметку основания будущей печки и можно приступать к кладке первого ряда конструкции.

После проделанных действий можно переходить к основному этапу постройки печи.

Процесс кладки

Если вы будете делать печку в первый раз, то лучше начать весь процесс с сухой кладки. Перед тем как сложить печку на раствор, лучше потренироваться, чтобы избежать ошибок. В процессе воспользуйтесь следующими рекомендациями:

1. Согласно выбранной схеме выполняйте все действия аккуратно и последовательно. Время от времени сверяйтесь с конструкцией.
2. Разберитесь с особенностями организации дымоходных проемов, топки и подувала.
3. Чтобы положить кладку насухо возьмите вспомогательные рейки толщиной 5 м, чтобы определить расстояние между кирпичами. При чистовой кладке это пространство будет заполнено раствором.
4. Как только вы сложите модель печи, последовательно разберите ее и при возможности пронумеруйте каждый строительный элемент. При кладке насухо позаботьтесь о том, чтобы кирпичи подгонялись по размерам.
5. При чистовой кладке на раствор каждый ряд лучше выкладывать насухо, а затем закреплять его.
6. Помимо этого, кладка на раствор должна сопровождаться слоем шва 7 мм, а затем кирпич прижимается и при необходимости уплотняется при помощи резинового молотка. Излишки убираются мастерком.
7. После укладки двух-трех рядов оформите швы при помощи расшивки. При необходимости увлажните их водой из пульверизатора.
8. В процессе кладки постоянно контролируйте вертикаль и горизонталь рядов.

Читайте также: Как выбрать дровяную печь для бани

В завершение отметим, что теперь вы знаете, как сложить печь в своем доме. Мы предоставили основополагающую информацию, которой достаточно для движения дальше. В первую очередь вам нужно определиться с типом будущей постройки, а также определить модель, которая подойдет вашему дому. Следующим шагом вам остается найти схему-порядовку и реализовать желаемый проект. Делать это самостоятельно или при помощи специалиста – решать вам. При должной настойчивости вы сможете сделать качественный проект в своем доме.

все что нужно знать для строительства (86 фото)

Традиционные кирпичные печи все чаще предпочитают стальным и чугунным моделям. Большая теплоотдача, редкая топка и негорючий корпус, сохранение влажности в доме – эти неоспоримые преимущества делают его востребованным в наше время.

Среди множества «плюсов» – простая кладка, что позволяет каждому хозяину построить печь из кирпича своими руками.

Содержание отзыва:

• Печи из кирпича в доме
• Типовая конструкция печи
• Необходимые материалы
• Общие рекомендации по кладке
• На заметку начинающим
• Печь из кирпича своими руками фото

900 22 Кирпичные печи в доме

Функциональность кирпичной печи не ограничивается только обогревом дома в холода или приготовлением пищи, так как в быту может служить для копчения мяса и рыбы, поддержания тепла в бане.

Существуют также агрегаты узкого назначения, используемые для плавки металлов, обжига керамики или глины, нагрева, закалки и цементирования металлических изделий.

Наиболее популярные типы печей:

Голландская или канальная последовательная печь имеет простую и компактную конструкцию, но меньший КПД (всего 40%).

Шведская печь будет оптимальной для бытового использования, отопления и приготовления пищи, среди которых КПД 60%, особая духовка и равномерный прогрев помещения за счет высокой конструкции. Однако построить такую ​​печь для дома самостоятельно сможет только профессионал.

Сложная в кладке и служащая только для целей отопления, колпаковая печь имеет КПД более 71%, но требует очень тщательного ухода и частого топления.

Русская печь имеет наивысший полезный коэффициент на уровне 80%, выгодно отличаясь как внешней оригинальностью, так и лежанкой, и позволяя готовить русские национальные топочные блюда.

Такую печь можно сложить самостоятельно, если не отступать от схемы.

Типовая конструкция печи

Внимательно изучив фото кирпичных печей, можно понять общее устройство их конструкции:

• Фундамент монолитный или выложен из кирпича, железобетонных блоков, предохраняет пол от нагревания и возгорания;
• Топка – камера, предназначенная для сжигания топлива и закрытая дверцей;
• Решетка внизу топки называется колосниковой и служит для проникновения воздуха в топливо;
• Образовавшаяся зола сдувается в зольник или продувается через решетку;
• Каналы, созданные внутри топки, необходимы для прохождения через них горячего воздуха, образующегося в результате горения в топке и выходящего наружу через дымоход.

Необходимые материалы

При строительстве печи на разных этапах будут задействованы несколько видов кирпича (строительный, печной и шамотный) и растворы (цементно-песчаный и глиняный).

Для ровной кладки кирпичей и нанесения на них раствора, мастерки 3-4 разных видов, кирка, веревка, молоток, отвес, строительный уровень, правило, угольник, ракель, метра, также потребуются рулетка, вышивка и растворная лопата.

Общие рекомендации по кладке

Прежде чем приступить к строительству печи, необходимо определиться с ее местом расположения, типом конструкции, назначением и размерами.

Правильные рекомендации и расчеты помогут следующие рекомендации:

• Печь, для кладки которой требуется более 500 кирпичей, необходим фундамент, выступающий более чем на 5 см с каждой стороны.
• Дымоход не должен соприкасаться с чердачными балками или другими деревянными элементами крыши.
• При покупке кирпича следует обратить внимание на качество обжига, целостность и прочность материала.
• Перед кладкой кирпич замачивают в растворе на несколько минут. 5.Швы между кирпичами в топке топлива и зольнике шириной до 10 см, в остальных местах не менее 3 мм.
• Каждый новый ряд начинается с угловых кирпичей, ровность кладки которых проверяют уровнем или натянутыми по периметру веревками.
• Во избежание появления трещин на поверхности печи при кладке делаются перевязки.
• Между варочной панелью и кирпичной стеной рекомендуется оставлять отверстие в несколько миллиметров.
• Изразцовое или керамическое украшение гармонично впишет печь в интерьер.

Примечание для начинающих

При отсутствии достаточного опыта строительства рекомендуется не отступать от кладки схемы топки.

Также необходимо придерживаться некоторых советов для начинающих:

• Вначале ряд кирпичей выкладывается без раствора, выравнивается, а затем перекладывается.
• Дверка зольника серийно устанавливается на 3-й ряд.
• Каждый кирпич тщательно очищается от пыли, песка или камней; при неудачной кладке кирпича раствор удаляют и наносят повторно.

Возможность кладки печи поможет не только организовать качественное отопление в доме, но и соорудить в гостиной дровяную уличную печь или изящный камин.

Основное правило – не отклоняться от чертежа и делать все ровно и твердо.

Кирпичная печь своими руками фото

9000 2
