кладка, как выложить печную трубу из кирпича, размеры

Содержание:

Необходимые материалы и технология
Сооружение кирпичного дымохода
Строительство фундамента
Дымоходный ствол
Этапы строительства дымовой трубы
Козырек
Внешняя отделка

Чем отличаются дымоходы из железобетона

Одним из наиболее надежных вариантов дымохода в частном доме является, безусловно, труба из кирпича. В настоящем материале мы расскажем, как выложить печную трубу из кирпича и каковы особенности таких сооружений.

Необходимые материалы и технология

Традиционно кирпич использовался для возведения каминных или печных дымоходов, и в настоящее время он не утратил своей актуальности.

При этом кладка печной трубы потребует наличия таких доступных материалов:

• кирпич;
• глина;
• песок;
• чистая вода.

Обратите внимание, что для работы нужен обожженный и полнотелый кирпич.

Кирпич для кладки дымовой трубы предоставляет работнику расширенные возможности:

• можно соорудить нужное количество дымовых каналов без ограничений;
• регулировать толщину стенок дымохода в зависимости от его расположения и в местах соприкосновения с перекрытиями.

Поскольку камин или печь является источником повышенной пожарной опасности, при возведении дымовой трубы из кирпича нужно учитывать строгие требования. Читайте также: “Как сделать камин своими руками – детальное пошаговое руководство”.

По своему внешнему виду дымоход может существенно различаться. Он в первую очередь должен обеспечивать хорошую тягу и полностью выводить продукты сгорания. Считается, что качество тяги зависит от высоты дымохода. Однако тут есть свои ограничения. Проходя по слишком высокой трубе, угарные газы охлаждаются слишком сильно.

Это может привести к таким последствиям:

• тяга ухудшается;
• печь начинает дымить;
• по стенкам дымохода нарастает конденсат в виде темных с неприятным запахом отложений, который со временем стекает вниз.

Диаметр дымовой кирпичной трубы также очень важен. Он подбирается, исходя из мощности котла и величины его топки. Чем она больше, тем шире должен быть канал в дымоходе. Отклонение от нормы в меньшую сторону может привести к задымлению, поскольку газы не успевают полностью выводиться. Напротив, если сечение трубы слишком велико, продукты сгорания поднимаются слишком медленно, сильнее остывают, оседая конденсатом на стенках, а тяга в результате ухудшается.

Сооружение кирпичного дымохода

Дымоход из кирпича выстраивают сразу же во время постройки нового дома. При этом по желанию владельца можно его встроить в несущую стену здания, а можно соорудить отдельно от несущих конструкций или перекрытий (подробнее: “Как выполнить кладку дымовой трубы из кирпича своими руками – теория и практика”).

В трубе дымохода по желанию можно организовать несколько каналов:

• газоотводящий;
• дымовой;
• вентиляционный.

Однако сколько бы каналов ни было предусмотрено, общий процесс постройки кирпичной трубы остается неизменным.

В отдельно стоящем сооружении дымохода должны быть:

• фундамент;
• ствол;
• входной канал;
• шапка;
• козырек.

Строительство фундамента

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Для выполнения фундамента под кирпичный дымоход можно использовать:

• бетон с армированием;
• камень;
• полнотелый кирпич.

Толщину и размер такого основания нужно просчитать заранее, исходя из размеров кирпичной трубы и ее веса.

Выстраивать фундамент нужно в такой последовательности:

1. Рассчитать размер фундамента таким образом, чтобы он был шире трубы, как минимум, на 15 см с каждой стороны.
2. По разметке в землю вбить колышки, по которым будет размещена опалубка.
3. Далее нужно изготовить опалубку в виде прямоугольника, высота которой должна быть не менее 30 см.
4. На дно по периметру опалубки нужно уложить гидроизоляционное покрытие.
5. Следующим шагом устанавливают армирующую сетку из прута сечением 12 мм, установив ее через каждые 20 см. Обратите внимание, что для фундамента с изоляцией хватит защитного слоя на арматуре в 5 см, а если гидроизоляция не предусмотрена – его нужно увеличить до 7 см.
6. В опалубку заливают бетон марки В15.
7. Когда раствор полностью застынет, опалубку можно удалить.

Рассчитать количество арматуры и правильно подобрать марку бетона помогут профессиональные проектировщики. Читайте также: “Виды печных труб из кирпича и правила их строительства”.

Дымоходный ствол

Есть некоторые тонкости касательно дымоходного ствола, которые важно знать перед началом строительства.

Материалом для трубы может быть только глиняный кирпич. Если взять силикатный или полый внутри материал, со временем дымоход начнет рушиться, что чревато пожаром.

Для создания ствола трубы нужно выбрать правильный кирпич, который обладает:

• прочностью;
• хорошей несущей способностью;
• морозостойкостью и другими важными качествами.

Примечательно, что в одной трубе могут совмещаться несколько марок кирпичей. Например, марка 75 применима для нижних внутренних этажей дома, 100-125 – подойдет для 2-3 этажа, а для участков, расположенных над крышей на улице нужны морозостойкие кирпичи 150-200. Читайте также: “Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов”.

Имеет значение и тип раствора для кладки кирпича:

• над крышей и на чердаке нужен состав с большим содержанием цемента;
• в помещении кирпичи можно класть на известковый или слабоцементный раствор.

Этапы строительства дымовой трубы

Сначала нужно приготовить раствор для внутренних работ из цемента, извести и песка в соотношении 2:1:5.

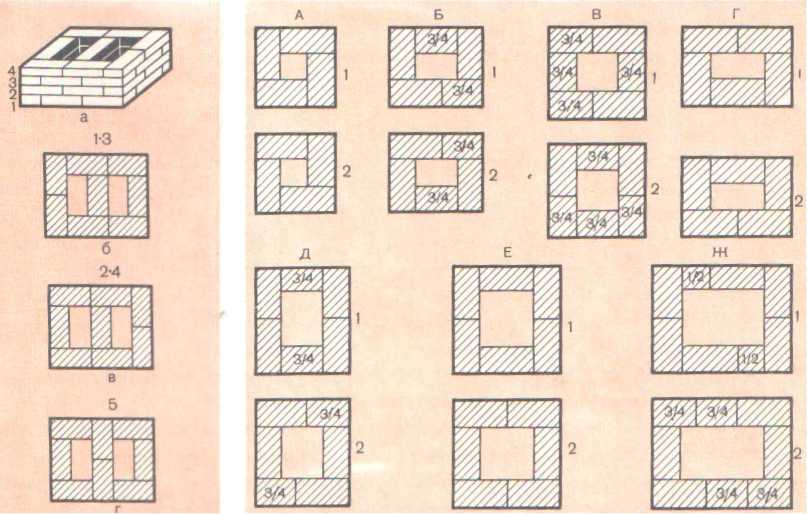

Далее начинают кладку кирпичей, добавляя ряды до тех пор, пока дымоход не вырастет до нужной высоты. Обратите внимание, что изнутри стенки трубы должны быть гладкими, чтобы избежать накопления сажи.

В процессе кладки нужно обеспечить плотную перевязку и хорошо заполненные швы, чтобы дым не просачивался в щели. Ни в коем случае нельзя применять обломки кирпичей.

В местах, где дымовая труба должна поворачивать или сужаться, а также на газовом пороге, нужно закруглить кирпичи, чтобы облегчить прохождение продуктов сгорания.

Для плотного прилегания дымовой трубы к перекрытиям и кровле, рекомендуется смонтировать воротник из жести.

В верхней части дымохода нужно выложить предпоследний ряд кладки на 10 см шире, чем последний.

В конце с помощью раствора цемента нужно сделать небольшой скос от верхней части кирпича к нижней.

Козырек

Защитить дымовую трубу от попадания в нее мусора или осадков извне нужно с помощью специального козырька, установленного на верхушке.

Некоторые советуют перекрывать дымоход плитой из железобетона в перерывах между отопительными сезонами, если в другое время печью не пользуются. Для чистки такую плиту можно легко убрать.

Внешняя отделка

Финишная отделка трубы выполняется так:

1. Внутри дома и на чердаке внешнюю стену трубы штукатурят.
2. Далее ее обшивают жаростойким материалом.
3. На крыше дымоход также штукатурят или облицовывают декоративным кирпичом. Читайте также: “Как сделать отделку трубы на крыше – варианты обшивки”.

Чем отличаются дымоходы из железобетона

Дымоходы из железобетона распространены преимущественно на промышленных предприятиях, где есть необходимость в обслуживании сразу нескольких печей. Такие сооружения обычно оборудуют дымососами. Внутри на поверхность железобетонного дымохода наносят футеровку из термо- и кислотоустойчивого материала.

Различают два типа таких дымоходов:

• сборные;
• монолитные.

Сборные конструкции применяются, как правило, в частном жилищном строительстве и могут быть разного размера.

Монолитные конструкции обычно достигают высоты более 100 метров. Их устанавливают на предприятиях энергетической отрасли.

По своей форме железобетонные трубы могут быть цилиндрическими или коническими. Первые выстраивают в подвижной металлической опалубке, поэтому они предпочтительнее конических.

В любом случае предпочтение при строительстве печей или других отопительных установок отдают все же кирпичным дымоходам. При правильном строительстве такие сооружения способны работать много лет. Читайте также: “Как построить камин своими руками – пошаговое руководство”.

Кладка трубы на крыше. Дымовая труба из кирпича.

Как сделать дымовую трубу из кирпича.

Наши деды-прадеды придумали для дымовой трубы выдру и тумбу.

Выдра нужна для того чтобы оставить соединение кровли и трубы подвижным и при этом, сделать его герметичным.

Подвижность этого узла очень важна в деревянных домах.

Все мы знаем, что срубы дают усадку, да и вообще небольшие движения для деревянного дома частое явление.

Герметики не удерживаются на соединении кирпичной трубы и кровли деревянного дома, нужна выдра.

Выдра с тумбой – простой и надёжный, дедовский способ.

ВЫДРА – часть оголовка, выложенного таким образом, чтобы образовался выступ, кирпичный напуск, устраиваемый в трубе сверх крыши, в месте примыкания кровли к трубе.

Когда труба выходит сквозь крышу, то кладку наружных стен утолщают. Образуемое утолщение называют тумбой трубы.

Между крышей и трубой кругом идет выемка, которая называется выдрой. Под выдру и подходит железо крыши или черепица.

Выдра служит для предохранения чердака от проникновения в него снега и дождя.

---

Ход работ по кладке выдры и тумбы.

Внимание здесь кладка ведётся на цементно песчаной смеси, глиняные смеси не использовать.

Выведя трубу через кровлю начинаем строить тумбу.

Первый ряд тумбы начинаем 5 – 10 см. выше кровли.

Обратите внимание, у меня, в примере, тумба начинается гораздо выше. Так сделано из за того, что после, дом подняли на 20 см выше (добавили один венец в сруб).

Так же, обратите внимание на небольшую незаполненность шва снаружи кладки. Я делаю это специально, т.к. дальше швы будут расшиваться цветной смесью. Если расшивки не будет шов должен быть заполнен полностью.

---

Первый ряд тумбы дымохода.

Первый ряд дымовой трубы.

В первом ряду тумбы выпускаем 3 кирпича на 6,5 см. Таким образом создаём площадку для дальнейшего уширения.

Два крайних кирпича ставим целыми, средний трёхчетвёрка (18.5 см.). Остальные кирпичи ставим как обычно, без расширения.

---

Второй ряд тумбы.

Второй ряд над выдрой дымовой трубы.

Во втором ряду начинаем расширяться в боковые стороны. Вперёд больше не расширяем.

Ставим два целых кирпича опирая их на расширение пятого ряда.

Если до этого всё было сделано правильно, то расширение будет по 6,5 см вправо и влево. Остальные кирпичи в ряду ставим как обычно, без расширения.

Не забывайте про горизонтальный уровень.



Из за наклона кровли очень сложно визуально контролировать ровность кладки.

Я всегда проверяю уровнем каждый кирпич, так надёжнее.

---

Третий, четвёртый и пятый ряд над выдрой.

Четвёртый ряд тумбы дымохода.

Эти ряды не сложные. Здесь уже будет на что опирать выступающие кирпичи.

Возможно, для более правильного угла вам нужно будет поставить кирпичи не так как сделано в моём примере.

Например, если вы поставите на втором ряду не трёхчетвёрку, а целый кирпич, то угол выдры уменьшится.

Таким образом подгоняем кладку под нужный вам угол кровли.

При этом изменится и количество рядов. Чем меньше угол кровли тем меньше рядов тумбы.

---

Завершающий ряд тумбы дымохода.

Последний ряд тумбы дымохода.

[ads-pc-1]
[ads-mob-1]

В последнем ряду тумбы нужно выпустить уширение на заднюю сторону (к коньку).

Для уширения, здесь, я использую трёхчетвёрки и два целых кирпича.

Обратите внимание. Во всех рядах тумбы необходимо наполнять внутреннюю часть четвертинками, таким образом сохраняя изначальное сечение дымохода.

---

Труба выше тумбы.

Над тумбой возвращаемся на обычный размер трубы и продолжаем кладку до нужной нам высоты.

О необходимой высоте дымохода читай здесь: vysota-dymovoj-truby

---

Защита тумбы.

После завершения кладки делаем на тумбе скат для воды.

Для этого можно использовать цементно песчаную смесь на которой клали дымоход.

Отмазываем цементно песчаной смесью скат под углом не менее 45 градусов.

После эту отмазку железним (втираем в чуть пристывшую смесь чистый цемент).

Так же, вместо цемента, можно использовать морозостойкий герметик.

Кладка закончена.

---

Но это ещё не всё.

Кирпичная кладка завершена, но работа для меня ещё не окончена.

Здесь нужно ещё сделать цветную расшивку.

А фартуки я смогу поставить когда дом поднимут на планируемую высоту.

Пошёл ставить колпак дымохода.

Смотри небольшое видео про эту печь.

Неопытный каменщик может допустить ошибку при восстановлении дымохода

Есть много причин, по которым ремонт дымохода может пойти не так. Ремонт дымохода требует обширной подготовки и опыта. Нас вызвали для устранения проблем с дымоходом, созданных неопытными каменщиками на протяжении многих лет, когда мы обслуживали жителей Буффало, штат Нью-Йорк, и его окрестностей. К сожалению, работа каменщика-любителя может поставить под угрозу целостность вашего дымохода или привести к протечке дымохода. Мы составили этот список распространенных ошибок, чтобы помочь распознать качественный ремонт дымохода.

Устранение проблем с поверхностью

Ремонт поверхности вместо устранения основной проблемы — одна из самых распространенных ошибок, которую допускают домашние мастера при решении проблем с дымоходом. Выявление основной причины утечки дымохода или другой проблемы с дымоходом может быть затруднено, особенно если у вас нет подготовки и опыта в осмотре и ремонте дымохода. Но изучение того, как он развивался, является важным шагом. В противном случае вам придется платить дважды или больше за устранение одних и тех же проблем.

Неправильно установленная обшивка

Неправильно установленная обшивка является основной причиной протечки дымохода. Обшивка играет жизненно важную роль в защите не только дымохода, но и всего дома от повреждения водой. Это особый тип кровельного материала, сделанный из листового металла или смолистого вещества, который устанавливается вокруг основания дымохода. Он перекрывает зазор между дымоходом и крышей. При правильной установке создает водонепроницаемый барьер у основания дымохода.

Перед установкой новой прошивки следует полностью удалить старую. Затем новый оклад должен быть установлен слоями внахлест, которые герметизируются.

Неправильное применение гидроизоляционного герметика

Кирпичи и раствор необходимо обработать гидроизоляционным герметиком. В противном случае кладка может впитать влагу, как губка. Зимой, когда эта влага замерзает и оттаивает, ваши кирпичи и раствор будут портиться из-за напряжения расширения и сжатия. Гидроизоляционный герметик может предотвратить эту проблему при правильном применении.

Нанесение гидроизоляционного герметика на кирпичную кладку требует другой техники, чем покраска. Если он применяется неправильно, он может задерживать влагу в кладке, что может привести к повреждению в будущем.

Начало работы без очистки

Перед повторной укладкой (ремонтом растворных швов) кирпичи следует очистить. Удаление грязи и мусора является важным шагом для обеспечения сцепления нового раствора с кирпичами. Если ремонтируемая область не очищена, новый раствор, скорее всего, преждевременно растрескается или раскрошится.

Неправильный раствор

Раствор, выбранный для ремонта дымохода, должен соответствовать существующему раствору. Если у вас старый исторический дом, специалист по ремонту дымоходов должен использовать более старый тип раствора, более мягкий и на основе извести. Если у вас есть новый дымоход, они должны использовать новый вид раствора. В противном случае дымоход может рассыпаться из-за смешения несовместимых видов раствора.

Плохой кирпичный шов

Неопытные каменщики склонны либо оставлять зазоры в растворе, которые могут ослабить кирпичную кладку, либо накладывать раствор слишком толсто. Если постельный шов слишком толстый, прочность кирпичей снижается. Нанесение соответствующего количества раствора для создания прочной кирпичной кладки требует обучения и практики.

Невыровненная кирпичная кладка

Правильная укладка кирпичей имеет важное значение для строительства прочного и долговечного кирпичного дымохода. К сожалению, неопытные каменщики часто не могут правильно выровнять кирпичи, что приводит к необходимости чинить неустойчивый дымоход со значительными повреждениями.

Теперь вы знаете семь самых распространенных ошибок при ремонте каменных дымоходов. Любая из этих ошибок может привести к будущему ремонту дымохода. Мы понимаем обеспокоенность многих домовладельцев стоимостью проекта восстановления дымохода. Но если вы срежете углы, наняв неопытного каменщика или попробовав ремонт дымохода своими руками, в конечном итоге это может стоить вам больше денег в долгосрочной перспективе. Сертифицированные специалисты по ремонту дымоходов компании Felgemacher Masonry & Chimney имеют подготовку и опыт, чтобы выполнить любую работу по восстановлению дымохода с первого раза. Если вам нужна реставрация или ремонт дымохода в Буффало, штат Нью-Йорк, Рочестере, штат Нью-Йорк, или его окрестностях, позвоните нам!
