Печка на отработке из газового баллона чертежи

Особенности печей из газового баллона

Для поддержания горения в самодельном отопительном устройстве не нужно создавать условия, при которых бы воздух подавался принудительно. В то же время с целью предотвращения аварийной ситуации и обеспечения безопасного нагревания баллона водяной контур необходимо установить на уровне высоты источника горения, расположенного внутри агрегата.

Изготавливаем печь из баллона своими руками

Многие домашние умельцы наверняка могут посоветовать вам несколько способов создания из пустого баллона эффективного отопительного прибора. Мы же рассмотрим только один вариант.

Прежде чем приступить к творческому процессу, рекомендуем заранее приобрести все необходимые инструменты и материалы. Итак, вам потребуются:

• сварочный аппарат;
• болгарка;
• дрель;
• пустой отработанный баллон объемом 50 л из-под газа либо другого летучего вещества; главное, чтобы толщина стенок резервуара составляла не более 15 мм; в противном случае это может привести к замедлению процессов нагревания прибора и испарения отработки; кипение масла происходит при показателях, достигающих 300 °C; в связи с этим температура в камере сгорания повышается до 600 °C;
• трубы для дымоходов толщиной до 3 мм;
• трубы для обустройства горелки;
• стальные листы, из которых будет изготовлена емкость для топлива;
• металлические уголки для ножек агрегата.

Подготовив все необходимое, предлагаем приступить непосредственно к процессу создания отопительного прибора:

1. Тщательная промывка баллона обеспечит отсутствие запаха газа, так называемого одоранта.
2. Ровно поставить отметки для среза получится, если емкость доверху наполнить водой или наполовину закопать в землю.
3. С помощью болгарки по отмеченным линиям необходимо произвести срез верха баллона.
4. К нижней части резервуара, которая будет использоваться в качестве камеры горения, следует приварить ножки, заранее вырезанные из металлических уголков.
5. От верхней точки баллона, установленного в вертикальном положении, следует отмерять 13 см, затем вырезать отверстие для вытяжки.
6. В образованный проем нужно вставить четырехметровую ровную дымоходную трубу диаметром 10 см и просверлить в ней отверстие, которое необходимо прикрыть пластиной. Это нужно для обеспечения контроля притока воздуха.
7. Отступив 10 см от того места, где проводилась сварка, требуется выполнить сверление дрелью. Для этого нужно взять режущий инструмент толщиной 3 мм. Через промежуток в полсантиметра выполняются еще 10-12 отверстий. Последнее сверление нужно произвести на расстоянии не выше 50 см от сварных элементов.
8. Для горизонтальной вставки трубы диаметром до 7 см нужно вырезать проем и прикрепить дымоход с помощью специального аппарата.
9. В верхней отрезанной части баллона делается отверстие для заливки предварительно очищенного масла. Здесь же устраивается поднос, на котором можно будет подогреть кружку воды.

Вот и все, печь на отработанном масле из баллона готова к использованию. В процессе эксплуатации агрегата не забывайте о правилах пожарной безопасности.

Помните, что неочищенное масло может стать причиной возникновения аварийной ситуации. Не следует использовать керосин или добавлять жидкое топливо во время работы печи. Заполнение маслом должно происходить всего лишь на 2/3 части резервуара.

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Масляная печка может быть изготовлена из газового баллона

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

• в результате горения машинного масла не образуется копоть и гарь;
• прибор пожаробезопасен, так как горит не само масло, а его пары;
• сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

• перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
• отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

• конструкции из металлической трубы или газового баллона;
• устройства с дополнительной подачей воздуха;
• отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

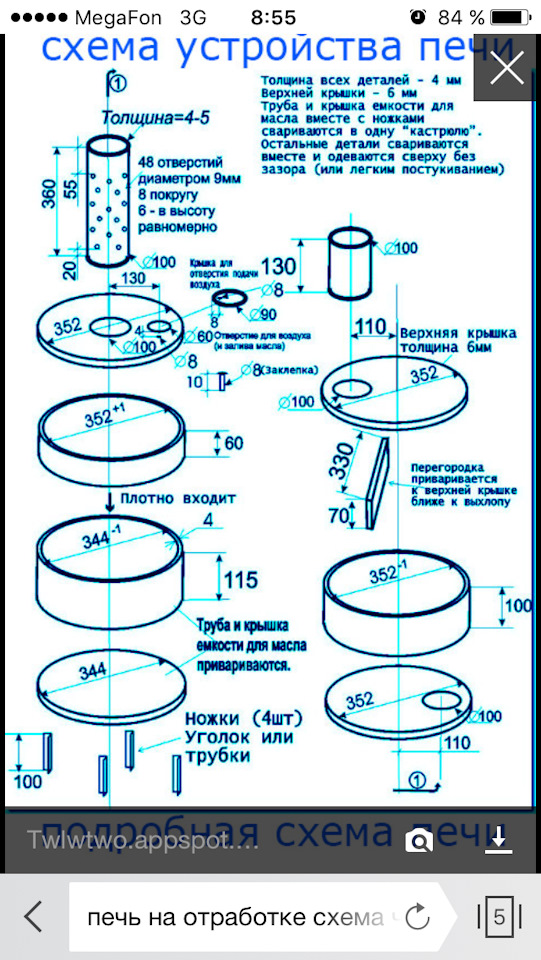

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:

Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

• Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
• Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
• Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

• Не рекомендуется заливать печь водой для погашения пламени.

Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

• первую камеру с отверстием для воздуха и доливания топлива;
• вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
• третью, верхнюю камеру для дымообразования и дожигания остатков газов.

Чертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

• сварочный аппарат для дуговой сварки;
• дрель, рулетка, строительный уровень, болгарка;
• трубы для дымохода и горелки;
• баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

• К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
• Корпус разрезается в соответствии со схемой.
• Высверливается вход для радиатора, и устанавливаются труба.
• Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки

Чертёж отопителя на основе газовой плиты

Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

• Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
• Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
• Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Самодельные отопители на отработке менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.

Отапливать всевозможные техпомещения, частные гаражи, небольшие автомастерские можно при помощи различных агрегатов. При желании простейшую конструкцию для нагрева нежилых объектов реально сделать самому, используя старый баллон из-под газа.

Сейчас нестандартные отопительные приспособления, сделанные своими руками, применяются многими домашними умельцами. Одним из самых интересных, простых в изготовлении, надежных и дешевых в эксплуатации является самодельный агрегат, использующий в качестве топлива отработанное масло. Его можно буквально за пару часов соорудить из газового баллона. Такой котел имеет простую конструкцию и принцип работы.

Печка на отработке, сооруженная из газового баллона располагает двумя отсеками. В них происходит сжигание топлива. Причем такой процесс выполняется дважды. Сначала наблюдается прямое сгорание отработанного масла (в первом отсеке). Это приводит к появлению паров горючей смеси. Они отправляются во второе отделение самодельного котла. Там происходит их соединение с воздухом, в результате чего появляется горючий высококонцентрированный состав. При его сжигании образуется огромное количество тепла, которое способно обогреть достаточно большую площадь помещения.

Печка на отработке из газового баллона проста и недорога в эксплуатации

Агрегаты из газового баллона обладают множеством достоинств. Стоимость их сборки и эксплуатации минимальная. Вы можете использовать любой старый газовый баллон, который валяется где-нибудь в гараже не один десяток лет. А отработку несложно приобрести в ближайшем автосервисе. Стоит она копейки. Здесь главное не применять чересчур загрязненное масло, так как в этом случае показатель полезного действия печки снизится, а сложность ее обслуживания (чистки) увеличится.

Другие преимущества котлов на отработке:

• Безотказная конструкция. В готовом агрегате, по сути, нечему ломаться.
• Полная автономность. Не нужно подключать печь к электрической сети либо иным источникам энергии.
• Малый расход горючего. Агрегат, сделанный из баллона на 50 л, потребляет за час не более 2 л отработанного масла.
• Отсутствие копоти и гари, неприятного запаха при эксплуатации устройства.
• Универсальность. Интересующие нас печи подходят для любых нежилых объектов, будь то автогараж, хозяйственное либо производственное помещение, частный парник либо теплица.

Немаловажно и то, что печь из баллона прекращает свою работу сразу же после сгорания топлива (прекращения его подачи в отсек для сжигания).

Мы подробно рассказали о плюсах применения самодельных котлов, функционирующих на отработанном масле. Не забудем рассказать и о недостатках подобных конструкций. Прежде всего, они считаются пожароопасными. Печи из баллонов имеют открытые отверстия, через которые огонь может за считанные секунды распространиться по отапливаемому объекту. Этот факт обуславливает необходимость постоянного контроля работы агрегата. Бросать его без присмотра, когда отработка подается в печь, категорически запрещено.

Главный недостаток котла на отработке – пожароопасность

Следующий минус конструкции – объективно сильный шум. Агрегат работает по-настоящему громко. Далеко не каждый человек готов терпеть такие неудобства. Также после каждого использования печи ее топочные камеры приходится очищать. Аналогичную процедуру нужно выполнять и с дымоходом. Он является обязательной частью самодельного котла на отработанном масле. Дымоход, кстати сказать, приходится делать достаточно высоким (не менее 4 м). Если соорудить дымовой тракт меньших размеров, риск отравления угарными газами повышается в несколько раз.

Масло, предназначенное для сжигания в печи, необходимо хранить в специальных условиях. Его нельзя оставлять под солнечными лучами. Также запрещено хранить его при отрицательных температурах. Отработка замерзает даже при незначительных минусах и становится абсолютно бесполезной. После размораживания использовать ее в качестве горючего нельзя.

С маслом связан и еще один серьезный недостаток описываемых печек. Отработку требуется в обязательном порядке очищать. Если применять неочищенное масло, форсунки агрегата быстро засорятся. Это вполне может стать причиной взрыва баллона. Некоторые домашние умельцы говорят, что их самодельные отопительные котлы работают на неочищенной отработке. Возможно, агрегат и сможет обогревать помещение на таком масле. Но вот эффективность его работы, поверьте, будет минимальной.

Все чертежи, по которым можно сделать печь на отработке, примерно одинаковы. Ниже мы приводим схему простого отопительного агрегата. Именно по ней мы и будем изготавливать самодельное устройство.

На чертеже показаны все элементы нашего котла. Основу конструкции составляет газовый баллон (позиция 1). Печь также снабжается:

• Трубой с перфорацией (2). Она выполняет функцию приспособления для отвода сгорающих газов. Толщина стенок трубы должна равняться 4–5 мм, сечение – 10 см.
• Еще одно трубой из стали (3) с параметрами, указанными выше. Она играет роль теплообменника.
• Стальным листом (4), который служит перегородкой между двумя отсеками конструкции (в одном масло сгорает, во втором испаряется).
• Козырьком из металла (5). Лучше всего делать его из 4-мллиметровой по толщине стали. Козырек обеспечивает максимальную эффективность подогрева трубы.
• Чашей испарителя (6). Этот элемент проще всего изготовить из тормозного диска с любого легкового автомобиля.
• Полудюймовой водопроводной трубой (8). По ней в камеру сгорания подается отработанное масло. Этот процесс контролируется посредством шарового сантехнического крана (9), используемого как вентиль.
• Маслобаком (11). Он представляет собой специальную емкость для хранения топлива. Под бак желательно приспособить любой ненужный баллон, который оснащен игольчатым встроенным вентилем.

Также в конструкции печи имеется канальный вентилятор (13), соединительный элемент – муфта (7), завихритель воздуха (12), свариваемого из равнополочных уголков (ширина полки – 5 см) и приспособления для подачи горючего (10). В качестве последнего допускается использовать подходящую трубу (гибкую) из огнеупорного материала либо прочный шланг.

Подготавливаем все нужные детали и приступаем к сборке печки на отработке. Перед началом основных работ следует полностью освободить баллон от имеющегося в нем конденсата и остатков газа. Совет. Проверить качество выполненной работы просто. Намажьте выход вентиля (отверстие на его конце) концентрированным составом, используемым для мытья посуды, либо обычным мылом. Откройте краник. Если в баллоне не осталось конденсата и газа, на выходном отверстии не будут появляться пузырьки пены. Это означает, что вы все сделали правильно.

Первым делом демонтируется вентиль

Демонтируем вентиль с баллона. Если у вас емкость из-под газа с несъемным краником, придется повозиться. Электродрелью сверлим отверстие в днище. А затем выкручиваем вентиль. Обратите внимание! Специалисты советуют выполнять эту операцию очень аккуратно. Даже если вы уверены, что весь горючий состав вышел из баллона, все равно присутствует некоторая вероятность взрыва емкости. Не прижимаете электроинструмент с чрезмерным усилием. Еще лучше – поливайте сверло обыкновенной водой в процессе проделывания дыры в днище. Тогда риск взрыва будет нулевым. После демонтажа вентиля наполняем баллон водой до верха и ждем пару минут, пока она вся не выйдет.

Теперь вырезаем на газовом баллоне два окошка. Высота первого (нижнего) – 20 см, второго (верхнего) – 40. Ширина проемов – треть от сечения используемого баллона. Между вырезанными окошками должна остаться перемычка. Ее высота – 5–7 см. Мы получили полноценный отсек для горения топлива. В нее, к слову, при желании можно закладывать даже уголь и дрова.

Следующий шаг – изготовление приспособления, которое станет отделять теплообменник от камеры сжигания масла. Разделитель мы сделаем из стального 4-миллиметрового по толщине листа. Вырезаем из него круг диаметром, соответствующим сечению 50-литровой газовой емкости. Это еще не все. В центральной части сделанной заготовки снова вырезаем круг (необходим для монтажа горелки). Его диаметр – 10 см.

Саму горелку изготавливаем из трубы высотой 20 и сечением 10 мм. В готовом изделии необходимо будет сделать перфорацию – просверлить несколько 1,5–2-сантиметровых отверстий. С последних обязательно удаляются все заусенцы. Если не выполнить зачистку, копоть в процессе эксплуатации печи будет постоянно оседать на отверстия. Это станет причиной сужения их сечения, что с течением времени приведет к существенному снижению эффективности функционирования самодельного отопительного агрегата.

Надеваем на сделанную по всем правилам горелку мембрану. Строго по центру привариваете последнюю. Затем устанавливаете в баллон всю заготовку и надежно соединяете ее сваркой по периметру. Совет. Трубу можно приварить по нижней части разделителя камер. Тогда появится возможность загружать в печку специальные гранулы и брикеты, а также опилки и иное твердое топливо.

Чашу испарителя делаем из тормозного диска или из любого металлического изделия с высоким показателем жаростойкости. Выбирайте материал, который не боится повышенных температур и их резких перепадов. После этого завариваем крышку и дно. Не забудьте оставить проем, в который будет заливаться отработка. Желательно немного усовершенствовать эту часть печи. Упростить процесс заливки топлива несложно. Достаточно приварить под 40-градусным углом невысокую трубку к крышке, а потом обрезать конец трубного изделия, чтобы получить своеобразный носик. Через него наполнять печку маслом будет ощутимо легче.

Чашу испарителя можно сделать из тормозного диска

Если установить на трубу шаровой вентиль, агрегат станет намного безопаснее в эксплуатации. При возникновении каких-либо проблем с баком вы сможете быстро перекрыть подачу отработанного масла.

Теплообменник сооружаем из 10-сантиметровой по сечению трубы. В корпус отопительного устройства помещаем ее четко по горизонтали. На торец теплообменника рекомендуется дополнительно смонтировать металлический экран (привариваем лист стали к трубе). За счет этого приспособления показатель нагрева системы и ее полезного действия ощутимо увеличится.

Печь готова. Нужно только подсоединить к ней дымоход. Берем трубу длиной 4–6 м. В нижней ее части вырезаем отверстие сечением около 6 см. Привариваем к нему кусок (2–2,5 м) еще одной трубы. Она по отношению к напольной поверхности располагается параллельно. Осталось приварить вертикальную часть дымохода, монтируемую снаружи помещения, к короткой трубе.

Совет. Сделайте на короткой дымоотводящей трубе еще одно 6–7-сантиметровое отверстие и прикройте его металлической пластиной. Такое нехитрое приспособление позволит настраивать интенсивность, с которой воздух будет заходить в печь. А это в свою очередь даст возможность регулировать скорость сгорания отработки. Также нужно приварить железные ножки к нижней части сделанной нами печки. Их легко изготовить из металлических уголков.

Мы уже отмечали, что интересующая нас конструкция, используемая для обогрева нежилых объектов, относится к группе пожароопасного оборудования. Если вы не хотите столкнуться с серьезными проблемами при использовании самодельного котла на отработке, придерживайтесь следующих правил:

• В помещении, где стоит агрегат, не должно быть сквозняков. Свободно гуляющий по объекту ветер может стать причиной того, что огонь вырвется из печи через имеющиеся отверстия.
• Стационарный котел из газового баллона необходимо устанавливать исключительно на металлические плиты, огнеупорную плитку, бетонное либо цементное основание.
• После работы печь обязательно чистится. Сам баллон следует очищать после каждого сеанса протопки. Из дымохода сажу и копоть удаляйте хотя бы раз в 5–7 суток. Если печка активно используется каждый день, дымоотводящий тракт также нужно чистить ежедневно.
• Все конструкции, изделия, материалы, предметы, которые склонны к быстрому воспламенению, обязаны располагаться от печи на дистанции не менее 4–5 м.

Последняя рекомендация. Не наливайте отработанное масло в отсек для сгорания под завязку. Максимально допустимо заполнение этой камеры – 2/3 от ее объема. При правильной эксплуатации агрегат на отработке, сделанный из газового баллона, будет служить вам долго и эффективно.

Котел на отработанном масле с водяным контуром своими руками

Печи, сжигающие жидкое топливо, известны ещё с начала прошлого века. Правда, тогда они служили в основном для нужд промышленности. В быту же агрегаты, работающие на дизеле или мазуте, получили широкое распространение в 60–80 годы. Именно в то время продукты нефтепереработки можно было покупать за копейки или же вообще доставать бесплатно. Несмотря на значительное подорожание энергоносителей, так же дёшево отапливать свой дом можно и сейчас. Можно сказать, что горючее для этого лежит просто под ногами, а точнее, на каждом автосервисе. Слитое отработанное масло горит не хуже дизтоплива, к тому же владельцы мастерских отдают его практически даром. Кстати, котёл для его сжигания необязательно покупать. Простой и надёжный агрегат с водяным контуром можно построить своими руками, используя материалы, которые найдутся у каждого хозяина.

Устройство и принцип действия котла, использующего отработанное масло

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива

В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.

Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.

Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции

Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.

Читайте также нашу статью об изготовлении печки-буржуйки на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

• бытовые печи;
• водонагревательные агрегаты;
• отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.

Обратите внимание на материал, в котором рассматриваются варианты обогревателей для гаража: https://aqua-rmnt.com/otoplenie/bani-i-garazh/kakoj-obogrevatel-luchshe-dlya-garazha.html.

Изготовление котла, работающего на отработанном топливе

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи отопительных агрегатов

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

Двухобъёмный

Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.

Чертёж двухобъёмного котла с прямоугольными рабочими камерами

Чертёж цилиндрического двухобъёмного котла

Нижний отсек одновременно является ёмкостью для горючего, испарителем и зоной первичного горения. Для заливки топлива, розжига и регулирования притока воздуха на его верхней плоскости вырезано отверстие, которое можно полностью или частично перекрывать при помощи лючка поворотного типа. Снизу печка оборудована ножками, которые обеспечивают устойчивость конструкции и создают зазор между её днищем и полом.

Схема котла с открытой камерой сгорания

В верхнюю плоскость топочного отсека вварена труба с отверстиями. Этот полый цилиндр представляет собой дожигающую камеру. В ней происходит пиролизное разложение и сгорание испаряющегося топлива (вторичное дожигание). На верхнем срезе перфорированной трубы смонтирована практически такая же ёмкость, как и снизу. Перегородка, которая разделяет её внутреннее пространство на две зоны, снижает скорость продуктов горения и обеспечивает полноту их окисления соединениями азота. Кроме того, верхняя камера является ещё и теплообменником, который работает как инфракрасный и конвекционный нагреватель.

Смонтированная на верхнем модуле дымовая труба создаёт необходимую тягу и отводит остаточные продукты сгорания наружу. Чтобы обезопасить процесс доливки отработки в нижний бачок, к нему приваривают трубку, соединённую с отдельной ёмкостью. Залитое в печку масло поджигают при помощи ветоши, смоченной в бензине или керосине. После этого лючком регулируют приток воздуха в зону первичного горения.

Установив на вертикальной трубе водяную рубашку или контур, получают котёл, который можно с успехом использовать в системах отопления или горячего водоснабжения. При этом важно оставить зазор до перфорированного цилиндра не менее 50–70 мм, чтобы обеспечить свободный приток воздуха в зону вторичного горения.

С пламенной чашей

Чертёж простого котла с пламенной чашей приведён ниже. Его размеры обеспечивают тепловую мощность около 15 кВт. При этом требуется не более 1.5 литра использованного автомобильного масла в час. Воздух в зону горения поступает с помощью небольшого вентилятора или турбины. Подача отработанного топлива происходит порционно, для чего бак с маслом оснащается вентилем, которым можно регулировать количество горючего или полностью прекратить его подачу.

Чертёж котла с пламенной чашей

Для дожигания паров отработки центральная труба оснащается системой отверстий и прорезей. Благодаря такой конструкции, вокруг пламенной чаши происходят такие же процессы, как и в двухобъёмной печи. Горючие газы удаляются через дымоход, установленный в верхней части камеры сгорания. При его обустройстве следует избегать резких поворотов и углов, а высота дымовой трубы должна составлять не менее 4 м. Это обеспечит тягу, достаточную для удаления продуктов горения и обеспечит безопасную эксплуатацию отопительного агрегата.

Схема котла, изготовленного из газового баллона

Печь с пламенной чашей представляет собой закрытое устройство с принудительной подачей воздуха. Это способствует безопасности эксплуатации, а также даёт возможность легко и просто обустроить водяную рубашку. На схеме показан рабочий проект описанного выше котла, в качестве корпуса которого можно использовать бытовой газовый баллон.

Необходимые материалы

Для изготовления водяного отопительного котла с пламенной чашей понадобится не только ёмкость для изготовления корпуса, но и другие материалы (позиции на представленной выше схеме и в списке соответствуют друг другу).

1. Пропановый баллон объёмом 50 литров.
2. Металлическая труба Ø100 мм толщиной 2–3 мм для изготовления дымовой трубы.
3. Железная труба Ø100 мм толщиной 5–6 мм, которая понадобится, чтобы сделать горелку.
4. Стальной лист толщиной не менее 5 мм для разделения камеры сгорания и испарительной зоны.
5. Металлический лист толщиной 3–4 мм для изготовления козырька, предназначенного для снижения скорости газов.
6. Тормозной диск диаметром не менее 20 см от любого автомобиля.
7. Соединительная муфта (та же 100-мм труба, только разрезанная по всей длине) длиной 100 мм.
8. Стальная труба Ø15 мм для подачи масла к чаше.
9. Шаровой кран размером ½ дюйма.
10. Топливный шланг из маслостойкого огнеупорного материала.
11. Бак для отработки любого типа.
12. Уголок или стальной профиль для изготовления ножек.
13. Крышка из стали толщиной 4–5 мм.
14. Стальной лист толщиной не менее 3 мм для изготовления водяной рубашки.
15. Патрубки с резьбой Ø2˝ для присоединения котла к системе отопления.

Не забудьте и о том, что для защиты от коррозии и улучшения внешнего вида котёл необходимо будет покрасить, поэтому купите преобразователь ржавчины, грунтовку, растворитель и эмаль для работы по металлу. Кроме того, для герметизации соединений понадобятся уплотнительные материалы — сантехнический лён и специальная паста.

Форма, толщина и размеры газового баллона делают его отличной заготовкой для изготовления котла на отработке

Инструменты для работы

В процессе работы над котлом понадобится разнообразный электрический и ручной слесарный инструмент. Вот список того, что потребуется достать из закромов, приобрести, или занять у друзей:

• сварочный аппарат — лучше всего использовать трансформаторный агрегат постоянного тока или инвертор, поскольку предъявляются высокие требования к качеству сварных швов;
• электрическая дрель и набор свёрл для работы по металлу;
• угловая шлифовальная машина и два диска — отрезной и зачистной. Разумеется, эти расходники должны предназначаться для резки стали;
• плашки для нарезания резьбы на трубах;
• электрический наждак;
• ключ газовый;
• рулетка;
• металлическая линейка;
• чертилка из высокоуглеродистой стали для разметки деталей перед их порезкой.

Поскольку придётся сверлить большое количество отверстий, обязательно надо подготовить ёмкость с водой для охлаждения инструмента. Кроме того, надо обеспечить безопасность сварочных работ, поэтому нелишне будет запастись огнетушителем.

Вам также может быть интересен материал, в котором описан процесс изготовления печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html

Инструкция по изготовлению котла на отработке своими руками

1. Поскольку даже в пустом газовом баллоне может оставаться взрывоопасная смесь из паров пропана и воздуха, резать его болгаркой или сверлить можно только после полного опорожнения. Для этого необходимо газовым ключом отвернуть и снять вентиль. Затем ёмкость переворачивают вверх тормашками и сливают конденсат. Учтите, что эта жидкость отлично горит и обладает чрезвычайно едким запахом, поэтому работайте очень аккуратно. После вытекания жидкости заготовку возвращают в исходное положение и через верхнее отверстие наполняют водой — она полностью вытеснит остатки газа. После этого жидкость можно слить и проводить любые работы, не опасаясь возгорания или взрыва.
2. При помощи угловой шлифмашины в баллоне вырезают проёмы шириной в треть диаметра. Если мерить по окружности, то их длина равняется 315 мм. Высота нижнего окна — 200 мм, а верхнего — 400 мм. Между проёмами необходимо оставить перемычку шириной 50 мм. Работу надо выполнять аккуратно, не допуская смещения диска, поскольку вырезанные металлические сектора пойдут на изготовления люков.

   Подготовленные проёмы

   Обратите внимание! Увеличенный размер верхнего окна нужен для того, чтобы в случае необходимости перевести котёл на твёрдое топливо. Если же такой необходимости нет, то будет достаточно нижнего проёма. К слову, в этом случае облегчается монтаж кожуха водяной рубашки.

3. К люку, который получился при формировании проёма теплообменника, приваривают петли и задвижку, после чего деталь возвращают на место.
4. Из 4 мм стального листа по внутреннему диаметру баллона, который равняется 295 мм, вырезают кольцо. Отверстие, которое в нём надо сделать, должно соответствовать внешнему диаметру трубы для изготовления горелки (в нашем случае — 100 мм). Этот элемент послужит перегородкой между зоной горения и теплообменником.

   Изготовление перегородки и её подгонка по месту

5. От стальной толстостенной трубы Ø 100 мм отрезают заготовку длиной 200 мм.
6. В нижней части детали делают сверления Ø12 мм на высоту 95 мм. Расстояния между отверстиями не должны превышать 40 мм — это позволит равномернее распределить поток газа на выходе из горелки.

   Отверстия в горелке должны обеспечивать равномерный поток горящих газов во всех направлениях

   Если кромки отверстий тщательно обработать напильником, то это даст возможность длительное время обходиться без их чистки. Эта особенность связана с уменьшением шероховатости — частичкам сажи и грязи попросту не будет за что зацепиться.

7. На горелку устанавливают вырезанное ранее кольцо и приваривают его непосредственно над отверстиями.

   Установка перегородки на горелку

8. Перегородку устанавливают между проёмами, на уровне верхнего среза камеры сгорания. Таким образом, в нижней части теплообменника будет сформирована ступенька, необходимая для удержания золы в случае работы котла на дровах.

   Монтаж узла, разделяющего камеру сгорания и теплообменик

9. Для изготовления чаши-испарителя можно использовать любую толстостенную ёмкость, желательно из жаропрочных сплавов. Как нельзя лучше для этих целей подходят чугунные тормозные диски от легковых автомобилей. Технологические отверстия в заготовке надо заварить. Для этого из стального листа вырезают две круглых детали, одна из которых будет дном, а вторая — колпаком. В крышке прорезают отверстие под соединительную муфту и окно для подачи отработки.

   Отверстия в тормозном диске необходимо заглушить

10. 150 мм отрезок стальной трубы разрезают «болгаркой» вдоль, после чего немного раздвигают стенки, увеличивая щель до 4–5 мм. Это позволит снимать чашу для очистки от остатков сгоревшего топлива.

    Чаша с приваренным днищем

11. К автомобильному диску приваривают днище, крышку и муфту, после чего узел устанавливают на горелку.

    Муфта обеспечивает плотное присоединение чаши к горелке

12. Из стального листа вырезают полосу размерами 400х640 мм, два полукольца с наружным диаметром 305 мм и внутренним — 299 мм и две полоски шириной 30 мм. С их помощью вокруг баллона формируют кожух водяной рубашки, обваривая всё сплошным швом.

    Монтаж водяной рубашки

13. В верхней и нижней части кожуха прорезают круглые отверстия диаметром не менее 40 мм и при помощи сварки монтируют патрубки подачи и отвода теплоносителя.
14. Изготавливают крышку котла, в которую врезают дымовую трубу. Устанавливают крышку на котёл.
15. В боковой стенке баллона делают отверстие, в которое под углом вводят трубу для горючего. Её нижний край срезают под углом, после чего получившийся излив устанавливают над окном подачи масла. После регулировки длины вылета, топливную магистраль необходимо приварить к котлу.

    Установка топливной магистрали

16. Нарезав на трубе для отработки резьбу, монтируют шаровой кран и присоединяют бачок для горючего.

    Чтобы подсоединить к трубе шаровой кран, на ней нарезают резьбу

Выполнять проверку работоспособности котла можно не дожидаясь врезки в отопительную систему. Для этого в топливную ёмкость наливают отработку и открывают шаровой кран, пока масло не распределится тонким слоем по днищу диска. Сверху наливают небольшое количество керосина и поджигают. Подачу горючего регулируют, ориентируясь по скорости его вытекания и уровню в топочной чаше.

Видео: Изготовление отопительного котла из газового баллона

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Учитывая высокую опасность отопления жидким горючим, монтаж котла лучше всего выполнять в отдельном помещении с хорошей вентиляцией. Подиум под агрегат бетонируют или укрывают металлическим листом, который будет выступать за его контуры не менее чем на 1 метр. После установки котёл выравнивают по отвесу и только после этого приступают к подключению.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Выполняя подключение котла, на обратной и подающей магистрали устанавливают запорные вентили. Это даст возможность снять агрегат для ремонта без необходимости удаления теплоносителя из системы.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Несмотря на все минусы, в любом случае включение котлов в каскад способствует повышению надёжности системы. Если же учитывать, что один из агрегатов будет периодически или регулярно работать на отработанном автомобильном масле, то это позволит ещё и неплохо сэкономить.

Видео: Автоматизированная работа агрегата с водяным контуром

Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые – техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

схема, устройство, чертежи масляной печки

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Какие печи можно соорудить самостоятельно по чертежам

Печка на отработанном масле с водяным контуром может иметь различную конструкцию:

Печь круглой формы, сваренная из стального листа. Топливный бак совмещается с камерой сгорания. Камера дожига представляет собой перфорированную трубу и верхнюю камеру, оснащённую разделительной перегородкой, рассекающей пламя. В крышке нижней камеры вырезают отверстие, куда заливают отработку, туда же будет поступать и воздух. Принцип такой: чем шире открыта заслонка, тем лучше будет гореть масло.
Печь из двух бочек. В одной (нижней) располагается бак для топлива, имеется отверстие для его загрузки. Верхняя камера сгорания состоит из трубы, которая проходит сквозь верхнюю бочку, наполненную водой. В ней имеются штуцеры для подачи воды-теплоносителя. Внешне модель очень похожа на самовар

Её корпус раскаляется достаточно сильно, поэтому обращаться с печью нужно осторожно. Устанавливают такой «самовар» только в тех помещениях, где исключено случайное прикасание к корпусу людей или животных

В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора.
Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу.
Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

Размеры могут быть разными. Но местоположение главных узлов неизменно.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Несколько рекомендаций по эксплуатации самодельной конструкции

Агрегат на отработанном масле запрещается устанавливать около предметов и смесей, которые относятся к легковоспламеняющимся, а также на сквозняке. Самодельные печи должны иметь полностью герметичный дымоход, вокруг них обязательно делают свободное пространство (как минимум 50 см во все стороны). Следите за тем, чтобы в отработку, подаваемую в чудо-прибор, не попадала вода. Если такое произойдет, топливо будет выплескиваться из трубы (точнее из отверстий в ней).

Нагрев отработки происходит очень быстро. Вам требуется залить резервуар (емкость из листов стали либо баллон) на 2/3 его длины, затем добавить около 25 грамм растворителя или бензина и поджечь через отверстие для подачи масла получившуюся смесь. Розжиг лучше всего производить посредством горящего фитилька, который прикручивается к длинной проволоке.

Постоянно контролируйте работу агрегата. Регулируйте интенсивность горения масла пластинкой. Без присмотра работающую установку оставлять нельзя ни в коем случае!

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

• в результате горения машинного масла не образуется копоть и гарь;
• прибор пожаробезопасен, так как горит не само масло, а его пары;
• сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Минусы использования отработки:

• перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
• отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

История появления масляной печки

История происхождения масляной печки уходит своими корнями в далекие 60-е годы прошлого столетия, когда должность президента Советского Союза занимал Никита Сергеевич Хрущев. Как известно, именно этот человек открыл людям возможность покупать собственные автомобили, осуществил массовый запуск гаражных кооперативов, а также вовсю раздавал участки для развития предприятий. Множество изменений переживало и сельское хозяйство, которое становилось механизированным. И уже в эти времена стали появляться первые ростки экологического мышления.

Читать так же: использование отопления дома на отработанном масле.

Гаражные постройки и частные дачи нуждались в полноценном отоплении, а топливо, которое в настоящее время считается большой ценностью и носителем энергии, продавалось по невероятно низким ценам. Однако и тогда люди учились экономить, используя отработанное масляное сырье для различных бытовых целей. Ведь в советские времена за слив отработки можно было получить огромный штраф, который составлял 1\3 часть от месячной зарплаты.

В этом видео вы узнаете, как сделать безопасную печь на отработке:

В таких обстоятельствах люди стали искать альтернативные способы обогрева бытовых помещений, что и привело к созданию первой печки на отработке (мазуте). Правда, в то время применялся обиходный варочный прибор — керогаз.

Принцип действия обогревателя обосновывался на дожигании испарившего керосина в специальном резервуаре. В отличие от примуса паяльной лампы, где осуществляется горение сильно нагретых паров, керогаз считался сравнительно безопасным для использования, а любые отклонения от рабочего режима сопровождались специфической вонью и копотью, поэтому вероятность аварий была минимальной.

Масляная печка функционировала по аналогичному принципу, только перед мастерами возникла необходимость полного сжигания загрязненного вязкого топлива в домашних условиях.

Еще одним прародителем обогревательной системы на масле стала газогенераторная установка. Ее активно использовали во время войны, когда лучшие топливные смеси отправлялись на фронт.

чертежи масляной печи для отопления

Автор roman На чтение 10 мин. Просмотров 764 Опубликовано 17.09.2020

Владельцы гаражей, мастерских или других подсобных помещений в целях экономии часто устанавливают печку на отработке. Для этого они обрабатывают металлические детали, сваривают их и получают модель, напоминающую металлическую печь для обогрева помещений или так называемую “буржуйку”.

Выбирая конструкцию в процессе изготовления многие инженеры нередко сталкиваются со сложностями. Постараемся рассказать о преимуществах такого вида отопления, различных видах печи, а также нюансах конструирования печи своими руками.

Преимущества и недостатки печки на отработке

Печь на отработке с дозатором.

Печи на отработке имеют много преимуществ по сравнению с другими механизмами:

• дешевизна топлива;
• низкая пожароопасность;
• независимость работы печи от погодных условий;
• быстрый нагрев небольших помещений;
• используется для приготовления пищи.

Однако есть у этой печки и недостатки:

• необходим дымоход;
• печь сильно загрязняется, потому ее и дымоход нужно чистить раз в год, в зависимости от частоты использования;
• масло должно быть очищено от воды, так как закипание в резервуаре способно привести к разбрызгиванию горящего масла.

Масляная печь в гараж

Самой экономичной системой обогрева гаража считается печь на отработанном масле. Ее конструирование не составляет особого труда, так как механизм работы печи относится к физике для 8-го класса. Все необходимые материалы для ее создания находятся в широком доступе.

Существует четыре варианта конструирования печей на отработанном масле:

• на отработке из газового баллона или из металла без дополнительных элементов;
• на отработке с наддувом – в них подача воздуха усиливается благодаря использованию вентилятора;
• на отработке капельного типа – для дозированной подачи масла используется капельница;
• на отработке с водяным контуром – для обогрева больших помещений.

Печь на отработке: чертежи и этапы создания из газового баллона

Печь на отработке из газового баллона очень популярна благодаря простой схеме сборки.

Чертеж печи на отработке.

Схема печи из газового баллона

Детали конструкции: 1 – основание корпуса; 2 – перфорированная труба; 3 – труба теплообменника; 4 – перегородка; 5 – козырек; 6 – испаритель для масла; 7 – муфта; 8 и 10 – трубка для подачи отработки; 9 – шаровой кран; 11 – резервуар для отработки; 12 – завихритель; 13 – вентилятор.

Сам механизм направлен на более эффективный обогрев помещения. Нагретый воздух будет циркулировать по помещению после установки теплообменника. Это стальная труба с диаметром 100 мм. Наиболее подходящее место для ее установки – внутри корпуса, между горелкой и дымоотводной трубой.

Для удержания пламени к верхней части теплообменника приваривается металлическая площадка, вырезанная из 4-миллиметрового листа. Подача воздуха организуется с помощью канального вентилятора. Ее можно сделать автоматической, применив термореле.

Для лучшего сохранения тепла внутрь трубы помещается завихритель – конструкция из двух сваренных металлических уголков, стороны которых нарезаны и развернуты в виде лопастей. В нижней части второй дверцы делается зазор, для свободного доступа воздуха внутрь корпуса и поддержания горения масла.

Большая тепловая нагрузка

Для нагревания воды с помощью данной печи над верхним резервуаром устанавливается герметичный бак с теплоносителем. Для циркуляции воды, на бак устанавливаются штуцеры на разных уровнях.

Сделать работу печи более эффективной можно также с помощью обычного вентилятора. Его устанавливают возле верхнего резервуара. Обдувая емкость и вентилятор не только способствуют лучшей циркуляции теплого воздуха, но и охлаждают верхнюю часть печки. А это позволит заметно продлить эксплуатационный срок.

Разделение камер

В печи на отработанном масле, процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения.

В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газогорючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

Для правильной работы самодельная печка на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего воздуха должно быть умеренным.

Обеспечить воздухом вторую камеру можно сделав ряд отверстий диаметром около 10 мм в трубе, соединяющей эти два отдела.

Устройство горелки

Печка, работающая на отработке, состоит из двух емкостей, соединенных между собой трубой. Благодаря отверстиям внутрь агрегата поступает воздух, необходимый для горения. Для масла служит нижний резервуар. В нем предусмотрено отверстие с заслонкой, чтобы увеличивать или уменьшать приток воздуха в камеру.

Чертеж печи на отработке.

При сгорании отработок образуются пары и газы, поступающие в соединительную трубу. Здесь продукты сгорания масла смешиваются с большим количеством кислорода. Газообразные отходы этого процесса выводятся через дымоход.

Алгоритм работы обогревателя:

1. В нижний бак заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
2. После нагрева отработка испаряется и начинает гореть.
3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
4. Продукты горения выходят через дымоход.

Чаша испаритель

Отработанное масло — сильно загрязненное и плохо горящее топливо. Поэтому для полного сгорания его тяжелые составляющие необходимо отделить от легких. Для этого, используют способ пламенного расщепления (пиролиз).

Инициировать процесс пиролиза можно двумя способами:

• Первый способ
  — поджигают масло, находящееся в топливном баке. Его температура повышается и начинается испарение. Далее, пары масла смешиваются с воздухом, поступающим через горловину резервуара. Расщепление отработки и сжигание ее легких фракций осуществляется в пиролизной камере сгорания, где происходит дожигание избыточного кислорода.
• Второй способ
  — вместо бака с горящим маслом используется пламенная чаша и специальная горелка, позволяющая совместить в факеле пламени зоны пиролиза, сгорания и дожигания. Капля масла падает на раскаленную поверхность чаши, испаряется, вспыхивает и сгорает.

Самодельные печи с капельной подачей масла встречаются крайне редко, так как их изготовление требует фундаментальных знаний в области физики. Кроме того, необходим опыт в изготовлении высокоточных деталей и наличие специальных материалов.

Система подачи топлива

Капельная подача масла должна быть организована по 2-ступенчатой схеме, так как одноступенчатая система может привести к нестабильному горению или даже взрыву. Двухступенчатая схема предполагает наличие основного маслобака, вентиля, расходной капельницы, расходного резервуара и свободного стока.

Система подачи топлива в печь.

Из стока не ниже 60 мм от дна располагается рабочая капельница.

Подачу топлива открывают, когда растопка в чаше (см. ниже) зажжена. Пока масло в бачок накапает до уровня стока, можно отрегулировать его подачу, а потом оно закапает в чашу.

Схема безопасного питания капельной печи

Но если слишком сильно открыть вентиль, расходник сразу наполнится, в печку хлынет топливо, а она выбросит горящие брызги. Правильнее будет построить систему капельной подачи масла в печку с предохранительным клапаном и дозирующим капилляром.

Поскольку разные металлы смачиваются отработкой по-разному, и свойства ее существенно меняются, длину капилляра нужно будет подобрать: масло подают под гравитационным напором 120-150 мм при комнатной температуре, а капилляр подбирают так, чтобы капало почаще, но с ясно различимыми каплями.

Устройство теплообменника

Теплообменник – это прибор, осуществляющий передачу тепла от одной среды к другой. Сам по себе теплообменник не является самостоятельным прибором, он начинает работать только при установке в какой-либо аппарат.

Для повышения эффективности теплоотдачи к каждому прибору подбирается определенный вид теплообменника с оптимальным набором характеристик. Его КПД зависит от конструкции самого устройства и от материала, из которого он изготовлен.

Для теплообменников применяют материалы, устойчивые к коррозии и имеющие высокую теплопроводность. К ним относятся: алюминий, нержавеющая сталь, медь и ее сплавы, латунь, мельхиор, титан.

Печь на отработке с водяным контуром

Печи на отработанном масле с водяным контуром хорошо нагревают воду. Таким образом, помещение прогревается за счет корпуса печи и труб, в которых циркулирует прогретая жидкость.

Достоинства такого агрегата:

• простота конструкции;
• не коптит при работе;
• пожаробезопасность;
• экономичность в эксплуатации;
• независимость от газа, электричества;
• легко регулировать температуру в помещении;
• простота розжига.

Устройство печи на отработке для гаража.

Недостатки:

• требуется установка дымохода;
• дымовая труба должна находиться строго вертикально, без наклонных участков;
• каждую неделю нужно чистить печку и дымоход; отработанное масло должно быть очищенным.

Конструкция печи на отработке с водяным контуром состоит из двух камер. Они соединены трубой, через которую подается воздух. Нагреваясь в нижнем резервуаре, топливо образует масляный пар. В трубе он смешивается с воздухом, отчего горение становится интенсивнее. В верхней камере он сгорает, а продукты горения выводятся через трубу.

Эксплуатационный цикл: розжиг, остановка, чистка

Перед эксплуатацией печки, необходимо подготовить ее.

Основные требования к состоянию отопительного аппарата:

1. Печка должна быть установлена строго горизонтально.
2. Не допускается установка печи в местах, где могут быть сильные сквозняки.
3. Не допускается использование высоких подставок или крепление агрегата на стены.
4. Уровень залитого масла не должен превышать две трети объема нижней камеры.

Само масло не горит, поэтому для его розжига используются сторонние материалы. Правила розжига:

• поджигается лист бумаги или ветошь, и опускается в бак;
• добавляется горючая жидкость в бак, и поджигается с помощью горящего фильтра;

При горении, в камере выделяется тепло и масло начинает закипать. Примерно через 10 минут, масло кипит и начинается испарение паров. После розжига отверстие прикрывают наполовину, а после нагрева печи регулируют им поступление воздуха в бак, обеспечивая ровное горение газов.

Обслуживание печи сводится к регулярной чистке внутренних поверхностей. Чистка печи производится примерно через 5-6 топок. Для ее очистки можно использовать проволоку или молоток, которым простукивают все стенки. Затем, нужно снять верхнюю крышку резервуара и удалить из него весь мусор.

Схема печи для гаража на отработке.

Перед очисткой печи необходимо закрыть дымоход и слить масло из резервуара.

Техника безопасности

Печка представляет собой прибор с открытым огнем, поэтому, при его эксплуатации необходимо строго соблюдать необходимые требования техники безопасности:

• нужно следить, чтобы в помещении, где работает агрегат, не было сквозняка;
• температура печи довольно высока, поэтому поблизости нельзя оставлять ничего, что может воспламениться;
• на расстоянии 0,5 м ничего не должно находиться;
• печку с явными дефектами эксплуатировать запрещается, это касается и дымохода с нарушенной целостностью;
• работающий агрегат нужно держать под контролем, периодически проверяя его состояние;
• запрещается оставлять без присмотра печь.

Кроме того, существует ряд требований, предъявляемых к топливу, на котором работает печка. Во-первых, нельзя экспериментировать с топливом, используя бензин, керосин и другие легкогорючие вещества. Это может привести к взрыву!

Во-вторых должно использоваться только отработанное масло (моторное, индустриальное, трансмиссионное, синтетическое и пр.). В-третьих, масло, используемое в качестве топлива, не должно содержать воды.

Расход топлива и экономическая целесообразность

Способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает камеру, продлевая срок службы металла.

Важно: Погасить такие печки достаточно трудно, так как даже при полностью закрытом дросселе отверстий в камере сгорания достаточно воздуха для поддержания температуры, при которой процесс пиролиза прервется.

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания. Поэтому, заливать масло в печку нужно столько, чтобы его хватило как раз на планируемое время пребывания в гараже.

Итог

Печи, использующие отработанное масло — это очень удобные и простые по конструкции агрегаты. Без больших затрат они дают возможность эффективно отапливать помещения. В зависимости от выбранного типа владелец гаража может подобрать наиболее экономичный и безопасный вариант отопительной системы без лишних затрат.

А какой вариант печей на отработке больше понравился вам? Расскажите об этом в комментариях!

Виды, Устройство, Чертежи (Фото & Видео)

ЭкономияSavedRemoved 0

Повторное использование машинного масла позволяет сэкономить немало средств. Для этого достаточно сделать своими руками или купить уже готовую печь на отработке. Используют подобные конструкции в основном в подсобных помещениях, не требующих постоянного обогрева.

Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Читайте также: Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Обустройство дымохода

Дымоход печи

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

Читайте также: Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Разновидности печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

• простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
• с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
• капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
• с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
• с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Изготовление простейшей буржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.

Читайте также: Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Буржуйка из баллона

Буржуйка из баллона

Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.

При изготовлении печи на отработке из кислородного баллона его потребуется хорошо промыть, иначе во время резки возможен взрыв емкости.

Читайте также: [Инструкция] Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Печь с расширительным бачком

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

Читайте также: Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

Конструкция печи с наддувом

Чертеж конструкции печи с наддувом

Подобный агрегат считается более безопасным – ведь зона горения в нем полностью закрывается. Метод наддува помогает снизить расход топлива – его потребуется уже не два, а полтора литра в час. Плюс мощность в подобной печи можно легко регулировать. Устройство менее требовательно также к высоте дымохода. Да и чистить его придется не так часто.

В качестве вентилятора можно использовать старый от печи автомобиля ВАЗ 2108. Подойдет и китайский аналог. Отрегулировать скорость вращения вентилятора можно с помощью недорогого ШИМ-регулятора.

Пожалуй, единственным недостатком печи на отработке с наддувом является сильное прогорание металла в том месте, куда отклоняется струя пламени. Но для сборно-разборной конструкции это не так уж и важно – прогоревший лист металла можно будет легко заменить.

Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Печь с дожигателем

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.

Читайте также: Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Читайте также: Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

• для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
• высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
• частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
• большой расход топлива – его вам понадобится не менее 2 л/час
• теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

Розжиг

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

Подробное видео по изготовлению печи на отработке можно просмотреть по ссылке:

7.3 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Эффективность

8

Безопасность

7

Оценки покупателей: Будьте первым!

Печи на отработке своими руками. Чертежи и схемы | Termoportal.ru

Ответ: Чертежи или схема для изготовления печи на отработанном масле.

ОТОПИТЕЛЬ НА “ОТРАБОТКЕ”
Как обогреть гараж или мастерскую? Буржуйка проста, надежна, довольно быстро разогревает промерзшее помещение, но прожорлива и требует постоянного внимания. К тому же дрова нужно где-то хранить. Те-пловентиляторы компактны, удобны, эффективны, но топить электричеством (бензином, дизтопливом, пропан-бутаном) довольно дорого. А между тем альтернативное топливо, калорийностью не уступающее солярке, кое-где готовы отдать даром. Это – отработанное масло. И не важно, моторное, трансмиссионное, амортизаторное или трансформаторное. Конструкции отопителей на “отработке” довольно многочисленны (о них – в разделе “Компоненты”). Начиненные электроникой стоят несколько тысяч долларов, попроще – от “штуки”. Альтернатива – авторские разработки, порой эффективностью не уступающие фирменным. Вот одна из проверенных нами конструкций.
Понадобятся отслуживший свое баллон из-под сжиженного бытового газа, метровый отрезок трубы диаметром примерно 150 мм, 350-миллиметровый кусочек диаметром 65 мм и пластинка-заслонка, его закрывающая. Размеры, за исключением жаровой трубы, могут варьироваться.
Отрезной машинкой удаляем среднюю часть газового баллона, оставив на верхней внутренний направляющий поясок. К ней же привариваем патрубок, который будет входить в жаровую трубу. Рядом привариваем заливную горловину с поддувалом-дросселем и воздушной заслонкой. Остальные детали ясны из рисунка и фото.

Розжиг факелом…………Позади экран из оцинковки…….Заготовка жаровой трубы………..Дросель – поддувало
Заливаем в бак примерно на три четверти “отработку”, выдвигаем поддувало, вставляем в него факел – ветошь на проволоке, смоченную соляркой, – и поджигаем. Как только загорится масло (примерно через 1-2 мин.), опускаем поддувало в горловину, регулируя этим интенсивность горения, а заслонкой – его качество. На нормальном режиме масло сгорает полностью, из дымовой трубы нет никакого дыма, а печь издает едва слышный гул. Для чистки маслобака жаровую трубу вдвигаем на несколько сантиметров в приемную трубу дымохода и снимаем крышку. Высота дымохода – три-четыре метра.
После двух-трех пусков вырабатываются верные приемы розжига, свойственные конкретной конструкции: остается лишь наслаждаться почти бесплатным теплом, добытым своими руками.
Внимание! Сжигаемое в этой печи масло не должно содержать легковоспламеняющихся примесей – бензина, ацетона, растворителей и т.п.

И принцип такой же почти! Без всяких блинов в верхней части.
И почему тогда, обычная печь в переделанную в данную маслянную конструкцию не будет работать?



Масляная печь в гараж. Изготовление печи для гаража

Масляная печь в гараж. Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами. А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном
масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

Рис. 6 Все необходимые детали для сборки агрегата
на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять. Очень важно чтобы в отработанное масло не содержало воду.

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Чертёж печки на отработке. Печь на отработанном масле своими руками: изготавливаем печь на отработанном масле, изучив чертеж и пошаговую инструкцию

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

Отработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину . Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Печь на отработке капельного типа. Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

• Максимально простая конструкция;
• Практически полное сжигание топлива;
• Выделение большого количества тепла;
• Универсальность использования печки;
• Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму . За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Печка в гараж. Особенности отопления гаража

Добротный, теплый, капитальный бокс есть не у каждого владельца автотранспорта. Обычно автовладельцы имеют железный бокс. Это самый дешевый, быстрый способ укрыть свой автомобиль от непогоды. Такие постройки защищают только от осадков, ветра. Но с точки зрения удержания тепла, они бесполезны.

Горячий воздух улетучивается моментально из такой конструкции. Как решить проблему? Как сварить печь для гаража? Есть несколько путей. При выборе надо понимать, что отопить жилое и гаражное строение, это не одинаковая задача. Вопрос даже не в изоляции помещения. Согласно законам физики, используя теорию закона квадрата куба, мы понимаем, что на топку маленького бокса, топлива уйдет больше, чем на отопление дома.

К примеру на коттедж в 3 этажа, мы затратим 10 кВт, на согревание бокса у нас уйдет порядка 3 кВт. Если мы хотим получить температуру в боксе 15 градусов, нам требуется котел мощностью 2 кВт. Когда мы хотим держать оптимальную температуру 8 градусов, нам будет хватать мощности 1,3 кВт. Расход топлива на хозяйственное строение получается более чем в 2 раза больше, чем на согревание такой же площади жилых строений.

Нагреть весь бокс, включая стенки и пол — не разрешимая задача. Уйдет слишком много тепло затрат. Не спасет даже утепление. Поскольку тепло будет забираться бетонным полом, и оно будет уходить через бетонную крышу. Разумным вариантом будет прогрев конкретной рабочей зоны. Желательно теплый воздух сосредоточить по центру комнаты. Вокруг этой зоны будет царство холодного воздуха. Вверху, внизу, кругом будет холодно. Это создаст наилучший комфорт для работы.

По центру площадей будет тепло, а расход энергии на отопление заметно упадет. Такой эффект называют теплой шубой. Он возникает благодаря естественной конвекции воздуха. Горячий воздух зажат со всех сторон холодным потоком. Нагретый воздух, стремится вверх, но его не пускает холодный воздух, давящий вниз. Горячие воздушные массы равномерно растекаются по сторонам, немного прогревают стены, спускаются в смотровую яму.

Такой эффект под силу создать генераторам тепла малой мощности, что по деньгам будет весьма экономно. Такие аппараты создают достаточно интенсивный поток теплых воздушных масс, которых достаточно для обогрева мастерской.

С развитием различных технологий, появился такой метод по отоплению хозяйственных построек, как инфракрасные обогреватели. Но у них есть недостаток. Для строений из металла они мало подходят. Металл не отражает данное излучение, и тепло уходит на улицу. Стены из кирпича так же не подойдут для этих целей. Печь для гаража своими руками будет лучшим решением, печь буржуйка своими руками — бюджетное решение. Печи для гаража на дровах автономны, требуют мало места, работают на древесных отходах. Многое можно увидеть на ютуб своими глазами. Мы рассмотрим некоторые варианты.

Самодельная печь на отработке. Преимущества и недостатки печки на отработанном масле

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

• обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
• независимостью устройства от электричества и газа;

При обеспечении нормального режима работы печь не создает много копоти и гари

• уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
• простотой в эксплуатации;
• отсутствием открытого пламени;
• надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
• при обеспечении нормального режима работы печь не создает много копоти и гари;
• благодаря небольшому весу и габаритам аппарат можно транспортировать;
• печь можно изготовить из металлолома;
• при работе устройства обеспечивается сжигание масла и его паров;
• печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

• возможность засорения питающей трубки отработанным маслом;
• необходимость монтажа дымохода длиной не менее 4 м;
• наличие раскаленных открытых поверхностей;

Печь на отработке обеспечивает быстрое и эффективное нагревание закрытых помещений разного типа

• еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
• большая вероятность загрязнения одежды и помещения во время контакта с топливом;
• емкость с горючим должна располагаться в теплом помещении;
• неприятный запах отработанного масла;
• погасить пламя в аппарате можно лишь после полного выгорания топлива;
• при неправильной эксплуатации возрастает пожароопасность;
• характерный гудящий шум в процессе работы печи;
• топливо загорается лишь при нагревании его до температуры вспышки.

Важно! Перед тем как заливать масло в систему, следует его отфильтровать.

Видео масляная печь для отопления гаража

Каковы преимущества и недостатки печи на гранулах? – Энергид

Пеллетные печи имеют нейтральный CO ₂ , автоматические, более простые в использовании, чем дровяные печи, и с низким уровнем выбросов твердых частиц. Таким образом, их успех был заслуженным. Но кризис здравоохранения сделал их (возможно, временно) менее конкурентоспособными.

Прежде чем подумать о покупке, вы также должны знать, что отопление с помощью пеллет связано с некоторыми ограничениями…

В чем преимущества пеллетных печей?

Экономически выгодно при использовании для дополнительного отопления

Пеллетные печи идеально подходят для дополнительного отопления в межсезонье. Таким образом, они представляют собой хорошую ценность (хотя пеллеты стали дороже, чем другие источники энергии), потому что использование печи позволяет избежать повторного включения центрального отопления в начале зимы и позволяет останавливать его раньше, в конце периода. отопительный сезон.

Он также обеспечивает разгрузку для системы центрального отопления в холодное время года.

Если печь работает несколько часов в день с октября по апрель, она будет стоить от € 150 до € 200 в год пеллет и электричества и до € 300 за более интенсивное использование. Но отопление с использованием одних только пеллет больше не является конкурентоспособным после падения цен на энергоносители, связанного с кризисом в области здравоохранения.

Экономичное топливо

Цены на пеллеты оставались на удивление стабильными в течение последнего десятилетия, в то время как цены на все другие источники энергии резко меняются в зависимости от рынка.

В течение многих лет мешок с пеллетами 15 кг и , купленный отдельно в супермаркете и забираемый покупателем, стоил около 4,5 евро (включая НДС) , то есть от 0,30 до 0,36 евро за килограмм. Пеллеты, закупаемые тоннами или поддонами от 64 до 102 мешков, доступны по цене от 0,26 до 0,30 евро за килограмм. Некоторые компании доставляют бесплатно.

Цена на пеллеты оставалась на дешевле , чем на другие виды топлива долгое время .Но с кризисом в области здравоохранения цена на обычную энергию резко упала, и пеллеты стали на дороже на кВтч, чем газ или мазут. Две тонны окатышей содержат столько же энергии, сколько около 1 тонны мазута или 1 м ³ газа. Таким образом, вы будете потреблять вдвое больше по весу.

Простота использования

Забудьте о бумаге, растопке и спичках: печи на пеллетах имеют электровоспламенители .
Во всех моделях есть как минимум термостат, поэтому они автоматически выключаются и снова включаются.Некоторые модели также имеют расширенные функции : программирование, дистанционное управление, управление смартфоном / Интернетом и многое другое.

Отличная производительность

КПД качественной печи на гранулах может превышать 90% . Таким образом, только 10% энергии гранул теряется в дымоходе. Это

• больше, чем классический дровяной камин, эффективность которого составляет всего от 40 до 50% (от 60 до 80% для современных высокоэффективных печей)
• намного больше, чем у открытого огня , эффективность которого составляет всего от 5 до 15%.

Нет необходимости в традиционном дымоходе

Для печи на гранулах вам не понадобится дымоход с хорошей вытяжкой: дым выводится наружу с помощью принудительной вентиляции через трубу диаметром 80–120 мм, расположенную вертикально или горизонтально. Трубка может даже иметь загиб. Таким образом, печь можно установить практически в любом месте, напротив наружной стены и розетки или под потолком, либо рядом с ними.

Пеллетные печи потребляют либо комнатный воздух , либо внешний воздух (на моделях с двойной вытяжной и всасывающей трубой или отдельной подачей наружного воздуха).

Низкий уровень выбросов твердых частиц

Пеллетные печи выделяют небольшое количество твердых частиц, как показано в этом сравнении средних выбросов твердых частиц PM10 в граммах на гигаджоуль (г / ГДж):

Камин	840 г / ГДж
Дровяная печь установлена ​​до 2000 г.	760 г / ГДж
Старая угольная печь	450 г / ГДж
Дровяная печь установлена ​​с 2000 по 2014 год	380 г / ГДж
Печь угольная современная	240 г / ГДж
Дровяная печь установлена ​​после 2014 года	95 г / ГДж
Массовый нагреватель	95 г / ГДж
Пеллетная печь	60 г / ГДж
Масляное отопление	1,9 г / ГДж
Отопление на природном газе	1,2 г / ГДж

Это всего лишь средний показатель.Согласно Test-Achats, некоторые (хорошие) приборы работают в 200 раз лучше, чем текущий бельгийский стандарт, и выбросы твердых частиц не обнаруживаются! У других, очевидно, дела обстоят хуже …

Углеродно-нейтральный

Пеллеты производятся из опилок деревообрабатывающей промышленности (мебель, поддоны, пиломатериалы и т. Д.).
Пеллетные печи не содержат углерода, потому что количество углерода, выделяемого при сгорании, эквивалентно количеству углерода, поглощаемому деревом во время роста.

• Качественные гранулы соответствуют стандартам качества и экологическим стандартам : наиболее важными из них являются DIN + и EN +.
• Чтобы продаваться в Бельгии, они также должны соответствовать Королевскому указу в отношении их качества, отсутствия химикатов, их теплотворной способности и т. Д.

Продукты, которые не соответствуют стандартам DIN + и EN + , выделяют меньше тепла, вызывают проблемы с бытовыми приборами (больше золы, остекловывание золы, засорение пылью и т. Д.) И поступают не из лесов, управляемых рациональным образом (маркировка PEFC и FSC).

В чем недостатки пеллетных печей?

Менее привлекательна, чем традиционная дровяная печь

С точки зрения эстетики, «выдувное» пламя печи на гранулах нельзя сравнить с пламенем дровяной печи, за исключением моделей с естественной конвекцией.

Мешки с пеллетами тяжелые и занимают много места

Вам необходимо запастись пеллетами в мешках по 15 кг и . Также есть мешки по 10 кг, которые не всегда легко перемещать, особенно если вы живете не на первом этаже. В печь на гранулах помещается от 1,5 до 4 пакетов.

Его потребление будет зависеть от:

• размер и теплоизоляция помещения, которое вы хотите отапливать,
• время нагрева
• желаемая температура.

Встроенный резерв обеспечивает автономность около 12 часов, при полной мощности, и 36 часов при одной трети мощности. Некоторое место необходимо для хранения нескольких пакетов заранее. Пеллеты необходимо хранить в сухом помещении.

Не работает без электричества

Печь не может работать без электричества для работы автоматической системы розжига, подачи пеллет, вентиляции и электронного управления.

Требуется ТО

• Каждые два дня: чистить горелку щеткой
• Каждые два дня – две недели: опорожняйте пепельницу
• Каждые две недели: очищайте теплообменник
• Раз в год: тщательное обслуживание, желательно профессионалом. Печь необходимо переместить, чтобы получить доступ к дымоходу.

Может быть шумным

Хороший «очень тихий» прибор не превышает 32 децибел (меньше, чем у холодильника). Низкочастотный блок излучает 49 дБ, что слишком много для гостиной.

Шум от работы печи исходит от:

1. питатель , который вращается либо постоянно (почти не слышно), либо периодически (с интервалом в несколько секунд)
2. вентилятор , который особенно шумит при запуске.

Мощные модели более шумны, но топовые агрегаты оснащены системами, снижающими уровень шума питателя и воздуходувки. Таким образом, они могут занять хорошие позиции в таблице ниже.

Субъективная шкала шума (дБ), излучаемого пеллетной печью:

32 à 36 дБ	Очень тихий (маломощные вентилируемые печи и печи с естественной конвекцией)
От 40 до 42 дБ	Приемлемо
44 à 46 дБ	Сносно на час
46 à 49 дБ	Сносно меньше часа
> 49 дБ	Сносно очень временно

_{Примечание: шум удваивается каждый раз, когда количество децибел увеличивается на три пункта .}

Сколько это стоит?

Для печи: от 700 до 8000 евро

Стоимость варьируется от 700 евро за небольшую стальную модель начального уровня до более 8000 евро за мощные модели из чугуна, керамики и с расширенными функциями.

Установка: от € 250

Помимо стоимости покупки печи, необходимо учитывать стоимость установки, которую желательно провести профессионалом.Вы должны заплатить от 250 до 500 евро за печь и гораздо больше за печь-бойлер или печь, которая циркулирует по дому горячим воздухом. Покупка у профессионала позволяет вам получить НДС в размере 6%, если недвижимость соответствует необходимым условиям.

Какие модели доступны?

На рынке представлено множество моделей пеллетных печей.

Для обогрева комнаты или нескольких комнат

Базовые модели просто обогревают комнату, в которой они размещены.Другие предлагают возможность циркуляции горячего воздуха в соседнюю комнату. Некоторые модели на самом деле являются мини-котлами, которые могут подавать горячую воду на несколько радиаторов отопления.

Модели для вашего камина, подвесные или сверхплоские

Доступны разные виды. Сверхплоские модели имеют длину не менее 25 см.

С тепловым аккумулятором или без него

Некоторые модели оснащены каменным или керамическим тепловым аккумулятором для более длительного пассивного нагрева

Для пеллет и бревен

Некоторые модели являются трансформируемыми и также могут принимать деревянные бревна.

Естественная конвекция

К последним моделям относятся печи с естественной конвекцией. У них нет воздуходувки. Их пламя имеет более естественный вид. Они очень тихие и потребляют меньше электроэнергии. Тем не менее, в идеале их следует устанавливать по центру, а не у стены. Это должно излучать во всех направлениях и лучше циркулировать воздух по всей комнате естественным образом, а не направлять его в определенном направлении.

Какую мощность выбрать?

Предполагается, что 1 кВт тепловой мощности требуется на 20 м³ помещения , т.е.е. примерно 8 м² площади при нормальной высоте потолка.

• Приборы для отопления одноместного помещения имеют максимальную мощность от 8 до 10 кВт . Это стартовая мощность, необходимая для быстрого нагрева комнаты от холода. После этого прибор будет работать с меньшей мощностью.
• Приборы, которые обогревают несколько комнат горячим воздухом или водяными радиаторами, имеют мощность от 10 до 20 кВт .

Причины потери заправки в масляной печи | Home Guides

Топка на жидком топливе, которая теряет заливку, просто означает, что мазут не попадает в сопло горелки.Обычно это вызвано закупоркой топливопровода или воздушным пузырем. Когда это происходит, топливный насос не может подавать топливо в форсунку. Во многих случаях, вероятно, произойдет частичное возгорание, после чего печь автоматически отключится. Этот сценарий указывает на отсутствие заливки насоса.

Пустой резервуар

Убедитесь, что в вашем резервуаре есть масло. Хотя в каждом масляном баке есть указатель уровня масла, со временем они могут выйти из строя и не давать точных показаний. Даже если манометр показывает, что осталось несколько галлонов, это может быть неточным показанием.Бак может быть сухим или, что еще хуже, в нем могла возникнуть утечка и в нем осталось так мало масла, что насос не сможет протянуть оставшееся масло по линии, и он потеряет заливку. Если вы подозреваете утечку, заметив большое количество сырого мазута на полу или чувствуя сильный запах мазута возле бака, обратитесь к профессионалу, чтобы он оценил ситуацию.

Свободная форсунка

Ослабленная форсунка приведет к попаданию пузырьков воздуха в топливопровод, что приведет к потере заливки топливного насоса.Человек своими руками может затянуть сопла, но в зависимости от того, какой у вас тип печи, вам может потребоваться специальный инструмент, чтобы убедиться, что вы правильно затягиваете сопло. Отключите питание печи, прежде чем пытаться затянуть сопло.

Утечка в трубопроводе

Утечки в трубопроводе обычно возникают вокруг фитингов, клапанов или фильтров. Утечка приведет к попаданию пузырьков воздуха в линию, и насос потеряет заливку. Затяните все фитинги и проверьте клапаны на утечку. Замените протекающие компрессионные фитинги на расширяющиеся.Расширяющиеся фитинги – это муфты с высокой степенью механической обработки, которые герметичны для жидкости и воздуха, в отличие от компрессионных фитингов, которые со временем могут протекать или создавать пузырьки воздуха в линии. Утечки вокруг фильтра могут означать, что уплотнение или прокладка неисправны, и вам следует заменить их.

Масляный фильтр

Масляный фильтр может забиться грязью, особенно если он никогда не менялся или не менялся годами. При засорении фильтра жидкое топливо больше не может проникать в фильтрующую среду, и насос теряет заправку.Иногда грязь протекает через линию и забивает сопло. Если замена фильтра и уплотнения не позволяет заливать насос, форсунка или сама линия могут быть забиты, и сертифицированный специалист должен создать давление в линии и очистить топливопровод и форсунку.

Ссылки

Биография писателя

Дейл Ялановский профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах.Он специализируется на проектах «своими руками», обслуживании домов и автомобилей и управлении недвижимостью. Ялановский также ведет колонку раз в два месяца, в которой дает советы по благоустройству дома.

Спиртовые печи своими руками – основные принципы проектирования

В крайнем случае, вы можете использовать что угодно, чтобы сделать спиртовую “плиту”. На самом деле, критериев всего два: ваша плита должна вмещать жидкость (другими словами, спирт), и ваша плита не может быть сделана из легковоспламеняющегося материала.

Что это? Эх, хотите хорошую печку ? Да, это немного сложнее.Не волнуйтесь. Поговорим о некоторых основах конструкции спиртовой плиты.

Существует много-много типов спиртовых горелок, но для целей этого поста я собираюсь ограничить обсуждение горелками открытого типа , сделанными из алюминиевых банок . Открытые горелки относительно просты в изготовлении, эффективны и широко используются, поэтому мы не слишком ограничиваем себя.

Различные спиртовые печи до испытаний

Хорошо, так что же представляет собой хорошую печь? Все будут смотреть на это немного по-своему, но ниже приведены мои критики. См. Также стандарты для самодельных спиртовых плит в приложении к этому сообщению.
1. Легкий . Эй, мне нужно нести эту вещь, верно? И если я откажусь от удобства бензина, тогда мне лучше что-нибудь от него получить – например, более легкий рюкзак.
2. Эффективный . Итак, что хорошего в легкой печке, если она ест топливо, как старый двигатель 450 V8 Chevrolet с четырехцилиндровым карбюратором? Какая разница, горит ли печка, если мне приходится таскать в четыре раза больше топлива ?! Эта проклятая штука должна сэкономить моего веса, помнишь? Я хочу печь, которая будет работать с минимальным количеством топлива .
3. Действующий . Да, должно быть светло. Да, это должно быть эффективно. Но он должен делать свою работу. Печь, которая не готовит, меня ничего не спасает. Надо работать. Не подлежит обсуждению.
4. Минимальный «фактор скрипки». Если мне нужна степень в области машиностроения и мышление Руба Голдберга, чтобы управлять этим делом, то это не для меня.

Со мной так далеко? Конечно, мы можем придумать и другие критерии, но это основы. Пойдем с ними и посмотрим, что мы сможем придумать.

Подготовка к испытанию еще одного набора спиртовых плит

Спиртовую плиту можно сделать практически из чего угодно, но алюминиевые банки для напитков являются наиболее часто используемым предметом для самодельных спиртовых плит. Они легкие, их легко достать, а внутри есть бесплатный напиток, если вы купите банку! 🙂

А вот где все усложняется. Есть 10 000 способов нарезать алюминиевую банку кубиками, чтобы сделать печь. В сети есть масса сайтов, на которых перечислены подробные шаблоны.В какой-то момент я могу опубликовать что-то подобное, но сегодня моя цель не в этом. Что я хотел бы сделать, так это сделать шаг назад и взглянуть на немного большую картину с точки зрения конструкции самодельной спиртовой плиты: какие основные принципы задействованы?

Тестирование различных горелок открытого типа

Хорошо, так что любой дурак может оторвать верхушку алюминиевой банки, пролить немного спирта и поджечь. Шансы получить таким образом эффективную плиту практически равны нулю. Например, взгляните на эту фотографию:

Спиртовая плита из банок для напитков объемом 23,5 унции / 695 мл

Видите эти высокие ярко-желтые языки пламени? Эта печь выделяет много тепла, но быстро прожигает партию спирта. Можно сказать «неэффективно»? Первый урок конструирования спиртовых печей таков: быстрых печей – это топливные боровы .Следствием этого является то, что медленные печи более эффективны.

Итак, в чем проблема с указанной печкой? Плохие материалы? Плохое исполнение? Не совсем. Это проблема дизайна. Просто горит слишком быстро. Итак, как мы можем замедлить его и сделать более эффективным?

На фото выше сложно сказать, но это больше среднего. Он сделан из банок размером 695 мл. Что, если мы немного уменьшимся? Взгляните на эту печь. Он сделан из банок размером 222 мл.

Спиртовая плита из банок для напитков объемом 7,5 унций / 222 мл

Намного лучше! Гораздо меньше пламени и намного меньше желтого. Итак, урок второй: Ширина горелки имеет значение .
Так вот ответ? Просто использовать небольшую банку? Взгляните на это фото:

Испытываются различные типы спиртовых плит.

Обратите внимание, что есть три печи, сделанные из меньших банок.Две более короткие небольшие печи имеют ярко-желтое пламя (неэффективно), но обратите внимание на более высокую в центре заднего ряда. Его пламя красивого бледно-голубого цвета – его почти не видно. Итак, урок третий заключается в том, что высота горелки важна .

Вы заметили латунную горелку на фотографии выше? Это не самодельная горелка; это горелка Trangia. Trangia производит спиртовые горелки по крайней мере с 1951 года, и они чертовски хороши. Можем ли мы узнать что-нибудь, глядя на горелку Trangia? Давайте сравним горелку Trangia с печью, которую мы назвали неэффективной на первом фото выше.

Спиртовая плита, сделанная из банок с напитками на 23,5 жидких унций / 695 мл (слева) и горелки Trangia (справа)

Ну, что за фигня? Две печи имеют примерно одинаковую ширину в основании, но Trangia довольно эффективна, а другая – нет. Какая разница? Взгляните на отверстие в горелке Trangia. Обратите внимание, что это не полная ширина. Отверстие меньше, чем ширина всей горелки.Урок четвертый: Да, ширина имеет значение, но ширина отверстия даже более важна, чем ширина всей горелки .

Хорошо, теперь взгляните на это фото:

Спиртовые печи разной конструкции.

Две печи в заднем ряду – это проверенные печи 12-10 от Trail Designs. Обратите внимание, как отверстие на меньше ширины банок на – как и у Trangia.Эй, может быть, мы действительно что-то заметили!

Теперь взгляните на третью печь слева в первом ряду. Обратите внимание, что в нем тоже отверстие меньше его ширины. По этой фотографии сложно сказать, но это очень высокая печь. Вспомните из третьего урока, что высота конфорки важна. Итак, давайте зажжем эту горелку и посмотрим, как она работает.

Тестирование высокой печи с маленьким отверстием.

Что ж, мы определенно избавились от этого мерзкого желтого пламени! Но для начала это PITA, а пламя настолько маленькое, что едва нагревает воду.Его можно варить на медленном огне, но вода не вскипит. Через 20 минут моя вода все еще не вскипела, поэтому я отменил тест. Эта модель просто непрактична.

Высота делает печь более эффективной, но если она слишком высока, вода никогда не закипает. Существует связь между высотой и размером отверстия, поэтому урок пятый: для практической печи оптимальное соотношение между высотой и размером отверстия составляет примерно 1: 1 .

Как бы выглядела печь с соотношением размера проема к высоте 1: 1? Примерно так:

Спиртовая плита, размер отверстия которой примерно равен высоте плиты

Итак, отличная теория, но работает ли она на практике? На самом деле это соотношение работает очень хорошо.

Используемая спиртовая плита с соотношением 1: 1

Да, в пламени есть немного желтого цвета, но это неплохо, если сравнить размер и количество желтого цвета с плитой в первое фото в этом посте. И пламя – это симпатичная середина дорожного размера. Он не настолько мал, чтобы быть бесполезным, но и не настолько большим, чтобы быть расточительным. В моих тестах с 500 мл воды примерно 45F / 7C я смог довести воду до кипения, добавив примерно 1/2 унции жидкости (прибл.15 мл) зеленого денатурированного спирта. С точки зрения эффективности это неплохо.

Итак обзор:
1. Быстрые печки – боровы топлива; медленные печи более производительны.
2. Ширина горелки имеет значение
3. Высота горелки имеет значение
4. Ширина отверстия даже более важна, чем ширина горелки.
5. Для практичной печи соотношение ширины проем до высоты горелки составляет примерно 1: 1.

Хорошо, вот и некоторые основные соображения по конструкции для создания практичной и эффективной спиртовой горелки открытого типа.Есть еще кое-что, например, какой именно шаблон вы хотите использовать, но в интересах того, чтобы этот пост был короче, чем «Британская энциклопедия» или телефонный справочник Нью-Йорка, я собираюсь на этом закончить на сегодня.

Спасибо, что присоединились ко мне в другом приключении в печи,

HJ

Приложение: Стандарты для самодельных спиртовых плит
Ниже приведены некоторые цифры, по которым вы можете сравнить свои печи. Это довольно высокие стандарты.Не расстраивайтесь, если ваша первая пара печей не достигнет всех цифр. Конечно, эти цифры – всего лишь мои мысли по этому поводу. В конечном счете, ваша плита своими руками должна радовать вам .

Вес: Легкая горелка должна весить одну унцию (28 г) или меньше. Например, печь 12-10 от Trail Designs весит 0,6 унции (16 г).

КПД: Эффективная плита должна быть способна вскипятить 500 мл воды 20 ° C с использованием 15 мл спирта или меньше в простой кастрюле (другими словами без теплообменника) с крышкой при давлении 1 атмосфера (1013 мбар) .Использование ветрового стекла разрешено (на самом деле рекомендуется). Вы можете изменить высоту кастрюли над конфоркой по своему усмотрению. По моему опыту, от 2 до 3 см работают хорошо. YMMV.

Что касается вышеуказанного стандарта эффективности, большинству из нас трудно контролировать атмосферное давление. Немного ослабьте атмосферное давление, но если вы живете на большой высоте на Тибетском плато, просто не кукарекайте слишком много, когда ваша плита соответствует остальным критериям.

Эффективность: Ваша горелка должна постоянно доводить воду до кипения за 10 минут или меньше в самых разных условиях, например.грамм. различная температура воздуха, скорость ветра (в пределах разумного), высота над уровнем моря и т. д. Печи, которые работают только на вашем рабочем столе дома, не подходят. Ваша плита должна работать в типичных реальных условиях на открытом воздухе. Как правило, спиртовые печи работают лучше, когда температура воздуха составляет не менее 40F / 5C (на самом деле это довольно прохладно для большинства спиртовых плит). Если ваша плита продолжает работать при температуре ниже 40F / 5C, то у вас есть настоящий победитель.

Минимальный «коэффициент заполнения»: Ваша печь должна не потребовать заливки и должна быть способна заправляться топливом из обычной бутылки с откидной крышкой в ​​полевых условиях без отдельной воронки или любого другого внешнего устройства.Ваша плита должна зажечь обычную спичку за одну попытку, обычную зажигалку типа Bic примерно за одну или две попытки или обычную огнестойкую сталь примерно за три попытки. Дело в том, что разжечь плиту не должно быть больших хлопот.

Похожие сообщения и статьи :

Благодарности : Я в долгу перед многими людьми, которые поделились со мной идеями о конструкции спиртовой плиты. Я уверен, что забуду кого-то важного, но когда есть долг, лучше не забыть поблагодарить нескольких, чем вообще никого.Мои благодарности: Джеймсу М., Джеймсу Н., Джону Ф., Кевину Б., Тони Б., Теркокеру и Зелфу. Особая благодарность Уиллу Л., который терпеливо выполнил большую часть фактического изготовления печей (эй, я блоггер, а не производитель печей. Я действительно больше “идейный” парень, понимаете?). 🙂

Блог Saatchi Art

Новости искусства

19 января 2017 г. Автор: Лаура Гаскилл, Houzz

Когда вы вложили средства в любимые произведения искусства, стоит приложить немного дополнительных усилий, чтобы поддерживать их в наилучшем состоянии.Но как именно вы должны это сделать? Что делать, если вам нужно переместить или сдать свои произведения искусства на хранение? А как насчет тех великолепных, но грязных старых сокровищ, обнаруженных на чердаке ваших бабушек и дедушек – насколько сложно их очистить? Я спросил Роба Деламатера и Гаэтана Карона, основателей и арт-директоров The Lost Art Salon , галереи в Сан-Франциско, специализирующейся на художниках современной эпохи, о лучших способах ухода, обрамления, обслуживания, хранения и перемещения произведений искусства. .

Lost Art Salon (Изображение: Houzz)

Q.Допустим, я нашла старинную картину, которая мне нравится, но она выглядит очень грязной. Есть ли что-нибудь, что может сделать обычный человек, чтобы безопасно очистить картину?

A. Самый простой способ очистить масляную или акриловую картину на холсте – использовать белую хлопчатобумажную ткань, смоченную в слабом мыльном растворе; Мыло на основе оливкового масла творит чудеса. Вы будете удивлены, увидев, сколько грязи осталось. Будьте осторожны с картинами с толстым импасто, чтобы не повредить затвердевшую краску. Возможно, вы захотите использовать ватные палочки и аккуратно работать в трещинах.

Если картина по-прежнему выглядит грязной, лучше обратиться к мастеру-реставратору, который использует более сильное чистящее средство и может повторно нанести пигментные краски там, где это необходимо. Удивительно, как восстановленная картина может показать свой истинный цвет, просто убрав скопившийся сигаретный дым или дым от камина. Если на вашей масляной картине видно, что краска отслаивается, лучше доверить очистку и реставрацию художественному реставратору.

Много раз холсты расшатывались на подрамниках.Простой способ повторно натянуть полотно – это распылить воду на обратную сторону полотна и оставить его высохнуть на солнце на пару часов. Полотна сделаны из ткани, и со временем плетение стало рыхлым. Этот процесс безопасен и не повредит саму картину.

Lost Art Salon (Изображение: Houzz)

Что касается работ на бумаге, сначала нужно определить, водоэмульсионная это краска или нет. Это можно было сделать, протерев влажной белой тканью участок, который должен был быть позади циновки.Если цвет краски виден на ткани, это краска на водной основе. В случае краски на водной основе можно повредить деталь, пытаясь очистить ее водой. Мы рекомендуем просто вытирать пыль с помощью сухой мягкой и тонкой кисти. Если вы заметили небольшое пятно, которое беспокоит ваш глаз, вы можете попытаться аккуратно стереть его влажной слегка влажной белой хлопчатобумажной тканью, не удаляя пигменты.

При работе с краской без воды мягкая очистка влажной, едва влажной белой хлопчатобумажной тканью может творить чудеса.Не смачивайте открытую бумагу без краски, так как это может привести к образованию пятен от воды. Работы на бумаге с большим количеством водяных пятен лучше оставить в покое или обратиться к реставратору, специализирующемуся на работах на бумаге. Они смогут дать вам оценку стоимости восстановления ваших работ на бумаге.

В большинстве случаев работа на бумаге выглядит очень грязной из-за скопления грязи на самом стекле, которую можно легко очистить и собрать обратно. Вы можете решить дополнительно защитить изделие, заменив мат на бескислотный.

Идеи мозгового штурма о том, как расположить свои произведения искусства в гостиной

В. А как насчет регулярного обслуживания? Стоит ли вытирать пыль с картин и рам?

A. Мы настоятельно рекомендуем регулярно чистить картины сухой, мягкой и тонкой кистью. Что касается рам, можно использовать влажную ткань или то, что используется с мебелью, в зависимости от материала, из которого сделана рама. Хорошим советом будет держать работы на бумаге подальше от влажных помещений – ванных комнат или рядом с плитой на кухне.

Еще один простой и полезный трюк для художественных работ, оформленных с использованием открытого холщового коврика, на котором есть пятна от воды, – это использовать зубную щетку с мягкой мыльной водой и обязательно намочить холщовый коврик целиком. Пятно от воды должно исчезнуть, как по волшебству, когда весь холщовый коврик высохнет. Распространенной ошибкой является попытка смыть только пятно, в результате чего пятно только становится больше.

Q. Изготовление на заказ может быть дорогостоящим. Можно ли использовать готовые рамки? Бывают ли времена, когда лучше использовать нестандартную рамку?

А. Обрамление стоит дорого. Вот почему мы предлагаем большую часть наших работ из The Lost Art Collection без рамы с архивным ковриком стандартного размера, так что можно пойти в магазин готовых рам и купить стандартную раму за небольшую часть цены нестандартной рамы и вставьте его прямо внутрь. К сожалению, готовых вариантов не так много.

Храните самые ценные произведения искусства у камина

В. Стоит ли беспокоиться о повреждении солнцем произведений искусства, вывешенных в солнечной комнате?

А . Да, солнце может повредить произведения искусства, особенно работы на бумаге, пожелтеть бумагу, а иногда и привести к ее почти разрушению.

В . Что вы рекомендуете для ограничения ущерба?

А . Если вы хотите разместить произведение искусства в месте, где иногда бывают прямые солнечные лучи, подумайте о том, чтобы поместить его в рамку за стеклом с защитой от ультрафиолета. Существуют разные степени защиты от ультрафиолета; чем больше защита, тем лучше.Но знайте, что такие кусочки стекла могут быть довольно дорогими. Также знайте, что стекло с защитой от ультрафиолета обычно является отражающим. Нам нравится, когда работы на бумаге скрываются за неотражающим травленым стеклом, что гарантирует, что произведения искусства будут видны без отражения всего из вашей комнаты. К сожалению, травленое стекло плохо защищает от ультрафиолета. В зависимости от места, предназначенного для размещения произведения искусства, можно решить, какое стекло потребуется.

В . Как насчет защиты картин на холсте от солнечных лучей?

А . Картины маслом намного прочнее, чем работы на бумаге, но на солнце они также меняют цвет. Избегайте попадания прямых солнечных лучей на свои картины. Открытие масляной краски, нанесенной на холст, позволило демонстрировать произведения искусства без стекла и мата, что является нормой для представления картин на холсте. Если у вас есть солнечное место, идеально подходящее для работы на холсте, можно решить оформить его за стеклом с защитой от ультрафиолета с прокладками. То же самое можно сделать с маслом, которое показывает довольно много повреждений – мы любим называть это патиной, что может быть очень очаровательно – избегая изрядной цены на восстановление масла.

Lost Art Salon (Изображение: Houzz)

В . Как наиболее безопасно хранить произведения искусства? Допустим, кто-то сокращает штат и должен положить большую часть своего имущества на долгосрочное хранение. Как следует обращаться с их картинами, произведениями искусства в рамах и оттисками?

А . Лучший способ хранения произведений искусства – это выполнить следующие действия:

1. Оберните лист коричневой бумагой.
2. Оберните пузырчатой ​​пленкой.
3. Поместите углы рамы на все четыре угла.
4. Поместите завернутый рисунок в прочную коробку (для зеркала).

Для работ на бумаге без рамы используйте пластиковые рукава с бескислотным картоном, чтобы бумага не сгибалась со временем.

Lost Art Salon (Изображение: Houzz)

Найдите подходящую оправу для своего искусства

В . Как насчет защиты произведений искусства во время переезда или транспортировки? Что мы должны сделать помимо того, что вы рассказали о хранении произведений искусства?

А . Мы рекомендуем вам удвоить коробку, добавив картон с каждой стороны картины. Убедитесь, что коробка заполнена бумагой, чтобы деталь не смещалась в коробке во время транспортировки.

Карманная походная плита

(Улучшенное: 18 ступенек (с изображениями)

Это руководство на самом деле возникло по необходимости. Я люблю кемпинг и часто хожу в походы в лес. Как часто вы проводили день на рыбалке и хотели бы бросить свежую рыбу в кастрюлю прямо там, на причале?

Для меня это всегда означало носить с собой громоздкую, дорогую керосиновую или пропановую плиту, которая сама по себе может быть чем-то вроде боли, чтобы согреться и использовать ее.

Здесь есть множество инструкций о том, как приготовить «пенни-плиту». Однако у концепции Penny Stove есть ряд проблем, которые необходимо решить. Например:

1.) Вы не можете поставить большую кастрюлю на пенни, не раздавив ее.
2.) Пенни-печи становятся очень горячими, поэтому их нужно ставить на что-нибудь, что не горит, чтобы использовать.
3.) Если положить Penny Stove в карман или рюкзак для похода, он довольно быстро сломается.
4.) Penny Stoves либо трудно зажечь, либо они плохо экономят топливо.
5.) Penny Stoves легко выдувается ветром.

Что касается коммерческих «походных» печей, то * единственные *, которые я нашел, – это либо прославленные копейки (со всеми теми же проблемами), либо требующие от вас громоздких, тяжелых и дорогих канистр с пропаном или бутаном. (Или смесь двух.) Я никогда не понимал смысла тратить 50 долларов на «плиту на 3 унции» только для того, чтобы иметь с собой канистру на 13 унций, чтобы использовать ее в течение 1 часа.

В большинстве кемпинговых печей, сделанных своими руками, мне удалось найти использование отдельного ветрозащитного экрана, который обычно представляет собой кусок алюминия, который может согнуться и разбиться в моем рюкзаке, или вообще не использовать ветровое стекло.

Все эти проблемы устранены с помощью новой улучшенной «Пенни-плита» или, как я люблю ее называть, «карманной походной плиты». Я действительно предпочитаю эту плиту любой коммерческой печи, которую я когда-либо видел (а я видел много). Более того, это было бесплатно. Даже дешевая походная плита начинается с 30 долларов и быстро растет. Я видел менее полезные печи, продающиеся по цене более 100 долларов. Учитывая, что коммерческое топливо для печей также более чем в два раза дороже денатурированного спирта (рассчитывается по времени горения) и его труднее достать, у меня просто нет причин покупать что-либо коммерческое.

Хотя это не размер жестяной банки Altoids, и он не поместится в вашем набедренном кармане, его легко носить в грузовом кармане или в кармане вашего рюкзака. Я держу его в одном из небольших карманов моего рюкзака, когда иду в поход.

За 1,25 доллара вы можете получить бутылку HEET, а многие другие виды топлива еще дешевле. (Хотя я скажу вам по опыту, вы будете выглядеть странно, купив полдюжины бутылок в середине лета. Думаю, этот парень думал, что я готовлю метамфетамин.)

Сравните это с Esbit Stove, которая принимает твердотельные планшеты, которые горят (реально) примерно 10 минут по цене 0,50 доллара за штуку. Это 3 доллара в час, а найти непросто.

Пока я не тестировал его, я почти уверен, что бутылки HEET за 1,25 доллара (которую можно забрать практически где угодно, включая заправочные станции) мне хватит более чем на час.

Я предпочитаю топливо денатурированный спирт. (См. Шаг «Топливо».)

Наконец, проблема, с которой я столкнулся с твердотельным топливом, – это время, необходимое для его нагрева, количество тепла, которое они выделяют, и количество времени, необходимое для заправки их прочь.Эта плита готова к работе через 1 минуту, ее можно погасить, продув ее или поставив на нее мерный стакан, и она остынет менее чем за 3 минуты.

Я предпочитаю эту плиту, чтобы быстро поджарить обед.

Если у кого-то есть предложения по доработке, я весь уши.

CES | Перезапуск печи

Представьте себе!

Вы находитесь в центре (укажите свой город) зимой, и в вашей масляной печи закончился мазут.Если печь не запускается снова после наполнения бака, возможно, вам придется удалить воздух и перезапустить печь вручную.

Вы можете попробовать удалить воздух из печи самостоятельно, но будьте осторожны. Если вы считаете себя удобным, вы можете следовать приведенным ниже инструкциям. Возможно, не помешает предварительно просмотреть одно или два видео на YouTube.

Единственный тип печи, который можно удалить и перезапустить, – это масляная печь. Если у вас есть газовая печь или вы не знаете, какая у вас печь, ОСТАНОВИТЕСЬ прямо здесь. Также, если во время кровотечения становится трудно или вы не уверены в том, что делаете; остановитесь, выключите печь и вызовите профессионала.

Шаг 1. Заполните топливный бак

Если вы позволите резервуару для масла опуститься слишком низко или в нем кончится мазут, ваша печь отключится и перестанет вырабатывать тепло. Ваша линия подачи масла не находится прямо на дне резервуара. Хотя может показаться, что в баке есть масло, уровень, вероятно, ниже линии подачи.Первое, что вам нужно сделать перед тем, как начать этот процесс, – это долить масло в бак (свяжитесь с нами по телефону 800-874-1975). Удаление воздуха из печи не поможет, если ваш резервуар пуст.

Шаг 2. Нажмите кнопку сброса

После того, как резервуар будет заправлен, следующим шагом будет нажатие кнопки сброса. Печь должна снова заработать самостоятельно. Удаление воздуха из топливопровода не всегда необходимо, если печь не перезапускается после того, как вы добавили еще мазута.

Обычно причина удаления воздуха из печи связана с уровнем топлива.Если вы дадите маслу полностью стечь, тогда печи может потребоваться дополнительная помощь для повторного запуска. Чтобы предотвратить это, доливайте бак до того, как уровень масла станет очень низким. Вы также защитите свой дом от замерзания, когда печь выключится.

Шаг 3. Выключите печь

Если нажатие кнопки сброса не работает, вам придется удалить воздух из печи, чтобы она снова заработала. Начните с выключения печи. Переключатель должен быть расположен прямо на вашей печи. На многих печах кнопка сброса автоматически отключает агрегат, поэтому вам, возможно, не придется выключать вручную.Вы увидите красный свет, если кнопка сброса уже выключила устройство.

Шаг 4. Соберите инструменты

Вам понадобятся инструменты:

• Разводной ключ или шестигранный ключ
• Гибкая нейлоновая трубка диаметром 1/4 дюйма (достаточно 1 фута)
• Емкость для сбора масляных отходов (подойдет старое ведро или банка из-под кофе)
• Наполнитель для кошачьего туалета или опилки на дне контейнера, чтобы избежать разбрызгивания
• ИЛИ пустую бутылку, желательно 32 унции, если вы хотите повторно использовать масло
• Старое полотенце для рук

Вам понадобится разводной гаечный ключ для установки выпускного клапана или шестигранный ключ.Если вы не уверены, какая из них подойдет для вашей печи, посмотрите руководство или возьмите с собой и то, и другое и посмотрите, что подходит. Вам также понадобится примерно один фут гибкой нейлоновой трубки диаметром 1/4 дюйма.

Далее вам понадобится контейнер для сбора масляных отходов, которые будут стекать из вашей печи. Используйте старое ведро или банку из-под кофе. Если вы не хотите, чтобы масло разбрызгивалось, положите на дно емкости наполнитель для кошачьего туалета или опилки. Если вы хотите повторно использовать топливо, используйте чистую пустую бутылку. Вы можете вернуть топливо в бак после завершения процесса удаления воздуха, но только если масло выходит чистым !! Если вы видите осадок или осадок, не используйте его повторно!

Напоследок не забудьте взять с собой старое полотенце для рук.Есть вероятность, что на вас останется немного масла, поэтому носите одежду, которую не боитесь испачкать.

Шаг 5: Найдите спускной клапан

Чтобы найти спускной клапан, вам нужно найти топливный насос. К топливному насосу будут подключены трубки. Выпускной клапан будет на одной стороне топливного насоса, и на нем будет шестигранная гайка. Шестигранная гайка может быть металлической или резиновой заглушкой. Если вы не видите его сразу, не паникуйте! На некоторых печах он немного спрятан.

Ослабьте гайку, чтобы можно было повернуть ее в нужный момент.Затем снова затяните его примерно на четверть оборота, чтобы масло не вытекло. Не откручивайте гайку полностью.

Шаг 6. Присоедините нейлоновую трубку

Вставьте трубку в спускной клапан и расположите ее так, чтобы другой конец находился в контейнере. Вы можете использовать трубку в спускном клапане или просто позволить топливу стечь прямо в контейнер. Если вы не используете трубки, имейте в виду, что масло может разбрызгиваться, и процесс будет более беспорядочным. Чтобы избежать дополнительной утечки на пол, убедитесь, что емкость находится прямо под клапаном.Вы также можете положить газету или бумажные полотенца на пол под клапаном.

Если вам помогает второй человек, он может держать емкость прямо под клапаном, чтобы собрать масло.

Шаг 7: Включите печь и открутите клапан

Далее включаем печь. Помните, как вы ослабляли клапан раньше? Затяните его ровно настолько, чтобы быть уверенным, что вы сможете быстро повернуть его снова. Пришло время ослабить его. Вам, вероятно, понадобится меньше одного оборота, чтобы масло потекло.Ослабляйте клапан до тех пор, пока не начнут выходить масло и воздух. Дайте ему стечь, пока не выйдет только топливо.

Если из клапана ничего не выходит, возможно, вам придется нажать кнопку сброса после того, как вы щелкнули выключателем. Если ваша печь автоматически отключается с помощью кнопки сброса, вам, возможно, придется дать ей пару попыток. Если устройство не включается, вызовите специалиста, чтобы он осмотрел его. Проблема может заключаться в засорении, повреждении топливопровода или насосе.

Шаг 8: Затяните клапан

Когда масло потечет устойчивой струей, затяните клапан.В этот момент горелка должна включиться. Вы поймете это, когда услышите, как загорелась печь. Если это произойдет, поздравляем !! Вы успешно выполнили прокачку и перезапустили печь. Снимите трубку, очистите контейнер и наслаждайтесь теплом!

Если горелка агрегата не включается после первого выпуска масла, попробуйте еще раз. Для начала ослабьте спускной клапан и дайте топливу выйти. Вы можете попробовать это несколько раз. Однако, если ваша печь не горит, возможно, у вас изношены детали, и вам нужно позвонить кому-нибудь, чтобы они ее осмотрели.Для удаления воздуха и перезапуска устройства, когда оно находится в надлежащем рабочем состоянии, не должно требоваться более одного или двух раз.

Когда все остальное не удается… Позвоните специалисту

Профессионал может точно определить, почему ваш агрегат не запускается. Если в любой момент в процессе удаления воздуха из печи что-то не так или вы теряете уверенность, пора обратиться к профессионалу.

Точно так же, если процесс не работает, может быть что-то еще не так, и вам нужен техник, чтобы осмотреть печь.Даже если удаление воздуха из печи действительно помогает, но вы обнаруживаете, что вам приходится делать это часто, возможно, пришло время высказать свое мнение.

Если вы покупаете мазут в компании Combined Energy Services, мы можем в любое время отремонтировать вашу масляную печь и направить техника для оказания экстренной помощи. Позвоните нам по телефону 800-874-1975 . Мы здесь, чтобы в вашем доме снова было тепло, а вашей семье снова стало комфортно.

Уловок с увлажнителем, сделанным своими руками для улучшения качества воздуха в доме

Фото: istockphoto.com

Зима не только снижает температуру на улице; в большинстве регионов это также означает, что в вашем доме воздух абсолютно сухой, поскольку системы центрального отопления поглощают любую влагу, которую может дать Мать-Природа.Снижение влажности в воздухе может сделать вашу кожу сухой и зудящей, что приведет к появлению симптомов заложенности носовых пазух – заложенности носа, зуда в глазах и пересохшего горла, не говоря уже о раздражающем статическом прилипании и сотрясениях при прикосновении к дверным ручкам. Низкий уровень влажности также плохо сказывается на ваших комнатных растениях, поскольку они забирают влагу с их листьев быстрее, чем корни могут ее заменить.

СВЯЗАННЫЕ С: 7 причин, по которым каждому дому нужен увлажнитель

Повышение влажности воздуха с помощью увлажнителя – очевидное решение, но покупка этих устройств – которые начинаются от 30 долларов за очень маленькую единицу и могут стоить до 200 долларов – за каждую номер станет довольно дорогим.Более того, увлажнители работают от электричества, что, несомненно, увеличит ваш счет за коммунальные услуги. Но проявив немного изобретательности, вы можете с меньшими затратами повысить уровень влажности в доме – просто изменив привычки принимать душ или соорудив увлажнитель воздуха своими руками из недорогих материалов. Ознакомьтесь с этими восемью простыми приемами, чтобы перехитрить сухой зимний воздух.

Фото: istockphoto.com

1. Кипячение воды

Кипящая вода выпускает облака пара в воздух. Так что приготовьте пасту на ужин, заварите себе чашку чая или просто поставьте кастрюлю на плиту (добавьте в свой дом приятный аромат, добавив несколько капель вашего любимого эфирного масла, свежих трав или сушеных специй, таких как корица).Кипятите около 10 минут, а затем слейте воду в кухонную раковину, чтобы уменьшить скопление жира в канализации.

2. Заставьте испарение работать

Испарение – процесс превращения жидкой воды в водяной пар под воздействием давления или повышенной температуры – является естественной частью круговорота воды. Вот несколько способов заставить это чудо природы работать на вас и повысить влажность в вашем доме: Поставьте миски с водой возле окон или вентиляционных отверстий обогревателя. Наполните керамическую или металлическую емкость (не стеклянную, которая может расколоться от тепла) водой и поставьте ее на радиатор.Потратьте деньги на свежие цветы или разместите интересные обрезки веток в вазе с водой.

Фото: istockphoto.com

3. Используйте свои комнатные растения

Транспирация – это процесс, с помощью которого растение извлекает воду и питательные вещества из почвы, перемещает их через корни, стебли и листья растения, а затем возвращается. большая часть этой воды возвращается в атмосферу в виде водяного пара, выходящего через листья. Что для вас значит вся эта биология? Что вы можете добавить немного влажности в каждую комнату, сделав «зеленую» коллекцию комнатных растений.Группировка растений дает наилучшие результаты, так как увеличивает количество листьев и площадь поверхности, выделяющую водяной пар. Держите растения хорошо поливаемыми, но не мокрыми, чтобы помочь растениям поддерживать оптимальный уровень влажности.

СВЯЗАННЫЕ С: Лучшие растения для каждой комнаты дома

4. Полезные свойства душа и ванны

Нет ничего лучше горячего душа, чтобы начать утро, или теплой ванны, чтобы расслабиться в конце дня. Еще лучше, если вы используете всю эту гидроэнергетику, чтобы увлажнить свой дом.Оставляйте дверь в ванную открытой, пока принимаете душ, или открывайте ее, как только закончите, чтобы влажность переместилась в следующую комнату. Вместо того, чтобы слить воду из ванны, как только вы выйдете из нее, дайте воде отстояться, пока она полностью не остынет, давая ей время выпустить водяной пар в воздух.

5. Подделка увлажнителя с помощью проволочной вешалки

Вот прием прохладной влажности: наполните миску водой, согните проволочную вешалку посередине так, чтобы она могла «сидеть» над чашей, а затем накройте крышкой. намочите мочалку или полотенце для рук поверх вешалки, чтобы полотенце частично висело в воде.Вода будет стекать из миски в полотенце, а затем испаряться в воздухе. Это более эффективно, чем простое наполнение миски водой из-за большей площади поверхности полотенца. Попробуйте разместить приспособление рядом с изголовьем кровати, чтобы предотвратить заложенность носа в ночное время.

6. Сделайте самодельный увлажнитель воздуха с вентилятором

Механизм купленного в магазине испарительного увлажнителя довольно прост: он включает емкость для воды, фитиль для поглощения воды и вентилятор для выдувания влаги в воздух.Помня об этих основах, опытный домашний мастер может построить самодельный увлажнитель воздуха менее чем за 15 долларов, используя такие расходные материалы, как бутылка с водой, компьютерный вентилятор и губка. Изучите онлайн-видео с практическими рекомендациями и попробуйте, просто не забывайте проявлять осторожность, чтобы избежать поражения электрическим током при использовании воды и электричества.

СВЯЗАННЫЕ С: борьба с сухим зимним воздухом с помощью 7 советов и приемов

Фото: istockphoto.
