конструкция, принцип работы. Масляная печь

Для обогрева технических помещений (гаража, мастерских и др.) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для отопления помещений и нагрева воды.

Отработанное масло часто бывает некуда девать, а как топливо оно хорошо подходит, поскольку не надо приобретать и складировать дрова или расходовать электричество. Расход топлива не превышает 2 л в час. При этом его не надо особенно подготавливать в плане подогрева, очистки и подачи насосом под давлением.

Достоинства печи на отработке

При правильной эксплуатации и соблюдении норм безопасности у печи проявляются следующие достоинства.

1. Эффективный обогрев закрытых пространств: технических помещений, теплиц, бытовых построек.
2. Быстрый прогрев помещений.
3. Независимость аппарата от газа и электричества.
4. Конструкция позволяет готовить пищу.
5. При нормальном режиме печь не дает много гари и копоти.
6. Простота эксплуатации.
7. Возможность транспортировки из-за небольших габаритов и веса.
8. Отсутствие открытого пламени.
9. Для изготовления печи можно использовать металлолом.
10. Печь обеспечивает сжигание масла и его паров. При правильной эксплуатации устройство не будет пожароопасным.

Недостатки

Имеются, к сожалению, у него и недостатки:

• отработку следует фильтровать, поскольку примеси забивают питающую трубку;
• необходимость сооружения дымохода длиной более 4 м;
• наличие открытых раскаленных поверхностей;
• необходимость частой чистки печи и дымохода;
• неприятный запах топлива;
• загрязнение помещения и одежды при контакте с отработкой;
• погасить печь можно только после полного выгорания топлива;
• пожароопасность при неправильной эксплуатации, например, при переполнении отработкой камеры сгорания;
• масло загорается только при нагреве до температуры вспышки;
• гудение в процессе работы.

Принцип действия

Основой для печи на отработке послужил керогаз, который ранее использовался на дачах и в деревнях. В качестве топлива в нем применялся керосин, пары которого дожигали в отдельной камере. Чтобы не тратиться на топливо, был разработан способ сжигания отработанного масла, которое некоторые предприятия отдают дешево или даром.

Сделать печь своими руками не так трудно, но процессы сгорания масел, происходящие в ней, сложны. Чтобы пары полностью сгорали, их надо закручивать для лучшего перемешивания. Для полного сгорания масла тяжелые компоненты надо предварительно расщепить на легкие. Процесс называется пиролизом. Для испарения необходим подогрев самого масла.

Принцип работы масляной печи заключается в том, что сначала отработку поджигают в нижней камере. При этом в нее поступает воздух через дроссельную заслонку, которой регулируют интенсивность горения. Пары масла вместе с воздухом поднимаются вверх по вертикальной трубе, которая вместе с верхним бачком является камерой дожигания. При этом смесь перемешивается под действием силы Кориолиса. Интенсивность зависит от правильности выбора длины и диаметра камеры сгорания.

Для полного сгорания воздух через нижнюю заслонку поступает в недостаточном количестве. Поэтому он дополнительно подсасывается через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Затем поток газов переходит в камеру окончательного дожигания, выполненную в виде расширенной емкости сверху. Она сделана с горизонтальным разносом между выходом камеры сгорания и входом дымохода, необходимого для создания температурного скачка между зонами кислородного и окисно-азотного дожигания. Дело в том, что при температуре ниже 600⁰С оксиды азота активней кислорода, и они окисляют частицы топлива в первую очередь, разлагаясь при этом. С ростом температуры основным окислителем становится кислород и вредные вещества уходят через дымоход в атмосферу. Поэтому высокая температура в верхнем бачке нежелательна.

Виды печей на отработанном масле

Печи работают по принципу дожигания испарений при нагреве масла. Под это топливо подходит пиролизный агрегат, где можно производить его нагрев в вакуумной камере. В ней образуются испарения и поступают в печь дожигания. Туда же подается воздух для поддерживания горения. Пары сгорают с интенсивным выделением тепла.

Печь на отработке можно сделать самостоятельно. Материалом могут быть газовые баллоны, трубы или листовая сталь.

Как сделать печь небольшой мощности своими руками

Если владеть техникой электросварки, масляную печь можно сделать самостоятельно. Подготавливаются материалы по чертежам печи.

Чтобы собрать устройство, потребуются некоторые инструменты. Это:

• аппарат для сварки;
• шлифовальный электроинструмент;
• дрель со сверлами;
• слесарные инструменты.

После сборки соединения проверяются на герметичность, чтобы масло не могло просочиться через сварные швы и уплотнения.

Масляная печь на отработке включает две цилиндрические емкости, соединенные перфорированной трубой. Верхний бачок содержит внутри перегородку и смещен относительно нижнего по оси. Круглые емкости можно заменить на квадратные или прямоугольные. Печка при этом не станет хуже работать. На пол конструкция устанавливается с помощью приваренных ножек.

Обычная масляная печь имеет мощность не более 3-4 кВт. Ее можно сделать больше за счет пропорционального увеличения размеров. Следующим этапом является установка двух камер дожигания, бака для отработки с подачей в первую камеру сжигания и выдвижной топки. Наиболее эффективной является масляная печь с наддувом. Получение мощности более 15 кВт путем увеличения размеров нецелесообразно. Интенсивность испарения масла имеет предел, выше которого появляется сажа и чад.

Печь на отработке с наддувом

Изготовление двух камер требует проведения качественной сварки, потому конструкция получается сложной. Проще сделать все в одной емкости. Все физико-химические процессы будут происходить в ней. В данном способе отбор тепла от продуктов сгорания не нарушает работу процесс горения. Оптимальным вариантом является печь на отработке из газового баллона с применением наддува.

Печка представляет собой закрытый сосуд с заслонкой сверху для регулирования подачи воздуха. Через центральную часть по трубе подается воздух от вентилятора. После него надо установить обратный клапан, чтобы дымовые газы не попадали в помещение после прекращения принудительной подачи воздуха. В нижней части нагнетательной трубы выполнено множество отверстий для подачи необходимого количества воздуха в камеру дожигания.

Самодельные конструкции печей

Печь на отработке из газового баллона с наддувом обладает повышенной тепловой мощностью. При неправильной подаче воздуха под давлением можно достичь обратного результата до прекращения процесса горения. Здесь удобно увеличить длину дымохода, сделав горизонтальный участок, переходящий в конце в вертикальный. При этом улучшается обогрев помещения за счет большей поверхности теплоотдачи, но следует знать, что при слишком большой протяженности горизонтальных участков и наличии поворотов дымохода без наддува печь работать не будет. Высота трубы должна быть не менее 4 м, диаметр – не менее 10 см. Допустимо не более двух поворотов дымохода на 90⁰.

Печь на отработке с наддувом и дозаправкой может работать длительный период. Увеличивать размер камеры сгорания нельзя: масло не прогреется. Если при этом получится ее растопить, неконтролируемое горение большого количества топлива создает пожароопасность. Емкость заполняется не более чем на 2/3 объема в количестве до 0,5 л. Дозаправку можно обеспечить через трубку с краном по закону сообщающихся сосудов или подавать сверху капельным способом через воронку по трубе. Малые порции масла, попадающие на раскаленную чашу, мгновенно испаряются и воспламеняются. Преимуществом способа является отсутствие большого количества кипящего масла в камере сгорания, создающего опасность выброса. Тогда даже мини-печь на отработке с наддувом может отапливать помещение достаточно долго. Сложность заключается в обеспечении непрерывности процесса капельной подачи отработки, которая обычно контролируется визуально. Для этого нужна ее тщательная очистка и дозировка. Здесь следует отдавать предпочтение промышленным моделям. Печь на отработке с наддувом и дозаправкой лучше работает, когда масло распыляется воздухом.

Такое устройство встраивают в буржуйку, и она эффективно работает. Здесь важно обеспечить визуальный контроль за подачей масла снаружи печи. Расход регулируют краном, чтобы поступала тонкая струйка. При этом меняется мощность. Большое количество топлива подавать не нужно. Здесь эффект обеспечивается за счет попадания капель масла на раскаленную поверхность чашки. Когда топлива поступает немного, печь можно легко погасить, перекрыв его подачу.

Самодельные конструкции удобно подпитывать от внешней емкости через поплавковый регулятор уровня топлива. Поступление топлива в камеру сгорания создается через сообщающиеся сосуды. Мощность печи изменяется за счет воздушной заслонки.

Наддув можно использовать с целью усиления тяги, поскольку эффективное удаление продуктов сгорания – не менее важный процесс, чем нагнетание кислорода в топку. Вытяжка улучшается двумя способами – инжекционным и эжекторным.

Эжекторная конструкция печки с наддувом предпочтительней, так как здесь достаточно вентилятора производительностью от 1500 л/ч (кухонный, компьютерный или промышленный ВН-2).

Средства повышения эффективности печей

Простая мини-печь на отработке с наддувом не всегда устраивает пользователей из-за низкой производительности и малой функциональности. Для улучшения ее работы применяются дополнительные устройства.

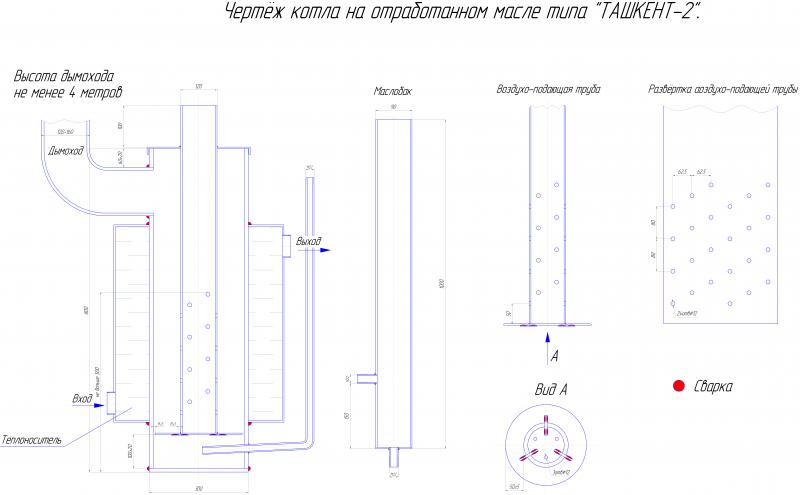

1. Печь на отработке с водяным контуром. Работа печи с отбором тепла на водяное отопление организуется путем обвязывания корпуса змеевиком или создания водяной рубашки на дымоходе. В первом варианте змеевик делают из медной трубы, встроенный в систему отопления дома. Через нее производят циркуляцию теплоносителя. Водяная рубашка из металла делается в верхней части корпуса печи. Через нее также производится циркуляция жидкого теплоносителя. Простейшими устройствами являются труба, проходящая внутри камеры дожигания, и кожух на дымоходе. Чтобы печь на отработке с наддувом была эффективной, количество воды в резервуаре, контактирующим с ней, должно быть не менее 30 л. Экономайзер позволяет обогревать помещения с большими площадями. Печь на отработке с водяным контуром должна иметь расширительный бак с аварийным сливом, если жидкость закипит. Мембранную емкость устанавливать не рекомендуется.
2. Воздушный теплообменник. Многие путают его с наддувом, но принцип работы у них разный. Самым простым теплообменником является обдув печки вентилятором. Способ не требует никаких конструктивных изменений, а обогрев помещения улучшается. Можно также прогонять воздух по трубе, вмонтированной в камеру дожигания или через короб, установленный сверху печки. Основным отличием воздушного теплообменника от наддува является то, что воздух не контактирует с топливом и продуктами сгорания, а подогревается через стенку. Слишком охлаждать камеру дожигания не рекомендуется, поскольку в ней сгорают экологически вредные окислы азота. Лучше отбирать тепло от дымохода, на входе в который температура продуктов сгорания составляет около 400⁰С.

Эксплуатация печи

Сначала печь разжигают. Здесь используют ветошь, бумагу и горючие жидкости. Растворитель или бензин наливают на поверхность масла и быстро поджигают длинным факелом. Долго выжидать нельзя, иначе образуется смесь паров горючей жидкости с воздухом и воспламенение происходит с хлопком. Поджиг с помощью легковоспламеняющихся жидкостей требует особой аккуратности.

Перелив топлива не допускается, иначе может произойти выброс. После разогрева масло начинает кипеть. Процесс регулируется воздушной заслонкой.

Емкости периодически очищаются металлической щеткой. Места скопления нагара простукиваются молотком.

Работа такого агрегата, как печь на отработке с водяным контуром, постоянно контролируется, так как нужно следить за тем, чтобы количество теплоносителя не было ниже нормы. С антифризом следует обращаться осторожно, не допуская его попадания на тело.

Заключение

Сжигать отработанное масло предпочтительней, чем перерабатывать. Тем более что разработана специальная печь на отработке с наддувом, для которой не требуется печное топливо, а можно сжигать масло напрямую. Целесообразность ее применения также заключается в высоком КПД, достигающем 80 %. Самодельная печь на отработке с наддувом может быть сделана из подручных средств, что позволит сэкономить значительные средства.

Печь на отработке в Череповце: 500-товаров: бесплатная доставка, скидка-58% [перейти]

Партнерская программаПомощь

Череповец

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

-47%

5 839

11000

Печь на отработке (отработанном масле) Тип: Отопительная печь, Размер: Длина 70. 000 Ширина 38.000

В МАГАЗИН

-47%

6 367

12000

Печь на отработке с водяным контуром и выходом под капельную подачу Тип: Отопительная печь, Размер:

В МАГАЗИН

6 900

Печь на отработке и солярке

В МАГАЗИН

7 200

Печь на отработке и солярке (увеличенная)

В МАГАЗИН

8 200

Печь на отработке с водяным контуром (увеличенная)

В МАГАЗИН

7 900

Печь на отработке с водяным контуром

В МАГАЗИН

6 544

Печь на отработке, солярке, мазуте Тип: печь под казан, Производитель: Россия, Материал корпуса:

ПОДРОБНЕЕ

25 900

Водогрей для печей на отработке POLARUS Производитель: Водогрей

ПОДРОБНЕЕ

12 500

Отопительная печь Горелка 50 кВт Тип: печь, Мощность: 50 кВт

ПОДРОБНЕЕ

90 000

Отопительная печь Горелка Тип: печь

ПОДРОБНЕЕ

19 900

Печь с водяным контуром Stoker 120 Aqua- G Ермак Тип: дверца, Производитель: ЕРМАК, Топливо: дрова

ПОДРОБНЕЕ

11 450

Печь-буржуйка на отработанном масле (отработке) Тип: печь, Дымоход: Да

ПОДРОБНЕЕ

21 400

Печь буржуйка универсальная Тип: печь

ПОДРОБНЕЕ

7 600

Печь буржуйка на отработке “Тепловед” для гаража, дома до 100 кв. м Тип: печь

ПОДРОБНЕЕ

8 100

Печь Буржуйка на отработанном масле (отработке) или дизеле PRIDE FACTORY Тип: печь

ПОДРОБНЕЕ

6 426

Печь на отработке с водяным контуром и с выходом под капельную подачу Тип: печь, Комплектация: бак

ПОДРОБНЕЕ

7 973

Печь на отработке и солярке с водяным контуром и капельной подачей Тип: печь, Установка: подвесная,

ПОДРОБНЕЕ

5 460

Отопительная печь Умница Тип: печь, Производитель: Умница

ПОДРОБНЕЕ

26 600

Печь отопительная с водяным контуром Ермак-Термо 250-АКВА Производитель: ЕРМАК, Топливо: дрова,

ПОДРОБНЕЕ

9 750

Печь на отработке и солярке с водяным контуром делай блоки Тип: печь, Комплектация: бак

ПОДРОБНЕЕ

чудомаслянаянаддувомНа отработкеводяным контуром

31 070

Водогрей для печей на отработке POLARUS Производитель: Polarus

ПОДРОБНЕЕ

75 900

Polarus P11M 80 Печь на отработанном масле 10-80 кВт

ПОДРОБНЕЕ

71 200

Polarus P11M 60 Печь на отработанном масле 10-60 кВт

ПОДРОБНЕЕ

80 370

ТС-55 Отопитель Мощность: 55 кВт

ПОДРОБНЕЕ

6 300

Печь на отработке (отработанном масле) Вид: дизельный, Мощность: 30 кВт, Площадь обогрева: 50 м²

ПОДРОБНЕЕ

70 410

Печь на отработанном масле поларус Р11М 60 (10-60кВт) Производитель: Polarus, Мощность: 60 кВт

ПОДРОБНЕЕ

138 416

Чугунная печь Kratki Koza/K9/W (c вод. контуром) Тип: печь, Производитель: Kratki

ПОДРОБНЕЕ

10 950

Печь на отработке, солярке с капельной подачей делай блоки Тип: печь, Установка: подвесная,

ПОДРОБНЕЕ

2 страница из 18

Популярные товары в наличии! В категории: Печь на отработке – купить по выгодной цене, доставка: Череповец, скидки!

Печь на отработке

Поиск и устранение неисправностей реле давления печи: 5 простых вещей, которые нужно проверить

Сегодня мы поговорим об устранении неисправностей реле давления печи. Я хочу расширить нашу недавнюю серию работ по поиску и устранению неисправностей газовых печей, рассмотрев каждую часть последовательности операций печи. Я расскажу вам, что делает реле давления и почему это важно. И в завершение я дам вам пять простых вещей, которые нужно проверить при устранении неполадок в реле давления в печи. Это будет здесь, в блоге Fox Family Heating & Air.

Во-первых, я хочу честно предупредить всех, кто смотрит это, но еще не является опытным техником в отрасли HVAC. Это видео предназначено только для образовательных целей. Fox Family Heating & Air не рекомендует никому, кроме профессионала, открывать печь и пытаться диагностировать неисправность, происходящую в вашей системе.

Различают высокое и низкое напряжение, способное ударить человека током. Есть также множество движущихся компонентов, которые могут повредить части тела, а именно руки и пальцы. Печь также производит горячие поверхности внутри отсеков печи и вокруг корпуса, что может вызвать сильные ожоги. Фактическое пламя, возникающее при розжиге и запуске газовой печи, может вызвать серьезные ожоги и нанести ущерб человеку или имуществу.

Последовательность событий в печи

Во-первых, как техник, вы должны знать последовательность событий для правильного запуска газовой печи. Это очень просто, и вы должны запомнить это, прежде чем вы даже сможете подумать о том, чтобы быть квалифицированным для устранения неполадок.

1. Питание к плате управления печью
2. Термостат сигнализирует запрос на нагрев
3. Включается мотор индуктора
4. Реле давления подтверждает правильную работу индуктора
5. Зажигатель активируется
6. Газовый клапан активируется
7. Пламя распространяется по горелкам
8. Датчик пламени подтверждает, что все горелки зажжены
9. Вентилятор нагнетает воздух через воздуховоды

Сначала запускается двигатель индуктора 90 003

Когда печь начинает новый цикл , индукторный двигатель – это первое, что вы должны увидеть. По проводам, идущим от платы управления, подается 120 вольт. Это запускает двигатель индуктора на срок до 60 секунд, прежде чем произойдет что-либо еще. Это функция безопасности, которая создает отрицательное давление или тягу, которая очищает теплообменник от любых ядовитых газов, а именно побочных продуктов сгорания. Он делает воздух внутри полых трубок теплообменника чище, когда загорается пламя. Когда у нас внутри теплообменника во время горения более чистый воздух, КПД печи увеличивается.

Затем срабатывает реле давления в печи

Затем срабатывает защитное устройство, называемое реле давления, когда диафрагма внутри него распознает действие всасывающего или продувочного двигателя индуктора. Реле давления представляет собой нормально разомкнутый переключатель, который замыкается в соответствии со спецификациями производителя для требуемого отрицательного давления.

Если индуктор включается и работает нормально, реле давления печи должно активироваться. В этом тоже нет задержки во времени. Индукционный двигатель быстро создает эту тягу. В большинстве случаев в течение 5-7 секунд – и оттуда запускается остальная часть печи.

Если реле давления не сработает, печь выключится, подождите немного и повторите попытку. Если реле давления не закрывается после 3-5 попыток, плата управления прекратит подачу напряжения на двигатель индуктора, по существу блокируя его от дальнейших попыток.

Вы можете сказать, что система находится в каком-то защитном режиме, когда вентилятор печи (или воздуходувка) проталкивает воздух комнатной температуры через воздуховоды в ваши комнаты. Никому не нравится, когда в их дом дует прохладный воздух в отопительный сезон, поэтому это происходит, чтобы предупредить жильцов о том, что система работает неправильно, и им следует позвонить в компанию HVAC, чтобы выйти и устранить неполадки в системе.

Устранение неполадок реле давления печи

Предположим, что двигатель индуктора работает нормально. Но реле давления, похоже, не закрывается. Используя свой измеритель, вы можете проследить 24 вольта, поступающие от платы управления, через предохранители и на реле давления. Поместите один провод на землю или прочный кусок металла, прикрепленный к печи. Поместите другой на входную клемму коммутатора. Если у вас есть 24 вольта на входящей клемме, но не на клемме, выходящей из переключателя, вы можете предположить, что реле давления не замкнуто.

Другой способ сделать это — протестировать ваши лиды на двух терминалах. Когда реле давления разомкнуто, ваш счетчик покажет 24 вольта. Когда переключатель закроется, вы увидите 0 вольт.

Помните, что реле давления не замыкается до тех пор, пока не включится индукторный двигатель и не обеспечит необходимое всасывание для замыкания реле давления. Требуемая мощность всасывания указана на реле давления.

Печь

Реле давления не закрывается

При устранении неполадок реле давления печи мы можем сделать несколько вещей. Мы можем взять наш манометр и убедиться, что двигатель индуктора создает вакуум, подключив шланг счетчика непосредственно к сборной камере, к которой подключена трубка реле давления. Снимите этот шланг реле давления и подсоедините шланг манометра к тому же порту.

После того, как вы наденете шланг и запустите систему, сработает индуктор, и манометр должен начать показывать индуктивную тягу, когда она начнет расти. Это число на счетчике должно быть больше, чем число на реле давления. Например, предположим, что вы тестируете реле давления, которое замыкается при -0,7 дюйма водяного столба. В этом случае показания счетчика на всасывании должны быть около -1″ водяного столба. Может быть меньше, может быть больше, но не может быть меньше числа на реле давления. Это означает, что если вы читаете -0,4″ водяного столба, что-то вызывает низкое давление.

Пять простых вещей, которые нужно проверить

Давайте проверим, что здесь может происходить. Вот некоторые из наиболее распространенных причин, по которым реле давления в печи выходят из строя или не позволяют остальной части системы запуститься.

Порванная или застрявшая диафрагма

Поврежден шланг реле давления

В шланге реле давления вода

1. Забитый порт в сборной камере к реле давления

В сборной камере проверьте, не содержит ли сам порт каких-либо отложений кальция, грязи или другого мусора, препятствующего прохождению воздуха через порт. Если есть, возьмите небольшой провод — например, провод термостата — и очистите этот порт. Что бы это ни было, оно должно быть достаточно хрупким, чтобы его можно было соскоблить, чтобы порт стал прозрачным.

2. Засор в дымоходе

Помните, что индукторный двигатель создает тягу, позволяющую вытягивать газы из теплообменника в дымоход, где он выходит за пределы здания — обычно на крышу. Я обнаружил, что пчелы, осы и птицы любят строить свои гнезда внутри и вокруг дымохода. Зимой это вряд ли случится, но летом точно может случиться. Так что, если сезон ранний, а печь еще не запущена, хорошо проверить вентиляцию крыши. Также нередко можно увидеть, что гнездо (или птица) упало до самого основания трубы, где оно встречается с печью.

3. Мембрана, которая разорвалась или застряла

Обычно реле давления выходит из строя из-за того, что диафрагма внутри корпуса застряла или разорвалась. Разорванные диафрагмы иногда могут издавать хлопающий звук. Застрявшие диафрагмы просто не сдвинутся с места на нужной тяге. Иногда легкое постукивание пальцем по плоской части корпуса освобождает застрявшую часть, и это здорово! Но ваш коммутатор находится в долговом режиме, и в девяти случаях из 10 коммутатор снова выйдет из строя. Если я скажу вам, что завтра она потерпит неудачу, она продлится годами. Если я скажу вам, что это продлится годами, завтра оно выйдет из строя. Рекомендую попробовать убедить клиента заменить реле давления сейчас, чтобы не было сюрпризов.

Один из способов проверить, заело ли реле давления в разомкнутом или замкнутом положении, — слегка подышать в шланг, ведущий к выключателю. Вы услышите, как открывается и закрывается диафрагма. Это не означает, что переключатель будет работать правильно, но дает вам больше информации для устранения неполадок реле давления в печи.

Поскольку реле давления практически невозможно восстановить, следует заказать новый переключатель.

4. Шланг реле давления поврежден. и диафрагма работала. Но реле давления все равно не подавало бы 24 вольта на другую клемму. Сам шланг в хорошем состоянии? Крысы любят жевать эти шланги и оставлять в них дырки. Другие шланги могут стать хрупкими и треснуть. Держите в своем служебном фургоне несколько дополнительных трубок для таких случаев.

5. В шланге реле давления есть вода

Другая возможность заключается в том, что вода может застрять внутри трубки, ведущей к реле давления. Конденсационные печи направляют дымовые газы вверх по трубе, но скрытая теплота превращает этот газ во влагу, которая стекает обратно по дымоходу в узел индукторного двигателя. Помните, что естественная текущая вода течет вниз. Если в шланге, ведущем к реле давления, есть углубление, вы обнаружите, что оно не закрывается. Попробуйте слить шланг, отсоединив его от порта. Просто будь осторожен; в шланге может быть много воды, поэтому, возможно, под рукой будет ведро.

Установка реле давления печи

Во время установки реле давления необходимо убедиться, что оно установлено в правильном положении. Датчик давления, который вы вытащили, был в вертикальном положении по какой-то причине. Диафрагмы не так легко активируются, когда им приходится бороться с гравитацией. Однажды я заменил реле давления на универсальное и установил его горизонтально, параллельно земле, и через несколько дней датчик вышел из строя. Конечно, этого не произошло, когда я тестировал его в день установки, но через несколько дней другой специалист должен был выйти и решить проблему.

Я мог бы избежать этого, если бы прочитал в инструкции по установке раздел, в котором говорилось, что его нельзя монтировать в горизонтальном положении. Я больше никогда так не делал!

OEM-переключатели обычно просто вкручиваются обратно на прежнее место, но универсальные переключатели иногда требуют творческого подхода. Возможно, вам придется использовать более длинный шланг, чтобы добраться до выключателя — еще одна веская причина иметь дополнительный шланг на своем фургоне. И убедитесь, что на шланге нет провалов, чтобы не скапливалась вода, из-за которой через пару дней переключатель снова выйдет из строя.

Резюме

Итак, просто резюмируем. Когда печь начинает новый цикл, двигатель индуктора — это первое, что вы должны увидеть. Защитное устройство, называемое реле давления, срабатывает, когда диафрагма внутри него распознает всасывающее или продувочное действие индукторного двигателя. Реле давления представляет собой нормально разомкнутый переключатель, который замыкается при требуемом в спецификации производителя отрицательном давлении.

Если реле давления замыкается нормально, остальная часть последовательности работы печи будет продолжаться. Если реле давления не закроется, система перейдет в безопасный режим, повторит попытку еще пару раз и, в конце концов, просто начнет дуть холодный воздух в вашу комнату, давая вам понять, что с вашей печью что-то не так.

Наберитесь терпения и проверьте то, что мы рассмотрели сегодня, прежде чем осуждать реле давления. Это может быть одна из нескольких вещей.

Большое спасибо, что заглянули. До новых встреч в блоге.

Не пропустите серию видеороликов по этой теме:

Что такое реле давления печи? Советы и способы замены

Вы занимаетесь ремонтом печи и заметили круглое приспособление? Вы узнали, что это реле давления в печи, но не знаете, что это такое? Когда дело доходит до домашнего творчества, вы должны быть уверены во всем, что делаете. Это предостережение справедливо и при уходе за печью. Если вы попытаетесь сделать все своими руками (DIY) без полных знаний, вы можете сломать что-то без ремонта. Чтобы помочь вам диагностировать проблему с вашей системой, мы составили схему реле давления печи.

Наши технические специалисты готовы помочь вам Расписание сегодня онлайн

Содержание

Как работает реле давления?

Реле давления в печи – это именно переключатель. Это компонент в форме шайбы, расположенный снаружи печи. Его единственная задача — контролировать мощность, поступающую от источника к печи. Подумайте о кране. Когда вы поворачиваете ручку, вода вытекает. Реле давления печи делает то же самое, но с электричеством. Когда переключатель замкнут, в печь поступает электрический ток. Когда он открыт, ничего не может пройти.

Еще одно отличие крана от реле давления, краны крутятся вручную. Реле давления печи управляется автоматически давлением от индуктора. Вентилятор Inducer подключается к реле давления, как правило, через видимую резиновую трубку.

Нагнетательный вентилятор или нагнетатель тяги включен и создает всасывание. Именно это всасывание активирует реле давления печи. Как только переключатель активирован, он позволяет току течь к воспламенителю, который нагревает вашу печь. Этот процесс является мерой предосторожности. Если реле давления не получает достаточного всасывания из-за неисправности, оно не включится. Остановив воспламенение печи, она предотвращает возникновение опасных ситуаций.

Вариант переключателя высокого давления

Печи бывают разных размеров и с различными вариантами подачи тепла. Кроме того, различные модели печей могут быть собраны из различных типов компонентов в зависимости от эффективности системы. Если ваша печь имеет возможность откачивать больше тепла, это потому, что она имеет двухступенчатую функцию. Большинство печей имеют одноступенчатый процесс, который откачивает тепло на одном уровне.

Двухэтапный процесс позволяет получить стандартный нагрев, а затем возможность иметь второй уровень для большего тепла. Каждая стадия требует разного уровня всасывания от индуктора. Переключатели печи высокого давления или двойные переключатели давления позволяют использовать эти разные уровни. При низком нагреве потребуется меньшая вентиляция, поэтому для включения переключателя потребуется меньше всасывания. Более высокая температура потребует более сильного всасывания, прежде чем он включится.

Советы и идеи: Основные причины, по которым ваш кондиционер не выключается

Причины, по которым ваш двигатель вентилятора печи не включается

Если ваша печь не включается, значит, реле давления обнаружило проблема. Он отказался включаться в качестве меры предосторожности, как упоминалось выше. Если всасывания недостаточно, реле давления печи останавливает воспламенение системы. Это потому, что у него не будет достаточной вентиляции для работы.

Без достаточной вентиляции топка будет сжигать топливо и некуда будет откачивать дым. Эти пары могут просочиться из печи и наполнить ваш дом вредными газами. Чаще всего печь не включается из-за неисправности индуктора. Неисправность индуктора может заключаться в закупорке дымохода/дымохода. Дымоход/дымоход удаляет вредные газы, выделяемые при сжигании топлива.

Другой неисправностью может быть трещина в трубке, соединяющей реле давления печи с индуктором. Если в трубке есть отверстие, переключатель не будет потреблять достаточное количество всасывания, чтобы включить его. Такой же результат будет и в случае ослабления всасывающей трубки.

Распространенные причины отказа реле давления

Это не означает, что реле давления не может сломаться. Реле давления печи подключается к источнику питания с помощью проводки. Если эти провода ослабнут или вообще оборвутся, реле давления не сработает.

Другой причиной может быть старение реле давления. Чем дольше у вас есть реле давления в печи, тем больше оно изнашивается. Если он изношен, он может стать темпераментным, работая одни дни, но не другие.

Предположим, у вас возникли проблемы с розжигом печи, и вы не можете понять, почему. Возможно, пришло время заменить датчик давления.

Что делать, если ваше реле давления выходит из строя

Вы можете сделать несколько вещей, чтобы проверить реле давления печи без необходимости вызывать кого-то, кто сделает это за вас. Когда печь заработает, прислушайтесь к щелчку открытия газового клапана. Обычно это происходит примерно через 30 секунд. Щелчок покажет, что воспламенитель не работает.

Если щелчка не слышно, проверьте, не слышно ли дребезжание в индукторе. Если вы это сделаете, выключите питание и, когда он остынет, снимите нагнетательный вентилятор и, возможно, замените его. Если вы не слышите дребезжания, осторожно снимите резиновую трубку, соединяющую переключатель и индуктор. Если он ослаблен, немного подтяните его. Если в нем есть дыра, либо залатайте дыру, либо замените трубу. Проверьте дымоход/дымоход на наличие засоров. Если обнаружено, то устраните препятствие.

Советы и идеи: Почему я слышу жужжание внутри кондиционера?

Как заменить реле давления

Если вам, к сожалению, придется заменить реле, не беспокойтесь слишком сильно. Это относительно легко.

• Обязательно выключите питание. Это убережет вас от травм.
• Отсоедините провода и резиновый шланг, которые соединяются с реле давления.
• Снимите переключатель с кронштейна и, возможно, кронштейн. Если у вашего нового реле давления есть новый кронштейн, вы также захотите заменить его.
• Присоедините новый переключатель к печи и замените провода и резиновую трубку.
• Включите питание, и готово.

Важность реле давления

Теперь вы знаете о важности реле давления печи.
