Переработка машинного масла в дизельное топливо: оборудование и технологии
Зачем перерабатывать машинное масло
За границей, особенно в Соединенных Штатах, технология переработки машинного отработанного масла в дизельное топливо не является чем-то новым. Более того, это уже давно использованная технология и проверенная практика, которая позволяет использовать ненужное ранее вещество и повышать уровень экологии. Также такой подход позволяет укрепить экономику.
Куда идет дизель после переработки отработанного масла? Во-первых, некоторые транспортные средства ездят на дизеле, так как он является более дешевым. Во-вторых, его активно применяют на строительстве и при прокладывании железных путей.
Такое вещество способно максимально защитить материал, особенно дерево, от внешних агрессоров в виде насекомых и экологических факторов.
Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона
Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле.
Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:
- трубу диаметром 80-100 мм и длиной 4 м;
- стальной уголок для изготовления подставки и внутренних элементов теплообменника;
- листовую сталь для выполнения днища верхней камеры и заглушки;
Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л.
- тормозной диск;
- шланг для подачи топлива;
- хомуты;
- полудюймовый вентиль;
- петли;
- полудюймовую трубу для подачи масла.
Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.
В баллоне вырезается два проема.
Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.
Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов.
Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.
Горелка на отработке: разновидности, устройство, как сделать самому (прочитать подробнее)

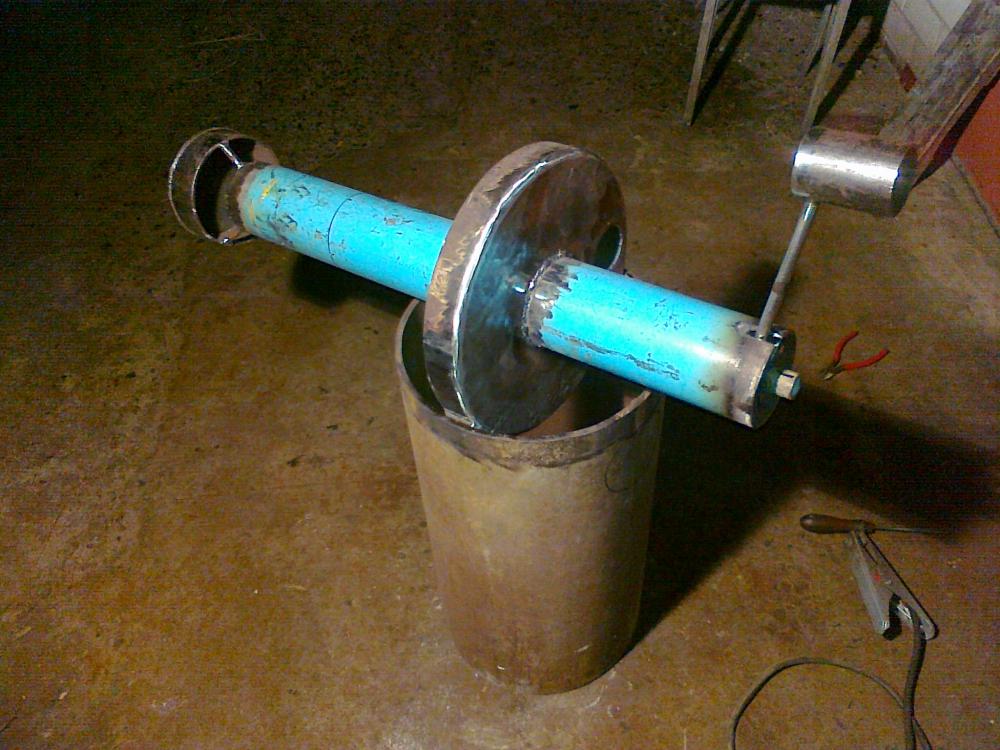

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры.
В случае отсутствия запасов отработки на образованную полку можно уложить древесину.
Технологии переработки отработанного масла в дизельное топливо
Технологию часто сравнивают со стиркой одежды. В этом случае масло, так же, как и одежда, очищается от загрязнений, таких как химические добавки, вода и другие частицы, примеси. Но разница состоит в том, что в отличие от одежды, масло может очищаться сколько угодно раз и не терять свои свойства.
Смешивание масла с дизтопливом
Разбавление маслом дизельное топливо часто улучшает качество последнего и предотвращает поломки мотора. Но есть ряд фактов, которые сильно изменяют его работу:
- придется сменить заправляемое топливо на более дорогое;
- если смеси будет много, то мотор может попросту перегреться;
- также может появляться дым и нагар, собирающийся на свечах зажигания и выводящий их из эксплуатации.
Если же смеси будет мало, то мотор быстро сломается и износится.
Перед смешиванием нужно обратиться за помощью к специалисту для подбора правильного топлива высокого качества, так как смесь низкого качества может ухудшить работу мотора.
Последний чувствительный к качеству, поэтому нужно выбирать также качественное масло, которое не будет содержать химических добавок.
Не следует добавлять его в вещество, если двигатель имеет сажевый фильтр. Следует помнить, что практически каждое масло имеет минимальное количество химических добавок, которые негативно сказываются на работе системы автомобиля. Особенно это влияет на форсунки – они первыми выходят из строя.
Переработка машинного масла в дизельное топливо или их смешивание часто связано с тем, что после этого двигатель работает намного тише. Некоторые водители даже отмечают, что после смешивания веществ пропадает вибрация и не прослеживается стук.
Хотя на самом деле заправляемое вещество просто устраняет те проблемы, которые возникли после нескольких лет эксплуатации отдельных частей. Так, стук возникает из-за появления зазоров, которые являются подтверждением большого километража автомобиля. Другие шумы появлялись же из-за износа двигателя.
Метод пиролиза
Для получения топлива с помощью метода пиролиза и ректификации требуется установка по переработке отработки масла в дизтопливо.
С самого начала с помощью специальных установок специалистами осуществляется крекинг, в результате которого из отработанных масел получается печное топливо темных оттенков. Цвет меняется в зависимости от состава изначальной смеси. Как правило, объем уменьшается на 15%.
Далее топливо отправляют на другие установки, колонны, на ректификацию. Этот процесс позволяет осветлить средство и разделить его на следующие части: мазут, дизельную и бензиновую фракции. Они делятся по температурам кипения и могут нести разного характера дистиллят. К примеру, бензиновая фракция – это легкий дистиллят, а мазут – вообще тяжелый остаток, составляющий до 30% от всей смеси, в то время как первая занимает до 20%, а дизельная фракция – до 50%.
Метод пиролиза с воздействием ректификации популярный в наше время. Ведь в результате полученная смесь не сильно влияет на работу и срок эксплуатации мотора, и не заставляет менять всю автоматику транспортного средства. Также при их добавлении не нужно переоборудовать двигатель.
Особенности работы печного оборудования на отработанном масле
содержится незначительное количество вредных веществ
Чтобы эффективность прогорания отработанного масла была максимальной а, следовательно, печь работала с полной отдачей, необходимо следовать чётким рекомендациям сборки отопительного агрегата своими руками. При этом сам отопительный агрегат состоит из определённых частей:
- нижняя низкотемпературная топка совмещается с баком и оснащается отверстием для регулировки поступления кислорода, через которое также доливается масло;
- если рассматривать верхнюю камеру, то в ней происходит дожиг выделяемых газов и отвод продуктов горения в дымоходную трубу.
Длина дымоходной трубы для печного агрегата на отработке должна составлять минимум 4 метра и при этом не должно быть горизонтальных участков. При горении отработанных нефтепродуктов выделяется нагар, оседающий в трубах, а при горизонтальном расположении дымохода он быстро засоряется.
Забившаяся труба отвода отработанных газов приводит к проникновению продуктов горения обратно в помещение, что небезопасно для здоровья находящихся в нём людей
Важно, чтобы наклон дымоходной трубы, если это необходимо в помещении, не превышал 45 градусов, а за его пределами располагался только вертикально.
Чтобы не допустить попадания осадков в дымоходную трубу на конце последней устанавливается специальный оголовок
Оборудование для переработки масла в дизтопливо
Перед тем, как отправлять масло на переработку, следует как можно тщательнее очистить его и избавить от грязи, воды и неприемлемых для автомобиля химических веществ. Такой подход позволяет улучшить качество итоговой смеси, избавить оборудование от возникновения нагара, что продлевает срок работы. Возможно, из-за этого итоговое дизельное топливо намного дороже простого топлива.
Покупая всю систему для переработки масла в дизтопливо не нужно волноваться, что вся установка будет стоить больше самого топлива. Ведь последнее отличается своей большей стоимостью из-за высокого качества, поэтому все и окупается буквально за полгода. Важно устанавливать также систему пожаротушения.
Крекинговые установки имеют намного большую пожаростойкость и защиту от аварийных ситуаций разного характера. Также может отдельно устанавливаться система охлаждения, которая позволит продлить срок эксплуатации и защитит отдельные детали от перегрева.
Помимо этого, такие установки можно апгрейдить и повысить такие показатели, как КПД, безопасность.
Новые детали выходят часто и являются недорогими, полностью отвечают требованию «цена = качество».
Компоненты пиролизных и фильтрующих установок
Пиролизная установка включает в себя следующие детали:
- Реторта;
- Модуль пиролиза;
- Сборник жидкого продукта.
Реторта – цилиндрическая установка для перемешивания сырья. Она находится в модуле пиролиза. При его покупке обязательно нужно смотреть на описание: оборудование должно иметь высокие показатели теплоизоляции, которая делается на керамическом волокне и огнеупорном бетоне. Также есть сборник жидкого продукта.
В отличие от пиролизных установок, фильтрующие собираются в зависимости от того, для чего они и куда будут предназначены. Поэтому и стоят намного дороже.
Используются они в разных сферах промышленности, среди которых:
- обработка масла,
- прочистка сплавов металлов,
- фильтрация воды.
Положительные и отрицательные качества различных видов печей на отработке
Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.
К достоинствам таких устройств относят:
- неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки,
- энергонезависимость (в случае монтажа печи без наддува),
- простая эксплуатация,
- небольшие габариты, позволяющие транспортировку агрегата,
- дешевизна топлива,
- возможность приготовления пищи,
- отсутствие открытого пламени.
Однако у таких печурок присутствует и масса недостатков:
- необходимость фильтрации отработанного масла,
- дымоход, который требует частой чистки, должен быть не менее 4 м,
- раскалённые поверхности весьма опасны,
- специфический запах отработанного масла,
- невозможность погасить пламя, вплоть до полного выгорания топлива,
- пожароопасность при неправильной эксплуатации,
- ощутимый гул в процессе работы.
Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.
Качество дизельного топлива, полученного из отработки
Качество дизельного топлива напрямую зависит от того, каким способом оно будет получено после отработки. Наиболее качественным считается топливо, выведенное физическим или химическим методом. Суть первого в том, что после смешивания происходит утилизация ненужных и вредных для автомобиля компонентов и фильтрация полученной смеси. Он считается самым простым.
Высоким качеством обладает топливо, выведенное химическим способом. Схема его работы в том, что посредством влияния разных безопасных для мотора химических средств происходит очистка топлива. Такая система прочищения немного сложнее в исполнении, но гораздо эффективнее.
Простая печь на мазуте
Отопительный прибор, сделанный своими руками может работать на таких видах топлива как: на мазуте, керогаз, солярка.
Пиролизная печь может работать на протяжении длительного времени, и при этом не будет возникать совершенно никаких проблем с ее изготовлением, а также использованием. Благодаря своей особой конструкции она может работать очень долго только на одной закладке дров. Пиролиз – процесс получения из продукта отдельных составляющих, который проходит с выделением большого количества тепловой энергии.
Также достаточно востребованной считается мазутная конструкция, которая работает на отработанном мазуте. Она имеет минимальные размеры, однако, несмотря на это, устройство помогает нагревать помещение за очень короткое время.
Технические характеристики
- Перерабатываемые материалы – отработанные масла
- Производительность установки – 5 тонн в сутки
- Площадь под оборудование — 40 х 20 х 18 (высота колонн)
- Количество персонала – 3 человека.
- Режим работы. Непрерывный
- Энергопотребление — полная электрическая мощность оборудования 60 кВт.
- Рабочее потребление около 45 кВт. Три фазы, 4 провода, 380 – 220 Вольт.
- Рабочее давление – атмосферное и вакуум ≧0.05Mpa
- Подогрев – газ, дизель.
- Тип автоматики – полуавтоматический.
Получаемые фракции
Дизельное топливо около 8% Базовые масла – 80 – 85% Битумные фракции – 8 -10% Вода – 3-5 %
Качество получаемого масла
| № | Наименование | Ед. измерения | Значение |
| 1 | Вязкость при 40 градусах | Мм2/сек | 9,5 — 10 |
| 2 | Индекс вязкости | 80 — 120 | |
| 3 | Температура вспышки | 0С | 220 — 240 |
| 4 | Температура застывания | 0С | — 10 — 15 |
| 5 | Механические примеси | нет | |
| 6 | Вода | % | нет |
| 7 | Цветность | 3,8 – 4,2 | |
| 8 | Позрачность | 1,5 — 2 прозрачное |
Краткое введение в технологический процесс
Отработанное моторное масло подогревается в рекуператоре тепла до 40-80 ℃ и подается в резервуары предварительной обработки.
В них проходит флокулянрная предварительная обработка, масло нагревается до 120 ℃ и тщательно перемешивая в течение 2 часов отстаивается в течение 6 часов. Таким образом, происходит удаление воды, шлака, металлических примесей и коллоидов. Далее предварительно обработанное моторное масло через масляный насос, вертикальный нагревательный бак поступает в тонкопленочный испаритель, где нагревается до температуры 260-280 ℃ Пары поступают в атмосферную ректификационную колонну которой извлекается немного легкого дизельного топлива и газа-
Базовое масло из колонны атмосферной спиральной ректификации – подается через теплообменник в вертикальный тонкопленочный испаритель где масло нагревается до 310-330 ℃) Пары масел поступают в вакуумную ректификационная колонна фракционирования в самой высокой стороне башни есть выход для легкого дизельного топлива, в нижней части колонна имеет 3 выхода: высокий для базового масла (150SN), средний для базового масла (250SN и нижний для базового масла (350SN) также выделяются масляные остатки (асфальтен и коллоид), также выделяется неконденсируемые газ, он проходят через вакуумный бак, водяной замок и используются для подогрева отработанного масла.
Система вакуумной дистилляции позволяет снизить рабочие температуры процессов и повысить качество получаемых масел.
Схема работы оборудования
Особенности эксплуатации печки на отработке
Розжиг печи
До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.
Особенности ведения бизнеса по переработке и очистке масел в Российской Федерации
Открыть свое дело по переработке отработанных масел в России может каждый.
Для этого не нужно иметь специфические знания и получать разрешения на начало работ.
Преимущество такого бизнеса заключается еще в том, что государство выделяет помощь на ведение и поддержку предпринимательской деятельности в виде субсидирования и выделения суд нужных размеров для приобретения оборудования с меньшими процентами начислений.
Однако, для того, чтобы получить помощь на особых условиях для развития своего бизнеса следует подготовить требуемый пакет документации, в который входит проект развития бизнеса.
Денежные субсидии выделяют центры занятости для ведения малого и среднего бизнеса. Также особые льготы существуют для населения, которые относятся к незащищенной категории: инвалиды, матери и отцы одиночки, многодетные родители и другие.
Выбираем место установки
Место установки следует выбирать исходя из месторасположения окон, дверей и печь располагать в противоположном от них углу. Ещё стоит обратить внимание на удобство вывода дымохода наружу.
В совокупности эти параметры подбора места для печи играют главную роль. На стенах рекомендуется сделать отражатели из листовой жести или оцинкованной стали для улучшения отдачи тепла в помещение и обеспечения пожарной безопасности. Не стоит забывать и про пожарную безопасность. При установке печи в помещении с деревянным полом следует постелить лист жести на место установки. Для бетонного пола также стоит сделать такую подстилку, так как заправляя масло в бачок высока вероятность его пролить, а на бетонном полу такие следы уже не вывести. Вот в этом случае нас и выручает лист жести, ведь с него не составит труда смахнуть пролившуюся отработку ненужной тряпкой.
Устройство теплового экрана на стенах
