порядовка своими руками, как сделать, детали на фото и видео


Содержание:

1. Материалы для печи шведка
2. Печь шведка: порядовка и схема кладки

Редко какой частный дом обходится без отопительной печи. Они могут иметь различную конструкцию, но независимо от этого, основным их предназначением является обогрев помещений. Некоторые отопительные агрегаты могут использоваться и в качестве варочной поверхности. Помимо русской печки (детальнее: “Как построить русскую печь своими руками – делаем кладку сами”), немалой популярностью пользуется и печь шведка порядовка которой не вызывает сложностей. Главные ее преимущества – небольшие размеры и экономичность.

Отопительно-варочная «шведка» имеет практически ту же самую конструкцию, что и русская печь. Основное отличие заключается в том, что вторую из них устанавливают посреди комнаты, а «шведку» – между соседними помещениями. Таким образом, на кухне ее используют для приготовления пищи, а в комнате – для обогрева воздуха. В результате комната будет хорошо прогреваться, но сам процесс нагрева кирпичей происходит на кухне. Как выглядит такая печь, можно посмотреть на фото.

Материалы для печи шведка


При создании данной конструкции используется два вида кирпичей: красный и шамотный (огнеупорный) – вместо него иногда используют сырец. Перед укладкой материал на 24 часа замачивают в воде. Фундамент агрегата укладывают на цементный раствор, а саму конструкцию – на глиняный. Долговечность «шведки» зависит от качества глиняного раствора – чем оно выше, тем дольше прослужит печь.

Какой бы ни была порядовка печи шведка, в конструкции обязательно присутствуют металлические детали – заслонки, дверцы, задвижки. Чаще всего они изготавливаются методом чугунного литья. Для перекрытий применяют металлические уголки, арматурную сетку, шины и листы металла.

Часто используются и различные отделочные материалы, но «шведку» обычно просто красят известью. Но встречаются и конструкции, украшенные декоративным камнем, изразцами и прочим.

Для порядовки печи потребуются:

  • емкость для раствора;
  • металлическое сито с ячейками 1-2 миллиметра;
  • молоток;
  • штыковая лопата;
  • мастерок;
  • отвес;
  • уровень.

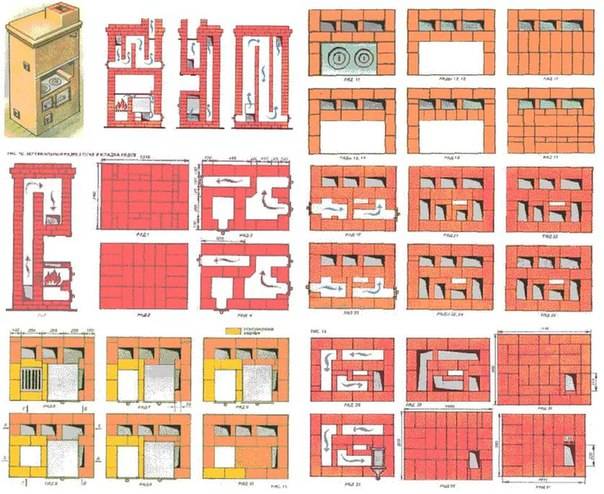

Печь шведка: порядовка и схема кладки


Порядовка отопительно варочной печи шведка – это специальная схема кладки каждого ряда кирпичей. Конструкцию строят в точном соответствии со схемой.

Первой и второй ряды должны быть сплошными. Они служат фундаментом печи и выкладываются из красного кирпича строго горизонтально. С помощью угольника проверяются углы кладки.

Порядовка третьего ряда предполагает основания вертикальных каналов, зольной камеры с дверцей и отсека нижнего нагрева. Для кладки используется красный кирпич, огнеупорными изделиями выкладывается лишь поддувало.

В четвертом ряду продолжается создание вертикальных каналов, зольной камеры и отсека нижнего нагрева. Из шамотного кирпича выкладывается поддувало, из красного – все остальное. Второй и третий вертикальный канал на третьем и четвертом ряду объединены в единое целое. Схожим методом укладывается и печь с лежанкой.

Пятый ряд выкладывают слева направо. Завершается формирование зольной камеры, дверца поддувала перекрывается. Колосниковую решетку устанавливают с учетом того, что при нагревании металл будет расширяться. Между кладкой и решеткой обязательно оставляют зазор величиной в 12-16 миллиметров – его засыпают песком. Все выкладывают красным кирпичом, огнеупорным – только зольник.

На шестом ряду начинают формировать основание топливной камеры, формируют дверку для нее. Устанавливают духовку. Топку и духовку разделяют стенкой из шамотного кирпича, что касается остальной кладки, то ее выполняют красным кирпичом. Из П-образного канала создается три вертикальных.

На седьмом ряду обустраивают топку из шамотного кирпича.

На восьмом шагу создается печь шведка своими руками: порядовка выглядит следующим образом. Закрывается вертикальный канал, но продолжается формирование топливной камеры.

Девятый ряд находится в верхней части дверцы топочной камеры. Кирпичи данного ряда стесывают под углом с нижней и верхней стороны для перехода газа из топки в дымоход.

Кладка десятого ряда более сложная. Кирпичи стесываются под тем же углом, что и в предыдущем ряду. Стенку между топливной камерой и духовым шкафом не выкладывают. Ряд обязательно выравнивают по уровню, на него помещают варочную поверхность, делая для нее вырез с запасом в 12-16 миллиметров (из-за температурного расширения). Вровень с внешней стенкой печи закладывают металлический уголок размером минимум 45х45 миллиметров.

На одиннадцатом ряду формируется начало варочной камеры, при этом по всей длине закладывается кирпичом отверстие, образовавшееся с правой стороны. Ряд выкладывают красным кирпичом. Если установить съемную дверцу, то варочную камеру можно будет использовать и в качестве духовки (подробнее: “Отопительно варочная печь своими руками – ничего сложного”).

Двенадцатый ряд кладут из красного кирпича. В данном ряду два левых канала соединяют в один.

На тринадцатом ряду порядовку выполняют точно так же, как и на двенадцатом, кроме канала, который снова делится на две части.

Четырнадцатый и пятнадцатый ряды выкладывается точно тем же образом, что и предыдущий.

На шестнадцатом ряду перекрывают варочную камеру, устанавливая четыре металлических уголка размером 45х45 миллиметров подходящей длины. Схема кладки такая же, как и в предыдущем ряду. Читайте также: “Как построить печь шведку с плитой – теория и практика”.

На семнадцатом ряду варочная камера полностью перекрывается, а для отвода пара оставляют отверстие размером, равным половине кирпича.

На восемнадцатом ряду закладывают страховочный металлический уголок с целью укрепления низа сушильных камер размером не менее 45х45 миллиметров.

На девятнадцатом ряду начинают кладку вытяжной вентиляции из варочной камеры и формируют две сушильные камеры. Следующие два ряда выкладываются одинаково.

Двадцать второй ряд формируется так же, как и предыдущие, но меньшую сушилку перекрывают металлической пластиной.

На двадцать третьем ряду создают сушильные камеры, подготавливая место для задвижки на вытяжном канале варочной камеры.

В двадцать четвертом ряду объединяют первый и второй вертикальный канал.

На двадцать пятом ряду вытяжку варочной камеры объединяют с третьим каналом.

В двадцать шестом ряду сушильные камеры перекрывают металлическим уголком, а по нему выкладывают перекрытие. Сверху помещают металлическую арматурную сетку. На данном этапе самые сложные работы завершаются. Чтобы получилась печка шведка – порядовка выполняется данным образом. Читайте также: “Как класть печь из кирпича схема”.

На двадцать седьмом ряду верх печи перекрывают, оставляя открытым лишь третий вертикально направленный канал. Периметр кладки при этом увеличивают на 3-4 сантиметра. На следующем ряду формируют бортик, а периметр кладки увеличивают еще на 3-4 сантиметра. На двадцать девятом ряду кладку возвращают к прежним размерам.

На тридцатом ряду формируют трубу, а в печи создают отверстие для задвижки. В дальнейшем остается только выложить трубу нужной высоты. Кладку выполняют вертикально по отвесу.

Печь шведка удобна в эксплуатации и экономична. С ее помощью можно эффективно прогревать дом, а в дополнение к этому еще и готовить пищу. Если собрана такая печь шведка порядовка которой указана выше, то она будет долговечной и функциональной. Конструкция ее довольно проста, поэтому с работой можно справиться, даже не обладая специальными знаниями и умениями.

Преимуществ самостоятельного создания печи много: это не только экономия, но и возможность придумать оригинальный дизайн конструкции. Кроме того, вещь, сделанная своими руками, будет служить предметом гордости мастера, и вызывать восторг у гостей.

Пример порядовки печи шведка на видео:


преимущества, порядовка, фото галерея удачных вариантов печи шведки

Считается, что наиболее оптимальный метод утепления маленького загородного дома – это установка отопительно-варочной печи. Наиболее доступный вариант такой печи – это печь-шведка. Порядовка такой печи включает в себя установку камина и соблюдение определенных правил.

Отопительно-варочная печь «шведка», оснащенная камином, может быть собрана как своими руками, так и приобретена. Однако, сделать ее самостоятельно не так уж и сложно. Даже неопытный умелец в печном деле, при соблюдении правил и порядовки, сможет сделать надежную и безопасную отопительно-варочную конструкцию.

Сегодня мы расскажем, какова порядовка печи-шведки своими руками и что потребуется для ее сооружения. Фото готовых печных конструкций вы сможете посмотреть ниже.

Преимущества печи-шведки

Несомненно, одним из ключевых преимуществ печи-шведки является ее комбинированная структура. Отопительно-варочная печь применяется не только для обогрева небольшого помещения, но и для приготовления пищи. Также можно сделать своими руками печь с интересующими вас теми или иными функциями. Например, в такую отопительно-варочную конструкцию можно встроить духовой шкаф или же поставить нишу для хранения еды.

Печь-шведка

По желанию, печку можно оснастить лежаком и другими конструкциями. Эта отопительно-варочная модель имеет ряд таких преимуществ, как:

  • мультифункциональность и компактность в плане габаритов;
  • возможность сборки конструкций разного типа, возможность добавки дополнительных функций печи, а не только отопительно-варочных;
  • высокий уровень КПД шведки;
  • возможность установки заслонки, которая может быть отрегулирована;
  • простая кладка, все мероприятия по сборке можно выполнить своими руками без привлечения специалиста;
  • если вы не знаете, как проектировать, то порядовку отопительно-варочной шведки и чертежи без труда можно отыскать в Интернете на профильных ресурсах.

Однако, стоит помнить, что собрать печь-шведку из подручных материалов нельзя. Они должны быть высокого качества, чтобы печь в будущем хорошо и долго могла вам прослужить.

Печь-шведка своими руками: порядовка, материалы и особенности установки

Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.

Также приготовьте такой набор материалов для работы:

  • топочная конструкция;
  • поддувало;
  • дверцы для прочистки;
  • духовка;
  • колосники и задвижки;
  • полоска из стали.

Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.

Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.

При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.

Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.

Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности.

После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать. Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются.

Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.

Технические характеристики печи-шведки

Итак, мы выяснили, что шведка оснащена такими функциями:

  • может служить отопительным прибором для помещения с небольшой площадью;
  • при наличии варочной плиты на ней можно готовить еду;
  • можно использовать духовку для приготовления пищи.

Если ваш загородный дом имеет площадь более 30 квадратных метров, то лучше устанавливать не обычную шведку, а ее усовершенствованную модификацию, предназначенную для более крупных помещений. В частности, двухэтажный дом отопить при помощи классической модели будет непросто.

Даже если вы выберите печь разной конструкции или модификации, ее габариты не будут большими. Кроме того, шведки невероятно экономичны в плане расхода топлива. Например, если вы для отопления используете уголь, то в сезон вы потратите не более полутора тонн этого топлива. Также в качестве топлива применяют такие материалы, как:

  • дрова;
  • торф;
  • пеллеты;
  • другие виды твердого топлива.

Все зависит от конструкции печи и ее особенностей.

Чаще всего печь-шведку ставят рядом со стеной, которая разделяет комнаты и кухню. Лицевая часть выходит на кухню, где стоит плита и духовка, а задняя – в комнату. Там на ней можно установить лежак либо добавить камин.

Как правильно вводить печь-шведку в эксплуатацию?

Запускать печку данного типа в работу лучше всего летом или когда достаточно тепло. Таким образом, кладка сможет высохнуть естественным путем. А если все работы выполнялись зимой, то сушить кладку придется при помощи всевозможных приспособлений, например, тепловентиляторов или тепловых пушек.

После того как кладка полностью высохла, можно пробовать запускать печку в работу. Пробный запуск включает в себя такие действия:

  • огневая сушка – протопите мелко нарубленные дрова дважды в сутки, запуская с каждым разом не более пяти килограмм одновременно. Желательно выбирать древесину, которая не выделяют сажу при горении, например, осину;
  • печь просушивается, если при топке на дымовых задвижках нет влаги.

Для отопительных целей или приготовления еды применять печку до полной просушки нельзя, иначе она преждевременно разрушится. После того как вы ее просушили, протапливайте печку каждый день с небольшим количеством топлива.

Как вы смогли убедиться из вышесказанного, собрать печь-шведку своими руками – это очень просто. Так вы избавите себя от необходимости вкладывать крупные средства в отопление дачного домика и вызов мастеров. Главное, четко следовать порядовке и у вас получится надежная конструкция, которая прослужит вам очень длительный период.

схема, порядовка, пошаговые инструкции с фото и видео и прочее

Шведская печь представляет собой довольно сложную конструкцию. Новичок с её возведением вряд ли сможет справиться. Нужно иметь хотя бы минимальный опыт каменщика, чтобы создать такое сооружение. По КПД она не многому уступает русской печи, зато значительно быстрее нагревается и занимает меньше места. Её любят как минимум за эти два качества, которыми она не ограничивается. Рассмотрим детально, что из себя представляет шведская печка и как её построить.

Содержание

  • 1 Описание модели «шведка»

    • 1.1 Фотогалерея: разновидности шведских печей

    • 1.2 Достоинства и недостатки (таблица)

  • 2 Принцип действия и устройство печки

  • 3 Некоторые тонкости постройки

  • 4 Пошаговая инструкция: конструкция с лежанкой

    • 4. 1 Необходимые материалы (таблица)

    • 4.2 Фундамент

    • 4.3 Кладка печи

    • 4.4 Видео: строительство шведки с лежанкой

  • 5 Шведка с камином: этапы строительства

    • 5.1 Материалы (таблица)

    • 5.2 Кладка печи

    • 5.3 Порядовка шведки с камином (фотогалерея)

    • 5.4 Видео: создание печи с камином своими руками

  • 6 Как сделать отопительно-варочную печь (видео)

Описание модели «шведка»

Печь шведка — это своего рода современный вариант отопительного оборудования. Эту отопительно-варочную конструкцию обычно устанавливают в стене между спальней или гостиной и кухней. Со смежной с кухней стороны комнаты на усмотрение хозяина можно пристроить удобную лежанку, которую можно приспособить под кровать, сэкономив тем самым место, или камин. Выделяют 3 основные модели шведок: отопительно-варочная, не предусматривающая других элементов; печь-камин и «шведка», которая имеет удобный тёплый лежак, незаменимый в зимнее время. Считается, что если простудился, то нужно поспать на тёплых кирпичах, и простуду как рукой снимет. Так же полезно будет полежать на такой печи тем, у кого больные суставы и поясница. В зависимости от свободной площади можно выбирать ту или иную модель постройки.

Некоторые могут подумать, что печи — это давно забытое прошлое. Однако это не так. Всё чаще владельцы загородных жилищ устанавливают себе это сооружение. Всё потому, что кирпичная печь экологически безопасна для дома в первую очередь. Также это экономичный теплоисточник. И, в конце концов, это ведь так красиво!

Фотогалерея: разновидности шведских печей

Шведская печь с лежанкой
Шведка с камином
Варочная часть шведки с духовкой и местом для сушки фруктов

Шведская печка не только полезная, но и красивая вещь. Возводя её можно применять для украшения арочные своды, фигурные кирпичи. Можно дополнительно отделать её, например, плиткой.

Достоинства и недостатки (таблица)

ДостоинстваНедостатки
Малогабаритность.Кладка печи длительный и кропотливый процесс. Сохнет эта конструкция тоже достаточно долго.
Высокий КПД. Даже самая маленькая печь способна отопить дом в 35 квадратов.Топка конструкции делается во всю ширину печи из-за чего не совсем удобно выкладывать дрова в таком длинном пространстве.
«Зимний» и «летний» режим.
Топливник и каналы сделаны из огнеупорного кирпича для большей надёжности.
Месторасположение её в стене между кухней и комнатой влияет на практический одновременный подогрев обоих помещений.
Материалы для возведения и оборудование для её монтажа простые и не дорогие.
Возможность сделать комфортную лежанку или камин.

Принцип действия и устройство печки

В любой шведке есть металлический духовой шкаф, предназначенный не только для выпекания. До неё не доходит пламя, но жар быстро раскаляет металл и при открытой дверце она начинает выделять тепло. Таким образом в топочной части сжигаются дрова, а тепло идёт по каналу до духового шкафа и оттуда распространяется по кухне. Духовка расположена ниже топки, но каналы печки устроены так, что по ним тепло спускается и обогрев печки происходит от пола. Наверху печи есть вместительная ниша, куда можно положить и обсушить верхнюю одежду. Также в ней есть ниша над плитой, которая закрывается деревянной крышкой. Она нужна для того, чтобы ставить туда приготовленные блюда, там они долго будут хранить тепло.

В шведке нет выходного отверстия между топкой и дымооборотом. Вместо этого под духовкой сделан переток, что экономит финансы, и делает изделие проще.

Помните про вьюшку! Её обязательно нужно закрывать в момент, когда всё топливо сгорело и остались только тлеющие угли. Сделаете это раньше, и угарный газ пойдёт в помещение; забудете закрыть — тепло быстро уйдёт.

Существует два способа постройки печных каналов: вертикальные и горизонтальные. Ранее говорилось от том, что подогрев идёт снизу вверх. Подогрев идёт от тлеющих углей и второго жара. При установке вертикальной системы каналов низ прогревается слабее, но идёт меньшее накопление сажи. Горизонтальная система даёт лучший подогрев печи, но её нужно регулярно чистить.

Схемы вертикальной и горизонтальной кладок каналов

Чтобы изделие прослужило долго и как следует необходимо использовать только качественные материалы и не скупиться на них, соблюдать все размеры, правила и порядовку при кладке не просто нужно, а обязательно!

Некоторые тонкости постройки

  1. Качество обогрева зависит от размеров топки.
  2. Все размеры строения в точности должны соответствовать профессиональным чертежам.

В связи с этим утверждены некоторые размеры:

  • Плита должна быть 71х41 сантиметр.
  • Топка — 330х356х506 миллиметров.
  • Духовое отделение — 305x381x506 миллиметров.
  • Размер стенок духовки имеет очень большое значение. Если сделать их слишком тонкими, то они быстро прогорят. А если сделать толстыми, то они будут долго прогревать и быстро отдавать тепло. Это приведёт к неполному сгоранию топлива и осаждению сажи. КПД при этом сильно упадёт. Размер стенок должен быть от 4 до 6 миллиметров.
  • Плита должна быть сделана из литого чугуна или специальной стали.

Пошаговая инструкция: конструкция с лежанкой

Модель этой конструкции весьма громоздкая за счёт лежака, пристроенного сзади. Но это отличная идея замены кровати в дачном домике. Жильё в 30 квадратов прекрасно отопит печка размером в 1781х1280 миллиметров, где длина самого лежака составит 1781 миллиметр, а в ширину он будет 630 миллиметров.

Необходимые материалы (таблица)

Материал/элементКоличество (штук)Размер (миллиметров)
Красный кирпич М-200900–920
Шамотный кирпич Ш-8200–215
Дверца топки1210х250
Дверцы очистных каналов370х130
Дверца поддувала1140х250
Задвижки дымохода2130х260
Колосник1250х400
Варочная панель1310х610
Стальная полоса50х5
Стальной уголок80 см60х60х5
Глина, песок
Мертель шамотный160 кг
Духовой шкаф1450х360х300

Фундамент

Его рекомендуется делать ещё на этапе закладки фундамента самого дома, где будет расположена печка. Но не всегда печь планируется на этапе строительства дома, поэтому зачастую приходиться делать дыры в уже готовом полу. Но в любом случае фундамент печки и основа здания из бетона должны быть отделены между собой. Иначе, в случае неудачной усадки одной стороны, может перекоситься следом и другая, тем самым деформируя всю кладку.

Для возведения такого мощного агрегата нужен соответствующий фундамент, который будет уходить в глубину грунта почти на метр, а точнее на 70 сантиметров. Если грунт промерзает глубже, то и яму, соответственно, стоит рыть более глубокую. Об этой информации следует позаботиться заранее.

Если строительство печки происходит в уже готовом доме, а не на этапе строительства, то осуществлять разметку будущей шведки стоит прямо на полу с тем условием, что отверстие в нём должно быть больше размеров фундамента на 10–15 сантиметров во все стороны.

После того как разметка и дыра в полу сделаны, нужно разметить грунт и выкопать котлован. Дно засыпать смоченным водой песком. Его тоже утрамбовать. Толщина слоя утрамбованного песка должна быть 10–20 сантиметров. Конкретные данные зависят от глубины вырытого котлована. Затем идёт слой щебня в 15–15 сантиметров, тоже хорошо утрамбованный. Далее установите опалубку, закрепите на её стенках рубероид для гидроизоляции. Опалубка должна подниматься над слоем грунта на всю высоту фундамента, который либо на 1 слой кирпича не доходит до пола, либо на 8–10 сантиметров возвышается над ним.

Крупнофракционный щебень + цемент + песок = бетон для заливки котлована. В толщину этот слой должен быть примерно 15 сантиметров. Установите арматурную сетку и вдавите её в раствор бетона.

Следующий слой — более тонкий цементный раствор. Его заливают в высоту грунта, ровняют и оставляют застывать. На немного затвердевшую поверхность снова укладывают арматурную конструкцию и заливают бетоном в высоту всей опалубки. Разравнивают этот слой и оставляют до полного затвердения, примерно на месяц.

Когда всё готово, необходимо снять верхнюю часть опалубки и на фундамент настелить гидроизоляцию (2–3 слоя рубероида, которые предварительно нужно склеить в толщину).

Еще один вариант фундамента под печь

С фундаментом покончено. Теперь можно приступать непосредственно к кладке самой печи.

Кладка печи

Кладка осуществляется по схеме-порядовке.

Схема-порядовка печи с лежанкой

Если следовать данной схеме, то работа будет происходить следующим образом:

  • Двумя первыми рядами задаётся направление кладки всей конструкции. Они кладутся всплошную.
  • На третьем ряду начинают формироваться газоотводные каналы, поддувальная камера и происходит установка дверцы.
  • Четвёртый ряд предусматривает установку дверц для камеры очистки и подготовку места под колосниковую решётку.
  • 5-й ряд — установка дверей топки и кладка колосниковой решётки.
  • 6-й ряд — монтируется духовка.
  • 7-й ряд заканчивает кладку лежака и начинается укладка варочной поверхности печи.
  • 8, 9 и 10-й ряды укладываются по схеме. В них возводятся стены топки, а также выстраивается камера вокруг духового шкафа.
  • 11-й ряд предусматривает установку варочной панели. Под её края необходимо постелить куски асбеста, а переднюю её часть зафиксировать стальным углом.
  • 12–16-й ряды — выстраиваются стенка, окружающие варочную поверхность.
  • На семнадцатом ряду нишу нужно перекрыть полосами из металла и укрепить уголком. На этом же этапе происходит установка первой дымоходной задвижки. Сначала рама задвижки монтируется на раствор, затем на неё — подвижная часть.
  • 18–26-й ряды выкладываются строго по схеме.
  • Вторая дымоходная задвижка должна быть установлена на 27-ом ряду.
  • Последний этап — возведение трубы дымохода.

Видео: строительство шведки с лежанкой

Шведка с камином: этапы строительства

Как и в предыдущем случае, для строительства печи с камином ни в коем случае нельзя скупиться на хороший материал. Если строить, то строить качественно! Приобретая материалы будет лучше, если вы закупите кирпичи и раствор с запасом в 15%.

Материалы (таблица)

НаименованиеКоличество (штук)Размер (миллиметров)Назначение
Красный клинкерный кирпич717 + на трубу дымоходаОсновная кладка
Силикатный/шамотный кирпич154Топорочные камеры
ПесокДля смеси раствора
Глина
Цемент
Стальная проволокаДиаметр 4/5 ммЗакрепление чугунных деталей
Асбестовые лист и шнурПожарная техника безопасности
Стальной уголок250х50х5х1020/1030 ммЗакрепление поверхности варочной панели
Стальные полосы350х5х920Создание основы для кладки кирпичного ряда над варочной камерой
250х5х54
250х5х48
Колосник1200х300
Топочная дверь1210х250
Дверца очистных камер8140х140
Дверца поддувала1140х140
Духовой шкаф1450х360х300
Задвижки дымоходных каналов3130х250
Варочная плита1410х710
Каминная решётка1690/700
Металлический лист2500х700

Размер будущего сооружения составит 102х890х217 см + топка камина, которая будет отступать на 13 см.

Кладка печи

Фундамент возводится также, как и в предыдущем варианте печи. Так же как и со шведкой с лежанкой необходимо чётко следовать плану порядовке. На фотогалерее снизу представлен подробный план кладки такой конструкции.

Порядовка шведки с камином (фотогалерея)

1 ряд
2 ряд
3 ряд
4 ряд
5 ряд
6 ряд
7 ряд
8 ряд
9 ряд
10 ряд
11 ряд
12 ряд
13 ряд
14 ряд
15 ряд
16 ряд
17–18 ряд
19 ряд
21 ряд
22 ряд
23 ряд
24 ряд
25 ряд
Ряд 26
Ряды 27–28
Ряды 29–30
Ряд 31
Ряд 32
Ряды 25 и выше
Ряды 13–24
Ряды 1–6
Ряды 7–12

После 32-го ряда выкладывается дымоход размер которого напрямую зависит от размера потолка здания. На видео ниже можно ещё раз подробно изучить схему кладки.

Видео: создание печи с камином своими руками

Как сделать отопительно-варочную печь (видео)

Как и было упомянуто ранее, самостоятельное возведение такой сложной махины — дело сложное, требующее специальных навыков, терпения и кропотливости. Расцените свои силы правильно, подумайте, стоит ли браться за столь сложную работу самостоятельно или лучше пригласить профессионалов. Если вы всё же решились на такой шаг, то проработайте все нюансы досконально, изучите подробно всю предоставленную информацию. Только если вы будете уверены на 101% в своих силах, начинайте работать. Иначе можно всё только испортить. Удачи!

  • Автор: admin
