Использование печи Булерьян для гаража – в чем особенности и нюансы

Обогрев гаража в зимнее время года, уже давно стал насущной необходимостью. Поддержание плюсовой температуры в помещении, положительно сказывается на работе автомобиля и сроках эксплуатации самого здания.

Печь Булерьян для гаража пользуется особой популярностью среди отечественных автолюбителей, благодаря простой установке, возможности быстро прогреть неотапливаемое помещение и некоторым другим преимуществам.

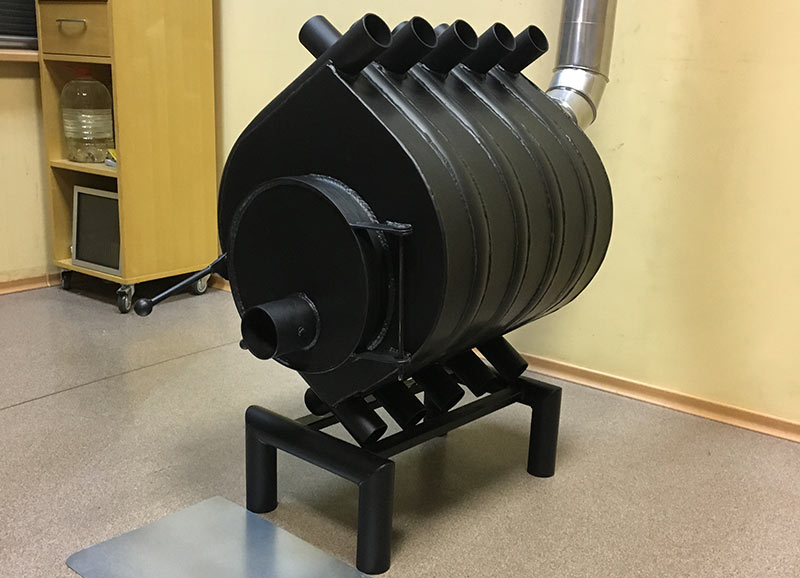

Устройство и принцип работы Булерьяна для гаража

Булерьян (Bullerjan) – это печь конвекционного типа, своим изобретением обязана канадским лесорубам. Во время работы, печка использует принцип газогенерации или пиролиза. Суть этого метода заключается в следующем:

• Топливо разжигают – в процессе горения температура в топочной камере достигает 450°С.
• Перекрывается доступ кислорода, что провоцирует увеличенное продуцирование газа, в результате окисления.
• Газ направляется в специальную камеру, где дожигается.

Пиролизные отопительные печи типа Булерьян для отопления гаража дровами, благодаря особенностям конструкции, имеют высокий КПД.

Обогрев помещения осуществляется посредством конвекции воздуха. На корпусе печи расположены конвекционные трубки, на две трети, погруженные в топочную камеру. По каналам осуществляется забор воздуха. Воздушные массы, при прохождении вокруг топки, нагреваются и поступают в отапливаемое помещение, где распространяются посредством конвекции (естественной циркуляции воздуха).

Можно ли Булерьяном отопить гараж зимой

Установка конвекционной печи Булерьян в гараже полностью оправдана. Для обогрева не используется водяной теплоноситель, что исключает разморозку системы. Топят Булерьян только в случае необходимости. Тепло начинает поступать сразу после растопки.

Даже самой небольшой печи достаточно, чтобы протопить помещение на 100 м³. От одной закладки дров, Булерьян, в режиме пиролиза, в состоянии проработать в течение 6-8 часов. Эффективность обогрева обеспечивается тем, что в процессе работы нагревается воздух в помещении и только после этого стены.

Для отопления гаража Булерьяном зимой, используют практически любой вид твердого топлива: дрова, щепу, пеллеты, отходы бумаги, опилки. Запрещается применение коксующегося угля. Печь не предназначена для жидкого топлива.

Как правильно установить Булерьян в гараже

Чтобы канадская печь «буржуйка» длительного горения Булерьян с установкой в гаражных условиях, работала с максимальной теплоотдачей, ее устанавливают, учитывая нормы ППБ и соблюдая требования, предъявляемые к подключению дымоходной трубы. Дополнительно потребуется определить наиболее удачное расположение теплогенератора.

Куда лучше поставить печку в гараже

Дровяная печь для обогрева гаража работает по принципу конвекционного обогрева помещения. Следовательно, на эффективность отопления влияет отсутствие препятствий на пути передвижения воздушных потоков. Оптимальное расположение печи в гараже, определяют, исходя из следующих рекомендаций:

• Печь размещают ближе к середине здания.
• Перед топочной дверцей оставляют расстояние равное 1,25 м.

Для обеспечения безопасной эксплуатации, на печь одевают защитный кожух. При необходимости теплогенератор облицовывают кирпичной кладкой.

Как сделать дымоход и вывод через крышу гаража

Правильная установка в гараже включает грамотное подключение к печи системы дымоудаления. Процесс газогенерации или пиролиза, невозможен без создания необходимых для этого условий, в частности достаточной тяги. Любые ошибки в процессе монтажа, приводят к увеличению расхода топлива, ухудшению теплотехнических характеристик.

Создавая автономное отопление гаража газогенераторной печкой Булерьян, соблюдают следующие требования:

• Стенки дымохода утепляют.
• При прохождении через плиты перекрытия и кровлю, из горючих материалов, изготавливают противопожарные рассечки.
• Оголовок дымохода поднимают на 0,5 м над уровнем кровли.
• На конец дымохода монтируют дефлектор и искрогаситель.

Дровяные металлические котлы отопления Булерьян в процессе эксплуатации разогревают дымовые газы до 450-550°С. Для подключения к дымоходу, используют стальную трубу или специальный адаптер.

Организация ППУ через деревянный потолок осуществляется с помощью специальной муфты. Для монтажа достаточно вырезать отверстие (размеры приводятся в технической документации) и закрепить проходной узел в потолке.

Какие нормы ППБ надо учитывать при установке

Требования ППБ предусматривают минимальные расстояния до горючих конструкций.

• Деревянные стены – не менее 1 м.
• Поверхность, защищенная теплоизоляцией – не менее 0,5 м.
• Оштукатуренная стена, облицованная керамической плиткой – 0,7 м.
• Одинарная или двойная кирпичная кладка, соответственно – 0,5 и 0,3 м.

Печь устанавливают на ножки таким образом, чтобы топочная камера возвышалась над поверхностью пола не менее чем на 20 см. Для защиты пола, напротив дверцы укладывается металлический лист, шириной 0,5 м и длиной 0,7 м.

Для гаражных помещений рекомендовано устанавливать ограждение места размещения печи. В качестве альтернативы, печь монтируют в кирпичную кладку с предусмотренными конвекционными каналами.

Минимально допустимое расстояние между печью и горюче-смазочными материалами, не менее 2 м. В правилах ППБ указано, что хранить ГСМ рекомендуется в отдельной от самого гаража комнате. Оптимальным считается, когда в промежутке между материалами и Булерьяном находится кирпичная стена.

Что лучше в гараж – Буржуйка или Булерьян

Неизменно положительные отзывы об использовании Булерьяна при отоплении гаражного бокса, явно свидетельствуют в пользу последнего. В качестве преимуществ конвекционной газогенераторной печи можно выделить следующее:

• Наличие режима газогенерации – пиролиз уменьшает расход топлива и увеличивает время автономной работы от одной закладки дров. В «буржуйке» топливо сгорает за 1,5-2 часа.
• Продуманный отвод горячего воздуха – конвекционные трубки на две трети погружены в топочную камеру, что увеличивает теплоэффективность и КПД печи.
• Экономичность – чтобы протопить гаражный бокс «буржуйкой», потребуется приблизительно в 2 раза больше топлива.

Продуманная конструкция экономичной печи на твёрдом топливе Булерьян, позволяет быстро и с меньшими затратами обогреть неотапливаемое помещение.

Единственным недостатком можно считать относительно высокую стоимость печи, особенно если учесть, что «буржуйку» можно собрать из подручных материалов. Но если финансовые возможности позволяют приобрести фирменный буллер, то лучшего варианта для отопления гаража не найти.

Самодельная печь для обогрева гаража — Все о печи в доме

Немногие автолюбители имеют гараж, подключенный к центральному отоплению в городе или завязанный в общую отопительную систему загородного дома. А в связи с тем, что холода на территории России длятся полгода и больше, возникает идея отопить гараж с помощью самодельной печки для гаража.

Поверхность печи булерьян нагревается менее сильно по сравнению с аналогичными гаражными печами.

Теплый гараж позволяет правильно хранить автомобиль в морозы, в комфортных условиях выполнять мелкий ремонт транспортного средства, легко запускать двигатель автомобиля перед началом поездки, поэтому многие автолюбители предусматривают систему обогрева гаража на стадии проектирования и строительства загородного дома в целом и гаража в частности.

Отапливать гараж можно разными моделями печек, следует выбрать ту, которая сможет эффективно обогреть помещение с минимальными затратами на ее обустройство и дальнейшую эксплуатацию.

Печи для гаража: виды, описание

Выбирать отопительный прибор для гаражного помещения следует, учитывая следующие параметры:

• промежуток времени, когда будет работать печка;
• бюджет строительства печи.

Можно обогреть помещения, пристроенные к дому, подключив их к отоплению дома.

В гаражах, отстоящих на расстоянии от жилого дома, следует устанавливать печку.

На сегодня торговля предлагает большой выбор печей разного ценового диапазона, но и самодельные печки в гараж пользуются большой популярностью, так как компактны, потребляют немного топлива, быстро нагревают пространство, отличаются хорошей пожаробезопасностью.

Вернуться к оглавлению

Виды гаражных печей

Печь для гаража классифицируется по принципу работы:

Конструктивная схема простейшей печки-буржуйки.

• газовый котел;
• булерьян;
• буржуйка;
• электрические отопительные приборы;
• тепловая пушка;
• печи, в которых в качестве горючего материала применяют отработанное машинное масло;
• инфракрасные излучатели.

Газовый котел для отопления — довольно эффективный вид отопительной установки, отличается доступной ценой, независим от наличия электричества. Для успешной эксплуатации котлу необходимо подключение к сети газоснабжения или наличие на участке газгольдера. Недостатком этого вида отопительного оборудования для гаража является его взрывоопасность.

Булерьян или буллерьян — это печь для гаража, работающая по тому же принципу, что и газогенератор: по принципу «тлеющего горения». Для этого вида печки характерен быстрый нагрев помещения, простота монтажа, возможность самостоятельной сборки, высокий КПД. К недостаткам этого оборудования относят достаточно высокую цену.

Печка буржуйка представляет собой привычную компактную модель печи, в качестве топлива для этого вида обогревательного оборудования применяют дрова. К преимуществам этой модели можно отнести:

• дешевизну;
• возможность собственноручного изготовления.

Стандартная схема печки для гаража, функционирующей на отработанном масле.

Для эффективного функционирования печки буржуйки необходимо обеспечить хороший теплообмен. Это значит, что для лучшей теплоотдачи следует обеспечить длительное движение теплого воздуха по трубе. Эту задачу выполнит специально обустроенная вытяжная вентиляция. Особое внимание следует уделять мерам безопасности: необходимо изготовить и установить дымоход, а поместить печь лучше на расстоянии от легковоспламеняющихся предметов.

Электрические отопительные приборы широко представлены на рынке, поэтому можно выбрать наиболее подходящие модели по мощности и компактности. Среди автолюбителей особой популярностью пользуются масляные радиаторы. Среди преимуществ электрообогревателей отмечают:

• высокий уровень безопасности;
• длительный срок эксплуатации;
• экологичность.

Недостатком этого вида печки для гаража является высокая стоимость и большое потребление электроэнергии.

В последние годы все большей популярностью пользуются тепловые пушки. Эти печки для гаража работают как на электричестве, так и на газу. Главное достоинство тепловых пушек — быстрота нагревания помещения. Недостатки печек на газу: создают шум, взрывоопасны, при их работе появляется неприятный запах. Недостатком электрических моделей можно назвать и дороговизну электроэнергии.

Схема устройства дымохода.

Печи, в качестве топлива в которых применяется машинное масло, в народе называют печами «на отработке». Они отличаются высокой мобильностью, экологичностью, просты в эксплуатации, экономны по расходам на топливо.

Инфракрасные обогреватели могут использовать в работе как электроэнергию, так и газ. Преимуществом этих устройств являются направленный обогрев и компактность. Но этот вид обогревателей обладает невысоким КПД. К его недостаткам можно отнести также необходимость проведения тщательных расчетов области, которая будет подвержена длительному обогреву.

Вернуться к оглавлению

Как сделать печь булерьян своими руками?

Гараж обычно представляет собой помещение небольших размеров и эксплуатация в нем обогревателей с открытым пламенем приводит к сжиганию кислорода воздуха. Приходится открывать дверь для проветривания, тепло теряется, поэтому такой вид отопления малоэффективен и очень затратный. Решить проблему сможет самодельная печь булерьян.

Булерьян отличает то, что воздух в печи нагревается, и кислород вместе с теплым воздухом передается во внешнюю среду.

Вернуться к оглавлению

Принцип работы обогревателя булерьян

Конструкция и особенности функционирования агрегата.

В камеру сгорания загружают дрова, уголь, брикеты или другое твердое топливо. Оно сжигается в печи в два этапа. В первой камере топливо тлеет и выделяет печные газы, а во второй, которая называется камерой дожига, газы дожигаются до полного сгорания. Температура газов повышается до 200-300°С, а коэффициент полезного действия достигает 70-80%. Из-за недостатка кислорода в печке горение одной полной закладки топлива продолжается в течение 8-12 ч.

Булерьян — отопительный прибор без вентилятора. В конструкцию этой печи входит уникальная система конвекционных труб, которая позволяет значительно увеличить поверхность, передающую тепло в помещение. Булерьян работает как калорифер: воздух снизу засасывается в трубы, где нагревается и передается в обогреваемое пространство.

Самодельная конструкция может использовать два основных режима работы:

• режим нагрева;
• режим газификации.

Первый режим имеет сходство с работой домашней печи: кратковременный нагрев, медленное остывание, опять быстрый нагрев и так далее. При втором режиме помещение нагревается и в нем поддерживается постоянная температура, при этом топливо закладывается один раз и оно медленно горит до полного прогорания.

Вернуться к оглавлению

Изготовление самодельной печи: этапы

Чертёж печи Булерьян.

Все предметы, необходимые для изготовления печи булерьян:

• труба диаметром 45 мм, порезанная на 8 частей длиной 1-1,5 м;
• трубогиб;
• металлические полосы толщиной 2 мм;
• труба для дымохода сечением 12 см и высотой 12 см;
• две поворотные шиберные задвижки с ручкой;
• металл для крышки;
• поворотные петли;
• труба для поддувала диаметром 10 см;
• ручка-защелка;
• сварочный аппарат;
• электроды.

Варианты установки печи булерьян: на кирпичном подиуме и на металлических ножках.

1. Процесс изготовления печи булерьян начинают с изгибания восьми отрезков труб под 80°. Сварочным аппаратом выгнутые трубы соединяют в конструкцию выгибами наружу, симметрично устанавливая через одну, друг за дружкой без перекосов.
2. Полученную конструкцию обваривают металлическими полосами в промежутках между трубами. Вверху будущей топки вваривают две пластины, между ними должно быть 5 см расстояния. Нижнюю пластину приваривают так, чтобы она не доставала до задней стенки топки, а верхняя не должна касаться передней стенки. Это камера дожига газов.
3. Верх топки, расположенный поверх камеры дожига, выводится через дымоотводный люк в трубу, которая вваривается в заднюю вертикальную стенку конструкции. В дымоотводную трубку устанавливается поворотная шибер-заслонка с ручкой. Спереди в предварительно вырезанный люк сечением 25 см, смещенный немного к низу, приваривают кусок трубки. Диаметр его должен совпадать с диаметром отверстия на передней стенке топки. Можно также приварить по отверстию порожек высотой 8 см.
4. С помощью сварки варят переднюю крышку с бортом. Ее выполняют таким образом, чтобы можно было закрыть герметично отверстие. На передней стенке топки закрепляют петли, на самой крышке закрепляют держатели под поворотные петли и ручку-защелку. Трубчатое поддувало с шиберной задвижкой вваривают в заранее вырезанный люк сечением 10 см.
5. Важное условие безопасности печи для гаража булерьян состоит в том, что она обязательно устанавливается на основании, которое не поддается горению. Основание должно быть высотой не менее 20 см. Кроме того, печь для гаража должна иметь утепленный минеральной ватой дымоход, толщина утеплителя 3 см.
6. Сам дымоход изготавливают из нержавеющего металла. Дымоходную трубу выводят на высоту не менее 3 м, чтобы не создавать задымления в гараже и рядом с ним. Над коньком она должна возвышаться на высоту 1,5 м. В самом дымоходе оборудуют специальный тройник, который удаляет дегтевой конденсат из отводимых газов.
7. Окончание дымоходной трубы закрывают козырьком. Первый раз топку затапливают на улице во избежание накопления угарного газа. Опытным путем определяют оптимальное положение поворотных шиберных заслонок в обеих трубах.

https://1popechi.ru/www.youtube.com/watch?v=utZ2NxxLm84

При нормальных показателях горения печь для гаража переносят в помещение и устанавливают в нужное место. Расстояние до деревянных поверхностей и веществ, которые могут легко воспламеняться, не должно быть менее 1-1,5 м.

Обзор печей для обогрева гаража, плюс инструкция как сделать своими руками

Низкая температура некомфортна для владельца гаража и не идёт на пользу автомобилю. Электрическая печь для обогрева частного/производственного гаража неважно справляется с отопительными функциями, требуя при этом немалых финансовых расходов. Целесообразней обогревать помещения такого типа агрегатами, отвечающими гаражным особенностям.

Рисунок 1. Печь  для обогрева гаража

Об особенностях обогрева гаражей

Есть 2 основные проблемы, с которыми обычно сталкиваются автовладельцы, желающие обогревать «парковку»:

• «неподходящее» соотношение объёма и площади помещения;
• отсутствие наружного утепления и сложности с устройством внутреннего.

Соотношение параметров

Есть закон, согласно которому при уменьшении размеров тела увеличивается отношение площади к объёму. Условно говоря, если в среднеразмерном двухэтажном частном доме на 1 м³ приходится 0,8 м², то в типовом гараже на 1 м³ – 1,7 м². Это значит, что у небольшого помещения теплопотери будут вдвое выше.
*
Чтобы создать в гараже 8-градусный «микроклимат», понадобится оборудование мощностью приблизительно 1200 Вт. Для поддержания температуры 16 градусов, потребуется отопительный прибор мощностью 1800 Вт. Расходы на обогрев единицы площади выходят тоже примерно в два раза больше, чем в случае с коттеджем.

Утепление

Рисунок 2. Теплоизоляционная обшивка гаража

Даже мощные и экономичные печи в типовом гараже будут неэффективными, если не позаботиться об утеплении. Стены, пол и потолок, не способные удержать тепло, делают затею с обогревателем нецелесообразной.

Лучше всего сделать наружно утепление. Но чаще всего это откликается немалой нагрузкой на бюджет. Кроме того, для многих автовладельцев этот вариант вообще недоступен – гаражи зажаты между другими.

Остаётся внутренняя теплоизоляция. Но и здесь не всё так просто. Если выполнить термозащиту вплотную к поверхности помещения, между элементами будет образовываться конденсат. На некоторое время такое утепление позволит отапливать гараж достаточно эффективно. Но вскоре постройка придёт в негодность.

В гаражах утеплитель монтируют с зазором в 3-5 см. Между изолятором и полом тоже оставляют аналогичное расстояние. От образования конденсата это не спасает, но последний в этом случае не наносит существенного вреда гаражу. Недостаток этого решения в том, что при постоянном обогреве в помещении становится слишком влажно. А это уже серьёзно отражается на состоянии автомобиля. Владельцам таких гаражей нужно всё-таки подумать о наружном утеплении или смириться с дополнительными теплопотерями.

Внутреннюю обшивку рекомендуется делать из материалов, плохо проводящих тепло. Как варианты – ДСП/ДВП или ондулин. Термоизоляцию из пластика делать нельзя – в аварийной ситуации это приведёт к образованию большого количества ядовитых газов.

Перед утеплением стены дополнительно защищают. Кирпичные стены штукатурят (например, вермикулитовой смесью), а металлические – грунтуют и двуслойно красят.

Тепловая шапка

Рисунок 3. Тепловая шапка

*
Даже при наличии хорошей теплоизоляции тепло не будет задерживаться, если не создать так называемую тепловую шапку. Гораздо рациональней обогревать не весь гаражный объём, а рабочее пространство. Не давая тепловой энергии контактировать со стенами, через которые она легко уходит.

Другими словами, нужно сконцентрировать прогретый воздух в центре гаража. А прослойка холодного будет служить надёжной термозащитой. Тёплый воздух устремляется сначала вверх, не достигая при этом потолка – там он сталкивается с гасящими энергию холодными воздушными потоками. Затем прогретый воздух уходит в стороны, лишь немного касаясь гаражных стен. Таким образом, тёплым становится почти всё помещение.

Помните! Утепление само по себе ничего не решает. Равно как и без него нельзя добиться оптимального теплового эффекта

Нагревается даже смотровая яма. Этого невозможно достичь без создания тепловой шапки. Без конвекционных процессов работать в яме очень некомфортно – руки находятся в относительном тепле, а ноги стынут в зоне холодного дна.

Чтобы добиться такого эффекта, нужно использовать печки для отопления частных гаражей, характеризующихся небольшой мощностью, но возможностью образования интенсивного низкоплотного воздушного потока.

Подходящие варианты печей для отопления гаражей

Есть несколько вариантов печей для гаража, которые в той или иной степени можно считать подходящими.

Булерьян

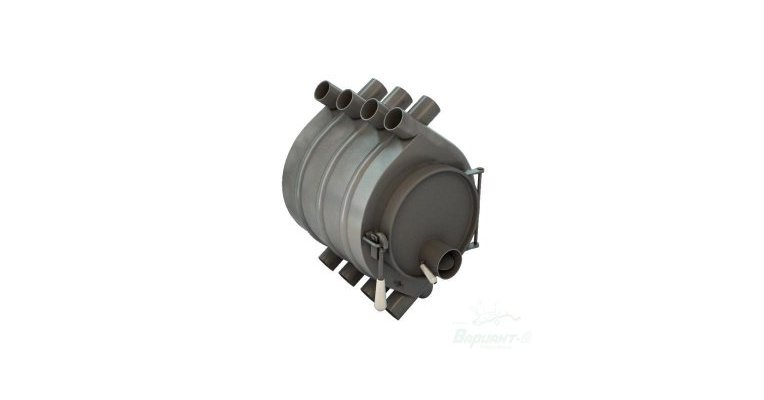

Рисунок 4. Печка-булерьян

Забегая наперёд, можно сказать, что это лучшее решение для небольшого автономного помещения. Канадские инженеры разрабатывали эту печь для иных целей, но так уж вышло, что она чуть ли не идеально подходит и для гаражного обогрева. Буллер относительно недорог, отлично греет и непрожорлив.

По сути, это потомок всем известной буржуйки. В контексте отопления гаража булерьян было бы корректней называть конвекционным агрегатом. В продаже можно встретить печки мощностью от 2 до 200 кВт – решение найдётся для помещения любого объёма. КПД подобных конструкций достигает 80-90%.

Как печь в частный гараж подойдёт любой буллер. Но оптимальным вариантом будет палаточный «полубулерьян». Его отличают сопла, направленные не по диагонали, как в прочих конструкциях, а прямо вверх. Это обеспечивает более эффективное образование тепловой шапки – воздушного грибообразного термопотока.

Рисунок 5. Полубуллер

У булерьянов, к сожалению, есть недостаток. Поскольку их разрабатывали для лесорубов, с их помощью возможно отопление гаража на дровах. И только.  Пока что ещё не придумали оборудование такого типа, которое работало бы на торфе или угле. И при этом давало бы сопоставимый эффект.

Но преимущества агрегатов перекрывают недостаток:

• ощутимая теплоотдача – уже через 5 минут после старта; а то и раньше;
• одной загрузки дров хватает до 8-ми часов обогрева;
• возможность использовать в качестве топлива даже подсыревшие поленья; при этом КПД снижается незначительно.

Если у автовладельца нет стойкого желания сделать отопительное оборудование для гаража своими руками, булерьян подойдёт, как никакой иной агрегат. Самостоятельно буллер изготовить можно, но для этого нужно иметь ряд специальных станков.

Рисунок 6. Чертеж булерьяна

*

Как перехитрить булерьян?

Канадскую дровяную печь можно превратить в оборудование, в дровах не нуждающееся. Но только с условием, что буллером будут пользоваться для непродолжительного обогрева. Роль поленьев сыграет шамотный кирпич. Обычный не подходит – он не обладает достаточной теплопроводностью.

Рекомендация! Не используйте красный кирпич – нужного эффекта с ним не добиться

Схема такая:

• из кирпича делают бой размером не более пачки сигарет;
• бой загружают в топливник так, чтобы между шамотом оставалось пространство для циркуляции воздушных потоков;
• разогревают печной теплонакопитель с помощью какой-либо горелки; чтобы раскалить кирпич докрасна, требуется около пяти минут;
• закрывают дверку топливника, дымоходную вьюшку и регулятор мощности.

Этих манипуляций хватит для того, чтобы относительно неплохо прогреть помещение и добиться сохранения теплоотдачи в течение 1-3 часов.

Поскольку булерьян самостоятельно изготовить непросто, многие «самоделкины» предпочитают иные варианты. О них далее.

Кирпичная печка

Рисунок 7. Кирпичная гаражная печь

Самодельные кирпичные печки с размером основания 2х2,5 кирпича справятся с обогревом типового гаража. Но их сложно рекомендовать тем, кто забегает на «стоянку» изредка и ненадолго. Печь слишком долго прогревается. Да, тепло она отдаёт ещё дольше – в течение нескольких часов. Но тратить на растопку час-полтора, чтобы затем поработать 30 минут, совсем нерационально.

Ещё один минус кирпичного варианта – невозможность создания тепловой шапки. Термопоток, который создаёт печка, характеризуется малой интенсивностью, недостаточной для образования термоизоляционного воздушного слоя.

Делают такие конструкции из шамотного кирпича, отличающегося большей термостойкостью, чем обычный красный. В качестве связующего используют жаропрочную глину, в которую добавляют шамотный порошок.

Гаражная конструкция такого типа состоит максимум из 10-ти рядов. Топливник делают на уровне 2-4-го. Наличие дымохода – обязательное условие.

Печка на отработанном жидком топливе

Рисунок 8. Печка на отработке

*
С топливом проблем не возникнет – оно найдётся едва ли не у любого автовладельца. В крайнем случае можно легко приобрести его в любой автосервисной точке – стоимость топлива очень скромна.

Конструкция типичного агрегата подразумевает наличие двух секций. Отделы соединяются трубой с перфорацией. В нижней секции сгорает масло. Благодаря этому образуется небольшая порция тепла и горючий газ. Последний через трубу уходит в другой отдел. Благодаря перфорации в трубу поступает определённое количество воздуха, который смешивается с горючим газом. Вот эта смесь и даёт уже достаточно тепла для обогрева гаража.

Нижний отсек обычно делают из тонкого металлического листа. Форма особой роли не играет. С целью возможности регулировать воздушный поток здесь делают специальную заслонку.

Перфорированную трубу и верхнюю секцию выполняют из толстого металла. Тонкие стенки долго не выдержат воздействие высокой температуры. Труба с отверстиями должна быть прочной ещё и потому, что иначе она попросту не справится с немалой массой печи в небольшом гараже.

Дымоход обязательно делают сверху второго отсека. Боковой дымоотводящий канал делать нельзя. В качестве топлива подходит практически любая отработка, для которой не характерно простое скоростное воспламенение.

Подобная печь требует очень серьёзного отношения к технике безопасности. Перфорированная труба – это бьющее пламя. Поэтому конструкцию нужно держать подальше от легковоспламеняющихся веществ. Если пролить бензин рядом с таким «очагом», можно заполучить пожар. По этой причине ни один пожарный не даст официальное добро на обогрев гаража подобным оборудованием.

Важно! Ответственность за использование такой печи полностью лежит на владельце гаража

Буржуйка

Рисунок 9. Классическая буржуйка

Самый популярный и простой вариант самодельной эффективной печки – буржуйка. Сделать её можно прямо в гараже из подручных материалов. Подойдёт всё, что имеет подходящую форму и прочностные характеристики. Желательно, чтобы металл был, как минимум, 5-миллиметровым. Цилиндр должен иметь диаметр от 30 см.

Традиционная печка включает в себя:

• корпус;
• зольник;
• решётку;
• дверку топливника;
• дверку поддувала;
• дымоход (вертикальный или горизонтальный).

Схема изготовления простейшей буржуйки:

• из подходящей заготовки делают топливную камеру;
• на дне устанавливают решётку, а под ней зольник; для последнего можно использовать листовой металл потоньше;
• сверху или сбоку делают дымоход; минимальное сечение – 10-12 см, допускается 2-3-миллиметровая толщина стенок;
• из уголков делают опоры.

Рекомендация! Чтобы усилить термоэффект и ускорить обогрев гаража, к боковинам буржуйки можно приварить небольшие пластины-крылья.

На иллюстрации – схема простой предшественницы булерьяна. Теплоотдача конструкции повышена благодаря использованию дожигателя с дублированным перевалом. Одной топливной загрузки хватает на 3-4 ч. Мощность в малой степени можно регулировать с помощью дверки.

Рисунок 10. Схема одного из вариантов буржуйки

Заключение

Подходящих вариантов печей в частный гараж хватит для того, чтобы поразмыслить над выбором. Но в любом случае прежде всего – безопасность. Самая неприятная оказия – пожар. Техника безопасности поможет упредить возгорание, но если таковое всё же произошло, его необходимо быстро ликвидировать. Для этого нужно иметь один, а лучше два огнетушителя. Выбирать необходимо, исходя в первую очередь из объёма газового заряда, который должен быть, как минимум, в полтора раза больше гаражной кубатуры.

Печь булерьян своими руками: пошаговый инструктаж в фотографиях

В мире автономного отопления не последнее место занимает такое полезное устройство как печь Булерьян, известная также под именем Бренеран. Грубо говоря, она состоит из топки, к которой подведен ряд согнутых трубок. Такая конструкция позволяет сжигать дрова и другие виды твердого топлива с очень высокой эффективностью. Стоимость промышленных моделей начинает отсчет с двухсот долларов и возрастает в зависимости от размеров топки. Хотя устройство такой печи несколько сложнее, чем у обычной буржуйки, немало мастеров сумели сделать булерьян своими руками.

Как работает данная конструкция?

Булерьян можно назвать весьма удачным гибридом буржуйки и дровяной печи длительного горения. В работе устройства использован принцип принудительной конвекции. К топке подведен ряд изогнутых трубок сверху и снизу. В нижние отверстия поступает холодный воздух, который быстро нагревается, поскольку трубы непосредственно контактируют с топкой. Через верхние отверстия в комнаты поступает уже горячий воздух. Температура его настолько велика, что позволяет обогревать не только одну конкретную комнату, но даже двухэтажный домик. Существует также возможность совмещения печки Булерьян с водяным контуром отопления. При этом поверхность самого устройства остается не слишком горячей и опасности для окружающих не представляет.

Благодаря ряду простых регулировочных устройств печь может работать в двух режимах. Сначала обеспечивается быстрый разогрев печи, а затем равномерное распределение полученного тепла по всему помещению. На втором этапе печь переходит в режим медленного горения. В начале топливо нужно подкладывать довольно часто, но как только печь разогреется, топку можно загружать всего лишь дважды в сутки, т. е. каждые 12 часов.

Дрова сгорают в топке, а продукты этого процесса по конвекционным трубам поступают в камеру вторичного сгорания. Здесь происходит дожиг газово-воздушной смеси при очень высоких температурах, что и обеспечивает устройству КПД в районе 80%. Далее по конвекционным трубам горячий воздух распространяется по всему помещению.

Наглядно процесс работы печи Булерьян представлен в видеосюжете:

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Пошаговый инструктаж по изготовлению

Чтобы сделать печь булерьян своими руками, необходимо запастись металлическими трубами наружным диаметром около 50-60 мм, а также листовым металлом. Чтобы выдержать высокую температуру горения, рекомендуется использовать стальные листы толщиной 4-6 мм. Помимо сварочного аппарата и стандартного набора инструментов понадобится также трубогиб.

Далее необходимо выполнить:

1. Изготовление согнутых отрезков трубы.
2. Изготовление устройства для отвода дыма и сбора конденсата.
3. Изготовление заслонок для поддувала и отвода.
4. Изготовление дверки для топочной камеры.
5. Сварку каркаса из согнутых труб и установить в него перегородку.
6. Приваривание листов металла в пространстве между трубами.
7. Монтаж дверцы с замком.
8. Изготовление и приваривание металлических ножек.

Из трубы следует нарезать восемь одинаковых отрезков, длиной около 1,2 м. С помощью трубогиба их сгибают с радиусом 225 мм и размещают в шахматном порядке.

Чтобы изготовить полые трубы, необходимые для печи, нужно подготовить восемь кусков трубы, длиной по 1,2 метра и согнуть их в радиус 225 мм с помощью трубогиба

Чтобы удалить дым, а также скопившуюся влагу, делается Т-образное устройство, по которому дым будет уходить вверх в трубу, а влага будет стекать вниз. Для удаления влаги внизу ставят специальный кран. Кран для удаления влаги следует открывать только для этих целей, а затем закрывать, чтобы не ухудшить тягу.

Слева: устройство для отвода дыма из печи Т-образной формы предназначено не только для удаления дыма, но и для сбора конденсата.
Справа: кран для удаления конденсата расположен внизу устройства для отвода дыма и сбора конденсата. Открывать его следует только при необходимости, чтобы не ухудшить тягу.

Для отвода дыма из печки изготавливается специальная заслонка, с помощью которой также осуществляют регулирование тяги.

Заслонка для регулирования мощности печи изготавливается со специальным отверстием, которое позволяет изменить тягу, но не дает полностью перекрыть дымоход

Для поддувала, которое расположено на передней дверце, следует сделать глухую заслонку. Чтобы заслонки надежно фиксировались в правильном положении, используется пружина.

Заслонку для поддувала, которое расположено на передней дверце, необходимо сделать глухой. Это обеспечить максимальную эффективность работы печки в режиме медленного горения

Самый сложный элемент самодельного Булерьяна — это, пожалуй, передняя дверца. Она должна закрываться практически герметично. Чем лучше дверца прилегает к печке, тем эффективнее работает Булерьян.

Из трубы большого диаметра изготавливаются два кольца, которые почти плотно входят одно в другое. Для этого отрезают два 40-миллиметровых куска от трубы диаметром 350 мм. Один из отрезков разрезают и разворачивают. После этого изготавливают лицевую сторону печки, используя кольцо меньшего диаметра.

В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее

Второе кольцо используют при монтаже дверцы, его приваривают к кругу из листового металла.

По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура

Затем на дверцу приваривается еще одно кольцо, которое должно быть чуть меньше диаметра кольца, размещенного на лицевой стороне печки. В образовавшийся между кольцами дверцы зазор укладывают уплотняющий асбестовый шнур и монтируют заслонку.

Для окончания монтажа передней дверцы печи необходимо приварить к ней патрубок поддувала с заслонкой. Заслонку снабжают пружиной для более плотного прилегания

Теперь следует вернуться к согнутым трубам. В первых двух трубах необходимо сделать отверстия и приварить в них инжекционные трубки. Это небольшие металлические элементы диаметром 14-15 мм и длиной около 150 мм. Они необходимы, чтобы обеспечить соединение конвекционных элементов с топкой.

В первые две полые трубы печи следует вставить специальные инжекторы, которые обеспечат контакт воздуха с топочной камерой

Из труб варят каркас печки с перегородкой. Для перегородки рекомендуется использовать листовую сталь не менее 6 мм толщиной.

Для перегородки печи используют стать толщиной 6 мм. Чтобы не пришлось «гадать» с размерами, сначала делают картонные лекала

После этого промежутки между трубами следует закрыть полосками листового металла, и приварить заднюю стенку, формируя таким образом корпус печи.

Корпус печи формируют из отрезков металла, которые приваривают в пространстве между полыми трубами. Для их изготовления также пригодятся картонные лекала

Для того, чтобы точно вырезать элементы перегородки, задней стенки и полоски металла, рекомендуется сначала сделать картонные лекала.

Для дверцы рекомендуется изготовить специальный замок. Он представляет собой эксцентрик, который фиксирует металлическую петлю, расположенную на стенке печки. При дальнейшем прокручивании это устройство обеспечивает максимально плотное прилегание дверцы к печке. Чтобы сделать такое устройство, понадобится выполнить ряд токарных и фрезерных операций.

Замок для дверцы печи изготовить не просто. Неопытным мастерам следует обратиться за помощью к профессиональному токарю или фрезеровщику

Остается лишь изготовить петли и навесить дверцу, а также вырезать, согнуть и приварить ножки печки.

Ножки для печи можно изготовить из подходящих тонких трубок, придав им необходимую форму с помощью трубогиба или подручных инструментов

Процесс изготовления Булерьяна трудно назвать простым, обычную буржуйку сделать гораздо легче. Но удобство в эксплуатации и высокий КПД вполне оправдывают потраченное время и силы.

Оцените статью: Поделитесь с друзьями!

Печь булерьян для гаражей и технических помещений

Булерьян – это из лучших вариантов для обогрева гаражей и прочих помещений технического характера. Этот титул достался ему по праву.

Почему печь для гаража?

1. Экономно

Обогреть гараж с помощью булерьяна будет быстрее и дешевле, чем электрическими обогревателями. К тому же, все чаще люди топят булерьян ещё и мусором. Но следует обратить внимание на то, что Вы кладете в устройство,  если  хотите, чтоб оно служило Вам долго.

2.

Быстрый обогрев

Классический булерьян типа 00 (базовая модель) способен обогреть до жарких температур 120 м3 со скоростью 4,5 м3/мин. Для обогрева такого помещения электрическим обогревателем Вам потребуется несколько часов.

3. Не перемерзает

С булерьяном не случиться такого, что вода в трубах перемерзнет, отойдет контакт, повредиться провод. Печь буллер – это надежная техника, если выполнена качество. 4 мм металла нельзя так просто побить и испортить. Его нельзя так просто сдвинуть. Только булерьян, дрова и правильно подключенный дымоход.

Установка булерьяна в технических помещениях.

Начнем с выбора идеального места.

Если речь идёт о небольшом пространстве объемом 50-70 м3 – ставьте обогреватель булерьян куда угодно. В таком маленьком помещении воздух отлично циркулирует, что обеспечит равномерное распределение тепла.
Обогрев больших помещений. Самая большая печь “Canada” типа 07 способна отопить 1800 м3. Осталось найти правильное расположение.

Руководствуйтесь следующими пунктами:

• Около рабочей зоны (чтоб к вам попадало как можно больше теплого воздуха)
• В центре помещения (для равномерного прогрева)
• Не мешает (поверхность печи нагревается, избегайте случайных прикосновений)
• Удобный вывод дымохода (дымоход обеспечивает Вам чистоту воздуха)

Это лишь рекомендации к выбору места для установки. Руководствуйтесь собственными потребностями и видением. Главное  – чтоб Вам было удобно.

Пожарная безопасность. Правила установки.

Расстояние от дверцы котла булерьян до ближайшего объекта должно быть как минимум 1,25 м. По бокам устройства и так же сзади расстояние до воспламеняющихся объектов не менее 1 м. Для негорючих – от 0,7 м. Это же касается и стен.

Если соблюдение дистанции невозможно, рекомендует отгородить поверхности специальной плитой (теплоизолирующей, к примеру, магнезитовой) и листом нержавеющей стали или оцинковки.

Вам понадобится подставка, если Ваш пол из горючих или же трудногорючих материалов. Подставка так же улучшит циркуляцию прогретого воздуха. Подставка под булерьян доступна в нашем магазине, либо же Вы можете сделать её самостоятельно.

Главная задача подставки – приподнять печь на 20-30 см над полом.

Перемещение нагретого воздуха.

Если Вам необходимо прогреть не одно помещение, а несколько с помощью одного булерьяна, сделать это вполне реально.

Способ “Проще простого”

Откройте дверь в соседнюю комнату. Вряд ли там будет так же тепло, как и около буллера, но уже что-то.

Способ №2 – вентиляция помещения и способ №3 – тепловая камера.

Они потребуют у Вас некоторых дополнительных затрат. Чаще всего способы 2 и 3 используют в частных домах, поэтому читайте об этом тут.

Способ №4 – вентилятор.

Просто и сердито. Вентилятор направляют в сторону двери, чтоб он стимулировал перемещение нагретого воздуха. Этот способ вряд ли обеспечит равномерный прогрев всех помещений, но попытка не пытка.

Заказать булерьян в Украине с доставкой или проконсультироваться можно по номеру:
(067) 921-95-30
(063) 168-39-79

(095) 921-42-84
Или просто оставьте заявку на сайте. Мы свяжемся с Вами так быстро, как только сможем.

Печи Булерьян напрямую от производителя

Дровяные печи газогенераторного типа Булерьян предназначены как для прогрева домов и дач, так и для отопления гаражей, подсобок, теплиц и производственных помещений.

Принцип работы отопительной печи типа Булерьян основан на выделении дополнительного тепла в камере дожига газов.

Процесс горения дров в печи – это процесс окисления углерод C до CO2. Когда у обычной буржуйки мы прикрываем поддувало, то кислорода становится недостаточно, и углерод окисляется только до CO, а не до CO2.

В печах длительного горения такой проблемы нет. Недоокисленный углерод CO попадает из камеры сгорания в камеру дожига, к нему примешивается свежий кислород из инжекторов установленных в камере дожига газов, и CO окисляется до CO2, при этом выделяя тепловую энергию.

Печь имеет два режима:

• режим буржуйки используется, когда нам необходимо быстро нагреть помещение;
• режим длительного горения, когда помещение уже прогрето, и необходимо поддерживать нужную температуру.

Все печи выполнены из металла и имеют кожух конвектор, что позволяет им быстро, и, самое главное, равномерно прогревать помещения в сравнении с кирпичными печами.

Существует три разновидности печей длительного горения:

1. обычные воздухогрейные булерьяны Клондайк – предназначены только для воздушного отопления;
2. печи с варочной поверхностью (плитой) Термаль и Тулинка – имеют все те же достоинства, что и обычный булерян, но с возможностью разогрева и приготовления пищи;
3. водогрейные котлы Аква-Сибирь (печи с водяным контуром или «рубашкой») – имеют практически такую же конструкцию, как и обычный булерьян, только вместо воздуха теплоносителем служит вода.

ВНИМАНИЕ: на территории России не продаются оригинальные печи Булерьян. Это можно проверить на официальном сайте Булерьян: www.bullerjan.com.

Мы производим и продаем печи типа булерьян под маркой “Клондайк” с 1999 года. Вы можете купить печь Булерьян Клондайк напрямую у нас, мы доставляем печи по всей России. Так же Вы можете оформить кредит на печь через нашего партнера ОАО “Альфа-Банк”.

Информация по доставке: доставка осуществляется по всей России и Казахстану транспортными компаниями, такими как ПЭК, Байкал Сервис, Деловые Линии и т.д. Отправка осуществляется из города Новосибирск. Доставка до терминала в городе Новосибирск осуществляется бесплатно, клиент оплачивает только межтерминальную перевозку при получении груза у себя в городе.

ИНН 7804250356 /ОГРН 780401001

Печь Булерьян – отзывы пользователей

С каждым годом цены на энергоносители повышаются. В такой ситуации актуально использование альтернативных, более экономичных источников энергии. Канадские ученые разработали уникальное изобретение, позволяющее экономить и деньги, и энергию.

Это необходимая многим дровяная печь Bullerian. Конструкция котла продумана таким образом, чтобы выходящий из него воздух был нагрет, а не как другие аппараты отдают тепло со своей внешней поверхности. Приобретая такую печь, очень внимательно отнеситесь ко всем требованиям, указанным в инструкции, а также соблюдайте элементарные правила безопасности, и тогда Булерьян прослужит Вам верой и правдой, создавая тепло и уют, не только в хозяйственных и производственных помещениях, но и в жилом доме.

Покупатели говорят

Печка Булерьян имеет разнообразные отзывы — как положительные, так и отрицательные. Некоторые из них:

«Наша бригада использует ее уже более десятка лет при возведении домов в качестве временного отопления. Средней по размеру печи нам хватает, чтобы отопить около 100 кв. м. Это при условии, что в доме во всю «гуляют» сквозняки. В хорошие холода держим около 16 градусов. Если хотите температуру выше, то приобретайте два аппарата. Эти аппараты действительно очень экономичны и удобны. Однако, если топить все время, без перерыва, срок службы небольшой. Хватает их на 3 сезона, а следующие 2 занимаемся ремонтами, завариваем дыры. Потом покупаем новую. При таком активном использовании срок составляет 5 лет.»

Владимир Синицин, Подмосковье.

«Встречал отзывы людей, у которых сложилось отношение к печам отрицательное. Так не используйте ее в качестве буржуйки, и не будет там ничего прогорать. Существует режим тления. Вообще, читайте паспорт, там все четко прописано, что можно закидывать в печь. Я предпочитаю топить тополем или акацией, содержание смол там минимально. А для того, чтобы меньше заниматься чисткой трубы, утеплил ее. При этом я дымоход сделал из нержавеющей стали и все качественно подогнал. Не думайте ставить прибор в жилом доме — периодически он выдает изрядную порцию дыма прямо в помещение. »

Иван Косник, Самара.

«Я уже третий год использую маленькую модель – полет отличный. Отапливаю ею два гаража: основной гараж (60 кв. м) и неутепленный дополнительный такой же площади. Второй отапливается через стенку. Стоит, в основном, там держится 24 градуса, в неутепленном при -30 всегда дает выше нуля. В морозы дрова улетают очень быстро. Если же не сильно холодно, то сделав закладку в 12, тлеет до 6-7 утра. Конечно, есть и минус – деготь гонится на крышу, да и в дымоходе накапливаются отложения. Но все равно, это самый нормальный экономный вариант при отсутствии газа.»

Александр Петрухин, Волгоград.

«С отдельными изменениями Бренеран (Булерьян) – великолепная печь для бытовых нужд. В собственном коттедже я сам смонтировал их пару штук. Теперь, когда холодно, у меня есть отопление и горячая вода. Вокруг тепло и настоящая экономия электричества. С топливом никаких проблем, даже отходы сжигаем в печи, но уголь применять нельзя.

Теперь на счет чистки дымохода. Если правильно установить булерьян и его эксплуатировать, кроме того достаточно прожигать, не кидать тупо сырые дрова, то с дымоходом проблем никаких.»

Сергей Миролюбов, Москва.

Основные характеристики

На сегодняшний день уже многие оценили печь марки Булерьян, как первоклассную отопительную технику, подходящую для обогрева различных жилых и рабочих помещений от 100 до 1 000 куб. м: дачных домиков, гаражей, бань, мастерских.

Основное достоинство – обеспечение высокого экономичного обогрева с коэффициентом полезного действия около 80%. При этом не сильно нагревается и не выжигает кислород. Регулятор позволяет контролировать температуру нагретого воздуха. Предусмотрены режимы: «быстрый обогрев» – обеспечение скорого нагрева помещения и «газификация (тление)» – поддержание необходимой температуры длительное время. Кроме того, имеет небольшую массу, нет необходимости в капитальной установке.



Какая лучшая дровяная печь для гаража? Топ-8 выявлено в 2021 году

Важные факторы при выборе лучшей дровяной печи

для гаража

Перед покупкой новой дровяной печи важно учесть несколько факторов. К ним относятся охват, эффективность, дизайн, тепловая мощность, сгорание, тип двери, вентиляция, топка и сертификация.

Покрытие

Обеспечение надлежащего покрытия плиты – это первое, о чем вы должны подумать перед покупкой.Каждая модель печи должна предлагать вам информацию об общей площади помещения, которое она может обогреть, в квадратных футах. Важно убедиться, что вы не получаете слишком много тепла для небольшого гаража или слишком мало тепла для большого гаража.

КПД

Не все дровяные печи сжигают топливо одинаково. Фактически, каждая печь сжигает дрова по-своему. Убедитесь, что у вас есть четкое представление о том, как долго печь будет гореть с одной загрузкой дров. Некоторые модели также будут рекламировать процент своей эффективности.

Дизайн

Что касается дизайна, лучшая дровяная печь для гаража обычно предлагает на выбор три стиля. Это традиционные, современные и портативные.

Традиционный дизайн

Печи с традиционным дизайном обычно бывают отдельно стоящими. Эти модели могли иметь маленькие или большие топки. Однако они не используют воздуходувки, а это значит, что они могут терять тепло. Эти модели также обычно имеют вентиляцию вверху, но иногда она находится в задней части печи.Эти печи обычно изготавливаются из таких материалов, как сталь или чугун, и они очень тяжелые.

Современный дизайн

Печи современного дизайна могут быть как отдельно стоящими, так и встраиваемыми в камин. Эти модели обычно имеют большие топки, сжигают больше дров и используют воздуходувки для увеличения тепловой мощности. Современные печи могут иметь как верхнюю, так и заднюю вентиляцию. Они также сделаны из более легких материалов, чем традиционные модели.

Переносная конструкция

Переносные плиты имеют простую, но эффективную конструкцию.Эти печи небольшие и обычно легкие. Их также проще собрать, чем другие модели. Большинство этих моделей также имеют уникальные особенности, которые позволяют с легкостью транспортировать их, например, встроенные ручки. Эти модели должны работать в хорошо вентилируемой среде.

Тепловая мощность

Убедитесь, что ваша печь имеет достаточную тепловую мощность. Модель печи обычно указывает максимальную тепловую мощность в британских тепловых единицах или БТЕ. Например, он может сказать, что производит 60 000 БТЕ.

Горение

Хотя дровяные печи довольно просты в эксплуатации, не все модели отводят тепло одинаково. Фактически, дровяная печь может предложить два типа горения: каталитическое и некаталитическое.

Каталитическое горение

Если в дровяной печи используется каталитическое горение, это обычно будет дороже, но также и более эффективным. Эти модели имеют более совершенный дизайн, но обеспечивают более стабильную тепловую мощность при более длительном сжигании древесины. Однако основная проблема этих печей заключается в том, что вам придется периодически заменять топочный элемент, обычно каждые два или три года.

Некаталитическое сжигание

Дровяные печи, в которых не используется каталитическое сжигание, как правило, дешевле. Тем не менее, клиенты могут иногда предпочесть эти модели, потому что они, как правило, создают более сильный огонь, на который также приятнее смотреть. Но хотя эти модели могут производить отличную теплоотдачу, тепло непостоянно и будет постепенно снижаться быстрее, чем каталитические модели.

Топка

Размер топки дровяной печи также очень важен. Чем больше топка, тем больше емкость.Таким образом, внутри будет больше древесины. Размер также важен, потому что он определяет максимальную длину дров, которая может поместиться в печь. Более дорогие модели обычно имеют топки большего размера. Более того, эти модели обычно лучше всего подходят для больших помещений и могут перегревать меньшие площади.

Стеклянная дверца

Многие дровяные печи имеют стеклянную керамическую дверцу, которая позволяет лучше видеть огонь, добавляя атмосферу в комнате. Керамическая стеклянная дверца не только добавляет эстетики печи, но и действует как проводник тепла, тем самым повышая общую эффективность печи.

Вентиляция

Многие дровяные печи имеют вентиляционные отверстия сверху, сбоку или сзади. Эти точки подключаются к трубам, которые используются для вывода избыточного дыма. Было бы неплохо иметь представление о том, сколько трубы вам понадобится, а также о том, где вы хотите выпускать дым. Как правило, многие люди используют соединительную трубу под углом 90 градусов, чтобы вытолкнуть дым через боковую стену в своем гараже. Однако вы также можете выпустить его через крышу.

Сертификат

Вы никогда не захотите покупать дровяную печь, не сертифицированную Агентством по охране окружающей среды (EPA).Эта сертификация гарантирует, что он не построен из дешевых материалов, которые могут сломаться и стать потенциально опасными для возгорания. Он также обеспечивает лучшую защиту от чрезмерных вредных выбросов.

Установка

Правильная установка дровяной печи чрезвычайно важна. Многие модели дровяных печей имеют очень подробные инструкции по их установке. Хотя некоторые модели относительно просто собрать, для других требуется немного больше навыков. Перед установкой убедитесь, что у вас есть хорошее место с доступом к соответствующей наружной вентиляции.Вот видео, которое проведет вас через типичную установку дровяной печи в гараже.

Печь буржуйка, буржуйка, печь для дачи и гаража – Hott inc. Купить Печь буржуйка, буржуйка, печь для дачи и гаража Киев (Украина)

Отопительные печи Dream

«Мечта» – печь эконом-класса, которая используется в помещениях, где нет возможности использовать газовое отопление. Его особенностью является наличие варочной поверхности, пригодной для нагрева воды и приготовления пищи.Простота и эффективность конструкции гарантирует тепло и уют в вашем доме. Благодаря регулятору подачи воздуха «Мечта» он способен работать до 7 часов при одной закладке дров, а конвективный кожух значительно увеличивает КПД печи.

Технические характеристики «Мечта» 15-я «Мечта» 20-я «Мечта» 30

Тепловая мощность, кВт 5 8 12

Объем отапливаемого помещения, м3 100 160 250

Ширина, мм 380 420 540

Длина, мм 720 820 1000

Высота, мм 600 640 710

Диаметр дымохода, мм 110 120 130

Рекомендованная цена.

Отопительные печи Dream

«Мечта» – печь эконом-класса, которая используется в помещениях, где нет возможности использовать газовое отопление. Его особенностью является наличие варочной поверхности, пригодной для нагрева воды и приготовления пищи. Простота и эффективность конструкции гарантирует тепло и уют в вашем доме. Благодаря регулятору подачи воздуха «Мечта» он способен работать до 7 часов при одной закладке дров, а конвективный кожух значительно увеличивает КПД печи.

Технические характеристики «Мечта» 15-я «Мечта» 20-я «Мечта» 30

Тепловая мощность, кВт 5 8 12

Объем отапливаемого помещения, м3 100 160 250

Ширина, мм 380 420 540

Длина, мм 720 820 1000

Высота, мм 600 640 710

Диаметр дымохода, мм 110 120 130

Рекомендованная цена с НДС,

Отопительно-варочная печь “Сварог М”

Модифицированная версия печи «Сварог» имеет увеличенную мощность по сравнению со стандартными моделями и варочную поверхность для нагрева пищи и воды.КПД новой модели может достигать 85%.

Технические характеристики «Сварог М» Тип 03 Тип 02 Тип 01

Тепловая мощность, кВт 14 22 32

Объем отапливаемого помещения, м3 260 460 700

Ширина, мм 590 590 590

Длина, мм 510 5

Высота, мм 7

790

Диаметр дымохода, мм 120150160

Толщина стали, мм 3 3 3

Размеры стекла, мм 200×220 200×220 200х220.

Изготовление чудо-печей для отопления своими руками: Особенности работы печки от баллона.Как сделать чудо-печь своими руками

С элементами от автомобильных приводов

Не всегда можно провести систему отопления в загородном доме, гараже или подсобных помещениях, которые работали бы от природного газа. Причин тому может быть несколько – отсутствие централизованного газоснабжения, дороговизна подключения к газовой магистрали и так далее. Поэтому многие «Мастера-Селфкинсы» решают построить своими руками чудо-печь, которую можно обработать любым видом твердого топлива.И этого горючего за городской чертой обычно бывает в избытке.

Какие бывают виды самодельных духовок

Умелые руки мастера при наличии точных и понятных чертежей могут изготовить различные типы отопительных конструкций, полностью обеспечивающих тепло небольшого помещения, даже без устройства трубопроводной системы и установки радиаторов.

Эти устройства включают:

• Традиционные буржуйки.
• Булерьянские печи.
• Печи на разработке.

Буржах

Буржуйки на дровах Уже десяток лет утепляют жилые дома, гаражи, теплицы, сараи и другие помещения, где требуется создание теплого микроклимата. Такие печи представляют собой, как правило, применяемую в обиходе простую металлическую бочку, имеющую довольно толстые стенки. В первую очередь необходимо составить чертежи, по которым должны производиться все работы.

Объем штанги должен быть не менее 100 литров.Вся работа сводится к разделению внутреннего пространства ствола на два отсека, один из которых будет выполнять роль тренировочной камеры, второй – ролика. Для этого в бочке толщиной не менее 5 мм делают горизонтальную металлическую перегородку, в которую забиваются отверстия для удаления золы.

Схема Бурзуйки

Нижний отсек, представляющий собой каток, оборудован выдвижным металлическим ящиком, в котором собираются продукты сгорания топлива. На передней стенке вырезается стамеской или сварочное отверстие для топочной камеры размером примерно 40 × 40 см, а также отверстие для зольника размером менее 100-15 см.Тепловое отверстие необходимо оборудовать дверцей и вентилем.

Верх ствола закрывается крышкой, в которой следует проделать отверстие для дымохода. Сама крышка отваривается по периметру с помощью сварки. В дальнейшем бочку необходимо поставить на ножки или кирпичный фундамент, чтобы исключить затопление пола под ней. Естественно, что недостатков у такой конструкции много. Это и низкий КПД, так как большая часть тепла идет по трубе дымохода, и быстрое охлаждение, и необходимость постоянно сбрасывать дрова в топку.Но это самая экономичная модель, которую можно изготовить буквально за несколько часов.

Выпечка булерьян

Булерьян прибор

Этот вид печей на дровах по стоимости намного дороже простых бургеров. Вы также можете сделать эту конструкцию, хотя потребуются более профессиональные навыки сварщика и слесаря, а также подробные чертежи. В отличие от буржуйки в такой топке можно регулировать продолжительность горения топлива, которой на одной дровке можно достичь 10-12 часов.

Помимо того, что тепло исходит от самой печи, помещение быстро нагревается за счет горячего воздуха, выходящего из труб, которые присутствуют в конструкции булерной печи и являются ее отличительной особенностью.

Духовка на отработке

Идеально для гаража

Нежелательно использовать эту конструкцию, так как горящее масло выделяет больше канцерогенных веществ помимо неприятных запахов, которые крайне вредны для дыхания. Такие печи чаще всего используют автолюбители для обогрева гаража, учитывая наличие топлива, которое даже не нужно покупать.Имея на руках примитивные рисунки, построить такую ​​чудо-печку сможет любой автовладелец.

Все эти печи, несмотря на быстрый обогрев помещения, имеют ряд недостатков, заключающихся в низкой производительности, необходимости постоянного контроля над процессом горения дров и подсыпки топлива.

У посевов длительного горения эти недостатки не проявляются в такой степени.

Как сделать печь длительного горения своими руками

Принцип работы такого агрегата основан на том, что дрова не горят, а тлеют.Это дает возможность сделать одну метку дров, чего хватит на 12-15 часов.

Для изготовления печи понадобится любая металлическая тара, толщина стенок в которой не менее 5мм и, конечно же, подробные чертежи. Форма будущего отопительного прибора существенной роли не играет. Например, возьмем старую железную бочку. Нарезается автоген, сварка или долото (крышка) и зачищаются все заусенцы.

длительного горения

После этого необходимо вырезать круг меньшего размера, чем сечение ствола, к которому подводится труба диаметром 100 мм.Труба должна выступать выше верхнего края стволов на 15-20 см, если отсчитывать термокамеру снизу. Снизу к этому кругу нужно сразиться еще несколько пластин, расположенных перпендикулярно плоскости круга. Этот элемент будет служить для подачи воздуха в топку и одновременно переворачиваться для топлива. Важно сделать нижние лопасти закругленными по часовой стрелке, чтобы дым перед выходом из флопной камеры отдавал все свое тепло стенкам топки.

Спереди вырезано отверстие для загрузки дров, снабжено дверцей.Сзади прорезано отверстие для отвода дыма, куда выводится труба диаметром 150-20 мм. На уровне 20 см от дна внутри бочек устанавливается зерно, а спереди прорезается проем для удаления золы и шлака. Вся конструкция сверху закрывает ранее вырезанную крышку с отверстием для трубы. Крышка должна быть снабжена ручками для удобства использования.

Под печь нужно сделать прочный фундамент из красного кирпича или бетона. Дымоход выводится.Такую чудо-печь необходимо иметь на некотором удалении от стен, в целях пожарной безопасности.

Заключение

Естественно, утеплить подобными печами большой загородный дом проблематично, но перед ними такая задача не ставится. А вот согреться на морозе на даче или в гараже вполне реально. Или, установив такую ​​чудо-печь в теплице, выращивают более ранние овощи. Сделать подобный нагревательный элемент сможет любой человек, который разбирается в инструментах и ​​сварке и умеет читать чертежи.

Не каждый владелец дачи или загородного дома имеет возможность разместить в своих владениях систему отопления, работающую на природном газе. Такая неприятность может возникнуть из-за дороговизны подключения к трассе или отсутствия централизованного снабжения. Решение этой проблемы способно стать чудо-топкой на дровах. Его можно покрыть любым твердым топливом, например деревом или углем.

Печь Miracle можно покрывать любым твердым топливом, это удобно, если нет доступа к природному газу или электричеству

Разновидности устройств

Традиционная русская печь не вписывается в дизайн современных построек, на нее уходит слишком много пространство, а его нагревательные способности оставляют желать лучшего.В наше время ставить громоздкую печь нецелесообразно, ведь можно построить более компактный и производительный прибор, если найдутся подходящие чертежи. Чудо-печь собрать не так уж и сложно, как может показаться на первый взгляд. Подобный прибор способен сделать комнату теплой и уютной даже в самые морозные дни. Замечательные печи на дровах бывают следующих типов:

• буржуйки;
• проявочных устройств;
• хулиганы или хулиганы.

Если хозяин дома умеет работать руками, то с помощью схематических описаний и видео мастер-классов он сможет создать понравившееся устройство.Это поможет ему получить систему отопления без строительства трубопровода и установки радиаторов отопления.

Пример дровяной печи-чуда вы можете увидеть на этом видео:

Металлический буржуй

Такие установки обычно используются в небольших помещениях, например, в гаражах, сараях, теплицах и загородных домах с небольшой площадью. Они отлично подходят для создания теплого микроклимата и представляют собой обычную бочку с толстыми стенками из металла. Перед его изготовлением разрабатывается чертеж, по которому в дальнейшем производят сборку агрегата.

Устройство булерной печи предполагаем самостоятельную сборку

Корпус должен иметь объем не менее 100 литров, его внутреннее пространство разделено на две части, разместив там металлическую перегородку толщиной 5-10 миллиметров. В нем это сделано для того, чтобы можно было очистить прибор от продуктов сгорания. Первый отсек играет роль термокамеры, а второй предназначен для сбора золы.

Железнодорожные ящики помещаются в каток, в котором будет скапливаться весь мусор.В передней стенке прорезается отверстие под топочную камеру, размер его обычно 40 × 40 сантиметров. Для ясеневого бруса тоже нужна прима, но меньше первой примерно на 10-15 сантиметров. Он должен быть оборудован клапаном и дверцей.

Сама бочка закрывается крышкой, через которую дымоход устанавливается в духовке. Все детали печи соединяются между собой сварочным аппаратом. Готовую конструкцию устанавливают на ножки или подставку из кирпича, чтобы в горячем состоянии она не портилась и не подходила к полу. Стоит отметить , какие у такого устройства есть недостатки:

• быстро остывает;
• нужно регулярно подбрасывать дрова;
• низкий КПД.

Однако буржуйка имеет невысокую стоимость и очень проста в сборке. Обычно на изготовление конструкции мастера затрачивают не более 3-х часов. Он способен утеплить небольшие помещения, поэтому часто такие приборы размещают в банях.

Булерьян или Буллер

Мощным воздухонагревателем, пригодным для прогрева различных зон, является булериан (иначе – Буллер).Цена такой печи в несколько раз выше, чем у буржуйки, к тому же с ее сборкой справится далеко не каждый хозяин. Устройство имеет более сложную конструкцию, а его изготовление требует наличия подробных чертежей, а также навыков изготовления сантехники и сварки.

Сложная конструкция дровяной печи требует подробных чертежей.

Отличительной особенностью таких печей является возможность регулировки продолжительности горения дров. Одна укладка топлива может обеспечить теплом среднюю комнату на 10-12 часов.К тому же тепло исходит не только от самого устройства, но и от труб. Их обязательно нужно включить в устройство такой печи.

Для изготовления пули необязательно использовать железо. Конструкцию можно ставить из кирпича. Большой корпус увеличит мощность печи, а дымоход легко выполняется из цементных труб.

Однако у такого устройства есть серьезный минус – неравномерный нагрев воздуха. У пола температура значительно ниже, чем у потолка.Этот недостаток можно компенсировать подведением труб водяного отопления. В этом случае печь не только полностью обогреет всю комнату, но и обеспечит бытовую горячую воду.

Стоит отметить, что во время работы булерьяна помещение прогревается не только за счет тепла, выделяемого корпусом, но и от горячего воздуха, выходящего из печи. Этот процесс выглядит так:

1. Дрова постепенно сгорают.
2. Нагретый воздушный поток проходит в специальную камеру.
3. Вот он отдает часть тепловых стенок, а потом гаснет.

Достоинством данной установки считается ее способность сжигать газы, выделяемые топливом при сгорании. Это значительно увеличивает КПД и количество выделяемого тепла. Именно для этих целей печь разделена на два отсека: в первом горят дрова, а во втором – газовые. Это происходит с помощью особого расположения форсунок. Такая особенность позволяет экономить топливо, а также исключает образование золы и копоти, что делает очистку топки более удобной и быстрой.

Благодаря особой конструкции уменьшается количество топлива и увеличивается отдача тепла.

Важно расположить дымоход ближе к полу. Чтобы лучше понять устройство и механизм Булеримена, рекомендуется посмотреть несколько видео по этой теме. Информация оказывается излишней, и мастер сможет получить более точную и наглядную информацию, которая поможет ему создать подробный и правильный чертеж собственного устройства.

Печи на тренировке

Такие устройства лучше не использовать для отопления жилых домов, так как горящее масло неприятно пахнет, а также выделяет в воздух канцерогенные вещества. На такие устройства стоит обратить внимание автомобилистам, ведь их можно размещать в гаражах. У них довольно простая и примитивная конструкция, поэтому эти печи несложно сделать самостоятельно.

Девелоперы быстро прогревают воздух, но имеют ряд недостатков: требуют постоянного контроля, систематического добавления дров и отличаются невысокой производительностью.

Сборка своими руками

Печи Miracle завоевали популярность у многих потребителей. Иногда возникает необходимость без значительных материальных и временных затрат получить возможность быстро и эффективно выкопать небольшое помещение.В этом случае воспользуемся знаниями об изготовлении отопительных приборов на дровах своими руками. Для этого вам потребуются только доступные материалы, инструменты, желание и электронная почта.

Простая установка для бидона

Самая простая конструкция имеет буржуйскую печь. Для обогрева небольшой мастерской или гаража можно соорудить прибор из старого бидона. Конечно, такой прибор не сможет похвастаться прочностью или долговечностью, но он быстро собирается и легко монтируется. Все работы заключаются только в обустройстве трубы, соединении деталей и постройке кирпичной подставки или ножек. Для этого приготовьте:

• железо бидон;
• дымоход;
• провод;
• некоторые инструменты;
• сварочный аппарат.

Работа начинается с горизонтального размещения бидона и разметки. В первую очередь обратитесь к тому месту, где будет путаться. Его обычно кладут под крышку и придают ему форму серпа или прямоугольника. После этого приступают к созданию печи по следующему алгоритму:

Простая буржуйка готова.Конструкцию можно изменить, закрепив на внешней стенке корпуса отражатель, который будет препятствовать испарению тепла. Если прикрепить к инструменту ручку, то он станет портативным. К плюсам самодельных печей этого типа можно отнести:

Но наряду с достоинствами буржуйки имеют еще и ряд недостатков. Так, если у корпуса тонкие стенки, то со временем они закончатся, и прибор выйдет из строя. Кроме того, сырые и улыбчивые дрова могут заполнить трубу и выйти из дыма толстым слоем сажи.

Бурзуйка, сделанная своими руками, – это эффективный обогреватель рабочих помещений и гаражей. Его сборка не доставит хлопот даже начинающим мастерам, а также не требует материальных вложений.

Прямоугольный нагревательный прибор

При определении формы и размеров печи каждый мастер должен исходить из собственных предпочтений и площади отапливаемого помещения. Человек, обладающий необходимыми навыками, всегда может остановиться на чертеже самой простой установки, а затем улучшить его, внеся желаемые изменения.Простая и многофункциональная печь может быть изготовлена ​​из следующих материалов:

• листовой металл;
• стальные уголки толщиной 4-5 миллиметров;
• трубы 180 мм;
• трубы железные диаметром 25-30 мм.

Корпус прямоугольной формы изготовлен из сваренных друг с другом стальных листов. Опора 5 основных деталей: низ, 2 боковины, верх и спинка. На передней стене дверь прорезана и задумана.

Печь прямоугольной формы своими руками сделать даже проще, чем круглую

Сначала к днищу крепятся боковые листы, стыки должны образовывать прямые углы.Их расположение можно определить, используя мелованный или строительный уровень. Затем к конструкции приваривается задняя стенка.

Внутреннее пространство корпуса разделено на три отсека: зольную шину, топку и дымооборот. Первые два разделены сеткой, в которую будут продолжаться дрова. Делается это следующим образом:

1. На высоте 10-15 сантиметров внутрь печи приваривают уголки.
2. Решетка изготавливается из железных заготовок шириной 25-30 миллиметров, их длина должна соответствовать ширине печки.Такие детали могут быть изготовлены из труб или полос толстолистовой стали.
3. Две металлические трубы диаметром 12-20 мм, подготовленные стержни привариваются. Расстояние между ними должно быть около 4-5 сантиметров.

Готовое изделие просто кладется на внутренние уголки, приваривать его не нужно. Удобство съемной решетки в том, что достать ее будет достаточно просто, чтобы почистить или заменить.

Боковые детали топки не свариваются, в связи с чем они становятся заменяемыми.

Затем в топку помещают отражатель, который представляет собой лист железа, предназначенный для отделения топки и дымоудаления.Это тоже делается съемным. Для этого сверху приваривают два металлических стержня, на которых деталь имеет такую ​​деталь, чтобы канал образовался до ее образования. Именно через него будет проходить дым. Стоит учесть, что в этом месте станет очень жарко, поэтому его нужно делать из очень толстого материала.

Буржога должна быть из очень толстого материала

На данном этапе система отопления почти готова, время достройки подошло. Сначала печь приваривает крышку с отверстием для дымохода.Затем прикрепляют дверь, защелки и шторы. Последний должен быть изготовлен из стальной трубы и толстого стержня.

Конструкция ставится на ножки или подставку из кирпича, после чего монтируется дымовая труба. Он должен выйти через отверстие в стене. Этот элемент располагается под углом 45 градусов, горизонтальных участков быть не должно. Аппарат готов, теперь его можно использовать по прямому назначению.

Сделать чудо-печь своими руками до свидания даже начинающим мастерам, если они умеют читать схемы и обращаться со сварочным аппаратом.Необязательно сразу браться за изготовление сложных конструкций, можно потренироваться, собирая простой буржуйк для гаража или мастерской.

Когда человек планирует поселиться в частном доме, будь то деревенский дом, коттедж в городе или дом где-то в уединении, всегда остро стоит вопрос о качественном отоплении дома.

Возможность провести центральное отопление дома только в черте города характерна, и не всегда в менее цивилизованных местах на помощь может прийти система, работающая на природном газе.Иногда бывает, что на выбранном для строительства участке газопровода нет, либо подключение к нему слишком дорогое, а доставка газа в баллонах по каким-то причинам не является приемлемым вариантом. В этом случае единственно подходящим решением становится строительство такого отопительного агрегата, как чудо-печь на дровах или другом твердом топливе, которого в любом месте за городом обычно хватает, да и платить за него тоже не нужно. Построить можно самому, если есть все необходимые инструменты и материалы, а также хорошие чертежи.

Разнообразие печей и их изготовление

Эта печь выглядит как двигатель внутреннего сгорания в стиле стимпанк и имеет значительно более высокую стоимость, чем. Самодельная чудо-печь такого типа потребует отточенных навыков горячей сварки и слесарного дела, и, конечно же, необходимы подробные чертежи, без которых никуда. Она отличается от этой буржуйки тем, что имеет возможность регулировать ощущение горения твердого топлива, будь то дерево или уголь.

При одном резерве печь может работать полдня, что обеспечит качественный и бесперебойный обогрев помещения.

Помимо тепла, выделяемого самим корпусом, нагрев идет и от нагретого воздуха, выходящего из печи «Буллян», что является характерной особенностью данного агрегата.

Процесс работы этой печи выглядит так:

1. Топливные комбайны в топке.
2. Нагретый воздух по воздуховодам попадает в специальную нагревательную камеру большого объема.
3. Горячий воздух отдает большую часть тепла металлическим стенкам печи.

См. Также: Кирпичная заслонка отопления

Дымоход должен располагаться как можно ближе к поверхности пола. Чтобы лучше понять устройство и механизм работы плиты, стоит посмотреть видео по этой теме, оно поможет сделать точные и подробные чертежи устройства.

Основной принцип работы такой печи заключается в том, что в ней сжигается не только само топливо, но и выделяемые газы, что значительно увеличивает КПД, а, соответственно, количество выделяемого тепла.Для этого в топке есть два отсека, в одном из которых горит само топливо, а газ выживают с помощью форсунок особой конфигурации. К плюсам можно отнести гораздо меньшие затраты на топливо, чем при его обычном горении. Более того, при работе в чудесных печах почти не нагревается, а зола почти не образуется, что сводит к минимуму необходимость чистки и чистки.

В этой печи обнаруживается такой минус, как серьезная неравномерность температуры окружающего воздуха – у потолка она заметно выше, чем у пола.Компенсировать этот недостаток можно, подведя трубы водяного отопления. К тому же в этом случае духовка не только согреет воздух в доме, но и обеспечит хозяев достаточным количеством горячей воды.

Интересный факт: использовать металл при проектировании «Бореля» вовсе не обязательно, печь можно выполнить полностью из кирпича. Увеличенный размер корпуса обеспечит увеличение мощности топки. В качестве дымохода можно использовать цементную трубу, проложенную рядом с плинтусами, чтобы меньше терять тепло.

Способ изготовления

Для проектирования потребуются подробные чертежи. , Любая подходящая канистра из металла достаточного объема с толщиной стенок не менее 5 мм. Неважно, какой формы будет устройство, это придаст волю своей фантазии. В простейшем примере берется обычная старая бочка объемом 200 литров, как в случае с буржуйком. С помощью сварочного аппарата вырезается верхняя поверхность ствола и аккуратно удаляются все дефекты металла.

После этого вырезается круг, который должен быть меньше самого бака – это будет пресс, прижимающий дрова ко дну камеры сгорания. К дну приваривается металлическая трубка шириной около 10 см. Он должен быть такой длины, чтобы быть больше емкости на пару десятков сантиметров, считая от дна камеры сгорания топлива. К этому кругу привариваются прямоугольные пластины, расположенные под углом 90 градусов. Этот элемент конструкции предназначен для подачи воздуха в топочную камеру и в то же время для обеспечения поступления кислорода для реакции горения.Важно помнить и обязательно применять к чертежам: нижние лопасти нужно привязать слева направо, чтобы корпус печи успел забрать всю тепловую энергию от дыма до того, как он выйдет из камеры сгорания.

1 Какие виды самодельных печей существуют

1.1 Буржуйская

1.2 Печь Булерьян

1.3 Духовка на отработке

2 Как сделать печь длительного горения своими руками

3 Заключение

С элементами автомобильных приводов

Не всегда можно провести в загородном доме, гараже или подсобных постройках систему отопления, которая работала бы от природного газа. Причин тому может быть несколько – отсутствие централизованного газоснабжения, дороговизна подключения к газовой магистрали и так далее. Поэтому многие «Мастера-Селфкинсы» решают построить своими руками чудо-печь, которую можно обработать любым видом твердого топлива. И этого горючего за городской чертой обычно бывает в избытке.

Какие бывают виды самодельных печей

Умелыми руками мастера при наличии точных и понятных чертежей можно изготовить разные типы отопительных конструкций, полностью обеспечивающих тепло небольшого помещения даже без строительства трубопроводной системы и установка радиаторов.

К таким приборам относятся:

Традиционные буржуйки.

Булерьянские печи.

Печи на отработке.

Буржуйка

Буржуйки на дровах Уже десяток лет утепляют жилые дома, гаражи, теплицы, сараи и другие помещения, где требуется создание теплого микроклимата. Такие печи представляют собой, как правило, применяемую в обиходе простую металлическую бочку, имеющую довольно толстые стенки. В первую очередь необходимо составить чертежи, по которым должны производиться все работы.

Объем штанги должен быть не менее 100 литров. Вся работа сводится к разделению внутреннего пространства ствола на два отсека, один из которых будет выполнять роль тренировочной камеры, второй – ролика. Для этого в бочке толщиной не менее 5 мм делают горизонтальную металлическую перегородку, в которую забиваются отверстия для удаления золы.

Бурзуйки схема

Нижний отсек, представляющий собой ролик, оборудован выдвижным металлическим ящиком, в котором собираются продукты сгорания топлива.На передней стенке вырезается стамеской или сварочное отверстие для топочной камеры размером примерно 40 × 40 см, а также отверстие для зольника размером менее 100-15 см. Тепловое отверстие необходимо оборудовать дверцей и вентилем.

Верх ствола закрывается крышкой, в которой следует проделать отверстие для дымохода. Сама крышка отваривается по периметру с помощью сварки. В дальнейшем бочку необходимо поставить на ножки или кирпичный фундамент, чтобы исключить затопление пола под ней. Естественно, что недостатков у такой конструкции много. Это и низкий КПД, так как большая часть тепла идет по трубе дымохода, и быстрое охлаждение, и необходимость постоянно сбрасывать дрова в топку. Но это самая экономичная модель, которую можно изготовить буквально за несколько часов.

Выпечка булерьян

Булерьян прибор

Этот вид печей на дровах по стоимости намного дороже простых бургеров. Вы также можете сделать эту конструкцию, хотя потребуются более профессиональные навыки сварщика и слесаря, а также подробные чертежи.В отличие от буржуйки в такой топке можно регулировать продолжительность горения топлива, которой на одной дровке можно достичь 10-12 часов.

Помимо того, что тепло исходит от самой печи, помещение быстро нагревается за счет горячего воздуха, выходящего из труб, которые присутствуют в конструкции булерной печи и являются ее отличительной особенностью.

Духовка на отработке

Идеально для гаража

Нежелательно использовать эту конструкцию, так как горящее масло выделяет больше канцерогенных веществ помимо неприятных запахов, которые крайне вредны для дыхания. Такие печи чаще всего используют автолюбители для обогрева гаража, учитывая наличие топлива, которое даже не нужно покупать. Имея на руках примитивные рисунки, построить такую ​​чудо-печку сможет любой автовладелец.

Все эти печи, несмотря на быстрый обогрев помещения, имеют ряд недостатков, заключающихся в невысокой производительности, необходимости постоянного контроля над процессом горения дров и подсыпки топлива.

У посевов длительного горения эти недостатки не проявляются в такой степени.

Как сделать печь длительного горения своими руками

Принцип работы такого агрегата основан на том, что дрова не горят, а тлеют. Это дает возможность сделать одну метку дров, чего хватит на 12-15 часов.

Для изготовления печи понадобится любая металлическая тара, толщина стенок в которой не менее 5мм и, конечно же, подробные чертежи. Форма будущего отопительного прибора существенной роли не играет.Например, возьмем старую железную бочку. Нарезается автоген, сварка или долото (крышка) и зачищаются все заусенцы.

длительного горения

После этого необходимо вырезать круг меньшего размера, чем сечение ствола, к которому подводится труба диаметром 100 мм. Труба должна выступать выше верхнего края стволов на 15-20 см, если отсчитывать термокамеру снизу. Снизу к этому кругу нужно сразиться еще несколько пластин, расположенных перпендикулярно плоскости круга.Этот элемент будет служить для подачи воздуха в топку и одновременно переворачиваться для топлива. Важно сделать нижние лопасти закругленными по часовой стрелке, чтобы дым перед выходом из флопной камеры отдавал все свое тепло стенкам топки.

Если речь идет об автономном отоплении, то вы наверняка вспомните о таком устройстве, которое называется булером. Другими словами, у такого агрегата есть топка, к которой подключено несколько гнутых трубок. Конструкция позволяет с высокой эффективностью сжигать различные виды твердого топлива, в том числе дрова.

Стоит ли

Такие чудесные печи на дереве промышленного производства имеют внушительную стоимость, за одну модель придется заплатить больше 200 долларов, но цена увеличивается в зависимости от размеров печи. Несмотря на то, что устройство печи несколько сложнее по сравнению с обычной буржуйкой, многие мастера берутся за изготовление

Конструктивные особенности чудесных печей

Для успешного изготовления описанной конструкции печи необходимо Следует изучить схему чудо-печи на дровах, а также ее устройство.Агрегат представляет собой цельнометаллическую конструкцию, имеющую топку и прилегающие к ней гнутые металлические трубы. На передней панели должна быть дверца, через которую вы будете загружать топливо. Кроме того, есть устройство регулировки мощности. С его помощью можно будет менять режимы горения. В топке должно быть вторичное горение и сопло, для вывода которого будет использоваться дымоход. Замечательные печи на дровах будут работать эффективнее, если хорошо выполнить теплоизоляцию дымохода.Специалисты советуют использовать для этого минеральную вату, толщина которой не должна быть менее 3 миллиметров. Взял и задумался, через него будет поступать воздух в топку, это нужно для сгорания топлива. Мастер может поработать над созданием негабаритного валика, однако при медленном горении отходы практически не образуются. Задняя стенка должна быть двойной, это позволяет сделать работу агрегата еще более эффективной. Некоторые модели для этого поставляются с двойным корпусом.

Подготовка перед началом работы

Перед тем, как приступить к изготовлению чудо-печи на дровах, необходимо запастись металлическими трубами, внешний диаметр которых должен варьироваться от 50 до 60 миллиметров. Это тоже будет листовой металл. Поскольку печь будет работать при высоких температурах горения, следует использовать металлические листы, их толщина может варьироваться от 4 до 6 миллиметров. Необходимо запастись стандартным набором инструментов и сварочным аппаратом, кроме этого понадобится трубогиб.

В процессе изготовления чудо-печи на дровах вам потребуется отрезать отрезки трубы, которые следует гнуть. На следующем этапе изготавливается устройство, с помощью которого будет производиться сборка и удаление дыма. Мастеру придется выполнить заслонки для розетки и насрать. Нельзя забывать о необходимости изготовления дверцы, которая закроет топливную камеру. Чудо-печь на дровах, цена которой может достигать 20 000 рублей, должна иметь каркас, который будет состоять из гнутых труб.Эти элементы свариваются между собой, а после внутри устанавливается перегородка. Металлический лист вам нужно будет установить в пространстве пола между трубами. Дверь обязательно должна иметь замок, и следующим этапом будет его установка. Для того, чтобы конструкция во время эксплуатации прочно стояла, необходимо будет изготовить, а после приварить металлические ножки.

Методы работы

Когда он будет сделан из трубы, необходимо будет вырезать отдельные элементы, которых в конструкции должно быть 8.Длина каждого из них должна составлять 1,2 метра. Трубогиб поможет согнуть данные заготовки, придав им радиус, равный 225 миллиметрам. Расположение этих компонентов печи нужно будет проверить. Для удаления дыма и скопившейся влаги следует сделать Т-образные приспособления, по которым дым будет устремляться в трубу, а влага – смывать вниз. Для устранения влаги устанавливается специальный кран для отвода воды, открывать его нужно только для этих целей, а потом снова закрывать.Только так можно исключить ухудшение тяги.

На что следует обратить внимание при изготовлении печи

Когда самодельная чудо-печь делается на дровах, потребуется выполнить специальную заслонку, она необходима для удаления дыма из прибора. С помощью этого компонента вы можете регулировать интенсивность тяги. Для толкателя, который находится на входной двери, мастер должен сделать глухой вентиль. Чтобы обеспечить его надежную и правильную посадку, нужно использовать пружину.Самая сложная составляющая самодельной буйнаньи – входная дверь. Он должен закрываться почти герметично. Чем лучше он ляжет на поверхность топки, тем эффектнее получится конструкция. Чудо-печь на дровах, отзывы о которой самые положительные стоит изготовить по технологии, описанной в статье. Только так вы сможете получить устройство, которое будет эффективно работать и будет отличаться прочностью.

Из трубки внушительного диаметра нужно сделать два кольца, которые должны почти плотно переходить одно в другое.Для этого от трубы, имеющей диаметр 350 миллиметров, отрезаем куски по 40 миллиметров в количестве 2 штуки. Один из сегментов следует разрезать и после развертывания. Затем изготавливается лицевая сторона конструкции, при этом используется кольцо меньшего диаметра. Второе кольцо следует использовать при установке двери, оно должно быть приварено к периметру листового металла. После дверцы приваривается еще одно кольцо, которое несколько меньше кольца кольца, расположенного на лицевой стороне устройства.В зазор, который образуется дверными кольцами, нужно проложить асбестовый уплотнительный шнур, а затем и демпфер.

Нюансы работы

Устройство чудесных топок на дровах было описано выше, ваше изделие должно соответствовать общепринятой конструкции. На следующем этапе необходимо будет вернуться к изогнутым трубкам. В первых двух нужно проделать отверстия, приварив к ним инжекторные трубки. Это металлические элементы, диаметр которых составляет 15 миллиметров.При этом длина должна быть равна 150 миллиметрам. Они нужны для обеспечения совмещения топок с конвекционными элементами.

Из труб следует приготовить каркас с перегородкой. Для последнего элемента следует использовать лист стали толщиной 6 мм. Промежутки между трубами закрываются металлическими планками, а после приваривается задняя стенка, что даст возможность сформировать корпус печи. Для точной подгонки элементов перегородки, металлических полос и стен следует предварительно сделать заготовки из картона.Для двери рекомендуется выполнить специальный замок – эксцентрик, закрепляющий металлическую петлю. Он находится на стене конструкции. Это приспособление обеспечит максимально плотную пригонку печи и дверок. Чудо-печь на дровах, тепличный вариант которой представлен в статье, должна иметь дверцу и петли, последние изготавливаются и размещаются на завершающем этапе. Это касается и ножек печей, которые должны быть максимально прочными.

Заключение

Изготовление булерьяна сложно назвать простым процессом, традиционный буржуйк будет изготовлен намного проще.Однако высокая эффективность и простота эксплуатации оправдывают затраченные силы и время. Однако изначально вам нужно будет подготовить чертежи чудесных печей на дровах, они позволят без ошибок реализовать весь процесс, что станет залогом успеха проделанной работы.

Отопление гаража: автономное, водяное, электрическое

Отопление гаража: автономное, водяное, электрическое

Гараж – техническое помещение и в основном предназначено для хранения и обслуживания автомобиля.Зачем нужно отопление гаража? Во-первых, в неотапливаемом гараже в холодное время года скапливается влага, которая заносится на кузов и колеса автомобиля, особенно много ее попадает в гараж вместе со снегом и льдом, замерзшим на дне. В хорошо отапливаемом гараже с хорошей вентиляцией занесенная с улицы влага сохраняется недолго, благодаря этому кузов машины не подвергается коррозии. Во-вторых, в отапливаемом гараже запуск двигателя значительно упрощается, что значительно продлевает срок службы аккумулятора, снижает износ стартера и двигателя в целом.В-третьих, в теплом помещении ремонтировать машину намного проще.

Содержание

• Комбинированная или раздельная система?
• Способы обогрева гаража

• Теплоснабжение водяного типа
• Варианты твердого топлива
• Электроотопление гаража
• Газовое отопление гаража
• Как отапливать отработанное масло
• Использование переносных устройств

Комбинированная или раздельная система ?

В связи с тем, что отопление в гараже совершенно необходимо, мы определились, теперь очередь для воплощения идеи.Как всегда, вопросов больше, чем ответов. Можно ли осуществить отопление гаража своими руками или понадобится помощь специалиста? Какое отопление для гаража лучше всего, как та или иная отопительная система себя покажет в эксплуатации, будет ли это практичным? – Действительно, отопительный прибор потребует серьезных финансовых затрат, как на саму систему отопления, так и на топливо для нее. Чтобы ответить на многочисленные вопросы, рассмотрим более подробно все возможные варианты отопительного прибора в гараже.

Гараж, встроенный в дом или пристроенный к нему, выгоднее всего отапливать, для этого используется система центрального водяного отопления дома.Если гараж представляет собой отдельную постройку, то его желательно отапливать системой отопления дома при удалении не более 40 м, потребуется дополнительный водяной насос для циркуляции теплоносителя. При этом важно серьезное отношение к теплоизоляции гаража и проложенных к нему подземных трубопроводов. Мощность котла необходимо правильно рассчитать с учетом дополнительных затрат энергии.

Использование данного вида отопления удобно с точки зрения безопасности и энергосбережения.При большом расстоянии сильно увеличиваются тепловые потери, монтаж общей системы отопления не рентабелен, автономное отопление гаража будет намного эффективнее.

Способы отопления гаража

1. Водяное отопление.
2. Дровяное отопление.
3. Электрическое отопление.
4. Газовое отопление.
5. Нагревание отработанного масла.
6. Отопление переносными обогревателями.

Теплоснабжение водяное

Самым безопасным и удобным является отопление гаража горячей водой, протекающей через металлические радиаторы отопления.Вода нагревается в бойлере, установленном в другом помещении. Такой способ обогрева гаража возможен при условии, что гараж встроен в дом, является его частью или находится в непосредственной близости от дома.

Таким образом можно отапливать несколько расположенных поблизости гаражей, например, в гараже или на предприятиях. Эта система отопления должна работать круглосуточно, при ее отключении вода замерзнет, ​​что сделает систему непригодной для использования. Если нужен только периодический обогрев гаража, то в качестве теплоносителя используется тосол, но этот способ обогрева нельзя назвать экономически выгодным из-за дороговизны антифриза.

Гаражное водяное отопление рекомендуется, если гараж является пристройкой или частью дома.

Варианты на твердом топливе

Отопление гаража дровами или другими видами твердого топлива используется, когда нет электричества или газа. Главное преимущество – дешевизна топлива, часто используются самодельные печи типа «буржуйка». Отопление печкой – утомительный процесс. Частая прокладка дров, требуется малый тепловыделение, отопление плохо прогревается полностью (рядом с печкой жарко, еще немного холодно).

Часто используются готовые агрегаты «Булерьян». Такая печь требует укладки сухих дров один раз на 5-12 часов. К недостаткам установки Булерьян можно отнести высокую стоимость, обязательное утепление всего дымохода, сильное засорение дымохода при его неправильной утеплении, большой расход топлива.

Твердотопливный буллер заводского изготовления – надежный, но не слишком дешевый вариант.

Можно сложить печь из кирпича. При таком способе обустройства отопления в гараже крайне важна хорошая вентиляция.Если гараж небольшой, то с точки зрения пожарной безопасности дровяная печь – не лучший вариант. Ведь расположить печь нужно так, чтобы топка находилась снаружи, а вся задняя часть – внутри. Этот вариант предполагает перестройку стены с целью установки печи, а чтобы удалить трубу, требуется перестройка крыши.

Основным недостатком печного отопления является возможность возгорания, а также проникновения топочных газов в гараж.

Электрическое отопление гаража

Это самый простой способ обогреть гараж, установить электронагреватели намного проще, чем установить систему водяного отопления, провести газ или разложить печь.Правда, для этого гараж необходимо электрифицировать и разводку рассчитать на необходимую нагрузку. Электрический способ обогрева гаража может осуществляться стационарными и переносными обогревателями. Самое главное – правильно разместить отопительные приборы в гараже.

Электрический обогрев гаража – самый простой способ организовать, но не слишком выгодный в эксплуатации из-за стоимости электроэнергии

Стационарные обогреватели устанавливаются в специально спроектированных нишах и закрываются защитными экранами, чтобы предотвратить их случайное повреждение, в том числе машина при неудачном въезде.Электрообогреватели следует устанавливать строго с соблюдением требований безопасности, при этом в гараже запрещено хранить горюче-смазочные материалы, автомобиль должен быть в исправном состоянии. Устанавливая портативные обогреватели, необходимо помнить, что их использование возможно только под присмотром человека, нельзя оставлять такие устройства включенными на ночь.

Электрический инфракрасный обогреватель

Одним из видов электрического обогрева являются инфракрасные обогреватели. Из-за высокой температуры обогревателя их использование возможно при высоте гаража не менее 2.5 м, кроме того, необходима принудительная вентиляция, так как в гараже полностью исключить испарение топлива невозможно. Следует избегать прямого термического воздействия на краску автомобиля. Над входом в гараж установить инфракрасные обогреватели, при этом устроив тепловую завесу.

Достоинством электрического обогрева гаража является возможность периодического использования, например, на время ремонтных работ, недостатком – высокая стоимость электроэнергии.

Газовое отопление гаражей

По сравнению с другими источниками тепла, природный газ является самым дешевым топливом.Но для осуществления газового отопления в гараже нужно привлечь профильного специалиста, важно использовать только заводское отопительное оборудование. Помещение должно соответствовать требованиям санитарных норм (высота потолков не менее 2 м, наличие дымовых и вентиляционных каналов). Большинство частных гаражей не соответствуют существующим стандартам из-за небольшой площади помещения. Газификация объекта – дело очень хлопотное и дорогостоящее, оно связано с оформлением документов на разработку проектной документации и выдачей технических условий.

Конвектор удобно использовать для газового отопления гаража, газ в нем сжигается в закрытой камере, проникновение угарного газа в помещение в этом случае полностью исключено. Для установки газового конвектора не нужно прокладывать дымоход через крышу, нужно только отверстие в стене для подачи воздуха и отвода продуктов сгорания. Монтаж и пуско-наладка оборудования производятся только газовщиками.

Достоинством данного способа обогрева является автоматизация подачи топлива, возможность круглосуточного обогрева, высокий КПД и надежность отопительного оборудования.Магистральный газ не всегда доступен для подвода в гараж, этот факт можно назвать главным недостатком данного способа.

Инфракрасный газовый обогреватель на сжиженном газе

Возможно отопление гаража на сжиженном газе. Для этого используются специальные тепловые пушки, конвекторы, керамические печи, газовые панели. Такой вариант устройства отопления в гараже считается одним из самых доступных и простых. Керамическая печь компактна, не требует дымохода, баллон со сжиженным газом желательно размещать снаружи, в специальном ящике.Все, что вам нужно сделать, это просверлить отверстие в стене для шланга.

Как отапливать отработанным маслом

Во время эксплуатации автомобиля необходима периодическая замена масла. Накопленный майнинг можно использовать для обогрева гаража. Отработанное масло предварительно очищается и перерабатывается в специальных тепловых установках. Преимущество этого метода в рациональном использовании вторсырья.

Отсутствие нестабильности (часто выходит из строя отопительное оборудование из-за неоднородного состава топлива).

Установка для сжигания отработанного масла

Использование переносных устройств

Широко распространено использование переносных электрических тепловых пушек, генераторов прямого и непрямого тепла и различных видов передвижных печей.Система отопления гаража, организованная переносными обогревателями, не может работать круглосуточно (использование возможно только в присутствии человека).

Теплогенератор автоматический

Особенностью переносных обогревателей является низкая степень пожарной безопасности. Действительно эффективны различные тепловентиляторы с жидкостным теплообменником: они быстро нагревают воздух в гараже. Но есть определенные ограничения на использование офлайн в течение длительного времени без контроля человека, что не очень практично.

Выбирая вариант автономного отопления, помните, что гараж – пожароопасная зона, в нем помимо автомобиля часто находятся легковоспламеняющиеся материалы: топливо, смазочные материалы, автокосметика, шины для колес и т. Д.Поэтому главное требование к отопительному прибору – пожарная безопасность. Следующее важное и обязательное условие – вентиляция, с помощью которой из гаража удаляется влага, различные вредные и пожароопасные пары, а вентиляция необходима как в отапливаемом, так и в неотапливаемом гараже. Способы и варианты автономного отопления гаража выбираются с учетом наличия энергии, характера обогрева (постоянный или периодический), размеров и расположения гаража.

Как видите, есть много способов устроить отопление гаража. Как сделать отопление в гараже каждый выбирает на свое усмотрение, главное взвесить все за и против. Эффективность любого метода во многом также зависит от правильной теплоизоляции.

Печь булерьян своими руками – ThisBuildis.com

Содержание:

1. Общие
2. Принцип работы печи
3. Самостоятельное производство печи булерьян
4. Видео

Один из самых эффективных способов поддержания комфортной температуры В гаражных помещениях учтено его отопление с помощью специальных печей, изготовленных по технологии, которая носит название «булерьян».«

» Такие печи выгодно отличаются от традиционных «буржуек» тем, что не требуют для своей работы большого количества кислорода и перегретого гаражного помещения, а именно его нагрева. Воздух, проходящий через такое устройство, обычно нагревается до температур порядка порядка температуры 60-150 градусов и затем подается в таком состоянии в зону нагрева. Обсудим, как сделать печь булерьян руками.

Общие

Печи типа «булерьян» обычно изготавливаются в виде монолитной конструкции, состоящей из из определенного количества сваренных вместе металлических труб.При розжиге печи, имеющей эти форсунки, обычный воздушный поток, в результате чего происходит быстрый нагрев всего помещения в целом.

Этот холодный воздух с пола проходит через нижние концы труб и после нагревания в зоне горения печи через верхнюю часть направляется в отопление помещения. способен «прокачивать» через систему трубок около 4-5 кубометров воздуха в минуту. Для типовых гаражных построек вроде теплого помещения эффективность считается более чем достаточной.

Принцип работы печи

Принцип работы такой топочной камеры довольно прост и чем-то напоминает работу газогенератора. Топка булерьянского типа стокера состоит из двух камер, в одной из которых процесс протекает медленно ( свечение) сгорание несгоревшего топлива с образованием до конца газовой смеси. Во второй камере происходит окончательное дожигание этих газов при условии подачи специального наддувочного воздуха, нагнетаемого встроенными форсунками.

В результате этого двухтопливного сжигания реализуется практически безотходное его использование, при этом КПД таких устройств может достигать 80% и выше.

Поскольку в теплом гараже (в отличие от жилого) высокие температуры не требуются – в такой печи рекомендуется устанавливать устройство регулирования рабочей температуры .

Существует три различных способа регулировки температуры булерьян в печи:

• с помощью силового регулятора (затвора), закрепленного на дверце;
• использование ползуна, установленного на дымоходе;
• интегрированный контроль воздуха, сочетающий в себе два упомянутых выше метода.

автономная производственная печь булерьян

булерьян автономная производственная печь с системой отопления частично потребует от вас значительного расхода сил и средств. В домашних условиях гораздо проще сделать печь из устаревшего старого водонагревателя.

Эти котлы ранее устанавливались в домах с центральным отоплением и обычно располагаются на чердаках зданий.

1. В нижней части котла нужно будет вырезать отверстие, через которое в печь должен поступать холодный воздух, в его верхней части вырезать несколько отверстий круглой формы, к которым затем привариваются специальные насадки, служащие для отвода нагретого воздуха.
2. Затем на месте низа агрегата монтируют рабочую площадку для размещения сгоревшего топлива.
3. Для организации дожигания газа в верхней части камеры сгорания (стокера) необходимо установить отдельный патрубок. Потребуется подогрев воздуха Стокером принудительно подкачиваемый и тем самым обеспечивает усиленный приток холодного воздуха снизу (обеспечивает интенсивный газообмен).
4. для вывода дыма необходимо построить дымоход, построенный из красного кирпича или просто из отрезка металлической трубы подходящего диаметра (может быть использован для этой цели и кусок трубы из асбеста).Асбестоцементные трубы не разрушатся под воздействием выхлопных газов, так как дым из топки выходит не очень высокой температуры.

Примечание! Несмотря на то, что этот вид печи достаточно безопасен в использовании, вам не помешает принять дополнительные меры предосторожности и разместить их не ближе 1–1,4 метра изделий из дерева и горючих или легковоспламеняющихся материалов.

Также необходимо позаботиться о любой огнеупорной стойке для агрегата, так как она должна располагаться на расстоянии от уровня пола порядка 40-50 см.Использование специальной подставки обеспечит необходимое состояние печи и улучшит теплоотдачу между ее корпусом и окружающим воздухом.

В качестве импровизированной подставки можно использовать старый металлический диск на станке или свернутый на скорую руку кирпичный фундамент.

Видео

Про изготовление печи мы говорили, сегодня вышла изюминка правил печи булерьяна.

Как сделать булерьян своими руками

Сделать печь своими руками для обогрева небольших подсобных помещений, гаража и других нужд вполне реально.Имея навык работы со сваркой, немного металла и желание, вы легко сможете сделать булерьян своими руками. Эта статья предлагает практические советы и инструкции по установке.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж. Вот только популярность и эффективность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей.При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Приборы:

1. Инверторный сварочный аппарат.
2. Угловая шлифовальная машина.
3. Сверло.
4. Различные инструменты под рукой (плоскогубцы, молоток, напильник и т. Д.).

Необходимые материалы:

1. Труба квадратная 50х50х4,0 – 27 м.
2. Труба профильная 30х20х2,0 – 0,76 м.
3. Труба профильная 40х25х2,0 – 2 м.
4. Трубка? 15 мм – 60 см.
5. Листовой металл 5 мм – 3 м ² .
6. Листовой металл 100 мм – 0,1 м ² .
7. Трубка? 95 × 5,0 – 1 м.
8. Провод? 10мм – 0,5м.
9. Петли гаражные – 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата делаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, которая представляет собой трубку диаметром 15 мм и длиной около 100 мм.

1 – движение воздуха; 2 – трубка? 15 мм

Складываем полученные заготовки друг на друга стопкой так, чтобы они образовали каркас в виде правильного шестиугольника, слегка прихватив сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырезать две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем стальные полосы 400 × 50 (18 шт.) И 350 × 50 (36 шт.). Обвариваем ими боковины нашего булерьяна. Следите за качеством работы – любой оставшийся зазор – это «лазейка» для дыма.В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Изготовим переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы. для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов, будет ли у нас отверстие для дымохода? 85 мм, которые после примерки должны полностью оказаться в меньшей камере – в форсажной камере.

В передней панели делаем отверстие в центре нижнего отсека в виде квадрата размером 250 × 250 мм. Именно через него дрова будут подаваться в топку.

После прорезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество..

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (? 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет контролировать скорость движения уходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымохода (? 85 мм) по схеме. Также нам нужен провод? 10 мм.

Перед установкой дымохода на печь на расстоянии 70–100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см.Продеваем имеющуюся проволоку, предварительно согнутую буквой «Г». И к нему, прямо в дымоход, прихватываем саму заслонку.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана аккуратно привариваем дымоход к задней стенке булерьяна, по краю проделанной ранее дыры.

Изготовление топочного люка

Приступаем к монтажу топочного люка.Горелочное отверстие на передней крышке по периметру «затягиваем» профилированной трубой 40 × 25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40х25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Переходим к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круглого -без вырезанной четвертины, а длина трубы? 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к дверке, ее необходимо настроить и обездвижил его сваркой в ​​2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если шарнирные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка понадобится токарный станок, а при его отсутствии можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, иммобилизирующие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По желанию заказчика для большей устойчивости крепятся к печи из профилированной трубы или металлического уголка на 4 опорные стойки.

Как видите, в технологии приготовления булерьяна нет ничего сложного. Имея терпение, желание и необходимый инструмент, сделать печь сможет каждый человек с минимальным опытом работы с металлом.

Безопасны ли дровяные печи в гараже? – Организуйте этот гараж

Если вы живете в более холодном климате и у вас в гараже есть побочные проекты, то, вероятно, будет неплохо оставаться в тепле, пока вы работаете.Часто гаражи не имеют теплоизоляции и не отапливаются. Но безопасно ли использовать дровяную печь в гараже?

Использование дровяной печи в гараже так же безопасно, как и любые другие средства отопления. Однако, как и любой другой источник тепла, за ним необходимо следить и никогда не оставлять без присмотра дольше нескольких минут.

Размещение дровяной печи в гараже может вызвать у вас неприятные ощущения. Боязнь пожара в доме – серьезная и реальная угроза. Эта статья поможет вам расслабиться.Читайте дальше, чтобы узнать больше об установке дровяной печи в гараже!

Преимущества использования дровяной печи в гараже

Использование дровяной печи в гараже будет очень полезно для вас и вашего дома. Он дает несколько преимуществ, о которых некоторые люди могут не знать.

Преимущества использования дровяной печи в гараже:

• Дровяные печи лучше для окружающей среды – Дерево углеродно-нейтральное. Это означает, что когда он сгорает, он не способствует ухудшению состояния планеты.При сжигании газа и нефти в атмосферу выделяется избыток углерода. Углерод – главный виновник изменения климата. (Источник: MyChimney)
• Вы можете установить дровяную печь где угодно – Вы можете разместить дровяную печь в любом месте комнаты – не имеет значения, где находится электричество. Единственное, что диктует размещение дровяной печи, – это то, что печь должна работать, где бы вы ее ни поставили.
• Обладают непревзойденной нагревательной способностью – Ничто так не выделяет тепло, как огонь.При использовании электрического вентилятора тепло направляется от вентилятора к частям комнаты, чтобы нагреть ее. В дровяной печи тепло будет накапливаться от огня и распространяться, чтобы охватить комнату.
• Дровяное топливо дешевле, чем нефть или газ – Цены на керосин, как и на обычный газ, растут и падают вместе с рынком. Древесина – очень рентабельный ресурс. Если у вас есть земля, которую нужно вырубить и заготавливать, вы можете сэкономить еще больше денег.
• Дровяные печи работают 24/7/365 и не нуждаются в электроэнергии – Если вы живете в районе, где часто бывают перебои в подаче электроэнергии, дровяная печь является предпочтительным выбором тепла.Когда электричество отключено, нет возможности отапливать гараж, если у вас есть электрический обогреватель. С печкой вы можете бросить растопку, и, прежде чем вы это заметите, появится ревущий огонь, который согреет гараж и вас.
• Для приготовления пищи можно использовать дровяные печи – Некоторые отопительные печи имеют большую плоскую поверхность, используемую для приготовления пищи. Тепло изнутри делает верхний уровень достаточно горячим, чтобы бросить на него сковороду или сковороду и приготовить ужин во время работы или в случае отключения электроэнергии. Убедитесь, что плита предназначена для приготовления пищи, иначе на плите будут пятна и повреждения.
• Они добавляют красивый декоративный элемент в ваш гараж – Буржуйки и новые деревянные печи – одни из самых ярких произведений современного искусства. У них есть вентиляторы и витрины, на которых видно потрескивание и треск огня. Хорошая печь может стать центральным элементом большого декоративного гаража.

Перед установкой дровяной печи в гараже

Установка дровяной печи в гараже обеспечит тепло, которое может быть очень необходимо, если вы используете пространство для других занятий, таких как деревообработка или беготня.Печь сохранит тепло в помещении и защитит оборудование, которое вы храните в этом помещении.

Первые шаги в любой работе по дому:

• Проверьте требования разрешения
• Убедитесь, что у вас есть необходимые инструменты
• Подготовьте место
• Соберите соответствующие средства индивидуальной защиты

Этапы установки дровяной печи в гараже

После того, как вы получили все разрешения, приобрели дровяную печь и подготовили место и инструменты, пора составить план, тщательно измерить и установить дровяную печь в гараже.

1. Выберите место для плиты и измерьте

Начните с макета того места, где вы хотите разместить печь. Рассмотрите несколько разных позиций, чтобы увидеть, какая из них работает лучше всего. Сделайте размещение дымохода приоритетным в ваших планах .

Помните, вы не можете поднять дымоход через пол, над которым находится спальня. Если вы хотите использовать вентиляционное отверстие, которое крепится к стене, а не к потолку, убедитесь, что оно не выходит в зоны с интенсивным движением или в зоны, которые постоянно используются.

Проконсультируйтесь с инструкциями производителя относительно зазора от горючих стенок. Это свободное пространство защитит стены от повреждения огромным количеством тепла, которое будет выделяться. Имейте в виду, что температура внешних поверхностей может превышать 400 градусов по Фаренгейту. Одно только это тепло может деформировать пластик и привести к разрушению стекла.

Тщательные измерения имеют экспоненциальное значение для правильной установки и эксплуатации вашей дровяной печи.

2.Постройте термостойкие барьеры вокруг дровяной печи

Как упоминалось ранее, печь выделяет огромное количество тепла, которое может повредить стены. Это касается и площади пола. В зависимости от типа используемой печи и материала, используемого для ее термостойкости, вы хотите, чтобы расстояние между любой горючей поверхностью и печью составляло до 36 дюймов. .

Если какая-либо поверхность не защищена, вам необходимо отодвинуть плиту на расстояние не менее 36 дюймов от нее. По мере добавления защитных материалов расстояние от печи до окружающей среды может уменьшаться.

Защитные термостойкие материалы для любых горючих поверхностей:

• Негорючая плита
• Листовой металл
• Керамическая плитка
• Кирпич
• Комбинация этих материалов

Напольное покрытие

Сделайте прокладку для пола из жаропрочных материалов, чтобы создать барьер между горячей печью и полом. В США закон гласит, что напольная подушка должна находиться на расстоянии не менее 18 дюймов перед дверью и 8 дюймов от каждой боковой стенки.(Источник: WikiHow)

Защита стен и потолка

Уложите защитную пленку вдоль стен вокруг печи. Несмотря на то, что зазор не даст стенам расплавиться или рухнуть, они не смогут удержать искры от пола или стен. Если искра упадет на пол, велика вероятность, что это приведет к возгоранию. Эти барьеры предназначены для защиты вашего дома, поэтому не пропускайте эти шаги.

Пожарная безопасность должна иметь первостепенное значение при размещении дровяной печи в доме .В гараже также может храниться газ и другие легковоспламеняющиеся жидкости. Момент неосторожности или опрометчивого движения может означать потерю вашего имущества.

3. Переместите плиту в новый дом

Теперь, когда территория защищена от огня, пора переместить печь. Печь будет изготавливать из нескольких слоев стали. Сталь тяжелая, а многие еще тяжелее. Убедитесь, что у вас есть набор ручных тележек или тележка, чтобы переместить печь туда, куда вы хотите.Как только он сядет, постарайтесь не двигать его.

На этом этапе ваше дополнительное время, потраченное на измерения, окупится. Перемещение дровяной печи может занять много времени или быть сложной задачей, в зависимости от количества ваших помощников. Поднимайте ноги, а не спину, чтобы избежать травм.

4. Установить дымоход или трубу для печи

Наличие прямого и высокого дымохода значительно улучшит работу дровяной печи. При правильно построенном дымоходе дым, сажа и пепел, образовавшиеся в результате пожара, не попадут в дом.

Помните, что дымовая труба не сохраняет тепло, как дымоход. Дымоход – это труба, окруженная кирпичом и камнем, чтобы создать барьер между вами и ядовитыми испарениями, которые исходят от огня. Если вы устанавливаете печную трубу, вы должны добавить немного изоляции для вашей защиты и благополучия.

Присоедините конец трубы к выпускному отверстию печи. Эта труба будет вести назад или вверх к отверстию, которое создается на следующем шаге. Новые печи поставляются с трубой из нержавеющей стали, но если у вас ее нет, подумайте о том, чтобы добавить немного краски или декора, чтобы они соответствовали дизайну вашей печи.

5. Сделайте выхлопное отверстие на потолке и стене

Чтобы установить дымоход, выполните следующие действия:

• Измерьте рулеткой отверстие печной трубы. Длина трубы должна быть около 4 дюймов, но измерьте ее, чтобы убедиться, что вы не повредите трубу при резке на стене или крыше.
• Вы также должны добавить еще 4 дюйма к отверстию, чтобы учесть любой горючий материал. Если вы сделаете ошибку, возможно повреждение крыши и потолка, ремонт которого потребует работы профессионального подрядчика.(Источник: Full Service Chimney)
• С помощью карандаша наметьте диаметр отверстия. Как только линия станет темной и ее можно будет легко рассмотреть, возьмите лобзик или пилу и удалите ее со стены или потолка.
• Используйте фланец (он должен быть с трубой) и прикрепите его к внутреннему потолку гаража. Фланец – это деталь, которая закроет отверстия в крыше и потолке, удерживая дымоход на месте.

Будьте осторожны, находясь на крыше, чтобы завершить установку трубы печи. Если идет дождь или сильный ветер, было бы разумно отложить работу до более подходящей погоды. Как и внутри, на крыше должен быть фланец. Печная труба соединяется с этим фланцем и образует сплошную трубу, ведущую внутрь печи.

Обслуживание дровяной печи в гараже

Наличие дровяной печи означает, что вы должны научиться ее обслуживать. Если вы научитесь ухаживать за печью, она будет лучше нагреваться и сжигать дрова более эффективно.Во время процесса сжигаются химические вещества, которые могут быть смертельными при вдыхании в закрытом помещении.

• Осмотрите трубу печи и дымоход – Найдите время, чтобы проверить трубу печи и дымоход на наличие скоплений пыли или сажи. Поверхность трубы не должна иметь отверстий и трещин. Соединения между трубами должны быть прочными и свободными от мусора. (Источник: NASD Online)
• Безопасное удаление золы – Используйте негорючий металлический контейнер с герметичной крышкой для предотвращения повторного возгорания золы.Тлеющий пепел представляет собой серьезную опасность возникновения пожара, и его следует утилизировать в месте, которое не будет способствовать дальнейшему возгоранию.
• Используйте проволочную щетку для очистки дымохода. – Если в отверстии дымохода скопилось скопление сажи и золы, вам нужно будет очистить его металлической щеткой. Жесткая щетина будет очищать внутреннюю часть трубки и улучшать ее течение.
• Очистите коврик и подкладки для стен – Прокладки, которые вы использовали для защиты стен и пола вокруг печи, необходимо очистить и проверить на предмет дырок и ожогов.Если на подушке есть несколько ожогов, ее следует заменить.
• Сжигайте соответствующий материал – При сжигании слишком влажной или зеленой древесины образуется химическое вещество под названием креозот . Избежать креозота можно, сжигая выветрившуюся древесину. Выветрившаяся древесина высохла и высохла до состояния сока.

Какая древесина лучше всего горит в печи?

Некоторые думают, что все, что нужно для пожара, – это место, где его можно сжечь, и что-то, что нужно сжечь. То есть почти правильных.Чтобы огонь горел равномерно и получал от него максимум тепла, необходимо выполнить процедуру выветривания древесины для горения.

Лучшие породы древесины для сжигания:

• Клен – Клен – это дерево, которое растет почти где угодно и с которым легко работать. Он хорошо раскалывается и имеет отличный аромат при сжигании в дровяной печи.
• Дуб – Дуб – плотная древесина, которая долго горит. Это также довольно распространенное дерево, из которого можно разжечь костер за ночь.
• Ясень – Ясень – отличный выбор для приготовления пищи, так как он не так сильно дымится и сохраняет хороший слой раскаленных углей.
• Береза ​​- Береза ​​- одна из самых сложных пород древесины, но она издает удивительный запах, который трудно забыть. Однако под корой у него толстая кожа, в которой хранится большое количество воды, если она не выветривается должным образом.
• Плодоносящие деревья – Горящие части яблони или персика пропитают вашу территорию гаража запахом фруктов.Добавление нескольких пластинок яблони к ревущему дубовому огню создает идеальное зимнее настроение.

Некоторые товары, представленные на рынке, можно добавить к вашей печи, чтобы придать ей более приятный запах. Ничто не сравнится с обветренными фруктами или березовыми дровами в огне. Держите дерево накрытым и на солнце или в помещении в кучу. Это защитит древесину и повысит ее эффективность горения.

Работа с дровяной печью в гараже

Гараж – это обычная часть дома, в которой хранятся опасные химикаты и легковоспламеняющиеся вещества.Это означает, что наличие открытого огня внутри может иметь катастрофические последствия для семьи и вашего имущества. Создание пространства, свободного от горючих материалов и защиты структуры пространства, имеет первостепенное значение.

Проверяйте уровни нагрева во время работы. Предметы, расположенные слишком близко к горячей плите, плавятся или обесцвечиваются. Лучше держать все, что сделано из резины или пластика, подальше от плиты. Эти материалы будут капать, когда они горячие, и могут воспламениться при попадании на сухой материал.

Воздушный поток важен при установке дровяной печи в гараже. Если возможно, всегда держите открытое окно или работающий вентилятор. Вы должны установить сигнализаторы угарного газа и счетчики в нескольких местах в гараже. Помните, что любое скопление креозота может вызвать серьезное заболевание, если его не очистить и не поддерживать.

Заключение

Дровяная печь – это не только вариант для вашего гаража, но и лучшая из имеющихся у вас. Они дешевы и безопасны для окружающей среды, а также их легко перемещать и эксплуатировать.Некоторые штаты даже предоставляют налоговые льготы для эксплуатации дровяной печи. Дровяные печи производят огромное количество тепла, которое заполняет гараж и обеспечивает вам безопасное и сухое рабочее место.

Одна из самых важных вещей, которые нужно помнить о дровяной печи, – никогда не оставлять ее горящей без присмотра. Есть прокладки и проблемы с зазором, которые могут защитить вас от жары, но нет ничего, что могло бы предотвратить попадание искры на пол или стены. Сохранение двери закрытой также имеет первостепенное значение для безопасности.

Статьи по теме

Возможно, вас заинтересуют следующие статьи по теме:

«Безопасны ли пропановые обогреватели в гараже? Наши советы по безопасности »

«6 лучших пропановых обогревателей для гаражей: выбор наших экспертов»

.
