Печь камин с водяным контуром отопления: выбор и установка

Классический камин отлично согревает комнату, но не может длительно отапливать весь дом, ведь его теплоемкость невелика.

Печь-камин с водяным контуром — схема

С этой задачей может справится лишь модифицированная печь-камин с водяным контуром, с подключенными радиаторами во всех помещениях дома.

Площадь, которую способен обогреть такой контур, зависит от тепловой мощности камина, количества установленных радиаторов и общего объема воды в системе. Как выбрать и установить печь-камин с водяным контуром, мы расскажем в этой статье, читайте внимательно и соблюдайте абсолютно все требования!

Устройство печи-камина с водяным контуром

По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.

Схема работы печи-камина с водяным контуром

Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.

Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.

Устройство печи-камина с водяным контуром

Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю – из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.

Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно так как автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная система отопления печь-камин будет очень кстати, особенно на время сильных холодов или ненастья.

Выбор печи-камина с водяным контуром

Выбор отопительного агрегата – ответственное дело, и прежде чем отдать предпочтение той или иной модели, нужно разобраться в характеристиках и возможностях таких печей. Попробуем рассмотреть наиболее важные из них.

1. Мощность. В отличие от обычной печи или камина, на отопительных приборах с водяным контуром производитель указывает два значения мощности: общая тепловая мощность и мощность теплообменника. Что же они означают? Общая тепловая мощность – это то количества тепла, которое печь способна отдать в окружающее пространство посредством инфракрасного излучения через стекло топки и конвекционные каналы и от системы отопления.Составная ее часть – мощность теплообменника, то есть то количество тепла, которое подается в радиаторы.Например, полная заявленная тепловая мощность печи-камина с водяным контуром – 11 кВт, мощность теплообменника – 4 кВт. Учитывая необходимую для обогрева каждых 10 м² площади мощность, которую принимают равной 1 кВт, такая печь-камин с водяным контуром сможет обогреть дом площадью 100-110 м². При этом учтите, что заявленная мощность рассчитана на непрерывную работу печи, что для отопительных приборов, работающих на дровах, является делом хлопотным, ведь дрова придется подкладывать постоянно. Если вы планируете топить печь-камин только в дневное время, увеличьте необходимое значение мощности в 1,5-2 раза.

2. Габариты и вес печи. Эта характеристика важна, если вы испытываете недостаток места и ограничение в допустимой нагрузке на перекрытия. Габариты выбираемой вами модели должны позволять установить ее с соблюдением противопожарных расстояний – они обычно указаны в руководстве по эксплуатации. Нагрузку на пол можно не рассматривать, если полы в вашем доме выполнены из монолитного бетона или железобетонных плит, они позволят установить печь-камин из металла в любом месте. Для деревянных перекрытий максимально допустимая временная нагрузка составляет 150 кг, и при весе в 100 кг и площади основания печи менее 0,7 м² это значение будет превышено. Выхода два – выбрать печь-камин с водяным контуром, имеющую меньший вес или перераспределить нагрузку, например, с помощью подиума для печи. Его можно сделать из листа гипсокартона толщиной не менее 12 мм, покрытого негорючим покрытием, например, керамогранитом.
3. Объем теплоносителя. Для подключения теплообменника к системе отопления вамнеобходимо будет знать допустимые границы этого значения. Объем теплоносителя складывается из объема всех труб и радиаторов и зависит от протяженности системы и числа секций батарей. Объем секции радиатора можно узнать в паспортной документации, а объем труб – рассчитать по таблице, измерив их диаметр и общую длину. Полученное значение необходимо увеличить на 10% – именно такой объем расширительного бака необходим для домашних систем отопления.
4. Диаметр дымового канала. Этот параметр важен для подбора подходящих элементов дымохода. Если покупка всех комплектующих происходит в одном месте, специалисты помогут вам подобрать нужный диаметр, в противном случае вам придется самостоятельно выбрать подходящие по размеру элементы.
5. Дополнительные функции. К ним относятся возможность приготовления и разогрева пищи на верхней панели, системы легкой очистки стекла, холодные ручки и другие мелочи, которые сделают эксплуатацию печи-камина более удобной и приятной. Платить ли дополнительные деньги за все эти функции – решать вам.

Установка печи-камина с водяным контуром и подключение к системе отопления

Вы купили печь-камин, радиаторы, трубы, расширительный бак и другие элементы системы отопления. Осталось установить печь и подключить ее.

1. Выровняйте пол в месте установки печи-камина. Крайне желательно облицевать его негорючими материалами – при попадании случайных искр и углей пол не загорится.
2. Установите печь-камин и выставите ее по уровню, используя регулируемые ножки при необходимости.
3. Смонтируйте систему водяного отопления. Для гравитационной системы установка циркуляционного насоса не нужна, при принудительной системе циркуляции насос ставят в самую холодную точку обратной трубы, то есть перед входом обратки в теплообменник. Расширительный бак устанавливают в самой высокой точке системы. Лучше выбирать бак закрытого типа с мембраной – чем меньше контакта теплоносителя с воздухом, тем дольше вам прослужат радиаторы и трубы.

   Схема установка печи-камина с водяным контуром

4. Подключите теплообменник к системе отопления по выбранной схеме. Печи-камины с водяным контуром могут работать как независимо, так и подключаться к системе отопления от котла в качестве дополнительного подогрева.

   Схема подключения водонагревателя

5. Заполните систему водяного отопления водой или другим теплоносителем. Проверьте все стыки на отсутствие течи, протестируйте работу циркуляционного насоса.
6. Установите дымоход и подключите его к дымовому каналу печи. Все стыки необходимо промазывать жаропрочным герметиком, а проходки через перекрытия – изолировать негорючими материалами.
7. Проведите пробную растопку печи. При топке возможно появление неприятного запаха – это следствие спекания жаропрочной краски, которой окрашены элементы корпуса. В дальнейшем запаха не будет.
8. Проверьте нагрев теплоносителя в системе и отрегулируйте скорость циркуляции, сбалансируйте систему с помощью вентилей на радиаторах.

После всех этих мероприятий печь можно эксплуатировать в нормальном режиме. Не забывайте проверять уровень теплоносителя в системе.В случае длительного отсутствия сливайте воду из системы, при случайном ее замораживании возможно повреждение труб и радиаторов, что приведет к разрывам и течи.

Печь-камин с водяным контуром в квартире

Печь-камин с водяным контуром особенно удобна для двухэтажных дачных домов с гостиной и несколькими спальнями: гостиная отапливается теплом камина, а в спальнях устанавливают радиаторы с возможностью регулирования их нагрева. Такая система позволяет обогревать только нужные помещения без установки газового или электрического котла, а живой огонь в камине создает романтическое настроение и обеспечит вам отличный отдых.

Может ли взорваться печь-камин с водяным контуром — видео ответ

Понравилась статья?
Сохраните, чтобы не потерять!

Камины с водяным контуром | Печи и камины

Владельцы классических дровяных каминов хорошо знают, что сам по себе этот генератор тепла способен обогреть лишь то помещение, где он установлен, и, возможно, еще одну или несколько смежных комнат. Однако напрашивающийся вывод о том, что на основе данного устройства нельзя построить полноценную отопительную систему всего частного дома, является неверным: справиться с поставленной задачей поможет водяной контур.

Идея использовать обычную, хотя и несколько доработанную печную топку для нагрева воды и подачи ее в радиаторы отопления родилась довольно давно. Этот метод позволял, во-первых, решить проблему неравномерности распространения тепла по дому, а во-вторых, заметно повысить теплоемкость всей системы. Однако подобные конструкции в России изготовлялись, как правило, кустарным способом, а специалистов, которые могли бы правильно рассчитать, смонтировать и профессионально обслуживать такие отопительные установки, попросту не было.

Кроме того, отсутствовали эффективные и экономичные, а главное, тихие циркуляционные насосы, обеспечивающие необходимую скорость прохождения жидкости внутри теплообменника. Но времена изменились, и на сегодняшний день никаких технологических преград для использования дровяной топки в качестве генератора тепла, способного обогреть весь дом, не существует.

Фото 1. Камин в стиле модерн сделан на основе топки Kratki с водяным контуром.
Фото 2. Каминная печь Caldea Wood от Jolly Mec снабжена водяным контуром и духовкой.
Фото 3. Стальной кожух защищает трубки водяной части камина Koppe от случайного повреждения, оставляя доступными лишь присоединения отопительных трубопроводов и клапаны безопасности.
Фото 4. Дровяная печь-камин KAGO модели Aquapower с отделкой из нержавеющей стали весит 220 кг и обладает тепловой мощностью 6.8 кВт.

Игра живого пламени

Разработчики дровяных каминов с водяным контуром, иногда называемым водяным регистром, преследовали цель совместить завораживающую красоту живого пламени в топке с высокой эффективностью современных жидкостных систем отопления. На рынке имеются две разновидности таких изделий: это печи-камины, то есть полностью готовые к использованию конструкции, которые остается только смонтировать в нужном месте, подключив к дымоходу и отопительному контуру, а также каминные вставки — основа для более сложных систем. Первые отличаются простотой установки и относительно низкой стоимостью, вторые же позволяют будущему владельцу сделать свой очаг уникальным, придав ему индивидуальность, которая, впрочем, наверняка потребует существенных финансовых вложений.

С точки зрения внутреннего устройства отопительные приборы обоих типов напоминают твердотопливные котлы, работающие на дровах. Тепло, выделяющееся в процессе горения, передается циркулирующей жидкости, которая проходит либо по каналу над камерой сгорания, где поддерживается наиболее высокая температура, либо между ее задней стенкой и внешним кожухом конструкции, что увеличивает площадь поверхности теплообмена без ущерба для габаритов всего сооружения. Внешне это полноценные камины или печи-камины, не уступающие своим аналогам без водяного контура ни по дизайну, ни по богатству выбора облицовок.

Идентичны и материалы, используемые при изготовлении подобных изделий: топки делают из стали либо чугуна. Стальные модели характеризуются хорошей теплопроводностью, которая при наличии водяного теплообменника считается, пожалуй, одной из важнейших характеристик. Ну а футеровка шамотом или вермикулитом предохраняет стенки топочной камеры от прямого контакта с огнем, защищая их от прогорания. Чугун же является довольно хрупким сплавом, плохо выдерживающим динамические (ударные) нагрузки: он может треснуть или расколоться, в то время как сталь при аналогичном механическом воздействии просто сомнется. Такое положение вещей вынуждает производителей увеличивать толщину основных (несущих) деталей чугунных топок, дабы придать им необходимый запас прочности. Как следствие, заметно возрастает масса изделия — кстати, сам по себе чугун лишь незначительно отличается от стали по удельному весу.

Отопление на основе камина с водяным регистром нередко организуется по открытой схеме, однако существуют приборы и с закрытым контуром, отличающиеся наличием клапана безопасности и змеевика, стенки которого играют роль теплообменника. Они предотвращают перегрев топки или печи: при срабатывании клапана внутрь змеевика начинает поступать холодная вода, которая понижает температуру теплоносителя в системе и таким образом не дает ему закипеть.

Фото 1. Теплонакопительный камин S6 от Schmid на основе топки Olsberg Profi plus.
Фото 2. Печь-камин MCZ модели Musa (модификация Hydro) рассчитана на использование пеллет, что позволяет автоматизировать её работу за счет встроенного программируемого термостата, который управляет процессом горения топлива и поддерживает заданную температуру жидкости в присоединенном водном контуре.
Фото 3. Печь-камин HWAM Monet предполагает заднее или верхнее присоединение дымохода.
Фото 4. Пеллетная печь-камин ORANIER модели Solarus (10 кВт) со встроенным термостатом.
Фото 5. Каминная вставка Jolly Meс модели Foghet работает на дровах либо пеллетах и за счет водяного теплообменника может отапливать помещения площадью до 270 м².

Фото 6. Широкая стальная топка Kratki модели Mila/PW/24/G номинальной тепловой мощностью 24 кВт и массой 220 кг с подъемной дверцей и прямым стеклом.

Автоматизация и безопасность

К сожалению, в отличие от своих газовых, жидкотопливных и электрических «собратьев» твердотопливные генераторы тепла (за исключением, возможно, пеллетных) в целом и камины с водяным контуром в частности не могут похвастаться высоким уровнем автоматизации работы. То есть разводить огонь и подкладывать дрова приходится вручную. Управление топкой производится при помощи воздушной заслонки, которая позволяет изменять высоту пламени (от максимума до минимума) и переводить устройство в режим медленного горения, если таковой предусмотрен. Чтобы владельцу не пришлось каждый раз делать это вручную, он может установить термостат — механический или электронный.

Первый монтируется, как правило, на подающем трубопроводе водяного отопления и отслеживает температуру жидкости в первичном контуре генератора тепла, по мере необходимости регулируя положение заслонки при помощи специальной пружины либо иным способом.

Параллельно данное устройство обеспечивает безопасность функционирования установки, полностью перекрывая подачу воздуха в топку при вероятности закипания теплоносителя. Если же оно по каким-либо причинам не успеет предотвратить перегрев, то водяной контур охлаждается с помощью медной спирали теплообменника, прогоняющей через него холодную воду из водопровода. Но если и таким способом охладить систему не удается и давление в ней продолжает расти, то открывается предохранительный сбросной клапан (их может быть несколько), вода стравливается в канализацию и давление падает.

Электронный модуль, выполняющий аналогичные функции, обладает намного более широкими возможностями, правда, имеющими отношение скорее к радиаторной части системы, нежели к работе самого камина. Например, датчики термостатов контролируют не только температуру теплоносителя в подающей трубе, но и воздуха в комнате, что позволяет довольно оперативно и точно регулировать температурный режим в доме, исходя из складывающейся ситуации.

Однако если контроль и управление осуществляются исключительно за счет изменения интенсивности горения пламени в топке, то рассчитывать на быстрое достижение желаемого результата не приходится — слишком велика тепловая инерция теплообменника и самой жидкости, которой заполнены трубы. Дабы ускорить процесс, необходимо регулировать расход теплоносителя через отопительные приборы в комнатах. Благодаря современным блокам управления можно решить и такую задачу, что наводит на мысль о расширении их функций и переходе к погодозависимой автоматике. Впрочем, некоторые конструктивные особенности каминов с водяным контуром существенно ограничивают полет инженерной фантазии…

Во избежание повреждений водяной части камина его владельцам следует периодически контролировать уровень теплоносителя в системе, так как открытый расширительный бак и высокая температура жидкости способствуют его интенсивному испарению, а недостаточное количество воды приведет к образованию воздушных пробок в трубопроводах и снижению эффективности отвода тепла от поверхности топки. Однако при закрытой системе этой проблемы не существует.

Фото 1. За счет встроенного теплообменника печь Koppe Caron Aqua демонстрирует высокую эффективность сжигания топлива: её КПД достигает 90%.
Фото 2. Каминная топка Acqua-tondo от Edil-Kamin способна обеспечивать эффективную работу системы отопления, а также снабжать жильцов дома горячей водой.

Фото 3. Организация систем отопления и ГВС на основе камина с водяным контуром.

Издержки конструкции

Проблема кроется в уже упоминавшейся тепловой инерции камина с водяным контуром, намного более высокой, чем у привычных автоматических отопительных котлов. Для нормального (то есть безаварийного) функционирования любого подобного устройства следует обеспечить достаточный отбор тепла от поверхностей теплообмена. При наличии газовых, жидкотопливных, электрических и даже пеллетных агрегатов, если в доме стало слишком жарко, пользователь (или автоматика) просто переводит горелку на меньшую мощность, а циркуляционные насосы соответствующих контуров — в режим пониженной производительности. Поскольку практически вся тепловая энергия, выделившаяся при сгорании топлива, передается жидкости, протекающей по теплообменнику (прочие элементы котла почти не нагреваются), то инерция у данной системы настолько несущественна, что ею можно попросту пренебречь. Это позволяет одновременно регулировать факел горелки и снижать частоту вращения вала насосов, тем самым значительно ускоряя достижение требуемого результата.

Теперь рассмотрим ситуацию с камином. Нельзя забывать, что в первую очередь это все-таки классический дровяной очаг, отапливающий окружающее пространство посредством теплового излучения и конвекции, а водяной контур является просто дополнением, расширяющим возможности устройства. Элементы каминной топки, в том числе, разумеется, теплообменник, нагреваются до весьма высокой температуры, которая благодаря отличной теплоемкости стали и чугуна будет понижаться очень медленно даже при полностью погашенном пламени. То есть жидкость, поступающая в радиаторы отопления, останется столь же горячей, как и до отключения камина. Единственным способом охладить батареи остается снижение скорости циркуляции воды в системе. Однако этого делать нельзя.

Если водяной контур интегрирован в камин­ную топку, то 70% тепловой энергии, выделившейся при сжигании дров, идет на подогрев воды и 30% — воздуха, на конвекцию и излучение. Если он подключен последовательно к дымосборнику, то распределение энергии происходит наоборот: 30% — на воду и 70% — на воздух. Без помощи водяного контура ни излучение, ни тем более конвекция (ее роль довольно незначительна) не смогут эффективно отводить тепло от поверхностей очага. Следовательно, уменьшение количества жидкости, проходящей через теплообменник, приведет к перегреву всей конструкции, возникновению риска ее деформации и дальнейшего выхода из строя. Поэтому камин нельзя разжигать при выключенных циркуляционных насосах, а также при отсутствии либо недостаточном количестве воды или антифриза в системе.

Можно ли считать сказанное серьезным недостатком рассматриваемого способа отопления? Скорее всего, нет. Проблема вполне решаема еще на этапе проектирования системы, в которой предусматривается резервный контур, при необходимости подключаемый легким поворотом запорного вентиля и призванный рассеивать избытки тепловой энер­­гии, например, через радиаторы на чердаке или в подсобном помещении. Конечно, такой подход причиняет определенные неудобства владельцам дома, но это лишь малая плата за возможность пользоваться высокоэффективным водяным отоплением, одновременно наслаждаясь великолепием настоящего камина.

Наличие камина с водяным контуром желательно предусмотреть еще на этапе проектирования дома, чтобы архитекторы, инженеры и дизайнеры могли найти разумный компромисс между требованиями заказчика относительно места расположения очага и возможностью спрятать элементы технологической обвязки системы, не вписывающиеся в интерьер каминного зала.

Один или в паре

Обладая прекрасным внешним видом и демонстрируя высокую эффективность работы (общий КПД устройства составляет порядка 80% и даже больше), камин с водяным контуром сам по себе является еще и полностью энергонезависимым генератором тепла. Однако, чтобы сделать таковой всю отопительную систему, построенную на его основе, придется отказаться от использования циркуляционных насосов и электронных блоков управления. Теоретически это вполне возможно: на помощь приходят механический термостат и гравитационный способ организации движения теплоносителя по трубам, базирующийся на зависимости плотности вещества от его температуры. Впрочем, на практике подобные схемы реализуются редко, и причин тому несколько. Естественная циркуляция заключается в том, что нагретая в теплообменнике вода теряет в удельном весе, а прошедшая через радиаторы отопления и отдавшая накопленную тепловую энергию жидкость, как более тяжелая, выдавливает ее к верхней точке трубопровода, сама опускаясь вниз и поступая внутрь генератора тепла. Следовательно, такой метод не позволит обогреть помещения, находящиеся ниже каминного зала. Однако серьезные неудобства кроются в другом. Низкая скорость протекания воды по системе приведет к недостаточно эффективному отводу тепла от поверхности топки — о возможных негативных последствиях этого явления говорилось выше. Довольно высокое гидравлическое сопротивление труб вынуждает либо уменьшать их общую протяженность, либо увеличивать и без того немаленький диаметр (он составляет минимум 1,5–2 дюйма, то есть 3,8–5 см), а также ограничивает максимальную численность подключаемых радиаторов. В любом случае гравитационная схема может применяться лишь в относительно небольших домах площадью до 100–120 м².

Система с принудительной циркуляцией позволяет избежать всех этих неудобств, сделать трубопроводы практически незаметными, смонтировать любое количество отопительных батарей и обогревать все без исключения помещения в здании. А приобретение и последующая эксплуатация одного или нескольких циркуляционных насосов, по потребляемой мощности сопоставимых с обычной лампой накаливания и работающих бесшумно, будут не слишком затратны для семейного бюджета.

В итоге становится очевидным, что камины с водяным контуром способны взять на себя роль основного генератора тепла. Но все же многие владельцы используют их лишь в качестве вспомогательной установки, работающей в паре с автоматическим отопительным котлом любого типа. Дело в том, что рассматриваемые дровяные очаги обладают сравнительно невысокой тепловой мощностью, доходящей до 20–25 кВт и позволяющей обогреть коттедж площадью порядка 250 м². Другое дело — тандем с современным газовым, жидкотопливным или электрическим агрегатом: ассортимент моделей настолько широк, что дает возможность подобрать устройство для сколь угодно большого дома. В итоге получается обычная, хорошо всем знакомая система радиаторного отопления, а камин просто подключается к одному из ее контуров.

При внимательном рассмотрении никаких недостатков в данной системе не обнаружено, зато налицо ряд достоинств. Во-первых, экономия топлива для котла — не столь ощутимая при наличии магистрального газа, зато вполне заметная при использовании дизельных либо электрических агрегатов. Во-вторых, решается проблема автоматизации обогрева: как только потребитель перестанет подкладывать дрова в топку, камин еще некоторое время продолжит отдавать накопленное тепло жидкости, а когда он остынет, панель управления системой задействует котел. В-третьих, теплоснабжение жилища основывается сразу на двух независимых устройствах: при отключении одного из них (перебои с поставками горючего, поломка и т.п.) здание будет отапливаться другим. Это как раз тот самый случай, когда запас не только не тяготит карман, но и радует глаз, великолепно дополняя интерьер (при правильном дизайнерском подходе) и привнося в дом непередаваемое ощущение уюта, которое способен подарить лишь настоящий камин.

Комментарии специалистов

Глеб Панченко, директор по экспорту компании Schmid (Германия):

«Если вы задумались о приобретении камина с водяным контуром, очень важно заранее проконсультироваться не только с продавцом каминного и печного оборудования, но и с профессионалом, работающим в компании, устанавливающей и обслуживающей отопительные системы. К сожалению, даже в такой стране, как Германия, каждый год случаются неприятности из-за неправильного подключения каминов с водяным контуром к системе отопления. Также на этапе планирования важно выяснить, сколько энергии необходимо для отопления дома, — от этого зависит выбор каминной или печной топки.

Компания Schmid предлагает широкий выбор каминно-водяной техники и выпускает топки различной мощности как со встроенным водяным контуром, так и с последовательно подключенным к дымосборнику. Кроме того, имеется возможность установки аккумулирующих дымооборотов (связанных последовательно каналов, по которым замедленно проходит горячий дым) или байпаса (обвода для дымовых газов). Это позволяет топить камин, когда нет необходимости нагревать воду в отопительной системе, к примеру, ранней осенью или весной. При расчете фактической мощности каминной топки и водяного контура следует учитывать, что количество кВт прямо пропорционально зависит от количества дров, заложенных в камеру сгорания. Приблизительно 1 кг сухих дров с остаточной влажностью 20% отдает при горении 3,5–4 кВт в зависимости от породы древесины.

Водяные контуры Schmid предназначены для систем замкнутого цикла с подключением к водонакопительному буферу, который при необходимости последовательно отдает накопленную энергию в систему отопления и для нагрева расходной воды. Такие системы не подвержены коррозии и способствуют длительному сроку службы насосной группы, к тому же их можно дополнить, к примеру, солнечными батареями».

Сергей Насонов, генеральный директор компании «Белфорт Камин»:

«В последнее время наблюдается постоянный рост потребительского интереса к каминам с водяным контуром. Действительно, многие хотели бы иметь в своем доме красивый и эффективный отопительный прибор, радующий жильцов теплом настоящего огня. При этом у потенциальных покупателей возникает ряд типичных вопросов касательно выбора, монтажа и дальнейшей эксплуатации такого оборудования.

К примеру, они спрашивают: можно ли топить печь-камин с теплообменником, не подключая ее к циркуляционному трубопроводу? Отвечу кратко: нет, нельзя. Не заполненная водой конструкция быстро перегреется и выйдет из строя, а гарантия, которая, кстати, для продукции чешской компании ABX составляет 5 лет, на подобные поломки не распространяется. Конечно, теоретически можно снять теплообменник и использовать устройство как обычный камин, но такой режим работы не предусмотрен изготовителем. ABX выпускает модели мощностью до 20 кВт, из которых «в воду» отдается 4,3–10 кВт в зависимости от конкретного изделия. Сильный жар от пламени в топке позволяет очень быстро прогреть жидкость в контуре: таким образом, температура в батареях отопления начинает повышаться уже через 5–10 минут. В итоге даже в сильный мороз система выходит на номинальный тепловой режим работы за 50–60 минут.

Кстати, люди нередко интересуются: как много радиаторов можно подключить к циркуляционному контуру печи-камина с теплообменником? Скажу, что навскидку это определяется по несложной формуле: количество нагревательных приборов из 6–7 секций должно быть равно численному выражению мощности генератора тепла. Например, если печь-камин отдает «в воду» 10 кВт, то она допускает присоединение до 10 подобных батарей. Ну а для точного расчета следует привлечь специалиста».

Андрей Советов, менеджер салона каминов компании «Центр каминов и котлов»:

«Отопительные приборы с водяным контуром имеют ряд преимуществ: они способны отапливать несколько помещений, не поднимают пыли и пригодны для производства горячей технической воды. Кроме того, они позволяют экономить энергию при совмещении, например, с солнечными батареями, аккумуляционным баком и бойлером. Есть ряд важных компонентов, без которых невозможно беспроблемное функционирование системы: это расширительный бак, циркулярный насос, водяной контур с подачей и возвратом и предохранительные клапаны. В инсталляции с открытым расширительным баком для предотвращения попадания воздуха в систему бак должен быть размещен на 3 м выше наиболее высоко расположенного элемента системы.

В случае избыточного давления (например, при перебоях электричества) вода без проблем уйдет в открытый расширительный бак. Но как сделать, чтобы не поднимать его на такую высоту? Нужно, чтобы самым высоко расположенным элементом в системе был не радиатор, а сам термоприбор, для чего следует разделить контур на два пластинчатых теплообменника. Ряд пластин помещены в нем таким образом, что между ними образуются каналы, по которым попеременно циркулирует вода из первичного контура и из контура отопления. В системе с закрытым расширительным баком воздух не попадает в систему, поэтому бак может быть установлен на любой высоте. Вода при возникновении избыточного давления выводится из системы в ограниченное пространство закрытого расширительного бака.

Топка с закрытым расширительным баком уже имеет в своей конструкции змеевик и клапан безопасности, не позволяющий ей перегреваться. При срабатывании клапана холодная вода поступает в змеевик для дальнейшего снижения температуры».

Текст: Александр Рубин

Печь-камин с водяным контуром и теплообменником

Система отопления – это важная часть обустройства дома или дачи. Каждый владелец недвижимости желает при минимальных денежных затратах приобрести качественное отопительное оборудование. И это логично. В настоящее время существует большое разнообразие устройств обогрева, а сделать правильный выбор, выбрав качество по доступной цене, зачастую вызывает сложность. Поможет вам принять правильное решение данная статья, в которой пойдёт речь про популярную в последнее время печь-камин с водяным контуром отопления, оснащённую теплообменником.

Система отопления дома с печь-камином

Что такое каминопечь?

Печь-камин с водяным контуром отопления – это практичное и функциональное решение для обогрева дома или дачи. Приобретая это оборудование, вы получаете возможность не только уютного времяпровождения за наблюдением тления дров в камине, но и дополнительный источник тепла от печи.

Классические твердотопливные устройства обычно обогревают лишь помещения, в котором они находятся. В то время как печи-камины с водяным контуром в силах отопить всё жилище. Они могут функционировать в качестве основного источника выработки теплоэнергии. Внутри корпуса движется теплоноситель — вода, что подогревается при сгорании топлива. Устройство подключается к системе отопления.

Внешне печи-камины с теплообменником могут быть в разном дизайнерском решении. Можно выбрать вариант облицовочного материала, что будет лучше всего вписываться в интерьер помещения.

Конструкция печи-камина с водяным отоплением

Отопление и нагрев жидкости в данной конструкции осуществляется при помощи печи-камина. От каминопечи расходятся трубы и присоединяются к батареям.

Водяной контур выглядит как бак, в котором осуществляется процесс нагрева жидкости. При помощи специальной помпы циркуляции, горячая вода движется по трубам. В системе с естественной циркуляцией теплоносителя насос не требуется. Радиаторы в помещениях будут равномерно распределять тепло, и осуществлять тепловую отдачу в комнаты.

Устройство печь-камина

Конструкция каминопечи выполнена таким образом, что владельцу не требуется приобретать дополнительные устройства, чтобы обеспечить комфортный микроклимат в жилище в любое время года.

Достоинства и недостатки печи-камина с теплообменником

Печь-камин с водяным контуром отопления, как и любое обогревательное устройство, имеет индивидуальные особенности. Достоинства можно выделить следующие.

1. Экономичность. Каминопечи не потребуют много денег на электрическую энергию. При отсутствии циркуляционного насоса (автономная система) данные затраты и вовсе будут отсутствовать.
2. Интересный дизайн. Печь-камин с водяным контуром имеет приятное внешнее оформление, поэтому отлично впишется в любой интерьер.
3. Относительная дешевизна монтажа. Установка агрегата выйдет владельцу сравнительно недорого.
4. Компактность. Печь-камин с теплообменником отличается небольшими размерами, поэтому конструкцию можно монтировать практически в любом помещении.
5. Каминопечь может служить в качестве, как основного, так и дополнительного источника тепла.
6. Широкий выбор облицовочного материала каминных печей позволяет устройству прекрасно дополнить дизайнерское решение дома.
7. Печи-камины с водяным контуром позволяют пользоваться водой для личных бытовых целей.

Недостатки у каминопечи, как и у других теплогенераторов, имеются:

1. Важный параметр – коэффициент полезного действия. Контур отопления не в силах справиться с лютыми морозами, так как теплоотдачи печи-камина недостаточно. Из-за этого данные устройства специалисты не советуют устанавливать в тех климатических зонах, где зимы очень холодные. Однако не глядя на это, стоит сказать, что с применением каминопечи в качестве дополнительного источника отопления, будет достигаться экономия топлива около 40 %.
2. В качестве минуса также можно назвать недостаточную автоматизацию печей-каминов с водяным контуром. Для запуска системы требуется подготовить и разжечь огонь. Однако для многих это не является столь существенным недостатком.

Как выбрать печь-камин с водяным контуром отопления

Чтобы отопление на даче печью-камином с теплообменником радовало вас, а не доставляло лишних забот по обслуживанию устройства, стоит при выборе отопительного агрегата учесть некоторые нюансы:

1. Во-первых, нужно помнить про такую важную характеристику каминопечи, как мощность. Логично, что чем больше объём помещения, которое требуется обогреть, тем большей мощности необходим агрегат. Мощностные параметры печи-камина можно узнать из техпаспорта, там будут указаны общая и выходная тепломощность водяного теплообменника. Параметры тепловой мощности отражают номинальный объём энергии, что агрегат в силах отдавать при помощи теплового ИК-излучения, каналов теплоконвекции и стационарных отопительных систем. Мощность теплообменника – это важная часть общей мощности. Она отображает количество теплоэнергии, что поступает в батареи.
2. Во-вторых, нужно учесть габариты и вес печи-камина. Особенно эти параметры важны, если помещение, в котором будет стоять агрегат, небольшое по размерам и нарушается предел напряжённости на пол (также указывается в техническом удостоверении).
3. Выбор количества теплового носителя. Чтобы подключить тепловой обменник в системе отопления, стоит узнать про допустимые границы этого параметра. Количество теплоносителя включает объём всего трубопровода, в том числе батареи, зависит от длины системы и числа секций радиаторов. Объём секций можно узнать из техпаспорта, а объём труб не сложно вычислить самому, учитывая диаметр и общую длину.
4. Стоит обратить внимание на диаметр дымоходной трубы, это понадобится для выбора необходимых элементов дымохода. Хорошо, если вы будете производить покупку в одном специализированном магазине. Тогда консультанты помогут Вам с выбором необходимого размера дымоходной конструкции, и, в случае необходимости, предоставят все услуги по обслуживанию.
5. Дополнительные функции. Обратите внимание на наличие в каминопечи таких опций, как возможность готовки пищи, поддержка функции самоочищения стекла, функция холодной ручки и т.п.

Стоимость на печь-камин может быть разной, многое зависит от материала изготовления устройства и дополнительного его оснащения. Это может быть стальная или чугунная печь-камин с водяным контуром. Устройства из стали имеют цену намного ниже, однако срок эксплуатации у них не такой долгий. Чугунные печи-камины с водяным контуром требуют больше времени для нагрева и отлично сохраняют тепловую энергию, теплоотдача у них высокая.

Широкую известность печь-камин длительного горения с водяным контуром обрёл благодаря качеству и эффективной работе. Устройство легко монтируется, соединяет в своей конструкции преимущества камина и печи: небольшие размеры, возможность готовки пищи, прекрасные показатели тепловой отдачи, теплоёмкость при обогреве большого дома, полную экологичность и безопасность.

Выбирая печи-камины с теплообменником для дома или дачи можно обеспечить себя надёжным и долговечным источником полноценного обогрева.

Камин с теплообменником для дачи

Краткое содержание

Печи камины с теплообменником не столь популярны из-за ограничений в своем применении. Одна из особенностей, это отсутствие постоянной подачи топлива.

Этот недостаток особенно заметен в ночное время. Но в дневное время, такая печь камин просто незаменима, тем более что функциональность печи достаточно большая.

Кроме основной функции обогрева, можно наблюдать за горящим очагом, что придаст дополнительный уют с домашнюю атмосферу.

Каменная печь-камин с встроенным теплообменником

Теплообменник и принцип его работы

Устройство, которое может обмениваться энергией между двумя средами, не имея при этом собственного источника, называется теплообменником.

Отопление таким устройством происходит в обеспечении переноса тепловой энергии от источника до самого теплоносителя. Немаловажная роль отводится материалу, из которого изготавливается теплообменник. В основу его работы входят классические законы физики.

Чтобы избежать появления воздушных пузырьков, емкость должна быть заполнена до самого верха. Этот процесс начинают до момента протапливания, иначе система выйдет из строя. Жидкость подогревается и поднимается в верхнюю часть прибора, а в нижнюю часть поступает холодная вода.

Это позволяет обеспечить циркуляцию жидкости между теплообменником и устройством отопления, в результате чего температура устройства повышается.

При изготовлении данного прибора самостоятельно для дачи или загородного дома, не рекомендуется использовать трубы из пластика или металлопластика. Их использование запрещено при высоких температурах, так как при нагревании они выделяют канцерогены, которые вредны для здоровья человека.

Если говорить о повышении эффективности данного прибора, то она зависит от таких факторов:

• от разницы температур, чем она выше, тем больше будет энергии.
• От площади соприкосновения среды с устройством, чем больше его площадь, тем лучше.
• От теплопроводности материалов.

Схема подключения камина с водяным теплообменником в открытую систему отопления

Разновидности

Камин с теплообменником имеет несколько вариантов исполнения. Но основной критерий, по которым они разделяются это его расположение:

• Открытая система
• Закрытая система.

Отопление в открытой системе заключается в движении жидкости по змеевику, который располагается в открытой топке. Эта система предполагает использование специального расширительного бака, который обычно устанавливают на чердаке дома.

Отопление в закрытой системе происходит благодаря нагреву жидкости в топочном отделении. Достигая температуры в 90 градусов, вода принудительно перемещается в систему отопления, оборудованную водяным насосом.

Остывая, вода возвращается назад под определенным давлением. Эта система оборудована водяным баком мембранного типа.

Помимо этого, печи с водяным теплообменником различаются по конструктивным характеристикам:

1. Устройство внутреннего типа.
2. Устройство внешнего вида.

В устройстве внутреннего вида емкость для воды вставлена в топочный отдел печи камина, или змеевик.

Отопление с устройством внешнего вида характеризуется расположением емкости вокруг дымохода.

Из вышесказанного можно подвести итог, что выбор печи камина с водяным теплообменником нужно подбирать, основываясь на режим использования прибора и отопительную площадь дома или дачи.

Для небольшого помещения с непостоянным проживанием подойдет система внешнего вида. Если площадь дачи или дома достаточно велика, и проживаете вы там постоянно, то целесообразнее использовать устройство внутреннего типа которая оборудована принудительной циркуляцией жидкости.

Камин с теплообменником в Подмосковье

Чугунная печь

Чугунные печи имеют дополнительную теплопроводность, а также устойчивость к любым перепадам температур.

КПД такой печи, при условии закрытой топки равняется 80%. Срок эксплуатации достаточно большой, порядка 10 лет.

Камины печи с водяным теплообменником выполняются в двух вариантах:

• Во фронтальном.
• В угловом.

Кроме этого, они оборудуются стеклянной дверцей, которая предотвращает попадание углей и мусора в помещение.

Если такую печь камин оборудовать плитой, то, кроме обогрева, можно будет приготовить пищу. Ценовое предложение таких печей достаточно приемлемое, все зависит от использованного материала и набора функций.

Чугунная печь-камин

Модели печей каминов

На сегодняшний день отопление помещения может быть с использованием нескольких видов каминов с водяным теплообменником. Наиболее популярными считаются:

1. Печь камин «Викинг». Эти печи достаточно быстро прогревают помещение, в качестве отопления используются дрова или уголь. Если вы приверженец эффективности, то эта печь для вас.
2. Печь камин на пеллетах. В качестве топлива применяют пеллет, представляющий собой экологически чистый материал, изготавливаемый из отходов деревоперерабатывающей промышленности. Основное преимущество этого топлива, это цена и экологичность.
3. Камины-печи «Кедди». Они бывают двух вариантов:
   • Угловой.
   • Пристенный.

Угловой камин в комнате

К тому же дымоход и открытие дверок, может быть выполнено в нескольких вариантах. При установке не потребуется фундамента, а ,значит, и времени на нее уйдет гораздо меньше.

• Варочная печь с камином. Эта печь подходит практически всем из-за своей функциональности. На них можно варить еду и обогревать помещение.
• Печи-камины «Байкал». Эти печи подходят и для дачи, и для дома. Среди образцов можно выбрать камин на любой вкус, в том числе и по размеру. В качестве топлива используется дерево.

Печь камин с водяным устройством будет актуальна для большой площади.

Тепло равномерно распределяется по всем комнатам, и обогревает его как в ночное таки в дневное время.

Наиболее популярная печь камин с теплообменником германского, австрийского и итальянского производства. Но и другие производители, в своем производстве основываются на нормы германских компаний.

Cхема отопления дома печью-камином с водяным теплообменником

Расчет мощности

Любая из предложенных моделей отличается по мощности, от которой будет зависеть степень обогрева заданного помещения. Стандартными показателями являются:

Печь с водяным контуром, теплообменник печи установлен в дымоходе

• На 10 м2 потребуется 1 кВт, при высоте потолков не больше 2,8 метра.

Если ваша комната равна 60 м2, то печь должна иметь мощность 6 кВт.

Если выбранная модель обладает и другими функциями, то мощность рассчитывают исходя из таких данных:

• Для теплообменника нужно 10 кВт,
• Для конвекции — 4 кВт мощности,
• Для приготовления пищи — 1 кВт,
• Для отопления площади в 160 м2— 8 кВт.

Преимущества

Среди преимуществ можно отметить следующие показатели:

• Долговечность.
• Исключение перегрева металла и помещения.
• Тепло распределяется по всем комнатам, даже самым отдаленным.

При пользовании водяным теплообменником существуют некоторые ограничения, которые касаются размеров топки. Если дверка большая, более 1 м, то водяное устройство не применяется.

Правила эксплуатация

Основные правила эксплуатации заключаются в следующем:

• Трубы от теплообменника не закрепляют на неподвижные системы крепления на стенах помещения.
• При небольшой мощности использование больших теплообменников нецелесообразно.
• Вода не наливается в печь, когда она разогрелась до большой температуры.
• При уплотнении резьбы в местах соединения. Используется только уплотнитель с высокими показателями устойчивости к температурам.

Видео: Печь-камин с водяным отоплением

Камины печи с водяной рубашкой для обогрева всего дома

1. Печи с водяным контуром
2. Камины с водяной рубашкой
3. Работа камина с водяным контуром в открытой системе с котлом
4. Работа камина с водяным контуром в закрытой системе с котлом
5. Таблица водных каминов KRATKI и ABX
6. Фотогалерея каминов KRATKI и ABX с водяной рубашкой
7. Печи с водяным контуром в нашем салоне

Печь с водяным контуром от компании KRATKI

Дровяные камины являются одним из популярных источников тепла – важнейшего параметра комфортности жилья. Они просты в эксплуатации, красивы и безопасны, но чаще всего рассчитаны на обогрев одного помещения. Для отопления же всего дома должно использоваться дополнительное оборудование, например, система воздуховодов, либо водных радиаторов, но в последнем случае речь будет идти не об обычных каминах, а о каминах с водяным контуром или аква печах.

Печь камин с водяным контуром

Водяной печь камин с терморубашкой – это стальная камера с трубками теплообменника, по которым горячая вода идет в радиаторную систему отопления: открытого или закрытого типа. Такие печи могут использоваться в качестве основного, либо резервного источника тепла, в дополнении к уже существующему котлу. Они быстро прогревают помещения, имеют хорошую теплоотдачу, автономны и работают на дешевом древесном топливе. Использование такого оборудования позволяет значительно экономить на энергоресурсах и … счетах за отопление. Наконец, они очень декоративны, благодаря красивой каминной облицовке и широкоформатному окну, открывающему замечательный вид танцующих языков пламени. К относительным недостаткам можно отнести только то, что закладку дров для каминов с водяным контуром придется делать вручную.

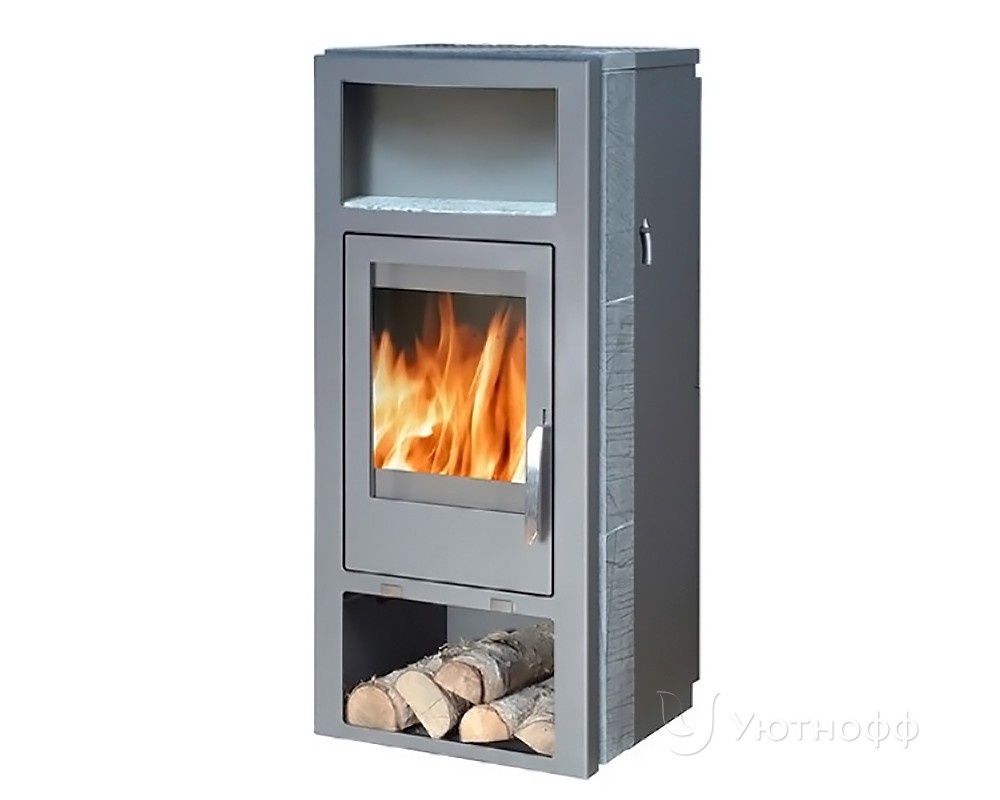

Аква печи компании ABX

Любая отопительная система с печью с водяным контуром, как открытая, так и закрытая, включает датчики температуры и циркуляционный насос. Разница заключается в модуле, отвечающем за аварийный режим работы, связанный с повышением температуры воды выше 95 градусов Цельсия. В открытой системе это будет расширительный бак, куда сбрасывается горячая вода, выходящая из него в виде пара, а в закрытой – охлаждающий контур, отключающий радиаторную систему и открывающий доступ холодной водопроводной воды в теплообменник. Такая нештатная ситуация может возникнуть при скачке тока и обесточивании насоса, когда вода перестает циркулировать в обменном контуре «печь – радиаторная система» и печь перегревается. При снижении температуры срабатывает датчик отключения из системы охлаждающего контура/расширительного бака, и топка с водяным контуром начинает работать в обычном режиме.

Камины с водяной рубашкой

Печи с водяной рубашкой (KRATKI) с вертикальным и боковыи открытием

Камины с водяной рубашкой имеют конструкцию, отличную от печей со змеевиком, в котором циркулирует горячая вода. Но их также можно использовать для подачи горячей воды в радиаторы системы отопления или ее производства для хозяйственных нужд. Корпус каминов с водяной рубашкой – двойной, заполненный водой, нагреваемой теплом раскаленной топки. Как правило, такие камины являются дополнением к существующему котельному оборудованию и оснащены охлаждающим контуром/расширительным баком и термостатическими клапанами для безопасной работы системы. Управление печью обычно осуществляется через синоптическую панель с индикацией основных параметров прибора и аварийного события (отключение электроэнергии и перегрев печи), при наступлении которого в схему включается генератор и клапан, открывающий модули расширительного бака, либо охлаждающего змеевика. При возобновлении сетевого питания работа системы возвращается в исходное рабочее состояние «котел – печь», когда котловое оборудование включается при падении температуры в теплоносителе и наоборот, находится в спящем режиме, пока работает дровяная печь. Такая схема работы системы отопления считается наиболее эффективной и позволяет пользователю экономить до 40% расходов на обогрев помещений.

Аква печи позволят экономить на счетах за отопление.

Одними из известных европейских производителей, выпускающих топки и камины с водяной рубашкой/водяным контуром, являются чешская компания АВХ и польская KRATKI. Они имеют разную мощность и облицовку, но неизменно отличное качество и высокую тепловую эффективность, благодаря наличию технологии двойного дожига. Дизайн этих отопительных приборов самый разнообразный: как современный, так и классический, облегчающий пользователю выбор наиболее подходящего варианта.

Печь К9 с водяным контуром от компании KRATKI

Работа камина с водяным контуром в открытой системе с котлом

Работа камина с водяным контуром в закрытой системе с котлом

Таблица водных каминов KRATKI и ABX

Наименование	Производитель	Мощность печи	Материал	Габариты	Особенности
Polar 10 Аква	ABX (Чехия)	11 кВт	Серая сталь	1235х650х513	Вторичный дожиг, дровник, система чистое стекло, подача воздуха извне, змеевик(для безопасности вод. контура)
Bavaria K	ABX (Чехия)	6,9 кВт	Сталь/чугун	1000х765х455	Прямой цоколь,кафель
KOZA K6 PW fi 130	KRATKI	7 кВт	Чугун	668х578х500	Зольник, дрова до 66,8 см, старинный дизайн
Iberia K	АВХ	12,4 кВт	Чугун	557х536х413	Кафельная облицовка, теплообменник на 6,9 кВт, объем отапливаемого помещения 104-248 куб. м

Фотогалерея каминов KRATKI и ABX с водяной рубашкой

Встроенная печь с водяным контуром от компании KRATKI

Печи с водяной рубашкой Helvetia и Marina (ABX)

Печи с водяной рубашкой серии Kaledonie (ABX)

Печи с водяной рубашкой Grunt и Stockholm (ABX)

Аква печи серии Iberia (ABX)

Водные печи серии Britania (ABX)

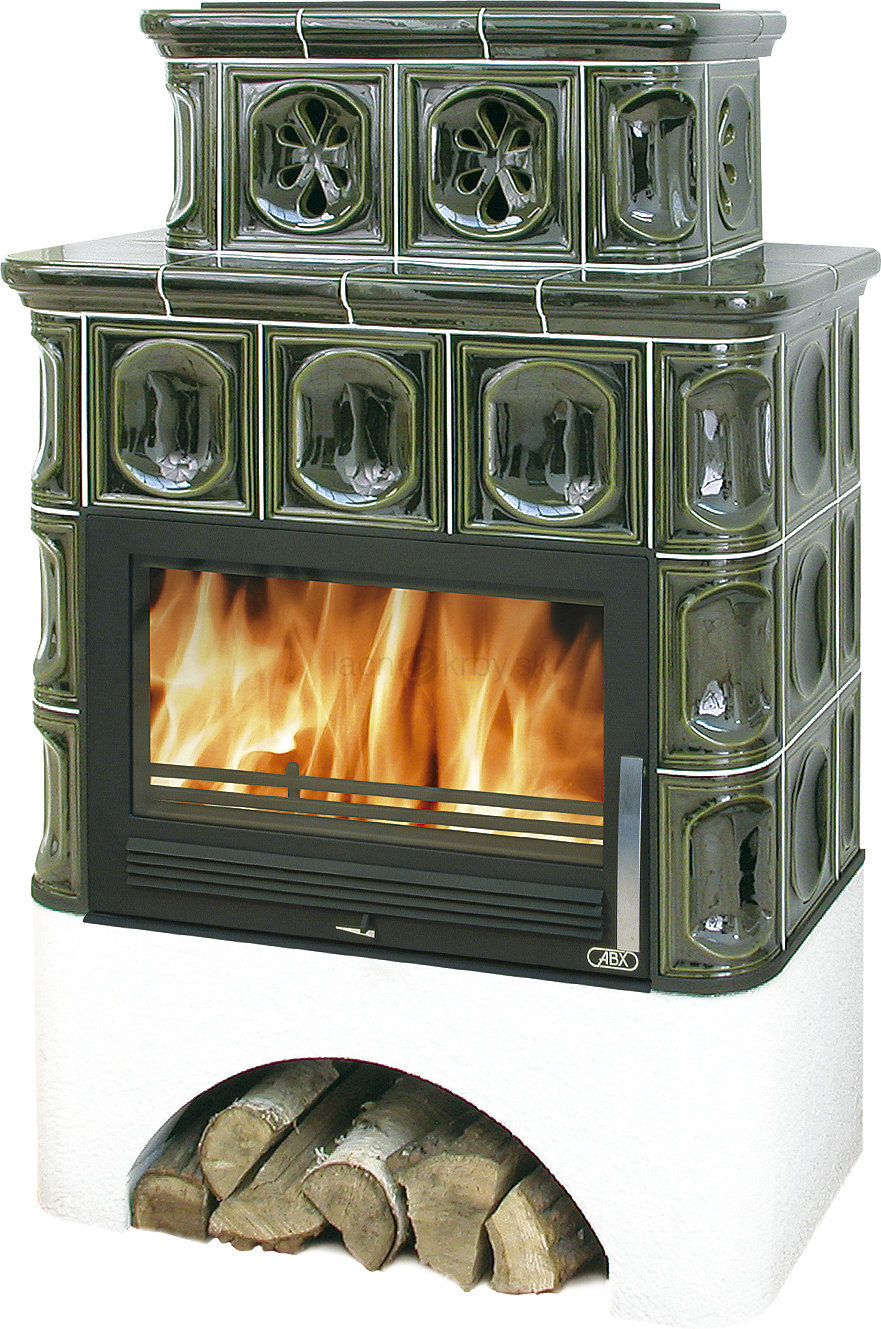

Печи камины с водяным контуром (АВХ)

КАЛИНА печь-камин с теплообменником | ТеплоДоступно.ру

Печь каменка банная Термофор Калина с теплообменником служит для получения пара и обогрева парной объемом до 30 м3. Встроенный в данную модель теплообменник позволяет подключить и эксплуатировать бак с горячей водой для помывки. Объемная каменка отлично прогревается. Стеклянная дверца позволяет любоваться игрой огня.

Модификация печи «Калина», отличающаяся наличием конвектора цвета «антрацит» со вставками из нержавеющей стали и оснащенная большим светопрозрачным экраном с рамкой цвета «антрацит». Модификация имеет встроенный теплообменник для нагрева воды в выносном баке.

• Большой светопрозрачный экран, расширяющийся топливный канал и широкий топливник позволяют комфортно наблюдать за пламенем с разных точек.
• Оригинальный лабиринтный газоход обеспечивает мощный скоростной нагрев парилки объемом до 30 м3 и качественный прогрев каменной закладки массой около 100 килограммов.
• Встроенный теплообменник позволяет нагревать воду в выносном баке, размещенном в смежном помещении.
• Благодаря применению жаростойкой высоколегированной нержавеющей стали стенки печи химически инертны и практически не подвержены окислению, что сводит к минимуму выжигание кислорода из воздуха.
• Вы можете купить печь любого цвета при условии, что она будет черной. Радикально черной.

Дровяная банная печь премиум-класса, королева печей «Термофор», отличающаяся красотой, силой и статью.

Она сочетает в себе мощную банную печь и большой красивый камин. Лабиринтный газоход обеспечивает мощный скоростной нагрев парилки объемом до 30 м3 и качественный прогрев каменной закладки массой около 100 кг.

Печь ориентирована на интенсивное парение и изготавливается только из жаростойкой стали. На все модификации печи «Калина» распространяется трехлетняя «Железная гарантия» на целостность металла и сварных швов топки.

Модель выпускается в двух вариантах дизайна: «антрацит с нержавеющими вставками» и НК (конвектор из полированной нержавейки). Она комплектуется максимально большим светопрозрачным экраном с диагональю 54 см, который оснащен рамкой из нержавеющей стали или выполненной в дизайне «антрацит».

Также предусмотрена модификация с встроенным теплообменником для нагрева воды в выносном баке.

«Калина Inox» идеально подходит для любителей попариться дружной компанией. В большей степени ориентирована на режим финской сауны с повышенной температурой воздуха и пониженной влажностью.

Печь камин с теплообменником MBS Thermo Vesta Bordo

Печь камин с теплообменником, тепловая мощность 11 кВт, объем помещения 150 куб.м, диаметр дымохода 120 мм, дверца топки с жаропрочным стеклом, вес 95 кг, размеры ШхГхВ 455×440х890 мм.

Печь камин с теплообменником MBS Thermo Vesta Bordo – предназначена для обогрева средних помещений загородного дома или дачи. Модель должна быть обязательно подключена с системе водяного отопления. Печь относится к типу каркасных выполнена из высококачественной кованой стали и чугуна. Эмалированные стенки придают печи современный глянцевый вид. Большое термостойкое стекло в дверце топки позволит наслаждаться горящим огнем.

• Регулятор первичной подачи воздуха позволяет выбрать требуемый режим горения: интенсивный или длительный. Печь имеет сложную систему воздушного потока. Регулировка подачи воздуха осуществляется за счет вращающейся клапана заслонки на дверце зольного ящика. Также регулирование притока воздуха можно путем поворачиванием кнопки регулятора, связанной с терморегулятором. Также можно подсоединить автоматический терморегулятор.
• Основные элементы печи выполнены из чугуна: зольник и ручка зольника, колосник, печная дверца с ручкой и верхняя панель. Все чугунные элементы покрыты матовой термостойкой краской.
• Чугунная верхняя поверхность не имеет варочной панели, так как топка оснащена пламегасителем, но отлично подходит для подогрева еды.
• Чугунная топка футерована плитами из вермикулита. Печная дверца из чугуна имеет жаропрочное панорамное стекло SCHOTT ROBAX производства Германии. Замок и уплотнительный безасбестовый шнур в МБС Сербия обеспечивают герметичное закрывание дверцы.
• Встроенный теплообменник из круглых и прямоугольных труб позволяет подключиться к системе водяного отопления, увеличив КПД. Составная часть системы – это термопереключатель, который автоматически включается в случае перегрева, но он не входит в комплект поставки.
• Колосниковая решетка из чугуна подвижная, т.е. имеет механизм для встряхивания золы.
• Ящик для золы спрятан за герметичной чугунной дверцей.
• Цвет печи: бордовый.
• Дымоход диаметром 120 мм. Выход вертикальный, без шибера. Патрубок дымохода крепится двумя болтами и располагается почти посередине верхней крышки печи-камина.

Дровяная каминная вставка на заказ

Нет ничего лучше, чем улучшить обогрев вашего камина. Услуги по установке каминных топок на сайте hastyheat.com – это действительно опыт Cadillac.

Сначала мы будем работать с вами, чтобы получить точные размеры и изображения вашего камина и очага. Затем мы посоветуем вам, что мы можем сделать, чтобы подобрать и интегрировать вашу индивидуально подогнанную вставку в характеристики вашего камина. Наша вставка не требует дорогостоящей переоблицовки дымохода, если дымоход уже исправен и полностью исправен.Они просто вставляются на место, запечатываются, а затем прикрепляются. Их можно легко снять или переустановить по мере необходимости для обслуживания камина двумя мужчинами (обычно они весят около 300 # в собранном виде).

Эта кастомная вставка для камина включает в себя все навороты, такие как вентилятор с регулируемой скоростью, автоматический термостат, управление золой, встроенную решетку, массивный теплообменник с большой площадью поверхности, двойные вентиляторы высокой мощности 110 CFM, заслонки управления воздухом для горения, Full Fireback; все с самым большим видом и минимальной границей, чтобы сохранить привлекательность вашего очага.

Мы хотим поговорить о каминном стекле, которое мы используем, оно просто потрясающее. На самом деле это вовсе не стекло, а полупрозрачная плитка, выдерживающая 1400 F без трещин. На самом деле у нас есть видеоролики на YouTube, где мы взяли образец этого стекла, которое нагревали его в куче горячих углей, и несколько раз опускали его в кастрюлю с холодной водой. Мы гордимся тем, что предлагаем этот материал высочайшего качества для наших продуктов, который соответствует остальным качественным компонентам, объединяясь с нашим квалифицированным мастерством, чтобы принести вашей семье многолетнее тепло и эффективность.

Изготовленная на заказ каминная вставка Каминная решетка Нагреватель для печи Теплообменник Шнур нагревателя Стеллаж для дров Корзина для древесных гранул Поднос для золы

Каминная вставка с системой контроля золы Наша индивидуально установленная вставка для камина Печь / теплообменник / трубчатый нагнетатель, с: системой контроля золы, контролируемым термостатом Вентиляторы с регулируемой скоростью и стеклянные двери. Они подгоняются под размер вашего камина в пределах 1 дюйма за фиксированную плату. До 1000 квадратных дюймов отверстия камина. (1 доллар / квадратная терка)

Типичное время производства составляет два месяца из-за времени, необходимого для заказа и получения листы печного стекла нестандартного размера, которые мы будем использовать на вашей вставке.Как только краска высохнет, мы уведомим вас и отправим на грузовике LTL за 1 неделю до вашей двери.

Смотрите видеоролики об этих вставках CFI, изготовленных по индивидуальному заказу, на YouTube-канале Hasty Heat.

Самые элегантные, хорошо продуманные, настраиваемые и функциональные теплообменники по самой разумной цене. Превратите свой камин в печь с идеальным сочетанием приятной для глаз формы и функциональности. Эти высококачественные теплообменники с решетчатой ​​решеткой для камина рассчитаны на длительный срок службы.

Когда вы используете один из наших решетчатых теплообменников в своем камине, вы сэкономите на расходах на отопление и на количестве дров.С помощью одного из них вы можете извлечь больший процент тепла, которое теряется и идет вверх по дымоходу. Наши теплообменники спроектированы с максимальной площадью поверхности, позволяющей улавливать и передавать в ваш дом самый высокий процент тепла в БТЕ, генерируемого вашим огнем.

Объем продаж и положительные отзывы говорят сами за себя!
Вся наша продукция изготавливается из полностью сварной без покрытия, не оцинкованной конструкционной углеродистой промышленной стали, а также из электрических компонентов, сертифицированных UL.

В нашем магазине мы используем 100% возобновляемую ветровую и гидроэлектроэнергию, и, когда это возможно, мы используем переработанную и переработанную сталь.

Вот как это работает:

В нашей полностью стальной конструкции используются несколько толстостенных труб идеального размера для максимальной площади поверхности теплообменника, превосходного объема воздушного потока, минимального прожига и максимального объема зоны сгорания. Трубки свариваются друг с другом, образуя канал, наполненный прохладным домашним воздухом. Затем трубки нагревают воздух, проходя через них.Затем горячий воздух быстро вдувается обратно в ваш дом. Это добавляет теплопроводность от раскаленных углей и конвекцию от пламени, нагревание до лучистого тепла камина, восстановление в противном случае потерянной энергии или БТЕ от тлеющих углей и пламени вашего костра.

Клиенты наблюдали, как тепло, создаваемое этими теплообменниками, может распространяться в соседние комнаты в вашем доме. Заказчик прислал нам большое спасибо, когда наша решетка предотвратила замерзание его труб при -20 погодных условиях, когда его газовая печь сломалась, а деталь не была доставлена ​​более чем через неделю.

Они служат для повышения комфорта всего вашего дома, экономии количества сжигаемой древесины и почти исключают необходимость в других дорогостоящих методах управления микроклиматом, таких как электрические обогреватели, тепловые насосы, кукурузные печи или печи на гранулах, а также масло для центрального кондиционирования или газовые печи.

LTL Доставка грузовых грузов до дверей включена в цену.

Нагреватель каминных решеток | Каминный теплообменник

Обогреватели для камина

– это теплообменники, которые устанавливаются на полу вашего камина и были разработаны для увеличения конвекционного тепла, производимого вашим камином.Нагреватель камина втягивает холодный воздух из вашего жилого помещения, циркулирует по горячим трубам, а затем выталкивает нагретый воздух обратно в вашу комнату.

В комплекте с каминным нагревателем: 2-скоростной двигатель, который откачивает до 100 000 БТЕ.

Как работает каминный обогреватель?

• Это закрытая и полностью закрытая система, предотвращающая попадание дыма в ваше жилое пространство.
• Трубы служат решеткой для камина
• Нагреватель камина с воздуходувкой подходит для каминов шириной более 28 дюймов.
• Просто разведите огонь на стальных трубах, которые будут нагревать проходящий через них воздух.

Инструкция по установке каминного теплообменника

Обогреватель камина включает

• 2-скоростной двигатель
• Шнур питания 7 футов
• Инструкции по установке
• 5 лет гарантии производителя

Характеристики продукции

• Размеры в дюймах: (FH5 – 5 трубок) Блок нагревателя и нагнетателя Ш: 27 3/4 x Только нагреватель Ш: 18 1/8 x В: 20 x Г: 17 1/2
• Размеры в дюймах: (FH6 – 6 трубок) Блок нагревателя и нагнетателя Ш: 31 1/2 x Только нагреватель Ш: 22 x В: 20 x Г: 17 1/2
• Размеры в дюймах: (FH7 – 7 трубок) Блок нагрева и нагнетания Ш: 35 1/2 x Только нагреватель Ш: 25 7/8 x В: 20 x Г: 17 1/2
• Размеры в дюймах: (FH8 – 8 трубок) Блок нагревателя и нагнетателя Ш: 39 1/4 x Только нагреватель Ш: 29 3/4 x В: 20 x Г: 17 1/2
• Размеры в дюймах: (FH9 – 9 трубок) Блок нагрева и нагнетания Ш: 43 1/8 x Только нагреватель Ш: 33 5/8 x В: 20 x Г: 17 1/2
• Размеры в дюймах: (Fh20 – 10 трубок) Блок нагревателя и нагнетателя Ш: 47 x Только нагреватель Ш: 37 1/2 x В: 20 x Г: 17 1/2
• Изготовлен из стали и алюминия

Преимущества продукта

• увеличить КПД вашего камина до 500%
• Увеличьте нагревательный потенциал вашей каминной топки с помощью этого каминного обогревателя High Airflow.Индивидуальные результаты могут отличаться.
• Выдерживает высокие температуры
• Примечание: Минимальная глубина камина составляет 17 1/2 дюйма для этого каменки.
• Внимание: этот обогреватель не рекомендуется использовать со стеклянными каминными дверями.

Подходит ли он к вашему камину? Измерьте ширину камина спереди и сзади, а также глубину, чтобы определить, какая модель подойдет лучше всего. Размеры камина должны быть только больше, чем размеры каменки для работы.Нагреватель для камина FH5 подходит для любой каминной терки шириной более 18 1/2 дюймов, глубиной 17 1/2 дюймов и высотой 20 дюймов.

Эти нагреватели камина произведены в США.

Теплообменник для каменного камина | Домашняя страница форумов Hearth.com

Недавно у меня была дешевая каминная топка, сделанная своими руками, созданная с помощью местного магазина глушителей (общая стоимость = 47 долларов, включая вентилятор). Они согнули десятифутовую выхлопную трубу диаметром 2,5 дюйма, чтобы врезаться в заднюю часть моего камина, а затем обратно.Я купил 4-дюймовый канальный вентилятор с производительностью 100 кубических футов в минуту и ​​адаптер для их подключения. Я знаю, что вентилятор не производит 100 кубических футов в минуту, может быть, 50-60% из-за разницы в площади поперечного сечения. Несмотря на это, я невероятно разочарован кажущимся минимальным влиянием на обогрев помещения и температуру воздуха, выходящего из трубы.

Кто-нибудь еще создал теплообменник для камина своими руками, который заметно повысил температуру в помещении? Днем я закрываю дверь сзади спальни, поэтому я пытаюсь отапливать около 800-1000 квадратных футов.Моя текущая установка при температуре 20-30 градусов на улице может поддерживать температуру внутри после того, как газовая печь доведет дом до комфортной температуры, поэтому полезно держать печь выключенной весь день, но как только температура начинает опускаться ниже подростки, я снова начинаю возвращаться назад. Не похоже, что существует большая разница между теплопроизводительностью с теплообменником или без него.

Одна из главных вещей, которая меня сбивает с толку, это то, как огонь горит где-то между 1200-1500 градусами, а окружающая среда внутри камина, где изгибается труба, составляет около 1000 градусов, но воздух, выходящий из трубы, теплый, но не почти так жарко, как я ожидал.Что еще меня удивило, так это то, что если я увеличил поток воздуха через трубку (обратный шланг подключился к шопваку и продул), выходная температура была такой же, несмотря на кажущееся увеличение потока воздуха в 3-5 раз. Это говорит мне о том, что количество тепла, выделяемого из трубы, ограничено воздушным потоком, по крайней мере, при текущих расходах. Труба на выходе, даже снаружи камина, настолько горячая, что при прикосновении к ней можно обжечься. Мой главный вопрос: почему воздух не выходит горячее? Как воздух, выходящий из трубы, которая проходит через среду 1000, не обжигает мою руку, когда я кладу туда, где воздух сразу выходит?

Одна мысль, которая у меня возникла, – это иметь несколько труб меньшего размера, может быть, два дюйма, пропущенных таким же образом и подключенных к вентилятору с производительностью 200 или более куб.Это позволит большему количеству воздуха контактировать с металлом и увеличить поток.

Я получаю дрова бесплатно, так что да, я знаю, что это не самый эффективный способ обогрева моего дома, но даже 15% эффективность при нулевых затратах превосходит эффективность 85% при затратах. Кроме того, я собираюсь прожить здесь всего 3-4 года, так что вставлять вставку и вкладыш в дымоход не стоит, так как это никогда не окупится, в лучшем случае я могу окупиться (с таким же успехом можно просто провернуть газовый термостат).

Нагреватель для каменного камина – 5 трубок

Оно работает

Я покупаю агрегат и воздуходувку, опасаясь, насколько хорошо они будут работать.Он прибыл через несколько недель после размещения заказа и был хорошо упакован, и по большей части его было легко настроить и установить, примерно через 30-45 минут на то, чтобы запечатать пробирки. Хотя для того, чтобы выровнять трубки с вентилятором, пришлось немного повозиться. В первую ночь, когда я использовал устройство, у меня был обогреватель, и я заметил, что в комнате было тепло и комфортно. На следующую ночь, когда температура упала до 30 градусов, я решил выключить тепло, чтобы посмотреть, сколько тепла действительно обеспечивает установка. Что ж, все, что я могу сказать, это то, что я был приятно удивлен тем, насколько тепло было в комнате и даже в остальном доме.Дело было не только в том, что в комнате было тепло, но и в приятном мягком успокаивающем тепле. Я действительно заметил работу, которую он выполнял, когда пожар погас и в доме стало очень холодно. Прибору потребуется некоторое время, чтобы нагреть область, но он демонстративно выполняет свою работу, как указано в рекламе. Я определенно рекомендую этот продукт.

Каминный блок

Отличный продукт, и он хорошо работает без воздуходувки.Я заметил, что после того, как вокруг трубок образовался хороший слой углей, горячий воздух буквально влетел в комнату из-за тепловой конвекции, и все это, и мы сжигаем в камине примерно половину того количества дров. Ваш продукт определенно оправдывает мои ожидания.

обзор продукта

Мы использовали этот предмет только один раз, но он отлично работает! Действительно нагревает нашу большую комнату.

5-трубный камин конвекционный обогреватель

Ответ по телефону был быстрым, вежливым и хорошо осведомленным. Доставка была быстрой, упаковка продукта надежна и компактна, а инструкции по сборке продукта просты. Продукт функционировал так, как рекламируется, т.е.е. Отсутствие дыма в обогреваемой комнате и эффективное нагревание комнаты с высокими потолками 20 x 26 в течение двадцати минут после запуска. Работа с потолочным вентилятором сокращает время обогрева помещения вдвое. Компания и продукт очень рекомендуются.

Рассмотрение

Этот продукт существенно изменил количество дров, которое мне нужно сжигать для обогрева дома.Также очень легко убрать золу из-под нее (просто переверните ее), чтобы оставалось хорошее место для хорошего слоя углей. Я очень доволен им и рекомендую его всем, кто хочет больше тепла от своего камина.

Каменные трубы для каминов

При таких высоких ценах на нефть я искал более дешевый способ обогреть свой дом.Я был приятно удивлен, что продукт работает. Хотел бы я получить еще несколько трубок, так как мой камин очень большой. Очень доволен этим продуктом. Ежедневно противостоял пылающим пожарам. Когда эти трубки загорятся, одеяло не понадобится.

Каминный вентилятор 5 трубок

Что я могу сказать.Без сюрпризов, быстрая доставка.

Повысьте эффективность отопления!

Поднимается тепло. Имеет смысл направить воздух над пламенем в комнату. Больше тепла, без дыма. Как раз то, что мне было нужно. Отлично работает без вентилятора (при отключении питания).С ним работает даже лучше.

Каминный теплообменник

Мне пришлось заменить существующий теплообменник, который я сгорел после многих лет очень горячих пожаров. Я искал в Интернете почти месяц, пока не наткнулся на Woodland Direct.Понравилась гарантия, точные размеры и то, что сделано в США. Обменник прибыл на день раньше и был введен в эксплуатацию из-за холодной погоды в Нью-Джерси. У меня был вопрос относительно одной из трубок на u it, и обслуживание клиентов было отличным, когда мне позвонили. Я очень рекомендую это устройство. Заказывал агрегат без вентилятора.

Каминный теплообменник

Мне пришлось заменить существующий теплообменник, который я сгорел после многих лет очень горячих пожаров.Я искал в Интернете почти месяц, пока не наткнулся на Woodland Direct. Понравилась гарантия, точные размеры и то, что сделано в США. Обменник прибыл на день раньше и был введен в эксплуатацию из-за холодной погоды в Нью-Джерси. У меня был вопрос относительно одной из трубок на устройстве, и служба поддержки клиентов была отличной, когда мне позвонили. Я очень рекомендую это устройство. Заказывал агрегат без вентилятора.

Нагреватель для каменной кладки – 5 трубок

Помещается в камин с свободным местом.Каждую ночь у меня огонь. Моя комната нагревается намного быстрее, так как тепло выдувает верхние части трубок. В горящий огонь очень легко подлить дрова. Я бы рекомендовал этот продукт всем.

УДИВИТЕЛЬНЫЙ НАГРЕВАТЕЛЬ !!

В течение нескольких лет я пытался узнать, как максимально использовать свой камин.Живя в Калифорнии, камин не является необходимостью, и мы не часто используем его, но было бы неплохо, если бы он действительно обогревал комнату, а не только непосредственное пространство перед огнем. Фактически, до того, как поставить обогреватель, в комнате действительно стало холоднее при использовании камина. Я был поражен тем, сколько тепла выходит из этого обогревателя в нашу большую большую комнату, и хотя я думал, что в конце концов смогу купить вентилятор, я не думаю, что мне это понадобится. Мне очень нравится этот обогреватель и тепло, которое от него исходит.При ее использовании мне не нужно запускать печь. Нет дыма, и я использую «топки» вместо дров. Прекрасное дополнение для калифорнийского камина !!

Рассмотрение

Я использовал решетку нагревателя всего несколько раз, но пока я очень доволен покупкой.Прежде всего, продукт был упакован в единую коробку, поэтому мне не пришлось его собирать, и это было здорово. Я не купил воздуходувку с электроприводом, потому что не хотел, чтобы у моего очага был вид коробки и шнура, а также я не хотел, чтобы шум мешал атмосфере красивого огня. Я считаю, что без него обогреватель излучает приличное количество тепла. Не было проблем с попаданием дыма в мой дом, и огонь красиво горит на решетке. Решетка легкая и легко снимается для очистки.

Нагреватель и воздуходувка

Я бы рекомендовал 100%.

Воздуходувка – единственная слабость

В целом, я очень впечатлен качеством изготовления этого продукта, однако нагнетатель мог бы работать на одну более высокую скорость сильнее, чтобы воздух лучше проходил через комнату, особенно когда вы впервые пытаетесь согреть комнату.

5-трубная решетка для камина

Раньше у меня были каминные решетки Cardinal FireBird, пока я не мог их найти. Это единственная причина, по которой я перестал пользоваться продуктом. После этого я использовал каминную решетку EcoFire.Нам понравился этот продукт, хотя он был намного дороже, чем решетка Cardinal FireBird. Когда она изнашивалась, я вернулся, чтобы купить замену, и не смог найти, где ее заказать, поэтому я поискал трубчатую решетку для камина и наткнулся на эту от Woodland Direct. По конструкции она очень похожа на решетку Cardinal FireBird, которую я использовал, хотя она сделана из гораздо более тяжелых материалов и больше по размеру. То, что он сделан из более тяжелых материалов, устраняет один из недостатков каминных решеток Cardinal FireBird, которые я использовал.Эти решетки Cardinal FireBird редко выдерживали весь сезон, прежде чем лампы приходили в негодность до такой степени, что их больше нельзя было использовать. Я ожидаю, что из более тяжелых материалов, из которых сделан этот продукт, он прослужит намного дольше. Мне удалось использовать эту решетку Woodland Direct только около месяца в сезон горения. Мы используем решетку без насадки для воздуходувки, и мы обнаружили, что она очень эффективно отводит тепло от огня в комнату. Мы заметили, что наши костры казались дымными, но я действительно не знаю, почему это так.Одна особенность, которую я хотел бы иметь в продукте, – это сетка прямо под трубами для улавливания углей, чтобы горячие угли лежали на трубках, а не падали на пол камина. Я думаю, что из-за этого решетки будут бросать в комнату еще больше тепла. Это было особенностью конструкции решетки Cardinal Fireplace, которую я использовал. Мы довольны трубчатой ​​решеткой Woodland Direct 5.

топка

огонь мог бы быть больше, что позволило бы развести большие костры, но время увеличилось бы.

Хороший продукт

Этот каминный обогреватель, кажется, нам подходит. Он сделан хорошо и, кажется, увеличивает эффективность нашего камина примерно на 30%. Настоящее испытание наступит, когда этой зимой сядет снег.Я соединил это устройство с тяжелым железным камином, чтобы еще больше стимулировать выработку энергии, и они, похоже, хорошо работают вместе.

5 трубка для кладки камина

Это помогает получить больше тепла в комнате, но не так сильно, как мне нужно.Я просто не могу позволить себе воздуходувку. Он расположен слишком низко в моем камине, и мне пришлось положить огнеупорные кирпичи под ножки, чтобы получить больше сквозняка. Я до сих пор не знаю, что делает кусок металла поперек трубы. Также мне пришлось купить экран под него, потому что мой стартер и растопка просто упали через большие промежутки между трубами. Имея ограниченный доход, я должен был копить деньги на газовую плиту. Я надеялся на 500 раз больше тепла.

5-трубный нагреватель решетки

Легко собрать, хорошо работает.Некоторые люверсы в верхней части решетки могут выпадать, их следует улучшить. Тепло лучше, чем любая обычная решетка без трубок, но жаль, что я не заказал бы вентилятор, даже если бы женщины-обитательницы могли возразить.

Очень счастлив

Я рассматривал несколько разных стилей теплообменников и остановился на 5-трубном.Это произошло раньше, чем ожидалось. Очень крепко сложен. Я не получил воздуходувку из-за бюджета, хотелось бы. Он действительно излучает больше тепла в комнату, но хотелось бы еще БОЛЬШЕ. Я сам смогу сделать воздуходувку из вещей, которые есть в моей мастерской. Единственная проблема заключалась в том, что ножки были слишком короткими, ИМХО – подложить под них бумагу для запуска было болью; также для очистки от золы. Я сдвинул 3-дюймовые оцинкованные сегменты трубы на каждую опору, и она отлично работает. Также легко снимается, когда мне нужно убрать золу.В целом очень доволен нашей покупкой.

Рассмотрение

Хорошо сложенный и прочный. Работает отлично. Хотелось бы, чтобы подставки для ног были немного выше.

Нагнетатель для каменного камина

Воздуходувка работала бы нормально, если бы мои трубы не были достаточно высокими.Я мог только положить две деревянные палки между дном и верхом труб.

Изделие (идеально подходят трубы и соединительная коробка). Однако черный шланг слишком короткий и недостаточно изучен (вмятины слишком легко).Когда я позвонил и попросил купить 4-футовый кусок черной трубки, представитель службы поддержки сказал, что это примерно 100 долларов !!!!! за кусок гибкой трубки длиной 4 фута … давай … Я только что потратил на вас более 600 долларов! Они посоветовали мне пойти в магазин автозапчастей и купить 4-футовую гибкую трубку для выхлопа автомобиля, и я мог бы купить ее дешевле …. Я сделал … 20 долларов … это было намного дешевле …. но недостаточно гибкое . Если они могут продать 4-футовый кусок трубы, который намного стабильнее / прочнее / лучшего качества … почему вы не можете, ребята? Похоже, мне нужно будет сделать что-нибудь на заказ.Также предложение …. к черному ящику, который устанавливается над трубкой, добавьте соединитель под углом 45 градусов, к которому вы можете прикрепить часть трубки (для выхода из камина) … затем еще один соединитель под углом 45 градусов (для соединения к трубе, выходящей из камина), которая приведет к воздуходувке. Трубка, которую вы поставляете, изгибается, вмятина, очень, очень легко режет ее на воздушном потоке. С 4-футовой трубкой я мог бы разместить воздуходувку подальше от очага и позади кресла, чтобы при высоких настройках вентилятора он не был таким шумным.Только мои 2 цента стоят. Вы всегда можете улучшить свой продукт. Спасибо, Джон Баркли, Troutman, Северная Каролина

5-трубный обогреватель камина

Я думаю, что причина, по которой этот обогреватель не работает для меня, заключается в том, что верхняя часть находится примерно в 10 дюймах от верхней части моего камина, поэтому без насадки для воздуходувки небольшое количество тепла, которое исходит из верхней части труб, просто возвращается. вверх по дымоходу.

обогрев

теплоотдача на трубках 300-500 градусов, но КПД в помещении невысокий. Размер комнаты 11×16 восемь футов потолка. Воздуходувка работает хорошо. Однако примерно через 20 минут температура в помещении поднялась примерно на 5 градусов, так же как и на моей старой стандартной решетке.Так что я потратил 600 долларов, чтобы не менять тепловую мощность. Пожалуйста, порекомендуйте.

Обогреватель камина

Этот продукт будет выделять больше тепла, чем обычная каминная решетка, как только будет создан хороший слой углей, но если вы потянете ее достаточно далеко вперед в отверстие камина для эффективной теплоотдачи, он будет выделять дым в комнату.Устройство подходит для периодического использования, но если вы ищете надежный ежедневный источник тепла на дровах, купите дровяную печь.

каменная печь для камина

Нагреватель, конечно, увеличивает нагрев. С передней вертикальной опорой тяжело нагружать, и она немного задымилась, хотя мы поставили ее подальше в камин.При размещении в соответствии с указаниями, в комнате было довольно много дыма. Одна из заглушек оторвалась, но ее можно было вставить обратно. Поскольку он сохраняет тепло в комнате, мы продолжим его использовать.

Нагреватель для каменной кладки – 5 трубок

Очень доволен этим обогревателем.Можно использовать вентилятор, но кто-нибудь делает “неэлектрические”, так не думал. Во всяком случае, все еще доволен вашим продуктом. Спасибо. Эллен

Некоторое улучшение

Этот обогреватель не работает так хорошо, как я надеялся. После четырех часов горения он начинает вырабатывать достаточно тепла, чтобы поднять температуру в помещении примерно на 5-6 градусов по Фаренгейту выше, чем установлен домашний термостат (при установке на 60 градусов по Фаренгейту огонь начался в 9:30, температура, наконец, составила 66 на 1. : 30/2 часа, наружная температура через 20 секунд).В первые несколько часов разница составляет всего 2 градуса. У нас нет воздуходувки. Размер комнаты примерно 20 x 25. У нас есть двери в проеме камина, поэтому воздухозаборные трубы обращены к дверной коробке с промежутком в два дюйма между ними. Экраны блокируют большую часть тепла, поэтому мы должны оставить их открытыми, если в комнате нет присмотра. При закрытых экранах температура падает примерно на два градуса. Если бы мы купили воздуходувку, было бы сложно установить гибкую трубку, соединяющую обогреватель с нагнетателем, из-за стеклянных дверок и экрана.В демонстрации для установки показан только открытый камин.

Обзор каменки

Я был немного разочарован качеством конструкции и материалов для предмета стоимостью 300 долларов. Труба, использованная для строительства, похоже, представляет собой выхлопную трубу автомобиля.Я все равно решил попробовать. Я не покупал дополнительный вентилятор, и без него не будет достаточного увеличения тепловой мощности, чтобы заметить разницу. Я считаю, что с воздуходувкой это сработает, поэтому мой совет всем, кто рассматривает этот продукт, – купить также воздуходувку или вообще не покупать эту вещь. Он просто не работает сам по себе.

обзор – каминный обогреватель 5 труб

Я купил продукт без насадки для воздуходувки, думая, что он будет столь же эффективным, как и продукция марки Firebird, которую я использовал много лет назад.Это определенно не так эффективно и почти не нагревает комнату. Я знаю кого-то, у кого есть ваш продукт с присоединенным вентилятором, но он посчитал его некрасивым и слишком шумным. Края на металлической пластине, которую нужно было перевернуть и снова прикрепить к верхней части устройства, были настолько острыми, что мне пришлось завернуть ее в полотенце и отнести в цех металлообработки и сгладить края. вниз, чтобы избежать серьезных травм. Я не буду никому рекомендовать этот продукт.

производительность каминного обогревателя

Я был разочарован количеством тепла, выделяемого продуктом. Заявление об эффективности на 500% выше, чем у обычного камина, кажется преувеличением. Возможно, будет лучше, если вы купите насадку для электрического вентилятора.Я бы не рекомендовал этот продукт.

5-трубный каменный обогреватель

Я недавно установил этот аппарат в нашей семейной каюте. Я должен сказать, что тепловыделение меня очень разочаровало. Я не покупал воздуходувку, и оказалось, что без нее эта установка неэффективна.Из трубок поступает мало заметный конвекционный воздушный поток. Кажется, что небольшой поток снова всасывается в дымоход. Я не рекомендую использовать его без воздуходувки. Тем не менее, воздуходувка довольно дорогая.

5-трубный каменный обогреватель

Не работает, как я надеялся.Зазор трубки слишком мал для нормального потока воздуха, когда горящий пепел опускается ниже, и я действительно не чувствую разницы в потоке воздуха обогревателя, поступающего в комнату. Слишком много дыма из-за ограниченного потока воздуха под решеткой. Возможно, мне следовало бы также купить воздуходувку, но в заявленных спецификациях будет работать без нагнетателя. Не удовлетворился и вернулся к старой решетке, пока не нашел другой продукт.

Отопление камином

Доставка была правильной, а установка проста.Эффективность не так хороша, как ее рекламировали; даже я не удовлетворен тем, что обогреватель вызывает дым в комнате, чего не бывает без обогревателя.

Настройка нагревателя с пятью горелками

Пяти трубчатые горелки не предназначены для газовых стартерных каминов.Пришлось добавить 2 дюйма, чтобы очистить газовый стартер. Двухскоростной нагнетатель неэффективен. Пришлось заменить на вентилятор с более высокой частотой вращения, чтобы подавать горячий воздух в общую комнату и другие части двухэтажного дома. Из-за того объема дополнительной работы, которую я должен был сделать, я мог бы построить весь проект, что приводит к моей отрицательной оценке.

НЕ как описано

Я откровенно недоволен своей покупкой.Я прочитал много обзоров об этом и был взволнован, когда попытался немного «отключиться от сети», используя камин, чтобы обогреть мой дом. Во всех обзорах говорилось, что я должен получить 40 000+ БТЕ дополнительного конвекционного тепла с одним устройством БЕЗ необходимости покупать нагнетатель (который я не могу понять, почему нагнетатель стоит почти 300 долларов). Я не хотел тратить 600 долларов, поэтому после исследования в Интернете решил приобрести 5-трубку (6-трубка была бы идеальной, но она “нестандартная” и занимает больше времени, и мне не понравился скачок цены, чтобы добавить одну трубку при добавлении одной должно быть чуть больше 60 долларов, но они хотят 110-180 долларов за дополнительную трубку).40 КБТЕ должно хватить. Я пробовал разными способами заставить устройство обогреваться в моем доме, но оно просто не соответствует требованиям. Я только надеюсь, что Woodland позволит мне попробовать воздуходувку бесплатно, чтобы посмотреть, действительно ли добавление ее нагреет мой дом и не продолжит ли подниматься в дымоход. Я рекомендую всем покупать какие-либо из этих устройств только в том случае, если они решат приобрести воздуходувку (или изменить описание предметов, чтобы указать, что вы будете использовать только дополнительное тепло, ЕСЛИ вы также купите воздуходувку). Наконец, я купил Woodland по сравнению с другими парнями, так как у них была 3-летняя гарантия, а у конкурентов – 1 год.Вероятно, с покупкой воздуходувки это не так. [пожалуйста, не указывайте мой адрес электронной почты]

Я бы хотел, чтобы верхняя часть трубок имела регулировочное соединение (или удлинитель) на изгибе, чтобы обеспечить некоторую гибкость в подъеме наконечников трубок для более высоких каминов, а также для открытия и увеличения области, где лежат поленья.Кроме того, я очень доволен вашим продуктом, особенно с воздуходувкой.

Воздуходувка для камина | Каминный теплообменник

Воздуходувка камина, являющаяся частью системы обогрева камина, представляет собой устройство, предназначенное для более равномерного распределения теплого воздуха из камина по одной или нескольким комнатам дома.

Без какого-либо способа оттолкнуть нагретый воздух от огня, будь то дрова, газ или какое-либо другое топливо, большая часть тепла, которое не теряется в дымоходе, просто излучается в окружающую среду.Излученное тепло от огня эффективно только на близком расстоянии. Воздуходувка или какой-либо другой вентилятор важен для более равномерного распределения тепла от огня по всем частям комнаты или ряда комнат.

Воздуходувка камина, являющаяся частью системы обогрева камина, представляет собой устройство, предназначенное для более равномерного распределения теплого воздуха из камина по одной или нескольким комнатам дома.

Без какого-либо способа оттолкнуть нагретый воздух от огня, будь то дрова, газ или какое-либо другое топливо, большая часть тепла, которое не теряется в дымоходе, просто излучается в окружающую среду.Излученное тепло от огня эффективно только на близком расстоянии. Воздуходувка или какой-либо другой вентилятор важен для более равномерного распределения тепла от огня по всем частям комнаты или ряда комнат.

Доступны различные типы воздуходувок для различных марок и типов каминов. Например, те, которые работают с каминными топками, не подходят для каминов с нулевым просветом. Некоторые камины поставляются с уже установленными воздуходувками; в других случаях вам придется установить его самостоятельно или поручить установку профессионалу.Простота установки в некоторой степени зависит от наличия поблизости подходящего источника питания. Если такой поставки еще нет в наличии, это добавит к настройке. Стоимость. Будьте осторожны, подбирая камин и требования к конкретной воздуходувке или вентиляционной системе.

Еще несколько моментов, которые следует учитывать. Воздуходувка не влияет на скорость возгорания или качество возгорания. Его единственная цель – переместить воздух, который уже нагрет в пространстве вокруг огня, в больший объем.Воздуходувки особенно эффективны в больших помещениях.

Рассмотрите возможности воздуходувки. Обычно они включают в себя термостат, который можно настроить так, чтобы вентилятор включался и отключался при заданных температурах. Дисковый регулятор удобен для регулировки скорости воздуходувки, а также для ее включения и выключения вручную. Имейте в виду, что некоторые владельцы жалуются на то, что их воздуходувки слишком шумные, поэтому ищите тихие модели.

Также обратите внимание, что вентилятор, расположенный непосредственно рядом с камином или перед ним, может быть эффективным для подачи теплого воздуха во все части комнаты, но не столь полезен для распределения тепла в другие части дома.Чтобы переместить теплый воздух из комнаты, в которой находится огонь, в остальную часть дома, подумайте об установке дверного вентилятора. Они устанавливаются в верхней части дверного проема (желательно на стене напротив камина) и всасывают теплый воздух из отапливаемого помещения в другие комнаты и коридоры.

Вы можете попробовать использовать комбинацию вентиляторов для достижения оптимального распределения тепла по комнатам и уровням вашего дома: вентилятор камина, вентилятор дверного проема, потолочный вентилятор, а также, если у вас есть система воздушного отопления. , топочный вентилятор (при выключенных топочных горелках).

Каминный теплообменник – Fireplace World

Отличный привлекательный план собственности для камина-теплообменника

Плюсы по установке камина-теплообменника Чикаго, Иллинойс

Включите газовый камин Идеи для камина

Заменитель теплообменника для камина Печь центрального отопления

Популярный самодельный теплообменник Теплообменник Er Water Reflector

Домашнее отопление с каминным теплообменником Форум выживших

Fire Place Heat Exchanger Survival Monkey Форумы

Теплообменник для камина Youtube

R24gr20td Подогреватель с необработанным азотом Каминный теплообменник Воздуходувка Andiron Heatilator 9000 Heatilator Tone

Теплообменник для камина 20 Ebay

Камин Pori Aqua 10 кВт с водяным теплообменником

Подробная информация о решетке теплообменника для камина большего размера Управление вентилятором

Печи для камина 41 300 BTU Решетка для дровяной камина

Island Aqua Fireplace With Water Heat Теплообменник 10 кВт

Теплообменники горячей воды вставки камина

K24dgr Diy Комплект теплообменника двухрядного камина

Решения для отопления Stoll Industries

Камин Pori Aqua 10 кВт с водяным теплообменником

Вентилятор теплообменника камина 9000 Решетка центрального отопления

Печь на пеллетах Теплообменник на топливе на пеллетах Печь

R14gr F Безвентиляторный обогреватель для каминной решетки Теплообменник Raw

Эффективное использование каминов Carolina Country

Теплообменник для камина Нагреватель для топки для камина Нагреватель для камина с вентилятором

Альтернативный камин

Каменная дверь Wellington с нагревателем каминной решетки

Airculator 51 Теплообменник для камина для использования со стеклянной сеткой

Популярный Diy теплообменник для камина Er Water Reflector

20gr16td Grate Grate Heater Fireplace Fireback

24gr F Fireback Grate чейнджер

R24gr16td Необработанный теплообменник для камина

Популярный самодельный теплообменник для камина Отражатель воды Er

24hth30d Hard Times Решетка нагреватель Теплообменник Andiron Нагреватель печи Нагреватель для стирки Стойка для бревен

Дровяной камин Теплообменник Дымоход Not4 9000 Работа в гостиной Теплообменник 45 для использования с кожухами из стеклянной сетки

Ребристый двухсторонний каминный теплообменник Hasty

Дровяные печи Каминофен Теплообменник Камин Png

Проект теплообменника открытого камина Diy

Теплообменник для камина Bursavideo Информация о камине

xchanger We Sell Your Stuff Inc Аукцион

Каминный теплообменник Самодельный Youtube

Островной камин Aqua с водяным теплообменником 10 кВт

R14gr16td Необработанный каминный решетчатый обогреватель Каминный теплообменник Fireback Andiron Heatilator Печь Hearth Tube Воздуходувка Стойка для камина

Amazon Com

L20hth24d Подогреватель для тяжелых условий эксплуатации Каминная решетка Теплообменник Воздуходувка Fireback Нагреватель Andiron Подовая печь

Какой тип печи наиболее эффективен?

Вы когда-нибудь задумывались об общей эффективности дровяной печи по сравнению с газовой? Между этими двумя типами печей есть много различий, но понимание различия в эффективности сгорания и нагрева является наиболее полезным для принятия решения о том, какая печь является полезной для вас и потребностей вашей семьи.

Горение в зависимости от эффективности теплопередачи

Во-первых, определение эффективности сгорания и эффективности теплопередачи важно для понимания остальной части этого обсуждения. Эффективность сгорания – это процент топлива, которое фактически превращается в тепло вместо золы, пара, пара и т. Д. Эта форма эффективности является мерой процента ваших расходов на топливо, необходимых для создания тепла в вашей печи, с учетом количество отходов, образующихся при использовании этого топлива.

Эффективность теплопередачи – это то, сколько выделяемого тепла фактически излучается по комнатам в вашем доме. Это важно учитывать, потому что существует явная разница между топливом, создающим тепло внутри вашей печи, и тем фактическим теплом, которое отводится от печи по всему дому. Обычно в печи создается гораздо больше тепла, чем для обогрева вашего дома.

Эффективность нагрева дровяных печей

Топливо, выделяющее тепло в дровяной печи, очевидно, дрова.Дровяные печи часто менее эффективны, когда дело доходит до равного баланса топлива и тепловыделения, потому что снаружи у этих типов печей обычно нет эффективного теплообменника. Теплообменник – это часть оборудования на плите, которая помогает передавать тепло от печи к остальной части комнаты. Теплообменники в дровяных печах не имеют площади поверхности для надлежащего отвода и распределения тепла относительно количества топлива, используемого для выработки тепла. Дровяные печи намного эффективнее сгорания, чем теплопередачи.

Однако дровяные печи по-прежнему остаются эффективным средством обогрева, потому что они находятся в той части вашего дома, которую вы хотите отапливать. В отличие от дровяной топки или камина, дровяная печь часто находится ближе к центру комнаты и находится снаружи от стены. Таким образом, печь генерирует тепло ближе вам и вашей семье. Наконец, особенно стоит покупать дровяные печи, несмотря на их неэффективность теплопередачи, если вам не нужно платить за дрова для их топлива.Если у вас есть доступ к собственным дровам, то неэффективность теплопередачи не будет стоить вам тех же недостатков, как если бы вы покупали дрова.

Тепловая эффективность газовой плиты

Газовые плиты

питаются от газа через трубопровод в вашем доме, как и обычные духовки. Коммунальные услуги по газу часто обходятся дороже, чем дрова для топлива. Тем не менее, общая эффективность сгорания и теплопередачи в газовой плите намного выше, чем у дровяной печи.Все сводится к ценообразованию.

Теплообменники в газовых плитах предотвращают утечку тепла из печи и помогают лучше распределять его по всему дому. Обычно они более жизнеспособны в газовой плите, чем в дровяной, поэтому от печи уходит меньше тепла, что делает газовую плиту более эффективной.

Многие газовые плиты имеют высокий уровень изоляции и плотно пригнанные дверные петли, которых нет в дровяной печи. Это значительно увеличивает эффективность газовой плиты по сравнению с дровяной печью, поскольку она способна сохранять более высокий уровень тепла в течение более длительных периодов времени.
