Печь на отработанном масле капельная: делаем своими руками из газового баллона

Содержание

делаем своими руками из газового баллона

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.
Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

    Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
  • газовый баллон на 50 литров — б/у, но без повреждений корпуса;
  • труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
  • обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
  • листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
  • чугунный тормозной диск от легкового автомобиля;
  • отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
  • металлическая труба ½ дюйма — около полуметра;
  • шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
  • вентиль шаровый на ½ дюйма;
  • дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.


В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.

Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработкеОтработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т. к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Обеспечение подачи масла

В отверстие вставлю трубкуЧерез трубку будет капать отработкаТрубку прихватил сваркойПодрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стенуДымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувВот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Бак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Зазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Печи на отработке капельного типа своими руками

Достаточно дешевое топливо для отопительных приборов, сделанных своими руками – это отработка. Капельная печь будет весьма надежным средством обогрева для гаража, теплицы, дачи, мастерской и других подобных небольших помещений.

Такая печь обладает следующими параметрами:

  1. Размеры – 70-50-35 сантиметров;
  2. Труба диаметром от 10 сантиметров;
  3. Вес 27 кг;
  4. Расход отработки – от 0,5 до 1,5 литра за час.

Преимуществами капельной печи являются:

  1. Экономичность.
  2. Экологичность – от печи не идет дым и копоть, никакой опасности для окружающей среды.
  3. Компактность и мобильность. Конструкция и небольшой вес позволяют самостоятельно переносить и перевозить в обычном багажнике печь на другое место.
  4. Простота эксплуатации. Мощность горения легко регулируется заслонкой. Не потребуются дополнительные затраты на приобретение деталей регулировки.
  5. Автономность. Для работы печи не требуется электроэнергия, она может работать при любой окружающей температуре и погодных условиях.
  6. Эффективность работы обеспечивается конструкцией печи, благодаря которой есть возможность использовать ее в любом помещении.
  7. Возможность подключения дополнительного водяного отопления.
  8. Пожарная безопасность – огонь из печи не может покинуть ее пределы.

Создание печи

Руководствуясь чертежом, необходимо выполнить указанный алгоритм действий.

После этого на верхний бак одевается лабиринт и устанавливается вентилятор.

Печь такого типа, собранная своими руками, способна разогреваться до температуры около 850 градусов, на выходе же из лабиринта температура составляет около 90 градусов.

Для начала работы печи необходимо взять отработанное масло и залить необходимое его количество в резервуар. Для розжига нужно положить сверху зажженную бумагу или налить немного бензина. Он загорится и подожжет верхний слой масла, когда масло начнет кипеть и испускать пары, они также загорятся и затопят печь. Заливать масло нужно аккуратно, не разливая. Если оно разлилось, необходимо сразу вытереть лужи и капли. Когда горение отработки в печи стабилизируется, пары станут более активными и, в случае необходимости, можно будет долить новую порцию масла. Процесс растопки абсолютно безопасен.

Следите за тем, чтобы пламя находилось внутри трубы. Когда печка полностью прогреется, на верхнюю ее часть можно поместить посуду для приготовления пищи и бак с водой. В больших помещениях труба должна быть максимально длинной.

Капельная подача масла

Самой большой проблемой при создании отопительных приборов с плазменной чашей своими руками является обеспечение подачи отработки капельным методом.

Изначально должен быть обеспечен необходимый уровень фильтрации отработки. Чтобы сделать это, на конец шланга, опущенного в масло, нужно надеть фильтр. Лучше всего подойдет автомобильный фильтр полной фильтрации. Фильтры частичной фильтрации лучше не использовать.

Его необходимо будет заменять, по крайней мере, каждый месяц. По факту же частота замены фильтра зависит от качества отработанного масла и объема в нем различных примесей. Если топливопроводом будет служить не трубка, как на чертежах, а обычный шланг, то возникнет проблема со стыковкой фильтра, так как на нем расположена металлическая резьба, и при применении шланга ее будет некуда накручивать. Если нашелся маслостойкий шланг подходящего диаметра, но его длина очень коротка, можно модернизировать его своими руками – надеть на фильтр этот шланг, а затем при помощи штуцера состыковать его уже с обычным шлангом.

Принцип капельной подачи отработки в чашу

После этих действий возникает новая проблема – насос для топлива. Подходящий насос найти не сложно, но вот своими руками отрегулировать объем подачи масла при условии, что насос не регулируется – куда сложнее. На чертежах представлена схема из ниппеля, тройников и штуцеров, которая поможет разрешить эту дилемму.

Собрав конструкцию согласно чертежам, вы получите следующий результат – в шланге в каждый период времени будет размещено ровно столько масла, сколько помещается в данном узле, излишки отработки будут возвращаться обратно в бак. Конструкция такого типа является аналогом заводских защит от перелива жидкого топлива.

С целью обеспечения подачи топлива капельным методом можно применить часть медицинской капельницы с регулятором, который необходимо надеть на нижний штуцер. Колесиком регулятора будет контролироваться частота капель. Объем топлива должен быть достаточным для того, чтобы оно стабильно горело. Нормальная текучесть отработки держится при температуре от 10 до 20 градусов. Если температура в баке становится выше или ниже, а также при подливе или использовании другого топлива, нужно будет заново подобрать частоту капель. В ином случае отработка либо будет гореть слишком сильно, либо погаснет, а оба этих варианта совсем не удобны.

Напрямую от капельницы подавать отработку в печь тоже не получится. Изначально капли отработки должны попадать в воронку, которая соединяется с топливопроводной трубкой, подающей топливо в раскаленную тарелку.

Вокруг корпуса печи, работающей на отработке, можно своими руками при помощи стальных трубок организовать водяную рубашку – это называется печью с водяным контуром. Нагретую воду можно использовать для различных целей – отопления отдаленных частей или смежных комнат помещения, подачи горячей воды в душ или раковину, где можно будет отмываться после работы с машиной и т. п.

При этом можно реализовать нагрев воды по чертежам двумя способами:

– устроив в верхней части теплообменник с присоединенным к нему выносным баком, чтобы снимать емкость с горячей водой;

– подключить своими руками трубы и провести их по помещению, но в таком случае потребуется насос для циркуляции воды в отопительной системе.

Техника безопасности

  1. Ни в коем случае нельзя использовать легковоспламеняющиеся предметы и материалы при создании печи;
  2. Установить ее необходимо в удобном и безопасном месте, где не бывает сквозняков;
  3. Если в конструкции возникла погрешность или неисправность, следует немедленно прекратить ее эксплуатацию;
  4. Печь нельзя оставлять без присмотра.

Делаем печь на отработке капельного типа своими руками

Работники автомобильных мастерских или автотранспортных предприятий, где постоянно проводится обслуживание транспортных средств, в том числе замена масла в двигателе или коробке передач, хорошо знают о проблеме утилизации отработки. Нефтепродукта накапливается очень много, а чтобы избавиться от него, необходимо обращаться в специализированные организации, имеющие соответствующую лицензию.

Однако есть способы не только не платить за утилизацию технического масла, проработавшего свой срок, но и неплохо сэкономить, правильно его эксплуатируя.

Одним из наиболее эффективных направлений применения отработки является использование его для обогрева помещений. Прежде всего, речь идет о производственных зданиях, мастерских и т. д. Применяя подобное горючее для отопления, можно существенно снизить расходы на более привычные энергоносители. Собственно, печи на отработанном масле способны полностью заменить традиционные системы отопления. Кроме того, они могут использоваться совместно с имеющимися котлами, уменьшив расход газа или твердого топлива. Достоинство этих печей состоит в том, что они способны быстро нагревать помещение.

Подобные виды отопительных устройств имеют различные конструкции, но самыми эффективными считаются печи капельного типа. Такое название объясняется тем, что масло в камеру сгорания поступает строго небольшими дозами (капельками).

Конструктивные особенности

Конструкция подобных печей капельного типа на отработанном масле довольно сложна. Потому эти устройства, как правило, выпускаются промышленным образом. Однако среди потребителей они пользуются неплохим спросом. Популярность этого вида печей легко объясняется их безопасностью и экономичностью. Последняя характеристика обусловлена принципом работы: масло подается небольшими дозами, потому его расход незначителен. К тому же такие печи являются довольно недорогими агрегатами.

Преимущество подобных отопительных устройств на отработке состоит еще и в том, что их можно изготовить самостоятельно. В качестве горючего используется как моторное, так и трансмиссионное масло. Специальный регулятор подачи топлива позволяет изменять температуру печи. Резервуар с горючим располагается на расстоянии от самого агрегата, что позволяет избежать нагревания топлива.

Несомненным достоинством печей является и тот факт, что масло в них выгорает полностью. Это достигается за счет моментального нагревания, испарения и сгорания топлива, попавшего в раскаленный поддон. Процесс очистки печи от сажи отличается простотой исполнения. Агрегат довольно легко разжигается и так же быстро приостанавливает свою работу. Все операции абсолютно безопасны.

В процессе изготовления самодельной печи потребуются следующие материалы:

  • использованный пропановый баллон на 50 л;
  • 2-метровая стальная труба диаметром 100 мм, которая пойдет на производство горелки, корпуса теплообменника и дымохода;
  • металлический уголок 50 мм длиной чуть больше 1 м, из которого будут изготовлены подставка печи, внутренние детали теплообменника и дверные ручки;
  • 4-миллиметровый стальной лист размером примерно 0,5 кв. м, из которого будут сделаны дно верхней камеры и заглушки для поддона;
  • чугунный тормозной диск от легкового автомобиля, который по диаметру должен входить в баллон;
  • шланг для подачи горючего;
  • использованный сосуд из-под фреона с рабочим игольчатым вентилем для изготовления резервуара для хранения топлива;
  • два хороших хомута;
  • полудюймовая водопроводная труба для подачи горючего внутрь отопительного устройства;
  • полудюймовый сантехнический вентиль, который будет дополнительно перекрывать поступление топлива;
  • дверные петли.

Изготовление печи

Далее подробно рассмотрим, как сделать отопительное устройство своими руками.

Корпус

Начать нужно с подготовки баллона. В первую очередь необходимо выпустить остатки газа, выставив емкость на улицу на ночь с открытым вентилем. Затем в дне нужно медленно сделать отверстие с помощью сверла. Этот инструмент требуется смачивать в масле, иначе могут возникнуть искры. Далее, баллон заполняется водой, которая потом сливается. Все нужно делать на улице, в противном случае газовый конденсат вместе с водой может пролиться, а запах у него очень неприятный, и вывести его потом будет непросто. Впоследствии просверленное отверстие пригодится для дренажа конденсата.

Следующим шагом в баллоне требуется прорезать две дырочки: в верхней части для камеры сгорания с теплообменником, а в нижней – для горелки и поддона. Объем верха необходимо сделать таким, чтобы печку можно было растапливать дровами, пеллетами и другим твердым топливом. Прорезанные проемы должны по высоте соотноситься в пропорции 1:2. Важно, чтобы расстояние между ними было примерно 50 мм. На этой стадии в верхней части печи обязательно нужно предусмотреть небольшой бортик, который при открытии дверцы будет препятствовать выпадению наружу шлака. Проемы нужно делать так, чтобы они от кольцевых выступов баллона отстояли на 30 мм.

После вскрытия емкости ее еще раз нужно промыть, чтобы избавиться от запаха конденсата.

Горелка и дно камеры сгорания

Нижняя часть полости для сжигания топлива будет изготовлена из стального листа толщиной 4 мм.

Прежде чем установить этот элемент конструкции, в нем нужно просверлить два отверстия диаметром 3-4 мм. Их требуется сделать на одной линии противоположно друг другу и как можно ближе к краям. Дно должно устанавливаться так, чтобы отверстия оказались на равном расстоянии от дверцы. Назначение этих дырочек состоит также в том, чтобы отводить конденсат из печи, что позволит избежать коррозии.

В качестве горелки служит труба длиной 200 мм. В этом изделии в произвольном порядке требуется просверлить много отверстий, которые будут обеспечивать свободный доступ воздуха. Оставшиеся заусенцы зачищаем, чтобы на них потом не оседала сажа.

Горелка приваривается ко дну верхней камеры, и уже готовая конструкция устанавливается внутрь баллона.

Поддон для масла

В качестве поддона капельной печи хорошо подойдет чугунный тормозной диск от легкового автомобиля. Его важная характеристика – высокая жаропрочность. Назначение такой подставки состоит в том, чтобы масло, попадая внутрь печи, быстро нагревалось и испарялось. А это уже позволит сгореть всему топливу без остатка.

Требуется использовать невентилируемый диск, по размеру подходящий ко внутреннему диаметру корпуса. Хорошим вариантом станет задняя металлическая часть колеса японского автомобиля. Такое изделие довольно глубокое и способно долго работать без очистки.

К нижней камере приваривается дно. Сверху устанавливается крышка, в которой выполняется проем для поступления воздуха, а также монтируется ответная часть горелки. Отверстие необходимо сделать довольно большим, чтобы масло попадало прямо в подставку под дно.

Затем нужно изготовить муфту, которая соединит горелку с поддоном. Это необходимо для того, чтобы в дальнейшем было проще чистить устройство, обеспечивающее сгорание топлива, извлекать поддон и добираться до дна печи. Для муфты подойдет кусок 100-миллиметрового металлопрокатного изделия, разрезанного вдоль.

Топливо будет поступать в печь через водопроводную трубу, которую следует вварить в корпус. Ее нужно подрезать так, чтобы масло попадало точно в поддон. Снаружи устанавливается вентиль для аварийного перекрытия подачи топлива и шланг.

Дымоход

Для этой детали конструкции используется та же 100-миллиметровая труба. Ее нужно вварить строго по центру верхушки баллона.

Теплообменник

Если вы планируете с помощью такой печи отапливать жилой дом с традиционными водяными батареями, рекомендуется в теплообменнике разместить несколько змеевиков. К ним нужно подключить циркуляционный насос, приобретенный по цене, примерно соответствующей вентилятору. Для печи должно быть выделено отдельное хозяйственное помещение.

При установке воздушного теплообменника его требуется разместить между горелкой и дымоходом, где он будет хорошо нагреваться. Чтобы обеспечить стабильное горение, полное сгорание масла, а также равномерное распределение пламени внутри печи, к теплообменнику нужно приварить металлическую пластину. В этом аппарате также следует предусмотреть завихритель воздуха. Такая конструкция позволяет печи успешно справляться со своими задачами. Если она функционирует на полную мощность, то средняя часть корпуса раскаляется докрасна.

Бак для отработанного масла

Резервуар для хранения топлива требуется изготовить из пустого баллона из-под фреона. Его можно легко найти в пунктах приема металлолома или в мастерских, где ремонтируют автомобильные кондиционеры. Самая полезная часть такого баллона – это игольчатый вентиль, с помощью которого с большой точностью можно регулировать подачу топлива.

Дверцы

Важно, чтобы в нижней створке обязательно было отверстие, которое позволяет воздуху свободно поступать к горелке и поддону. Другая же дверца должна обеспечивать хорошую герметичность, потому в проеме нужно предусмотреть упорные пластины.

На верхнюю дверцу необходимо установить замок для надежного закрывания. Это важно, поскольку при сильном нагревании корпус непременно «поведет», а потому без такого элемента створка не сможет обеспечить должную герметичность.

В нижней части печи нужно установить металлическую подставку, которая упростит обслуживание агрегата и уменьшит уход тепла в пол.

Как разжечь печь

При запуске устройства в поддон нужно налить небольшое количество топлива. Затем берется кусок поролона, хорошо смоченный бензином, растворителем либо уайт-спиритом, и укладывается прямо в масло в поддоне. Поролон поджигается. Когда подставка уже достаточно прогреется, можно включать подачу топлива из баллона. Вентиль необходимо открывать медленно, чтобы горючее понемногу стекало в печь. Постепенно агрегат разогревается до рабочей температуры. Необходимо следить за тем, чтобы в поддоне не оставалось несгоревшего масла: подачу нужно отрегулировать так, чтобы топливо выгорало полностью.

Для остановки печи сначала необходимо перекрыть клапан на баллоне с маслом, затем аварийный вентиль. Еще несколько минут уйдет на догорание топлива в печи, после чего работа устройства полностью прекратится.

Очистка

Продукты горения откладываются на горелке, дымоходе и поддоне. Прежде чем приступить к очищению агрегата, нужно дождаться его полного остывания. Процесс очистки включает следующие операции:

  1. Снаружи в дымоход требуется забросить 2-3 горсти мелкого щебня или песка.
  2. Природный стройматериал снимает сажу в канале. Затем он убирается из верхней части печи.
  3. Стенки горелки очищаются металлическим прутом (можно надеть перчатку и почистить рукой). Нагар ссыпается в поддон.
  4. Следует достать подставку и вытряхнуть весь мусор в урну.

В статье использованы фото с сайта ©my-21.ru.

Похожие статьи:

печь капельница, капельная печка из газового баллона, как сделать, чертеж

Содержание:

Печные агрегаты на отработке имеют несложную конструкцию и обогревают за счет недорогого топлива. Добиться стабильного и безопасного функционирования оборудования поможет особая подача ранее использованного масла. Собрать своими руками капельную печку на отработке можно из металлолома и остатков материалов.


Особенности устройства печей-капельниц

Состоят такие агрегаты из корпуса прямоугольной или цилиндрической формы. Внутри его располагается топочное отделение, в нижней части которого помещена емкость, предназначенная для отработанного масла, и отверстия, обеспечивающие приток воздуха.

После нагревания топливо испаряется, а далее пары соединяются с воздухом, имеющимся в камере. Образовавшаяся смесь в результате конвекции направляется вверх по топке, где сгорая, выделяет значительное количество тепла.

В верхнюю часть капельной печи на отработке при желании встраивают водяной или воздушный теплообменник, в результате чего появляется возможность равномернее и лучше обогреть помещение или обустроить контур для снабжения горячей водой.


Капельная подача происходит по металлической трубке, которую подводят к масляному испарителю. Второй ее конец выводят наружу и гибким шлангом подключают к баку. В верхнем отделении капельного типа печи на отработке располагается дымовой патрубок, который подсоединяют к дымоходу.

Температура в верхней части агрегата, даже при наличии теплообменника не маленькая, поэтому дымоходную систему нужно монтировать в соответствии с противопожарными правилами. Специалисты не рекомендуют изготавливать такую конструкцию в открытом варианте, поскольку масло может воспламеняться.

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.


Кроме этого, его размеры подходят для агрегата, способного обогреть помещение гаража, мастерской или небольшого дачного домика. Если аккуратно сварить такую печку, она получится безопасной, ее можно будет легко чистить и топить.

Материалы

Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

  • газовый 50-литровый баллон б/у с целым корпусом;
  • металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
  • для теплообменника и прочих мелких деталей - остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
  • лист 4-миллиметровой стали или его обрезки нужного размера;
  • тормозной диск из чугуна от автомобиля, можно б/у;
  • баллон из-под фреона обычного размера с игольчатым вентилем;
  • полуметровую полудюймовую металлическую трубу;
  • шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
  • шаровый вентиль на полдюйма;
  • дверные петли и задвижку для топочной дверцы.


Кроме этого, нужны трубы определенного сечения и канальный вентилятор для сборки воздушного теплообменника. Можно воспользоваться гофтрубой или комплектующими изделиями для дымохода. Чтобы результат получился качественным, следует воспользоваться чертежами печки из газового баллона на отработке.

Работа по подготовке баллона

Даже после продолжительного проветривания в газовом баллоне остается конденсат. Для его удаления нужно снять вентиль и редуктор и оставить на свежем воздухе на несколько суток.

Затем в дне баллона просверливают отверстие. Чтобы не искрило, сверло смачивают маслом. Поскольку отверстие в толстом металле сделать непросто, работу лучше начинать со сверлом маленького диаметра, а потом его можно увеличить до 10 –16 миллиметров.


Дальше баллон наполняют водой и через 24 часа ее сливают. Поскольку конденсат обладает неприятным резким запахом, его следует аккуратно выливать подальше от жилья. Процедуру при необходимости повторяют.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

  • Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя - 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
  • Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
  • Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
  • Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
  • Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
  • Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

  • Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
  • Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
  • Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
  • Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
  • Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
  • Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить  самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Подача отработанного масла

Поступление топлива в собранную своими руками капельную печь на отработке осуществляется из внешнего бака с использованием настраиваемой капельницы. В данном случае в качестве ее задействуют бывший в употреблении баллон из-под фреона, у которого должен быть исправен игольчатый клапан.


Последовательность процесса как сделать капельницу для печки, выглядит следующим образом:

  1. В баллоне из-под фреона, в нижнем отсеке изготавливают отверстие такого размера, чтобы в конструкцию было удобно наливать отработку из любой емкости. На него при желании помещают сетку грубой очистки. Бак нужно располагать выше агрегата, поэтому к его корпусу приваривают специальный кронштейн. Шланг подсоединяют к вентилю баллона хомутом.
  2. В корпусе вырезают отверстие со стороны монтажа бака для масла, его диаметр должен соответствовать полудюймовой трубе для подачи отработки, которую нужно будет закрепить.
  3. Отрезав кусок трубы определенной длины, на одном его конце нарезают резьбу, а другой срезают под таким узлом, чтобы струйка масла попадала прямо в проем поддона.
  4. Трубу приваривают к корпусу, а образовавшийся шов зачищают.
  5. На конец трубки, имеющей резьбу, накручивают шаровый вентиль. В процессе сборки к нему подсоединяют сгон с надетым шлангом для масла.

Теплообменник

Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.

Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.

Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.


Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.

Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.

Дверцы

Из металла, вырезанного ранее из баллона, делают дверцы, к которым приваривают задвижку и петли. На нижней дверке, лучше в ее нижней части, создают отверстие для воздуха. С целью герметизации верхней дверцы изготавливают из стальной полосы упорные пластины и сажают их на заклепки. У замка дверки может быть любая конструкция.

Дымоход

Из обрезка 100-миллиметровой трубы выполняют дымовой патрубок и приваривают к верхней части баллона, заранее вырезав отверстие нужного диаметра. Изнутри поверхность элемента зачищают от окалины. Для дымохода используют нержавеющую сэндвич – трубу. Выводят дымоходную конструкцию через стену строения или перекрытия.

Розжиг и эксплуатация

Холодную печку капельницу на отработке разжечь не просто. Дело в том, что масляные пары могут гореть лишь в нагретом состоянии, поэтому агрегат разжигают, используя другие горючие вещества – спирт или бензин. Их нужно налить в поддон тонким слоем поверх масла и потом поджечь.

При горении вещество разогревает верхний слой отработки, и она испаряется. После этого печь начинает функционировать. Затем открывают вентиль на шланге подачи отработки и настраивают его поступление в печь. Чтобы остановить агрегат, следует закрыть вентиль.


Для чистки конструкции от нагара и сажи используют металлические ерши или мелкофракционный гравий, его закидывают в дымовую трубу. Он, касаясь стенок дымохода, сбивает сажу и она оседает внутрь топки. Открыв дверку, ее выметают щеткой. Поддон вынимают, вычищают из него загрязнения.

Как правильно сделать такой очаг, можно увидеть на чертеже капельной печи на отработке, который нужно подготовить перед началом работы.


отработка капельного типа своими руками, как сделать с наддувом из газового баллона

Печь на отработанном масле дешевая, поэтому ее может позволить себе каждый

Среди огромного количества изготовленных самостоятельно обогревателей и печей упомянем довольно интересную конструкцию обогревателя, такую как печь работающую на масле отработанного типа. Почти у всех владельцев автомобилей в гараже имеется некоторое количество отработки масла. Для дальнейшей заливки в двигатель такое масло уже не пригодно, а вот как горючее для печи подойдет идеально.

Самодельные печи на отработанном масле: основные типы

Если смотреть на внешний вид печки которая работает на своего рода отходах, то такая печь не вызывает энтузиазма, но это только по внешнему виду. Почти все печи на отработке, которые сделанные самостоятельно не раз усовершенствовались и переделывались для более устойчивой работы и лучшего отдачи тепла. Для того чтоб оценить и понять надежность такой печи, необходимо хотя бы раз попробовать сделать ее собственными силами или испробовать уже готовую печку в сильный мороз.

Зачастую для себя делают самую простую и легкую по конструкции печку на отработке, но если есть желание можно изготовить и более сложную.

Сложные конструкции печей на отработке бывают 4 видов:

  • Печки на отработанном масле с надувом воздуха в камеру горения;
  • Печь банная на отработке с регулированной мощностью обогрева;
  • Печка на отработанном масле с наличием водяного контура или обдувом разогретой поверхности принудительного типа;
  • Печь капельная на отработке.

Плохая испаряемость и высокая вязкость отработанного масло значительно увеличивает пожарную безопасность печки, но все, же с легкостью поддается обслуживанию и заправке емкости, а так, же контролю над процессом горения и испарения тех газов, которые являются отработанными.

Для изготовления большинства вариантов печей на отработке понадобится: лист металла, толщина которого должна быть 3 или 4 миллиметра, болгарка с запасными дисками, работающими с металлом, аппарат для сварки, и электроды 4-ка.

А вот для нежилых помещений отлично подойдет буржуйка на отработанном масле. как ее сделать своими руками узнаете из нашей статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

Печь на отработке капельного типа своими руками

Есть еще не менее интересная конструкция печки на отработке. Конструкцию такого типа называют: печка с жаровой чашкой. На днище баллона располагают маленькую открытую емкость с наполнителем. По трубе, которая располагается в вертикальном положении, сверху вниз поступает отработка. Отработка, которая поступает на раскаленный металл испаряется и разлагает тяжелый нефтепродукт в более легкий. Он отлично горит, и почти не остается сажного налета. Теплоотдача горящего отработанного масла отдается через корпус печки, в бак с водой или теплообменник.

Такая конструкция печи на отработке сложная и тяжелая в изготовлении своими руками. Но при такой сложной и тяжелой конструкции дает легкость в управлении, качество прогорания и не имеет чувствительности к качеству масла.

В случае если не важны габариты печки на отработке, то лучше будет выбрать печь с капельным подводом отработки.

Как сделать печку на отработке с надувом

Такую конструкцию как печь на отработке с надувом достаточно легко сделать самостоятельно своими руками. На первом изготовлении необходимо вырезать заготовки с листа металла.

Этап второй заключается в качественном сваривании электросваркой материала в готовую конструкцию.

Для начала изготовления печи разверчиваем на листовом металле и вырезаем болгаркой 4 днища, для нижней и верхней камеры печки. Для обработки вырезанного материала необходимо оставить запасной 1мм по диаметру каждого вырезанного элемента. Вырезанные элементы подтачиваем на точиле до достижения размера, такого как на выбранной вами схеме. Такие же требования касаются и боковых стенок камеры горения. Для жаровой каморы могут быть использованы: толстостенные трубы или старый газовый баллон толщиной не мене 4-х миллиметров. Воспользовавшись керном, отмечаем расположение отверстий и просверливаем их дрелью или же, если у вас имеется, на сверлильном станке.

Работы сварочным аппаратом не представят никакого труда при правильном выборе режима электросварки.

Перед тем как приступить к свариванию подготовленных элементов стоит потренироваться, на обрезках метала.

Такая тренировка даст возможность настроить нормальный ток и скорость горения электродов.

Дальнейшие действия будут такими:

  • Точками прихватываем днище и стенки, которые расположены по бокам, шов необходимо проварить дважды, только в таком случае получим прочность и герметичность при сваривании;
  • Проводим установку жаровой каморы и ее фиксации сваркой, далее с помощью паяльной лампы разогреваем место укладки сварного шва и провариваем также двойным швом;
  • На трубу надеваем нижнюю часть днища верхней камеры и выполняем сварку таким же способом как в предыдущем пункте;
  • Свариваем боковые стенки и крышку верхней камеры, опоры, переходник для трубы дымохода.

Для резервуара, куда заливается отработка подбирать крышку необходимо такую, которая будет легко сниматься, также крышка должна плотно прилегать к резервуару, такой выбор не обходим для регулировки всасываемого воздуха в печь.

Для того чтоб проверить надежность сварного шва необходимо провести термические испытание печки. Термические испытания проводят с целью проверки надежности сварочных швов под действием деформации в нагретом состоянии. Для такой проверки необходимо установить пару работающих паяльных ламп в направлении жаровой каморы и нагревать камору в течение 30 минут. Если изделие при нагреве и деформации не потянет сварочный шов, то печь готова к использованию.

Всю информацию о пиролизном котле вы можете узнать на следующей странице: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/piroliznyj-kotel-svoimi-rukami

Мини-печь на отработке из газового баллона

Для того чтобы самостоятельно провести изготовление печи с отработкой, лучшим вариантом будем взять газовый баллон в качестве основного материала. Газовые баллоны имеют подходящую толщину стенок, а это означает долгий срок эксплуатации изделия.

Сделанная печь с газового баллона способна отопить помещение до 100м2. Также такая печь легко переделывается и под водяное отопление. Эта печь требует принудительную подачу воздуха. Чертеж выбирать нужно такой, который позволит создать конструкцию, нагревание которой не приведет к пожароопасной температуре.

Для того чтоб сделать печь на отработке своими силами из газового баллона необходимы такие инструменты и материалы:

  • Рулетка и уровень;
  • Напильник;
  • Болгарка;
  • Дрель;
  • Сварочный аппарат;
  • Газовый баллон;
  • Железные уголки;
  • Трубы для дымохода и горелки;
  • Емкость для топлива, но не менее 10 литров.

Теперь необходимо рассмотреть схемы или чертежи для изготовления печи самостоятельно.

Газовый баллон имеет толщину стенок 15миллиметров. В случае если толщина стенок газового баллона больше, то это не даст обеспечить необходимое прогревание масла для испарения. В камере температура будет приблизительно 600 градусов, а для прогревания топлива необходимо 300.

Для изготовления качественной конструкции необходимо позаботится об устранении остатков газа. Для этого в него специально добавляют отдушку для определения утечек. Оставшийся конденсат в газовом баллоне необходимо слить. В некоторых случаях для того чтоб слить конденсат необходимо наполнить баллон проточной водой, а затем слить ее. После слива конденсата газовый баллон необходимо закопать в землю и после этого срезать верх.

Нижнюю часть не срезаем, так как она будет служить как камера, а срезанный верх будет использован в качестве крышки. Дальше привариваем железные уголки к низу баллона, они станут ножками печи.

После отметки снизу в 10 см, прорезаем отверстие, которое будет необходимо для вытяжной трубы. И так как отверстие, которое прорезается, предназначено для вытяжки, то необходимо учитывать диаметр трубы.

В проделанное отверстие вставляем трубу в вертикальном положении и привариваем ее. Чтоб труба стояла вертикально необходимо проверить и подогнать трубу уровнем.

От того места где установлена труба в баллон, необходимо отступить 10 см в верх по трубе, для проделывания отверстия. Для того чтоб сделать отверстие можно воспользоваться сварочным аппаратом, таких отверстий должно быть примерно 10 с расстоянием между собой 5мм.

Также в этой же трубе делаем отверстие диаметром 80 мм. Такой диаметр необходим для приваривания трубы длиной до 4х метров, она устанавливается в горизонтальном положении. Сверху баллона делается отверстие для заливки отработки, отверстие для заливки должно быть диаметром 8 см.

Отметим то, что даже в самодельную печь, работающую на отработке ни в коем случае нельзя заливать масло не прошедшее очистку. В противном случае заливка не очищенного масла может привести к возгоранию и взрыву.

Для обеспечения подогрева воды, еды необходимо сделать поднос. Чтобы изготовить поднос можно использовать швеллер, который необходимо приварить к крышке.

При выборе или сооружении печки на отработанном масле следует руководствоваться некоторыми принципами. Все подробности на нашем сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/pechka-na-otrabotannom-masle

Какими особенностями обладает печь-капельница

Печь капельница идеально подходит для не больших помещений. И построение такого агрегата своими руками очень доступно, а главное бюджетно. Самодельная мини-печь капельного типа с наддувом – это отличный отопитель не только в гараж, но и в дом. Она не только безопасная, но и легко конструируется, если у вас есть готовая схема. А чтобы получить огонь, можно использовать машинное масло. В расход можно взять любую переработанную масляную консистенцию.

У собранной печки капельницы есть ряд преимуществ:

  • Экономия горючего;
  • Такую печь можно сделать любых габаритов, которые будут подходить для вашего помещения;
  • С легкость можно перенести;
  • Проста в использовании;
  • Возможность использования для готовки, но для этого при выполнении печки трубу необходимо разместить с боку.

В процессе горения, возможно, появится неприятный запах и поэтому необходима хорошая вентиляция помещения.

При выполнении работ по изготовлению печи капельницы своими руками необходимо соблюдать технику пожарной безопасности:

  • Установка печи должна проводиться в том помещении, где нет сквозняка;
  • Предметы, которые легко загораются должны отсутствовать, так как такой печке необходимо пространство;
  • Запрещено применение воды для тушения или охлаждения печки.

Необходимые материалы для изготовления печи: лист металла; медная труба; патрубок; резиновый шланг; газовый баллон; краны; медицинская горелка. Инструменты, которые необходимы для изготовления: дрель, сварочный аппарат, струбцина.

Как работает печь на отработанном масле (видео)

Изготовление или покупка печи, которая работает на отработке возможно только в том случае, если у вас есть возможность недорого приобретать или обменивать топливо для нее. Конечно, учитывая современные условия рынка, найти до 200 л топлива возможно, но если вы часто используете печь, потребуется горючего гораздо больше, особенно если ваш источник тепла мощный. Поэтому, если вы собрались делать или приобретать подобную печь, обратите внимание на ее технические особенности.

Печь на отработке капельного типа своими руками: чертежи, фото, видео

Рубрика: Для бани, Для дачи, Отопительные, Печи Опубликовано 12.04.2019   ·   Комментарии: 0   ·   На чтение: 7 мин

С приходом зимы в частных домах ощутимо снижается температура, поэтому владельцы такого жилья должны заранее позаботиться об отоплении. На рынке представлен большой ассортимент разнообразных агрегатов: некоторые из них способны прогреть помещение за несколько часов и сэкономить денежные ресурсы. Хорошей альтернативой является агрегат на отработавшем масле – установка может быть самодельной, изготовленной по схемам и чертежам. Изделие на отработке не зависит от газа или электричества, а также обеспечивает быстрый и эффективный нагрев комнат.

Фото: Печь на отработке

Содержание статьи

Печь на отработанном масле: эксплуатация

Перед тем, как приобретать подобную конструкцию, рекомендуется понять принцип работы. Независимо от того заводская установка или сделанная своими руками, функционирование будет одинаковым:

  • устройство состоит из нескольких бачков – верхнего и нижнего, которые соединены трубой с перфорацией;
  • форма бачков зачастую представлена цилиндром или прямоугольником;
  • конструкция такова, что верхняя емкость немного смещена относительно нижней емкости;
  • в устройстве присутствует дымоход, камера дожигания, заслонка, ножки, а также форсунка, в комплекте может идти пульт управления и инструкция;
  • работает за счет пиролизного сжигания тяжелого топлива – нижний резервуар заполняется смесью наполовину, затем происходит розжиг с помощью бензина или растворителя;
  • бензин горит, топливо нагревается, поднимается вверх с парами, начинается подача тепла.

Эффективность процесса можно регулировать заслонкой, расход масла при функционировании этого безопасного агрегата составляет 2 литра в час при максимальном нагреве и 0,5 литра в час при поддержании температуры.

Фото: Печь на отработке

Как топить отработанным маслом

Чтобы во время эксплуатации не возникло чрезвычайных ситуаций, рекомендуется соблюдать все меры предосторожности во время топки установки. Например, нельзя оставлять изделие на сквозняке, а также нежелательно устанавливать рядом с устройством другие предметы.

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Важно! При несоблюдении правил во время топки конденсат, образовавшийся от испарения, может попасть вниз. Установка, работающая на масляной смеси, в таком случае может прийти в неисправность из-за образования взрывной смеси внутри емкости.

Для топлива желательно использовать только техническую смесь, агрегат нагревается за 5 минут. В нижний резервуар заливают жидкость на 2/3 бака, затем доливают немного бензина или растворителя 20-30 грамм. С помощью проволоки и фитиля аккуратно поджигают смесь и ждут, пока она разогреется. Принцип работы подразумевает образование устойчивого пламени, которое подпитывается кислородом. В вариантах с поддувом регулировка интенсивности горения происходит быстрее.

Отопительные устройства отлично подходят для гаража, для теплиц, для дома, для автосервиса. В продаже существуют и промышленные варианты, которые используют для отопления производственных помещений и просторных складов. Самые эффективные схемы устройств позволяют нагреть помещение до комфортной температуры за небольшой промежуток времени.

Печь на отработке своими руками

В магазинах отопления можно найти множество типов с горелкой, но некоторые умельцы предпочитают изготовить установку самостоятельно. Ее можно поставить в гараж, и она будет радовать владельца комфортной температурой в любое время года. Схема функционирования изделия остается такой же, в данном случае важно определиться с материалом, инструментами и типом изготавливаемой мини-печи.

Фото: Горелка на отработке

Как сделать печь на отработанном масле: комбинированный вариант

Вы делали печь на отработке своми руками?

Да, результатом доволен!Нет, не доводилось

Наиболее распространенным способом сделать такую печку своими руками – использовать комбинированный тип. Он подразумевает печку на отработке и дровах – в такой ситуации повышается теплоэффективность, здесь нет сложных узлов и процесс изготовления понятен новичку. Агрегат будет состоять из таких частей:

  • первичной камеры сгорания;
  • отверстия для подачи топлива;
  • вторичной камеры сгорания;
  • защитного кожуха.

Чтобы переделать дровяную буржуйку под комбинированный тип достаточно сделать специальную приставку к печи. Детали изготавливайте из оцинкованной стали, можно также использовать газовый старый баллон для нарезки цилиндрических баков. Такой способ считается самым доступным, так как требует минимум вложений. Многих интересует, какой расход топлива будет в этой конструкции: жидкости будет расходоваться меньше – 1 литр в час за счет использования дров.

С наддувом: нюансы изготовления

Фото: Печь на отработке с наддувом

Одна из отопительных схем —  использование наддува для улучшения функционирования. Здесь применяется специальный вентилятор, который подает воздух внутрь. Тогда пары обогащаются кислородом, происходит более интенсивное сгорание в верхней камере. Для изготовления используется любой сосуд закрытого типа, а также труба с проделанными сбоку отверстиями. Вентилятор устанавливается в верхней части устройства.

После заливки смеси, а также разжигания пламени, необходимо включить вентилятор, который будет нагнетать воздух. Вентилятор дополнительно обдувает раскаленную поверхность изнутри. В такой системе будет уместно сделать автоматическую подачу топлива.

Печь из газового баллона

Схема печи на отработке из пропанового баллона

Не менее простым способом изготовления является сооружение из кислородного баллона или . Чтобы приступить к работе, подготовьте дрель, рулетку, болгарку, напильник, а также железные углы трубки из материала толщиной не менее 2 мм. Пригодится и емкость на 10 литров для топлива.

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Совет! Перед тем, как использовать газовый баллон, его необходимо тщательно очистить от остатков продукта.

Процесс изготовления выглядит так:

  1. Зафиксируйте баллон в земле и сделайте срез верхушки с помощью болгарки – она послужит крышкой в дальнейшем.
  2. Нижнюю часть также срежьте – она послужит камерой.
  3. К нижней части приварите железные уголки – это будут ножки.
  4. Сделайте отверстие в верхней части баллона и прикрепите трубу – это будет дымоход.
  5. Диаметр трубы должен составлять не менее 10 см, длина – не менее 4 метров.
  6. Перфорируйте трубу с помощью отверстий на расстоянии по 10 см друг от друга.
  7. К вертикальной трубе приварите горизонтальную часть, она будет отводить дым в сторону.

Суть работы схож с функционированием систем Бабингтона, когда форсунка работает за счет дизельного топлива. Такую конструкцию еще называют пиролизной печью.

Печь капельного типа

Фото: Печь на отработке капельного типа

Стабильную и безопасную работу позволит обеспечить капельная подача отработанного масла. Их изготавливают из старых баллонов, а также металлических листов. Изделие делается по типу закрытого горения, так как в открытом исполнении топливо может воспламениться, что приведет к опасной ситуации.

Конструкция схожа с обычной установкой на отработке, только сверху монтируется небольшой резервуар, который подает ресурс капельно. Тепловая мощность устройства не превышает 12-14 кВт, а теплоотдача повышается за счет своевременной подачи жидкости.

Печь с водяным контуром

Фото: Печь на отработке с водяным контуром

Хороший вариант печи-котла – . Внутрь добавляется специальный теплообменник, который при работе нагревает жидкость. Водяные установки двухконтурного типа могут полностью отапливать жилой дом или производственные помещения. Систему заполняют антифризом, к ней также подключают циркуляционный насос. В верхней части можно предусмотреть съемную крышку для очистки сажи. Нижняя топочная камера должна иметь разную ось с верхней камерой. Конструкции с водой должны иметь бак для ее нагрева.

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Важно! Что делать, когда плохо горит печь на отработанном масле? В таком случае можно уменьшить теплоемкость, чтобы дать жидкости успеть разогреться.

Список популярных моделей печей

Большой спрос на установки, функционирующие с отработкой, порождает предложения на рынке. Хорошим качеством изделий может похвастаться компания Belamos –  производство Германия и Россия. Также можно выделить следующие варианты для эффективного отопления:

Емеля – калорифер на отработке с потребляемой мощностью 40 Вт, способна отапливать до 200 кв.м.;

Тепламос нт 612 – позиционируется как гаражная и подходит для небольших помещений;

Жар 25 – подходит для воздушного отопления горячим паром;

Master wa 33 – используется для обогрева промышленных помещений;

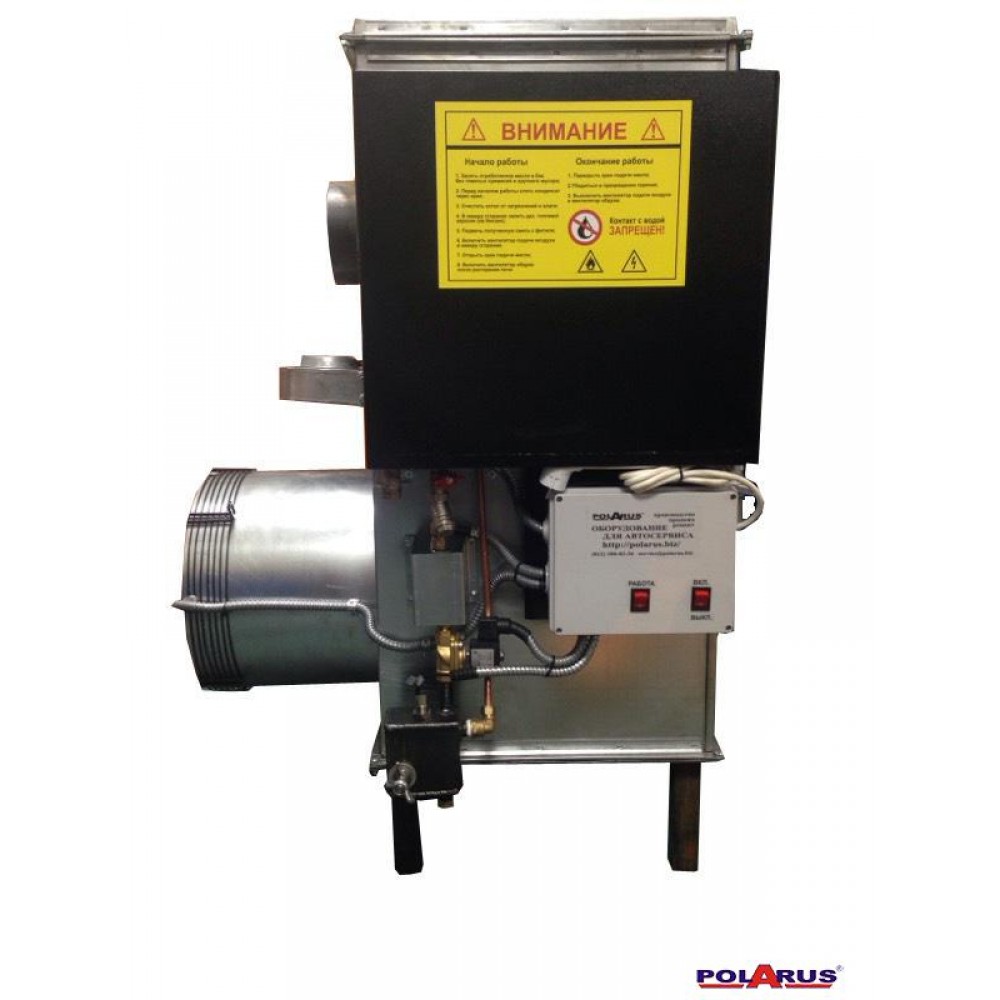

Поларус – агрегаты от компании Polarus имеют функцию регулировки мощности от 20 до 60 кВт;

Euronord at 306 – капельная конструкция с вентилятором обдува радиального типа;

Тайфун – отопительный прибор для гаражей, автосервисов и мастерских, тепловая мощность составляет от 4 кВт до 15 кВт;

Елочка – подходят для отопления малых помещений;

Thermobile at 306 – производство из России, для эксплуатации используется техническое или дизельное топливо;

Kronburg d15 – удобный прибор по доступной цене, использующий машинное масло;

Multeat plus – изделия производства из Новосибирска, отличаются бездымным сгоранием топливной смеси.

Некоторые модели фирмы Беламос уместно использовать для бани, они не дымят черным дымом, если придерживаться всех правил применения. Хорошо показали себя изделия Став из России.  Об особенностях использований устройств многие пользователи узнают из форума Термопортал: печи разнообразных производителей тщательно обсуждаются их владельцами, выделяя плюсы и минусы.

Отдельно можно выделить  – устройство функционирует в комбинации дров и масла. Чтобы переделать модель, можно организовать дверку в передней части установки для добавления жидкого компонента, а также смастерить резервуар. Печка Жучка отлично подходит для обогрева автосервиса, так как имеет небольшие размеры и малый расход топлива.

Готовые установки на отработке или модели, сделанные своими руками выгодны в использовании: они позволяют сэкономить средства, имеют небольшой расход ресурса и доступную стоимость. Сделать агрегат самостоятельно не составит труда, а прослужит такая модель долгое время.

Печь на отработанном масле своими руками видео



Сделайте нагреватель отработанного масла - Сделай сам

Я с интересом и некоторым беспокойством прочитал письмо Мэри Хаммерсмит в выпуске за февраль / март 2004 г. относительно нагревателя отработанного масла из выпуска за сентябрь / октябрь 1978 г. Я помог построить этот обогреватель в 1978 году. Я использовал его у себя дома и написал об этом оригинальную статью.

Вот ложка дегтя: когда эта печь была спроектирована и построена, большинство моторных масел было разработано для автомобилей с большим рабочим объемом и докаталитической эры.Поскольку требования экономии топлива и федеральных стандартов выбросов начали влиять на производителей автомобилей, им пришлось изготавливать двигатели меньшего размера с более высокой нагрузкой, которые работали бы при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 1970-х годов. Впоследствии моторное масло иногда вспыхивало в картерах автомобилей, а в начале 1980-х годов в моторные масла по соображениям безопасности добавляли противовоспалительный агент. Это значительно повысило температуру сгорания масла.Естественно, производительность нагревателя отработанного масла пострадала, и первоначальная версия MOTHER EARTH NEWS перестала продавать планы, когда жалобы выявили проблемы.

В современных обогревателях для цехов отработанного масла используется технология, отличная от нашей старой капельной горелки. Новые модели, одобренные UL и EPA, имеют специальные подогреватели и системы впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелкой на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу сказать с достаточной степенью уверенности, что EPA никогда бы не одобрило эту технологию, если бы она была произведена.

Что это, зайка? Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива заставляют вас искать менее дорогой способ обогреть свой магазин, гараж или дом этой предстоящей зимой?

Ну не царапай дальше! Потому что MOTHER EARTH NEWS здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которую почти ничего не стоит построить и которая еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое сжигают десятки тысяч станций технического обслуживания по всему миру). страна все равно отдаст бесплатно всем, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже испугались идеи сжигать "грязное старое" масло картера в обогревателе, установленном прямо там, скажем, в вашей красивой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] сливное масло - при использовании в качестве топлива - может выделять значительное количество тепла, и [2] при подаче на правильно спроектированную горелку картерное масло сгорает и без остатка. и без какого-либо заметного запаха.

И цены точно не побьют! Старое моторное масло все еще доступно (в 55-галлонной бочке) по крайней мере на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что на автомобильных гаражах и заправочных станциях теперь берут несколько центов за галлон отработанного масла, так же верно и то, что равное разбрызгивание окупится, если вы выбросите слитки из картера. Все это усредняет.

Более того, насколько это могут определить экологические исследователи MOTHER EARTH NEWS, по крайней мере, по двум причинам даже планета получает выгоду от сжигания старого моторного масла в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается "еще один раз" в качестве топлива примерно равняется всего на один галлон свежей нефти меньше, которую нужно выкачивать из земли и обрабатывать, и [2] переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем - как это обычно делается - «избавиться» от жидкости, вылив ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… за 36 долларов!

Печь на отработанном масле

MOTHER EARTH NEWS (которая выделяет больше тепла, чем масляные печи стоимостью около 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов), в основном потому, что ее основное «сырье» добывается из разряженного электрического водонагревателя. . Такие обогреватели доступны «бесплатно для перевозки» в переулках за бытовой техникой или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен реальный выбор единиц на выбор, совершите короткую поездку за покупками в свой дружелюбный район или на свалку небольшого городка.

Просто убедитесь, что выброшенный водонагреватель, который вы берете, является моделью с электрическим обогревом (газовый обогреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И будьте осторожны, НЕ выбирайте обогреватель с оцинкованным резервуаром (очень легко идентифицируемым по его серебристому покрытию), поскольку оцинкованный металл при нагревании выделяет токсичные пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо производимых здесь, в Соединенных Штатах, имеют оцинкованные резервуары.Так что посмотрите немного. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя на 55-галлонную бочку. Указанный нами танк - единственный вариант, по крайней мере, по четырем причинам:

[1] Металлические стенки заброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] противостоять выгоранию гораздо эффективнее, чем более легкая обшивка барабана.Наши эксперименты, по сути, показывают, что ожидаемый срок службы печи или печи, изготовленной из хорошего бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки на 55 галлонов. С осторожностью бак водонагревателя должен прослужить даже всю жизнь.



[2] Стандартные бочки емкостью 55 галлонов имеют некрасивые "подпругие ребра", которые только мешают, когда бочки просверливаются и разрезаются во время их преобразования в печи.Баки водонагревателя не имеют ребер, следовательно, никаких проблем, связанных с ними.

[3] Благодаря тонкой обшивке и ребрам, почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стены и превосходная конструкция резервуара для водонагревателя практически гарантируют герметичность готового продукта.

[4] В наши дни рынок переработанных бочек настолько оживлен, что они иногда стоят до 7 долларов.00 каждый. А вот выброшенные водонагреватели могут бесплатно забрать любой, кто их утащит. А когда можно получить лучший продукт за меньшие деньги ... почему бы и нет?

Выбирай, выбирай и планируй заранее

Практически любой бак электрического водонагревателя емкостью от 30 до 50 галлонов должен отлично работать, если его превратить в обогреватель, работающий на отработанном масле. Однако наш личный фаворит - это устройство на 40 галлонов (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, из него получается красивая плита или печь, и, как правило, он помещается в квадратный шкаф из листового металла, который может быть довольно ловко разобрал некоторые внутренние детали масляной горелки.

Излишне говорить, что с любого выброшенного водонагревателя, который вы думаете о переработке, необходимо снять (его металлическое покрытие и изоляцию) «в полевых условиях», а его резервуар проверить на предмет чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины. , обычно идущие от шва или сварного шва). Нет смысла тащить неисправный контейнер домой, а потом снова обратно на свалку.

ОК. У вас есть хороший, звуковой танк, который вам нравится? Отлично. Поставьте его на дно и представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что вам понадобится дверца доступа к готовому продукту напротив (или как можно более близкая к ней) шва бака и всех неприглядных фитингов и отверстий в элементах.

Имейте также в виду, что существует очень много различий в утилизированных баках водонагревателя. У некоторых просто естественно кажется, что все их приспособления находятся в нужных местах, в то время как у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы какой-либо конкретный переработанный контейнер сработал. (Это «блуждание», конечно, может пойти вам на пользу.Например: благодаря «странному» трубному фитингу, уже установленному на резервуаре, который мы нашли, единственный способ установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь - это сжать вентиляционную трубу до тех пор, пока она не станет размером 5 X 7 -дюймовый овальный сечение. Конечно, это было немного больше, но это определенно придало нашей печи особый, «магазинный» вид!)

Чтобы помочь со сборкой, обратитесь к нашим схемам и фотографиям нагревателя отработанного масла.

Делаем это просто!

Исследовательская группа

MOTHER EARTH NEWS специально разработала этот нагреватель отработанного масла как простой, собранный на болтах блок, который должен быть в состоянии собрать любой, кто хоть немного знаком с ручными (или электрическими) инструментами.СОВЕТ. Если у вас есть резак или есть к нему доступ, и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжигание их» - это самый быстрый и простой способ сделать резку по металлу, которую требует этот проект. В противном случае электрическая сабельная пила - предпочтительно модель для промышленного использования - является очень удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей ставке в 12 долларов в день).

Начните строительство печи с мелом мелом всех отверстий, которые показаны на схемах нагревателя отработанного масла, вам придется вырезать в стенках резервуара использованного водонагревателя, положить емкость на бок и поджечь или выпилить дверцу доступа.Затем поставьте бак вертикально и вырежьте отверстия для приточных и дымовых труб.

ВНИМАНИЕ: Не делайте отверстия для воздухозаборника и дымохода больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить трубы цементом для печи) . На самом деле, лучше держать отверстия на маленькой стороне (на всякий случай), а затем потратить несколько минут на их опиливание до нужного размера. На самом деле, в такой процедуре нет «потраченного впустую» времени, так как вы все равно захотите подпилить и сгладить каждую пропиленную или обожженную металлическую кромку на готовой плите.

Теперь переверните резервуар наверх и просверлите отверстия в дне контейнера для стойки для труб, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тиски, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Стойку для труб также следует закрепить болтами, пока резервуар находится в перевернутом положении.

Затем переверните старый бак водонагревателя правой стороной вверх (так, чтобы он стоял на новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. .Пока вы занимаетесь этим, закройте отверстия для нагревательных элементов квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы говорили вам, что это сплоченный проект!

Суть дела

Сердцем нашего обогревателя помещения на отработанном масле является узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, круглого куска перфорированной стальной пластины толщиной 1/4 дюйма диаметром шесть дюймов и восьмидюймовой стальной сковороды, скрепленных вместе болтами. сэндвич (с трубными распорками между основными компонентами).Узел поддерживается четырехдюймовым ниппелем для трубы 3/4 дюйма и двумя напольными фланцами 3/4 дюйма.

Разумеется, каждая горелка должна иметь вентиляционное отверстие. В этом случае дымовая труба (или дымовая труба) из 6-дюймовой дымовой трубы проходит как минимум на шесть дюймов вниз в камеру нагрева. Этот дымоход при желании может быть оборудован заслонкой (хотя мы не обнаружили необходимости в таком дополнении) .После того, как дымоход закреплен на месте (мы использовали болты и металлические язычки шириной 3/4 дюйма), обернуть 1/4 дюйма О.D. Оберните вокруг него мягкую медную трубку три раза, проведите нижний конец трубопровода в положение непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.

Когда медная труба, которая обернута вокруг вентиляционной трубы, покрыта дымовой трубой на 12 дюймов (8 дюймов) большего размера, а отвод на 90 ° 4-дюймовой дымовой трубы установлен сбоку от 8-дюймовой трубы, так что чтобы он прилегал к нижнему концу медной трубки, образуется предварительный нагреватель. Эта особенность - одна из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая дымовая труба длиной 4 дюйма и металлическая воронка или конус из листового металла (из «кожи» использованного водонагревателя) - с диаметром через его нижнее отверстие примерно равный диаметру горелочного узла печи - крепится к нижней части трубы.

После завершения весь этот узел "подогреватель, 4-дюймовая дымовая труба, воронка" может свободно перемещаться вверх или вниз по своему усмотрению, если только вы не зафиксируете его в оптимальном рабочем положении (выходное отверстие воронки должно быть ровным). примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который может быть плотно зажат вокруг 4-дюймовой дымовой трубы после ее подъема или опускания по мере необходимости, прекрасно заполняет счет как единственный запорный механизм, который вам понадобится.

Последние штрихи

Дверца масляной горелки упирается в раму, прикрученную к внутренней стороне ее проема. Он фиксируется выступом, прикрученным к внутренней стороне одного из его краев, и оконной защелкой, прикрученной к внешней стороне противоположного края.Короткий кусок углового железа, прикрепленный к двери для ручки, упрощает снятие всей сборки и замену в тех редких случаях, когда вы захотите снять ее. Полудюймовое отверстие, просверленное в центре дверцы и прикрытое небольшой створкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя своей печи, если у вас возникнут вопросы о его цвете, высота и т. д.)

Покрасьте готовую печь плоской черной краской Thurmalox 270, установите блок на место и прикрутите его болтами, заполните блок горелки измельченным асбестом (или, еще лучше, Insblock, асбестовым кирпичом, производимым E.P. Green Company и продается по всей стране), а дно печи засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите по-настоящему украсить его в гостиной! Подключите маслопровод самотеком и вытяните дымовую трубу в соответствии с утвержденными правилами подачи топлива и вентиляции, затем зажгите, сядьте и наслаждайтесь теплом!

Ага! Это действительно работает!

Если наше обширное тестирование этой печи является каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по теплопроизводительности.Создание прототипа, которое мы собрали, обошлось нам в 36,14 доллара, и мы купили почти все, что входило в печь, за исключением бака водонагревателя, который составляет ее внутренности. Вы, вероятно, можете легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор печных труб, металлолома, шурупов, болтов и т. Д., Лежащих в магазине. В любом случае, чтобы собрать весь проект воедино, у вас не должно уйти больше одного хорошего дня ... и в любой момент вы можете прибавить один длинный день к 36 долларам.14 или меньше и придумайте плиту за 500 долларов, у вас неплохо получается!

Но, конечно, это только начало! Потому что единственное, что дешевле, чем построить невероятно дешевую горелку для отработанного масла MOTHER EARTH NEWS, - это запустить агрегат, когда он будет собран!

Во-первых, печь выбрасывает очень много БТЕ (нет, у нас действительно нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка вырабатывает 21000 полезных БТЕ в час, которого хватит, чтобы обогреть хорошо утепленный домик).

Во втором случае печь отводит все это тепло, просто потягивая топливо (при настройке на максимальную эффективность установка потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше!) ), что горелка на коммерческом мазуте такого же размера (и очень дорогая!) ​​потребляла воду, когда наши исследователи проверили ее на нашей печи.

И, в-третьих, печь MOTHER EARTH NEWS была спроектирована для работы на «бесплатном для перевозки» отработанном картерном масле! Поэтому неудивительно, что мы полагаем, что наша маленькая жемчужина может окупить свою скромную первоначальную стоимость менее чем за две недели.После этого действует абсолютно бесплатно!

Есть причина такой эффективности

В наши дни, конечно, нелегко придумать такую ​​экономию, если только вы действительно не работаете над этим. Именно это и сделали наши исследователи.

Горелка на отработанном масле

MOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь - это «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] рециркуляции использованного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом.Конечно, может быть, но до тех пор, пока кто-то не покажет это нам, мы считаем, что наша печь «скрепить ее за один день из материалов стоимостью 36 долларов и затем запустить ее на бесплатном топливе» - это идеальный вариант для вас ». мы собираемся согреться в предстоящие холодные месяцы.

Thurmalox 270 - потрясающая краска!

Это правда, что ребята из Исследовательского центра MOTHER EARTH NEWS долго и упорно работали над созданием сверхпростой и сверхэффективной горелки для отработанного масла.И некоторые люди здесь, в редакции, думают, что исследовательская группа журнала, возможно, даже проработала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой они знали - рано или поздно - им придется столкнуться: что они будут рисовать печь, когда она была закончена?

Как прекрасно знает команда магазина MOTHER EARTH NEWS, ответ на этот конкретный вопрос найти совсем не просто. Деннис Буркхолдер, в частности, нанёс больше слоев более разных видов и марок и составов «гарантированной, термостойкой, новой, улучшенной, космической (и дорогой)» краски на большем количестве испытательных печей - а затем наблюдал, как все это горит выключен в первый раз, когда эти печи или обогреватели были зажжены - чем он думает.

Вкратце: огромное количество компаний сейчас продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые - для всех практических целей - на самом деле не стоит окунать кисть.

Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто поставил баллончик с Thurmalox 270 - еще одной из тех «термостойких» (что бы это ни значило) красок - на полке, не проверенной, когда она пришел некоторое время назад. Очевидно, не было причин подвергать его специальной проверке.Очевидно, это было бы просто разочарованием, как и все остальные «термостойкие» (что бы это ни значило) краски, которые потерпели неудачу в прошлом.

И вот, Деннис, роясь вокруг в поисках чего-нибудь, что можно распылить (а затем, конечно же, снять) новую горелку для отработанного масла, обнаружил образец банки Thurmalox 270, спрятанный на задней стороне полки. «Можно попробовать, - рассуждал он. «Я знаю, что это не сработает, но тогда и ничто другое не сработает. Кроме того, это сэкономит нам время в поисках чего-то еще, что потерпит неудачу."

Представьте себе удивление Денниса (и всех остальных!), Когда правильно распыленный и должным образом вылеченный Thurmalox 270 не только не отслоился и не сгорел от новой печи MOTHER EARTH NEWS во время ее обширных испытаний, но даже не потрескался, безумно. или обесцветить! Привет! Эти парни из Дэмпни знают, что делают!

Быстрый телефонный звонок на завод компании в Массачусетсе выявил некоторые интересные факты: [1] Thurmalox 270 отличается и работает так же, как и он, потому что он основан на силиконе [2], краска была специально разработана, чтобы выдерживать постоянные температуры 1200 ° F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих блоков на заводе.

Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем наблюдать, как они испаряются или отслаиваются, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печь. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и - если вы не достаточно небрежны, чтобы поцарапать горелку - никогда больше не придется красить свою шикарную печь.

Лично мы склонны брать Турмалокс.


Как зажигать и использовать плиту для отработанного масла

Пропитайте асбест в нижней сковороде керосином.Затем слегка смяв несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Зажгите бумагу и пропитанный асбестом и заблокируйте дверцу доступа.

Теперь подождите, пока быстро горящая бумага не начнет вытягивать горящий керосин, и керосин полностью не нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с надлежащей практикой подачи топлива) так, чтобы от 3/4 до одной кварты масла (если вы хотите максимально нагреться) могло капать в горелку каждый час.

Вот и все! Пока вы продолжаете подавать в эту печь отработанное масло, оно будет гореть таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют это дорогое «настоящее» жидкое топливо.

Одной вспышки хватит на несколько недель ... даже на всю зиму!

ВНИМАНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАЖИГАТЬ ГОРЯЧУЮ ПЛИТКУ КЕРОЗИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ДОСТУПА ВО ​​ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ЛЕГКОГОРЮЧЕЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!


Ведомость материалов

Компонент Количество Цена Единица Нагреватель (1) - Выброшенный электрический водонагреватель, неоцинкованный, 30-50 галлонов
Впускной канал (1) $ 3.00 12 "X 8" дымовая труба
(1) 1,25 18 "X 4" дымовая труба
(1). 80 4 "колено 90 градусов
(1) 1,00 10-футовая подвеска на роликах
(1) - 12-1 / 2 Лист листового металла "X 6-1 / 4"
(1) - кусок листового металла 23 "X 12"
Выхлопной дымоход (1) 4,75 Тяжелая дымовая труба 36 "X 6"
(1) 1,00 6 "реверсивный стальной шпиндель (заслонка дымохода)
Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
(1) 3,00 8-дюймовая стальная сковорода
(1) 3,00 1/4 дюйма X 6 дюймов стальная пластина
(1) .60 1 / Болт redi 4 "X 12"
(1).20 1 дюйм X 9 дюймов E.M.T. (Электрическая металлическая трубка)
(1) Ниппель 40 3/4 "X 4" (труба с резьбой)
(2) Напольный фланец 1,20 3/4 дюйма
Узел подачи топлива (1) 3,00 Длина 7 футов, наружный диаметр 1/4 дюйма. леска из мягкой меди
(1) 30,00 рулон НД 3/8 дюйма мягкая медная леска
(2) 8,50 2-дюймовые уличные колена с наружной резьбой
(2) 6,20 2-дюймовые вентилируемые заглушки с наружной резьбой
(2) 1,25 3/4 дюйма с наружной резьбой на переходники с внутренней резьбой 1/2 "
(2) .80 1/2" ниппели с наружной резьбой, закрыть
(2) 5,60 1/2 дюйма с внутренней резьбой на 1/2 "запорные клапаны с внутренней резьбой
(2) .85 1/2 "самец до 3/8" О.D. раструб с наружной резьбой, с конусными гайками
(2) 0,75 наружная резьба от 1/4 дюйма до наружного диаметра 3/8 дюйма. Ниппели с наружной резьбой, с накидными гайками
(2) Игольчатые клапаны 5,20 1/4 дюйма, внутренняя
(2) .4 Ниппели с наружной резьбой 1/4 дюйма, закрытие
(1). 0,70 1/4 дюйма с наружной резьбой до 1/4 дюйма с наружной резьбой, с накидной гайкой
Ножки, дверь и опоры (1) 1,14 1/8 дюйма X 3 дюйма X 36 дюймов, плоский приклад
(1) 1,20 3/32 Плоская заготовка "X 1/12" X 60 "
(1) .60 1" X 1 "X 8" уголок
(1) 1.05 оконная защелка
(1) - 2 "X 2" лом листового металла
( 45) 2.50 10-32 болта с полукруглой головкой с гайками, 3/4 "
(21) 1/4" болта с полукруглой головкой с гайками, 3/4 "
(3) No.10 винтов для листового металла, 1/2 дюйма
(8) 3/16 дюйма плоские шайбы
(6) стопорные шайбы 3/16 дюйма
(13) стопорные шайбы 1/4 дюйма
(4) гайки 1/4 дюйма
( 1) 2,00 мешка 100 фунтов мелкого песка
(1) трубная заглушка 45 3/4 дюйма
(1) 2,00 13 унций. банка высокотемпературной краски (Thurmalox 270, 5,98 долл. США)
(1) 7,00 декоративная сковорода с изображением орла, полная асбеста (Insblock: 37,92 долл. США за коробку - 6912 куб. дюймов)
Принадлежности (1) .25 зажим из кожи аллигатора
(1) .60 3 / Ниппель с наружной резьбой 4 дюйма, 2 дюйма
(1) 2,95 3/4 дюйма с внутренней резьбой на 3/4 дюйма запорный клапан с внутренней резьбой
(1) 1.05 3/4 дюйма, от мужчины к женщине, уличный колено

Общая стоимость базовой печи без внешнего водопровода: 36,14 долларов США

Общая стоимость печи с наружной сантехникой, аксессуарами, отделкой, промышленной окраской и плановой стоимостью: 123,02 доллара США

Требуется инструмент

Электродрель
Сверла 1/8 ", 13/64", 1/4 ", 13/32" и 1/2 "
Промышленная сабельная пила (аренда 12 долларов в день) или резак
Авиационные ножницы
Отвертка
Тиски
Ножовка по металлу
Рулетка
Мел или карандаш
Молоток
Тиски или плоскогубцы
Четыре струбцины
Плоский или полукруглый напильник
Уровень
Квадратный
Резак для труб
Инструмент для развальцовки
Набор концевых ключей
Трубный ключ



Первоначально опубликовано: сентябрь / октябрь 1978 г.

Замачивание дров в старом отработанном моторном масле? | Стр. 6

pook-
Покажите мне, где EPA имеет стандарты или рейтинги одобрения для горелок на отработанном масле.Покажите мне, где EPA говорит, что горелка должна быть распылительной.

Вот вам новость. EPA имеет стандарты только для самого отработанного масла, оно либо классифицируется как соответствующее спецификации, либо не соответствует спецификации. Соответствующее требованиям масло было обработано перерабатывающим предприятием и является единственным отработанным маслом, которое можно покупать, продавать и использовать на промышленном рынке.
Отработанное масло, соответствующее спецификациям, имеет ограничения по максимальному количеству индивидуальных загрязнений, которые оно может содержать. Если (например) переработчик получит партию со слишком большим количеством свинца, он просто смешает ее с партией с низким содержанием свинца, чтобы конечная смесь соответствовала техническим требованиям.Причина этого заключается не в выбросах от горения, а в опасностях, связанных с контактом с людьми в случае разлива.
Отработанное масло, не отвечающее техническим требованиям, - это всего лишь масло, которое не было проверено и не специфицировано, но разрешено для сжигания генератором или кем-либо, кому генератор дает его (бесплатно). Это в значительной степени ограничивает возможность использования некондиционного отработанного масла домовладельцем или частным лицом, поскольку производители генераторов обязаны использовать его на месте или утилизировать через лицензированного переработчика... как я сказал в предыдущем посте, он предназначен для увеличения государственных доходов.

Вот вам еще одна новость. ПОЧТИ ВСЕ ОТХОДЫ МАСЛА СГОРАЮТСЯ! Это считается более чистой альтернативой топочному мазуту. Если учесть все факторы (например, выбросы, образующиеся при очистке мазута для отопления), отработанное масло считается более чистым и экологически безопасным, чем жидкое топливо. Самый чистый способ сжигания отработанного масла - это испарительная (капельная) горелка, поскольку выброс твердых частиц и тяжелых металлов значительно снижается (они остаются в горелке в виде золы и т. П.).Конечно, это означает, что горелка должна быть очищена, поэтому в большинстве отраслей промышленности используется тип распыления, чтобы сократить техническое обслуживание за счет более высоких выбросов загрязняющих веществ (но все же в рамках стандартов EPA).

Когда вы капаете отработанное масло в дровяную печь или сжигаете пропитанную маслом древесину, вы используете метод сжигания испарения ... тяжелые металлы и большой процент твердых частиц остаются в печи в виде золы ...
И еще один больше новостей ...
Древесная зола и зола отработанного масла мало чем отличаются друг от друга.Помните свой урок естествознания? Нефть - это не что иное, как действительно очень старые деревья и растительность. И большинство вещей, которые загрязняют отработанное масло (например, бензин, дизельное топливо и т. Д.), Сделаны из ... ну, масла. Как и предполагал ks_osage_orange , деревья поглощают тяжелые металлы из почвы, а при сжигании древесины эти металлы остаются в виде золы.

Вторичный ожог, который происходит в дровяной печи, представляет собой не что иное, как дальнейшее химическое разложение сложных газов, таких как CO, CO2, NO, NOx, Ch5 и т. Д.Газы и дым (в основном углеродные частицы) одинаковы (просто разные проценты) при сжигании чего-либо и воспламеняются при вторичном горении при той же температуре, независимо от того, исходят ли они из дерева, отработанного масла или собачьего ду-ду.

Это все базовая химия ... никакого волшебства ... и большую часть этого можно найти на веб-сайте EPA, если вы хотите поискать по тысячам страниц документов.

Я скрывался от вас, ребята, надеясь, что кто-то другой поделится некоторыми реальными фактами, но, увы, никто этого не сделал.Как производитель отработанного масла, наша семейная автосалонная компания должна была направить кого-нибудь для прохождения обучения Агентства по охране окружающей среды по обращению, утилизации и переработке отработанного масла, чтобы соответствовать новым правилам Агентства по охране окружающей среды. Я провел три дня на этом тренинге ... Сжигание отработанного масла для получения тепла или энергии - предпочтительный метод утилизации (EPA) ... Как вы думаете, что они с ним сделали?

Мать-Земля: Нагреватель отработанного масла

... продолжение

Все согласны с тем, что нагреватель отработанного масла MEN эффективен - типичный отзыв:

    На прошлой неделе я закончил строительство обогревателя отработанного масла «Мать-Земля».Эта штука излучает большое количество тепла. Он без проблем согреет мой неизолированный гараж размером 20 х 20 футов.

Но у некоторых возникают проблемы, чаще всего с контролем потока масла:

Из Дэйв :

    Мне нравится простота горелки «Мать-Земля», и особенно то, что она не использует электричество. Слабое звено - капельная система. Когда масло нагревается, оно становится более жидким и капает быстрее, что вызывает более горячий огонь, что заставляет его капать быстрее и так далее.Есть ли повод для беспокойства? Кто-нибудь улучшал этот дизайн?

Из Джо :

    Я обнаружил, что печь MEN будет работать хорошо, если вы получите "баланс" между воздушным потоком и потоком масла. Только тогда он будет гореть чисто и без запаха.

    Я начал сначала с своего рода "капельной подачи" ... Я быстро обнаружил, что поток масла был слишком медленным, генерировалось недостаточно тепла и поток воздуха через устройство (который является функцией температуры) был слишком большим. низкий.

    Помогло увеличение потока масла - сначала. Я, наконец, довел его до точки, где он сгорел бы чисто, а затем, чувствуя себя уверенно, я отметил настройки на клапане (поток через индикатор теперь превратился в небольшой «поток») и с этого момента ожидал БОЛЬШОГО тепла от отработанного масла.

    Тем временем температура масла в моем резервуаре продолжала повышаться в теперь теплой комнате, пока небольшой поток не превратился в незначительный поток, и внезапно у меня стало слишком много масла для потока воздуха. Но «тепловыделение» сгорания было ограничено из-за нехватки воздуха, и, возможно, поток воздуха к этому времени все равно был ограничен «аэро / гидродинамикой» трубопроводов печи.Он снова начал дымиться. Больше настроек и большее количество титрований позволили ему снова избавиться от дыма. (Соседи, должно быть, любили запах в этот период.)

    Затем я пополнил свой масляный резервуар, и, как и следовало ожидать, новое холодное масло теперь «медленно течет», и снова слишком мало масла для потока воздуха, что приводит к дыму. .

    ... Печка сильно выделяла тепла ...

И решение:

Из Дан :

    Быстрое решение одной из ваших проблем: не нагревайте масляный резервуар, вы получите постоянный поток масла от начала до конца.Проложить трубку подачи масла вокруг трубы печи на пути к горелке - это все, что необходимо для предварительного нагрева масла.

Более горячее горение - из Charles :

    Небольшая заметка о горелке для отработанного масла, которую, кажется, забыло большинство людей, заключается в том, что нет необходимости в воздуходувке - если вам нужно больше воздуха в системе, просто сделайте выхлопную трубу выше. Если вы добавите 6 футов трубы, воздушный поток увеличится вдвое. Я начал с двух 10-футовых секций по 4 дюйма на испытании за пределами моего сарая, и труба начала становиться почти добела.На 10-футовой секции он работал отлично.


Кому

MOTHER's Waste Oil Heater - оригинальная версия

Модификации:

К Спиртовое топливо Мать-Земля, Содержание


Биотопливо
En español - Биотопливо, биодизель
Библиотека биотоплива
Поставщики и поставщики биотоплива

Биодизель
Сделайте свое собственное биодизельное топливо
Рецепт Майка Пелли
Процесс биодизельного топлива FOO
Двухступенчатый процесс биодизельного топлива в Гонконге
Выбросы оксида азота
Глицерин
Ресурсы по биодизелю в Интернете
Есть ли будущее у дизелей?
Ресурсы и характеристики растительного масла
Мойка
Биодизель и ваш автомобиль
Еда или топливо?
Прямое растительное масло в качестве дизельного топлива

Этанол
Ресурсы по этанолу в Интернете
Является ли этанол энергоэффективным?

Лучшие планы подогревателя отработанного масла

Боковые стенки меньшего обогревателя будут излучать меньше тепла, и он будет сжигать меньше топлива.

Лучшие планы нагревателя отработанного масла .

Ключевая идея подогревателя отработанного масла своими руками - воздушная горелка. Многие из них могут быть построены в основном из подручных материалов, которые у вас могут быть валяются или которые вы можете подобрать дешево или бесплатно. Система подогрева отработанного масла с капельной подачей деталей для нагревателя отработанного масла планирует поставки по всему миру готовых блоков нагревателя отработанного масла. Новости Матери-Земли: готовая горелка печи заполнена дробленым асбестом или асбестовым кирпичом.Как сделать горелку на отработанном масле. Он будет работать на чем угодно, от моторного масла до гидравлической жидкости для трансмиссии овощей и других масел. Планы обогревателя на отработанном масле в формате pdf полная статья о конструкции. Все наши детали проходят предварительные испытания, поэтому мы знаем, что они работают, еще до того, как вы их получите, и вы сэкономите много времени и усилий, если будете строить свой собственный обогреватель. Эта печь-каменка может быть легко собрана с запасными частями и обеспечит вас теплом бесплатно.Недавно я нашел в Интернете интересную схему и решил построить самодельный нагреватель отработанного масла или горелку бабингтона, потому что эта горелка работает на масле с любым уровнем загрязнения - основная идея. Руководство по схемам нагревателя отработанного масла по самодельным нагревателям отработанного масла. Сделайте подогреватель отработанного масла. В Интернете есть несколько различных планов нагревателей отработанного масла, и некоторые из них даже можно взять бесплатно. Так, как и многие мелкие фермеры с постоянной работой, молодая семья и тысяча дел, которыми нужно постоянно заниматься, кажется, что когда вы живете в холодном климате, всегда есть масса времени, посвященная сбору дров для обогрева дома. и.Панели солнечной энергии лучшие солнечные панели горелка для отработанного масла многотопливная горелка масляная плита diy нагреватель плантатор коробки подняты. Это очень простой способ сделать нагреватель отработанного масла своими руками. Обогреватель отработанного масла сделает комнату уютной для чтения. Вы можете сжигать все типы масла, шестерни, растительного двигателя, гидравлической трансмиссии, биодизеля и т. Д. Я работал в гараже и столкнулся с проблемой утилизации водяного масла.Вы можете разогреть немного животного жира или сала, и они тоже будут очень довольны этим. Масло стекает по сферической поверхности и растекается по ней тонкой пленкой. Вместо того, чтобы слить отработанное масло, почему бы не использовать его для отопления. Используя меньшую подачу топлива для горелки и металлический бак, вы можете модифицировать нагреватель отработанного масла для использования в меньшем пространстве. Большой нагреватель отработанного масла обогреет большой магазин или дом.

Сколько масла нужно сжечь, чтобы обогреть цех с помощью печи на отработанном масле? Давай займемся математикой.

Если вы потратили время на исследование в Интернете, чтобы понять все тонкости отопления вашего магазина с помощью печи для отработанного масла, вы, вероятно, обнаружили, что другие потенциальные покупатели также спрашивают: «Сколько отработанного масла потребуется, чтобы согреть мой магазин? ”

Это важный вопрос. И ответ зависит от различных факторов, в том числе:

  • Размер здания
  • Вместимость печи
  • Строительная изоляция
  • Наружный климат
  • и др.

Предполагая, что компания выбрала печь Clean Energy Heating Systems подходящего размера для ее объекта, давайте посмотрим приблизительно, сколько галлонов отработанного масла необходимо в месяц для работы нагревателя в течение 5 дней в неделю для 8- часовая смена каждый день.

Расчетные ежемесячные галлоны отработанного масла, необходимые для обогрева цеха с подогревателем отработанного масла:
на основе среднего 160-часового рабочего месяца в месяц

  • Печь для отработанного масла CE-440 (идеально для гаражей с 10+ отсеками) - примерно 480 галлонов в месяц, исходя из расхода топлива 3,0 галлона в час
  • Печь для отработанного масла CE-330 (идеально подходит для гаражей с 7–9 отсеками) - примерно 370 галлонов в месяц, исходя из расхода топлива 2,3 галлона в час
  • Печь для отработанного масла CE-250 (идеально подходит для гаражей с 5-8 отсеками) - примерно 280 галлонов в месяц, из расчета на 1.7 GPH расход топлива
  • Печь для отработанного масла CE-180 (идеально подходит для гаражей с 3-6 отсеками) - приблизительно 195 галлонов в месяц, исходя из расхода топлива 1,2 галлона в час
  • CE-140 (идеально подходит для гаражей с 1–4 отсеками) - 160 галлонов в месяц, исходя из расхода топлива 1,0 галлон в час

Если ваш цех не производит достаточно отработанного масла для печи подходящего размера для вашего цеха, ничего страшного. Вы можете купить отработанное масло или топочный мазут №2, чтобы пополнить свой запас.

Выбор подходящей печи для оптимальной производительности и экономической эффективности имеет решающее значение. К счастью, мы можем вам в этом помочь!

Свяжитесь с нами, чтобы без каких-либо обязательств провести оценку того, какой нагреватель отработанного масла лучше всего подходит для вашего цеха и его потребностей в отоплении. Мы с нетерпением ждем вашего ответа!

Превратите цилиндр комбайна в горелку для отработанного масла

Маловероятно, что его нынешний магазинный обогреватель будет деформироваться, как дровяная печь, которую он когда-то использовал, - говорит Вернон Хеге из Трементона, штат Юта.

В нижней части горелки для отработанного масла комбайна с поворотным цилиндром находится вертикальный болт длиной 8 дюймов и ¾ дюйма с центром в стальной пластине. Три установленных друг на друга тормозных барабана окружают пластину и болт, и после того, как небольшой пожар нагревает болт, шестеренчатый насос с регулируемой скоростью марки HECO, расположенный снаружи ротора, подает масло, которое капает на болт. Соединительный шланг имеет сетку, отфильтровывающую стальную стружку.

2-дюймовая труба, оснащенная вентилятором с короткозамкнутым ротором снаружи ротора, нагнетает воздух, а локоть направляет воздух вниз в тормозные барабаны.На лицевой стороне вентилятора также есть стальная пластина для регулирования объема воздушного потока.

Хеге шутит: «Здесь так тепло, мы стоим и болтаем, вместо того, чтобы работать».

МАТЕРИАЛЫ : Ротор, насос, вентиляторы, шланг, стальная пластина, болт.

TOOLS : Резак, сварщик.

Отверстия : В то время как отверстия, прорезанные в перегородках ротора, позволяют выхлопу выходить наружу, перегородки также замедляют его, чтобы создать больше тепла. Прорезь в дверце внизу открывает доступ к зоне горения.

Radiant Heat : рашпили на внешней стороне работают как плавники, равномерно распределяя тепло по всей поверхности.

Вернон Хеге

Семейное предприятие : Вернон Хеге и его отец Натан содержат 180 голов голштинов на западном краю Скалистых гор.

Другие предприятия : Помимо выращивания 350 акров кукурузы, люцерны, пшеницы, ячменя и сафлора, они предлагают индивидуальные сенокосы и переработку мяса диких животных, таких как лоси и олени, а также домашних животных.Heges также разводят небольшое количество свиней для прямых продаж свинины и говядины.

Новая семья : поженились в 2016 году, Хеге и его жена Розелла имеют двоих детей. Сыну Леруа в июне исполняется 2 года, а дочери Роселлике - 5 месяцев.

отработанного моторного масла ракета | Ракетные печи .. Уголок экспериментаторов .. Ответы на вопросы!

Дэйв
Новый участник

Сообщений: 23

Сообщение dave on

5 ноября, 2009 6:04:41 GMT -8 Что вы думаете об этом, ребята, пробовал ли кто-нибудь что-нибудь подобное? По сути, это ракетная печь, но вместо трубы для подачи дров в полу будет дыра с отстойником внизу.В поддоне должен быть кусок стекловолоконной изоляции, проникающий в воздушный поток и заполненный отработанным моторным маслом. Отстойник может быть шире трубы, чтобы отверстие для заполнения находилось сбоку. Не уверен, как долго прослужит стекловолокно, но даже если бы вам пришлось его купить, это не заняло бы много времени.

Я новичок в концепции ракетной печи и просто обдумываю идеи. Если я когда-нибудь добьюсь завершения своих неотложных проектов, у меня будет несколько обрезков выхлопных труб грузовиков диаметром 5 дюймов из другого проекта, также с изгибом на 90 градусов.

Сообщение swizzlenutz от

5 ноября 2009 г. 10:30:31 GMT -8

Я хотел бы посмотреть, как устроена горелка для отработанного масла. Не могли бы вы смешать два? Допустим, у вас почти закончилось растительное масло, и у вас есть пара литров после замены масла поверх него, или вам нужно что-то отрегулировать? Время от времени я вижу бесплатное вегетарианское масло на Craigslist, обычно оно составляет 50 галлонов.Swizzle

Сообщение swizzlenutz от

5 ноября 2009 г. 13:38:17 GMT -8

Я думал больше о капельнице в горелку. Капельницу необходимо закрыть, чтобы не пропускать лишний воздух через этот вход. Вы могли бы контролировать поток воздуха, добавив заслонку печи, используя 6-дюймовую или 8-дюймовую печную трубу для установки.Вам понадобится фитиль, или просто закапайте его в неглубокую миску или углубление, зажгите и начните капать. Чем больше труба, тем больше потребуется фитиль. В противном случае воздушный поток может просто задуть огонь. Воздушный поток также будет выдувать масло вбок, так что, может быть, плита горелки может быть больше похожа на поддон для пыли в самом конце туннеля для сжигания в основании стояка? Swizzle

Сообщение Осла от

5 ноября 2009 г. 17:47:40 GMT -8 Мой друг с капельницей сказал, что само по себе не работает.WVO, в первую очередь, нужен сильный нагрев. Кроме того, капает медленно, и топливо не настроено с самого начала для эффективного сжигания.
В высокотехнологичных ситуациях сжигания масла есть фитиль (например, керосиновые обогреватели) или испарительное сопло под давлением. Могут быть и другие способы, просто я о них не знаю.

Кажется, что горелка на чистом отработанном масле (ракетная печь) была бы намного меньше, как 2- или 4-дюймовая труба. Нужен способ нагреть трубу до температуры, чтобы масло начало воспламеняться... Как небольшой костер - крошечная ракетная печь на дровах только для предварительного нагрева горелки на отработанном масле. Для этого потребуется способ распыления масла в виде тонкой струи, возможно, инжектор Вентури или что-то в этом роде.
Обычно все это приводится в действие с помощью воздуходувки. Интересно, может ли сверхизолированный стояк тепла произвести достаточно энергии, чтобы заставить его работать .. ??

Сообщение swizzlenutz от

5 ноября, 2009 18:12:46 GMT -8

Я не думаю, что смогу получить достаточно отработанного масла, чтобы сделать для него специальную печь.Как вы думаете, капельница будет хорошо работать в обычной ракете, если ей есть на что капать, в моем случае это будет дерево или, может быть, картон. Swizzle

Дэйв
Новый участник

Сообщений: 23

Сообщение dave on

6 ноября 2009 г., 6:17:12 GMT -8

Если изоляция из стекловолокна не работает, я задаюсь вопросом, обеспечит ли уплотнение дверного троса дровяной печи достаточное впитывание для меньшей ракетной печи, а также выдержит ли тепло.Думаю, они видят 700–1000 F. Кроме того, максимальная температура горения может быть видна не на поверхности фитиля, а в камере сгорания.

Сообщение swizzlenutz от

6 ноября, 2009 9:57:36 GMT -8

Думаю, я рассчитываю, что просто увеличу количество бесплатного топлива. Если я могу добывать всю весну, лето и начало осени, чтобы получить достаточно топлива на половину зимы бесплатно, то меня это устраивает.Если бы я мог насытиться на всю зиму, я был бы в восторге. Я не уверен, что хочу, чтобы в моем доме все время пахло картофелем фри. Swizzle

Сообщение swizzlenutz от

6 ноября 2009 г. 13:35:49 GMT -8

Теперь, когда вы упомянули об этом, я думаю, что видел одну из новостей о матери-Земле, где парень использовал болты.Это тот тип печи, который должен гореть очень горячо, иначе в воздухе будет много гадостей. Я думаю, что ракетная печь могла бы достичь таких более высоких температур, но неизвестно, сколько времени потребуется, чтобы разогреть ее до такой степени. Каждая плита была бы другой. Он действительно упоминал в своих первых попытках, что болты будут настолько неприятными из-за какого-либо типа нароста, что ему придется покупать новые болты или действительно работать над их чисткой для повторного использования. Я посмотрю, смогу ли я снова найти статью. Swizzle

Сообщение yesimag от

15 ноя 2009, 23:18:16 GMT -8 Здравствуйте, впервые разместил, только что нашел эти форумы.

То, что вы обсуждаете, меня немного интересует. Вскоре я собираюсь построить нагреватель ракетной массы в домике на дереве, и возможность сжигания отработанного масла будет для меня огромным преимуществом. Поскольку мои соседи и я отключены от электросети, существует довольно много отработанного моторного масла от различных генераторов. Даже если бы мне нужно было предварительно разогреть печь огнем, я был бы топлен, если бы мог сжечь это масло.

Однако я не хочу покрывать дерево и свой дом черной сажей. Как вы думаете, выбросы от этой деятельности будут значительно больше, чем от сжигания дров?

Я буду смотреть эту ветку, чтобы увидеть, куда она идет.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
