Печь на отработке своими руками

Успешно задействовать выброшенное сырьё – всегда доставляет удовольствие, а когда это затрагивает топливо и обогрев, то это ещё и весьма экономично. Яркими представителями этого выступают обогревательные печи на отработанном масле собственными руками.

В них задействуется всякое масло, что в состоянии гореть. К таковым относится: машинного типа, дизельного, на растительной основе, от трансмиссии, кондитерское и разное другое.

Трудностей с заправкой таких аппаратов не бывает. Ко всему такая печь также создаётся из выброшенного сырья – состаренного баллона от газа или кислорода, трубных обрезков разного сечения и фрагментов металла.

Содержание

Концепция действия печи на отработке

Если какое-ибо бывшее в употреблении масло только поджечь, оно будет сильно чадить и издавать интенсивный запах. Поэтому непосредственное горение не применимо здесь. Вначале летучие компоненты испаряют, затем они сжигаются. Это и лежит в основе проектирования конструкций. Так что в отдельных вариантах печка вмещает 2 камеры сгорания, сочетаемые трубой с проделанными дырками.

В лежащей внизу камере осуществляется нагрев топлива и его испарение, а пары горючего подымаются к верху. Перемещаясь по трубе с дырками, они смешиваются с кислородом, находящимся в воздушном пространстве. А в верховом участке данной трубы смесь загорается, и сгорает во 2-й камере.

Здесь сгорание паров выходит с выходом большого объёма тепла и сниженного задымления. При верной методике – отсутствует дым и сажа.

Другой способ раздела утяжелённого топлива

Этот другой метод разграничения тяжёлого топлива (на масле разного рода) на облегчённые фрагменты, он более действенен, но труднее в применении.

Для действенного образования паров в низовой камере укладывается блюдце из металла. Оно раскаляется, а падающие на него капельки отработки сразу преобразуются в горючие пары.

Здесь образуется светло-голубой свечение, как при плазменном горении.

Потому конструкция приобрела наименование – с плазменной подставкой. Чтоб получить большую действенность горения топлива, пользованное масло должно поступать в низовую камеру весьма малыми долями, порой тончайшей струёй. Поэтому технология носит название – капельная подача.

Преимущества

К преимуществам печек на выработанном масле относятся такие аспекты:

• печки прекрасно обогревают закрытые просторы, потому они хороши не только для технических сооружений, но и для нагрева маленьких теплиц и строений, где размещается домашняя живность и птицы;
• верно разработанная печь не станет коптить и выдавать большущего объёма копоти;
• данный обогревательный агрегат очень простой в использовании;
• учитывая, что отработанное масло само не горит, а горят только его пары, то печка считается довольно безопасной по риску пожара, если придерживаться норм её эксплуатации.

Стоит упомянуть о минусах этого метода:

• не разрешено в печке использовать масло, содержащее сторонние примеси, так как это приведёт к взрыву;
• дымоотвод, как и сама печка, часто нуждаются в очищении от веществ после сгорания;
• в ходе усиленного горения печка внушительно гудит.

Печь на выработанном масле из баллона

Известно довольно большое число печных структур с задействованием баллона от газа, что функционируют на бывшем в работе масле. Посмотрим на самые широко используемые собственниками гаражей виды.

Наиболее незатейливый вариант

Эта модель обладает простотой в плане производства, ведь баллон являет собой подготовленную тару, её остаётся только доделать, а также имеет высокую прочность сварных швов. Вот пошаговое исполнение:

1. Необходимо отвинтить краник и стравить оставшийся газ из баллона. Он должен постоять открытым 2-3 дня. Хорошо, если ёмкость помыть.
2. Баллон в 1/2 своей удлинённости режется болгаркой. Потребуется верховая доля.
3. С неё сшибается краник. Если его не выйдет отвинтить, то для снятия можно задействовать кувалду.
4. Из листа металла утолщением 3-4 мм режется блин d: сходным сечению баллона.
5. Из трубы d: 10 см режется отрезок удлинением 60-100 см.
6. В нём рядами сверлятся дырки d: 6-8 мм. По площади предполагается 6 дырок, вдоль 8-10 шт. В общем количество дырок – около 50 шт.
7. Труба заваривается к прошлому участку монтажа краника.
8. Сейчас немного в боку на крыше баллона проделывается ещё одна дырка d:25-30 мм, к нему наваривается труба 32 мм, протяжностью 50 мм. На неё монтируется заслон. Через него в середину печки станет вливаться состаренное масло и выполняться поджигание.

Приоткрывая и затворяя заслон получится регулировать процедуру сгорания топлива в середине бака. Эту маленькую печь можно не дорабатывать отсеком дожигания. Хватит вмонтировать хороший наклонный дымоотвод.

Печка баллона газа с обдувом

Это усложнённый в исполнении конструктив, но более действенный в сравнении с предыдущей. Работа по изготовлению происходит в таком порядке:

1. Из баллона стравливается воздух чрез приоткрытый краник.
2. В верховой крышке режется дырка в делянке монтажа вентиля. Это получится проделать, загодя высверлив дырки электродрелью. К проёму заварится труба.
3. Наносятся метки для 2-х проёмов в баллоне, первый над вторым. По ним режутся проёмы прямоугольником. Обрезанные куски станут применяться в виде дверец.
4. К этим кускам и баллону завариваются обыкновенные навесы.
5. Из листа металла режется блин d: равный сечению баллона. В нём по серёдке проделывается округлая дырка d: 100 мм. Блин вкладывается меж обустроенными дверками, где он заваривается. Он станет исполнять роль переборки.
6. Из фрагмента трубы 100 мм создаётся деталь с перфорацией. Она устанавливается в дырку на блине таким образом, чтобы перфорация находилась в середине низовой камеры.

Далее к трубе следует подключить воздухопровод, им может стать труба, а чрез неё за счёт вентилятора воздушная масса станет нагнетаться в камеру горения. Дымоход подсоединяется в боку от баллона или около воздухопровода.

Печка капельного вида

Об основе работы печей на капельной функции уже рассказывалось. В них главная конструкционная деталь – чаша, на неё станет капать топливо. Скорость поступления обусловлена d: чаши и показателем разогрева печи. Имеется несколько видов таких аппаратов. Известны печи, которые функционируют в стандартизированном режиме. Ещё есть, что работают с надувом.

Здесь поступление топлива может проводиться с боку, либо сверху чрез ствол подачи воздушной массы. Формирование такого аппарата выполняется подобным образом, что описан в предыдущем примере. Но существуют и различия: единственная дверка, воспламеняемая чаша.

Прочие виды печек

Помимо баллона от газа имеется и прочее сырьё, оно может быть не новыми, из него также сооружаются печки. Используется труба с утолщением стенки не менее 5 мм или лист железа утолщением 4-5 мм. Ко всему специалисты располагают разнящимися конструкциями, что отличаются одна от другой добавочным полезным функционалом.

Печка на масле с водным контуром

Это усложнённая конструкция, но она превосходит другие модели. За счёт неё получится нагревать, как гаражное помещение, так и бачок с водой. А возможно её задействовать как отопительный котёл, коим обогревают помещение больших габаритов.

Такую печь соединяют чрез тепловой обменник с системой водного обогрева, где выполнена разводка труб с установкой батарей. Здесь учтены конструктивные особенности:

• теплообменник в виде змеевика, оборачивается вокруг печки с наружной стороны. Он несложный в исполнении;
• печка конструируется из трубы, поделенной на 2 отсека. Внизу находится камера горения, а вверху – для водицы;
• это аппарат с водной рубашкой. Имеется ввиду, что меж корпусом оборудования и отсеком горения остаётся пространство, заливаемое водой.

Вариант виднеющегося и закрытого типа

Разница 2-х моделей в следующем: печь на выработанном масле открытого вида представляет собой 2 камеры, совмещённые меж собой трубой с перфорацией. Такая представляется в открытой форме, она вовсе не защищается, а воздух заходит прямиком чрез дырки в камеру дожигания. Здесь труба бывает округлой или прямоугольником.

Модель закрытого образца – это герметично закрытый с разных боков аппарат. В нём установлена дожигающая деталь из трубы с перфорацией. Однако воздух поступает в него наверху за счёт вентилятора – это своего рода печь с обдувом. А агрегаты малых габаритов, вентиляторами не обустраиваются. В них охлаждённый воздух заходит в зону с более высокой температурой самотёком.

Печки, действующие на выработанном масле, применяются доморощенными мастерами долгое время. Главное их достоинство пред остальными видами – большая тепловая отдача с малыми расходами дешёвого горючего.

При всём даже компактный аппарат способен обогреть большую площадь помещения. Умея работать со сварным аппаратом и прочим необходимым инструментарием, загоревшись желанием и приобретя материалы, можно без труда сформировать такую печь.

Фото печки на отработке

Автор статьи:

Печь на отработке своими руками: чертежи, 31 фото пошаговой сборки печи

Самодельная печь на отработанном масле: чертежи, размеры, фото изготовления и подробное описание самодельной печи на отработке своими руками.

Представляем Вашему вниманию очередную самоделку умельца Глеба, на этот раз он сделал печь работающую на отработке. Получилась довольно удобная и практичная конструкция, далее фото пошагового изготовления с описанием от автора.

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Чтобы доставать чашку из трубы, сделал специальную кочергу.

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

Для всего этого из квадратной трубы сварил раму:

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

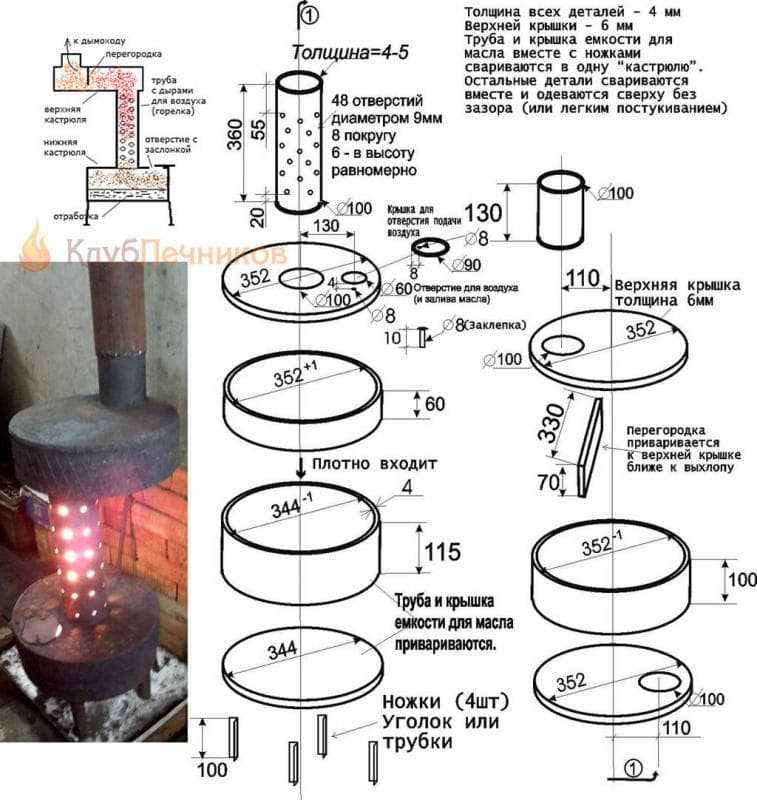

Чертежи печи на отработке.

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь.
