Как сложить печь ракету из б/у кирпича своими руками

Здравствуйте Дорогие друзья и посетители сайта “Самоделкин друг” разрешите представить вашему вниманию обзор порядовки реактивной печи ракеты сложенной из б/у кирпича (кладка кирпич на ребро)  Печь-ракета славиться своей экономичностью, вот мне и пришла мысль сложить что то подобное в деревне, чтобы экономить газ, электричество и собственно сами дрова при готовке пищи и кипячении воды. Печь сложил во дворе дома, на постройку ушло около 30 б/у кирпичей и немного свободного времени)

Вечером после посадки картофеля на огороде решил приняться за кладку печи, первым делом слегка углубился в землю сняв слой дерна 5 см, затем выложил основание из того же кирпича.  (фундамент заливать необязательно) Приготовил кладочный раствор на основе глины и песка, можно добавить немного золы тогда раствор приобретет приятный цвет и будет ложиться мягче. Кладку кирпича осуществлял на ребро, таким образом экономим на количестве кирпича, как уже упоминал “на все про все” ушло порядка 30 кирпичей.

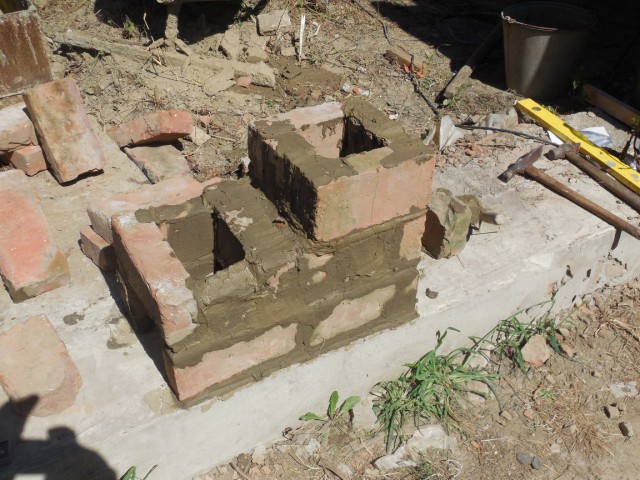

Первый ряд: длина 3 кирпича и ширина в половинку кирпича, Второй ряд: формируем топку и камеру сгорания ракетной печи. Третий ряд: поднимаем кладку камеры сгорания и так 5 рядов и завершает конструкцию импровизированная плита из 4х кирпичей.

И так друзья, давайте перейдем к просмотру видеообзора реактивной печи ракеты, где показана порядовка и сама работа печки.

Материалы

1. 30 кирпичей б/у
2. глина
3. песок
4. вода

Инструменты

1. мастерок
2. киянка
3. лопата
4. емкость для приготовления раствора

Видеообзор кладки печи-ракеты своими руками

Данная печь имеет вертикально расположенную топку, что собственно и делает ее реактивной, воздух засасывается сверху и проходит в камеру образуя тягу.

Как видите нечего сложного нет, все просто и доступно, а самое главное бюджетно) Можно сложить во дворе частного дома или же на дачном участке, готовить пищу, кипятить воду, варить варенья и соленья на зиму и при этом экономить)



Так же у меня есть для Вас еще один более простой способ кладки печи-ракеты из 21 б/у кирпича, кладется на сухую без раствора, время на кладку займет у вас всего 5-10 минут. Прошу ознакомиться.

Тоже все просто и понятно, справиться даже ребенок)

Для дачников еще могу предложить вариант мангала с естественной циркуляцией воздуха, сложенный так же из б/у кирпича. Отличительная особенность мангала моей конструкции в том что кирпич с отверстиями дает доступ воздуха к очагу горения и происходит естественная тяга, благодаря чему сгорание угля или древесины происходит равномерно и не нужно поддувать веером) Прошу ознакомиться.

Обзор мангала с естественной циркуляцией воздуха с пояснением.

Надеюсь мои печки и мангалы Вам понравились, основа основ-это простота и бюджетность конструкции, а так же надежность что немаловажно естественно.



0 Points

Хорошая оценка Плохая оценка



Ракетная печь | shtiggy

Более десяти лет я учился, рисовал и мечтал сделать ракетную печь. В течение последних нескольких месяцев я исследовал и планировал построить один — на Оксфордской городской ферме.

Он будет находиться рядом с летней кухней и может использоваться реже одного раза в неделю, но иногда будет кормить более сотни посетителей в течение нескольких часов, поэтому в нем есть большая печь. Он включает в себя «пакетный ящик», позволяющий сжигать большое количество дров, и скамейку с подогревом, чтобы согреть тех, кто ждет свою пиццу.

Вот наши последние чертежи и планы:



Вид изнутри кухни:

Основная часть конструкции выполнена из красного кирпича. Нагревательная плита (под чайником) будет из листа нержавеющей стали, вероятно, толщиной 5-6 мм, надеюсь, из нашей местной свалки. Сама печь сделана из половины масляного барабана, а также из вторсырья — 60 см в диаметре и 45 см в глубину — достаточно для 4 или 5 полок внутри для выпечки больших партий пиццы. Это «белая печь», что означает, что ее содержимое никогда не контактирует с дымом и горячими газами. Большинство печей для пиццы являются «черными печами», в которых дым проникает в пищу и вокруг нее, добавляя вкус «древесного дыма», но также рискуя возможным загрязнением от добавок в «найденной древесине». У нас есть несколько тяжелых плит стеллажей для печи от старой печи, которые могут быть очень полезны для изготовления крыши топки (под духовкой) и, возможно, сервировочной поверхности.

Топка (где сжигаются дрова) под печью будет из огнеупорного кирпича. Так же будет и стояк (где горящие древесные газы ревет вверх во внутреннем дымоходе, создавая звук «ракеты»), под котлом. См. диаграмму плана ниже для получения дополнительной информации об этом.



Вид снаружи кухни

Сиденье скамьи с подогревом , вероятно, будет изготовлено из тротуарной плитки, а подушки и одеяла будут вынесены, когда люди находятся рядом. Так что, пока вы ждете свою пиццу, вы можете согреться снизу вверх! Мы могли бы покрыть часть кирпичной кладки саманом, что добавило бы теплоизоляции и выглядело бы красивее, а льняным маслом сделать его устойчивым к атмосферным воздействиям.



Вид в плане

На этом рисунке показан хитрый элемент – « дроссель ». Когда огонь впервые загорится, нам понадобится дымоход , чтобы « вытягивал » тепло и дым через структуру колпака печи. При вытягивании дросселя горячему воздуху разрешается « короткий путь » идти прямо вверх по дымоходу, минуя нагретую скамью. Но как только огонь бушует и мы хотим отвести тепло к скамейке, мы отодвигаем дроссель, в котором открывается «9».0003 длинный маршрут ‘, чтобы горячий воздух вместо этого двигался внутрь и через нагретую скамью, передавая свое тепло этим кирпичам и согревая наших гостей снизу. В то же время лопасть перекрывает «короткий путь», предотвращая попадание горячего воздуха прямо в дымоход. Также могут быть случаи, когда мы хотим готовить, не нагревая стол.



Внутри ракетной печи для пиццы

На этом предварительном плане показаны два вида сбоку и вид сверху на высоте печи. Дерево помещается в топка и лит. Первичный ожог происходит там, нагрев воздуха в утепленном стояке – внутренняя дымовая труба. Дверной проем из топки в стояк частично ограничен, что способствует турбулентности для более горячего и чистого горения. Горячие газы в стояке теперь участвуют во вторичном сжигании . Они мчатся вверх по стояку в колпак , посылая много тепла на конфорку под чайником. Кроме того, большая часть этих горячих газов теперь циркулирует вокруг 9Колокол 0003 опоясывает барабан печи , нагревая воздух внутри, готовя нашу пиццу! В зависимости от положения дросселя более холодный воздух в колпаке будет вытягиваться либо в обогреваемую скамью и затем вверх по основному дымоходу , либо непосредственно вверх по дымоходу . Большая часть частиц древесного дыма полностью сгорает в колпаке, поэтому любой дым, выходящий из трубы, будет совершенно чистым. Большая часть тепла от ожога будет передаваться на конфорку, духовку и скамейку с подогревом.



Покрытие конфорки

Конфорка будет находиться на высоте около 130 см над землей. Так маленькие дети, которые каким-то образом попадут на кухню, не смогут туда добраться. У нас также будут три дополнительных изолирующих кожуха для нагревательной плиты, чтобы сделать ее еще более безопасной. И если мы хотим готовить, не нагревая чайник (что маловероятно в Великобритании), эти крышки сохранят больше тепла внутри колпака. Эти крышки будут сделаны из полок печи. Помимо них у нас будет деревянная сервировочная доска , которая превращает верхнюю часть духовки в рабочую поверхность, обеспечивая еще большую теплоизоляцию.



Если Вы опытный ракетостроитель, будем очень признательны за Ваше мнение.   Если у вас есть какие-либо вопросы, исправления или предложения по этому проекту,
, пожалуйста, свяжитесь со мной, используя форму на странице О КОМПАНИИ. Спасибо .



Мы очень благодарны новаторской работе многих людей, разработавших ракетную печь за последние 50 лет. Среди них Янто Эванс, форумы Donkey по ракетным печам, Питер ван ден Бург, Пол Уитон и ребята из Permies — форумы по ракетным печам и Мэтт Уокер.





Нравится:

Нравится Загрузка…

Ракетные плиты – Помощь Африке

Половина мира готовит на открытом огне. В сельской местности у всех так. Дым от костров убивает во всем мире больше людей, чем от СПИДа, туберкулеза и малярии вместе взятых. И этот дым является основной причиной слепоты.

В сельских общинах Северной Уганды Aid Africa меняет не только способ приготовления пищи, но и более широкую инфраструктуру приготовления пищи. Изменения в этих сообществах за последние десять лет дали и продолжают давать местным жителям ценные знания для повышения эффективности их приготовления пищи и снижения воздействия на окружающую среду за пределами местных деревень.

Дым от открытого огня вызывает постоянное раздражение глаз, образование рубцов и слепоту. Частицы в дыме и других выбросах раздражают легкие, вызывая респираторные заболевания. Опасность ожогов реальна, и дома с соломенными крышами часто загораются. Кроме того, вырубка деревьев для открытого огня приводит к вырубке лесов, поэтому женщинам и детям приходится ходить дальше, чтобы добыть дрова для приготовления пищи. Вырубка деревьев без достаточного лесовосстановления способствует повреждению среды обитания, утрате биоразнообразия и засушливости.

В сотрудничестве с местными сообществами за последние десять лет инженеры Aid Africa спроектировали, испытали и модернизировали Rocket Stove.

Текущая конструкция использует для приготовления пищи всего треть топлива по сравнению с открытым огнем и производит примерно на 75% меньше выбросов. Обманчиво простой и основанный на лучших научных принципах, он разработан так, чтобы быть очень недорогим, легко производить в массовом порядке из местных материалов и предназначен для помощи большинству людей.

По состоянию на ноябрь 2019 года плита была протестирована как установленная в домах и имеет право на получение углеродных кредитов. CREEC, испытательный центр в Уганде, подтверждает, что наша печь является самой эффективной дровяной печью, испытанной в Уганде. более 4500 печей были сертифицированы ООН на предмет их эффективности и активно обслуживаются для обеспечения максимальной эффективности. Все наши доноры могут гордиться работой, которую мы проделали во всех наших сообществах.



Наши шесть кирпичных ракетных печей:

• Используйте только треть дров традиционных костров
• Выброс около четверти твердых частиц ( меньше дыма )
• В два раза меньше времени уходит на сбор дров – это безопаснее для женщин и детей
• Уменьшает заболеваемость, вызываемую дымом и ядовитыми газами
• Снижает риск ожогов – особенно для маленьких детей, которые могут попасть в огонь
• Снижает риск возгорания , возможно воспламенение травяной соломенной крыши, которая может распространяться
• Возьмите в два раза быстрее, чем , чтобы приготовить
• проще в использовании
• У женщин больше времени для других занятий –
  Это сокращение бедности!

Ракетная печь состоит из шести кирпичей, изготовленных в Гулу из местных материалов. Эти кирпичи очень легкие и будут плавать на воде. Их цель состоит в том, чтобы действовать как изоляция и поддерживать огонь очень горячим, чтобы топливо сгорало полностью. Дым – это несгоревшее топливо. Эффективный огонь имеет очень мало дыма.



Сотрудники Aid Africa работают с местными деревнями, организуя мастерские по сборке Rocket Stove в своем сообществе. В настоящее время существует очередь сообществ, ищущих новые печи. Члены сообщества получают материалы и проходят обучение по сборке и установке собственных печей. Но сервисная работа Aid Africa не заканчивается семинаром, это только одна часть нашей инфраструктуры построения отношений.













Ежегодно. Помогите сотрудникам из Африки с помощью добровольцев из Университета Гулу посетить каждую печь в каждой деревне, чтобы поддерживать печи в состоянии «как новые».

Кроме того, влияние Rocket Stove не ограничивается индивидуальной домашней кухней. Запросы учреждений на более крупные кухонные плиты побудили рассмотреть вопрос о следующем этапе исследований и разработок. НПО, обслуживающие другие общины, обратились с просьбой расширить наше производство кирпича.





История Лакери (из информационного бюллетеня за апрель 2019 г.)

Меня зовут Лакери Адоч, мне 80 лет, я житель деревни Лио Бу. У меня четверо внуков и восемь иждивенцев. Пользуюсь этой ракетной печью уже полгода. Я был взволнован, когда услышал, что в мою деревню привезли плиту организации Aid Africa. К сожалению, я задержался и пришел к раздаче поздно, поэтому пропустил ее. Это произошло дважды, и через три недели лидер общины напомнил мне об очередной раздаче в соседнем селе в трех километрах от моего дома, поэтому я ушел из дома пораньше и успел получить раздачу. Из обучения и демонстрации я увидел, как развести огонь и как замазать печь. Выглядит красиво, я восхищаюсь и люблю печь. Он хорошо готовит с меньшим количеством дыма и использует меньше дров.
