Clean Burn – устройство чистого горения печей и каминов Jotul

Устройство чистого горения создано для повышения тепловой эффективности при горении

Clean burn – это процесс дожигания летучих дымовых частиц, выделяемых при горении, путём вторичой подачи воздуха для дожига этих частиц. В результате такого дожига:

• Увеличивается эффективность до 40% по сравнению с печами без устройства дожигания дыма.
• Значительно снижается отложение сажи внутри печи и на стенках дымохода
• При этом сохраняется тепловая эффективность при горении, что приводит к экономии топлива
• Сечение дымохода остаётся прежним и не сужается из-за отложения сажи в дымоходе.
• При этом снижается пожароопасность, так как сажа – горючее вещество.
• Вредные вещества не выбрасываются в атмосферу и таким образом сохраняется экология региона.

Наглядно рассмотрим как происходит дожигание дымовых частиц (вторичный дожиг). Воздух проходит между стенками и, предварительно нагреваясь, попадает в область вторичного горения. Дым от сгорания дров проходит через область вторичного дожига и возгарается вторично за счёт большой температуры. Таким образом недогоревшие летучие частицы в дыме сгорают и дают дополнительное тепло. В дымоход попадают только горячие газы без сажи, при этом дымоход и окружающий воздух остаются чистыми

Что показывют исследования системы “Клин Бёрн”

Часто исследования сосредотачивают только на максимальном уровне тепловой эффективности (КПД – коэффицент полезного действия) от горения. Хотя, как показывает опыт, большинство людей используют свои камины и печи в основном на медленном горении. Что позволяет назвать исследования КПД на максимальной мощности горения не самыми верными и необходимыми, так как они не учитывают

особенности реального использования таких устройств.

Исходя их этого понимаем, что для достижения максимального КПД в печах с простым горением нужно поддерживать максимальное горение, при максимально разрешённом количестве топлива в топке. При этом следует помнить, что правильно использовать дрова для сжигания при влажности не более двадцати процентов. Иначе эффективность печи будет снижаться с увеличением влажности дров.

В нашем случае дело обстоит по другому. Норвежские печи Jotul тестируют по-другому. Например, технические данные говорят, что печь Jotul оснащена системой чистого горения и её КПД равен 76%. Это означает, что этот уровень находится в определённом диапазоне тепловой мощности, например от трех до девяти киловатт.

При этом следует учитывать, что этот КПД может увеличиваться до 90% при сжигании более плотных пород дерева, таких как дуб или при использовании дровяных брикетов с искусственной влажностью не более восьми процентов.

Схема эффективности системы чистого горения Сlean burn

Верхняя схема показывает, как повышается КПД печи при увеличении мощности, то есть при увлеличении количества загруженного топлива и при увеличении подачи воздуха для горения. В то время как нижняя схема демонстрирует выделяемое количество сажи в обычных печах и в печах Jotul со вторичным дожигом, также в зависимости от тепловой мощности.

Подводя итоги отметим, что печи Jotul с устройством дожигания дымовых газов будут более эффективными в ежедневном использовании, чем печи не оборудованные вторичной подачей воздуха. В таких печах передача тепла к помещению переходит с одинаковой эффективностью при различных режимах горения, будь это два полена или больше. В то время как простые печи при малом горении передают только около 50% тепла от огня, а остальное тепло уходит в дымоход в виде сажи и такое тепло можно считать потерянным.

Если Вы видите камин отмеченный этим знаком – это значит, что в нём используется технология “Клин Берн” – чистое горение (CB). Это означает, что камин использует систему вторичного сжигания, которая преобразует до 90% дыма в тепло. Таким образом, мы получаем минимальный выброс дыма. Горение даёт больше тепла и минимум сажи.

Камин «чистого горения» (дожиг). Печи дожига, печи-камины с системой чистого горения.

В описаниях готовых каминов и топок часто встречается фраза о том, что они «оборудованы системой чистого горения» или «повторного (двойного) дожига». Как работает эта система, что такое дожиг и в чем его преимущества?

• 1 из 1

На фото:

Огонь в открытой топке дает меньше тепла, чем в закрытой.

Дымовой зуб. Чтобы тепло не улетало «в трубу», в каминах из кирпича или камня в устье дымосборника делали кирпичный выступ — зуб. Он замедлял движение дыма и способствовал увеличению теплоотдачи, а также препятствовал поступлению в топку холодного воздуха через дымоход, что могло «выбить» дым в помещение. Но зуб лишь немного исправлял ситуацию, повышая КПД камина на 3-5%. Дальнейшее совершенствование было затруднено из-за невозможности контролировать воздушные потоки в открытой каминной топке.

На фото: камин с открытой топкой.

При горении дров, бурого и каменного угля, а также специальных паллет (современные топливные брикеты или гранулы на древесной основе) не происходит их полного сгорания. Уголь и зола на дне топки представляют собой лишь малую часть несгораемого остатка (всего 15% при горении древесины). Намного больше частиц топлива и горючих элементов (до 85%) уходит вместе с дымовыми газами в трубу. Все дело в том, что в камине создается ламинарный (прямой) воздушно-дымовой поток. И при сильной тяге часть топлива в нем просто не успевает перегорать, хотя на периферию внутреннего пространства топки воздуха может поступать недостаточно. Как результат — большой расход топлива при низкой теплоотдаче.

Принцип действия «дожига»

С появлением закрытых (оснащенных дверцей) топок из металла ситуация переменилась. Процесс горения стал контролируемым, появилась возможность использования системы повторного дожига. Зуб уже делается не из кирпича, а чугунной или вермикулитовой пластины. Крепится он как горизонтально, так и под наклоном. По-прежнему служит замедлению тяги: в результате, дымовые газы скапливаются в дымосборнике, куда подается через специальный воздухозаборник дополнительный поток воздуха. Наличие окислителя (воздуха) заставляет газы повторно воспламеняться. Тепло от их горения передается стенкам топки и специальным теплонакопителям, а также поступает в виде прямого излучения сквозь стекло.

Меньше дров – больше тепла. В результате более полного сгорания топлива КПД камина увеличивается на 20-30%, а при оборудовании очага системой конвекции — еще больше. При этом расход топлива существенно снижается.

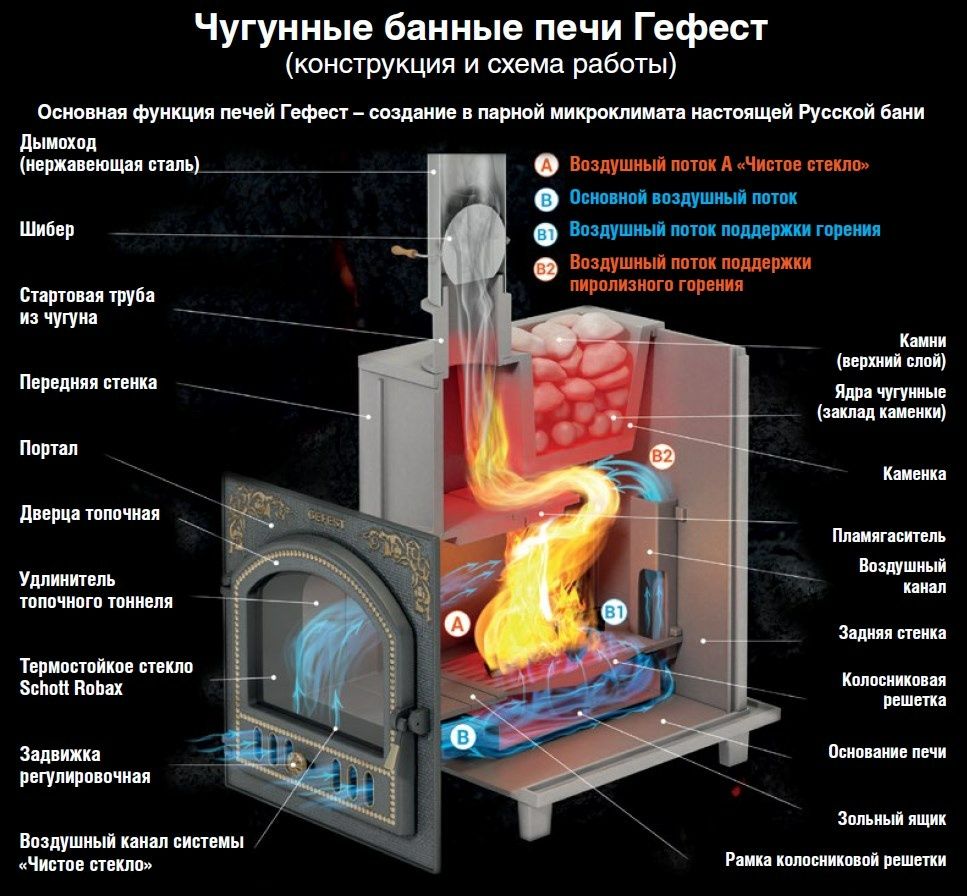

На фото: схема циркуляции потоков воздуха

Это описание общих принципов процесса, каждая компания старается привнести что-то свое в организацию системы двойного дожига: некоторые (Spartherm, Supra) ограничиваются установкой зуба и дополнительной подачей воздуха; Jotul, Edilkamin предпочитают организовывать в верхней части камеру вторичного дожига. В этом случае устанавливается не пластина (зуб), а решетка с калиброванными отверстиями (инжектор), сквозь которую дым переходит в камеру в верхней части топки, смешивается с воздухом и сгорает.

Примеры «металлического каминного зуба». Различные варианты конструкции и схема внутреннего устройства.













Плюсы камина / печи с системой дожига:

Маленькое «окошко». Топка, оснащенная двойным дожигом, имеет нестандартные размеры: устройство камеры дожига потребует или увеличения высоты дымосборника, или уменьшения высоты стенок. Последнее приведет к сокращению размеров топочного окна. Поэтому при выборе готовых облицовок для камина необходимо учитывать, что такие топки подойдут не для всех моделей. Эти ограничения и требования объясняют, почему, при больших преимуществах, системой повторного дожига пока оснащаются только 40-45% производимых топок.

На фото: модель Monaco I 106 003 636 от фабрики Max Blank.

Иногда в аннотациях к топкам можно прочитать термин «третичный дожиг». Это ошибка перевода.
Имеется в виду три источника поступления воздуха в каминную топку: непосредственно к топливу сквозь колосниковую решетку, сквозь прорезь дверцы для ее защиты от копоти в средней части топки, и забор для «чистого горения» в верхней части.

Мелкие частицы и горючие элементы, содержащиеся в дымовых газах, прогорают. Горение действительно становится чистым — выброс вредных веществ падает на 60-70%. Это важно не только в плане экологии, но и с точки зрения эксплуатации камина. В дымовых газах присутствует большое количество смол, фенолов и сажи, оседающих на стенках дымохода и ухудшающих его работу. Кроме того, в них в избытке содержится водород, который, соединяясь с водяными парами, серой и другими элементами, образует кислоты, воздействующие на части конструкции камина.

Выбор топки с системой «чистого горения» не сильно повлияет на конечную стоимость камина, но сделает его более эффективным, экологичным и долговечным.

Применение вторичного дожига актуально только для твердого топлива (дрова, угольные брикеты). Газ выделяет намного меньше вредных веществ и сгорает более полно, поэтому газовым топкам данная система не требуется.

• 1 из 2

На фото:

Примеры моделей с системой двойного дожига.

Минусы камина / печи с системой дожига:

Минусов как таковых система вторичного дожига не имеет. Скорее существуют определенные ограничения на ее использование. Систему невозможно реализовать в традиционном камине с открытой топкой, поскольку не существует способа контроля воздушных потоков.

---

В статье использованы изображения сайтов 360.ru, superiorclay.com, vestalmfg.com

Комментировать в FB

Комментировать в VK

Чистая дровяная печь | Самая эффективная дровяная печь

Чистая дровяная печь | Самая эффективная дровяная печь

MF Fire началась с идеи сделать дровяную печь с низким уровнем выбросов, которая может быть приятным источником чистой энергии. С Catalyst вы получаете самую эффективную дровяную печь. Он умный, простой в использовании и невероятно чистый. Катализатор решает проблемы, из-за которых дровяная печь загрязняется, обеспечивая практически полное отсутствие дыма и копоти.

Узнать больше

Чемпион чистых технологий и низких выбросов

Компания Catalyst штурмом взяла мир дровяных печей и чистой энергии, выиграв приз Массачусетского технологического института за чистую энергию и несколько наград за низкий уровень выбросов против лучших в отрасли на соревнованиях Wood Stove Decathlon и Next Generation Wood Вызов дизайна печи. На этих соревнованиях сжигали древесину так же, как и выдержанную кордовую древесину, а не какой-то искусственный лабораторный тест. Возьмите домой единственную непревзойденную дровяную печь с низким уровнем выбросов Catalyst.

Заказ печи

Вы заслуживаете чистоты

Дрова — это здорово, если не считать дыма и копоти. Со временем он проникает во все: стены, мебель, одежду, ваш дом и автомобили. Это также создает проблемы со здоровьем — это основная причина заболеваний легких, астмы и респираторных заболеваний. Ты заслуживаешь лучшего. Чтобы решить эту проблему, мы производим чистые дровяные печи, которые позволяют вам свободно наслаждаться теплом и комфортом вашего огня.

Преимущества

Чистота

Здоровее

Экономьте деньги с чистым сжиганием

Дровяная печь с низким уровнем выбросов хорошо для вашего кошелька. Огонь производит побочные продукты, такие как сажа, креозот и пепел. Они являются результатом несовершенного горения и приводят к меньшему количеству тепловой энергии, чтобы согреть вас. Чистый прожиг — тот, при котором древесина более тщательно расходуется без побочных продуктов, — дает вам больше пользы от вашей древесины. Вы не только получаете пользу для здоровья и чище в доме, но и экономите деньги.

Узнайте большеСоберите свою плиту

Награда

Подпишитесь на анонсы новых продуктов, статьи о печах и интересные новости.

Расчет… Один момент.

Выберите печьNova Дровяная печьNova 2 Дровяная печьNova Tower StoveNova 2 Tower StoveNova Дровяная печь InsertNova 2 Дровяная печь Insert

Выберите страну… КанадаСоединенные Штаты (США)

Выберите штат… АлабамаАляскаАризонаАрканзасКалифорнияКолорадоКоннектикутДелавэрОкруг КолумбияФлоридаГрузияГавайиАйдахоИллинойсИндианаАйоваКанзасКентуккиЛуизианаМэнМэрилендМассачусетсМичиганМиннесотаМиссисипиМиссуриМонтанаНебраскаНевадаНью-ГэмпширНью-ДжерсиНью-МексикоНью-ЙоркN Северная КаролинаСеверная ДакотаОгайоОклахомаОрегонПенсильванияРод-АйлендЮжная КаролинаЮжная ДакотаТеннессиТехасЮтаВермонтВирджинияВашингтонЗападная ВирджинияВисконсинВайомингВооруженные силы (AA)Вооруженные силы (AE)Вооруженные силы (AP)

X

Предложения

Чистый прожиг – что это значит?

Экологичность благодаря технологии Clean Burn

Знаете ли вы, что в Скандинавии действуют самые строгие в мире требования к выбросам твердых частиц при сжигании древесины в жилых помещениях? Регулирующие органы разрешают выбросы только 10 граммов твердых частиц на каждый сожженный килограмм. Однако Scan имеет гораздо более высокие амбиции, чем это, и разработал техническое решение под названием Clean Burn Technology, которое приводит к выбросам менее половины установленных законом требований. А некоторые из наших дровяных печей выделяют менее 1 грамма!

Секрет в горении. Когда дрова нагреваются, газы и частицы, хранящиеся в поленьях, высвобождаются. В то время как старые печи направляют эти газы и частицы прямо в дымоход вместе с драгоценным теплом, в результате чего КПД составляет всего 40 процентов, технология Clean Burn обеспечивает сжигание газов и частиц, которые не сжигаются в старых печах. Это приводит к минимальным выбросам через дымоход, удваивает эффективность производства и выделяет больше тепла для вашего дома. Принцип в том, что они лучше утеплены, что повышает температуру в топке.

Кроме того, дополнительный нагретый воздух (кислород) подается непосредственно над огнем, что обеспечивает сгорание несгоревших газов и частиц в старой печи. Это приводит к снижению выбросов через дымоход, удваивает эффективность производства и выделяет больше тепла для дома. Это процессы, над улучшением которых мы постоянно работаем в наших исследованиях и разработках.

Рене Кристенсен, старший вице-президент по продажам и маркетингу

Широкое согласие между экспертами и экологическими организациями

Хотя сжигание древесины является основной причиной проблем, связанных с взвешенными твердыми частицами, в настоящее время среди экспертов и экологических организаций в Норвегии существует широкое согласие в том, что решение состоит в том, чтобы просто заменить устаревшие печи новыми, чистыми дровяными печами и каминами или установить чистые топочные вставки в открытые камины / очаги с подогревом. Не горение дров само по себе является причиной загрязнения, а старые печи и камины, которые приводят к неполному сгоранию частиц и газов. Если мы заменим эти старые камины новыми, проблема загрязнения, вызванная сжиганием дров, будет решена.

Общие европейские правила

1 января 2022 года вступят в силу новые требования к выбросам от каминов в соответствии с законодательством ЕС/ЕЭЗ об экодизайне бытовых отопительных приборов. В соответствии со стандартами Норвегии требования будут применяться к выбросам твердых частиц (PM), органических газообразных соединений (OGC) и окиси углерода (CO). Ради сохранения климата мы надеемся, что строгие требования будут по-прежнему применяться, чтобы заставить нас продолжать уделять внимание дальнейшему повышению эффективности нашей технологии экологически чистого сжигания.

Сосредоточение внимания на замене дровяными печами чистого горения

По состоянию на 1998 год все дровяные горелки, продаваемые в Норвегии, должны были быть чистыми, чтобы уменьшить количество вредных частиц. Это также относится к любой устанавливаемой дровяной печи, независимо от того, новая она или бывшая в употреблении.

Однако, по данным независимой исследовательской организации SINTEF , существует колоссальный потенциал для улучшения, поскольку в Норвегии все еще используется около 1 миллиона старых дровяных печей и каминов с нечистым горением.

Чтобы стимулировать замену дровяных печей, город Берген проложил путь, предоставив гражданам 5000 норвежских крон за обмен их старой дровяной горелки на новую. Кроме того, с нового года в Бергене ввели запрет на использование нечистых печей, что дало отличные результаты. На фоне этих успехов все больше местных властей в Норвегии рассматривают возможность последовать примеру Бергена.

Экологически безопасное сжигание древесины для более здорового климата

Используя дровяную печь, обеспечивающую минимальные выбросы твердых частиц, вы можете внести свой вклад в защиту окружающей среды и улучшение климата для всех нас. Вещества, загрязняющие воздух, выбрасываемые в одной стране, могут переноситься в атмосферу, что приводит к ухудшению качества воздуха в соседних странах, поэтому решение проблем загрязнения воздуха должно быть в интересах всех.

И более того: экологические организации, Норвежская ассоциация по борьбе с астмой и аллергией (NAAF) и производители дровяных приборов и дымоходов выступают за запрет на использование старых печей, призывая потребителей ограничивать загрязнение окружающей среды путем модернизации своих дровяных горелок.

Но сжигание древесины также является энергоэкономичным для вас как частного потребителя. Затраты на топливо будут значительно снижены, потому что меньше тепла уходит вверх по дымоходу, и больше выделяется в ваш дом, а это означает меньшие счета за электроэнергию.

По данным Energismart, установленного Friends of the Earth Norway в рамках европейской сети TopTen, которая позволяет потребителям выбирать энергоэффективные решения, установка камина с чистым горением также означает следующую экономию домохозяйства:

Достигните значительной экономии за счет сделать энергосберегающий выбор для вашего дома. Преимущества представлены в “Energismart”, проекте, организованном Friends of the Earth Norway:

• Старая, грязная печь для сжигания топлива может использовать только 50% дров для отопления помещений, тогда как используется до 80%. в печи на чистом огне
• 40-литровый мешок березовых дров теоретически обеспечивает отопление дома на 76 кВтч. Однако при сжигании в старой печке он даст только 39 кВтч тепла. При чистом горении печь отдаст в дом 60 кВтч тепла.
• Если предположить, что мешок дров стоит 50 норвежских крон, потребители платят 0,81 норвежской кроны за каждый кВтч в печи с чистым горением. Это на 0,50 норвежских крон меньше, чем в старой печи (где каждый кВтч стоит 0,13 норвежских крон).
• Это означает, что если вы купите 54 сорокалитровых мешка дров (около 2,232 м³), вы будете производить 3240 кВтч в печи на чистом топливе.
  В старой печке вы произведете всего 2106 кВтч и вам понадобится еще 29 мешков.

Многочисленные преимущества технологии Clean Burn

На этом многочисленные преимущества не заканчиваются. Трубочисты сообщают, что они удаляют минимальное количество сажи из дымоходов по сравнению с прошлым. Другими словами, более чистое горение с сокращением выбросов на 90 процентов по сравнению со старыми печами также значительно снизило риск возгорания дымоходов.
