Clean Burn – устройство чистого горения печей и каминов Jotul

Устройство чистого горения создано для повышения тепловой эффективности при горении

Clean burn – это процесс дожигания летучих дымовых частиц, выделяемых при горении, путём вторичой подачи воздуха для дожига этих частиц. В результате такого дожига:

• Увеличивается эффективность до 40% по сравнению с печами без устройства дожигания дыма.
• Значительно снижается отложение сажи внутри печи и на стенках дымохода
• При этом сохраняется тепловая эффективность при горении, что приводит к экономии топлива
• Сечение дымохода остаётся прежним и не сужается из-за отложения сажи в дымоходе.
• При этом снижается пожароопасность, так как сажа – горючее вещество.
• Вредные вещества не выбрасываются в атмосферу и таким образом сохраняется экология региона.

Наглядно рассмотрим как происходит дожигание дымовых частиц (вторичный дожиг). Воздух проходит между стенками и, предварительно нагреваясь, попадает в область вторичного горения. Дым от сгорания дров проходит через область вторичного дожига и возгарается вторично за счёт большой температуры. Таким образом недогоревшие летучие частицы в дыме сгорают и дают дополнительное тепло. В дымоход попадают только горячие газы без сажи, при этом дымоход и окружающий воздух остаются чистыми

Что показывют исследования системы “Клин Бёрн”

Часто исследования сосредотачивают только на максимальном уровне тепловой эффективности (КПД – коэффицент полезного действия) от горения. Хотя, как показывает опыт, большинство людей используют свои камины и печи в основном на медленном горении. Что позволяет назвать исследования КПД на максимальной мощности горения не самыми верными и необходимыми, так как они не учитывают

особенности реального использования таких устройств.

Исходя их этого понимаем, что для достижения максимального КПД в печах с простым горением нужно поддерживать максимальное горение, при максимально разрешённом количестве топлива в топке. При этом следует помнить, что правильно использовать дрова для сжигания при влажности не более двадцати процентов. Иначе эффективность печи будет снижаться с увеличением влажности дров.

В нашем случае дело обстоит по другому. Норвежские печи Jotul тестируют по-другому. Например, технические данные говорят, что печь Jotul оснащена системой чистого горения и её КПД равен 76%. Это означает, что этот уровень находится в определённом диапазоне тепловой мощности, например от трех до девяти киловатт.

При этом следует учитывать, что этот КПД может увеличиваться до 90% при сжигании более плотных пород дерева, таких как дуб или при использовании дровяных брикетов с искусственной влажностью не более восьми процентов.

Схема эффективности системы чистого горения Сlean burn

Верхняя схема показывает, как повышается КПД печи при увеличении мощности, то есть при увлеличении количества загруженного топлива и при увеличении подачи воздуха для горения. В то время как нижняя схема демонстрирует выделяемое количество сажи в обычных печах и в печах Jotul со вторичным дожигом, также в зависимости от тепловой мощности.

Подводя итоги отметим, что печи Jotul с устройством дожигания дымовых газов будут более эффективными в ежедневном использовании, чем печи не оборудованные вторичной подачей воздуха. В таких печах передача тепла к помещению переходит с одинаковой эффективностью при различных режимах горения, будь это два полена или больше. В то время как простые печи при малом горении передают только около 50% тепла от огня, а остальное тепло уходит в дымоход в виде сажи и такое тепло можно считать потерянным.

Если Вы видите камин отмеченный этим знаком – это значит, что в нём используется технология “Клин Берн” – чистое горение (CB). Это означает, что камин использует систему вторичного сжигания, которая преобразует до 90% дыма в тепло. Таким образом, мы получаем минимальный выброс дыма. Горение даёт больше тепла и минимум сажи.

Камин «чистого горения» (дожиг). Печи дожига, печи-камины с системой чистого горения.

В описаниях готовых каминов и топок часто встречается фраза о том, что они «оборудованы системой чистого горения» или «повторного (двойного) дожига». Как работает эта система, что такое дожиг и в чем его преимущества?

• 1 из 1

На фото:

Огонь в открытой топке дает меньше тепла, чем в закрытой.

Дымовой зуб. Чтобы тепло не улетало «в трубу», в каминах из кирпича или камня в устье дымосборника делали кирпичный выступ — зуб. Он замедлял движение дыма и способствовал увеличению теплоотдачи, а также препятствовал поступлению в топку холодного воздуха через дымоход, что могло «выбить» дым в помещение. Но зуб лишь немного исправлял ситуацию, повышая КПД камина на 3-5%. Дальнейшее совершенствование было затруднено из-за невозможности контролировать воздушные потоки в открытой каминной топке.

На фото: камин с открытой топкой.

При горении дров, бурого и каменного угля, а также специальных паллет (современные топливные брикеты или гранулы на древесной основе) не происходит их полного сгорания. Уголь и зола на дне топки представляют собой лишь малую часть несгораемого остатка (всего 15% при горении древесины). Намного больше частиц топлива и горючих элементов (до 85%) уходит вместе с дымовыми газами в трубу. Все дело в том, что в камине создается ламинарный (прямой) воздушно-дымовой поток. И при сильной тяге часть топлива в нем просто не успевает перегорать, хотя на периферию внутреннего пространства топки воздуха может поступать недостаточно. Как результат — большой расход топлива при низкой теплоотдаче.

Принцип действия «дожига»

С появлением закрытых (оснащенных дверцей) топок из металла ситуация переменилась. Процесс горения стал контролируемым, появилась возможность использования системы повторного дожига. Зуб уже делается не из кирпича, а чугунной или вермикулитовой пластины. Крепится он как горизонтально, так и под наклоном. По-прежнему служит замедлению тяги: в результате, дымовые газы скапливаются в дымосборнике, куда подается через специальный воздухозаборник дополнительный поток воздуха. Наличие окислителя (воздуха) заставляет газы повторно воспламеняться. Тепло от их горения передается стенкам топки и специальным теплонакопителям, а также поступает в виде прямого излучения сквозь стекло.

Меньше дров – больше тепла. В результате более полного сгорания топлива КПД камина увеличивается на 20-30%, а при оборудовании очага системой конвекции — еще больше. При этом расход топлива существенно снижается.

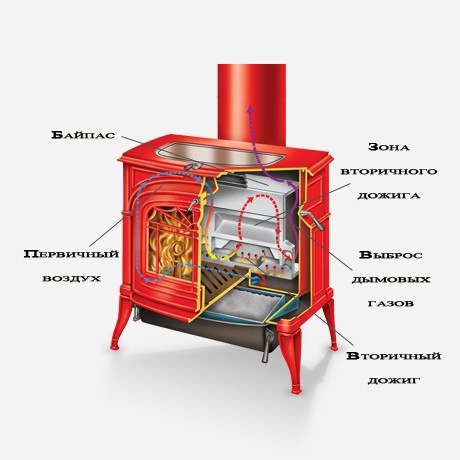

На фото: схема циркуляции потоков воздуха

Это описание общих принципов процесса, каждая компания старается привнести что-то свое в организацию системы двойного дожига: некоторые (Spartherm, Supra) ограничиваются установкой зуба и дополнительной подачей воздуха; Jotul, Edilkamin предпочитают организовывать в верхней части камеру вторичного дожига.

В этом случае устанавливается не пластина (зуб), а решетка с калиброванными отверстиями (инжектор), сквозь которую дым переходит в камеру в верхней части топки, смешивается с воздухом и сгорает.

Примеры «металлического каминного зуба». Различные варианты конструкции и схема внутреннего устройства.













Плюсы камина / печи с системой дожига:

Маленькое «окошко». Топка, оснащенная двойным дожигом, имеет нестандартные размеры: устройство камеры дожига потребует или увеличения высоты дымосборника, или уменьшения высоты стенок. Последнее приведет к сокращению размеров топочного окна. Поэтому при выборе готовых облицовок для камина необходимо учитывать, что такие топки подойдут не для всех моделей. Эти ограничения и требования объясняют, почему, при больших преимуществах, системой повторного дожига пока оснащаются только 40-45% производимых топок.

На фото: модель Monaco I 106 003 636 от фабрики Max Blank.

Иногда в аннотациях к топкам можно прочитать термин «третичный дожиг». Это ошибка перевода.
Имеется в виду три источника поступления воздуха в каминную топку: непосредственно к топливу сквозь колосниковую решетку, сквозь прорезь дверцы для ее защиты от копоти в средней части топки, и забор для «чистого горения» в верхней части.

Мелкие частицы и горючие элементы, содержащиеся в дымовых газах, прогорают. Горение действительно становится чистым — выброс вредных веществ падает на 60-70%. Это важно не только в плане экологии, но и с точки зрения эксплуатации камина. В дымовых газах присутствует большое количество смол, фенолов и сажи, оседающих на стенках дымохода и ухудшающих его работу. Кроме того, в них в избытке содержится водород, который, соединяясь с водяными парами, серой и другими элементами, образует кислоты, воздействующие на части конструкции камина.

Выбор топки с системой «чистого горения» не сильно повлияет на конечную стоимость камина, но сделает его более эффективным, экологичным и долговечным.

Применение вторичного дожига актуально только для твердого топлива (дрова, угольные брикеты). Газ выделяет намного меньше вредных веществ и сгорает более полно, поэтому газовым топкам данная система не требуется.

• 1 из 2

На фото:

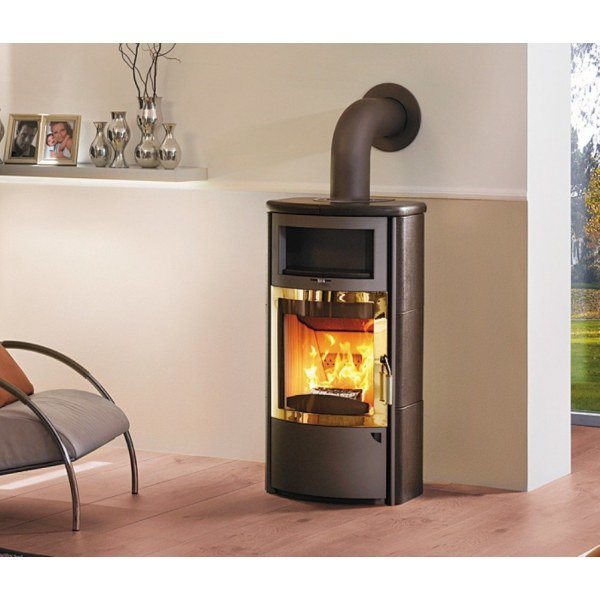

Примеры моделей с системой двойного дожига.

Минусы камина / печи с системой дожига:

Минусов как таковых система вторичного дожига не имеет. Скорее существуют определенные ограничения на ее использование. Систему невозможно реализовать в традиционном камине с открытой топкой, поскольку не существует способа контроля воздушных потоков.

---

В статье использованы изображения сайтов 360.ru, superiorclay.com, vestalmfg.com

Комментировать в FB

Комментировать в VK

Чистая дровяная печь | Дровяная печь с низким уровнем выбросов

Чистая дровяная печь | Дровяная печь с низким уровнем выбросов

MF Fire начиналась с идеи сделать дровяную печь с низким уровнем выбросов, которая может быть приятным источником чистой энергии. С Catalyst вы получаете ведущую печь, работающую на экологически чистых дровах. Он умный, эффективный и невероятно чистый. Катализатор решает проблемы, из-за которых дровяная печь загрязняется, обеспечивая практически полное отсутствие дыма и копоти.

Узнать больше

Чемпион чистых технологий и низких выбросов

Компания Catalyst штурмом взяла мир дровяных печей и чистой энергии, выиграв приз Массачусетского технологического института за чистую энергию и несколько наград за низкий уровень выбросов против лучших в отрасли на соревнованиях Wood Stove Decathlon и Next Generation Wood Вызов дизайна печи. На этих соревнованиях сжигали древесину так же, как и выдержанную кордовую древесину, а не какой-то искусственный лабораторный тест. Возьмите домой единственную непревзойденную дровяную печь с низким уровнем выбросов Catalyst.

Заказ печи

Вы заслуживаете чистоты

Дрова — это здорово, если не считать дыма и копоти. Со временем он проникает во все: стены, мебель, одежду, ваш дом и автомобили. Это также создает проблемы со здоровьем — это основная причина заболеваний легких, астмы и респираторных заболеваний. Ты заслуживаешь лучшего. Чтобы решить эту проблему, мы производим чистые дровяные печи, которые позволяют вам свободно наслаждаться теплом и комфортом вашего огня.

Преимущества

Чистота

Здоровее

Экономьте деньги с чистым сжиганием

Дровяная печь с низким уровнем выбросов хорошо для вашего кошелька. Огонь производит побочные продукты, такие как сажа, креозот и пепел. Они являются результатом несовершенного горения и приводят к меньшему количеству тепловой энергии, чтобы согреть вас. Чистый прожиг — тот, при котором древесина более тщательно расходуется без побочных продуктов, — дает вам больше пользы от вашей древесины. Вы не только получаете пользу для здоровья и чище в доме, но и экономите деньги.

Узнайте большеСоберите свою плиту

Награда

Подпишитесь на анонсы новых продуктов, статьи о печах и интересные новости.

Расчет… Один момент.

Выберите печьNova Дровяная печьNova 2 Дровяная печьNova Tower StoveNova 2 Tower StoveNova Дровяная печь InsertNova 2 Дровяная печь Insert

Выберите страну… КанадаСоединенные Штаты (США)

Select a state…AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingArmed Forces (AA)Armed Forces (AE)Armed Forces (AP)

X

Предложения

Дровяные печи с экологически чистым горением сокращают расходы на здравоохранение

Являясь ведущим производителем дровяных печей и каминов, компания Jøtul является пионером в разработке дровяных печей с экологически чистым горением с начала 90-х годов. В течение многих лет компания активно работала над государственными инициативами, экологическими целями и сотрудничала с организациями на национальном и международном уровне, чтобы распространять информацию о важности чистого сжигания.

Сегодня многие муниципалитеты в Норвегии и за ее пределами финансируют замену старых дровяных печей новыми печами с чистым горением.

«Для нас важно информировать не только правительства и организации о важности чистого горения дровяных печей, но и потребителя. То, что новые дровяные печи с чистым горением сокращают выбросы твердых частиц до 90 % и используют на 40 % меньше древесины благодаря более высокой эффективности, помогает потребителю сделать экономичный, здоровый и экологически безопасный выбор», — говорит Рене Кристенсен, старший вице-президент по продажам Jøtul. .

Jøtul поддерживает недавно опубликованный независимый отчет «Чистое сжигание древесины снижает затраты на здоровье», подготовленный Sintef и Norwegian Energy для Норвежского директората по охране окружающей среды.

Быстрая замена старых печей, более качественное техническое обслуживание и ряд других мер могут принести пользу для климата, а также сократить расходы на здоровье, связанные с сжиганием древесины, на несколько миллиардов долларов в год. Таковы оценки недавно опубликованного отчета Norwegian Energy и SINTEF, сделанного для Управления по охране окружающей среды.

В связи с работой Управления по охране окружающей среды с кратковременными факторами воздействия на климат, т. е. выбросами, которые в течение ограниченного периода времени способствуют потеплению или охлаждению атмосферы и загрязнению воздуха, мы изучили меры по более чистому топливному дереву.

Оценивались шесть инициатив

В отчете рассматриваются шесть различных инициатив по сжиганию древесины и то, как они могут к 2050 году сократить выбросы недолговечных климатических факторов.

• Вынужденная замена старых печей (проданных до 1998) на новые печи.
• Вынужденная замена старых печей на более новые и лучшие печи на дровах и пеллетах.
• Улучшенная технология сжигания для тех, у кого есть новые дровяные печи.
• Техническое обслуживание и ремонт новых дровяных печей.
• Электростатическая очистка от частиц новых дровяных печей.
• Улучшено регулирование тяги с помощью дымохода для новых дровяных печей.

Климат и здоровье

При сжигании древесины выделяются такие компоненты, как метан, двуокись углерода (CO2), летучие органические соединения, оксиды азота, сера и твердые частицы (частицы). Твердые частицы состоят из черного углерода, обладающего согревающим эффектом, и органического углерода, обладающего охлаждающим действием. Все выбросы влияют на климат, и некоторые из них, особенно твердые частицы, оказывают воздействие на здоровье. Отчет в первую очередь был составлен для расчета сокращения выбросов, которого можно достичь за счет реализации шести инициатив. Кроме того, авторы оценили социально-экономическую рентабельность, в том числе меры воздействия на здоровье.

Климат в краткосрочной перспективе

Инициативы снижают воздействие норвежских выбросов на климат в 10-летней перспективе. Это эквивалентно примерно 2% потепления от выбросов CO2 в Норвегии. Тем не менее, в долгосрочной перспективе климатический эффект ограничен. Причина в том, что недолговечные факторы, вызывающие изменение климата, недолго находятся в атмосфере, а выбросы CO2 от древесины считаются климатически нейтральными.

Оценки, а не точные оценки

Авторы отчета использовали установленные факторы оценки, т. е. пользу для здоровья, указанную в кронах на килограмм выбросов аэрозолей, для расчета значения воздействия этих мер на здоровье. Невозможно сделать вывод о том, сколько и как потребители будут отапливаться дровами в будущем. Независимо от того, насколько значительное сокращение выбросов дадут эти инициативы, и каков будет ущерб для здоровья. Таким образом, такие оценки никогда не могут быть абсолютно точными и представляют собой лишь оценки, основанные на наилучших имеющихся знаниях.

Больше пользы для здоровья в больших городах

Приведенные выше расчеты относятся к городам с населением до 100 000 человек. Если инициативы реализуются исключительно в местах с населением более 100 000 человек (Осло, Берген, Ставангер, Тронхейм, Драммен, Фредрикстад), расчетная польза для здоровья на килограмм выбросов аэрозолей, по оценкам, будет более чем в семь раз выше.

Муниципалитеты имеют несколько инструментов

В отчете описываются некоторые существующие инструменты по сокращению выбросов от сжигания древесины. Финансирование замены старых печей в отдельных муниципалитетах может быть расширено и усилено. Кроме того, оказывается поддержка для реализации мер по улучшению обслуживания, очистке от электростатических частиц и улучшенному ограничению. Муниципалитет может регулировать выбросы от сжигания древесины, если существует риск нарушения правил минимального загрязнения твердыми частицами. В отчете отмечается, что запрет на использование старых печей может рассматриваться либо постоянно, либо периодически и/или в районах с высоким уровнем твердых частиц.
