Димоход печной трубы из кирпича как вы знаете используется для создания тяги во время удаления газов по дымоходу, которые образуются в процессе сгорания топлива в печи.

При кладке дымохода печной трубы из кирпича своими руками нужно быть очень внимательным, потому что от правильного процесса сборки и монтажа кирпичного дымохода своими руками во многом зависит безопасность, в частности пожарная, вашего дома.

Содержание

Виды печных дымоходов:

Кирпичные насадные

Кирпичные коренные — в виде отдельно стоящих стояков.

Из асбоцементных труб диаметром 150-250 мм.

Сборные — из бетонных жаропрочных блоков.

Стеновые — дымовые каналы во внутренних капитальных стенах. Они позволяют экономить площадь и объем помещения. При блокировании дымовых каналов в одной стенке с вентиляционными стояками улучшает работу системы вентиляции.

Расположение кирпичного дымохода печной трубы.

Располагать дымовые каналы в наружных стенах не рекомендуется, так как это приводит к охлаждению дымовых газов, понижению тяги и образованию на внутренних стенах конденсата. Если все таки есть необходимость в сооружении дымоходной трубы в наружной стене, то необходимо предусмотреть устройство пилястр с выступом их в сторону помещения. Они делаются с выдерживанием следующих расстояний от дыма до наружной поверхности стены. От -30 и выше -650мм (2,5 кирпича), от-20 до -30 -510 мм (2 кирпича), от -20 и ниже -380 мм (1,5 кирпича).

Технология устройства кирпичного дымохода.

Печная труба из кирпича должна стоять строго вертикально и по возможности иметь ровную, без выступов, внутреннюю поверхность. При необходимости сделать увод, он не должен уходить в сторону больше чем на метр и под углом не меньше 60 градусов к горизонту.

Внутреннее сечение печной дымохода должно быть не менее 140х140 мм и высота трубы не меньше 5м от уровня колосника, для создания достаточной тяги. Но если высота печной трубы меньше 5м , то можно установить дефлектор-диффузор, насадка которая улучшает тягу за счет эжекции.

Если дом двухэтажный и на втором этаже так же имеется очаг печь, плита, камин, то для каждого очага делается отдельный дымоход. Так как у нижнего очага тяга лучше и при одновременной топке верхний конечно же будет дымить.

В местах где печная труба из кирпича своими руками примыкает к деревянным конструкциям делают утолщение кладки, разделку, в 1-1.5 кирпича. Расстояние балок и возгараемых конструкций до печной трубы должно быть не менее 25см. Это расстояние закрывают снизу листами асбоцемента или металла, а сверху засыпают керамзитом или песком.

Чтобы печную трубу не заносило снегом, ее выводят на высоту пол метра относительно кровли. Не забудьте предохранить торец оголовка печной трубы от разрушения атмосферными осадками, для этого можно использовать металлический колпак или окантовать листовой сталью.

В месте где кирпичный дымоход проходит через кровлю делают напуск-выдру, для закрытия щели между трубой и кровлей. Чтобы обеспечить нормальный водосток щели закрывают листами кровельной стали.

Чтобы избежать опрокидывание тяги в печную трубу ее оголовок делают скошенной или можно установить дефлектор.

Инструмент для кладки дымохода печной трубы из кирпича своими руками:

* Раствор. Глино-песчаный или известково-песчаный.
* Кирпич. Красный, шамотный или подовый.
* Молоток-кирочка, мастерок, кельма.
* Правило, уровень, отвес, метр.
* Ёмкость под раствор.
* Асбестоцементная плита.
* Листовое железо.

Этапы изготовления печной трубы из кирпича:

1) Вам нужно будет запастись инструментами и материалами, которые понадобятся вам при выкладывании печной трубы. Это кирпич, листовое железо, раствор, ёмкость под раствор и мастерок для кладки. Оденьте рукавицы для дополнительной защиты.

2) Далее вам нужно ознакомиться с устройством вашей дымовой трубы. Она состоит из шейки, стояка, оголовка, дымовой задвижки и металлического колпака. Выкладывают кирпичную трубу из кирпичей, которые связаны раствором.  Используем асбоцементную плиту для изоляции трубы от конструкций из дерева.

3) Плотно выполняем кирпичную кладку, не оставляйте щелей. Наносим немного раствора на место укладки кирпича (постель), разравниваем, смачиваем кирпич в воде, на торец или сопрягаемое ребро наносим еще немного раствора и ставим кирпич скользящим движением с нажимом в сторону вертикального шва на место. При неудачной укладке кирпич снимается, поправлять постукиванием его ненужно, чистится с постелью, смачивается и повторно укладывается. В противном случае возникают подсосы воздуха, что испортит тягу к печи и поток газов возрастёт. Выявляем и устраняем все имеющиеся неплотности. Швы кладки должны быть 0.5 см горизонтальные и 1 см вертикальные. Через каждые 5-6 рядов кладки, изнутри печную трубу протирают мокрой тряпкой, затирают швы.

4) Квадратным или прямоугольным делаем сечение трубы (поперечное). Форма вашей трубы влияет на уровень сопротивлений в дымоходе (гидравлических). Также это является условием сохранения и создания нужной тяги. Круглая форма сечения также является оптимальной, но создать такую форму с помощью кирпичной кладки очень трудно.

5) Избегаем наклонных дымоходов в процессе изготовления трубы, потому что дополнительное сопротивление воздуха возникает в местах поворота. Но если же никак без поворотов, то их нужно сделать под углом 60 градусов. Также не делайте трубу большого диаметра, так как газы будут быстрее остывать в этой трубе и эффективность отопления будет ниже.

6) Над крышей на толщину единственного кирпича выкладываем стенки дымохода печной трубы, но не стоит забывать о оголовнике и коньковом навесе. Оголовник лучше всего сделать без карниза, ведь ветер должен отлично обдувать его и поэтому такое решение позволит лучше отводить газы. Верхнюю часть печной трубы из кирпича своими руками кладут на песчано-цементном растворе.

Печная труба из кирпича своими руками очень сложный и ответственный момент, поэтому нужно отнестись к этому очень серьезно, а лучше доверить это дело специалистам.

Источник-Построй Дом Сам

Дымоход из кирпича своими руками

Сложно переоценить важность печной трубы, входящей в состав отопительного прибора. Она предназначена для вывода дымовых газов и создания оптимального значения тяги. Наряду с современными материалами, применяемыми для изготовления дымохода, кирпичные конструкции остаются все так же актуальны и востребованы, как и ранее.

Содержание

1. Область применения
2. Нормы и требования
3. Типы конструкции
4. Рассмотрим самый распространенный вариант – насадная труба
5. Распушка
6. Стояк трубы
7. Выдра
8. Шейка трубы
9. Оголовок
10. Полезные советы:

Область применения

Кирпичный дымоход устанавливается для создания условий работы классических печей либо котлов отопления с температурами дымовых газов, находящихся между 140°С и 300°С. Последнее условие характерно для отопительных приборов с нормальным режимом горения топлива и дымовыми каналами, близкими к прямым.

Устанавливать кирпичную трубу для котлов или печей длительного горения не рекомендуется, так как низкая температура выходящих газов может стать причиной следующих дефектов:

1. Возникновение конденсата на внутренней поверхности дымохода. Вследствие низкой температуры влага не будет испаряться, а приведет к повреждению кладки.
2.  Быстрое формирование слоя сажи. Этот показатель ухудшает КПД печи, а в случае самовозгорания сажи может значительно повредить конструкцию.

Во всех остальных случаях монтаж кирпичного дымохода рекомендован.

Преимущества:

• Хороший показатель огнестойкости.
• Стойкость к деформациям.
• Возможность самостоятельно подобрать внешний дизайн.

Недостатки:

• Подвержены разрушениям из-за воздействия атмосферных явлений.
• Самый большие габаритные размеры из всех типов дымоходных конструкций.
• Большой вес.
• Незначительный эксплуатационный срок.

Нормы и требования

Существует ряд условий и требований, которые являются обязательными при строительстве кирпичного дымохода. Они полностью изложены в следующих нормативных документах:

1. ГОСТ 9817-95 – Регламентирует монтажные и пуско-наладочные работы для твердотопливных бытовых аппаратах. В нем так же описаны нормы обустройства дымоходов.
2. ВДПО – правила возведения, ввода в эксплуатацию и обслуживание печей и дымовых каналов.

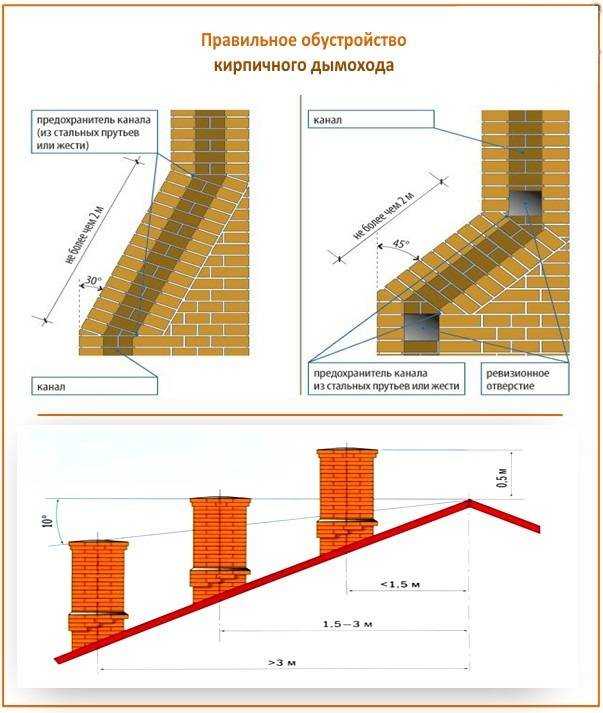

Для того чтобы не выискивать в этих документах наиболее важные для строительства данные, на рисунке показаны общие параметры, которые свойственны для всех кирпичных дымоходов.

Определившись, что кирпичная труба подходит под все вышеописанные условия, нужно выбрать тип конструкции. От этого зависит технология возведения, а в частности – порядок кладки кирпичей.

Типы конструкции

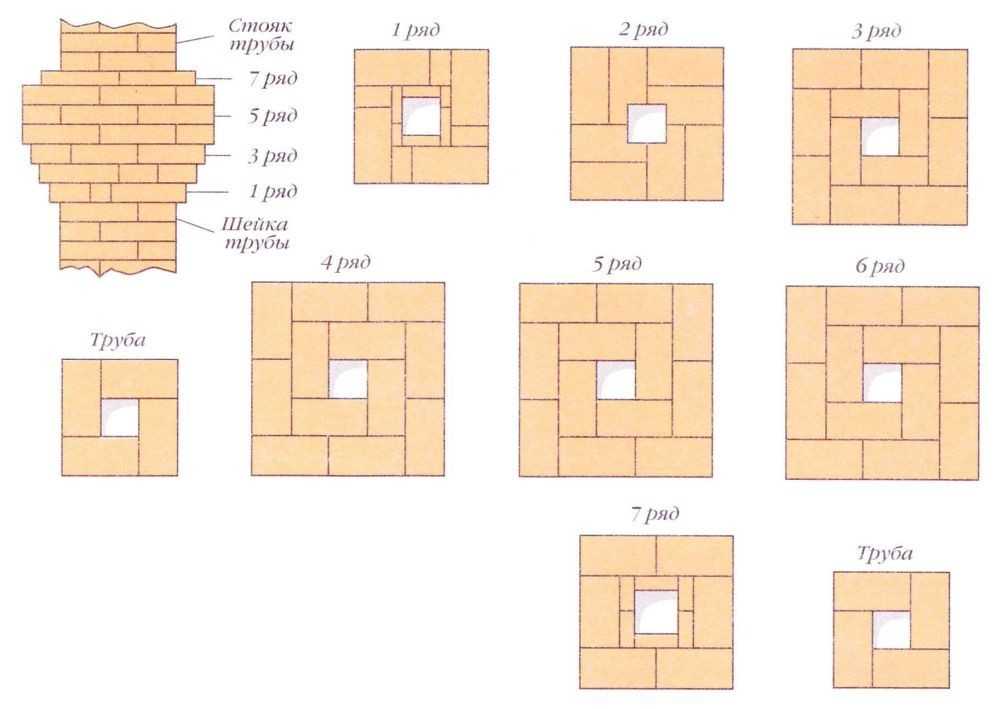

общая порядовка

Печные трубы из кирпича разделяются на три основные типа, отличающиеся способом строительства:

• Насадные. Являются продолжение кирпичной конструкции печи.
• Стеновые. Устанавливаются на несущей внутренней стене помещения. Нередко такие дымоходы бывают продолжением конструкции тепловых каналов, ведущих от печи — так называемого «борова».
• Коренные. Отдельно стоящий полноценный дымоход, который с помощью выходного патрубка соединен с отопительным прибором. Для их постройки обязательно должен быть предусмотрен фундамент, не связанный с общим фундаментом дома.

Рассмотрим самый распространенный вариант – насадная труба

Для всех кирпичных дымоходов внутреннее сечение трубы имеет форму прямоугольника. Это не оптимальная форма выходного отверстия, так как газы в углах образуют вихревые зоны, вследствие чего уменьшается тяга. Для минимизации этого фактора можно заштукатурить всю внутреннюю поверхность дымохода специальным составом.

Конструктивно дымоход состоит из следующих элементов:

Распушка

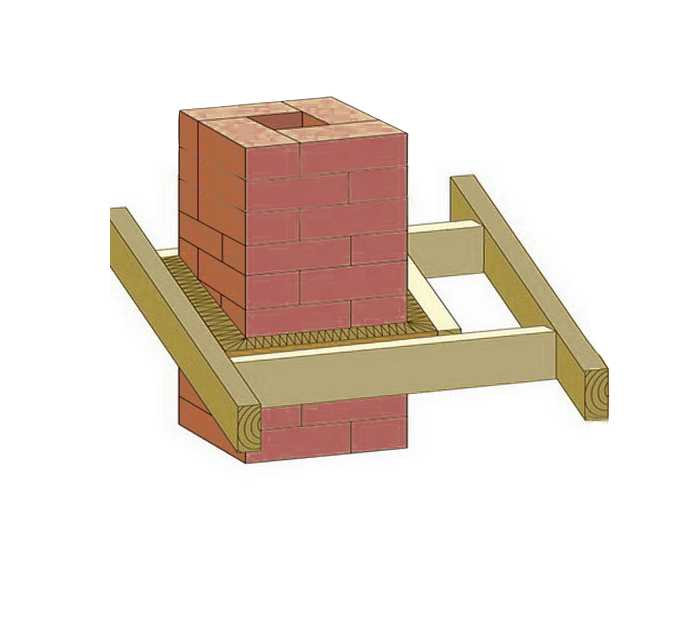

Эта часть относится к конструкции печи, и именно на нее происходит установка насадной трубы. Распушка является основанием для первой кладки.

Она проходит через межэтажное (чердачное) перекрытие. На этом этапе важно предусмотреть изоляцию кирпичной кладки от соприкосновения с материалом перекрытия, которым зачастую является дерево. Для этого лучше всего подготовить обрамляющую конструкцию из металла. Причем лист должен закрывать верхнюю и нижнюю часть перекрытия. Между ним и дымоходом устанавливают негорючий изоляционный материал. Так можно значительно уменьшить коэффициент теплопроводности конструкции.

Стояк трубы

Он выкладывается от распушки до поверхности крыши согласно последнему чертежу на выкладке. Изоляция кровли производится аналогично вышеописанной для перекрытия.

Выдра

Эта конструкция находится над поверхностью крыши и отступает от нее на 10-12 см. Она необходима для лучшей теплоизоляции дымохода и для защиты трубы от атмосферных осадков. Ее внешняя поверхность дополнительно обрабатывается влагостойким материалом.

Шейка трубы

Шейка трубы необходима для увеличения высоты дымохода согласно параметрам установки. Ее внутреннее сечение должно полностью соответствовать общему сечению трубы.

Оголовок

Он так же играет защитную роль. Дополнительно на него могут устанавливаться стальные конструктивные элементы, предохраняющие дымоход от попадания атмосферных осадков.

На этом монтаж кирпичной трубы завершается.

Полезные советы:

• Постоянно проверяйте правильность кладки по горизонтали и вертикали. Это можно делать с помощью уровней и отвесов. Один из вариантов – движущаяся опалубка. Это деревянный ящик без дна, который помещается на начало кладки. С каждым новым рядом он поднимается, что дается возможность максимально сократить время на проверку размеров конструкции.
• Размеры швов должны быть небольшими – до 5 мм. Это необходимо для лучшей герметизации.
