лучшие порядовки и обзор технологии сборки

Особенности печей в зависимости от их размещения

Огромное разнообразие конструкций русских печей объясняется тем, что еще сотню лет назад каждый мастер обладал собственными «секретами» и строил по своему представлению. Едиными оставались лишь главные характеристики, превращающие очаг в русскую печь: большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

Печь для дома

Наиболее традиционна, удовлетворяет потребности жильцов дома в тепле. Выполняет отопительную функцию, оборудована для варки блюд и выпечки хлеба, сушки вещей, заготовки грибов и фруктов на зиму. Имеет обогреваемую лежанку для сна.

Русская печь в интерьере современного дома

В уменьшенном эконом-варианте служит в качестве кухонной печки. Размеры в плане — от 1,5х2,5 м.

Печь для дачи

Русская печь для дачи строится по стандартной конструкции, близкой к домовой. Для домов, где не живут постоянно, этот тип очага слабо приспособлен, так как от простоя в работе может отсыреть и потребовать долгой сушки. Более приспособлены для таких условий другие виды печей – голландка или шведская.

Печь для гаража

Гараж для многих мужчин становится особенным местом, создающим личное пространство

Поэтому важно, чтобы в таком небольшом помещении зимой было тепло. К гаражной кирпичной печке не выдвигается требование долго поддерживать температуру, ведь в этом помещении не готовят пищу. Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов

Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов.

Печь для бани

Банная печь не применяется для долгого отопления жилых помещений или приготовления еды, поэтому конструктивно отличается от домовой. Особенность – наличие обогреваемой каменки (емкости, куда загружают колотый камень стойкой к перепаду температур породы).

Печь для бани из кирпича

Печь для беседки

Желание возвести печку на открытом воздухе (в летней веранде, беседке или вообще отдельно стоящую) имеет под собой ряд рациональных обоснований. Прежде всего, хозяев интересует возможность быстро приготовить или разогреть еду с применением бесплатного сырья (отходов древесины, валежника).

Второй фактор: в жаркую погоду не хочется ради кухонных дел «включать отопление» в жилых помещениях. Нужно учесть, что во многих дачных домах большая печка отсутствует ради экономии места.

Уличная печь

Отдельно стоящую на улице печь отличает такое качество, как неприхотливость к воздухообмену. Для этих очагов не так критична угроза, что по дому распространится угарный газ. Отсюда менее строгие требования к наличию тяги, качеству кладки или возникновению трещин. Поэтому нередко подобным образом устраивают тепловые установки вообще без дымохода с открытыми решетками для шашлыка или гриля, а также коптильные камеры, выделяющие большой объем дыма.

Преимущества печи-лежанки

Печь-лежанка лучше держит тепло за счет объема кирпича

Пользователи отмечают такие достоинства домашней печи с лежаком:

многофункциональность;
высокая теплоотдача;
экологическая и пожарная безопасность;
выделение дополнительных спальных мест или кладовки;
теплоемкость, как следствие экономичность;
успокаивающий и лечебный эффект от пребывания на лежанке;
простота эксплуатации;

применимость любого вида твердого топлива;
долговечность;
презентабельность;
возможность построить и выполнить ремонт своими руками.

К недостаткам относится зависимость хозяев от постоянной поставки горючего, необходимость сооружения отдельного фундамента и большие финансовые вложения даже на самый простой проект.

Кладка печи своими руками

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (как и для камина). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

Процесс кладки

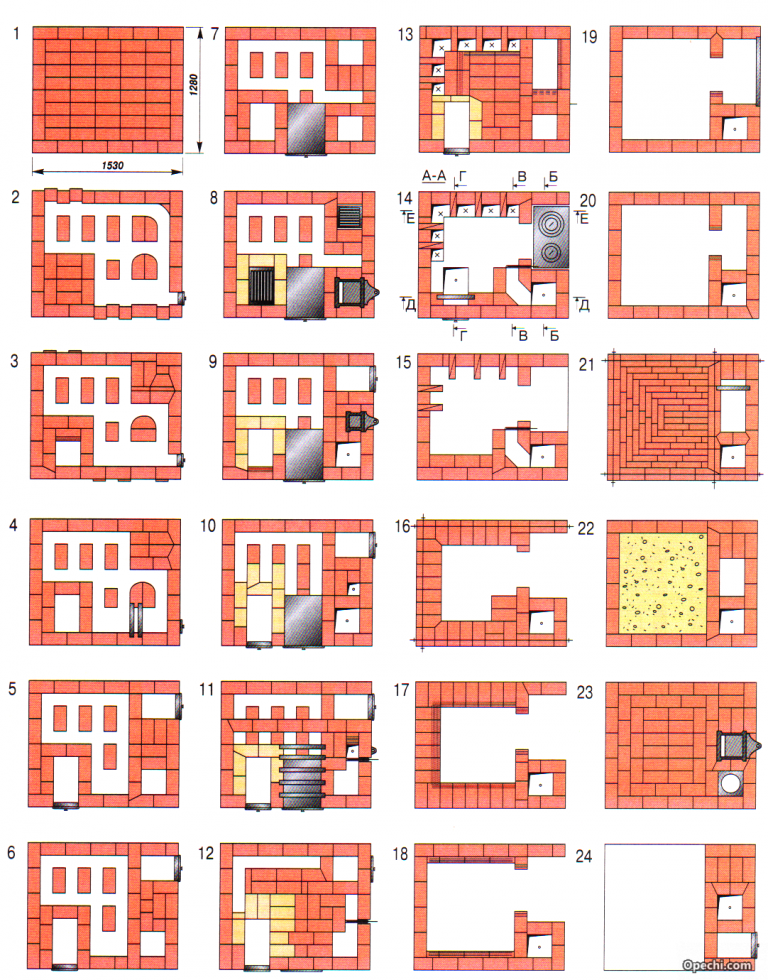

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Внешнее оформление печи

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что учесть:

Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.

Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

Русская печка с лежанкой: особенности конструкции

Оптимальные габаритные размеры данной конструкции — 1530х1650х2380 мм (высота берется до потолка). Высота от полатей до пола должна составлять 1540 мм. Если используются одновременно две топки, теплоотдача достигает 5600 ккал/час, а у одной 4000 ккал/час. Оптимальная площадь для установки русской печи составляет 35-40 кв.м. Конструкция должна располагаться таким образом, чтобы боковая часть со щитком играла роль стены в жилой комнате.

Топить русскую печь. сделанную своими руками, можно дровами и углем. Использование угля допустимо только в том случае, если топливник выполнен из огнеупорного кирпича. Чтобы функционирование варочной поверхности было на должном уровне лучше всего использовать каменный уголь.

Порядок работы по кладке русской печи

Определение места установки

Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.

Подбор материалов

Часто встречаются рекомендации, что нужно использовать только огнеупорный кирпич. А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.

Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.

Компоненты раствора

У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.

Профессионалы рекомендуют составлять смеси для кладки печи (читайте о растворе из глины здесь) самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.

Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.

Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.

Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича.

Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
Следующий ряд закрывает очистные каналы, образуя подовый свод.
Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
При кладке 6-го ряда монтируеится водяной бак.

В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.

При монтаже 17-го ряда монтируется задняя печная стенка.
На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
При кладке 20-го ряда свод горнила уплотняется песком.
21-й ряд предполагает перекрытие горнила.
При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.

Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Сушка

После завершения кладки русской печи надо будет провести процедуру сушки. Есть два способы. Можно, к примеру, распахнуть поддувальную дверку, вьюшки, задвижки (для создания сквозняка). Через 2 дня начинать топить камин при самой на низкой мощности (если камин дровяной, то использовать только сухие паллеты).

Работать печка при сушке должна по щадящему режиму: 2 раза в сутки по 40-60 минут ежедневно, пока стены не станут сухими на ощупь, а межкирпичный раствор не станет светлого цвета.

Стоит учитывать, что влага от сырого раствора будет испаряться. Нужно тщательно проветривать помещения после процедуры сушки. Если на стенках появляется конденсат, то воду надо вытирать тряпкой.

В зависимости от размеров печки сушка длится 4-7 суток. Затем можно начинать использовать печь в полную силу. Если начать включать камин на полную мощность без предварительной сушки, произойдет растрескивание стен.

Правильная эксплуатация

Для верного и безопасного использования устройства, требуется соблюдать следующие правила:

Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.

Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.

Декор печи

Русская мини-печка может быт с легкостью вписана в самый разный декор дома. Ее без особых усилий красят и расписывают, придавая неповторимость и особый шарм. Когда печь уже построена, в любом случае имеет смысл ее отделать, ведь поверхность кирпича шершава и будет накапливать пыль и грязь.

Осуществить отделочные работы можно разными способами: побелить, покрасить, нанести штукатурку, облицевать керамической плиткой или сделать красивую роспись. Все зависит от вашей фантазии.

Для покраски поверхность печки нужно затереть. После этого она обрабатывается грунтовкой. Поверх высохшей грунтовки накладывается краска. Ее следует выбирать особую – термостойкую. Все материалы можно свободно приобрести в магазинах и на рынках.

На поверхность печи можно нанести штукатурку на основе глины. Таким способом пользуются еще с древних времен. Ремонт такого покрытия нужно производить каждый год.

Прежде чем облицевать плиткой печь, нужно удалить пыль с поверхности и зачистить швы.

Затем прикрепляется сетка, на нее накладывают раствор. После чего накладывают саму плитку.

Чтобы расписать печь нужны наждачная бумага, мел, кисти и ваша фантазия. Оригинальные узоры сейчас можно легко найти в разных источниках.

С этой работой вы можете справиться самостоятельно или нанять специалиста.

Сделав добротную печь, вы получите великолепный обогреватель для дома, который создаст неповторимый уют и комфорт.

Выкладываем конструкцию для приготовления пищи

Стенки конструкции, необходимой для приготовления пищи выстраиваются в 13-м ряду. Кирпич ложится в ¾. Другими словами, наружная часть стены сооружается из кирпича, уложенного плашмя, а внутренняя — из кирпичей. поставленных на ребро. Так же монтируется щиток и передняя стенка варочной поверхности с местом для дров или угля. 14-й ряд укладывается согласно порядовке и формируется опалубка на поде, который должен быть застелен бумагой. 15-й ряд — начало свода. Для этого кирпич ставится ребром и пошагово завертывается, благодаря чему утолщается наружный шов. Последующие два ряда нужно построить согласно схеме порядовке.

Кладка порядовок

Порядовки — пошаговые инструкции по кладке, подробно указывающие порядок действий в каждом последующем ряду. Именно благодаря им процесс сооружения русской печи может освоить любой желающий.

Первый ряд предпочтительнее класть из пережжённого кирпича, который меньше впитывает влагу. Углы первого ряда выкладываются из кирпичей, обрезанных до 3/4 длины. Для лучшего прилегания внутренние углы одного из них и соседнего отпиливаются. Для этого применяется болгарка, алмазная пилка и т. п. инструмент. Такая кладка необходима для того, чтобы правильно связать углы в последующих рядах.

2-й ряд: начинается кладка стен печи, закладываются прочистки спереди и с левой стороны. Справа на фронтальной части формируется зольник.

3-й ряд: чистки слева закладываются кирпичами без раствора. Спереди устанавливаются дверцы поддувала и прочистки. Дверцы устанавливаются с помощью пережжённой стальной проволоки, которая укладывается в пропилы в кирпичах и закрепляется кладочным раствором.

4-й ряд: перекрываются подовые каналы.

5-й ряд: устанавливается решётка колосника малой топки. Для кладки внутренней части топливника используется огнеупорный кирпич, который кладётся без раствора.

6-й ряд: с левой стороны печи устанавливается водогрейный бак, кладка топливника огнеупорным кирпичом продолжается.

7-й ряд: устанавливается колосниковая решётка топки плиты, продолжается кладка стенок печи и первого топливника. Правая стенка укрепляется с помощью стальной полосы, укладываемой в шов и стягиваемой торцевыми заглушками.

8-й, 9-й ряды: продолжается кладка стен и внутренних каналов. Устанавливаются дверцы топки плиты и малого топливника, закрепляются описанным выше способом — с помощью закалённой проволоки.

10-й ряд: своды первого и второго топливника соединяются. Перекрывается дно горнила. Каналы дымооборотов остаются открытыми, таким образом, они выводятся в горнило.

В 11-м ряду на переднюю кромку кладки устанавливается стальной уголок 30х30 мм, сверху укладывается плита. Открытое пространство правого топливника перекрывается съёмной колосниковой решёткой.

12-й ряд: начинается кладка передних стенок горнила (используется огнеупорный кирпич) и боковых стенок плиты. Устанавливается заслонка горнила. Слева от плиты начинается формирование нижней части дымохода. Между ним и горнилом остаётся отверстие, которое закрывается задвижкой летнего хода.

Далее необходимо изготовить шаблон арки из дерева и фанеры. По нему выкладывается свод арки.

13–16-й ряды: продолжается формирование стенок печи. Перекрывается устье горнила.

17-й ряд: начинается постепенное сужение свода горнила и расширение дымохода. Задняя стенка печи укрепляется с помощью стальной стяжки.

18-й ряд: перекрывается свод горнила, начинается кладка передней стенки печи, образующей перетрубье.

Для кладки свода горнила снова потребуется соорудить шаблон — опалубку. Он состоит из двух прямоугольных рамок, на которые опираются фанерные детали с полукруглым верхом — кружала. Чтобы конструкцию можно было разобрать снаружи, кружала крепятся на съёмные штыри, а чтобы она не сложилась внутрь раньше времени, между рамками вставляется несколько распорок. Поверх кружал делается гибкий настил, собранный из тонких досок с помощью верёвок или ремней.

19-й ряд: передняя стенка горнила укрепляется при помощи стяжки, продолжается возведение стенок выше горнила, образуя пространство для засыпки.

20-й ряд: свод горнила засыпается песком и хорошо уплотняется. Это делается для того, чтобы увеличить его теплоёмкость и обеспечить качественное выпекание хлеба и т. д.

21-й ряд: печь перекрывается, перетрубье постепенно сужается в сторону дымохода.

22–23-й ряды: продолжается кладка дымохода и сужение перетрубья.

24-й ряд: перетрубье перекрывается вентиляционной заслонкой.

25–26-й ряды: пространство над перетрубьем постепенно соединяется с дымоходом, сужается.

Дальнейшая кладка производится в зависимости от высоты помещения: снаружи дымоход сужается ступенькой перед потолком, после чего уже формируется труба, проходящая через перекрытия и кровлю. В пространстве между перекрытием и кровлей, а также над ней, кладка производится на цементно-песчаный раствор.

Вот печь и готова. Осталось выложить трубу над поверхностью кровли — и можно топить! Родная русская печь и накормит, и обогреет, и спать уложит — знай, подкидывай дровишек.

рмнт.ру

Проекты печи

Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.

Среди самых популярных проектов отопительных устройств:

Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.
Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
Простые отопительные приборы.
Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.

Банные печи.

При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

«Дом»;
«Сам»;
«Делаем сами»;
«Советы профессионалов»;
А. М. Шепелев «Кладка печей своими руками»;
Я.Г. Порфирьев «Печные работы»;
П.И. Воропай «Как сложить печь».

Выбор материала

Для строительства необходимы следующие материалы:

Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности

Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор. В его состав должны входить просеянная жирная глина, речной песок и чистая вода

Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка.

Подготовка места

Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.

Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.

После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).

Русская печь с лежанкой своими руками: кладка и размеры

Печи традиционно на Руси использовали не только для приготовления пищи, но и для отдыха. На неё можно было лечь, отсюда и название – печь с лежанкой.
Принцип работы неизменен с древних времен, но конструкция постоянно претерпевает некоторые изменения, совершенствуется. Чтобы правильно собрать такой вид печи, необходимо изучить конструктивные особенности и некоторые нюансы постройки.

Содержание

1 Конструкция и функциональные возможности
2 Функциональные возможности, преимущества и недостатки
3 Технология изготовления своими руками
- 3. 1 Необходимые инструменты
- 3.2 Выбор материала
- 3.3 Фундамент и порядовка
- 3.4 Рекомендации по эксплуатации

Конструкция и функциональные возможности

В древние времена подобная конструкция использовалась в каждом доме, но даже тогда одинаковые печки найти было очень сложно. В зависимости от желания хозяев, печные мастера изготавливали индивидуальные образцы. Но принцип действия оставался неизменным:

Внутрь помещали твердые виды топлива.
Тепло перемещалось в дом.
Отведение дыма – через трубу.

Это по-прежнему основные составляющие традиционной русской печи с лежанкой.

Чтобы понять, каким образом функционирует этот обогреватель, необходимо изучить его устройство.

Пример печи с лежанкой

Современные модели претерпели некоторые усовершенствования и доработки, но основные компоненты конструкции остались неизменными:

Подпечье – это пространство, находящееся под подом сооружения. Обычно его приспосабливают для складирования древесины. В современных моделях это пространство используется в качестве жилища для домашних питомцев.
Подшесток – емкость для хранения различной посуды. Кладка изготавливалась из дерева.
Шесток – это небольшая площадка, расположенная около устья. На нее можно поставить посуду, которая вытаскивается из горнила. Иными словами, это место для совершения последующих действий с горячей посудой.
Печурка – углубление в стенках, выполненное из кирпича. Необходимо для лучшего теплообмена. В это углубление также можно ставить различную посуду или кухонные инструменты, которые находятся под руками.
Устье представляет собой отверстие между щеками, через которое внутрь печи помещается сгораемое топливо.
Щеки – фасадная стенка горнила.
Горнило – топка.
Порожек представляет собой часть устья. Располагается сверху до свода. Предназначается для удерживания газов под сводом, таким образом распространяя большое количество тепла.
Свод – это основная часть горнила. Этот компонент печи очень часто раскаляется, а потому разрушается. На свод можно класть различные материалы с большой теплоемкостью. Располагается сразу под лежанкой.
Под – это часть горнила (его дно) – место, куда кладутся дрова.
Перекрышка – последний слой кирпичной кладки. Именно на этом месте делают лежанку.
Хайло предназначено для выпускания газов через трубу. В него желательно поставить качественный засов, который можно перекрывать в любое время.

Основное правило сооружения печи – конструкцию необходимо поставить на хороший фундамент, а также удостовериться, что расстояние между печью и стеной было не меньше 17 см.

Примерные габариты печи:

Ширина – 142 см.
Длина – 213 см.
Высота – 178 см.

Размеры могут варьироваться по желанию мастера.

Нижняя часть конструкции, называемая опечьем, должна быть полная внутри. Обычно ее делали из дерева, а сейчас используют кирпич – для большей надёжности и долговечности. Чтобы доступ в это пространство был свободным, устанавливается проем под названием подпечек. Изготавливается в форме арки из кирпича. Сверху засыпается теплоемкий материал. В большинстве случаев используется песок.

Сверху засыпки кладется под и горнило. Они изготавливаются из кирпичей без применения цемента – кладутся вплотную. Свод и дно горнила делают под небольшим уклоном в сторону устья.

Печурки устанавливаются на усмотрение хозяев. Такие проемы размещаются рядом с горнилом через стенку с расстоянием в половину кирпича. С помощью печурки, помещения быстрее прогреется. Также это позволяет ускорить процесс сушки вещей. Над печурками выкладывается еще несколько рядов из кирпича, а уже после устанавливают саму лежанку, располагающуюся над горнилом.

Функциональные возможности, преимущества и недостатки

Русскую печь с лежанкой используют для разных целей:

В большинстве случаев применяют для приготовления пищи. В ней можно разогреть, парить, варить. Различные продукты, не опасаясь возгорания, выкладывают испечься. Печная постройка, выложенная кладкой из кирпича очень удобна.
Отопление помещения. Печь хорошо и равномерно прогревает любую комнату.
Отдых. Лежанка очень удобна для отдыха. В прежние времена, размеры конструкция имела разные – в зависимости от пожеланий домочадцев. Самые большие модели могли разместить сверху до 8 человек. Температура на печи поднимается свыше 28 градусов, а потому условия вполне комфортные для отдыха в холодные дни.

Печь с лежанкой обладает многими плюсами, о которых следует знать:

КПД – высокий.
Тепло распространяется по помещению равномерно
Легко ухаживать и эксплуатировать.
Долго служит – хватает на 30 лет при бережном использовании.
Оказывает терапевтический эффект.
Если разместить правильно, то отапливаться будут сразу несколько комнат.
Печь смотрится интересно и в современном доме – это также элемент декора.

Любое сооружение имеет недостатки. Печь – не исключение.

Минусы:

Сложно возвести.
Требуется много дров для отопления.
Рубка дров отнимает время.

Минусом печи с лежанкой является сложность возведения

Технология изготовления своими руками

Перед тем как приступать к поиску материалов и непосредственной сборке, необходимо составить точный чертеж будущего изделия. В нём потребуется точно рассчитать количество используемых кирпичей, высчитать нужные размеры, исходя из выбранного помещения, а также учесть возможную фурнитуру.

Необходимые инструменты

Чтобы своими руками собрать русскую печь с лежанкой, нужно позаботиться о наличии качественных инструментов:

Мастерок для кладки кирпичей и нанесения цемента.
Задвижка – 30 на 15 см.
Заслонка – 43 на 34 см.
Есть нет желания смешивать цемент вручную, то также можно приобрести бетономешалку.
Плита чугунная с двумя конфорками.
Дверца – 140 на 250 мм.
Дверца для поддувала – 130 на 130 мм.
Решетка – 260 на 280 мм.
Вьюшка с отверстием в 220 мм.
Бак из стали в которой будет помещаться вода – 400 на 260 на 280 мм.
Кровельная сталь высокого качества.

Выбор материала

Для сборки качественной печи, желательно использовать полнотелый керамический кирпич, не имеющий трещин и сколов – в целостности следует убедиться при доставке. Понадобится примерно 2000 штук, и это не учитывая возведение трубы (ещё 200-300 кирпичей).

Для сборки качественной печи, желательно использовать полнотелый керамический кирпич

Также необходимо использовать около 100 ведер цементного раствора. Качество должно быть самым лучшим, поэтому желательно приобретать цемент в хороших строительных магазинах. Прежде использовали глину из оврагов. Современные условия позволяют приобрести намного более качественный материал, поэтому глину использовать не следует, даже если есть желание отдать дань традициям – получится слабая кладка, что выйдет из строя очень быстро.

Фундамент и порядовка

Возведение любой постройки начинается с создания хорошего и крепкого фундамента – это основа. Когда конструкция выбрана, точно рассчитаны габариты по чертежам, необходимо вырыть яму, с размерами, превышающими на 100 мм ширину чертежа.

Глубинная структура плиты из фундамента будет зависеть от разновидности грунта, но в среднем потребуется выкопать яму примерно в 300 мм.

После этого устанавливается прослойка-подушка из щебня. Достаточно 100 мм. После ее нужно очень хорошо уплотнить.

По периметру котлована ставится опалубка из дерева. Современные условия позволяют делать фундамент из железобетона. Сначала создается каркас. Его необходимо поместить на выбранное место, а после залить бетон вровень с поверхностью пола. Если бетон смешивается собственноручно, то использовать желательно следующие пропорции:

Одна часть цемента М 400.
Три части песка.
Семь частей щебня.

Чтобы бетон приобрёл максимальную прочность, его необходимо не трогать в течение 4 дней. Предельную прочность он приобретет в течение 24 суток. Но это не значит, что потребуется выжидать это время. К выкладки кирпичей можно приступать уже через неделю после заливки. Прочность фундамента будет достаточной, чтобы выдержать установленный вес.

Чтобы не появились трещины, нужно периодически смачивать бетон водой.

Когда фундаментная плита полностью готова, можно начинать возведение печи.

Используется следующая схема порядовки печи с лежанкой:

Кирпич опускается в воду.
После на поверхность бетона (на втором ряду будет уже кирпич) мастерком наносится раствор, а сверху помещается смоченный кирпич.
После этого, двигая его в разные стороны на несколько мм, кирпич с силой придавливается к цементу.
Лишний раствор, вылезший наружу, снимается мастерком и перемещается в чан с цементом – его можно снова использовать.
При возведении кладки следует постоянно сверять горизонталь и вертикаль – постройка должна быть максимально ровной. Для этого используются строительный уровень, рулетку, отвес, правило, угольник.

Если кладка выходит неровной, не стоит бояться отсоединить кирпич и приложить его снова. Но для этого потребуется нанести новый, свежий слой цементного раствора.

Старинный винтажный промышленный чугунный набор из 4 скамеек для плит

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

Редкая находка

Цена: 3 513,78 турецких лир

Загрузка

Доступен только 1

Включены местные налоги (где применимо)

455 продаж |

5 из 5 звезд

Вы можете сделать предложение только при покупке одного товара

Внесен в список 20 марта 2023 г.

41 избранное

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Stovax Steel Stove Bench – 425,00 фунтов стерлингов :

Чтобы помочь дизайнерам и домовладельцам создать адаптируемую альтернативу установке современных печей «на очаге», Stovax предлагает несколько размеров скамеек, к которым можно прикрепить печи.

Скамья высотой 250 или 350 мм с ножками шириной 60 мм и прочной стальной конструкцией позволяет не только подобрать скамейку в соответствии с имеющимся пространством, но и удовлетворить индивидуальные требования к стилю. Например, приборы можно расположить по центру скамейки или сместить в одну сторону. Стальные скамейки, выполненные в прочном матовом черном цвете, могут стать идеальным дополнением или создать яркий контраст в зависимости от выбора цвета вашей печи.

Продукт	Вт ^(мм)	В ^(мм)	Г ^(мм)
Скамья 45 низкая	450	250	420
Скамья 45 высокая	450	350	420
Скамья 100 низкая	1000	250	420
Скамья 100 высокая	1000	350	420
Скамья 120 низкая	1200	250	420
Скамья 120 высотой	1200	350	420
Скамья 140 низкая	1400	250	420
Скамья 140 высотой	1400	350	420
Скамья 180 низкая	1800	250	465
Скамья 180 высотой	1800	350	465
Скамья 120 низкая, (глубина 500 мм)	1200	250	500
Скамья высотой 120 (глубина 500 мм)	1200	350	500
Скамья 140 низкая, (глубина 500 мм)	1400	250	500
Скамейка высотой 140 (глубина 500 мм)	1400	350	500
Скамья 180 низкая, (глубина 500 мм)	1800	250	500
Скамейка высотой 180 (глубина 500 мм)	1800	350	500

Примечание: Скамейки глубиной от 420 до 465 включительно не подходят для моделей Elise 680.

Промышленная вентиляция в Москве строительство монтаж в Подольске

лучшие порядовки и обзор технологии сборки

Особенности печей в зависимости от их размещения

Печь для дома

Печь для дачи

Печь для гаража

Печь для бани

Печь для беседки

Уличная печь

Преимущества печи-лежанки

Кладка печи своими руками

Фундамент

Процесс кладки

Первый

Второй

Третий

Внешнее оформление печи

Что учесть:

Русская печка с лежанкой: особенности конструкции

Порядок работы по кладке русской печи

Определение места установки

Подбор материалов

Компоненты раствора

Кладка русской печи с лежанкой и варочной панелью

Сушка

Правильная эксплуатация

Декор печи

Выкладываем конструкцию для приготовления пищи

Кладка порядовок

Проекты печи

Выбор материала

Подготовка места

Русская печь с лежанкой своими руками: кладка и размеры

Конструкция и функциональные возможности

Функциональные возможности, преимущества и недостатки

Технология изготовления своими руками

Необходимые инструменты

Выбор материала

Фундамент и порядовка

Рекомендации по эксплуатации

Старинный винтажный промышленный чугунный набор из 4 скамеек для плит

Stovax Steel Stove Bench – 425,00 фунтов стерлингов :

Вам может понравится

Печи долгого горения: Купить отопительные печи длительного горения – печи для дома на дровах в ПечиМакс

Трафареты детские для вырезания из бумаги распечатать: Шаблоны и трафареты для вырезания из бумаги: скачать и распечатать

Оштукатуривание печи: Оштукатуривание печей своими руками

Добавить комментарий Отменить ответ
