Содержание:

1. Принцип работы и устройство
2. Этапы изготовления
3. Ракетная печь
4. Как правильно топить ракетную печь

Автономная система отопления чаще всего используется для обогрева основного дома. Но на загородном участке есть и служебные постройки, которые отапливать необходимо эпизодически. То есть, только в том случае, если в них будет находиться человек. К примеру, гараж, который вы посещает лишь по необходимости, для того, чтобы повозиться с автомобилем. В холодное время года заниматься этими делами в помещении, где минусовая температура, никто не будет, но и обогревать гараж постоянно тоже нет смысла. Поэтому можно воспользоваться двумя вариантами: установить электрообогреватель или соорудить печку, которая будет работать на твердых видах топлива. Второй вариант экономичнее, особенно, если изготовить этот прибор своими руками. Самая простая конструкция в этом случае — буржуйка из газового баллона.

Почему из газового? Все дело в том, что такие баллоны изготавливают из очень толстого металла, так что печка ваша прослужит очень долго и не прогорит. Но самое важное, что данная конструкция настолько проста, что ее изготовление может осилить любой мужчина, который имеет навыки работы со сварочным аппаратом (электрическим). Без этого, к сожалению, соорудить печку просто не получится. Почему? Потому что основное требование к конструкции данных печей – полная герметичность. А она обеспечивается хорошо проваренным швом.

Внутреннее устройство

Принцип работы и устройство

По сути, вы должны соорудить обычную буржуйку, конструкция которой достаточно проста. В ней должно быть две дверцы: одна для топки, вторая для зольника (она будет выполнять функции задвижки поддувала). Дымоход, который может врезаться в корпус баллона или сзади или сверху.

А принцип работы такой буржуйки достаточно прост. Необходимо заложить внутрь топки на колосниковую решетку дрова, зажечь их и наблюдать, как нагревается металлический баллон.

Достоинство такой печки из газового баллона – это быстрый разогрев. Металл быстро нагревается, передавая тепло в помещение. Но, к сожалению, он и быстро остывает, поэтому придется следить за наличием топлива в топке и периодически проводить его закладку. При этом КПД нагревательного прибора достаточно низкое, что увеличивает расход топлива и снижает эффективность работы.

Внимание! Чтобы увеличить эффективность обогрева помещения, специалисты рекомендуют облицевать металлический корпус печки кирпичом (не обязательно огнеупорным). Важно между металлическим корпусом и кирпичной кладкой оставить небольшой зазор – 5-10 см.

И еще один момент, который касается увеличения тепловой отдачи буржуйки. Для этого лучше всего дымоход не устанавливать вертикально, сокращая его размеры. Оптимальный вариант – сделать трубу ломанной, чтобы она как можно больше заняла пространства. Для этого ее проводят под потолком или вдоль стен.

Хотелось бы добавить, что данная конструкция, если так можно выразиться, «всеядная». В ней можно сжигать не только дрова, уголь и торфяные брикеты, здесь прекрасно будет гореть бумага, тряпье, столярные отходы, бытовой мусор и прочее. Это универсальный вариант буржуйки из пропанового 50л баллона.

Полуфабрикат из баллона

Этапы изготовления

• Начнем с того, что пропановый баллон необходимо в первую очередь освободить от остатков газа. Это не сложно, здесь важно аккуратно открутить вентиль и направить струю в сторону от вас и построек.
• Когда поток газа на ваших глазах закончится, надо обязательно перевернуть емкость и вылить остатки конденсата. Обратите внимание, что конденсат очень неприятно пахнет. Если он попадет на пол или любой предмет интерьера, то от этого запаха вы не скоро избавитесь. Поэтому рекомендуем слить конденсат в какую-нибудь посудину или тару с последующей утилизацией.
• Теперь ставим баллон опять вертикально и заполняем его водой до горловины. Цель этой процедуры – окончательно вытеснить с помощью воды остатки газа.
• Теперь укладываем баллон на бок и сливаем из него воду.

Все, теперь можете не опасаться и делать с ним все, что вам необходимо. То есть, можете его резать болгаркой или газосваркой, варить электросваркой и так далее.

Обратим ваше внимание вот на какой факт – буржуйки могут быть разными по конструкции и форме, ведь их всего лишь объединяет принцип работы. Так вот сделать из газового баллона можно буржуйку двух типов: горизонтальную и вертикальную.

Горизонтальная конструкция

Горизонтальная

Это традиционный тип буржуек, конструкция которого один из самых простых. Вот технологическая схема ее изготовления.

• Срезается болгаркой крышка баллона.
• Сзади делается отверстие под дымоход, куда приваривается патрубок необходимого диаметра. Обычно его размер от 80 до 120 мм.
• Из металлического листа толщиною 4 мм вырезается блин диаметром, равным внешнему диаметру баллона. В нем делаются прямоугольные отверстия при помощи все той же болгарки или зубилом. Отверстий будет два: под топочную камеру и под поддувало. Вырезанные куски применяют для дверец, приварив к ним петли. К дверце для топки с внутренней стороны приспосабливается асбестовый шнур, который укладывается по периметру. Это своеобразная герметизация топочного окна.
• Теперь внутрь баллона приваривается колосниковая решетка. Это может металлическая арматура, согнутая в виде змейки. Прикрепить решетку можно разными способами. Самый простой – приварить ее к внутренним поверхностям баллона. А можно сначала приварить по бокам два уголка, а затем просто решетку уложить на них.
• Далее, из трубы диаметром 32 мм отрезаются четыре куска. Это будут ножки для самодельной буржуйки из газового баллона. Их приваривают с внешней стороны.
• А вот теперь можно приваривать и подготовленный металлический блин.

Такую печь устанавливают в подготовленное для нее место, подсоединяют дымоход, закладывают дрова, поджигают их и проверяют всю конструкцию на корректность работы. Обычно проблем с этим возникнуть не должно.

Вертикальная конструкция

Вертикальная

По сути, вертикальная конструкция отличается лишь тем, что устанавливается баллон вертикально. Все наполнение остается тем же. Правда, можно обойтись без ножек. Но и тут есть два варианта исполнения, о которых можно сказать так:

• Первый сложный в плане резки и сварки, но удобен в сборке.
• Второй, наоборот, практически полное отсутствие процессов резки, но достаточно сложный в проведении сборочных работ.

Первый делается точно так же, как горизонтальный вариант. То есть, срезается крышка, внутрь баллона устанавливается колосниковая решетка, можно крышку установить на место, чаще устанавливают вырезанный из металлического листа блин. Конечно, сбоку буржуйки придется вырезать два отверстия: под поддувало и под топочную камеру.

Второй вариант – нет необходимости срезать крышку, можно колосниковую решетку установить через вырезанное отверстие для загрузки топлива. Вся сложность заключается в том, что установка и крепление решетки – процесс очень неудобный. Поэтому вы сами должны решить, каким из двух вариантов воспользоваться.

Резка газового баллона

Ракетная печь

Существует разновидность вертикальной конструкции, так называемая ракетная печь из газового баллона. Чем она отличается от традиционной буржуйки?

• Во-первых, повышенным КПД. За счет чего это происходит? За счет того, что внутри баллона горячий воздух и угарные газы движутся по сложной и длиной траектории. Тем самым увеличивая площадь обогрева.
• Во-вторых, в самой конструкции внесены изменения, а, точнее сказать, дополнения. Внутрь баллона по центру вставлена квадратная труба, которая выводится снизу отводом из металлической емкости. Края трубы не заварены, они открытые. Внешняя является топкой, внутренняя открытым дымоходом, через которое теплый воздух попадает в камеру баллона.
• В-третьих, дымоход подключается не к верхней части установки, а к нижней. Потому что потоки угарных газов, дыма и теплого воздуха будут наполнять сам баллон сверху, устремляясь вниз.

Чтобы вы поняли окончательно, как все это работает, и как все это вам придется собрать, посмотрите фото реактивной печи из газового баллона.

Принципиальная схема работы реактивной печки

По сути, это обычная схема собранной своими руками реактивной печи. Схема на вид простая, но в реальности это достаточно сложная конструкция. Посмотрите, сколько необходимо дополнительных узлов и деталей. Здесь не только выведенный снизу дымоход и установленная внутрь труба. Здесь придется позаботиться о топливнике, о дверцах и поддувале. Обратите внимание, что воздух поступать должен с двух позиций.

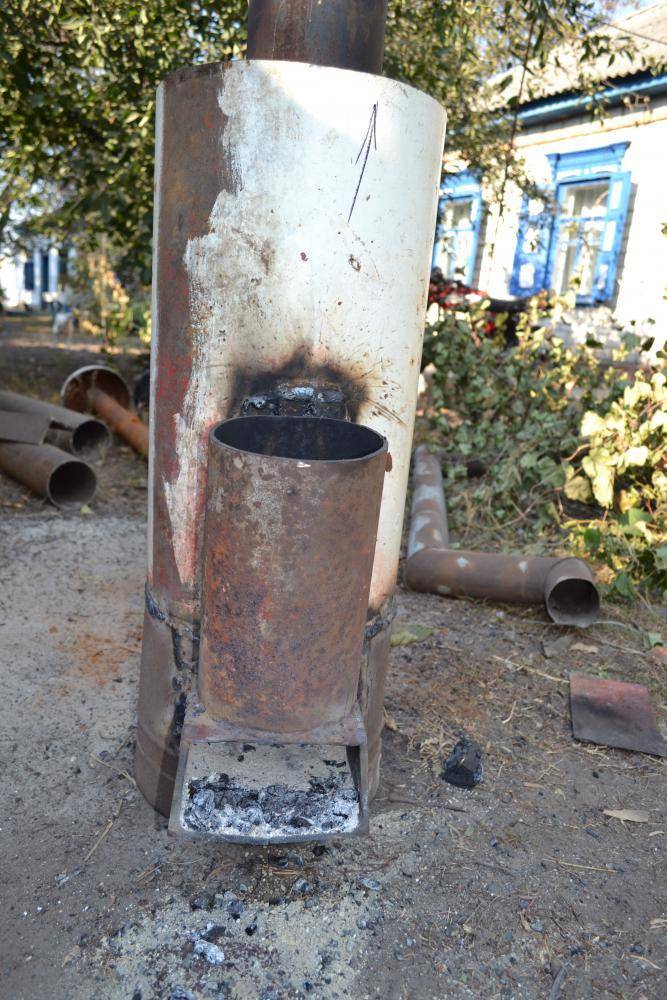

И еще одно фото – печь ракета из газового баллона в натуральном виде (не схематично).

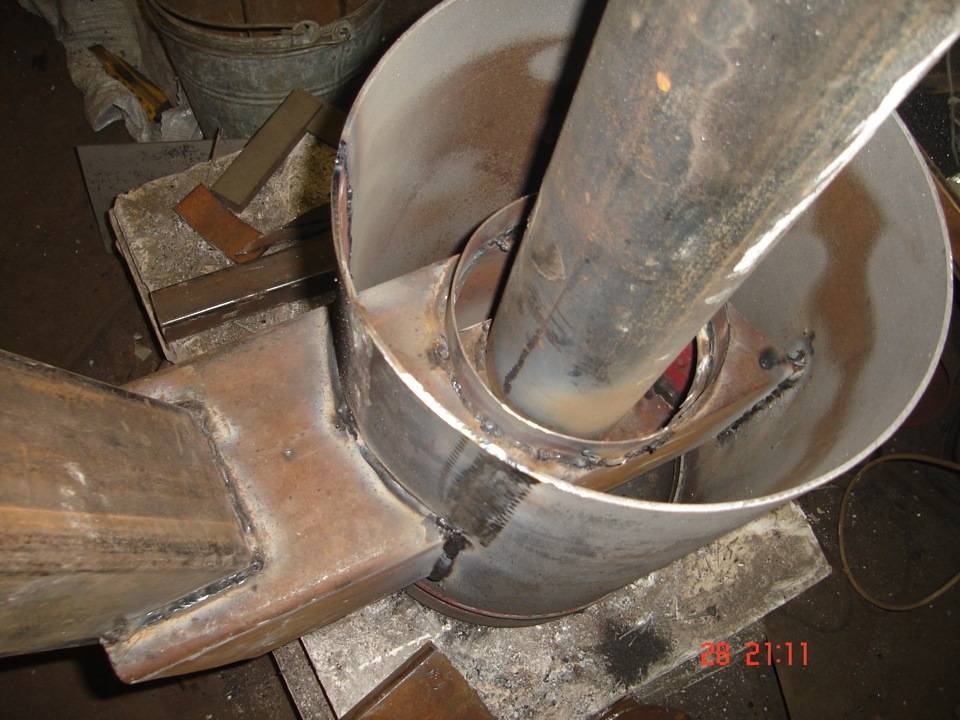

Ракетная печка

Почему эта конструкция получила такое название? Существует огромное количество домыслов, легенд и выдумок. К примеру, считалось, что конструкция печки очень похожа на принцип работы двигателя от самолета МИГ-25.

Конечно, это полный абсурд. Все дело в том, что в неправильном режиме работы, этот агрегат начинает шуметь, как ракета. Такой, знаете, свистящий звук. Правильно настроенный прибор как бы шелестит, у него такой шепчущий звук. Вот отсюда и название.

Почему из газового баллона сделать ракету проще всего?

• Во-первых, это уже готовая емкость, изготовленная в заводских условиях.
• Во-вторых, у него толстые стенки.
• В-третьих, придется проводить резку всего лишь в трех местах: под топку, под дымоход, и срезается дно баллона, которое затем устанавливается на место.

Все остальные элементы изготавливаются просто из металлических изделий. Это хорошо видно на фото. Самое важное – точно скомпоновать все узлы в один прибор, выдержав необходимые размеры.

Печь для бани из баллона

Как правильно топить ракетную печь

Это прибор топиться, как и печи длительного горения. То есть, на теплую трубу. Поэтому сначала в топку надо положить быстрогорящие топливные материалы.

К примеру, бумагу, картон, солому, камыш и прочее. Как только дымоход станет немного теплым, можно закладывать дрова или уголь.

К сожалению, ракету нельзя назвать саморегулирующим отопительным агрегатом. Под каждое топливо ее придется подстраивать. Это делается вот так:

• Дверца поддувала открывается полностью.
• Топочный режим доводится до штатного.
• Как только печка загудит, начинаем прикрывать поддувало до тех пор, пока гул не перейдет в шепот.

Вот такие печи буржуйки из газового баллона (чертежи можно найти в Интернете) сегодня можно сделать своими руками.

Не забудьте оценить статью:

ПЕЧЬ ИЗ ГАЗОВОГО БАЛЛОНА СВОИМИ РУКАМИ — Всё о потолках. Дизайн, ремонт, монтаж

При рассмотрении возможных вариантов подручного материала самодельных конструкций печей, специалисты пришли к выводу, что наиболее оптимальным является использованный газовый баллон.

Применение практически бросового материала позволит существенно снизить стоимость печи, а готовая форма облегчит выполнение работ.

Содержание

• 1 ПЕЧИ ИЗ БАЛЛОНОВ: ОСОБЕННОСТИ ВЫБОРА МАТЕРИАЛА И ЕГО ВОЗМОЖНОСТИ
• 2 КАКОЙ ИСКАТЬ БАЛЛОН?
• 3 ВИДЫ ПЕЧЕЙ ИЗ БАЛЛОНА
  • 3.1 Дровяная печь-буржуйка из газового баллона
  • 3.2 Печь на отработке
  • 3.3 Печи длительного горения
  • 3.4 Печь Бубафоня
  • 3.5 Печь Слобожанка
  • 3.6 Ракетная печь
• 4 ПЕЧЬ-БУРЖУЙКА ИЗ ГАЗОВОГО БАЛЛОНА: ИНСТРУКЦИЯ ПО ИЗГОТОВЛЕНИЮ
  • 4.1 Подготовка баллона
  • 4.2 Передняя часть
  • 4.3 Дверца печи
  • 4.4 Задняя часть

ПЕЧИ ИЗ БАЛЛОНОВ: ОСОБЕННОСТИ ВЫБОРА МАТЕРИАЛА И ЕГО ВОЗМОЖНОСТИ

Работа любого теплотехнического устройства зависит от конструкции топки. Практические данные показывают, что предпочтительнее для нее сферическая форма. Этому требованию идеально отвечает конфигурация внутреннего пространства газового баллона. Любая печь должна иметь место для подведения кислорода, необходимого для поддержания горения, и отверстия для отвода продуктов горения. Продолговатая цилиндрическая форма баллона в этом случае оптимальна для сооружения отопительного прибора с минимальными затратами.

Таким образом, форма баллона и характеристики материала, из которого он изготовлен, позволяют создавать конструкции разнообразных печей, включая сложные в исполнении модели. В зависимости от назначения, самодельные печи из газового баллона могут использоваться для:

• отопления и приготовления пищи в доме;
• обогрева помещений, не предназначенных для жилья;
• варки в дачных условиях на летней кухне;
• универсального назначения;
• аварийного отопления.

КАКОЙ ИСКАТЬ БАЛЛОН?

Изготовление печи из газового баллона требует избирательного подхода, так как не каждый из них подходит по своим свойствам. Если емкость состоит из композитных материалов, то ее применение опасно по причине риска взрыва, а их жаропрочность не достаточна. Конструкция заготовки должна быть цельнометаллической и иметь определенный объем. Колба вместимостью в 5 литров не может стать эффективным отопительным устройством, требуется объем не менее 12 или 27 литров.

Для создания агрегата, способного качественно отопить дом небольшого размера, потребуется баллон с объемом 50 литров. Геометрические размеры и форма подобных резервуаров позволяют создавать отопительные системы с минимальным количеством отходов в процессе горения топлива. Все описанные ниже конструкции печей имеют в основе именно такие баллоны. Некоторые из них могут быть оснащены вентилем, другие оборудуются клапаном. Предпочтительнее использовать баллоны с вентилем, так как с его помощью можно осуществлять регулирование подачи воздуха в топку.

В промышленности используются баллоны, объем которых составляет 40 литров. Они имеют значительную длину при относительно небольшом диаметре, а также обладают большой массой. Эти характеристики далеки от тех, которые требуются для изготовления печей.

ВИДЫ ПЕЧЕЙ ИЗ БАЛЛОНА

Дровяная печь-буржуйка из газового баллона

По конструкции буржуйка является наиболее простым отопительным прибором. Она состоит из следующих основных деталей: топки, внутри которой расположена решетка, поддувала и дымохода.

Печь-буржуйка

Поместить такое сооружение можно в любом месте, где это необходимо. При этом обязательным условием является вывод дымохода наружу. Печи-буржуйки характеризуются достаточно компактными размерами и безопасной эксплуатацией, а также возможностью прогрева помещения в короткий срок. Имеется возможность добавления в конструкцию варочной поверхности для приготовления пищи.

Основной недостаток подобных устройств заключается в прогорании металла вне зависимости от его толщины, что связано с интенсивностью процесса горения. При регулярном использовании этого теплогенератора долговечность буржуйки существенно снижается. В связи с этим обстоятельством, такие приборы целесообразно задействовать в качестве альтернативного или аварийного источника тепла.

Печь на отработке

Принцип действия этой печи из газового баллона заключается в горении отработанного масла в пространстве топки в условиях дозированной подачи воздуха при помощи дросселя. Тепловая энергия расходуется на разложение топлива, пары которого перемещаются в реактор. Он имеет перфорацию на стенках, которая необходима для свободного поступления воздуха снаружи. Это становится возможным вследствие разницы давлений.

Поступление кислорода с атмосферным воздухом интенсифицирует горение масла в парообразном виде и приводит к возникновению явления пиролиза. С началом этого процесса подключаются к горению вещества, полученные в его ходе. В результате температура средней части печи составляет 1300 градусов Цельсия, при которой происходит образование оксидов азота. Наличие таких соединений несколько понижает температуру, но способствует предотвращению вероятности взрыва.

Печь на отработанном масле

Продукты горения, которые частично отдали свою энергию, не выпускаются в дымовую трубу, а направляются в камеру, где происходит их дожигание. Конструкция дожигателя предусматривает разделение его пространства при помощи неполной перегородки. В пространстве перед перегородкой происходит догорание продуктов разложения топлива при температуре, которая не позволяет стабилизироваться оксидам азота, за ней — наблюдается дефицит кислорода при достаточно высокой температуре (около 700 градусов Цельсия). Наличие таких условий приводит к разложению окислов азота с выделением энергии, которая расходуется на дожигание продуктов горения. Энергетический баланс таких процессов дает возможность поддержания стабильной температуры в дожигателе.

В результате процесса пиролиза отходящие газы имеют значительную температуру, которая находится на уровне 400 градусов Цельсия. Поэтому из соображений безопасности необходимо дымоход располагать на некотором расстоянии от перегородок.

Материалом для печи на отработке в большинстве случаев служит пятидесятилитровые газовые баллоны. Для изготовления отопительного прибора баллон разрезается в пропорции 2:1. При этом часть с меньшими размерами служит для создания резервуара, а имеющая большие размеры является камерой дожигания.

Печи длительного горения

Процесс горения древесины в подобных теплотехнических агрегатах имеет длительных характер, который сопровождается явлением пиролиза. Подобный принцип работы агрегата позволяет достичь повышения теплоотдачи и роста КПД. Топливо в них не горит в виде пламени, а тлеет на поверхности.

Печи длительного горения могут быть с:

• раздельным сгоранием. Для протекания пиролиза необходим ограниченный объем и камера для дожигания;
• совмещенным сгоранием. Продукты горения направляются в прогретую буферную камеру для завершения пиролиза.

С целью повышения КПД рекомендуется производить подогрев воздуха, подающегося для пиролиза.

Печь Бубафоня

Бубафоня относиться к печам длительного горения, в которых происходит раздельное сгорание. Место, где идет процесс пиролиза, расположено под гнетом. По мере сгорания энергоносителя гнет постепенно перемещается вниз, увеличивая тем самым объем воздуховода. Конструкция такой конструкции печи из газового баллона и требования ее эксплуатации имеют некоторые особенности:

• КПД достигает 85%;
• Горение одной партии топлива может длиться до суток;
• Влажность топлива должна находиться в пределах 12%;
• Возможна догрузка энергоносителя в процессе горения;
• Уход и ремонт устройства на ходу печи невозможен;

Такая печь отличается экономичностью и вполне подходит для отопления помещений хозяйственного назначения. Кроме этого, регулирование мощности можно осуществлять в широких пределах при помощи дросселя в ручном режиме.

Схема работы печи

Печь Слобожанка

Слобожанка является к отопительным устройствам, у которых процесс сгорания происходит совмещенно. Конструкция печи значительно проще, чем Бубафоня, а теплотехнические характеристики не уступают ей.

Однако выполнять печь Слобожанку из газового баллона не стоит. Это связано с тем, что для достижения достаточного КПД требуется, чтобы минимальный диаметр аппарата составлял не менее 500 мм. Помимо этого ограничения, существует ряд недостатков:

• В процессе работы устройства происходит образование токсичных газов, поэтому не разрешается открывание ее крышки на ходу.
• Отсутствует возможность остановки работы печи. Попытки это сделать могут привести к выбросу токсичной газовой смеси в помещение.
• В результате эксплуатации печи происходит образование плотного нагара, который со временем затвердевает, что существенно усложняет уход за отопительным устройством.

Ракетная печь

Наиболее совершенной конструкцией отопительного аппарата с вертикальным расположением является печь-ракета. По сути, она является усовершенствованием классической буржуйки и имеет следующие отличия:

• Увеличен КПД за счет создания сложной траектории перемещения нагретого воздуха и продуктов горения. Причем путь их движения стал значительно длиннее, что позволило увеличить отапливаемую площадь.
• В конструкцию внесены дополнительные детали. Внутрь баллона монтируется труба квадратного сечения, которая имеет внизу отвод в виде емкости из металла.
• Дымоход подводится снизу, а не в верхней части устройства.

В результате этих усовершенствований ракетная печь, созданная из газового баллона, приобрела ряд преимуществ:

• работа печи отличается не только длительностью горения, но и его непрерывностью. То есть имеется возможность в процессе ее работы производить догрузку топлива;
• имеется возможность остановки печи и розжига в нужное время;
• длительные перерывы в работе не влияют на эксплуатационные качества;
• значительная площадь опоры конструкции снимает вопрос сооружения фундамента.

Печь ракетная

К недостаткам можно отнести наличие своеобразного звука в процессе работы печи, а также отсутствие возможности регулирования ее хода.

ПЕЧЬ-БУРЖУЙКА ИЗ ГАЗОВОГО БАЛЛОНА: ИНСТРУКЦИЯ ПО ИЗГОТОВЛЕНИЮ

Наиболее простой конструкцией печи из газового баллона своими руками является печь-буржуйка. Если следовать приведенным ниже рекомендациям, то изготовление этого отопительного устройства не составит труда.

Подготовка баллона

В целях безопасности в первую очередь необходимо удалить газ из емкости. Для этого открывают вентиль и выпускают остатки газа. После этого баллон необходимо перевернуть, что позволит удалить конденсат.
Убедившись, что проведению работ не угрожают остатки газа, можно приступать к вырезанию верхней части газового резервуара. Затем переходят к монтажу колосниковой решетки. Для ее изготовления можно использовать арматуру или проволоку большого диаметра. Сгибается прут таким образом, чтобы он приобрел форму змейки. К нему привариваются колосники.

Передняя часть

Из листа металла необходимо вырезать круг, размер которого должен соответствовать диаметру газового баллона. На нем выполняются два отверстия. Одно из них необходимо для загрузки топлива, а второе требуется для организации подачи воздуха.

Дверца печи

На крышке устанавливаются петли для навешивания дверцы, которую желательно прибрести в заводском исполнении. По периметру рекомендуется произвести обтяжку при помощи асбестоцементного шнура.

Задняя часть

Для установки дымохода в задней части баллона необходимо вырезать отверстие, диаметр которого равен размеру дымовой трубы. После этого ее следует приварить к корпусу печи.
